Трубчатый колодец — особенности конструкции

В обычном понимании, колодец — это сооружение, из которого воду черпают ведром, но это не всегда так.

В зависимости от особенностей конструкции и методов возведения, все колодцы можно условно разделить на три основные группы: шахтные (классический вариант), трубчатые (абессинские), ключевые.

Из классических колодцев воду можно зачерпнуть ведром и представляют они собой вертикальные шахты, обложенные камнями, деревом или железобетонными кольцами. Сечение шахтных колодцев обычно составляет от 1 м до 2,5 м.

Ключевые колодцы – это неглубокие емкости для сбора ключевой воды, а трубчатые колодцы и вовсе не колодцы, а скважины диаметром от 3 до 50 см.

Содержание

Трубчатые колодцы
Абиссинский колодец
Технологии создания трубчатых колодцев

Трубчатые колодцы

Колодцы, имеющие трубчатую конструкцию, довольно широко распространены. Их составными элементами являются:

труба-водоприемник;
фильтр;
насос;
кран, располагающийся в надземной части сооружения.

Чаще всего трубчатый колодец устраивают на участках, где глубина залегания подземных вод составляет до 10 м. Главным условием для возможности выполнения колодца подобного типа остается отсутствие камней и твердых пород на пути к водоносному слою.

Для устройства трубчатого колодца буронабивным методом, прежде всего, следует пробурить скважину. Используют при этом ударный или буровой методы. Для проведения бурения скважины применяют специальный бур.

[attention type=yellow]В процессе работы (с интервалом прохода в 50-60 см) важно производить выемку породы и одновременно опускать обсадную трубу, направляя ее вниз внутри образующейся шахты.[/attention]

В том случае, если устройство скважины выполняется ударным методом, трубу и инструмент с силой продвигают вниз, что вызывает разрушение каменистого грунта. После завершения работ породу удаляют из шахты.

При выполнении колодца представленного типа подготовленную трубу фиксируют в центре выкопанной шахты, после чего свободное пространство заполняют сухой землей. По окончании работ грунтовую засыпку следует хорошо утрамбовать. Для установки трубы внутри шахты рекомендуется использовать специальное приспособление, называемое бабой. Трубу с силой вбивают в грунт, опуская до уровня водоносного горизонта.

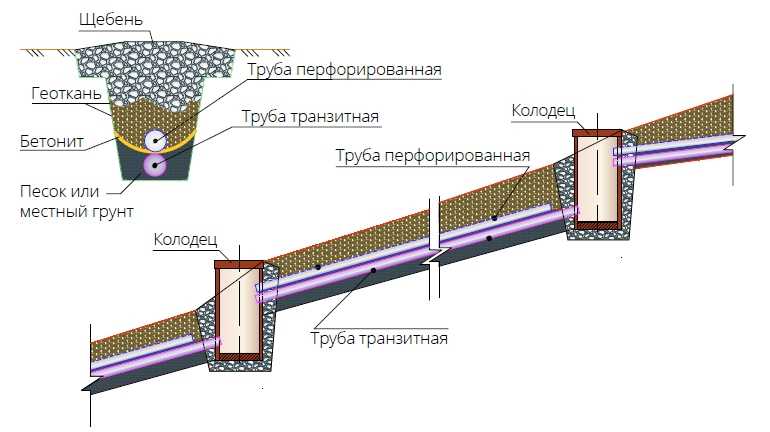

Подробнее представит трубчатый колодец схема, приведенная на рисунке.

Абиссинский колодец

Это название трубчатого колодца, который строят, вбивая в грунт оцинкованную трубу с фильтром на конце до уровня водоносного слоя.

История абиссинского колодца берет начало с 19-го века, изобретателем этой конструкции и способа бурения является американец Нортон. Распространение получило с начала использования его англичанами в Абиссинии.

Абиссинский колодец трубчатый забивной представляет собой простую конструкцию позволяющие получать воду на своем земельном участке. Установка такой скважины довольна бюджетна, а сам процесс бурения занимает менее суток. Этот способ добычи воды фактически доступен каждому и позволяет в короткие сроки обеспечить дачу, дом живительной влагой.

Фактически, абиссинский колодец — это неглубокая скважина, доходящая до первого водоносного слоя. С такого колодца воду нельзя зачерпнуть ведром, а процесс перекачки воды осуществляется за счет поверхностного электрического насоса или ручным насосом.

[attention type=yellow]Для такого колодца очень важен уровень залегания водоносного слоя, т.к. устройство способно работать не глубже уровня 8 м. В противном случае проводится бурение уже другого типа скважины. Устанавливать такой источник следует, соблюдая основные санитарные нормы для обычного колодца.[/attention]

Такой колодец создается путем прокола грунта трубой диаметром дюйм, к которой подключается насос. Скважина представляет собой конструкцию из отрезков труб длиной от 1 до 3 м. На первой трубе устанавливается специальный наконечник. Первый отрезок обустраивают фильтром.

Технологии создания трубчатых колодцев

Выбор технологии строительства зависит от места, оборудования и средств.

Забивная — производится путем вдавливания трубопровода в землю. При выборе этого способа забивка может производиться даже обычным молотом. Такая технология создания скважины чаще всего приводит к деформации наконечника, но не требует особого оборудования (для отрезков труб с замками) и может выполняться в одиночку. Отрезки труб, высотой до одного метра, можно забивать даже в подвале;
Буронабивная — трубопровод погружается в просверленную скважину. Скважина имеет небольшой диаметр, поэтому погружение конструкции требует определенной нагрузки, но по сравнению с первым методом она не так значительна. Для создания скважины необходимо специальное оборудование. В отдельных случаях, такая скважина состоит из обсадной и водозаборной труб разного диаметра.

Процесс создания трубчатого колодца следующий: труба-водоприемник, которая вдавливается в скважину или забивается в грунт, состоит из отдельных отрезков, которые дотачиваются один к другому с помощью сварки или резьбового соединения, по мере опускания трубы в глубину (при резьбовом соединении используютуплотнения для забивных труб). Самый первый отрезок снабжается острым наконечником и в нем просверливается много мелких отверстий, которые образуют фильтр.

Для забивания трубы или ее вдавливания используют деревянную «бабу» или массивную кувалду. Насос для откачивания воды может быть ручным или электрическим (поверхностным). Для полной автоматизации процесса выкачивания воды (открыл кран – побежала вода) устанавливают в утепленном приямке у скважины (чтобы не перемерзала) насосную станцию с комплектом автоматики.

Качество и количество воды из трубчатого колодца будут увеличиваться по мере образования вокруг фильтра в водоносном слое «груши» — пространства в грунте для сбора воды.

Преимущества абиссинского колодца значительны. Соорудить и установить конструкцию можно своими руками. Стоимость такого колодца дешевле обычного или скважины. Время на установку занимает от 6 до 10 часов, что позволяет быстро получить постоянный доступ к воде. Объем подаваемой воды способен покрыть все потребности для бытового использования и для полива земельного участка.

Конструкция колодца не занимает много места, не нарушит ландшафт, а помимо этого колодец можно установить даже в подвале дома, в бане или в гараже.

Трубчатый колодец

Расскажите об устройстве трубчатого колодца. Какие нужны для этого материалы?

А.С. Матузов.

Колодец, которым я пользуюсь более 10 лет, прост в изготовлении, безотказен в работе, вода в нем не застаивается даже при не частом пользовании. Полностью исключено попадание в колодец верховой воды. Производительность его 18 л воды в минуту. Насос покупать не надо, его сделаете сами. Основная и самая трудоемкая работа — бурение скважины до водоносного о слоя и установка обсадной трубы.

Для бурения скважины используют заводские или самодельные буры. При бурении скважины, если грунт будет сыпучий, подливайте воды, сверлить будет легче, а при подъеме бура грунт не будет осыпаться. Как только скважина достигнет водоносного слоя, сразу же забейте обсадную трубу, чтобы не осыпалась скважина.

Я взял пластмассовую трубу 100 мм, в нижней части просверлил отверстия в шахматном порядке (см. Рисунок). В торец трубы забил конусный деревянный наконечник с заплечиками, чтобы при её забивании не повредить фильтр. За неимением бронзовой сетки нулевого сечения трубу обернул капроновым чулком и обмотал (виток к витку) мягкой оцинкованной проволокой, закрепив концы её в трубе, получился отменный фильтр. В надземной части скважины сделал деревянное основание (можно бетонное), на котором крепится насос.

Насос. Он способен поднимать воду с большой глубины.

Его можно ставить на колодец шахтного типа, закрыв сверху крышкой, а на нее установить насос. Для его изготовления придется обратиться к токарю. Если у вас нет такой возможности, найдите две соединительные муфты и отрезок трубы длиной 6 см с резьбой. В торец одной из муфт вварите шайбу толщиной 3 мм с отверстием 20 мм. Это ‘будет гнездо нагнетательного клапана. От другой муфты отрежьте 6 мм и используйте её вместо гайки.

Манжету поршня вырежьте из кожи, края заверните вверх (см. Рисунок). Навинтите гайку на отрезок трубы, поставьте манжету и навинтите муфту, надежно затяните манжету между гайкой и муфтой, сверху опустите шарик 0 25 мм — поршень насоса готов. До водоносного слоя мне хватило трубы 4,5 м. Если имеется труба из нержавеющей стали, можно ставить её одну, предварительно вварив гнездо всасывающего клапана. За неимением цельной трубы я взял пластмассовую и нарастил её отрезком длиной 60 см из нержавейки, предварительно приварил к торцу шайбу толщиной 3 мм с отверстием 25 мм, опустил в нее шарик 0 34 мм. Шарики для клапанов можно брать одного диаметра. Затем из трубы два дюйма (50,8 мм) длиной 1,5 м сделал колонку. В верхней части в отверстие вварил колено из трубы 1,5 дюйма. На одном конце трубы насоса закрепил колонку, на другом конце — надставку из нержавеющей стали двумя болтами м6, предварительно соединив шарнирно поршень насоса со штангой и ручкой насоса. Опустил насос в обсадную трубу, закрепил его и откачал воду до осветления.

При ежедневной эксплуатации колодца года через три придется заменить кожаную манжету насоса из-за её износа или снижения подачи воды.

Николай Алексеевич Иванькович.
