Строительные растворы. Подбор состава, приготовление и транспортирование растворов — ТехЛиб СПБ УВТ

Строительным раствором называют искусственный камен­ный материал, получаемый в результате твердения правильно подобранной смеси, состоящей из вяжущего, мелкого заполни­теля, воды и добавок. До начала затвердевания ее называют рас­творной смесью.

Строительные растворы классифицируют по плотности, виду вяжущего, составу и назначению.

По средней плотности различают растворы тяжелые плотностью более 1500 кг/м и легкие плотностью менее 1500 кг/м.

По виду вяжущего растворы бывают известковые, гипсо­вые, цементные и на основе смешанных вяжущих. В зависимо­сти от свойств вяжущего растворы подразделяют на воздушные, твердеющие в воздушно-сухих условиях (например, известко­вые, гипсовые), и гидравлические, начинающие твердеть на воз­духе и продолжающие твердеть в воде или во влажных условиях.

По степени готовности растворы делят на:

сухие смеси и растворные смеси, готовые к применению.

По составу растворы делят на простые и сложные (смешан­ные). Растворы, приготовленные на одном вяжущем, заполните­ле и воде, называют простыми. Составы простых растворов обозначают двумя числами. Например, известковый раствор со­става 1 : 4 означает, что в растворе на одну часть извести прихо­дится четыре части заполнителя (песка). Растворы, приготовленные на нескольких вяжущих, заполнителе и воде, называют сложными или смешанными. Составы сложных растворов обо­значают тремя числами. Например, состав известково-цементного раствора 1:1:9 обозначает, что на одну часть извести в растворе приходится одна часть цемента и девять частей за­полнителя.

По назначению строительные растворы различают:

	кладоч­ные — для каменной кладки фундаментов, стен, столбов, сводов и др. , Рис.1.Кирпичная кладка
	отделочные — для оштукатуривания стен, потолков, Рис.2. Штукатурка стен и потолка
	за­щитно-декоративные — для отделки наружных поверхностей зданий и сооружений, Рис.3. Фасадная штукатурка
	декоративные — для отделки внутри по­мещений;   Рис.4. Фактурная штукатурка
	монтажные — для заполнения и заделки швов между крупными элементами при монтаже зданий и сооружений из го­товых сборных конструкций и деталей; специальные — водоне­проницаемые, кислотостойкие, жаростойкие, акустические, теплоизоляционные, инъекционные, рентгенозащитные и перекачи­ваемые по трубопроводам.



В составе растворов нет крупного заполнителя, поэтому в сущности они представляют собой мелкозернистые бетоны. Общие закономерности, характеризующие свойства бетона в принципе применимы и к растворам. Однако при использовании растворов надо учитывать две особенности. Во-первых, их укла­дывают тонкими слоями (1…2 см), не применяя механического уплотнения. Во-вторых, растворы часто наносят на пористые основания (кирпич, бетон, легкие камни и блоки из пористых горных пород), способные сильно отсасывать воду. В результате этого изменяются свойства раствора, что необходимо учитывать при определении его состава.

Подбор состава, приготовление и транспортирование растворов

Составы растворных смесей выбирают или подбирают в за­висимости от назначения раствора, требуемой марки и подвиж­ности и условий производства работ. Подобранный состав рас­творных смесей должен иметь необходимую подвижность (без расслоения и водоотделения при укладке) при минимальном расходе вяжущего вещества и обеспечить получение требуемой прочности в затвердевшем состоянии.

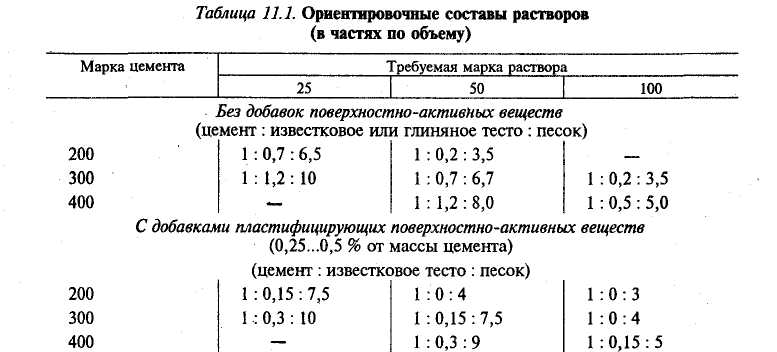

Составы строительных растворов подбирают по таблицам и расчетным путем, в обоих случаях они уточняются эксперимен­тально применительно к конкретным материалам.

Расчетно-экспериментальный метод подбора состава раство­ра основан на выполнении предварительного расчета расхода составляющих (вяжущего, заполнителей, воды и добавок) на основе научно обоснованных и экспериментально проверенных зависимостей, приведенных ниже. Он применяется для подбора состава тяжелых кладочных и монтажных растворов.

Состав растворов марок 25…200 подбирают следующим об­разом.  Для получения заданной марки раствора в случае применения вяжущих, отличающихся маркой М_вф от приведенных в 5.8 (таблица 4) СП 82-101-98 Приготовление и применение растворов строительных, расход вяжущего на 1 м

3 песка определяется по формуле

где Q_в — расход вяжущего с активностью по таблице 4 на 1 м³ песка, кг;

Расчету состава раствора должно предшествовать определе­ние активности (марки) и средней насыпной плотности цемента, зернового состава и модуля крупности песка, средней плотности неорганического пластификатора (извести или глины).

Приготовление растворов. Растворы выпускаются в виде готовых к применению или сухих смесей, затворяемых перед использованием водой.

Процесс приготовления растворной смеси состоит из дозиро­вания исходных материалов, загрузки их в барабан растворосмесителя и перемешивания до получения однородной массы в растворосмесителях периодического действия с принудительным перемешиванием. По конструкции различают растворосмесители с горизонтальным или вертикальным ло­пастным валом. Последние называются турбулентными смеси­телями.

Растворосмесители с горизонтальным лопастным валом вы­пускают вместимостью по готовому замесу 30; 65; 80; 250 и 900 л. Все эти смесители, за исключением последнего, — пере­движные. Вместимость по готовому замесу турбулентных сме­сителей, рабочим органом которых служат быстровращающиеся роторы — 65; 500 и 800 л.

Чтобы раствор обладал требуемыми свойствами, необходимо добиться однородности его состава. Для этого ограничивают минимальное время перемешивания.

Средняя продолжитель­ность цикла перемешивания для тяжелых растворов должна быть не менее 3 мин. Легкие растворы перемешивают дольше. Для облегчения данного процесса известь и глину вводят в рас­твор в виде известкового или глиняного молока. Известковое тесто и комовую глину для смешанных растворов использовать нельзя, так как в этом случае практически невозможно добиться однородности растворной смеси.

Для приготовления цементных растворов с неорганическими пластификаторами в растворосмеситель заливают известковое (глиняное) молоко такой консистенции, чтобы не нужно было дополнительно заливать воду, а затем засыпают заполнитель и цемент. Органические пластификаторы сначала перемешивают в растворосмесителе с водой в течение 30…45 с, а затем загружа­ют остальные компоненты. Растворы, как правило, приготовляют на централизованных бетонорастворных заводах или растворных узлах, что обеспечи­вает получение продукции высокого качества. Зимой для получения растворов с положительной температу­рой составляющие раствора — песок и воду — подогревают до температуры не более 60 °С.

Вяжущее подогревать нельзя.

Транспортирование. Растворные смеси с заводов перевозят автосамосвалами или специально оборудованным транспортом, исключающим потери цементного молока, загрязнение окру­жающей среды, увлажнение атмосферными осадками, снижение температуры. Дальность перевозки зависит от вида раствора, состояния дороги и температуры воздуха. Чтобы предохранить раствор от переохлаждения и замерзания зимой, кузова автома­шин утепляют или обогревают отработанными газами дви­гателя.

На стройках растворную смесь подают к месту использова­ния по трубам с помощью растворонасосов.

Сроки хранения растворных смесей зависят от вида вяжуще­го и ограничиваются сроками его схватывания. Известковые растворы сохраняют свои свойства долго (пока из них не испа­рится вода), а в высохший известковый раствор можно добавить воду и вторично его перемешать. Цементные растворы необхо­димо использовать в течение 2…4 ч; разбавление водой и по­вторное перемешивание схватившихся цементных растворов не допускается, так как это приводит к резкому снижению его ка­чества, т.

е. падению марки раствора.



Растворы для кладки фундаментов и цоколей ниже гидроизоляционного слоя

Марка цемента	Тип грунта
	Маловлажный		Влажный	Насыщенный водой
	Цементно-известковый раствор М10 (цемент: известковое тесто: песок)	Цементно-глиняный раствор М25 (цемент: глиняное тесто: песок)	Цементно-известковый и цементно-глиняный раствор М25 (цемент: известь или глина: песок)	Цементный раствор М50 (цемент: песок)
50	1:0,1:2,5	1:0,1:2,5	—	—
100	1:0,5:5	1:0,5:5	1:0,1:2	—
150	1:1,2:9	1:1,7	1:03:3,5	—
200	1:1,7:12	1:1:8	1:0,5:5	1:2,5
250	1:1,7:12	1:1:9	1:0,7:5	1:3
300	1:2,1:15	1:1:11	1:0,7:8	1:6

Примечание: Составы растворов даны в объемных соотношениях. Песок принят средней крупности влажностью 2% и более. При употреблении сухого песка его дозировка уменьшается на 10%.

Цементный раствор готовится таким образом: сначала готовят сухую смесь, которую затем затворяют водой, и перемешивают. Сухие цементные растворы затворяют водой, перемешивают и используют в течение 1-1,5 часов. Воду тоже тщательно дозируют. От избытка воды получится более жидкий раствор, после высыхания он становится менее прочным, чем густой раствор такого же состава.

Цементно-известковый раствор готовят в пропорциях. Это так называемые сложные растворы, рассчитанные на работу в нормальных условиях. Поэтому для каменной кладки, располагающейся ниже уровня грунтовых вод, такие растворы применять не следует. Цементно-известковые растворы чаще всего применяют для внутренней кладки или для штукатурки подвальных помещений. Готовят его в такой последовательности.

Известковое тесто разводят до густоты молока и процеживают на чистом сите. Из цемента и песка готовят сухую смесь, затворяют ее известковым молоком и тщательно перемешивают до получения однородной массы. Добавление известкового молока повышает пластичность раствора и делает его более «теплым» (табл. 2, 3).

Состав раствора для надземной кладки с влажностью помещений менее 60%

Марка цемента	Марка раствора
	100	75	50	25
Цементно-известковые растворы
600	1:0,4:4,5	1:0,7:6	—	—
500	1:0,3:4	1:0,5:5	1:1:8	—
400	1:0,2:3	1:0,3:4		1:1,7:1,2
300	—	1:0,2:3	1:0,4:4,5	1:1,2:9
Цементно-глиняные растворы
600	1:0,4:4,5	1:0,7:6	—	—
500	1:0,4:4,5	1:0,7:6	1:1:3	—
400	1:0,2:3	1:0,3:4	1:0,7:6	1:1:11
300	—	1:0,2:3	1:0,4:4,5	1:1:9

Таблица 3. Состав раствора для надземной кладки с влажностью помещений более 60%

Марка цемента	Марка раствора
	100	75	50	25
Цементно-известковые растворы
600	1:0,4:4,5	1:0,7:6	—	—
500	1:0,3:4	1:0,5:5	1:0,7:8	—
400	1:0,2:3	1:0.3:4	1:0,7:6	—
300	—	1:0,2:3	1:0,4:4,5	1:0,7:9
Цементно-глиняные растворы
600	1:0. 4:4,5	1:0,7:6	—	—
500	1:0,3:4	1:0,5:5	1:0,7:6	1:0,7:8,5
400	1:0,2:3	1:0,3:4	1:0,7:6	1:0,7:8,5
300	—	1:0,2:3	1:0,4:5	—
Цементные растворы
600	1:4,5	1:6	—	—
500	1:4	1:5	—	—
400	1:3	1:4	1:6	—
300	—	1:3	1:4,5	—

 Известковый раствор получают затворением известковым молоком чистого песка без включения цемента. Обычно это растворы низких марок и большей частью используются для внутренней штукатурки жилых помещений. Такие растворы отличаются удобоукладываемостью, хорошим сцеплением с кладочным материалом. Известковые растворы твердеют медленно и для ускорения этого процесса в раствор часто добавляют гипс. Особенно возрастает необходимость введения гипса при штукатурке потолков и откосов, где к скорости твердения раствора предъявляются повышенные требования.

Для получения глиняно-известкового раствора глину и известь смешивают, а затем заливают водой. Полученной смесью затворяют песок в необходимой пропорции. Такие растворы применяют в летних условиях для надземной кладки преимущественно в сухом климате при нормальной влажности воздуха помещений.

Составы цементноизвестковых, цементноглиняных и цементных растворов
Марка раствора	Составы в объемной дозировке растворов при марке вяжущего
	500	400	300	200	150
Составы цементноизвестковых и цементноглиняных растворов для надземных конструкций при относительной влажности воздуха помещений до 60% и для фундаментов в маловлажных грунтах
300	1 : 0,15 : 2,1	1 : 0,07 : 1,8	—	—	—
200	1 : 0,2 : 3	1 : 0,1 : 2,5	—	—	—
150	1 : 0,3 : 4	1 : 0,2 : 3	1 : 0,1 : 2,5	—	—
100	1 : 0,5 : 5,5	1 : 0,4 : 4,5	1 : 0,2 : 3,5	—	—
75	1 : 0,8 : 7	1 : 0,5 : 5,5	1 : 0,3 : 4	1 : 0,1 : 2,5	—
50	—	1 : 0,9 : 8	1 : 0,6 : 6	1 : 0,3 : 4	—
25	—	—	1 : 1,4 : 10,5	1 : 0,8 : 7	1 : 0,3 : 4
10	—	—	—	—	1 : 1,2 : 9,5
Составы цементноизвестковых и цементноглиняных растворов для надземных конструкций при относительной влажности воздуха помещений свыше 60% и для фундаментов во влажных грунтах
300	1 : 0,15 : 2,1	1 : 0,07 : 1,8	—	—	—
200	1 : 0,2 : 3	1 : 0,1 : 2,5	—	—	—
150	1 : 0,3 : 4	1 : 0,2 : 3	1 : 0,1 : 2,5	—	—
100	1 : 0,5 : 5,5	1 : 0,4 : 4,5	1 : 0,2 : 3,5	—	—
75	1 : 0,8 : 7	1 : 0,5 : 5,5	1 : 0,3 : 4	1 : 0,1 : 2,5	—
50	—	1 : 0,9 : 8	1 : 0,6 : 6	1 : 0,3 : 4	—
25	—	—	1 : 1 : 10,5 / 1 : 1 : 9*	1 : 0,8 : 7	1 : 0,3 : 4
10	—	—	—	—	1 : 1 : 9 / 1 : 0,8 : 7*
Составы цементных растворов для фундаментов и других конструкций, расположенных в насыщенных водой грунтах и ниже уровня грунтовых вод
300	1 : 0 : 2,1	1 : 0 : 1,8	—	—	—
200	1 : 0 : 3	1 : 0 : 2,5	—	—	—
150	1 : 0 : 4	1 : 0 : 3	1 : 0 : 2,5	—	—
100	1 : 0 : 5,5	1 : 0 : 4,5	1 : 0 : 3,0	—	—
75	1 : 0 : 6	1 : 0 : 5,5	1 : 0 : 4	1 : 0 : 2,5	—
50	—	—	1 : 0 : 6	1 : 0 : 4	—
* Над чертой — составы цементноизвестковых растворов, под чертой — цементноглиняных. Цемент : Известь (Глина) : Песок.     Песок принят по ГОСТ 8736 с естественной влажностью 3–7%

Выбор вяжущих при приготовлении растворов для каменных кладок
Условия эксплуатации конструкций	Вид вяжущего
1 Для надземных конструкций при относительной влажности воздуха помещений до 60% и для фундаментов, возводимых в маловлажных грунтах	Портландцемент, пластифицированный и гидрофобный портландцементы, шлакопортландцемент, пуццолановый портландцемент, цемент для растворов, известковошлаковое вяжущее
2 Для надземных конструкций при относительной влажности воздуха помещений свыше 60% и для фундаментов, возводимых во влажных грунтах	Пуццолановый портландцемент, пластифицированный и гидрофобный портландцементы, шлакопортландцемент, портландцемент, цемент для растворов, известковошлаковые вяжущее
3 Для фундаментов при агрессивных сульфатных водах	Сульфатостойкие портландцементы, пуццолановый портландцемент

Ориентировочные расходы вяжущего на 1 м³ песка или на 1 м³ раствора
Вяжущие	Марка раствора Mр	Марка вяжущего Мв	Расход вяжущего, кг
			на 1 м³ песка	на 1 м³ раствора
ГОСТ 10178 ГОСТ 25328 ГОСТ 22266	300	500	460	510
		400	575	600
	200	500	360	410
		400	450	490
	150	500	280	330
		400	350	400
		300	470	510
	100	500	205	250
		400	255	300
		300	340	390
	75	500	160	195
		400	200	240
		300	270	310
		200	405	445
	50	400	140	175
		300	185	225
		200	280	325
	25	300	105	135
		200	155	190
	10	150	93	110
		100	140	165
		50	280	320
	4	50	120	145
		25	240	270
Расход вяжущих указан для смешанных цементно известковых и цементноглиняных растворов и песка в рыхлонасыпанном состоянии при естественной влажности 3–7%.

Растворы штукатурные и для крепления облицовочных плиток

Вид и состав раствора для подготовительных слоев наружных и внутренних штукатурок (обрызг и грунт)
Вид оштукатуриваемой поверхности	Вид и состав раствора
	цементного	цементно-известкового	известкового	известково-гипсового
Наружная штукатурка стен, цоколей, карнизов и т.п., подвергающихся систематическому увлажнению, а также внутренняя штукатурка в помещениях с относительной влажностью воздуха свыше 60%
Для обрызга
Каменные и бетонные	от 1 : 2,5 до 1 : 4	от 1 : 0,3 : 3 до 1 : 0,5 : 5	—	—
Для грунта
Каменные и бетонные	от 1 : 2 до 1 : 3	от 1 : 0,7 : 2,5 до 1 : 1,2 : 4>	—	—
Наружная штукатурка стен, не подверженных систематическому увлажнению, и внутренняя штукатурка в помещениях с относительной влажностью воздуха до 60%
Для обрызга
Каменные и бетонные. Деревянные и гипсовые	—	от 1 : 0,5 : 4 до 1 : 0,7 : 6	от 1 : 2,5 до 1 : 4	от 1 : 0,3 : 2 до 1 : 1 : 3
Для грунта
Каменные и бетонные. Деревянные и гипсовые	—	от 1 : 0,7 : 3 до 1 : 1 : 5	от 1 : 2 до 1 : 3	от 1 : 0,5 : 1,5 до 1 : 1,5 : 2

Вид и состав раствора для отделочного слоя (накрывки) наружных и внутренних штукатурок
Вид грунта оштукатуриваемых поверхностей	Вид и состав раствора
	цементного	цементно-известкового	известкового	известково-гипсового
Наружная штукатурка стен, цоколей, карнизов и т. п., подвергающихся систематическому увлажнению, а также внутренняя штукатурка в помещениях с относительной влажностью воздуха свыше 60%
Цементный и цементно-известковый	от 1 : 1 до 1 : 1.5	от 1 : 1 : 1,5 до 1 : 1,5 : 2	—	—
Наружная штукатурка стен, не подверженных систематическому увлажнению, и внутренняя штукатурка в помещениях с относительной влажностью воздуха до 60 %
Цементный и цементно-известковый	—	от 1 : 1 : 2 до 1 : 1,5 : 3	—	—
Известковый и известково-гипсовый	—	—	от 1 : 1 до 1 : 2	от 1 : 1 : 0 до 1 : 1,5 : 0
Вяжущее1 : Вяжущее2 : Песок.      Песок принят по ГОСТ 8736 с естественной влажностью 3–7%





Читать по теме:

• Бетоны и строительные растворы
• Виды заполнителей и их назначение в бетонах и растворах
• Вода и добавки к бетонам и растворам
• Строительные растворы. Подбор состава, приготовление и транспортирование растворов
• Виды, составы и область применения растворов в строительстве. Растворы специального назначения. Сухие смеси и их применение в строительстве

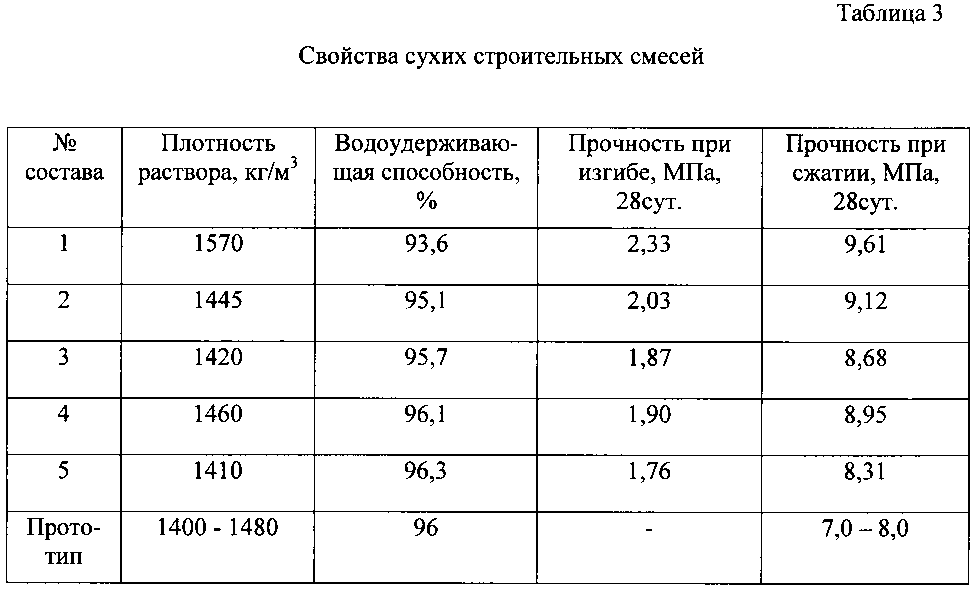

• Свойства растворных смесей и затвердевших растворов
• Бетоны. Определение состава бетона
• Физико-механические свойства бетонов
• Технологические свойства бетонной смеси. Способы приготовления и укладки бетонной смеси
• Специальные бетоны

К разделу

Строительные материалы

Строительный раствор: состав, история, свойства, рецепт

Дата: 12 ноября 2019

Просмотров: 11739

Содержание

• Компоненты старинного раствора
• Рецепт старинного кладочного раствора
• Преимущества известкового раствора

Современные технологии строительства предполагают срок службы сооружений не более 120-150 лет. Однако, найденные при раскопках, на морских глубинах остатки древних зданий служат свидетельством более длительного срока службы строительных материалов прошлого. Исследования ученых доказали, что древний раствор для кладки был не только более прочным, но и менее энергетически затратным.

Древние люди не использовали для производства строительного раствора цемент, что не влияло на продолжительность службы, качество готового продукта. Чем обусловлена повышенная прочность старинного раствора для кладки, именно об этом пойдет речь в этом материале.

Компоненты старинного раствора

Историков давно интересует состав раствора древних мастеров. После проведенного исследования образцов, ученые пришли к выводу, что строительная смесь состояла из извести, глины – вяжущий материал. Известь получали путем нагревания известняковых пород при температуре ниже 1000 градусов Цельсия. Технология получения известняка в древние времена была менее затратной.

Использование недожженной извести повышало прочность строительной смеси. При смешивании извести с водой получалась жидкая вязкая масса, которая без добавления наполнителя быстро растрескивалась.

К известковому раствору древние строители добавляли песок крупной фракции. В качестве армирующего материала применяли солому, золу, вулканическую породу. При отсутствии этих материалов в ход шел любой подручный материал – обломки кирпичей, раковины моллюсков. Определенной рецептуры раньше не существовало, раствор готовили на ощупь при ручном вымешивании. Для повышения прочности раствора добавляли органику.

В разных странах, это были – останки животных, экскременты, яичные белки. Предотвратить растрескивание помогало добавление жирной глины или «глиняного молока». Анализ взятых учеными нескольких образцов свидетельствует о том, что единой рецептуры не существовало, а проверялось качество строительной смеси опытным путем.

Рецепт старинного кладочного раствора

Перед началом смешивания компонентов проверяли их качество. Песок просеивали до получения однородной фракции. Для получения водоотталкивающего состава глину брали с высоким содержанием металлов. Их количество определяли по цветовой гамме глиняной массы – чем темнее глина, тем выше процент содержания металлов. Светлые сорта при высыхании быстро растрескиваются. Чтобы избежать этого эффекта, глину обжигали, растирали в муку, которую добавляли к известковой смеси. Увеличить плотность раствора получалось благодаря добавлению огромного количества яичных белков. На один куб смеси добавляли 3,5 тысячи белков. Основная смесь состояла из:

• четырех частей песка крупной фракции;
• трех частей извести;
• ½ части яичных белков;
• одной части жирной глины, глиняного порошка или «молока».

Смешивали известь с водой, постепенно добавляли глиняный компонент, последними вмешивали яичные белки. После следовало тщательное длительное вымешивания до получения однородной смеси. От общей массы отбирали образцы, из которых скатывали шарики, диаметром пять сантиметров и оставляли в прохладе на неделю. Каждое утро и вечер образцы сбрызгивали водой для постепенного высыхания. По истечению недели образцы проверяли на прочность.

Точный рецепт приготовления строительной смеси для кладки, штукатурки стен не сохранился. Описанный выше способ приготовления раствора подойдет для использования при отделке цоколя частных строений, кладке печей, каминов. Используют выше предложенную смесь для гидроизоляции участков, которые подвергаются агрессивному воздействию влаги. С его помощью заделывают трещины в кирпичной кладке, выполняют укладку кирпича при строительстве домов.

Преимущества известкового раствора

Использование строительной смеси для кладки на основе извести оправдано не только повышенной прочностью и долговечностью. Среди доказанных преимуществ использования извести в качестве основы вяжущей смеси отмечают:

• уменьшение теплопотерь;
• оптимизация внутри помещения баланса влажности;
• предотвращение развития, размножения бактерий, грибковых и плесневых спор;
• медленное схватывание, допускающее перекладку без потерь стройматериалов;
• соблюдение необходимого соотношения прочности раствора по отношению к прочности кирпичей.

Среди незначительных недостатков – медленное высыхание известкового раствора, что снижает скорость выполнения кладочных работ.

Не все так плохо с современными цементными растворами – при гидратации, зачастую цемент превращается в известь. Использование тощих строительных смесей (без добавления глины, извести) на территории Украины, США запрещены. На просторах России этот запрет снят после 1990 года.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Строительный раствор.

Состав цемента

Строительный раствор могут быть известковыми, глиняными, глиняно-известковыми, известково-гипсолвыми и глиняно-цементными. Прежде чем добавить глину в раствор, её нужно предварительно размягчить и пропустить через густое сито.

Строительный раствор должен быть абсолютно однородным, чтобы в нём нельзя было различить отдельных ингредиентов. Это достигается путём продолжительного размешивания соответствующим инструментом. Исключительно важным для строительного раствора является количественное соотношение компонентов. Оно зависит от назначения раствора (кладка, штукатурка, заделка трещин и т.д.).

При большем количестве связующего вещества растворы получаются жирными. Штукатурка из такого раствора при высыхании растрескивается.
При избытке наполнителя (песка) получаются постные растворы, дающие слабую, непрочную штукатурку.

Если при смешивании раствор сильно прилипает к инструменту — он жирный, если не прилипает — постный, нормальный раствор должен слегка прилипать к инструменту.

Приготовление известкового раствора

Приготовление известкового раствора выполняют так: песок равномерным слоем насыпают на прочную основу и покрывают необходимым количеством извести. Смесь несколько раз перелопачивают, затем тщательно перемешивают мотыгой. Посредине делают кратер, в который заливают воду. Смесь снова размешивают таким образом, чтобы кратер постепенно наполнялся смесью, а его края постоянно находились выше раствора для избежания перелива. Готовый раствор должен представлять собой достаточно густую однородную смесь.

Приготовление глиняного раствора

Глиняный раствор можно использовать и для кладки и для штукатурки лишь во вспомогательных и второстепенных постройках. Такой раствор готовят, как известковый, но он слабее известкового. Для увеличения прочности в глиняный раствор добавляют гашеную известь, гипс или цемент.Для глиняно-известкового раствора на одну часть глины берут 0,3…0,4 части гашеной извести и 3. ..6 частей песка. Количество песка определяется назначением раствора (кладка, штукатурка) Для приготовления глиняно-гипсового раствора на одну часть глины берут 0,25 части гипса и 3…5 частей песка, Для глиняно-цементного раствора — на одну часть глины — 0,15…0,2 части цемента и 3…5 частей песка.

Состав цемента

Цемент — главный материал для строительства. В состав цемента входит смесь из известняка и глины. Смесь подвергают спеканию и спеченную массу размалывают и получают порошок серого цвета, состоящий из CaO, Al₂O₃ и SiO₂. Если эту смесь смешать с водой в тесто, то через некоторое время эта масса затвердевает. При добавлении в цемент песка и щебня получают бетон. Если внутри бетонных изделий находится арматура — каркас из железных прутьев или сетки, получается очень прочный материал — железобетон.

В отличии от других связующих материалов (извести, гипса, песка, жидкого стекла), после смешивания с водой и предварительно затвердевания на воздухе может продолжать твердеть, а в твёрдом состоянии он устойчив к воде. Для получения цементного теста необходимо 24…28% воды. Отклонение как в сторону уменьшения, так и в сторону увеличения снижают его качество.

Схватывание цементного раствора происходит через час после его смешивания с водой и прекращается, когда твердёющая масса теряет свою пластичность — обычно через 12 ч. Чем выше температура воздуха, тем быстрее происходит схватывание цемента. Поэтому летом цемент затвердевает быстрее. Процесс можно ускорить с помощью различных добавок.

Как разрушить затвердевший цемент.

Затвердевший цемент (цементный камень) разрушается мягкой водой, содержащей угольную кислоту, кислыми водами (сбросами промышленного производства), водой, содержащей сульфаты и хлориды (морская вода).

Приготовление цементного раствора

Из необходимого количества песка насыпают кучку, затем добавляют цемент и перелопачивают до образования однородной смеси. Её раскладывают толстым слоем и заливают необходимым количеством воды, затем размешивают до получения однородного раствора, который следует использовать в течение следующего часа!

Цементный раствор при соотношении цемента и песка 1:4 или 1:5 — раствор трудно наносится на стену и не прилипает. Для этой цели используются обогащённые цементные растворы (1:2 или 1:3). Качественные эластичные растворы получают из цемента, извести и песка. Для приготовления такого раствора сухой цемент смешивают с песком. Гашеную известь разводят до вязкости сметаны и засыпают в неё смесь цемента и песка, после чего хорошо размешивают до образования однородной массы.

Приготовление бетонной смеси

Важным условием приготовления бетонной смеси — это хорошее смешивание компонентов раствора — цемента, песка и воды. Поэтому бетонную смесь лучше готовить в бетономешалке. В малых количествах бетонную смесь вручную. Щебёнку насыпают на твёрдое основание кучкой высотой 10. ..15 см, равномерно покрывают цементом и перелопачивают до получения сухой однородной смеси. Затем снова образуют кучку с кратером, в котором при постоянном перемешивании добавляют воду до получения достаточной густой смеси. Нормы расхода цемента, песка следующие:

• — для 1 м² бетона толщиной 5 см — 13,6 кг цемента и 6 ведёр песка
• — для 1 м² бетона толщиной 8 см — 21,8 кг цемента и 9 ведёр песка
• — для 1 м² цементной замазки толщиной 2 см — 11,3 кг цемента и 2 ведёр песка
• — для 1 м² цементной замазки толщиной 3 см — 16,5 кг цемента и 3 ведёр песка

Количество заливаемой воды зависит от влажности и вида песка. Для приготовления 1 м³ бетона расходуется приблизительно 200…250 л воды. Объёмное соотношение песка и щебня также зависит от вида песка. Для натурального песка — 0,6:1 — 0,8:1, для керамзитового — 0,8:1 — 1:1, для перлитового — 0,6:1.

Для правильного затвердевания бетонной смеси после заливки в начальный период «схватывания» необходимо предохранить его от быстрого высыхания, ударов, сотрясений, механических воздействий и холода.

Поддержание бетона во влажном состоянии во время схватывания является важным условием достижения проектной прочности. Поверхность начинают обливать водой сразу же после установления, что она не повреждается водой (через 24 ч после заливки бетона).
При температуре выше +5⁰C поверхность поливают в течение 7 дней, ниже +5⁰C — не поливают, а принимают меры против высыхания бетона, закрывая его увлажнённым материалом (песком, полотном и т.д.) или свеже залитый бетон покрывают водонепроницаемым покровом. Прочность растворов, приготовленных из шламов обогатительных фабрик, выше, чем растворов из карьерного песка.

Строительный раствор его состав

Какими бывают строительные растворы

Для того чтобы построить любое здание, необходимо использовать растворы, в состав которых входят связующие компоненты (как правило, это цемент, известь, глина или гипс), вода и песок. Строительный раствор должен быть прочным и обеспечивать сопротивляемость нагрузкам, которую измеряют в кг/см².

Виды строительных растворов

В зависимости от консистенции, строительные растворы подразделяют на несколько типов:

В состав нормального раствора входит оптимальное количество связывающего вещества и заполнителя.

Тощий раствор содержит повышенное количество заполняющих веществ, поэтому его считают не слишком прочным.

Жирный раствор содержит много вяжущих веществ, поэтому имеет свойство растрескиваться после высыхания на поверхности.

Как же определить консистенцию и тип раствора? Все просто.

Определить жирность и степень вязкости строительного раствора можно, взглянув на приспособление, которым его смешивали. Если инструмент всего лишь слегка испачкан, то у вас получился тощий раствор. Если же на нем остались сгустки и комки – это нормальный по консистенции раствор. Ну а если инструмент для перемешивания полностью вязнет и покрыт смесью – перед вами жирный раствор.

Подробнее о компонентах растворов

Для достижения оптимальной вязкости строительного раствора, компоненты, входящие в его состав, тщательно просеивают через специальное сито. Если необходимо получить раствор для штукатурных работ, используют сито с размером ячеек 5х5 мм, а для получения более грубого раствора, подходит сито с ячейками 10х10 мм.

Смеси из сухих материалов, например, песка и цемента, высыпают слоями 20-30 см, тщательно перемешивают с помощью лопаты, после чего просеивают через сито с ячейками 3х3 мм.

Естественно, что без основного компонента – воды, ни один раствор не приобретет своей вязкости и прочности. Воду добавляют небольшими порциями в пропорциях, соответствующих рекомендациям.

Очень важно чтобы строительный раствор перед нанесением был тщательно перемешан до однородной консистенции. Иначе не исключено, что построенный на его основе элемент или здание в целом, подвергнется разрушению.

Особенности цементного раствора

Строительный раствор, основным компонентом которого является цемент, готовят в четкой последовательности. Сначала цемент и песок смешивают в пропорции 1 к 2,5-6 соответственно, в сухом виде. Пропорции песка в таких случаях напрямую зависят от марки цемента.

Второй этап – смешивание полученной сухой смеси с водой и тщательное перемешивание до однородной массы. Полученный раствор готов к нанесению сразу и сохраняет свои первоначальные свойства на протяжении приблизительно 1,5 часов.

Цементный раствор такого типа используют, чаще всего, для обустройства фундамента и конструкций, расположенных ниже уровня грунтовых вод, под землей. С помощью такого раствора также проводят укладку основных стен наземной части здания. Но есть один нюанс, который следует знать, – скрепленные таким раствором стены хоть и будут прочными, но не будут защищать помещения от холода.

Чем характерны глиняные и известковые растворы?

Строительные растворы такого типа замешивают сразу, в отличие от цементно-песчаных, который изначально представлены в виде подготовленной сухой смеси.

Традиционный способ приготовления такого раствора – смешивание ингредиентов на бойке, – специальном деревянном ящике-щите, размером 2х3 м.

В состав стандартного цементно-известкового раствора входят такие компоненты:

Приготовление этого строительного раствора не требует навыков и считается простым. Для этого достаточно разбавить водой известковое тесто и процедить полученную смесь через чистое сито. Потом следует добавить цемент, песок, разведенное и просеянное известковое тесто (для увеличения пластичности строительного раствора) и тщательно перемешать все компоненты до полной однородности.

Аналогом известкового теста считается глина. Этот природный материал обладает такими же характеристиками и отмеряется в том же количестве, что и известь.

Растворы на основе глины или известняка используют для кладки фундамента здания и строительства стен на сухих грунтах. Если же строительство ведется на маловлажных грунтах, для приготовления цементно-известкового раствора понадобится не менее 75 кг цемента на 1 м³ песка; цементно-глиняного – 100 кг/м³. Для строительства на сильно насыщенных водой почвах – 100 и 125 кг/м³ соответственно.

Виды и применение строительных растворов

Строительные растворы это — тщательно перемешанные смеси вяжущих веществ (цемента), заполнителей мелких фракций (песка), затворителей (воды) и при необходимости специальных добавок. После затвердения получается искусственный камень. Практически это мелкозернистый бетон, без добавления заполнителей крупных и средних фракций.

Классификация растворов строительных

Растворы классифицируются по следующим признакам:

1. По используемым вяжущим:
   • цементные, на портландцементе или его разновидностями;
   • известковые, на извести, воздушной и гидравлической;
   • гипсовые, в которых вяжущее гипс.

В простых растворах используется один вид вяжущего. В сложных смесь (например, известково-цементные или известково-гипсовые).

Конкретное вяжущее выбирается в зависимости от предназначения растворов, условий среды по влажности и температуре, в которой происходит твердение, и условий, в которых предполагается эксплуатация строительного конструктива.

По основному применению строительных растворов различают:

• кладочные, включая применяемые в укладке крупных строительных элементов и при монтажных работах;
• облицовочные, для оформления различных архитектурных изделий;
• штукатурные для оштукатуривания зданий внутри и снаружи с декоративными слоями;
• специального назначения, с ярко выраженными особенными свойствами (например, тампонажные, инъекционные или акустические). Такие строительные растворы предназначены для узкого специфического применения.

По средней плотности в сухом виде бывают:

• тяжёлые, объёмной массой ≥ 1500 кг/м3, приготавливаемые с использованием кварцевых песков;
• лёгкие, с плотностью ≤ 1500 кг/м3. В качестве заполнителя используются молотые пористые материалы (туф, керамзит, пемза и доменные шлаки). К такой разновидности относятся и поризованные растворы, приготавливаемые с пенообразующими веществами.

Виды строительных растворов

По соотношению количества вяжущих материалов и заполнителей различаются:

• жирные растворные материалы, характеризующиеся избытком вяжущих. Они отличаются пластичностью и удобством в работе, но обладают большой степенью усадки при затвердевании. При нанесении толстым слоем появляются трещины;
• тощие, с небольшим содержанием вяжущего. Отличаются малыми усадки, что особенно важно при выполнении облицовочных работ;
• нормальные.

Важной характеристикой является прочность раствора. Марки строительных растворов по прочности, означающие предел прочности на сжатие, делятся на марки от 4 до 200-т.

Марочная прочность, зависящая от степени активности вяжущего, водно-цементного отношения и качества мелких заполнителей, определяется лабораторным путём сжатием образцов в виде кубиков определённых размеров после 28-ми суточного твердения при температурах от 15-ти до 25-ти градусов. Если твердение происходит в другом температурном диапазоне, то определение относительной марки выполняется по специальным таблицам. Образцы с подвижностью смеси ≤ 5-ти см изготавливаются в разборных металлических формах с днищем, а с большей подвижностью в формах на кирпичном или другом прочном основании.

Относительная средняя прочность цементных растворных смесей твердеющих в указанных выше температурных условиях, составляет в долях от марочной прочности следующие значения:

• в 3-х суточном возрасте — 0,25;
• 7-ми суточном — 0,5;
• после 14-ти — 0,75;
• 60-ти — 1,2;
• после 90-то — 1,3.

В смешанных растворных смесях наибольшая прочность при оптимальной удобоукладываемости достигается введением в них тонкомолотых добавок.

При использовании растворных смесей в зимних условиях их марка увеличивается на одну ступень (например, вместо 100 применяется 150) и добавки, замедляющие замерзание воды и ускоряющие твердение (поташ, хлористые натрий и кальций, нитрат натрия и другие). Для затворения смеси используется вода без вредных примесей, обычно используется водопроводная.

Ещё одна важная характеристика — морозостойкость, характеризуемая количеством выдерживаемых циклов попеременных замораживаний и оттаиваний. Гост на растворы строительные по морозостойкости предусматривает 9-ть марок, от F10 до F300. Испытания проводится в лаборатории с попеременным замораживанием и оттаиванием насыщенных водой образцов в форме кубиков с 15-ти см сторонами до уменьшения первоначальной прочности до 15-ти %. При условии эксплуатации во влажной среде необходимо повышение марки.

При приготовлении растворных смесей важно соблюдения оптимального водо-цементного соотношения.

Для отделки лицевых поверхностей крупноблочных конструктивов и панелей на заводах, оштукатуривания внутри и снаружи зданий, отделки архитектурных элементов применяются декоративные цветные растворы. Вяжущие — белые и цветные портландцементы, гипс и известь. Заполнители — кварцевые промытые пески или получаемые при дроблении разноцветных горных пород (гранит, известняк, мрамор, туф, доломит). В смеси добавляются слюда ≤ 1% или дроблённое стекло до 10-ти %. Для окрашивания используются природные (охра, железный сурик, мумиё, оксиды хрома, ультрамарин) и искусственные красители, обладающие химической и светостойкость.

В качестве добавок в строительные растворные смеси вносятся:

• органические и минеральные вещества, повышающие удобоукладываемость. Эффективно добавление в цементные смеси известкового теста, создающего экономию цементов, повышающего способность удерживать воду, что имеет большое значение при транспортировке, улучшает удобство укладки. Минеральные добавки с большой активностью (диатомит, шлаковые порошки, трепел и др.) вводятся в дисперсном виде;
• поверхностно-активные, повышающие пластичность и экономящие вяжущие, добавляются в сотых процентных долях от массы вяжущих. Наиболее часто применяется СДБ и мылонафт. Приготовление, хранение составляющих веществ, перевозка и применение готовых смесей регламентируется ГОСТом 28013-98.

Строительные растворы и их виды

Строительные растворы — это смеси из вяжущего вещества, воды и мелкого заполнителя, приобретающие в результате процесса твердения однородную камнеподобную структуру. До затвердевания их называют растворными смесями и используют для каменной кладки стен, фундаментов и оштукатуривания поверхностей различных конструкций.

По виду вяжущих веществ и добавок различают растворы цементные, известковые, цементно-известковые, цементно-глиняные и некоторые другие комбинации.

ГОСТ 28013-98 Растворы строительные

Стандарт ГОСТ 28013-98 распространяется на строительные растворы на минеральных вяжущих, применяемые для каменной кладки и монтажа строительных конструкций при возведении зданий и сооружений, крепления облицовочных изделий, штукатурки.

Стандарт не распространяется на специальные растворы (жаростойкие, химически стойкие, огнестойкие, тепло- и гидроизоляционные, тампонажные, декоративные, напрягающие и др.).

Свойства и состав строительных растворов

По свойствам вяжущего вещества растворы разделяют на воздушные, изготавливаемые с воздушными вяжущими (известью, гипсом), и гидравлические — с гидравлическими вяжущими (цементами различных видов).

По роду заполнителей различают растворы тяжелые, с природными песками, и легкие — с пористыми заполнителями.

По составу растворы бывают простые, с одним вяжущим (цементные, известковые) и смешанные, в которые обычно входят два, реже три вяжущих вещества или одно вяжущее с неорганической добавкой (цементно-известковые, известково-глиняные и др. ).

Воздушные строительные растворы применяют для возведения каменных конструкций, эксплуатируемых в сухой среде, а гидравлические — во влажной.

Тяжелые растворы, где заполнителем являются кварцевые пески, имеют объемную массу более 1600 кг/м3; легкие — менее 1500 кг/м3, заполнителем в них служат пески из керамзита, молотых шлаков и др.

Прочность раствора определяется его маркой (цифры означают прочность на сжатие в кгс/см2).

Водонепроницаемые растворы используют для придания конструкциям водонепроницаемости (например, цементный раствор состава 1:2 с добавлением жидкого стекла).

Материалы для строительных растворов

Для приготовления растворов применяют вяжущие материалы, заполнители и добавки.

К вяжущим материалам относится воздушная известь в виде теста, пушонки и негашеной извести, строительный гипс, портландцемент и др.

Заполнителем растворных смесей является природный либо искусственный песок.

Воздушная известь твердеет только на воздухе, поэтому и получила название воздушной. Она может быть негашеной комовой (известь-кипелка), молотой и гашеной в порошок (известь-пушонка). Негашеная известь — это куски сероватого цвета; молотая — тонкий сероватый порошок.

Известь гасят в гасильном ящике или бочке. В больших количествах гашеную известь хранят в творильной яме, выкопанной в земле и обшитой досками. Чаще всего известь используется в виде теста или извести-пушонки.

Строительный гипс

Строительный гипс в растворах применяется редко, в основном для выполнения работ в сухих условиях, зато в качестве добавки в известковые штукатурные растворы — очень часто. В известковых растворах гипс повышает прочность, уменьшает сроки схватывания и твердения.

Гипс — это белый или сероватый порошок тонкого помола. Затворенный водой гипс в зависимости от назначения имеет начало схватывания 2-20 минут и конец схватывания 15–30 минут и более.

При необходимости можно продлить срок схватывания гипса, добавив в него замедлитель. Для этого в воду для затворения добавляют 5-20 % известкового теста, или 5-10 % буры, или 0,5–2 % мездрового клея, считая от массы гипса. Эти добавки позволяют продлить срок схватывания гипса до 40–60 минут.

Портландцемент в строительстве

Портландцемент является самым прочным вяжущим материалом. Он имеет марки: 200, 300, 400 (цифры означают прочность на сжатие в кгс/см2). Портландцемент представляет собой сероватозеленый тонко молотый порошок. Для получения растворов различных свойств и назначения используются разновидности портладцемента: белый (или цветной на базе белого), быстротвердеющий, гидрофобный, строительный, сульфатостойкий, пластифицированный, пуццолановый и шлакопортландцемент.

Схватывание цемента, как правило, наступает не ранее, чем через 45 минут и заканчивается не позднее, чем через 12 часов после затворения водой. Если строительство происходит во время заморозков, тогда используйте противоморозные добавки .

Необходимо учитывать, что за время хранения цемента его активность падает примерно на 5 % в месяц. Исходя из этого, следует приобретать свежеизготовленный, а не лежалый цемент. Качество его определяют визуально по признаку окомкования или на ощупь: свежий цемент вытекает из горсти, а лежалый образует комок, т. к. он уже впитал влагу. До тех пор, пока комок еще можно размять пальцами, цемент считается пригодным к употреблению, но дозировку его, как правило, увеличивают на 20–50 %.

Песок и глина в строительных растворах

Пески-заполнители бывают природные (тяжелые) — кварцевые, полевошпатные — либо искусственные.

Крупность песков должна соответствовать толщине шва и характеру кладки. Так, для бутовой кладки применяют песок с зернами не крупнее 5 мм, а для кирпичной — не крупнее 3 мм.

Зернистость песка приблизительно определяют на ощупь. Размеры зерен крупного песка более 2,5 мм, среднего — от 2 до 2,5 мм, мелкого — менее 1,5 мм.

В строительных растворах заполнители обычно занимают 60-65% объема.

Для растворов марок 25 и 50 допускаемая загрязненность песков глиной и пылью не более 10 %, для раствора марки 10 — до 15 %. При необходимости песок промывают.

В качестве легких заполнителей применяют пески ракушечные, шлаки котельные и доменные гранулированные, керамзитовый песок.

В зависимости от плотности искусственный песок подразделяют на марки по насыпной плотности от 250 до 1100 (цифры означают насыпную плотность песка, кг/м3).

Глина вводится в известковые и цементные растворы в виде добавки в количествах по объему к цементу 1:1. Добавка глины улучшает зерновой состав, повышает водоудерживающую способность, улучшает удобоукладываемость, увеличивает плотность раствора.

Глина состоит из различных минералов, поэтому бывает разного цвета.

Различают тощие, средние и жирные глины. Тощие обычно применяют в чистом виде, средние и жирные добавляют в раствор в меньшем количестве.

Приготовление кладочных строительных растворов

Кладочный раствор можно готовить в бетономешалке емкостью 0,15 м3 либо вручную.

Цементный раствор готовят практически аналогично бетону. В металлический либо деревянный ящик из досок толщиной 25–30 мм с обитым кровельным железом днищем размерами 1×0,5 м или 1,5×0,7 м и высотой 0,2–0,25 м сначала засыпают ровным слоем необходимое количество ведер песка, сверху — полное ведро цемента. Далее смесь перелопачивают до однородной по цвету массы, поливают из лейки отмеренным количеством воды и продолжают перелопачивать до получения однородного состава. Если раствора необходимо много, тогда не обойтись без бетономешалки, какие они бывают читайте – Тут .

Приготовленный раствор должен быть израсходован в течение 1,5 часов, чтобы он не потерял прочности. Песок для приготовления раствора необходимо предварительно просеять через сито с ячейками 10×10 мм (для каменной кладки).

О соотношении песка и цемента для растворов и штукатурки читайте – Здесь .

Раствор из известкового теста готовят сразу, перемешивая его с песком и водой до однородного состава.

Цементно-известковый раствор готовят из цемента, известкового теста и песка.

Известковое тесто разводят водой до густоты молока и процеживают на сите с ячейками 10×10 мм. Из цемента и песка готовят сухую смесь, затворяют известковым молоком до требуемой густоты (консистенции теста).

Цементно-глиняный раствор готовят аналогично цементноизвестковому.

Раствор для кладки – виды, характеристики, составы

Вяжущими веществами могут быть глина, известь, цемент, гипс; заполнителями — песок, мелкие шлаки, мелкая пемза, опилки и др. Кроме того, в кладочный раствор для придания ему определенных свойств могут добавляться различные добавки. Это, например, пластифицирующие, морозостойкие добавки или красящие пигменты.
Условно, виды кладочных растворов можно представить следующим образом:
Данная классификация применена по принципу основного вяжущего вещества.

Основные свойства раствора

Прочность раствора. Определяется его маркой, т. е. способностью выдерживать определенную нагрузку на сжатие, измеряемую в килограммах на квадратный сантиметр. Этот параметр, если требуется, то можно замерить по пределу прочности при сжатии после 28 суток отвердевания раствора при температуре 5-25 градусов. Основные марки прочности растворов 4, 10, 15, 50, 75, 100, 150, 200, 300.

Морозостойкость раствора. Морозостойкость определяется числом циклов попеременного перехода через ноль от минусовой до плюсовой температуры и обратно. Устанавливается путем вычисления 15%-й потери первоначальной прочности или 5% массы. Марки морозостойкости: Мрз: 10-300

Жирность раствора. Делятся на тощие, нормальные и жирные растворы. В тощем много заполнителя, он неудобен в работе и не отличается хорошей прочностью. Нормальный раствор содержит в достатке вяжущее вещество и заполнитель. В жирном растворе наблюдается избыток вяжущего. Поэтому при отвердевании он, как правило, трескается.
Жирность определяют в основном в глиняных и известковых растворах. Производится это с помощью весла, применяемого для перемешивания раствора. Если раствор не прилипает к веслу, а только пачкает его, — он тощий; если же прилипает отдельными сгустками — нормальный; когда раствор сильно обволакивает весло — он жирный

Пластичность раствора. Под пластичностью раствора понимают его способность хорошо укладываться на связываемые поверхности. Пластичный раствор хорошо расстилается на основании, в то время, как жесткий образует при этом разрывы или трещины. Пластичность растворной смеси зависит от вида и количества добавки к вяжущему, а также от водоудерживающей способности смеси.

Однородность раствора. Качественный раствор не содержит отдельных включений из вяжущего или заполнителя. Смесь должна быть перемешана таким образом, чтобы ингредиенты в общей массе нельзя было различить.

Приготовление раствора

Из глины или известкового теста раствор готовят сразу, а из цемента сначала готовят сухую смесь, а затем раствор. Глиняный раствор приготовляют следующим образом: Глину кладут в ящик, заливают водой, добавляют необходимое количество песка и перемешивают.
Любой раствор надо приготовлять тщательно. Плохо перемешанный раствор неоднороден, и там, где он слабее, может начаться разрушение конструкций. Точное дозирование материалов обязательно.

Составы растворов

При приготовлении простого кладочного раствора его параметры отображаются, как, например, 1:3, 1:6 и т. д. Эта пропорция показывает объемное содержание материалов, связующего и заполнителя. Иногда встречаются обозначения 1:4:1, подразумевающие применение в составе смеси какого-либо дополнительного ингредиента. Как правило, в рецептуре этот ингредиент оговаривается.

Составы растворов для каменной кладки (в частях по объему)

Марка цемента	Марка раствора
	100	75	50	25	10	4
25	–	–	–	–	–	1:0,2:3
50	–	–	–	–	1:0,1:2,5	1:0,7:6
100	–	–	–	1:0,1:2	1:0,5:5	1:0,9:7
150	–	–	–	1:0,3:3,5	1:1:9	1:1:9
200	–	–	1:0,1:2,5	1:0,5:5	1:1:9	–
250	–	–	1:0,2:3	1:0,7:6	–	–
300	–	1:0,2:3	1:0,4:4,5	1:1:9	–	–
400	1:0,2:3	1:0,3:4	1:0,7:8	1:1:11	–	–
500	1:0,3:4	1:0,5:5	1:1:8	–	–	–
600	1:0,4:4,5	1:0,7:6	–	–	–	–

Из приведенной таблицы следует, какова объемная составляющая каждого ингредиента в растворе. На первом месте указан цемент, на втором – глина, на третьем – песок.

Цементно-известковые растворы для кладки в условиях повышенной влажности (60-75%)

Марка цемента	Марка раствора
	100	75	50	25	10	4
100	–	–	–	1:0,1:2	1:0,5:5	1:0,7:7
150	–	–	–	1:0,3:3,5	1:0,7:9	–
200	–	–	1:0,1:2,5	1:0,5:5	1:0,7:9	–
250	–	–	1:0,2:3	1:0,7:6	–	–
300	–	1:0,3:3	1:0,4:5	1:0,7:9	–	–
400	1:0,2:3	1:0,3:4	1:0,7:6	–	1:0,7:11	–
500	1:0,3:4	1:0,5:5	1:0,7:8	–	–	–
600	1:0,4:4,5	1:0,7:6	–	–	–	–

В таблице указано объемная составляющая цемента, извести и песка.

Простой цементно-песчаный раствор

Состав подобных растворов прост:

• 1 часть цемента;
• от 2-5 частей песка;
• вода;

Просейте песок и цемент, затем отмеренный песок насыпьте грядой, а сверху насыпьте отмеренную порцию цемента. лучше насыпать все двумя-тремя слоями. Полученную смесь тщательно перемешайте до получения однородной сухой массы. Затем добавьте в сухую смесь воду, доведя раствор до нужной густоты. Тщательно перемешайте. Рас вор используют в течение 1 часа. Более позднее применение снижает прочность, так как раствор начинает схватываться.

Цементный раствор состава 1:4 и 1:5 прочен, но малопластичен, он с трудом наносится на поверхности, так как плохо прилипает к ней. Если у Вас нет особых навыков работы с цементным раствором, то лучше всего применять раствор состава 1:2 или 1:3.

Добавки в цементно-песчаный раствор

• Известь. Придает антисептические свойства. Добавка актуальна при кладке материалов с органическими заполнителями.
• Жидкое стекло. Немного повышает прочность, снижает пластичность. Заставляет раствор быстрее схватываться.
• Противоморозные добавки: Поташ (углекислый калий). Формиат натрия. Хлористый натрий. Нитрит натрия (азотистый натрий). Хлористый калий. Позволяют проводить кладку при минусовых температурах. Применение поташа также позволяет предотвратить появление высолов на затвердевшем растворе.
• Моющие средства (Стиральные порошки, средства для мытья посуды, мыло). Являются, своего рода, пластификаторами и воздухововлекающими добавками. Плюсы:Внешний вид раствора получается лучше, раствор не расслаивается, хорошо «садится» Минусы: При добавке средства, смесь может стать похожей на ту, что сделана на растворе со специальной добавкой, но это лишь визуальный эффект. Бесконтрольное воздухововлечение может привести к падению прочности раствора, и снижению качества кладки. Поэтому лучше использовать специализированные добавки для пластификации.

«Теплые» кладочные растворы

Теплый кладочный раствор — это строительная смесь для ячеистобетонных изделий: пенобетона, газобетона, арболита и поризованной керамики. В качестве вяжущего выступает цемент, в качестве добавки к ингредиентам выступают пористые заполнители: перлит; пемза; вермикулит, древесные опилки. При кладке на такой раствор исчезают или становятся меньше мостики холода. Но все это имеет и «обратную сторону медали» – прочность раствора ниже, а работа с ним сложнее.

«Теплый» раствор готовится в таких пропорциях: 1 часть цемента и 5 частей наполнителя (керамзитового или перлитового песка). Сухая смесь перемешивается, а затем добавляется 1 часть воды на 4 части сухой смеси. Готовый раствор должен «отдохнуть» 5 минут, за которые произойдут определенные процессы минерализации, после чего его можно использовать по назначению.

Строительные растворы

Строительные растворы – это смеси из вяжущего вещества, воды и мелкого заполнителя, приобретающие в результате процесса твердения камнеподобную структуру. До затвердевания их называют растворными смесями и используют для каменной кладки стен, фундаментов, оштукатуривания поверхностей различных конструкций.
По виду вяжущих веществ и добавок различают растворы цементные, известковые, цементно-известковые, цементно-глиняные и др.
По свойствам вяжущего вещества растворы разделяют на воздушные, изготовляемые с воздушными вяжущими веществами (известью, гипсом), и гидравлические – с гидравлическими вяжущими (цементом различных видов).
По роду заполнителей различают растворы тяжелые – с природными песками и легкие с пористыми заполнителями.
По составу растворы бывают простые – с одним вяжущим веществом (цементные, известковые) и смешанные, в которые обычно входят два, реже три вяжущих вещества, или одно вяжущее вещество с неорганической добавкой (цементно-известковые, известково-глиняные и др. ).
Воздушные строительные растворы применяют для возведения каменных конструкций , эксплуатируемых в сухой среде, а гидравлические – во влажной .
Тяжелые растворы, где заполнителем являются кварцевые пески, имеют объемную массу более 1600 кг/м3; легкие – менее 1500 кг/м3, заполнителем служат пески из керамзита, молотых шлаков и др.
Прочность раствора определяется его маркой (цифры означают прочность на сжатие в кгс/см2).
Водонепроницаемые растворы используют для придания конструкциям водонепроницаемости (например, цементный раствор состава 1:2 с добавлением жидкого стекла и др.).

Состав раствора

Для приготовления растворов применяют вяжущие материалы, заполнители и добавки.
К вяжущим материалам относится воздушная известь в виде теста, пушонки и негашеной извести; строительный гипс, портландцемент и др.
Заполнителем растворных смесей является природный либо искусственный песок .

Воздушная известь

Воздушная известь твердеет только на воздухе, поэтому и получила название воздушной. Она может быть негашеной комовой (известь-кипелка), молотой и гашеной в порошок (известь-пушонка).
Негашеная известь – это куски сероватого цвета; молотая – тонкий сероватый порошок.
Известь гасят в гасильном ящике или бочке. В больших количествах гашеную известь хранят в творильной яме, выкопанной в земле и обшитой досками. Чаще всего известь используется в виде теста или извести-пушонки.

Строительный гипс

Строительный гипс в растворах применяется редко, в основном для выполнения работ в сухих условиях, но в качестве добавки в известковые штукатурные растворы в больших количествах. В известковых растворах гипс повышает прочность, уменьшает сроки схватывания и твердения.

Портландцемент

Портландцемент является самым прочным вяжущим материалом. Он имеет следующие марки: 200, 300, 400 (цифры означают прочность на сжатие в кгс/см2). Портландцемент представляет собой серовато-зеленый тонкомолотый порошок.
Схватывание цемента, как правило, наступает не ранее чем через 45 мин, заканчивается не позднее чем через 12 часов после затворения водой.
Необходимо учитывать, что за время хранения цемента его активность падает примерно на 5 % в месяц. Исходя из этого, следует приобретать свежеизготовленный, а не лежалый цемент . Качество его определяют визуально на признак окомкования, на ощупь: если горсть цемента сжать в кулаке, то свежеизготовленный цемент сразу просыпается между пальцами, а лежалый образует комок, так как он уже впитал влагу. До тех пор, пока комок можно еще размять пальцами, цемент считается пригодным к употреблению, но дозировку его, как правило, увеличивают на 20-50 %.

Пески-заполнители

Пески-заполнители бывают природные (тяжелые) – кварцевые, полевошпатные либо искусственные.
Крупность песков должна соответствовать толщине шва и характеру кладки; так, для бутовой кладки применяют песок с зернами не крупнее 5 мм, для кирпичной – не крупнее 3 мм.
Зернистость песка приблизительно определяют на ощупь. Размеры зерен крупного песка более 2,5 мм; среднего – от 2 до 2,5 мм, мелкого – менее 1,5 мм.
В строительных растворах заполнители обычно занимают 60-65 % объема.
Допускаемая загрязненность песков глиной, пылью для растворов марок 25 и 50 – не более 10 %, для раствора марки 10 – до 15 %. При необходимости песок промывают.
В качестве легких заполнителей применяют пески ракушечные, шлаки котельные и доменные гранулированные, керамзитовый песок.
В зависимости от плотности искусственный песок подразделяют на марки по насыпной плотности от 250 до 1100 (цифры означают насыпную плотность песка, кг/м3).

Глина

Вводится в известковые и цементные растворы в виде добавки в таких количествах, чтобы отношение цемент : глина не превышало 1 : 1 (по объему). Добавка глины улучшает зерновой состав, повышает водоудерживающую способность, улучшает удобоукладываемость, увеличивает плотность раствора .
Глина состоит из различных минералов, поэтому бывает разного цвета.
Различают тощие, средние и жирные глины. Тощие обычно применяют в чистом виде, средние по жирности и жирные добавляют в раствор в меньшем количестве.

Приготовление кладочных строительных растворов

Кладочный раствор можно готовить в бетономешалке емкостью 0,15 м3 либо вручную.
Цементный раствор готовят следующим образом : в металлический либо деревянный ящик из досок толщиной 25-30 мм с обитым кровельным железом днищем размерами 1 х 0,5 м или 1,5 х 0,7 м, высотой 0,2-0,25 м сначала засыпают необходимое количество ведер песка ровным слоем и сверху насыпают полное ведро цемента, затем смесь перелопачивают до однородной по цвету массы, затем поливают из лейки отмеренным количеством воды и продолжают перелопачивать до получения однородного состава.
Приготовленный раствор расходуют в течение 1,5 часов, чтобы он не потерял прочность. Песок для приготовления раствора необходимо предварительно просеять через сито с ячейками 10×10 мм ( для каменной кладки ).

Раствор из известкового теста готовят сразу , перемешивая его с песком и водой до однородного состава.

Цементно-известковый раствор готовят из цемента, известкового теста и песка .

Известковое тесто разводят водой до густоты молока и процеживают на сите с ячейками 10×10 мм. Из цемента и песка готовят сухую смесь, затворяют известковым молоком до требуемой густоты (консистенции теста).

Цементно- глиняный раствор готовят аналогично цементно-известковому.

Составы (в объемных частях) цементных, цементно-известковых, известковых и марки растворов приведены в табл. 1, 2.

Таблица 1. Составы цементно-известковых, цементно-глиняных и цементных растворов для каменных конструкций

Марка цемента	Объемная дозировка (цемент: известь или глина: песок) для растворов марок
	150	100	75	50	25	10
400	1 : 0,2 : 3 1 : 0 : 3	1 : 0,4 : 4,5 1 : 0 : 4,5	1 : 0,5 : 5,5 1 : 0 : 5,5	1 : 0,9 : 8	—	—
300	1 : 0,1 : 2,5 1 : 0 : 2,5	1 : 0,2 : 3,5 1 : 0 : 3	1 : 0,3 : 0,4 1 : 0 : 4	1 : 0,6 : 6 1 : 0 : 6	1 : 1 : 10,5 1 : 1 : 9	—
200	—	—	1 : 0,1 : 2,5 1 : 0 : 2,5	1 : 0,3 : 4 1 : 0 : 4	1 : 0,8 : 7 —	1 : 1 : 9 1 : 0,8 : 7

Примечание:
Верхние значения для цементно-известковых растворов, нижние – цементно-глиняных растворов. 0 – обозначает отсутствие данного вяжущего в растворе.

Таблица 2. Составы известковых растворов

Сорт извести	Состав раствора по объему (изве- стковое тесто: :песок	Марка раствора
		28 сут	3 мес	6 мес
Воздушная известь 1-го сорта 2-го сорта Слабая гидравличе- ская известь	1 : 4,5 1 : 4,0 1 : 4,5	4 4 4	4 4 10	10 10 10

Потребность цемента на 1 куб. м. песка или цементно-известкового либо цементно-глиняного раствора приведена в таблице 3.

Строительные растворы: виды,свойства,применение,фото,видео.

Строительные растворы — это смеси из вяжущего вещества, воды и мелкого заполнителя, приобретающие в результате процесса твердения однородную камнеподобную структуру. До затвердевания их называют растворными смесями и используют для каменной кладки стен, фундаментов и оштукатуривания поверхностей различных конструкций. По виду вяжущих веществ и добавок различают растворы цементные, известковые, цементно-известковые, цементно-глиняные и некоторые другие комбинации

Свойства строительных растворов

Удобоукладываемость – это свойство растворной смеси легко укладываться плотным и тонким слоем на пористое основание и не расслаиваться при хранении, перевозке и перекачивании растворонасосами. Она зависит от подвижности и способности смеси.

Подвижность смесей характеризуется глубиной погружения металлического конуса (массой 300 г) стандартного прибора. Подвижность назначают в зависимости от вида и отсасывающей способности основания. Для кирпичной кладки подвижность раствора составляет 9-13 см, для заполнения швов между панелями и другими сборными элементами – 4-6 см, а для вибрирования бутовой кладки – 1-3 см.

Водоудерживающая способность – это свойство растворной смеси сохранять воду при укладке на пористое основание, что необходимо для сохранения подвижности смеси, предотвращения расслоения и хорошего сцепления раствора с пористым основанием. Водоудерживающую способность увеличивают путем введения в растворную смесь неорганических дисперсных (состоящих из мелких частиц) добавок и органических пластификаторов. Смесь с этими добавками отдает воду пористому основанию постепенно, при этом он становится плотнее, хорошо сцепляется с кирпичом, отчего кладка становится прочнее. Удобоукладываемую растворную смесь получают, если правильно назначен зерновой состав ее твердых составляющих, определяемой соотношением песка, вяжущего и дисперсной добавки. Тесто вяжущего заполняет пустоты между зернами песка и равномерно покрывает песчинки тонким слоем, уменьшая внутреннее трение. С удобоукладываемой растворной смесью удобно работать, в результате повышается производительность труда. От удобоукладываемости растворной сети зависит качество каменной кладки. Правильно подобранная растворная смесь заполняет неровности, трещины, углубления в кирпиче или камне, поэтому получается большая площадь контакта между раствором кирпичом (камнем), в результате прочность и монолитность кладки возрастает. Увеличивается долговечность стен.

Основным свойством строительных растворов являются: прочность (марка) к заданному сроку твердения, сцепление с основанием, морозостойкость и Деформативные характеристики: усадка в процессе твердения, влияющая на трещиностойкости, модуль упругости, коэффициент Пуассона.

Прочность при сжатии определяют испытанием образцов-кубиков с длиной ребра 7,07 см в возрасте, установленном в стандарте или технический условиях на данный вид раствора. Изготовление образцов из растворной смеси подвижностью менее 5 см производят в обычных формах с поддоном, а из смеси с подвижностью 5 см и более – в формах без поддона, установленных на основании-кирпиче (покрытой смоченной водой газетной бумагой).

Прочность смешанных растворов зависит от количества введенной в раствор извести или глины. Оптимальная добавка известкового или глинистого теста, позволяющие получить удобоукладываемые растворные смеси и плотные растворы, соответствует максимуму на кривых прочности (см. В.Г. Микульского Строительные материалы, с. 307 — график влияния дисперсных добавок (извести, глины) на прочность растворов состава (цемент : песок 1-1; 2-1:4; 3-1:5; 4-1:6; 5-1:9) для растворных смесей разного состава – от жирных 1:3 до «тощих» состава 1:9; состав указан в объемных частях – цемент : тесто : песок.

На основании Закономерностей, управляющих прочностью растворов, составлены таблицы рекомендованных составов разных марок, которыми широко пользуются на практике.

Строительные растворы по прочности в 28-суточном возрасте при сжатии делят на марки: 4, 10 25, 50, 75, 100, 150, 200. Растворы марок 4 и 10 изготовляют на воздушной и гидравлической смеси и др.

Понижение температуры замедляет рост прочности растворов.

Следовательно при низких положительных температурах прочность раствора в возрасте 28 сут составляет 55-72% от марки.

Поэтому в зимнее время широко применяют растворы с химическими добавками (поташа, нитрата натрия) понижающим температуру замерзания раствора и ускоряющими набор его прочности. Зимой марку раствора для каменной кладки (без тепляков) и монтажа крупнопанельных стен обычно повышают на одну ступень против марки при летних работах (например, 75 вместо 50).

Морозостойкость раствора характеризуется числом циклов попеременного замораживания и оттаивания, которое выдерживают насыщения водой стандартные образцы-кубики размером 7,07х7,07х7,07 см (допускается снижение прочности образцов не более 25% и потеря массы не свыше 5%).

Строительные растворы для каменной кладки наружных стен и наружной штукатурки имеют марки по морозостойкости: F10, F15, F25, F35, F50, причем марка повышается для влажных условий эксплуатации. В таких условиях растворы удовлетворяют и более высоким требованиям по морозостойкости: F 100, F 150, F 200, F 300. Морозостойкость растворов зависит от вида вяжущего вещества, водоцементного отношения, введенных добавок и условий твердения.

Классификация строительных растворов

По плотности в сухом состоянии растворы делят: на тяжелые сплотностью 1500 кг/м 3 и более, для их изготовления применяют тяжелые кварцевые или другие пески; легкие растворы, имеющие плотность менее 1500 кг/м 3 , заполнителями в них являются легкие пористые пески из пемзы, туфов, шлаков, керамзита и других легких мелких заполнителей.

По виду вяжущего строительные растворы бывают: цемент­ные, приготовленные на портландцементе или его разновиднос­тях; известковые — на воздушной или гидравлической извести, гипсовые — на основе гипсовых вяжущих веществ — гипсового вяжущего, ангидритовых вяжущих; смешанные — на цементно-известковом вяжущем. Выбор вида вяжущего производят в зависимости от назначения раствора, предъявляемых к нему требований, температурно-влажностного режима твердения и условий эксплуатации здания или сооружения.

По назначению строительные растворы делят: на кладочные для каменных кладок и кладки стен из крупных элементов; отделочные для штукатурки, изготовления архитектурных деталей, нанесение декоративных слоев на стеновые блоки и панели; специальные, обладающие некоторыми ярко выраженными или особыми свойствами (акустические, рентгенозащитные, тампонажные и т.д.). Специальные растворы имеют узкое применение.

По физико-механическим свойствам растворы классифицируют по двум важнейшим показателям: прочности и морозостойкости, характеризующим долговечность раствора. По величине прочности при сжатии строительные растворы подразделяют на восемь марок: 4, 10, 25, 50, 75, 100, 150 и 200. Растворы М4 и 10 изготовляют на местных вяжущих (воздушной и гидравлической извести и др.). По степени морозостойкости в циклах замораживания растворы имеют девять марок морозостойкости: от F10 до F300.

Состав раствора обозначают количеством (по массе или объему) материалов на 1 м 3 раствора или относительным соотношением (также по массе или объему) исходных сухих материалов. При этом расход вяжущего принимают за 1. Для простых растворов, состоящих из вяжущего и не содержащих минеральных добавок (цементных или известковых растворов) состав будет обозначен, например, 1:6, т. е. на 1 ч. вяжущего приходится 6 ч. песка. Состав смешанных растворов, состоящих из двух вяжущих или содержащих минеральные добавки, обозначают тремя цифрами, например 1:0,4:5 (цемент:известь:песок). Однако следует учитывать, что в цементных смешанных растворах за вяжущее принимают цемент совместно с известью.

В качестве мелкого заполнителя применяют: для тяжелых растворов — кварцевые и полевошпатовые природные пески, а также пески, полученные дроблением плотных горных пород; для легких растворов — пемзовые, туфовые, ракушечные, шлаковые пески. Для обычной кладки кирпича, камней правильной формы, в том числе и блоков, наибольший размер зерен песка не должен превышать 2,5 мм; для бутовой кладки, а также замоноличивания стыков сборных железобетонных конструкций и для песчаного бетона — не более 5 мм; для отделочного слоя штукатурки— не более 1,2 мм.

Минеральные и органические добавки применяют для получения удобоукладываемой растворной смеси при использовани портландцементов. В качестве эффективных минеральных добавок в цементные растворы вводят известь в виде теста. Добавка извести в цементных растворах повышает водоудерживающую способность, улучшает удобоукладываемость и дает экономию цемента. В качестве неорганических дисперсных добавок применяют активные минеральные добавки — диатомит, трепел, молотые шлаки и т. д.

Поверхностно-активные добавки используют для повышения пластичности растворной смеси и уменьшения расхода вяжущего, вводят в растворы десятые и сотые доли процента от количества вяжущих. В качестве поверхностно-активной органической добавки применяют сульфитно-дрожжевую бражку (СДБ), гидролизированную боенскую кровь (ГК), мылонафт, гидрофобнопластифицирующую добавку «флегматор» и др.

Требования к качеству вяжущих, заполнителей, добавок и воды такие же, как и к материалам, применяемым для приготовления бетонов.

Применение строительных растворов

• Цементные растворы нередко используются в каменной и кирпичной кладке в случаях, когда конструкция расположена ниже уровня подпочвенных вод, а также для оштукатуривания цоколей, наружных стен, карнизов, заливания стяжек пола. Для помещений с влажностью выше 60% это оптимальный тип строительного раствора.
• Глиняные смеси обычно используют как кладочные — для труб, очагов и печей, а также для наземной части строений, не подверженной воздействию влаги. Пластичность материала обуславливает малую степень усадки, однако и твердеет такой состав относительно медленно.
• Сложные растворы — в состав которых входит несколько типов вяжущих веществ — наиболее популярны благодаря тому, что они обладают достоинствами смесей на основе различных компонентов. Они также обладают более высокой прочностью по сравнению с простыми растворами и широко используются для кладочных и штукатурных работ. Наиболее часто в данной категории находят применение цементно-известковые смеси.

Специальные строительные растворы

• Для заполнения швов в сборных железобетонных конструкциях используют составы на основе цемента и кварцевого песка без применения добавок, провоцирующих развитие коррозии (СНиП 2.03.11-85), подвижность их составляет 7–8 см. Маркировка применяемого раствора должна соответствовать маркировке бетона, из которого изготовлены соединяемые элементы.
• Инъекционные растворы содержат в своем составе цемент и песок и применяются для заполнения каналов предварительно напряженной конструкции. Их прочность соответствует маркам М300 и выше. Также материал отличается водоудерживающей способностью и морозостойкостью. Для уменьшения вязкости строительной смеси данного типа могут использоваться мылонафт или присадки СДБ.
• В состав гидроизоляционных растворов входят цемент марок М400 и выше и кварцевый или искусственный тяжелый песок. Если изготовленные из такого материала конструкции будут подвержены воздействию агрессивной среды, в них также добавляют сульфатостойкий портландцемент — обычный или пуццолановый. Для обеспечения водонепроницаемости швов и стыков раствор замешивают на воднепроницаемом расширяющемся цементе.
• Тампонажные растворы необходимы для тампонирования скважин. Все типы данной категории составов быстро схватываются и обладают высокой водоотдачей. Заполняя пустоты и трещины в горной породе, они способны противостоять напору подземных вод и проявлять устойчивость к воздействию агрессивной среды. В зависимости от условий, в которых будет использоваться раствор, он может быть изготовлен на основе пуццоланового, сульфатостойкого портландцемента или шлакопортландцемента — для агрессивных сред — или на основе тампонажного портландцемента — если воды напорные.
• Акустические растворы обладают звукопоглощающими свойствами и используются для оштукатуривания стен. В качестве вяжущих в них добавляют гипс, портландцемент, известь или их смесь, а также каустический магнезит. В роли наполнителя выступает легкий песок фракцией 3–5 мм из шлака, пемзы, керамзита и других веществ.
• Рентгенозащитные растворы также применяются для штукатурных работ — в рентген-кабинетах. Вяжущие в них — цемент и портландцемент, а наполнители — измельченный барит и другие тяжелые горные породы. Также в состав материала включают литий, водород и кадмий.

Песок и глина в строительных растворах

Пески-заполнители бывают природные (тяжелые) — кварцевые, полевошпатные — либо искусственные. Крупность песков должна соответствовать толщине шва и характеру кладки. Так, для бутовой кладки применяют песок с зернами не крупнее 5 мм, а для кирпичной — не крупнее 3 мм. Зернистость песка приблизительно определяют на ощупь. Размеры зерен крупного песка более 2,5 мм, среднего — от 2 до 2,5 мм, мелкого — менее 1,5 мм. В строительных растворах заполнители обычно занимают 60-65% объема. Для растворов марок 25 и 50 допускаемая загрязненность песков глиной и пылью не более 10 %, для раствора марки 10 — до 15 %. При необходимости песок промывают. В качестве легких заполнителей применяют пески ракушечные, шлаки котельные и доменные гранулированные, керамзитовый песок. В зависимости от плотности искусственный песок подразделяют на марки по насыпной плотности от 250 до 1100 (цифры означают насыпную плотность песка, кг/м3). Глина вводится в известковые и цементные растворы в виде добавки в количествах по объему к цементу 1:1. Добавка глины улучшает зерновой состав, повышает водоудерживающую способность, улучшает удобоукладываемость, увеличивает плотность раствора. Глина состоит из различных минералов, поэтому бывает разного цвета. Различают тощие, средние и жирные глины. Тощие обычно применяют в чистом виде, средние и жирные добавляют в раствор в меньшем количестве.

Приготовление кладочных строительных растворов

Кладочный раствор можно готовить в бетономешалке емкостью 0,15 м3 либо вручную. Цементный раствор готовят практически аналогично бетону. В металлический либо деревянный ящик из досок толщиной 25–30 мм с обитым кровельным железом днищем размерами 1×0,5 м или 1,5×0,7 м и высотой 0,2–0,25 м сначала засыпают ровным слоем необходимое количество ведер песка, сверху — полное ведро цемента. Далее смесь перелопачивают до однородной по цвету массы, поливают из лейки отмеренным количеством воды и продолжают перелопачивать до получения однородного состава. . Приготовленный раствор должен быть израсходован в течение 1,5 часов, чтобы он не потерял прочности.

Песок для приготовления раствора необходимо предварительно просеять через сито с ячейками 10×10 мм (для каменной кладки). О соотношении песка и цемента для растворов и штукатурки читайте — Здесь. Раствор из известкового теста готовят сразу, перемешивая его с песком и водой до однородного состава. Цементно-известковый раствор готовят из цемента, известкового теста и песка. Известковое тесто разводят водой до густоты молока и процеживают на сите с ячейками 10×10 мм. Из цемента и песка готовят сухую смесь, затворяют известковым молоком до требуемой густоты (консистенции теста). Цементно-глиняный раствор готовят аналогично цементно известковому.

Отделочные растворы.

Различают отделочные растворы — обычные и декоративные.

· Отделочные растворы приготовляют на цементах, цементно-известковых, известковых, известково-гипсовых вяжущих. В зависимости от области применения отделочные растворы делят на растворы для наружных и внутренних штукатурок. Составы отделочных растворов устанавливают с учетом их назначения и условий эксплуатации. Эти растворы должны обладать необх­одимой степенью подвижности, иметь хорошее сцепление с основанием и мало изменяться в объеме при твердении, чтобы не вызывать образования трещин штукатурки.

Строительные растворы — Строительные материалы

Строительные растворы Растворы представляют собой минеральные смеси, затвердевающие и прочно соединяющиеся с камнем. В состав раствора должны входить вяжущее вещест (цемент, гипс или известь), заполнитель (гравий или песок) чистая вода. В зависимости от назначения и применения растворньг добавок готовят следующие растворы: — строительный, для кладки кирпича; — штукатурный; — гипсовый; — цементный. Строительный раствор для кладки должен состоять из песка и извести в соотношении 3 : 1 или 4 : 1. В строительный раствор можно добавлять 1 или 2 лопаты цемента. Особенно это необходимо делать при возведении стен, несущих особую нагрузку. Песок и цемент в таком случае смешивают в соотношении 3:1 — 6:1. Для приготовления штукатурного раствора можно использовать как гидравлическую известь, так и воздушную. В ее состав также входит песок. Различает штукатурный раствор для наружных работ и штукатурный раствор для внутренних работ. В первом случае гидравлическую известь и песок берут в соотношении 1 : 3; воздушную известь — 1:2. Во втором случае гидравлическую известь и песок смешивают в соотношении 1 : 5, а воздушную известь — 1:3. Раствор гипсовый отличается от цементного и известкового высокой прочностью и легкостью приготовления. Для этого следует взять емкость, налить в нее воду, высыпать гипс и тщательно все перемешать, чтобы не было комков, из-за которых потом могут появиться трещины. Разводят гипс водой непосредственно перед работой с ним, потому что он может загустеть раньше времени, тогда с ним нельзя будет работать. Чтобы этого не произошло, можно в гипс подмешать немного просеянного песка (2 : 1), но из-за этого прочность гипса заметно снизится. Цементный раствор необходим для приготовления долговечной штукатурки. Для этого берут чистый цемент и воду в соотношении 1:2(1:3). Растворные добавки необходимы для повышения качества растворов. Они значительно улучшают физико-механические свойства растворов, их цвет, морозостойкость. При окрашивании растворов, кроме обычных добавок, можно использовать только краски ярких тонов, в которых нет примесей гипса и барита. Морозостойкость достигается благодаря добавлению в раствор хлоридов. Они позволяют работать с раствором при достаточно низких минусовых температурах. Хлориды и другие средства защиты от воздействия низких температур применяют с максимальной осторожностью, потому что передозировка веществ, как правило, приводит к образованию подтеков. Строительные растворы характеризуются тремя основными параметрами: плотностью, видом вяжущего вещества и своим назначением. В зависимости от плотности (в сухом состоянии) различают тяжелые (плотностью 1500 кг/м3 и более) и легкие (плотностью менее 1500 кг/м3) растворы. Для изготовления тяжелых растворов применяют тяжелые кварцевые или другие пески; заполнителями в легких растворах служат легкие пористые пески из пемзы, туфов, шлаков, керамзита и т. п. Легкие растворы получают также с помощью пенообразующих добавок (поризованные растворы). По виду вяжущего вещества строительные растворы делят на цементные (на портландцементе или его разновидностях), известковые (на воздушной или гидравлической извести), гипсовые (на основе гипсовых вяжущих) и смешанные (на цементно-известковом, цементно-глиняном, известково-гипсовом вяжущем). Растворы, приготовленные на одном вяжущем, называют простыми, а на нескольких вяжущих — смешанными (сложными). По назначению строительные растворы бывают кладочные (для каменной кладки, монтажа стен из крупноразмерных элементов), отделочные (для оштукатуривания помещений, нанесения декоративных слоев на стеновые блоки и панели), специальные, обладающие особыми свойствами (гидроизоляционные, акустические, рентгенозащитные). Выбор вяжущего зависит от назначения раствора, f! предъявляемых к нему требований, температурно-влажностного режима твердения и условий эксплуатации здания. В качестве вяжущих применяют портландцементы, пуццолановые портландцемента, шлакопортландцементы, специальные низкомарочные цементы, известь, гипсовое вяжущее. Для экономии гидравлических вяжущих и улучшения технологических свойств строительных растворов широко применяют смешанные вяжущие. Известь в строительных растворах используют в виде известкового теста или молока. Гипс в штукатурных растворах является добавкой к извести. Вода, применяемая для растворов, не должна содержать примесей, оказывающих вредное влияние на твердение вяжущего вещества. Для этих целей пригодна водопроводная вода. Если раствор применяют в зимних условиях, в его Состав добавляют ускорители твердения, а также добавки, снижающие температуру замерзания воды (хлористый кальций, хлористый натрий, поташ, нитрат натрия и т. п.). Состав строительного раствора обозначают количеством (по массе или объему) материалов на 1 м3 раствора или относительным соотношением (по массе или объему) исходных сухих материалов. При этом расход вяжущего принимают за 1. Для простых растворов, состоящих из вяжущего (цемента или извести) и не содержащих минеральных добавок, состав обозначают 1:4, то есть на 1 массовую часть цемента приходится 4 массовые части песка. Смешанные растворы, состоящие из двух вяжущих или содержащие минеральные добавки, обозначают тремя цифрами, например 1:3:4 (цемент : известь : песок). Качество растворных смесей характеризуется их удобо-укладываемостью — способностью укладываться без специального уплотнения на основание тонким слоем с заполнением всех его неровностей. Удобоукладываемость обусловливается подвижностью и водоудерживающей способностью растворных смесей. Подвижность — способность растворной смеси растекаться под действием собственной массы. Подвижность определяют (в см) глубиной погружения в растворную смесь эталонного конуса массой 300 г с углом вершины 30° и высотой 15 см. Чем глубже конус погружается в растворную смесь, тем большей подвижностью она обладает. Степень подвижности смеси зависит от количества воды, от состава и свойств исходных материалов. Для повышения подвижности растворных смесей в них вводят пластифицирующие добавки, а также поверхностно-активные вещества. Подвижность строительных растворов в зависимости от их назначения и способа укладки должна быть следующей. Кладка стен из кирпича, бетонных камней, камней из легких горных пород— 9-13. Кладка стен из пустотелого кирпича, керамических камней — 7-8. Заполнение горизонтальных швов при монтаже стен из бетонных блоков и панелей; расшивка вертикальных и горизонтальных швов — 5-7. Бутовая кладка — 4-6. Заполнение пустот в бутовой кладке — 13-15. Водоудерживающей способностью называют свойство раствора удерживать воду при укладке его на пористое основание. Если раствор обладает хорошей водоудерживающей способностью, частичное отсасывание воды уплотняет его в кладке, что повышает прочность раствора. Водоудержива-ющая способность зависит от соотношения составных частей растворной смеси. Она повышается при увеличении расхода цемента, замене части цемента известью, введении высокодисперсных добавок (золы, глины и др.), а также некоторых поверхностно-активных веществ. Прочность затвердевшего раствора зависит от активности вяжущего, водоцементного отношения, длительности и условий твердения (температуры и влажности окружающей среды). При укладке растворных смесей на пористое основание, способное интенсивно отсасывать воду, прочность затвердевания растворов значительно выше, чем тех же растворов, уложенных на плотное основание. Прочность строительного раствора зависит от его марки, которую устанавливают по пределу прочности при сжатии после 28 сут твердения при температуре воздуха 5-25 °С Существуют следующие марки растворов: 4,10,15, 50, 75,100, 150, 200 и 300. Морозостойкость растворов определяют числом циклов попеременного замораживания и оттаивания до потери 15% первоначальной прочности (или 5% массы). По морозостойкости растворы подразделяют на марки Мрз от 10 до 300. —- Строительные растворы получают в результате затвердевания смеси вяжущего вещества, мелкого заполнителя и воды. В составе растворов нет крупного заполнителя, поэтому в сущности они представляют собой мелкозернистые бетоны. Общие закономерности, характеризующие свойства бетона, в принципе применимы и к растворам. Однако при использовании растворов надо учитывать две особенности. Во-первых, их укладывают тонкими слоями (1…2 см), не применяя механического уплотнения. Во-вторых, растворы часто наносят на пористые основания (кирпич, бетон, легкие камни и блоки из пористых горных пород), способные сильно отсасывать воду. В результате этого изменяются свойства раствора, что учитывают при назначении его состава. Классификация и свойства растворов. Растворы подразделяют по назначению, плотности и виду вяжущего. В зависимости от назначения растворы бывают кладочные, отделочные и специальные. Кладочные растворы употребляют для скрепления элементов при возведении фундаментов, стен, столбов, сводов из кирпича или природного камня, а также при монтаже крупноблочных и крупнопанельных зданий. Отделочные растворы служат для оштукатуривания поверхностей конструкций, устройства выравнивающих слоев, декоративной отделки лицевых поверхностей стеновых панелей и блоков, фасадов и интерьеров зданий. Специальные растворы — инъекционные, жаростойкие, кислотостойкие, рентгенозащитные, акустические применяют в случаях, когда к конструкциям предъявляют особые требования. По виду вяжущего различают цементные, известковые и смешанные растворы. К важнейшим свойствам строительного раствора относится удобоукладываемость, которая характеризует способность раствора распределяться на основании тонким однородным слоем. Элементы кладки надежно скрепляются раствором в том случае, когда смесь равномерно заполняет все неровности и шероховатости основания. Жесткий, неудобоуклады-ваемый раствор контактирует с основанием лишь частично, что снижает прочность кладки в 1,5…2 раза. При использовании неудобоукладываемых растворов резко ухудшается и сопротивляемость кладки физико-химическому воздействию окружающей среды. Удобоукладываемость растворных смесей оценивают по показателям подвижности и водоудержива-ющей способности. Подвижность строительного раствора определяют в лаборатории или непосредственно на строительной площадке по глубине погружения металлического стандартного конуса массой 300 г. Подвижность выбирают с учетом назначения раствора и способа производства. Например, растворы, перекачиваемые по трубопроводам, характеризуются глубиной погружения конуса до 14 см, а растворы для вибрированной бутовой кладки — всего 1…3 см. Водоудерживающая способность отражает свойство растворной смеси удерживать в своем составе достаточное для твердения вяжущего количество воды в условиях интенсивного ее отсоса пористым основанием. Водоудерживающую способность оценивают по количеству воды, отсасываемой из пробы раствора промокательной бумагой. Раствор с хорошей водо-удерживающей способностью при укладке на пористое основание отдает излишнюю воду постепенно, становясь при этом плотнее и прочнее. Растворы с недостаточной водоудерживающей способностью могут расслаиваться. Это выражается в отделении воды и оседании наиболее тяжелого компонента — песка. Расслоение нарушает однородность смеси и, следовательно, снижает прочность раствора. Смеси, расслоившиеся при перевозке, приходится дополнительно перемешивать на месте работ. Необходимая удобоукладываемость достигается при правильном выборе соотношения между составляющими строительного раствора и надлежащем зерновом составе песка. Пустоты в песке должны быть заполнены цементным тестом, а поверхность песчинок покрыта тонким слоем этого теста. Для изготовления растворов используют специальный цемент (см. § 25). Поскольку его выпускают пока в небольшом количестве, приходится применять обычные цементы марок 300…400, но для экономии вяжущего вводить в раствор пластифицирующие добавки. Из неорганических пластифицирующих добавок наиболее часто употребляют известь и глину. В смесь вводят 30…200% добавок от массы цемента. Органических пластификаторов (поверхностно-активных веществ) вводят в состав растворов всего 0,03… …0,2% от массы цемента. Таким образом, производство строительного раствора с органическими пластификаторами по сравнению с неорганическими является менее материалоем-ким. Вместе с тем поверхностно-активные вещества улучшают технические характеристики затвердевших растворов: сокращают водопоглощение и усадку, повышают морозостойкость. К наиболее распространенным органическим пластификаторам относятся гидро-фобизующие вещества: мылонафт, кубовые остатки синтетических жирных кислот, применяемые иногда в сочетании с техническими лигносульфонатами, например комплексный пластификатор «Флегматор -1». Применяют и добавки-микропенообразователи: под-мыльный щелок, отходы соапстока. Затвердевшие строительные растворы должны обладать такими свойствами, которые гарантируют их безотказную работу в течение всего периода эксплуатации конструкции. К основным свойствам затвердевшего раствора относятся прочность и морозостойкость. По пределу прочности при сжатии строительные растворы подразделяют на следующие марки (в кгс/см2): 4; 10; 25; 50; 75; 100; 150 и 200. Растворы марок 4 и 10 изготовляют преимущественно на извести или местных вяжущих, например известково-Шлаковом или известково-пуццолановом. Морозостойкость растворов зависит от тех Же факторов, что и морозостойкость бетонов, т. е. от свойств исходных материалов, их соотношения и особенностей сформировавшейся при твердении структуры раствора. Нормируемые марки по морозостойкости находятся в широких пределах — от F100 до F300. Виды и составы растворов. Кладочные растворы используют в зависимости от расчетных напряжений и условий эксплуатации кладки. Кладку надземных конструкций, работающих при небольшом напряжении, рекомендуется выполнять на растворах, содержащих дешевые местные вяжущие вещества: извест-ково-шлаковое, известково-пуццолановое, известь. В растворах для кладки фундаментов при агрессивных сульфатных водах применяют сульфатостойкие цементы, для монтажа крупноблочных и крупнопанельных стен — портландцемент, шлакопортландце-мент, а также портландцемента с органическими добавками. Подвижность растворной смеси выбирают с учетом назначения раствора. При кладке из камней правильной формы основное значение имеет не марка скрепляющего раствора, а прочность камней. Поэтому подбор состава строительного раствора не требует такой точности, как при определении состава бетона. Составы растворов назначают, используя готовые таблицы, и корректируют их по результатам испытания в строительной лаборатории. При использовании органических пластификаторов указанные в таблице составы корректируют, уменьшая расход вяжущего. Таким образом растворы становятся более экономичными. В то же время в растворе любого состава должно содержаться такое количество вяжущего, которое позволило бы получать удобоукладываемую смесь и затвердевший раствор необходимых плотности, прочности и долговечности. Так, в цементно-известковых растворах для надземных конструкций минимальный расход вяжущего на 1 м3 песка установлен 75 кг, а в растворах для подземных конструкций — 100 кг. При кладке растворов зимой скорость твердения замедляется. Например, в возрасте 28 сут прочность растворов, твердеющих при температуре 1 °С, вдвое меньше, чем при температуре твердения 20 °С. Поэтому зимой для каменной кладки и замоноличивания швов в сборных элементах используют раствор с маркой на одну-две ступени выше, чем летом. В необходимых случаях при возведении каменных, крупноблочных и крупнопанельных конструкций в зимних условиях применяют растворы марок 50 и выше с противоморозными добавками (поташем, нитритом натрия, нитратом кальция с мочевиной). Температура кладочного раствора в момент укладки должна быть не менее 15 °С при температуре наружного воздуха —11…—20 °С и не менее 20 °С при температуре воздуха ниже —20 °С. Раствор для монтажных швов крупнопанельных и крупноблочных стен в момент его разравнивания должен быть на 10 °С теплее, чем для обычной кладки. Отделочные растворы подразделяют на штукатурные и декоративные. Применение их в построечных условиях (т.е. оштукатуривание мокрым способом) допускается в виде исключения, когда обоснована невозможность использования индустриальных методов отделки поверхностей. К штукатурным относят известковые, цементно-известковые, цементные и известково-гипсовые растворы. Известковые растворы хорошо сцепляются с основанием и относительно мало изменяются в объеме при колебаниях температуры и влажности окружающего воздуха. Эти растворы рекомендуется применять для оштукатуривания внутренних стен, перегородок, перекрытий в помещениях с относительной влажностью воздуха меньше 60%, а также наружных стен, не подвергающихся систематическому увлажнению. Известковые растворы медленно твердеют и долго просыхают. Цементно-известковые и цементные растворы используют для получения прочных, быстротвердею-щих и водостойких штукатурок. Их применяют при отделке цоколей, карнизов, парапетов, наружных стен и других конструкций, систематически увлажняющихся при эксплуатации. Известково-гипсовыми растворами оштукатуривают внутренние деревянные и каменные стены, а также наружные стены в районах с устойчивым сухим климатом. Введение гипса существенно увеличивает скорость твердения и прочность сцепления известкового раствора с основанием, особенно деревянным. Декоративные растворы и составы, как это следует из их названия, предназначены для придания определенных архитектурно-художественных качеств фасадам и интерьерам зданий. Чаще всего декоративные цветные растворы используют при заводской отделке лицевых поверхностей стеновых панелей и крупных блоков. В зависимости от вида отделки применяют декоративные растворы (известко-во-песчаные, цементно-песчаные), а также декоративные составы (полимерцементные, цементно-пер-хлорвиниловые). Кроме прочности на сжатие и необходимого сцепления с основанием декоративные растворы должны в течение всего периода эксплуатации сохранять первоначальный цвет, текстуру и другие качества независимо от воздействия окружающей среды. Поэтому к таким растворам предъявляют дополнительные требования по морозо-, свето- и водостойкости. Стабильность этих показателей во времени зависит в основном от свойств компонентов растворов. К вяжущим для декоративных растворов и составов, наносимых на наружные поверхности зданий, относятся белый и цветные портландцемента, полимерце-менты. Для отделки интерьеров чаще применяют известь, гипс, гипсополимерцемент, цементно-перхлор виниловое вяжущее. Красящие добавки — это свето-, щелоче- и кисло тостойкие пигменты природного или искусственного происхождения, например оксид хрома, железный сурик, графит. Из белых пигментов наиболее употребительны известь, мраморная мука, белый портландцемент. Заполнителями декоративных растворов служат промытые кварцевые пески либо каменная крошка, получаемая при дроблении горных пород. Используют также керамическую, стеклянную, угольную, разноцветную пластмассовую крошку с размером частиц 2…5 мм, приклеиваемую на полимерцементном составе (внешняя отделка) или водоэмульсионной краске ВА-27 (отделка интерьеров). В необходимых случаях для получения искрящихся поверхностей в состав раствора вводят слюду или дробленое стекло. Строительные растворы изготовляют, как правило, централизованно на автоматизированных растворных заводах или узлах и оттуда доставляют на объекты в виде готовых пластичных смесей. При значительном удалении строительного объекта от завода рекомендуется использовать сухие растворные смеси, которые затворяют водой на месте производства работ. Сухие смеси должны иметь влажность не более 1% по массе; их поставляют в упаковке, исключающей возможность увлажнения. — Классификация, свойства и требования к строительным растворам. Раствором называется рационально подобранная смесь, состоящая из мелкого заполнителя, вяжущего и воды, способная с течением времени превращаться в камневидное состояние. Растворы по характеру твердения делятся на гидравлические и воздушные. Первые способны схватываться и твердеть во влажных, а вторые — в воздушных условиях окружающей среды. Растворы бывают простые и сложные: простые состоят из одного, а сложные — из нескольких вяжущих веществ, например известково-песчаные, цементно-песчаные и тому подобные растворы являются простыми, а известково-цементные, известково-гипсовые и др. — сложными. В зависимости от . объемной массы растворы можно разделить на две группы: к первой относятся тяжелые, или холодные (объемной массой более 1500 кг/м3), а ко второй — легкие, или теплые растворы (объемной массой менее 1500 кг/м3). По характеру работы существуют растворы, применяемые для кладки стен из кирпича, блоков и панелей, штукатурные, декоративные и растворы специального назначения (акустические, теплоизоляционные, гидроизоляционные, инъекционные, кислотоупорные и для устройства полов). Качество растворов регламентируется их основными свойствами: прочностью на сжатие, подвижностью, степенью расслаивания (или воздухоудерживающей способностью). Прочность раствора определяют на образцах кубической формы, изготовленных из песка, вяжущего и воды; она колеблется в широких пределах — от 4 до 300 кгс/см2. Раствор высокой марки требуется только при производстве кладочных работ из камней неправильной формы, в других случаях прочность раствора мало влияет на прочность кладки. Подвижность —- способность раствора растекаться на горизонтальной поверхности под действием внешних сил, она характеризуется глубиной погружения (в см) в свежеприготовленный раствор металлического конуса. Этот физический показатель зависит от назначения раствора и принимается равным: для кирпичной кладки — 9—13 см, для бутовой 4—6 см (в случае уплотнения вибрацией 1—3 см), для штукатурки от 6 до 11 см. Степень расслаиваемости, или водоудер-живающая способность, имеет важное значение, так как пористое основание (кирпич) отсасывает воду и может обезводить раствор, а следовательно, нарушить нормальный ход его твердения. Кроме того, растворы с низкой водоудерживающей способностью расслаиваются в процессе транспортирования. Воздухоудерживающая способность (зависящая от дисперсности компонентов) позволяет повысить подвижность растворной смеси, снизить расход вяжущего, уменьшить стоимость раствора. Для приготовления растворов применяют различные вяжущие вещества: строительный гипс, известковое тесто, молотую известь, портландцемент. Строительный гипс используют в основном как добавку в штукатурные растворы. Известь не должна содержать в своем составе пережога, активность ее должна быть не менее 60%. Гидравлические вяжущие применяют невысоких марок, так как к прочности растворов не предъявляют больших требований В качестве мелкого. заполнителя обычно применяют природные пески, которые не должны содержать в своем составе вредных примесей (глины, пыли и органических веществ). Кроме того, регламентируется крупность зерен частиц песка, например для бутовой кладки крупность зерен не должна превышать 5 мм, для кирпичной — 2,5 мм. Свойства растворов можно регулировать в широких пределах путем введения в их состав различных добавок. Так, дисперсные (глину) и пластифицирующие (сульфитно-спиртовую барду) вещества используют для улучшения пластических свойств, гидрофобные (омыленный едкой щелочью пек) —для повышения воздухоудерживаю-щей способности. Вовлечение воздуха в состав растворов происходит путем захватывания и удержания пеной больших объемов воздуха. Пена образуется в процессе перемешивания вяжущего, песка, гидрофобизатора и воды. В некоторых случаях приходится регулировать время схватывания и твердения раствора, т. е. замедлять или ускорять процесс его твердения. Для этого применяют ускоряющие или замедляющие твердение добавки. К первым относят хлористый кальций, ко вторым — сульфитно-спиртовую барду, молотую известь, глюкозу и другие добавки, используемые главным образом в гипсовых растворах. При производстве кладочных работ в зимнее время в целях понижения температуры замерзания воды в состав растворов вводят противоморозные добавки — поташ или нитрит натрия, добавляют хлористый кальцин или хлористый натрий. При производстве кладочных работ могут быть применены как воздушные (глиняные, известково-песчаные и гипсопесчаные), так и гидравлические растворы; первые имеют низкую марку и замедленное твердение, вторые обладают значительной прочностью и сравнительно небольшим сроком твердения. Глиняные растворы применяют в сельском малоэтажном строительстве главным образом в условиях, когда исключается воздействие на кладку атмосферных и других вод. Для улучшения свойств в состав глиняных растворов вводят добавки — цемент, известь, гипс, эмульсии и т. д. Известково-песчаные растворы, несмотря на низкую марку и медленное твердение, довольно широко распространены в строительстве. Их свойства улучшают, применяя в качестве вяжущего молотую известь,— это повышает марку раствора и резко сокращает процесс твердения. Гипсопесчаные растворы ранее не применялись для производства кладочных работ из-за быстрого схватывания и твердения гипса. Только после определения добавок, замедляющих твердение этих растворов, они стали широко использоваться в строительстве. Гидравлические растворы довольно часто применяют для кладочных работ, так как они имеют высокую марку и сравнительно небольшое время твердения и, как уже говорилось, не боятся систематического воздействия на них атмосферных и других вод. Особенно часто гидравлические растворы используют при кладке фундаментов, где применение воздушных растворов исключено. В настоящее время потребность в растворах для производства отделочных работ резко сокращена, так как строительные работы ведутся индустриальными методами. Декоративные растворы состоят из гидравлических или минеральных вяжущих, гранитной крошки, мелкого заполнителя, воды и щелочеустойчивых красящих веществ. Кислотоупорные растворы применяют для предохранения поверхностей от разрушающего воздействия кислот и щелочей; их изготовляют на базе жидкого стекла, кремнефтористого натрия и кислотоустойчивых мелких заполнителей. Приготовление, транспортирование растворов. Контроль качества. Технико-экономические показатели. На строительную площадку может поступать готовый раствор заданной подвижности или сухие компоненты в отдозированцом. виде, которые затворяют водой на месте производства работ. Как правило, растворы изготовляют на специализированных автоматизированных растворосмесительных узлах, и только при необходимости получения малых объемов растворов их приготовляют на строительной площадке. Способы изготовления и транспортирования растворов зависят от условии производства работ, целесообразность выбора определяется технико-экономическими обоснованиями. Растворы изготовляют обычно в растворосмесителях периодического или непрерывного действия емкостью 150, 375 и 750 л. Продолжительность перемешивания компонентов смеси в этих механизмах колеблется от 1,5 до 5 мин. Растворы транспортируют от места изготовления на объекты строительства в специально оборудованных автоцистернах с автоматической разгрузкой или в автосамосвалах. На место производства работ растворы подают специальными растворонасосами. Если раствор .перевозят на большое расстояние, то во избежание расслаивания его периодически перемешивают, для чего цистерны оборудуются специальными мешалками. Контроль качества растворов заключается в проверке свойств исходных материалов, правильности дозирования и времени перемешивания, Кроме того, определяют удобоукладываемость смеси, прочность раствора. Стоимость растворов в значительной степени зависит от стоимости их изготовления, которая, в свою очередь, определяется емкостью и количеством растворомешалок в инвентарных установках. Читать далее: Классификация строительных материалов Общие сведения о каменных материалах Коррозия природного камня и меры защиты от нее Использование отходов камнеобработки Материалы и изделия из природного камня Добыча и обработка природного камня Главнейшие горные породы, применяемые в строительстве Породообразующие минералы Общие сведения о природных строительных материалах Стандартизация строительных материалов

применение в строительстве, состав, свойства и марки цементных и известковых растворов

Растворы в строительстве – необходимый материал для возведения любых построек: и габаритных, и легких. Эти смеси подразделяют на несколько видов: строительные растворы приготавливают на цементной, известковой или гипсовой основе, также эти вещества могут быть скомбинированы.

Существует градация по качественным показателям, по пропорциям вяжущего компонента и заполнителя, а также другим характеристикам.

Виды строительных растворов и их состав

Строительный раствор (ГОСТ 5802-78) представляет собой смесь вяжущего вещества и заполнителя (песка) с водой. Такая смесь имеет главное свойство затвердевать после укладки. С помощью раствора происходит связывание воедино отдельных кирпичей, блоков, камней и т. п.



Прочность такой связки зависит от качества применяемого раствора. Применение строительных растворов в строительстве зависит от используемого материала постройки: для каждого материала необходимо использовать определенный вид раствора.

При возведении душа и туалета применяют различные растворы. В зависимости от входящего в состав строительного раствора вяжущего вещества их можно разделить на несколько групп. Основные виды растворов в строительстве – это цементные, гипсовые, известковые и комбинированные.



Цементные растворы готовят на основе цемента или портландцемента. Основным компонентом гипсовых растворов является гипс. В состав известковых растворов входит воздушная или гидравлическая известь.



Комбинированные растворы могут быть приготовлены на основе гипса и извести, цемента и глины, цемента и извести и т. п.

Известь обладает более выраженными вяжущими свойствами, поэтому все другие компоненты приравнивают к ее объему.

Для применения растворов в строительстве и приготовить качественный материал, руководствуясь только количественным соотношением вяжущих веществ и заполнителя, не всегда возможно, так как кроме подобного соотношения необходимо учитывать еще и основные свойства компонентов, т. е. жирность, марку, количество примесей и т. д.

Простые и сложные растворы для строительства и их пропорции

От качества приготовленного раствора во многом зависит долговечность конструкции летнего душа и туалета и их отделки. Различают простые и сложные растворы для строительства: простой состоит из одного вяжущего компонента и заполнителя (известкового, глиняного, цементного), а сложный — из двух вяжущих компонентов и заполнителя (цементно-известкового).



Для простых растворов используются обозначения, где на первом месте указана массовая часть вяжущего компонента, а на втором — массовая часть заполнителя (1 : 5 и т. п.).



В сложных растворах массовые части указываются в следующей последовательности: вяжущий компонент, известковое тесто, заполнитель. Оптимальные пропорции сложных растворов для строительства составляют 1:1:6. Введение нескольких вяжущих компонентов оказывает влияние на структуру и свойства раствора. Добавление глины придает большую пластичность цементному раствору, то есть она выступает в роли пластификатора.

В сложных растворах объем главного вяжущего компонента условно принимают за единицу. Остальные вещества обозначаются числами, которые указывают, сколько объемных частей необходимо на одну часть основного вяжущего компонента. Главный вяжущий компонент обладает более выраженными вяжущими свойствами по сравнению с остальными веществами, входящими в данный раствор. Поэтому название растворов дается согласно наименованию основного вяжущего вещества. Так, например, в составе известково-глиняного-раствора присутствуют два вяжущих вещества — известь и глина.

Жирные и тощие строительные растворы

Существуют жирные, тощие и нормальные растворы для строительства: каждый из них обладает свойствами, которые делают их пригодными или непригодными для строительных работ. Жирные растворы более пластичные, но склонны к образованию трещин.



Тощие растворы слишком жесткие, поэтому не обладают достаточной прочностью. При возведении летнего душа и туалета рекомендуется использовать нормальные растворы, так как они обладают достаточной пластичностью и не дают трещин при высыхании, а их усадка минимальна. Для определения жирности раствора достаточно посмотреть на весло, которым его перемешивают. Если раствор только испачкал весло, то раствор тощий. Слегка прилипший раствор является нормальным, а сильно прилипший раствор свидетельствует о его жирности.



Растворы можно разделить на тяжелые, плотность которых в сухом состоянии составляет более 1500 кг/м3, и легкие, плотность которых не превышает 1500 кг/м3.



По назначению растворы делятся на кладочные (предназначенные непосредственно для кладки кирпича, камня и печных блоков), отделочные (для отделки печей) и специальные.

Марки строительных растворов по прочности и подвижности

Как кирпич, цемент и другие стройматериалы, применяемые в строительстве, растворы различаются маркой. Она определяется в зависимости от способности раствора выдерживать нагрузку на сжатие. Существуют следующие марки строительных растворов для кладки: 0, 2, 10, 25, 50, 75, 100, 150, 200. Для возведения летнего душа и туалета подходят растворы только марок 150 и 200. Показатель марки строительных растворов по прочности устанавливается опытным путем при испытании кубика из него размером 70 X 70 мм на 25-й день при температуре около 20°С. Для этого пробы необходимо брать на разных этапах замеса (в начале, середине и конце).



Для равномерного заполнения вертикальных и горизонтальных швов кладочным раствором необходимо, чтобы он был достаточно подвижным и мог удерживать влагу. Понятно, что эти свойства зависят от характеристик и соотношения составляющих. Для различных работ применяют различные марки строительных растворов по подвижности: ее можно измерить глубиной погружения в раствор конуса-эталона, обладающего определенными параметрами. Чем глубже погружение конуса, тем более подвижным считается раствор. Кладочный раствор обладает подвижностью 9-13 см для обыкновенного глиняного кирпича, 7-8 см — для пустотелого кирпича, 13-15 см — для бутовой кладки и 5-7 см — для оштукатуривания.

Состав известкового раствора для строительства

Такой раствор готовят из известкового теста (1 часть), полученного из извести и воды, и речного песка (2-4 части). В известковое тесто при постоянном помешивании всыпать песок. Все хорошо перемешать до получения массы однородной консистенции. В том случае, если раствор липнет к лопатке, то это означает, что он слишком жирный.



Снизить степень жирности можно, введя добавочное количество песка. Если же полученный раствор невозможно удержать на лопатке при зачерпывании, то добавляют известь. Известковый раствор используют для строительства душа и туалета и внутренних штукатурных работ, поскольку это раствор низкой марки. В работе он не создает проблем, поскольку характеризуется удобством в укладывании и хорошей адгезией.

Цементный раствор: состав, свойства и приготовление

Цементные растворы благодаря своему составу и свойствам являются наиболее прочными, они способны затвердевать как на воздухе, так и при повышенной влажности и даже в воде. Начало схватывания цементных растворов начинается примерно через 30-40 минут, а окончательное затвердевание происходит через 10-12 часов. Благодаря высоким прочностным свойствам цементных растворов и их влагостойкости эти материалы используются для строительства капитальных стен, кладки фундамента, возведения элементов уличных построек, чаще всего располагающихся в условиях повышенной влажности или в зоне ее сильных перепадов.



При кладке фундамента на влажном грунте и возведении стен летнего душа рекомендуется применять смешанные цементные растворы. Они чаще всего состоят из двух вяжущих элементов и заполнителя. Примером такого раствора может быть смесь цемента, известкового теста и песка. При застывании подобный раствор обладает высокой прочностью и влагостойкостью. Для его приготовления понадобится 1 часть цемента, 2 части известкового теста и от 6 до 12 частей песка.

Для приготовления стандартного цементного раствора необходимо взять цемент (1 часть), речной песок (2-5 частей) и воду. Ингредиенты необходимо соединить, а затем тщательно перемешать. Полученный таким образом раствор следует использовать по назначению в течение часа. Если необходимо получить особенно пластичную массу, то рекомендуется уменьшить количество песка до 2-3 частей.



Цементный раствор используют для кладки стен в зимних условиях методом замораживания, возведения стен, толщина которых не превышает 25 см, и фундаментов. Кроме того, цементный раствор рекомендуется применять для возведения стен при облегченной кирпичной кладке и стен в помещениях с высоким уровнем влажности.

Для получения цементного раствора цемент и песок необходимо смешать в сухом виде, после чего затворить водой.

Цементно-известковый и глиняный растворы: состав, применение и как приготовить



В состав цементно-известкового раствора входит цемент (1 часть), речной песок (6-8 частей) и известковое тесто (2 части). Для его приготовления сначала необходимо соединить и перемешать песок и цемент, затем в полученную смесь добавить известковое тесто и снова все тщательно перемешать до получения вязкой массы однородной консистенции. Применение сложного цементно-известкового раствора рекомендовано использовать при строительных работах в нормальных условиях, в основном он подходит для оштукатуривания дворового туалета.



В состав известково-глиняного раствора входит глиняное тесто (1 часть) и известковое тесто (0,4 части), а также речной песок (4-5 частей). Известковое тесто необходимо смешать с глиняным, а затем в полученную смесь при постоянном помешивании добавить сухой песок. После этого следует все перемешать и использовать раствор по назначению.



По сравнению с цементно-известковым цементно-глиняный раствор считается более прочным и быстро схватывающимся. Кроме того, его легко транспортировать, так как он не расслаивается при тряске.

Цементно-глиняный раствор можно применять при работе в зимних условиях, так как глина удерживает влагу, которая при размораживании повышает прочность раствора. Глина должна иметь тонкомолотую структуру. Добавлять ее следует в равном соотношении с цементом.



Как приготовить глиняный расвор для строительства легких сооружений? Для приготовления известково-гипсо-глиняного раствора понадобятся гипс (1 часть), глиноизвестковый состав (3-4 части) и вода. Большую и глубокую посуду следует наполнить водой, затем всыпать туда гипс и быстро перемешать, затем добавить глино-гипсовую смесь. После этого все следует тщательно перемешать до получения однородной массы без комков.



Известково-гипсовый раствор обладает более высокими прочностными характеристиками, чем известковый.

В зависимости от вида работ потребуется разное количество раствора.

Состав и применение извести и растворов

>

Состав и применение извести и растворов.

Качественный раствор имеет жизненно важное значение для всех кирпичных или блочных стен, потому что он связывает элементы вместе, таким образом, он помогает выдерживать вес, приложенный к стене, и герметизирует швы, обеспечивая защиту стены от атмосферных воздействий. Строительный раствор определяется как паста, полученная путем добавления воды к смеси мелких заполнителей и вяжущего материала, т.е. глина, гипс, известь или цемент или их комбинация. Образовавшийся таким образом материал способен схватываться и твердеть. Для получения наилучших результатов при приготовлении раствора необходимо соблюдать несколько простых правил. Эти правила:

·         Использование хороших материалов.

·         Выбор соотношения смешивания, которое дает наилучший результат в любой конкретной ситуации.

МАТЕРИАЛЫ.

Чтобы сделать хороший раствор, необходимо использовать материалы хорошего качества. Материалы для раствора следующие:

Цемент.

Цементы, используемые для строительных растворов, должны быть хорошего качества, чему способствуют способ хранения цемента и срок его годности. Цемент следует хранить над землей в сухом помещении без влаги. Влажная среда влияет на срок годности цемента. Цемент имеет ограниченный срок годности – не используйте его, если он стал комковатым.

Гашеная известь

Известь добавляется, чтобы сделать раствор более кремообразным, более пригодным для обработки и долговечным. Он состоит из оксида или гидроксидов кальция. Это помогает свести к минимуму растрескивание при высыхании смеси.

Заполнитель

Песок является компонентом раствора в виде мелкого заполнителя. В зависимости от связывающей среды или использования используются различные типы песка, от крупного или острого песка до мелкого песка. Песок, используемый для раствора, не должен содержать примесей, которые ухудшают его функциональность.

Вода

Вода для приготовления растворов должна быть чистой, свежей и свободной от примесей. Согласно общему правилу

, если вода пригодна для питья (питьевая), ее можно использовать для приготовления раствора.

Добавка

Добавка – это химическое вещество, добавляемое в строительный раствор для воздействия или улучшения того или иного свойства, необходимого в строительном растворе. Они должны использоваться только в строгом соответствии с инструкциями производителя и не должны использоваться вместо извести.

Пигменты, добавляемые для окраски строительного раствора, не должны превышать 10 процентов от веса цемента в смеси, и их следует тщательно смешивать с другими материалами перед добавлением воды. Рекомендуется сделать образец цветного раствора и дать ему полностью высохнуть перед началом работы, чтобы убедиться, что желаемый цвет достигнут.

СМЕСЬ.

Под смесью понимается пропорция компонентов раствора и метод их смешивания для достижения однородного результата.

В таблицах ниже приведены пропорции компонентов любого строительного раствора в зависимости от вяжущего.

ПРОПОРТЫ СМЕСИ ДЛЯ ЦЕМЕНТНОГО РАСТВОРА.

ВИД РАБОТЫ	ЦЕМЕНТ	ПЕСОК
Кирпичная кладка	1	4-5
Штукатурка (а) внутренняя                  (b) внешний вид	1 1	4 5-6
Наведение	1	1-3
Армированная кирпичная кладка	1	3
Фонд	1	3-4

ПРОПОРТЫ СМЕСИ ДЛЯ ИЗВЕСТКОВОГО РАСТВОРА.

ТИП ИЗВЕСТКОВОГО РАСТВОРА	ИЗВЕСТЬ	ПЕСОК	МОДУЛЬ КРУПНОСТИ ПЕСКА	ВИД РАБОТЫ
Жирная известь*	1-2 1,5	2-3 2-3	2-3 2-3	Штукатурка указывая
Известь гидравлическая**	2-3	1,5-2,5	1,5-2,5	Кирпичная кладка

*жирная известь имеет высокое содержание оксида кальция, который может быть гидратированным или негидратированным.

** Гидравлическая известь содержит в небольших количествах кремнезем, глинозем и окись железа.

СПОСОБ СМЕШИВАНИЯ.

Раствор, смешанный на месте

При смешивании на месте важно тщательно измерять объем материала в подходящем контейнере

(например, ведре) или пакетной коробке, а не лопатами. Используются головные уборы, однако их использование не рекомендуется, особенно старые с неровными кончиками или краями.

Механическое смешивание

Обычно это делается в бетономешалке. Небольшое количество воды для затворения помещается в

смеситель, затем песок, цемент и известь. Затем медленно добавляют еще воды, чтобы получился густой кремообразный раствор. Каждую партию следует тщательно перемешивать в течение трех минут, чтобы добиться однородной консистенции.

Ручное смешивание

Смешивание следует производить в чистой тачке или на смесительной доске во избежание загрязнения.

Сырье следует смешивать и смешивать до получения однородного цвета. Затем медленно добавляют воду, постоянно переворачивая смесь, пока не образуется густой кремообразный раствор.0003

получен. Важно, чтобы строительные растворы использовались в течение часа после смешивания и не должны подвергаться повторному отпуску путем добавления воды.

ТИПЫ РАСТВОРОВ.

Известковый раствор

Известковый раствор представляет собой смесь извести, песка и воды. Известь, используемая для строительного раствора, может быть жирной или гидравлической известью (описание см. в сноске к таблице выше). Жирная известь затвердевает, теряя воду или поглощая углекислый газ из атмосферы.

Гидравлическая известь содержит кремнезем, глинозем и оксид железа в небольших количествах. При смешивании с водой образует замазку, которая схватывается и затвердевает под водой. Песок в известковом растворе действует как примесь и уменьшает его усадку.

ПРИМЕНЕНИЕ.

·         Известь гашеная жирная используется для приготовления раствора для штукатурных работ.

·         Известь гидравлическая применяется для кладки дымоходов и малонагруженных надстроек зданий. Как правило, известковый раствор не подходит для заболоченных участков и влажных условий.

Цементный раствор

Обычная смесь состоит из 1 части цемента и 3 частей песка по объему. Он используется там, где требуется очень высокая прочность, например, в опорах или стенах, несущих большие нагрузки; также там, где требуется высокая степень непроницаемости, например, в опорах и стенах ниже уровня влажного слоя. Его труднее смешивать, чем известковый раствор, с ним сложнее работать и он менее пластичен. Цементный раствор более склонен к усадке, чем известково-цементный раствор.

Известково-цементный раствор

Известково-цементный раствор также известен как композиционный или «композитный» раствор, защитный или мерный раствор. Смесь содержит известь, цемент и песок в пропорциях в зависимости от требований работы. Удовлетворительная смесь для большинства работ: 1 часть гашеной извести

, 1 часть цемента и 6 частей песка по объему. Для улучшения удобоукладываемости увеличьте количество извести и уменьшите количество цемента. Подходящая смесь состоит из 1 части цемента, 2 частей извести и 9 частей песка. Лучше всего подходит известково-цементный раствор, так как он сочетает в себе преимущества хорошей удобоукладываемости и ранней прочности. Его следует израсходовать в течение часа после смешивания, однако он не подходит для работ ниже уровня влажного пола.

Затирка.

Затирка представляет собой жидкотекучий цементный раствор, который используется для заполнения швов и пустот в каменной кладке, а также для ремонта трещин. Он в равной степени используется для повышения несущей способности почвы путем инъекций. Он используется для заполнения трещин, образовавшихся после схватывания и затвердевания бетона при строительстве плотин.

Затирка отличается от раствора своей текучестью и заливается, а не распределяется мастерком, как обычный раствор. Состоит из цемента, мелкого или крупнозернистого песка, воды. По желанию можно добавить затирочную смесь. Водоцементное отношение должно быть низким, чтобы повысить прочность и уменьшить усадку.

Торкретирование.

Это нанесение раствора или бетона под пневматическим давлением через цементный пистолет.

Торкрет может быть определен как раствор, состоящий из цемента и песка, который транспортируется через оборудование, известное как пистолет. Материал пневматически нагнетается на опорную поверхность через сопло, в которое с высокой скоростью добавляется вода. Смесь выходит из сопла с очень высокой скоростью и ударяется об обрабатываемую поверхность. В процессе более крупные частицы отскакивают от поверхности, оставляя превосходный связующий слой мелкозернистого цементного раствора на опорной поверхности.

ХАРАКТЕРИСТИКИ ХОРОШЕГО РАСТВОРА.

Основные свойства раствора:

·         прочность,

·         хорошая связь со строительными блоками,

·         устойчивость к атмосферным воздействиям.

Ключевые свойства сырых растворных смесей:

·         подвижность,

·          удобоукладываемость и

·         водоудержание.

Нравится:

Нравится Загрузка…



Кирпичная кладка | Что такое миномет?

Кладочный раствор представляет собой однородную смесь, полученную из смеси песка, воды и неорганического конгломерата , который может быть известковым, гипсовым или цементным.

1 Композиция каменной каменной раствора

1.1 Конгломератный

1,2 песка

1,3 Вода

1,4 Добавки

2 Типы минометов

2.1 Цементные минонды

2.2 Liems MITARS MASONRY

2.1 Цементные минонды

2. 2 Liem0003

2.3 Половинные строительные растворы для кладки

3 Использование строительного раствора

4 Связанные статьи

Эта изменчивость конгломерата является причиной классификации строительных растворов в соответствии с их составом, и мы обсудим это более подробно позже.

Состав кладочного раствора

В базовой схеме состав кладочного раствора определяется тремя элементами , хотя важно подчеркнуть возможность добавления добавок, которые придают раствору определенные характеристики, тем самым расширяя тем более его виды.

Ниже мы объясним суть каждого компонента:

Конгломерат

Это ключевой компонент , так как он отвечает за создание полного союза между песком и водой , производя однородное и стабильное вещество.

Обычно его структура состоит из очень мелких частиц, таких как порошок, или он может иметь пастообразную консистенцию.

Наиболее часто используемым конгломератом является цемент , за ним следуют известь и гипс. Любой из этих элементов при взаимодействии с водой (гидратации) образует растворную кладочную смесь, находящуюся в пластичном состоянии.

Впоследствии он станет жестким из-за того, что паста застряла в промежуточных пространствах песка.

Статистически количество конгломерата прямо пропорционально втягиванию раствора.

Песок

В отличие от предыдущего, этот компонент, кварцевый песок , имеет наибольшую долю в смеси; от 40% до 80% .

Это минеральный и гранулированный материал, который может быть известняковым или кремнистым по своей природе, максимальный размер которого не должен превышать 4 мм.

Этот компонент является краеугольным камнем кладочных растворов, основой, на которой осуществляется гидратация вяжущего, так как это инертный материал, неспособный вступать в химическую реакцию с другими соединениями.

Песок снижает усадку и повышает механическую прочность .

Вода

Этот элемент обеспечивает химические условия, подходящие для гидратации конгломерата, поэтому он является основным фактором, определяющим пластичность кладочного раствора .

Количество воды в смеси варьируется в зависимости от термических условий, конгломерата, количества песка и ожидаемой консистенции.

Кроме того, это количество обратно пропорционально механической стойкости раствора, но прямо пропорционально его втягиванию и пористости.

Вода для затворения должна иметь минимальный pH 5 , а также низкую концентрацию ионов сульфата и хлора, углеводов и органических соединений.

Добавки

Добавки могут быть органическими или неорганическими по своей природе , и они вносят изменения в величины характеристик пластического состояния строительного раствора. Это могут быть жидкие составы (эмульсии) или порошкообразные составы .

Большинство из них являются реологическими модификаторами или модификаторами схватывания. А их доля в растворной смеси зависит от количества цемента; на их вес.

Кроме того, существуют некоторые соединения, называемые добавками, которые определяют характеристики затвердевшего состояния смеси.

Существуют даже пигменты и волокна, которые изменяют другие аспекты традиционной кладки из раствора.

Типы строительных растворов

Наиболее известная классификация строительных растворов определяется типом конгломерата.

Основными типами растворов являются следующие:

Растворы цементные кладочные

Растворы цементные кладочные представляют собой растворы с типичным составом песка и воды, где цемент выступает в качестве связующего. Характеризуется развитием высокая прочность на сжатие .

Его удобоукладываемость зависит, следовательно, от количества цемента и песка, по этой причине пески со следами ила и глины обычно используются для улучшения этого аспекта смеси, хотя это влияет на ее сопротивление.

Кладочный известковый раствор

Кладочный известковый раствор представляет собой традиционный раствор , состоящий из песка, воды и извести, который может быть воздушным или гидравлическим. Наиболее часто используется воздушная известь с использованием белой или серой извести (доломитовой).

Песок в этих смесях играет очень важную роль , так как он должен регулировать трещины за счет сжатия смеси во время реакции карбонизации.

Половинные кладочные растворы

Называются так потому, что возникают в результате соединения 2 конгломератов . Наиболее часто используется комбинация, которая связывает известь с цементом .

Вероятно, это самый эффективный тип строительного раствора, поскольку он приобретает подходящую консистенцию для удобоукладываемости. Кроме того, он обладает хорошей водоудерживающей способностью и высоким значением сопротивления.

Однако величины каждой характеристики зависят от числовых зависимостей компонентов.

Применение строительного раствора

Применение строительного раствора разнообразно. С общей точки зрения минометы могут выполнять конструктивную функцию . Они могут использоваться при возведении конструктивных элементов или выполнять кладочные функции , выполняя роль клея или наполнителя.

Кроме того, строительные растворы могут использоваться в качестве покрытий , используемых в качестве тканей, штукатурок или штукатурок.

Принимая во внимание вышеизложенное, у нас есть дополнительная классификация строительных растворов, на этот раз в зависимости от использования:

• Клеевые растворы: из-за особых условий строительной системы, частью которой он является, он должен обладать особыми свойствами. , такие как значительная устойчивость к поглощению напряжений.
• Растворы для заполнения: подходят для каменной кладки, эти растворы обычно заполняют, например, полости в стенах.

Одним из требований является то, что они должны развивать хорошую стойкость, сравнительно аналогичную предыдущим минометам.

• Шпаклевочные или штукатурные растворы: их функции чисто эстетические, они обеспечивают однородность и регулярность на поверхности рассматриваемого элемента.

Сопротивление приобретает почти нулевое влияние; самым важным фактором является постоянство.

Связанные статьи

• Бетонная направляющая.
• Самовыравнивающийся цемент.
• Полированный бетон.

Используйте эти кнопки, чтобы поделиться одним щелчком мыши в вашей любимой социальной сети.

Н, О, С или М

Понимание различий для вашего следующего проекта

По

Хуан Родригес

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.08.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель

Раствор — это элемент, который связывает кирпичи или другие элементы каменной кладки вместе и придает структурную прочность стене или другой конструкции. Существует четыре основных типа растворных смесей: N, O, S и M. Каждый тип смешивается с различным соотношением цемента, извести и песка для получения определенных характеристик, таких как гибкость, связующие свойства и прочность на сжатие. Лучший тип раствора и его использование зависят от применения и различных технических требований к проекту строительства каменной кладки.

Совет

Растворный материал изготавливается из портландцемента, гашеной извести и песка в определенных пропорциях, отвечающих требуемым спецификациям.

Раствор Thinset представляет собой влагостойкий клей, изготовленный из портландцемента, воды и мелкого песка, который используется в проектах, связанных с цементными плитами, душевой плиткой, фартуками и душевыми поддонами.

Строительная смесь типа N

Раствор типа N обычно рекомендуется для наружных и надземных стен (включая каменный шпон), которые подвергаются воздействию суровых погодных условий и высоких температур. Растворная смесь типа N имеет среднюю прочность на сжатие и состоит из 1 части портландцемента, 1 части извести и 6 частей песка. Это смесь общего назначения, подходящая для надземных, наружных и внутренних несущих конструкций. Это также предпочтительная растворная смесь для кладки из мягкого камня (например, известняка). Тип N чаще всего используется домовладельцами и является лучшим выбором для общего применения. Обычно он достигает 28-дневной прочности в диапазоне 750 фунтов на квадратный дюйм (psi).

Наконечник

Хорошей практикой является применение рулонной гидроизоляционной мембраны для герметизации кладочных работ после их завершения.

Растворная смесь типа O

Растворная смесь типа О имеет относительно низкую прочность на сжатие, всего около 350 фунтов на квадратный дюйм. Применяется в основном для внутренних, надземных, ненесущих стен. Тип O может использоваться в качестве альтернативы типу N для некоторых внутренних применений, но его использование снаружи ограничено из-за его низкой конструктивной способности. Не рекомендуется в районах с сильным ветром. Тем не менее, растворная смесь типа О идеально подходит для повторной заделки и аналогичных ремонтных работ на существующих конструкциях благодаря своей консистенции и простоте применения.

Растворная смесь типа S

Предлагая высокую прочность на сжатие более 1800 фунтов на квадратный дюйм и высокую прочность на растяжение, раствор типа S подходит для многих проектов на уровне земли или ниже. Он очень хорошо выдерживает давление грунта, ветровые и сейсмические нагрузки. Тип S является распространенным выбором для многих применений ниже уровня земли, таких как каменные фундаменты, смотровые колодцы, подпорные стены и канализация, а также проекты на уровне земли, такие как кирпичные внутренние дворики и пешеходные дорожки. Хотя раствор типа S должен иметь минимальную прочность на сжатие 1800 фунтов на квадратный дюйм, его часто смешивают для прочности от 2300 до 3000 фунтов на квадратный дюйм.

Совет

Если вы работаете со стеклянными блоками, вам понадобится специальный белый раствор для стеклянных блоков. Хотя технически он считается минометом типа S, он специально разработан, чтобы превысить требования прочности миномета типа S для этого типа проекта.

Растворная смесь типа M

Растворная смесь типа М содержит наибольшее количество портландцемента и рекомендуется для тяжелых нагрузок и применения ниже уровня земли, включая фундаменты, подпорные стены и подъездные пути. В то время как раствор типа M обеспечивает прочность на сжатие не менее 2500 фунтов на квадратный дюйм, он обладает относительно плохой адгезией и герметизирующими свойствами, что делает его непригодным для многих открытых применений. Тип M предпочтительнее для использования с натуральным камнем, поскольку он обеспечивает такую ​​же прочность, как и камень.

Совет

Если вы работаете над таким проектом, как костровая яма, камин или дымоход, вам потребуется использовать специальный высокотемпературный раствор, также известный как огнеупорный раствор, который разработан для работы при высоких температурах.

Растворная смесь типа К

Раствор типа K редко используется для нового строительства, но может быть рекомендован для реставрации или других специальных применений. Он предлагает очень низкую прочность на сжатие всего около 75 фунтов на квадратный дюйм. Из-за своей мягкости тип К в основном используется для восстановления кладки исторических или старинных зданий, для которых требуется специальная смесь, которая не намного прочнее существующей кладки.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Гидрофобизаторы для бетонных стен. Национальная ассоциация бетонщиков.

Советы по смешиванию раствора и количество

По

Хуан Родригес

Хуан Родригес

Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06. 02.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Ель

Растворная смесь является критически важным строительным компонентом, который необходимо тщательно смешивать. Раствор — это связующий материал между кирпичами, бетонными блоками, камнем и многими другими кладочными материалами. Он сделан из портландцемента, извести, песка и воды в различных соотношениях. Каждая из стандартных растворных смесей — типы N, M, S и O — имеет разные эксплуатационные характеристики для различных строительных применений.

Процедура приготовления раствора

Раствор смешивается на месте в механическом смесителе, но в меньших количествах его можно смешивать вручную, используя мотыгу и смесительную ванну или тачку.

1. Используйте сухое ведро для измерения материалов.
2. Предварительно увлажните контейнеры для раствора перед заполнением их свежим раствором.
3. Подготовьте емкость с плоским, прочным дном и высокими стенками для смешивания раствора, если вы смешиваете его вручную.
4. Добавьте кладочный цемент, известь и песок в соответствующих количествах в контейнер для смешивания, затем добавьте воду поверх сухих ингредиентов.
5. При ручном смешивании растворную смесь засыпайте снизу в воду. Продолжайте перемешивать, пока не смешается вода. Затем добавьте еще воды и продолжайте перемешивать. Продолжайте добавлять воду, пока раствор не приобретет однородную консистенцию.
6. Прекратите перемешивание, когда раствор станет достаточно влажным, чтобы легко соскальзывать с лопаты, но сохраняет свою форму, если вы сделаете углубление в смеси. Раствор достиг нужной вязкости, когда вы можете сделать несколько выступов в растворной смеси, и выступы встанут.

Насадки для смешивания раствора

Несколько профессиональных советов могут обеспечить наилучшие результаты при смешивании раствора. Во-первых, всегда надевайте защитные очки и водонепроницаемые перчатки при замешивании раствора. Всегда используйте чистые инструменты, чтобы не допустить попадания неожиданных (и нежелательных) материалов в смесь.

Каждый тип растворной смеси содержит разное количество материала. Обязательно используйте правильный тип растворной смеси для применения. При замешивании раствора лучше всего использовать свежий цемент (невскрытые мешки). Открытые мешки с цементом имеют тенденцию поглощать влажность окружающей среды, что приводит к изменению процентного содержания воды в растворной смеси.

Раствор хорош в течение 90 минут. По истечении этого времени откажитесь от миномета, потому что он начинает терять некоторые свои характеристики. Кроме того, погода может повлиять на реакцию раствора и на его управляемость, поэтому планируйте его соответствующим образом.

Успешное смешивание раствора зависит от его консистенции. Старайтесь использовать одни и те же материалы и используйте точное количество материала партия за партией. Вы можете использовать ведро или ведро, чтобы убедиться, что вы используете такое же количество материала для последующих партий. Смешивайте раствор в течение не менее трех минут и не более пяти минут после того, как последние материалы были введены в смеситель или ванну. При ручном смешивании не забудьте добавить все компоненты перед добавлением воды.

Если раствор начинает сохнуть во время нанесения, добавьте больше воды. Не добавляйте воду, как только раствор начнет схватываться. Вы можете добавить химические пластификаторы или кладочный цемент, чтобы улучшить удобоукладываемость смеси. В раствор для кирпичных заборов можно добавлять гидроизоляционные вещества, чтобы предотвратить сырость. Чтобы окрасить раствор, добавьте краситель перед смешиванием раствора.

Используйте хороший сорт мелкого песка в растворной смеси. Песок не должен содержать глинистого материала; в противном случае образуется паста, которая может расширяться и сжиматься по мере высыхания воды. Накрывайте песок во время хранения, чтобы он не впитывал воду, что может изменить требования к воде для растворной смеси.

Портландцемент рекомендуется для замешивания растворов.

Проблемы с растворной смесью

Важно понимать, что после того, как смесь начнет схватываться, ее нельзя смешивать повторно, поскольку это снизит прочность раствора. Кроме того, если в смесь добавляется слишком много воды, это влияет на химический состав раствора, снижая его прочность и потенциально вызывая проблемы в будущем. Добавление неподходящей добавки, такой как мыло для мытья посуды, также повлияет на связывание и прочность растворной смеси.

Наконечник

Многие типы расфасованных растворных смесей содержат добавки, которые активируются после смешивания.

Соотношения растворных смесей

Ингредиенты для растворных смесей обычно указываются по объему в кубических футах (куб. футах). Стандартные соотношения для выхода 1 куб. ярда следующих типов раствора:

Тип N

• Портландцемент: 3,375 куб. футов
• Гашеная известь: 3,375 куб. футов
• Песок 20,25: куб. футов

Тип M

• Портландцемент: 5,0625 куб. футов
• Гашеная известь: 1,6875 куб. футов
• Песок: 20,25 куб. футов

Тип S

• Портландцемент: 4,5 куб. фута
• Гашеная известь: 2,25 куб. фута
• Песок: 20,25 куб. фута

Тип O

• Портландцемент: 2,25 куб. фута
• Гашеная известь: 4,5 куб. фута
• Песок: 20,25 куб. фута

Лучшие каменщики 2022 года

Как переточить кирпичный раствор

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 12 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.08.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет



КларкандКомпани / Getty Images

Когда ваш кирпичный раствор треснул, это больше, чем просто неприглядно. Вода может проникнуть в трещины, затем замерзнуть, расшириться и еще больше разделить трещины. Иногда кирпичный раствор не просто трескается: он со временем раскрошился и выпал. Недорогой, традиционный способ вылечить это — переточить кирпич.

Хотя это звучит очень похоже на задачу, предназначенную только для каменщиков, перетачивание кирпичного раствора не так уж загадочно или сложно. На самом деле вам нужно всего несколько основных инструментов и немного раствора.

Что такое переназначение кирпича

Раствор — это заполнитель между кирпичами, который удерживает кирпичи на месте. Когда кирпич изначально уложен, одним из последних шагов является заострение кирпича. Наведение кирпича означает выемку раствора и удаление излишков.

Замена кирпичного раствора означает удаление старого раствора и замену его новым раствором. Причина, по которой этот процесс называется наведением — или, в данном случае, наведением — заключается в том, что вы используете заостренный шпатель.

Вопросы безопасности

При работе с кирпичным дымоходом используйте средства защиты от падения или страховочную систему. Из-за рыхлого раствора и ткани можно легко споткнуться и упасть с крыши. Надевайте защитные очки, когда сгребаете (или откалываете) старый раствор.

Предварительно смешанный раствор часто содержит гашеную известь, которая вызывает раздражение кожи. При работе с раствором следует использовать перчатки.

Инструменты и материалы

• Скребок или старая отвертка
• Молоток
• Долото
• Проволочная щетка
• Садовый шланг, прикрепленный к крану
• Затирочная кельма
• Затирочная кельма
• Сокол
• Раствор
• Защитные очки
• 3
• 3

Инструкции

Разгребите кирпич

Сгребание кирпича — это термин каменщика, который означает соскребание худшего из раствора, чтобы у вас было прочное основание, на которое можно положить новый раствор. Кирпичный раствор перед перекладкой необходимо разгрести.

1. Расстелите тряпку под кирпичной поверхностью.
2. Используйте шпатель для швов или старую отвертку, чтобы соскребать рыхлый, рассыпчатый раствор. Цель состоит не в том, чтобы удалить весь раствор, а только в том, чтобы захватить выступы, которые рыхлые и ослабленные.
3. Переключитесь на молоток и старое зубило или отвертку. Аккуратно выбейте все лишние детали, которые вы не смогли достать скребком для швов.
4. Завершите обработку металлической щеткой, чтобы удалить оставшиеся крошки.
5. Если по пути вы встретите какие-либо треснувшие кирпичи, вы можете удалить их по отдельности и заменить.

Наконечник

Раствор должен иметь твердую консистенцию, похожую на арахисовое масло. Вы должны быть в состоянии вдавить большой палец в ступку, оставив отпечаток большого пальца.

Кирпич Repoint

1. Смешайте раствор в ведре кельмой. Не смешивайте много раствора, чтобы он не засыхал на вас.
2. После смешивания раствора дайте ему постоять от 30 до 45 минут (так называемое «гашение»).
3. Еще раз слегка перемешайте раствор. Не добавляйте больше воды после гашения, так как это уменьшит прочность.
4. Сбрызните кирпичи и раствор из садового шланга.
5. Дайте воде впитаться в кирпичи примерно 15 минут.
6. Зачерпните немного раствора на ястреба. Держите количество небольшим: примерно с насыпь раствора размером с бейсбольный мяч.
7. Держите ястреба под кирпичом, как раз под областью, которая будет перенаведена.
8. С помощью остроконечной кельмы зачерпните небольшое количество раствора и вдавите новый раствор.
9. Когда раствор упадет, смешайте его с первоначальной насыпью на ястребе и снова используйте на кирпиче.
10. Перед тем, как покинуть участок, используйте остроконечную кельму, чтобы сделать канавку в растворе с ястребом под ним, чтобы поймать остатки.

Советы по перекладыванию кирпичей

• Работайте только небольшими участками, чтобы раствор не засыхал на вас до того, как вы сможете его направить.
• При сгребании кирпича держите рядом с собой садовый шланг (если работаете с наружной стеной из кирпича) и часто распыляйте воду на кирпич, чтобы удерживать пыль.
• Также при сгребании, если трудно отколоть части раствора, это, вероятно, означает, что раствор достаточно хорош, чтобы остаться.
• Не торопитесь и наберитесь терпения. Перетачивание кирпичей интересно первые несколько кирпичей, потом работа становится утомительной.
• Если вы работаете над большим проектом, каждый день ставьте перед собой небольшие цели. Настройтесь на то, чтобы сделать всю эту стену в течение нескольких недель или месяцев, а не за выходные.
• Будьте осторожны, чтобы не сколоть и не выдолбить кирпич.
• Перетачивание кирпича при температуре от 40 до 90 градусов по Фаренгейту. Когда раствор становится слишком холодным, он становится хрупким. Когда раствор слишком горячий, он быстро высыхает.

Различия между цементным раствором и раствором

Термины «затирка» и «строительный раствор» легко спутать, поскольку оба они используются для укладки плитки и других типов кладочных материалов.

С некоторым перекрыванием вяжущих ингредиентов, цементный раствор и строительный раствор имеют несколько общих свойств. Но в основном раствор и раствор не должны использоваться взаимозаменяемо. Они предназначены для различных целей, поскольку имеют разные уровни прочности на сжатие, текстуры, внешний вид и состав.

Что такое затирка и раствор?

Затирка используется для заполнения стыков или швов между плитками, а раствор используется в качестве связующего вещества под плитками. Для камня, кирпича и других кладочных материалов, кроме плитки, строительный раствор применяют как в качестве связующего вещества, так и в качестве заполнителя швов.

Что такое раствор?

Затирка заполняет и укрепляет пространство между плитками. Затирка помогает удерживать плитку на месте (хотя в основном это делается раствором под ней). Это предотвращает просачивание воды между плитками и под ними, а также облегчает очистку плитки, поскольку мусор не может оседать в швах.

Переходя от одной плитки к другой, затирка предотвращает появление сколов и трещин по краям. При добавлении цветостойкого пигмента затирка становится частью общего вида плитки.

Затирка изготовлена ​​из высокопрочного портландцемента, градуированных заполнителей, полимеров для гибкости и пигментов для цвета и стиля.

Лучшие инструменты для затирки швов, чтобы закончить проект как профессионал

Типы затирки

• Затирка с песком : Затирка с песком кажется слегка зернистой, поскольку она содержит песок для улучшения сцепления. Используйте только для плиточных швов 1/8 дюйма или шире.
• Затирка без песка : Затирка без песка не ощущается на ощупь, поскольку не содержит песка. Однако в нем есть полезные ископаемые. Используйте нешлифованную затирку для плиточных швов шириной менее 1/8 дюйма.
• Эпоксидный раствор : Эпоксидный раствор не содержит минералов. Поскольку эпоксидная затирка водонепроницаема, ее не нужно герметизировать. Используйте для тонких соединений 1/8 дюйма или меньше.

Применение для затирки швов

• Заполнение швов плитки для предотвращения оседания воды и мусора
• Обеспечивает некоторую боковую структурную поддержку плитки
• Перемычки между плитками, ограничивающие повреждения
• Добавляет декоративный штрих плитке

Смешайте сухую затирку с водой или используйте предварительно смешанные емкости с затиркой. После того, как плитка схватится, распределите затирку по поверхности плитки резиновой теркой для плитки, проводя теркой по диагонали к плитке.

Что такое раствор?

Раствор является связующим веществом для плитки, кирпича, природного камня, искусственного шпона и других изделий из каменной кладки.

Кладочный раствор, смесь крупнозернистого песка, портландцемента и извести, используется для кладки кирпича и камня. Другой вид раствора, Thinset, представляет собой смесь цемента, полимеров, водоудерживающего состава и очень мелкого песка.

С ним легко работать, он гладкий и предназначен для приклеивания плитки к фанере, цементным плитам, бетону и другим основаниям. Thinset также используется для приклеивания цементных плит к древесным материалам, таким как фанера (наряду с металлическими крепежными элементами).

Типы растворов

• Растворный раствор : Используется под плиткой на полу или на стене
• Раствор Type-S : Для кладки кирпича и камня; подвернуть
• Раствор типа N : раствор общего назначения для наружных и надземных стен
• Раствор типа O : используется в основном внутри помещений для ненесущих конструкций из-за его низкой прочности на сжатие
• Строительный раствор типа М : Строительный раствор для тяжелых условий эксплуатации, используемый для подземных работ, таких как фундаменты, и для тяжелых грузов
• Раствор типа K : Мягкий раствор с очень низкой прочностью на сжатие, используемый для декоративных целей

Использование для раствора

• . Закладка кирпича для проходов
• . Закладывание кирпича для структурных применений
• .

Все растворы, за исключением растворов, поставляются только в сухом виде и должны смешиваться с водой. Как правило, 80-фунтового мешка раствора, смешанного с 5 литрами воды, достаточно для укладки 35 кирпичей или 10 квадратных футов фанерного камня.

Раствор Thinset поставляется как в сухом, так и в предварительно смешанном виде. 50-фунтового мешка сухого раствора, смешанного с 6 литрами воды, достаточно для укладки плитки площадью от 75 до 80 квадратных футов. Предварительно смешанный разбавленный раствор дороже, но он предлагает преимущества удобства и предсказуемого соотношения компонентов смеси.

Можно ли взаимозаменяемо использовать цементный раствор и строительный раствор?

Затирка и раствор не должны использоваться взаимозаменяемо. Поскольку оба препарата разработаны для конкретных целей, их функции почти не пересекаются. Кроме того, большинство производителей плитки рекомендуют раствор или затирку, а поскольку для правильной укладки многих плиток требуются определенные типы раствора или затирки, у вас не будет особого выбора между ними.
