Система перевязки кирпичной кладки — Каменщик-инфо
Порядок укладки кирпичей относительно друг друга в соответствии с правилами разрезки кладки называют системой перевязки. При работе с кирпичной кладкой делают перевязку поперечных, продольных и вертикальных швов.
Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми.
Продольные швы перевязывают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы напряжения в кладке от нагрузки равномерно распределялись по ширине стены.
Поперечные швы перевязывают для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен.

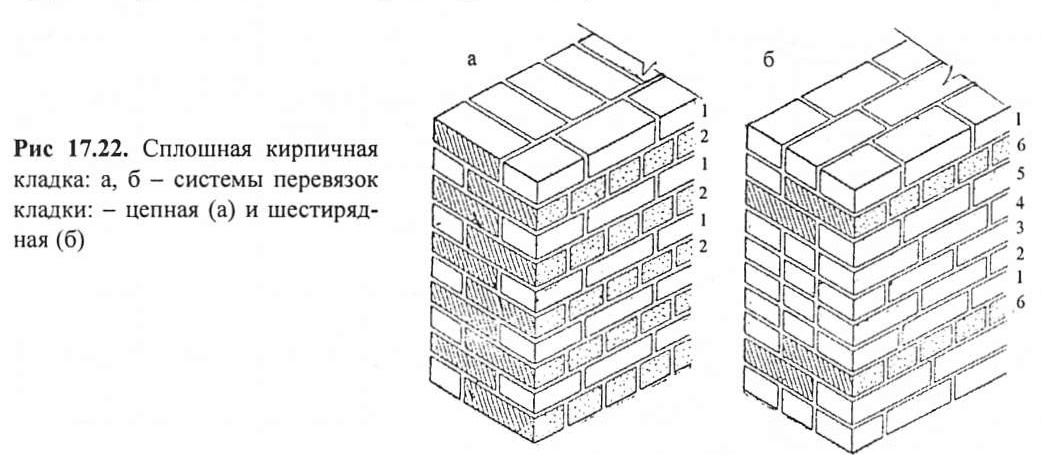

К основным системам перевязки кирпичной кладки стен относятся однорядная, многорядная и трёхрядная системы перевязки.
Так при однорядной, либо цепной системе перевязки — ложковые и тычковые ряды в кладке последовательно чередуются.
Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележащего ряда.
При цепной перевязке требуется большее количество трёх четвертных кирпичей для торцов стен, углов и столбов. Рубка на трёхчетвертки и другие неполномерные кирпичи кроме затрат труда приводит к значительной потере кирпича.
Схема кладки углов по однорядной перевязке прямых стен…
При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые пять ложковых рядов перекрываются тычковым.
Вертикальные швы в четырёх ложковых рядах перекрываются ложками смежных рядов на полкирпича, а швы верхнего ряда перекрываются тычками шестого ряда на четверть кирпича.
В зависимости от размеров кирпича установлена максимальная высота ложковой кладки между тычковыми рядами для различных видов кладки:
из одинарного кирпича толщиной 65 мм — один тычковый ряд на шесть рядов кладки;
из утолщенного кирпича толщиной 88 мм — один тычковый ряд на пять рядов кладки.
Для усиления тычковые ряды могут укладываться через 3 ложковых ряда.
Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными. Столбы и простенки шириной до 1-го метра следует выкладывать по трёхрядной системе.
При многорядной перевязке стен повышается производительность труд , так как укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается число более трудоёмких поперечных швов.
Прочность такой кладки на 6% меньше прочности цепной кладки.
Схема кладки углов по многорядной перевязке прямых стен. . .
При трёхрядной системе перевязки выполняют чередование одного тычкового и трёх ложковых рядов, допуская при этом совпадение вертикальных швов в трёх смежных ложковых рядах и перевязывая их кирпичами четвёртого тычкового ряда.
Кладка стен, простенков и столбов должна начинаться и заканчиваться тычковыми рядами,а также тычковые ряды необходимо укладывать под балки, прогоны, мауэрлаты, на уровне обрезов стен столбов, а также в выступающих рядах кладки.
Перевязка швов кирпичной кладки: однорядная, многорядная, трехрядная
Содержание
- 1 Виды и технологии
- 1.1 Цепная однорядная
- 1.2 Многорядная
- 1.3 Трехрядная система
Однорядная или многорядная перевязка швов кирпичной кладки — самые распространенные способы укладки кирпичей. Кроме этих основных типов, выделяют трехрядный вид, который используется для строительства опор и тонких перегородок. Каждый из методов применяется для разных построек и имеет разную прочность. При строительстве необходимо заранее указывать, какой тип выкладки стоит применять.
Система перевязки швов — техника укладывания кирпичей, их смена по очередности.
Выделяют 2 типа: продольную и поперечную.
В первом виде камни кладутся в ряд вдоль стены ложковой стороной (боковые части куба), а во втором случае поперек, тычковым краем наружу (наименьшие поверхности). Чтобы создать одинаковые швы, советуют привязать шнур-причалку. Вариант выкладки специально указывается в схеме строительства, чтобы во время создания построек не появилось дополнительных вопросов и затруднений. Способ кладки обуславливает маркой, плотностью материала и типом здания. Чаще всего применяются:
- однорядная или цепная система перевязки;
- многорядная перевязка;
- трехрядная.
Толщина выложенной стены:
- в полтора кирпича;
- в один кирпич;
- в 2 кирпича.
Вернуться к оглавлению
Цепная однорядная
Такой тип используется для создания высоких стен, потому что готовая конструкция крайне надежная. В однорядной системе перевязки используется поочередная перемена сторон кирпичей.
Кубы подвигаются на четверть, потому все вертикальные швы закрываются верхним рядом. Такая технология необходима для поддержания стойкости здания. Когда стенка имеет ряд в 2 кирпича, то наружную и внутреннюю часть первого яруса складывают тычками, а второй — противоположным краем, а между ними тычковая забутка. Цепная перевязка кирпича применяется только при специальном замечании в плане строительства здания. Для выкладки одинарным способом берется облицовочный кирпич. Трудности может вызвать однорядная перевязка на стыке или в месте, где есть примыкание к стене. Для этого надо знать специальную технологию, которая позволяет избежать затруднений.
Вернуться к оглавлению
Многорядная
Зачастую используют систему, по которой выкладывают 5 ложковых линий, а затем накрывают их боковым. Продольные швы закрываются верхним ярусом, таким способом новый слой смещается на полкирпича.
В 5 ярусах не всегда перевязываются швы, но это уменьшает прочность здания только на 2%. К тому же это можно компенсировать более прочным раствором. Многорядная перевязка позволяет улучшить теплоизоляцию, ускорить работы и уменьшить количество потребляемого материала.
Кроме этого, в такой стене увеличивается забутка в 2 раза, по сравнению с однородным типом. Трудности вызывает выкладывание внешних и внутренних верст. Потому такое производство советуют отдать квалифицированным рабочим. Но такая кирпичная кладка не применяется при строительстве колон, потому что им не будет хватать прочности. Многорядная кладка наиболее распространенный вариант. В схеме здания, в котором не употребляется многорядная система перевязки, должно быть про это предупреждение.
Вернуться к оглавлению
Трехрядная система
Данная методика может быть использована для возведения столбов.
Этот вид считается подтипом многорядной кладки. В нем сначала складывают 3 тычковых ряда, а затем 3 противоположных. Получается, что вертикальные поперечные швы не перевязываются. Трехрядная перевязка кладки кирпича полуторного размера пускается в дело только для постройки столбов и опор. Реже к нему возможно прибегнуть для создания миниатюрных простенков в ширину около 1 метра. Для усиления стойкости советуют связать камни армированием: сетку лучше класть в каждый пятый ряд. В колонах сетка кладется обязательно.
