Содержание

3.4.5 Разбивочный план

Разбивочный или привязочный план выполняется на основе чертежа горизонтальной планировки. Чертеж горизонтальной планировки представляет собой план расположения зданий, сооружений, проездов, тротуаров, площадок и элементов планировочного рельефа. При проектировании в условиях реконструкции на план наносится геоподоснова (топосъемка). В зависимости от размеров сквера данный чертеж выполняется в масштабе 1:500, 1:200 или 1:100.

На разбивочном плане наносят и указывают строительную геодезическую сетку или заменяющий ее разбивочный базис, а также городскую топографическую сетку, которая должна перекрывать весь план. Размерную привязку осуществляют от разбивочного базиса. При сложной конфигурации плана на чертеж наносят вспомогательную сетку квадратов со стороной 5 или 10 метров.

Разбивочным базисом (створной линией) может быть любая прямая линия, проходящая через две закрепленные на местности точки, которые обозначают прописными буквами русского алфавита.

Для прокладывания створа выбирается существующее здание или сооружение, наиболее близко расположенное к проектируемому объекту. Прочерчивается створ вдоль стены существующего здания, от которого ведется привязка. Также прочерчивается створ от перпендикулярной стены (Приложение М).

Следующим этапом после нанесения разбивочного базиса является нанесение привязочных размеров. Сначала наносят габаритные размеры. Размерные линии размещают на наиболее читаемых и свободных местах чертежа. Остальные размеры наносят или под габаритной размерной линией, или на рабочем поле чертежа, стараясь, чтобы на одну размерную цепочку вошло как можно больше данных. Привязка ведется от линии створа.

Планы благоустройства выполняются на основе плана горизонтальной планировки и включают в себя тир основных чертежа: план озеленения, план размещения малых архитектурных форм и переносных изделий, план покрытий проездов, дорожек и площадок. Как уже упоминалось выше, в том случае, если проектируемый объект имеет небольшие размеры, ГОСТ 21. 508-93 допускает совмещение планов благоустройства в один, в этом случае он называется сводный план благоустройства и на нем наносятся изображения элементов озеленения, малых архитектурных форм и проектируемых покрытий проездов, тротуаров и площадок. Кроме этого план дополняется необходимыми ведомостями и конструктивными деталями.

План озеленения выполняется на основе плана горизонтальной планировки без указания координационных осей, координат и размерных привязок (Приложение Т). В зависимости от размеров сквера данный чертеж выполняется в масштабе 1:500, 1:200 или 1:100. На плане озеленения наносят и указывают деревья, кустарники, цветники, газоны и прочие типы ландшафтных группировок, участвующие в формировании композиционной идеи объекта. Чертеж сопровождается ведомостью озеленения (Приложение У). Каждый элемент озеленения отмечается выноской – круглым флажком диаметром 8 мм с цифровым обозначением породы насаждения (в числителе) и количеством элементов данной породы в группе, ряду (в знаменателе).

Цифровое обозначение породы определяется по номеру из ведомости озеленения.

В реальном проектировании размерные привязки выполняются на посадочном плане, который в данном комплекте рабочих чертежей не выполняется. Элементы озеленения (деревья, кустарники) привязывают поштучно, для рядовой посадки используют привязку ряда, в групповой посадке привязывают один элемент к сооружению, остальные – между собой.

В связи с тем, что в рамках курсового проекта малые сады выполняются для реальных условий, студентам необходимо учитывать особенности размещения посадок в существующей городской структуре (Таблицы 3, 4).

Таблица 3 – Зоны ограничений размещения посадок

	Расстояние до оси, м
	ствола дерева	кустар- ника
От наружных стен зданий и сооружений	5	1,5
От сетей трамвайных путей	5	3
От края тротуаров и садовых дорожек	0,7	0,5
От края проезжей части улиц, кромок укрепленных полос обочин дорог или бровок канав	2	1
От мачт и опор осветительной сети, трамвая, колонн, галерей и эстакад	4 1	— 0,5
От подошвы откосов, террас. От подошвы или внутренней грани подпорных стенок	3	1
От подземных сетей: — газопроводов, канализации, теплопроводов (от стенок канала) и трубопроводов тепловых сетей при биканальной прокладке; — водопроводов, дренажей силовых кабелей и кабелей связи	2 2	1 0,7

Примечание – приведенные нормативы относятся к деревьям с диаметром кроны не более 5 м и или должны быть соответственно увеличены для деревьев с кроной большего диаметра и расстояние от воздушных электросетей до деревьев принимать по Правилам устройства электроустановок.

Таблица 4 – Ширина разделительной полосы в зависимости от типа ландшафтной группировки, размещенной на газоне

Наименьшая

ширина

полосы, м

Газон с рядовой посадкой деревьев или деревьев в одном ряду с кустарником

А) однорядная посадка

Б) двухрядная посадка

Газон с однорядной посадкой кустарников:

А) высоких (более 1,8 м)

Б) среднего размера (от 1,2 до 1,8 м)

В) низких ( до1,2 м)

1,2

0,8

Газон с групповой или куртинной посадкой:

— деревьев

— кустарников

4,5

Газон

При подборе ассортимента элементов озеленения следует ориентироваться на данные Таблицы Ч. 1 (Приложение Ч), в которой приводится информация о породах деревьев, кустарников и лиан рекомендуемых для основного, второстепенного и ограниченного использования в г. Владивостоке и других населенных пунктах юга Приморского края

План размещения малых архитектурных форм и переносных изделий. В зависимости от размеров сквера данный чертеж выполняется в масштабе 1:500, 1:200 или 1:100.

Малые архитектурные формы делятся на декоративные и утилитарные. К декоративным относятся: скульптура, вазоны, фонтаны, перголы, трельяжи, беседки, навесы. К утилитарным – скамьи, беседки, оборудование детских, спортивных и рекреационных площадок, ограждения, парапеты, лестницы и пандусы, осветительные устройства, указатели, урны, реклама и т.д.

В структуре генерального плана малые архитектурные формы представляются как в изобразительном плане с использованием архитектурно-графических средств, так и в техническом – в соответствии с требованиями к их проектированию, с применением средств общепринятой графики строительных чертежей по ГОСТ 21.

508-85.

Малые архитектурные формы и переносные изделия на генплане обозначаются флажками диаметром 6 мм и нумеруются в соответствии с порядковым номером в ведомости. Они располагаются на плане без привязки, кроме случаев, когда проектируются индивидуальные элементы стационарного типа.

План покрытий дорожек и площадок. В зависимости от размеров сквера данный чертеж выполняется в масштабе 1:500, 1:200 или 1:100.

С технической точки зрения задачи проектирования сводятся к выбору конструкции дорожной одежды и решению сопряжения покрытия с газоном и тротуаром. Типы покрытий изображают различными условными знаками. По типу дорожных одежд они относятся к типу нежестких и полужестких дорожных оснований. Это грунтоасфальтовые, щебеночные, гравийные и шлаковые покрытия, обработанные вяжущими материалами, а также булыжные, плитные, каменные и плиточные покрытия. Требования к их проектированию связаны с назначением и условиями «работы», а также градостроительными факторами, к которым относятся грунтовые особенности территории, рельеф местности, вертикальная планировка, композиционно-эстетические аспекты среды.

В случае применения дорожного или тротуарного бортового камня условным значком показывают длину камня в погонных метрах. Бортовой камень на чертеже изображают сплошной толстой линией. Проектируемое покрытие улиц, проездов имеет условное изображение с осевой линией в виде штрих-пунктира. Чертеж сопровождается конструктивными деталями покрытий (Приложение Ц), а также ведомостью покрытий проездов, дорожек и площадок, размещаемой на одном листе с чертежом.

Что такое разбивочный план в разделе генплан. Разбивочный чертеж

Выполнение работ по благоустройству, озеленению и ландшафтному дизайну подразумевает разработку генерального плана , чаще называемого кратко — генплан. Разбивочный чертеж (или план) — его важная составная часть, на основании которой осуществляется вынос в натуру проекта.

Разбивочный чертеж — определение

Разбивочный чертеж — это часть проектного комплекта чертежей генплана, содержащая графическое представление информации о расположении проектируемых конструкций, деталей и элементов в привязке к существующим опорным базисам. Для правильного составления разбивочного плана необходимо следовать требованиям ГОСТ 21.508-93. Он устанавливает такой состав чертежей генерального плана, в который, помимо разбивочного, входят:

план организации рельефа;
сводный план коммуникаций и сетей;
выносные элементы;
план благоустройства прилегающей территории;
план земляных масс.

Важная особенность перечисленных документов — возможность объединения нескольких чертежей в один, если участок небольших размеров. В случае крупного строительства, напротив, допускается разделение одного плана на несколько частей.

Нередко возникает вопрос, чем отличается разбивочный чертеж от плана? Разбивочный план — это тот же самый документ, что и разбивочный чертеж. Строго говоря, такое название считается более правильным, так как в ГОСТе упоминается именно план, а не чертеж. На практике активно применяются оба наименования в равной степени.

Разбивочный план (чертеж) используется для выноса элементов планировки и проектов на местность. К ним относятся:

Постройки и здания. На плане указываются контуры и точки пересечения осей, а также привязки к существующим ориентирам;
Плоскостные сооружения:
- тротуары, дороги, площадки: наносятся ширина, радиусы кривых и координаты, позволяющие выполнить привязку;
- элементы планировочного рельефа: пандусы, откосы, подпорные стенки;
- сооружения водоотвода;
Малые формы и оборудование. В план включается ведомость малых форм и монтируемого оборудования.

На разбивочный план также наносятся указатель северного направления, существующая красная линия, любые другие условные границы. Основу чертежа составляет разбивочный базис или геодезическая сетка.

Способы составления разбивочного плана

Различают два способа составления разбивочного чертежа:

Способ ординат . Применяется для небольших территорий без перепадов в уровне рельефа. Привязка проектируемых объектов выполняется с использованием ординат — перпендикуляров. Они строятся от опорных точек, в качестве которых используются входы на территорию, углы площадок и другие подобные элементы;
Способ квадратов . Применяется для больших территорий. Для привязки объектов используются постоянные геодезические реперы. С их помощью создается сетка квадратов, относительно которой определяется положение проектируемых элементов.

Существуют и другие способы составления разбивочного чертежа, но они намного реже применяются на практике в современных условиях.

Разбивочный чертеж – это чертеж, содержащий все необходимые данные для перенесения отдельных элементов сооружения в натуру.

Разбивочный чертеж по существу является аналитическим выражением генерального плана.

Разбивочный чертеж для проекта детальной планировки разрабатывается на топографическом плане масштабов 1:1000 или 1:2000 (1:500-1:2000).

Исходные данные для составления разбивочных чертежей могут быть получены:

1) Графическим способом — этот способ основан на определении необходимых величин по плану. Длину отрезка определяют циркулем по масштабной линейке с учетом деформации бумаги или вычисляют по координатам концов этого отрезка., определенным по плану. Второй способ удобен, если концы отрезка расположены на разных планшетах. Дирекционный угол линий измеряют транспортиром.,

2) Аналитическим способом – здесь разбивочные элементы определяются аналитическим путем решения обратной геодезической задачи. Координаты точек заданы из условия соблюдения размеров с более высокой точностью, чем позволяет масштаб плана. Наиболее точный способ.

Необходимые разбивочные данные (углы, расстояния) получают на основе решения обратной геодезической задачи по формулам:

где rn-r –румб искомого направления

Yn,Xn –координаты проектной точки;

Er, Xr – координаты пункта геодезической разбивочной сети.

Для контроля вычисляют:

Аналитический способ самый точный, не зависит от масштаба плана, применяется когда требуется высокая точность проектирования; графо – аналитический способ применяется довольно часто. Рекомендуется этот способ, когда не требуется высокая точность.

Аналитический способ расчета разбивочных элементов включает в себя следующие способы :

Способ прямоугольных координат — разбивочные элементы рассчитываются относительно вершин строительной сетки, при этом задаются координаты основных точек сооружения и координаты вершин строительной сетки. Этот способ применяется при наличии на площадке строительной сетки;

Способ полярных координат — разбивочные элементы рассчитываются относительно геодезических опорных пунктов, при этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать, когда на местности удобно разбивать углы и значительные линейные расстояния;

Способ угловых засечек — разбивочные элементы (углы) рассчитываются относитльно геодезических опорных пунктов. При этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать при наличии на участке труднопреодолимых участков и преград. Причем необходимо добиваться, чтобы угол удовлетворял следующим условиям: 300

Способ линейных засечек. Разбивочные элементы (длины отрезков) рассчитываются относительно геодезических опорных пунктов. При этом задаются координаты основных точек сооружения и координаты опорных пунктов. Этот способ рекомендуется использовать, когда на местности разбиваются отрезки, длиной не превышающих длины мерного инструмента.

3) Смешанным (комбинированным) способом — способ подготовки к перенесению проекта на местность является сочетанием аналитического и графического способов.

Как правило, координаты разбиваемых точек берутся с плана, а элементы разбивочного построения рассчитываются аналитически для уменьшения влияния погрешностей деформации бумаги, на которой составлен план.Точность графического способа зависит от масштаба плана. Средняя квадратическая погрешность измерения по плану длины определяется точностью масштаба: Ml = Δ l * M

где Δ l = 0,01 см – минимальное расстояние, которое может различать человеческий глаз;

М – масштаб плана.

m’l = 0.01*500 = 5.00 см = 0,05 м (для 1:500)

m” l = 0.01*5000 = 0.5 v (для 1:5000)

После определения разбивочных элементов составляют разбивочный чертеж, на котором показывают опорные точки проектируемого сооружения, проектировочные углы и расстояния, связывающие опорные точки.

40. Разбивочный чертёж и его назначение

Разбивочные работы являются одним из основных видов инженерно-геодезической деятельности. Выполняют их для определения на местности планового и высотного положения характерных точек и плоскостей строящегося сооружения в соответствии с рабочими чертежами проекта.

Проект сооружения составляют на топографических планах крупных масштабов. Определяют расположение проектируемого сооружения относительно окружающих объектов и сторон света. Кроме того, топографический план определяет общегеодезическую систему координат, задающую положение характерных точек проектируемого сооружения относительно этой системы.

Разбивочные геодезические работы (вынос проекта в натуру) — это процесс нахождения на местности положения точек сооружения по координатам указанным в проекте.

Результаты геодезической подготовки проекта отображают на разбивочных чертежах. Разбивочный чертеж является основным документом, по которому в натуре выполняются разбивочные работы, его составляют в масштабах 1:500 … 1:2000, а иногда и крупнее в зависимости от сложности сооружения. На разбивочном чертеже показывают: контуры выносимых зданий и сооружений, их размеры и расположение осей, пункты разбивочной основы, разбивочные элементы.

Разбивочный чертеж составляют только после нанесения на проектный план всех проектных линий, спроектированных объектов и записей на нем всех отрезков (промеров) и углов, необходимых для перенесения проекта в натуру.

Разбивочный чертеж — технический документ. Он составляется из расчета нанесения объемов работ, которые можно выполнить за 2-3 дня, затем составляется новый разбивочный чертеж (во избежание порчи — не один на весь период работ).

На разбивочный чертеж наносят только необходимое для перенесения проекта в натуру:

· проектные границы;

· величины проектных углов и линий, которые нужно построить или отмерить на местности;

· пункты геодезического обоснования, которые используются при перенесении проекта;

· контуры ситуации, облегчающие нахождение на местности точек геодезического обоснования или служащие опорой для перенесения проекта;

· номера и названия землевладений и землепользований.

На разбивочном чертеже показывают:

· черной тушью существующие на местности границы, контуры, надписи, условные знаки, румбы, длины линий;

· красной тушью все проектируемые границы, номера участков, геодезические данные;

· синей тушью проектируемые теодолитные ходы, вспомогательные магистральные линии и относящиеся к ним геодезические данные.

Запись отсчетов (промеров) по мерному прибору лучше вести нарастающим итогом (во избежание ошибок, для повышения точности), а еще лучше — двойные данные: и расстояние между точками, и длины нарастающим итогом. Маршрут движения отмечают стрелками.

Чем обстоятельнее проведена подготовка к перенесению проекта, тем быстрее и с меньшими погрешностями выполняется полевая работа.

Знаки на проектных точках устанавливают в створе линии, на которую опираются проектные границы. Однако если место постановки знака попадет на дорогу, в промоину, болото и др., то знак ставят в стороне от опорной линии, но на проектной границе.

При достаточно надежном геодезическом обосновании для перенесения проекта, когда не требуется повторных измерений, расчетов и внесения поправок в размеры сторон участков, измерения выполняют обычно быстро, задерживается лишь постановка знаков. Поэтому нужно, чтобы было не менее чем 2 — 3 пары землекопов с хорошо отточенными лопатами. Они ставят граничные знаки в отмеченных землеустроителем точках на месте

кольев. У этих точек землеустроитель оставляет знаки, на них масляной краской записывает номера полей, между которыми эти знаки устанавливаются. Чтобы постановка знаков в отмеченных точках была достаточно точной, по одной линии (в створе), место постановки каждого знака берется в крест или в створ. Для этого на расстоянии 2- 3 м от точки, отмеченной колом, ставят четыре тонких колышка, так чтобы место постановки знака было в точке ·пересечения соединяющих их линий. После этого копают яму и ставят в нее знак, проверяя его положение по колышкам. Иногда вместо колышков прокапывают на земле бороздки, а к одной из них, куда должна быть направлена грань между надписями номеров полей, прокапывают еще бороздку в виде стрелки. Тогда рабочие смогут достаточно точно поставить знак, правильно ориентировав его в соответствии с надписями. Знаки окапывают курганами высотой 0,3 — 0,5 м и диаметром 1 , 5 — 2 м. Вокруг кургана прокапывают канаву, землю из которой насыпают на курган. Все границы между полями и участками, дорог и скотопрогонов пропахивают в одну борозду.

Разбивочный чертеж составляют только после нанесения на проектный план всех проектных линий спроектированных объектов и записей на нем всех отрезков (промеров) и углов, необходимых для перенесения проекта в натуру. Он является техническим документом, также как абрис теодолитной съемки, прикладывается к техническому делопроизводству и свидетельствует о порядке и правильности выполнения полевых работ. Им предусматривается такой порядок перенесения проекта, который обеспечит наибольшую производительность труда исполнителя, сократит холостые передвижения рабочей силы и позволит выполнить работы с требуемой точностью.

Разбивочные чертежи составляют в масштабе проектного плана только на те части землепользования, на которых проект будет переноситься в течение одного-трех рабочих дней (во избежание порчи всего разбивочного чертежа в полевой обстановке). Если проект несложен, то разбивочный чертеж может быть составлен схематически на листе бумаги.

На разбивочный чертеж наносят только то, что необходимо для перенесения проекта в натуру: проектные границы; величины проектных углов и линий, которые нужно построить и отмерить на местности; пункты геодезического обоснования, которые используются при перенесении проекта; контуры ситуации, облегчающие нахождение на местности точек геодезического обоснования или служащие опорой для перенесения проекта; номера и названия полей и участков.

На разбивочном чертеже черным цветом принято изображать существующие на местности границы, контуры угодий, условные знаки (значительно разреженные) и относящиеся к существующим границам надписи геодезических данных (румбы, длины линий), а красным-все проектируемое: границы, номера участков, геодезические данные. При этом новые (проектируемые) теодолитные ходы, вспомогательные магистральные линии и относящиеся к ним геодезические данные лучше показывать другим цветом (синим, фиолетовым).

Промеры до границ участков на разбивочном чертеже (рис. 6.3) записывают нарастающим итогом по ходу, начиная от одной опорной точки до следующей, возле проектных и конечных опорных точек. Это удобно при выносе линии на местность. Во-первых, избавляет от ошибок при суммировании отрезков линии. Во-вторых, делает непрерывным процесс измерения от исходной точки мерной лентой или электронным дальномером (тахеометром) когда вдоль линии перемещают отражатель. В-третьих – получение контрольного отсчета в конце опорной линии, равного ее длине, что именно по этой линии переносится проект в натуру.

Составляя разбивочный чертеж, продумывают маршрут движения при выполнении полевых работ и отмечают его указательными стрелками (рис. 6.3. и 6.4). Одновременно с этим отмечают точки, в которых будут установлены вехи для ориентирования при проложении боковых ходов и линий, служащих опорными для разбивки других участков.

Часть проекта, в котором детально разработаны элементы рельефа территории называется план организации рельефа. Капитальные строения и обустраиваемая территория предполагают изменения существующей конфигурации поверхности участка. Иногда эти преобразования очень существенны и связаны с перемещением масс грунта, устройством выработок, насыпей, подпорных стен. Организация рельефа обычно оптимизируется по критерию минимизации завоза или вывоза грунта.

Схема планирования рельефа

Хорошо сделанный будет стремиться к нулевому балансу земляных работ. На основании топографического плана и плана организации рельефа составляется картограмма земляных работ. Эта схема показывает разность между существующими отметками местности и проектируемыми в узловых точках. Такой подход применялся в ландшафтном проектировании до распространения цифровых технологий.

Сегодня все чаще строят цифровую модель местности и вычитают из нее цифровую модель проектируемой площадки. Принцип тот же, но уровень наглядности выше, как и детализация ситуации. Хотя избыточная информативность трехмерных моделей негативно отражается на практических задачах. Для достижения проектных положений рельефа на природе закрепляются характерные точки с проектными высотными отметками.

Пример разбивочного чертежа участка

Для этого может понадобиться разбивочный план.

План площадок и проездов

В общем случае такой план является частью информации, отраженной в генеральном плане участка. Если эти элементы проектируются отдельно при , то план площадок и проездов будет самостоятельным чертежом.

На плане отражаются конфигурации элементов, обязательно дается планово-высотное положение характерных точек дорожного покрытия. Разбивочный чертеж дорог и площадок выполняется отдельно на основании плана.

План озеленения и благоустройства

Застройки или реконструкции завершается высадкой зеленых насаждений, устройством клумб, газонов и остальных элементов, принятых в садово-парковом дизайне. В этой части проекта представится детальная информация о размещении элементов благоустройства, отдыха, спорта.

Подробный план озеленения участка

План озеленения, или посадочный чертеж создается на основе плана организации рельефа и плана дорог и площадок. Насаждения, элементы обустройства размещаются с учетом спроектированного рельефа, дорог, площадок и тротуаров.

Разбивочный чертеж может помочь вынести на местность фактическое положение элементов плана. Для высадки кустов и деревьев составляется разбивочно-посадочный чертеж.

Что нужно знать для выноса точки

Любая точка плана имеет привязку к условной системе координат. Обычно это оси строящегося здания. Расстояния вдоль перпендикулярных осей позволяет точно позиционировать точку. При реконструкции, ландшафтном переустройстве работы ведутся среди уже существующих построек.
В этом случае привязка точки может осуществляться от любого существующего элемента, например, стены или угла здания. Составив разбивочный чертеж с нанесенными расстояниями можно приступать к выносу точек в натуру. Выноска осуществляется методом полярных или прямоугольных координат. В первом случае от заданной точки откладывается радиус, равный одному из расстояний.

Сделав то же самое от другого пункта участка, на местности определяется точка пересечения окружностей. Это не очень точный, но простой метод.

При вынесении точки относительно прямолинейных граней сооружения, например, стен здания, откладывается расстояние в створе стены и от него расстояние перпендикулярное створу. Такой метод тоже не очень точен, так как отложить перпендикуляр без специальных инструментов невозможно. Но с опорой на разбивочный план работа легко выполнима.

Как правильно сделать

Единственным правильным методом переноса точек плана участка на природу, является их выноска при помощи применяемого в строительной геодезии и топографии оборудования. На цифровой модели плана определяются узловые и характерные точки и устанавливаются их координаты. Разбивочный план с точками, по выноске, подготовленными геодезическим оборудованием, позволяет ввести координаты и высотные отметки в прибор.

Генплан участка
Отправная точка создания удачного ландшафта — разработка подробного плана действий, выраженного в графических чертежах. Основные документы: генплан, дендроплан и разбивочный чертеж планировки. Знание основных терминов и условных обозначений позволит не только с легкостью читать чертежи, но и с пониманием дела держать руку на пульсе всех ландшафтных работ.
Проектная документация графически наглядно покажет, как будет выглядеть придомовая территория после всех оформительских и строительных работ, послужит главным руководством, на основании которого будут вестись все работы, а кроме того, поможет корректно подсчитать финальную стоимость и сроки реализации. Общий список необходимых чертежей и документов включает, в частности: план существующей ситуации, несколько вариантов, эскизов генерального плана с прорисовкой наиболее интересных участков, генеральный план, разбивочный чертеж планировки, схему размещения насаждений и укладки покрытий, ассортиментную ведомость, сметную стоимость основных и дополнительных видов работ, технические условия.
Дополнительно могут быть разработаны: ведомость и схема инвентаризации существующих насаждений, план рубок и кронирования насаждений, геоподоснова (при проведении геодезической съемки), схема вертикальной планировки (при существенной обработке или изменении существующего рельефа), схема дренажной системы, схема ливневой канализации, схема декоративного освещения, схема автоматического полива.
Для того, чтобы начать проектные работы, заказчик должен предоставить дизайнеру, архитектору некоторые документы и информацию, как то:

Геодезическая съемка участка выполняется в масштабе 1:100 или 1:200 с привязкой всех существующих объектов, с обозначением сторон света. Отображается рельеф местности, ведь при проектировании большое значение будет иметь направление склона — южный, северный, есть ли на участке низины, и пр.
Технические условия, необходимые для проектирования системы автополива (где находится источник воды, каково давление воды в водопроводе и пр.).
Технические условия, необходимые для системы ландшафтного освещения (диаметр подводящего кабеля и т. д.).
Уровень залегания грунтовых вод.
Инсоляция участка (данный фактор в значительной степени влияет на подбор растений при разработке дендроплана. Также берется во внимание направление тени от будущих строений и растений).
Направление, сила и динамика ветра (возникающие турбулентные потоки могут нанести вред растениям и делают дискомфортным пребывание в саду).
Результаты анализа почвы — определяются ее состав, кислотность, есть возможность установить также ее химическое и радиационное загрязнение.

Всю необходимую информацию может собрать заказчик, либо же поручить данные функции непосредственно ландшафтному дизайнеру.
Генеральный план — это тщательно продуманный план, выполненный в цвете в электронном виде или вручную на бумаге. На основании генерального плана выполняются и остальные чертежи.
На генеральном плане изображены границы участка, проектируемые растения, цветники, дорожки, площадки, все существующие насаждения, все строения и архитектурные сооружения (дом, гараж, хозяйственные помещения, бассейн, а также проектируемые объекты, такие как дорожно-тропиночная сеть, а также площадки для отдыха, беседки, декоративный водоем и пр. ).
На поля чертежа генерального плана наносятся: экспликация, условные обозначения, технико-экономические показатели внешнего благоустройства и озеленения, указывается масштаб и стороны света.

Экспликация
1. Жилой дом
2. Помещение для охраны
3. Баня
4. Клумба в подпорной стенке
5. Вольер
6. Плодово-огородная зона
7. Грот
8. Площадка с навесом
9. Выход к реке

Подземные сети

Канализации

Точки наружного освещения

Условные обозначения в ландшафтном дизайне

Декоративный инертный материал (сосновая кора, мраморная крошка)
Дорожное покрытие из ФЭМ или клинкерного кирпича
Дорожное покрытие из природного камня (сланец)

Проектируемые лиственные кустарники
Проектируемые лиственные деревья
Проектируемые хвойные кустарники
Проектируемые хвойные деревья
Вертикальное озеленение (лианы)

Дендроплан

Дендрологический план, либо разбивочно-посадочный чертеж , необходим озеленителям. На чертеж наносятся только дом, ограждение, другие объекты, к которым будет осуществляться привязка, цветники и посадочные ямы для деревьев и кустарников.
Обозначения растительности на чертежах состоят из названия пород и номера в виде дроби. Числитель — номер в ассортиментной ведомости, знаменатель — количество растений в этой группе.

Условные обозначения точек наружного освещения
Основное наружное освещение h — 1300-1600 мм
Основное наружное освещение h — 400-600 мм
Основное наружное освещение — встроенное лестничное освещение h — 1300-1600 мм
Дополнительное наружное освещение — прожектор
Дополнительное наружное освещение — встроенная газонная подсветка
Дополнительное наружное освещение — встроенная дорожная подсветка

Экспликация

1. Жилой дом
2. Помещение для охраны
3. Баня
4. Клумба в подпорной стенке
5. Вольер
6. Плодово-огородная зона
7. Грот
8. Площадка с навесом
9. Выход к реке
10. Дополнительный въезд на участок

Ассортиментная ведомость представляет собой пронумерованный список растений, которые запроектированы на генеральном плане. В нем указывается род, вид и сорт растения на русском и латинском языке, а также их количество. Данный документ составляется в определенной последовательности. Ассортиментная ведомость может быть вынесена на поля или прилагаться отдельно.
Для разбивки в натуре посадочных ям (для деревьев) и котлованов (для кустарников) на посадочном чертеже наносятся размеры (длина, ширина) массивов, групповой посадки, расстояние между деревьями, а также необходимые вспомогательные расстояния от краев дорожек, аллей, площадок до мест посадки.

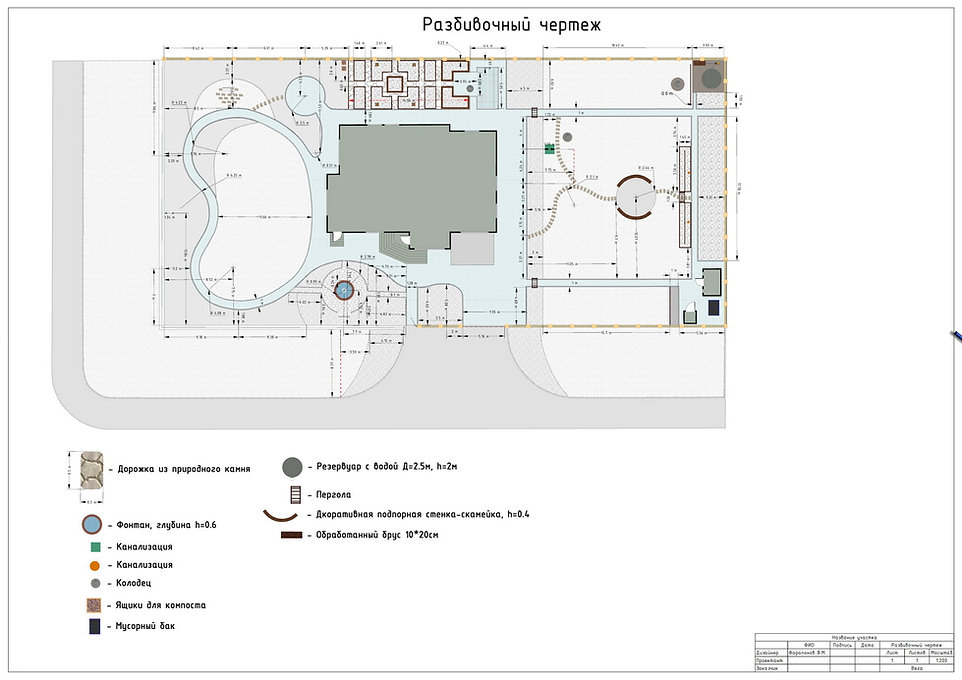

Разбивочный чертеж в ландшафтном дизайне

Разбивочный чертеж — графическое приложение к генеральному плану, по которому осуществляется вынос проекта в натуру. На него наносятся все дорожки, площадки, подпорные стенки, беседки, перголы, навесы, рокарий, водоемы, ручьи и другие сооружения.
Привязка осуществляется к имеющимся постройкам, ограждению, группам существующих насаждений. На разбивочном чертеже не указываются зеленые насаждения, чтобы не усложнять его чтение.
План типов покрытий с назначением типов твердых покрытий, на котором отображены типы покрытий дорожек и площадок, будь то брусчатка, тротуарная плитка, гравийная отсыпка и пр.

Экспликация
1. Жилой дом
2. Помещение для охраны
3. Баня
4. Клумба в подпорной стенке
5. Вольер
6. Плодово-огородная зона
7. Грот
8. Площадка с навесом
9. Выход к реке
10. Дополнительный въезд на участок

Точки наружного освещения
Основное наружное освещение h — 1300-1600 мм
Основное наружное освещение h — 400-600 мм
Основное наружное освещение — встроенное лестничное освещение h — 1300-1600 мм
Дополнительное наружное освещение — прожектор
Дополнительное наружное освещение — встроенная газонная подсветка
Дополнительное наружное освещение — встроенная дорожная подсветка

Дорожное покрытие из ФЭМ

1. ФЭМ — 60 (40) мм
2. Монтажный шар из ц/п смеси с затратами цемента М400-150 кг/м 3 -50 мм
3. Бетонная основа В-12,5, F-100, W-2, армированная сеткой Ф10 А400 С 200*200 -100 мм
4. Щебень гранитной фракции 20-40 мм — 200 мм
5. Уплотненный грунт

Разбивочный чертеж в ландшафтном проекте, составление разбивочного чертежа

Разбивочный чертеж в ландшафтном проекте, составление разбивочного чертежа | Sadik.ru

Садовый лабиринт

+7 (985) 760-01-02

Ландшафтный Дизайн

Время работы

Пн.-Пт: 10:00-19:00

Сб.-Вс: выходные

+7 (920) 771-74-00

Продажа Растений

Время работы

Пн.-Вс: 9:00-20:00

Главная Блог Разбивочные чертежи

Категория:Ландшафтное проектирование

Опубликовано: 08 ноября 2018

Проект планировки сада необходимо правильно и без искажений перенести на местность. Для этого на основе Генерального плана составляется разбивочный чертеж – основной документ, которым руководствуется рабочая бригада на этапе ландшафтного строительства. Если готов чертеж — на участке можно размечать границы всех элементов благоустройства, уже точно определено, где что будет расположено.

Разбивочный чертёж позволяет легко перенести проект на местность без использования сложной геодезической техники. Все элементы сада на чертеже привязаны к базовым точкам или жестким линиям — существующим строениям, границе участка, имеющимся группам зеленых насаждений.

Перенос проекта с бумаги на территорию требует авторского сопровождения непосредственно тем, кто проектировал сад – ландшафтным архитектором. Разбивочный чертеж — это «первая встреча» проекта с землей, на которой он будет воплощён. Потому так важно дополнительное внимание ландшафтного архитектора на этом этапе — могут немного корректироваться некоторые элементы, их границы или положение могут незначительно изменяться. Все эти изменения также находят свое отражение в разбивочном чертеже.

Ландшафтное проектирование. Введение

Сад — островок живой природы у дома. Формируя ландшафтную среду, вы создаете вокруг себя эстетический мир, который отражает ваш стиль жизни и восприимчивость…

Подробнее

Эскизное проектирование — начало

Будущий облик сада рождается на эскизе. Хорошо выполненный эскизный рисунок дает возможность почувствовать атмосферу будущего сада. Нами предлагается…

Подробнее

Участие заказчика в разработке эскизного…

Пожалуй, на этапе эскизного проектирования заказчик участвует в проекте наиболее активным образом. Визуализация проекта в плане и в трехмерном исполнении…

Подробнее

Зачем нужен эскизный проект

Эскиз гораздо проще в исполнении чем полноценный рабочий проект. Эскизное проектирование предусматривает создание двух-трех вариантов эскиза будущего…

Подробнее

Что включает в себя эскизный проект

Что включает в себя эскизный проект сада или парка? План участка, разделённого на функциональные зоны, именуется форэскиз. Зонирование сада…

Подробнее

Рабочее ландшафтное проектирование

Продолжением эскизного проектирования становится Рабочий проект сада — детализированная проектная проработка всех элементов ландшафтного дизайна.…

Подробнее

Дендроплан

Дендрологический план и ассортиментная ведомость растений Дендроплан — это схема размещения на участке деревьев и кустарников, как существующих,…

Подробнее

План организации рельефа

Чертеж вертикальной планировки участка Этот чертеж готовится с целью правильно организовать сток воды с участка и особенно важен при проектировании…

Подробнее

Баланс территории

Объемные и плоскостные элементы сада и парка Баланс площадей, или баланс территории — это соотношение объемных и плоскостных элементов на садовом…

Подробнее

Схема дренажа и ливнёвки

Схема системы дренажа и ливневой канализации Отвод лишних вод с участка очень важен, лишняя вода способна создать большие проблемы владельцам садов…

Подробнее

Схема системы садового освещения

Освещение сада или парка позволяет раскрыть в темное время суток новые художественные грани ландшафтного дизайна. Важно использовать освещение грамотно…

Подробнее

Схема системы полива

План поливочной системы При организации системы полива важно учитывать множество факторов, таких как количество, тип, расположение и привязки водопроводящих…

Подробнее

Схемы прорисовки цветников и рокариев

Почему не спроектировать все сразу на посадочном чертеже сада? Посадочный чертеж в проекте сада или парка содержит только общую информацию об устройстве…

Подробнее

Пояснительная записка

Пояснительная записка к Генеральному плану участка Пояснительная записка к Генеральному плану — это обоснование общего планировочного решения и описание…

Подробнее

Смета на ландшафтное строительство

Основа для составления сметы — все чертежи рабочего проекта сада Все документы, входящие в рабочий проект сада или парка, помимо их основного специального…

Подробнее

Условия и сроки

Сроки создания рабочего проекта Создание рабочего проекта участка размером до 30 соток занимает 21 рабочий день. К этому сроку необходимо добавить…

Подробнее

На главную
Услуги
Портфолио
Каталог растений
Питомник растений
Цены
Блог
О нас
Кабинет
Вход

Конфиденциальность

Ландшафтное проектирование

Продажа растений

Уход за садом

Садовое строительство

Строительство водных объектовСтроительство подпорных стен и садовых ступенейМощениеСпортивные площадкиПечи, барбекюДетские площадки

Инженерия

Садовое освещениеАвтополивДренаж и ливнёвка

Озеленение

ГазоныЖивые изгородиПосадка крупномеровРастения из ГерманииРозарииАльпинарииМиксбордеры

Уход за садом

Столярный цех

Малые архитектурные формы

Портфолио
ландшафтных работ

Портфолио
проектных работ

Разбивочные планы объектов — ГК «РИТЦ»

Разбивочные планы

Разбивочный геодезический чертеж или план – одна из составляющих проектного пакета документов, без которого не обходится ни одно строительство. Разбивочные планы могут быть как отдельными документами, так и частью комбинированных схем. В том числе генерального плана, куда входят схемы благоустройства территории, коммуникации и инженерные сети, планы организации рельефа и т.д. Объединенный вариант чаще применяется на небольших участках.

Суть разбивочного геодезического плана – привязка запроектированных сооружений к опорным пунктам геодезической сети. Правильный план можно составить, следуя Государственному стандарту 21.508-93, определяющему порядок работ, содержание документов и др.

Главное — точная работа

Работы по построению разбивочного плана – это точный перенос координат запроектированного сооружения с чертежа на земельный участок, отведенный под строительную площадку.

Эта процедура имеет огромное практическое значение, поскольку геодезическая разбивочная основа служит отправной точкой для любых специальных разбивочных работ. Поэтому крайне важно, чтобы ее выполнением занимались высокопрофессиональные специалисты, вооруженные современной высокоточной техникой и глубоким опытом.

Компания ЦМиГ, входящая в группу компаний РИТЦ, давно и успешно специализируется на работах по составлению геодезических планов разбивки для широкого спектра задач. Наши геодезисты показали свой профессионализм как в Калужской области, так и в Москве, Туле и других городах и регионах центра России. Работаем быстро, качественно и по привлекательной стоимости. Ознакомьтесь с предварительными расценками в нашем прайс-листе и обратитесь в наш офис для уточнения окончательной цены.

Порядок действий

Как и любая задача в инженерной геодезии, построение разбивочных геодезических чертежей и разбивочных работ на территории подчиняется утвержденному регламенту и производится поэтапно.

Построение разбивочной основы.
Это подготовительный этап, сводящийся к установке на строительной площадке геодезических пунктов, привязанных к опорным геодезическим сетям.
Проектирование и построение внешней разбивочной сети.
Внешние сети определяют расположение осей зданий путем закрепления взаимосвязанных опорных пунктов. Уже на начальном этапе строительства – подготовки котлована под фундамент – внешняя сеть используется для получения данных.
Внутренняя разбивочная сеть.
Строится внутри контура здания на исходном горизонте.
Детальные разбивочные работы.
Производятся вдоль монтажных осей сооружения и далее повторяются в соответствие с проектной внутренней этажной схемой.

Из чего состоит инженерный разбивочный план?

Перечень элементов, которые нужно учесть при составлении разбивочного чертежа, определяется техническими параметрами проекта.
Как правило, это общепринятый набор, включающий в себя:
Здания, сооружения, постройки. На плане отмечаются их контуры, точки пересечения осей, которые привязаны к опорным ориентирам.
Дороги, тротуары, площадки. Указывается ширина, углы или радиусы поворотов, что позволяет получить данные для привязки
Элементы искусственного рельефа (лестницы, откосы и т.д.)
Сооружения водоснабжения и водоотведения
Монтируемое на площадке оборудования
Малые формы
Разбивочный базис
«Красная линия» (граница строительной площадки)

Как составить разбивочный план?

Существуют различные методы, но к настоящему времени основными стали два:

Способ квадратов.
Для получения координат и последующей привязки объектов используются стационарные геодезические пункты. От них можно построить сетку квадратов, служащей основой для определения расположения запроектированных объектов. Метод целесообразен для обширных территорий.
Способ ординат.
На небольших участках, не имеющих серьезных перепадов рельефа, опорными точками могут любые стационарные элементы – углы зданий, опоры электропередач и др. Объекты привязываются с помощью перпендикуляров (ординат). Этот метод не столь точен, как предыдущий, но зато прост и достаточно дешев, благодаря чему его можно заказать для ландшафтного дизайна, проектов озеленения и смежных задач.

Как получить данные?

Чтобы составить качественный и точный геодезический план разбивки, можно использовать различные пути получения исходных данных – как по отдельности, так и в скомбинированном виде.

Аналитический метод.
Источником данных для разбивки являются вычисления. Рассчитываются координаты проектных точек, длины линий, привязанных к опорным пунктам, дирекционные углы. Метод применим при решениях как прямых геодезических задач, так и обратных.
Графический метод.
Достаточно простой и быстрый способ, который заключается в измерении расстояний и углов, отмеченных в генеральном плане. Однако цена этих преимуществ — невысокая точность, недостаточная для возведения капитальных сооружений. Поэтому такой метод целесообразно использовать, когда нужно построить какие-то временные или вспомогательные объекты.
Комбинированный метод.
Графо-аналитический способ объединяет возможности и плюсы двух предыдущих. Позволяет достигать требуемой точности с оптимальной скоростью, а значит, и стоимостью.

Разбивочные работы доверьте профессионалам

Заказать работы по созданию разбивочной основы по привлекательным расценкам и получить образцовый результат вы можете в компании ЦМиГ. Ознакомиться с ориентировочной ценой составления разбивочного геодезического чертежа можно в нашем прайс-листе.

Расценки на геодезические изыскания зависят от целого ряда факторов – сложности местности, плотности опорных сетей, а также от удаленности участка, подлежащего исследованиям. Поэтому для наших заказчиков работает не только офис в Калуге, но и представительства в Московской и Тульской областях. Это дает возможность заказать выезд специалиста и разбивочный план не только быстро, но и недорого.

End IP address

Message not found

English-Russian forum EnglishGermanFrenchSpanishItalianDutchEstonianLatvianAfrikaansEsperantoKalmyk

⚡Forum rules

✎ New thread

Name

Date

09.2022 7:45:19″>6

106

Usually the controller at the end of the header has control issues from lack of sufficient product …

LinGV

27.09.2022

4:37

111

parent Shell/Head

drifting_along

26.09.2022

14:57

107

top 3 most or top 3 of the most?

Andrew-Translator

27.09.2022

18:21

132

Производственно-диспетчерское обеспечение полетов

Ast_Kris

26.

09.2022

16:20

extra due misc

drifting_along

27.09.2022
