Тамбур (проходное пространство) — это… Что такое Тамбур (проходное пространство)?

Тамбур на входе в магазин

Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.[1]:п. 3.39 Створки дверей не являются обязательным элементом тамбура, существуют «открытые тамбуры».[2]:Ст. 88

Тамбур-шлюз — тамбур, оборудованный специальными устройствами, устраняющими возможность проникания огня, газов, паров, пыли и других вредных веществ из одного помещения в другое, а также для поддержания заданных параметров воздушной среды в помещениях.[3]

Назначение

Тамбуры, тамбур-шлюзы применяются для ограничения распространения пожара. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. В проемах противопожарных преград, которые не могут закрываться противопожарными дверями или воротами, для сообщения между смежными помещениями категории В или Г и помещениями категории Д должно быть предусмотрено устройство открытых тамбуров, оборудованных установками автоматического пожаротушения. В цокольных и подземных этажах зданий, сооружений и строений вход в лифт должен осуществляться через тамбур-шлюзы 1-го типа с избыточным давлением воздуха при пожаре.[2]:Ст. 88 В незадымляемых лестничных клетках типа Н3 вход на них на каждом этаже происходит через тамбур-шлюз, в котором постоянно или во время пожара обеспечивается подпор воздуха.[2]:Ст. 40

Входные тамбуры предназначены для защиты от проникновения холодного воздуха при открывании дверей. В районах с длительным холодным периодом и сильными ветрами устраивают двойные тамбуры, в условиях средней полосы устраивают обычные одинарные тамбуры, в южных районах с жарким климатом выходы устраиваются без тамбуров.[4]:256 Известен случай, когда в жилом доме, построенном в 1918 году, перед входом в сени имелось крыльцо-тамбур без дверей с открытым лестничным маршем и рундуком, обшитым вертикальной доской и покрытым самостоятельной односкатной крышей. [5]

Перегрузочный тамбур — конструкция, вынесенная за пределы складского помещения. Имеет герметизатор проема и уравнительную платформу. Перегрузочный тамбур защищает груз от воздействия неблагоприятных климатических факторов, а также обеспечивает стабильность температуры в складском помещении.[6]

Устройство

Тамбур со створками дверей и открытый тамбур на входе в школу

Ширина тамбуров принимается больше ширины проемов на 0,5 метра (0,25 метра с каждой стороны проема), а глубина — больше ширины дверного полотна на 0,2 метра, но не менее 1,2 метра.[4]:255 Защитные свойства тамбуров зависят от их планировки. Для тамбур-шлюзов необходимы размеры, позволяющие войти в него, закрыть за собой двери и открыть следующую дверь. Исходя из этих условий, глубина тамбур-шлюза принимается на 30 см больше ширины двери, но не менее 1,2 метра, а ширина на 0,6 метра больше ширины дверного проема.[4]:256

В тамбур-шлюзах помещений категорий А и Б, помещений с выделением вредных газов или паров 1 и 2 классов опасности следует предусматривать механическую приточную вентиляцию с подачей наружного воздуха для создания избыточного давления круглосуточно и круглогодично.

[7]

Тамбур-шлюзы в противопожарных преградах должны быть защищены дренчерными завесами с удельным расходом не менее 1 л/(с·м). Как правило, завесы должны устанавливаться внутри тамбура; с учетом специфических условий объекта защиты они могут быть предусмотрены в две нитки как внутри, так и снаружи.[8]

Запрещается устраивать в тамбурах выходов (за исключением квартир и индивидуальных жилых домов) сушилки и вешалки для одежды, гардеробы, а также хранить (в том числе временно) инвентарь и материалы.[9]

  1. ↑ СП 4.13130.2009 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям
  2. ↑ 1 2 3 Технический регламент о требованиях пожарной безопасности
  3. ↑ СНиП I-2 Часть 1. Общие положения. Глава 2. Строительная терминология
  4. ↑ 1 2 3 Теребнёв В. В. и др. Противопожарная защита и тушение пожаров. Книга 1:Жилые и общественные здания и сооружения. — М.:Пожнаука, 2006.
  5. ↑ Архитектура Российского Севера
  6. ↑ Перегрузочный тамбур (шлюз)
  7. ↑ СП 7. 13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования п. 6.1
  8. ↑ СП 5.13130.2009 Системы противопожарной защиты УСТАНОВКИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ И ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ Нормы и правила проектирования п. 5.3.2.7
  9. ↑ Правила пожарной безопасности в Российской Федерации ППБ 01-03 п. 53

Проходное пространство между дверями служащее для защиты

Поиск Лекций

28 Как называется пространство, на котором размещается необходимая для данного процесса мебель, или иное оборудование имеющие условные границы?

А) постановочная часть зоны

б) рабочая часть зоны

в) резервная часть площади зоны

г) зона бытового процесса

29 На какой из рисунков показана одномаршевая лестница?

Верный ответ: а

30 Какой тип внеквартирной лестницы требуется в одно или двухэтажных зданиях?

А) не требуется

б) обычная

в) незадымляемая

31 Как называется сумма площадей всех помещений квартиры – жилых и подсобных, встроенных шкафов, а также открытых помещений (лоджий, балконов, веранд и террас) и холодных кладовых?

а) жилая площадь

Б) общая площадь

в) рабочая площадь

г) домашняя площадь

32 Как называется проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения?

а) коридор

Б) тамбур

в) лифт

г) прихожая

33 Как показывают невидимые линии контура здания?

а) сплошной толстой

б) сплошной тонкой

В) пунктирной тонкой

г) пунктирной толстой

34 Допускается ли расположение ванных комнат и уборных непосредственно над жилыми комнатами и кухнями?

а) допускается

Б) не допускается

в) не имеет значения

г) допускается, если имеется хорошая шумоизоляция и вентиляция

35 Что укладывают во избежание образования температурных мостиков между балконными плитами и плитами перекрытий?

а) кровельный материал

Б) теплоизоляционный материал

в) плитку

г) не имеет значения

36 При каком уклоне крыши ее можно считать скатной?

а) менее 5%

б) более 5%

в) более 45%

г) более 25%

д) менее 25%

37 Что показано на рисунке под позицией 4?

а) стропильная нога

б) стойка

в) подкос

Г) мауэрлат (подстропильный брус)

д) прогон

38 Что показано на рисунке под позицией 6?

а) стропильная нога

б) стойка

в) лежень

г) распорка

Д) прогон

39 При каком уклоне крыши ее можно считать плоской?

а) менее 5%

б) более 5%

в) более 45%

г) более 25%

д) менее 25%

40 Что показано на рисунке под позицией 1?

А) стропильная нога

б) стойка

в) подкос

г) мауэрлат (подстропильный брус)

д) прогон

Раздел IV Основные принципы проектирования общественных зданий

1 Как называются универсальные общественные здания, в которых помещения в течение короткого периода (нескольких часов) могут быть трансформированы для использования по другому назначению?

А) многоцелевого назначения

б) с гибкой планировкой

в) с жесткой планировкой

2 Как называются универсальные общественные здания, в которых можно периодически (раз в несколько лет), видоизменять размеры помещений и их группировку, а также оборудование, его расстановку в соответствии с совершенствованием функциональных процессов?

а) многоцелевого назначения

б) с гибкой планировкой

в) с жесткой планировкой

3 Наибольшее расстояние от дверей рабочих и вспомогательных помещений массового пользования до лестниц не должно превышать

а) 40м

б) 20м

в) 100м

г) 3м

4 Какие из перечисленных путей связи и эвакуации являются горизонтальными?

А) коридоры

Б) кулуарные помещения

в) лестницы

г) пандусы

д) лифты

5 Какие из перечисленных путей связи и эвакуации являются вертикальными?

а) коридоры

б) кулуарные помещения

В) лестницы

Г) пандусы

Д) лифты

6 Какое из возможных сочетаний пространств внутри здания показано на рисунке?

А) ячейковая схема

б) коридорная схема

в) анфиладная схема

г) зальная схема

д) павильонная схема

е) смешанная (комбинированная) схема

7 Как называются небольшие шлюзовые устройства, которыми оборудуются входы в здания?

А) тамбуры

б) вестибюли

в) гардеробы

8 Какие плоскостные конструкции относятся к безраспорным?

А) балки

Б) фермы

в) арки

г) рамы

9 Какое из возможных сочетаний пространств внутри здания показано на рисунке?

а) ячейковая схема

Б) коридорная схема

в) анфиладная схема

г) зальная схема

д) павильонная схема

е) смешанная (комбинированная) схема

10 Какие плоскостные конструкции относятся к распорным?

а) балки

б) фермы

В) арки

Г) рамы

11 Какое из возможных сочетаний пространств внутри здания показано на рисунке?

а) ячейковая схема

б) коридорная схема

В) анфиладная схема

г) зальная схема

д) павильонная схема

е) смешанная (комбинированная) схема

12 Чему равен угол (ω) с нормалью к центру экрана, ограничивающий зону размещения зрителей в вертикальной плоскости?

а) не более 20º

б) при φ≤º6 не более 45º

в) при φ>6º не более 40º

г) не менее 20º

13 Какое из возможных сочетаний пространств внутри здания показано на рисунке?

а) ячейковая схема

б) коридорная схема

в) анфиладная схема

Г) зальная схема

д) павильонная схема

е) смешанная (комбинированная) схема

14 Как называется основное помещение зрительской группы, самое крупное в клубном здании, одновременно посещаемое большим количеством людей?

а) библиотека

б) лестница

В) зрительный зал

г) санузел

15 Какое из возможных сочетаний пространств внутри здания показано на рисунке?

а) ячейковая схема

б) коридорная схема

в) анфиладная схема

г) зальная схема

Д) павильонная схема

е) смешанная (комбинированная) схема

16 На какой из перечисленных рисунках показана двухшарнирная рама?

Верный ответ: б

17 Какое из перечисленных помещений предназначаются для проведения массовых зрелищных мероприятий: просмотр кинофильмов, спектаклей, проведение собраний и совещаний, торжественных вечеров?

Рекомендуемые страницы:

Поиск по сайту

Приложение Б.

Термины и определения | ГАРАНТ

Приложение Б

Термины и определения

Лифтовый холл — помещение перед входом в лифты.

Лоджия — встроенное или пристроенное, открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает. Может быть остекленной.

Мансардное окно — окно, устанавливаемое в наклонной плоскости крыши.

Отсек подвального или цокольного этажа — пространство, ограниченное противопожарными преградами (стенами, перегородками, перекрытием). В пределах отсека помещения могут быть выделены перегородками с соответствующим пределом огнестойкости.

Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Трибуна — сооружение с повышающимися рядами мест для зрителей.

Чердак — пространство между перекрытием верхнего этажа, покрытием здания (крышей) и наружными стенами, расположенными выше перекрытия верхнего этажа.

Этаж мансардный (мансарда) — этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной крыши, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажа.

Этаж надземный — этаж с отметкой пола помещений не ниже планировочной отметки земли.

Этаж подвальный — этаж с отметкой пола помещений ниже планировочной отметки земли более чем на половину высоты помещений.

Этаж технический — этаж для размещения инженерного оборудования и прокладки коммуникаций. Может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания.

Этаж цокольный — этаж с отметкой пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.

Тамбур — это… Что такое Тамбур?

  • тамбур — а, м. tambour m. 1. воен., архит., устар. Тамбур, барабан, есть род траверза при гласисе для сообщения с флешами. 1777. Кург. Инж. сл. 2. воен., архит. Абшнит; отделенное укрепление в палиссаде, в бастионах и равелинах пред воротами и тех… …   Исторический словарь галлицизмов русского языка

  • Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения. Источник: СНиП 2.08.01 89*: Жилые здания 3.6 Тамбур Проходное пространство между …   Словарь-справочник терминов нормативно-технической документации

  • ТАМБУР — ТАМБУР, тамбура, муж. (франц. tambour с перс.). 1. (тамбур). Барабан (устар.). 2. (тамбур). Цилиндрическая или многогранная часть здания с крышей куполом (архит.). 3. (тамбур). Пристройка у дверей, защищающая вход от ветра, дождя (архит.). 4.… …   Толковый словарь Ушакова

  • ТАМБУР — (фр. tambour барабан). 1) род вышиванья крючком по натянутому на круглую рамку полотну, также вязанье крючком кружев, одеял и т. п. 2) в архитектуре: крытое крыльцо, коробка у наружных дверей. Словарь иностранных слов, вошедших в состав русского… …   Словарь иностранных слов русского языка

  • Тамбур — Тамбур  проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения. Тамбур (тамбурный валик)  вал для наматывания рулона бумаги.… …   Википедия

  • тамбур — Проходное помещение для входа с последовательно открывающимися в нем наружными и внутренними дверями, препятствующее прониканию в помещение атмосферы извне [РД 25.03.001 2002] тамбур Небольшое помещение внутри здания или наружная пристройка у… …   Справочник технического переводчика

  • тамбур — пристройка, барабан, проход, вышивка, инструмент, вязание, площадка, танбур Словарь русских синонимов. тамбур сущ. • барабан Словарь русских синонимов. Контекст 5.0 Информатик. 2012 …   Словарь синонимов

  • Тамбур — – помещение небольшой площади внутри здания или наружная пристройка у входных дверей. Тамбур препятствует переохлаждению основных помещений …   Словарь строителя

  • ТАМБУР — (франц. tambour) ..1) часть помещения (между наружными и внутренними дверями) для защиты от ветра, холода и пр2)] Закрытая площадка железнодорожного вагона3) Род вязания или вышивания петля в петлю …   Большой Энциклопедический словарь

  • ТАМБУР — в архитектуре то же, что барабан …   Большой Энциклопедический словарь

  • Тамбур — I т амбур м. 1. Часть помещения или пристройка у входных дверей, предохраняющая от проникновения наружного воздуха. 2. Закрытая площадка пассажирского железнодорожного вагона между наружными и внутренними дверьми. II т амбур м. Цилиндрическая или …   Современный толковый словарь русского языка Ефремовой

Пожарная сигнализация в тамбуре

Александр

Нужно ли оборудовать тамбуры выходов АПС?

Тамбуры бывают разные и требования к ним различные. Тамбуры внутренние, тамбуры внешние, тамбуры лестничных клеток, тамбуры распределительные, тамбуры тепловые и прочие. Оборудование тамбура пожарной сигнализацией я бы отдал на усмотрение главного инженера проекта и поинтересовался бы его обоснованиями.

Что же касается буквы закона, то предлагаю вооружиться определением слова «тамбур» и найти к нему применение СП 5.13130.

Архитектурный словарь. Тамбур — (франц. tambour, букв. барабан; слово араб. происхождения) – небольшая пристройка к зданиям и сооружениям перед наружными дверями или проходное пространство за ними, служащее для защиты от холодного воздуха и ветра.

Градостроительные термины и определения, строительные нормы и правила. Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или помещение.

В нормах прописано, что в зданиях и сооружениях следует защищать пожарной сигнализацией помещения. (прил.А к СП 5.13130. 2009) Тамбур тепловой не является помещением и защите пожарной сигнализацией не подлежит.

Метки: АПС, Тамбур

тамбур — это… Что такое тамбур?

  • тамбур — а, м. tambour m. 1. воен., архит., устар. Тамбур, барабан, есть род траверза при гласисе для сообщения с флешами. 1777. Кург. Инж. сл. 2. воен., архит. Абшнит; отделенное укрепление в палиссаде, в бастионах и равелинах пред воротами и тех… …   Исторический словарь галлицизмов русского языка

  • Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения. Источник: СНиП 2.08.01 89*: Жилые здания 3.6 Тамбур Проходное пространство между …   Словарь-справочник терминов нормативно-технической документации

  • ТАМБУР — ТАМБУР, тамбура, муж. (франц. tambour с перс.). 1. (тамбур). Барабан (устар.). 2. (тамбур). Цилиндрическая или многогранная часть здания с крышей куполом (архит.). 3. (тамбур). Пристройка у дверей, защищающая вход от ветра, дождя (архит.). 4.… …   Толковый словарь Ушакова

  • ТАМБУР — (фр. tambour барабан). 1) род вышиванья крючком по натянутому на круглую рамку полотну, также вязанье крючком кружев, одеял и т. п. 2) в архитектуре: крытое крыльцо, коробка у наружных дверей. Словарь иностранных слов, вошедших в состав русского… …   Словарь иностранных слов русского языка

  • Тамбур — Тамбур  проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения. Тамбур (тамбурный валик)  вал для наматывания рулона бумаги.… …   Википедия

  • тамбур — Проходное помещение для входа с последовательно открывающимися в нем наружными и внутренними дверями, препятствующее прониканию в помещение атмосферы извне [РД 25.03.001 2002] тамбур Небольшое помещение внутри здания или наружная пристройка у… …   Справочник технического переводчика

  • Тамбур — – помещение небольшой площади внутри здания или наружная пристройка у входных дверей. Тамбур препятствует переохлаждению основных помещений …   Словарь строителя

  • ТАМБУР — (франц. tambour) ..1) часть помещения (между наружными и внутренними дверями) для защиты от ветра, холода и пр2)] Закрытая площадка железнодорожного вагона3) Род вязания или вышивания петля в петлю …   Большой Энциклопедический словарь

  • ТАМБУР — в архитектуре то же, что барабан …   Большой Энциклопедический словарь

  • Тамбур — I т амбур м. 1. Часть помещения или пристройка у входных дверей, предохраняющая от проникновения наружного воздуха. 2. Закрытая площадка пассажирского железнодорожного вагона между наружными и внутренними дверьми. II т амбур м. Цилиндрическая или …   Современный толковый словарь русского языка Ефремовой

Смотрите также

  • Как снять боковую дверь на т5
  • Ройки для оконных и дверных проемов
  • Имею ли я право не открывать дверь полиции
  • На каком расстоянии от двери устанавливаются выключатели
  • Декоративные накладки на двери межкомнатные
  • Сколько ключей в комплекте с замком к входной двери
  • Регулировка дверных скрытых петель
  • Какие двери дороже алюминиевые или пластиковые
  • Замена дверного звонка
  • Как установить на дверь накладные петли
  • Дверная металлическая коробка

Тамбур — определение термина

Термин и определение

проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.

Еще термины по предмету «Инженерные сети и оборудование»

Маршрут движения доступный

помещения, места обслуживания, позволяющие беспрепятственно достичь места и воспользоваться услугой.

Пищеблок

комплекс помещений, предназначенный для приготовления пищи пациентам и персоналу.

Помещение стоянки при доме

встроенное, пристроенное или встроенопристроенное помещение для хранения и (или) парковки автомобилей, не оборудованное для их ремонта и (или) технического обслуживания, кроме простейших устройств – моек, смотровых ям, эстакад.

Похожие

  • Тамбур-шлюз
  • Тамбур пассажирского вагона
  • Бокс (тамбур) теплый при приемном отделении
  • Маршрут движения доступный
  • Маршрут доступный (беспрепятственный):
  • Мастерская (workshop)
  • Панель ненесущая
  • Парапет
  • Переходные мостики
  • ПИ-труба
  • Подстилающий слой
  • Покрытия противоскольжения
  • Полотно активное
  • Пролет (bay)
  • Слой наружный защитно-декоративный
  • Сооружение строительное
  • Состояние недопустимое
  • Ствол шахтный (shaft)
  • Столп
  • Стояк канализационный невентилируемый

Смотреть больше терминов

Научные статьи на тему «Тамбур»

Входы в здания, расположенные в наиболее холодных климатических подрайонах, следует оснащать двойными тамбурами. ..
Тамбуры, располагающиеся с наружной части здания необходимо проектировать с естественным освещением….
В вышеизложенных случаях допускается предусматривать утепленные двери без возведения тамбура, если выход

Статья от экспертов

В статье представлено описание и решение задачи компоновки нестандартных съемов тамбуров, связанной с проблемой обрывов бумажного полотна при работе бумагоделательной машины в течение рабочего производственного процесса, за счет чего возникают так называемые нестандартные тамбуры. Такие случаи не единичны и требуют применения специальных методов для оптимизации производственного процесса в условиях операции склейки съемов тамбуров. Задача заключается в склейке нестандартных съемов и их раскро…

Научный журнал

Creative Commons

музыкальный залы, раздевальные помещения и учебные классы; к вспомогательным помещениям относятся коридоры,

тамбуры. ..
этажей; допускается устройство эксплуатируемых кровель, которые должны иметь не менее двух выходов через тамбуры

Статья от экспертов

В статье приводятся и анализируются результаты численного моделирования аэродинамики тамбура циклонного секци-онного нагревательного устройства с помощью программно-вычислительного комплекса ANSYS® Academic Research CFX. Применяемая на практике конструкция тамбура при выводе газов из секций в тамбур (с одинаковым направлением враще-ния) не соответствует требованиям равномерности ввода газов в рекуператор и снижения сопротивления нагревательного устройства.

Научный журнал

Creative Commons

Повышай знания с онлайн-тренажером от Автор24!

  • 📝 Напиши термин
  • ✍️ Выбери определение из предложенных или загрузи свое
  • 🤝 Тренажер от Автор24 поможет тебе выучить термины, с помощью удобных и приятных карточек

Возможность создать свои термины в разработке

Еще чуть-чуть и ты сможешь писать определения на платформе Автор24. Укажи почту и мы пришлем уведомление с обновлением ☺️

Архитектор Олег Прокопенко в Киеве, архитектурные эскизы, согласование, 3d модели, съёмка на фотостоки, создание сайтов на WordPress

admin Leave a Comment

Architect, Ph.D. Oleg Prokopenko, Kyiv, Ukraine – motivation letter to higher educational institutions, scientific organizations, employers I was born in 1978 in Kyiv, Ukraine. In 1996 he entered the Kyiv National University of Construction and Architecture, from which he graduated… Continue Reading →

Статьи

admin Leave a Comment

Применяются NFT как вид хранения капитала, коллекционирования цифрового искусства и представления в метавселенных или галереях. Они могут быть использованы в качестве валюты в играх и приложениях. NFT также могут быть найдены в других формах, таких как монеты или жетоны, которые… Continue Reading →

Статьи

admin Leave a Comment

Дизайн интерьера — это не только выбор цветовой гаммы и подбор мебели. Также это подбор декора и аксессуаров, которые сделают интерьер завершенным и уникальным. Мы осуществляем полный комплекс услуг по дизайну интерьера: – анализ помещения, – обмеры, – 3D-визуализация, –… Continue Reading →

Статьи

admin Leave a Comment

Выполняются работы для отвода земельных участков, разработки земельной документации как на территории населенного пункта, так и за его границами! Градостроительный расчёт выполняется для обоснования границ и площади земельного участка для городских и сельских советов (рад). В случае необходимости возможна разработка… Continue Reading →

Architect

admin Leave a Comment

Подготовка документов в суд (исковое заявление, возражения на иск, дополнения к иску, встречное исковое заявление, отзыв на встречный иск, ходатайства) – Представление интересов Заказчика в судах (суды общей юрисдикции, арбитражные суды, третейский суд) – Досудебное урегулирование споров. Представительство интересов в… Continue Reading →

Architect

admin Leave a Comment

Мы занимаемся созданием и продвижением сайтов уже более 10 лет. За это время мы смогли собрать команду профессионалов, которые создают сайты любой сложности. Создание сайта Чтобы сайт приносил Вам прибыль его необходимо продвигать. SEO продвижение Для создания и продвижения сайта… Continue Reading →

SEO

admin 1 Comment

Архитектурное проектирование зданий, жилых домов в Киеве! Разрабатывается проектная документация в Киеве, Киевской области, согласно полученным и разработанным нами градостроительным условиям и ограничениям на основании градостроительного расчета, либо получения строительного паспорта для индивидуальных жилых домов. Порядок осуществления архитектурного проектирования и… Continue Reading →

Architect

admin Leave a Comment

Проекты домов в Киеве, консалтинговые услуги архитектора, по разработке инвестиционных проектов недвижимости, предпроектные работы, эскиза для стройпаспорта индивидуального жилого дома – коттеджа до 500 кв.м, 3D визуализация!     1.Консультации по вопросам градостроительного, земельного законодательства, сопровождение объектов, применения строительных норм, получения исходных… Continue Reading →

Architect

admin Leave a Comment

Инвестиционный эскиз!  С этого надо начинать! Працюючи певний час в структурі спеціально уповноваженого органу містобудування та архітектури з питань проектування та будівництво індивідуальних житлових, дачних будинків повідомляю про наступне. Згідно вимог Закону України про регулювання містобудівної діяльності” (далі – Закон)… Continue Reading →

Architect

admin Leave a Comment

Видеокурс. Самостоятельное строительство дачи своими руками для постоянного проживания В данном видео показана строительная технология и хронология самостоятельного строительства каркасного дома с использованием фундамента из шлакоблоков, металлических и деревянных узлов и конструкций.

Видео

admin Leave a Comment

BINANCE NFT

NFT

admin Leave a Comment

  Соблюдение архитектуры, тщательная проработка узлов, деталей. Проект современного дома для проживания небольшой семьи из 4-5 человек с плоским двухскатным типом крыши. Панорамное остекление, большие окна и остекленные балконы, один из них – со стеклянным куполом. Цветовое решение проекта –… Continue Reading →

Проектная документация

admin Leave a Comment

Choose your NFT to Valhalla The key that will show you where the path leads to Heaven or Hell, there is also a super prize the path to Valhalla! The prize will be attached to the token. A total of… Continue Reading →

NFT

Бюро технической инвентаризации г. Нижневартовска

         Наши партнёры



Главная | Отдел учетаМуниципальные услугиПриём заявлений и выдача документов о согласовании переустройства и (или) перепланировки жилого помещения | Общая информация


Перепланировка квартир.


Стремление приспособить собственную квартиру «под себя», чтобы было максимально удобно и комфортно, желает каждый человек. Зачастую для удобства нужно перенести в квартире дверной проем, стену или сделать что-то еще – все это можно назвать одним словом «перепланировка». С 1 марта 2005 года новый Жилищный кодекс расставил точки над «i», жестко регламентировав и правила перепланировки квартир и процедуру согласования перепланировки. Правила переоборудования и перепланировки квартир закреплены на федеральном уровне.
Самое главное ограничение на перепланировку квартир состоит в том, что, в квартире нельзя сносить несущие стены. Это особенно важно для конструктивной целостности панельных домов. В кирпичных домах есть стены, на которые опираются плиты, остальные же стены выполняют функции перегородок, и их роль не настолько критична. В панельных же домах, где прочность конструкции зависит от прочности панелей в каждой квартире, снос несущей стены может привести к обрушению всего дома.
Популярный сегодня метод перепланировки квартиры – увеличение ее пространства за счет лоджии. Убирают оконный блок и продлевают комнату. Этого делать тоже нельзя, поскольку затрагивается структура отопления всего стояка, увеличивается тепловая нагрузка, не предусмотренная первоначальным проектом. Как результат — кто-то будет сидеть в теплой комнате, а кто-то мерзнуть, (ЖК РФ в ст 15) регламентирует и этот вид перепланировка- общая площадь квартиры просчитывается без учета веранд, балконов…
В процессе перепланировки квартиры допустимо увеличивать площадь за счет мест общего пользования если произвести перепланировку без этого невозможно, но только с согласия всех собственников жилого дома (ст 40, ЖК РФ) . Нельзя размещать кухню, туалет, ванную над жилыми помещениями Пост 46 от 26.01.2006).
Только при разработке проекта можно учесть все требования к жилому помещению в котором производят перепланировку и (или) переустройство

  • Оптимизация воздушно-теплового режима квартир требует их изоляции от смежных помещений с целью максимального сокращения количества перетекающего воздуха.
  • Перетекание воздуха в квартиры из смежных квартир и (или) лестничной клетки является одной из основных причин, снижающих эффективность работы системы вентиляции и приводящих к неудовлетворительному состоянию воздушной среды в квартирах. С учетом этого в строительной части проекта жилого здания должны быть предусмотрены планировочные, конструктивные и технологические решения, максимально сокращающие возможность перетекания воздуха через входные двери в квартиры, места сопряжений ограждающих конструкций, прохождения через них инженерных коммуникаций и др.
  • При разработке дизайн — проекта квартиры необходимо учитывать основные санитарно-гигиенические требования и нормы освещенности и инсоляции квартиры в соответствии с п. 1.2 СНиП 2.08.01-89.
  • Квартиры в жилых зданиях следует проектировать исходя из условия заселения их одной семьей. В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную или душевую, уборную, кладовую (или хозяйственные встроенные шкафы). Допускается устройство помещения для хозяйственных работ, холодной кладовой (или шкафов), вентилируемого сушильного шкафа для верхней одежды и обуви.
  • Площадь гостиной (общей комнаты) в однокомнатной квартире должна быть не менее 14 м2, в квартирах с числом комнат 2 и более — не менее 16 м2, других жилых комнат и кухни — не менее 8 м2.
  • Площадь спальной жилой комнаты и кухни в надстраиваемом мансардном этаже двух- и более комнатных квартир допускается не менее 7 м2 при условии, что общая комната имеет площадь не менее 16 м2.
  • В однокомнатных квартирах допускается устройство совмещенных санузлов. Двери уборной, ванной и совмещенного санузла должны открываться наружу.
  • Вход в помещение, оборудованное унитазом, непосредственно из кухни и жилых помещений (кроме жилых помещений, предназначенных для семей с инвалидами) не допускается.
  • Не допускается размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней допускается в квартирах, расположенных на двух уровнях. Не допускается крепление приборов и трубопроводов непосредственно к межквартирным стенам и перегородкам, ограждающим жилые комнаты.
  • Квартиры в жилых зданиях следует проектировать исходя из условия заселения их одной семьей. В квартирах следует предусматривать жилые комнаты и подсобные помещения: кухню, переднюю, ванную или душевую, уборную, кладовую (или хозяйственные встроенные шкафы). Допускается устройство помещения для хозяйственных работ, холодной кладовой (или шкафов), вентилируемого сушильного шкафа для верхней одежды и обуви.
  • В однокомнатных квартирах допускается устройство совмещенных санузлов. Двери уборной, ванной и совмещенного санузла должны открываться наружу.
  • В жилых зданиях следует предусматривать отопление и вентиляцию с естественным побуждением, проектируемые согласно СНиП 2.04.05-91*. Расчетные параметры воздуха и кратность воздухообмена в помещениях следует принимать в соответствии с обязательным приложением 4.
  • При установке в кухнях газовых водонагревателей, газоход от водонагревателя надлежит рассматривать как дополнительный вытяжной канал.
  • Объединение вентиляционных каналов из кухонь, уборных, ванных (душевых), кладовых для продуктов с вентиляционными каналами из помещений поквартирных генераторов тепла, гаражей не допускается.

Глоссарий перепланировки.


Термины и определения, используемые в данной статье и правилах перепланировки квартир и помещений.


Балкон — выступающая из плоскости стены фасада здания огражденная площадка, служащая для отдыха в летнее время.
Веранда — застекленное не отапливаемое помещение, пристроенное к зданию или встроенное в него.
Жилое здание секционного типа — здание, состоящее из одной или нескольких секций.
Жилое здание галерейного типа — здание, в котором квартиры (или комнаты общежитий) имеют выходы через общую галерею не менее чем на две лестницы.
Жилое здание коридорного типа — здание, в котором квартиры (или комнаты общежитий) имеют выходы через общий коридор не менее чем на две лестницы.
Жилая ячейка общежития — группа жилых комнат, объединенных подсобными помещениями общего пользования.
Лестнично-лифтовой узел — помещение, предназначенное для размещения вертикальных коммуникаций, — лестничной клетки и лифтов.
Лифтовой холл — помещение перед входами в лифты.
Лоджия — перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.
Общая площадь квартиры — суммарная площадь жилых и подсобных помещений квартиры с учетом лоджий, балконов, веранд, террас (см. обязательное приложение 2).
Погреб — заглубленное в землю сооружение для круглогодичного хранения продуктов; он может быть отдельно стоящим, расположенным под жилым домом, хозяйственной постройкой.
Приквартирный участок — земельный участок, примыкающий к дому (квартире) с непосредственным выходом на него.
Световой карман — помещение с естественным освещением, примыкающее к коридору и служащее для его освещения. Роль светового кармана может выполнять лестничная клетка, отделенная от коридора остекленной дверью шириной не менее 1,2 м. При этом за ширину светового кармана принимается ширина проема в лестничную клетку.
Секция жилого здания — часть здания, квартиры которой имеют выход на одну лестничную клетку непосредственно или через коридор и отделенная от других частей здания глухой стеной. Длина коридоров, не имеющих освещение в торцах и примыкающих к лестничной клетке, не должна превышать 12 м. Общая площадь квартир на этаже секции не должна превышать 500 м2.
Тамбур — проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
Терраса — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу; размещается на земле или над нижерасположенным этажом.
Холодная кладовая — кладовая площадью до 2 м2, размещаемая в неотапливаемом объеме квартиры.
Чердак — пространство между поверхностью покрытия (крыши), наружными стенами и перекрытием верхнего этажа.





7511.1104 — Часть

Правил MN

§

Подчасть 1.

IFC раздел 1104.1.

В раздел IFC 1104.1 внесены поправки и добавлены следующие разделы:

1104.1 Общие положения. Средства эвакуации в существующих зданиях должны соответствовать минимальным требованиям к эвакуации, указанным в разделах с 1104.1 по 1104.26.7.

1104.1.1 Нагрузки пассажиров. Количество людей определяется в соответствии с Разделом 1004.

1104.1.2 Ширина выхода. Минимальная требуемая ширина выезда определяется в соответствии с Разделом 1005.1.

1104.1.3 Высота потолка. Высота потолка в коридорах должна быть не менее 78 дюймов (1981 мм).

1104.1.4 Особые положения при выпуске для младших школьников. Помещения группы Е, используемые дошкольными учреждениями, детскими садами, учащимися первого или второго класса, учреждениями по уходу за детьми, программами дошкольного семейного образования, родителями-подростками или аналогичными программами, должны располагаться в соответствии с требованиями Строительного кодекса.

§

Подп. 2.

МФК, раздел 1104.2.

Раздел IFC 1104.2 изменен следующим образом:

1104.2 Лифты, эскалаторы и движущиеся дорожки. Лифты, эскалаторы и движущиеся дорожки могут использоваться только в качестве компонента необходимых средств эвакуации, если это было предварительно одобрено.

§

Подп. 3.

МФК, раздел 1104.3.

В раздел IFC 1104.3 внесены поправки и добавлены следующие разделы:

1104.3 Знаки выхода — общие положения. Знаки выхода должны соответствовать разделам с 1104.3.1 по 1104.3.5.

1104.3.1 При необходимости. Знаки выхода должны быть предусмотрены там, где требуется два или более выхода из комнаты, помещения или этажа.

1104.3.2 Местонахождение. Выходы и двери доступа к выходу должны быть отмечены одобренным знаком выхода, хорошо видимым с любого направления выхода.

1104.3.3 Основные выходы. Нет необходимости устанавливать знаки выхода для главных внешних дверей выхода, которые явно и четко идентифицируются как выходы.

1104.3.4 Освобождение от уплаты некоторых занятий. Знаки выхода не требуются в жилых помещениях I-3 группы заселенности; в спальных комнатах или жилых помещениях групп вместимости Р-1, Р-2 или Р-3; и в группе U занятости.

1104.3.5 Освещение указателя выхода. Знаки выхода должны быть с внутренней подсветкой, внешней подсветкой или самосветящимися. Лицевая сторона указателя выхода, освещенная внешним источником, должна иметь интенсивность не менее 5 фут-свечей (54 люкса). Знаки с внутренней подсветкой должны обеспечивать эквивалентную яркость и должны быть указаны для этой цели. Утвержденные самосветящиеся знаки, обеспечивающие равномерное освещение букв, должны иметь минимальную яркость 0,06 фут-ламберта (0,21 кд/м 9 ).0073 2 ).

§

Подп. 4.

МФК, раздел 1104.5.

В раздел IFC 1104.5 внесены изменения и добавлены следующие разделы:

1104.5 Освещение – общее. Нормальное и аварийное освещение путей эвакуации должно соответствовать разделам с 1104.5.1 по 1104.5.3.

1104.5.1 Требуется освещение. Средства эвакуации должны быть освещены в любое время, когда помещение здания, обслуживаемое средствами эвакуации, занято. Естественное освещение во внутренних помещениях или помещениях может быть использовано для удовлетворения этого требования в периоды дневного света.

1104.5.1.1 Занятость группы U. Освещение не требуется для помещений группы U.

1104.5.1.2 Доступ к проходу. Освещение проходов в проходах не требуется.

1104.5.1.3 Жилые единицы и спальные комнаты. Освещение не требуется для жилых и спальных помещений группы вместимости I, Р-1, Р-2, Р-3.

1104.5.2 Уровень освещенности. Полы и другие пешеходные поверхности в пределах путей выхода должны быть освещены в соответствии с Разделами 1104.5.2.1 и 1104.5.2.2:

1104.5.2.1 Общие. Уровень освещенности на выходе должен быть не менее одной фут-свечи (11 люкс) на уровне пола.

1104.5.2.2 Монтажные характеристики. В местах проведения собраний освещенность полов у выхода должна быть не менее 0,2 фут-свечи (2,2 люкс) во время представлений или представлений с направленным светом.

1104.5.3 Аварийное питание освещения. Электропитание средств аварийного освещения обычно должно обеспечиваться электроснабжением помещения. В случае сбоя подачи электроэнергии освещение должно автоматически обеспечиваться аварийной системой для следующих помещений, где такие помещения требуют двух или более путей эвакуации:

1. Группа А, состоящая из 50 или более пассажиров. Помещения для собраний, используемые исключительно в качестве мест отправления культа и имеющие количество посетителей менее 300 человек, не обязаны иметь аварийное освещение.

2. Здания группы B в три или более этажей, здания со 100 или более жильцами выше или ниже уровня выхода, или здания с 1000 или более жильцами.

3. Группа Е на внутренних лестницах, в коридорах, без оконных помещениях со студенческим населением, в магазинах и лабораториях.

4. Группа F, имеющая более 100 пассажиров. Здания, эксплуатируемые только в светлое время суток и снабженные окнами для естественного освещения, не обязаны иметь аварийное освещение.

5. Группа I.

6. Здания группы М общей торговой площадью более 3 000 квадратных футов (2 879 м 2 ) или высотой более одного этажа.

7. Группа Р-1. Если каждая гостевая комната имеет прямой доступ к внешней стороне здания на уровне земли, аварийное освещение не требуется.

8. Группа Р-2. Если каждая жилая единица имеет прямой доступ к внешней стороне здания на уровне земли, аварийное освещение не требуется.

9. Группа Р-4. Если каждая спальная комната имеет прямой выход наружу здания на уровне земли, аварийное освещение не требуется.

Система аварийного электроснабжения должна обеспечивать питание не менее 30 минут и состоять из аккумуляторных батарей, единичного оборудования или генератора на площадке. Установка системы аварийного электропитания должна осуществляться в соответствии с разделом 1203.9.0003

§

Подп. 5.

МФК, раздел 1104.6.

Раздел IFC 1104.6 и его подразделы полностью исключены и заменены следующими:

1104. 6 Ограждения. Ограждения, соответствующие этому разделу, должны быть установлены на открытых сторонах путей эвакуации, которые находятся на высоте более 30 дюймов (762 мм) над полом или уровнем ниже.

Исключение: Одобренные существующие открытые ограждения.

1104.6.1 Высота ограждений. Ограждения должны образовывать защитный барьер высотой не менее 42 дюймов (1067 мм), за исключением следующих существующих ограждений:

1. Существующие ограждения на открытой стороне лестницы, высота которых не менее 30 дюймов (760 мм).

2. Существующие ограждения в жилых единицах, высота которых не менее 36 дюймов (910 мм).

3. Существующие ограждения на сборочных участках.

4. Существующие ограждения на лестницах и балконах зданий, обозначенных как исторические сооружения, высотой не менее 24 дюймов (610 мм).

1104.6.2 Ограничения открытия. Открытые ограждения должны иметь балясины или декоративные узоры, чтобы сфера диаметром 6 дюймов (152 мм) не могла пройти через любое отверстие на высоте до 34 дюймов (864 мм), за исключением случаев, когда существует одно из следующих условий:

1. На приподнятых поверхностях для доступа и использования электрических, механических или водопроводных систем или оборудования ограждения должны иметь балясины или быть из твердых материалов, чтобы сфера диаметром 21 дюйм (533 мм) не могла пройти через какое-либо отверстие.

2. В условиях групп I-3, F, H или S расстояние в свету между промежуточными поручнями, измеренное под прямым углом к ​​поручням, не должно превышать 21 дюйм (533 мм).

§

Подп. 6.

МФК, раздел 1104.7.

Раздел IFC 1104.7 и его подразделы полностью удалены и заменены следующим:

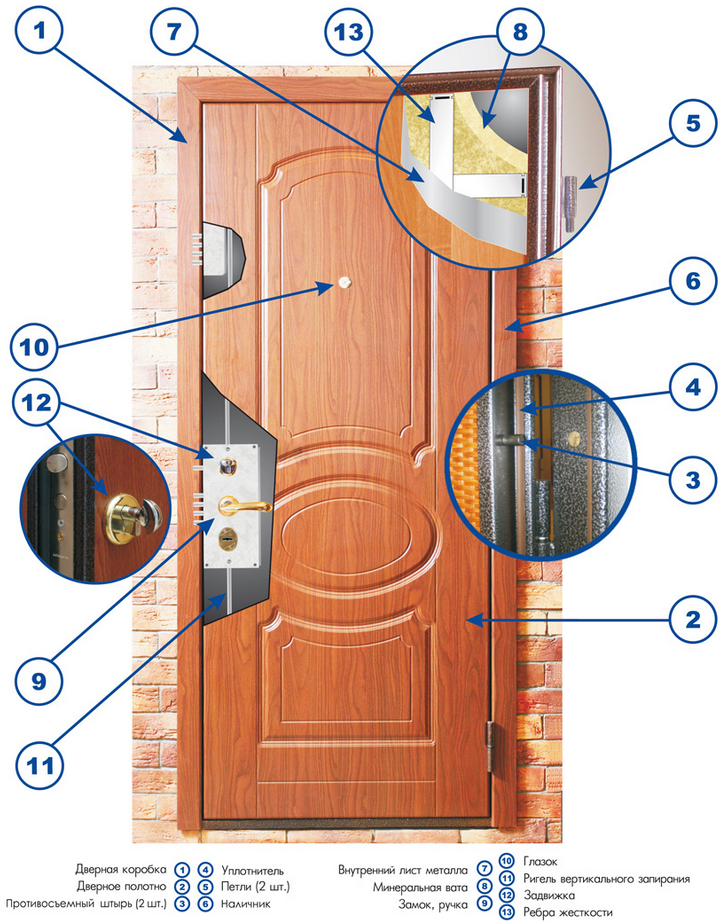

1104.7 Двери — общие. За исключением случаев, измененных разделом 1010.1.2, двери должны быть распашными с боковыми петлями. Двери должны открываться в направлении эвакуации при размещении пассажиров в количестве 50 и более человек. Минимальная ширина каждого дверного проема должна быть достаточной для нагрузки пассажиров. Замки и защелки должны соответствовать Разделам 1010. 1.9.через 1010.1.11.4.

1104.7.1 Размер дверей. За исключением случаев, измененных данным разделом, каждое требуемое средство эвакуационной двери должно соответствовать минимальным размерам, указанным здесь. Двери должны иметь ширину в чистоте не менее 28 дюймов (711 мм). Если для этой секции требуется минимальная ширина в свету 28 дюймов (711 мм), а дверной проем включает две дверные створки без стойки, одна створка должна обеспечивать ширину проема в свету 28 дюймов (711 мм). Максимальная ширина распашного дверного полотна должна составлять 48 дюймов (1219мм) номинал. Высота дверей должна быть не менее 80 дюймов (2032 мм).

1104.7.1.1 Шкафы. Дверные проемы в шкафы для хранения площадью менее 10 квадратных футов (0,93 м 2 ) не должны ограничиваться минимальной шириной.

1104.7.1.2 Вращающиеся двери. Ширина створок карусельных дверей не ограничивается.

1104.7.1.3 Жилые единицы. Дверные проемы в жилом помещении могут быть размером 78 дюймов (1,981 мм) в высоту.

1104.7.1.4 Небольшие помещения. Выходные двери, обслуживающие помещения площадью не более 70 квадратных футов (6,5 м 2 ), могут иметь ширину 24 дюйма (610 мм).

1104.7.1.5 Медицинские учреждения. Минимальная ширина дверей в свету на пути выхода из больниц; дома престарелых; ограниченные средства ухода; спальные комнаты психиатрических больниц; и зоны диагностики и лечения, такие как рентген, хирургия или физиотерапия, должны быть не менее 32 дюймов (810 мм) в ширину. Существующие 34-дюймовые (865 мм) двери разрешены. Существующие 28-дюймовые (710 мм) коридорные двери на объектах, где противопожарные планы не требуют эвакуации на кровати, каталке или инвалидном кресле, должны быть разрешены.

§

Подп. 7.

МФК раздел 1104.10.

Раздел IFC 1104.10 и подраздел 1104.10.1 изменены следующим образом:

1104.10 Размеры лестниц для существующих лестниц. Существующие лестницы в зданиях разрешается оставить, если высота их подъема не превышает 8,25 дюймов (210 мм), а длина пролета не менее 9 дюймов (229 мм). Существующие лестницы могут иметь минимальную ширину 36 дюймов (914 мм), но не менее ширины, необходимой для количества обслуживаемых пассажиров, как определено в Разделе 1005.1. Существующие лестницы можно перестроить.

1104.10.1 Размеры лестницы для замены. Замена существующей лестницы в строении не требуется для соответствия новым требованиям к лестницам Раздела 1011, если существующее пространство и конструкция не позволяют уменьшить уклон или уклон.

§

Подп. 8.

МФК раздел 1104.12.

Раздел IFC 1104.12 изменен следующим образом:

1104.12 Круговые лестницы. Существующие круглые лестницы могут продолжать использоваться при условии, что минимальная глубина проступи снаружи лестницы составляет не менее 10 дюймов (254 мм).

§

Подп. 9.

МФК раздел 1104.16.

Раздел МФК 1104.16 и его подразделы полностью исключены и заменены следующими:

1104. 16 Лестницы пожарные. Пожарные лестницы должны соответствовать разделам с 1104.16.1 по 1104.16.7.

1104.16.1 Существующие средства эвакуации. Пожарные лестницы разрешены в существующих зданиях, но не должны составлять более 50 процентов от требуемой пропускной способности выхода.

1104.16.2 Защита отверстий. Проемы в пределах 10 футов (3048 мм) от пожарных лестниц должны быть защищены противопожарными сборками, имеющими минимальный рейтинг огнестойкости 3/4 часа. В зданиях, полностью оборудованных утвержденной автоматической спринклерной системой, защита от открывания не требуется.

1104.16.3 Размеры. Пожарные лестницы должны соответствовать минимальной ширине, грузоподъемности, высоте подступенка и глубине проступи, указанным в таблице 1104.16.

1104.16.4 Доступ. Доступ к пожарной лестнице из коридора не должен осуществляться через промежуточное помещение. Доступ к пожарной лестнице должен осуществляться через дверь или окно, соответствующие критериям Раздела 1005. 3.2. Доступ к пожарной лестнице должен осуществляться непосредственно на балкон, площадку или платформу. Они должны быть не выше уровня пола или подоконника и не ниже 8 дюймов (203 мм) ниже уровня пола или 18 дюймов (457 мм) ниже подоконника.

1104.16.5 Материалы и прочность. Элементы пожарных лестниц должны быть изготовлены из негорючих материалов.

Пожарные лестницы и балконы должны выдерживать статическую нагрузку плюс динамическую нагрузку не менее 100 фунтов на квадратный фут (4,78 кН/м 2 ). Пожарные лестницы и балконы должны быть снабжены верхними и промежуточными поручнями с каждой стороны.

Должностное лицо пожарной безопасности уполномочено требовать испытаний или других удовлетворительных доказательств того, что существующая пожарная лестница соответствует требованиям настоящего раздела.

1104.16.6 Прекращение. Самый нижний балкон не должен быть выше 18 футов (5486 мм) от земли. Пожарные лестницы должны доходить до земли или иметь уравновешивающие лестницы, доходящие до земли. Для пожарных лестниц, обслуживающих десять или менее человек, разрешено использовать утвержденную пожарную лестницу в качестве завершения пожарной лестницы.

1104.16.7 Техническое обслуживание. Пожарные лестницы всегда должны быть свободными и свободными, а также должны содержаться в хорошем рабочем состоянии.

ТАБЛИЦА 1104.16

РАЗМЕРЫ ДЛЯ СУЩЕСТВУЮЩИХ ПОЖАРНЫХ ЛЕСТНИЦ

Особенность: Обслуживание более 10 человек Обслуживание 10 или менее человек
Минимальная ширина 22 дюйма 18 дюймов
Максимальная высота подступенков 9 дюймов 12 дюймов
Минимальная глубина протектора 9 дюймов 6 дюймов

§

Подп.

10.

МФК, раздел 1104.17.

Раздел IFC 1104.17 и его подразделы полностью удалены и заменены следующим:

1104.17 Коридоры. Коридоры, общий путь движения и расстояние движения должны соответствовать разделам 1104.17.1–1104.17.4.1. Коридоры, соответствующие Разделу 1020.1, не обязательно должны быть огнестойкими.

1104.17.1 Строительство. Коридоры должны иметь класс огнестойкости в соответствии с данным разделом и таблицей 1104.17.1. Существующие стены, покрытые деревянной рейкой и штукатуркой в ​​хорошем состоянии, или гипсокартон толщиной 1/2 дюйма, приемлемы для стен и потолков коридора. Если таблица 1104.17.1 разрешает спринклерную систему вместо огнестойкой конструкции, здание должно быть защищено автоматической спринклерной системой в соответствии с разделом 9.03.3.1.1 или 903.3.1.2.

1104.17.1.1 Существующие места отправления культа. В Группе А помещения, используемые в качестве мест отправления культа, существующие стены коридоров, потолки и защита проемов, не соответствующие Разделу 1104. 17.1, могут быть сохранены, если такие здания защищены утвержденной автоматической системой пожарной сигнализации. Система пожарной сигнализации должна включать автоматическое обнаружение дыма по всей системе выхода и утвержденное обнаружение во всех котельных, топочных, технических помещениях и складских помещениях.

1104.17.1.2 Существующие занятия группы B. В офисных помещениях группы B, площадь которых не превышает 10 000 квадратных футов (929 м 2 ), существующие стены коридора, потолки и защита проемов, не соответствующие Разделу 1104.17.1, могут быть сохранены, если такие здания защищены сертифицированная автоматическая пожарная сигнализация. Система пожарной сигнализации должна включать автоматическое обнаружение дыма по всей системе выхода и утвержденное обнаружение во всех котельных, топочных, технических помещениях и складских помещениях.

1104.17.1.3 Существующие помещения группы E. В помещениях группы E существующие стены коридора, потолки и защита проемов, не соответствующие Разделу 1104. 17.1, могут быть сохранены, если такие здания защищены утвержденной автоматической системой пожарной сигнализации, которая контролируется центральной, частной или удаленной станцией. оказание услуг. Система пожарной сигнализации должна включать автоматическое обнаружение дыма по всей системе выхода и утвержденное обнаружение во всех комнатах и ​​зонах, кроме классных комнат и офисов.

ТАБЛИЦА 1104.17.1

КОРИДОРНАЯ ОГНЕСТОЙКОСТЬ

Занятость Нагрузка пассажиров Требуемая степень огнестойкости (часы)
Обслуживается коридором Без спринклерной системы С спринклерной системой
A, B, E, F, H, M, S, U Больше 30 1 0
я Больше 10 1 (см. раздел 1104.17.2.3) 0
Р Больше 10 1 0

1104.17.2 Коридорные проемы. Проемы в коридоры должны соответствовать разделам с 1104.17.2.1 по 1104.17.2.3.

1104.17.2.1 Двери. Двери, открывающиеся в коридоры, согласно таблице 1104.17.1 должны иметь класс огнестойкости, должны быть защищены 20-минутными противопожарными элементами или дверями из цельного дерева толщиной не менее 1-3/4 дюйма (45 мм). Если существующая рама не подходит для двери толщиной 1-3/4 дюйма (45 мм), допускается установка двери из цельного клееного деревянного сердечника толщиной 1-3/8 дюйма (35 мм) или эквивалентной двери из изолированной стали. Двери должны быть самозакрывающимися или автоматически закрывающимися при обнаружении дыма.

1104.17.2.2 Прочие отверстия. В стенах и потолках коридоров разрешены проемы с фиксированными армированными стеклами в стальных рамах. Фрамуги, жалюзи и проемы, кроме дверей из коридоров в комнаты, должны автоматически закрываться при обнаружении дыма или должны быть закрыты гипсокартоном толщиной не менее 3/4 дюйма (19 мм) или аналогичным материалом со стороны помещения.

1104.17.2.3 Существующие группы I-2 и I-3. Двери коридоров группы I-3 и двери палат пациентов в коридорах группы I-2 не должны быть огнестойкими или самозакрывающимися, если предусмотрены дымозащитные барьеры в соответствии со Строительными нормами или NFPA 101.

1104.17.3 Ширина коридора. Минимальная ширина коридора должна соответствовать разделам с 1104.17.3.1 по 1104.17.3.2.

1104.17.3.1 Минимальная ширина. Минимальная ширина коридора должна соответствовать расчету нагрузки на человека в Разделе 1005.3, но не менее 36 дюймов.

1104.17.3.2 Минимальная ширина в механических зонах. Минимальная ширина коридора может быть уменьшена до 24 дюймов (610 мм) для помещений, обеспечивающих доступ к электрическим, механическим или сантехническим системам.

1104.17.4 Тупики. Если требуется более одного выхода или дверного проема для доступа к выходу, доступ к выходу должен быть организован таким образом, чтобы тупики не выходили за пределы, указанные в Разделе 1104.17.4.1 и Таблице 1104.17.4.

1104.17.4.1 Широкие коридоры и тупиковые положения. Длина тупикового перехода или коридора не ограничивается, если длина тупикового перехода или коридора меньше и в 2,5 раза меньше ширины тупикового перехода или коридора.

ТАБЛИЦА 1104.17.4

ОБЩИЕ ПУТИ, ТУПИКИ И ОГРАНИЧЕНИЯ РАССТОЯНИЯ ДВИЖЕНИЯ (по занятости)

Занятость Ограничение общего пути Ограничение тупикового коридора Предельное расстояние перемещения
Unspr (футы) Шпилька (ножки) Unspr (футы) Шпилька (ножки) Unspr (футы) Шпилька (ножки)
Группа А 20/75 а 20/75 а 20 б 20 б 200 250
Группа Б 75 100 50 50 200 300
Группа Е 75 75 50 50 200 250
Группы F-1, S-1 д 75 100 50 50 200 250
Группы Ф-2, С-2 д 75 100 50 50 300 400
Группа H-1 25 25 0 0 75 75
Группа H-2 50 100 0 0 75 100
Группа H-3 50 100 20 20 100 150
Группа H-4 75 75 20 20 150 175
Группа H-5 75 75 20 50 150 200
Группа I-1 75 75 20 20 200 250
Группа I-2 (здравоохранение) Н/П Н/П Н/П Н/П 150 200 с
Группа I-3 100 100 Н/П Н/П 150 с 200 с
Группа I-4 (дневной уход) 75 100 20 20 200 250
Группа М (крытый торговый центр) 75 100 50 50 200 400
Группа М (торговая) 75 100 50 50 200 250
Группа Р-1 (Гостиницы) 75 75 50 50 200 250
Группа Р-2 (Квартиры
)		 75 125 50 50 200 250
Группы Р-3, Р-4 Н/П Н/П Н/П Н/П Н/П Н/П
Группа U 75 100 20 50 300 400

«Unspr» означает «без полива», а «Spr» означает «посыпанный».

Для СИ: 1 фут = 304,8 мм.

а 20 футов для общего прохода, обслуживающего более 50 человек; 75 футов для общего пути, обслуживающего 50 или менее человек.

b См. Раздел 1029.9.5 для информации о тупиковых проходах в помещениях группы А.

c Этот размер относится к общему расстоянию перемещения, при условии, что дополнительные участки полностью использовали свои допустимые максимумы. Информацию о расстоянии перемещения внутри помещения и от двери доступа к выходу из помещения до выхода см. в соответствующей главе о размещении.

д Специальные требования к расстоянию между дверями в ангарах самолетов см. в Международных строительных нормах и правилах.

Н/П = Нет требований.

§

Подп. 10а.

МФК раздел 1104.18.

Раздел IFC 1104.18 удален.

§

Подп. 11.

МФК раздел 1104.19.

Раздел IFC 1104.19 изменен следующим образом:

1104.19 Расстояние пути доступа к выходу. Выходы должны быть расположены таким образом, чтобы максимальная длина пути доступа к выходу, измеренная от самой удаленной точки до одобренного внешнего выхода, ограждения вертикального выхода, горизонтального выхода или выходного прохода вдоль естественного и беспрепятственного пути выхода, не превышала расстояния, указанные в таблице 1104.17.4.

§

Подп. 12.

МФК раздел 1104.20.

Раздел IFC 1104.20 изменен следующим образом:

1104.20 Общий путь эвакуации. Общий путь эвакуации не должен превышать расстояний, указанных в таблице 1104.17.4.

§

Подп. 13.

МФК раздел 1104.21.

Раздел IFC 1104.21 изменен следующим образом:

1104.21 Идентификация сброса с лестницы. Лестница в ограждении выхода, которая продолжается ниже уровня выпускного отверстия, должна быть устроена и обозначена таким образом, чтобы можно было легко определить направление выхода к общественному проходу. Лестницы, которые продолжаются на полэтажа за уровень выхода, не должны быть снабжены барьерами там, где выход виден.

§

Подп. 14.

Раздел МФК 1104.22.

Раздел IFC 1104.22 изменен следующим образом:

1104.22 Защита наружных лестниц. Наружные лестницы выхода должны быть отделены от внутренней части здания в соответствии с требованиями Раздела 1027.6.

§

Подп. 15.

Раздел МФК 1104.23.

В раздел IFC 1104.23 внесены поправки и добавлены следующие разделы:

1104.23 Минимальная ширина прохода. Минимальная ширина проходов и проходов в свету должна соответствовать данному разделу и таблице 1104.23.

1104.23.1 Ширина прохода и прохода. Ширина проходов и проходов должна соответствовать расчету нагрузки на людей в разделе 1005.3, но не менее ширины, указанной в таблице 1104.23.

ТАБЛИЦА 1104. 23

МИНИМАЛЬНАЯ ШИРИНА ПРОХОДА И ПРОХОДА

Состояние Минимальная ширина (в дюймах)
Проходы к проходу, обслуживающие места для сидения с 50 или менее местами, столами или партами 24 дюйма (610 мм)
Проходы к проходу, обслуживающие места для сидения более 50 человек, столы или парты 30 дюймов (760 мм)
Подъезды к проходам, обслуживающие только помещения для сотрудников 24 дюйма (610 мм)
Плоские проходы или проходы с уклоном, имеющие сидячие места с каждой стороны и обслуживающие 50 или менее мест 36 дюймов (914 мм)
Ровные или наклонные проходы с сидячими местами с каждой стороны и обслуживающие более 50 мест 42 дюйма (1067 мм)
Плоские проходы или проходы с уклоном, имеющие сидячие места с одной стороны и обслуживающие 60 или менее мест 30 дюймов (760 мм)
Плоские проходы или проходы с уклоном, имеющие места для сидения с одной стороны и обслуживающие более 60 мест 36 дюймов (914 мм)
Лестницы прохода, имеющие места для сидения с каждой стороны и обслуживающие 50 или менее мест 36 дюймов (914 мм)
Лестницы прохода, имеющие места для сидения с каждой стороны и обслуживающие более 50 мест 42 дюйма (1067 мм)
Лестницы прохода, имеющие места для сидения с одной стороны и обслуживающие 60 или менее мест 30 дюймов (760 мм)
Лестницы прохода с сидячими местами с одной стороны и обслуживающие более 60 мест 36 дюймов (914 мм)
Лестница у прохода – расстояние между сидячими местами и поручнем или ограждением у прохода, когда проход разделен на части 20 дюймов (508 мм)

§

Подп.

16.

МФК раздел 1104.24.

Раздел IFC 1104.24 изменен следующим образом:

1104.24 Указатели номеров этажей на лестничных клетках. Существующие лестницы должны быть маркированы в соответствии с Разделом 1023.9.

§

Подп. 17.

МФК раздел 1104.25.

В раздел IFC 1104.25 внесены поправки и добавлены следующие разделы:

1104.25 Количество путей выхода или выходов. Количество дверей или выходов из помещения, помещения, этажа или здания должно соответствовать Разделам 1104.25.1–1104.25.4 и Таблице 1104.25.

Если требуется наличие двух или более дверей или выходов из помещения или помещения, такие двери должны быть отделены друг от друга на расстоянии не менее одной трети длины максимального общего диагонального размера обслуживаемого помещения .

1104.25.1 Номер в зависимости от емкости. Требуются две двери или выходы из комнат, зон, этажей или зданий, когда количество людей превышает значения, указанные в таблице 1104. 25.

1104.25.1.1 Общежития. Спальные комнаты общежития, имеющие выходную дверь прямо наружу, не обязаны иметь второй выход или входную дверь для выхода при условии, что:

a. в комнате 16 или меньше человек;

б. расстояние от любой точки помещения до выходного дверного проема не превышает 30 футов;

в. помещение находится не выше двух этажей над уровнем земли;

д. номер находится не ниже уровня земли; и

эл. помещение снабжено окном аварийного выхода в соответствии с разделами 1030.2–1030.5, а окно выхода отделено от выходного дверного проема в соответствии с разделом 1007.1.1.

1104.25.2 Требуются три двери или выхода. Требуются три выхода через двери или выходы из комнат, помещений, этажей или зданий, если число находящихся в них людей превышает 500 человек.

1104.25.3 Требуется четыре двери или выхода. Требуются четыре выхода из комнат, зон, этажей или зданий, если количество жильцов составляет 1001 или более человек.

1104.25.4. Лаборатории группы Е. Научные лаборатории группы E, содержащие опасные материалы, должны иметь два выхода, если их площадь превышает 1000 квадратных футов (93 м 2 ).

ТАБЛИЦА 1104.25

ТРЕБУЕТСЯ ДВЕ ВЫХОДНЫЕ ДВЕРИ ИЛИ ВЫХОДЫ a

Занятость Количество жильцов
А, Б, Е, Ж, М, ​​С, У > 49 жильцов
Н, И, Р > 10 жильцов
Р (общежития) > 16 жильцов (см. 1104.25.1.1)

a Если количество людей превышает число, указанное в таблице, необходимы две двери или выходы.

§

Подп. 18.

МФК раздел 1104.26.

Раздел 1104 IFC изменен путем добавления раздела 1104. 26 и подразделов следующего содержания:

1104.26 Аварийные окна. В жилых помещениях группы R и группы I-1 аварийные окна должны быть предусмотрены, установлены и обслуживаться в помещениях, используемых для сна ниже четвертого этажа. Легкодоступное аварийное окно должно быть предусмотрено с подвальных этажей, занимаемых лицензированным семейным или семейным детским домом. Аварийные окна должны соответствовать этому разделу.

1104.26.1 Аварийные окна не требуются. Окна аварийного выхода не требуются при следующих условиях:

1. Если в помещении есть дверь, ведущая непосредственно наружу здания.

2. В жилищах и сооружениях, построенных до 1 июля 1972 г., при условии, что они не имеют лицензии Миннесоты и не используются для временного проживания.

3. Если здание полностью защищено утвержденной автоматической спринклерной системой, установленной в соответствии с Разделом 903.3.

4. Из помещений существующих зданий, имеющих два отдельных пути эвакуации, при условии, что пути эвакуации независимы друг от друга и проходят только через одно смежное незапираемое помещение или помещение.

5. Гостиницы или мотели группы R, построенные до 11 апреля 1983 г.

1104.26.2 Минимальные размеры и габариты. Аварийные оконные проемы должны иметь минимальную чистую площадь проема в свету 4,5 квадратных фута (648 квадратных дюймов). Размеры проема по высоте и ширине должны быть не менее 20 дюймов.

1104.26.3 Максимальная высота от пола. Максимальная высота от пола до подоконника не должна превышать 48 дюймов.

1104.26.4 Аварийные эвакуационные окна под палубами и верандами. Окна аварийного выхода разрешается устанавливать под палубами и верандами при условии, что расположение палубы позволяет полностью открыть окно аварийного выхода и обеспечивает проход во двор или двор высотой не менее 36 дюймов.

1104.26.5 Оконные колодцы. Эвакуационный оконный проем с высотой готового подоконника ниже уровня прилегающей земли должен быть оборудован оконным колодцем в соответствии с разделами 1104.26.5.1–1104.26.5.2.

1104. 26.5.1 Минимальный размер. Минимальная горизонтальная площадь оконного колодца должна составлять 9 квадратных футов при минимальном размере 36 дюймов. Площадь оконного колодца должна позволять полностью открыть аварийно-спасательный люк.

1104.26.5.2 Лестницы или ступеньки. Оконные колодцы с вертикальной глубиной более 44 дюймов должны быть оборудованы утвержденной стационарной лестницей или ступенями. Лестницы или перекладины должны иметь внутреннюю ширину не менее 12 дюймов, должны выступать не менее чем на 3 дюйма от стены и располагаться на расстоянии не более 18 дюймов от центра по вертикали на всю высоту оконного колодца. Лестница или ступени не должны вторгаться в требуемые размеры окна более чем на 6 дюймов. Лестница или ступени не должны закрываться аварийно-спасательным отверстием. Лестницы или ступени, требуемые данным разделом, освобождаются от требований к лестницам разделов 1011 и 1104.10–1104.13.

1104.26.6 Сменные окна аварийно-спасательных люков. Замена окон, предусмотренных для аварийного выхода и эвакуации в помещениях групп R-2 и R-3, регулируемых Международным строительным кодексом, или в одно- и двухквартирных домах и таунхаусах, регулируемых Международным жилищным кодексом, освобождается от минимального требования к размеру проема и максимальной высоте подоконника Международного строительного кодекса или Международного жилищного кодекса, соответственно, при соблюдении всех следующих условий:

1. Окно на замену представляет собой самое большое окно стандартного размера, установленное производителем, которое подходит к существующей раме или имеющемуся черновому проему. Новое окно должно иметь такой же стиль работы, что и существующее окно, или стиль, обеспечивающий равную или большую площадь оконного проема, чем у существующего окна; и

2. Замена окна не является частью смены владельца.

1104.26.6.1 Лицензированные объекты. Требуемые окна в комнатах учреждений по уходу, лицензированных или зарегистрированных в штате Миннесота, должны соответствовать положениям Раздела 1104. 26.6 или Разделов 1104.26.2 и 1104.26.3, в зависимости от того, что является более строгим.

1104.26.7 Эксплуатационные ограничения. Устройства управления открытием окон, соответствующие ASTM F 2090, должны быть разрешены для использования на окнах, необходимых для обеспечения аварийного выхода и спасательных отверстий.

Требования к сливу на выходе (определение, уровень и исключения)

Сброс на выходе является важным компонентом маршрута выхода или средства выхода из здания. В случае чрезвычайной ситуации он обеспечивает жильцам безопасный и прямой проход изнутри здания в защищенную зону снаружи здания. Требования к выбросу на выходе установлены OSHA, Международными строительными нормами (IBC) и Кодексом безопасности жизнедеятельности Национальной ассоциации противопожарной защиты (NFPA). Эти коды работают вместе, чтобы определить согласованную структуру и терминологию для определений, назначения и требований к дизайну выходного разряда.

Выходной сброс является частью маршрута выхода OSHA в соответствии с разделом 1910. 34 и частью средств эвакуации IBC в соответствии с Главой 10 IBC, разделом 1028 IBC.

Определение выхода OSHA немного отличается от определения IBC. . OSHA заявляет, что выходной сброс — это часть маршрута выхода, который ведет непосредственно наружу или на улицу, дорожку, зону убежища, общественный проход или открытое пространство с выходом наружу. Примером выхода OSHA является дверь в нижней части закрытой лестницы с двухчасовой огнестойкостью, которая ведет в безопасное место за пределами здания. В соответствии с IBC внешняя выходная дверь является составной частью выхода, а не выходной разгрузкой.

Согласно IBC, средством выхода является беспрепятственный путь из занятой части здания к общественному выходу за пределы здания. Средства выхода состоят из трех компонентов выхода: выхода, выхода и выхода. Доступ к выходу ведет из любой занятой части здания к выходу. Выход — это часть пути выхода между входом на выход и разгрузкой на выходе, включая двери выхода, лестницы выхода, внешние пандусы выхода, проходы выхода и горизонтальные выходы. Выходной разряд начинается в конце выхода и ведет к проходу общего пользования.

Компоненты выходного стока

Выходной сток — это компонент средства эвакуации, который служит частью системы средств эвакуации между окончанием выхода и проходом общего пользования. Выпускные выпускные элементы должны быть достаточно открыты наружу, чтобы свести к минимуму скопление дыма и токсичных газов.



Что такое уровень выходного разряда?

Выходной патрубок находится между окончанием выхода и проходом общего пользования и должен вести непосредственно к внешней стороне здания. Выходной выпуск должен быть на уровне или должен обеспечивать прямой выход на уровень. Выходной выброс не должен повторно попадать в здание.



Требования к выгрузке IBC

Требования к выгрузке IBC изложены в разделе 1028 IBC 2018 года «Выгрузка на выходе». В этом разделе определяются общие требования к выпускному отверстию, минимальная ширина, пропускная способность, компоненты, конструкция и отверстия, а также доступ к общественному проходу.

Общие требования к разгрузке на выходе

Общие требования к разгрузке на выходе изложены в Разделе 1028.1 IBC. За некоторыми исключениями, выходы должны выходить прямо наружу здания. Выходной выпуск должен быть на уровне или должен обеспечивать прямой выход на уровень. Выходной выброс не должен повторно попадать в здание. Исключения из этих требований объясняются в разделе «Исключения» ниже.

Требования к ширине и пропускной способности выходного выхода

Раздел 1028.2 IBC требует, чтобы минимальная ширина или требуемая пропускная способность выходного выпускного отверстия были не менее минимальной ширины или требуемой пропускной способности обслуживаемых выходов. Это означает, что выходное отверстие должно быть такой же ширины, как лестница или проход, который ему предшествует. Код лестницы IBC обычно требует минимум 44 дюйма.

Для доступных путей выхода ширина должна быть равна ширине доступной лестницы, обычно не менее 48 дюймов между поручнями, если только здание не оборудовано автоматической спринклерной системой.

Требования к выездным судам

Выходной двор — это двор или двор, который, как составная часть выездного выхода, обеспечивает доступ к общественному проходу. Минимальная ширина выходного корта составляет 44 дюйма, за исключением групп вместимости R-3 и U, минимальная ширина которых составляет 36 дюймов. Ширина не должна быть меньше требуемой вместимости. Требуемая ширина и вместимость площадки для выезда должны быть беспрепятственными до высоты 7 футов.

Для выходных кортов шириной менее 10 футов стены выходного двора должны иметь конструкцию с огнестойкостью не менее 1 часа на расстоянии 10 футов от пола выходного корта. Отверстия в стенах должны быть защищены открывающимися защитными устройствами с минимальной степенью огнестойкости не менее 3/4 часа. Исключениями из этого правила являются выездные корты с числом пассажиров менее 10 и группой вместимости R-3.

Выходной выпуск требования к проходу общего пользования

Выходной выпуск должен обеспечивать прямой и беспрепятственный доступ к проходу общего пользования. Путь общего пользования — это улица, переулок или другой участок земли, открытый для наружного воздуха, ведущий к улице, которая была приспособлена для общественного пользования и имеет ширину и высоту в свету не менее 10 футов.



IBC Исключения для сброса на выходе

Некоторые исключения из требований IBC для сброса на выходе позволяют производить сброс внутри здания, а не снаружи. Другие исключения касаются посягательств на ширину выезда и ситуаций, когда доступ к общественному проходу невозможен.

Исключения из общих требований

В соответствии с определением IBC выпускной патрубок обычно располагается снаружи здания как путь к общественному проходу. Раздел 1028.1 IBC допускает два исключения из этого правила. В этом случае выход может осуществляться внутрь помещения от внутренних лестниц или пандусов к наружной выходной двери или через тамбур. При обоих исключениях допускается не более 50% количества и минимальной ширины или требуемой пропускной способности внутренней эвакуационной лестницы или пандуса через эти зоны на уровне сброса.



Исключения из требований к выходным площадкам

Исключения из требований к выездным площадкам в соответствии с разделом 1028.4.1 допускают посягательства на ширину и пропускную способность эвакуационных выходов в соответствии с разделом 1005.7. Эти посягательства включают повороты дверей на расстояние до 7 дюймов в сторону выхода, выступы поручней на расстояние до 4 1/2 дюймов с каждой стороны и другие выступающие предметы в соответствии с разделом 1003.3.

Выходные корты, обслуживающие количество пассажиров менее 10 человек или группу пассажиров R-3, не подпадают под требование иметь 1-часовую огнестойкую стеновую конструкцию на расстоянии 10 футов от пола выхода корт.



Исключения для доступа к дорогам общего пользования

Обычно выпускной выход должен обеспечивать прямой и беспрепятственный доступ к дорогам общего пользования. Там, где доступ к общественному проходу невозможен, должна быть обеспечена безопасная зона для рассредоточения в соответствии со следующими требованиями:

  1. Площадь должна быть такой, чтобы на каждого человека приходилось не менее 5 квадратных футов.
  2. Участок должен быть расположен на том же участке не менее чем в 50 футах от здания, требующего выхода.
  3. Район должен постоянно поддерживаться и быть обозначен как зона безопасного рассредоточения.
  4. Зона должна быть обеспечена безопасным и беспрепятственным проходом из здания.



Требования OSHA к эвакуации на выходе

Требования OSHA к эвакуации при эвакуации изложены в разделе 1910.34 «Маршруты эвакуации и планирование действий в чрезвычайных ситуациях» и в разделе 1910.36 «Требования к проектированию и строительству маршрутов эвакуации». An OSHA Выходная выписка означает часть маршрута выхода, которая ведет непосредственно наружу или на улицу, дорожку, убежище, общественный проход или открытое пространство с выходом наружу.

Маршрут выхода OSHA аналогичен средствам выхода IBC. Это непрерывный и беспрепятственный путь выхода из любой точки на рабочем месте в безопасное место (включая убежища). Он состоит из трех частей: Выходной доступ; выход; и выходной разряд.

Доступ к выходу  означает ту часть маршрута выхода, которая ведет к выходу.

Выход означает ту часть маршрута выхода, которая обычно отделена от других зон, чтобы обеспечить защищенный путь к выходу. В соответствии с лестничным кодексом OSHA примером выхода является двухчасовая закрытая лестница с классом огнестойкости, которая ведет с пятого этажа офисного здания наружу.

Выпуск является последним компонентом маршрута выхода за выходом.

Выход для разгрузки доступ к внешнему требованию

OSHA Раздел 1910.36(c)(1) гласит, что каждый выпускной патрубок должен вести непосредственно наружу или на улицу, дорожку, убежище, общественный проход или открытое пространство с выходом наружу.

Выходные отверстия для людей, находящихся в здании, требования

Раздел 1910.36(c)(2) OSHA требует, чтобы улица, дорожка, убежище, общественный проход или открытое пространство, к которым ведет выходное отверстие, были достаточно большими, чтобы вместить здание. пассажиры, вероятно, воспользуются маршрутом выхода.

Лестницы выхода, продолжающиеся за уровень требований к выпускному отверстию на выходе

Раздел 1910.36(c)(3) OSHA требует, чтобы лестницы для выхода, которые продолжаются за уровень, на котором расположено отводное отверстие, были прерваны на этом уровне дверями, перегородками, или другие эффективные средства, четко указывающие направление движения, ведущее к выходному разряду.



Конечные точки

Выходные пути OSHA и средства эвакуации IBC являются важными компонентами здания, обеспечивающими безопасный выход людей и сотрудников из здания в случае чрезвычайной ситуации. Эти системы должны обеспечивать свободный, беспрепятственный и прямой путь из любой точки здания в безопасное место за его пределами.



Часто задаваемые вопросы



Как рассчитать пропускную способность на выходе?

Пропускная способность выхода должна быть не менее минимальной ширины или требуемой пропускной способности обслуживаемых выходов. Как правило, выходная пропускная способность для выходной лестницы составляет 0,3 дюйма на человека, а для других типов выхода — 0,2 дюйма на человека.



Сколько маршрутов выхода требует OSHA?

Количество путей выхода должно быть достаточным. Как правило, для быстрой эвакуации должны быть доступны как минимум два выхода. Для более крупных зданий с более высокой вместимостью должно быть доступно более двух выходных путей, и разрешен один выходной путь, если все сотрудники могут безопасно эвакуироваться.



Сколько маршрутов выхода требуется IBC?

Количество выходов, требуемое IBC 2018 года, основано на занятости помещения и максимальном общем пути выхода на расстояние в соответствии с таблицами 1006.2.1 и 1006.3.2. Как правило, должно быть предусмотрено не менее двух выходов.



В чем разница между выходом и выходом?

Выход является компонентом средства эвакуации. Средства эвакуации обеспечивают путь перемещения из здания в зону за пределами здания. Выход — это часть пути выхода между входом на выход и разгрузкой на выходе, например, лестница или пандус.





Что такое горизонтальный выход?

Горизонтальный выход представляет собой компонент выхода, такой как коридор или холл, с конструкцией с классом огнестойкости и открывающимися защитными ограждениями, предназначенный для разделения частей здания и создания убежищ, обеспечивающих безопасность от огня и дыма из зоны пожара источник.



Что такое вертикальный выход?

Вертикальный выход — это компонент выхода, такой как лестница или пандус, который служит для удовлетворения одного или нескольких требований к конструкции средств эвакуации и обеспечивает защищенный путь эвакуации к выпускному выходу или проходу общего пользования.



Что такое расстояние доступа к выходу?

Расстояние доступа к выходу — это расстояние в пределах части доступа к выходу средств выхода к выходу. Как правило, расстояние доступа к выходу не должно превышать 200 футов для зданий без спринклерной системы и 250 футов для зданий со спринклерной системой.



Какое максимальное расстояние до пожарного выхода?

Максимальное расстояние до пожарного выхода определяется таблицей IBC 2018 1017.2 Расстояние доступа к выходу. Как правило, максимальное расстояние перемещения не должно превышать 200 футов для зданий без спринклерной системы и 250 футов для зданий со спринклерной системой.

Двери, ворота и турникеты — Строительные нормы и правила Флориды, 7-е издание (2020 г.)

Выходные двери должны соответствовать требованиям настоящего раздела. Двери, обслуживающие систему эвакуации, должны соответствовать требованиям настоящего раздела и раздела 1022.2. Двери, предназначенные для эвакуации в количестве, большем, чем требуется настоящими нормами, должны соответствовать требованиям настоящего раздела. Положения о доступности, связанные с дверями, см. в Строительном кодексе Флориды, Доступность.

Выходные двери должны быть легко отличимы от прилегающей конструкции и отделки таким образом, чтобы двери можно было легко распознать как двери. Зеркала или аналогичные отражающие материалы не должны использоваться на дверях эвакуационного выхода. Выходные двери не должны быть закрыты занавесками, портьерами, украшениями или подобными материалами.

Требуемая пропускная способность каждого дверного проема должна быть достаточной для загрузки пассажиров и должна обеспечивать минимальную ширину проема в чистоте 32 дюйма (813 мм). Ширина проема в чистоте дверных проемов с распашными дверями должна измеряться между лицевой стороной двери и упором при открытой двери на 90 градусов (1,57 рад). Если для этой секции требуется минимальная ширина проема в чистоте 32 дюйма (813 мм), а дверной проем включает две дверные створки без стойки, одна створка должна обеспечивать минимальную ширину проема в свету 32 дюйма (813 мм). В группе I-2 двери, служащие выходными дверями и используемые для перемещения кроватей, должны иметь минимальную ширину проема в чистоте 41,9 м.0073 1 / 2 дюймов (1054 мм). Максимальная ширина распашной дверной створки должна быть номинальной 48 дюймов (1219 мм). Минимальная высота дверных проемов в свету должна быть не менее 80 дюймов (2032 мм).

Исключения:

  1. В жилых и спальных единицах групп R-2 и R-3, которые не должны быть доступными единицами, минимальная и максимальная ширина не должны применяться к дверным проемам, которые не являются частью требуемых средств эвакуации.

  2. В Группе I-3 дверные проемы в жилых спальных единицах, которые не обязательно должны быть доступными, должны иметь минимальную ширину проема в свету 28 дюймов (711 мм).

  3. Дверные проемы в шкафы для хранения площадью менее 10 квадратных футов (0,93 м 2 ) не должны ограничиваться минимальной шириной открытого проема.

  4. Ширина дверных полотен в карусельных дверях, соответствующих Разделу 1010. 1.4.1 , не должна ограничиваться.

  5. Максимальная ширина дверных полотен в дверях с механическим приводом, соответствующих требованиям раздела 1010.1.4.2, не ограничивается.

  6. Дверные проемы в жилых или спальных помещениях должны иметь минимальную высоту проема в чистоте 78 дюймов (1981 мм).

  7. В жилых и спальных единицах, которые не обязательно должны быть доступными, проемы наружных дверей, кроме необходимой выходной двери, должны иметь минимальную высоту проема в свету 76 дюймов (1930 мм).

  8. В группах I-1, R-2, R-3 и R-4, в жилых и спальных единицах, которые не обязательно должны быть доступными, минимальная ширина проема не должна применяться к внутренним выходным дверям.

  9. Дверные проемы, которые должны быть доступными и предназначены для прохода пользователей, должны иметь минимальную ширину проема в свету 31,75 дюйма (806 мм).

  10. Здания площадью 400 квадратных футов (37 м 2 ) или меньше, которые предназначены для использования в сочетании с жилыми домами на одну и две семьи, не подпадают под действие требований настоящего Кодекса к высоте и ширине дверей.

  11. Двери морозильных и холодильных камер площадью менее 1000 квадратных футов (93 м 2 ) должны иметь номинальную максимальную ширину 60 дюймов (1524 мм).

  12. Минимальная ширина проема в свету не применяется к дверям недоступных душевых или отделений сауны.

  13. Минимальная ширина проема в свету не применяется к дверям недоступных туалетных кабин.

Не должно быть выступов в требуемой ширине проема в чистоте ниже 34 дюймов (864 мм) над полом или землей. Выступы на ширину проема в свету от 34 дюймов (864 мм) до 80 дюймов (2032 мм) над полом или землей не должны превышать 4 дюймов (102 мм).

Исключение: Дверные доводчики и дверные ограничители должны находиться на высоте не менее 78 дюймов (1980 мм) над полом.

Выходные двери должны быть поворотного или распашного типа.

Исключения:

  1. Частные гаражи, офисные помещения, фабрики и складские помещения с нагрузкой 10 человек или менее.

  2. Помещения группы I-3, используемые в качестве места содержания под стражей.

  3. Палаты интенсивной терапии и интенсивной терапии в медицинских учреждениях.

  4. Двери внутри или обслуживающие одну жилую единицу в группах R-2 и R-3.

  5. В местах, отличных от группы H, вращающиеся двери, соответствующие Разделу 1010.1.4.1.

  6. В помещениях, не относящихся к группе H, специальные горизонтальные раздвижные, складные или складные двери, соответствующие требованиям Раздела 1010. 1.4.3.

  7. Двери с механическим приводом в соответствии с разделом 1010.1.4.2.

  8. Двери, обслуживающие санузел в пределах отдельного спального блока в группе Р-1.

  9. В местах, отличных от группы H, разрешены горизонтальные раздвижные двери с ручным управлением для выхода из помещений с нагрузкой не более 10 человек.

Распашные двери или двери с боковыми петлями должны открываться в направлении эвакуации, если они обслуживают помещение или зону, в которой находится 50 или более человек или группа H.

Усилие для толкания или открывания внутренних распашных выходных дверей, за исключением противопожарных дверей, не должно превышать 5 фунтов (22 Н). Эти усилия не относятся к усилию, необходимому для втягивания засовов защелок или расцепления других устройств, удерживающих дверь в закрытом положении. Для других распашных дверей, а также раздвижных и складных дверей дверная защелка должна открываться при воздействии на нее усилия в 15 фунтов (67 Н). Дверь должна приводиться в движение под действием силы в 30 фунтов (133 Н). Дверь должна полностью открыться под действием силы 15 фунтов (67 Н).

Силы должны быть приложены к двери со стороны защелки.

Специальные двери и защитные решетки должны соответствовать требованиям Разделов 1010.1.4.1 – 1010.1.4.5.

Вращающиеся двери должны соответствовать следующим требованиям:

  1. Карусельные двери должны соответствовать BHMA A156.27 и должны устанавливаться в соответствии с инструкциями производителя.

  2. Каждая вращающаяся дверь должна открываться в соответствии с BHMA A156.27 и иметь общую ширину не менее 36 дюймов (914 мм).

  3. Вращающаяся дверь не должна располагаться в пределах 10 футов (3048 мм) от подножия или верха лестниц или эскалаторов. Между лестницами или эскалаторами и вращающимися дверями должна быть предусмотрена зона рассредоточения.

  4. Число оборотов в минуту (об/мин) вращающейся двери не должно превышать максимальное значение, указанное в BHMA A156.27. Ручные карусельные двери должны соответствовать Таблице 1010.1.4.1(1). Вращающиеся двери с автоматическим или механическим приводом должны соответствовать Таблице 1010.1.4.1(2).

  5. Выключатель аварийной остановки должен быть установлен возле каждой точки входа в автоматические вращающиеся двери в пределах 48 дюймов (1220 мм) от двери и на высоте от 24 дюймов (610 мм) до 48 дюймов (1220 мм) над полом. Область активации кнопки аварийного выключателя должна быть не менее 1 дюйма (25 мм) в диаметре и быть красной.

  6. Каждая вращающаяся дверь должна иметь распашную дверь с боковыми петлями, которая соответствует Разделу 1010.1, в той же стене и в пределах 10 футов (3048 мм) от вращающейся двери.

  7. Вращающиеся двери не должны быть частью доступного маршрута, требуемого разделом 1009 и главой 11.

ТАБЛИЦА 1010.1.4.1(1)

МАКСИМАЛЬНАЯ СКОРОСТЬ ДВЕРИ ДЛЯ РУЧНЫХ РЕВОЛЮЦИОННЫХ ДВЕРЕЙ

МАКСИМАЛЬНЫЙ НОМИНАЛЬНЫЙ ДИАМЕТР ВРАЩАЮЩЕЙСЯ ДВЕРИ (FT-IN) МАКСИМАЛЬНО ДОПУСТИМАЯ СКОРОСТЬ ВРАЩАЮЩЕЙСЯ ДВЕРИ (ОБ/МИН)
6-0 12
7-0 11
8-0 10
9-0 9
10-0 8

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.

ТАБЛИЦА 1010.1.4.1(2)

МАКСИМАЛЬНАЯ СКОРОСТЬ ДВЕРИ АВТОМАТИЧЕСКИЕ ИЛИ ВРАЩАЮЩИЕСЯ ДВЕРИ С ЭЛЕКТРИЧЕСКИМ ПРИВОДОМ

МАКСИМАЛЬНЫЙ НОМИНАЛЬНЫЙ ДИАМЕТР ВРАЩАЮЩЕЙСЯ ДВЕРИ (FT-IN) МАКСИМАЛЬНО ДОПУСТИМАЯ СКОРОСТЬ ВРАЩАЮЩЕЙСЯ ДВЕРИ (ОБ/МИН)
8-0 7,2
9-0 6,4
10-0 5,7
11-0 5,2
12-0 4,8
12-6 4,6
14-0 4. 1
16-0 3,6
17-0 3,4
18-0 3,2
20-0 2,9
24-0 2,4

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.

Вращающаяся дверь, используемая в качестве компонента средства эвакуации, должна соответствовать Разделу 1010.1.4.1 и следующим трем условиям:

  1. 1. Вращающиеся двери не должны иметь значение более 50 процентов от минимальной ширины или требуемой грузоподъемности.

  2. 2. Каждой карусельной двери должна быть присвоена пропускная способность, основанная на нагрузке не более 50 человек.

  3. 3. Каждая карусельная дверь должна обеспечивать выход в соответствии с BHMA A156.27 с усилием отрыва не более 130 фунтов (578 Н).

Вращающаяся дверь, используемая не как компонент средства эвакуации, должна соответствовать Разделу 1010.1.4.1. Усилие отрыва вращающейся двери, не используемой в качестве компонента средства эвакуации, не должно превышать 180 фунтов (801 Н).

Исключение: Разрешается усилие отрыва, превышающее 180 фунтов (801 Н), если усилие отрыва уменьшается до не более 130 фунтов (578 Н) при соблюдении хотя бы одного из следующих условий:

  1. 1. Произошёл сбой питания или питание устройства, удерживающего дверные створки в заданном положении, отключено.

  2. 2.Имеется срабатывание автоматической спринклерной системы, где такая система предусмотрена.

  3. 3. Происходит срабатывание системы обнаружения дыма, установленной в соответствии с Разделом 907 для обеспечения охвата зон внутри здания, находящихся в пределах 75 футов (22 860 мм) от вращающихся дверей.

  4. 4. Происходит срабатывание переключателя ручного управления в утвержденном и четко обозначенном месте, что снижает усилие отрыва до не более 130 фунтов (578 Н).

Если двери эвакуации приводятся в действие или приводятся в действие с помощью энергии, конструкция должна быть такой, чтобы в случае сбоя питания дверь можно было открыть вручную, чтобы разрешить эвакуацию, или закрыть, если это необходимо, для защиты средств эвакуации. Усилия, необходимые для открытия этих дверей вручную, не должны превышать указанных в Разделе 1010.1.3, за исключением того, что усилие для приведения двери в движение не должно превышать 50 фунтов (220 Н). Дверь должна быть способна открываться из любого положения на всю ширину проема, в котором такая дверь установлена, при приложении силы к двери со стороны выхода. Распашные двери с механическим приводом, раздвижные двери с механическим приводом и складные двери с механическим приводом должны соответствовать BHMA A156.10. Распашные двери с электроприводом и распашные двери с низким энергопотреблением должны соответствовать BHMA A156.19.. Раздвижные двери с низким энергопотреблением и складные двери с механическим приводом с низким энергопотреблением должны соответствовать BHMA A156.38.

Исключения:

  1. 1. Занятия в группе I-3.

  2. 2.Горизонтальные раздвижные, складные или складные двери специального назначения, соответствующие Разделу 1010. 1.4.3.

  3. 3.Для двустворчатой ​​двери в режиме аварийного взлома дверное полотно, расположенное в многостворчатом проеме, освобождается от требований раздела 1010.1.1 для одностворчатых дверей минимум 32 дюйма (813 мм) при условии, что не менее 32 Дюймовый (813 мм) чистый проем обеспечивается, когда две разделяющиеся створки, сходящиеся в центре, выламываются.

В помещениях, не относящихся к группе H, горизонтальные раздвижные, складные или складные двери специального назначения, которым разрешено быть компонентом средств эвакуации в соответствии с Исключением 6 к Разделу 1010.1.2, должны соответствовать всем следующим критериям:

  1. 1. Двери должны приводиться в действие с помощью электропривода и иметь возможность управления вручную в случае отключения электроэнергии.

  2. 2. Двери должны открываться простым способом с обеих сторон без специальных знаний и усилий.

  3. 3. Усилие, необходимое для открывания двери, не должно превышать 30 фунтов (133 Н) для приведения двери в движение и 15 фунтов (67 Н) для закрытия или открытия двери на минимально необходимую ширину.

  4. 4. Дверь должна открываться с усилием, не превышающим 15 фунтов (67 Н), когда сила в 250 фунтов (1100 Н) приложена перпендикулярно двери рядом с исполнительным устройством.

  5. 5. Дверной узел должен соответствовать применимому классу противопожарной защиты и, если он соответствует, должен быть самозакрывающимся или автоматически закрывающимся при обнаружении дыма в соответствии с Разделом 716.5.9..4, должен быть установлен в соответствии с NFPA 80 и должен соответствовать Разделу 716.

  6. 6. Дверь в сборе должна иметь встроенный резервный источник питания.

  7. 7. Электропитание узла двери должно находиться под электрическим контролем.

  8. 8. Дверь должна открываться на минимально необходимую ширину в течение 10 секунд после срабатывания исполнительного устройства.

В учебных помещениях группы E и группы B разрешается оснащать двери выхода из классных комнат, офисов и других жилых помещений запирающими устройствами, предназначенными для предотвращения проникновения злоумышленников в помещение, если выполняются все следующие условия:

  1. 1. Должна быть предусмотрена возможность отпирания двери снаружи помещения ключом или другим утвержденным способом.

  2. 2. Дверь должна открываться изнутри комнаты в соответствии с Разделом 1010.1.9.

  3. 3. Запрещается вносить изменения в перечисленное оборудование антипаники, оборудование противопожарной двери или дверной доводчик.

Должна быть разрешена дистанционная работа замков, соответствующих разделу 1010.1.4.4.

В группах B, F, M и S горизонтальные раздвижные или вертикальные решетки безопасности разрешены на главном выходе и должны открываться изнутри без использования ключа или специальных знаний или усилий в периоды, когда помещение занято. Решетки должны оставаться закрепленными в полностью открытом положении в течение всего периода присутствия публики. Если требуется два или более пути эвакуации, не более половины выходов или входных дверных проемов должны быть оборудованы горизонтальными раздвижными или вертикальными защитными решетками.

Временная установка или закрытие штормовых жалюзи, панелей и других утвержденных устройств защиты от ураганов разрешается на аварийно-спасательных проемах и выходных дверях в помещениях группы R во время угрозы шторма. Такие устройства не должны соответствовать эксплуатационным ограничениям Раздела 1030. 4 или 1010.1.9. При наличии такой защиты должно быть предусмотрено по крайней мере одно средство эвакуации из жилища или жилой единицы. Пути эвакуации должны быть в пределах первого этажа жилого помещения или жилой единицы и не должны располагаться в гараже без двери с боковыми петлями, ведущей непосредственно наружу. Жители любой части жилища или жилой единицы должны иметь доступ к средствам эвакуации, не проходя через запираемую дверь, не находящуюся под их контролем.

С каждой стороны двери должен быть пол или площадка. Такой пол или лестничная площадка должны находиться на одинаковой высоте с каждой стороны двери. Площадки должны быть ровными, за исключением наружных площадок, для которых допускается уклон не более 0,25 единицы по вертикали на 12 единиц по горизонтали (2-процентный уклон).

Исключения:

  1. 1. Двери, обслуживающие отдельные жилые помещения в группах R-2 и R-3, где применимо следующее:

    1. 1. 1. Дверь разрешается открывать на верхней ступеньке внутреннего лестничного марша при условии, что дверь не перекидывается через верхнюю ступеньку.

    2. 1.2.Двери-ширмы и штормовые двери могут открываться над лестницами или лестничными площадками.

  2. 2. Наружные двери, указанные в Разделе 1003.5, Исключение 1 и Разделе 1022.2, которые не находятся на доступном маршруте.

  3. 3. В жилых помещениях группы R-3, которые не обязательно должны быть доступными, площадка у наружного дверного проема должна быть не более чем на 7 3 / 4 дюймов (197 мм) ниже верха порога, при условии, что дверь , кроме внешней штормовой или сетчатой ​​двери, не качается над лестничной площадкой.

  4. 4. Изменения высоты из-за различий в материалах отделки, но не более 1 / 2 дюйма (12,7 мм).

  5. 5.Зарезервировано.

  6. 6. Двери, обслуживающие помещения для оборудования, доступ к которым не требуется в соответствии с Главой 11 и обслуживающие пять или менее пассажиров, должны иметь площадку с одной стороны, которая должна быть не более чем на 7 дюймов (178 мм) выше или ниже. посадка на стороне выхода двери.

Ширина лестничных площадок должна быть не меньше ширины лестницы или двери, в зависимости от того, что больше. Двери в полностью открытом положении не должны уменьшать требуемый размер более чем на 7 дюймов (178 мм). Если лестничная площадка обслуживает 50 или более пассажиров, двери в любом положении не должны уменьшать лестничную площадку менее чем до половины ее требуемой ширины. Площадки должны иметь длину, измеренную в направлении движения, не менее 44 дюймов (1118 мм).

Исключение: посадочная длина в направлении движения в группах R-3 и U и в пределах отдельных единиц группы R-2 не должна превышать 36 дюймов (914 мм).

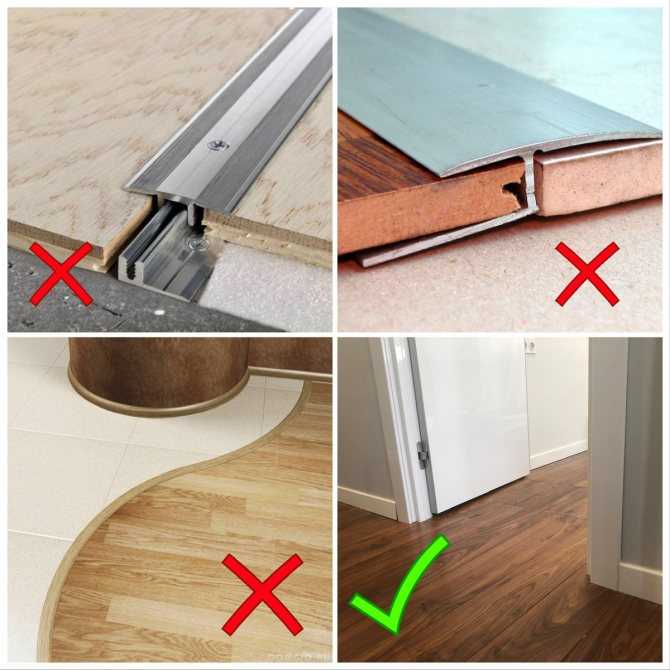

Пороги в дверных проемах не должны превышать 3 / 4 дюйма (19,1 мм) над чистым полом или площадкой для раздвижных дверей, обслуживающих жилые помещения, или 1 / 2 дюйма (12,7 мм) над чистым полом или посадки для других дверей. Приподнятые пороги и перепады уровня пола более 1 / 4 дюймов (6,4 мм) в дверных проемах должны быть скошены с уклоном не более одной единицы по вертикали на две единицы по горизонтали (уклон 50 процентов).

Исключения:

  1. 1. В группе размещения R-2 или R-3 высота порога для раздвижных и боковых наружных дверей должна составлять до 7 3 / 4 дюймов (197 мм) в высоту, если все применяются следующие:

    1. 1.1.Дверь не является частью необходимых средств эвакуации.

    2. 1. 2. Дверь не является частью доступного маршрута, как того требует Глава 11.

  2. 2. Для наружных дверей, обслуживающих жилые помещения или спальные помещения, пороги в дверных проемах не должны превышать высоту, необходимую для прохождения испытания на водонепроницаемость AAMA/WDMA/CSA 101/IS.2/A440 или TAS 202 для высокоскоростного урагана. зон или максимально допустимая разница высот между внутренними уровнями пола. Уровень наружного пола должен соответствовать таблице 1010.1.7.

ТАБЛИЦА 1010.1.7

ВНЕШНИЙ ПЕРЕПАД УРОВНЯ ПОЛА

РАЗНИЦА УРОВНЯ (дюймы) У ГЛАВНОЙ ДВЕРИ
0 Проницаемая конструкция (например, деревянный настил с промежутками)
1 / 2 Непроницаемая конструкция (например, бетон, кирпич или каменная плита)
РАЗНИЦА УРОВНЯ (дюймы) У ВТОРИЧНОЙ ДВЕРИ
1 / 2 Проницаемая конструкция
4 Непроницаемая конструкция

Расстояние между двумя дверями в ряду должно составлять не менее 48 дюймов (1219 мм) плюс ширина двери, открывающейся в пространство. Двери в ряду должны открываться либо в одном направлении, либо в сторону от пространства между дверями.

Исключения:

  1. 1. Минимальное расстояние между горизонтальными раздвижными дверями с механическим приводом в ряду должно составлять 48 дюймов (1219мм).

  2. 2. Штормовые и сетчатые двери, обслуживающие отдельные жилые единицы в группах R-2 и R-3, не обязательно должны располагаться на расстоянии 48 дюймов (1219 мм) от другой двери.

  3. 3.Двери в индивидуальных жилых единицах групп R-2 и R-3.

За исключением случаев, специально разрешенных настоящим разделом, двери эвакуации должны легко открываться со стороны эвакуации без использования ключа или специальных знаний или усилий.

Дверные ручки, ручки, защелки, замки и другие рабочие устройства на дверях, которые должны быть доступны в соответствии с Главой 11, не должны требовать сильного захвата, сильного сжатия или скручивания запястья для работы.

Дверные ручки, ручки, защелки, замки и другие рабочие устройства должны быть установлены на высоте не менее 34 дюймов (864 мм) и не более 48 дюймов (1219 мм) над чистым полом. Замки, используемые только в целях безопасности и не используемые для нормальной работы, разрешены на любой высоте.

Исключение: Доступные двери или ворота в барьерных стенах и ограждениях, защищающих бассейны, спа-центры и гидромассажные ванны, должны иметь работающие части разблокировки защелки на самоблокирующихся устройствах на высоте не более 54 дюймов (1370 мм) над чистым полом или заземление, при условии, что самоблокирующиеся устройства не являются также самоблокирующими устройствами, приводимыми в действие ключом, электронным открывателем или встроенным кодовым замком.

Если включены электрические системы, которые отслеживают или регистрируют активность на выходе, система блокировки должна соответствовать разделу 1010. 1.9.7, 1010.1.9.8, 1010.1.9.9, 1010.1.9.10 или 1010.1.9.11 или должна легко открываться со стороны выхода без использование ключа или специальных знаний или усилий.

Замки и защелки должны препятствовать открытию дверей, если существует любое из следующего:

  1. 1.Места содержания под стражей или ограничения свободы.

  2. 2. В зданиях группы вместимости А с нагрузкой 300 человек или менее, групп B, F, M и S, а также в местах отправления культа разрешается оборудовать входную дверь или двери запирающими устройствами с ключом. со стороны выезда предусмотрено:

    1. 2.1. Запирающее устройство легко отличить от закрытого.

    2. 2.2. На стороне выхода на двери или рядом с ней размещается легко видимая прочная табличка с надписью: ЭТА ДВЕРЬ ОСТАЕТСЯ НЕЗАПРЫТОЙ, КОГДА ЭТО ПРОСТРАНСТВО ЗАНЯТО. Знак должен быть выполнен буквами высотой 1 дюйм (25 мм) на контрастном фоне.

    3. 2.3. Использование запирающего устройства с ключом может быть отозвано должностным лицом здания по уважительной причине.

  3. 3. Там, где выходные двери используются парами, разрешается использовать утвержденные автоматические запорные болты при условии, что дверное полотно с автоматическими запорными болтами не имеет дверной ручки или накладных деталей.

  4. 4. Двери индивидуальных жилых или спальных единиц помещений группы R с нагрузкой 10 человек и менее разрешается оборудовать ночной задвижкой, засовом или защитной цепью при условии, что такие устройства открываются изнутри без использования ключ или инструмент.

  5. 5. Противопожарные двери после того, как минимальная повышенная температура отключит механизм разблокировки в соответствии с перечисленными процедурами испытаний противопожарных дверей.

  6. 6. Двери, обслуживающие крыши, не предназначенные для проживания, допускается запирать, предотвращая вход в здание с крыши, при условии, что при выходе на крышу из здания замки не запираются автоматически, препятствуя повторному входу в здание с крыши.

Использование болтов заподлицо или открытых болтов с ручным приводом не допускается.

Исключения:

  1. 1. На дверях, не требующихся для выхода в отдельные жилые или спальные помещения.

  2. 2. Если пара дверей служит складом или помещением для оборудования, на неактивной створке разрешается устанавливать засовы с ручным управлением по краям или на поверхности.

  3. 3. Если пара дверей обслуживает менее 50 человек в группе B, F или S, на неактивной створке разрешается устанавливать засовы с ручным управлением по краям или на поверхность. На неактивной створке не должно быть дверных ручек, засовов и подобных элементов управления.

  4. 4. Там, где пара дверей предназначена для групп B, F или S, на неактивной створке разрешается устанавливать засовы с ручным управлением по краям или на поверхность при условии, что такая неактивная створка не требуется для соблюдения требований к пропускной способности эвакуации, и здание оборудовано повсюду с автоматической спринклерной системой в соответствии с Разделом 903.3.1.1. На неактивной створке не должно быть дверных ручек, засовов и подобных элементов управления.

  5. 5. Там, где пара дверей обслуживает палаты ухода за пациентами в группах I-2, на неактивной створке разрешается устанавливать самоблокирующиеся засовы на краях или на поверхности при условии, что неактивная створка не требуется для удовлетворения требований к выходной пропускной способности и на неактивной створке не должно быть дверных ручек, засовов и подобных элементов управления.

Для отпирания любой двери или створки требуется не более одной операции.

Исключения:

  1. 1.Места содержания под стражей или ограничения свободы.

  2. 2. Там, где замки с ручным приводом разрешены Разделом 1010.1.9.5.

  3. 3. Двери с автоматическими ригелями заподлицо в соответствии с разделом 1010.1.9.4, пункт 3.

  4. 4. Двери индивидуальных жилых единиц и спальных единиц групп R, как разрешено Разделом 1010.1.9..4, поз. 4.

Электрические запирающие системы, включая электромеханические и электромагнитные запорные системы, должны быть разрешены для запирания на пути эвакуации в помещениях группы I-1 или I-2, где клинические потребности лиц, получающих уход, требуют их локализации. В тех помещениях, где здание полностью оборудовано автоматической спринклерной системой в соответствии с разделом 903. 3.1.1, или утвержденной автоматической системой обнаружения дыма или тепла, установленной в соответствии с разделом 9, разрешается использовать контролируемые двери для выхода.07, при условии, что двери установлены и работают в соответствии со всеми следующими требованиями:

  1. 1. Дверные замки должны открываться при срабатывании автоматической спринклерной системы или автоматической системы обнаружения пожара.

  2. 2. Дверные замки должны открываться при потере питания, управляющего замком или механизмом замка.

  3. 3. Система дверных замков должна быть установлена ​​таким образом, чтобы ее можно было разблокировать с помощью выключателя, расположенного в центре управления пожарной безопасностью, медпункте или другом утвержденном месте. Выключатель должен напрямую отключать питание замка.

  4. 4. От лица, находящегося в здании, не требуется проходить более чем через одну дверь, оборудованную контролируемой системой блокировки выхода, прежде чем войти в выход.

  5. 5. Процедуры отпирания дверей должны быть описаны и утверждены как часть планирования действий в чрезвычайных ситуациях и обеспечения готовности, требуемых Кодексом пожарной безопасности штата Флорида.

  6. 6. Весь клинический персонал должен иметь ключи, коды или другие средства, необходимые для управления системами запирания.

  7. 7.У дверей должно быть предусмотрено аварийное освещение.

  8. 8. Блоки системы дверных замков должны быть перечислены в соответствии с UL 294.

Исключения:

  1. 1. Пункты с 1 по 4 не применяются к дверям в помещения, занятые лицами, которым в связи с клиническими потребностями требуется сдерживание или сдерживание как часть функции отделения психиатрического лечения.

  2. 2. Пункты с 1 по 4 не применяются к дверям в зоны, где используется перечисленная система контроля выхода для снижения риска похищения ребенка из детских и родильных отделений больницы группы I-2.

Разрешается устанавливать системы блокировки выхода с задержкой на двери, обслуживающие группы B, F, I, M, R, S и U в зданиях, которые полностью оборудованы автоматической спринклерной системой в соответствии с Разделом 903.3.1.1 или утвержденным автоматическая система обнаружения дыма или тепла, установленная в соответствии с Разделом 907.

Исключения:

  1. 1. Системы запирания выхода с задержкой разрешается устанавливать на двери, обслуживающие помещения группы E, с нагрузкой 10 человек или менее и находящиеся в зданиях, которые полностью оборудованы автоматической спринклерной системой в соответствии с Разделом 9.03.3.1.1 или одобренная автоматическая система обнаружения дыма или тепла, установленная в соответствии с разделом 907.

  2. 2. Разрешается устанавливать системы запирания выхода с задержкой на выход или входные двери, кроме главного выхода или выходной двери, которые обслуживают зал судебных заседаний в зданиях, которые полностью оборудованы автоматической спринклерной системой в соответствии с разделом 903.3. .1.1.

Система блокировки выхода с задержкой должна быть установлена ​​и эксплуатироваться в соответствии со всеми следующими требованиями:

  1. 1. Электроника задержки системы блокировки выхода с задержкой должна деактивироваться при срабатывании автоматической спринклерной системы или автоматической системы обнаружения пожара, обеспечивая немедленный свободный выход.

  2. 2. Электроника задержки в системе запирания выхода с задержкой должна деактивироваться при потере питания, управляющего замком или механизмом замка, обеспечивая немедленный свободный выход.

  3. 3. Система блокировки выхода с задержкой должна иметь возможность деактивации в центре управления огнем и других утвержденных местах.

  4. 4. Попытка выхода должна инициировать необратимый процесс, который должен позволить такой выход не более чем за 15 секунд, когда физическое усилие для выхода приложено к оборудованию боковой двери выхода в течение не более 3 секунд. Инициирование необратимого процесса должно активировать звуковой сигнал вблизи двери. После того, как электроника задержки была деактивирована, повторное включение электроники задержки должно производиться только вручную.

    Исключение: в утвержденных случаях допускается задержка не более 30 секунд для двери выхода с задержкой.

  5. 5. Путь выхода из любой точки не должен проходить более чем через одну систему блокировки выхода с задержкой.

    Исключения:

    1. 1. В помещениях группы I-2 или I-3 путь выхода из любой точки здания должен проходить через не более двух систем блокировки выхода с задержкой при условии, что суммарная задержка не превышает 30 секунд.

    2. 2. При занятости группы I-1 или I-4 путь эвакуации из любой точки здания должен проходить через не более двух систем блокировки эвакуации с задержкой при условии, что суммарная задержка не превышает 30 секунд, а здание оборудовано на всей территории с автоматической спринклерной системой в соответствии с Разделом 903.3.1.1.

  6. 6. На двери должна быть предусмотрена табличка, которая должна располагаться выше и в пределах 12 дюймов (305 мм) от оборудования для выхода из двери:

    1. 6.1.Для дверей, которые открываются в направлении выхода, знак должен гласить: НАЖИМАТЬ ДО ЗВУКА СИГНАЛА. ДВЕРЬ МОЖНО ОТКРЫТЬ ЗА 15 [30] СЕКУНД.

    2. 6. 2.Для дверей, открывающихся в направлении, противоположном выходу, знак должен гласить: ПОТЯНИТЕ ДО ЗВУКА СИГНАЛА. ДВЕРЬ МОЖНО ОТКРЫТЬ ЗА 15 [30] СЕКУНД.

    3. 6.3. Знак должен соответствовать требованиям к визуальному символу Строительного кодекса Флориды, доступность.

    Исключение: в случаях, когда это разрешено, в помещениях группы I установка знака не требуется, если лица, получающие уход, которым из-за клинических потребностей требуется ограничение или сдерживание как часть функции зоны лечения.

  7. 7. Аварийное освещение должно быть предусмотрено на стороне выхода двери.

  8. 8. Блоки системы блокировки выхода с задержкой должны быть перечислены в соответствии с UL 294.

Сенсорная разблокировка электрических систем запирания должна быть разрешена на дверях, расположенных в средствах эвакуации с присутствием в группе A, B, E, I-1, I-2, I-4, M, R-1 или R-2. если они установлены и эксплуатируются в соответствии со всеми следующими критериями:

  1. 1. Датчик должен быть установлен на стороне выхода, устроен так, чтобы обнаруживать человека, приближающегося к дверям, и должен вызывать отпирание электрической системы запирания.

  2. 2. Электрические замки должны быть устроены таким образом, чтобы они открывались по сигналу датчика или при потере питания.

  3. 3. Потеря питания замка или системы запирания автоматически разблокирует электрический замок.

  4. 4. Двери должны быть устроены таким образом, чтобы их можно было отпереть с помощью ручного отпирающего устройства, расположенного на высоте от 40 до 48 дюймов (от 1016 до 1219 мм) по вертикали над полом и в пределах 5 футов (1524 мм) от запертых дверей. К устройству ручной разблокировки должен быть обеспечен свободный доступ, и это устройство должно быть четко обозначено табличкой с надписью «НАЖМИТЕ ДЛЯ ВЫХОДА». При срабатывании устройство ручной разблокировки должно приводить к прямому отключению питания электрического замка — независимо от другой электроники — и электрический замок должен оставаться открытым не менее 30 секунд.

  5. 5. Активация системы пожарной сигнализации здания, если она предусмотрена, должна автоматически разблокировать электрический замок, и электрический замок должен оставаться открытым до тех пор, пока система пожарной сигнализации не будет сброшена.

  6. 6. Активация автоматической спринклерной системы здания или системы обнаружения пожара, если она предусмотрена, должна автоматически разблокировать электрический замок. Электрозамок должен оставаться открытым до тех пор, пока система пожарной сигнализации не будет сброшена.

  7. 7. Блоки системы дверных замков должны быть перечислены в соответствии с UL 294.

Разблокировка дверной фурнитуры систем электрических замков должна быть разрешена на дверях в средствах выхода в пределах любого присутствия, за исключением группы H, где они установлены и эксплуатируются в соответствии со всеми следующими :

  1. 1. Дверная фурнитура, прикрепленная к дверному полотну , имеет очевидный принцип работы, который легко работает при любых условиях освещения.

  2. 2. Дверная фурнитура позволяет управлять одной рукой и должна соответствовать Разделу 1010.1.9.6.

  3. 3. Работа дверной фурнитуры напрямую прерывает питание электрического замка и немедленно открывает дверь.

  4. 4.Потеря питания в электрической системе запирания автоматически отпирает дверь.

  5. 5. Если в соответствии с Разделом 1010.1.10 требуется оборудование аварийного или пожарного выхода, срабатывание оборудования аварийного или пожарного выхода также открывает электрический замок.

  6. 6. Блоки системы запирания должны быть перечислены в соответствии с UL 294.

В зданиях исправительных учреждений и мест содержания под стражей допускается запирание дверей в служебных помещениях или помещениях, занимаемых лицами, передвижение которых контролируется из соображений безопасности, если они оборудованы устройствами контроля выхода, которые должны открываться вручную и не менее чем одним из следующих средств:

  1. 1. Активация автоматической спринклерной системы, установленной в соответствии с разделом 9.03.3.1.1.

  2. 2. Активация утвержденного ручного пожарного извещателя.

  3. 3. Сигнал из постоянно посещаемого места.

Внутренние лестничные средства эвакуационных дверей должны открываться с обеих сторон без использования ключа или специальных знаний или усилий.

Исключения:

  1. Разгрузочные двери на лестничных клетках должны открываться со стороны выхода и запираться только с противоположной стороны.

  2. Этот раздел не применяется к дверям, устроенным в соответствии с Разделом 403.5.3.

  3. Двери выхода на лестничные клетки разрешается запирать со стороны, противоположной стороне выхода, при условии, что они открываются со стороны выхода и могут быть отперты одновременно без отпирания по сигналу пожарного командного пункта, если таковой имеется, или сигналу экстренной помощи персонала из одного места внутри главного входа в здание.

  4. Двери выхода на лестницу должны открываться со стороны выхода и запираться с противоположной стороны только в помещениях групп B, F, M и S, где единственный внутренний доступ в жилое помещение осуществляется с лестницы с одним выходом, где это разрешено в Разделе 1006.3. .3.

  5. Двери выхода на лестницу должны открываться со стороны выхода и запираться с противоположной стороны только в помещениях группы R-2, где единственный внутренний доступ в жилую единицу осуществляется с лестницы с одним выходом, если это разрешено в Разделе 1006.3.3.

Распашные двери, обслуживающие группу H, и распашные двери, обслуживающие помещения или помещения с нагрузкой 50 и более человек при размещении группы A или E, не должны быть снабжены защелкой или замком, кроме фурнитуры антипаники или пожарного выхода.

Исключения:

  1. В соответствии с Разделом 1010. 1.9.4, Пункт 2, разрешается блокировать главный выход из помещений группы А.

  2. Двери, оснащенные антипаниковой фурнитурой или противопожарными выходами, предназначенными для групп A или E, должны иметь возможность электронного запирания в соответствии с Разделом 1010.1.9..9 или 1010.1.9.10.

  3. Наружные ворота жилых и коммерческих бассейнов или площадок бассейнов, за исключением случаев, когда площадка у бассейна служит частью пути выхода из здания или вмещает 300 человек или более.

Электрические помещения с оборудованием на 1200 ампер и более и шириной более 6 футов (1829 мм), содержащие устройства перегрузки по току, коммутационные устройства или устройства управления с выходными или выходными люками, должны быть оборудованы оборудованием для экстренной помощи или пожарными выходами. Двери должны открываться в сторону эвакуации.

Если установлено оборудование для аварийного выхода или пожарного выхода, оно должно соответствовать следующим требованиям:

  1. Оборудование для экстренной помощи должно быть внесено в список в соответствии с UL 305.

  2. Оборудование для пожарных выходов должно быть указано в соответствии с UL 10C и UL 305.

  3. Приводная часть расцепляющего устройства должна занимать не менее половины ширины дверного полотна.

  4. Максимальное усилие разблокировки не должно превышать 15 фунтов (67 Н).

Если используются сбалансированные двери и требуется фурнитура «антипаника», то фурнитура «антипаника» должна быть нажимной, а накладка не должна выступать более чем на половину ширины двери, измеренной со стороны защелки.

Ворота, обслуживающие средства эвакуации, должны соответствовать требованиям настоящего раздела. Ворота, используемые в качестве компонента средства эвакуации, должны соответствовать применимым требованиям к дверям.

Исключение: горизонтальные раздвижные или распашные ворота, высота которых превышает 4 фута (1219мм) допускается ограничение максимальной ширины створок в ограждениях и стенах, окружающих стадион.

Пункт 2.3 Требования к средствам эвакуации

Пункт 2.3. Требования к средствам эвакуации

2.3.1 Общие положения

Е

а. Во всех зданиях должны быть предусмотрены средства эвакуации с помощью одного или нескольких средств, перечисленных в настоящем документе. Средства доступа и выхода, не предусмотренные настоящим Кодексом, не должны использоваться без разрешения SCDF. Требуемые выходы должны быть легкодоступными, а двери должны быть открытыми и беспрепятственными в любое время в течение пребывания в здании. Любые будущие распашные ворота/двери из блоков/служебной шахты в помещения общего пользования должны быть обозначены пунктирными линиями на планах зданий, чтобы показать, что требования к выходу соблюдены, несмотря на распахивание двери.

б. Вывеска на лестнице выхода

р Обоснование — Пункт 2. 3.1b

Знаки помогают узнать свое местонахождение для жильцов здания и пожарных на закрытой лестнице. Это помогло бы уменьшить любой страх перед дезориентацией человека, использующего выходную лестницу во время пожара. чрезвычайная ситуация.

(1) Выходные лестницы, обслуживающие все здания (кроме PG I), должны быть снабжены указателями размером не менее 300 х 300 мм и находиться в пределах лестничной клетки на площадке каждого этажа.

(2) Вывеска должна содержать следующую информацию:

(а) номер этажа высотой не менее 125 мм; и

(b) обозначение лестницы в алфавитном и/или цифровом виде, высотой не менее 25 мм.

(3) Буквы и цифры на знаке могут быть любого цвета, обеспечивающего контраст с цветом фона.

(4) Вывеска должна быть расположена таким образом, чтобы ее было видно, когда дверь находится в открытом положении, а также видно любому человеку, поднимающемуся или спускающемуся по лестнице.

в. План эвакуации при пожаре

р Обоснование — Пункт 2.3.1c

План эвакуации при пожаре служит для ориентации и направления здания пассажиров и людей на путях эвакуации во время чрезвычайной ситуации.

Эти планы следует размещать в местах общего пользования, где люди и жильцы здания чаще всего бывают или пользуются ими и могут легко их найти. К таким местам относятся общие коридоры, вестибюли и т. д.

(1) План эвакуации при пожаре должен быть предоставлен для всех зданий, кроме PG I, и вывешен в общих вестибюлях или вестибюлях лифтов таким образом, чтобы они были легко видны находящимся в здании и широкой публике, проходящей через эти общие зоны. План пожарной эвакуации должен иметь разборчивые буквы, а пути эвакуации должны быть понятны наблюдателю. Он должен четко отображать план этажа в правильной ориентации и выделять пути эвакуации (относительно местоположения зрителя), коридоры эвакуации и лестницы выхода с использованием соответствующих цветов, указателей и слов. Информация, требуемая на плане, предназначена только для целей пожаротушения и эвакуации и должна включать расположение следующего:

а) пожарные лифты;

b) эвакуационные лифты;

(c) места ожидания PWD;

d) катушки для шлангов;

e) огнетушители;

(f) Ручные извещатели; и

(g) Подъемная сеть.

(2) Для обеспечения удобочитаемости плана пожарной эвакуации в зданиях с большой площадью этажа допускается частичный план, показывающий как минимум 2 пути эвакуации. На плане должны быть показаны пути эвакуации не менее чем к 2 удаленным выходам/лестницам выхода, включая места ожидания инвалидов.

2.3.2 Выходные проходы

а. Огнестойкость

Выходные проходы, которые служат средством эвакуации или необходимыми выходами из любого здания или этажа здания, должны иметь необходимую огнестойкость, как указано в Кл. 3.3 .

б. Внутренний выходной проход

Внутренний выходной проход, служащий обязательным выходом из здания, должен соответствовать следующим требованиям:

Е

(1) он должен быть заключен в конструкцию, соответствующую положениям кл. 3.3 ;

(2) стены ограждения должны иметь не более двух выходных дверей, за исключением выходной двери и выходной лестничной двери, открывающейся в выходной коридор;

(3) выходные двери, открывающиеся в эвакуационный проход, должны иметь класс огнестойкости, требуемый для выходных дверей, открывающихся в эвакуационные лестничные клетки, быть снабжены автоматическим самозакрывающимся устройством и соответствовать требованиям Кл.3.9.2 для противопожарных дверей;

(4) минимальная ширина и пропускная способность выходного прохода должны соответствовать требованиям, изложенным в Таблица 2.2A ;

(5) изменение уровня вдоль выходного прохода, требующего менее двух стояков, должно производиться по пандусу, соответствующему положениям ст. 2.3.8 ; и

(6) если выходная лестница, которая соединяется с внутренним выходным проходом, находится под давлением, внутренний выходной проход также должен находиться под давлением, чтобы соответствовать требованиям Главы 7.

в. Внешний выходной проход

Внешний выходной проход может использоваться в качестве обязательного выхода вместо внутреннего выходного прохода. Он должен соответствовать следующим требованиям:

р Обоснование — Пункт 2.3.2c

Выходной проход обеспечивает такой же уровень защиты от воздействия огня и дыма, как и выходная лестница. Это продолжение выходной лестницы. Выходной проход может быть предусмотрен, когда расстояние от занимаемого помещения до эвакуационной лестницы превышает допустимое расстояние.

(1) любые вентиляционные отверстия на наружной стене между выходным проходом и остальной частью пола должны быть из негорючей конструкции, закреплены на уровне не менее 1,8 м от уровня чистового пола прохода до уровня подоконника проемов, причем такие вентиляционные проемы должны располагаться не менее чем в 3 м от любого проема эвакуационной лестницы;

(2) на него не распространяются ограничения максимум двух выходных дверей, открывающихся в выходной коридор;

(3) может иметь крышу при условии, что глубина крытой части не превышает 3 м во избежание задымления;

(4) может быть огражден с открытой стороны только стеной парапета высотой не менее 1 м и не более 1,1 м и вертикальной высотой беспрепятственного вентиляционного отверстия, измеренной от стены парапета до верхнего края высота проема или карниза свеса должна быть не менее 1,2 м; и

(5) выходные двери, открывающиеся во внешний проход, должны иметь класс огнестойкости не менее ½ часа и должны быть оснащены автоматическим самозакрывающимся устройством.

д. Вентиляция

р Обоснование — Пункт 2.3.2d

Внутренний выходной проход является продолжением выходной лестницы и должен иметь достаточную вентиляцию для предотвращения задымления во время пожара чрезвычайная ситуация. Если естественная вентиляция невозможна, должна быть предусмотрена механическая вентиляция.

Е

(1) Все внутренние выходные проходы должны иметь естественную вентиляцию через стационарные вентиляционные отверстия в наружной стене, такие вентиляционные отверстия должны составлять не менее 15% площади выходного прохода.

(2) Внутренние проходы выхода, которые не имеют естественной вентиляции, должны иметь механическую вентиляцию в соответствии с требованиями главы 7.

2.3.3 Лестница выхода

a. Внутренняя эвакуационная лестница

(1) Ограждение лестницы

Лестница внутреннего выхода, служащая необходимым выходом из здания, должна быть ограждена конструкцией, соответствующей положениям ст. 3.8 . В ограждающих стенах внутренней эвакуационной лестницы, исключая выпускной выпуск, не должно быть более двух выходных дверей, открывающихся в шахту эвакуационной лестницы на каждом этаже.

р Обоснование — Пункт 2.3.3a.(1)

Количество дверных проемов на выходную лестницу должно контролироваться таким образом, чтобы свести к минимуму риск нарушения целостности лестницы. Эти противопожарные двери должны быть полностью закрыты, чтобы служить эффективным барьером против распространения огня и дыма.

Е

(2) Доступ через внешний выходной проход или внешний коридор

Если к внутреннему выходу можно пройти непосредственно через внешний выходной проход или внешний коридор, такое ограждение между лестницей и внешним выходным проходом или внешним коридором не требуется .

Е

(3) Незащищенные отверстия

В пределах 1,5 м по горизонтали или 3 м по вертикали ниже любого отверстия, включая выпускные отверстия, расположенные во внешних стенах внутренней лестницы, не должно быть незащищенных отверстий в жилой зоне или горючих материалах/конструкциях. .

р Обоснование — Пункт 2.3.3a.(3)

Должны соблюдаться минимальные разделительные расстояния между проемами внутренней эвакуационной лестницы и близлежащими незащищенными проемами. Это необходимо для снижения риска распространения дыма и огня на внутреннюю лестницу выхода. во время пожарной опасности.

Е

(4) Исключение

(a) Одноэтажная подземная автостоянка

Выходные лестницы, включая выездные пандусы в соответствии с Кл. 2.3.8а. и кл. 2.3.8b. , обслуживающих одноэтажный подвал зданий PG II-VII, не требуется защищать огнестойкими ограждениями, при условии, что расстояния проезда на автостоянке, измеренные до выходных дверей на уровне земли, соответствуют Таблица 2.2A .

р Обоснование — Пункт 2.3.3a.(4)(a)

Основаниями для послабления являются:

1. Автостоянки оборудованы автоматической пожарной сигнализацией или спринклерной системой.


2. Автомобильные стоянки обычно не заняты, за исключением времени, когда люди паркуют или забирают свои машины.


3. Надлежащая вентиляция дыма либо естественным путем, либо дымоудалением.

4. Задействован только один цокольный этаж.

(b) Отдельная автостоянка

Двери на лестничные клетки отдельно стоящих автостоянок, не предназначенных для какой-либо коммерческой деятельности или неподсобного использования, можно не устанавливать при условии соблюдения всех следующих условий:

р Обоснование — Пункт 2. 3.3a.(4)(b)

Было проведено инженерное моделирование пожарной безопасности с использованием типичной модели 3-этажного здания автостоянки, чтобы оценить, можно ли отказаться от противопожарных дверей на эвакуационные лестницы. Результат был убедительным, так как указано, что жильцы могут безопасно выйти к выходным лестницам, не подвергаясь неприемлемым условиям с точки зрения температуры и видимость. Обоснование указания размера выходного отверстия состоит в том, чтобы избежать демонтаж лестничных ограждений. Другие вспомогательные причины включают перекрестную вентиляцию и низкую заполняемость.

Е

(i) Высота здания автостоянки не должна превышать пяти этажей над землей. Он не должен состоять из какого-либо подвального этажа и не должен быть соединен с каким-либо другим зданием, кроме как открытым крытым переходом.

(ii) Для обслуживания каждого верхнего этажа должно быть предусмотрено не менее двух выходных лестниц. Две лестничные клетки должны быть расположены как можно дальше друг от друга. Выходные проемы на лестничные клетки на каждом этаже должны иметь ширину в свету не более 1 м или менее 850 мм и высоту в свету не более 2 м. Лестницы должны вентилироваться через несъемные проемы в наружных стенах площадью не менее 10 % площади пола на этаж лестничной клетки. Лестница выхода и жилая зона не должны находиться в одном и том же вентиляционном колодце или пространстве для освещения и вентиляции.

(iii) Каждый этаж должен быть обеспечен поперечной вентиляцией. Здание должно быть открытым, с постоянно открытыми не менее 50% сторон (передняя, ​​задняя и боковые стороны), причем такие проемы должны быть равномерно распределены по периметру стен, исключая периметральные стены для надлежащего проветривания, чтобы обеспечить эффективное сквозная вентиляция всех частей парковочных площадок.

(iv) Никакая часть площади пола не должна находиться дальше 12 м от отверстий в стенах по периметру здания или вентиляционных колодцев. Вентиляционные колодцы, предусмотренные для этой цели, должны иметь площадь в плане не менее 10 м² и иметь минимальный размер в плане 2 м, открытые вертикально к небу на всю свою высоту.

(v) Длина пути в пределах каждой автомобильной парковки должна соответствовать Таблице 2.2A . Для верхних этажей требуемое расстояние перемещения должно быть измерено до места, где была бы установлена ​​выходная дверь на лестничную клетку, если бы требовалось иное.

(vi) Разделительное расстояние между ближайшим краем выходного проема к выходной лестнице и ближайшим краем любой стоянки транспортных средств должно быть не менее 3 м.

б. Лестница с внешним выходом

(1) Лестница эвакуации может быть признана лестницей наружной эвакуации при условии, что она соответствует п. 1.4.49.

(2) Лестница с наружным выходом может использоваться в качестве требуемого выхода вместо лестницы с внутренним выходом при условии, что:

(a) она соответствует требованиям к лестнице для выхода и

(b) нет незащищенного проема, или горючий материал/сооружение в пределах 3 м по горизонтали или в пределах 3 м по вертикали ниже, рядом с ним или напротив него.

Исключение:

В здании, запроектированном с выходом из внешнего коридора, доступ к внешней лестнице выхода может осуществляться через открытый внешний коридор, примыкающий к жилым помещениям, при соблюдении следующих условий:

р Обоснование — Пункт 2.3.3b.(2)(b)

Должны соблюдаться минимальные разделительные расстояния между проемами наружной лестницы выхода и близлежащими незащищенными проемами. Это необходимо для снижения риска распространения дыма и огня на внутреннюю лестницу выхода. во время пожарной опасности.

По сравнению с лестницей внутреннего выхода, обязательное горизонтальное разделяющее расстояние 3 метра. Это связано с тем, что лестница с внешним выходом имеет менее защищенное ограждение.

Е

(i) внешний коридор должен обслуживаться не менее чем двумя выходными лестницами; и

(ii) вдоль длинной стороны внешнего коридора над парапетом или балюстрадой должны быть предусмотрены беспрепятственные вентиляционные отверстия; и

(c) его окончательный разряд ведет прямо во внешнее пространство.

(3) Должны быть предусмотрены противопожарные двери на лестничные клетки с внешним выходом, если полностью не соблюдены условия, указанные в Cl.2.3.3a(4) .

г. Слив

(1) Все эвакуационные лестницы должны иметь выход на уровне земли непосредственно в:

Е

(a) внешнее пространство, или

(b) открытый внешний коридор без коммерческой деятельности и на расстоянии не более 5 м от линии карниза здания, или

(c) открытый коридор шириной не менее 1,2 м. и двусторонние пути эвакуации, ведущие во внешнее пространство. Любые незащищенные проемы вдоль коридора не должны располагаться ниже 1,8 м от уровня пола.

(d) вентиляционный колодец размером, соответствующим Таблице 1.4.2 , с точкой сброса на уровне земли, имеющей как минимум 2 отдельных выхода с прямым доступом через циркуляционное пространство к внешней стороне здания.

(2) В спринклерном здании не более 50 % общего количества эвакуационных лестниц могут быть отведены непосредственно в крытое циркуляционное пространство на уровне земли при условии соблюдения всех следующих условий:

(a) Точка выхода из лестничного марша в циркуляционное помещение на уровне земли должна находиться в пределах видимости и иметь прямой доступ к внешнему пространству.

(b) Максимальное расстояние между точкой сброса с выходной лестницы и внешним пространством не должно превышать 10 м.

(c) Там, где ведется коммерческая деятельность, т.е. магазины или киоски/тележки, расположенные вдоль одной или обеих сторон обозначенного эвакуационного прохода, ведущего к внешнему пространству, должно поддерживаться минимальное разделяющее расстояние 10 м между коммерческой деятельностью и обозначенным эвакуационным проходом. Циркуляционное пространство также должно быть оборудовано инженерной системой дымоудаления. В качестве альтернативы, коммерческая деятельность должна иметь противопожарные отсеки со стенами и дверями с пределом огнестойкости не менее 1 часа.

р Обоснование — Пункт 2.3.3c.(2)(c)

Исследование воздействия излучения от пожара с участием таких коммерческих были начаты мероприятия по эвакуации жильцов. В исследовании был принят спринклерный управляемый пожарный цех мощностью 5 МВт. Исследование пришло к выводу, что между коммерческой деятельностью и обозначенным путем эвакуации необходимо расстояние не менее 10 м, чтобы гарантировать, что излучение находится на минимальном уровне. допустимый уровень на пути эвакуации.

(d) Ширина в свету выходных дверей, ведущих во внешнее пространство, должна быть достаточной для размещения пассажиров в проходном пространстве 1-го этажа и общего количества людей, выходящих через внутренние лестницы выхода.

(3) В случае жилого дома PG II, не оборудованного автоматической спринклерной системой, не менее 50% от общего количества эвакуационных лестниц должны быть отведены во внешнее пространство, а остальные эвакуационные лестницы могут быть отведены на землю. ровное крытое циркуляционное пространство при соблюдении следующих условий:

Е

(a) в крытых помещениях для циркуляции на уровне земли не должно осуществляться никакой коммерческой деятельности;

(b) точка сброса в циркуляционное помещение на уровне земли должна находиться в пределах видимости и иметь как минимум два альтернативных пути к внешнему пространству;

(c) максимальное расстояние между точкой разгрузки выходной лестницы и внешним пространством не должно превышать 10 м;

(d) не должно быть более четырех жилых единиц, выходящих в обозначенный эвакуационный проход на уровне земли, куда выходит выходная лестница; и

(e) выходное отверстие выходной лестницы должно иметь эффективную перекрестную вентиляцию таким образом, чтобы:

(i) каждый конец имел не менее 50% постоянных отверстий; и

(ii) никакая часть циркуляционного пространства не должна находиться дальше 10 м от отверстий в стенах по периметру здания или вентиляционных колодцев.

(4) Не должно быть незащищенных отверстий жилого помещения или горючих материалов/конструкций в пределах 3 м от точки выброса на лестничной клетке выхода (как внутренней, так и внешней). Это расстояние может быть уменьшено до 1,5 м, если незащищенные проемы находятся в одной плоскости лестничного выхода.

р Обоснование — Пункт 2.3.3c.(4)

Указание минимального расстояния между выходом лестничной клетки и близлежащим незащищенным проемом служит для сведения к минимуму риска поражения эвакуируемых пожаром и выбросом дыма из проемов, расположенных рядом с лестничным выбросом. Указанные расстояния были подтверждены пожарно-техническими исследованиями.

Е

(5) Не должно быть никаких препятствий или каких-либо объектов, вторгающихся, в том числе распахивающихся дверей, на выходной путь в точке выхода на выходной лестнице. Ширина пути эвакуации в месте сброса должна быть не менее ширины лестницы эвакуации.

д. Минимальная ширина и вместимость

Минимальная ширина и вместимость эвакуационных лестниц должны соответствовать таблице 2.2A , и такие лестницы должны соответствовать всем следующим требованиям:

(1) Замотки

Замотки не допускаются ни в одном здании, кроме лестничных пролетов в жилых помещениях, и в таких случаях должно быть не более одного замотки на поворот на 90°.

р Обоснование — Пункт 2.3.3d.(1)

Забежное устройство представляет собой коническую ступеньку, используемую для изменения направления лестницы. Поскольку это приводит к внезапному изменению геометрии лестницы, забежное устройство может привести к тому, что неосторожные люди споткнутся и упадут.

Е

(2) Ступени для круговых лестниц

Если круговая лестница используется в качестве лестницы для выхода или подъезда в зданиях PG I и II, ширина ступеней, измеренная на более узком конце, должна быть не менее 100 мм в жилых домах. зданий и 125 мм в других зданиях и на расстоянии полуметра от более узкого конца должно быть не менее 225 мм в жилых зданиях и 250 мм в других зданиях. Высота такой лестницы не должна превышать 10 м.

Е

(3) Площадки

Минимальная ширина и длина площадки в свету при смене направления должны быть не менее ширины в свету лестницы выхода.

р Обоснование — Пункт 2.3.3d.(3)

В связи с тем, что BCA не предъявляет каких-либо конкретных требований к лестничным площадкам, подступенкам, ступеням и пространству над головой для конкретных целей или пространств, она удалила их из своего кода. Эти требования восстановлены в этой редакции Пожарного кодекса, чтобы гарантировать, что эвакуационные лестницы соответствуют минимальным требованиям для безопасной эвакуации людей и доступа пожарных для спасения и тушения пожара.

(4) Подступенки и ступени

Высота подступенка любой эвакуационной лестницы должна быть не более 175 мм, а глубина ступени не менее:

(a) 225 мм в жилых помещениях и 275 мм в общих площади жилых домов;

(б) 250 мм для корпусов ГУ VI и VIII; и

(c) 275 мм для всех остальных зданий.

(5) Высота над уровнем моря

Высота над уровнем моря должна быть не менее 2 м, измеренная от линии уклона лестницы выхода или уровня чистового пола лестничной площадки до нижней стороны любого препятствия.

(6) Поручни

р Обоснование — Пункт 2.3.3d.(6)

Поручень обеспечивает поддержку людей, пользующихся лестницей. Он также служит ориентиром при попадании дыма на лестничную клетку в количестве, достаточном для того, чтобы мешать обзору, или при выходе из строя системы аварийного освещения лестничной клетки. Лестница шириной не более 1,25 м не слишком широкая и по ней эвакуируемые могут легко добраться до перил для поддержки/указания в случае необходимости.

Е

(a) Каждая выходная лестница должна иметь поручни с обеих сторон. Для эвакуационных лестниц шириной всего 1,25 м и менее перила могут быть предусмотрены только с одной стороны, т. е. противоположная сторона должна быть либо стеной, либо парапетом, либо решеткой.

(b) Если ширина эвакуационной лестницы превышает 2 м, должны быть предусмотрены поручни в соответствии с требованиями п.2.2.8 .

(7) Вентиляция

Все эвакуационные лестницы должны вентилироваться через стационарные проемы в наружных стенах площадью не менее 10 % площади пола на этаж лестничной клетки или вентилироваться механическим способом в соответствии с требованиями главы 7. Вентиляционные отверстия, выходящие на вентиляционную шахту, внешнее углубленное пространство или наружное, должны соответствовать , таблица 1. 4.2 . Механическая вентиляция не допускается для PG II, за исключением укрытия лестничного этажа.

р Обоснование — Пункт 2.3.3d.(7)

Предусмотренные минимальные вентиляционные отверстия обеспечивают эффективную вентиляцию дыма на эвакуационных лестницах. Эти размеры были подтверждены пожарно-техническими исследованиями.

Е

(8) Наддув

В любом здании, за исключением PG II, для которого жилая высота превышает 24 м, любые внутренние лестницы выхода без обеспечения естественной вентиляции должны быть герметизированы в соответствии с требованиями главы 7. В здании, состоящем из более чем четырех подвальных этажей, лестница выхода соединение с вестибюлем пожарного лифта должно быть герметичным.

Е

(9) Различные режимы вентиляции в пределах одной лестничной клетки

В зданиях с жилой высотой более 24 м внутренняя лестничная клетка выхода может иметь естественную вентиляцию в верхней части и механическую вентиляцию в нижней части при условии, что эта нижняя часть не превышает жилой высоты 24 м и в ней нет промежуточной лестничной площадки дверь, разделяющая два режима вентиляции. Если нижняя часть превышает жилую высоту 24 м, то эта нижняя часть вместо этого должна быть герметизирована. Для герметизации выходной лестничной клетки допускается установка промежуточной лестничной площадки.

р Обоснование — Пункт 2.3.3d.(9)

Этот пункт предназначен для рассмотрения различных режимов вентиляции, разрешенных в пределах одной лестничной клетки. Дверь на лестничной площадке разрешена только для частично герметизированной внутренней лестницы с целью поддержания положительного давления внутри лестницы.

Е

2.3.4 Лестница с ножничным выходом

Лестница с ножничным выходом должна соответствовать следующим требованиям:

a. если две отдельные внутренние лестницы выхода находятся в одном ограждении, каждая лестница выхода должна быть отделена от другой негорючей конструкцией, имеющей огнестойкость в течение минимального периода, равного периоду, требуемому для ограждения;

Е

б. такие лестницы с ножничным выходом должны соответствовать всем применимым положениям, касающимся лестницы для выхода;

в. для выходных дверных проемов лестниц с ножничным выходом разделительное расстояние между двумя ближайшими краями лестничных дверей должно быть не менее 7 м;

д. при наличии только одной пары лестниц с ножничным выходом дверные проемы на лестницы с ножничным выходом должны располагаться на расстоянии не менее 1/3 диагонали обслуживаемой площади в спринклерно-защищенном здании и ½ диагонали в не- здание с спринклерной защитой в соответствии с кл.2.3.12 ; и

эл. вентиляционные отверстия каждой лестничной клетки должны располагаться на разных этажах, если такие отверстия или окна обслуживают обе лестничные клетки на одной стене.

р Обоснование — пункт 2.3.4e

Назначение такого расположения вентиляционных отверстий для лестницы с ножничным выходом состоит в том, чтобы в случае взлома одной из лестниц дым, выходящий из вентиляционного отверстия этой лестницы, не попадал на другую лестницу.

Е

2.3.5 Лестница выхода из подвала

a. Любая эвакуационная лестница, которая обслуживает подвальный этаж здания, если иное не указано в Cl.2.3.3a.(4)(a) , , должна соответствовать всем применимым положениям для эвакуационной лестницы.

б. Такая эвакуационная лестница не должна быть непрерывной с любой другой эвакуационной лестницей, обслуживающей неподвальный этаж здания.

Е

г. Отдельная защищенная шахта

Лестницы выхода из подвала, которые выровнены по вертикали с лестницами выхода из неподвальных этажей, должны быть отделены от таких других лестниц выхода конструкцией, имеющей огнестойкость в течение минимального периода, равного периоду, требуемому для ограждения.

Е

д. Лестница на верхний этаж, ведущая в подвал

Если SCDF разрешает лестнице верхнего этажа быть непрерывной с лестницей, обслуживающей подвал с естественной вентиляцией, должны соблюдаться все следующие требования:

(1) Вход в подвал

Вход в подвал Лестница в подвал должна проходить через защищенный вестибюль или непосредственно из жилого помещения подвала при условии, что дверь на лестницу в подвал имеет предел огнестойкости не менее 1 часа.

(2) Барьер

Для предотвращения непрерывного выхода людей с верхних этажей на цокольный этаж во время чрезвычайной ситуации необходимо предусмотреть физическое ограждение в виде двери или ворот (самозакрывающегося типа) через лестничную площадку. на уровне земли для отделения отвода воды верхних этажей от подвальной лестницы.

р Обоснование — Пункт 2. 3.5d.(2)

Барьер служит физическим ограничением, препятствующим проникновению жильцов, эвакуирующихся с верхних этажей, на цокольный этаж. Это, с помощью указателя направления выхода, поможет предупредить людей в ограждении лестницы о том, что они находятся на уровне выхода.

Е

(3) Вестибюль для незадымляемых помещений

Для входа в лестничную клетку на всех этажах, включая подвальные, если лестничная клетка обслуживает более четырех этажей, включая подвальные этажи, должен быть предусмотрен незадымляемый вестибюль.

(4) Указатели

Внутри лестничного ограждения должны быть предусмотрены соответствующие указатели, указывающие на выход людей из здания на уровне земли.

2.3.6 Деревянная лестница

Е

а. Деревянная лестница может использоваться в качестве внутренней лестницы в здании.

б. При использовании деревянных лестниц в блоках зданий PG I и II, не находящихся на консервации, конструктивные элементы, такие как косоуры, поддерживающие ступени и подступенки, должны быть изготовлены из негорючих материалов.

2.3.7 Винтовая лестница

р Обоснование — пункт 2.3.7

Винтовые лестницы не подходят в качестве обязательных выходов, потому что они обычно крутые и извилистые, из-за чего людям требуется больше времени для спуска. Различный размер резьбы также приводит к повышенному риску того, что пассажиры поскользнутся и потеряют опору.

Е

а. Винтовые лестницы не должны служить необходимыми выходами, если они не отвечают всем нижеследующим условиям. Они должны:

1. быть внешним и незакрытым;

2. обслуживать только антресольные этажи, балконы или любой этаж с жилой нагрузкой не более 25 человек;

3. быть изготовлены из негорючих материалов;

4. иметь длину протектора не менее 750 мм; и

5. иметь высоту не более 10 м.

б. Винтовая лестница не должна быть единственным средством эвакуации для зданий категории PG I, а также для мезонетов и пентхаусов категории PG II.

2.3.8 Съезд

р Обоснование — Пункт 2.3.8

Для вертикального выхода можно использовать пандус, аналогичный пандусу эвакуационной лестницы, при условии, что его уклон соответствует требованиям. Это делается для предотвращения несчастных случаев, поскольку крутые или резкие подъемы могут привести к спотыканию или затруднению движения во время эвакуации.

Внутренние и внешние пандусы могут использоваться в качестве выходов вместо внутренних и внешних лестниц при условии соблюдения требований кл. 2.3.3 и все следующие:

а. Уклон

Уклон таких съездов не должен быть круче 1:10.

b. Изменение направления

Съезды должны быть прямыми с изменением направления только на ровных площадках или площадках, за исключением того, что съезды с уклоном не более 1 к 12 в любом месте могут быть изогнутыми.

Е

г. Платформа

Е

(1) Плоские платформы или лестничные площадки должны быть предусмотрены внизу, на промежуточных уровнях, где это необходимо, и наверху всех выходных пандусов.

(2) Площадки должны быть установлены у каждого дверного проема, входящего в выходной пандус или выходящего из него.

(3) Минимальная ширина и длина площадки или площадки должны быть не менее ширины пандуса, за исключением случаев, когда на прямой рампе длина ровной площадки или площадки не должна превышать 1 м.

д. Ограждения и поручни

Выходные пандусы должны иметь стены, ограждения или поручни и соответствовать применимым требованиям Cl.2.3.3d . для эвакуационных лестниц.

Е

эл. Поверхность

Все пандусы должны иметь нескользящую поверхность.

ф. Вентиляция

Пандусы эвакуации должны вентилироваться в соответствии с требованиями к вентиляции лестничных клеток эвакуации.

г. Освобождение от ограждения

Выходные пандусы, служащие средством эвакуации только на один цокольный этаж, не обязательно должны быть защищены ограждающими стенами.

2.3.9 Выходные двери и входные двери

Е

Выходные двери и двери доступа к выходу должны соответствовать всем следующим требованиям:

a. Управление дверью

Выходные двери должны открываться вручную без использования ключа, инструмента или специальных знаний или усилий для работы изнутри здания. (Не относится к зданиям согласно PG I и II)

р Обоснование — Пункт 2.3.9а

Жители зданий PG I и II знакомы с планировкой этажей и выходами из своих помещений. Следовательно, нет необходимости контролировать, как должны быть защищены выходные двери блоков, чтобы не препятствовать эвакуации в случае чрезвычайной ситуации.

б. Огнестойкость

Выходные двери, для которых требуется класс огнестойкости, должны соответствовать соответствующим положениям для огнестойких дверей до кл.3.9.2 .

г. Поворотная дверь

Двери выхода и входные двери должны открываться в направлении движения выхода в следующих ситуациях:

(1) при ведении в зону убежища, выхода и выходного коридора или

(2) при использовании в эвакуационном ограждении, в том числе в незадымляемых и пожарных лифтовых вестибюлях здания, но за исключением дверей отдельных жилых помещений, открывающихся непосредственно в эвакуационное ограждение, или

(3) при обслуживании зоны повышенной опасности, или

(4) при обслуживании помещения или помещения с численностью более 50 человек.

д. Открытие выходной двери

р Обоснование — Пункт 2.3.9d

Двери, расположенные вдоль путей эвакуации, предпочтительно должны открываться в направлении эвакуации, чтобы облегчить беспрепятственную эвакуацию. Это требование особенно важно для выходных дверей, обслуживающих более 50 человек, и всех выходных дверей.

(1) Выход на эвакуационную лестницу

Выходные двери, открывающиеся на эвакуационные лестницы и выходные проходы, не должны препятствовать выходу людей, когда такие двери открыты.

Е

(2) Выход в коридор

Все двери, открывающиеся в коридор, не должны мешать движению людей. Когда такая дверь (двери) распахивается, ширина коридора в чистоте должна составлять не менее половины требуемой ширины в чистоте, как указано в 9. 1334 Таблица 2.2A .

Е

(3) Усилие открывания

Максимальное усилие открывания выходных дверей и входных выходных дверей должно составлять 30 Н при открытии на 0° и 20 Н при открытии на 30°.

эл. Обзорная панель

Противопожарная дверь защищенной лестницы и незадымляемого/противопожарного вестибюля должна быть сконструирована так, чтобы в нее была встроена обзорная панель. Панель обзора должна иметь четкое изображение размером 100 мм в ширину и 600 мм в высоту. Панель обзора должна иметь необходимый класс огнестойкости и не должна становиться непрозрачной при воздействии тепла. Нижний край панели обзора должен быть расположен на 900 мм над уровнем чистого пола. Обеспечение панели обзора не распространяется на противопожарные двери жилых квартир или мезонетов.

р Обоснование — пункт 2. 3.9e

Основная цель панели обзора — дать возможность пожарным оценить ситуацию с пожаром в занятых помещениях перед входом. Это также поможет предотвратить случайный удар/столкновение пользователей в инвалидных колясках распахнутой дверью. Увеличена высота монтажа панели обзора с 1200 до 9 мм.00 мм также подходит для использования людьми в инвалидных колясках.

Е

ф. Вращающиеся двери

Вращающиеся двери не должны использоваться в качестве необходимых выходов.

р Обоснование — Пункт 2.3.9f

Из-за высокой вероятности заклинивания карусельные двери не могут использоваться в качестве эвакуационных дверей. При наличии вращающейся двери рядом с ней должна быть предусмотрена выходная дверь со знаком выхода.

Е

г. Выходная дверь жилой единицы

Выходная дверь каждой жилой единицы должна располагаться на расстоянии не более 500 мм от линии надстройки, чтобы предотвратить создание большой входной ниши/коридора. Однако в ситуациях, когда входная ниша/коридор ведет в открытый общий коридор, который соответствует требованиям к бездымному подходу согласно кл.9.2.1a.(4)(e) и (f) , расстояние между входной нишей/коридором и ближайшей выходной лестницей должно быть не менее 3 м.

р Обоснование — Пункт 2.3.9g

Цель контроля глубины и расположения входной ниши/коридора состоит в том, чтобы ограничить/предотвратить хранение горючих предметов в этом пространстве и сохранить целостность путей эвакуации и выходных лестниц.

Е

ч. Дверь, расположенная на пути движения

(1) Любая дверь, расположенная на пути движения, должна быть с боковыми петлями или поворотно-откидной. Дверь должна быть спроектирована и установлена ​​таким образом, чтобы при открывании она не мешала полному использованию проема. Минимальная ширина дверного проема в свету должна быть не менее требуемой ширины дверного проема.

Исключение

(a) Требование по распашной двери не должно применяться к зданиям согласно PG I и жилым помещениям согласно PG II.

(b) Запорное устройство

С предварительного согласия SCDF запирание выходных дверей разрешено в определенных помещениях или помещениях медицинских учреждений, а также мест содержания под стражей и исправительных учреждений.

(c) Раздвижные двери и рольставни

Раздвижные двери и рольставни, как указано в Cl. 2.3.9h.(2)(a)  до (e) ниже, разрешается устанавливать поперек выходов, ведущих к выходам, включая наружные дверные проемы, за исключением зон, предусмотренных п.2.3.9с.(1) и (3) . Эти двери не должны являться частью целостности противопожарного отсека.

(2) Раздвижные двери/рольставни с ручным управлением

(a) Раздвижные двери или рольставни с ручным управлением должны открываться и закрываться вручную с любой стороны двери. Максимальное усилие открывания раздвижных дверей/ролставней не должно превышать 30 Н.

(b) Раздвижная дверь или рольставня с ручным управлением, которые могут оставаться в закрытом положении в течение периода присутствия, разрешены для комнат или помещений с количеством находящихся в них людей не более 50 человек. В открытом состоянии она не должна уменьшать эффективную ширину/высоту дверного проема, ведущего к пути эвакуации. Раздвижная дверь или рольставни разрешены для помещений или помещений, которые обслуживают более 50 человек, при условии, что они должны оставаться в полностью открытом положении в течение периода пребывания. С обеих сторон такой раздвижной двери или рольставни на высоте 1,4 м от уровня чистового пола должна быть постоянно наклеена хорошо различимая табличка с надписью «ЭТА ДВЕРЬ ОСТАВАТЬСЯ ОТКРЫТОЙ, КОГДА ЗДАНИЕ ЗАНИМАЕТСЯ». Надписи должны быть высотой 25 мм и окрашены в белый цвет на красном фоне с отражающей поверхностью.

Е

(c) Калитка

Калитка может быть встроена в рольставни или раздвижные двери. Калитка должна быть распашного типа с минимальной высотой проема 2 м и шириной в свету не менее требуемой ширины в свету ворот. Калитка должна соответствовать всем требованиям, предъявляемым к дверям доступа к выходу, иметь четкую маркировку и быть хорошо видимой, чтобы люди могли легко видеть, где находится дверь. Он должен быть оснащен только простыми креплениями, которые можно привести в действие вручную для облегчения эвакуации.

Е

(d) Раздвижная дверь с поворотно-откидным механизмом

Раздвижная дверь, которая может открываться, должна поворачиваться в направлении эвакуации при воздействии на дверь определенной горизонтальной силы. Когда раздвижная дверь преобразуется в распашную, она должна соответствовать всем требованиям, предъявляемым к выходной двери. Максимальное усилие открывания двери должно составлять 30 Н при открытии 0° и 20 Н при открытии 30°. На двери должна быть прикреплена хорошо заметная табличка с надписью «В АВАРИИ, НАЖМИТЕ, ЧТОБЫ ОТКРЫТЬ».

(e) Раздвижные двери/рольставни с электроприводом

Автоматические раздвижные двери/ролставни с электроприводом должны быть подключены к системе пожарной сигнализации здания. Раздвижная дверь/рольставни должны автоматически открываться на необходимую ширину/высоту (дверного проема) при срабатывании пожарной сигнализации. Автоматическая раздвижная дверь/рольставни также должны соответствовать всем следующим требованиям:

Е

(i) Отказоустойчивый тип

Автоматические раздвижные двери/роллеты должны быть отказоустойчивыми. В случае какой-либо неисправности в электрическом или сенсорном устройстве или сбоя питания (сетевого или аккумуляторного), эти двери должны автоматически открываться и оставаться в открытом положении до тех пор, пока питание не будет восстановлено.

(ii) Ручное управление

Должен быть предусмотрен механизм ручного управления (устройство, запускающее немедленное открывание раздвижных дверей/рольставней). Двери должны открываться и оставаться открытыми при активации этого устройства. Это устройство должно быть размещено в коробе для разбитого стекла, расположенном рядом с раздвижными дверями или рольставнями и закрепленном на высоте 1,2 м над уровнем чистого пола. Он должен быть легкодоступным, заметным и свободным от препятствий. Рядом с выключателем должен постоянно находиться легко различимый знак с надписью «АВАРИЙНАЯ ДВЕРЦА ОТКРОЙТЕ». Высота надписей должна быть не менее 15 мм.

Исключение: Раздвижные двери с электроприводом, рольставни и распашные двери, принадлежащие собственникам или арендаторам помещений, не требуется подключать к системе пожарной сигнализации здания, при условии, что они спроектированы как отказоустойчивые, установлены с ручным управлением и не являются частью системы противопожарной защиты здания, т. е. система контроля дыма.

р Обоснование — Пункт 2.3.9h.(2)(e)(ii)

Предоставление механизма ручного управления является дополнительной мерой, гарантирующей, что жильцы все еще могут покинуть свое помещение, если дверь/жалюзи с электроприводом не сможет открыть свою дверь/ставни при срабатывании пожарной сигнализации здания и/или местного извещателя.

и. Входная/выходная дверь, обслуживающая помещения массового скопления людей

Любая выходная дверь или выходная дверь, обслуживающая помещения массового скопления людей, а именно зрительный зал, концертный зал, театр, актовый зал, выставочный зал, конференц-зал, кинотеатр, стадион, банкетный зал, казино или любые другие помещения с коэффициентом загрузки не более 1 м 2 / человек и количество пассажиров более 50 человек, которые должны быть закрыты и закреплены, пока здание или часть здания находятся, должны быть оснащены «устройством экстренного выхода». Устройство аварийного выхода должно срабатывать для открывания двери при приложении давления к стержню в направлении движения и иметь соответствующую маркировку «Нажмите стержень для открытия» буквами высотой не менее 50 мм.

р Обоснование — пункт 2.3.9я

Устройство аварийного выхода предназначено для обеспечения интуитивно понятных средств эвакуации из помещений с большим скоплением людей, чтобы предотвратить давку в случае паники.

л. Запирание дверей на лестничную клетку, в незадымляемый вестибюль и вестибюль пожарного лифта

Запорный ригель или запирающее устройство с поворотной ручкой не разрешается использовать в следующих ситуациях:

р Обоснование — пункт 2.3.9Дж

Специальные двери не должны иметь запирающих устройств, позволяющих пожарным бригадам иметь прямой и немедленный доступ в занимаемые помещения. Это требование сократит ненужное время, затрачиваемое на взлом запертых дверей.

(1) для выхода между выходной лестницей и вестибюлем пожарного лифта;

(2) для выходной двери между выходной лестницей и незадымляемым вестибюлем/ вестибюлем пожарного лифта/жилой зоной на втором этаже; и

(3) для выходной двери между незадымляемым вестибюлем/ вестибюлем пожарного лифта и жилой зоной на втором этаже.

к. Контроль доступа с использованием электромагнитного/электромеханического запирающего устройства

(1) Если контроль доступа с использованием электромагнитного/электромеханического запирающего устройства установлен на любой выходной двери и/или выходной двери, за исключением карусельных дверей и дверей в жилые помещения, такие двери должны соответствовать требованиям, изложенным в Таблица 2.3.9k.(1) — 1 и Таблица 2.3.9k.(1) — 2.1329 s

Если путь эвакуации разрешен через другое занятое помещение в соответствии с п. 2.2.12b. , выходная дверь в жилом помещении для эвакуации должна открываться при срабатывании сигнализации на этом этаже.

(3) Если двери, открывающиеся в вестибюль пассажирского лифта, снабжены системой контроля доступа и запираются в нерабочее время, то вестибюль должен иметь прямой доступ по крайней мере к одной выходной лестнице, чтобы предотвратить попадание пассажиров в ловушку. вестибюль, когда лифты отзываются на 1-й этаж или на другой указанный этаж во время пожара или отключения электроэнергии в здании.

л. Лестница повторного входа

р Обоснование — Пункт 2.3.9l

Концепция этажа повторного входа возникла из рекомендации Национального института стандартов и технологий (NIST) после инцидента 911. Цель состоит в том, чтобы помочь жильцам получить доступ к другой выходной лестнице, если выход через выходную лестницу будет заблокирован или она станет непригодной для использования в аварийной ситуации.

Е

(1) Каждое лестничное ограждение выхода, обслуживающее более 7 этажей нежилого здания, за исключением зданий содержания под стражей и исправительных учреждений, должно обеспечивать возможность повторного входа из ограждения лестничной клетки внутрь здания. Должен быть как минимум один уровень, на котором возможен повторный вход внутрь здания из ограждения выходной лестничной клетки.

(2) Пункты повторного входа должны быть расположены на расстоянии не более 6 этажей друг от друга. Над самой высокой входной дверью в здании должно быть не более трех этажей.

(3) Если предусмотрен повторный вход из ограждения лестничной клетки, он должен открываться в общий коридор, соединенный непосредственно как минимум с одной другой лестницей выхода.

(4) Выходные двери, обеспечивающие повторный вход в здание, должны быть обозначены табличкой «Повторный вход» высотой не менее 50 мм со стороны выходной двери со стороны лестницы.

(5) Если требуется запирание дверей незадымляемого вестибюля, вестибюля пожарного лифта или эвакуационной лестницы на втором этаже, они должны быть оборудованы электромагнитным/электромеханическим запорным устройством, соответствующим кл.2.3.9к.(1) . Для этажа повторного входа устройства ручного управления должны быть предусмотрены с обеих сторон двери.

(6) Все этажи без повторного входа должны быть отмечены знаком, указывающим на обозначенные этажи с повторным входом со стороны лестницы у выходной двери.

м. Предупреждающие таблички для выходных дверей с односторонним замком

Если на дверях выходных лестниц установлены односторонние запорные устройства или электромагнитные/электромеханические запорные устройства, должна быть предусмотрена табличка, предупреждающая людей о том, что они не могут повторно войти на этаж, если они выйдут из него. При входе на эвакуационную лестницу должна быть размещена хорошо заметная табличка с надписью «ТОЛЬКО ВЫХОД, ПОВТОРНЫЙ ВХОД В ЗДАНИЕ ЗАПРЕЩЕНА». Эти обозначения должны применяться ко всем зданиям, кроме PG I и II.

2.3.10 Внешний коридор

Внешний коридор должен соответствовать следующим требованиям:

a. вертикальная высота беспрепятственного и непрерывного вентиляционного проема, измеренная от стены парапета/балюстрады/решетки/перил до верхней кромки проема или карниза свеса, должна быть не менее 1,2 м;

Е

б. если внешний коридор перекрыт, глубина крытой площади/части не должна превышать 3 м;

в. при расположении вдоль коридора любого помещения или помещения со спальной опасностью должна быть обеспечена стена с 1-часовым пределом огнестойкости высотой не менее 1,1 м, измеренная от уровня чистового пола внешнего коридора до уровня подоконника проема. предусмотрено вдоль коридора, ведущего к выходам. Любые вентиляционные отверстия над огнестойкой стеной должны иметь негорючую конструкцию;

д. дверь, выходящая во внешний коридор, не должна быть огнестойкой;

Е

эл. обеспечение парапетной стены или балюстрады для внешнего коридора должно быть не менее 1 м в высоту и не более 1,5 м в высоту по внешней стороне коридора; и

ф. длина незагроможденных и непрерывных проемов над парапетной стеной наружной стены должна быть не менее 6 м и должна упираться во внешнее пространство.

2.3.11 Воздушный колодец

a. Минимальный размер вентиляционной шахты должен соответствовать Таблица 1.4.2 для вентиляции:

(1) эвакуационные лестницы; и

(2) выходных проходов (как продолжение выходной лестницы).

б. Вентиляционная шахта должна иметь минимальную площадь в чистоте 93 м 2 и минимальную ширину 6 м и должна быть без препятствий по вертикали по всему воздушному пространству для вентиляции:

(1) незадымляемого вестибюля;

(2) внешний коридор;

(3) проход наружный выходной;

(4) сквозной вентилируемый коридор/фойе;

(5) общий внутренний коридор, предусмотренный пунктом кл. 9.2.1а.(10)(b) ; и

(6) внутренний коридор гостиницы, общежития, служебной квартиры, медицинского учреждения, общежития для рабочих и т.п.

2.3.12 Удаленность выходов

а. Если из здания или его части требуется более одного выхода, такие выходы должны быть расположены на расстоянии друг от друга и должны быть устроены и сконструированы таким образом, чтобы свести к минимуму возможность того, что более чем один из них может стать непригодным для использования в результате одного пожара или другой чрезвычайной ситуации.

б. Если требуются два выхода или выходных входных дверей, они должны располагаться друг от друга на расстоянии, равном или не менее половине длины максимального габаритного диагонального размера обслуживаемого здания или помещения, измеренного по прямой линии между самые дальние края выходных дверей или входных дверей (см. Диаграмма 2.3.12b. — 1 — 5 ), с учетом следующего:

(1), если расстояние между 2 выходами или доступом к выходу длина дверей составляет менее половины максимального габаритного размера по диагонали обслуживаемого здания или территории, это следует рассматривать как одностороннее эвакуационное устройство;

(2) разделительное расстояние, измеренное по прямой линии между самыми дальними краями дверей двух выходов (выходных лестниц, выходных проходов или выходных пандусов), должно быть не менее 7 м. ; и

(3) для зданий PG II разделительное расстояние выходов на жилой этаж должно быть не менее половины длины максимального габаритного размера по диагонали защищаемого вестибюля/коридора или внешнего коридора.

Е

в. Уменьшение расстояния между выходами

В зданиях, полностью защищенных утвержденной автоматической спринклерной системой, которая соответствует требованиям главы 6, минимальное расстояние между двумя выходами или входными дверями выхода, измеренное в соответствии с Кл. 2.3.12a . и б. должен быть не менее одной трети длины максимального габаритного диагонального размера обслуживаемого здания или территории. Разделительное расстояние, измеренное по прямой линии между самыми дальними краями дверей двух выходов (выходных лестниц, выходных проходов или выходных пандусов), должно быть не менее 7 м.

Е

д. Расстояние между выходами, измеренное вдоль коридора доступа к выходу

Если две лестницы выхода, проходы выхода или пандусы выхода соединены коридором, расстояние между выходами может быть измерено вдоль линии движения в пределах коридора доступа выхода. Выходной коридор, соединяющий выходные лестницы, выходные проходы или выходные пандусы, должен быть защищен ограждением с пределом огнестойкости не менее 1 часа. Двери, открывающиеся в этот коридор, должны иметь предел огнестойкости не менее ½ часа (см.1334 Диаграмма 2.3.12d. ). Разделительное расстояние, измеренное по линии движения в пределах коридора доступа к выходу между самыми дальними краями дверей двух выходов (лестницы выхода, проходы выхода или пандусы выхода), должно быть не менее 7 м.

Е

эл. Проезд в одну сторону

(1) Проезд в одну сторону или «общий путь» существует, если пространство пола устроено или снабжено перегородками таким образом, что люди, находящиеся в этом пространстве, могут двигаться только в одном направлении, чтобы добраться до любого из выходы или добраться до точки разделения, где у них есть выбор из двух или более маршрутов движения к удаленным выходам.

(2) Расстояние от самой удаленной точки до точки разделения не должно превышать допустимое расстояние в одну сторону, разрешенное в Таблице 2.2A . В точке разделения угол расхождения между любыми двумя альтернативными маршрутами должен быть не менее 90º, с тем чтобы маршруты, идущие от точки разделения, можно было рассматривать как движение в обе стороны.

(3) Совокупное расстояние проезда в одну сторону от самой удаленной точки до точки разветвления и непрерывного проезда в обе стороны от точки разветвления до ближайшего выхода не должно превышать допустимого разрешенного расстояния в обе стороны. в Таблица 2.2A .

Е

Обновлено 1 сентября 2022 г.

Расшифровано: сообщающиеся двери между спальными комнатами (февраль 2016 г.) — I Dig Hardware

  • Посмотреть увеличенное изображение

Этот пост будет опубликован в выпуске журнала Doors & Hardware за февраль 2016 г. противоположное направление. Назначение этих дверей — обеспечить удобство для семьи или друзей, проживающих в двух гостиничных номерах, но двери также обеспечивают безопасность, когда номера занимают отдельные лица, а также поддерживают огнестойкость перегородки между номерами.

В целях безопасности проходные двери между гостиничными номерами обычно имеют односторонний засов с поворотной ручкой со стороны номера и заглушку со стороны, обращенной к другой смежной двери. Это требует, чтобы обитатели обеих комнат отпирали свои двери, чтобы обеспечить доступ между комнатами. Эти двери также могут иметь прокладку, дно двери и порог, чтобы предотвратить передачу звука через проем. Иногда вместо двух дверей можно использовать одну дверь с двумя засовами, но, скорее всего, через проем будет проходить больше звука, если установлена ​​только одна дверь.

Согласно Международному строительному кодексу (IBC) 2015 г. стены, разделяющие спальные комнаты, должны быть выполнены в виде противопожарных перегородок в соответствии с Разделом 708 (см. Раздел 420.2). Раздел 708.3 требует, чтобы эти противопожарные перегородки имели степень огнестойкости 1 час, за исключением спальных отсеков в зданиях типа IIB, IIIB и VB, которые могут иметь степень огнестойкости 1/2 часа, если здание оборудована автоматической системой орошения.

В соответствии с таблицей 716.5 IBC 2015, противопожарная перегородка на 1 час, не являющаяся частью коридора или выходного ограждения, требует вскрытия защитных устройств (противопожарных дверей) с рейтингом 45 минут. Для 1/2-часовых перегородок требуется 20-минутная сборка противопожарных дверей. IBC конкретно не указывает, должны ли одна дверь или обе двери быть противопожарными. Без предписывающих требований он остается на усмотрение компетентного органа (AHJ). Для некоторых AHJ может потребоваться маркировка обеих дверей, поскольку использование одной противопожарной двери и одной двери без него может поставить под угрозу огнестойкость защитного проема, если эта дверь была открыта во время пожара .

К дверям, сообщающимся между гостиничными номерами, во многом предъявляются те же требования, что и к противопожарным дверям в других местах, за одним исключением. Раздел 716.5.9 требует, чтобы противопожарные двери были с фиксацией и самозакрывающимися или автоматически закрывающимися, но включает два исключения. Одно из этих исключений относится к проходным дверям:  «1. Противопожарные двери, расположенные в общих стенах, разделяющих спальные корпуса в группе Р-1, допускаются без автоматических или самозакрывающихся устройств».  Группа R-1 — это жилые помещения, содержащие спальные единицы, в которых обитатели являются временными, в том числе гостиницы, мотели, временные пансионаты и общежития с более чем 10 жильцами.

NFPA 101 — Кодекс безопасности жизнедеятельности требует 20-минутного открывания дверей в этом месте, а также освобождает эти двери от самозакрывания. Справочник NFPA 101 объясняет, что противопожарное разделение между спальными комнатами необходимо, чтобы ограничить возгорание помещением, в котором возник пожар. В Справочнике также содержится информация о том, должны ли одна или обе двери обозначаться как противопожарные:  «Требование к разделению помещений противопожарным барьером, таким образом, требует использования дверного узла с противопожарной защитой по крайней мере для одной дверей в любом проеме из гостевой комнаты в гостевую». Хотя Справочник технически не является частью кодекса, многие AHJ полагаются на него при интерпретации кода.

Отсутствие закрывающих устройств на проходных дверях также упоминается в NFPA 80 – Стандарт для противопожарных дверей и других средств защиты при открывании . В редакции этого стандарта 2013 года раздел 6.4.1.1 требует, чтобы каждая противопожарная дверь имела закрывающее устройство, за исключением случаев, когда иное разрешено уполномоченным органом (AHJ). В Приложении A — Пояснительный материал, Раздел A.6.4.1.1 описывает ограниченные обстоятельства, когда доводчик может не понадобиться. Одним из описанных в этом параграфе мест, где противопожарная дверь может быть установлена ​​без доводчика, является дверь, соединяющая спальные комнаты отеля/мотеля.

Причина, по которой двери между этими спальными комнатами не должны быть самозакрывающимися, заключается в том, что когда обе двери открыты, две комнаты становятся больше похожими на набор, который обычно не требует противопожарного разделения между ними. Обратите внимание, что исключение относится только к закрывающему устройству — двери не освобождаются от требования запирания, и для них потребуется набор защелок с активной защелкой в ​​дополнение к засову, предусмотренному для обеспечения безопасности. Использование замков, требующих двух операций для втягивания засовов, допустимо, поскольку для выхода не требуются сообщающиеся двери между спальными комнатами.

Обратитесь к кодексу, принятому в юрисдикции вашего проекта, для получения информации о конкретных требованиях. AHJ отвечает за интерпретацию кодов и всегда имеет последнее слово.

План этажа: Radu Bercan/Shutterstock.com

Вам необходимо войти или зарегистрироваться, чтобы добавить этот контент в закладки/избранное.

Предыдущий пост Следующий пост

Похожие сообщения

Не найдено

TAS ГЛАВА 4: ДОСТУПНЫЕ МАРШРУТЫ


401 Общие

401.1 Область применения. Положения Главы 4 должны применяться, если это требуется Главой 2 или если на это есть ссылка в требовании настоящего документа.

402 Доступные маршруты

402.1 Общие. Доступные маршруты должны соответствовать 402.

402.2 Компоненты. Доступные маршруты должны состоять из одного или нескольких следующих компонентов: пешеходных поверхностей с уклоном не более 1:20, дверных проемов, пандусов, бордюрных пандусов, исключая расширяющиеся стороны, лифтов и подъемных платформ. Все компоненты доступного маршрута должны соответствовать применимым требованиям главы 4.

Рекомендации 402.2 Компоненты. Поверхности для ходьбы должны иметь уклоны не более 1:20, см. 403.3. Другие компоненты доступных маршрутов, такие как пандусы (405) и бордюрные пандусы (406), могут иметь более крутой уклон.

403 Поверхности для ходьбы

403.1 Общие. Поверхности для пешеходов, являющиеся частью доступного маршрута, должны соответствовать требованиям 403.

403.2 Пол или поверхность земли. Поверхности пола или грунта должны соответствовать 302.

403.3 Уклон. Уклон пешеходных поверхностей не должен быть круче 1:20. Поперечный уклон пешеходных поверхностей не должен быть круче 1:48.

403.4 Изменения уровня. Изменения уровня должны соответствовать 303.

403.5 Зазоры. Поверхности для ходьбы должны обеспечивать зазоры в соответствии с 403.5.

ИСКЛЮЧЕНИЕ: В рабочих зонах для сотрудников разрешается уменьшать просветы на путях общего пользования с помощью оборудования рабочей зоны при условии, что это уменьшение необходимо для выполнения выполняемой работы.

403.5.1 Ширина в чистоте. За исключением случаев, предусмотренных в 403.5.2 и 403.5.3, ширина пешеходных дорожек в чистоте должна составлять минимум 36 дюймов (915 мм).

ИСКЛЮЧЕНИЕ: Разрешается уменьшение ширины в свету до 32 дюймов (815 мм) минимум на длину 24 дюйма (610 мм) максимум при условии, что сегменты уменьшенной ширины разделены сегментами по 48 дюймов (1220 мм) длинный минимум и 36 дюймов (915 мм) в ширину минимум.


Рисунок 403.5.1 Чистая ширина доступного маршрута

403.5.2 Чистая ширина при повороте. Если доступный маршрут делает поворот на 180 градусов вокруг элемента шириной менее 48 дюймов (1220 мм), ширина в чистоте должна составлять минимум 42 дюйма (1065 мм) ближе к повороту, минимум 48 дюймов (1220 мм) на повороте. и минимум 42 дюйма (1065 мм) при выходе из поворота.

ИСКЛЮЧЕНИЕ: Если ширина в свету на повороте составляет 60 дюймов (1525 мм), минимальное соответствие 403.5.2 не требуется.


Рисунок 403.5.2 Ширина в чистоте на повороте

403.5.3 Проходные зоны. На доступном маршруте с шириной в чистоте менее 60 дюймов (1525 мм) должны быть предусмотрены места для проезда с интервалом не более 200 футов (61 м). Проходные пространства должны быть следующими: пространство не менее 60 дюймов (1525 мм) и не менее 60 дюймов (1525 мм); или пересечение двух пешеходных поверхностей, образующих Т-образное пространство в соответствии с 304.3.2, где основание и ответвления Т-образного пространства выступают минимум на 48 дюймов (1220 мм) за пределы пересечения.

403. 6 Поручни. Если поручни предусмотрены вдоль пешеходных поверхностей с уклоном не более 1:20, они должны соответствовать 505.

Рекомендации 403.6 Поручни. Поручни, предусмотренные в кабинах лифтов и подъемных платформах, не должны соответствовать требованиям к поручням на пешеходных поверхностях.

404 Двери, дверные проемы и ворота

404.1 Общие. Двери, дверные проемы и ворота, являющиеся частью доступного маршрута, должны соответствовать 404.

ИСКЛЮЧЕНИЕ: Двери, дверные проемы и ворота, предназначенные для обслуживания только персоналом службы безопасности, не должны соответствовать требованиям 404.2.7, 404.2.8, 404.2.9, 404.3.2 и 404.3.4–404.3.7.

Рекомендация 404.1 Общее исключение. Сотрудники службы безопасности должны единолично контролировать двери, на которые распространяется Исключение по пункту 404. 1. Было бы неприемлемо, чтобы сотрудники службы безопасности открывали двери для людей с ограниченными возможностями, позволяя другим иметь независимый доступ.

404.2 Ручные двери, дверные проемы и ручные ворота. Ручные двери, дверные проемы и ворота с ручным управлением, предназначенные для прохода пользователей, должны соответствовать 404.2.

404.2.1 Вращающиеся двери, ворота и турникеты. Вращающиеся двери, вращающиеся ворота и турникеты не должны быть частью доступного маршрута.

404.2.2 Двустворчатые двери и ворота. Хотя бы одна из активных створок дверных проемов с двумя створками должна соответствовать 404.2.3 и 404.2.4.

404.2.3 Чистая ширина. Дверные проемы должны иметь ширину не менее 32 дюймов (815 мм). Проемы в свету дверных проемов с распашными дверями измеряют между торцом двери и упором при открытой двери на 90 градусов. Отверстия глубиной более 24 дюймов (610 мм) должны обеспечивать просвет минимум 36 дюймов (915 мм). Не должно быть никаких выступов на требуемую ширину проема в чистоте ниже 34 дюймов (865 мм) над чистовым полом или землей. Выступы на ширину проема в свету от 34 дюймов (865 мм) до 80 дюймов (2030 мм) над чистовым полом или землей не должны превышать 4 дюймов (100 мм).

ИСКЛЮЧЕНИЯ:
1. В случае изменений для бокового упора защелки допускается выступ не более 5/8 дюйма (16 мм) на требуемую ширину в свету.
2. Дверные доводчики и дверные упоры должны находиться на высоте не менее 78 дюймов (1980 мм) над чистовым полом или землей.

Рисунок 404.2.3 Ширина дверных проемов в чистоте

404.2.4 Пространство для маневрирования. Минимальные зазоры для маневрирования у дверей и ворот должны соответствовать 404. 2.4. Свободное пространство для маневрирования должно простираться на всю ширину дверного проема и требуемый зазор со стороны защелки или петли.

ИСКЛЮЧЕНИЕ: Входные двери в больничные палаты не должны обеспечивать зазор за пределами дверной защелки.

404.2.4.1 Распашные двери и ворота. Распашные двери и ворота должны иметь зазоры для маневрирования, соответствующие таблице 404.2.4.1.

Таблица 404.2.4.1 Пространства для маневрирования у распашных дверей и ворот с ручным управлением — Тип использования и минимальное расстояние для маневрирования

Направление подхода Сторона двери или ворот Перпендикулярно дверному проему Параллельно дверному проему (за защёлкой, если не указано иное)

Спереди

Тяга

60 дюймов (1525 мм)

18 дюймов (455 мм)

Спереди

Толчок

48 дюймов (1220 мм)

0 дюймов (0 мм) — добавьте 12 дюймов (305 мм), если предусмотрены доводчик и защелка.

Со стороны петель

Тяга

60 дюймов (1525 мм)

36 дюймов (915 мм)

Со стороны петель

Тяга

54 дюйма (1370 мм)

42 дюйма (1065 мм)

Со стороны петель

Толчок

42 дюйма (1065 мм) — добавьте 6 дюймов (150 мм), если предусмотрены доводчик и защелка.

22 дюйма (560 мм) — со стороны петель.

Со стороны защелки

Тяга

48 дюймов (1220 мм) — добавьте 6 дюймов (150 мм), если имеется ближе.

24 дюйма (610 мм)

Со стороны защелки

Толчок

42 дюйма (1065 мм) — добавьте 6 дюймов (150 мм), если имеется ближе.

24 дюйма (610 мм)


Рисунок 404.2.4.1 Пространство для маневрирования у распашных дверей и ворот с ручным управлением


Рисунок 404.2.4.1 Пространство для маневрирования у распашных дверей и ворот с ручным управлением (продолжение)

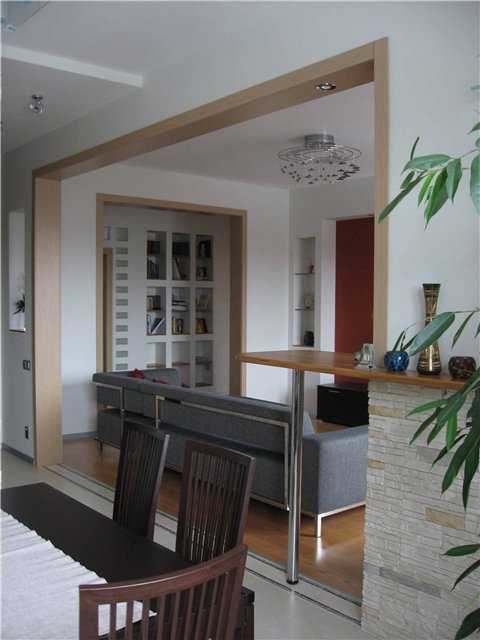

404.2.4.2 Дверные проемы без дверей или ворот, раздвижные двери и складные двери. Дверные проемы шириной менее 36 дюймов (915 мм) без дверей или ворот, раздвижных дверей или складных дверей должны иметь зазоры для маневрирования, соответствующие Таблице 404.2.4.2.

Таблица 404. 2.4.2 Свободное пространство для маневрирования у дверных проемов без дверей или ворот, раздвижных дверей с ручным управлением и складных дверей с ручным управлением — минимальное свободное пространство для маневрирования

Направление подхода Перпендикулярно дверному проему Параллельно дверному проему (за упором/защелкой, если не указано иное)

Спереди

48 дюймов (1220 мм)

0 дюймов (0 мм)

Сбоку — Только дверной проем без двери.

42 дюйма (1065 мм)

0 дюймов (0 мм)

Со стороны кармана/петлей

42 дюйма (1065 мм)

22 дюйма (560 мм) — за карманом/со стороны петель.

Со стороны упора/защелки

42 дюйма (1065 мм)

24 дюйма (610 мм)


Рисунок 404.2.4.2 Маневрирование зазоров в дверных проемах без дверей, раздвижных дверей, ворот и складных дверей

404.2.4.3 Встраиваемые двери и ворота. Свободное пространство для маневрирования при подходе вперед должно быть обеспечено, если любое препятствие в пределах 18 дюймов (455 мм) от дверного проема со стороны защелки выступает более чем на 8 дюймов (205 мм) за лицевую сторону двери, измеренное перпендикулярно лицевой стороне двери. или ворота.

Рекомендации 404.2.4.3 Встраиваемые двери и ворота. Дверь может быть утопленной из-за толщины стены или из-за размещения корпуса и других неподвижных элементов рядом с дверным проемом. Это положение должно применяться везде, где двери утоплены.


Рисунок 404.2.4.3 Маневрирование зазоров у утопленных дверей и ворот

404.2.4.4 Пол или поверхность земли. Пол или поверхность земли в пределах требуемых зазоров для маневрирования должны соответствовать 302. Изменения уровня не допускаются.

ИСКЛЮЧЕНИЯ:
1. Допускаются уклоны не круче 1:48.
2. Допускается изменение уровня порогов в соответствии с 404.2.5.

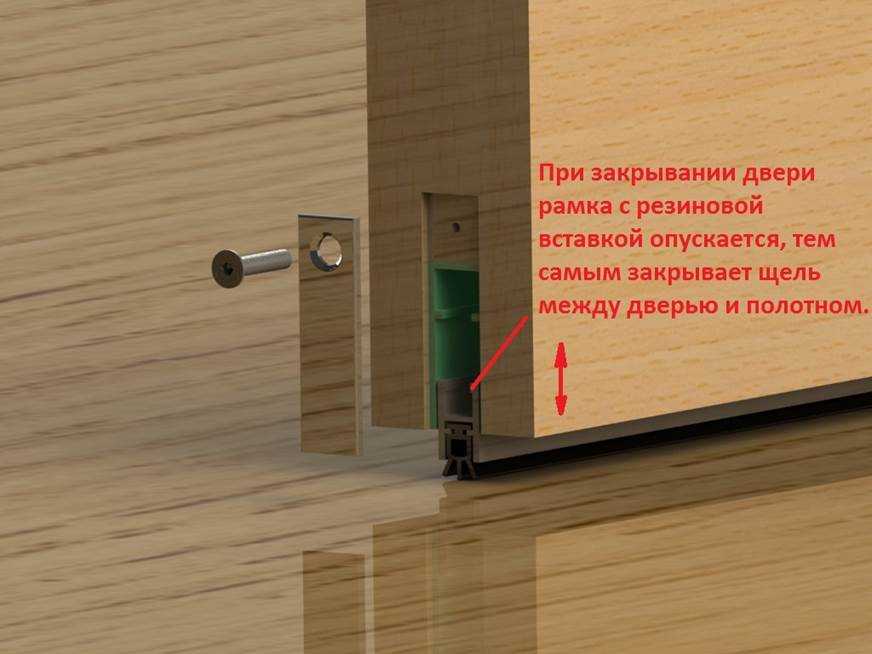

404.2.5 Пороги. Пороги, если они предусмотрены в дверных проемах, должны иметь максимальную высоту 1/2 дюйма (13 мм). Приподнятые пороги и изменения уровня у дверных проемов должны соответствовать 302 и 303.

ИСКЛЮЧЕНИЕ: Существующие или измененные пороги высотой не более 3/4 дюйма (19 мм), которые имеют скошенные края с каждой стороны с уклоном не более 1:2, не должны соответствовать 404.2.5.

404.2.6 Двери в ряд и ворота в ряд. Расстояние между двумя последовательными распашными или поворотными дверями и последовательно соединенными воротами должно составлять не менее 48 дюймов (1220 мм) плюс ширина дверей или ворот, открывающихся в помещение.


Рисунок 404.2.6 Двери в ряд и ворота в ряд

404.2.7 Фурнитура для дверей и ворот. Ручки, ручки, защелки, замки и другие рабочие части дверей и ворот должны соответствовать 309.4. Рабочие части такого оборудования должны находиться на высоте не менее 34 дюймов (865 мм) и не более 48 дюймов (1220 мм) над финишным полом или землей. Если раздвижные двери находятся в полностью открытом положении, элементы управления должны быть открыты и пригодны для использования с обеих сторон.

ИСКЛЮЧЕНИЯ:
1. Существующие замки должны быть разрешены в любом месте на существующих стеклянных дверях без перекладин, существующих подъемно-поворотных дверях или решетках и аналогичных существующих дверях или решетках, которые спроектированы с замками, которые активируются только сверху или нижний рельс.
2. Въездные ворота в барьерных стенах и ограждениях, защищающих бассейны, спа-центры и гидромассажные ванны, должны иметь работающие части разблокировки защелки на самоблокирующихся устройствах на высоте не более 54 дюймов (1370 мм) над чистовым полом или заземление при условии, что самоблокирующиеся устройства не являются также самоблокирующими устройствами и управляются с помощью ключа, электронного открывателя или встроенного кодового замка.

Рекомендации 404.2.7 Фурнитура для дверей и ворот. Дверная фурнитура, которой можно управлять как сжатым кулаком, так и свободным хватом, подходит для самого широкого круга пользователей. Оборудование, требующее одновременных движений рук и пальцев, требует большей ловкости и координации и не рекомендуется.

404.2.8 Скорость закрытия. Скорость закрытия дверей и ворот должна соответствовать 404.2.8.

404.2.8.1 Доводчики дверей и ворот. Доводчики дверей и ворот должны быть отрегулированы таким образом, чтобы из открытого положения на 90 градусов время, необходимое для перемещения двери в положение на 12 градусов от защелки, составляло не менее 5 секунд.

404.2.8.2 Пружинные петли. Пружинные петли дверей и ворот должны быть отрегулированы таким образом, чтобы из открытого положения на 70 градусов дверь или ворота перемещались в закрытое положение минимум за 1,5 секунды.

404.2.9 Сила открывания дверей и ворот. Противопожарные двери должны иметь минимальное усилие открывания, разрешенное соответствующим административным органом. Усилие для толкания или открывания двери или ворот, кроме противопожарных дверей, должно быть следующим:

1. Внутренние распашные двери и ворота: максимум 5 фунтов (22,2 Н).
2. Раздвижные или складные двери: максимум 5 фунтов (22,2 Н).

Эти усилия не относятся к усилию, необходимому для втягивания запорных болтов или отключения других устройств, удерживающих дверь или ворота в закрытом положении.

Рекомендация 404.2.9 Сила открывания дверей и ворот. Максимальная сила относится к непрерывному приложению силы, необходимой для полного открытия двери, а не к начальной силе, необходимой для преодоления инерции двери. Это не относится к усилию, необходимому для втягивания засовов или отключения других устройств, используемых для удержания двери в закрытом положении.

404.2.10 Поверхности дверей и ворот. Поверхности распашных дверей и ворот в пределах 10 дюймов (255 мм) от чистового пола или земли, измеренные по вертикали, должны иметь гладкую поверхность со стороны нажатия на всю ширину двери или ворот. Детали, образующие горизонтальные или вертикальные стыки на этих поверхностях, должны находиться в пределах 1/16 дюйма (1,6 мм) от той же плоскости, что и другие. Полости, образованные дополнительными защитными пластинами, должны быть закрыты.

ИСКЛЮЧЕНИЯ:
1. Раздвижные двери не должны соответствовать 404.2.10.
2. Двери из закаленного стекла без перекладин и с нижней направляющей или башмаком с верхним передним краем, суженным под углом не менее 60 градусов от горизонтали, не должны соответствовать требованиям по высоте нижней гладкой поверхности 10 дюймов (255 мм).
3. Двери и ворота, которые не выходят за пределы 10 дюймов (255 мм) от чистового пола или земли, не должны соответствовать 404. 2.10.
4. Существующие двери и ворота без гладких поверхностей в пределах 10 дюймов (255 мм) от чистового пола или земли не должны обеспечивать гладкие поверхности, соответствующие 404.2.10, при условии, что если будут установлены дополнительные накладки, полости, созданные такие накладки закрываются.

404.2.11 Vision Lights. Двери, ворота и боковые фонари, примыкающие к дверям или воротам, содержащие одну или несколько панелей остекления, обеспечивающих обзор через панели, должны иметь нижнюю часть по крайней мере одной стеклянной панели, расположенную на расстоянии 43 дюйма (1090 мм) максимум над чистовым полом.

ИСКЛЮЧЕНИЕ: Лампы обзора с самой нижней частью на высоте более 66 дюймов (1675 мм) от чистового пола или земли не должны соответствовать 404.2.11.

404. 3 Автоматические и механические двери и ворота. Автоматические двери и автоматические ворота должны соответствовать 404.3. Автоматические двери с полным приводом должны соответствовать стандарту ANSI/BHMA A156.10 (включен посредством ссылки, см. «Справочные стандарты» в Главе 1). Двери с низким энергопотреблением и электроприводом должны соответствовать стандарту ANSI/BHMA A156.19.(издание 1997 г. или 2002 г.) (включено посредством ссылки, см. «Стандарты, на которые даны ссылки» в Главе 1).

404.3.1 Ширина в чистоте. Дверные проемы должны обеспечивать свободный проход не менее 32 дюймов (815 мм) во включенном и выключенном состоянии. Минимальная ширина в чистоте для автоматических дверных систем в дверном проеме должна основываться на проеме в свету, обеспечиваемом всеми створками в открытом положении.

404.3.2 Пространство для маневрирования. Зазоры у дверей и ворот с электроприводом должны соответствовать 404.2.4. Просветы у автоматических дверей и ворот, не имеющих резервного питания и служащих доступными средствами эвакуации, должны соответствовать 404. 2.4.

ИСКЛЮЧЕНИЕ: Если автоматические двери и ворота остаются открытыми в состоянии отключения питания, соответствие 404.2.4 не требуется.

404.3.3 Пороги. Пороги и перепады уровня в дверных проемах должны соответствовать 404.2.5.

404.3.4 Двери в ряд и ворота в ряд. Двери в ряд и ворота в ряд должны соответствовать 404.2.6.

404.3.5 Элементы управления. Органы управления с ручным управлением должны соответствовать требованиям 309. Свободное пространство пола, прилегающее к органу управления, должно располагаться за дугой поворота двери.

404.3.6 Выходное отверстие. В тех случаях, когда двери и ворота без резервного источника питания являются частью средств эвакуации, открытый проем распашных или раздвижных дверей и ворот должен составлять не менее 32 дюймов (815 мм) при работе в аварийном режиме.

ИСКЛЮЧЕНИЕ: Если распашные двери и ворота с ручным управлением соответствуют требованиям 404.2 и служат одним и тем же средствам эвакуации, соответствие требованиям 404.3.6 не требуется.

404.3.7 Вращающиеся двери, вращающиеся ворота и турникеты. Вращающиеся двери, вращающиеся ворота и турникеты не должны быть частью доступного маршрута.

405 Рампы

405.1 Общие. Пандусы на доступных маршрутах должны соответствовать 405.

ИСКЛЮЧЕНИЕ: В зонах сбора пандусы прохода, прилегающие к сидячим и необслуживающим элементам, которые должны находиться на доступном маршруте, не должны соответствовать требованиям 405.

405.2 Уклон. Пандусы должны иметь уклон не более 1:12.

ИСКЛЮЧЕНИЕ: На существующих площадках, в зданиях и сооружениях допускается, чтобы пандусы имели уклоны более крутые, чем 1:12, в соответствии с таблицей 405.2, если такие уклоны необходимы из-за нехватки места.

Таблица 405.2 Максимальный уклон и подъем пандуса для существующих площадок, зданий и сооружений

Наклон Максимальный рост

Круче 1:10, но не круче 1:8

3 дюйма (75 мм)

Круче 1:12, но не выше 1:10

6 дюймов (150 мм)

Склон круче 1:8 запрещен.

Консультативный 405.2 Уклон. Чтобы удовлетворить максимально широкий круг пользователей, предусмотрите пандусы с наименьшим возможным уклоном и, по возможности, сопровождайте пандусы лестницами для использования теми людьми, для которых расстояние представляет большее препятствие, чем ступеньки, например, люди с сердечными заболеваниями или с ограниченной выносливостью .

405.3 Поперечный уклон. Поперечный уклон пандусов не должен быть круче 1:48.

Консультативный 405.3 Поперечный уклон. Поперечный уклон — это уклон поверхности, перпендикулярный направлению движения. Поперечный уклон измеряется так же, как измеряется уклон (т. е. подъем над прогоном).

405.4 Пол или поверхность земли. Поверхности пола или грунта на пандусах должны соответствовать требованиям 302. На пандусах не допускаются изменения уровня, кроме уклона и поперечного уклона.

405,5 Чистая ширина. Ширина в свету пандуса и, если предусмотрены поручни, ширина в свету между поручнями должна составлять минимум 36 дюймов (915 мм).

ИСКЛЮЧЕНИЕ: В пределах рабочих зон, требуемая ширина пандусов в свету, являющихся частью путей движения общего пользования, может быть уменьшена за счет оборудования рабочей зоны при условии, что это уменьшение необходимо для выполнения выполняемой работы.

405.6 Подъем. Высота любой рампы должна быть не более 30 дюймов (760 мм).

405.7 Посадки. Пандусы должны иметь площадки вверху и внизу каждого прогона пандуса. Посадки должны соответствовать 405.7.

Консультативный 405.7 Посадки. Пандусы, которые не имеют ровных площадок при изменении направления, могут создавать сложный уклон, который не будет соответствовать требованиям этого документа. Круглые или изогнутые пандусы постоянно меняют направление. Криволинейные пандусы с малыми радиусами также могут создавать сложные поперечные уклоны и по своему характеру не могут отвечать требованиям к доступным трассам. Ровная площадка необходима у доступной двери, чтобы можно было маневрировать и одновременно управлять дверью.


Рисунок 405.7 Площадки с рампой

405.7.1 Наклон. Приземления должны соответствовать 302. Изменение уровня не допускается.

ИСКЛЮЧЕНИЕ: Допускаются уклоны не круче 1:48.

405.7.2 Ширина. Ширина площадки в свету должна быть не меньше самой широкой рампы, ведущей к площадке.

405.7.3 Длина. Длина приземления в свету должна быть не менее 60 дюймов (1525 мм).

405.7.4 Изменение направления. Пандусы, которые меняют направление между проходами на площадках, должны иметь площадку в чистоте не менее 60 дюймов (1525 мм) и не менее 60 дюймов (1525 мм).

405.7.5 Дверные проемы. В тех случаях, когда дверные проемы расположены рядом с посадочной рампой, пространство для маневрирования, требуемое 404.2.4 и 404.3.2, должно перекрывать требуемую посадочную площадку.

405.8 Поручни. Пандусы с подъемом более 6 дюймов (150 мм) должны иметь поручни, соответствующие требованиям 505.

ИСКЛЮЧЕНИЕ: В рабочих зонах сотрудников поручни не требуются, если пандусы, являющиеся частью путей движения общего пользования, спроектированы так, чтобы можно было установить поручни, соответствующие требованиям 505. Пандусы, на которые не распространяется исключение из 405.5, должны быть спроектированы так, чтобы поддерживать минимальная ширина в свету 36 дюймов (915 мм) при установленных поручнях.

405.9 Защита кромок. Защита кромок в соответствии с 405.9.1 или 405. 9.2 должна быть предусмотрена с каждой стороны рамповых прогонов и с каждой стороны рамповых площадок.

ИСКЛЮЧЕНИЯ:
1. Защита краев не требуется на пандусах, для которых не требуется наличие поручней и боковых сторон, соответствующих 406.3.
2. Защита краев не требуется по сторонам площадок пандуса, обслуживающих примыкающий марш пандуса или лестницу.
3. Защита краев не требуется на сторонах площадок с рампой, имеющих вертикальный уклон максимум в дюйм (13 мм) в пределах 10 дюймов (255 мм) по горизонтали от минимальной площади площадки, указанной в 405.7.

405.9.1 Расширенный пол или поверхность земли. Пол или поверхность земли пандуса или лестничной площадки должны выступать не менее чем на 12 дюймов (305 мм) за внутреннюю поверхность поручня, соответствующего требованиям 505.

Рекомендация 405.9.1 Расширенный пол или поверхность земли. Удлиненная поверхность предотвращает соскальзывание роликов и наконечников костылей с поверхности пандуса.


Рисунок 405.9.1 Расширенная защита краев пола или поверхности земли

405.9.2 Бордюр или барьер. Должен быть предусмотрен бордюр или барьер, препятствующий прохождению сферы диаметром 4 дюйма (100 мм), если любая часть сферы находится в пределах 4 дюймов (100 мм) от чистового пола или поверхности земли.


Рисунок 405.9.2 Защита кромки бордюра или барьера

405.10 Влажные условия. Посадки во влажных условиях должны быть спроектированы таким образом, чтобы предотвратить скопление воды.

406 Бордюрные пандусы

406.1 Общие. Бордюрные пандусы на доступных маршрутах должны соответствовать 406, 405. 2–405.5 и 405.10.

406.2 Противоположный уклон. Встречные уклоны примыкающих желобов и дорожных покрытий, непосредственно примыкающих к пандусу бордюра, не должны быть круче 1:20. Примыкающие поверхности при переходах бордюрных съездов к пешеходным дорожкам, желобам и улицам должны быть на одном уровне.


Рисунок 406.2 Противоположный уклон поверхностей, прилегающих к бордюрам

406.3 Стороны пандусов. Если это предусмотрено, уступы бордюрного пандуса не должны иметь круче 1:10.


Рисунок 406.3 Стороны бордюрных пандусов

406.4 Посадки. Площадки должны быть предусмотрены на вершинах бордюрных пандусов. Длина приземления в свету должна быть не менее 36 дюймов (915 мм). Ширина площадки в чистоте должна быть не менее ширины бордюрного пандуса, исключая расширяющиеся стороны, ведущие к площадке.

ИСКЛЮЧЕНИЕ: При переделках, где нет площадки в верхней части бордюрных пандусов, должны быть предусмотрены уступы бордюрных пандусов, которые не должны быть круче 1:12.


Рисунок 406.4 Площадки в верхней части бордюрных пандусов

406.5 Местоположение. Бордюрные пандусы и расширяющиеся стороны бордюрных пандусов должны быть расположены таким образом, чтобы они не выступали в полосы движения транспортных средств, парковочные места или проходы для въезда на парковку. Бордюрные пандусы на отмеченных пересечениях должны полностью находиться в пределах разметки, за исключением любых расширяющихся сторон.

406.6 Диагональные бордюрные пандусы. Бордюрные пандусы диагонального или углового типа с обратными бордюрами или другими четко очерченными краями должны иметь края, параллельные направлению пешеходного потока. Нижняя часть диагональных бордюров должна иметь свободное пространство не менее 48 дюймов (1220 мм) за пределами активных полос движения проезжей части. Диагональные бордюрные пандусы, установленные на обозначенных перекрестках, должны обеспечивать минимальное свободное пространство в пределах 48 дюймов (1220 мм) в пределах разметки. Диагональные бордюрные пандусы с расширяющимися сторонами должны иметь участок бордюра длиной не менее 24 дюймов (610 мм), расположенный с каждой стороны бордюрного пандуса и в пределах отмеченного пересечения.


Рисунок 406.6 Диагональные или угловые пандусы

406,7 Острова. Приподнятые островки на переходах должны быть прорезаны на уровне улицы или иметь бордюрные пандусы с обеих сторон. Каждый бордюрный пандус должен иметь ровную площадку длиной не менее 48 дюймов (1220 мм) и шириной не менее 36 дюймов (915 мм) в верхней части бордюрного пандуса в части острова, пересекаемой переходами. Каждая площадь минимум 48 дюймов (1220 мм) и минимум 36 дюймов (915 мм) должна быть ориентирована таким образом, чтобы минимальная длина 48 дюймов (1220 мм) находилась в направлении бегущего уклона бордюрного пандуса, который она обслуживает. Минимум 48 дюймов (1220 мм) на 36 дюймов (915 мм) минимальные площади и доступный маршрут должны перекрываться.


Рисунок 406.7 Островки в переходах

407 Лифты

407.1 Общие. Лифты должны соответствовать требованиям 407 и ASME A17.1 (включены посредством ссылки, см. «Справочные стандарты» в Главе 1). Это должны быть пассажирские лифты согласно классификации ASME A17.1. Работа лифта должна быть автоматической.

Консультации 407.1 Общие. ADA и другие федеральные законы о гражданских правах требуют, чтобы доступные функции поддерживались в рабочем состоянии, чтобы они были доступны и могли использоваться теми людьми, которым они предназначены. Владельцы зданий должны учитывать, что Кодекс безопасности ASME для лифтов и эскалаторов требует регулярного технического обслуживания и проверок. Отдельные или временные перерывы в работе из-за технического обслуживания или ремонта могут быть неизбежны; однако непринятие срочных мер по ремонту может представлять собой нарушение федеральных законов и настоящих требований.

407.2 Требования к лифту. Площадки лифта должны соответствовать 407.2.

407.2.1 Управление вызовами. Если предусмотрены кнопки вызова лифта или клавиатуры, они должны соответствовать 407.2.1 и 309.4. Кнопки вызова должны быть приподняты или заподлицо.

ИСКЛЮЧЕНИЕ: Существующие лифты должны иметь утопленные кнопки вызова.

407.2.1.1 Высота. Кнопки вызова и клавиатуры должны быть расположены в пределах одного из диапазонов досягаемости, указанных в 308, измеренных до осевой линии самой высокой рабочей части.

ИСКЛЮЧЕНИЕ: Существующие кнопки вызова и существующие клавиатуры разрешается размещать на высоте не более 54 дюймов (1370 мм) над финишным полом, измеряемой до осевой линии самой высокой рабочей части.

407.2.1.2 Размер. Кнопки вызова должны иметь размер не менее 3/4 дюйма (19 мм) в наименьшем размере.

ИСКЛЮЧЕНИЕ: Существующие кнопки вызова лифта не должны соответствовать 407.2.1.2.

407.2.1.3 Свободное пространство на полу или на земле. В пунктах управления вызовами должно быть предусмотрено свободное пространство на полу или на земле в соответствии с пунктом 305.

Рекомендация 407.2.1.3 Свободное пространство на полу или на земле. Свободное пространство на полу или на земле, требуемое для кнопок вызова лифта, должно оставаться свободным от препятствий, включая пепельницы, растения и другие декоративные элементы, которые мешают пользователям в инвалидных креслах и другим лицам добраться до кнопок вызова. Высота чистого пола или наземного пространства считается объемом от пола до 80 дюймов (2030 мм) над полом. Утопленные пепельницы не следует размещать рядом с кнопками вызова лифта, чтобы слепые или слабовидящие люди не могли случайно коснуться их или их содержимого, когда они тянутся к кнопкам вызова.

407.2.1.4 Местоположение. Кнопка вызова, обозначающая направление вверх, должна располагаться над кнопкой вызова, обозначающей направление вниз.

ИСКЛЮЧЕНИЕ: Лифты, ориентированные на пункт назначения, не должны соответствовать 407.2.1.4.

Рекомендация 407.2.1.4 Местоположение, исключение. Лифтовая система, ориентированная на пункт назначения, обеспечивает элементы управления вестибюлем, позволяющие пассажирам выбирать остановки на этажах, индикаторы вестибюля, указывающие, какой лифт использовать, и индикатор кабины, обозначающий этажи, на которых останавливается машина. Отвечающие автомобили запрограммированы на максимальную эффективность за счет сокращения количества остановок, которые испытывают пассажиры.

407.2.1.5 Сигналы. Кнопки вызова должны иметь видимые сигналы для индикации регистрации каждого вызова и ответа на каждый вызов.

ИСКЛЮЧЕНИЯ:
1. Лифты, ориентированные на пункт назначения, не должны соответствовать требованиям 407.2.1.5 при условии, что предусмотрены визуальные и звуковые сигналы, соответствующие 407.2.2, указывающие, в какую кабину лифта следует входить.
2. От существующих лифтов не требуется соответствие 407.2.1.5.

407.2.1.6 Клавиатуры. Если клавиатуры предусмотрены, они должны иметь стандартную телефонную клавиатуру и должны соответствовать 407.4.7.2.

407. 2.2 Сигналы Холла. Сигналы Холла, включая автомобильные сигналы, должны соответствовать 407.2.2.

407.2.2.1 Видимые и звуковые сигналы. У каждого входа в шахту должен быть предусмотрен визуальный и звуковой сигнал, указывающий, какая кабина отвечает на вызов, и направление движения кабины. При наличии внутривагонных сигналов они должны быть видны с пола, примыкающего к кнопкам вызова в холле.

ИСКЛЮЧЕНИЯ:
1. Световые и звуковые сигналы не требуются в каждом лифте, ориентированном на пункт назначения, если предусмотрен визуальный и звуковой сигнал, соответствующий 407.2.2, с указанием информации об обозначении кабины лифта.
2. В действующих лифтах сигнал, указывающий направление движения вагона, не требуется.

407.2.2.2 Видимые сигналы. Светильники видимого сигнала должны располагаться по центру на высоте не менее 72 дюймов (1830 мм) над финишным полом или землей. Видимые сигнальные элементы должны иметь размер не менее 2 1/2 дюйма (64 мм), измеренный вдоль вертикальной осевой линии элемента. Сигналы должны быть видны с пола, прилегающего к кнопке вызова в холле.

ИСКЛЮЧЕНИЯ:
1. Лифты, ориентированные на пункт назначения, должны иметь сигналы, видимые с пола, примыкающего к входу в шахту.
2. Существующие лифты не должны соответствовать 407.2.2.2.


Рисунок 407.2.2.2 Видимые сигналы Холла

407.2.2.3 Звуковые сигналы. Звуковые сигналы должны звучать один раз для направления вверх и два раза для направления вниз или иметь словесные извещатели, указывающие направление движения кабины лифта. Звуковые сигналы должны иметь частоту не более 1500 Гц. Речевые извещатели должны иметь частоту не менее 300 Гц и не более 3000 Гц. Звуковой сигнал и звуковой сигнализатор должны быть не менее чем на 10 дБ выше уровня окружающей среды, но не должны превышать 80 дБ, измеренные на кнопке вызова в зале.

ИСКЛЮЧЕНИЯ:
1. Лифты, ориентированные на пункт назначения, не должны соответствовать требованиям 407.2.2.3 при условии, что звуковой сигнал и устное объявление такие же, как при нажатии на кнопку вызова или на клавиатуру кнопки вызова.
2. Существующие лифты не должны соответствовать требованиям по частоте и децибелному диапазону звуковых сигналов.

407.2.2.4 Дифференциация. Каждый ориентированный на пункт назначения лифт в группе лифтов должен иметь звуковые и видимые средства различения.

407.2.3 Знаки на шахте. Знаки на шахтах лифтов должны соответствовать 407.2.3.

407.2.3.1 Обозначение этажа. Обозначения этажей, соответствующие 703.2 и 703.4.1, должны быть нанесены на обоих косяках входов в шахты лифтов. Обозначения этажей должны быть выполнены как тактильными буквами, так и шрифтом Брайля. Тактильные символы должны иметь высоту не менее 2 дюймов (51 мм). Тактильная звезда должна быть предусмотрена на обоих косяках на уровне основного входа.


Рисунок 407.2.3.1 Обозначения этажей на косяках входов в лифты

407.2.3.2 Обозначения автомобилей. Лифты, ориентированные на пункт назначения, должны обеспечивать тактильную идентификацию кабины в соответствии с 703.2 на обоих косяках шахты непосредственно под обозначением этажа. Обозначения автомобилей должны быть нанесены как тактильными символами, так и шрифтом Брайля. Тактильные символы должны иметь высоту не менее 2 дюймов (51 мм).


Рисунок 407.2.3.2 Обозначения вагонов на косяках целевых входов в лифты

407.3 Требования к дверям лифта. Двери шахты и кабины должны соответствовать 407.3.

407.3.1 Тип. Двери лифта должны быть горизонтально-раздвижными. Автомобильные ворота должны быть запрещены.

407.3.2 Эксплуатация. Шахта лифта и двери кабины должны открываться и закрываться автоматически.

ИСКЛЮЧЕНИЕ: Существующие распашные двери шахты лифта с ручным управлением должны быть разрешены при условии, что они соответствуют 404.2.3 и 404.2.9. Закрытие дверей кабины не должно начинаться до тех пор, пока не будет закрыта дверь шахты.

407.3.3 Повторное открытие устройства. Двери лифта должны быть снабжены устройством повторного открывания, соответствующим 407.3.3, которое автоматически останавливает и снова открывает дверь кабины и дверь шахты, если дверь загораживает какой-либо предмет или человек.

ИСКЛЮЧЕНИЕ: Существующие лифты с дверями с ручным управлением не должны соответствовать 407.3.3.

407.3.3.1 Высота. Устройство должно активироваться при обнаружении препятствия, проходящего через отверстие на номинальной высоте 5 дюймов (125 мм) и номинальной высоте 29 дюймов (735 мм) над чистовым полом.

407.3.3.2 Контакт. Для активации устройства не требуется физический контакт, хотя контакт допускается до того, как дверь перевернется.

407.3.3.3 Продолжительность. Устройства повторного открывания дверей должны действовать не менее 20 секунд.

407. 3.4 Время открытия двери и сигнала. Минимальное допустимое время с момента уведомления об ответе автомобиля на вызов или уведомления об автомобиле, назначенном на средства ввода информации о пункте назначения, до начала закрывания дверей этого автомобиля рассчитывается по следующей формуле:

T = D/(1,5 фут/с) или T = D/(455 мм/с) = минимум 5 секунд, где T равно общему времени в секундах, а D равно расстоянию (в футах или миллиметрах) от точки в вестибюле или коридоре 60 дюймов (1525 мм) непосредственно перед самой дальней кнопкой вызова, управляющей этой кабиной, до центральной линии двери шахты.

ИСКЛЮЧЕНИЯ:
1. Для автомобилей с автомобильными фонарями разрешается начинать Т, когда сигнал виден из точки на расстоянии 60 дюймов (1525 мм) непосредственно перед самой дальней кнопкой вызова в холле и звуковой звучит сигнал.
2. Лифты, ориентированные на пункт назначения, не должны соответствовать 407. 3.4.

407.3.5 Задержка двери . Двери лифта должны оставаться полностью открытыми в ответ на вызов автомобиля не менее 3 секунд.

407.3.6 Ширина. Ширина дверей лифта должна соответствовать таблице 407.4.1.

ИСКЛЮЧЕНИЕ: В существующих лифтах должна быть разрешена дверь кабины с механическим приводом, соответствующая 404.2.3.

407.4 Требования к кабине лифта. Кабины лифта должны соответствовать 407.4.

407.4.1 Размеры автомобиля. Внутренние размеры кабины лифта и ширина дверей лифта в свету должны соответствовать таблице 407.4.1.

ИСКЛЮЧЕНИЕ: Существующие конфигурации кабины лифта, обеспечивающие чистую площадь пола не менее 16 квадратных футов (1,5 м2), а также внутреннюю глубину в чистоте не менее 54 дюймов (1370 мм) и ширину в чистоте не менее 36 дюймов (915 мм), должны быть разрешено.

Таблица 407.4.1 Размеры кабины лифта — минимальные размеры

Расположение двери Ширина двери в свету Внутри автомобиля, из стороны в сторону Внутри автомобиля, от задней стенки к переднему возврату Внутри автомобиля, от задней стенки до внутренней поверхности двери

По центру

42 дюйма (1065 мм)

80 дюймов
(2030 мм)

51 дюйм
(1295 мм)

54 дюйма
(1370 мм)

Боковой
(смещен от центра)

36 дюймов (915 мм) — допускается допуск минус 5/8 дюйма (16 мм).

68 дюймов
(1725 мм)

51 дюйм
(1295 мм)

54 дюйма
(1370 мм)

Любой

36 дюймов (915 мм) — допускается допуск минус 5/8 дюйма (16 мм).

54 дюйма
(1370 мм)

80 дюймов
(2030 мм)

80 дюймов
(2030 мм)

Любой

36 дюймов (915 мм) — допускается допуск минус 5/8 дюйма (16 мм).

60 дюймов (1525 мм) — Допускаются другие конфигурации кабины, обеспечивающие пространство для разворота, соответствующее пункту 304, при закрытой двери.

60 дюймов (1525 мм) — Допускаются другие конфигурации кабины, обеспечивающие пространство для разворота в соответствии с пунктом 304 при закрытой двери.

60 дюймов (1525 мм). Допускаются другие конфигурации кабины, обеспечивающие пространство для разворота в соответствии с пунктом 304 при закрытой двери.


Рисунок 407.4.1 Размеры кабины лифта

407.4.2 Поверхности полов. Поверхности полов в кабинах лифтов должны соответствовать 302 и 303.

407.4.3 Расстояние между платформой и шахтой. Зазор между порогом платформы кабины и краем любой площадки подъемника должен составлять не более 1 1/4 дюйма (32 мм).

407.4.4 Выравнивание. Каждая кабина должна быть оборудована функцией самовыравнивания, которая автоматически приводит и поддерживает кабину на площадках пола в пределах допуска 1/2 дюйма (13 мм) при номинальной нагрузке до условий нулевой нагрузки.

407.4.5 Освещение. Уровень освещенности у органов управления автомобилем, на платформе, пороге автомобиля и посадочной площадке автомобиля должен быть не менее 5 фут-свечей (54 лк).

407.4.6 Управление кабиной лифта. Органы управления кабиной лифта, если они предусмотрены, должны соответствовать 407.4.6 и 309.4.

ИСКЛЮЧЕНИЕ: В существующих лифтах, где установлена ​​новая панель управления кабиной, соответствующая 407.4.6, не требуется, чтобы существующие панели управления кабиной соответствовали 407.4.6.

407.4.6.1 Местоположение. Органы управления должны быть расположены в пределах одного из диапазонов досягаемости, указанных в 308.

ИСКЛЮЧЕНИЯ:
1. Если панель лифта обслуживает более 16 проемов и предусмотрен параллельный подход, кнопки с обозначениями пола должны находиться на высоте не более 54 дюймов (1370 мм) над финишным полом.
2. В существующих лифтах разрешается располагать кнопки управления кабиной с обозначением пола на высоте не более 54 дюймов (1370 мм) над финишным полом, если предусмотрен параллельный подход.

407.4.6.2 Кнопки . Кнопки управления кабиной с обозначением пола должны соответствовать 407.4.6.2 и должны быть приподняты или заподлицо.

ИСКЛЮЧЕНИЕ: В существующих лифтах допускается утопление кнопок.

407.4.6.2.1 Размер. Кнопки должны быть не менее 3/4 дюйма (19 мм) в наименьшем размере.

407.4.6.2.2 Расположение. Кнопки должны располагаться по возрастанию номеров. При наличии двух или более столбцов кнопок они должны читаться слева направо.

407.4.6.3 Клавиатуры. Клавиатуры управления кабиной должны иметь стандартную телефонную клавиатуру и должны соответствовать 407.4.7.2.

407.4.6.4 Аварийное управление. Средства аварийного управления должны соответствовать 407. 4.6.4.

407.4.6.4.1 Высота. Кнопки аварийного управления должны иметь среднюю линию 35 дюймов (890 мм) минимум над чистовым полом.

407.4.6.4.2 Местоположение. Аварийные органы управления, включая аварийную сигнализацию, должны быть сгруппированы в нижней части панели.

407.4.7 Обозначения и индикаторы органов управления автомобилем. Обозначения и индикаторы органов управления вагонами должны соответствовать 407.4.7.

ИСКЛЮЧЕНИЕ: В существующих лифтах, где установлена ​​новая панель управления кабиной, соответствующая 407.4.7, не требуется, чтобы существующие панели управления кабиной соответствовали 407.4.7.

407.4.7.1 Кнопки. Кнопки управления кабиной должны соответствовать 407.4.7.1.

407.4.7.1.1 Тип. Кнопки управления должны быть обозначены тактильными символами в соответствии с 703. 2.

407.4.7.1.2 Местоположение. Обозначения выпуклым шрифтом и шрифтом Брайля должны располагаться непосредственно слева от кнопки управления, к которой относятся обозначения.

ИСКЛЮЧЕНИЕ: Если пространство на существующей панели управления кабиной не позволяет разместить тактильную маркировку слева от органов управления, маркировка должна быть размещена как можно ближе к органу управления.

407.4.7.1.3 Символы. Кнопки управления аварийной остановкой, сигнализацией, открытием двери, закрытием двери, главным входом и телефоном должны быть обозначены тактильными символами, как показано в таблице 407.4.7.1.3.

Таблица 407.4.7.1.3 Идентификация кнопки управления лифтом

Кнопка управления Тактильный символ Сообщение Брайля

Аварийный останов
«СТ»ОП Три ячейки

Аварийный сигнал
AL»AR»M Четыре ячейки

Дверь открыта
OP»EN» Три ячейки

Закрыть дверь
ЗАКРЫТЬ Пять ячеек

Главный этаж
MA»IN» Три ячейки

Телефон
PH»ONE» Четыре ячейки

407. 4.7.1.4 Визуальные индикаторы. Кнопки с обозначениями этажей должны быть снабжены видимыми индикаторами, показывающими, что вызов зарегистрирован. Визуальная индикация гаснет, когда автомобиль прибывает на указанный этаж.

407.4.7.2 Клавиатуры. Клавиатуры должны быть идентифицированы символами, соответствующими 703.5, и должны располагаться по центру соответствующей кнопки клавиатуры. Клавиша номер пять должна иметь одну выпуклую точку. Точка должна иметь диаметр основания от 0,118 дюйма (3 мм) до 0,120 дюйма (3,05 мм) и в других аспектах соответствовать Таблице 703.3.1.

407.4.8 Индикаторы положения автомобиля. В кабинах лифтов должны быть предусмотрены звуковые и визуальные указатели положения кабины.

407.4.8.1 Визуальные индикаторы. Видимые индикаторы должны соответствовать 407.4.8.1.

407.4.8.1.1 Размер. Высота символов должна быть не менее 1/2 дюйма (13 мм).

407. 4.8.1.2 Местоположение. Индикаторы должны располагаться над панелью управления автомобилем или над дверью.

407.4.8.1.3 Этаж Прибытие. Когда автомобиль проезжает этаж и когда автомобиль останавливается на этаже, обслуживаемом лифтом, загорается соответствующий символ.

ИСКЛЮЧЕНИЕ: От лифтов, ориентированных на пункт назначения, не требуется соответствие пункту 407.4.8.1.3 при условии, что визуальные индикаторы гаснут после ответа на вызов.

407.4.8.1.4 Индикатор назначения. В лифтах, ориентированных на пункт назначения, в кабине должен быть предусмотрен дисплей с видимыми индикаторами, показывающий пункты назначения кабины.

407.4.8.2 Звуковые индикаторы. Звуковые индикаторы должны соответствовать 407.4.8.2.

407.4.8.2.1 Тип сигнала. Сигнал должен быть автоматическим словесным извещателем, который объявляет этаж, на котором автомобиль должен остановиться.

ИСКЛЮЧЕНИЕ: Для лифтов, отличных от лифтов, ориентированных на пункт назначения, которые имеют номинальную скорость 200 футов в минуту (1 м/с) или менее, невербальный звуковой сигнал с частотой максимум 1500 Гц, который звучит как кабина. проходит или собирается остановиться на этаже, обслуживаемом лифтом.

407.4.8.2.2 Уровень сигнала. Словесный сигнализатор должен быть как минимум на 10 дБ выше уровня окружающей среды, но не должен превышать 80 дБ при измерении на сигнализаторе.

407.4.8.2.3 Частота. Вербальный сигнализатор должен иметь частоту от минимум 300 Гц до максимум 3000 Гц.

407.4.9 Аварийная связь. Системы экстренной двусторонней связи должны соответствовать 308. Тактильные символы и символы должны располагаться рядом с устройством и должны соответствовать 703.2.

408 Лифты ограниченного использования/ограниченного применения

408. 1 Общие. Лифты ограниченного использования/ограниченного применения должны соответствовать требованиям 408 и ASME A17.1 (включены посредством ссылки, см. «Справочные стандарты» в Главе 1). Это должны быть пассажирские лифты согласно классификации ASME A17.1. Работа лифта должна быть автоматической.

408.2 Площадки лифта. Лестничные площадки, обслуживающие лифты ограниченного использования/ограниченного применения, должны соответствовать 408.2.

408.2.1 Кнопки вызова. Кнопки вызова лифта и клавиатуры должны соответствовать 407.2.1.

408.2.2 Сигналы Холла. Сигналы Холла должны соответствовать 407.2.2.

408.2.3 Знаки на шахте. Знаки на шахтах лифтов должны соответствовать 407.2.3.1.

408.3 Двери лифта. Двери шахты лифта должны соответствовать 408.3.

408.3.1 Раздвижные двери. Раздвижные шахты и двери кабины должны соответствовать 407. 3.1–407.3.3 и 408.4.1.

408.3.2 Распашные двери. Распашные двери шахты должны открываться и закрываться автоматически и соответствовать требованиям 404, 407.3.2 и 408.3.2.

408.3.2.1 Power Operation. Распашные двери должны иметь механический привод и соответствовать стандарту ANSI/BHMA A156.19 (издание 1997 или 2002 г.) (включено посредством ссылки, см. «Справочные стандарты» в Главе 1).

408.3.2.2 Продолжительность. Распашные двери с электроприводом должны оставаться открытыми не менее 20 секунд после активации.

408.4 Лифтовые кабины. Кабины лифтов должны соответствовать 408.4.

408.4.1 Размеры автомобиля и двери. Кабины лифта должны иметь ширину в свету не менее 42 дюймов (1065 мм) и глубину в чистоте не менее 54 дюймов (1370 мм). Двери кабины должны располагаться в узких концах кабины и обеспечивать минимальную ширину в свету 32 дюйма (815 мм).

ИСКЛЮЧЕНИЯ:
1. Автомобили с шириной в чистоте 51 дюйм (1295 мм) должно быть разрешено для обеспечения глубины в чистоте минимум 51 дюйм (1295 мм) при условии, что двери автомобиля обеспечивают проем шириной минимум 36 дюймов (915 мм).
2. Существующие кабины лифта должны иметь ширину в свету не менее 36 дюймов (915 мм), глубину в свету не менее 54 дюймов (1370 мм) и чистую площадь платформы в чистоте не менее 15 квадратных футов (1,4 м ).


Рисунок 408.4.1 Размеры кабины лифта ограниченного использования/ограниченного применения (LULA)

408.4.2 Поверхности пола. Поверхности пола в кабинах лифта должны соответствовать требованиям 302 и 303.

408.4.3 Расстояние от платформы до шахты лифта. Расстояние между платформой и шахтой должно соответствовать 407.4. 3.

408.4.4 Выравнивание. Выравнивание кабины лифта должно соответствовать 407.4.4.

408.4.5 Освещение. Освещение кабины лифта должно соответствовать 407.4.5.

408.4.6 Автомобильные органы управления. Средства управления кабиной лифта должны соответствовать 407.4.6. Панели управления должны располагаться по центру боковой стены.

408.4.7 Обозначения и индикаторы органов управления автомобилем. Обозначения и индикаторы органов управления вагонами должны соответствовать 407.4.7.

408.4.8 Аварийная связь. Должны быть предусмотрены автомобильные аварийные сигнальные устройства, соответствующие 407.4.9.

409 Лифты в частных домах

409.1 Общие. Лифты в частных домах, которые установлены в жилом доме, должны обеспечивать мобильность в соответствии с 809.2–809.4 должны соответствовать 409 и ASME A17.1 (включены посредством ссылки, см. «Справочные стандарты» в Главе 1). Это должны быть пассажирские лифты согласно классификации ASME A17.1. Работа лифта должна быть автоматической.

409.2 Кнопки вызова. Кнопки вызова должны иметь размер не менее 3/4 дюйма (19 мм) в наименьшем размере и должны соответствовать 309.

409.3 Двери лифта. Двери шахты, двери кабины и ворота кабины должны соответствовать 409.3 и 404.

ИСКЛЮЧЕНИЕ: Двери не должны соответствовать требованиям к свободному пространству для маневрирования, изложенным в 404.2.4.1, для подходов к открывающейся стороне распашных дверей.

409.3.1 Power Operation. Двери и ворота кабины лифта и шахты лифта должны иметь механический привод и соответствовать стандарту ANSI/BHMA A156.19 (издание 1997 или 2002 г.) (включено посредством ссылки, см. «Справочные стандарты» в Главе 1). Двери и ворота с электроприводом должны оставаться открытыми не менее 20 секунд после активации.

ИСКЛЮЧЕНИЕ: В кабинах лифтов с более чем одним проемом двери и ворота шахты лифта должны открываться вручную и автоматически закрываться.

409.3.2 Местоположение. Двери или ворота кабины лифта должны располагаться в узком конце свободного пространства пола, требуемого пунктом 409.4.1.

409.4 Лифтовые кабины. Кабины лифта в частных домах должны соответствовать 409.4.

409.4.1 Внутренние размеры кабины лифта. Кабины лифта должны обеспечивать свободное пространство не менее 36 дюймов (915 мм) и не менее 48 дюймов (1220 мм) и должны соответствовать требованиям 305.

409.4.2 Поверхности пола. Поверхности пола в кабинах лифта должны соответствовать требованиям 302 и 303.

409.4.3 Расстояние от платформы до шахты лифта. Зазор между платформой автомобиля и краем любого посадочного порога должен составлять не более 1 1/2 дюйма (38 мм).

409.4.4 Выравнивание. Каждая кабина должна автоматически останавливаться на площадке пола в пределах 1/2 дюйма (13 мм) при номинальной нагрузке до нулевой нагрузки.

409.4.5 Уровни освещения. Освещение кабины лифта должно соответствовать 407.4.5.

409.4.6 Автомобильные органы управления. Кнопки управления кабиной лифта должны соответствовать 409.4.6, 309.3, 309.4 и должны быть приподняты или заподлицо.

409.4.6.1 Размер. Кнопки управления должны быть размером 3/4 дюйма (19мм) минимум по наименьшему размеру.

409.4.6.2 Местоположение. Панели управления должны располагаться на боковой стене на расстоянии не менее 12 дюймов (305 мм) от любой соседней стены.


Рисунок 409.4.6.2 Расположение панели управления лифтом в частном доме

409.4.7 Аварийная связь. Системы аварийной двусторонней связи должны соответствовать 409. 4.7.

409.4.7.1 Тип. В автомобиле должен быть предусмотрен телефон и аварийный сигнализатор.

409.4.7.2 Рабочие части. Телефон и аварийное сигнальное устройство должны соответствовать 309.3 и 309.4.

409.4.7.3 Отсек. Если телефон или устройство находится в закрытом отсеке, дверная фурнитура отсека должна соответствовать 309.

409.4.7.4 Шнур. Телефонный шнур должен иметь длину не менее 29 дюймов (735 мм).

410 Платформенные подъемники

410.1 Общие. Платформенные подъемники должны соответствовать ASME A18.1 (19издание 99 или издание 2003 г.) (включены в качестве ссылки, см. «Стандарты, на которые даны ссылки» в Главе 1). Лифты с платформами не должны обслуживаться обслуживающим персоналом и должны обеспечивать вход и выход из лифта без посторонней помощи.

Консультативный 410.1 Общие. Наклонные лестничные кресельные подъемники, а также наклонные и вертикальные платформенные подъемники доступны для вертикальной транспортировки на короткие расстояния. Поскольку для доступного маршрута требуется вертикальный зазор 80 дюймов (2030 мм), следует проявлять осторожность при выборе подъемников, поскольку они могут не одинаково подходить для людей в инвалидных креслах и стоящих людей. Если подъемник не обеспечивает вертикальный зазор 80 дюймов (2030 мм), он не может считаться частью доступного маршрута в новом строительстве.

ADA и другие федеральные законы о гражданских правах требуют, чтобы доступные функции поддерживались в рабочем состоянии, чтобы они были доступны и могли использоваться теми людьми, которым они предназначены. Напоминаем владельцам зданий, что стандарт безопасности ASME A18 для подъемников с платформами и кресельных лестниц требует регулярного технического обслуживания и проверок. Отдельные или временные перерывы в работе из-за технического обслуживания или ремонта могут быть неизбежны; однако непринятие срочных мер по ремонту может представлять собой нарушение федеральных законов и настоящих требований.

410. 2 Поверхности пола. Поверхности пола в платформенных лифтах должны соответствовать требованиям 302 и 303.

410.3 Свободное пространство пола. Свободная площадь пола в платформенных лифтах должна соответствовать 305.

410.4 Расстояние между платформой и взлетно-посадочной полосой. Зазор между порогом платформы и краем любой площадки взлетно-посадочной полосы должен составлять не более 1 дюйма (32 мм).

410.5 Рабочие части. Органы управления платформенными подъемниками должны соответствовать 309.

410.6 Двери и ворота. Лифты с платформами должны иметь двери или ворота с электроприводом с низким энергопотреблением, соответствующие 404.3. Двери должны оставаться открытыми не менее 20 секунд. Торцевые двери и ворота должны иметь ширину в чистоте не менее 32 дюймов (815 мм). Боковые двери и ворота должны иметь ширину в чистоте не менее 42 дюймов (1065 мм).

ИСКЛЮЧЕНИЕ: Платформенные лифты, обслуживающие максимум две лестничные площадки и имеющие двери или ворота на противоположных сторонах, должны иметь самозакрывающиеся двери или ворота с ручным закрыванием.
