Проекты домов из несъемной опалубки широко распространены в современном коттеджном строительстве .

Строительство дома по технологии несъемной опалубки обходится гораздо дешевле, за счет снижения трудозатрат и стоимости используемых материалов, что в свою очередь, существенно ускоряет процесс возведения дома.

Дома и коттеджи из несъемной опалубки долговечны, имеют отличную пожароустойчивость, высокую звукоизоляцию и хорошо сохраняют накопленное тепло. За счет малой толщины стен, в таких домах сохраняется больше полезной площади комнат.

Дома и коттеджи по технологии несъемной опалубки могут быть двухэтажными или одноэтажными, иметь мансарду или цокольный этаж.

Дом с мансардой, террасой и балконом



168.1 м ²

№ Vg974

9 x 13

6

Двухэтажный дом с террасой и балконом



202.96 м ²

№ Vg986

13 x 12

6

Проект двухэтажного дома с террасой



147 м ²

№ Vg1010

13 x 9

6

Уютный коттедж с удобной планировкой



200.15 м ²

№ Vg1017

11 x 12

6

Проект дома с мансардой и подвалом



252.5 м ²

№ Vg1043

13 x 13

6

Проект двухэтажного дома с цокольным этажом



158. 03 м ²

№ Vg1057

9 x 11

6

Проект одноэтажного дома с мансардой



164.85 м ²

№ Vg1080

21 x 10

6

Двухэтажный дом с гаражом на 2 машины и террасой



243.05 м ²

№ Vg1088

14 x 13

6

Дом с мансардой, гаражом и террасой



159.4 м ²

№ Vg1093

17 x 8

6

Дом с мансардой, гаражом, террасой и балконами



168.34 м ²

№ Vg1114

14 x 15

6

Проект аккуратного дома



82.8 м ²

№ Vg1149

8 x 12

6

Проект одноэтажного дома с мансардой



125. 17 м ²

№ Vg1153

9 x 11

6

Проект дома с мансардой



194.04 м ²

№ Vg1183

10 x 13

6

Проект современного коттеджа с мансардой



67.95 м ²

№ Vg1187

6 x 10

6

Строительство из несъемной опалубки — Теплый Дом

Строительство домов, дач и коттеджей по технологии несъемной опалубки «Теплый дом».

     Предлагаем Вам весь спектр строительных услуг: от строительства небольших дачных домиков, до строительства промышленных помещений и складов в любом районе Астраханской области.

     Все строительные и ремонтные работы проводятся работниками, имеющие опыт использования современных технологий и высококачественных, строительных материалов. На всех этапах строительных работ, соблюдаются все новейшие стандарты, что позволяет гарантировать высокое качество при минимальных сроках.
     Одним из основных наших партнеров по строительству в технологии “Тёплый дом” по г. Астрахани и Астраханской области, является компания “ЭкспертСтрой”. От лица ЭкспертСтрой представляем самые востребованные проекты домов, а так же построенные объекты “Тёплый дом”.

Примеры работ:

Телефон отдела продаж: 8 (8512) 47-66-55​

Заказать звонок

     Возведение зданий и домов из несъемной опалубки сегодня является самой высокоэффективной технологией строительства, которая позволяет строить монолитные, экологичные и теплосберегающие дома любой архитектурной сложности, сохраняя высокий темп строительства.

     Работы выполняются по типовым и индивидуальным проектам. Комплектация может быть пересмотрена по желанию заказчика.

Коробка дома

• фундамент
• монолитный утепленный пол
• монолитные утепленные стены
• монолитное междуэтажное перекрытие
• монолитная лестница
• подшив, утепление потолка
• кровля, водосточная система, подшив карнизов
• вентканал
• крыльцо, веранда

Под чистовую отделку

• коробка дома
• пластиковые энергосберегающие окна
• входные металлические двери
• межкомнатные стены
• армированная отмостка дома
• внешняя отделка декоративная штукатурка
• внутренняя черновая отделка

Инженерные сети

• коробка дома
• под чистовую отделку
• автономная канализация
• система электроснабжения
• водопровод и канализация по дому
• система отопления

Под ключ

• коробка дома
• под чистовую отделку
• инженерные сети
• внутренняя чистовая отделка (натяжные потолки, линолеум, плитка, обои, розетки, выключатели, светильники,плинтуса, галтели, межкомнатные двери, сантехника)

Самые популярные проекты

Проект z7

Одноэтажный дом с 3мя комнатами, большой светлой гостиной совмещенной с кухней.

Проект z216

Дом с мансардой. Большая гостиная, кабинет и 3 комнаты на мансардном этаже.

Проект zx24a

Двухэтажный дом. 4 просторные комнаты, кабинет, большая гостиная совмещенная с кухней.

Преимущества строительства “Теплого дома” из несъемной опалубки:

1. Монолитный дом – фундамент такого дома, даже если дом строится на илистом грунте, никогда не даст трещину.

2. Экономичен в материалах – начиная с заливки фундамента заканчивая чистовой отделкой вы всегда будет иметь более экономичной расход материалов в сравнении с традиционными технологиями строительства, например, из кирпича.

3. Экономичен в эксплуатации – “Теплый дом” из несъемной опалубки в 3-4 раза экономичнее в сравнении с кирпичным домом. При необходимости проветрить помещение зимой, вы в считанные минуты создаете нужную температуру. Не нужно прогревать стены, как это необходимо в кирпичном доме, через которые уходит порядка 40 % тепла.

4. Срок возведения – при строительстве “Тёплого дома”, работы сокращаются на месяц уже только на устройстве фундамента и стен.

5. Долговечность – стены монолитного дома надежно защищены утеплителем и не подвержены сезонным циклам замерзания и оттаивания. Такой дом строится на века.

6. Экологичность – несъемная опалубка изготовлена из пенополистирола (EPS), данный материал применяется в пищевой промышленности (посуда, стаканчики для кофе, упаковка для рыбы и т.д.).

7. Пожаробезопасность – в отличии от пищевого пенополистирола, пенополистирол строительный не горит, так как содержит противопожарные добавки (антипирен). Данное вещество не дает материалу возгораться.

Телефон отдела продаж: 8 (8512) 47-66-55
E-mail для связи: [email protected]

Оставьте Ваш запрос и мы перезвоним Вам в ближайшее время

Типы опалубки для бетонных конструкций

Бетон является одним из наиболее широко используемых строительных материалов благодаря своим исключительным свойствам.

Однако для создания строительных элементов из бетона его необходимо заливать в специально разработанную форму. Это известно как опалубка или опалубка.

Опалубка может использовать временные или постоянные формы, которые удерживают залитый бетон в форме до тех пор, пока он не затвердеет и не достигнет достаточной прочности, чтобы поддерживать себя. Опалубку можно классифицировать по-разному:

• Тип используемого материала

• Бетонным элементом, поддерживаемым

• Съемный или постоянный

Опалубка играет фундаментальную роль в бетонном строительстве. Он должен иметь достаточную прочность, чтобы выдерживать все нагрузки, присутствующие во время заливки, и затем должен сохранять свою форму, пока бетон затвердевает.

---

Используйте передовой опыт управления строительством для своего проекта.

---

Каковы требования к хорошей опалубке?

Несмотря на то, что существует множество материалов для опалубки, ниже приведены общие характеристики, отвечающие потребностям бетонного строительства:

1. Способен выдерживать постоянные и временные нагрузки.

2. Сохранение формы с помощью подходящих опор и скоб.

3. Соединения должны быть герметичными.

4. Если опалубка съемная, процесс не должен повредить бетон.

5. Многоразовый материал.

6. Максимально легкий.

7. Материал опалубки не должен коробиться и деформироваться.

При выборе опалубки важно учитывать тип бетона и температуру заливки, так как они влияют на оказываемое давление. Также опалубка должна быть способна выдерживать нагрузки влажного и сухого бетона.

Для опалубки требуются такие конструкции, как опоры и стабилизаторы, чтобы избежать смещения во время строительных работ, и они называются опалубкой. Для обеспечения высокого качества при работе с бетоном необходима квалифицированная рабочая сила и надлежащий контроль.

В следующих разделах представлен обзор некоторых распространенных материалов для опалубки.

Деревянная опалубка

Деревянная опалубка была одним из первых видов, используемых в строительной отрасли. Он собирается на месте и является наиболее гибким типом, имеющим следующие преимущества:

• Простота изготовления и демонтажа

• Легкий, особенно по сравнению с металлической опалубкой

• Возможность работы, любая форма, размер и высота

• Экономичен в небольших проектах

• Позволяет использовать местную древесину

Однако, прежде чем использовать древесину, необходимо тщательно проверить ее состояние и убедиться, что на ней нет термитов. Деревянная опалубка также имеет два ограничения, которые необходимо учитывать: она имеет короткий срок службы и требует много времени в крупных проектах. Как правило, деревянная опалубка рекомендуется, когда трудозатраты невелики или когда для сложных бетонных секций требуется гибкая опалубка.

Фанерная опалубка

Фанера

часто используется вместе с брусом. Это изготовленный деревянный материал, который доступен в различных размерах и толщинах. В опалубке он в основном используется для обшивки, настила и опалубки.

Фанерная опалубка

имеет те же свойства, что и деревянная опалубка, в том числе прочность, долговечность и легкий вес.

Металлическая опалубка: сталь и алюминий

Стальная опалубка и металлоизделия становятся все более популярными благодаря длительному сроку службы и многократному повторному использованию. Несмотря на то, что это дорого, стальная опалубка полезна для нескольких проектов, и это жизнеспособный вариант, когда ожидается много возможностей для повторного использования.

Ниже приведены некоторые из основных характеристик стальной опалубки:

• Прочный и долговечный, с длительным сроком службы

• Создает гладкую поверхность на бетонных поверхностях

• Водонепроницаемый

• Уменьшает эффект сот в бетоне

• Легко устанавливается и демонтируется

• Подходит для изогнутых конструкций

Алюминиевая опалубка очень похожа на стальную. Основное отличие в том, что алюминий имеет меньшую плотность, чем сталь, что делает опалубку легче. Алюминий также имеет меньшую прочность, чем сталь, и это необходимо учитывать перед его использованием.

Пластиковая опалубка

Этот тип опалубки собирается из замковых панелей или модульных систем, изготовленных из легкого и прочного пластика. Пластиковая опалубка лучше всего работает в небольших проектах, состоящих из повторяющихся задач, таких как недорогие жилые комплексы.

Пластиковая опалубка легкая, ее можно мыть водой, при этом она подходит для больших секций и многократного использования. Его главный недостаток — меньшая гибкость, чем древесина, поскольку многие компоненты изготавливаются заранее.

Тканевая опалубка

Тканевая опалубка

также известна как гибкая опалубка. В этой системе используются легкие и высокопрочные листы ткани, предназначенные для адаптации к текучести бетона и создания интересных архитектурных форм.

В этом типе опалубки используется меньше бетона, чем в жестких системах, что дает экономию. Это новая технология в опалубочной промышленности, особенно подходящая для конструкций неправильной и сложной формы.

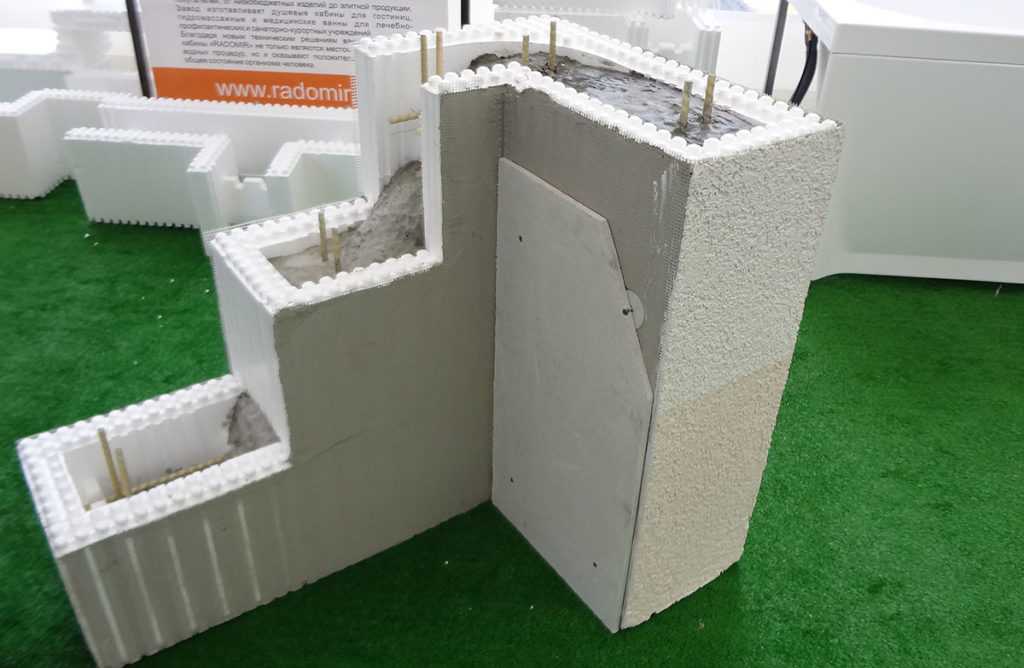

Несъемная опалубка

Эта опалубка предназначена для того, чтобы оставаться закрепленной после затвердевания бетона, действуя как осевая арматура и арматура на сдвиг. Эта опалубка изготавливается на месте из сборных и армированных волокном пластиковых форм. Он в основном используется в опорах и колоннах, а также обеспечивает устойчивость к коррозии и другим видам воздействия окружающей среды.

Другой тип несъемной опалубки называется коффором, который можно использовать в любом типе здания:

• Состоит из двух фильтрующих решеток, усиленных ребрами жесткости и соединенных шарнирными соединителями.

• Благодаря своей конструкции его можно легко транспортировать с завода до места использования.

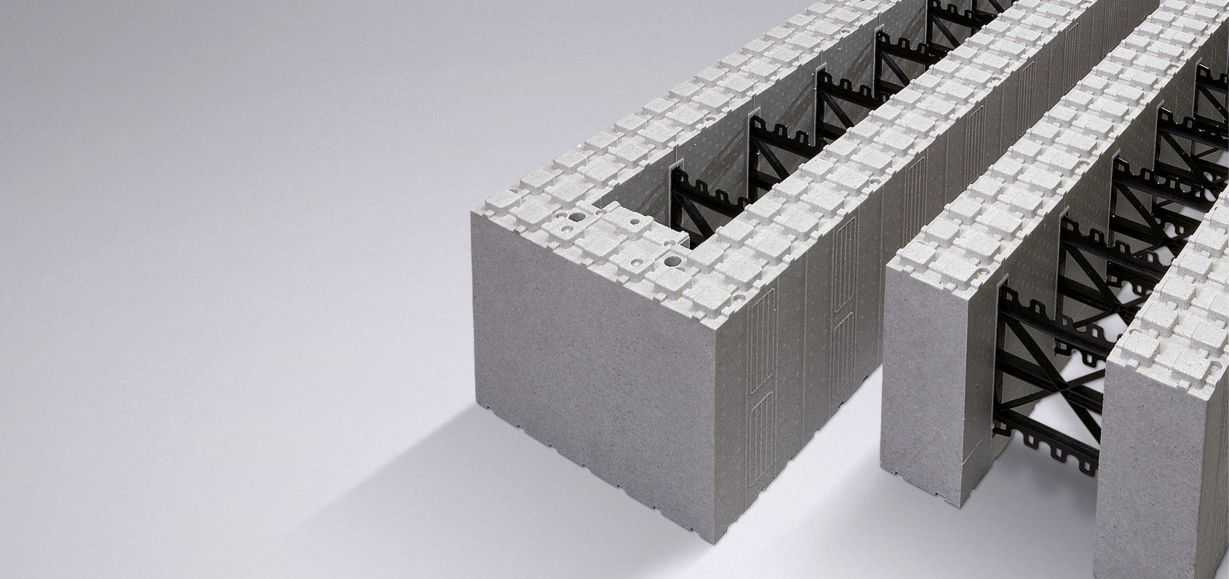

Постоянная теплоизолированная опалубка

Это одна из самых передовых систем опалубки, обеспечивающая постоянную изоляцию. Он также может включать в себя тепловые, акустические, огнестойкие и грызун-устойчивые свойства. Изоляционные бетонные формы (ICF) являются наиболее распространенным типом несъемной изолированной опалубки, в которой бетонные конструкции изолируются полистироловыми плитами, которые остаются на месте после затвердевания бетона.

Несъемная теплоизоляционная опалубка обеспечивает энергоэффективность и устойчивость, способствуя снижению воздействия строительного сектора на окружающую среду.

Классификация опалубки на основе структурных компонентов

Помимо классификации по материалу, опалубку также можно классифицировать по поддерживаемым строительным элементам:

• Стеновая опалубка

• Опалубка для балок

• Опалубка фундамента

• Опалубка для колонн

Все типы опалубки проектируются в соответствии с конструкцией, которую они поддерживают, и в соответствующих строительных планах указываются материалы и требуемая толщина. Важно отметить, что строительство опалубки требует времени и может составлять от 20 до 25% стоимости конструкции. Чтобы снизить стоимость опалубки, учтите следующие рекомендации:

• Строительные планы должны максимально повторно использовать строительные элементы и геометрию, чтобы можно было повторно использовать опалубку.

• При работе с деревянной опалубкой ее следует разрезать на куски достаточного размера для повторного использования.

Бетонные конструкции различаются по конструкции и назначению. Как и в большинстве проектных решений, ни один вариант не лучше остальных для всех приложений; наиболее подходящая опалубка для вашего проекта зависит от конструкции здания.

Nearby EngineersКомпания New York Engineers имеет опыт проектирования MEP более чем в 1000 проектов. Свяжитесь с нами по электронной почте ([email protected]) или по телефону (786) 788-0295212-575-5300 и убедитесь, что системы вашего здания соответствуют нормам.

Типы опалубки (опалубки) для строительства и применения бетона

Опалубка (опалубка) представляет собой временную опору в виде формы для свежего бетона, в которую заливают и отливают бетон в желаемой форме и набирают начальную прочность, окреп и созрел. Опалубка используется различных форм и размеров в соответствии с нашими строительными элементами в виде PCC, RCC Работы в Строительство , Мост, Облицовка тоннелей, Плотина ГЭС, Орошение Головные работы , Санитарно-технические работы, трубопроводы и т.д. в строительных работах она может быть выше, чем у мостов . Для снижения себестоимости формы необходимо спроектировать экономичных видов опалубки и механизировать ее возведение.

Мы должны снять опалубку, когда бетон наберет подходящую прочность. Этот процесс снятия опалубки еще называют зачистка . После снятия формы его компоненты удаляются и могут быть использованы в других строительных процессах или других частях работы. Повторяемый тип компонентов опалубки известен как панельная форма .

Опалубка на основе Материалы:

На основе материалы , Формы бывают следующих видов:

• Форма деревянная,
• Форма фанерная,
• formsteel0,
• Стальная форма,
• Железобетонная форма и
• Обычная бетонная форма.

Кроме того, древесина обычно используется в качестве опалубки, и она также дешева. Но есть возможность коробления, вздутия и усушки бруса — это недостаток бруса.

Уменьшить эти дефекты можно за счет нанесения на опалубку водонепроницаемых покрытий. Это непроницаемое покрытие также способствует снятию изоляции и предотвращает прилипание к бетону.

Стальная опалубка используется для правильной формы и функционирования с достижением эстетического вида

Преимущества стальной опалубки приведены ниже: легкость в стальной опалубке,

Однородная очаровательная и гладкая поверхность при использовании стальной опалубки,

Стальная опалубка обладает высокой жесткостью,

При ее использовании уменьшается усадка или деформация бетона.

Края и другие специальные формы в конструкции легко отливаются с помощью стальной опалубки.

Материалы, используемые в бетоне Опалубка:

1.

Стальная опалубка

Использование стали в опалубке увеличивает первоначальную стоимость, но в долгосрочной перспективе оказывается экономичным, поскольку ее можно использовать повторно большее количество раз , обычно в десять раз больше, чем деревянная опалубка. После использования стальной опалубки дальнейшая отделочная обработка требуется меньше, потому что она обеспечивает отличные открытые бетонные поверхности.

Поскольку сталь не имеет способности впитывать воду, бетон и, следовательно, вероятность образования сотовой поверхности ничтожно мала. Он легко демонтируется и обладает большей прочностью и долговечностью по сравнению с другими.

2.

Опалубка обычная деревянная

Обычно используется для небольших работ, требующих меньшего количества повторений, так как ее первоначальная стоимость меньше. Древесину лучше использовать без сучков, легкую и легко поддающуюся обработке гвоздями без расщепления и хорошо выдержанную. Эти опалубки можно использовать повторно в течение от 10 до 12 раз .

3.

Фанерная опалубка

Использование фанеры в опалубке становится все более популярным, поскольку она представляет собой гладкую поверхность , которая не требует дополнительной отделочной обработки, а также может быть повторно использована от 20 до 25  раз . Фанерой можно обшивать большую площадь, что значительно снижает трудозатраты на монтаж и демонтаж опалубки.

Требование к хорошей опалубке ( Опалубка)

Хорошая опалубка должна удовлетворять следующим требованиям:

• Материал опалубки должен быть дешевым и пригодным для многократного использования.
• Форма должна быть практически водонепроницаемой, чтобы не протекала и не впитывала воду из бетона. Также его усадка и набухание должны быть минимальными.
• Он должен легко выдерживать нагрузку бетона и временную нагрузку заливки, вибрации, уплотнения и отверждения.
• Он должен иметь достаточную жесткость и жесткость, чтобы отклонение было минимальным.
• Как можно скорее он должен быть легким, гладким и легко останавливаемым.
• Все стыки в опалубке должны быть герметичными.
• Опалубка должна опираться на неподвижные опоры.

КОД ПОЛОЖЕНИЕ ДЛЯ СТАНДАРТНОЙ ОПАЛУБКИ (ОПАЛУБКИ)

1. Общие требования:

Опалубка должна соответствовать0217 на остаются достаточно жесткими во время укладки и уплотнения бетона и должны быть достаточно плотными , чтобы остановить утечку жидкости из бетона.

2. Очистка и обработка опалубки:

Весь мусор, особенно стружка, стружка и опилки, должен быть удален из внутренней части опалубки перед укладкой бетона, и поэтому опалубка, соприкасающаяся с бетоном, должна быть очистить и тщательно смочить или прореагировать одобренным составом. Имейте в виду, что этот утвержденный состав не должен соприкасаться с арматурой.

3. Время зачистки:

Ни при каких обстоятельствах опалубка не должна подвергаться удару до тех пор, пока бетон не достигнет прочности, как минимум в два раза превышающей деформацию, которой бетон может подвергаться даже во время удара.

Как можно скорее в течение более длительного времени опалубка должна оставаться в контакте, поскольку она может выдержать отверждение. В нормальных условиях, как правило, при температуре выше 20 ⁰C и при использовании обычного цемента опалубку можно снять после следующих периоды :

1. Для стен, колонн и вертикальных сторон балок – от 24 до 48 часов в зависимости от состояния сторон, рекомендованного ответственным инженером.
2. В перекрытии софитов (опора оставлена ​​под) –   3 дня.
3. Софиты In Beam (опоры оставлены внизу) –   7 дней.
4.  Снятие стоек к плитам: Для плиты пролетом до 4,5 м –            7 дней Для плиты пролетом более 4,5 м  –          14 дней
5. В балках и арках стойки могут быть удалены как:
   • Для элементов Пролет до 6 м    – 14 дней.
   • Для участников Пролет более 6 м — 21 день.

Примечание: Количество стоек, их размеры и положение должны быть такими, чтобы они могли безопасно выдерживать полную нагрузку плит, балок или арок, в зависимости от обстоятельств.

4. Процедура снятия опалубки:

 Во время снятия опалубки помните, что нет ударов или вибрации, которые могут повредить железобетон. Перед снятием софита и стоек необходимо осмотреть бетонную поверхность, при необходимости чтобы определить, что бетон имеет достаточную прочность и затвердел. Должны быть приняты надлежащие меры , чтобы допустить снижение в пределах скорости затвердевания , которое происходит со всем цементом, холодную воду не производить, если это не разрешено проектными расчетами балок.

5. Изгиб:

Как правило, желательно предложить формам изгиб вверх, чтобы убедиться, что балки не имеют провисания после того, как они сохранили свой прогиб, но это не может быть сделано, если это не рекомендовано расчетная конструкция балок.

6. Допуски:

Опалубка должна быть сконструирована таким образом, чтобы внутренние размеры находятся в пределах допуска, указанного проектировщиком.

Нагрузки на опалубку (опалубку)

Помимо собственной нагрузки на опалубку действуют следующие нагрузки:

• Временная нагрузка от труда и т. д. воздействующие на вертикальные или наклонные поверхности опалубки и
• Удар при заливке бетона.
• Вибрационная нагрузка от вибратора во время работы.
• Монтаж Нагрузки из-за подвижного оборудования.
•

 Опалубка (опалубка) для бетонной колонны

Опалубка для колонны проста по сравнению с другими сложными конструкционными элементами.

Опалубка колонны состоит из следующих основных компонентов:

• Обшивка по периметру колонны,
• Боковые и концевые хомуты,
• клинья и
•  Болты с шайбами.

 На рисунке ниже показана деталь опалубки для квадратной колонны.

Рис. 1. Опалубка для квадратной или прямоугольной колонны

В этой опалубке боковые хомуты и торцевые хомуты содержат по два номера и идеально размещаются рядом с вершиной колонны. Как правило, двусторонние хомуты имеют относительно тяжелую секцию и идеально соединены двумя длинными болтами диаметром 16 мм . Между болтами и концевыми хомутами вставлены четыре клина, по одному на каждый угол. Обшивка крепится гвоздем к вилки .

На рис. 2 ниже показаны опалубки для восьмиугольных и круглых колонн.

Рис.2. Типовое сечение восьмиугольной и круглой колонны

Опалубка для балочного и плитного перекрытий

Рисунок .3. показана опалубка для балки и плиты перекрытия . Как показано на рис., плита является непрерывной по ряду балок. Плита опирается на обшивку толщиной 2,5 см, уложенную параллельно наиболее балкам. Обычно обшивка держится на деревянных рейках, которые укладываются между балками на некотором подходящем расстоянии.

Чтобы уменьшить прогиб, латы также можно подпирать в середине пролета через балки. В боковых формах бруса используется обшивка толщиной 3 см. Нижняя обшивка балочной формы может иметь толщину от 5 до 7 см.

Рис. 4. Опалубка для балок и перекрытий – сечение Рис. 5. Опалубка в балках и плитах перекрытия – сечение поперек балок

Концы реек опираются на ригель, который крепится к планкам по всей длине длина. Бутсы 10 см x 2 см до  три см крепятся к боковым опалубкам на таком же расстоянии, как и между рейками, чтобы к ним можно было также прикрепить рейки. Берег или стойка соединены с верхним деревом через скобы. В нижней части лемеха над подошвой предусмотрены два клина из твердой древесины.

Бетонная опалубка лестницы (опалубка)

Как показано на рис. 6. В бетонной опалубке лестниц используются следующие компоненты: Поперечные балки, струны, ребра жесткости, подступенки, настил, буклет, обрезанные струны, подвесы, доски, распорки и т. д.

Доски подступенков имеют толщину от 4 до 5 см и равны высоте подступенка. Эти доски скошены внизу, чтобы можно было заглаживать всю поверхность ступени.

 Доски подступенка устанавливаются после фиксации арматуры на месте. Ступени оставляют открытыми для бетонирования и вибрации. Обычно, как показано на рис., элемент жесткости прикрепляется к поперечным балкам через настил. Вы можете увидеть все детали на этих диаграммах 5. и 6. ниже:

Рис. 6. Опалубка для лестниц – вид в разрезе

 Опалубка (опалубка) для стен

На рис. 26.5 показана фиксированная форма для стен. В стеновой опалубке используются следующие компоненты : Колья, Клин, Шпильки, Подошва, Блокирующие элементы, Углы, Витая проволока, Распорка, Бетонный отбойник и т. д.

Используется обшивка указанной толщины. Доски крепятся к стойкам 5 см x 10 см , известным как шпильки или солдатики, на расстоянии примерно 0,8 м друг от друга. Горизонтальный китов размера 7,5 см х 10 см крепятся к стойкам через соответствующие промежутки. После этого вся сборка подвешивается, как показано на рис., с использованием распорок 7,5 см и 10 см.



Рис. 7. Опалубка для стены – Неподвижный тип Рис. 8. Опалубка для стены – Подвижный тип стены

Две створки разнесены на расстояние, равное толщине стены, за счет бетонирования высотой 5 см. кикер внизу и проставки 2,5 см х 5 см прибиты к стойкам.

На рис. 26.6 показана движущаяся форма стены. В них формы состоят из панелей размером 0,6 м х 1,8 м, что облегчает обращение с ними и их зачистку.

 Как правило, обшивка не используется, используется только фанера 15 мм. Панели устанавливаются таким образом, и , что нижние панели часто снимаются, когда бетон является прочным и используется выше стены.

 Рамка размером 5 см x 10 см используется для Ply жалюзи . Очень важно закрепить панели центральным и двумя торцами шпильками. Каждая стойка состоит из двух кусков бруса 5 см х 15 см, скрепленных друг с другом.

Концевая распорка каждой панели крепит соседнюю панель . Борта перевернуты для I подъема; для последующих подъемов болты проходят через отверстия, сформированные для предыдущего подъема.

Для быстрого возведения стены постоянной толщины используется непрерывно поднимающаяся форма, широко известная как скользящий затвор. Затвор может подниматься со скоростью от 15 до 30 см в час в зависимости от скорости твердения бетона. Либо 9Для подъема опалубки можно использовать гидравлический домкрат 0217 или ручной винтовой домкрат.
