Как нарисовать план дома в программе на компьютере или в режиме онлайн

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Вернуться к оглавлению

Содержание материала

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

   Пример чертежа фасада дома и планировки

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

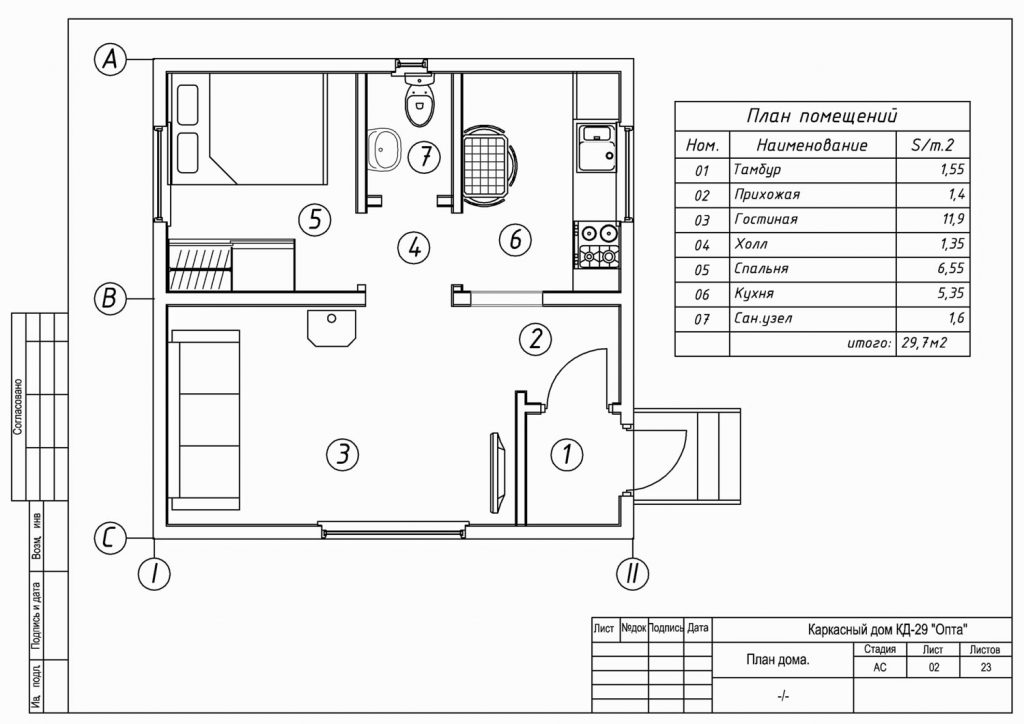

   Пример экспликационного номера помещений

На плане дома показываются:

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Вернуться к оглавлению

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

• краски;
• обоев;
• шпаклевки.

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.

Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

• Санузла;
• Всех комнат;
• Кухни;
• Перегородок.

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:
  • Ванной 4 метра;
  • Туалета;
  • Газовой плиты;
  • Водопровода;
  • Вентиляции;
  • Лестничных клеток.

Каждому объекту присваивается номер. Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.
