Вентиляция кровли и подкровельного пространства в статье специалистов Славдом

Полезная информация

Cannot find ‘useful’ template with page »

Крыша является одной из самых важных и ответственных частей здания, которая подвержена влиянию многих неблагоприятных факторов как снаружи, так и изнутри здания. Если с различными природными явлениями, такими как дождь, снег, град и порывистый ветер все очевидно понятно, то о внутреннем воздействии на кровельный пирог стоит рассказать более подробно. Особое внимание в конструкции скатных крыш следует уделять вентиляции подкровельного пространства. Именно правильно организованная вентиляция подкровельного пространства в конструкции крыш способствует длительной эксплуатации здания и улучшает микроклимат в доме. Рассмотрим 2 основные задачи подкровельной вентиляции:

Выведение водяных и бытовых паров, конденсата, попадающих под крышу из внутренних помещений;
Выравнивание температурного режима подкровельного пространства.

Данные задачи лежат в основе устройства именно скатных крыш. Для понимания определения подкровельной вентиляции рассмотрим для начала способы утепления крыш в зависимости от своего назначения. По типу утепления крыши разделяются на мансардные и чердачные.

В случае мансардных крыш утепление располагается в теле стропил (по скатам крыши), рис.1

Мансардное утепление

В случае холодного чердачного пространства утепляется перекрытие (горизонтальное утепление), рис.2

Чердачное утепление по перекрытию

Стоит отметить также, что существует и вариант с комбинированным утеплением. Данный вариант содержит в себе как мансардную, так и чердачную части крыши (рис.3)

Отличительной особенностью в вентиляции подкровельного пространства мансардного и чердачного помещения следующее. В конструкции мансардного утепления присутствует вентиляционный зазор между основным покрытием кровли и утеплителем.

Вентиляция мансардной крыши через вентиляционный зазор (рис.4)

Вентиляция чердачного помещения через слуховые окна (свободное проветривание) (рис.5)

Величина вентиляционного зазора определяется высотой бруска обрешетки. Минимальный рекомендуемый вентиляционный зазор для скатных крыш при устройстве мансард составляет 40 мм.

Основные требования по вентиляции отражены в СП 17.13330.2011 («КРОВЛИ» Актуализированная редакция СНиП II-26-76):

4.4 Кровли из волнистых листов, в том числе профилированных, металлических листов, штучных материалов (черепицы, плитки) на утепленных совмещенных покрытиях следует предусматривать вентилируемыми с образованием между слоем теплоизоляции и кровлей зазора (вентиляционного канала), сообщающегося с наружным воздухом на карнизном, хребтовом и коньковом участках, а по теплоизоляции из волокнистых материалов – ветро-гидрозащитную мембрану.

Во избежание образования со стороны холодного чердака конденсата на поверхностях вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, слуховые окна, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.

4.5 Высота вентилируемых каналов и размеры входных и выходных вентотверстий канала зависят от уклона, площади кровли и влажности внутренних слоев крыши.

Уклон кровли, град (%)	Высота вентканала для вывода парообразной влаги, мм	Высота вентканала для вывода парообразной и строительной влаги, мм	Размер входных вентотверстий канала	Размер выходных вентотверстий канала
5 (9)	100	250	1/100	1/200
5 – менее 25 (9 – менее 47)	60	150	1/200	1/400
25 – 45 (47 – 100)	40	100	1/300	1/600
45 (100)	40	50	1/400	1/800
Примечания: Высота вентиляционного канала принята для длины ската не более 10 м; при большей длине ската высоту канала увеличивают на 10 % м либо дополнительно предусматривают установку вытяжных устройств (аэрационных патрубков). Минимальный размер входных отверстий канала (на карнизном участке) – 200 см 2 /м. 3 Минимальный размер выходных отверстий канала (на коньке) – 100 см 2 / м

Таким образом, для обеспечения достаточной вентиляции подкровельного пространства необходимо предусмотреть беспрепятственный впуск воздуха в карнизной части и выпуск воздуха в верхних частях кровли, а также во всех «мертвых» зонах и непроветриваемых карманах. Для впуска воздуха по карнизным частям кровли предусматривается или открытый доступ воздуха (рис.6) или доступ воздуха через подшивку свесов кровли. Доступ воздуха может осуществляться как через декоративную подшивку карнизного свеса с перфорацией, так и через специально предусмотренные технологические отверстия или решетки (рис. 7.1, 7.2, 7.3).

Рис. 6

Рис.7.1, 7.2, 7.3

Выпуск воздуха должен осуществляться через специальные кровельные элементы.

Например, для обеспечения вентиляции конька при устройстве мягкой кровли применяется элемент коньковой вентиляции RidgeMaster (рис. 8)

Для улучшения вентиляции в коньковой зоне в зависимости от типа кровельного покрытия применяют специальные дефлекторы, проходки и вентиляционные выходы. Располагают их как можно ближе к коньку, не далее, чем 0,5м от оси конька.

При устройстве мягких кровель обязательным условием является также устройство разреженной обрешетки для образования единой венткамеры (плоскости проветривания) по всей поверхности крыши, а также прорези в ендовой обрешетке, для исключения воздушных карманов.

На вальмовые скаты, а также перед трубами, мансардными окнами и перед прямыми примыканиями рекомендуется также устанавливать точечные элементы вентиляции для выпуска воздуха.

Пренебрежение элементами вентиляции при монтаже, а также не осознавание масштабов последствий в дальнейшем может выдать очень печальную картину, вплоть до полной перестройки крыши. Дело в том, что недостаточная вентиляция или полное ее отсутствие вызывает застой воздуха в подкровельном пространстве и как следствие ряд возможных проблем:

образование и накопление конденсата в вентиляционной камере, поражение деревянных конструкций крыши биоорганизмами, сокращение срока службы и снижение несущей способности крыши вплоть до ее обрушения;
протечки кровли, образование плесени и грибков в интерьере;
перегрев внутренних помещений в теплое время года; затраты на кондиционирование;
таяние снега на кровле в зимний период и образование наледей в карнизных частях с обрушением водостоков и значительными повреждениями кровли;
наиболее печальным явлением может быть намокание утеплителя, его сползание вниз и проседание, образование «мостиков холода» и больших щелей для проникновения холодных воздушных масс; затраты на отопление;

В качестве примера можно приводить множество фотографий объектов, которые пострадали именно от несоблюдения технологии и норм по вентиляции кровли.

Примеры:

Гниение деревянных конструкций

Прогнивание фанеры ОСП (отсутствие вентиляции в коньковой зоне)

Образование сосулек в мансардном помещении, образование плесени

Образование наледи при отрицательной температуре окружающего воздуха, обрушение водосточных желобов.

Другие статьи

Направления: Строительные блоки, вентканалы

Технология кладочных работ из поризованных блоков POROTHERM

Блоки POROTHERM, изготовленные из глины, воды и …

Все статьи направления

Расчет материалов

Доставка от 3,5 часов

Работаем 7 дней в неделю

Внутренний контроль качества сервиса

Вентиляция подкровельного пространства: устройство, разновидности

Чем грозит отсутствие подкровельной вентиляции

Наиболее важные функции

Устройство

Как обеспечить циркулирование воздуха и непрерывность вентилируемого контура

Типы аэратоэлементов

Надежность, эксплуатационный срок кровли, а также ее экономичность определяется составляющими элементами конструкции, будь-то слои кровельного пирога, покрытие либо несущая конструкция. Любая из конструктивных ошибок либо нарушение технологии чревато деформацией кровли и всего строения.

Можно только приветствовать внимание, которое уделяют застройщики устройству тепло-, гидроизоляции и ветрозащите. К сожалению, при этом они довольно часто не придают должного значения такому важному элементу, как вентиляция подкровельного пространства.

Казалось бы, что в ней такого необходимого? На первый взгляд, особенно с позиций простого обывателя, – ничего. Действительно, трудно представить, что под крышей сухого только возведенного либо отремонтированного дома может образоваться влага. К тому же было время, когда вентилирование кровли осуществлялось практически за счет слуховых окон. Да и в загородном строительстве до последних пор особой необходимости в этом не было, так как, в отличие от современных герметичных домов, воздух свободно циркулировал через имеющиеся в кровельном пироге и его стенах щели.

подкровельная вентиляция фото

Чем грозит отсутствие подкровельной вентиляции ↑

В соответствии с законами физики теплый воздух подымается вверх в чердачное помещение либо мансарду и концентрируется на самом верху конструкции – под кровлей. Таким образом в холодные зимние дни снег, осевший на теплых участках кровли, подтаивает. В результате происходят следующие процессы:

протечки через кровельные стыки, вызванные подпором талых вод;
неорганизованный водосток, из-за которого увлажняется и загрязняется фасад;
образуются сосульки, водосток забивается льдом, поскольку талая вода, которая стекает по кровле, в районе карнизов, то есть на холодных участках, замерзает.

Когда столбик термометра опускается ниже нуля, проблемы начинаются и с внутренней стороны – из-за разницы между наружной и внутренней температурами влага, которая содержится в воздухе конденсируется на холодной поверхности. Образовавшаяся влага стекает в кровельный пирог, армирующие конструкции, а также балочные перекрытия. Чередующиеся циклы «замерзание-оттаивание» постепенно разрушают их, снижают эффективность теплоизоляции, создают благоприятную среду для образования грибковой плесени.

Отсутствие вентиляции подкровельного пространства металлочерепицы вызывает коррозию крыши. Прежде всего начинают корродировать участки, на которых заводское покрытие в процессе монтажа или эксплуатации было повреждено.

Летний период также сопряжен с негативными явлениями, к примеру, перегрев кровли, который в паре с УФ-излучением сокращает эксплуатационный срок кровли, а использование мансардного помещения становится проблематичным.

Традиционное использование слухового окна для вентилирования воздуха в основном малоэффективно. Что же касается вентиляции подкровельного пространства мансарды, то подобное решение здесь вообще неприменимо.

Последствия недостаточного вентилирования могут проявиться достаточно рано примерно через 5–6 месяцев в виде неприглядных разводов и пятен, выступивших на отделке изнутри.

Внимание!

По мере коррозии конструкций из металла и гниения деревянных встает вопрос преждевременного ремонта либо полной замены кровли.

Наиболее важные функции ↑

Современная вентиляция организована на основе следующих положений:

доступ холодного воздуха должен быть снизу, а выходить он должен сверху;
максимальную эффективность обеспечивает движение воздуха во всем подкровельном пространстве.

Она направлена на выполнение следующих задач:

удалить остаточный пар, который проникает в под кровлю из расположенных ниже жилых помещений;
стабилизировать температуру на всей площади крыши, благодаря чему можно исключить такие нежелательные последствия, как наледь и сосульки, образованные в районе карнизов и свесов;
предотвращает образование конденсата с внутренней стороны кровли;
уменьшает воздействие ультрафиолета на кровельное покрытие кровли, иначе говоря, температура в помещениях понижается, уменьшая тем самым общие затраты на кондиционирование дома.

Устройство ↑

При холодной крыше

Это наиболее простой случай решения проблемы, поскольку чердачное помещение позволяет свободно перемещаться большим объемам воздуха. Отдушины, расположенные под карнизами, под коньковой планкой, в фронтонах дают возможность воздушным массам циркулировать за счет естественной конвекции:

холодный воздух затягивается в чердачное помещение снаружи сквозь карнизные отдушины;
теплый воздух подымается от потолочного перекрытия жилого помещения вверх под кровлю и выходит наружу посредством коньковых отдушин.

Конечно, таким путем невозможно полностью нивелировать перепад температур поверхности кровли с наружной и внутренней стороны, однако, обычно его бывает недостаточно для образования конденсата с внутренней стороны чердака.

Как правило, количество отдушин, расположенных по верху и низу ската скатных крыш простой конфигурации – одинаково. Единственное условие, при котором обеспечивается нормальная циркуляция воздушного потока, что суммарная площадь отдушин должна составлять порядка 0,33% или ⅟300 от площади ската.

Для теплой крыши

Вентиляция мансарды – несколько сложнее. В подобной конструкции воздух не может свободно циркулировать, поскольку оно почти целиком занято мансардными помещениями.

Циркуляцию воздуха в жилой мансарде, расположенной в подкровельном пространстве, обеспечивает конвективный поток, направленный от карниза в сторону конька. Чтобы он беспрепятственно прошел этот путь, в кровельном пироге между слоями тепло- и гидроизоляции создают дополнительное пространство, используя контробрешетку и обрешетку. Зазор должен иметь высоту не меньше 5 см.

Затем в пространстве под кровлей формируют вентилируемый контур, то есть обеспечивают приток воздуха, а также выход его с парами:

приток: карнизный свес по низу крыши, далее, окна мансарды (над ними), ендова либо другие, где контур прерывается;
выход : конек, окна мансарды (под ними), места примыканий, то есть там, где их необходимо сделать специально.

Внимание!

Важно обеспечить непрерывность контура, чтобы исключить образование «застойных зон», мест возможного скапливания конденсата.

вентиляция мансарды

Как обеспечить циркулирование воздуха и непрерывность вентилируемого контура ↑

Рынок материалов для кровель предлагает застройщикам особые элементы, повышающие эффективность системы. Одни из них усиливают интенсивность воздушного потока, другие формируют вход /выход для него. Их называют аэраторами либо аэроэлементами.

Типы аэратоэлементов ↑

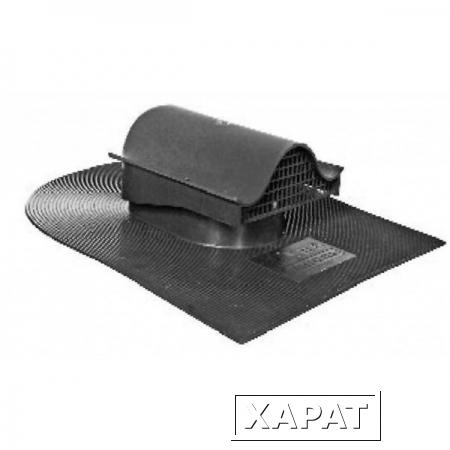

Точечные аэраторы, которые устанавливаются на отдельных участках ската (скатные) или конька (коньковые).

Скатные устанавливают:

на участках, где требуется усилить поток воздуха. Как правило, это ендова или хребты на длинных либо конструктивно сложных скатах;
восстановить поток воздуха на участках, где контур прерывается, скажем, в районе окна мансарды. В подобных случаях монтируют два аэратора: один до разрыва, другой – после. Их количество рассчитывают в зависимости от площади и конструктивных особенностей данной крыши.

Коньковые – устанавливают, как следует из их названия на кровельном коньке. Функционально они играют ту же роль, что и скатные, то есть создают либо усиливают воздушный поток.

Одним из лучших изделий этого типа, к примеру, является vilpe финского производителя SK TUOTE. С помощью одного такого выхода можно вентилировать примерно 50 кв.м. Они подходят к любому типу покрытия, то есть с их помощью выполняется подкровельная вентиляция для металлочерепицы, мягкой, натуральной черепицы и т. д.

Отличаются аэраторы только своими проходными элементами. При их изготовлении используют ударопрочный полипропилен, который отличается высокими антикоррозийными качествами. К тому же он в состоянии выдержать вес человека. Большое разнообразие форм, оттенков и размера позволяет вписать эти изделия в дизайн крыши.

Непрерывные аэраторы предназначены для обеспечения непрерывной вентиляции вдоль полной длины конька. Их практически невозможно различить на кровле, поскольку аэраторы сверху закрыты материалом покрытия кровли. Эти изделия снабжены встроенными фильтрами, сетками для вентиляции подкровельного пространства, которые защищают конструкцию от попадания насекомых, осадков даже при ураганном ветре.

На заметку

Если говорить о стоимости подобных систем, то с учетом установки она составляет малую часть стоимости кровли – порядка нескольких процентов, в то время как ремонт кровли из-за их отсутствия обходится в десятки раз дороже.

Вентиляция кровли и подкровельного пространства

Основные задачи вентиляции кровли
Виды вентиляции кровли
Вентиляция кровли из металлочерепицы
Вентиляция кровли из профнастила

Крыша — важнейшая часть любого дома. Именно крыша принимает на себя удар со стороны всех природных невзгод и атмосферных явлений. Для благоприятного микроклимата внутри постройки, защиты конструкций от разрушающего воздействия влаги и пара, а также для сокращения расходов на отопление и кондиционирование, кровля и подкровельное пространство должно «дышать».

Именно поэтому вентиляция кровли является очень важным этапом при строительстве крыши.

Кровельные вентиляционные системы можно устанавливать на готовые кровельные покрытия, на крышу с любым уровнем ската. Вентиляционные элементы системы (которые служат для установки и герметизации вентиляционных коммуникаций) применяются для проветривания подкровельного пространства, а также естественной вентиляции помещений.

Существует два типа элементов вентиляции: проходные и выходы вентиляции. Первые обеспечивают герметичность выходов дымоходных труб антенн. А вторые отводят воздух из помещения.

Основные причины появления конденсата

Конденсат — влага, которая появляется на внутренней поверхности кровли, в результате охлаждения пара. Основная причина этого явления — колебания среднесуточной температуры воздуха.

Если под кровлей при монтаже использовались гидроизоляционные пленки, то часть конденсата будет выводиться наружу, а часть — собираться под крышей.

Также конденсат появляется из-за теплого воздуха, который поднимается из помещений к крыше. Появившаяся вследствие этого влага будет разрушать утеплитель, кровельные конструкции и провоцировать появление плесени и грибка.

Задачи вентиляции кровли

Система вентиляции кровли должна выполнять следующие задачи:

Выветривание водяного пара. Отсутствие водяного пара не даст ему сконденсироваться на какой-то поверхности и тем самым вызвать её разрушение.
Урегулирование температуры кровли. Кровельные вентиляционные выходы должны поддерживать одинаковую температуру по всей крыше, тогда не будут образовываться сосульки и наледи после таяния снега.
Уменьшение количества тепла после прогрева крыши солнцем. Проветривание не даст подкровельному пространству сильно перегреваться в солнечные дни.

Вентиляционный выход на крышу должен обязательно присутствовать, если в доме находится вытяжка или другая принудительная вентиляция. Также нужен выход и для стояка канализации, чтобы в доме не было неприятных запахов. Выход фановой трубы и трубы стояка соединяет гофра с переходным кольцом. Колпак на вентиляционную трубу не надевается во избежание образования наледи.

Виды вентиляции кровли

Вентиляция кровли любого дома обычно осуществляется методом естественного движения воздуха в подкровельном пространстве.

Существует несколько способов, какими можно обеспечить естественную вентиляцию кровли дома:

вентиляция конька двухскатной крыши,
карнизная вентиляция,
штучные элементы с вентиляционными отверстиями,
коньки специальной конструкции,
вентиляционные зазоры, которые предусматривают при монтаже кровли,
слуховые окна на чердаке.

Также, можно рассматривать и организацию принудительной системы вентиляции с использованием турбин или дефлекторов. Они монтируются таким образом, чтобы была возможность вытягивать воздух непосредственно из подкровельного пространства.

Способ вентиляции также зависит и от назначения подкровельного пространства. Для нежилых чердаков вполне достаточно отверстий вдоль свесов и конька, а также фронтонных окон. Для вентиляции мансарды часто дополнительно используются аэраторы — элементы, которые повышают воздухообмен.

Если конструкция крыши предусматривает небольшой угол наклона скатов, нужно позаботиться о защите вентиляционных отверстий от снежных заносов. Обычно в этих случаях вместо вытяжных отверстий используются трубы, длина которых выбирается выше снежного слоя.

Вентиляция кровли из металлочерепицы

Непрерывная вентиляция крыши из металлочерепицы обеспечивается во время монтажа кровельного пирога и заключается в том, что между кровельным материалом и термоизоляцией оставляется промежуток до 5 см.

Нижний слой утеплителя проветривается благодаря щели толщиной 5 см до обрешетки. Чтобы обрешетка не промокла, под конек подкладывается уплотнитель.

Основу крышной вентиляции в данном случае составляют вентиляционные трубы и вентиляционные выходы. Высота трубы должна быть 50 см и более. На каждые 60 кв. метров площади крыши устанавливается 1 труба как можно ближе к коньку.

Самый важный момент в установке точечной вентиляции на крышу из металлочерепицы — это сделать прорезь нужного размера и герметичный монтаж трубы. Если устройство собрано правильно, в соответствии с аннотацией, то место примыкания к крыше будет заизолировано от попадания дождя или снега.

В районах с обильными снегопадами зимой устанавливают трубы длиной до 65 см. Места примыкания труб к кровле герметично закрывают. Когда кровля пологая, а скаты длиной более 6 м, оборудуют вентиляционные примыкания.

Вентиляция конька крыши под металлочерепицу обеспечивается коньковой доской, разделяющей два крышных ската. С одной стороны воздух беспрепятственно выходит, предупреждая образование конденсата.

Вентиляция кровли из профнастила

Вентиляция крыши из профнастила организовывается естественным методом, схожим с вентиляцией крыши из металлочерепицы.

В зоне карнизного свеса воздух проникает в поднастиловое пространство, свободно проходит вверх до конька и отводится шатровым коньком. Если конек не длиннее 10 м, через торец.

Вентиляция поднастилового пространства крыши из профнастила обеспечивается установкой на слой гидроизоляции вентиляционных реек. Самая нижняя рейка возле карниза должна быть толще остальных на 50%.

Гидроизоляцию не дотягивают до конька крыши, чтобы, обеспечивая качественную вентиляции крыши из профнастила, не препятствовать выходу паров. А затекание воды снаружи предотвращается уплотнением конька системой «топ-ролл». Можно также установить вентиляционный конек крыши под профнастил или металлочерепицу.

Вентиляция подкровельного пространства мансарды

К основным задачам вентиляции подкровельного пространства относят: удаление остаточного водяного пара, предотвращение накапливания конденсата и равномерное распределение температуры по всей площади скатов.

Правильно организованная циркуляция воздуха позволяет исключить разрушение кровли изнутри, сохранить теплоизоляционные свойства кровельного пирога, снизить расходы на кондиционирование дома в жаркое время.

Помимо защитной функции (сохранения и продления срока службы кровельных материалов) вентиляция мансарды поддерживает на оптимальном уровне микроклимат в помещении, что особенно актуально при эксплуатации его в качестве жилого.

Выбор и размещение вентиляционных конструкций проводится на этапе строительства с обязательным учетом типа крыши и используемых стройматериалов.

Возможные проблемы

Отсутствие или недостаточно эффективная циркуляция воздуха приводят к неизбежному накапливанию конденсата в кровельном пироге. Это является основной причиной образования грибка и как следствия разрушения деревянных конструкций, коррозии металлических элементов, намоканию утепляющего слоя и резкому ухудшению его свойств.

Признаки нерабочей или недостаточной вентиляции проявляют себя уже через 6 месяцев после ввода кровли в эксплуатацию.
В худшем случае наблюдается налель на карнизах и свесах уже в первую зиму. Косвенным признаком ухудшения работы вентиляционной системы является возрастание энергозатрат на отопление и кондиционирование здания.

Принцип движения воздушных потоков

Система циркуляции работает по принципу конвекции – теплый конденсационный пар выводится наружу. Для этого в пространстве между гидроизоляцией и непосредственно кровлей предусматривается вентилируемый контур – зазор высотой от 50 мм.

Для поступления воздуха извне выбираются участки, закрытые от осадков: карнизный свес, вдоль ендовы или конька, под оконными рамами.
Вывод влажного воздуха происходит в верхних точках, также организованных искусственно.

Число и площадь таких отверстий зависят от типа крыш: для простой скатной кровли количество точек для поступления и вывода воздуха одинаковое (ориентировочно они занимают 1/300 часть от общей поверхности кровли), на сложных конструкциях возможна установка принудительной вентиляции.

Главное требование – непрерывность воздушного потока и отсутствие зон простоя. Рекомендуется продумать заранее расположение обрешетки, использовать бруски разной высоты и организовать доступ воздуха ко всем участкам кровли.

Мостик холода и мостик тепла

Упомянутые зоны застоя приводят к нарушению процесса теплообмена на проблемном участке. Следующим этапом идет скопление конденсата в минвате и потеря ею утепляющих свойств, визуально это проявляется в появлении на этом участке грибка, вздутии обшивки.

Даже при отсутствии открытого попадания влаги внутри кровельного пирога возможны проблемы из-за неравномерного распределения температуры: летом этот участок прогревается сильнее остальных, зимой промерзает первым и начинает абсорбировать конденсат. Такие ошибки необходимо исправлять сразу после обнаружения (при условии подходящих погодных условий).

Для этого разбирается или смещается обрешетка и просушивается утеплитель, проверяется герметичность пароизоляции, и главное, — устраняется причина застоя воздуха.

Вентилируемый конек

Данная конструкция находится в верхней точке крыши и обеспечивает организацию восходящего потока и вывод влаги из подкровельного пространства.

Вентилируемый конек размещается под коньковой плиткой, в качестве верхнего покрытия могут использоваться любые стройматериалы. Оптимальная величина образующегося воздушного зазора составляет 30-50 мм, этого достаточно для охлаждения пространства в летнее время и защиты утеплителя от внешнего холода в зимнее.

Воздушный поток в коньке циркулирует непрерывно, для предотвращения забивания его мусором используют специальную сетку или пористый материал.

На простой скатной крыше устанавливается один конек и этого достаточно, на многоскатных требуется установка аналогичных конструкций в верхних точках и организация дополнительных вентиляционных выводов.

Читайте также: устройство коньковой вентиляции для мягкой кровли

Аэраторы, вентиляционные трубы

Элементы, усиливающие циркуляцию воздушного потока, называют аэраторами, конструктивно они разделяются точечные (устанавливаемые на отдельных участках кровли) и непрерывные (по всей длине кровли).

Точечные в свою очередь разделяется на скатные и коньковые, первая разновидность используется на хребтах, ендовах и местах прерывания внутреннего зазора. Непрерывные аэраторы обычно задействуют по всей длине конька, нередко они выполняют роль уплотнителя между коньковой плиткой и рядовой.

Вентиляционные трубы используются для вывода несвежего воздуха из внутренних комнат дома и непосредственно чердака или мансарды. Они должны быть надежно изолированы от промерзания и попадания внутрь влаги, на вытяжных участках устанавливаются дефлекторы.

Вентиляция проблемных зон

Помимо конька потребность в усилении вентиляции возникает на участках скопления влаги на крыше: ендовах, водосточных воронках, капельниках, особенно это ощущается на крышах с длинными скатами. Категорически не рекомендуется просверливать стропила, это не приведет к нужному эффекту и лишь снизит их несущую способность.

На крышах с большим углом наклона (выше 45°) вдоль ендовы устанавливаются специальные точечные аэраторы, на более пологих этот способ не подходит. В данном случае рекомендуется организация принудительной вентиляции (впрочем, как и для всех крыш со сложной формой).

Вне зависимости от расположения все вентиляционные отверстия защищаются специальными элементами от попадания мусора и периодически проверяются.

плюсы и минусы разных систем » Вcероссийский отраслевой интернет-журнал «Строительство.RU»

30.12.2014 Технология

Поисковые теги: Источник фото:

Если строго соблюдать технологию и выполнять все требования, предъявляемые к вентиляции подкровельного пространства, кровля дома прослужит долго

Для дальнейшего чтения материалов, пожалуйста, зарегистрируйтесь или войдите.

Конструкция кровли — достаточно сложное инженерное сооружение. Чтобы ваш дом служил как можно дольше, система подкровельного пространства в обязательном порядке должна быть вентилируемой.

При проектировании и возведении кровельной конструкции следует учитывать необходимость воздухообмена. Иначе деревянные детали несущего каркаса — стропила, обрешетки — со временем подвергнутся биопоражению, а проще говоря, гниению. Кроме того, влага, скапливающаяся в невентилируемых подкровельных пространствах, нанесет вред и утеплителю, который от избыточной влажности потеряет свои теплоизоляционные свойства и придет в негодность.

Как избежать проблем

Впрочем, всех подобных напастей можно избежать — достаточно правильно организовать систему свободной циркуляции воздуха. Тогда и стропила, и обрешетка, и утеплитель будут сухими и прослужат значительно дольше. Уже на стадии проектирования подкровельного пространства необходимо предусмотреть специальные отверстия и зазоры. И при этом нужно предусмотреть, чтобы они не стали местом для попадания и скапливания осадков.

Специалисты уверяют, что грамотная конструкция кровли и подкровельного пространства поможет нивелировать отрицательные последствия. Так, по словам руководителя направления ЖКХ компании «Технониколь» Ивана Дегтярева, одной из основных причин повреждений и разрушения конструкций здания является влага, находящаяся в толще конструкции или на ее поверхности. В толщу конструкции влага может попадать разными способами. Один из них — увлажнение за счет конденсации водяного пара. «Особенно этот фактор проявляется в многослойных конструкциях, в том числе в совмещенных крышах, — рассказал нам Иван Дегтярев. — Чтобы избежать этой проблемы, в таких конструкциях устраивают воздушную вентилируемую прослойку. Воздух, проходящий через эту прослойку, уносит большую часть водяного пара. Это и есть система вентиляции конструкции, а поскольку циркуляция воздуха происходит в основном за счет перепада высот в прослойке, то такая система называется естественной».

Варианты вентиляции подкровельного пространства определяются типом крыши, которая, как известно, бывает скатной или плоской. В скатной крыше, как правило, вентилируемая прослойка — сплошная, проходящая под всей поверхностью кровли. В этом случае достаточно просто организовать эффективное проветривание прослойки. Приточные отверстия располагаются в карнизной части, а вытяжные — в коньковой, и именно за счет перепада высот в прослойке обеспечивается хорошая циркуляция воздуха.

В плоских же крышах организовать систему вентиляции несколько сложнее: здесь используется канальная система вентиляции, в толще крыши устраиваются специальные каналы. Воздух попадает в эти каналы через продухи, сделанные в верхней части наружных стен здания, или, чаще всего, через кровельные аэраторы, установленные на кровле.

Практические советы специалистов

Рассмотрим подробнее устройства этих систем. Вентиляция подкровельного пространства конструктивно состоит из самой прослойки и из приточно-вытяжных отверстий. В скатных крышах прослойка формируется контробрешеткой, в плоских — каналы устраиваются в теплоизоляционном слое или в основании под кровельным ковром — в цементно-песчаной стяжке. Для формирования каналов в плоских крышах могут использоваться специальные теплоизоляционные материалы. Для приточно-вытяжных отверстий в зависимости от типа кровли применяются специальные доборные элементы, например кровельные аэраторы, специальные коньковые элементы и т. п.

По мнению Ивана Дегтярева, в скатных крышах значительно проще организовать естественную вентиляцию прослойки. А вот вентиляция плоских крыш и их обустройство, напротив, достаточно сложное и трудоемкое дело, поэтому такие системы встречаются реже.

Если при расчете и устройстве вентилируемой прослойки были допущены ошибки, воздух в ней будет застаиваться и не сможет уносить необходимое количество пара. В плоских крышах возможны ошибки в определении размеров и количества каналов — в таком случае из кровельного пространства будет удаляться не вся влага. Накопление влаги приводит к снижению свойств конструкций, в первую очередь теплотехнических. В конечном счете большое количество влаги может обернуться разрушением всей конструкции.

Ряд практических советов по устройству вентиляции межкровельного пространства нашему журналу дала Елена Горбунова, технический консультант по продукции компании «Вилпе»:

— В небольших домах с холодным чердаком, двускатной крышей и длиной по коньку не более 8 м достаточно сделать окошки 40 на 40 см в торцах чердака. При скатных кровлях более сложной конфигурации или межстропильном утеплении необходимо обеспечить вход воздуха снизу, из-под карнизного свеса, и выход — в районе конька.

По словам специалиста, выход делается аэраторами, дефлекторами или вентилируемым коньком. Последний применяется по всей длине там, где толщина снежного покрова на кровле у конька не превышает 2—3 см. Аэраторы же ставятся равномерно вдоль конька из расчета 1 шт. на 40 кв. м кровли при снежном покрове не больше 15—20 см. В снежных же регионах ставятся дефлекторы высотой 20, 30, 50 см.

Напомним, что на скатных кровлях с помощью вентиляции удаляется пар, выходящий из утеплителя. Плохая вентиляция приведет к образованию грибка и плесени на всех деревянных элементах конструкции. А на самой кровле, в свою очередь, могут образовываться наледи.

Для плоских кровель с помощью вентиляции выравнивается давление в слое утеплителя и выводится излишняя влага. Уточним, что для пологих кровель один дефлектор устанавливается на 100 кв. м. Кстати, плохая вентиляция подкровельного пространства на плоских кровлях может привести еще и к вспучиванию гидроизоляции. А ее замена — дело достаточно трудоемкое и дорогое.

Вместо заключения

Подведем некоторые итоги.

Для кровель из металлочерепицы с утеплителем и паро- и гидроизоляцией вентиляция между кровлей и утеплителем обязательна. Ее отсутствие приведет к скапливанию конденсата. Если последний не удаляется за счет вентиляции, то он начинает скапливаться на внутренней стороне металла, что неизбежно приведет к появлению очагов коррозии и впоследствии к нарушениям герметичности кровли.

При использовании же мягких битумных кровель ситуация еще сложнее, чем в случае с металлочерепицей. Этот материал настилается на сплошную обрешетку, и пространство под ним замкнуто. Влага в подкровельном пространстве будет впитываться в материал, используемый для сплошной обрешетки, что приведет к загниванию дерева и отслоению самого кровельного покрытия. Так что в любом случае без вентиляции здесь не обойтись.

В современном строительстве применяются и дополнительные элементы вентиляции подкровельного пространства. К ним можно отнести специальные вентили, которые используются для любой кровли — металлической, керамической, мягкой. С помощью одного такого вентиля можно обеспечить циркуляцию воздуха на 50 кв. м подкровельного пространства. Обычно они изготавливаются из ударопрочного пластика и работают в температурном диапазоне от минус 50 до плюс 90? С.

Так что, если соблюдать технологию и выполнять все требования, предъявляемые к вентиляции подкровельного пространства, кровля дома — да и все строение в целом — прослужит долго.

Владимир РЕЧМЕНСКИЙ

Зачем нужна подкровельная вентиляция? | ivd.ru

Подкровельная вентиляция

ИЗЛИШНЯЯ ВЛАГА — ОСНОВНОЙ ВРАГ ВАШЕЙ КРЫШИ

Крыше любого дома необходимо дышать. При правильно обустроенной вентиляции срок службы кровли значительно повышается. Необходимо сделать важную оговорку – речь идёт о классической мансарде, когда под крышей размещается утепленное жилое помещение и пространство дома используется максимально эффективно, а не холодный чердак.

Практически в любой конструкции крыши всегда повышена влажность. Это происходит по двум причинам:

Из-за разницы температур внутри помещения и снаружи (особенно в холодное время года) существует «точка росы» — температура, при которой находящаяся в воздухе влага начинает конденсироваться.
Тёплый воздух, как известно, поднимается вверх. Мы привыкли жить в тепле, соответственно в нашем доме этот тёплый воздух стремится выйти через крышу. Там он сталкивается с холодным воздухом, в результате чего образуется конденсат.

От повышенной влажности в кровельном пространстве страдают деревянные конструкции крыши, утеплитель, а как следствие и вся кровля в целом. Намокание утеплителя снижает его теплоизоляционные характеристики в несколько раз, а деревянные конструкции подвергаются гниению, поражению плесенью и грибками, что существенно сокращает срок службы кровли и может негативно отразиться на здоровье жильцов дома.

Вентиляция

При правильном устройстве кровельного пирога пароизоляция препятствует проникновению водяного пара из помещения, а диффузионная мембрана закрывает утеплитель с наружной стороны, не пропуская воду сверху и давая возможность водяным парам выйти из утеплителя наружу.

Классическая конструкция совмещенного чердака

1. Деревянная стропильная система. 2. Пароизоляционная пленка ТЕХНОНИКОЛЬ. 3. Плиты из каменной ваты ТЕХНОЛАЙТ ЭКСТРА. 4. Мембрана супердиффузионная оптима ТЕХНОНИКОЛЬ. 5. Контрбрус для создания вентканалов. 6. Разреженная обрешетка. 7. Деревянный настил (ОСП-3; ФСФ). 8. Подкладочный ковер ANDEREP PROF. 9. Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS. 10. Шаговая обрешетка под утеплитель.11. Подшивка мансарды

Именно для того, чтобы отвести эти водяные пары из пространства между диффузионной мембраной и деревянным настилом из ОСП-3 или ФСФ (см. рисунок), обезопасить кровельную конструкцию и утеплитель, нужна вентиляция подкровельного пространства. Требуется обеспечить доступ воздуха на карнизных свесах и выход его на коньковых частях кровли. И если первое не представляет никаких сложностей, то выпустить воздух там, где нужно обеспечить полную герметичность кровельного покрытия, не так-то просто. Именно для решения этих вопросов служат элементы подкровельной вентиляции.

Вентиляция

Благодаря подкровельной вентиляции холодный воздух может поступать снизу и выходить сверху. В этот момент во всем подкровельном пространстве происходит движение воздуха.

Вентиляция удаляет остаточный пар, попавший из помещений строения, стабилизирует температуру по всей площади крыши, предотвращая образование конденсата с внутренней стороны кровли и появление наледи, сосулек, а в солнечный день уменьшает температуру в помещениях при нагреве кровельного покрытия от солнечных лучей.

Вентиляция

ПЛЕСЕНЬ МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ С ДЫХАНИЕМ

Известно, где излишняя влажность, очень быстро появляется плесень, которая опасна для здоровья людей из-за микотоксинов, которые она выделяет. Споры плесени свободно перемещаются по воздуху и попадают в организм человека при дыхании. В результате воздействия плесени могут появиться проблемы с дыханием, развиться аллергии или астма. Слизистые оболочки после воздействия плесени легко воспаляются, что может в дальнейшем привести к синуситу, бронхиту и даже к пневмонии.

Самым лучшим способом для предотвращения роста бактерий и плесени в крыше, а впоследствии и во всем доме, является поддержание конструкций здания сухими и правильная организация вентиляционной системы.

Не нужно экономить на качественной вентиляции. Ее стоимость относительно стоимости всей кровли вряд ли занимает больше нескольких процентов. А вот ремонт крыши из-за ее неправильного или некачественного устройства обойдется намного дороже.

Для правильного устройства вентиляции необходимо все верно рассчитать и установить, в противном случае неправильно оборудованная подкровельная вентиляция или полное ее отсутствие приведет к поражению грибком и плесенью несущих конструкций здания, начиная со стропильной системы.

ПРИЧИНЫ (типовые ошибки)

Нет отверстий для притока воздуха

Вентиляционные трубы выведены в чердак

Нехватка вытяжных элементов

Отсутствие вентиляционного канала

СЛЕДСТВИЕ (типовые проблемы) 6

фото

Образование конденсата и биопоражение несущих деревянных элементов

Обледенение мансардных окон и кровельного покрытия

Разрушение стропильной системы

На первый взгляд, кажется, что сложно разобраться в огромном количестве элементов, предназначенных для устройства подкровельной вентиляции, непонятно что для чего. И нужно ли вообще их все устанавливать. Но это не так. Современные вентиляционные подкровельные системы настолько просты в монтаже, что с ними справится любой.

Одним из оптимальных решений устройства вентиляции сейчас является пластиковая подкровельная вентиляция компании ТЕХНОНИКОЛЬ. Она позволяет крыше «дышать» свободно.

Корпорация ТЕХНОНИКОЛЬ для устройства вентиляционной подкровельной системы разработала, адаптировав под климатические условия России, следующие элементы:

Сплошной коньковый аэратор;
Вентиляционный выход;
Вентиляционный выход изолированный D125/160;
Аэроэлемент PILOT;
Аэроэлемент КТВ;
Вентиль SKAT кровельный;
Вентиль SKAT Monterrey;
Проходной элемент SKAT кровельный;
Проходной элемент SKAT Monterrey;
Проходной элемент;
Колпак D110/D160;
Адаптер;
Уплотнитель антенн и труб универсальный D 10-70;
Уплотнитель антенн и труб универсальный D 90-175;
Аэроэлемент КТВ — альфа;
Цокольный дефлектор.

Рассмотрим элементы подкровельной вентиляции более подробно.

Сплошной коньковый аэратор

Применяется для вентиляции кровельных конструкций и чердачных помещений, для удаления избыточной влаги из подкровельного пространства и служит главным элементом вентиляции. Для корректной работы аэратора необходимо предварительно организовать приток воздуха через карнизный свес, а также канал, по которому воздух будет поступать к аэратору и организовать пропил в сплошном основании шириной 5-8 см на месте установки элемента.

Аэратор устанавливается на коньке кровли из гибкой черепицы, фиксируется механически. Покрывается коньково-карнизной черепицей. Два и более элемента соединяются на торцах в замок. Вентилируемая площадь подкровельного пространства составляет 25 м².

Вентиляционный выход D110

предназначен для проветривания канализационной системы летних домов и для удаления всех запахов и паров, образующихся во время приготовления еды. Устанавливается на кровле и соединяется напрямую с канализационным стояком с помощью патрубков и соединительных муфт. Характеристики: D выхода 110 мм, Н трубы 500 мм.

Вентиляционный выход D110

Вентиляционный выход изолированный, D125/160 (H 500 / H 700)

Также применяется для обеспечения вентиляции канализационной системы, но рекомендован к установке в домах с круглогодичным проживанием. Вентиляционный выход изолированный устанавливается на кровлю и с помощью системы патрубков и соединительных муфт соединяется непосредственно с канализационным стояком, что обеспечивает удаление запахов. Вентиляционный выход изолированный изготовлен из инновационных материалов, не подверженных оледенению даже во время длительных морозов. (характеристики: D трубы 125 мм, D трубы внешний 160 мм, Н трубы 500 мм и 700 мм).

Вентиляционный выход изолированный, D125/160 (H 500 / H 700)

Аэроэлемент КТВ

Применяется для удаления избыточной влаги из подкровельного пространства кровель из гибкой черепицы с отсутствующим коньком крыши или когда коньковой вентиляции не достаточно. Создаваемый аэроэлеменом перепад давления приводит в движение потоки воздуха, способствуя таким образом удалению из подкровельного пространства испаряющейся из утеплителя влаги. Рекомендуемое место установки аэроэлемента – 0,5–0,8 м от конька кровли, при этом на свесах обеспечивается приток воздуха. Один аэратор обеспечивает вентиляцию 10 м² кровли, при условии, что высота проветриваемого подкровельного пространства равна 5 см.

Расход: 1 аэроэлемент ~ на 10 м². Размер: D выхода 110 мм.

Аэроэлемент КТВ

Аэроэлемент PILOT скатный

Применяется для удаления избыточной влаги из подкровельного пространства кровель с отсутствующим коньком крыши. Создаваемый аэроэлеменом перепад давления приводит в движение потоки воздуха, способствуя таким образом удалению из подкровельного пространства испаряющейся из утеплителя влаги. Рекомендуемое место установки аэроэлемента – 0,5–0,8 м от конька кровли, при этом на свесах обеспечивается приток воздуха. Высота 69 см до колпака дает дополнительную гарантию от попадание под снеговую шапку, а специальный съемный колпак снабжен системой защиты от попадания атмосферных осадков. Один аэратор обеспечивает вентиляцию 10 м2 кровли, при условии, что высота проветриваемого подкровельного пространства равна 5 см. Расход: 1 аэроэлемент ~ на 10 м². Размер: D выхода 110 мм.

Аэроэлемент PILOT скатный

Вентиль SKAT кровельный

Применяется на готовых скатных кровлях с плоской поверхностью и уклоном от 5° (гибкая черепица, кровля из плоских асбестоцементных листов, металлическая фальцевая кровля). Устанавливается непосредственно на кровельное покрытие. Имеет на нижней поверхности уплотнитель, который при фиксации элемента обеспечивает герметичность соединения с элемент ~ на 10 м². Размер: D выхода 110 мм.

Вентиль SKAT Monterrey

Имеет модифицированный проходной элемент для установки на металлочерепицу с профилем Monterrey непосредственно на готовую кровлю. Имеет на нижней поверхности уплотнитель, который при фиксации элемента обеспечивает герметичность соединения с кровлей. Диаметр выхода 110 мм.

Вентиль SKAT Monterrey

Проходной элемент SKAT кровельный

Размер: проходного отверстия 25*16 см.

Производится из устойчивого к выцветанию материала различных цветов. Служит основанием для монтажа вентиляционного или канализационного выходов. Монтируется непосредственно на готовую кровлю. Имеет уплотнитель на нижней поверхности, который обеспечивает герметичность соединения.

Проходной элемент SKAT кровельный

Проходной элемент SKAT Monterrey

Служит основанием для монтажа вентиляционного или канализационного выходов. Применяется для установки на металлочерепицу с профилем Monterrey непосредственно на готовую кровлю. Имеет на нижней поверхности уплотнитель из специальной долгостареющей резины, который при фиксации элемента обеспечивает герметичность соединения с кровлей.

Колпак D110/D160

Применяется для защиты от попадания атмосферных осадков при использовании в кровельных проходках, применяемых для вентиляции подкровельного пространства, а так же для придания эстетического вида кровельным проходным элементам. Колпак D110 используется совместно с вентиляционным выходом D110, колпак D160 — соответственно с вентиляционным выходом изолированным D126/160. Размер: H 190 мм, D 200 мм.

Колпак D110/D160

Адаптер

Применяется для соединения аэроэлемента КТВ ТЕХНОНИКОЛЬ с воздуховодами. Размер: D от 110 до 130 мм.

Адаптер

Уплотнитель антенн и труб универсальный D 10-70

Предназначен для выполнения надёжного примыкания к выступающим элементам круглого сечения на кровле (трубы, антенны, стойки, ножки). Устанавливается при монтаже кровли юбкой под мягкое кровельное покрытие.

Уплотнитель антенн и труб универсальный D 10-70

Уплотнитель антенн и труб универсальный D 90-175

Уплотнитель антенн и труб универсальный D 90-175

Элементы пластиковой подкровельной вентиляции ТЕХНОНИКОЛЬ производятся из высококачественного пластика, прочны и устойчивы к выцветанию. Они представлены в нескольких цветовых решениях, что позволяет гармонично вписать в любую цветовую гамму кровли. Подробнее про все элементы подкровельной вентиляции Вы можете узнать на сайте, а подробные инструкции по установке кровельных проходок из инструкции по монтажу (стр. 83-84).

Гибкая черепица Соната Кадриль

Подведя итоги, можно выделить основные преимущества пластиковой вентиляционной системы ТЕХНОНИКОЛЬ:

Каждый из элементов несет свой функционал в устройстве подкровельной вентиляции.

Быстрый монтаж. Просто рассчитать необходимое количество элементов и легко осуществить их монтаж.
Снижает затраты на отопление. Уровень влажности в помещении остается под контролем, что позволяет существенно экономить на отоплении
Длительный срок эксплуатации. Компания ТЕХНОНИКОЛЬ предоставляет гарантию на элементы подкровельной вентиляции – 15 лет, при этом срок службы более 30 лет.
Экологичная кровля. Безопасные для человека и окружающей среды материалы позволяют создать комфортный микроклимат внутри помещения
Большой диапазон рабочих температур. Сохраняет свои свойства при экстремально низких и высоких температурах от -50 до +90°С.
Широкая цветовая палитра. Система вентиляции представлена в красном, коричневом, зеленом, сером, синем и черном цвете, что позволяет подобрать ее к цвету черепицы и реализовывать любые смелые замыслы архитектора.

Ни один современный дом сегодня не сможет обойтись без устройства подкровельной вентиляции.

фото

Колпак ТехноНИКОЛЬ D110 (D160) — Серый

Колпак ТехноНИКОЛЬ D110 (D160) — Красный

Колпак ТехноНИКОЛЬ D110 (D160) — Зеленый

Колпак ТехноНИКОЛЬ D110 (D160) — Коричневый

Колпак ТехноНИКОЛЬ D110 (D160) — Синий

Колпак ТехноНИКОЛЬ D110 (D160) — Черный

Качественная подкровельная вентиляции при правильном устройстве обеспечит долгий срок эксплуатации кровли и всего здания в целом и позволит существенно экономить на энергопотреблении.

На правах рекламы

признаков плохой вентиляции крыши и способы ее устранения

Как домовладелец, вы хотите защитить свой дом и все, что в нем находится. Лучше всего начать с защиты и поддержания здоровья вашей крыши. Когда повреждение происходит снаружи вашего дома и особенно на крыше, это может иметь серьезные последствия, которые влияют на ваш дом и вашу семью. Наша кровельная компания из Де-Мойна хочет помочь домовладельцам продлить срок службы своей крыши, и лучший способ сделать это — соблюдать надлежащие методы вентиляции крыши.

Что такое кровельная вентиляция?

Кровельная вентиляция представляет собой систему приточных и вытяжных вентиляционных отверстий, обеспечивающих циркуляцию воздуха для поддержания комфортной атмосферы в доме. Без входных и выходных проходов, связанных с вентиляцией крыши, горячий воздух будет задерживаться внутри вашего дома, вызывая множество проблем для вашего имущества.

Так как лучше всего улучшить вентиляцию крыши? Климат, в котором вы живете, и другие факторы собственности следует учитывать при определении того, какой тип вентиляционных отверстий на крыше обеспечит наиболее полезную функциональность.

2 Типы кровельной вентиляции Варианты

Естественная вентиляция — Горячий воздух поднимается внутри дома и создает давление на чердаке. Если этому воздуху высокого давления дать выход, он автоматически заменится холодным воздухом низкого давления. Установив различные типы вентиляционных отверстий на крыше, домовладельцы могут использовать естественный поток воздуха, чтобы обеспечить надлежащую вентиляцию крыши и поддерживать комфорт внутри дома. Естественная вентиляция также может осуществляться через двери, окна и другие щели.
Механическая вентиляция — Для некоторых конструкций может потребоваться использование системы механической вентиляции. Этот тип кровельной вентиляции требует источника питания для обеспечения постоянного притока воздуха. Механическая кровельная вентиляция необходима, если конструкция крыши не обеспечивает большого потока воздуха или дом находится в районе без сильного ветра.

Почему важно иметь надлежащую кровельную вентиляцию?

Улучшение вентиляции крыши поможет сохранить вашу крышу и остальную часть вашего дома в отличном состоянии. Если вы не будете следовать надлежащим советам по вентиляции крыши, теплый воздух попадет в ваш дом и вызовет проблемы, которые могут привести к дорогостоящему ремонту, который мы рассмотрим в разделе признаков плохой вентиляции крыши.

Поддержание кровельной вентиляции в вашем доме особенно важно на Среднем Западе, потому что здесь бывают как очень холодные, так и жаркие погодные условия. Варианты кровельной вентиляции должны защитить ваш дом от каждого из следующих сценариев:

Горячий воздух, остающийся в вашем доме летом, что затрудняет поддержание в доме прохлады
Захваченный горячий воздух вызывает такие проблемы, как плесень, грибок или ледяные заторы зимой

Признаки плохой вентиляции крыши

Сосульки и ледяные заторы — Когда на крыше скопился снег, и вы начинаете замечать, что вдоль крыши образуются большие ледяные заторы, это означает, что есть проблема с вентиляцией крыши. Ледяные запруды образуются, когда крыша нагревается, снег тает, а проточная вода замерзает, достигнув края крыши. Это основной показатель плохой вентиляции крыши и может вызвать более серьезные проблемы. Узнайте больше в нашем блоге о том, как избежать ледяных дамб.

Ваш кондиционер сломался — Многие люди не связывают состояние своего кондиционера с состоянием своей крыши, но если у вас нет надлежащей вентиляции на крыше, вы можете перегружать свой кондиционер. В жаркие летние дни, когда весь горячий воздух задерживается в помещении, ваш кондиционер работает на полную мощность, чтобы в доме было прохладно. Это создает нагрузку на вашу систему HVAC и может сократить срок службы устройства. Если ваш кондиционер ломался более одного раза, велика вероятность, что у вас проблемы с вентиляцией.

Горячие или холодные зоны в доме — Вы когда-нибудь чувствовали заметное повышение температуры, когда поднимались по лестнице или переходили из комнаты в комнату? Это еще один признак плохой вентиляции крыши. Чрезвычайно жаркие или холодные помещения в доме — еще один признак того, что ваши системы отопления, охлаждения и вентиляции не справляются со спросом.

Протечки крыши, плесень и грибок Если домовладельцы игнорируют предупреждающие признаки плохой вентиляции крыши, это может впоследствии привести к серьезным проблемам для вашего дома и вашего здоровья. Когда ваша крыша подвергается воздействию воды с течением времени или сильно разрушена в результате сильного шторма, это может привести к протечкам крыши. Если их не лечить сразу, избыток воды в доме может создать дополнительные проблемы, такие как плесень, грибок и многое другое.

Внутри обнаружены нежелательные вредители — Некоторые проблемы с вентиляцией крыши могут привести к повреждению внешнего вида вашего дома. Если ваша крыша, водосточные желоба или сайдинг были повреждены в прошлом, это может позволить насекомым проникнуть внутрь. Если у вас есть крошечные насекомые, которые могут проникнуть через крошечные трещины и щели, или белки и грызуны, которые могут пробираться внутрь помещения, любой из этих нежелательных вредителей может быть признаком того, что с вашей крышей возникла проблема.

Как улучшить кровельную вентиляцию

Если вы заметили какие-либо из перечисленных выше признаков плохой вентиляции крыши, пришло время внести некоторые изменения, чтобы улучшить вентиляцию крыши в вашем доме. Установка кровельных вентиляционных отверстий является простой задачей для кровельщиков при замене крыши, поскольку многие варианты кровельной вентиляции могут быть установлены под черепицей крыши или смонтированы снаружи крыши. Существует множество различных типов вентиляционных отверстий на крыше, поэтому мы более подробно обсудим ваши варианты кровельной вентиляции ниже.

2 Типы кровельных вентиляционных систем

Вытяжные вентиляционные отверстия позволяют горячему воздуху выходить из дома

Коньковые вентиляционные отверстия устанавливаются на пересечении крыш, обычно в верхней части крыши, под черепицей. Это делает установку вентиляционных отверстий коньковой крыши простым дополнением к кровельному процессу.

Фото предоставлено Bonedry. com

Ветряные турбины прикреплены к внешней стороне крыши. Этот тип вентиляционного отверстия на крыше предназначен для улавливания ветра и воздушного потока в его турбинах и циркуляции горячего воздуха из дома, поскольку он заменяет его более холодным ветром.

Фото: menards.com

Коробчатые вентиляционные отверстия служат той же цели, что и другие типы кровельных вентиляционных систем, но вам понадобится больше таких вентиляционных отверстий на крыше, и они будут более заметны, чем другие кровельные покрытия. варианты вентиляции.

Фото предоставлено: myprosroofing.com

Чердачные вентиляторы с электроприводом — это вариант механической вентиляции крыши для домов, которые не подвергаются воздействию естественного ветра. Это электрическое вентиляционное отверстие на крыше будет работать непрерывно, чтобы обеспечить необходимую вентиляцию крыши дома.

Фото: airvent.com

Впускные вентиляционные отверстия позволяют прохладному воздуху поступать на чердак

Наряду с вытяжными вентиляционными отверстиями, которые выпускают горячий воздух на чердак, полезно иметь впускные вентиляционные отверстия для усиления процесса воздушного потока. . Краевые вентиляционные отверстия могут быть установлены под потолком или под черепицей рядом с кромкой водосточного желоба. Вентиляционные отверстия необходимы для циркуляции холодного воздуха по дому, чтобы предотвратить перегрев.

Фото: rollex.com

Фото: airvent.com

Преимущества надлежащей вентиляции крыши

Экономия затрат на электроэнергию — Плохая вентиляция может привести к повышению температуры на чердаке, что распространяется на остальную часть дома. Это приводит к высоким счетам за электроэнергию, неравномерному нагреву и охлаждению в доме и увеличивает нагрузку на ваши кондиционеры.

Сделайте свой дом более здоровым и комфортным — Неправильная вентиляция крыши может привести к образованию плесени и грибка, которые могут не только повредить вашу крышу, но и создать риск для здоровья вашей семьи. Кроме того, вам не придется иметь дело с перепадами температуры в доме, если вы будете следовать правильным советам по вентиляции крыши.

Продлите срок службы вашей крыши — Плохая вентиляция крыши может привести к повреждению и сокращению срока службы вашей крыши. К основным повреждениям относятся:

Черепица сильно нагревается и преждевременно стареет, когда плохая вентиляция крыши делает чердак слишком теплым.
Наледь является признаком плохой вентиляции крыши и приводит к повреждению черепицы и карнизов. Если их не лечить, они могут даже вызвать протечки крыши.
Скопление влаги из-за различных проблем с вентиляцией крыши может привести к вздутию и гниению, что может привести к тому, что гвозди не будут держаться, и уменьшится грузоподъемность крыши

Запланируйте бесплатную оценку недвижимости

Команда Superstorm Restoration стремится помочь домовладельцам получить максимальную отдачу от своей крыши. Убедитесь, что вы следуете правильным советам по вентиляции крыши, проверив крышу дроном или запланировав установку вентиляционного отверстия на крыше.

Наши специалисты помогут вам выбрать лучший тип кровельной вентиляции для вашего дома. Просмотрите наши варианты кровельных услуг, чтобы сделать следующий шаг в продлении срока службы вашей крыши, свяжитесь с нашей командой или запишитесь на прием в Superstorm Restoration сегодня.

Различные типы и почему они важны

Источник изображения: Rooforia

Установка системы вентиляции крыши в вашем доме сохранит прохладу, продлит срок службы вашей крыши и предотвратит повреждения от влаги. В зависимости от климата вашего дома отсутствие вентиляции на чердаке может привести к образованию ледяных дамб, растрескиванию черепицы, влажному воздуху и высоким затратам на электроэнергию. По данным FHA, домовладельцы должны иметь 1 квадратный фут чердачной вытяжки на каждые 300 квадратных футов площади чердака, и многие производители черепицы требуют некоторой формы надлежащей вентиляции крыши для соблюдения гарантий. Давайте посмотрим на типы вентиляционных отверстий и какой из них лучше для вас.

На этой странице

Различные типы кровельной вентиляции
Сезонные эффекты
Почему важна вентиляция крыши

Различные типы кровельной вентиляции

Коньковые вентиляционные отверстия

Источник изображения: Grant & Co. крышу и проходят по всей линии крыши. Расположенные в самой высокой точке вашего дома коньковые вентиляционные отверстия способны распределять большое количество горячего чердачного воздуха. Хотя внешние перегородки не всегда требуются, они настоятельно рекомендуются. Многие производители, такие как CertainTeed, изготавливают коньковые вентиляционные отверстия с внешними перегородками, которые помогают отражать ветер, дождь и снег от проникновения в вентиляционное отверстие.

Рассчитайте стоимость замены крыши.

Рассчитать стоимость

Как работают коньковые и статические вентиляционные отверстия

Когда коньковые вентиляционные отверстия сочетаются с потолочными вентиляционными отверстиями, они обеспечивают равномерный поток воздуха под настилом крыши. Когда теплый воздух поднимается через вентиляционное отверстие конька, а ветер дует над крышей, он приносит прохладный воздух с нижних потолков.

Коробчатые или статические вентиляционные отверстия

Источник изображения: MCAS

Статические или коробчатые вентиляционные отверстия, также известные как низкопрофильные вентиляционные отверстия или жалюзи, являются еще одним популярным выбором вентиляционных отверстий. Эти вентиляционные отверстия обычно устанавливаются группами на крыше, что обеспечивает большую универсальность. Тем не менее, установка коробчатых вентиляционных отверстий немного сложнее, для этого требуются отверстия в обшивке крыши для установки вентиляционных отверстий. Эти типы вентиляционных отверстий лучше всего подходят для небольших помещений, открытых чердаков и более сложных линий крыши. Поскольку это не механические вентиляционные отверстия, они хорошо работают с потолком, чтобы отводить горячий воздух с чердака.

Фронтонные вентиляционные отверстия

Источник изображения: Mid America

Фронтонные вентиляционные отверстия — это еще один тип пассивной вентиляции, который очень распространен на двускатных крышах и в более холодном климате. Фронтонные вентиляционные отверстия обычно размещаются на противоположных сторонах дома и работают вместе как приточное и вытяжное вентиляционное отверстие. Фронтонные вентиляционные отверстия лучше всего сочетаются с софитами. К сожалению, коньковые вентиляционные отверстия — плохой выбор, когда дело доходит до фронтонной вентиляции. Вентиляционные отверстия на фронтоне и коньке расположены слишком близко друг к другу, чтобы должным образом рассеивать воздух, что приводит к образованию плесени и влаги на чердаке.

Принцип работы фронтонных вентиляционных отверстий

Фронтонные вентиляционные отверстия направляют холодный воздух через одну сторону дома, а горячий воздух — через другую.

Турбины

Источник изображения: Trinity Roofing & Construction

Турбины приводятся в действие ветром, который вращает вентилятор, нагнетает горячий воздух и выдувает его. Ветер помогает сдуть лишнюю дождевую воду и влагу. Однако по мере того, как ветряные турбины стареют, становятся ржавыми и перестают вращаться, они подвержены утечкам. В то время как турбины могут рассеивать большое количество влажного воздуха, они также могут вытягивать холодный воздух из кондиционеров. Турбины обычно чаще встречаются в коммерческих зданиях и реже в жилых домах из-за их бросающегося в глаза внешнего вида.

Как работают турбины

Когда турбина вращается, она вытягивает горячий воздух с чердака, сохраняя его прохладным в теплое время года.

Вентиляционные отверстия

Источник изображения: Lowe’s

Вентиляционные отверстия используют электричество или солнечную энергию для удаления горячего воздуха через впускные отверстия под карнизом и рассеивания его вентиляторами. Эти чердачные вентиляционные системы обычно имеют две разные скорости или подключены к термостату или гигростату, поэтому вы сможете контролировать их эффективность и температуру. Хотя вентиляционные отверстия эффективно удаляют горячий воздух из вашего чердачного помещения, они могут увеличить ваш счет за электроэнергию.

Сезонные эффекты

Несмотря на то, что правильная вентиляция чердака важна для домовладельцев в любом климате, некоторые типы вентиляционных отверстий работают более эффективно в разное время года.

Осень и зима

Источник изображения: HVAC

Зимой важно, чтобы вентиляционные отверстия были открыты и работали, чтобы предотвратить скопление влаги или образование ледяных заторов. Если у вас есть надлежащая изоляция чердака, совершенно нормально иметь холодный чердак, если вы держите свои вентиляционные отверстия чистыми и свободными от льда или снега. В сочетании с софитами фронтонные вентиляционные отверстия, как правило, хорошо работают в холодные месяцы, просто не забывайте не закрывать вентиляционные отверстия изоляцией.

Весна и лето

Источник изображения: Ecohome

В теплое время года важно рассеивать как можно больше горячего воздуха, чтобы предотвратить попадание влаги. Комбинация коньковых вентиляционных отверстий, ветряных турбин или силовых вентиляционных отверстий и потолков создает сбалансированную систему вентиляции. Вентиляция крыши летом — это энергоэффективный способ подачи свежего воздуха и сокращения использования кондиционера.

Почему важна вентиляция крыши

Вентиляционные отверстия являются важной частью вашего дома, снижая затраты на электроэнергию, предотвращая повреждения и продлевая срок службы вашей крыши. Пассивные, немеханические вентиляционные системы, такие как коньковые вентиляционные отверстия, статические вентиляционные отверстия, фронтальные вентиляционные отверстия и турбины, работают вместе с потолком, чтобы подавать горячий воздух и рассеивать его, создавая более умеренный мансардный этаж. Хотя установка вентиляции может быть дорогостоящей и подверженной утечкам, если ее не обслуживать, выбор правильного типа вентиляционной системы является важной частью любой новой крыши или жилого помещения.

Свяжитесь с местным подрядчиком сегодня.

Рассчитать стоимость

Узнайте о кровле

Все о вспомогательном отоплении: что это такое, как оно работает и многое другое

16 июня 2022 г.

Беспокоитесь о дополнительном обогреве? Не будь. Мы расскажем вам, что это такое, как это работает и многое другое.

Сколько стоит барндоминиум?

15 июня 2022 г.

Ищете альтернативу жилью? Барндоминиумы — идеальное решение. Узнайте, сколько сегодня стоит барндоминиум.

Сколько стоят топки центрального котла? Краткое руководство

10 июня 2022 г.

Цены на центральный котел могут варьироваться от модели к модели. Наше исчерпывающее руководство поможет вам определить, какая печь подходит именно вам.

Калькулятор вентиляции чердака: Надлежащая вентиляция крыши

Вытяжная вентиляция

Основной поток ^® Power Attic Vents — установка на крыше (число вентиляционных отверстий)

Master Flow ^® Power Attic Vents — установка на крыше0003

Продукт	Требуется номер
ЕРВ4	31
ERV5	22
ERV6	22

ERV4

Необходимое количество

ERV5

Необходимый номер

ERV6

Необходимый номер

Основной поток ^® Power Attic Vents — установка на фронтон (количество вентиляционных отверстий)

Master Flow ^® Power Attic Vent — установка на фронтон (количество вентиляционных отверстий)

Продукт	Требуется номер
ЭГВ5	31
ЭГВ6	22

ЭГВ5

Требуется номер

ЭГВ6

Необходимый номер

Master Flow ^® Green Machine ^™ Solar Vents (число вентиляционных отверстий)

Master Flow ^® Green Machine ^™ Солнечные вентиляционные отверстия (количество вентиляционных отверстий)

Продукт	Требуется номер
Крыша с солнечной батареей и двойным источником питания (ERVSOLAR1 / ERVHYBRID1)	31
Фронтон на солнечной энергии (PGSOLAR1)	22
Солнечная батарея высокой мощности и крыша с двойным питанием (PRSOLAR2 / PRHYBRID2)	22

Крыша с солнечной батареей и двойным питанием (ERVSOLAR1 / ERVHYBRID1)

Необходимый номер

Фронтон на солнечной энергии (PGSOLAR1)

Необходимый номер

Мощная крыша с солнечной батареей и двойным питанием (PRSOLAR2 / PRHYBRID2)

Необходимый номер

Основной поток ^® Ветряные турбины (количество вентиляционных отверстий)

Продукт

Требуется номер
12 дюймов	31
14 дюймов	22

Примечание. Количество ветряных турбин, исходя из скорости ветра 8 миль в час (12,9 км/ч)

12 дюймов

Необходимый номер

14 дюймов

Необходимый номер

Примечание. Количество ветряных турбин для скорости ветра 12,9 км/ч0003

Cobra IntakePro ^® (линейные футы)

Продукт	Требуемые погонные футы
с ERV4	31 ‘
с ERV5	22′
с ERV6	31 ‘
с EGV5	22′
с EGV6	31 ‘
с крышей от солнечных батарей и двойным источником питания	22′
с фронтоном на солнечной энергии	22′
с мощной солнечной и двойной крышей	22′
с ветряной турбиной 12 дюймов	22′
с ветряной турбиной 14 дюймов	22′

EAP 4×12 пластиковых вентиляционных отверстий (количество вентиляционных отверстий)

EAP 4×12 пластиковых вентиляционных отверстий потолка (количество вентиляционных отверстий)

Продукт	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной батареей и крышей с двойным питанием	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

EAC 16×4 Металлические софитные вентиляционные отверстия (количество вентиляционных отверстий)

Металлические вентиляционные отверстия EAC 16×4 (количество вентиляционных отверстий)

Продукт	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной и двойной крышей	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

Металлические вентиляционные отверстия EAC 16×8 (количество вентиляционных отверстий)

Продукт	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной и двойной крышей	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

EmberShield ^® Закрываемые вентиляционные отверстия софита (количество вентиляционных отверстий)

EmberShield ^® Закрывающиеся вентиляционные отверстия софита (количество вентиляционных отверстий)

Продукт	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной и двойной крышей	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

11 лучших типов вентиляционных отверстий + понимание чердачной вентиляции

Лучшие кровельные вентиляционные системы не только продлевают срок службы вашей крыши, они помогают снизить расходы на электроэнергию и сделать ваш дом более здоровым местом для жизни…

Различные типы вентиляционных отверстий на крыше более эффективны, чем другие, но Основной задачей каждого типа вентиляции является либо удаление спертого воздуха из вашего чердачного помещения (вытяжка), либо подача свежего воздуха в ваш дом (приток) .

Если вы хотите по-настоящему воспользоваться преимуществами надлежащей вентиляции крыши, крайне важно установить приточную и вытяжную вентиляцию. Однако во многих случаях приточная вентиляция невозможна из-за архитектуры дома.

В таких случаях лучше иметь только выхлоп, чем ничего! Но для обсуждения мы можем предположить, что конструкция вашей крыши может конструктивно выдерживать как впуск, так и выпуск.

Прежде чем рассматривать каждый тип вентиляционных отверстий, доступных на рынке в 2022 году, давайте сначала рассмотрим два типа вентиляции в целом…

Начните свою новую оценку крыши онлайн прямо сейчас Часы

Два стиля вентиляции

Что такое вентиляция? Согласно Оксфорду, вентиляция — это «обеспечение свежим воздухом помещения, здания и т. д.».

Это со старым (воздух) и с новым (воздух). В кровле, как и в жизни, это очень освежающая и важная стратегия!

Понимание естественного движения воздуха помогает нам понять, почему приток и вытяжка играют решающую роль в вентиляции крыши . И важно знать, как они работают рука об руку, прежде чем выбирать, какой из типов вентиляционных систем лучше всего подходит для вашего дома и бюджета.

Выхлоп; Пусть этот затхлый воздух выйдет

По словам профессора физики Кристопера Бэрда, Западно-Техасского университета A&M, «тепло не поднимается вверх, поднимается горячий воздух. ( источник )” Для вентиляции чердачного помещения это ценно, потому что именно горячий воздух, содержащий влагу, вы хотите вывести из чердачного помещения.

Если позволить горячему воздуху застаиваться, это может привести к появлению неприятно пахнущей плесени и, в конечном итоге, к плесени. Как упоминалось выше, это одна из ключевых причин, почему вентиляция важна для здоровья вашего дома.

Поскольку горячий воздух поднимается вверх, вытяжные вентиляционные отверстия обычно располагаются ближе к верхней части линии крыши. Наиболее распространенным вытяжным вентиляционным отверстием, используемым для современных кровельных систем, является коньковое вентиляционное отверстие. В Roof Hub мы устанавливаем коньковую вентиляцию для каждой новой крыши, если только стиль дома не позволяет это сделать.

Помните: коньковые вентиляционные отверстия и другие подобные им выхлопы позволяют горячему, влажному, влажному спертому воздуху выходить из вашего дома, но это только половина любой отличной стратегии вентиляции!

Впуск; Принесите этот свежий воздух в

Горячий воздух, выходящий с чердака, важен для здоровья вашего дома и долговечности крыши, но горячий воздух, как правило, довольно упрямый! Он не хочет уходить без принуждения, поэтому нам нужно что-то, что могло бы действовать как вышибала. Введите: более холодный воздух.

Прохладный, свежий воздух (в виде приточной вентиляции ) — вторая половина отличной стратегии вентиляции. Более холодный воздух поступает в ваше чердачное помещение через впускные вентиляционные отверстия, которые расположены ниже на линии крыши, чем упомянутые выше вытяжные вентиляционные отверстия. Поскольку более холодный воздух поступает под горячий воздух (и поскольку горячий воздух поднимается вверх), приточная вентиляция поможет вытеснить упрямый горячий воздух из чердачного помещения. Прохладный воздух через вентиляционные отверстия (например, софит) действует как наш вышибала.

Пока у вас есть вытяжные вентиляционные отверстия с достаточно большой площадью поверхности, этот более холодный всасываемый воздух поможет вытолкнуть горячий воздух из дома. В идеальном мире это полный цикл…

Холодный воздух поступает через впускные отверстия, а горячий воздух выходит через выхлоп!

Что произойдет, если моя крыша не имеет надлежащей вентиляции?

Ледяные запруды являются частым результатом плохой вентиляции кровли.
Быстрое уничтожение вашего дома, имущества и всего, что вам дорого. Все, что имеет для вас значение, погибнет самым разрушительным образом, какой только можно вообразить. Просто шучу.
Хотя полного уничтожения мира может и не произойти, если у вас нет надлежащей вентиляции, есть существенные недостатки, которые повлияют на ваше чердачное пространство, вашу крышу, ваш дом и ваш образ жизни. К ним относятся:
Плохое качество воздуха в помещении из-за мертвого воздуха на чердаке (лето)
Перегруженные системы ОВКВ (кондиционирование воздуха), вынужденные работать больше, чтобы охлаждать второй (и третий, если применимо) этажи вашего дома
Излишняя влага (в виде теплого воздуха) в чердачном помещении
Ледяные запруды в зимние месяцы, если вы живете в более холодном климате
Сухая гниль обшивки крыши
Наиболее распространенные типы вентиляционных отверстий на крыше
Теперь, когда мы рассмотрели важность вентиляции вашей крыши, а также Различия приточных и вытяжных вентиляционных отверстий, настало время для обзора наиболее часто используемых кровельных вентиляционных систем.
7 Тип кровельных вытяжных вентиляционных отверстий
При выборе крышного вентиляционного отверстия, которое лучше всего использовать в качестве вытяжного для вашего дома, перед принятием окончательного решения проконсультируйтесь с опытным специалистом по кровле .
Большинство людей устанавливают новую крышу, когда добавляют вентиляционные отверстия, поэтому в любом случае важно получить расценки от надежного кровельного подрядчика.
Мы добавляем этот отказ от ответственности, потому что невозможно охватить 100% плюсов и минусов каждого варианта, не зная точного устройства вашей текущей крыши, а также стиля вашего дома.
Коньковые вентиляционные отверстия (наиболее распространенные выхлопные трубы)
Коньковое вентиляционное отверстие устанавливается поперек пика крыши. 9Вентиляционные отверстия 0002 Ridge являются наиболее часто устанавливаемыми вытяжными вентиляционными отверстиями. Если вы получаете предложение на крышу от подрядчика в Массачусетсе, то есть большая вероятность, что этот тип вентиляционного отверстия включен в вашу смету. Если конькового вентиляционного отверстия нет в списке, обязательно спросите, какое вытяжное вентиляционное отверстие планирует использовать подрядчик и почему оно лучше всего подходит для вашего индивидуального проекта кровли.
Вентиляционное отверстие конька находится на пике вашей крыши и проходит по всему пролету вашей линии крыши. Поскольку коньковые вентиляционные отверстия расположены в самой высокой точке крыши, они находятся в лучшем положении, чтобы позволить самому горячему воздуху выходить из чердачного помещения. И поскольку они проходят по всей линии крыши, они обычно имеют площадь поверхности, необходимую для удаления большого количества горячего воздуха.
Важно: при использовании в сочетании с воздухозаборными вентиляционными отверстиями, расположенными в нижней части линии крыши (например, с потолочными вентиляционными отверстиями), коньковые вентиляционные отверстия обеспечивают наилучшие возможности для вертикальной вентиляции.
Вертикальная вентиляция использует гравитацию и естественный поток холодного и горячего воздуха. Холодный воздух поднимается снизу и выходит сверху. Эта стратегия намного превосходит горизонтальную или перекрестную вентиляцию, о которой мы поговорим позже.
Почти все кровельные компании хорошо знакомы с коньковым вентиляцией. Процесс установки включает использование пилы для вырезания зазора шириной 2 дюйма вдоль всей вершины крыши. После того, как отверстие вырезано, гибкий конек сгибается и прибивается сверху.
После того, как коньковый выход прибит гвоздями поверх свежевырезанного зазора на линии конька, коньковая черепица сгибается над выходом и прибивается гвоздями. Этот особый тип гонта более прочен и гибок, чем обычный битумный гонт, и выпускается в цветах, которые безупречно будут сочетаться с вашей новой крышей!
Большинство современных коньковых вентиляционных отверстий, таких как ребристое отверстие Cobra Snow Country от GAF, настолько прочны, что на них можно стоять! Их прочность обеспечивает дополнительную защиту от скопления снега на северо-востоке и в других снежных регионах США. То, как вентиляционные отверстия встроены в продукт, обычно защищает от скопления снега и льда, которые в противном случае блокировали бы выпуск вентиляционных отверстий других стилей.
Конструкция конькового вентиляционного отверстия, его расположение на линии крыши, покрываемая площадь поверхности, а также стоимость и универсальность — это лишь некоторые из многих причин, по которым это один из самых популярных вытяжных вентиляционных отверстий. мы настоятельно рекомендуем, если это соответствует архитектуре вашего дома.
Вентиляционные отверстия вне конька
Металлические вентиляционные отверстия вне конька, установленные на крыше с битумной черепицей с тремя выступами. Этот конкретный вентиляционный клапан представляет собой универсальный вентиляционный клапан UV-45, который можно приобрести в компании Active Ventilation Products, Inc (обсуждается в конце этого раздела).
Хотя по названию они звучат похоже, вентиляционное отверстие вне конька похоже только на коньковое вентиляционное отверстие, потому что оба они расположены близко к гребню вашей крыши. На самом деле, «выходные вентиляционные отверстия» гораздо больше похожи на прямоугольные вентиляционные отверстия, чем на коньковые вентиляционные отверстия!
В целом, вентиляционные отверстия вне конька не очень популярны, и мы не рекомендуем их по сравнению с другими, более эффективными кровельными вентиляционными отверстиями. Вентиляционные отверстия с коньком не так эффективны, как вентиляционные отверстия с полным коньком, потому что они намного меньше и не расположены так высоко на крыше. Их размер не позволяет им выбрасывать большое количество горячего воздуха, а их расположение ограничивает их способность выбрасывать самый горячий воздух, как вентиляционное отверстие на хребте.
Самые популярные вентиляционные отверстия на рынке имеют длину около 4 футов. Часто сделанный из оцинкованной стали, установка включает в себя прорезание отверстия размером с сам вентиляционный клапан в крыше примерно на один фут ниже линии конька.
Вентиляционные отверстия вне конька предпочтительнее, когда фактическая линия конька крыши небольшая. Это может произойти со сложными крышами и домами, в которых нет длинной, продолжающейся линии конька, по которой проходит традиционный коньковый вентиляционный канал. Добавление одного или двух вентиляционных отверстий вне конька к этим типам крыш может обеспечить дополнительную вентиляцию в тех местах, где ее недостаточно.
Если в вашем доме много козырьков, впадин и мансардных окон, то это может быть своего рода вентиляционным отверстием, которое можно включить в вашу вентиляционную систему. Однако не всегда будет , поэтому убедитесь, что вы поговорили с заслуживающим доверия кровельщиком, прежде чем звонить.
Где купить вентиляционные отверстия на крыше в Интернете
Как подрядчик по кровельным работам, Roof Hub не является местом для покупки каких-либо вентиляционных устройств для чердака. У Home Depot и Lowes есть выбор распространенных типов вентиляционных отверстий на крыше, но мы предлагаем просмотреть магазин Roofvents.com, если вы ищете что-то более конкретное. У них есть вентиляционные отверстия на крыше, вентиляционные отверстия на крыше и многие другие варианты, которые бывают разных размеров. Если вам это нужно, похоже, они у них есть! Хотя мы сами не пользовались услугами этого продавца, похоже, у них отличные обзоры и подробная информация о продукте.
Коробчатые вентиляционные отверстия (также известные как Жалюзи)
Три коробчатых вентиляционных отверстия поперек линии крыши, используемые для вытяжной вентиляции. Коробчатые вентиляционные отверстия
похожи на вентиляционные отверстия вне конька, но являются гораздо более популярным решением для вентиляции.
Одно из основных сходств с вентиляцией вне конька заключается в том, что первым шагом при установке является прорезание отверстия в крыше для размещения вентиля. Еще одно сходство заключается в том, что коробчатые вентиляционные отверстия обычно устанавливаются группами по всей крыше, чтобы добавить дополнительную вентиляцию. Одного или двух вентиляционных отверстий недостаточно, чтобы проветрить всю крышу!
Конструкция коробчатого вентиляционного отверстия более квадратная, чем у его внешнего аналога, отсюда и название; коробка вентиляционная. Доступен широкий диапазон размеров, чтобы соответствовать тому, что необходимо для вашего пространства. Самый распространенный размер вентиляционного отверстия на рынке сегодня составляет 18 дюймов на 18 дюймов.
Наряду с коньковыми вентиляционными отверстиями, коробчатые вентиляционные отверстия являются одними из двух самых популярных вытяжных вентиляционных отверстий, которые можно увидеть на современной крыше. Их небольшой размер 90 159 в основном 90 160 является недостатком, но предлагает некоторую универсальность по сравнению с коньковым вентиляционным отверстием. Поскольку им не нужно проходить по всей вершине крыши, коробчатые вентиляционные отверстия можно стратегически устанавливать на небольших участках, которые нуждаются в вентиляции, но не могут использовать коньковое вентиляционное отверстие.
Как и в случае с вентиляционными отверстиями вне конька, использование коробчатого вентиляционного отверстия имеет смысл для более сложных линий крыши, которые имеют множество различных секций. Но если у вас большая линия крыши, то коньковый выход чаще всего гораздо эффективнее. Тем не менее, вентиляционные отверстия вне конька очень часто используются на шатровых крышах, и если у вас есть шатровая крыша, то это отличный вариант.
Чердачные вентиляционные отверстия с проводным электропитанием
Пример чердачного вентиляционного отверстия с проводным электропитанием, вид снаружи дома.
Чердачные вентиляционные отверстия с электроприводом, также известные как чердачные вентиляторы с электроприводом или чердачные вентиляционные отверстия, представляют собой вентиляторы с электрическим приводом, которые помогают вытягивать застоявшийся воздух из чердачного помещения. Они работают так же, как коробчатый вентилятор, установленный на окне в жаркий летний день. Они могут эффективно вытягивать горячий воздух, но требуют более высоких затрат на электроэнергию.
В целом, одной из основных причин вентиляции чердака является поддержание на чердаке постоянной температуры по сравнению с остальной частью вашего дома. Летом в помещении может быть немного теплее, а зимой немного прохладнее, но чего мы пытаемся избежать, так это экстремальных колебаний температуры от сезона к сезону. Это важно учитывать при обсуждении чердачных вентиляционных отверстий с электроприводом, потому что их мощность часто может быть либо вредной для стратегии вентиляции, либо недостаточно мощной, чтобы вообще что-то изменить…
По словам Дэнни Паркера и Джона Шервина из Центра солнечной энергии Флориды, «вытяжные вентиляторы могут снизить измеренную пиковую летнюю температуру воздуха на чердаке более чем на 20 градусов по Фаренгейту. Тем не менее, воздействие в течение сезона охлаждения довольно скромное при наличии хорошо изолированных чердаков».
Еще один момент, упомянутый в аннотации Паркера и Шервина, заключается в том, что исследование проводилось в районе, где дома сильно кондиционированы . Это говорит о том, что вентиляционные отверстия с электроприводом могли на самом деле тянуть более холодный воздух через основные этажи дома 9.0015 и из чердака, тем самым увеличивая затраты на электроэнергию и заставляя блок кондиционирования воздуха работать интенсивнее . Если вы не хотите размещать вентилятор в окне, когда кондиционер охлаждает ту же комнату, то может не иметь смысла использовать чердачную вентиляцию с электроприводом, если вы используете кондиционер для охлаждения всего дома.
Наконец, Паркер и Шервин отмечают, что существующие дома в исследовании изначально не имели вытяжной вентиляции, такой как коньковая вентиляция. Это важный момент, потому что добавление любой выхлоп в систему, в которой он отсутствует, будет полезен, независимо от того, подключен ли этот клапан к источнику питания или нет.
Вентиляционные блоки с более слабым питанием могут нанести такой же ущерб системе вентиляции вашего дома, как и упомянутые выше мощные. Согласно другим отчетам домовладельцев, более слабые вентиляционные отверстия имеют тенденцию циркулировать, а не выталкивать воздух. В то время как постоянный поток воздуха важен для предотвращения образования плесени, больше всего необходим выпуск горячего воздуха с чердака. И слабые вентиляционные отверстия просто не режут его.
Вдобавок к явно сложным недостаткам, упомянутым выше, у вас есть расходы на электроэнергию. Проводные чердачные вентиляционные отверстия должны быть подключены к источнику питания вашего дома, что неизбежно увеличивает ваши счета за электроэнергию. Хотя дополнительные расходы могут быть небольшими в течение нескольких дней или недель, они увеличиваются в течение месяцев и лет. Более высокие эксплуатационные расходы являются существенной причиной, по которой традиционные проводные системы за последние несколько лет перешли на солнечную энергию.
Чердачные вентиляционные отверстия на солнечной энергии
Чердачная вентиляция, работающая от солнечной энергии. На фото вид снаружи дома вдоль линии крыши.
Чердачная вентиляция, работающая от солнечной энергии, устраняет почти 100 % затрат на электроэнергию, связанных со старыми проводными вентиляционными отверстиями, но не устраняет недостатки, связанные с чердачными вентиляционными отверстиями с питанием в целом.
Простое устранение затрат на электроэнергию не меняет принцип работы агрегата. Часто вентиляторы либо слишком мощные, либо недостаточно мощные. К сожалению, нет способа гарантировать, что вы все сделаете правильно. И когда они добавляются поверх правильной стратегии вертикальной вентиляции (например, вытяжка конька и забор вентиляционного отверстия софита), вентиляционные отверстия с электроприводом могут фактически иметь разрушительные последствия, которых в противном случае не было бы. Больше — не всегда лучше!
По этим причинам для вашей крыши лучше всего использовать более естественные, проверенные временем методы вытяжки. Если у вас уже есть надлежащая вентиляция на чердаке, то вам лучше обойтись без добавления вентилятора с питанием, даже если он работает на солнечных батареях.
Крышные турбины (также известные как Whirlybird Ventilation)
Крышная турбина Whirlybird на металлической крыше.
Whirlybird — забавное слово, и мы считаем это значительным преимуществом владения турбиной на крыше. Вы можете встать на подъездной дорожке, указать на свой дом и воскликнуть своим соседям: «Вы видите это, это мой вертолёт». Ветряные турбины — это не только развлечение и игра, однако у них есть существенные плюсы и минусы, которые могут повлиять на здоровье вашей крыши и вентиляцию вашего чердака.
Вентиляционные отверстия Whirlybird были изобретены в начале 1900-х годов британским изобретателем Сэмюэлем Юартом. Устройство состояло из алюминиевых лопастей внутри алюминиевого «колпака» или покрытия, которые вращались с помощью ветра снаружи дома, чтобы затем вытягивать воздух изнутри чердака и из дома. Оригинальный дизайн Юарта по-прежнему соответствует современным моделям вихревых птиц.
Крышным турбинам необходим ветер со скоростью не менее 5-6 миль в час, чтобы активировать и вращать внутренние лопасти, что означает, что они не будут эффективны в дни со слабым ветром или вообще без ветра. Если это только форма выхлопа на вашей крыше, то в жаркие летние дни без ветра у вас будут проблемы.
Даже в дни с сильным ветром эффективность вертлявых птиц как средства вентиляции сомнительна. Они часто меньше, чем коробчатые вентиляционные отверстия или вентиляционные отверстия вне конька, что ограничивает количество горячего воздуха, которое они могут вытягивать из чердачного помещения. Чтобы это было эффективной стратегией вентиляции, в большинстве домов потребуется несколько крышных турбин, чтобы оказать заметное влияние на выхлопные газы с крыши.
Крышные турбины Whirlybird, возможно, не самый эффективный способ вентиляции крыши, но их использование имеет некоторые преимущества. Во-первых, они экологичны и экологичны, поскольку не требуют электричества. За исключением периодической смазки устройства, техническое обслуживание или ремонт практически не требуется, если он является владельцем. И в отличие от вентиляционных отверстий, упомянутых ранее, они совершенно бесшумны даже в ветреные дни, когда порывы ветра превышают 20 миль в час.
Вентиляционный купол
Красивый вентиляционный купол с жалюзи и собственной металлической крышей, изображенный на красной металлической крыше.
Если вам интересно, что это за штука, похожая на башню, на вашей крыше, возможно, вы гордый обладатель вентиляционного купола!
Купольные вентиляционные отверстия являются одним из наименее распространенных типов крышных вентиляционных отверстий из-за их стоимости, сложности и из-за того, что не у всех есть основная проблема, для решения которой они были разработаны.
Происхождение купольных вентиляционных отверстий связано с их использованием в коровниках. Первоначально они были созданы для того, чтобы пропускать много воздуха на чердак сарая, чтобы помочь высушить сено и другие культуры, хранящиеся в конструкции. В своем первоначальном виде купольные вентиляционные отверстия действовали как впускные, так и вытяжные. Однако в современной кровле и дизайне одной из основных причин использования купольного вентиляционного отверстия является обеспечение дополнительного света в области под вентиляционным отверстием.
Вентиляционные отверстия купола бывают разных форм и стилей. Некоторые имеют деревянные жалюзи вокруг отверстий для защиты от непогоды, в то время как другие широко открыты, чтобы максимизировать количество света и воздуха, попадающих в пространство внизу.
Многие дома в итальянском стиле имеют вентиляционные купола, встроенные в линию крыши для многоцелевого использования. Во-первых, потому что они являются формой вентиляции. Но что еще более важно, потому что они добавляют изюминку архитектурному дизайну дома. Красивый вентиляционный купол может добавить характер и очарование скучной линии крыши. В некоторых более сложных стилях купольных вентиляционных отверстий даже есть окна и достаточно места для одного или двух человек, чтобы войти в пространство. Какое фантастическое место, чтобы шпионить за соседями!
Более высокие затраты, связанные со строительством нового купольного вентиляционного отверстия в сочетании с аналогичной эффективностью по сравнению с более крупными коробчатыми вентиляционными отверстиями, делают купольные вентиляционные отверстия ненужными расходами для большинства домовладельцев. Если вашей главной заботой не является снижение привлекательности, вентиляционные отверстия купола не имеют особого смысла.
Однако, если вам нужна дополнительная вентиляция крыши и вы не против доплатить за то, чтобы ваш дом выглядел лучше, вам может подойти купольная вентиляция. В противном случае, несколько больших вентиляционных отверстий сделают свое дело!
4 Решения для приточной вентиляции для вашего дома
Учитывая все возможные способы удаления затхлого старого воздуха с чердака, было бы упущением не рассмотреть способы замены его новым, свежим воздухом с улицы.
Вытяжная вентиляция без притока — это как велосипед без педалей. Воздух может немного двигаться, но далеко он не уйдет!
В сочетании с надлежащей вытяжкой (например, коньковым вентиляционным отверстием или большим количеством коробчатых вентиляционных отверстий) адекватная приточная вентиляция обеспечивает поступление свежего воздуха на чердак и вверх через вытяжку. Это классическая вертикальная вентиляция в лучшем виде! Входит новый поток свежего воздуха, а старый горячий воздух вытесняется.
В отличие от выхлопа, для вашей крыши существует меньше вариантов впуска. И в большинстве случаев мы настоятельно рекомендуем первый вариант из списка.
Потолочные вентиляционные отверстия (наиболее популярные приточные вентиляционные отверстия)
Непрерывная потолочная вентиляция вдоль карниза крыши.
Софитная вентиляция на сегодняшний день является самой популярной формой приточной вентиляции крыши. Он составляет половину самой популярной комбинации впуска и выпуска; софитные вентиляционные отверстия (для притока) с коньковым вентиляционным отверстием (для вытяжки).
Вентиляционные вентиляционные отверстия являются фаворитом среди строителей домов и кровельщиков, потому что они, несомненно, являются наиболее эффективными вентиляционными отверстиями по цене. Если стиль дома позволяет это, большинство строителей-новостроек включают вентиляционные потолки в план своего дома.
Что такое потолочная вентиляция?
Софиты — это воздухозаборные вентиляционные отверстия, которые устанавливаются непосредственно на карнизах, расположенных непосредственно под линией крыши. Некоторые люди называют эту область «навесом крыши».
Существуют различные типы софитов, но почти все наиболее распространенные конструкции имеют небольшие отверстия, которые позволяют прохладному воздуху поступать на чердак, где он помогает выталкивать горячий воздух из вашего дома через вытяжную вентиляцию. И не волнуйтесь, отверстия в потолке очень маленькие, поэтому нежелательные твари не смогут пробраться в ваш дом.
Поскольку не все дома одинаковы, существует два типа потолочных вентиляционных отверстий, разработанных для большинства стилей: сплошные потолочные вентиляционные отверстия и отдельные потолочные вентиляционные отверстия.
Непрерывные вентиляционные отверстия в потолке длиннее и часто охватывают весь карниз дома. Подобно коньковому вентиляционному отверстию (которое проходит по всей вершине крыши), непрерывные софиты обеспечивают большую отдачу, потому что площадь поверхности больше. Чем больше площадь поверхности, тем больше воздуха может пройти. Непрерывные софиты обычно изготавливаются из винила с просверленными воздухозаборными отверстиями. Поскольку они виниловые, они бывают самых разных текстур и цветов, чтобы соответствовать внешнему виду практически любого дома.
Индивидуальные вентиляционные отверстия из алюминия, расположенные на расстоянии около шести футов друг от друга на карнизах под линией крыши.
Если непрерывные потолочные вентиляционные отверстия подобны коньковым вентиляционным отверстиям воздухозаборного мира, то отдельные потолочные вентиляционные отверстия (наш второй тип потолочной вентиляции) больше похожи на коробчатые вентиляционные отверстия. Они меньше, как правило, прямоугольной формы и располагаются на расстоянии 5-6 футов друг от друга вдоль карниза. Поскольку отдельные софиты разнесены, они не так эффективны, как непрерывные системы, поскольку они обеспечивают меньшую площадь поверхности для забора воздуха.
Индивидуальный или непрерывный стиль лучше всего подходит для вашего дома, потолочные вентиляционные отверстия являются основой любой отличной вертикальной вентиляционной системы. В сочетании с коньковым вентиляционным отверстием софиты втягивают в дом большое количество прохлады из-под карниза, а затем помогают выталкивать горячий воздух наружу. Когда дело доходит до эффективности, на самом деле нет никакого сравнения со следующими впускными отверстиями.
Фронтонные форточки
Фронтонные форточки треугольной формы, изображенные на боковой стороне крыши. Вентиляционные отверстия
Gable — это более старый, несколько устаревший стиль впуска, который также частично функционирует как выхлопная система. В отличие от вертикальной вентиляции, обсуждаемой в этой статье, фронтонные вентиляционные отверстия используют горизонтальную или перекрестную вентиляцию, чтобы поддерживать движение воздуха через чердачное пространство. Основная предпосылка заключается в том, что воздух поступает с одной стороны чердака, а затем выходит с другой.
Фронтонная вентиляция в основном используется с двускатной крышей, потому что вентиляция может быть размещена с каждой стороны дома. Эти вентиляционные отверстия не так эффективны на более сложных стилях крыш, потому что поперечному ветру могут препятствовать стропильные балки, вершины, долины, слуховые окна и другие части крыши.
Фронтонные вентиляционные отверстия бывают всех форм и размеров, наиболее популярной из которых является треугольная форма, расположенная непосредственно под вершиной кровельной системы. Иногда они изготавливаются из дерева или винила, но наиболее популярны металлические.
Важно: в то время как большая площадь поверхности для вентиляции, как правило, лучше, когда речь идет о кровле, вы должны быть осторожны при сочетании щипцовой вентиляции с любой стратегией вертикальной вентиляции. Мы даем это предупреждение, потому что боковой ветер часто нарушает поток воздуха от вертикального воздухозаборника (например, софита) к вертикальному выпуску (например, коньковому вентиляционному отверстию). Цель использования потолочного и конькового вентиляционного отверстия теряется, когда в кадр входят фронтонные вентиляционные отверстия.
Вентиляционные отверстия над фасцией
Вентиляционное отверстие над фасцией, изображено прямо над водосточным желобом. Здесь поверх вентиляционного отверстия будет помещена черепица. Вентиляционные отверстия
Fascia или вентиляционные отверстия над фасцией представляют собой новую форму кровельного воздухозаборника, предназначенную в первую очередь для крыш, на которых нет карнизов достаточного размера для установки вентиляционных отверстий на потолке. Вентиляционное отверстие размещается в верхней части лобовой доски и водосточного желоба и непосредственно под начальным рядом гонтов.
Основное назначение вентиляционных отверстий на фасции состоит в том, чтобы обеспечить поступление воздуха там, где ветер бьет в крышу, в отличие от вентиляционных отверстий на потолке, где воздух поднимается вверх.
Эффективность надфасциальных вентиляционных отверстий сомнительна из-за их малой площади поверхности. Хотя они обычно тянутся по всей нижней части линии крыши, их высота составляет всего около ½ дюйма. Это резкое уменьшение доступного воздушного потока по сравнению с площадью поверхности софитной вентиляции.
Вентиляционные отверстия над фасцией рекомендуются для домов, где нельзя использовать вентиляционные отверстия в потолке, а также на более сложных крышах, где использование вентиляционных отверстий в потолке само по себе недостаточно.
Вентиляционные кромки
Вентиляционная кромка, изображенная здесь, очень похожа на обычную кромку, но со встроенной вентиляцией.
Плюсы и минусы вентиляционных решеток на лицевой панели справедливы и для вентиляционных кромок, поскольку они очень похожи по конструкции и эффективности. . Благодаря вентиляционным отверстиям на кромке и передней панели воздухозаборник предназначен для прямого удара о крышу, а затем направляет холодный воздух вверх по внутренней стене крыши к любому выпускному отверстию на вершине крыши.
Дренажные вентиляционные отверстия отличаются от решетчатых вентиляционных отверстий местом их установки. Край капельницы — это кровельный материал, который проходит непосредственно под первым рядом черепицы и предназначен для отвода воды в водосточные желоба. Как правило, изготавливается из ковкого металла. Вентиляционное отверстие для капельницы включает забор в классический кровельный материал с небольшими отверстиями, просверленными либо в самой капельнице, либо прикрепленными к капельнице в качестве дополнения.
Как вы понимаете, установка очень сложна и должна выполняться только профессионалом.
Подобно вентиляционным отверстиям на фасции, вентиляционные отверстия на кромках отлично подходят для крыш, которые не могут использовать достаточное количество вентиляционных отверстий в потолке для забора воздуха, но не могут сравниться с вентиляционными отверстиями в потолке.
Какой тип вентиляции лучше всего подходит для моей крыши?
В большинстве случаев мы рекомендуем потолочные вентиляционные отверстия для притока и коньковые вентиляционные отверстия для вытяжки.
Для домов, в которых не может быть конькового вентиляционного отверстия, коробчатые вентиляционные отверстия обычно являются вторым лучшим вариантом для вытяжки. А для домов, которые не могут иметь потолочную вентиляцию, вы обнаружите, что вентиляционные отверстия будут вторым лучшим выбором.
При всем при этом каждый дом уникален. В то время как лучший вентиляционный клапан для вашей крыши будет варьироваться в зависимости от стиля вашего дома и формы вашей крыши, мы можем согласиться с двумя моментами:
Во-первых, наличие обоих вентиляционных отверстий и лучше, чем иметь только один. Во-вторых, вертикальная вентиляция гораздо эффективнее горизонтальной или поперечной.
Если вам нужна новая крыша и вы хотите обсудить, какая стратегия вентиляции лучше всего подходит для вашего дома, мы здесь, чтобы помочь. Позвоните нам по телефону 857-237-7648 или отправьте запрос на оценку крыши.
Какие бывают типы вентиляционных отверстий на крыше? (Активная и пассивная вентиляция крыши)

Вы можете прогуляться по любому району, посмотреть на крыши и увидеть разные предметы, проходящие и/или сидящие на крыше. Все эти различные проходы через крышу служат определенной цели, чтобы помочь вашей крыше и дому функционировать так, как предполагалось.
Команда Bill Ragan Roofing помогает жителям Нэшвилла с их кровельными и чердачными вентиляционными системами с 19 лет.90. Мы работаем с вами, чтобы найти правильный вентиляционный выход на крыше, который будет соответствовать вашему желанию, не выходя за рамки бюджета. И если когда-нибудь возникнет проблема с вентиляционным отверстием, которое мы устанавливаем, вы получите нашу пожизненную гарантию, чтобы позаботиться об этом.
Существует 2 типа систем вентиляции чердака: активная и пассивная. Активная вентиляция втягивает воздух снаружи и выталкивает его изнутри. Пассивная вентиляция означает, что воздух на чердаке перемещается естественными источниками, такими как ветер.
Активные вентиляционные отверстия работают, создавая эффект втягивания, при котором воздух втягивается через впускные вентиляционные отверстия и выталкивается обратно через вытяжные вентиляционные отверстия. Существует 4 распространенных типа активных крышных вентиляционных отверстий: турбинные, силовые, коньковые и солнечные.
Поскольку вентиляционные отверстия турбины имеют решетчатые планки и выходят на чердак под открытым небом, существует ошибочное мнение, что дождь, снег и насекомые могут попасть в ваш дом через них. Однако они сконструированы таким образом, что ничего из этого не происходит, если вентиляционное отверстие не повреждено.
В противном случае на чердаке будет скапливаться влажность, возникать конденсат и сокращаться срок службы крыши. Имейте в виду, что двигатели принудительной вентиляции имеют тенденцию выходить из строя, поэтому будьте готовы заменить их в какой-то момент.
Проблема в том, что солнечная панель не может удерживать заряд достаточно долго, чтобы вентиляция работала весь день из-за мощности, необходимой для работы двигателя. Таким образом, пока аккумулятор заряжается, ваш кондиционер может работать дольше, что приведет к увеличению вашего счета за электроэнергию.
Этот тип вентиляционных отверстий популярен, потому что они не заметны с земли. Хотя они чрезвычайно популярны, недостатком этого вентиляционного отверстия является то, что, если в вентиляционном отверстии нет фильтра, на чердак могут попасть насекомые, мусор, дождь и снег.
Пассивные вентиляционные отверстия используют естественные силы природы, такие как ветер и конвекция, для перемещения воздуха через чердак. Эти вентиляционные отверстия не имеют движущихся частей, не создают шума и практически не требуют технического обслуживания.
Это означает, что при повышении температуры на чердаке горячий воздух выталкивается через вентиляционные отверстия. Вы также можете услышать статические вентиляционные отверстия, называемые черепашьими вентиляционными отверстиями или коробчатыми вентиляционными отверстиями.
Фронтонные вентиляционные отверстия представляют собой деревянные вентиляционные отверстия, установленные на внешней стене чердака ниже места соединения двух скатов крыши. Это вентиляционное отверстие использует ветер, дующий снаружи, для перемещения воздуха на чердак и обратно.
С 1990 года команда Bill Ragan Roofing помогает домовладельцам в районе Нэшвилла со всем, что связано с кровлей, включая такую важную вещь, как вентиляция чердака. Вот почему одна из первых вещей, которую мы проверяем во время осмотра, — это надлежащая вентиляция.
Почти неизбежно, что хотя бы немного теплого, влажного воздуха из жилых помещений попадет на крышу здания и принесет с собой Это вполне реальный риск образования инея и льда в холодном климате или плесени и гниения в умеренном климате. Это простой продукт физики и реалий и ограничений конструкции.
Отапливаемое внутреннее пространство должно быть герметичным, иметь надлежащую пароизоляцию или замедлитель пара в холодном и умеренном климате, а также необходимое количество изоляции для вашей климатической зоны. Внешний сайдинг и крыши следует рассматривать как дождевой экран, просто удерживающий осадки от контрольных слоев стены – ваших тепловых, воздушных и паровых барьеров.
Теплый воздух поднимается вверх, поэтому давление воздуха всегда больше в верхних точках любого дома или здания, например, на потолке верхнего этажа. А воздух найдет любую дырку, какой бы маленькой она ни была. Давление ветра, а также внутренняя механическая вентиляция также влияют на давление воздуха в доме и вытесняют воздух через любую брешь в воздушном барьере.
Зачем нужна вентиляция крыш и как правильно вентилировать крышу
Зачем нужны вентиляционные отверстия на крыше
Зимой теплый и влажный воздух, выходящий через любые проколы в потолочных воздушных барьерах (включая плохо установленные прожекторы), будет конденсироваться, поскольку он мигрирует через стену и встречает холодную поверхность; это приводит к образованию инея и льда. Весной, когда этот лед растает, будет казаться, что у вас течет крыша, хотя на самом деле ее нет (спойлер — если ваша крыша «протекает» в солнечный день, это не «течь»). Благодаря всем этим эффектам воздушные барьеры в домах так важны для долговечности и энергоэффективности.
Сказав все это, стоит отметить, прежде чем мы зайдем слишком далеко, что существуют конструкции с «невентилируемой крышей»; мы доберемся до этого ниже. Невентилируемая крыша менее распространена в основном строительстве и чаще встречается со сводчатыми или соборными потолками. На данный момент речь идет о типичной конструкции крыши, которую большинство людей привыкли видеть — неизолированное чердачное пространство за пределами тепловой оболочки дома.
Может ли крыша иметь слишком большую вентиляцию?
Нет, чердачная вентиляция, как правило, не может быть слишком интенсивной, но она должна быть сбалансирована . Никогда не может быть слишком много приточной вентиляции через софиты, но слишком много вытяжной вентиляции без достаточного количества приточного воздуха может быть проблемой, так как это может привести к разгерметизации чердака. В этом случае воздух должен будет поступать откуда-то, и это будет означать, что другие вентиляционные отверстия будут действовать как впускные, а не вытяжные, или он может даже втягивать воздух изнутри вашего дома через любые недостатки в вашем воздушном барьере.
Если ваши коньковые вентиляционные отверстия втягивают воздух, а не выпускают его, система не только не будет обеспечивать надлежащую вентиляцию, но и может втягивать осадки.
Как влага попадает на крышу?
Даже самые лучшие продукты для воздушных барьеров хороши лишь настолько, насколько хороши знания и усердие монтажников . Как бы аккуратно ни соблюдали меры предосторожности при строительстве, неизбежно будут хоть какие-то проколы и отверстия вокруг осветительных приборов, вентиляционных каналов, смотровых люков, а также проходки сантехники и электропроводки. Есть бесчисленное множество мест, где что-то может пойти даже немного не так, и обязательно давление воздуха найдет ваши ошибки.
Лучший дизайн и исполнение дома получается, когда вы стремитесь к совершенству, но допускаете будущие неудачи. Я думаю, вы можете сказать это о многих вещах, но это, безусловно, верно в отношении устойчивой конструкции дома. Всегда стройте дом так, чтобы он был как можно более герметичным, но все же предполагайте, что он будет протекать; и убедитесь, что у вас есть достаточная вентиляция.
Как правильно проветривать крышу
Вам нужно проветривать крышу в теплом климате?
Кровельная вентиляция не только предотвращает образование инея в холодном климате, но и предотвращает перегрев крыш летом, что предотвращает преждевременное старение . Невентилируемые чердаки или чердаки с недостаточной вентиляцией в теплом климате (и чердаки в более холодном климате в летние месяцы) могут привести к тому, что температура поднимется настолько, что вы можете фактически приготовить свой кровельный материал изнутри. Это не так важно для металлических крыш и других прочных кровельных материалов, но является большой проблемой для битумной черепицы и может значительно сократить срок службы кровельных покрытий.
Более холодная крыша также поможет снизить температуру в помещении, тем самым уменьшив потребность в кондиционировании воздуха, поэтому выбор более светлого оттенка крыши в жарком климате является лучшим решением.
Что лучше — вентилируемая крыша или невентилируемая?
Сейчас самое подходящее время, чтобы рассказать вам, на чем мы стоим, а именно на том, что мы предпочитаем вентилируемые крыши невентилируемым крышам из-за долговечности и устойчивости.
Невентилируемая крыша должна быть сделана либо из идеально герметичных изоляционных панелей из жесткого пенопласта, либо из напыляемой пены. Выберите один и придерживайтесь его; лучше не смешивать типы изоляции. Если у вас должен быть верхний слой пенопластовой изоляции, а под ним что-то волокнистое, будь то целлюлозная изоляция, стекловолокно, минеральная вата и т. д., добавленная волокнистая изоляция в нижней части узла будет держать верхний слой пены намного прохладнее, а поэтому возникает риск образования конденсата, если туда попадает теплый воздух. Стоит сделать небольшую заметку о пене для распыления; некоторые производители перешли на гораздо более безопасные пенообразователи, см. здесь, чтобы выбрать лучшую распыляемую пену с пенообразователями HFO.
Инженер Ecohome Денис Бойер выполнил несколько моделей моделирования влажности с невентилируемыми крышами и подтвердил, что риск внутритканевой конденсации (влага в воздухе, образующая капли воды при контакте с твердой холодной поверхностью) может быть проблемой. По словам Дениса, «когда температура наружного воздуха падает примерно до -25 градусов по Цельсию, что довольно часто встречается в Канаде и некоторых северных штатах США, даже с жесткой изоляцией R21 поверх волокнистой изоляции этот слой все еще может достигать точки замерзания. Движение водяного пара за счет проницаемости не кажется серьезной угрозой, но движение воздуха практически гарантирует образование конденсата в целлюлозе и на деревянном каркасе».
Так и будет, если вы резко не уменьшите толщину целлюлозы и не увеличите количество жесткой изоляции. Итак, еще раз, вот почему мы будем либо использовать только один тип изоляции на невентилируемой крыше, либо, что еще лучше, просто придерживаться вентилируемой.
Достаточно ли естественной вентиляции крыши?
Естественная вентиляция крыши обычно достаточна для удаления влаги с чердаков в холодном климате . Воздух циркулирует естественным образом из-за разницы температур в крыше, поэтому, как правило, нет необходимости в механической или электрической вентиляции. Конечно, это верно только в том случае, если есть вентиляционные отверстия надлежащего размера и расположены правильно, и они свободны от препятствий, которые могут включать годы паутины и пыли, поэтому мы рекомендуем время от времени чистить вентиляционные отверстия на крыше.
Должен ли я устанавливать крышные или чердачные вентиляторы?
Чердачные вентиляторы можно использовать в качестве средства для проблемных крыш, если естественная вентиляция не помогает. Мы бы предложили эти солнечные батареи (доступны онлайн) как достойный компромисс между стоимостью, надежностью и эффективностью. Возможно, у вас вокруг дома много деревьев, которые нарушают естественный поток воздуха, поэтому вентилятор может помочь удалить горячий и влажный воздух с чердака и оставить пространство под изоляцией чердака в покое. Эти вентиляторы вручную обеспечивают циркуляцию воздуха на чердаке, вытягивая свежий воздух из вентиляционных отверстий (например, на потолке) и выталкивая горячий или влажный воздух наружу.
Чердачные вентиляторы могут выполнять круглогодичную функцию. Летом вы можете резко снизить температуру на чердаке, помогая продлить срок службы кровельной черепицы и обшивки, а также краски на софитах и фасадах.
В холодные месяцы чердачные вентиляторы также помогут избежать повреждений, вызванных наледью. Вентиляторы охлаждают чердак, выравнивая температуру между чердаком и снаружи дома. Это предотвращает таяние снега на вашей крыше и повторное замерзание, когда он попадает в холодный желоб, вызывая образование сталактитов, которые могут проткнуть собаку или маленьких детей.
При установке чердачного вентилятора также важно учитывать, насколько хорошо ваш чердак изолирован от остальной части дома. Если ваша чердачная дверь или люк особенно плохо герметичны и имеют сквозняк, или фонари были установлены без надлежащего прилегания к воздушной барьерной мембране, включение вентилятора будет подавать кондиционированный или нагретый воздух через щели.
Как узнать, плохая ли у вас вентиляция чердака
Есть много признаков, указывающих на то, что вентиляция вашего чердака неадекватна, вот некоторые вещи, на которые следует обратить внимание —
Зимой вы замечаете скопление льда на свесах крыш или желобах?
Весной на стенах появляются капельки воды?
Весной, когда сходит снег, вы замечаете следы влаги на потолке?
На вашем чердаке есть иней или пятна на изоляции или деревянных стойках?
Если вы ответили утвердительно на любой из этих вопросов, возможно, поток воздуха через чердак недостаточен для удаления влаги. Подробнее о том, что делать, если на чердаке мороз, читайте здесь.
Можно ли использовать разные типы вентиляционных отверстий на одной крыше?
Лучше не иметь различных вентиляционных отверстий на крыше, таких как коньковые вентиляционные отверстия и вентиляционные отверстия на фронтонах, поскольку они могут фактически отключить друг друга . Здесь стоит отметить, что часто, когда на крышу добавляются новые вентиляционные отверстия, старые вентиляционные отверстия продолжают работать, как будто «чем больше, тем лучше», когда на самом деле может быть хуже. При установке нового конькового вентиляционного отверстия в старом доме лучше всего установить нужное количество и заблокировать любые другие, которые больше не нужны, особенно торцевые вентиляционные отверстия.
Воздух идет по пути наименьшего сопротивления, поэтому, если вы сойдете с легкого пути, воздух пойдет по нему. Таким образом, оставление торцевого вентиляционного отверстия на месте означает, что воздух будет вытягиваться из него, когда вы просто потратите деньги на установку блестящего нового конькового вентиляционного отверстия. А вентиляционные отверстия на концах фронтонов действительно являются одними из самых неэффективных вентиляционных отверстий на крыше, поскольку они могут оставлять влагу в центре чердака, и они часто устанавливаются ниже оптимального уровня, оставляя много влаги скапливаться на самом пике.
Как рассчитать вентиляцию крыши
Требования норм США следующие (канадские ниже)
В соответствии с Международными строительными нормами 2012 издания (IBC 2012) закрытые чердаки и закрытые стропильные пространства, образованные там, где потолки прилегают непосредственно к нижней стороне каркаса крыши должна иметь сквозную вентиляцию для каждого отдельного помещения . Чистая свободная вентиляционная площадь (NFVA) должна быть не менее 1:150 площади вентилируемого помещения.
Блокирующие и вентиляционные дефлекторы должны быть установлены таким образом, чтобы они не мешали циркуляции воздуха; Между любой изоляцией или препятствием и нижней частью обшивки крыши должно быть обеспечено воздушное пространство не менее 1 дюйма. Вентиляционные отверстия должны быть защищены от попадания дождя или снега в чердачное помещение.
Исключение из требований к вентиляции IBC 2012 позволяет уменьшить NFVA до минимума 1:300 при условии, что от 50 до 80 процентов вентиляционной площади обеспечивается в верхней части вентилируемого помещения или рядом с ней или там, где пар В зимнее время к теплой стороне вентиляционного помещения подводят замедлитель.
Международный жилищный кодекс, издание 2012 г. (IRC 2012) содержит требования, аналогичные IBC 2012 г., за исключением того, что IRC 2012 г. ограничивает чистое сокращение свободной вентиляции от 1:150 до 1:300, когда от 40 до 50 процентов требуемой площади вентиляции устанавливается в верхней части вентилируемого чердачного помещения или рядом с ним.
Кроме того, особенно для зданий в климатических зонах 6, 7 и 8, при установке пароизолятора на чердаке IRC 2012 ограничивает чистое сокращение свободной вентиляции с 1:150 до 1:300.
Руководство NRCA США
Для вентиляции чердака NRCA рекомендует обеспечить не менее 1 квадратного фута NFVA на каждые 150 квадратных футов чердачного пространства (коэффициент вентиляции 1:150), измеренный на уровне мансардного пола или потолка. Для чердаков большого объема, где уклон крыши больше 8:12, вам следует рассмотреть возможность увеличения количества чердачной вентиляции, чтобы приспособить дополнительный объем чердачного пространства.
Кроме того, NRCA также рекомендует, чтобы объем вентиляции в статических вентиляционных системах был сбалансирован между потолком или карнизом и верхней частью вентилируемого пространства.
В конфигурации со сбалансированной вентиляцией наружный воздух с температурой окружающей среды поступает в чердачное помещение внизу через потолочные или карнизные вентиляционные отверстия, затем этот воздух проходит через чердачное помещение, где он вытесняет теплый влажный воздух, который выходит из чердачных вентиляционных отверстий наверху или рядом с ним вентилируемого пространства. Эта конфигурация основана на конвекционных потоках, способе передачи тепла, который заставляет теплый воздух и водяной пар подниматься в доме и может вызывать эффект дымохода или дымовой трубы.
Для получения полной информации о соответствии нормам США для вентиляции чердака см. раздел «Контроль конденсации и утечки воздуха» Руководства NRCA по кровле: Архитектурная металлическая обшивка, контроль конденсации и утечки воздуха и замена кровли — 2014.
Национальный строительный кодекс Канады в статье 9.19.1.1 указаны соотношения в зависимости от уклона крыши :
Для уклона более 1:6 свободная поверхность всех вентиляционных отверстий должна соответствовать соотношению 1:300 поверхности потолка, покрытой изоляцией
При уклоне менее 1:6 свободная поверхность должна иметь соотношение не менее 1:150 к поверхности потолка, покрытой изоляцией.
Здесь стоит отметить, что, по нашему мнению, большинство строителей неправильно понимают строительные нормы и правила. Часто минимальные требования к различным компонентам дома или, в качестве другого примера, значения характеристик изоляции считаются «оптимальными», хотя они, безусловно, таковыми не являются. Это только «минимум», что во многих случаях указывает на то, что «чем больше, тем лучше».
No related posts.
