Проверьте свою крышу!

Важные нюансы, по которым легко проверить качество подбора и установки мансардных окон, даже если вы не строитель.

Что проверить ДО установки окон?

Правило 1. Угол ската крыши — не менее 15°

Если угол ската меньше 15°, крыша считается «плоской». Мансардные окна для нее НЕ ПОДОЙДУТ! Для освещения пространства под плоской крышей используют зенитные фонари.

Подробную информацию о зенитных фонарях читайте по ссылке.

Правило 2. Правильный расчет количества и размера окон

Чтобы света было достаточно, считаем по принципу 1 м2 остекления на 10 м2 помещения. Площадь остекления разных размеров окон VELUX вы можете узнать в нашем каталоге в описаниях моделей мансардных окон VELUX.

Правило 3. Выбор ширины окна по расстоянию между стропилами — это ошибочный подход!

Практически в любую крышу отлично устанавливается окно любой ширины.

Стропильная система подгоняется под размер окна — это несложно и безопасно. Поэтому мы рекомендуем при выборе окна отталкиваться от дизайна и планировки помещения, обсудив технические детали со специалистом, который будет ставить окна.

ВАЖНО!
Получить полную консультацию по подбору и монтажу мансардных окон, заказать БЕСПЛАТНЫЙ замер и расчет вы можете у наших менеджеров по телефону:

8 (863) 237-20-20
Правило 4.
Расстояние от окна до ендовы не менее 50 см

Ендова — это стык скатов крыши. Чтобы избежать постоянного скопления снега на окне, установленном слишком близко от ендовы, что может стать причиной протечек, нижняя часть окна должна располагаться

не ближе 50 см от ендовы (расстояние рекомендуется измерять перпендикулярно линии ендовы).

Правило 5. Расстояние от окна до дымоходной трубы или вентканала не менее 1 м

Данные элементы могут способствовать скоплению снега на окне, что может привести к протечке. Безопасное расстояние от других выступающих элементов кровли до окна — не менее 1 метра.

Правило 6. Расстояние между отдельно стоящими окнами не менее 50 см

Такое расстояние позволяет обеспечить надежное соединение мансардного окна со всеми элементами кровельного пирога. Если вы хотите установить окна ближе, вам потребуются

специальные комбинированные оклады.

Правило 7. Снегозадержатели над мансардными окнами

Над каждым мансардным окном необходимо разместить снегозадержатели на расстоянии примерно 1 м от окна. Это позволит защитить мансардные окна от повреждений при лавинообразном сходе снега с крыши.

Правило 8. Примыкание тепло-, гидро- и пароизоляции к мансардному окну

Если при установке мансардного окна на кровле уже есть вышеперечисленные элементы, они должны быть качественно соединены с окном. Для качественного соединения лучше использовать оригинальные комплекты VELUX оригинальные комплекты VELUX.

Что проверить ВО ВРЕМЯ установки окон?

Правило 9. Утепление откосов

До того, как вы приступите к отделке помещения, нужно убедиться, что откосы мансардного окна обязательно утеплены и закрыты пароизоляционной пленкой без разрывов. Отсутствие утепления или пароизоляции в откосах может привести к промерзанию и протечкам при эксплуатации мансарды.

Правило 10. Правильное раскрытие откосов

Чтобы на окнах не образовывался конденсат, а в мансарде было светло, важно правильно раскрыть откосы: нижний должен быть перпендикулярен полу, верхний — параллелен. Но при этом не забывайте учитывать конструктивные особенности кровли.

Мансардные окна — самые важные решения

История мансардного окна началась в тот момент, когда чердак перестали воспринимать, как хранилище для ненужного хлама. В 17 веке во Франции из-за массового наплыва людей в города остро стала необходимость в недорогом жилье. Тогда появилась идея обустроить чердаки. Автором идеи стал Франсуа Мансар — отсюда и название — мансарда. Уютной и комфортной для жизни мансарда становится только если установить в ней окно. Мансардное окно способно выдержать те же нагрузки, что и крыша дома, и при этом пропускать больше света, чем стандартное привычное окно того же размера. Установить его можно на скатные кровли практически с любым типом покрытия с уклоном от 15°, сохраняя надежность крыши и тепло.

Установку мансардного окна желательно доверить профессионалам, но если есть желание и позволяет время, можно всю работу сделать самостоятельно. О ключевых параметрах при планировании и установке мансардного окна рассказывает Гапеев Станислав — специалист службы технической поддержки Торговой Сети ТехноНИКОЛЬ.

В идеале «установка» мансардного окна должна происходить на начальной стадии проекта, т.к. от этого могут зависеть работы, связанные с несущей стропильной системой. Поэтому, как и в любом деле, прежде, чем приступать к работе — необходимо все продумать и рассчитать. А вот сама установка окна требует уже внимательности и аккуратности.



Шаг 1. Планирование размещения

Существует формула для расчета размещения мансардного окна: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Лучше всего монтаж таких окон осуществлять на скате, где много свободного пространства, что позволит не усложнять эксплуатацию крыши. Важно, чтобы установка окна на мансарде происходила вдали от кровельных узлов. На отдалении от ендов не менее, чем на 0,5м, от дымоходной трубы не менее, чем 1м, расстояние между окнами не менее 0,5м. В последнем случае, если хочется большое окно, то у производителей есть готовые решения с двойными окладами.

Высоту расположения окон стоит рассчитывать таким образом, чтобы нижняя часть рамы возвышалась над уровнем чистового пола на 1-1,5 метра, прежде всего это связано с вопросами безопасности.



Шаг 2. Подготовка проема

Идеально, когда мансардные окна учитываются на стадии проекта или сборки стропильной системы.

Окно крепится к стропилам при помощи монтажных уголков. В том случае, если расстояние между стропилами не соответствует ширине желаемого окна, можно адаптировать стропильную систему с помощью врезки каркаса под коробку окна без ущерба для несущей способности стропильной системы. При этом нижняя часть врезки должна быть перпендикулярно полу, а верхняя параллельно полу. Это условие обеспечивает в последующем правильное выполнение откосов и эксплуатацию.



Шаг 3. Установка рамы

Окно устанавливается без стекла — не повредив петель, аккуратно, створку вынимают из рамы. Здесь стоит обратить внимание на инструкцию производителя, так как разные створки снимаются по-разному. Закрепление рамы осуществляется при помощи кронштейнов. При установке оконного короба в подготовленном проеме монтажные уголки должны опереться на стропила. Убедитесь что паз на оконной коробке совпадает с верхней плоскостью обрешетки, и при помощи уровня проверьте горизонталь нижнего края. Далее прикрутите нижние уголки к стропилам шурупами.



Шаг 4. Теплоизоляция

Утепление мансардных окон с помощью монтажной пены строго настрого запрещено, так как может привести к смещению поворотной рамы по отношению к коробу окна. Такая неравномерность приведет к дальнейшим сквознякам и протеканиям. Идеально подходит базальтовый или минераловатный утеплитель, который обладает упругостью и способен надежно замкнуть тепловой контур вокруг окна. Кроме того, на утепленных мансардных крышах чаще всего выбираются именно такие виды утеплителя, таким образом не потребуется дополнительных затрат.



Шаг 5. Гидроизоляция и пароизоляция

Вместе с готовым заводским изделием обычно предлагаются специальные гидроизоляционные и пароизоляционные фартуки – это элементы, позволяющие сохранить герметичность сопряжения гидроизоляционной и пароизоляционной пленок основной кровли и оконной рамы. Иногда сопряжение выполняют самостоятельно без готовых фартуков. Основная задача герметично закрепить пленки к окну обеспечив замкнутый контур.

Далее в верхней части рамы монтируется дренажный желоб под углом в сторону от окна, функцией которого является отведение конденсата и осадков



Шаг 6. Установка стеклопакета

Вставить створку окна в оконную коробку. Для этого необходимо: взять створку в руки, т.е. наружным стеклом к себе, а низ окна кверху; удерживая створку в вертикальном положении вложить её снаружи в петли равномерно без перекоса; выкрутить блокировочные винты на три оборота против часовой стрелки, и закрыть окно;

Створку приоткрыть и проверить параллельность щели между створкой и коробкой внизу окна. Подкладывая пластиковый клин из крепёжного комплекта под верхний монтажный уголок со стороны меньшего зазора, устранить непараллельность.

Закрыть окно и проверить параллельность щели между створкой и коробкой по бокам. В случае необходимости, передвигая верхнюю часть коробки влево или вправо, устранить непараллельность. Прикрутить шурупами к стропилам верхние уголки.



Шаг 7. Доборные элементы

Настоятельно рекомендуется установка снегозадержателей над мансардными окнами на расстоянии до 1 м. Это сохранит мансардное окно в случае возникновения лавинообразного схода снега. Особенно актуально на металлических кровлях.

В тех случая, когда окно врезается в уже готовую кровлю, то требования к герметичности сопряжения кровельного пирога в составе теплоизоляции и подкровельных пленок остаются такими же. Но, как правило, выбор окон будет обусловлен расположением стропил. Однако и это не является ограничением, просто потребуется больше времени и усилий как правильно распределить нагрузку и не ослабить несущие конструкции.

В зависимости от моделей и производителя окна могут дополнительно укомплектовываться различным аксессуарами, в т.ч. готовыми откосами, различными приводами для открывания ручки, карданы или механизмы для дистанционного управления окном, датчики дождя сами закроют окно, а выбор цветных маркизет органично впишет окно в ваш интерьер.



Как заменить старое мансардное окно


Какие окна Вы хотите заменить?

Окна по индивидуальному размеру

Старые окна Roto

Старые окна Velux, Fakro и т. п.

Ваше старое мансардное окно отслужило свой срок и Вы ищите ему идеальную и простую замену на основе современных оконных технологий? Откройте для себя новые перспективы с окнами для замены Roto. После замены старых окон в крыше Вы будете с явным плюсом в комфорте и энергоэффективности. Замена старых мансардных окон оправдает себя на 100% и не потребует больших усилий! Для всех старых типов окон для крыши у Roto есть новое подходящее решение.

Заменить окно можно в рекордные сроки прямо изнутри помещения без масштабных работ по переделыванию крыши и отделки откосов. Roto предлагает профессиональный всесторонний сервис и гарантирует совершенство Premium класса. Владельцы старых мансард могут вздохнуть с облегчением: замена окна в крыше будет завершена в течение нескольких часов.

4 причины заменить старое окно в крыше

Лучшая энергоэффективность

  • Однокамерные и двухкамерные стеклопакеты различной энергоэффективности — от стандартной до максимальной класса А+.
  • Подходят для реновации крыши в концепции «пассивного дома».
  • Надежная теплоизоляция и герметичное соединение с кровлей благодаря термоблоку WD, пароизоляционной пленке и системам подключения.
  • Больше комфорта, меньше затрат на отопление мансарды зимой и кондиционирование летом.
  • Подходят для всех климатических зон России.

Быстрый и точный монтаж

  • Подходят для замены всех типов старых мансардных окон независимо от размера, производителя и года выпуска.
  • Могут быть изготовлены по индивидуальным размерам клиента с точностью до миллиметра.
  • Благодаря точной адаптации к существующему проему в крыше, замена может быть сделана быстро и легко изнутри.
  • Предустановленные на заводе термоблок WD, пароизоляционная пленка и монтажные уголки — окно готово к установке прямо из коробки.
  • Простая регулировка оконной створки для устранения перекосов.

Больше комфорта

  • Современный дизайн, высокие теплоизоляционные свойства и удобство эксплуатации — замените старые окна из дерева на современные окна из 100% ПВХ.
  • Обновленная система внутренних откосов из пластика и высококачественное остекление гарантируют равномерное освещение в мансарде.
  • Больше света, воздуха и отличный вид из окна — увеличьте площадь остекления мансарды с помощью двойной или тандемной установки новых окон.
  • Автоматические системы управления и интеграция с системами «Умный дом».

Качество German made

  • Больше долговечности — гарантия 15 лет на материалы, используемые в мансардных окнах, и внешние закаленные стекла ESG от разбития градом.
  • Сертификат TÜV Rheinland — гарантия качества и безопасности продукции (окна серии RotoQ и Roto Designo R8).
  • Немецкое инженерное искусство и профессиональная философия — мансардные окна Roto изготавливают, продают и устанавливают профессионалы кровельной индустрии.
  • Сертифицированные дилеры и установщики.

Мансардные окна Roto для замены старых окон в крыше по индивидуальным размерам

Окна серии MR подходят для замены старых окон в крыше независимо от производителя, года выпуска и размера

Быстрая и беспрепятственная замена существующего старого мансардного окна — независимо от его производителя, размера и года выпуска. Окна серии MR подходят всегда и в любой ситуации — они производятся на заказ с точностью до миллиметра в соответствии с вашими требованиями. Мансардное окно можно легко и быстро вставить в существующий проем в крыше без каких-либо сложных ремонтных работ.


Мансардное окно Roto Designo R8 MR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Безграничные возможности и панорамный вид из окна: предлагаем окна длиной до 1.80 м.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
  • Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
  • Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.


Мансардное окно Roto Designo R6 MR

рама ПВХ, центральная осью поворота, ручное управление — ручка снизу

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Классический дизайн и проверенная временем технология открывания по центральной оси.
  • Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардное окно Roto Designo R6 MR RotoTronic

рама ПВХ, центральная осью поворота, электрическое управление

Для замены старых окон в крыше независимо от производителя, года выпуска и размера

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Классический дизайн и современные технологии автоматизации: окно автоматически закрывается во время дождя.
  • Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.
  • Интегрируется с системой «Умный дом».
Для заказа окна для замены по индивидуальному размеру вам нужно будет сообщить нам точные геометрические размеры существующего проема в крыше (ширина х длина) как указано на картинке ниже. Вызовите замерщика или свяжитесь с нашим техническим специалистом:8-800-600-46-38 (бесплатный звонок с территории РФ).

Точка замера ширины окна

Точка замера длины окна

Мансардные окна Roto для замены старых окон в крыше стандартных размеров производства Roto

Окна серии SR / AR подходят для замены старых окон в крыше стандартных размеров производства Roto начиная с 1968 года

Быстрая и беспрепятственная замена существующего старого мансардного окна стандартного размера производства Rot. Новые мансардные окна имеют такие же установочные размеры, как и окна подлежащие замене, однако есть некоторые конструктивные различия. Благодаря точной адаптации к существующему проему в крыше, замену можно легко и быстро выполнить изнутри: без значительных работ по переоборудованию кровли и отделки откосов.

  • Окна серии Designo R8 SR подходят для замены старых мансардных окон Roto до 1994 года выпуска.
  • Окна серии Designo R8 AR подходят для замены старых мансардных окон Roto после 1994 года выпуска.

Мансардное окно Roto Designo R8 SR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров производства Roto с 1968 до 1994 года.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
  • Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
  • Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.

Мансардное окно Roto Designo R8 AR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров производства Roto с 1994 до 2010 года.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
  • Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
  • Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.
Мансардные окна для замены старых окон Roto с 1968 до 1994 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994480/7905/85/8
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994480/9705/105/10
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994480/10605/115/11
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994590/7906/86/8
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994590/10606/116/11
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994680/9707/107/10
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994680/10607/117/11
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994680/11707/127/12
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994680/13907/147/14
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994790/10608/118/11
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994880/11709/129/12
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994880/13909/149/14
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994990/106010/1110/11
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994990/117010/1210/12
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-1994990/139010/1410/14
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-19941080/117011/1211/12
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-19941080/139011/1411/14
Designo R8 SRh2, h4, 310 / 320, 410 — 4191968-19941280/139013/1413/14
Мансардные окна для замены старых окон Roto с 1994 до 2010 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
Designo R8 AR6x, 73, 841994-2010480/7205/75/8
Designo R8 AR6x, 73, 841994-2010480/9205/95/10
Designo R8 AR6x, 73, 841994-2010480/11205/115/11
Designo R8 AR6x, 73, 841994-2010590/9206/96/8
Designo R8 AR6x, 73, 841994-2010590/11206/116/11
Designo R8 AR6x, 73, 841994-2010590/13406/147/10
Designo R8 AR6x, 73, 841994-2010680/9207/97/11
Designo R8 AR6x, 73, 841994-2010680/11207/117/12
Designo R8 AR6x, 73, 841994-2010680/13407/147/14
Designo R8 AR6x, 73, 841994-2010680/15407/168/11
Designo R8 AR6x, 73, 841994-2010680/17407/189/12
Designo R8 AR6x, 73, 841994-2010880/11209/119/14
Designo R8 AR6x, 73, 841994-2010880/13409/1410/11
Designo R8 AR6x, 73, 841994-2010880/15409/1610/12
Designo R8 AR6x, 73, 841994-2010880/17409/1810/14
Designo R8 AR6x, 73, 841994-20101080/112011/1111/12
Designo R8 AR6x, 73, 841994-20101080/134011/1411/14
Designo R8 AR6x, 73, 841994-20101280/92013/913/19
Designo R8 AR6x, 73, 841994-20101280/134013/1413/14

Мансардные окна Roto для замены старых окон в крыше стандартных размеров сторонних производителей

Окна серии SR / AR подходят для замены старых окон в крыше стандартных размеров производства Velux, Fakro и тд

Быстрая и беспрепятственная замена существующего старого мансардного окна стандартного размера производства Velux, Fakro и т. п. . Новые мансардные окна имеют такие же установочные размеры, как и окна подлежащие замене, однако есть некоторые конструктивные различия. Благодаря точной адаптации к существующему проему в крыше, замену можно легко и быстро выполнить изнутри: без значительных работ по переоборудованию кровли и отделки откосов.

Мансардное окно RotoQ Q-4 P5 SR + оклад EDW V20

рама ПВХ или дерево, центральная ось поворота, ручное управление — ручка сверху

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1991 до 2000 года.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Умная система плагинов с звуковой обратной связью исключает ошибки при монтаже.
  • Идеальное окно для профессионального кровельного бизнеса.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Классический дизайн и проверенная временем технология открывания по центральной оси.
  • Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).

Мансардное окно RotoQ Tronic QT4 SR + оклад EDW V20

рама ПВХ или дерево, центральная ось поворота, электрическое управление

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1991 да 2000 года.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Умная система плагинов с звуковой обратной связью исключает ошибки при монтаже.
  • Идеальное окно для профессионального кровельного бизнеса.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Классический дизайн и современные технологии автоматизации: окно автоматически закрывается во время дождя.
  • Стабильная ручная блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).
  • Интегрируется с системой «Умный дом».
Мансардные окна для замены старых окон сторонних производителей с 1991 до 2000 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
RotoQ Q-4 (QT4) + EDW V20R1021991-2000495/71910255/78
RotoQ Q-4 (QT4) + EDW V20R1041991-2000495/91910455/98
RotoQ Q-4 (QT4) + EDW V20R2041991-2000605/91920466/98
RotoQ Q-4 (QT4) + EDW V20R2061991-2000605/1119 20666/118
RotoQ Q-4 (QT4) + EDW V20R3041991-2000725/91930478/98
RotoQ Q-4 (QT4) + EDW V20R3061991-2000725/111930678/118
RotoQ Q-4 (QT4) + EDW V20R3081991-2000725/133930878/140
RotoQ Q-4 (QT4) + EDW V20R3101991-2000725/154131078/160
RotoQ Q-4 (QT4) + EDW V20R4061991-2000887/111940694/118
RotoQ Q-4 (QT4) + EDW V20R4081991-2000887/133940894/140
RotoQ Q-4 (QT4) + EDW V20R4101991-2000887/154141094/160
RotoQ Q-4 (QT4) + EDW V20R6061991-20001085/1119606114/118
RotoQ Q-4 (QT4) + EDW V20R6081991-20001085/1339608114/140
RotoQ Q-4 (QT4) + EDW V20R6101991-20001085/1541610114/160
RotoQ Q-4 (QT4) + EDW V20R8081991-20001285/1339610134/140
RotoQ Q-4 (QT4) + EDW V20R8101991-20001285/1541610134/160
Мансардные окна для замены старых окон сторонних производителей с 2000 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
RotoQ Q-4 (QT4) + EDW V20RC02, CK02с 2000495/719C02, CK0255/78
RotoQ Q-4 (QT4) + EDW V20RC04, CK04с 2000495/919C04, CK0455/98
RotoQ Q-4 (QT4) + EDW V20RF04, FK04с 2000605/919F04, FK0466/98
RotoQ Q-4 (QT4) + EDW V20RF06, FK06с 2000605/1119 F06, FK0666/118
RotoQ Q-4 (QT4) + EDW V20RF08, FK08с 2000605/1339F08, FK0866/140
RotoQ Q-4 (QT4) + EDW V20RM04, MK04с 2000725/919M04, MK0478/98
RotoQ Q-4 (QT4) + EDW V20RM06, MK06с 2000725/1119M06, MK0678/118
RotoQ Q-4 (QT4) + EDW V20RM08, MK08с 2000725/1339M08, MK0878/140
RotoQ Q-4 (QT4) + EDW V20RM10, MK10с 2000725/1541M10, MK1078/160
RotoQ Q-4 (QT4) + EDW V20RP04, PK04с 2000887/919P04, PK0494/98
RotoQ Q-4 (QT4) + EDW V20RP06, PK06с 2000887/1119P06, PK0694/118
RotoQ Q-4 (QT4) + EDW V20RP08, PK08с 2000887/1339P08, PK0894/140
RotoQ Q-4 (QT4) + EDW V20RP10, PK10с 2000887/1541P10, PK1094/160
RotoQ Q-4 (QT4) + EDW V20RS06, SK06с 20001085/1119S06, SK06114/118
RotoQ Q-4 (QT4) + EDW V20RS08, SK08с 20001085/1339S08, SK08114/140
RotoQ Q-4 (QT4) + EDW V20RS10, SK10с 20001085/1541S10, SK10114/160
RotoQ Q-4 (QT4) + EDW V20RU04, UK04с 20001285/919 U04, UK04134/98
RotoQ Q-4 (QT4) + EDW V20R U08, UK08с 20001285/1339U08, UK08134/148
RotoQ Q-4 (QT4) + EDW V20RU10, UK10с 20001285/1541U10, UK10134/160

Мансардное окно Roto Designo R7 SR

рама ПВХ, поднятая ось поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров сторонних производителей до 1991.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Максимальный комфорт и свобода: поднятая ось поворота створки, в открытом положении створка окна не заходит внутрь помещения.
  • Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Оптимальное окно для вентиляции мансарды благодаря центральной оси поворота створки.
  • Больше тепла: высокопроизводительное двойное остекление и тройное остекление.
  • Больше безопасности: трехточечная система центрального замка. 5-й наивысший класс безопасности (ПВХ).

Мансардное окно Roto Designo R8 AR

рама ПВХ, две оси поворота, ручное управление — ручка снизу

Для замены старых окон в крыше стандартных размеров сторонних производителей с 1986 до 2000 года.

  • Быстрая установка благодаря обширной предварительной сборке с завода: термоблок WD, пароизоляционная пленка и монтажные уголки в стандартной комплектации.
  • Замена в течение нескольких часов: меняете старое окно утром, наслаждаетесь новым окном днем.
  • Регулируемая фурнитура позволяет устранить зазоры и перекосы без демонтажа окна.
  • Многокамерный профиль из 100% ПВХ с стальным армированием: больше надежности и энергоэффективности.
  • Максимальный комфорт и свобода: две оси поворота створки, в открытом положении створка окна не заходит внутрь помещения.
  • Стабильная и автоматическая блокировка створки в позиции для мытья, которая обеспечивает безопасный и удобный доступ к внешнему стеклу.
  • Больше тепла: высокопроизводительное двойное остекление и инновационные энергосберегающие решения до уровня «пассивного дома» в окнах с тройным остеклением.
  • Больше безопасности: четырехточечная система центрального замка. 5-й наивысший класс безопасности.
  • Сертификат TÜV Rheinland (окна серии RotoQ и Roto Designo R8) — гарантия качества и безопасности продукции.
  • Версия Quadro — помощник «Курт» — кран и ремень для переноски в стандартной комплектации для легкой транспортировки и простоты обращения на месте монтажа.
Мансардные окна для замены старых окон сторонних производителей до 1991 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
Designo R7 SR021до 1991474–494/762–7820215/8
Designo R7 SR023до 1991474–494/962–9820235/10
Designo R7 SR033до 1991574–594/962–9820336/10
Designo R7 SR035до 1991574–594/1162–11820356/12
Designo R7 SR043до 1991674–694/962–9820437/10
Designo R7 SR045до 1991674–694/1162–11820457/12
Designo R7 SR047до 1991674–694/1362–13820477/14
Designo R7 SR065до 1991854–874/1162–11820658/12
Designo R7 SR067до 1991854–874/1362–13820678/14
Designo R7 SR085до 19911054–1074/1162–118208510/12
Designo R7 SR087до 19911054–1074/1362–138208710/14
Мансардные окна для замены старых окон сторонних производителей с 1986 до 2000 года
Новое окно для заменыСтарое окно RotoГод выпускаШирина х длинаРазмер старого окна RotoРазмер нового окна Roto
Designo R8 ARAF86, BA91, BA921986-2000492/101255/11055/100
Designo R8 ARAF86, BA91, BA921986-2000642/101270/11070/110
Designo R8 ARAF86, BA91, BA921986-2000642/131270/14070/140
Designo R8 ARAF86, BA91, BA921986-2000792/101285/11085/110
Designo R8 ARAF86, BA91, BA921986-2000792/131285/14085/140
Designo R8 ARAF86, BA91, BA921986-2000942/1012100/110100/110
Designo R8 ARAF86, BA91, BA921986-2000942/1312100/140100/140
Designo R8 ARAF86, BA91, BA921986-20001092/1012115/100115/100
Designo R8 ARAF86, BA91, BA921986-20001092/1312115/140115/140
Designo R8 ARAF86, BA91, BA921986-20001241/1312135/140135/140

Также читайте «Выбор мансардного окна. Подробное пошаговое руководство»

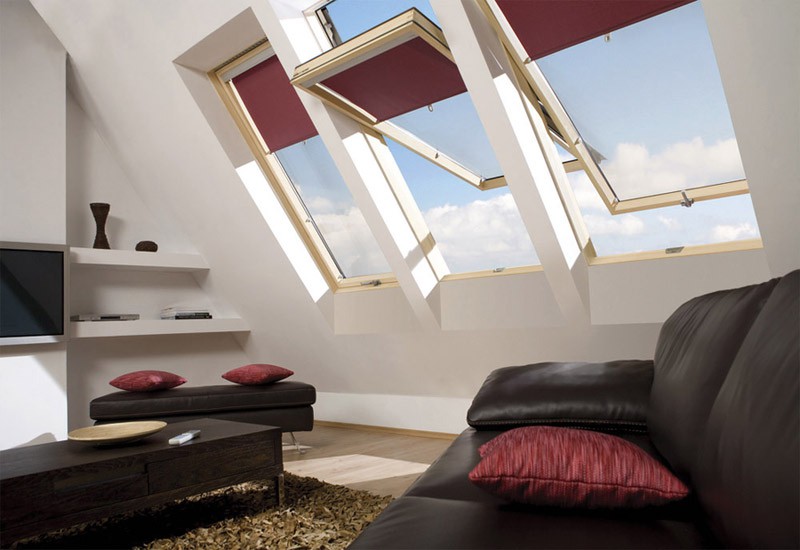

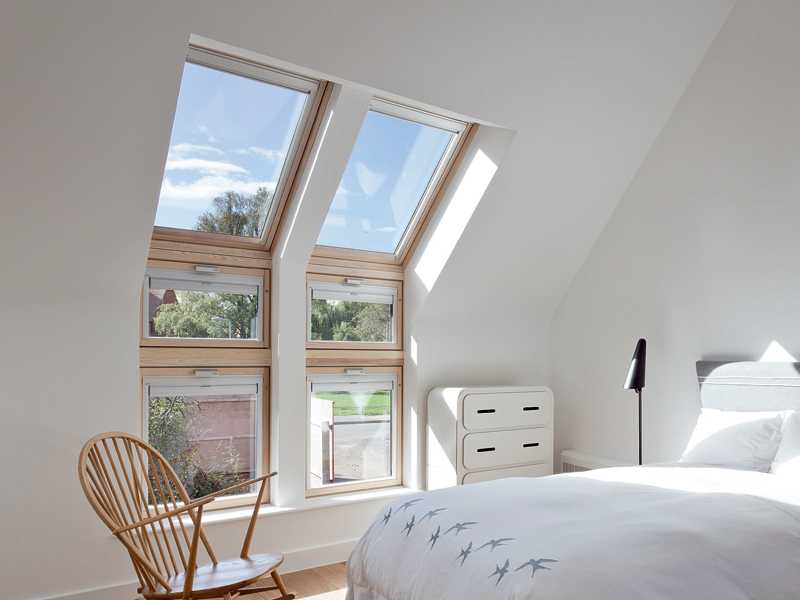

Душа мансарды – окна

Жилище под скатом крыши – всегда больше чем просто комната; это помещение, в котором царит особое романтическое настроение. И главную роль в его создании играют, конечно же, окна.

Благодаря своему расположению мансардные окна дают на 30–40% лучшее освещение, чем вертикальные, а возможность их установки в любом месте кровли помогает наполнить светом даже самые затемненные части помещения (как комнат, так и коридоров). Регулировать освещение можно при помощи рольставен, штор и жалюзи.

Не стоит думать, что современное окно для крыши – всего лишь банальная система «рама + стекло». Сегодня это высокотехнологичный продукт, состоящий из многих элементов, основными из которых являются коробка, створка, стеклопакет, вентиляционное устройство, фурнитура и внешние защитные накладки.

Не страшны ни снег, ни солнце

Мансардному окну в период эксплуатации приходится испытывать большие нагрузки: налипающие комья снега, сосульки, листва и т. п. Поэтому в большинстве случаев для мансардных окон используются ударопрочные закаленные стекла.

Защитить мебель и стены от выгорания на солнце помогает тонировка. Но и здесь существуют свои ограничения: не рекомендуется использование тонированного в массе стекла с коэффициентом пропускания меньше, чем 50%, т. к. в жаркий солнечный день панели из него могут нагреваться до температуры 80–90 0С и выше. В итоге в листах стекла возникают большие температурные напряжения, которые могут привести к разрушению панели. Выходом является применение специальных стекол, прошедших процесс закалки.

Четыре функции стекла

Оконное стекло должно быть ударопрочным, обеспечивать теплоизоляцию, солнцезащиту и звукоизоляцию. Поэтому разработаны различные типы стекол:

  • энергосберегающие с «твердым» (К-стекло) и «мягким» (I-стекло) покрытием;
  • солнцезащитные, снижающие пропускание световой и/или солнечной тепловой энергии;
  • ламинированные, состоящие из двух или более стекол, соединенных пленкой или специальной ламинирующей жидкостью. Такие стекла (триплексы) защищают помещение от вредного воздействия ультрафиолетовых лучей, обеспечивают звукоизоляцию и безопасность (стекло, даже если и разбивается, остается в раме). Триплексы применяются в мансардных окнах Велюкс.

Основные правила монтажа и внутренней отделки

Окно рекомендуется устанавливать в 100–130 см от уровня пола. Такая высота позволяет максимально осветить помещение, обеспечить наибольшее удобство при эксплуатации окна.

Для того чтобы выглянуть наружу, нет необходимости, нагибаясь, подныривать под фрамугой. Ось вращения расположена выше роста человека, т. е. нет риска, проходя мимо открытого окна, задеть его.

При монтаже мансардного окна: обязательно нужно соблюдать технологию выполнения внутренних откосов: нижний должен быть расположен перпендикулярно полу, верхний – параллельно; источник отопления нужно устанавливать под окном для обеспечения правильной циркуляции воздуха; необходимо правильно гидроизолировать, паро изолировать и утеплить окно.

Гидроизоляция окна паро пропускающими мембранами позволяет одновременно предохранить утеплитель в зоне мансардного окна от проникновения влаги извне и выводить изнутри помещения пары, которые скапливаются в утеплителе; оптимальным, с точки зрения эргономики и комфорта, является условие поворота створки выше уровня роста человека.

Виды мансардных окон

Наклонные окна бывают деревянными и пластиковыми.

Деревянные окна. Древесина, как известно, материал капризный, и у каждого вида есть свои особенности. Так, одни породы более смолисты, другие – менее, а экзотические породы при нагреве выделяют масла.

Кроме того, древесина «склонна» к впитыванию влаги, на нее разрушающе действует УФ-излучение; при малейшем несоблюдении технологии изготовления и/или монтажа рам дерево начинает коробиться, конструкцию «ведет», образуются щели. В них попадает влага, и вот уже по раме расползается плесневый грибок, а из оконного проема начинает дуть. Увы, через некоторое время такое окно потребует реставрации, а то и вовсе замены.

При выборе деревянных окон (и не только для мансарды) нужно особенно тщательно подходить к выбору производителя. Хорошо, если это будет компания с многолетним опытом работы, продукция которой проверена годами эксплуатации в отечественных или сходных с российскими климатических условиях. Не стесняйтесь изучить сертификаты качества в присутствии продавца и подробно расспросить о применяемых изготовителями способах защиты конструкции и используемой древесины от негативных внешних факторов.

Каким образом можно предохранить деревянное окно от влаги, грибка и воздействия солнечных лучей? В процессе производства древесина пропитывается антисептиками и покрывается 2–3 слоями лака.

Пластиковые окна, успели завоевать любовь и расположение сотен тысяч покупателей благодаря своей практичности и неприхотливости в эксплуатации. Отсутствие необходимости регулярного перекрашивания, ухода, раскручивания рам, строгие линии, демократичная цена убедили даже скептиков в том, что окна из ПВХ имеют полное право стать фаворитами рынка. Пластиковые системы для мансард оснащены усиленным стальным профилем и обладают повышенными противоударными свойствами. Они рекомендуются для установки в помещениях с повышенной влажностью.

По цветовому исполнению ПВХ-профиль, из которого изготавливается оконная конструкция, может быть как традиционным белым, так и цветным: окрашивание производится по поверхности или в массе, либо используется специальная пленка, устойчивая к выгоранию и исцарапыванию.

Чтобы надежно гидроизолировать окна в кровле, устанавливается специальный оклад – система водоотводящих желобов. Большой выбор окладов позволяет монтировать окна практически во все виды кровельных покрытий: плоские, профильные, высокопрофильные. Для установки в медную или титанов-цинковую кровлю накладки и оклад изготавливаются из соответствующего материала.

Основная классификация мансардных окон

Можно выделить несколько видов окон для жилых помещений мансарды:

— классические среднеповоротные окна: открываются поворотом по средней оси на угол до 1800 и фиксируются в положении полного поворота для удобства мытья; при расположении ручки внизу створки дополнительно фиксируются в нескольких положениях проветривания;

— окна с комбинированной системой открывания: открываются в двух режимах – по средней и по верхней оси, для обеспечения горизонтального обзора. В окне с комбинированной системой открывания важную роль играет понятие функциональности;

— эвакуационные окна (разновидность окна с комбинированной системой открывания): в обычном режиме открываются либо по средней оси на угол до 1800, либо откидываются по верхней оси на угол до 400; при режиме эвакуации окно может откидываться по верхней оси на угол до 680, обеспечивая свободный выход;

— распашные окна: открываются вбок (влево или вправо по боковой оси), по аналогии с фасадными окнами. Очень удобны как выход на кровлю (для эвакуации или проведения ремонтных или уборочных работ). Ручка позволяет фиксировать окно в положении проветривания, при этом открыть окна снаружи при попытке взлома весьма затруднительно.

При выборе той или иной модели окна необходимо учитывать те функции, которые окно должно выполнять в первую очередь. Если необходим выход на чердак для уборки листвы или ремонта крыши – стоит выбрать распашное окно. Его можно устанавливать и удачно сочетать с классическими среднеповоротными окнами. В случае, если вы хотите получить не только вид на небо, но и возможность выглядывать из окна, – отдайте предпочтение окнам с комбинированной системой открывания.

Какой размер окна выбрать?

Консультация специалистов компании VELUX

Мансардные окна, в отличие от вертикальных, изготавливаются в стандартных размерах. Это дает возможность сразу приступить к их установке.

Правила выбора размера окон таковы: чем более пологий уклон крыши, тем длиннее (выше) должно быть окно; ширину окна лучше выбирать по расстоянию между стропилами – окно должно быть на 3–6 см уже, или сделать «подгонку» стропил.

Если крыша еще строится, то можно запланировать шаг стропил таким образом, чтобы получилось необходимое расстояние.

Наш совет

Определяясь с количеством мансардных окон, учитывайте, что площадь остекления должна составлять не менее 10% от площади освещаемого помещения, но для гостиных, студий и детских комнат лучше предусмотреть больше света (до 15–20%).

Вы можете заказать у нас работы по кровле вашего дома. Подробнее об этом в нашем разделе.

Как выбрать мансардные окна Факро – статьи от компании «Эталон»

Как выбрать мансардные окна Факро ПО «Эталон» Статья

16.06.2021

Содержание

  • 1. С чего начинается выбор и как выбрать подходящую модель
  • 2. Количество окон на 1 квадратный метр помещения (освещённость помещения)
  • 3. Как правильно выбирается размер мансардного окна
  • 4. Выбор месторасположения окна
  • 5. Типы открывания мансардных окон Факро
  • 6. Комплектация мансардного окна
    • 6.1. Стандартные оклады
    • 6.2. Дополнительные оклады
    • 6.3. Комбинированные оклады
  • 7. Типы стеклопакетов
  • 8. Как расшифровывается аббревиатура на мансардных окнах Факро

В современных частных домах чердаки уже давно не используют для хранения того, что “выбросить жалко, а вдруг пригодится”. Чердачные помещения стали переделывать под функциональные помещения, а если дом строится с “нуля”, то и вовсе, хозяева предпочитают сразу оборудовать комфортную мансарду. И тогда, наряду с другими, становится вопрос: как выбрать правильно мансардное окно, сколько окон должно быть, где устанавливать и каких размеров. Мы решили подробно расписать все пункты, касающиеся монтажа и выбора мансардного окна.

С чего начинается выбор и как выбрать подходящую модель

При выборе окна, которое планируется установить на мансарде, в первую очередь, от чего вы должны отталкиваться — это теплое или холодное, сухое или влажное помещение. Часто при установке допускается ошибка, когда данный фактор не учитывается, и тогда окна начинают “плакать”, образуется конденсат, что может привести к плесени.

Следующим пунктом при выборе подходящего окна будет тип открывания, а также тип стеклопакета. Эти параметры будут рассмотрены более подробно ниже. Необходимо сразу определиться, где будет располагаться окно, и, главное, какое количество окон на мансарде нужно установить и каких размеров, чтобы соблюсти все требования к освещенности вашего помещения.

Количество окон на 1 квадратный метр помещения (освещённость помещения)

Хорошее освещение — это главный залог вашего комфортного пребывания в помещении. При выборе и установке окон на мансарде об этом необходимо помнить. Грамотная установка окон предполагает, что на 10 кв.м. поверхности пола необходимо 1 кв.м. остекления.

Ассортимент окон Fakro представлен 14 разными по размерам стандартными вариантами. Наши специалисты рекомендуют придерживаться данных стандартов, поскольку даже незначительное изменение размеров окна на 1 сантиметр, может привести к существенному удорожанию. Однако если вы хотите, и в этом есть необходимость, то мы можем изготовить окно под ваши индивидуальные размеры и параметры.

Как правильно выбирается размер мансардного окна

Перед установкой окна необходимо правильно подготовить оконный проем, который будет соответствовать размерам заказанного вами окна. Для мансардных окон принято считать, что расстояние между стропил должно быть на 5 сантиметров больше, чем размер выбранного окна. Если, например, вы выбираете окно с размером 66 сантиметров, то, соответственно, расстояние между стропил должно быть 71 сантиметр. По этой же формуле делается и зазор в вертикальной части между обрешеткой либо тем местом, куда будет монтироваться окно.

Система монтажа окон Fakro универсальная, и позволяет монтажнику на объекте выбирать удобный для него способ монтажа:

  1. Монтаж на обрешетку. В данном случае крепежные уголки крепятся на шаговую обрешетку.
  2. Монтаж на стропилах. Применяется, когда обрешетка слишком тонкая либо размер и вес будущего окна очень большой.
  3. В случае если происходит переделка мансардного окна, либо шаг стропил не был выставлен изначально под размер окна, необходимо удалить одну из стропильных ног, сделать перемычку между 1 и 3 ногой, и перенести ногу. Обратите внимание, что специалисты не рекомендуют демонтировать и перепиливать 2 несущие ноги подряд, это может привести в будущем к “складыванию” кровли в этом месте.

Выбор месторасположения окна

Оптимальная высота для мансардного окна считается около 120 сантиметров от пола на уровне глаз. Это обеспечивает комфортный подход к окну и достаточный обзор из него. Особенно это удобно, если ваша мансарда не оборудована дополнительными фасадными окнами. Ведь задача окна не только создать необходимый уровень освещенности в помещении, но также и комфортные условия вашего пребывания в нем. При установке окна на мансарде также нужно обеспечить грамотную вентиляцию в зоне окон. Нижний откос всегда делают вертикально перпендикулярно полу, а верхний — с раскрытием горизонтально, в зависимости от угла наклона кровли. Очень важно верхний откос сделать с раскрытием, чтобы в самой верхней точке окна не собирался конденсат.

Типы открывания мансардных окон Факро

В ассортименте Fakro представлены окна со следующими типами открывания:

  • среднеповоротные окна. Устанавливаются на высоте 130 см и выше от пола;
  • окна с приподнятой осью поворота. Устанавливаются на высоте 100-120 см от пола.
  • двустворчатые окна;
  • окна-балкон. Монтируются под углом 35-55 градусов, и когда нет пристенка;
  • окна с комбинированной системой открывания. Монтируются в случае, когда есть возможность свободного подхода к окну. В данном случае верхняя створка служит как козырек.
  • эвакуационные окна;
  • карнизные окна. Считается самым удобным вариантом окна на мансарде с точки зрения обзорности и освещенности.
  • сервисные окна. Бесспорно, хотя бы одно сервисное окно необходимо на мансарде. Оно обеспечивает выход на крышу для обслуживания, например, кровли или дымохода у дома.
  • окна для плоских крыш;
  • глухие окна FNP или PNP. Изготавливаются по желанию наших клиентов индивидуально.

Комплектация мансардного окна

После выбора размера, материала и количества окон, необходимо определиться с комплектацией вашего заказа. В нее будет входить изоляционный оклад, который обеспечивает герметичное соединение окна и кровли. Бывают стандартные, дополнительные и комбинированные оклады.

Стандартные оклады:

  • для плоских покрытий — ESV;
  • для профильных (черепица) — ESV-A;
  • для высокопрофильных (где высота волны черепицы более 4,5 см) — EHN.

Дополнительные оклады:

  • для клик-фальцевой кровли — EBV_P. Новинка на рынке окон, однако, уже на данный момент хорошо себя зарекомендовала, и считается оптимальным вариантом для клик-фальцевой кровли;
  • для тонкого чешуйчатого покрытия — ELV;
  • для фальцевой кровли EEV.

Комбинированные оклады:

  • комплект XDK. Это обязательный элемент, который увеличивает срок службы, а также гарантию на монтаж вашего мансардного окна. В комплект входят все необходимые аксессуары (ленты, скотч) для монтажа, чтобы соблюсти максимальную герметичность в зоне примыкания окна и кровельного покрытия.

Типы стеклопакетов

Окна для мансарды отличаются между собой материалом, из которого изготовлены (пластик или дерево), типом открывания, а также количеством стеклопакетов. Бывают следующие виды:

  1. однокамерные;
  2. двухкамерные;
  3. трехкамерные.

Наиболее распространены двухкамерные окна. Абсолютно все окна Fakro являются энергосберегающей и антивандальной продукцией.

Как расшифровывается аббревиатура на мансардных окнах Факро

При заказе окна вы увидите, что будет в договоре прописана аббревиатура, состоящая из 6 букв и цифр. Под каждое окно она индивидуальна, так как зависит от нескольких факторов:

  1. Тип материала: F — дерево, P — пластик;
  2. Тип открывания: Т — среднеповоротное, Y — с приподнятой осью, P — комбинированное, W — распашное.
  3. Класс окна: S — стандарт, P — профи, T — термо, U — белое.
  4. Наличие (V) вентиляционного клапана либо его отсутствие (-) внутри изделия.
  5. Указывает на тип стеклопакета (одно-, двух-, трехкамерное).

Мы постарались максимально доступно объяснить все тонкости и нюансы, с которыми вам придется столкнуться при выборе и установке мансардного окна. Наши специалисты помогут подобрать вариант, который подойдет именно вам и под ваши нужды и требования, с учетом всех пожеланий.

Предыдущая статья Следующая статья

Петля мансардного окна (GUTMANN) анодированная

Артикул: 652004.01         0 отзывов

ХарактеристикиОписаниеОтзывы о товареДокументация (PDF)Доставка

Акция «Горячая неделя ТБМ»

Самые выгодные предложения на популярные артикулы.

Внимание! Цвет и конфигурация товара на изображениях могут незначительно отличаться от оригинала

Характеристики:

Торговая марка GUTMANN Alu
Тип изделия Аксессуары
Материал Алюминий
Цвет Неокрашенный
Страна производства Германия
Вес 0. 160 кг

Узнать оптовую цену

В наличии, срок поставки уточните у менеджера

Характеристики

Торговая марка:GUTMANN Alu
Тип изделия:Аксессуары
Материал:Алюминий
Цвет:Неокрашенный
Страна производства:Германия
Вес:0.160 кг

Описание

Петля для мансардного окна изготовлена из алюминиевого сплава.



Предназначена для «теплой» серии Alumark (из которой изготавливаются двери и окна), устанавливается на мансардные окна (люки дымоудаления). Устанавливается в специальный паз рамы и створки и закрепляется с помощью нержавеющих винтов.

Качество петли от европейского производителя.

Использование петли, подробно показано в каталоге на серию профилей F50 Alumark.

Показать все

Свернуть

Средний рейтинг товара  0 (0 отзывов)

Отзывы

Написать отзыв

Пожалуйста, представьтесь*

Ваш email (не будет опубликован)*

Введите код с картинки*

* — обязательное для заполнения поле

Отзывы о товаре (0)

Документация (PDF)

Доставка

Наш транспорт

Мы перевозим товар любых габаритов (в т. ч. длинномер) в любую точку России и стран СНГ. Наш транспорт оборудован всеми необходимыми средствами разгрузки (гидроборт, гидравлическая тележка), которые помогут Вам быстро и безопасно принять товар в любых условиях!


Наши водители

Наши водители всегда доброжелательны и готовы оказать необходимое содействие при разгрузке и приемке товара, а также обеспечат Вас всеми необходимыми товарно-сопроводительными документами.


Наши менеджеры

Наши сотрудники учтут все Ваши пожелания по срокам и условиям доставки. Окажут консультативную помощь по любым вопросам, связанным с доставкой и обеспечат полный контроль поставки товара.


Ваши заказы

Все ваши заказы будут доставлены в целости, сохранности и своевременно.

Более подробно с правилами и условиями доставки можно ознакомиться в Положении по доставке по Вашему региону. Их соблюдение поможет сделать процесс покупки еще более удобным, быстрым и выгодным.

С этим товаром также покупают

  • ()

    Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    Приспособление для штифтования в пневмоинструмент Приспособление для штифтования в пневмоинструмент Арт. ALM770925

    Уточните цену

    Оптовая цена доступна после авторизации

  • ()

    Акция «Горячая неделя ТБМ»

    Самые выгодные предложения на популярные артикулы.

    Шаблон сверлильный для углового соединения дверных створок ALM270287, ALM2… Шаблон сверлильный для углового соединения дверных створок ALM270287, ALM270283 Арт. ALM770918-4

    Уточните цену

    Оптовая цена доступна после авторизации

Москва

141006, Московская область, г.Мытищи, Волковское шоссе, вл15с1

Контакты

+7 (495) 995-39-32

  • Стать Клиентом ТБМ

Где купить окна

  • Отзывы о работе
  • Обратная связь
  • Правила по рекламациям
  • Правила возврата товара

Все сайты компании Сайт компании ТБМ Представительский сайт компании ТБМ www.tbm. ru Сайт ТБМ Online Каталог для оптовых покупателей www.tbm.ru/tbm-online/ Сайт ТБМ Маркет Каталог для розничных покупателей www.tbmmarket.ru Сайт компании ДОК ТБМ Производство деревянных конструкций по современным технологиям www.doktbm.ru

© Компания «ТБМ»

Разработка сайта —Redsoft

Архитектурные детали — Масштаб HO — Окна — Маленькие и чердачные окна

Архитектурные детали — Масштаб HO — Окна — Маленькие и чердачные окна — Детали Сан-Хуана

Поиск

Маленькие и чердачные окна
