Свайный фундамент с монолитным ростверком и бетонной плитой

Ростверк – это верхняя часть свайного или столбчатого фундамента, которая объединяет все столбы/сваи в единую конструкцию. Ростверк фундамента может быть выполнен в виде ленты или плиты. Ленточный ростверк соединяет оголовки соседних свай, которые расположены под стенами дома, а плитный – сразу все оголовки всех свай.

Материалы, из которых можно делать ростверк, различны: дерево, сталь, железобетон (сборный или монолитный). При строительстве деревянных домов из бруса ростверком, по сути, служит нижний венец брусьев, который размещается непосредственно на сваях. В качестве стального ростверка может использоваться двутавровая балка, но это не лучший вариант: во-первых, это достаточно дорого; во-вторых, слишком тяжело для того, чтобы делать это вручную, для установки балок может потребоваться кран; в третьих, металл будет подвержен коррозии. Хлопот с таким ростверком будет больше, чем пользы. Наиболее подходящим вариантом является монолитный железобетонный ростверк. Он может быть и сборным, но опять же для самостоятельного строительства это не очень подходит: железобетонные блоки, а тем более плиты составить на сваи не получится.

АРМИРОВАНИЕ МОНОЛИТНОГО РОСТВЕРКА НА СВАЯХ

Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на сваи, а те давят на ростверк). Необходимо делать два пояса армирования — верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением — именно они будут принимать на себя нагрузкуу при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Армирование плитного ростверка схоже с армированием монолитной плиты: точно так же необходимо делать два пояса армирования — у верхней поверхности и у нижней поверхности плитного ростверка. Каждый из них представляет собой сетку из толстой ребристой арматуры, щаг армирования от 20 см до 40 см. Между собой верхний и нижний пояса армирования соединяются вертикальными прутками арматуры. Для заливки плитного ростверка понадобится гораздо больше бетона, чем для ленточного; армирование плитного ростверка так же потребует гораздо больше арматуры. Поэтому такие конструкции не сильно распространены в строительстве (и тем более в самостоятельном).

Чтобы залить железобетонный ростверк, сначала устанавливается опалубка, в нее ставят арматурный каркас. Чтобы арматурный каркас ростверка был весь погружен в бетон, под нижние прутья арматуры надо подложить брусочки толщиной 3-5 см. Если каркас будет лежать прямо на дне опалубки, то нижние прутки арматуры будут прямо на нижней поверхности ростверка. Каркас в опалубке нужно прочно закрепить, чтобы он не сдвинулся при заливке бетона, после этого монолитный ростверк можно заливать.

Все сваи или столбы фундамента армируются, и для соединения каждой сваи с ростверком прутки строительной арматуры должны торчать из их оголовков. Чтобы надежно закрепить ростверк на сваях, эти прутки соединяются с его арматурным каркасом.

Ширина ростверка обычно немного больше толщины будущих стен и составляет 30-40 см, а форма поперечного сечения, как правило, квадратная или близкая к квадратной.

ВЫСОКИЙ, ПОВЫШЕННЫЙ И ЗАГЛУБЛЕННЫЙ РОСТВЕРКИ

По расположению ростверка относительно уровня земли различают три вида: высокий, повышенный и заглубленный. Самый распространенный и оправданный – высокий, т. е. находящийся выше уровня земли как минимум на 10-15 см. Это необходимо для того, чтобы при морозном пучении грунт не упирался в него. Если вспучившийся грунт будет поднимать ростверк, то вместе с ним он будет вырывать из земли сваи фундамента, либо, что более вероятно, оторвет ростверк от оголовков свай. Главный недостаток фундаментов с высоким ростверком – это пустота между поверхностью земли и полом дома. Из-за этого пол первого этажа необходимо дополнительно утеплять, а конструкция дома не предусматривает подвала.

Повышенный – это такой ростверк, подошва которого находится на уровне земли. Преимуществом такого устройства ростверка является отсутствие открытого пространства между землей и полом первого этажа дома. Для того, чтобы при пучении грунт не действовал на ростверк фундамента, из-под него вынимают часть грунта (те же 10-15 см).

Заглубленный ростверк находится ниже уровня земли. Из-под него, точно также как из-под повышенного, необходимо удалять слой грунта с той же целью – избежать давления пучинистого грунта. Для повышенного и заглубленного ростверков характерна одна и та же проблема: со временем в пустое пространство под ними будет осыпаться грунт, который в итоге заполнит пустоту между землей и подошвой ростверка, и на него уже будут действовать силы морозного пучения. Чтобы этого не происходило, нужно оградить пустоту под ростверком от окружающего грунта. Это можно сделать, например, с помощью гладкого шифера или листов железа, но в любом случае это повлечет дополнительные затраты и сил и времени и денег. Поэтому повышенный и особенно заглубленный ростверк – это не самый удачный и удобный в строительстве вариант.

Ростверки на сваях иногда называют столбчато-ленточным или свайно-ленточным фундаментом, имея в виду их внешнее сходство с лентой ленточного фундамента. Однако, «столбчато-ленточный фундамент» и «свайно-ленточный фундамент» — это не совсем верные названия, принципиальное различие ростверка и ленты – в их назначении. Лента фундамента сама передает нагрузку от дома на грунт, она всей своей поверхностью ложится на землю. Дополнительные столбики или сваи для такой ленты, фактически, не имеют никакого смысла, они не улучшают ее устойчивость к силам пучения и не увеличивают несущую способность. Смысл ростверка – в объединении в единое целое всех свай, сам он не передает нагрузку на грунт, он лишь распределяет ее между сваями, поэтому ни в коем случае не должен лежать на земле, потому что при пучении грунта его может оторвать.

Монолитный свайный фундамент, технология строительства фундамента, полезные советы.

Монолитный фундамент на сваях с ростверком можно уверенно назвать высокотехнологичным изобретением века стройиндустрии. С течением времени фундаменту не будут страшны подземные воды, неизбежная усадка или эрозия почвы. Стоит и будет стоять! Если, разумеется, все строительные мероприятия выполнены по правилам.

Содержание

• 1 Что представляет собой монолитный фундамент свайный с ростверком
• 2 Выбор вида свайного ростверка
• 3 Назначение опор в ростверковом фундаменте на сваях
• 4 Расчет количества свай и параметров ростверка
• 5 Технология строительства монолитного свайного фундамента
  • 5. 1 подготовка котлована и бурение ям
  • 5.2 установка опорных столбов
  • 5.3 возведение ростверка

Что представляет собой монолитный фундамент свайный с ростверком

Популяризацией идей возведения свайного фундамента на участках с проблемной несущей способностью явилась технология создания ростверка.

Утрировано монолитный свайный фундамент представляет собой фундамент ленточный.

Но для придания долговечности конструкции  устраивают ростверк из бетона, армированного в опалубку.

Ростверком считают верхнюю часть свайного фундамента, возведенную в виде балки или плиты, которая объединяет сваи в общую конструкцию.

Технологически обоснованное возведение монолитного фундамента с ростверком исключает затратные земляные работы.

Для возведения монолитного свайного фундамента необходимо иметь градостроительный план земельного участка с межеванием территории, обратиться можно в строительный контроль за строительством зданий. Далее собственноручно потребуется осуществить такие этапы:

•        осуществить изыскательские работы с определением характеристик грунта

•        проведение расчетов необходимого количества свай и параметров устройства ростверка

•        бурение грунта с последующей установкой свайных опор

•        возведение ростверка с гидроизоляцией, армированием и заливкой бетоном

•        устройство цокольного или плитного этажа.

На этапе проектирования в зависимости от рельефа площадки, состава грунта и типа каркаса здания выбирают вид свайного ростверка.

Выбор вида свайного ростверка

Возведение ростверка свайного фундамента позволяет распределить нагрузки (эксплуатационные, конструкционные и ветровые) на пласты грунта, в которые установлены сваи.

Ростверковый фундамент на сваях по параметрам разделен на виды:

•        высокий ростверк, расположенный на расстоянии  10-20 см от отметки 0.00

•        ростверк повышенный, расположенный вровень с землей

•        низкий (заглубленный).

Наиболее популярным видом ростверка на сваях является высокий, расположенный над землей на высоте 15 см. Данная высота позволяет нивелировать воздействие пучинистых сил, поднятие ростверка и возможность вырыва свай. Однако, наличие пространства между почвой и полом фундамента потребует дополнительных мероприятий по теплоизоляции.

Ростверк повышенный располагают непосредственно на грунте. Для предотвращения негативного влияния сил пучения под ростверком необходимо убрать почвенный слой на 15 см.

Назначение опор в ростверковом фундаменте на сваях

Составляющими свайного фундамента с ростверком являются сваи-опоры, которые можно располагать следующими способами:

•        одиночно установленная свая под расчетной опорой

•        полосами, сваи располагают по периметру фундамента в несколько рядов

•        лентами, с размещением опор по периметру

•        кустами, когда сваи установлены в точках максимальной нагрузки по несколько штук

•        полями при расположении под ростверком значительной площади.

Наиболее приемлемым вариантом опор являются буронабивные сваи.

Необходимые компоненты свайного фундамента с монолитным ростверком определяют путем расчета с помощью он-лайн калькулятора.

Полезные советы

Пугающий объем информации для расчета параметров ростверка и свай заставляет задуматься о помощи специалистов-расчетчиков. Однако, если набраться смелости и изучить несколько СНиП, можно произвести расчеты самостоятельно, а если быть точным – с использование калькулятора в интернете.

Расчет количества свай и параметров ростверка

Необходимым условием для построения фундамента является расчет количества, несущей способности и способа расположения свай.

В процессе расчета с использованием On line калькулятора будут получены следующие данные:

•        общая длина ростверка по периметру фундамента

•        площадь подошвы и внешней боковой поверхности, по которой можно подсчитать количество гидроизоляционного материала

•        объем товарного бетона для столбов и ростверка (с учетом 10% запаса)

•        вес бетона средней плотности

•        нагрузка на фундамент и почву в местах расположения основания столбов опорных

•        минимальный диаметр стержней арматуры (вертикальных и поперечных)

•        количество рядов арматуры в каждом поясе

•        шаг хомутов или поперечных стержней для ростверка

•        общий вес арматурного каркаса

•        количество и толщина досок для опалубки.

Полученных данных будет достаточно для возведения монолитного фундамента на сваях с ростверком.

Полезные советы

Как подсказывает практика, средняя высота ростверка составляет 25 см, ширину определяют по толщине наружной стены, которая составляет минимум 40 см.

Сваи располагают с шагом 1-1,5 метра на глубину до 2,0 м. Естественно, соблюдение технологии строительства позволит получить прочный фундамент длительного использования.

Технология строительства монолитного свайного фундамента

Возведение монолитного фундамента на сваях с ростверком состоит из следующих этапов:

•        подготовка котлована и бурение ям под каждую расчетную сваю

•        установка труб, армирование их каркаса и заливка бетона вовнутрь

•        возведение ростверка, включая армировку, опалубку и заливку бетоном.

подготовка котлована и бурение ям

Этап подготовки котлована и бурения ям под каждую расчетную сваю является наиболее трудоемким мероприятием для возведения фундамента своими руками. Поэтому предпочтительнее воспользоваться буровой спецтехникой.



установка опорных столбов

После подготовки ям для установки опорных труб и их монтажа на дно  засыпают влажный песок и гравий, тщательно утрамбовывают и производят гидроизоляцию.  На этапе армирования установленные сваи усиливают ребристыми прутами диаметром 12 мм и обвязывают гладким прутом или проволокой, предназначенной для вязки арматуры.

Опорные столбы устанавливают на глубину не менее 50 см. Опалубку для опорных столбов возводят из опалубочного материала. Окончательным этапом будет заливка вовнутрь труб бетонного раствора.

возведение ростверка

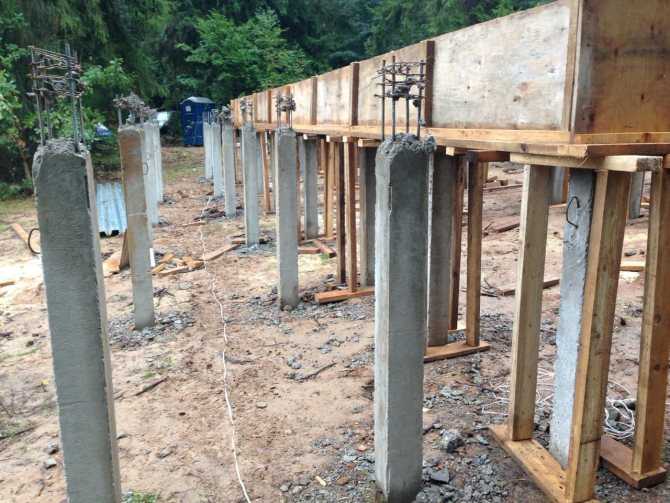

Для возведения ростверка установленные замоноличенные сваи обвязывают предварительно подготовленными досками с отверстием. В соответствии с размером оголовка сваи, под доски будущей опалубки подводят упоры.

К нижней доске крепят борта, которые образуют своеобразный профиль лотка. Образовавшийся лоток армируют путем соединения проволокой к вертикальным и горизонтальным перемычкам вязки арматуры нижнего и верхнего пояса.

Вязку арматуры для заливки плиты ростверка и заливку бетонной смесью производят традиционным способом.

Таким образом, возведение ростверкового фундамента на сваях позволяет исключить трудоемкие земляные работы, сэкономить на бетонировании и исключит необходимость обратной засыпки грунта.

Ответить на все возникающие вопросы поможет видео, которое досконально покажет процесс возведения фундамента с ростверком.

Свайный фундамент с монолитным ростверком

В традиционном строительстве для возведения фундамента в основном применяется ленточный его вид. Когда как существуют и другие виды фундаментов – плитный, столбчатый, свайный.
Благодаря тому, что нулевой уровень ленточного фундамента расположен ниже точки промерзания грунта, на нём любое здание стоит прочно и надёжно. Однако стоимость такого фундамента составляет 45 процентов сметы всего строительства.
Поэтому строители обратили свой взор на более экономный свайный фундамент с монолитным ростверком, который, как говорят, был подсмотренный у финнов.

Что такое ростверк?

Ростверк – представляет из себя строительную конструкцию (монолитную или сборную), соединяющую между собой верхние части фундаментных свай или столбов и предназначен для принятия нагрузки от здания.
Фундамент на сваях с ростверком применяется для устройства на тяжёлых глинистых, а также влажных грунтах, которые в условиях отрицательных температур изменяют свой объём, что приводит к деформации конструкции как фундамента, так и самого здания. Поэтому во избежание повреждения ленточной части фундамента (ростверка) сваи устанавливают ниже глубины промерзания почвы.

Типы свай для возведения фундамента

Для устройства фундамента на сваях, в зависимости от особенностей основного здания применяют деревянные либо бетонные сваи. Кроме этого, для фундаментов некоторых хозяйственных и технологических построек применяют металлические сваи.
Деревянные сваи изготавливают из хвойных пород – лиственницы либо сосны, потому, что эти породы обладают стойкостью к влаге. Более того, во влажной среде они становятся ещё прочней. Деревянные сваи широко применяются для возведения деревянных зданий, которые приобрели популярность из-за экологических и натуральных оздоровительных свойств дерева.

Под капитальные строения используют сваи из железобетона, которые заранее изготовляются на промышленных предприятиях железобетонных изделий, с применением особого бетона и внутреннего армирования металлом.

Определение площади ростверка и количества свай

Для расчёта необходимого числа свай определяется вес будущего здания и общую конструктивную нагрузку, которая определяется из нагрузки стен, стеновых перегородок, пола, перекрытия и крыши.
Например, масса каменного двухэтажного дома с размерами 8 на 6 метров, с одной опорной перегородкой со всеми нагрузками составляет 160 тыс. кг.

Тип грунта – глина влажная с сопротивлением – 6 кг/см2.

Принимаем коэффициенты: условий – 1; надёжности – 1,2.

Общая длина ленточного фундамента будет равна для наружных стен 28 метров и внутренней несущей перегородки 6 м. Итого – 34 метра.

Площадь ростверка фундамента, по формуле, равна: S=1,2*160000/(1*6) =32 000 см2 = 3,2 м2.

Минимальная ширина ленты (ростверка) должна быть равна: 3,2/3,4 = 0,1 м.

Количество свай, при условии, что площадь основания сваи равна 0,1 м2, то для фундамента потребуется:
3,2/0.1 = 32 сваи

Расстояние между сваями 34/32 = 1,1 м.

Для деревянного дома таких же размеров, площадь ленты (ростверка) фундамента будет 1,0 м2. Тогда количество свай для свайного фундамента такого дома будет равно: 1,0/0,1 = 10 свай. Расстояние между сваями 3,4 м.

Этапы возведения

Этапы подготовки и возведение монолитного фундамента со сваями и висячим ростверком:

1. определения типа и однородности грунта на участке строительства. При этом нужно учесть, что грунт может иметь разные характеристики в границах одного участка. Идеальный вариант – сделать изыскательские геологические работы. Примитивный — опросить соседей, которые уже проводили земляные работы;
2. производится расчёт площади ленты (ростверка) фундамента (пример такого расчёта приведён выше) и количества свай;
3. определяется схема размещения свай фундамента;
4. устанавливаются сваи на глубину промерзания почвы, плюс – 30 см. Сваи должны быть установлены на одном уровне;
5. делается опалубка ленты (ростверка) фундамента, в опалубку помещается металлическая арматура и соединяется с арматурой свай;
6. опалубка ростверка заливается бетоном;
7. через 32 дня продолжается строительство.

Свайный фундамент с углублённым ростверком имеет недостаток в том, что на тяжёлых, глинистых грунтах при низких температурах, возможно вспучивание земляной подошвы с последующей деформацией углублённого ростверка.

В чём преимущества фундамента на сваях с ростверком?

Фундамент на сваях с ростверком имеет такие преимущества:

• на 25% ниже трудоёмкость строительства фундамента;
• ускоренные сроки возведения;
• стоимость строительных работ на 15-20% ниже;
• можно возводить в зимнее время;
• на 70-85 % снижаются транспортные расходы.

Основные недостатки свайно-ростверкового фундамента

Недостатки фундамента на сваях с ростверком:

• требует применения специализированной техники, специального оборудования и инструментов;
• требует отказа от обустройства подвального помещения;
• сложность проведения расчётов и вычислений;
• нет возможности контроля состояния свай;
• нет возможности возведения на скалистых основаниях грунтов.

Свайный фундамент с ростверком и плитой: ростверк плитный

Дата: 24 декабря 2018 Просмотров: 4119

Сегодня используют много различных видов фундамента, каждый из них отличают свои особенности, преимущества и недостатки. Наиболее надежным вариантом считается монолитная плита с ростверком – она разрешает возводить высотные здания даже на зыбкой неустойчивой почве, что раньше считалось невозможным. Рельеф местности не играет никакой роли, если фундамент – плита с ростверком.

Содержание

• Что это такое?
• Разновидности по высоте
• Преимущества
• Подготовительный этап
• Процесс изготовления ростверка
• Как сделать плиту?
• Что представляет собой монолитная плита с ростверком
• В каких случаях применяется монолитная плита с ростверком
• Плитный ростверк – конструктивные варианты
• На какой высоте выполняется основание с плитой
• Достоинства и недостатки ростверковой основы на плите
• Фундамент плита с ростверком – подготовительные работы
• Как изготовить ростверковый вариант фундамента
• Свайный фундамент с монолитным ростверком
• Типы свайного фундамента по материалу изготовления
• Виды монолитного ростверка
• Свайный фундамент с монолитным ростверком — технология возведения своими руками
• Необходимости установки рубероидной трубы
• Ограничения использования свайного фундамента
• Набивные сваи для монолитного свайного фундамента
• Буронабивные сваи
• Забивные сваи
• Винтовые сваи
• Свайный фундамент без ростверка
• Монолитный фундамент
• Выводы
• Наши услуги

Что это такое?

Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:

• соединить между собой сваи;
• равномерно распределить нагрузку по всему основанию;
• жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
• исключить вероятность того, что произойдет усадка фундамента.

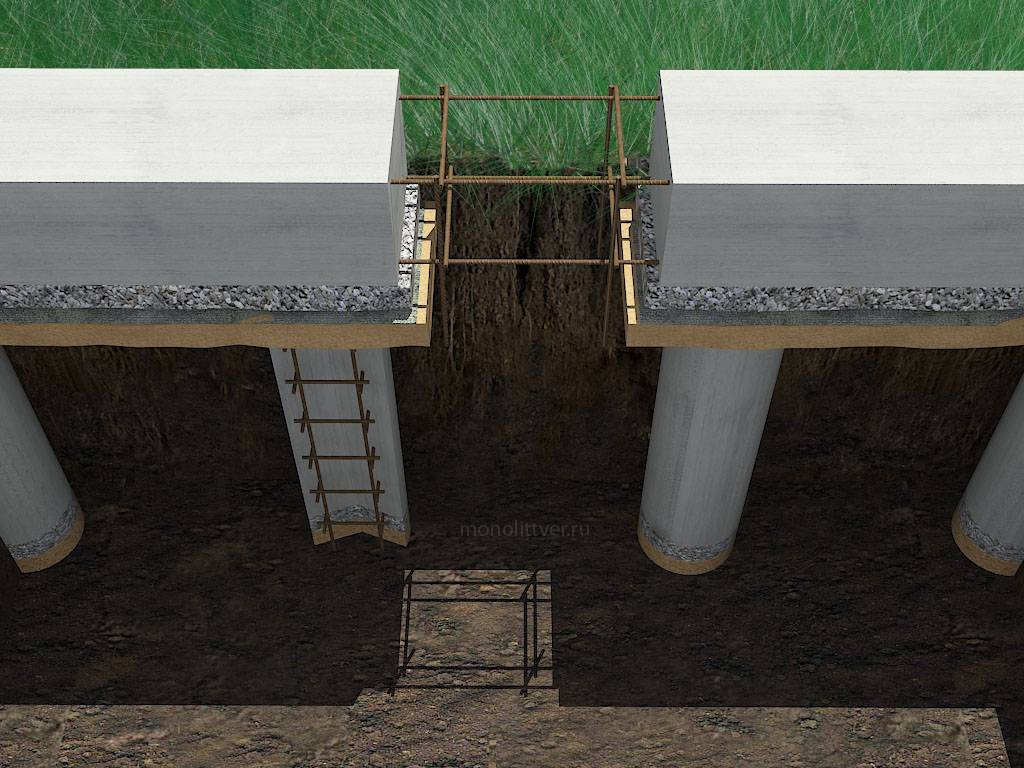

Схема устройства свайного фундамента с ростверком

Ростверк на монолитных плитах может принадлежать к одному из трех типов:

• металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
• бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
• подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.

Фундамент плитный железобетонный с монолитным ростверком

Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.

В процессе установки следует помнить о том, что бетонный плитный ростверк можно устанавливать только при температуре выше нуля. В противном случае он быстро даст усадку, что, разумеется, крайне нежелательно.

При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.

Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой – этот вариант по высоте соответствует уровню почвы.
• Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Независимо от того, какой вариант вы выбираете для своего дома, вам понадобится серьезно потратиться на теплоизоляцию пола нижнего этажа. В противном случае зимой придется мерзнуть. Обустройство погреба в таких домах практически невозможно.

Преимущества

Здесь мы попробуем объединить в один список все преимущества, которые выделяют ростверковый вариант на монолитных плитах среди других видов фундамента:

• множество вариантов применения в практически любых условиях;

Предназначение ее состоит в том, чтобы распределять нагрузку на остальную часть основания максимально равномерно

• высокая надежность;
• долговечность – срок службы составляет более 70 лет;
• отсутствие необходимости учитывать особенности рельефа;
• доступная цена;
• универсальность;
• возможность справиться своими силами без привлечения специалистов.

Использование плиты с ростверком

Подготовительный этап

Перед тем, как приступить к работе по заливке монолитной плиты с ростверком, соберите инструменты и материалы, которые вам понадобятся в процессе:

• лопата;
• тачка;
• пилы – ручная и болгарка;
• измерительный инструмент;
• сварочное оборудование;
• бетономешалка;
• столярный инструмент;
• шнуры разметочные;
• сваи – их количество рассчитывается таким образом, чтобы обеспечить равномерность нагрузки.

Теперь можно приступать к подготовительным процедурам:

• Сначала выройте котлован – вряд ли это стоит делать вручную, лучше воспользоваться услугами экскаватора. При этом проследите, чтобы экскаваторщик аккуратно вынимал грунт и соблюдал точные размеры.
• Установите сваи в заранее намеченных местах.
• Приступайте к заливке свай цементным раствором – помните о необходимости подушки из песка и гидроизоляции. В качестве гидроизоляции используют специальные оклеечные, обмазочные и проникающие вещества.

После всего этого подготовку можно считать завершенной – остается лишь заключительный аккорд в виде засыпки котлована. Вам придется справляться с этой задачей вручную – использовать для этого специальную строительную технику нельзя.

Процесс изготовления ростверка

Схема устройства ростверка.

Устройство ростверка столбчатого фундамента

После того, как вы закончили заниматься подготовкой, можете заняться ростверком. Предполагается, что вы заранее позаботились о том, чтобы разработать проект – дальше действуете в строгом соответствии с его требованиями:

• начинайте сбивать опалубку – для этого используйте столярный инструмент и гвозди, а также доски и деревянные брусья;
• снаружи установите дополнительные подпорки для опалубки, чтобы не произошло никаких неприятных сюрпризов в тот момент, когда будете заливать в нее бетон – она может попросту развалиться;

Монолитная плита с ростверком подразумевает наличие арматуры и швеллера

• для заливки бетона используйте бетономешалку – это даст более высокое качество и надежность конструкции;
• после заливки дождитесь затвердевания бетона – специалисты говорят, что на это уйдет около пяти – семи дней. Теперь можно заняться изготовлением монолитной плиты.

Если на строительном участке высокий уровень грунтовых вод, в раствор можно добавлять специальные добавки, которые сообщат бетону дополнительные гидрофобные характеристики.

Как сделать плиту?

Теперь мы рассмотрим процесс изготовления плиты-монолита. Пошагово он выглядит следующим образом:

После заливки бетон через два часа принято накрывать пленкой. Если на улице очень жарко, то периодически снимайте пленку и поливайте бетон водой, чтобы избежать образования трещин на поверхности.

Через неделю бетон станет полностью твердым – этот момент будет собой знаменовать окончание работ по изготовлению фундамента с ростверком. В качестве последнего этапа здесь после снятия опалубки выполняется процедура гидроизоляции монолита – для этого обычно используют обмазывание битумными мастиками.

Монолитная плита с ростверком на сегодняшний день является наиболее популярной разновидностью фундамента. Ее устанавливают на местности с любым рельефом и любым типом почвы – при этом обеспечиваются высокие показатели надежности и долговечности. Конструктивные особенности позволяют полностью исключить вероятность просадки, что гарантирует надежность и безопасность постройки.

Технология изготовления монолита с ростверком выглядит несложно – она по силам даже новичку. Это разрешает использовать такой тип фундамента при постройке частных домов, сокращая таким образом денежные расходы на услуги специалистов.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Перед строителями, осуществляющими возведения зданий на нестабильных грунтах, возникает проблема обеспечения устойчивости строений. Среди различных типов фундаментов заслуживает особого внимания цельная плита с ростверком, обладающая множеством достоинств. Она способна воспринимать значительные нагрузки от массы строения и равномерно распределять их на опорную поверхность основы. Ростверк на базе цельной бетонной плиты обеспечивает надежность возводимых зданий за счет повышенной прочности. Рассмотрим детально его особенности.

Что представляет собой монолитная плита с ростверком

Конструкция свайно-монолитного фундамента с ростверком довольно простая. Она включает следующие элементы:

• опорные сваи, находящиеся в почве. Они погружаются в грунт с помощью специального оборудования или формируются из бетона;
• бетонную плиту, усиленную пространственным каркасом из стальной арматуры. Цельная плита сооружается в приямке и после заливки объединяет выступающие части вертикальных колонн;
• ростверк, связывающий оголовки свайных опор. Он укрепляется арматурными прутками, соединенными вязальной проволокой. Формируется путем заливки бетона в опалубку, собранную на плите или в почве.

Верхние части свай объединены монолитной плитой и бетонным контуром, что положительно влияет на прочностные характеристики. В отличие от ленточной основы, которая опирается на грунт, плитный ростверк передает действующие по периметру нагрузки на опорные колонны.

Фундамент плитный железобетонный с монолитным ростверком

Плита с ростверком решает комплекс задач:

• соединяет колонны в силовой контур за счет объединения верхних частей бетонной лентой;
• выравнивает действующие на колонны усилия, которые вызваны весом строения и реакцией грунта;
• фиксирует сваи в вертикальном положении, не позволяя им смещаться под воздействием нагрузок;
• предотвращает возможность непредвиденной усадки фундамента в результате влияния природных факторов.

Такой фундамент с ростверковым усилением позволяет демпфировать значительные нагрузки, повышая устойчивость возводимых строений.

В каких случаях применяется монолитная плита с ростверком

Ростверковый вариант фундамента используют в качестве основы для будущих зданий в следующих ситуациях:

• при возведении массивных зданий с увеличенными габаритами, а также сложными архитектурными решениями;
• при выполнении работ на проблемных грунтах с увеличенной влажностью и близким расположением грунтовых вод.

Эта конструкция также положительно зарекомендовала себя на насыпных грунтах и подвижных почвах с высоким содержанием песка.

Плита с ростверком — это один из самых прочных видов систем

Плитный ростверк – конструктивные варианты

Плитный ростверк изготавливается в различных вариантах, классифицируется по следующим признакам:

• используемому материалу. Наряду с армированным бетоном, применяется стальной профиль, древесина и обычный бетон;
• особенностям конструкции. Исполнение может быть монолитным, сборным или монолитно-составным;
• высоте расположения относительно грунта. Конструкция может соприкасаться с грунтом, а также смещаться в различную сторону от нулевой отметки.

Рассмотрим варианты конструкции, предусматривающие возможность использования следующих материалов:

• железобетона. Использование прочных арматурных каркасов позволяет повысить несущую способность основания и, соответственно, устойчивость строения. Такая плита обладает увеличенной жесткостью, может эксплуатироваться на протяжении длительного времени;
• бетона. Связующий контур из бетона изготавливается без использования стальной арматуры, что значительно уменьшает прочностные свойства. Все нагрузки воспринимает бетонный массив, который может растрескиваться под воздействием изгибающих нагрузок;
• металлического проката. Объединение оголовков колонн производят с помощью двутавровых балок или швеллеров, формирующих единый силовой каркас. Применение металлопроката оправдано при строительстве свайно-винтовых оснований для небольших зданий;
• древесины. Установленные на колонны деревянные балки формируют основу для легких щитовых построек из древесины. Деревянные элементы важно надежно гидроизолировать, а также обработать антисептиками для повышения долговечности.

Монолитная плита вместе с ростверком в последнее время стала весьма популярным способом установки фундамента

Плита с ростверком может изготавливаться в различных вариантах исполнения:

• цельном. Это наиболее прочная конструкция из монолитного железобетона, которая используется на проблемных грунтах. Отличительная черта – повышенная прочность и долговечность. К недостаткам относится трудоемкость выполнения работ;
• сборном. Ростверковая основа формируется из готовых элементов, соединяемых электросваркой. Жесткость конструкции ниже, чем в цельном варианте. Для выполнения работ необходимо грузоподъемное оборудование, что повышает уровень затрат;
• сборно-монолитном. Опорный контур, соответствующий конфигурации строения, формируется из отдельных элементов. Они соединяются между собой, затем бетонируются. Реализация этого метода формирования фундамента требует повышенных расходов.

Цельная основа превосходит все приведенные варианты по запасу прочности и долговечности.

На какой высоте выполняется основание с плитой

Ростверковый тип фундамента может сооружаться на различной высоте. Применяются следующие варианты конструкции:

• приподнятая. Низ бетонной основы превышает уровень нулевой отметки на 15–20 см. При этом почва в результате морозного пучения не может оказывать отрицательного воздействия на основание. Такое решение проверено на слабых грунтах, обеспечивает постоянный воздухоообмен под строением. Однако холодные массы воздуха повышают теплопотери. Эта особенность требует специальных мер защиты по утеплению пола и защите периметра здания с помощью щитов;

В большинстве случаев рельеф, на котором планируется устанавливать такой фундамент, не имеет абсолютно никакого значения

• нулевая. Это распространенный вариант, при котором уровень расположения бетонной подошвы соответствует нулевой отметке. Между бетонной основой и грунтом располагается песчано-щебеночная подушка толщиной 15–20 см, сформированная после извлечения почвы. Основание устойчиво к воздействию сил морозного пучения, надежно герметизирует пространство между грунтом и фундаментом строения, обеспечивает эффективный отвод талых и дождевых вод;
• углубленная. Связующая конструкция сооружается в приямке, расположенном ниже уровня грунта. После подсыпки щебня и его уплотнения сооружается опалубка, производится армирование и выполняется заливка бетонного раствора. Такой вариант исполнения ростверкового основания требует повышенного уровня денежных затрат, связанных с необходимостью выполнения значительного объема земляных работ.

Выбирая конструктивный вариант исполнения ростверкового фундамента, следует учитывать особенности почвы, рельеф местности и ориентироваться на финансовые возможности.

Достоинства и недостатки ростверковой основы на плите

Плитный ростверк обладает серьезными преимуществами по сравнению с другими типами фундаментов:

• длительным ресурсом эксплуатации. Долговечность фундаментной конструкции превышает семь десятилетий;
• универсальностью. Монолитная плита с ростверком может сооружаться на различных почвах, а также без учета особенностей рельефа;

Бетонный ростверк используется исключительно для несущих стен

• повышенными прочностными характеристиками и надежностью. Применение арматурного каркаса повышает эксплуатационные свойства;
• расширенной областью применения. Конструкция обеспечивает устойчивость различных видов зданий;
• простотой и доступностью технологии. Методы выполнения работ понятны, позволяют самостоятельно соорудить основание;
• равномерным распределением усилий по поверхности основы. Это позволяет избежать растрескивания бетона.

К недостаткам следует отнести повышенный уровень расходов. По сравнению с другими видами оснований затраты на выполнение строительных мероприятий выше, что связано с повышенной потребностью в бетонном растворе и необходимостью выполнения земляных работ.

Фундамент плита с ростверком – подготовительные работы

Приступая к выполнению работ необходимо подготовить оборудование, материалы и инструменты. Понадобятся:

• бетоносмеситель;
• «болгарка»;
• лопаты, ведра;
• тачка;
• проволока для вязки арматуры;
• шнуры для разметки и рулетка;
• доски для изготовления опалубки.

Для начала стоит обзавестись всем необходимым

Потребуются также материалы для приготовления бетонного раствора и стальная арматура для сборки каркаса.

На подготовительном этапе выполните следующие мероприятия:

1. Разметьте площадку. Габариты должны превышать размер фундамента на 50 см с каждой стороны будущего строения. Используйте шнур, натянутый между колышками.
2. Извлеките почву на глубину 0,5 м, перенесите плодородный грунт для временного хранения. Для выполнения работ желательно использовать экскаватор.
3. Определите места расположения свай. Опорные колонны забейте в грунт или забетонируйте, руководствуясь требованиями проекта.
4. Сформируйте траншею глубиной 0,3 м для ростверка. Разровняйте дно, установите щитовую опалубку силового контура.

При выполнении работ обеспечьте равную высоту выступающих частей опорных элементов.

Как изготовить ростверковый вариант фундамента

Дальнейшие мероприятия по изготовлению ростверкового основания производите по следующему алгоритму:

1. Нарежьте арматурные прутки, свяжите в приямке с помощью проволоки каркас для ростверка.
2. Забетонируйте приямок по периметру здания, обеспечьте его неподвижность на протяжении недели.
3. Соберите деревянную опалубку для плитной основы, используя предварительно подготовленные щиты.
4. Установите внешние подпорки, обеспечивающие неподвижность щитов при заливке бетона.
5. Уложите по контуру площадки геотекстиль, насыпьте щебеночную подушку толщиной 20 см.
6. Насыпьте сверху мелкий песок слоем 10–15 см, тщательно утрамбуйте сформированный массив.
7. Постелите гидроизоляцию из листового рубероида или полиэтилена, обеспечив перекрытие листов.
8. Соберите пространственный каркас из стальной арматуры, зафиксируйте его к выступающим частям решетки.
9. Подготовьте бетонную смесь по стандартной рецептуре, обеспечьте непрерывную заливку раствора в опалубку.
10. Утрамбуйте бетонный массив, используя глубинный вибратор. Постелите полиэтилен, и по мере твердения периодически увлажняйте поверхность.

Соблюдая последовательность операций несложно самостоятельно изготовить ростверковую основу. Благодаря доступности технологии, такой вид фундамента может использоваться при возведении частных домов. Выполнение работ своими силами позволит уменьшить объем расходов и осуществить задуманное без привлечения специалистов. Конструкция обеспечит устойчивость здания и его долговечность.

Информация про монолитный свайный фундамент: технология возведения своими руками, используемые сваи, виды монолитного ростверка. Видео строительства фундамента и заказ работ в Москве.

Вопрос от клиента! Здравствуйте, в планах возвести загородный дом с применением монолитного свайного фундамента. Нужно ли мне вообще использовать свайный фундамент? Как правильно устанавливать такой фундамент? Какой вид мне использовать? Как грунт может повлиять на опору? Заранее спасибо за помощь в вопросе. Александр, г. Москва.

Свайный фундамент с монолитным ростверком

Главными составляющими этого типа фундамента являются сваи или же сваи с ростверком. Ростверк – представляет собой балки или же плиты, которые способны связать сваи над поверхностью земли.

Такой тип фундамента используется в случаях когда строительство происходит на слабом грунте:

• итоговые расчеты ширины обычного ленточного фундамента составляет более 1.6 м
• конструкция возводится в строгом соответствии каркасной технологии
• грунты имеют достаточно высокую глубину промерзания.

Рис. Железобетонные сваи с монолитным ростверком

Типы свайного фундамента по материалу изготовления

• Деревянные (пожалуй самые редко используемые сваи в строительстве из-за их неэффективности)
• Металлические (винтовые — быстро устанавливаются и имеют относительно не высокую стоимость)
• Бетонные
• Железобетонные сваи (относительно невысокая стоимость с наивысшей степенью качества и надёжности)

Кроме этого, сваи имеют разный тип сечения:

• Квадратные
• Прямоугольные
• Круглые
• Квадратные, с имеющей круглой полостью

Свайный фундамент может быть с ростверком, который выполнен в виде фундаментной балки. Ее основная цель – последовательно соединить между собой соседние сваи. Также такой фундамент может быть выполнен в виде плиты. Первый вариант устраивается исключительно под несущими стенами, а второй – должен охватывать всю территорию под зданием.

Ростверк свайного фундамента может быть сборным или монолитным. Монолитный тип производится посредством заливки бетона в заранее подготовленную опалубку, а сборный применяются готовые изделия из железобетона. Подробнее про плюсы и минусы свайно-ростверкового фундамента.

Виды монолитного ростверка

Различают ростверки по отношению высоты устройства к уровню поверхности земли:

• Высокий или висячий — размещают выше уровня земли (10-15 см, но в индивидуальных случаях эти показатели могут быть выше). Такой тип можно применять на всех типах грунта под зданием, имеющие небольшой вес. Единственным недостатком является то, что возникает обязательная необходимость утепления пустого пространства, которое образуется между землей и ростверком.
• Наземный или промежуточный ростверк сооружают таким образом, что его подошва должна расположиться на уровне земли. Если используется такой тип, то будет отсутствовать пустота между почвой. Главной особенностью этого ростверка является использование только на слабых грунтах.

• Заглубленный ростверк отличается от предыдущих вариантов тем, что его нижнюю часть погружают в грунт, тем самым его уровень расположен ниже поверхности земли. Такой тип представляет собой обычный ленточный фундамент, но в основании, которого, расположены сваи. Такой вариант достаточно дорогой и применятся только во время строительства тяжелых объектов.

Рис. Свайный фундамент с высоким и низким ростверком

Свайный фундамент с монолитным ростверком — технология возведения своими руками

• Количество скважин

Число необходимых опалубка фундамента получается в результате проведения математических расчетов. Для этого следует взять общий вес возводимого сооружения и при этом не следует забывать и об эксплуатационных нагрузках. Расчет характеристики внутренних стержней вычитывают на основании давления, которые оказывают несколько элементов: пол, перегородки, кровельная конструкция и т.д.

• Работы буром

После получения всех данных можно переходить к процессу бурения скважин. Если же в планах не было использование современной техники, то необходимо запомнить, что ручной бур способен сделать скважину, диаметр которой не будет превышать 30 см, а глубина не более 5 м.

Рис. Бурение скважины ручным буром

• Рубероидные трубы

После того, как скважины готовы нужно изготовить рубероидные трубы. Их длина должна превышать глубину полученных скважин на 20-30 см. Верхняя часть производится из нескольких слоев с целью стягивания их между собой проволокой. Таким образом, полученный результат является опалубкой и гидроизоляцией.

Рис. Рубероидные трубы

• Армирование и опалубка фундамента

Рис. Схема армирования монолитного ростверка

Если было обнаружено небольшое количество воды на дне скважины, то не стоит ее сразу откачивать.

Технология возведения свайного фундамента допускает возникновение этого факта. Но в случаи, когда жидкость превышает порог глубины на четверть, то следует ее откачать перед заливкой бетона.

Рис. Опалубка для свай

Необходимости установки рубероидной трубы

Немного выше было указано обязательное наличие рубероидной трубы. Не специалисты в этом деле могут задаться вопросом, зачем она вообще нужна?

• Во-первых, схватывание изготовленной бетонной смеси до предела нужного уровня прочности зависит от цементной жидкости. Без использования трубы она впитывается в почву и тем самым нарушает технологию.
• Во-вторых, в период низких температур без изделия из рубероида пучение значительно сильнее воздействует на поверхности компонентов свайного фундамента.

Что же касается стоимости, то здесь не существует фиксированной стоимости. К примеру, фундамент дома, размеры которого 6х6 обойдется приблизительно в 1200$.

Внимание! Запрещено пересекать ростверк трубопроводом! Отклонение после окончания процесса бетонирования не должно превышать порог в 5 см.

Ограничения использования свайного фундамента

Ограничения, которые вызывает использование свайного фундамента:

• В просадочных и набухающих почвах фундамент не способен выполнять свои основные функции
• При использовании такого типа фундамента очень сложно будет возвести цоколь. Для этого следует заполнить пространство между сваями.

Набивные сваи для монолитного свайного фундамента

Главной отличительной особенностью этого типа свай заключается в том, что их можно самостоятельно изготовить на строительной площадке. Этот процесс происходит путем укладки материала в уже подготовленные отверстия. В этом случаи армирование осуществляется при необходимости. Этот вариант позволяет сэкономить на транспортировки, а также существует возможность проводить строительство объекта рядом с другими возведениями. Наиболее важным недостатком этого типа – отсутствие возможности контроля качества. Любая оплошность в производстве может в будущем стать причиной деформации объекта.

Рис. Набивные сваи для монолитного ростверка

Буронабивные сваи

Буронабивные сваи устанавливаются по схожей системе, как и предыдущий вариант. Если же необходимо усилить уже имеющий фундамент, то следует применить технологию инъекционных свай. Их заливают под определенным давлением в небольшие по ширине отверстия, приблизительно 10-13 см, с одиночной арматурой. После окончания этого действия фундамент подвергается прессовки водой.

Рис. Создание буронабивной сваи

Забивные сваи

Этот вариант представляет собой уже готовые трубы. Стоит отметить, что их монтаж в грунт происходит только при помощи специальной техники. Такие сваи разделяются на три вида:

• В форме трапеции
• Призматические
• Цилиндрические

Рис. Железные трубчатые сваи

Последний вариант включает в свое строение окаймляющее кольцо на стыке, основное предназначение которого направлено для наращивания дополнительных звеньев. По статистическим данным известно, что именно цилиндрические забивные сваи являются наиболее дешевым и имеют достаточно высокую несущую способность.

Винтовые сваи

Винтовые сваи предназначаются для конструкций с достаточно высокими горизонтальными нагрузками. В качестве наконечника такой сваи выступает элемент из стали или железобетона. Винтовые сваи надежно фиксируют фундамент и не позволяют ему деформироваться. В случаях сильных горизонтальных нагрузок допускается ввинчивание свай под наклоном.

Рис. Винтовой фундамент с монолитным ростверком

Свайный фундамент без ростверка

Отличие такого типа сваи – квадратное сечение. Свайные фундаменты без ростверка – сваи со сборными оголовками, на которые монтируются стены возводимого сооружения. Его используют только в тех случаях, когда лабораторные анализы показали нормальный уровень грунта. В случае, если грунты слабы или же рельефные, то здесь необходим точный расчет высококвалифицированных специалистов.

Монолитный фундамент

Расчёт и строительство монолитного фундамента

Выводы

Исходя из вышеперечисленного, можно прийти к выводу, что выбор типа и вида свайного фундамента полностью зависит от местности и возводимого объекта. Если это небольшой загородный дом, то создание монолитного свайного фундамента можно провести самостоятельно, без применения специальной техники. Если е существует какая-либо неуверенность в расчетах, то следует обратиться за помощью к специалистам, ведь любая неточность может привести к возникновению неприятных ситуаций.

Наши услуги

Мы базируемся только на следующих услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Фундамент столбчатый на сваях: монолитный свайно-растверковый

Свайно-столбчатый фундамент – один из самых популярных видов основания, используемых в частном строительстве. Благодаря экономности используемых средств, прочности и наличию ростверка,  а также возможности справиться с работами самостоятельно, пользователи отдают предпочтение именно этой технологии. Однако нужно учитывать серьезные трудовые и временные затраты, кроме того, знать все нюансы технологического процесса обустройства.

• Столбчатый фундамент: определение, типы
• Столбчато-свайные основания с ростверком
• Основание столбчатого типа с высоким ростверком
• Основание на сваях с низким типом ростверка
• Преимущества и недостатки основания

Столбчатый фундамент: определение, типы

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

• монолитный железобетон;
• полнотелых кирпичей;
• бетона тяжелых марок;
• бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

1. предотвращения подвижек горизонтальных столбовых свай;
2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Важно! Ростверковый монолитный тип основания на сваях рекомендован для строительства зданий из материалов штучного порядка: кирпича, блоков.

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
3. Выполняется основание для опалубки. Делать это можно двумя способами:

• если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
• если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

Совет! Беря в качестве основания песок, его необходимо чем-то покрывать, например, пленкой, в которой есть прорези под столбы. В противном случае цементное молочко пропитает песок вместо того, чтобы оставаться в бетонной смеси и придавать нужную прочность. Кроме того, песчаный бруствер, пропитанный цементным молоком, плохо подвергается разрушению, и убрать его будет сложнее.

4. При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.
5. После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

Важно! Арматура сечения более 14 мм не рекомендуется, так как такие пруты хуже работают в связке с бетонными смесями.

6. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Важно! Отмостка никоим образом не должна иметь жесткую связку с ростверком, а наоборот, оставлять достаточно места для смещения относительно ростверкового монолита (вверх-вниз) при проявлении морозного пучения грунта.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Важно! Чтобы предотвратить подсос влаги из грунта, свайный фундамент нужно гидроизолировать. Подходит обмазочная битумная мастика, рулонные материалы или можно использовать комбинацию способов. При этом изоляция столбов показана при использовании свай из железа. Бетонные столбы влаги не боятся, как и бутовые, а вот кирпичные столбовые сваи лучше сразу делать только на сухих грунтах. Можно попробовать пропитать кирпич специальным составом, но стоит это довольно дорого, намного дешевле изначально определить влажность грунтов и отказаться от кирпича, если насыщенность почвы водой выше среднего уровня.

Преимущества и недостатки основания

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции

Вне зависимости от типа, свайный столбовой фундамент обладает следующими достоинствами:

• Высока скорость монтажа;
• Возможность обустройства на любых грунтах, при этом монолитный пояс ростверка предохранит подвижку свай на пучнистых, нестойких почвах;
• Выполнение работ своими руками без привлечения специальной техники;
• Хорошая финансовая экономия.

Недостатки основания на сваях:

1. Необходимость особенно тщательных и точных расчетов количества свай, массы строения для обеспечения длительности эксплуатации;
2. Невозможность обустройства на скальных и каменистых грунтах;
3. Необходимость гидроизоляции, особенно это касается свай, выполненных из металла.

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции. Поэтому все большее количество частных застройщиков склоняется в пользу данной технологии строительства, а подробное изучение советов и соблюдение основных пунктов позволит получить прочный и качественный фундамент, на котором дом простоит не один десяток лет.

Столбчатый монолитный фундамент из железобетона под колонну

Для возведения крепкого и надежного здания на непучнистых грунтах можно использовать в качестве основания столбчато-ростверковый фундамент. Этот тип каркаса пригоден для домов в 1-2 этажа из сравнительно легких строительных материалов, таких как каркасные панели, бревно, клееный брус, панель. Благодаря материалам, которые используют при монтаже монолитного основания столбчатого типа, такой дом простоит не один десяток без изменений конструкции и угроз разрушения.

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания, поскольку столбы уходят в грунт на глубину ниже уровня промерзания всего на 30 см, в то время как сваи для основания дома погружают в грунт до несущего пласта земли. Надежный ростверк — опоясывающий столбы каркас, делает опоры неподверженными к сдвигам под воздействием изменений структуры грунта и снижает давление всего дома на колонны.

Важно: монолитный столбчатый каркас для дома можно использовать только на ровных грунтах, не склонных к пучению и имеющих низкий уровень грунтовых вод.

• Основные принципы возведения надежного столбчатого основания
• Возведение фундамента из железобетона: этапы работ
• Армирование опор
• Монтаж башмака
• Заливка колонн
• Ростверк: типы
• Монтаж монолитного ростверка

Основные принципы возведения надежного столбчатого основания

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания

Чтобы монолитный фундамент столбчатого типа прослужил долго и качественно, при его монтаже необходимо соблюдать такие правила:

• Столбы из железобетона углубляют не менее чем на 70 см в грунт;
• Почва на участке под столбчатый каркас должна быть спокойной и не склонной к сдвигам/пучениям;
• Уровень грунтовых вод ниже отметки 1,5 метра;
• Желательно, чтобы участок не имел крутых рельефных «поворотов»;
• Для крепости фундамента необходимо монтировать ростверк из железобетона;
• Стены дома должны быть выполнены из относительно легкого материала (пеноблок, брус, бревно, панель).

Важно: монтаж ростверка слегка завышает расходы на устройство такого фундамента, однако и в разы усиливает долговечность каркаса.

Возведение фундамента из железобетона: этапы работ

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:

• Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
• Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
• Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.

После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.

Важно: для удобства монтажа столбчатого фундамента под маленькие дома удобнее выкопать единый котлован, который позволит легко и быстро установить опалубку для заливки раствора на каждую колонну.

Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:

Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.

Армирование опор

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн. Поскольку армировать столбы по вертикали в опалубке сложно, то облегчить процесс установки стальной сетки можно путем её предварительной сборки (вязки) и установки в уже собранную опалубку.

Важно: вязать армирующую сетку из стальных прутьев нужно таким образом, чтобы металл имел отступ от краёв залитой колонны, включая низ и верх, по 1 см минимум.

Для создания армирующего пояса на каждый столб используют четыре вертикальных прута сечением 12-16 мм с рифленой поверхностью и горизонтальные пруты-перемычки сечением 6 мм. При этом важно знать, что если предполагается монтаж ростверка из дерева, то прутья арматуры не должны доходить до верха столба на 1-2 см. Если же предполагается монтаж железобетонного ростверка, то прутья арматуры должны выступать из залитых колонн на 25-40 см для качественной вязки армирующего пояса ростверка с прутьями колонны.

Важно: гнуть такие выступающие прутья под вязку арматуры ростверка можно только после окончательного затвердения бетона столбов.

Монтаж башмака

Сначала перед заливкой колонн необходимо смонтировать опорные площадки (башмаки) под каждую опору. Для этого поверх песчано-гравиевой подушки устанавливают опалубку из четырех фанер высотой 20-30 см и сечением, в 1,5 раза превышающим сечение спроектированных столбов. Цементный раствор заливается в один приём и оставляется на 7-10 дней до полного высыхания при условии сухой погоды и температуры в диапазоне +15-20 градусов.

Заливка колонн

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

Важно: использование асбестоцементных или пенополистироловых труб в качестве опалубки нецелесообразно, поскольку все равно потребует дальнейшего утепления подземной части столбов. А это повлечет дополнительные расходы.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Важно: при трамбовке раствора необходимо избегать расхождения щитов опалубки и контакта вибратора с арматурой во избежание нарушения её конструкции.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

Ростверк: типы

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк. В зависимости от материала для строительства дома ростверк  может быть изготовлен таким образом:

• Крепление к столбам металлопроката. В этом случае пластины металла (швеллер или двутавр) укладываются полками вниз. Такой ростверк выдержит любые нагрузки.
• Ростверк из железобетона. Здесь необходим монтаж опалубки и заливка бетонного раствора с его армированием. Такой пояс пригоден под строительство каркасного или панельного дома, а также деревянного сруба.
• Брусовый ростверк — самый дешевый и простой вариант устройства пояса. Используется под строительство легких конструкций из дерева или каркаса.

Монтаж монолитного ростверка

Для заливки бетонного раствора необходимо смонтировать качественную опалубку

Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов. Для этого необходимо нарезать доски, равные шагу между колоннами фундамента. Для их крепления рекомендуется вбить в грунт удерживающие колья. Доски опалубки укладывают на колья вровень с верхним краем столбов.

Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.

Важно: боковые щиты опалубки можно делать выше проектной отметки, а сам бетон при этом можно залить по внутренней разметке. Такая технология является более удобной, чем выравнивать потом верх ростверка в случае недобора бетонной смеси.

Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм. Важно в местах столбов связать арматуру с выступающими из колонн прутьями.

Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.

Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.

После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.

Важно: в декоративном цоколе со всех четырех сторон здания необходимо оставить отверстия для вентилирования подпола. При этом стоит знать, что декоративную отмостку нужно класть только после разводки и утепления всех сантехнических коммуникаций.

Плавающая плита против монолитной плиты | Что такое монолитная плита

Важный момент

Что такое монолитная плита?

Слово «монолитный» означает «все в одной заливке», поэтому в строительстве, где используется монолитная плита, фундамент изготавливается в одну заливку, состоящую из слоя бетонной плиты с более толстой площадью под несущим слоем. стены и все края по периметру заменить колонтитулом.

Строительство монолитной плиты происходит намного быстрее, а трудозатраты низкие, так как в этой плите бетон заливается сразу. При использовании в идеальных условиях монолитная плита может быть такой же прочной, как и плиты Stem-Wall.

При строительстве большинства микрорайонов земля выравнивается, а почва равномерно распределяется по земле, что делает территорию плотно уплотненной. В этом случае монолитная плита может быть лучшим вариантом, если все отметки чистового пола одинаковы от участка к участку и имеется очень небольшой уклон.

Есть несколько серьезных проблем, которые могут возникнуть, если многие условия не нарушают работу монолитной плиты. Монолитную плиту нельзя использовать, когда требуется больше грунта для заполнения, потому что бетон с большей вероятностью растрескается, если грунт недостаточно уплотнен.

Это проблема для домов, которые должны быть построены так, чтобы возвышаться над уровнем затопления, установленным инженерами-строителями (как и большинство зданий во Флориде).

В этом случае монолитная плита имеет тенденцию к растрескиванию по периметру стен и другим большим несущим участкам. Эти трещины могут вызвать структурные проблемы, влияющие на другие аспекты дома во время процесса строительства, такие как сухие стены и полы, если каркасные стены неустойчивы.

Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

Что такое плавающая плита?

Плавающие плиты используются в качестве основы для фундамента различных гражданских сооружений, таких как навесы, гаражи, пристройки, коттеджи, навесы для автомобилей, вспомогательные постройки и амбары.

В плавающей плите плиты имеют утолщенный армированный периметр, но не имеют морозостойких оснований. Плавающие плиты

называются « плавучими », потому что они могут перемещаться по кромке льда как единое целое. Изоляция также может быть добавлена ​​для уменьшения движения из-за мороза, в зависимости от потребностей проекта.

Строительство плавающей плиты — один из самых экономичных способов возведения фундамента. Традиционные фундаменты включают ленточный фундамент по краю с морозостойкой стеной сверху. Ленточный фундамент, укладываемый ниже уровня промерзания, обычно на 4′-0″ ниже уровня земли.

Стоимость плавающей плиты выше, потому что требуется много земляных работ, бетона и труда для строительства ленточного фундамента и морозостойкой стены.

Плавающая плита является лучшим вариантом для строительства навесов, но для строительства дома есть некоторые недостатки, о которых следует подумать.

Когда плавающие плиты сооружаются в здании, их можно обогревать лучистым теплом пола, что обеспечит комфортное и сбалансированное тепло.

Также прочтите: Что такое плавающая плита| Строительство плавучих плит | Как построить плавающую плиту » вики полезно Преимущества и недостатки Плавающие плиты

Что такое монолитная плита VS плавающая плита?

Плавающие плиты иногда называют монолитными плитами, потому что они не имеют контакта с фундаментом. В некоторых конструкциях в качестве опоры используется плавающая плита, и только после возведения фундамента мы бросаем плавающую плиту.

Обычно монолитная плита дешевле, чем плавающая плита. Плавающие плиты также представляют собой монолитные плиты в форме перевернутой буквы U, где бетон наносится монолитно или в 2/3 этапа. Монозаливка означает то, как она построена и залита, а не тип фундамента здания.

Если есть большая конструкция или неустойчивый грунт, вам определенно нужен глубокий фундамент, но с простым гаражом в хорошем грунте плавающая плита хороша и привлекательна. Если местный грунт имеет меньшую устойчивость или как обычная вода на недрах, то плавающая плита очень плавучая и склонна к растрескиванию или наклону.

Плавающие плиты — это те парни, которые плавают на земле или в морозных областях. Плавающие плиты в такой среде называются монолитными, потому что они не имеют контакта с фундаментом.

Также прочтите: Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

---

Краткое примечание

Плавающая плита против монолитной плиты

Плавающие плиты называются монолитными плитами , так как не имеют связи с фундаментом. В таком случае только после отверждения фундамента заливаем плавающую плиту .

Что такое монолитная плита?

Монолитный  означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной  плиты с более толстыми участками под несущими стенами и всеми краями по периметру вместо нижних колонтитулов. Потому что это Плита заливается сразу, это намного быстрее и снижает трудозатраты.

Также прочтите: Что такое длина круга | Длина колена колонны | Длина перекрытия плиты | Длина перекрытия балки

Что такое плавающая плита?

Плавающие плиты используются в качестве фундамента для различных конструкций, включая навесы, гаражи, пристройки, коттеджи и многое другое. Плиты имеют утолщенный армированный периметр, но не имеют морозостойких фундаментов. Они называются « плавающие », потому что им разрешено двигаться выше линии промерзания как единое целое.

Что такое монолитная плита по сравнению с плавающей плитой?

Затем мы построили стену над поверхностью земли. Затем буквально плавающих плиты плавают на земле. Плавающие плиты называются монолитными плитами , так как они не связаны с фундаментом.

Монолитная плита

Монолитная означает «все за одну заливку», поэтому фундамент строится за одну заливку из бетона  плита  с утолщенными участками под несущими стенами и по всему периметру вместо нижних колонтитулов. Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает трудозатраты.

Фундамент стволовой стены против монолитной плиты

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с участками большей толщины под несущими стенами и все ребра по периметру вместо нижних колонтитулов. При использовании в правильных условиях моноплиты могут быть такими же прочными, как Стержень – Стеновые плиты.

Строительство монолитного фундамента: устройство, преимущества и недостатки

Главная » Строительство фундамента под дом, коттедж и гараж

Основой устойчивости и долговечности любого здания является хорошо спланированная и правильно построенная несущая система. Монолитный бетонный фундамент по праву считается самым надежным вариантом, подходящим практически для всех условий, в которых ведется строительство. Эта конструкция не отличается особой сложностью и вполне может быть изготовлена ​​самостоятельно. Однако необходимо учитывать ряд нюансов, которые присущи именно этой технологии.

Содержание

1. Устройство и особенности монолитного фундамента
2. Сорта монолитного фундамента
3. Преимущества и недостатки
4. Подготовительная работа
5. Монолит. тип грунта и условия строительства, монолит изготавливается из сборных плит или путем заливки бетона в форму. В первом случае края соединяются сваркой с последующей заделкой швов. Второй вариант предполагает изготовление опалубки, стального каркаса и заливку формы раствором. Готовые конструкции отличаются высокой прочностью, а армирование обеспечивает равномерное распределение веса дома на земле.

   Стандартный монолитный фундамент имеет такое устройство:

   1. Подкладка геотекстильная. Предотвращает эрозию основания грунтовыми водами.
   2. Подушка из песка и щебня. Толщина подложки колеблется в пределах 10-30 см. Камень действует как дренаж, а песок гасит колебания грунта.
   3. Теплоизоляция. Чаще всего используются плиты на основе полистирола. Слой утеплителя задерживает холод, идущий от земли, и способствует созданию комфортного и здорового микроклимата в доме.
   4. Опалубка. При возведении монолитного фундамента может использоваться временная или несъемная опалубка. Первый используется при заливке плиты, второй – при устройстве заглубленной ленточной системы.
   5. Стальная рама. Собирается из арматуры 12-16 мм путем скручивания стержней с металлической проволокой. Его укладывают по всей площади конструкции с элементами усиления по углам.
   6. Бетон. Оптимальный вариант – смесь марки М200, с индексом подвижности Р-3, водостойкостью W8 и морозостойкостью F200.

   Сборная система поддержки быстрее, но дороже. Показатели прочности такой конструкции ниже, чем у монолитной.

   Разновидности монолитного фундамента

   Монолитная фундаментная плита

   Существует несколько способов изготовления монолитной несущей системы. Каждый из них имеет свои особенности, плюсы и минусы.

   В частном строительстве могут применяться следующие типы фундаментов:

   • Ленточный. Подходит для зданий любого размера и веса. Устанавливается на всех типах грунта, кроме зыбучих песков и вечной мерзлоты. По степени погружения в грунт его подразделяют на заглубленный, мелкозаглубленный и незаглубленный. Во всех случаях лента образует замкнутый контур, внутри которого можно оборудовать подвальное помещение.
   • Тарелка. Представляет собой плиту, изготовленную методом заливки опалубки или сборную конструкцию из нескольких сегментов. Используется для строительства на неустойчивых глинистых и суглинистых грунтах. Монолитная конструкция обеспечивает равномерное распределение нагрузки на грунт.
   • Столбчатый. Такая конструкция используется на плотных и устойчивых грунтах, не подверженных пучинистости. Опоры отливаются на месте или выставляются готовые изделия. После выравнивания столбы накрывают пластинами, и только потом связывают их стальными шпильками. Так конструкция становится монолитной.
   • Свайная. Популярная технология для строительства на склонах, неровных участках и вблизи водоемов. В заранее пробуренные скважины опускают опалубку, каркас, производят бетонирование. Сваи соединяются в единую систему железобетонным ростверком.
   Сваи бетонные Фундамент ленточный монолитный Фундамент столбчатый монолитный

   Основанием для выбора основания являются данные о состоянии грунта, наличии грунтовых вод, глубине промерзания земли и сейсмической активности в регионе.

   Монолитное основание имеет высокую несущую способность

   Как и любая инженерная система, монолитное основание имеет свои преимущества и недостатки.

   Конструктивные преимущества:

   • высокая несущая способность;
   • простая и доступная технология изготовления;
   • применимость практически ко всем типам грунтов;
   • длительный срок службы;
   • виброустойчивость;
   • равномерное распределение вертикальной нагрузки на грунт;
   • возможность использования в качестве чернового пола.

   Минусы конструкции:

   • большой расход стройматериалов и приличная стоимость;
   • небольшая высота над уровнем земли;
   • монтаж связан со значительными физическими нагрузками при строительстве своими руками;
   • невозможность обустройства подвала.

   Монолитные плиты – самый надежный фундамент для жилых и хозяйственных построек.

   Подготовительные работы

   Выкапывается котлован под крупное здание с привлечением спецтехники

   Начальный этап строительства – проектирование. На этом этапе проводится обследование участка, составление чертежей, расчеты потребности в материалах и инструментах.

   Если взять за основу устройство монолитной фундаментной плиты по ГЭСН 81-02-06-2017 (сборник 6), то можно точно определить строительную смету.

   Включает в себя следующие расходы:

   • доставка оборудования и материалов, организация их хранения;
   • земляные работы;
   • установка опалубки, включая подготовительные действия;
   • обустройство рабочего места; установка оборудования;
   • изготовление арматурного каркаса;
   • замешивание и заливка бетонного раствора, уход за фундаментом;
   • снятие опалубки;
   • обратная засыпка.

   В некоторых случаях могут проводиться дополнительные мероприятия.

   Строительные инструменты

   Как правило, для работы будет достаточно таких приспособлений:

   бетономешалка
   • ;
   • уровень;
   • болгарский;
   • рулетка;
   • лопата;
   • ножовка по металлу;
   • молоток;
   • топор;
   • ножницы.

   Фундамент рекомендуется возводить в теплое время года, когда земля хорошо прогрелась и просохла. Желательно иметь благоприятный прогноз погоды хотя бы на неделю.

   Строительство монолитного фундамента

   Устройство монолитной крепи предполагает достаточно большой объем земляных работ. Выполнять это действие можно вручную, но при рытье большого котлована целесообразно задействовать землеройную технику. Глубина определяется толщиной плиты, а она, в свою очередь, определяется массой здания со всем его содержимым.

   Существуют такие нормы для монолитного фундамента:

   • 20 см — сараи, гаражи, беседки, летние кухни, легкие каркасные дома;
   • 30 см — одноэтажные строения из кирпича, бруса, бревен, газобетона с железобетонной плитой перекрытия;
   • 40 см — двухэтажные кирпичные дома, коттеджи с мансардой, небольшие гостиничные комплексы.

   При планировании устройства фундамента к выбору толщины плиты следует подходить с перспективой на будущее. Вполне возможно, что через некоторое время можно будет построить дополнительный этаж, а для этого потребуется более мощный фундамент.

   Устройство монолитного фундамента выполняется в следующей последовательности:

   1. Разметка на местности. Обозначение границ здания с учетом установки опалубки.
   2. Выдержка из котлована. Выравнивание и уплотнение дна.
   3. Укладка геотекстиля. Ткань укладывают полосами с нахлестом 15-20 см. Стыки проклеены.
   4. Размещение труб канализации и водоснабжения. Обратная засыпка подушки из слоев щебня и песка. Выравнивание и уплотнение отвала. Если это предусмотрено проектом, укладывается утеплитель.
   5. Монтаж опалубки. Учитывая небольшую высоту плиты, целесообразно использовать доски толщиной 30-50 мм.
   6. Устройство гидроизоляции. Для этого хорошо подходит рубероид на основе стекловолокна. Делается запас для вывода материала на поверхность плиты.
   7. Армирование. Рамы и стержни соединены проволокой, которая завязана в тугой узел. Утюг протирают от жира, очищают от ржавчины, а затем обрабатывают средством от коррозии. Устанавливаются опоры и распорки.
   8. Приготовление бетона и его заливка в опалубку. Поверхность выравнивается шваброй с длинной ручкой.

   Через 2-3 дня опалубку снимают, плиту накрывают полиэтиленом и ежедневно поливают водой. Продолжить строительство можно через 28 дней.

   отзывов. Свайно-винтовой фундамент. Монолитный свайный фундамент

   Без фундамента невозможно представить ни один дом, ни одно более или менее серьезное строение на загородном участке. Проблема только в том, что стоимость хорошей основы очень высока, поэтому всегда есть соблазн найти какой-нибудь более дешевый, но качественный вариант.

   Один из них — свайный фундамент. Отзывы свидетельствуют о том, что его характеристик вполне достаточно для среднестатистического загородного коттеджа, не говоря уже о банях и других приусадебных участках. Сегодня мы рассмотрим не только отзывы покупателей, но и причины, их вызывающие. Последнее очень важно, так как для правильного выбора основания под дом крайне важны практические соображения.

   Почему свайные фундаменты так популярны?

   В последнее время все больше застройщиков выбирают такую ​​основу для дома. Почему так происходит, чем эта технология превосходит уже проверенные и вполне надежные варианты?

   • Во-первых, это скорость работы. Где еще вы найдете основу, которую можно сделать всего за один день?
   • Во-вторых, дешево. С учетом того, что стоимость цемента постоянно растет, цена обычного ленточного фундамента может быть заоблачной.
   • Кроме того, подобный фундамент дома можно закладывать на неустойчивых грунтах, а также в условиях вечной мерзлоты.
   • Если технология закладки была выполнена правильно, фундамент не получится, а дом будет надежно стоять в любых условиях.

   Отзывы клиентов свидетельствуют о том, что буквально за пару недель построили полноценный панельный дом по свайной технологии. Другие строители отмечают, что невысокая стоимость свай позволила уложиться в скромный бюджет, построив вполне приличный дом. Кстати, свайно-винтовой фундамент, цена которого составляет около 13-14 тысяч рублей, доступен практически каждому потенциальному домовладельцу.

   Стоимость одной сваи (диаметр 76 мм) около 1200 руб. На один средний дом уходит не более десятка свай.

   Основная информация о технологии

   Кстати, а как делается закладка этого типа фундамента? Как можно понять из названия, его основанием являются винтовые сваи. Они сделаны из металла, а на конце каждого элемента конструкции имеется лопасть (как у ледокола), предназначенная для закапывания его в землю. Вот с этого момента и начинаются многие споры.

   Кто-то считает, что заглублять конструкцию следует только с помощью тяжелой техники, а кто-то настаивает, что для таких целей вполне подойдет ручная сила рабочей бригады, которая и установит свайный фундамент. Чертеж его часто может предоставить та же фирма, где вы нанимаете специалистов. Так выходит значительно дешевле, а в процессе расчетов можно вносить свои конструктивные предложения.

   Отрицательные стороны

   Здесь следует сделать отступление, описав слабые стороны данной технологии. Если покупатели не знают их заранее, процент разочарованных может увеличиться.

   • Если грунты плотные (подробнее об этом мы скажем ниже), то свайно-винтовой фундамент на них закладывать нельзя. Дело в том, что при попытке вкрутить в них сваи велика вероятность повреждения защитного покрытия, что чревато быстрой коррозией. Конечно, можно использовать специальное оборудование, но это значительно удорожит работу.
   • Кроме того, если сваи плохо защищены от коррозионных процессов, то ничего хорошего лучше не ждать.
   • Витые сваи на дефекты больше не проверяются.

   Кроме того, в загородном доме, который стоит на таком фундаменте, невозможно сделать подвал. Это не только делает невозможным приготовление в доме, но и может сделать пребывание в доме неприятным зимой, так как полы будут холодными.

   Многие люди остаются недовольны своим выбором фундамента только потому, что руководители строительных фирм просто утаивают эту информацию. Помните, восторженные оды свайным фундаментам чаще всего поют те компании, которые заинтересованы исключительно в прибыли. Если фирма настроена серьезно, то ее специалисты должны в любом случае предупредить потенциальных клиентов о возможных проблемах и явных недостатках технологии.

   И далее. Срок службы домов на свайном фундаменте редко превышает 100-120 лет, поэтому построить «родовое гнездо» не получится. Это обстоятельство также следует иметь в виду. Однако свайно-винтовой фундамент, цена на который очень мала, редко используется для строительства таких монументальных домов. Обычно их строят на небольших загородных дачах, предназначенных для летнего проживания семьи из двух-трех человек.

   Однако бывают и исключения, когда на сваи укладываются дома весьма внушительных размеров. Это вполне возможно, но вам придется использовать самые прочные материалы.

   Копать или не копать?

   Очень часто приходится читать негативные отзывы от тех людей, которые нанимали рабочих для ручной сваебойной работы. Говорят, что фундамент фундамента «гуляет» в пределах 40-50 см! В чем дело? Какая официальная технология?

   Обратите внимание, что ей нравятся оба метода. Но! Очень важно иметь в виду, что при ручной копке необходимо строго соблюдать определенные правила, которые в большинстве случаев благополучно игнорируются. Так вот, во всех инструкциях сказано, что сваи нужно вкручивать с нуля, без всяких дополнительных ям. В реальности необходимо немного выровнять площадку, чтобы обеспечить правильное направление движения. Для этого сначала выкапывают небольшую ямку (не более 15-20 см). В него вставляется свая, которую начинают закручивать вручную.

   Практическая ситуация

   А как на практике делают свайный фундамент? Свидетельства свидетельствуют о том, что ни о какой технологии речи речи уже не идет. Как правило, сначала выкапывается огромная яма на пару метров глубиной, потом туда вставляется свая, пару раз переворачивается, а потом все это безобразие присыпается землей. Естественно, надежности такой конструкции нет. При первом же дожде земля размывается, и сваи задыхаются.

   Кроме того, очень часто люди сообщают, что сваи во время работы постоянно раскачиваются, чтобы их легче было закручивать. Так что ни в коем случае! Таких сотрудников нужно отправить обратно. Сваи ввинчивают, но это всего через пару лет, свайный фундамент под дом реально может просесть — и ваше жилье накренится. Таким образом, большая часть негативных отзывов связана с банальным несоблюдением технологии. Это очень обидно, так как эти фонды во всем мире успели зарекомендовать себя только с положительной стороны.

   Кроме того, большинство потребителей одержимы маниакальной идеей экономии: такие «усердные» люди иногда выбирают сваи из металла толщиной 2 мм, а потом жалуются на просадку фундамента. Помните, что предполагает СНиП: свайные фундаменты делаются из стали толщиной не менее 4 мм. Марка металла 20, потому что она не менее чем на 10-15% долговечнее железа третьей марки, которое чаще всего используется большинством строительных компаний.

   Важно!

   Многие покупатели жалуются на халатность компаний, плохо выполняющих свою работу. Отзывов с ужасными историями полно, но следует помнить: если вы хотите вызвать рабочих на скрутку свай, то пробная скрутка — обязательно!

   Не пользуйтесь услугами компаний, которые легкомысленно отмахиваются от этого. Несмотря на наличие результатов геодезии, в более или менее глубоких слоях грунта может быть много скальных пород, а также других препятствий, делающих невозможным устройство свайного фундамента. Цена работы значительно выше, но оно того стоит.

   Так, если просто покупать сваи у поставщика, то одна единица будет стоить около 1200 рублей, а при пробном бурении и цементировании оголовка цена ее возрастет до 1300 рублей и выше. Однако если у вас нет опыта подобных строительных работ, лучше воспользоваться услугами профессионалов, которые уже закладывали такие фундаменты раньше.

   Выносливость — прежде всего!

   Всем известно, что при заливке ленточного основания нужно выждать некоторое время, за которое бетон в должной мере затвердеет. Странно, но почему-то те же люди твердо убеждены, что пользоваться свайно-винтовым фундаментом можно уже через пару часов после закрутки.

   Это далеко не так! Специалисты утверждают, что в идеале сваям необходимо дать не менее года, в течение которого произойдет окончательная усадка грунта и закрепление конструкции. Если поторопиться, ничего хорошего из этого не выйдет: появляются гневные отзывы, в которых люди жалуются друг другу на недостатки в технике.

   Необходимость геодезической съемки

   Следует отметить, что вкручивать сваи нужно не «как получится», а в соответствии с практическими соображениями. Перед началом строительства необходимо вызвать специалистов геодезической службы и узнать глубину залегания плотных слоев грунта. Именно до их уровня и следует закладывать такой фундамент, так как в противном случае сваи со временем перейдут в мягкий грунт.

   Помните, что основание свайного фундамента следует сразу же зацементировать, так как если вовремя заливать эту конструктивную часть бетоном, вероятность отклонения сваи значительно снижается.

   Важность присутствия в рабочем процессе

   Как ни странно, но почему-то многие наши сограждане совершенно забывают об этой маленькой детали. Неважно, какая репутация у строительной компании, но вы (или ваш представитель) обязательно должны быть на месте. Мы уже не раз отмечали, что работники могут прибегать к массе уловок для упрощения процесса, но этого делать ни в коем случае нельзя.

   Кроме того, необходимо сразу же проверить качество работы, а при необходимости полностью сфотографировать процесс, начиная с самых первых этапов. В показаниях указано, что при наличии такого материала любые претензии рассматриваются быстро. Даже нерадивые застройщики в этом случае предпочитают решить вопрос мирным путем, иначе суд все равно встанет на сторону потребителя.

   Опыт эксплуатации домов на свайно-винтовых фундаментах

   Наша статья была бы далеко не полной, если бы мы не обсудили практический опыт эксплуатации домов, сданных на свайно-винтовых фундаментах. Итак, что же дает свайный фундамент? Отзывы противоречивы, но некоторые общие моменты все же присутствуют.

   Во-первых, почти все домовладельцы говорят, что зимой на полу холодно. Особенно это касается тех случаев, когда дом ставится в чистом поле, на территории, не огороженной хотя бы забором. Ветер свободно продувает пространство между сваями и домом, обеспечивая стабильные (и значительные) потери тепла. Вы легко можете заметить, что свайный фундамент, фото которого есть в статье, может поднять дом на приличную высоту.

   Итак, хочу посоветовать сделать следующее:

   • Необходимо утеплить пол современными материалами, не забывая о пароизоляции.
   • Защитите периметр территории забором или насаждениями, которые могли бы уменьшить скорость ветра.
   • Наконец, зимой такой дом нужно закидать снегом, закрывая щель между землей и полом.

   Насчет долговечности выводы делать рано. До сих пор ни один дом на винтовых сваях в нашей стране не отметил даже пятидесятилетия. Однако сами домовладельцы отмечают, что пока никаких перекосов не появилось (кроме случаев нарушения технологии).

   В общем, пока эта технология на просторах нашей страны зарекомендовала себя исключительно хорошо, так что особых причин отказываться от ее использования нет.

   Технология монолитного свайного фундамента

   В первой части статьи мы рассмотрели стандартный свайный фундамент. Отзывы о нем довольно противоречивы, но мы уже выяснили, что практически во всех случаях какие-то негативные моменты почти всегда возникают по вине либо самих строителей, либо заказчиков, не проконтролировавших рабочих.

   Следует отметить, что универсального типа свай просто не существует. Не во всех условиях ваши потребности сможет удовлетворить их винтовое разнообразие, а потому сейчас речь пойдет о монолитном свайном фундаменте, исходя из отзывов потребителей.

   Обычно строители называют такой тип фундамента «заглубленным столбчатым фундаментом», что не мешает нам рассмотреть его с позиции свай. Просто в этом случае они не прикручиваются отдельно, а заливаются бетоном по месту. В отличие от вышеописанной технологии, здесь приветствуется копание. Сначала бурят скважину необходимого диаметра, насыпают на ее дно мощную песчаную подушку, армируют ее, а затем заливают бетонным раствором.

   В верхней части монтируется ростверк, который соединяет всю конструкцию в единый монолит, обладающий отличными прочностными характеристиками. Каковы преимущества этой технологии?

   • Во-первых, найти технику для бурения скважин гораздо проще, чем забивать сваи.
   • Не запрещать копать, чтобы можно было сразу ознакомиться с характеристиками почвы.
   • Нет опасности, что свая будет повреждена или деформирована, так как ее заливка производится непосредственно на месте.
   • Хороший бетон служит веками, так что желающим создать собственное «родовое гнездышко» показан монолитный свайный фундамент. Технология предполагает, что дом простоит очень долго.

   Отзывы клиентов

   Как и в предыдущем случае, следует обсудить непосредственные ощущения тех, кто живет в таких домах. Во-первых, пользователи отмечают меньшую скорость закладки (по сравнению с винтовыми сваями). Это компенсируется высоким качеством работы: если контролировать приготовление бетона, даже нерадивым работникам будет сложно что-то испортить.

   Опытные строители также отмечают, что не обязательно рыть гигантские ямы глубиной в пару метров. Для среднего загородного дома достаточно просверлить отверстие глубиной до 80 см. Важный! Судя по отзывам, многие стараются положить в одну и ту же кучу наполнитель (щебень, кирпичный щебень). Такой монтаж свайного фундамента встречается повсеместно.

   Так делать не следует: опыт показывает, что такие сваи склонны к растрескиванию, тогда как чистый монолитный бетон может простоять годами. Довольно часто встречаются рассказы о том, что при разборке старых сараев (на Севере издавна применялись сваи) бетонные столбы (а им было лет 60-70) были в идеальном состоянии, тогда как от самой постройки остался только хлам уехал надолго.

   Важно! Не используйте сварную арматуру для заливки основания! Комментарии некоторых строителей свидетельствуют о том, что использование такого раствора приводит к растрескиванию и деформации сваи. Все дело в том, что армирующая основа должна быть гибкой (трикотажной), чтобы равномерно распределять нагрузки, возникающие в материале.

   Сварная конструкция не соответствует этим требованиям, в связи с чем возможно возникновение трещин. Некоторые любители загородного отдыха, самостоятельно заливавшие монолитный свайный фундамент, часто отмечают, что при появлении трещин в арматуре быстро проникает вода. Результат предопределен: активная коррозия и разрушение сваи. Не повторяйте чужих ошибок при проектировании свайных фундаментов!

   Единственный вариант для пучинистых грунтов

   Грунты, которые при определенных условиях (холодный сезон) могут резко менять свою конфигурацию, буквально вспучиваясь на поверхности, называются пучинистыми. Они являются настоящей головной болью практически для всех строителей и тех людей, которые проживают в их РЭС.

   И так же, как и свайный фундамент (цена у него действительно низкая), который находится ниже уровня промерзания столь капризных грунтов, является настоящим спасением. По отзывам жильцов домов на сваях, перекоса цоколя нет, тогда как обычные основы ленточного типа буквально «рвутся» уже на второй-третий год эксплуатации дома.

   Ускоренная конструкция фундаментов свай с помощью ликвидации

   Информация о проекте

   Ссылка на последний отчет : Скоро

   Фоны:

   по конструкции палубы и надстройки и методам строительства. Дальнейшее ускорение может быть достигнуто за счет сосредоточенных усилий на подконструкциях моста. Текущие усилия в штате Айова могут принести пользу методам ABC за счет выявления консерватизма кода. Снижение общих требований к фундаменту и усилий, необходимых для возведения основания, приведет к сокращению общих затрат на строительство и времени.

   В рамках проекта, недавно завершенного для Департамента транспорта Айовы, изучалось влияние бетонных ограждений стальных двутавровых свай, используемых для мостов, которые исторически не учитывались в процессе проектирования. Первоначальная причина проекта заключалась в том, чтобы определить оставшуюся емкость сваи после размыва, оставляющего оголенной часть сваи. Был разработан инструмент для расчета емкости, и последующее лабораторное исследование было завершено для проверки инструмента оценки емкости сваи. Исследование пришло к выводу, что мощность сваи больше, чем было рассчитано иначе. В качестве вторичного результата был рассмотрен вопрос о пересмотре расчетов несущей способности новых свай, особенно в полностью обсаженных изогнутых сваях. Этот проект направлен на определение предельных значений высоты стальных двутавровых свай без связей при полной оболочке и, таким образом, ускорение строительства фундамента за счет увеличения грузоподъемности и сокращения общего количества требуемых свай. Принимая во внимание консерватизм проектных норм, можно сократить время строительства.

   Задача:

   Целью данного проекта является определение максимальной высоты без раскосов полностью обсаженных свай и дальнейшая разработка инструмента расчета грузоподъемности для включения вариантов монолитной обшивки. Хотя эта информация в значительной степени основана на методах глубокого проектирования фундаментов в штате Айова, полученные результаты применимы к практике других штатов.

   Объем:

   Этот проект

   Задача 1 – Установочная встреча

   Исследовательская группа встретится с Техническим консультативным комитетом проекта (ТКК) для рассмотрения объема проекта и рабочего плана, а также для составления графика последующих ежеквартальных совещаний. План предлагаемой работы будет представлен и обсужден с членами TAC. Целью этой встречи является обсуждение и уточнение объема работ, графика и ожидаемых результатов на протяжении всего проекта, а также учет предложений TAC для любых возможных изменений. План проекта, который включает подробный график и ожидаемые результаты, будет подготовлен для обсуждения на собрании.

   Задание 2 – Обзор литературы

   Обзор ранее завершенных исследований будет добавлен к ресурсам, ранее найденным и обобщенным в уже завершенном отчете по проекту. Как и прежде, основная цель этой задачи состоит в том, чтобы получить исчерпывающее представление о стальных двутавровых сваях с бетонным покрытием, используемых в проектах мостов. В рамках этой задачи будет собрана проектная документация для ранее построенных мостов в Айове с монолитно заключенными изгибами свай, которые будут включены в последующие задачи.

   Задание 3 — Расширение инструмента для расчета мощности сваи

   Этот инструмент был впервые разработан для быстрой оценки существующих свай, подверженных размыву, и доказал свою эффективность при расчете мощности при включении в оценку бетонной оболочки. Дальнейшие исследования расширили применение инструмента за пределы оценки существующих свай и до проектирования новых свай. Бетонная оболочка, используемая при разработке инструмента, основана на стандарте P10L, который является текущим стандартом проектирования Айовы для изогнутых стальных двутавровых свай. Стандарт P10L определяет стандартные размеры свай определенного размера, квадратного или круглого сечения. Соответственно, несущая способность свай в нестандартных размерах заделки или в монолитных изгибах не рассчитывается напрямую, а выводится из других расчетов. Существующий инструмент был проверен анализом и лабораторной валидацией и теперь может быть доработан для непосредственного расчета грузоподъемности свай, выходящей за рамки стандартных оболочек. 905:00 Как и при разработке первого инструмента, исследовательская группа исследует неупругую потерю устойчивости, упругую потерю устойчивости и пластическую деформацию свай. Будут созданы многочисленные модели конечных элементов, чтобы обеспечить рассмотрение нескольких комбинаций облицовки и обнажения сваи. По завершении анализа результаты будут включены в существующий инструмент для удобного пользовательского интерфейса.

   Задание 4 – Валидация инструмента посредством лабораторных исследований

   Ранее разработанный инструмент прошел лабораторные исследования. Точно так же обновленный инструмент также будет проверен в лаборатории.

   В полностью обсаженных изгибах свай размеры поперечного сечения бетонной обшивки больше, чем стандартные размеры P10L, и, следовательно, бетон обеспечивает большую жесткость обсаженной части. Кроме того, соседние сваи жестко соединены через кожух.

   Влияние размера дополнительной обшивки и прилегающих свай на грузоподъемность любой отдельной сваи неизвестно. Таким образом, лабораторные испытания будут направлены на непосредственное сравнение результатов предыдущего исследования, в котором в тестируемых образцах использовался стандарт P10L.

   Детали образца из первого испытания показаны в таблице 1. Секция Длина сваи
   (фут) Корпус
   длина (фут) Экспериментальный
   (тыс. фунтов) 1 л.с.10×42 16 н/д 612 2 л.с.10×42 16 10 715 3 л.с.10×42 30 20 563 4 л.с.10×42 38 30 606



   Испытание будет напрямую сравниваться с результатами образца 3, который состоял из сваи HP 10×42 общей длиной 30 футов и необсаженной длиной 20 футов. Вместо обшивки P10L, свая будет обсажена двумя другими сваями HP 10×42 с шагом и бетонным поперечным сечением, соответствующими монолитной обсадке. Две дополнительные сваи будут только обсажены и не загружены. Расширяющаяся свая будет нагружена индивидуально, как и в первом лабораторном исследовании. Таким образом, можно напрямую сравнить результаты несущей способности с предыдущим образцом и определить влияние обшивки и дополнительных свай.

   Кроме того, будет проведен дополнительный тест, в ходе которого исследуется поведение системы, а не поведение отдельной сваи. Исследование будет завершено построением образца того же размера и размера, что и предыдущий образец, но вместо того, чтобы удерживать соседние сваи за пределами точки опоры, три сваи будут иметь одинаковую длину и полностью упираться в реактивный блок. . Точка нагрузки будет на опалубке, а не на дне сваи. Это позволит исследователям определить, как нагрузки распределяются между соседними сваями.

   Задача 5 – Заключительный отчет

   Выводы проекта из ранее описанных задач будут подготовлены посредством заключительного отчета. Будет включено краткое изложение действий и результатов анализа конечно-элементной модели и соответствующего лабораторного исследования. Будет представлено обсуждение модифицированного инструмента, его возможностей и ограничений.

   Исследовательская группа:
   Главный исследователь: Джастин Дальберг
   Инженер-исследователь: доктор Чжэньюй Лю

   Ветер, вода, коррозия и монолитные купола

   Проблема

   Строительство дома на берегу моря сопряжено с некоторыми дополнительными проблемами, такими как ветер, вода, эрозия, разлетающиеся обломки и коррозия. Монолитно-купольный дом успешно справляется с каждой из этих задач.

   Ураган Ветры

   Ураган пятой категории, такой как ураган Эндрю, настолько опасен, насколько может быть ураганом. К счастью, лишь немногие достигают 5-й категории интенсивности при устойчивой скорости ветра до 150 миль в час. Такой ветер толкает с силой 100 фунтов на квадратный фут (psf). Это большое давление!

   Большинство обычных домов рассчитаны на 50 фунтов на квадратный фут, что примерно равно силе ветра со скоростью 100 миль в час, но не 150 миль в час. Многие обычные конструкции не могут выдержать внутреннего давления урагана. Например, если распахнется дверь гаража или выскочит окно, давление воздуха, попадающее в конструкцию, может взорвать ее.

   Дом с монолитным куполом легко выдерживает ветер со скоростью 150 миль в час, чего не произойдет с монолитным куполом, даже если все двери и окна оставлены открытыми или сняты. Очевидно, что жильцу будет легче, если окна останутся на месте. Следовательно, Monolithic предлагает использовать окна с защитой от ураганов и/или ставни, закрывающие окна для их защиты.

   Его способность противостоять ветру является побочным продуктом формы монолитного купола, который пропускает ветер вокруг дома, тем самым устраняя любое серьезное повышение давления.

   Сила Купола превышает силу ветра. Итак, ураганный ветер сам по себе ничего не значит для Монолитного Купола.

   Торнадо Ветры

   К сожалению, внутри или вокруг ураганов часто возникают смерчи или торнадо. Торнадо гораздо более разрушительный и может иметь скорость ветра до 300 миль в час, оказывая силу до 400 фунтов на квадратный фут. Большинство обычных зданий не могут выдержать силу в 400 фунтов на квадратный фут.

   К счастью, если это можно назвать удачей, торнадо обычно не охватывают широкий фронт. По сравнению с ураганами торнадо обычно покрывают небольшую площадь. Однако, если эта небольшая площадь включает в себя ваш дом, гораздо большее давление может нанести гораздо больший ущерб.

   Когда торнадо обрушивается на дом, может произойти несколько вещей: Ветер может оказывать давление до 400 фунтов на квадратный фут. Это в два раза больше давления, которое оказывает загруженный полуприцеп и прицеп, сидящие на земле. Такое сильное давление может толкнуть здание вбок и даже опрокинуть его!

   При движении торнадо по конструкции происходит разгерметизация. Эта разгерметизация часто сносит крышу с дома .

   Дома с монолитным куполом могут выдерживать давление 400 фунтов на квадратный фут и сильную разгерметизацию. Тем не менее, окна и двери должны быть защищены. Купол может легко выдержать давление воздуха, которое может проникнуть внутрь, но незащищенные окна могут привести к вылету стекол. Во избежание травм люди, укрывающиеся в монолитном куполе во время урагана или торнадо, должны оставаться за бетонной частью купола, а не перед стеклом.

   Откуда мы это знаем?

   Мы часто строим монолитные купола для использования под землей — некоторые на глубине 30 футов. На погребенный купол может давить сила более 2000 фунтов на квадратный фут. И в отличие от торнадо, где форма купола снижает общую нагрузку от давления ветра, заглубленный купол всегда находится под полной нагрузкой. Таким образом, если купол может выдерживать постоянную силу в 2000 фунтов на квадратный фут, он легко выдерживает и 400 фунтов на квадратный фут.

   Движущаяся вода

   Ураганы приносят воду так же, как и ветер. Если расположение купола таково, что вода может смыть его, необходимо уделить большое внимание его проектированию и строительству. В то время как волна воды не повредит куполу, она может расшатать его основание, размыв землю под куполом.

   В сентябре 2004 года ураган «Иван» обрушился на купол дома в Пенсакола-Бич, Флорида, вызвав огромную эрозию пляжа. Волна воды уничтожила все защитные дюны между куполом и береговой линией.

   Если бы Купол дома не стоял на сваях, его бы сдвинуло натиск воды. На большой площади вода фактически вырыла землю из-под купола. Но поскольку Купол дома был установлен на сваях, вбитых в землю на 17 футов, он удержал свое положение.

   Эрозия и обломки

   Обычный дом, расположенный там, где происходит массивная эрозия, вероятно, может быть защищен только прочной дамбой, построенной для сдерживания эрозии.

   Даже если массивная эрозия не является проблемой, разрушительная сила движущейся воды может угрожать дому на берегу моря. Вода имеет большую массу, чем ветер; следовательно, вода давит с большей силой, чем ветер. Если возможен штормовой нагон, дом должен быть в состоянии противостоять комбинированному удару ветра, воды и разлетающихся обломков. Эти летающие обломки могут включать в себя все, от черепицы до автомобилей.

   Монолитные купола уцелели!

   Сам процесс, использованный при строительстве монолитного купольного дома на берегу, делает его выносливым в движущейся воде: мы начинаем с забивки свай по кругу по периметру монолитного купола. Мы соединяем эти сваи круглым бетонным наголовником, который становится кольцевой балкой фундамента.

   Это означает, что круг из бетона крепится к вершине каждой из свай. Сваи действуют как зубья в земле и не дают зданию скользить. Крышка ворса прикрепляет купол к зубьям.

   Из оголовка сваи в пол запускаем арматуру; это предотвращает подъем или перемещение пола движущейся водой. Затем мы строим купол поверх этого наголовника/фундамента, добавляя сотни тонн веса, чтобы удерживать наголовник/фундамент. Таким образом, вес купола, установленного на оголовок сваи/фундамента, и оголовок сваи, прикрепленный к зубьям, удерживают всю конструкцию от смещения. Таким образом, настоящий ключ — это вес Монолитного купола, а также его прочность и способность оставаться целым во время сильного ветра и штормового нагона.

   Нижняя часть монолитного купольного дома с видом на пляж имеет очень большие отверстия. Штормовой нагон проходит через эти отверстия и под основную часть дома, оставляя его неповрежденным. Эти проемы могут быть закрыты ширмами или перегородками; стены оторвутся от здания во время сильного штормового нагона. Очевидно, что лучше потерять относительно недорогую отрывную стенку или сменный экран, чем потерять конструкцию.

   В нормальных погодных условиях на этом первом этаже Монолитного купола есть отличная парковка и складские помещения. Однако во время штормового нагона эти транспортные средства следует перемещать на более высокие места, иначе они могут быть затоплены.

   Монолитный купол с видом на пляж построен таким образом, что его основной этаж подвешен к куполу. Мы рекомендуем, чтобы уровень пола был выше максимального ожидаемого уровня воды. У этого есть огромные преимущества: он устраняет столбы, которые могут быть выбиты штормовым нагоном из-под пола. Это также увеличивает вес по периметру купола, а значит, и на ворс, что помогает удерживать его на месте.

   Для жилья с видом на пляж, как правило, лучше строить одиночный купол и концентрировать вес, чтобы противостоять любому движению от штормового нагона. Это особенно актуально в районах, где штормовой нагон может ударить по зданию. В других областях это абсолютно не имеет значения и вы можете строить все, что захотите.

   Окна и двери домов на берегу моря должны иметь жалюзи. Рулонные жалюзи, как правило, достаточны. Монолитные купольные конструкции включают в себя тех. Очевидно, что крупные обломки могут разрушить ставни и окна, но не Монолитный купол.

   Коррозия

   В монолитных куполах используется пена Airform и уретан, устойчивые к коррозии. Правильно размещенная арматура (армирующая сталь) защищена бетоном от коррозии. Правильно замешанный бетон очень устойчив к коррозии, а надлежащее покрытие открытого бетона также может добавить защиты.

   А как насчет цунами?

   Недавно со мной связался представитель Национального управления океанических и атмосферных исследований (NOAA), агентства Министерства торговли США, которое проводит экологические исследования. NOAA хотело знать, можно ли построить монолитный купол, который выдержит 100-футовое цунами.

   Мой ответ был абсолютным Да с этим условием: камень, к которому я мог бы закрепить купол.

   Скала должна препятствовать подъему, создаваемому водой, протекающей по куполу, чтобы вытолкнуть купол на поверхность воды. Вода над вершиной монолитного купола превращает этот купол в перевернутую лодку, которая будет изо всех сил пытаться всплыть на поверхность. Поэтому в этой ситуации купол должен быть закреплен. Но если вода попадает внутрь купола, давление выравнивается, и подъемная сила воды теряется.

   Монолитный купол идеально подходит для пляжной недвижимости. Его нельзя сжечь или сдуть ветром, а срок его жизни измеряется веками.

   ^{Примечание: Впервые мы представили эту информацию в обзоре зимой 1998 г. и обновили ее в марте 2009 г.}

   Монолитное строительство конструкции различного назначения. Его главная особенность в том, что при строительстве не используются отдельные строительные элементы – блоки, кирпичи или панели, а все здание представляет собой цельную конструкцию из бетонной смеси.

   Данная технология успешно применяется как при возведении монолитных высотных домов, так и при возведении малоэтажных жилых домов. С учетом общих финансовых затрат, затраченных времени и человеческих ресурсов цена таких конструкций ниже, чем при использовании других материалов.

   ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ МОНОЛИТНОГО СТРОИТЕЛЬСТВА

   Монолитное здание представляет собой бесшовную конструкцию, устанавливаемую на прочную бетонную плиту толщиной не менее 1 м. К нему крепится опалубка для заливки жидкой бетонной смеси. Для повышения прочностных характеристик бетонную смесь армируют, т.е. в нее погружают металлические стержни и сетки. Это также предотвращает растрескивание бетона и повышает сейсмостойкость здания. В процессе заливки бетона смесь уплотняется с помощью погружных вибраторов, помогающих удалить скопившийся воздух. Таким образом создается железобетонный каркас, обладающий высокой прочностью, надежностью и долговечностью.

   ПРЕИМУЩЕСТВА И НЕДОСТАТКИ МОНОЛИТНЫХ ЗДАНИЙ

   Строительство монолитного здания имеет ряд преимуществ перед применением других материалов:

   1. Монолитные здания при одинаковых параметрах теплопроводности, теплоизоляционных характеристиках и прочности составляют 15-20 % легче, что снижает нагрузку на несущие конструкции и фундамент здания;
   2. При проектировании и строительстве монолитных зданий ограничений по архитектурным решениям нет, т. е. нет привязки к размерам готовых конструктивных элементов (панелей, блоков). В монолитном строительстве могут быть ограничения только по эксплуатационным свойствам материала;
   3. В отличие от панельного домостроения, где стеновые панели изготавливаются на производстве и доставляются на строительную площадку в готовом виде, в монолитном строительстве все происходит непосредственно на строительной площадке. Кроме того, бесшовная конструкция не требует дополнительных работ по заделке и утеплению стыков;
   4. Отсутствие швов между отдельными элементами здания значительно повышает его эксплуатационные характеристики, а также прочность и надежность всей конструкции;
   5. Строительство монолитного дома потребует значительно меньше трудовых ресурсов, а также временных затрат.

   К недостаткам монолитного строительства можно отнести зависимость проведения работ от погодных условий. При низких температурах воздуха нельзя вести бетонные работы, либо необходимо использовать трансформаторы во время заливки бетона для подогрева бетонной смеси.

   ЭТАПЫ СТРОИТЕЛЬСТВА МОНОЛИТНОГО ДОМА

   Технология строительства монолитного дома включает несколько важных этапов:

   • разработка проектно-сметной документации;
   • подготовка площадки под строительство;
   • установка фундамента;
   • установка арматуры;
   • установка опалубки;
   • Производство и заливка бетонной смеси.

   Разработка проектно-сметной документации – необходимый и важный этап любого строительства, как многоэтажки, так и небольшого коттеджа. В качестве проекта можно выбрать типовой проект, но важно модифицировать типовые параметры исходя из конкретных условий расположения и эксплуатации здания. Поэтому важно, чтобы разработкой проекта занимались профессиональные архитекторы и проектировщики, хорошо знающие «подводные камни» любого строительства. Важно предусмотреть производство бетонной смеси непосредственно на строительной площадке, это позволит сэкономить на транспортных расходах и снизить общую стоимость строительных работ.

   При проектировании зданий специалисты компании «Лимакмарашстрой» используют современные BIM-технологии и создают информационную пространственную трехмерную модель будущего объекта. Подход к проектированию зданий путем их информационного моделирования предполагает сбор и комплексную обработку всей архитектурной, инженерной, технологической, экономической и иной информации о здании со всеми ее взаимосвязями, когда конструкция и все, что с ней связано, рассматриваются как единое целое. объект.

   ФУНДАМЕНТ ПОД МОНОЛИТНОЕ СООРУЖЕНИЕ – ВИДЫ И ОСОБЕННОСТИ

   Тип фундамента под монолитное здание выбирается на стадии проектирования, исходя из размеров, этажности и конструктивных особенностей здания, несущей способности, характеристик грунта, близости к грунтовым водам и др. Для строительства монолитных зданий применяют несколько типов фундаментов:

   1. Ленточный фундамент состоит из железобетонного пояса, расположенного под всеми несущими элементами и внутренними перегородками. Для строительства малоэтажных зданий применяют мелкозаглубленный тип ленточного фундамента глубиной до 0,7 м. Для строительства многоэтажных домов применяют полностью заглубленный вариант фундамента, который устанавливают на глубине не менее 50 см от уровня промерзания грунта. По конструктивным особенностям ленточный фундамент может быть монолитным и сборным. Монолитная конструкция, несмотря на большой расход бетона, обладает более высокой прочностью и надежностью, обеспечивая равномерное давление на грунт.
   2. Плитный фундамент представляет собой монолитную или сборную железобетонную плиту, устанавливаемую на подготовленный фундамент. Применение бетонных плит в качестве фундамента рекомендуется в сейсмоопасных районах, на глубокопромерзающих и пучинистых грунтах с высоким уровнем грунтовых вод, при большом перепаде высот на строительной площадке и т. д. Фундамент из армированных плит можно использовать в качестве черновой пол с дополнительными работами по утеплению.
   3. Свайный фундамент чаще всего используется при многоэтажном строительстве монолитных домов. В качестве свай применяют винтовые, буронабивные и забивные сваи.

   ВЛАГОЗАЩИТА ФУНДАМЕНТА И СТЕН ЗДАНИЯ

   Гидроизоляционные работы проводятся снаружи и внутри здания для защиты бетонных конструкций от повышенной влажности и агрессивных факторов внешней среды. Для гидроизоляции применяют несколько видов защиты – покрытие битумной смесью, обработка химическими составами для создания влагостойкого покрытия, оклейка рубероидом всех видов.

   УСТАНОВКА АРМАТУРНОЙ РАМА

   Армирование придает дополнительную прочность и надежность железобетонным конструкциям, армированная конструкция в большей степени предотвращает разрушение или потерю эксплуатационных свойств. Для создания каркаса применяют железный прут диаметром от 10 мм (для строительства малоэтажных домов на нормальном грунте) до 14-18 мм при строительстве многоэтажек или возведении домов на проблемном грунте. .

   Арматура может быть рабочей, снижающей показатели прочности, распределяющей, регулирующей нагрузку между частями каркаса и монолитной, определяющей место арматуры в общей конструкции здания и скрепляющей ее. В промышленном строительстве арматуру сваривают на производстве и доставляют готовой к монтажу. При строительстве небольших домов арматура сваривается и приклеивается на строительной площадке.

   УСТАНОВКА ОПАЛУБКИ

   Опалубка устанавливается со всех сторон опорной арматуры и необходима для фиксации бетонной смеси. Он может быть разборным или несъемным. Для возведения небольших зданий применяют разборную деревянную опалубку, а также конструкции из металлических щитов (передвижная опалубка), и мобильную скользящую опалубку, которую после застывания бетона перемещают на следующий этап с помощью грузоподъемных механизмов.

   Наиболее прочной и надежной считается деревянная опалубка. Сегодня все чаще при строительстве монолитных домов применяют несъемные конструкции из пенополистирольных пустотелых блоков, которые после завершения строительных работ используют в качестве утеплителя.

   No related posts.
