Крыши ломанные с мансардой и балконом проекты: Проекты домов с ломаной крышей недорого в Москве

Содержание

Проекты домов с ломаной крышей

Разновидности мансардных крыш

Двухскатная крыша с мансардой

Итак, какие бывают виды мансардных крыш?

Одноуровневая мансарда в сочетании с двухскатной или ломаной крышей;
Одноуровневая мансарда с монтажом выносных консолей;
Двухуровневая мансарда, для сооружения которой использовались опоры смешанного типа.

При выборе типа крыши необходимо учитывать тип и интенсивность нагрузок, которые будут оказываться на покрытие.

В любом случае, проект крыши с мансардой создается на основании инженерных расчетов. При этом должны быть учтены все нагрузки, которые будут оказываться на перекрытие.

Что же касается стилистики отделки кровли, то тут можно сделать любой выбор, естественно, если он не будет противоречить эксплуатационным и конструктивным требованиям.

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Мнения по поводу сложности конструкции мансардной крыши расходятся.

Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простого двухскатного варианта. Решив закончить возведение дома созданием мансардной конструкции, можно уверенно говорить о следующих выгодах:

В доме появится еще один этаж с жилыми комнатами
Крыша практически не будет подвергаться снеговой нагрузке в зимний период
Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм

Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
Практически нет ограничений при выборе кровельных материалов.

Таким образом, выгода ломаной крыши при строительстве дома очевидна, и для этого стоит потратить немого больше времени для ее возведения.

Дом с ломаной крышей не только добавляет еще один этаж, но позволяет реализовать интересные дизайнерские решения

Особенность конструкции и материалы ↑

Итак, в конструкции дома предусмотрена мансарда и дополнительный этаж. Это значит, что в проекте должна быть ломаная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:

Ширина постройки не должна быть более 6 метров.
Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно. При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен.

Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Возведение ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование высококачественных материалов. При этом модульная схема монтажа позволяет произвести все работы, не прибегая к строительной технике.

Для стропильной системы ломаной крыши обычно применяется древесина

Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ
Количество дефектов – минимально
Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

Обрезной доски – для обрешетки
Фанеры – для соединения стропил
Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа
Гидроизоляции и утеплителя – для формирования «кровельного пирога»

Кровельного материала
Инструментов столярного и плотницкого назначения.

Бесплатные проекты пеноблочных домов

На фото – модель частного дома из пеноблока, с отделкой сайдингом

Определившись со строительным материалом и личными потребностями в отношении будущего жилища, можно переходить к следующему этапу – выбору проекта недвижимости. Сегодня крупные компании предлагают бесплатные проекты – согласитесь, довольно-таки хорошая услуга.

В каталогах таких компаний можно найти множество интересных вариантов: от небольших жилых построек в один этаж, до полноценных многоэтажных коттеджей для проживания большой семьи. Так что вы наверняка высмотрите тот, который наиболее близок к вашему представлению об идеальном доме.

Одноэтажный пеноблочный домик

Пример макета дома, где удачно применено комбинирование блоков и кирпича

Содержание готовых проектов

Нужно заметить, бесплатные планы домов из пенобетонных блоков соответствуют не только строительным нормам и требованиям, но и системе ISO.

То есть на них имеется вся проектная документация, которая состоит из 2-х частей:

Архитектурно-строительной;
Инженерных разделов.

Внутренняя планировка обычно также включена в готовый проект

Положительные и отрицательные моменты готовых проектов

Готовый проект дома из пеноблоков имеет, как свои плюсы, так и минусы.

К первым здесь можно отнести:

экономию времени – вам не придется ждать, когда разработают проект пеноблочного дома, макет и подготовят всю необходимую документацию;
значительную экономию бюджета – вам не нужно платить за инженерные и архитектурные расчеты;
готовые бесплатные проекты уже были где-то испробованы, а это значит, что в случае наличия в них каких-либо недочетов, по ходу строительных работ эти нюансы непременно были выявлены и исправлены в проектной документации;
если вас что-то не устраивает в готовом плане дома, то специалисты компании наверняка пойдут вам на встречу, доработают его и внесут некоторые изменения, исходя из ваших пожеланий (конечно же, за это уже придется заплатить).

Ну и один единственный минус типовых проектов заключается в том, что внешне они теряют свою индивидуальность. Однако благодаря нынешнему многообразию отделочных материалов этот недостаток легко исправить своими руками.

Макет коттеджа с гаражом и мансардным этажом, выполненный в интересном цветовом решении

Вот какую красоту позволяет создавать пенобетон!

Строить без предварительных расчетов – значит обрекать себя на массу проблем, да и результат в большинстве подобных случаев предсказать нельзя. Неизвестно, каким получится качество, надежность и долговечность жилища. А потому, сравнительно недорогие готовые проекты или вовсе бесплатные – прекрасная альтернатива бездумному строительству.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

шифер;
металлочерепица;
керамическая черепица;
дерево;
рулонные битумные материалы;
профнастил;
ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции

А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов

Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Виды мансардных крыш

Если решение о строительстве мансарды принято окончательно и бесповоротно, самое время подумать о том, какой тип скатной крыши лучше выбрать:

двускатная крыша;
мансардная (ломаная) крыша;
вальмовая и полувальмовая (четырехскатные) крыши;
купольные, пирамидальные, конические крыши.

Выбор того или иного типа крыши во многом зависит от площади дома. Так, двускатная крыша станет отличным решением при ширине дома 6-8 метров, угол наклона стропил – примерно 45°.

На двускатной мансардной крыше можно грамотно расположить окна, пропускающие много света

Ломаная крыша рекомендуется для небольших домов, имеет два угла наклона стропил – 30° и 60°. Позволяет наиболее рационально использовать площадь мансарды.

Ломаная мансардная крыша – оптимальное решение для небольшого дома

Вальмовая и полувальмовые крыши представляют собой более сложную форму конструкции и, поскольку сами являются значительными по площади, подойдут для больших домов. И, наконец, крыши последнего типа – самые сложные в исполнении, но придадут дому яркую индивидуальность и поразят необычным силуэтом. При этом желательно, чтобы внутренняя планировка дома гармонировала с необычной формой мансарды. Обустройство кровли – без права на ошибку Устройство кровли мансарды – также важный этап проектирования

Важно учесть следующие составляющие, чтобы в дальнейшем избежать возможных эксплуатационных проблем:

обшивка внутренней поверхности мансарды;
пароизоляция;
утеплитель;
гидроизоляционный слой.

Оригинальная мансардная кровля украсит ваш дом

Соблюдение всех необходимых норм при строительстве мансарды позволит сохранять тепло в помещении в зимний период и не допустить высоких температур в теплое время года. Специалисты рекомендуют применять теплоизоляционные материалы, позволяющие минимизировать потери тепла, которые могут достигать 25%. Решение этой проблемы – применение синтетических материалов тепловой защиты, например, минераловатных плит на синтетической основе, которые легко монтируются, и их можно подогнать под любой размер. Непосредственно для кровли подойдут любые материалы:

металлочерепица;
керамическая черепица;
мягкая черепица;
ондулин;
битум;
еврошифер.

Проектирование и строительство мансарды лучше доверить профессионалам

Безусловно, проект мансардной крыши частного дома можно попробовать выполнить самостоятельно. Но одна незначительная погрешность перечеркнет все усилия. Поэтому стоит доверить проектирование и строительство мансарды квалифицированным специалистам, которые не только подготовят грамотный проект, но и поделятся дельными советами о том, как сделать надстройку по-настоящему уютной, функциональной и удобной. И тогда можно не сомневаться, что мансарда станет излюбленным местом проведения досуга всей семьи.

Возведение мансарды материалы и особенности

Если вы решились на самостоятельный монтаж шиферной крыши, то вам понадобятся такие материалы, как:

Брусья.
Доски 40*150 мм и необрезные доски.
Гвозди для дерева и шифера.
Шифер или другой отделочный материал.
Проволока обожженная и для растяжек.
Шпагат.
Утеплитель.

Материал для отделки кровли стоит выбирать исходя из его малого веса, например, металлочерепица или битумная. Негорючесть, долгий срок службы, прочность к механическим повреждениям, разнообразие расцветок и форм материала делают его таким востребованным.

Черепицу на цементно-песчаной основе или керамическую — отложите при сооружении мансардной крыши.

Гидроизоляция крыши рекомендуема и для ее провидения понадобится пленка и контр рейка. Процесс укладки пленки прост: гидроизоляционный материал следует прижать рейкой, которую монтируют внахлест. Обязательное направление укладки пленки – в сторону конька мансардной крыши. Натягивание пленки не допустимо, т.к. на ней со временем могут появиться обрывы или трещины. Чтобы обезопасить себя от протекания кровли, следует провести двухслойную гидроизоляцию, при которой пленку фиксируют специальным скотчем.

Стропильная система состоит из балок (10*10 см в сечении), влажность которых не должна превышать 22%. При большей влажности дерева реакция стропы на перепады атмосферного давления или температуры воздуха будет неадекватной.

Чем выше угол наклона стропы, тем меньшим будет ее шаг укладки. Средней величиной шага считается от 60 см до 120см.

В качестве обрешетки подойдет брус с сечением от 5 до 15 см, что зависит от выбранного вида отделочного материала крыши и его ориентировочного веса.

Важным аспектом строительства крыши является организация вентиляции, если она сделана неправильно или не с достаточным соблюдением норм, то на чердаке постоянно будет конденсат. Чтобы избежать этого, мастера рекомендуют оставлять зазор между материалом-утеплителем и отделкой кровли.

Минимальный зазор для движения воздушных масс: 25 мм при разно профильных покрытиях и 50 мм — при плоских.

Утепление мансардной крыши актуально, поскольку чердачное пространство превращают в жилое помещение. Утеплять крышу необходимо по принципу: чем больше слоев, тем лучше. Этим вы сэкономите средства на отопление дома, а высокое качество утеплителя не потребует его частой замены.

Конструкция мансардной крыши
Как правильно утеплить мансарду

Виды

Существует несколько вариантов ломаных крыш.

Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

брус с сечением 90х140 или 140х140 мм для мауэрлата;
подстропильные балки;
балки для усиления потолка;
доски для напольного покрытия;
стойки для внутренних стен помещения;
конек для крыши и стойки;

доска необрезная для кровли для теплоизоляции и обрешетки;
стропила для скатов 40х100 мм;
материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
кровельные материалы;
отделочные материалы для стен и потолка;
крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

кровельные конструкции должны иметь отличную изоляцию;
серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Важность тщательной изоляции

Систему изоляции в мансардной кровле можно назвать самым важным элементом всей конструкции. Если не учтены все нюансы правильного создания гидро-, паро- и теплоизоляции, уже через год-два владельцам дома придется ремонтировать крышу, даже если все остальные этапы выполнены безупречно.

При создании мансардной кровли специалисты рекомендуют придерживаться следующих правил:

Делать стропила толщиной не менее 250 мм, что позволит им выдержать вес достаточно толстого изоляционного пирога.
Использовать в качестве утеплителя материалы, устойчивые к воздействию влаги, например, вспененное стекло или экструдированный вспененный полистирол. Минеральная вата, как и стекловата, при намокании сразу же теряет свои полезные свойства.
Создать между кровельным слоем и утеплителем надежную вентиляционную систему, которая включает специальные вытяжки, продухи и т. п. Это позволит своевременно отвести скопившиеся водяные пары и предотвратит намокание утеплителя изнутри.
Дополнить внутреннюю сторону теплоизоляционного слоя надежной пароизоляцией, которая также служит для защиты утеплителя от внутренней влаги.
Снаружи на стропильную систему обязательно постелить слой гидроизоляции, например, специальной мембранной пленки.
Дополнить наружную гидроизоляцию слоем звукоизолирующих материалов, чтобы устранить избыточный шум от дождя, града, ветра и т. п.

Огромное значение имеет правильная теплоизоляция мансарды

Теплоизоляция необходима не только для удержания тепла внутри дома, от нее во многом зависят сроки эксплуатации кровли. Дело в том, что проникающее изнутри дома тепло в зимнее время способствует таянию скопившегося на крыше снега. Такой избыток влаги может стать для кровельного материала просто фатальным. Выбирая утеплитель, следует оценить его с точки зрения:

полной устойчивости к воздействию влаги;
минимального коэффициента теплоотдачи;
небольшого веса.

Мансарду в доме следует проектировать заранее

Ширина достаточно надежного теплоизоляционного слоя для мансардной крыши составляет обычно 200 мм. В результате вся кровельная конструкция становится гораздо тяжелее, чем при создании обычной чердачной крыши. Выбирая материалы, как изоляционные, так и кровельные, следует учитывать их общий вес, иначе весь дом может пострадать.

Мансардная крыша позволяет более эффективно использовать площадь дома

В качестве легкой кровли широко используют профнастил, металлочерепицу, фальцевую, полимерную кровлю и т. п. Недорогой шифер по качеству существенно проигрывает более современным материалам. Прекрасно смотрится керамическая черепица, но она требует длительного и сложного монтажа, да и весит немало. Все это необходимо учесть, выбирая подходящий кровельный материал.

Чтобы мансардная крыша была не только красивой, но и надежной, следует позаботиться о правильно составленном проекте, грамотном подборе материалов и качестве исполнения. Без помощи опытного профессионала здесь не обойтись.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

Большой поток естественного света, сглаживающий светотени;
Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной. Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.Дормер в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Преимущества

• жилище получает дополнительную площадь для комнат или подсобных помещений
• удачный проект создает дополнительную защиту дома от снега, с ломаной крышей нагрузка на кровлю снижается
• монтировать ступенчатую кровлю доступно на земле и затем поднимать наверх
• ограничения по выбору материалов практически отсутствуют
• проекты даже одноэтажных домов с просторной чердачной надстройкой и ломаной крышей выглядят привлекательнее, придают постройке архитектурную красоту, а за счет второго яруса сокращаются потери тепла. Иногда, дополнительную площадь наращивают на уже готовое здание, для чего приходится видоизменять конструкцию и заново просчитывать нагрузки.

Ломаная крыша с балконом

Если в частном доме чувствуется недостача жилого пространства, то отличным решением будет создание мансардного помещения. Но просто так его соорудить не получится. Для этого потребуется сооружать специальную кровлю. Тогда можно создать полноценную кровлю на крыше. А чтобы сделать ее необычной, удобной и красивой, многие конструируют на ней балкон. Как приятно вечером выйти на балкон, подышать свежим воздухом и насладиться красотой звездного неба.

Правда, такая ломаная крыша с балконом обойдется недешево, да и подобные проекты сделать не так просто. Здесь есть свои нюансы и проблемы, которым нужно уделять внимание. Давайте рассмотрим какие виды мансардных кровель с балконом существуют, в чем их особенности и преимущества.

Польза мансарды

Владельцы частного дома имеют много преимуществ перед жильцами квартир. Одно из них – наличие мансарды. Это уникальное помещение, что находится под кровлей. Она станет дополнительным пространством, которое можно использовать для самых разных целей. Вот что можно сделать на мансардном помещении:

Детскую комнату.
Комнату отдыха.
Гостиную.
Столовую.
Спальню.
Кабинет.
Библиотеку.
Спортзал.
Оранжерею.

Получается, все, чего не хватает для частного дома, можно реализовать в мансарде. Дизайн продумывается заранее. Нужно только выполнить тепло- и звукоизоляцию. Примечательно, что мансарду можно сделать при проектировании частного дома, или же возвести ее в готовом доме. При необходимости меняется стропильная система и организовывается пространство внутри.

К тому же мансарда будет очень теплая, так как исходя из законов физики, тепло из дома поднимается вверх, обогревая помещение. И если при строительстве дома сразу же внести в проект мансардное помещение с двухскатной, вальмовой или с ломаной крышей, то затраты будут небольшими. Тогда будет проще оснастить ее балконом.

Виды кровель для дома

Давайте вкратце рассмотрим, какие кровли можно сделать в частном доме и разберемся, можно ли в них организовать мансарду.

Дом с односкатной кровлей. Самый простой и дешевый вариант. Сделать мансарду в таком случае не получится, а наличие лоджии и балкона тоже не предусмотрено. Увидеть дома с односкатной крышей можно редко. Чаще их используют для простых построек.
Дома с двухскатной крышей. Этот вариант уже более популярней и используется в домостроении довольно часто. Преимущество крыши в том, что с ней можно организовать чердак или мансарду. Да и балкон сюда можно сделать, как видно на фото. Двухскатная крыша одна из популярных и ее можно даже сделать самостоятельно.
Вальмовая крыша. Просто идеальный вариант для создания мансарды. Вальмовая крыша имеет 4 ската, поэтому она еще называется четырехскатная. Два ската сделаны как у двускатного варианта, а вот вторые два находятся вместо фронтонов и выглядят как трапеция. Именно они и называются вальмами. Такая вальмовая крыша довольно непроста, поэтому для ее создания нужен специалист. Зато пространства внутри для мансарды будет полно. Комната чем-то напоминает обычную жилую комнату. На фото вы можете увидеть, как выглядит вальмовая крыша.

Обратите внимание! Еще есть полувальмовая кровля. В этом случае вальмы не такие большие и в конструкции присутствуют два фронтона.

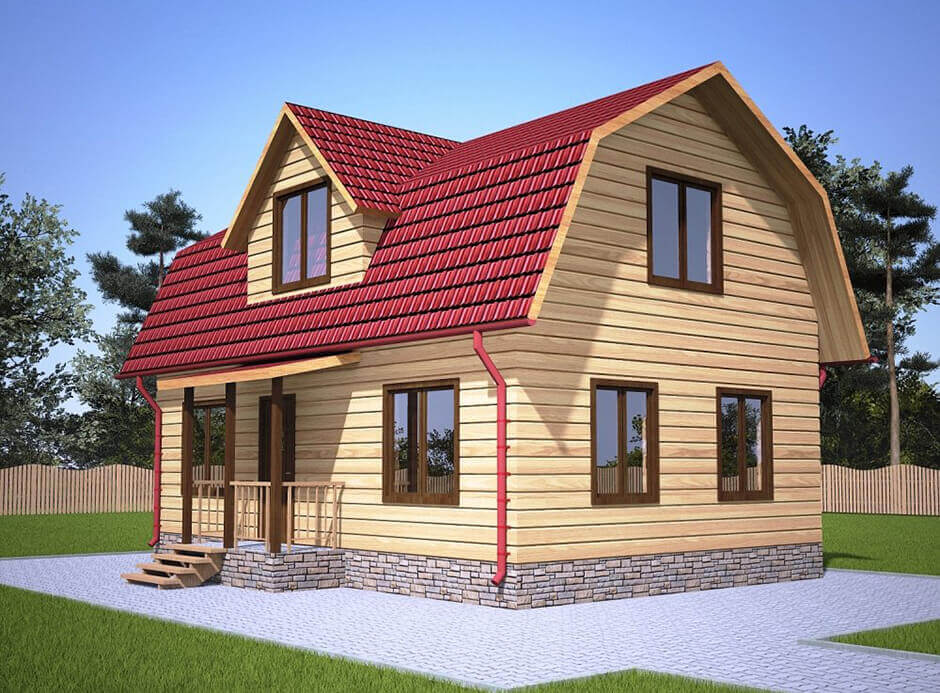

Ломаная крыша. Это разновидность двускатного варианта. Подобные кровли используются для небольших домов. Здесь тоже можно сделать полноценную мансарду, а создание балкона будет еще проще. Благодаря тому, что скат изгибается в середине, организовать пространство внутри еще легче, а балкон будет идеально вписываться в конструкцию. К тому же стропильная система имеет небольшой вес.
Есть еще пирамидальный вид. Так же как вальмовая крыша, она имеет четыре ската, только вот все они симметричны друг к другу и образуют подобие пирамиды. Используется для домов правильной формы.

Это были самые популярные варианты крыш частных домов, при которых можно организовать мансарду. Мы не рассматривали купольную, щипцовую и многощипцовую крыши, так как их для дома используют крайне редко.

Обратите внимание! Есть вариант комбинированной крыши. В таком случае конструкция может иметь несколько разных вариантов крыши.

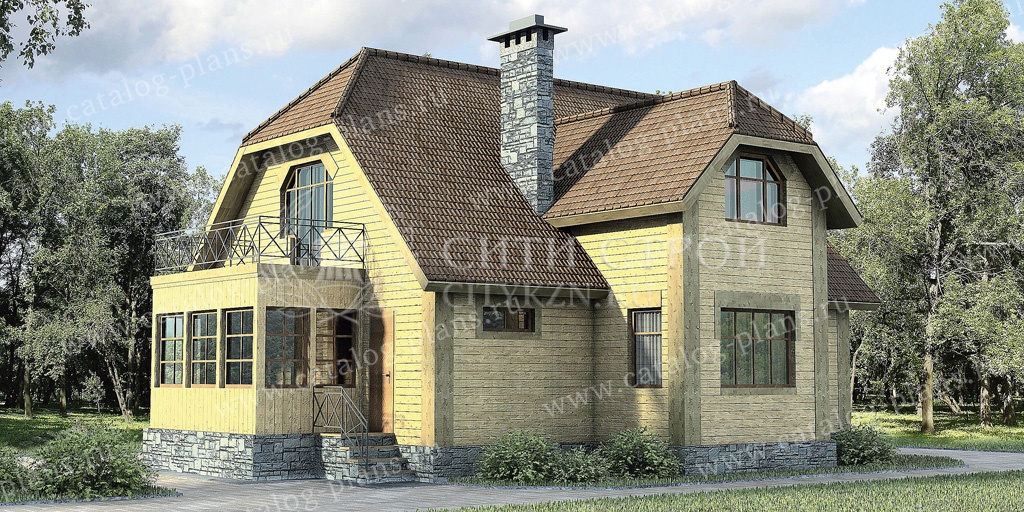

Мансарда с балконом

Теперь рассмотрим, как именно можно устроить балкон на мансарде. Многие считают это бесполезной тратой средств и времени, но после того, как сами попробуют что это такое, жалеют, что не сделали его. И действительно – это полезная конструкция, которая и украшает дом. Есть три варианта создания балкона или лоджии на мансарде:

Балкон с фронтонной части.
Балкон в ломанной крыше.
Окно-балкон.

Каждый из вариантов имеет свои преимущества. Давайте рассмотрим эти виды.

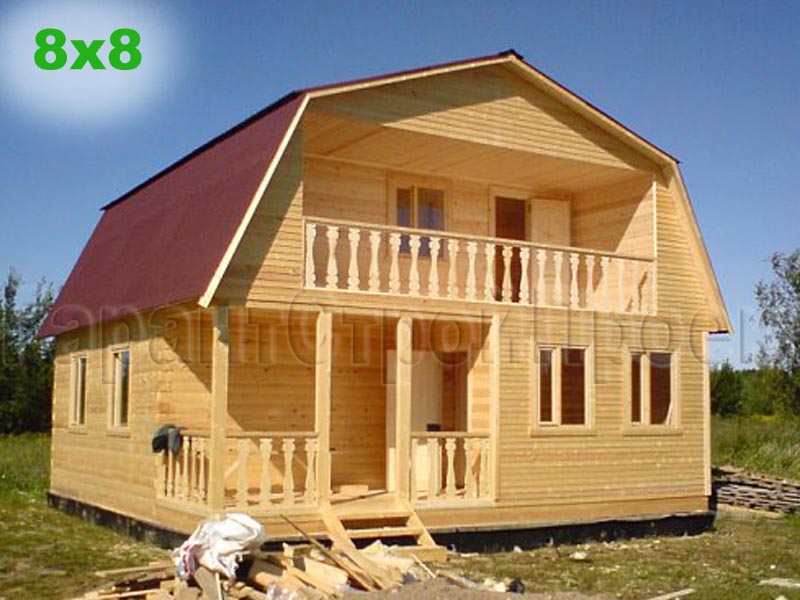

Создание мансардного балкона с фронтона

Для тех, кто не знает, что такое фронтон, объясним. Это Часть конструкции спереди и сзади, которая образуется при создании двускатной или ломаной крыши. У вальмовой или пирамидальной крыши он отсутствует. Увидеть фронтон можно на фото.

Именно там можно создать балкон как в двускатной, так и в ломанной крыше. Только есть один нюанс – в уже готовой конструкции балкон не построишь. Это нужно планировать заранее, еще до постройки ломаной кровли. Зато преимущество балкона в его простоте и экономичности. Обычно фронтон оборудуют окном, но почему бы не сделать там балкон?

Есть два варианта создания балкона у фронтона. Первый – когда балкон навесной. В таком случае во фронтоне делается отверстие под балкон, выводятся балки от перекрытия и создается пол. После чего создается навес: устанавливаются опорные балки, кладут каждую стропилу и обшивают все кровельным материалом.

Второй вариант создания балкона вровень с фронтоном, углубляя его внутрь. В таком случае полом конструкции является перекрытие, а крышей – стропильная система. Такой вариант больше напоминает лоджию. Чтобы конструкция была прочной и надежной, важно устраивать систему стропил по висячему типу.

Если говорить об ограждении для балкона с фронтона ломанной или двускатной крыши, то его можно делать из самых разных материалов. Все зависит от предпочтений и стилистики дома. Чаще всего используется дерево и металл, из которых и создают парапет. А если необходимо остекление, то используется ячеистый бетон или кирпич.

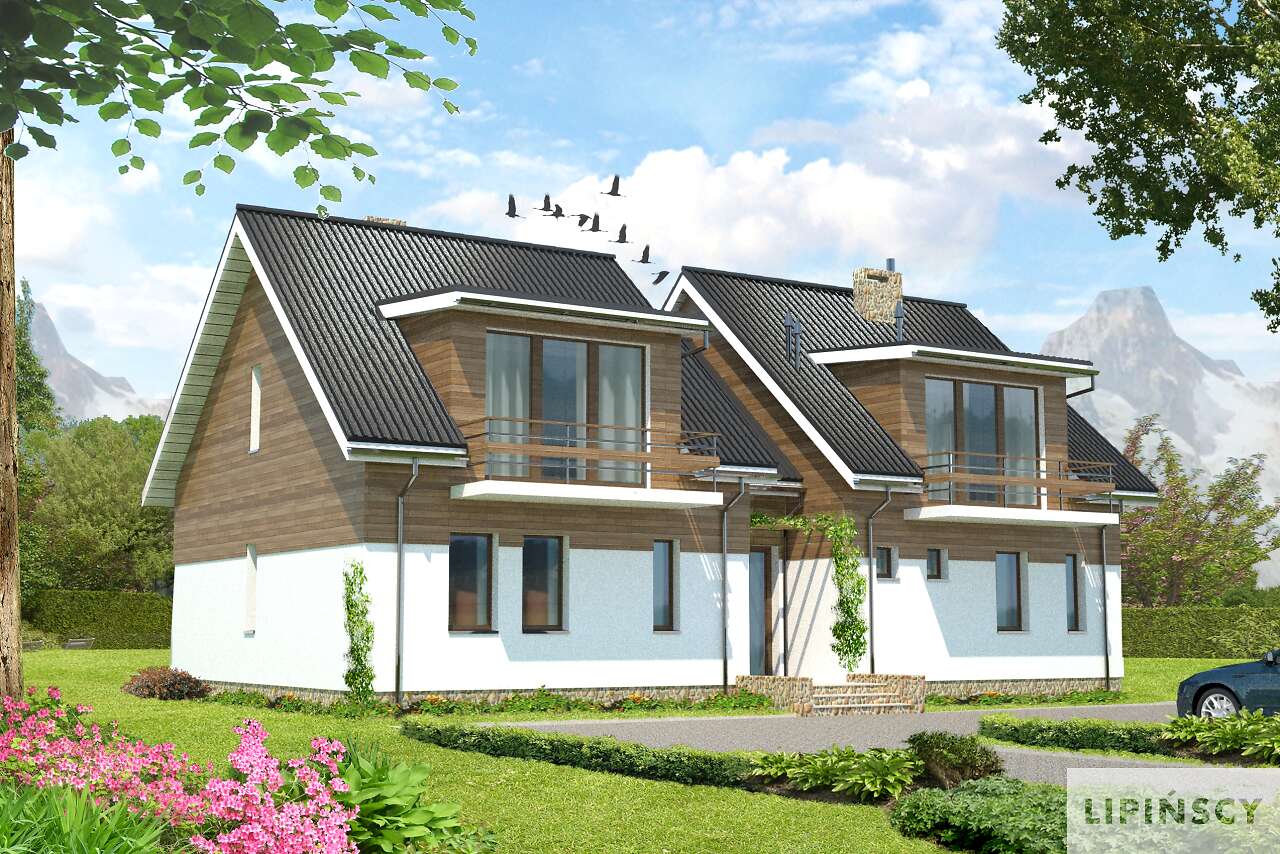

Балкон в ломаной крыше мансарды

Очень часто можно увидеть именно такой вариант исполнения балкона. Все дело в том, что подобная конструкция легко создается своими руками. К тому же, если в проекте ломаной крыши балкон отсутствовал, то его можно сделать уже в готовой крыше. Вот почему такие варианты одни из популярных. Ведь многие уже имеют построенный дом, и только сейчас задумались о балконе в нем.

Обратите внимание! Делать проем для балкона нужно только непосредственно между стропилами, чтобы не нарушить их целостность. Получается, что размер будущего балкона будет зависеть от шага стропильных ног.

Как делается такой балкон? Для начала в выбранном месте снимается часть кровельного материала. После чего в самой мансарде нужно установить перегородки с проемом для двери, разместив их перпендикулярно относительно пола. По бокам до ската кровли перегородку обшивают досками, кирпичом или блоками. В конце выпиливается проем в кровле и выполняются мелкие работы по созданию. Важно заранее просчитать все нагрузки на дом, чтобы несущие стены и фундамент выдержали вес конструкции. Парапет лучше делать из металла, и сделать небольшой навес от осадков.

Важно понимать, что как фронтальный, так и боковой балкон являются частью мансардного помещения, которые имеют общие несущие элементы. Логично, что некоторая часть будет открытой. Поэтому многие задумываются, как избежать агрессивного воздействия на дом окружающей среды?

Чтобы осадки, порывы ветра и другие губительные воздействия не влияли на постройку, важно позаботиться о качественной гидро- и теплоизоляции. Плита перекрытия обрабатывается битумной мастикой и укрывается мембранным материалом, выполняющим роль гидроизоляции. Как вариант уложить толстый слой пленки из полиэтилена. Сверху укладывается утеплительный материал и все обшивается выбранным материалом. Только после этого можно сделать стяжку и чистовой пол.

Балкон-окно

Радует то, что строительное дело не стоит на месте, поэтому на рынке появляются инновационные решения, упрощающие жизнь. Например, не так давно свет увидел мансардный балкон-окно. Это своего рода трансформирующаяся конструкция, которую врезают в крышу как обычное мансардное окно. После чего конструкция раскладывается, и создается полноценный балкон. Это прекрасное решение, которое можно воплотить в жизнь в любом случае.

Окно-балкон имеет две створки. Одна из них, верхняя, может открываться как простая форточка, чтобы проветрить помещение. Ее также можно установить практические в горизонтальном положении, чтобы образовался козырек для балкона-трансформера. А вот другая створка, нижняя, может отодвигаться вперед и устанавливаться в вертикальном положении, чтобы образовался небольшой балкончик.

Совет! При покупке подобного балкона для ломаной крыши, важно обращать внимание на качество фурнитуры. Ведь именно она выполняет основную роль в функционировании. Все фиксаторы и петли балкона должны быть качественными и прочными.

Нижняя створка внутри имеет поручни, которые при открытии окна образовывают перила. Они располагаются по бокам конструкции, не позволяя человеку упасть. Вот несколько преимущество изделий:

доступная стоимость;
удобство;
простота монтажа;
наличие клапанов и заглушек, благодаря которым окно не боится конденсата, не пропускает влагу и не выпускает тепло;
ассортимент балконов большой;
фурнитура протововзломная.

Обратите внимание! Важно понимать, что установка ем-то напоминает создание балкона в ломаной крыше. Важно врезать окно-балкон между стропилами, чтобы не нарушить их целостность.

Заключение

Владельцы частных домов могут модернизировать свое помещение, создав внутри мансарду с балконом. Нужно только выделит на это время, силы и средства. Если крыша вашего дома уже готова, то можно сделать его в самой кровле или вмонтировать в нее окно-балкон. А если она еще на этапе планирования, то есть возможность создать мансардный балкон во фронтоне. Хотя, что именно делать, каждый решает сам. Некоторые вовсе отказываются от этой идеи.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

проекты, 5 вариантов, ломаные и другие виды конструкций, видео и фото

Вас интересуют дома с мансардной крышей? Давайте выясним, насколько сложная эта конструкция, и стоит ли переплачивать за нее. А в качестве бонуса мы рассмотрим популярные проекты крыш частных домов с мансардой.

За счет мансарды можно значительно увеличить полезную площадь дома.

Первые проекты домов с мансардной крышей появились еще в 17 веке, родина этого направления Франция, а название пошло от архитектора Франсуа Мансара, считается, что он первый спроектировал недорогие апартаменты для гостей на чердаке.

Достоинства и недостатки

Количество домов с мансардной крышей неуклонно растет. За что их любит народ:

Мансарды выгодны с чисто практической стороны, по сравнению с полноценным вторым этажом цена таких крыш в 1,5–2 раза ниже;
При относительно небольших затратах полезная площадь дома возрастает почти в 2 раза;
Легко монтируются коммуникации, просто делаешь вывод с первого этажа и все;
Если строить летом, то не нужно выселять жильцов;
При наличии материала и грамотном подходе работу можно закончить за 2–3 недели;
Мансардной крышей можно обустраивать не только дома, эта конструкция отлично подходит для бань, гаражей и прочих строений;
Проекты мансардных крыш — это не паханое поле для дизайнера, здесь есть масса вариантов, но об этом чуть позже.

Дачный домик с мансардой — это прекрасное решение.

Но мансардная крыша дома имеет и ряд существенных недостатков:

Межкомнатные перегородки второго этажа обычно делают из гипсокартона, а значит звукоизоляция «хромает»;
Мансардные окна дороже обычных в 1,5–2 раза;
Не каждый старый дом выдержит такую конструкцию, мансарда легче полноценного второго этажа, но гораздо тяжелее обычной стропильной системы.

Виды конструкций

Виды мансард делятся на несколько больших направлений, которые в свою очередь имеют по несколько подвидов.

Иллюстрации	Рекомендации
	Односкатная. Проекты домов с односкатной мансардной крышей существуют, но для нашего климата они не актуальны и я вам их не рекомендую. Строятся быстро и просто, но также быстро приходят в негодность.
	Двускатная. Классическая щипковая конструкция самая доступная в сборке, но в мансарде под двускатной крышей теряется более 30% полезной площади. Максимум чего можно добиться это 67% от размеров первого этажа.
	Ассиметричная двускатная конструкция смотрится оригинально, но расчеты там сложные, хотя по готовому проекту собрать такую кровлю своими руками можно.
	Мнения специалистов по ломаной мансардной крыше расходятся, одни считают ее подвидом двускатной, а вторые выделяют как самостоятельное направление. Безусловный плюс здесь в том, что проект ломаной мансардной крыши любого размера сейчас найти не проблема, ведь это одна из самых популярных, практичных, а главное недорогих конструкций.
	Четырехскатные крыши. В этом направлении выделяется вальмовая кровля, проект здесь сложнее, чем у двускатной, но эта конструкция хорошо подходит для прямоугольных домов.
	Датская модель четырехскатной вальмовой крыши стоит особняком. Фронтон из загнутых кобылок и вертикальные окна делают такой дом сказочной избушкой.
	Полувальмовая крыша это симбиоз двускатной и четырехскатной конструкции. Смотрится достойно, но в обустройстве проблематична.
	Шатровая крыша. Классическая шатровая конструкция это правильная квадратная призма, смотрится хорошо, но много полезной площади мансарды теряется.
	Оригинальные проекты с ломаной крышей. В этой нише я бы посоветовал обратить внимание на крышу конструкции Судейкина — это сочетание оригинального дизайна и функциональности. На видео в этой статье есть пошаговый проект крыши дома конструкции Судейкина.

Использование аттиковых стен

Проекты мансардных конструкций с аттиковыми стенами позволяют возвести полноценное жилое помещение на любом доме.

Аттиковая стена — это продолжение несущих стен периметра дома, высота такой стены колеблется в пределах от 0,8 до 1,5м. Вам достаточно возвести кровлю с углом наклона более 45º и полезная площадь надстройки увеличится до 100%.

Аттиковая стена позволяет использовать пространство мансарды на 100%.

Но имейте в виду: чтобы возвести такую мансарду, на несущих стенах нужно заливать армированный бетонный пояс. Единственно где этот пояс в принципе не нужен это на деревянных и каркасных домах.

Важные моменты строительства

Иллюстрации	Рекомендации
	Вентилируемая кровля. Вне зависимости от типа кровли, конструкция должна быть утепленной, а главное вентилируемой. Инструкция практически везде одинаковая: На стропила крепится ветро-гидрозащитная мембрана; Сверху она фиксируется брусками контробрешетки 50х50 мм; На контробрешетку набивается подкровельная обрешетка; На подкровельную обрешетку крепится кровельный материал; Снизу, между стропил, закладываются минераловатные плиты утепления; На теплоизоляцию крепится пароизоляция и дальше идет чистовая отделка мансарды.
	Стропила. Для стропильной системы используется брус 50х150 мм или 50х200 мм, меньше брать нельзя, так как между стропил закладывается утеплитель.
	Утеплитель. Толщина утеплителя должна быть не менее 150 мм, причем брать нужно не мягкие ватные маты, а плиты высокой плотности. Пенопласт и экструдированный пенополистирол использовать можно, но придется позаботиться о дополнительной вентиляции.
	Балкон. На мой взгляд, балкон для мансарды вещь бесполезная, он занимает полезную площадь, а пользуются им крайне редко. На фото показан балкон, трансформируемый из мансардных окон. Такая конструкция очень удобна, правда, цена на эти мансардные окна довольно высока.
	Кровельный материал. По соотношению цена/качество для мансарды больше всего подходит битумная черепица. Дело в том, что у этого материала хорошая звукоизоляция, а для жилого помещения это важно;
	Практически идеальной можно считать керамическую черепицу, но она дорогая;
	Металлический лист, имеется в виду металлочерепица, профнастил и фальцевая кровля, всем хороши, только они очень шумные.
	Высота потолков. Даже если помещение с ломаными стенами, высота потолков не должна быть меньше 2,2 м, иначе находиться в такой комнате будет некомфортно.
	Нужен ли ровный потолок. На мой взгляд, делать в мансардном помещении ровный потолок не стоит. Гораздо эффектней обшить наклонные стропила до конька каким-либо отделочным материалом, к примеру, деревом. При таком подходе будет больше воздуха, будет чествоваться объем даже в маленькой комнате.

Пять реальных планировок на выбор

Планировка мансардного помещения дело занятное, прелесть здесь в том, что в чердачном пространстве нет несущих перегородок, зачастую все делается из гипсокартона поэтому можно использовать любые варианты, полет творческой мысли практически ничем не ограничен.

В каком бы доме, и из каких бы материалов не разрабатывался проект мансардного этажа , там обязательно должен быть санузел, без него это просто теплый чердак и жить в нем будет крайне не комфортно.

Планировка № 1. Мансарда на 3 комнаты

Средний домик на семью из 4 человек.

На первом этаже мы имеем большую гостиную, довольно просторную кухню, полноценный санузел и среднего размера холл;
Мансардный этаж приспособлен исключительно для отдыха, здесь есть санузел и 3 примерно равноценные по квадратуре комнаты, каждая из которых может быть как спальней, так и рабочим кабинетом.

Планировка № 2. Вариант дачного домика

Аккуратная дача с габаритами 6х6м.

Интересно решение первого этажа, вместо нескольких крохотных помещений более чем наполовину плана сделана кухня-студия, объединенная с гостиной. Справа от входа лестница на второй этаж, а слева относительно просторный санузел. В проекте предусмотрен даже небольшой кабинет возле кухни;
Полезная площадь мансардного этажа использована по максимуму, она разбита на 3 спаленки, но явно не хватает санузла, ведь спускаться в санузел ночью по лестнице не только неудобно, а еще и опасно, хотя для дачи такой вариант может быть приемлем.

Планировка № 3. Дом для семьи с 2 детьми

На первом этаже находится просторная гостиная, довольно объемный холл и кабинет, кроме того есть небольшой тамбур, что хорошо для холодного климата. Единственной серьезной ошибкой можно считать крохотную кухню, больше 2 человек одновременно в ней кушать не смогут.

Маленькая кухня — не самое лучшее решение для дома.

В мансарде запланированы 2 детских комнаты и родительская спальня. Из вспомогательных помещений есть полноценный совмещенный санузел и небольшая кладовка.

Кладовка или гардеробная в спальне будет довольно удобным решением.

В такой планировке есть еще одна недоработка: санузлы лучше располагать один над другим, иначе придется делать дополнительную трубную разводку.

Планировка № 4. Дом 9х9м

В этой планировке первого этажа предусмотрен парадный вход с небольшой прихожей и 2 вспомогательных входа с тыльной стороны здания. Кухня в 11 м² хорошо подойдет для семьи из 4 человек. Кроме того есть кабинет, кладовка и совмещенный санузел.

План 9х9 м позволяет вместить весь необходимый набор помещений.

На втором этаже 3 спальни и просторный санузел. Не совсем удобны двери санузла, открывающиеся наружу, так как они перекрывают половину прохода лестницы, но если поставить раздвижную модель дверей, то проблема будет снята.

Очень важно удобно расположить комнаты.

Планировка № 5. Бюджетный дом на 5 человек 8,4х10,7 м

Сравнительно небольшой и вместе с тем комфортный дом. На первом этаже большая гостиная, объединенная с кухней, просторный кабинет и удобный санузел. Место нашлось даже для котельной и кладовки, плюс предусмотрены 2 входа.

Прямой выход из гостиной на улицу довольно удобен летом.

На втором этаже мы имеем 4 спальни, большой санузел и просторный пятачок перед лестницей. Над входными дверями предусмотрено 2 балкона, но они скорее для красоты, на практике мансардные крыши частных домов с балконами функциональной нагрузки не несут, этими балконами пользуются очень редко.

Обустройство балкона в мансарде может стать изюминкой вашего дома, но это не практично.

Вывод

Надеюсь, представленные выше проекты крыш частных домов с мансардой и советы по воплощению в жизнь этих проектов станут вам хорошим подспорьем при выборе подходящей для вас модели. Если возникли вопросы, пишите их в комментарии, постараюсь помочь.

Мансардная крыша на бане делает ее намного комфортней.

Проекты мансардных крыш + фото

Качественные проекты мансардных крыш рассчитаны на строительство дополнительного жилого помещения на чердаке, если крыша дома имеет наклонную либо ломаную форму. Строительные нормы рассчитаны на расположение линии пересечения кровли и фасада на высоте до 1,5 метров. В противном случае мансарды не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стены от 1,4 метра, чтобы удобно было у вертикальной стены сидеть.

Современный проекты домов с мансардной крышей весьма экономичен, не предполагает возведения сложного дорогостоящего фундамента.

Совет! Следует обращать внимание на гидро- и пароизоляцию дома, чтобы здание «дышало».

Варианты конструкций

Подобрать готовые проекты домов с мансардной крышей и гаражом можно, учитывая вариант будущей кровли:

треугольной;
ассиметричной;
ломаной.

Типовой проект дома с ломаной мансардной крышей подходит для щипцовых, односкатных, ломаных, двускатных, купольных, пирамидальных, полуовальных кровлей.

Простейшей конструкцией является односкатная система. Конструкция представлена наклонной плоскостью, закрепленной на несущих стенах, имеющих различную высоту. Данный тип редко применяют при обустройстве мансард.
Стандартный проект двускатной мансардной крыши монтируют из двух скатов, которые направлены в противоположные стороны.
Вальмовые и полувальмовые конструкции подразумевают четыре ската. Внутри таких систем создают комфортные помещения.
Для небольших сооружений подходят ломаные кровли.
Пирамидальные, купольные, конические сооружения подходят для домов, имеющих округлую форму.

Выбор вида мансарды

В процессе строительства можно воспользоваться одноуровневой мансардой совместно с двускатной либо ломаной кровлей. Одноуровневая мансарда прекрасно сочетается с двухуровневыми опорами, выносными консолями.

Внимание! Подбирая проект двухскатной мансардной крыши, учитывайте нагрузки, которые будут оказываться зданием на фундамент.

На видео можно посмотреть, как возводится мансарда над гаражом:

Двухскатные кровли характеризуются следующими параметрами:

различными размерами свеса карниза;
углом наклона;
конструкцией стропил (висячие, наклонные).

Данный проект мансардной крыши своими руками позволяет сделать санузел и несколько спален. Такая мансардная «квартира» оборудуется двумя балконами, на которые можно выйти из спальни. Материалом для каркаса может служить гипсокартон, керамзитобетонные блоки. Декорирование фасадов возможно с помощью штукатурки либо клинкерного кирпича.

Двухскатные крыши подходят для следующих конструкций:

гаражей;
малоэтажных домов;
хозяйственных конструкций.

Алгоритм действий

При строительстве мансарды воспользуйтесь следующим алгоритмом:

Сначала выбираем вариант конструкции будущей двухскатной крыши, можно подобрать готовые проекты мансардных крыш, поискав их в интернете.
Проводим расчет стоимости возведения мансарды.
Приобретаем материалы, реализуем проект мансардной крыши на практике.

Характеристика двухскатной полувальмовой кровли

Такой вариант кровли признан функциональной и оригинальной конструкцией. Под кровлей можно возвести мансарду, в которой будет комфортно проживать. Самыми востребованными материалами для подобной кровли являются металлочерепица и профнастил.

Характеристика вальмовой крыши

У такой конструкции предполагается четыре ската, из них два имеют треугольную форму, два выполнены в форме трапеции. Слои крыши напоминают слоеный пирог:

металлочерепица;
слой гидроизоляции;
контробрешетка;
обрешетка;
слой утеплителя;
начальная обрешетка;
карниз;
слой пароизоляции;
стропило.

Проектирование двускатной кровли

В случае строительства нового дома, замене старой крыши, учитывайте внешние характеристики крыши. Распространены проекты домов с мансардной крышей (на фото выше) по следующим причинам:

приемлемая стоимость;
эстетичный внешний вид;
несложный монтаж;
не скапливается снег, вода.

Скаты скрепляются между собой под некоторым углом, в качестве опоры выступает сам дом. Крепление сверху осуществляется к коньку дома, сбоку стенами. Стропильная система для проекта стропильной системы мансардной крыши дома 9х9 предполагает использование сухого, высококачественного бруса.

До начала строительства брус обрабатывают химическими веществами для защиты от повышенной влажности, грибковых заболеваний. Желательно покрывать брусья антисептическим и пожаробезопасным составом.

Составные части двускатной кровли

Мансардная двускатная кровля предполагает наличие следующих составных частей: стропил, балок, мауэрлата, конька, прогонов, подкосов, затяжки, подпорок.

При желании можно найти бесплатно следующие проекты мансардных крыш:

симметричных, основой которых является треугольник;
ломаных, позволяющих максимально использовать свободную площадь под жилье;
несимметричных, придающих зданию оригинальный вид, уменьшающие при этом площадь на чердаке.

Совет! При выборе простого проекта ломаной мансардной крыши, можно вести строительство своими силами, а вот серьезные проекты желательно поручать профессиональным строителям.

Чертеж двухскатной кровли

Если в ваши планы входит самостоятельная реализация проекта гаража с мансардной крышей, соблюдайте последовательность действий:

начните с эскиза;
продумайте план будущей кровли;
выполните все расчеты;
закупите материалы для стропил и покрытия.

Чертежи мансардных крыш можно скачать с разнообразных строительных сайтов либо приобрести у профессиональных инженеров.

Совет! Не экономьте на чертежах, от их качества зависит надежность конструкции, ее долговечность.

Видео покажет этапы возведения мансардной крыши над гаражом:

Расчет будущей двускатной кровли

Выполнение расчетов является ответственным этапом, предполагает учет предельного веса кровли, учета возможных ветровых, снеговых, дождевых нагрузок. Проекты кровлей для разных регионов страны имеют существенные технические отличия, связанные с климатическими особенностями региона.
Внимание! Для регионов, в которых зимой выпадает существенное количество осадков, нужна кровля с существенным углом наклона.
Проводя расчеты, помните о том, что при увеличении крутизны кровли, ее высоты, будет возрастать и расход материалов для реализации задуманного проекта.
Возведение своими силами новой двускатной кровли – отличный вариант экономии денежных ресурсов (при условии наличия у вас строительных навыков).
На строительном рынке представлено множество кровельных материалов высокого качества. Если дом возводится из деревянного бруса, лучше приобретать покрытие из металлочерепицы.

Преимущества металлочерепицы: приемлемая стоимость, длительный эксплуатационный период, эстетичный внешний вид.

Расчет и монтаж стропильной системы является самым сложным и затратным по времени этапом монтажа новой кровли. Возведение двускатной конструкции предполагает учет множества нюансов, пренебрежение ими может «дорого стоить» владельцу дома. Не экономьте на расчетах, ведь в конечном итоге вы сумеете сохранить денежные ресурсы, так как эксплуатационный срок двускатной кровли будет существенно увеличен.

Крыша мансардного типа: виды, варианты, конструкция, фото

Главная » Мансарда » Мансардные крыши частных домов: виды, варианты, устройство

Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным

Содержание статьи

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Как сделать двухскатную крышу читайте тут.

Типы мансардных крыш

Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.

Односкатные

Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная мансардная крыша

Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.

Этот дом с односкатной мансардной крышей наиболее консевативен

Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция совсем проста

Нестандартное решение: две односкатные крыши образуют террасу между ними

Двускатные

Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.

Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

симметричной — конек располагается над серединой здания;
асимметричной — конек смещен относительно центра.

Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.

Окна могут располагаться в плоскости крыши

Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но и затраты больше (на материал стен)

Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.

О строительстве двухскатной мансардной крыши читайте тут.

Ломаные

Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.

Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков

Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).

Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки

Четырехскатные

Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.

Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.

Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части

При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.

Стропильная система вальмовой мансардной крыши

На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.

Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.

Мансардная полувальмовая крыша. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

стропильная система, конструкция и планировка

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема — тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки — специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов — бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель — минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
Набивается контробрешетка и обрешетка;
Монтируется выбранное кровельное покрытие;
С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
Можно приступать к внутренней отделке помещения!

Проекты кирпичных домов с ломанной крышей

Воплощение мечты о собственном загородном доме начинается с представления его образа.

Так хочется, чтобы здание было комфортным, уютным, красивым и при этом вместительным. К сожалению, часто ограниченная территория земельного участка не дает реализовать проект большого многокомнатного дома. Но это не проблема, так как количество жилых помещений всегда можно увеличить за счет возведения еще одного этажа, то есть при создании мансарды. Именно из таких практических соображений большой популярностью пользуются проекты домов с ломаной крышей.

Ломаная крыша – стоит ли делать ↑

Мнения по поводу сложности конструкции мансардной крыши расходятся. Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

В доме появится еще один этаж с жилыми комнатами;
Крыша практически не будет подвергаться снеговой нагрузке в зимний период;
Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм;
Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
Практически нет ограничений при выборе кровельных материалов.

Современные проекты домов с ломаной крышей

Ломаная кровля может быть выполнена на любом по размеру строении, вне зависимости от материала, из которого изготовлен дом. Более других распространены деревянные дома с ломаной кровлей, проекты которых и будут представлены ниже.

Дом 6*8

Данное строение достаточно распространено за счет своей лаконичной конструкции без наличия лишних деталей и с оригинальной крышей. Он прекрасно подойдет для большой семьи. Что немаловажно, такой дом будет стоить относительно недорого в сравнении с аналогами из других материалов.

Торец дома представлен террасой, которая занимает всю стену и имеет ограждение для декоративных и защитных целей. На первом этаже дома расположен большой холл, кухня и санузел. Весь мансардный этаж занимают 3 спальни, которые перегорожены между собой. Каждая комната снабжена большими окнами. Наверх ведет удобная широкая лестница с перилами.

Дом 6*6

Данный размер дома достаточно распространен среди дачников и тех, чей бюджет и площадь участка ограничены. Этот дом прекрасно подойдет для отдыха небольшой группы людей или семьи из трех человек.

Нижний этаж дома занимает кухня, прихожая и гостевая комнаты. Мансарда может быть устроена в виде спальни или же разделена перегородкой для обустройства нескольких помещений.

Окна в доме большие, пропускающие много света, что очень важно на лоне природы.

Дом 9*7

Этот дом – настоящая находка для большой семьи и людей, которые не прочь пригласить в гости многочисленных знакомых. Центр первого этажа дома занимает просторный холл с лестницей, ведущей на мансарду. Их холла можно попасть в одно из помещений, расположенных на первом этаже – кухню, санузел, комнату отдыха или детскую.

Мансарда представляет собой большое помещение, с несколькими перегородками, которые нужны для отделения комнат, из которых можно сделать гостевые, хозяйские спальни или кабинет.

Дом 8*8

Такой дом имеет достаточно помещений, которые устроят комфортное проживание в нем не только в летние месяцы, но и зимой. Первый этаж представлен небольшой, но уютной кухней, прихожей и гостиной. При поднятии на второй этаж можно наблюдать две небольшие спальни и одну просторную, вход в которые идет с холла.

Такой вариант дома подойдет как для семьи с несколькими детьми, так и для тех людей, которые ценят комфорт и массу свободного пространства.

Особенность конструкции и материалы ↑

Ширина постройки не должна быть более 6 метров.
Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно! При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом.

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен. Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Для стропильной системы ломаной крыши обычно применяется древесина. Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ;
Количество дефектов – минимально;
Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

Обрезной доски – для обрешетки;
Фанеры – для соединения стропил;
Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа;
Гидроизоляции и утеплителя – для формирования «кровельного пирога»;
Кровельного материала;
Инструментов столярного и плотницкого назначения.

Обрешетка и пароизоляция

Чтобы кровля служила долго, нужно правильно уложить гидро- и пароизоляцию, обеспечить вентиляцию. Должен быть приток воздуха. С этой целью в местах примыкания стен и свесов крыши оставляют щель, воздушный продух. Его закрывают сеткой, чтобы внутрь не попадали насекомые. Выводится конденсат через вентиляционную щель в коньковой части крыши или аэраторы.

Пароизоляцию устанавливают с внутренней части крыши на утеплитель. Она препятствует попаданию, накоплению конденсата из помещения в утеплитель, конструкцию кровли. Для предотвращения попадания осадков, на обрешётку, между стропилами, крепят паропроницаемую гидроизоляцию.

Укладывают изоляционные материалы внахлест, крепят строительным степлером, швы проклеивают строительным скотчем.

Поэтапное расположение материалов при монтаже крыши дома

Кровельный «пирог» состоит:

Из кровельного покрытия. Для мансардного этажа правильнее выбирать мягкую битумную черепицу. Звук капель дождя, мокрого снега слышен в комнате мансардного этажа, при соприкосновении с жесткой металлической кровлей.
Обрешетки и контробрешётки. К первой крепится кровельный материал.
Пароизоляции, мембрана пропускающая влагу. С процессом пароизоляции деревянного дома можете ознакомиться по ссылке.
Утеплителя. Толщину рассчитывают в зависимости от типа обрешётки (сплошная, с шагом), климатических условий региона, кровельного материала.
Пароизоляционной мембраны.
Слоя гипсокартона, OSB плиты.
Внутренней отделки: шпаклёвка с финишным покрытием.

Такая кровля в комплексе с правильно рассчитанным и установленным каркасом, обеспечит надежную конструкцию.

Подробнее о материалах для покрытия и утепления крыши дома можете узнать из статьи на нашем сайте.

Смотрите в видео: как построить крышу мансарды.

Проекты домов с ломаной кровлей очень востребованы. У них много преимуществ: более чем на треть дешевле полноценного этажа, сохраняют тепло. Такие крыши довольно сложный, с конструктивной, технической точки зрения, элемент здания.

Нужен правильный расчет и неукоснительное соблюдение нормативных требований. Если есть навыки, можно попытаться её смонтировать самостоятельно, но желательно советоваться с профессионалами.

Работы по монтажу: этапы и основные акценты ↑

Чтобы все было сделано качественно, и итоговый результат радовал владельца, возведение ломаной крыши производится с соблюдением определенного алгоритма. Если рассматривать последовательность всех операций, то они будут происходить в следующем порядке.

Изготовление и монтаж стропильной системы. Здесь необходимо, придерживаясь специально созданного шаблона, изготовить все элементы конструкции. Далее устанавливается мауэрлат и производится установка первой и второй системы стропил. Конструкцию завершает коньковый брус, который будет отвечать за качественное соединение всех деталей в единое целое.

Конструкции стропильной системы стоит уделить особое внимание, так как от нее зависит форма и качество ломаной крыши
Утепление и гидроизоляции. На данном этапе очень важно четко придерживаться требований по созданию «кровельного пирога». Так как от его качества зависит отсутствие теплопотерь и оптимальная влажность в жилых помещениях.

Чтобы на мансардном этаже можно было разместить жилое помещение, особое внимание стоит уделить утеплению ломаной крыши
Обрешетка и укладка кровельного покрытия. Здесь стоит придерживаться рекомендаций по монтажу для каждой конкретной кровли. Именно там указан шаг обрешетки, материалы для ее конструкции, а также правила монтажа самого кровельного материала.

Устройство кровли мансарды

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Примеры оформления мансардных помещений

Самые простые архитектурные решения домов с мансардами делают их уникальными. Поэтому имеет смысл творчески отнестись к оформлению интерьера.

Основными современными направлениями в отделке мансард изнутри считаются стили эклектика, кантри и шале. Особенностью таких решений являются некоторые элементы конструкций, оставляемые на виду, например, ими могут быть ригеля. В этих помещениях устанавливается деревянная мебель, на которой допускаются элементы резного оформления.

Деревянная мебель лучше всего подойдет для мансарды

На диваны и кресла можно разложить подушки и пледы. В таком помещении уместна звериная шкура на полу.

Мансарда в стиле шале очень популярна

Распространённым можно считать оформление мансарды в стиле прованс. При этом все элементы конструкции зашиваются гипсокартоном. Учитывая особенность материала, можно создавать самые причудливые формы отделки и элементы декора. Лицевое оформление производится с использованием штукатурки и краски. При таком стиле очень уместны многочисленные полочки с сувенирами.

Прованс — оригинальное стилевое решение для отделки мансарды

Расположение мебели в мансардах полностью зависит от предпочтений хозяев. В зависимости от конструкции подбирается и соответствующая обстановка. Причём делать это нужно уже на этапе проектирования с учётом следующих обстоятельств:

На мансарде под двускатной крышей шкаф вплотную к боковой стене установить невозможно из-за скатов на противоположных стенах.
Обязательным устройством для домов с мансардой являются лестницы для подъёма в верхнее помещение. Они должны быть удобными, безопасными и довольно прочными.
Особое внимание нужно уделить подбору мансардных окон и их правильной установке. Освещённость помещения является одним из главных факторов, учитываемых при строительстве. И несмотря на высокую стоимость таких светопрозрачных конструкций, их следует применять в нужном количестве.
В мансардном помещении можно устроить рабочий кабинет

Вариантов эстетического оформления мансардных помещений множество и здесь открывается полный простор для фантазии.

Разнообразие стилей отделки определяется формой крыши

Популярность домов с мансардой вполне обоснована. При небольшом приросте затрат можно получить дополнительное жилое или функциональное помещение, которое к тому же улучшает условия эксплуатации дома в целом.

Видео: устройство мансарды под четырёхскатной крышей

Стропила и балки

Схема устройства стропил ломаной крыши

Перед возведением любой ломаной крыши необходимо произвести достаточно точный расчет. Погрешности при определении нагрузок могут вызвать обрушение некачественной несущей поверхности, которая не сможет выдержать вес стропильных ног и самой кровли, и тогда стропила сломаются. Чтобы грамотно произвести расчет, необходимо иметь калькулятор, рулетку и сам план конструкции крыши. Важно провести точно все замеры ломаной крыши, осуществить расчет, получить общую площадь мансарды.

Перед тем как начинать делать крышу и приступать к формированию стропил, нужно защитить материал от сырости. Для этого все приготовленные части будущей крыши нужно обработать перед монтажом антисептиками. Закупить их в достаточном количестве позволит расчет обрабатываемой площади.

Далее необходима система из балок, чего нет в двухскатной крыше. Крайние балки выставляйте по двум линиям вертикально. Затем установите промежуточные. Максимально допустимое расстояние между ними не более 3-х метров, но оно не должно быть малым.

Каркасы стен

Схема каркаса боковых стен ломаной крыши (1 — напольный брус; 2 — стропило; 3 — опорный брус; 4 — балка перекрытия; 5 — привальный брус).

Теперь изготовим каркас стен. Нужно наложить на стойки сверху прогоны из досок и установить остальные стойки. Полученная конструкция в дальнейшем послужит как каркас для будущих боковых стен помещения мансарды. На прогоны нужно установить и прикрепить затяжки. Чтобы впоследствии осуществлять монтаж верхних скатов и без опаски ходить по затяжкам, под них принято ставить подпорку.

После того как вы установите все затяжки, накройте их сверху доской. Далее стоит установить на места боковые стропила, затем можно приступать к установке верхних скатов посредством стропил.

После установки всех затяжек скрепите их сверху доской, придайте дополнительные соединения, и конструкция окажется более жесткой. Затем установите боковые стропила – после этого наступит черед верхних скатов, которыми отличаются ломаные крыши от любой двухскатной.

В самом начале нужно сделать шаблон стропил. Произведите расчет и возьмите подходящий по размеру обрезок доски, временно закрепив его в вертикальном положении на крайнем ригеле. Это и будет стропильная доска. Верхний угол должен совпадать точно с центром ломаной крыши. Подобным образом изготовьте два шаблона будущих стропил одинаковой формы и установите, закрепив их подкосом под уклоном. Далее устанавливаем остальные стропила. Запомните, что на крышу достаточно поставить всего 4 подкоса в разных направлениях. Остальные нужно скрепить дюймовой доской. Расчет верный – эта система придаст устойчивость элементам на время работ.

После этого пора устанавливать каркас фронтона и обшивку. Затем наступает очередь карнизов, отливов, обрешетки и свесов. Можно приступать к кровельным работам. Там, где крыша идет под уклоном, важна страховка, как и в случае с двухскатной.

Окна мансарды

Варианты мансардных окон.

В мансарде должны быть и окна! Необходима система естественного освещения. Здесь можно произвести расчет падения света и предусмотреть оконные проемы в нужных местах. Нередко ломаные крыши оснащаются стеклопакетами. Мансардные рамы имеют жесткие требования по технологии их изготовления. Устанавливая их под уклоном на крышу дома, вы подвергаете их лишним нагрузкам.

Материалы, из которого изготавливают мансардные окна, – дерево или ПВХ. Устройство механизма открытия должно быть удобным. Важным моментом при установке мансардных окон является заделка откосов. Здесь нужен точный расчет. Они должны немного выступать над поверхностью крыши.

Наконец, настало время вплотную заняться готовой мансардой, а именно ее внутренней отделкой. Неплохим вариантом для отделки будет гипсокартон. Перед тем как начать с ним работу, необходим каркас из деревянных брусков. Если помещение маленькое, то каркас не обязателен. Сначала обшиваются скаты, потом фронтоны.

Итак, время устанавливать каркас. Шаг направляющих не должен превышать 60 см. Листы крепятся саморезами каждые 25 см. Поскольку крыша мансарды имеет свойство двигаться из-за нагрузок, гипсокартон нельзя крепить встык. Необходимо оставлять между плитами зазор в полсантиметра. Когда мансарда полностью обшита, можно переходить к непосредственной окраске или оклейке обоями. Дело за малым – остановиться на подходящем варианте.

Пять распространенных проблем на чердаке | Линдус Констракшн

Без сомнения, одна из наименее посещаемых частей дома — это чердак. К сожалению, это часто создает сценарий, когда проблемы с чердаком слишком долго остаются незамеченными. Вот пять наиболее распространенных проблем с чердаками, на которые следует обратить внимание домовладельцам.

Гниль дерева: Слабая или отсутствующая черепица может быстро превратиться из незначительной проблемы в серьезную, если она позволяет воде проникать на чердак.Вода, пропитанная водой, начнет гнить. Хотя на ранних стадиях может быть сложно определить неподготовленный глаз, признаки, на которые следует обратить внимание, включают в себя не совсем белое или серое дерево, усадку, растрескивание и деформацию. Древесина, пораженная сухой гнилью, станет мягкой на ощупь. С сухой гнилью нужно бороться как можно быстрее, чтобы предотвратить поломку стропил крыши и другие структурные проблемы.

Поврежденные мансардные окна: Крайне важно, чтобы установка мансардных окон производилась авторитетным специалистом по ремонту дома, который выполняет эту задачу на регулярной основе. Несоблюдение правильных процедур установки может привести к проникновению воды в вашу крышу и стены. Следите за тем, чтобы световое стекло не выглядело запотевшим, или внутренняя лепнина обесцвечивалась, поскольку это часто свидетельствует о более серьезной проблеме.

Загляните из-за кулис в проект изоляции территорий городов-побратимов, выполненный Lindus Construction:

Нашествие животных: Вредители, такие как мыши, еноты и летучие мыши, могут нанести серьезный ущерб вашему чердаку.Мыши могут создавать туннельные системы по всей вашей изоляции, делая ее неэффективной. Эти вредители также оставляют свой помет, который ухудшает качество воздуха в доме, разрушает изоляцию и производит резкий запах. Защитите свой чердак от этих вредителей, разместив на чердаке салфетки с маслом перечной мяты. Кроме того, убедитесь, что деревья подстрижены, чтобы у этих вредителей не было простого способа добраться до вашего чердака.

Плесень: Когда теплый воздух может подниматься по дому из-за плохой герметизации чердака, он достигает холодных поверхностей чердака, вызывая мороз.Мороз оказывается проблематичным, поскольку он тает, создавая влажную изоляцию, образование плесени и грибка, а также водяные пятна на потолках. Хотя черная плесень часто начинается с маленьких черных точек, совсем скоро она захватит весь чердак. Чтобы предотвратить эту серьезную проблему, необходима герметизация чердака, особенно возле байпасов. Причина, по которой байпасы уязвимы, заключается в том, что они пропускают прямой контакт с изоляцией чердака. Обычные обходные пути на чердаках включают в себя встроенное освещение, панели переключателей, вентиляционные отверстия и электрические розетки.

A Shoddy Insulation Job: Остерегайтесь любого подрядчика по теплоизоляции, который не обсуждает вентиляцию или герметизацию чердака как часть вашего проекта. Простое добавление кучи теплоизоляции на чердак не поможет предотвратить образование ледяных плотин. Другие ошибки новичков включают в себя блокировку вентиляционных отверстий на потолке или наложение изоляции на настил крыши.

Настил крыши: что это такое и когда его заменять

Что такое настил крыши?

Кровельный настил, также называемый обшивкой, является основой вашей кровельной системы, которая соединяет крышу с вашим домом.Это основание, которое лежит поверх структурных ферм — «костей» вашего чердака, чтобы покрыть стропила и выдержать вес кровельной черепицы.

Хотя вы этого не видите, настил на крыше очень важен для структуры вашего дома. А если настил крыши дома гниет и не может выдержать вес крыши, это может вызвать очень серьезные структурные проблемы.

Какие существуют типы настила крыши ?

Большая часть настила крыши сделана из фанеры или фанерного композитного материала, известного как Ориентированно-стружечная плита (OSB).OSB состоит из переплетенных между собой деревянных прядей, скрепленных водонепроницаемой смолой, и является популярным вариантом из-за своей низкой цены. Фанера немного дороже OSB, но гораздо плотнее и лучше защищает от влаги.

Что вызывает гниение настила крыши?

Вода — враг номер один для вашей крыши. Поскольку настил крыши изготавливается из дерева и древесных композитов, он особенно подвержен гниению и повреждению водой при постоянном или избыточном воздействии влаги.

Вода проникает в вашу кровельную систему разными способами. Старая и изношенная черепица, переполненные водосточные желоба или водосточные желоба, разорванные вспышки вокруг дымоходов, ледяные дамбы или скопление снега в зимний период, чрезмерная влажность и повышение температуры на чердаке, а также недостаточная вентиляция крыши — все это может позволить воде и влаге медленно образовываться. его путь в вашу кровельную систему и приведет к гниению настила крыши.

«Если вы не устраните утечку, как только вы заметите, что это может привести к образованию плесени, повреждению конструкции вашего дома, повреждению водой и даже возгоранию, если вода попадет на электрическую проводку», Карлос де Леон, вице-президент Леон Group, рассказала Риэлтор. com.

Какие признаки прогнившего настила крыши?

Есть много признаков гниения настила крыши:

Протечки крыши
Влажные пятна на потолке
Пятна на внутренних стенах
Отслаивающиеся обои
Пятна от воды на стропилах
Плесень и плесень на чердаке
Провисание потолка или линии крыши

Одним из наиболее распространенных признаков повреждения настила крыши является протечка крыши.

Утечка воды может привести к образованию пятен на потолке или протечкам, пятнам на внутренних стенах, потрескавшейся краске или отслаиванию обоев.Быстрый осмотр чердака может обнаружить темные пятна от воды на стропилах или изоляции, или даже свет, проходящий через отверстия в крыше. Если их не обнаружить, на стенах, потолке и изоляции разовьются плесень и грибок.

Провисание потолка или линии крыши — еще один признак того, что существуют серьезные проблемы с настилом крыши и ее конструкцией. Пропитанный водой настил может деформироваться, что может привести к изогнутой или волнистой линии крыши и потолка.

Поскольку ваша крыша постоянно подвергается воздействию различных погодных условий, Национальная ассоциация кровельщиков рекомендует проверять вашу крышу два раза в год — один раз осенью, когда стихнет жаркая погода, и один раз весной, когда возникнет опасность лед и снег позади тебя.Вам также следует проверить свою крышу после сильного шторма, урагана или другого потенциально опасного погодного явления.

Следует ли отремонтировать или заменить настил крыши?

Думаете о том, чтобы продлить срок годности вашей крыши, выполнив быструю ремонтную работу? Подумай еще раз.

Когда дело доходит до гниения, ремонт крыши недопустим — ее необходимо полностью заменить. Чем дольше вы будете обходиться без замены поврежденного настила крыши, тем больше проблем это может создать, что приведет к дорогостоящему ремонту и большему количеству плесени и грибка.

Long Roofing использует систему Integrity Roof System, которая включает высокоэффективную подкладку Diamond Deck для работы с черепицей и защиты кровли. Кроме того, такие продукты, как водонепроницаемая подкладка WinterGuard®, обеспечивают дополнительный слой защиты в уязвимых местах, таких как края и швы кровельной системы, куда наиболее вероятно проникновение воды.

При установке в составе кровельной системы Integrity эти продукты создают эффективные ледовые и водные барьеры.Гарантия на кровлю SureStart PLUS® компании Long Roofing, которая может охватывать вашу крышу до 50 лет, обеспечивает еще один уровень комфорта и безопасности.

Хотя замена крыши является дорогостоящим мероприятием, в долгосрочной перспективе это, безусловно, менее затратно, чем замена окрашенного гипсокартона, заболоченного каркаса и балок или поврежденных водой электрических систем.

Думаете, у вас прогнили настил крыши?

Возможно, пришло время заменить крышу. Если вам нужна новая крыша, свяжитесь с Long Roofing по телефону 844-602-LONG или запросите оценку онлайн.

10 вещей, которые нужно знать перед началом работы

Когда вы в последний раз заходили на свой чердак? Могу сказать вам, когда я в последний раз заходил в свой: как раз перед Рождеством и сразу после него, чтобы сойти и положить обратно свой запас украшений. Я также могу вам сказать, что, находясь там, я заново открыл коробку старых DVD-дисков, о которых я забыл, и понял, что зимнее пальто, которое, как я думал, я взял в благотворительный магазин, на самом деле пылится.

Как и вы, я, , знаю, есть способ лучше использовать пространство наверху, и что моя свалка для запущенных вещей может стать спальней моей мечты с ванной, чтобы конкурировать с лучшим отелем.Может быть, меня сдерживает ужасная ясность. Чтобы начать работу, я собрал 10 вещей, которые нужно знать о преобразованиях лофтов. Разве это не звучит так пугающе, когда они разбиты на легко усваиваемые разделы, не так ли? Вот…

Высота головы важна
Вам, вероятно, понадобится друг, который поможет вам с этим битом, чтобы сэкономить на борьбе с мерой.

В идеале самая высокая точка должна быть не менее 2,2 м. Должно быть достаточно места для новой лестницы — желательно в пределах существующей площадки на первом этаже — и новой площадки в чердаке.

Для этой собственности в Эссексе Clear Architects спроектировали главную спальню с ванной комнатой в переоборудованном чердаке.

Вы должны познакомиться со своей крышей
Звучит скучно, да, но, тем не менее, важно, потерпите меня. Вы должны смотреть на градиент его наклона, так как он будет определять тип преобразования лофта, который вы можете сделать. Чем выше уклон, тем выше потолок и больше места на полу, с которым вам придется работать, а это именно то, что нам нужно. Подходит все, что выше 30 градусов.Если у вас небольшая высота головы, ее все еще можно преобразовать, опустив пол, подняв крышу или изменив ее форму путем расширения, но это будет стоить дороже.

Перемещение котла (и других вещей) может стоить того из-за места
Подумайте о перемещении резервуара для воды, если он находится на чердаке.

Хотя вам может потребоваться установить новый бойлер или водопроводную систему, если существующая сантехника не справится с дополнительными комнатами. На чердаке есть камин? Вы можете удалить его, но не делайте этого самостоятельно, всегда обращайтесь за советом по структуре.

Существуют разные стили преобразования лофта
О, да, это не просто случай работы с имеющимся у вас пространством (хотя это один из способов), но если вы думаете, что нет места для поворота кот на вашем чердаке, есть варианты.

Кэтрин и ее муж Энтони Яннаки увидели, насколько велико пространство на чердаке, и поняли, что он может стать главной спальней с ванной комнатой. Пара уже решила, что они хотят иметь балконы Velux Cabrio, и, чтобы сохранить исторические черты своего эдвардианского дома, они выбрали мансардное окно в своей ванной комнате.

Переоборудование потолочного светильника : Простое и зачастую наиболее экономичное, без серьезных структурных изменений, существующее пространство переоборудовано, изолировано, оштукатурено, установлено потолочное освещение и лестница.

Дормер : Надстройка плоской крыши, выступающая вертикально из крыши.
Мансарда : Замена одного или обоих скатов крыши очень крутой стороной и установка плоской крыши сверху.
От бедра к фронтону : расширение боковой крыши таким образом, чтобы наклонная (или наклонная) сторона, которая раньше была наклонена внутрь, стала вертикальной стеной.
Модульный : Новое помещение спроектировано и построено за пределами объекта, прежде чем существующая крыша будет снята и заменена новой структурой. Буквально подъемный кран поднимает комнату на ваш дом.

Владелец этого дома в Ричмонде, на юго-западе Лондона, хотел создать две дополнительные спальни и ванную комнату, поэтому дизайнеры Simply Loft предложили пристройку заднего слухового окна. Переоборудование чердака стоило около 54 000 фунтов стерлингов.

Разрешения на планирование можно избежать
Что, если вы откладываете админ на потом, как я, это хорошая новость.

Согласно действующим законам, переоборудование чердака обычно не требует разрешения на строительство, так как большинство из них подпадают под разрешенную застройку (PD). Вам нужно будет подать заявку, если вы измените крышу и / или превысите условия, установленные для вашего типа собственности или района, в котором вы живете. Посетите Портал планирования, чтобы узнать о правилах в вашем районе.

Викторианский дом с тремя спальнями в Рейгейте, графство Суррей, был приобретен с целью его полной трансформации, включая переоборудование нового чердака. Чтобы включить последнее, дизайнеры из Upright Construction разработали схему, по которой существующая крыша дома была полностью удалена.Пространство предлагает щедрое пространство для спальни / домашнего офиса с остеклением с трех из четырех сторон. Подобный проект будет стоить около 70 000 фунтов стерлингов.

Вам всегда нужно думать о строительных нормах и правилах.
Если вы все еще со мной, хорошо.

Преобразуя чердак, вы меняете его использование в «жилое пространство», что означает, что для него требуется одобрение строительных норм и правил квалифицированным инспектором по строительному контролю. Правила охватывают конструктивную безопасность, энергоэффективность, электрику, доступ и пожарную безопасность, изоляцию, дренаж, эффективность дверей и окон, а также размещение и стиль лестниц.Где бы она ни была размещена, лестница должна иметь высоту головы не менее 2 м и быть частью пути эвакуации в случае пожара с противопожарной дверью.

Используйте каждый уголок с умным мышлением и индивидуальными решениями — как в этом переоборудованном чердаке со встроенным хранилищем от Барбары Генды. Зона отдыха под низким карнизом — это не только приятное место для игр или отдыха, но и практичное, так как на скамейке есть шкафы. Между тем, сделанный на заказ стол идеально вписывается в скат крыши. Цены начинаются от 720 фунтов стерлингов за оборудованный стол.

Изоляция и вентиляция станут обычным делом для разговоров
Холодные ноги в постели — худшее.

Я тот человек в своем доме, который постоянно включает термостат. Итак, я с радостью скажу вам, что ключевая цель — обеспечить вам комфортную температуру в течение всего года — баланс между хорошей изоляцией и достаточной вентиляцией. Это необходимо, если вы собираетесь включить ванную комнату — заплесневелый раствор и полдник с средством для удаления плесени, спасибо.

Мансардные потолочные светильники Velux, расположенные вдоль ската крыши, обеспечивают большое количество естественного света в этой ванной комнате.Встроенные шкафы позволяют использовать каждый дюйм пространства. Преобразование Build Team стоило 45 600 фунтов стерлингов.

Планирование планировки — это в равной степени увлекательное и сложное занятие.
Добавьте к этому наклонные потолки, ниши и головы различной высоты, и вы получите то, что я называю внутренней загадкой. Не откладывайте, потому что этот может работать и , но вам нужно с самого начала очень тщательно подумать о том, для чего будет использоваться ваша комната и где будет размещаться мебель.

И я имею в виду начало, еще до того, как вы даже подумали о покупке той кровати, которую видели в Instagram и на которую положили глаз. Определитесь с точной планировкой комнаты, вплоть до расположения мебели, кровати и хранения, задолго до начала строительства, чтобы вы могли спланировать расположение водопровода и электрики. Не забывайте мелкие детали, такие как розетки и выключатели.

Для этой собственности в Эссексе Clear Architects спроектировали главную спальню с ванной комнатой в переоборудованном чердаке. В помещении есть стена с раздвижными дверями, балкон и различные виды окон по бокам, чтобы максимально использовать высоту и виды, а также добавить дизайнерскую особенность.Ванну ставят в центре ванной комнаты, чтобы высота головы была достаточной. Подобная конверсия будет стоить около 50 000 фунтов стерлингов.

Правильная команда — это все
Есть несколько вариантов получения помощи с редизайном.

Архитектор или архитектурный технолог : Изготовление чертежей на заказ и тендерная документация для найма строителей, сантехников и электриков, а также инженера-строителя.

Комплексное проектирование и сборка : возьмите на себя весь проект по комплексной цене.
Сделай сам : Работайте со строителем над планами, нанимайте отдельно сантехника, электрика и декоратора и управляйте проектом самостоятельно.

Полный отказ от ответственности — всегда проверяйте, являются ли подрядчики частью торговой ассоциации, и ищите по крайней мере три котировки для любого торговца или дизайнера.

Добавление слухового окна к этому лофту обеспечило дополнительную площадь пола, необходимую для достаточно большой спальни с ванной комнатой в этом доме с террасой в Мордене, графство Суррей. Дизайн Econoloft, окна в крыше и балкон Джульетты с дверями во французском стиле.Аналогичное расширение слухового окна и переоборудование обойдется примерно в 45 000 фунтов стерлингов.

Ваш бюджетный план должен переходить от оболочки к убежищу
Ожидайте выплаты за дизайн, инженера-строителя, инспектора партийной стены, любые сборы за разрешение на планирование, если работа не разрешена в соответствии с ПД, утверждением строительных норм, рабочими материалы для строительства, включая любые приспособления, мебель и складские помещения в готовом помещении.

Итак, кто готов к этой расчистке?

Featured image: Переоборудование чердака с мансардными окнами от Velux.

Как влага повреждает вашу крышу, даже если у вас нет протечек

Утечки через крышу могут поставить под угрозу устойчивость вашего настила крыши и даже снизить стоимость вашего дома при перепродаже, и все это из-за повреждения водой. Но знаете ли вы, что ущерб от воды может возникнуть даже без протечки крыши? Вот как влага все еще может нанести ущерб вашей крыше и настилу крыши, даже если кровельное покрытие не пропускает воду.

1. Накопление воды на настиле крыши

Влага, которая поступает из дома, а не через крышу, может повредить крышу.Это потому, что теплый воздух, который лучше всего удерживает влагу, имеет тенденцию подниматься, пока не достигнет крыши. Затем, когда этот влажный воздух соприкасается с крышей, он сможет конденсироваться на поверхности.

Эта конденсация чаще всего возникает, когда поверхность крыши холоднее, чем воздух внутри чердака, поэтому зимой это часто становится большой проблемой. Однако это также может произойти ночью, когда температура на улице ниже.

2. Проблемы с вентиляцией, способствующие конденсации

Хорошая система вентиляции крыши позволяет воздуху проходить через нижнюю часть крыши через вентиляционные отверстия на потолке, а затем выходить через конек или фронтоны.Этот воздушный поток помогает предотвратить конденсацию несколькими способами. Во-первых, он не дает теплому влажному воздуху оседать на поверхности кровли. Во-вторых, помогает вытеснять поднимающийся воздух с чердака.

Если вентиляционные отверстия перекрытия заблокированы или если у вас недостаточно вентиляции, поступающий на чердак воздух не сможет отвести влажный воздух от поверхности кровли. Вот почему проблема с вентиляцией вашей крыши может привести к увеличению конденсации.

Вентиляционные отверстия на потолке могут быть заблокированы по ряду причин. В некоторых случаях человек, устанавливающий изоляцию, не утруждает себя установкой изоляционных перегородок или не слишком осторожен, чтобы установить их правильно, что приводит к тому, что изоляция блокирует путь воздуха. В других случаях домовладелец может использовать чердак для хранения вещей, и предметы могли упасть и заблокировать вентиляционные отверстия на потолке.

К сожалению, чем больше у вас проблемы с конденсацией, тем выше вероятность возникновения таких осложнений, как мокрая изоляция, гнилые стропила и расслоение обшивки кровли.Вот почему, если у вас есть проблемы с внутренней влажностью под крышей, вам нужно в первую очередь проверить вентиляцию.

3. Внутренние источники влаги

Но откуда весь этот конденсат? В некоторых случаях для возникновения проблемы может быть достаточно просто воды в воздухе (в очень влажном месте). Это особенно актуально, если ситуация усугубляется недостатком вентиляции.

Однако есть несколько других возможных причин, по которым ваша крыша может собирать больше влаги, чем крыша соседей.Например, если в вашем подвале проблема с водой, влажный воздух может проходить прямо через стены на чердак. Другая причина — неправильно вентилируемые вентиляторы для ванной или кухни. Влажный воздух из душа может просачиваться на чердак.

Если вы подозреваете, что у вас проблемы с влажностью в помещении, вам необходимо исправить это, а также установить усиленную вентиляцию на чердаке и / или устранить любую плесень и заменить поврежденную изоляцию.

Теперь вы знаете, как влага может попасть на чердак и повредить крышу, даже если у вас нет протечек.Если вы подозреваете, что у вас возникла проблема с влажностью внутри вашего дома, поговорите с опытным подрядчиком по кровельным работам, например с Coomer Roofing Co. Мы можем помочь вам выяснить, откуда исходит влага, и минимизировать или устранить любой ущерб.

Вентиляция чердака долины Лихай | Решения для дома мастера

Качественная установка кровли — это не только черепица, которую можно увидеть с бордюра. Чтобы эффективно защитить ваш дом и достичь ожидаемого срока службы, ваша кровельная система должна также включать надлежащую вентиляцию крыши.В противном случае вы будете платить за новую крышу, которая будет быстро повреждена из-за накопления тепла и влаги!

В Master’s Home Solutions мы GAF Master Elite Roofing Contractors и имеем более чем 60-летний опыт работы на кровлях в Пенсильвании и Нью-Джерси. Мы знаем, как установить кровельную систему, которая не только красиво выглядит, но также включает вентиляцию крыши и чердака, необходимую для долгосрочной эксплуатации.

Специалисты по установке кровельной вентиляции с 1957 года

Подобно тому, как в долине Лихай не бывает двух абсолютно одинаковых крыш, не должно быть и двух систем вентиляции.Поскольку вентиляционные отверстия на крыше служат для циркуляции воздуха, предотвращая попадание тепла и влаги, вам нужен дизайн, который будет соответствовать уникальным характеристикам вашего дома: его архитектурному стилю, потолкам и фасадам, размеру чердака, размерам крыши и т.

В нижней строке?

Вам нужны кровля и вентиляция чердаков, которые созданы специально для вас, и Master’s Home Solutions вам поможет! Мы не только одни из самых опытных местных специалистов по ремонту домов, но и являемся самой быстрорастущей компанией по ремонту домов в долине Лихай и ее окрестностях.Только за последние пять лет мы обслужили более 5000 счастливых домовладельцев!

Для вас этот долгий срок работы и проверенные результаты гарантируют качество, которого вы заслуживаете. Доверившись нашим местным установщикам кровельной вентиляции, вы можете ожидать:

Лучшие в своем классе продукты от известных брендов, таких как GAF
Служба поддержки клиентов, аккредитованная A + BBB
Бесплатные консультации и честная оценка стоимости
Сертифицированные на заводе специалисты по установке крыш, световых люков и систем вентиляции
Планы 100% финансирования с 0% процентной ставкой
Гибкие условия оплаты
Защитные гарантии на кровельные системы

Получите бесплатную смету расходов на вентиляцию крыши

Master’s Home Solutions — это семейный бизнес в третьем поколении, имеющий глубокие корни в долине Лихай.Другие кровельщики могут быть профи, , но мы Мастера!

Узнайте больше о нашей кровельной вентиляции и других кровельных решениях, сертифицированных GAF, обратившись к нам сегодня. Просто позвоните нам или заполните нашу быструю онлайн-форму, чтобы запросить бесплатную консультацию и цитату прямо сейчас.

4 вещи, которые домовладельцы должны знать о настиле крыши

Скорее всего, черепица на вашей крыше была прикреплена к фанерному основанию. Эта фанера, которую иногда называют обшивкой крыши или настилом крыши, выступает в качестве основы для слоев подкладки и черепицы на крыше и соединяет крышу с каркасом дома.Несмотря на то, что его не видно, он очень важен для структуры вашего дома.

К сожалению, поскольку обшивка крыши обычно не видна, домовладельцы могут не заметить повреждения. К тому времени, когда вы узнаете о проблеме, катастрофический ремонт может оказаться дорогостоящим. Однако, проявив инициативу, вы можете спасти свой дом от той же участи. Продолжайте читать, чтобы узнать о важности осмотра фанерной основы вашей крыши и о предупреждающих знаках о том, что, возможно, пора ее заменить.

1) Для чего нужен настил крыши?

Настил крыши служит нескольким важным целям, включая, но не ограничиваясь:

Опорная черепица : Битумная черепица тяжелее, чем можно было ожидать, при этом одна черепица весит 2. 5 фунтов. Кроме того, между черепицей и настилом есть и другие слои, например, битумная бумага или войлок. Весь этот вес складывается, и настил обеспечивает поддержку всего веса на крыше.
Противопожарные меры : Хотя фанерный настил не может полностью защитить от огня, антипирены часто распыляются на фанеру в качестве дополнительной линии защиты. Поговорите со своим кровельщиком об их правилах в отношении этой практики, так как некоторые считают, что огнезащитные составы снижают общие характеристики настила.
Защита от непогоды : настил помогает распределить вес по всей конструкции вашего дома и может помочь вашей крыше выдержать упавшие ветки и суровые погодные условия. Мать-природа может поразить ваш дом в любой момент, поэтому лучше получить максимальную поддержку.
Меньше утечек : Утечки воды возможны и будут. В то время как черепица в первую очередь отвечает за удержание влаги, прочный настил из фанеры — еще одна линия защиты от протечек.

2) Почему возникает проблема с гнилой фанерой?

Гнилая фанера может вызвать ряд проблем.Сгнившая фанера не может выдержать вес крыши, как здоровая древесина, и не может безопасно удерживать гвозди, вбитые в крышу, и удерживать их прочно.

Влага вызывает гниение древесины, а гнилая древесина впитывает воду даже легче, чем свежая древесина. Если настил гнилой, черепица, скорее всего, пропускает влагу. Если этого еще не произошло, то только вопрос времени, когда гнилая древесина будет пропускать воду на чердак и потолки.
Попытка установить черепицу на гнилой древесине может вызвать смещение крыши, что, в свою очередь, может привести к большему количеству протечек.

3) Нужно ли заменять поврежденный настил?

Если вы приобретаете новую крышу, хотя вам может и не потребоваться замена фанерного настила, вам следует провести ее тщательную проверку у квалифицированного кровельного подрядчика. Осмотр следует проводить после удаления старой черепицы.

Хотя дополнительные расходы на замену фанеры могут быть дорогостоящими, это все равно будет намного дешевле, чем проблемы, которые могут вызвать гниение или протекание оболочки.Лучше всего покрыть расходы сейчас, чтобы сэкономить деньги и предотвратить повреждение в будущем.

При выборе подрядчика для вашего проекта не забудьте обсудить вопрос замены фанеры и то, какова будет стоимость одной доски. Вы не хотите, чтобы в ваш проект были сюрпризы.

4) Влага чердака и настил крыши

Избыточная влажность на чердаке может привести к чрезмерному увлажнению обшивки. Более горячие температуры, поднимающиеся на чердаке, могут сделать кровлю вашей крыши рассадником плесени и грибка.

Ваш кровельщик должен провести осмотр чердака, чтобы оценить вентиляцию крыши и любые потенциальные проблемы, которые могут возникнуть из-за чрезмерного содержания влаги.

Ваша крыша защищает ваш дом, а фанерная обшивка защищает вашу крышу. Для вашего следующего кровельного проекта убедитесь, что у вас есть кровельщик, который знает все передовые практики и процедуры для проверки, удаления и повторного наложения кровельной обшивки. Ваш дом будет вам благодарен.

Мансардные окна Fakro добавляют света и пространства мансардным квартирам в Вирджинии

Dezeen промоакция: Большие окна от Fakro выделяют крышу многоквартирного дома в Ричмонде, США, создавая микробалконы для удовольствия жителей.

Архитекторы из Вирджинии ADO Architecture Design решили использовать польский оконный бренд Fakro для своих гибких продуктов, которые могут сочетаться с современным металлическим фасадом здания.

Мансардные окна Fakro были использованы для создания дополнительного этажа.

Облицовка окон FGH-V Galeria и FDY-V Duet proSky компании Fakro точно соответствует серо-голубой металлической крыше.

Местные ограничения на строительство мешали архитекторам строить здания выше двух этажей, но при использовании окон Fakro чердак может функционировать как просторный и светлый дополнительный уровень.

Окна Fakro Galeria складываются, образуя балкон

FGH-V Galeria раскладывается из стандартного окна, превращаясь в небольшой балкон.

При нажатии на нижнюю створку она поднимается в вертикальное положение, вытягивая скрытые перила. Верхнюю створку можно поднять в горизонтальное положение для создания открытого пространства.

Балконы имеют встроенные перила.

Окна FDY-V Duet снаружи выглядят одинаково, создавая гармоничный фасад. Верхняя створка поворачивается, чтобы создать достаточно большое пространство, чтобы человеку было удобно стоять у окна.

Продукция Fakro пользуется популярностью у архитекторов, стремящихся сделать окна, которые могут служить одновременно архитектурным элементом.

Мансардные окна достаточно высоки, чтобы жители могли стоять под ними.

Польский архитектор Роберт Конечны стал послом бренда, выпустив архитектурный манифест и стал лицом кампании под названием Light Shape Art.

«Эти три элемента имеют огромное влияние на то, что я делаю», — сказал Конечны. «Свет — незаменимый элемент в моей работе, что можно увидеть в моих и наших проектах, которые мы создаем в KWK Promes. «

Архитектор Роберт Конечны стал лицом бренда Fakro.

Конечны очень эффектно использует в своих проектах большую площадь остекления. В своем собственном доме Ark стена из раздвижных окон выходит на долину в Польше.

Fakro сотрудничает с архитекторами, чтобы встроить мансардные окна в дома.

Окна, как объяснил Конечны, являются «животворным элементом в здании».

«Проект с правильно расположенными окнами и рамами для обзора заставляет вас чувствовать себя на лучшем участке мира », — сказал он.«Идеально направленные взгляды вызывают у вас такое чувство».

Конечны — посол бренда для кампании Fakro Light Shape Art.

Хорошо расположенное окно лучше, чем произведение искусства, висящее на стене, — утверждал он.

«Эти фреймы дают нам все это иногда даже в лучшей форме, потому что то, что происходит за окном, меняется, существует бесконечное количество сценариев».

Fakro также поставляла окна для ремонта здания 1920-х годов в Польше и различных жилых проектов с мансардными окнами.

SkAlice.ru | Всё о ремонте и дизайне интерьера

Проекты домов с ломаной крышей

Разновидности мансардных крыш

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Особенность конструкции и материалы ↑

Бесплатные проекты пеноблочных домов

Содержание готовых проектов

Положительные и отрицательные моменты готовых проектов

Рекомендации и требования к строительству

Размеры деревянных деталей каркаса мансарды

Фронтоны ломанной крыши

Оформление

Виды мансардных крыш

Возведение мансарды материалы и особенности

Виды

Выбор материала

Требования

Важность тщательной изоляции

Особенности мансарды

Преимущества

Ломаная крыша с балконом

Польза мансарды

Виды кровель для дома

Мансарда с балконом

Создание мансардного балкона с фронтона

Балкон в ломаной крыше мансарды

Балкон-окно

Заключение

проекты, 5 вариантов, ломаные и другие виды конструкций, видео и фото

Достоинства и недостатки

Виды конструкций

Использование аттиковых стен

Важные моменты строительства

Пять реальных планировок на выбор

Планировка № 1. Мансарда на 3 комнаты

Планировка № 2. Вариант дачного домика

Планировка № 3. Дом для семьи с 2 детьми

Планировка № 4. Дом 9х9м

Планировка № 5. Бюджетный дом на 5 человек 8,4х10,7 м

Вывод

Проекты мансардных крыш + фото

Варианты конструкций

Выбор вида мансарды

Алгоритм действий

Характеристика двухскатной полувальмовой кровли

Характеристика вальмовой крыши

Проектирование двускатной кровли

Составные части двускатной кровли

Чертеж двухскатной кровли

Расчет будущей двускатной кровли

Крыша мансардного типа: виды, варианты, конструкция, фото

Сколько стоит построить мансарду

Типы мансардных крыш

Односкатные

Двускатные

Ломаные

Четырехскатные

Крыша мансардного типа с балконом

стропильная система, конструкция и планировка

Материалы

Форма мансардной крыши

Стропильная система

Расчет

Этапы монтажа

Стратегия 1. Порядок работы

Проекты кирпичных домов с ломанной крышей

Ломаная крыша – стоит ли делать ↑

Современные проекты домов с ломаной крышей

Дом 6*8

Дом 6*6

Дом 9*7

Дом 8*8

Особенность конструкции и материалы ↑

Обрешетка и пароизоляция

Работы по монтажу: этапы и основные акценты ↑

Последовательность работ

Примеры оформления мансардных помещений

Видео: устройство мансарды под четырёхскатной крышей
