Варианты крыши балкона над эркером + фото. Крыши домов с эркером фото


конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Конструкция ломаной крыши

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

  • верхние и нижние стропила;
  • конёк в верхней точке крыши;
  • стойки в виде прямоугольного каркаса;
  • балки мауэрлата.Схема ломаной крыши

    Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Ломаная кровля с окнами мансарды

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Вальмовая крыша с эркером

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

Стропильная система крыши с эркером

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Ломаная крыша с окнами

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Мансардная крыша с балконом

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Ломаная крыша с кукушкой

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Чертёж стропильной системы крыши

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

  1. Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.Изготовление стропильных ферм

    Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

  2. Монтаж стоек для установки стропильной системы.Установка стропил

    Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

  3. Фиксация верхней обвязки мансардной стены.Верхняя обвязка стропильной системы

    Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

  4. Обустройство тепло-, паро— и гидроизоляции на обрешётке.Кровельный пирог

    Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

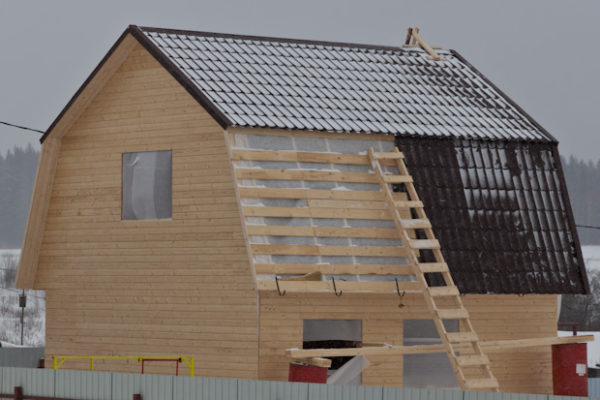

  5. Монтаж кровельного покрытия, установка окон.Укладка кровельного покрытия

    Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Видео: монтаж ломаной крыши

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

Оцените статью:

(1 голос, среднее: 1 из 5)

Поделитесь с друзьями!

roofs.club

стропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схем

1Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Содержание статьи

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

12

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

2

Схема стропильной системы

3

Фото стропильной системы

Диагональные стропильные ноги

2Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу. 4

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

ВАЖНО!

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

5

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

6

Устройство нарожников

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.

7

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

3Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.
8

Монтаж

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

9

Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-24

expert-dacha.pro

Варианты крыши балкона над эркером

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

  • Шатровая. Эта кровля имеет вид многогранной пирамиды и выполняется для небольших эркеров. Такой элемент будет выглядеть, как башенка, пристроенная к основному зданию.
  • Вальмовая, применяется в случае, если эркер отличается большей протяженностью в ширину. Эта крыша имеет свой конек и 4 ската, 2 из которых треугольной формы, 2 трапециевидной.
  • Ендовая кровля, которая выглядит так, будто выходит из основной стены или кровли самого здания. Данный вариант помогает наиболее органично вписать эркер в конструкцию здания.

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

  1. Выполнение армированного пояса. В первую очередь монтируется кольцевая конструкция монолитного типа с металлической сеткой, которая обязательно опоясывает контур стен эркера. Этот элемент необходим для опоры балок, а также разгрузки оконных перемычек. С помощью армированного пояса идет распределение нагрузки и усиление всей конструкции эркера.
  2. Создание стропильной системы. В первую очередь, перед началом работ, подготавливаются все необходимые материалы и инструменты. Это пиломатериал для устройства стропил, обрешетки и балок, гидроизоляционный материал, крепежные элементы и вязальная проволока.  Все деревянные детали для конструкции обязательно обрабатываются антисептиками и антипиренами для дополнительной защиты.Вначале по всему периметру эркера крепится мауэрлат. Это происходит путем установки металлических шпилек в армопояс. Стропильные фермы собираются на земле и поднимаются на эркер для фиксации с коньком. Для усиления необходима установка укосин, стоек и прочих деталей. Соблюдение пропорций конструкции каркаса кровли крайне важно, так как обеспечивают привлекательный внешний вид всей крыши и дома с эркером в целом.

    Важно! Нижние части стропил должны выступать над конструкцией эркера для получения карнизного свеса, чтобы дождевая и талая вода не стекала в будущем по стенам, разрушая их или на лоджию.

    Сейчас существуют специальные компьютерные программы, в которых можно спроектировать любую по сложности кровлю с 3 D эффектом для лучшего понимания, как устроить ее и разобраться с правильностью угла наклона конструкции, а также возможностью провести расчеты.Для устройства эркерной крыши используется масса крепежных элементов, среди которых шпильки, саморезы, шурупы, гвозди, металлические пластина. На них не стоит экономить, так как от качества зависит надежность всей конструкции. Обязательно покупаются только оцинкованные крепежные материалы, так как они защищены специальным покрытием от коррозии.

  3. Выполнение обрешетки. Стропила перед укладкой обрешетки покрываются гидроизоляционной пленкой, прикрепляемой на скобы, или рубероидом, который монтируется на гвозди с широкими шляпками. При этом укладывается она свободно, без сильного натяга, а уже на нее монтируются планки обрешетки.В зависимости от того, какое кровельное покрытие выбрано, обрешетка может быть сплошной или разреженной. Первый вариант подойдет для гибких кровельных материалов, а второй для жестких, например, металлочерепицы.

    ​Важно! Предпочтительней выбирать для создания обрешетки материал из хвойных пород дерева.

  4. Кровельное покрытие. Эркерная кровля в плане укладки кровельного материала ничем не отличается от обычно крыши здания. Особенность состоит только в том, какой конструкции выполнен эркер, является ли он продолжением здания или стоит отдельно от него. Наиболее распространенным вариантом является мягкая или натуральная керамическая черепица, так как для такой небольшой площади покрытия нужно использовать материал с наименьшим количеством отходов.

    Важно! Особое внимание уделяется правильной и качественной гидроизоляции ендов.

    Планки ендового типа делятся на виды. Первый – это наружные планки, которые закрывают не привлекательные по внешнему виду срезы. А ко второму относятся те, на которые постоянно будет осуществляться большая нагрузка. Весной и летом по ним стекает вода, а в холодное время года сверху накапливается снежный покров.Для повышения надежности мест соединения используются герметики или уплотнитель. Утепление и пароизоляция кровли проводится в последнюю очередь со стороны помещения.

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Что еще почитать по теме?

Автор статей - Сергей Новожилов Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Яндовая крыша эркера: пропорции, как правильно поставить?

Дом с эркеромПри строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер  выполняет функцию выделенной за плоскость фасадной  стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями  и прочего.

Эркер — это часть внутреннего пространства помещения, вынесенная за границы стен. В большей степени, напоминает закрытый балкон, но имеющий стены, как и у основного здания.

Эркеры могут иметь различную геометрическую форму:

  • полукруглую,
  • многогранную.

Крыша над эркером, в зависимости от его формы,  может быть:

  •  многощипцовой,
  • в форме полусферы,
  • с башенками и другими архитектурными украшениями.

Застекленный эркерКак правило, в эркере устраивается много окон, или он может быть застеклен до самого пола. Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков. Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши  эркера.

Подготовительные работы

Устройство многощипцовой крыши, а тем более полукруглой, требует высокой квалификации мастеров. Поэтому сделать своими руками такую крышу весьма проблематично. Проще пригласить профессионалов – строителей, которые с гарантированным качеством сделают все работы по устройству стропильной системы и укладке кровельных материалов.

Многощипцовая крыша над эркером

Многощипцовая крыша над эркером

Первым делом делается армированный пояс над эркером из железобетона, который выполняет несколько функций:

  • является основанием для установки стропильной системы,
  • связывает стены эркера с основными стенами здания, тем самым усиливая их.

Кроме этого, армопояс принимает на себя нагрузку, которая бы пришлась на оконные перемычки эркера.

Если  яндовая крыша эркера строится самостоятельной, отдельно от основной, то её стропильная система может рассчитываться с меньшими размерами всех элементов.  Поскольку нагрузка на этот участок  незначительная, по сравнению с нагрузками действующими на всю крышу, то и сечение балок, стропильных ног можно принимать меньшими.

Устройство крыши

Каждое строительство начинается с заготовки необходимых материалов и инструментов. И устройство крыши над эркером не является исключением. Чтобы сделать стропильную систему понадобятся материалы:

  • пиломатериал хвойных пород для изготовления балок, обрешетки и стропильных ног;
  • материал для устройства гидроизоляции;
  • крепежные детали – саморезы, гвозди, шпильки, металлические уголки и пластины, болты и пр.;
  • вязальная проволока.
Устройство крыши над эркером

Устройство крыши над эркером

Порядок проведения работ по устройству стропильной системы для крыши эркера точно такой же, как и для обычных крыш. По армопоясу укладывается мауэрлат, к которому крепятся стропильные ноги.

Но не нужно забывать закладывать в  железобетонный пояс шпильки из оцинкованного металла, на которые и будет крепиться мауэрлат.

Древесина должна прежде пройти обработку антисептиками и антипиренами, для предотвращения загнивания и возгорания.

Устройство стропильной системы

Строительство крыши над эркером начинается с установки стропильных ног, которые изготавливаются из бруса или обрезной доски. Стропильные ноги выводятся за пределы стен, чтобы получить, в дальнейшем, карнизные свесы. В противном случае, стекающая с крыши дождевая вода будет попадать на стены и разрушать их. Крепление деревянных элементов крыши производится саморезами или с помощью металлических крепежных деталей.

Металлические крепежные  элементы должны быть изготовлены из оцинкованной стали или покрыты антикоррозийным составом.

Если с самого начала строительства проект дома не был составлен, то впоследствии возникает вопрос, как правильно поставить крышу над эркером. Для наглядности лучше всего воспользоваться специальными программами, где в трехмерном измерении подобрать оптимальный уклон самой  кровли и угол скатов эркерной крыши.

Стропильная система крыши эркера

Стропильная система крыши эркера

В зависимости от формы крыши и того, является ли она самостоятельной конструкцией или служит продолжением основной крыши, стропильная система:

  • монтируется непосредственно на крыше,
  •  собирается отдельными стропильными фермами на земле.

Если выбран второй вариант, то фермы после поднятия их на крышу, закрепляются с мауэрлатом и связываются между собой коньковым прогоном. Для большей жесткости всей конструкции используются подкосы, стойки  и прочие элементы, придающие устойчивость и прочность стропильной системе.

По установленным стропилам укладывается гидроизоляционный материал, и поверх  него монтируется обрешетка. В качестве гидроизоляции часто используют обычный рубероид, который крепится к обрешетке гвоздями с  широкой шляпкой. При использовании современных гидроизоляционных мембран их крепление удобно производить строительным степлером.

Гидроизоляционная пленка не  укладывается внатяжку.  У неё должен быть небольшой провес, чтобы дать ей запас на случай температурных перепадов, когда материал то расширяется, то сжимается.

Устройство ендов для крыши эркера

Пропорции крыши будут сохраняться, если ендовы на эркере устраивать симметрично.

В месте образования ендов обрешетка устраивается сплошным настилом на 20-30 см в обе стороны от внутреннего угла. Шаг обрешетки и её сечение  зависит от выбранного кровельного покрытия и может быть совершенно различным. Например, для натуральной черепицы сечение должно быть большим, чем для профнастила, так как вес натуральной черепицы превышает вес профнастила в несколько раз. Применение  натуральной черепицы предполагает устройство обрешетки с шагом соответствующим размеру одного листа.

Самое основное в устройстве крыши эркера — это качественно сделать ендовы и их гидроизоляцию, так как именно в этих местах происходит наибольшее накопление снега зимой и дождевой воды летом. Для обеспечения хорошей гидроизоляции делается нижняя ендова, которая укладывается до начала монтажа кровельного покрытия. Она-то и будет отводить всю влагу со скатов крыши эркера. После того, как  уложен кровельный материал, монтируют верхнюю ендову, которая служит лишь в декоративных целях, прикрывая срезы кровельного материала вдоль ендовы.

Также советуем посмотреть:

novakrovlya.ru

Эркер, эркер в доме, Erker, дом с эркером из бруса,эркеры из дерева фото в строительство деревянных домов, эркера виды крыша, эркерный угол коттеджа.



Эркер

Эркер – это выпирающая(выступающая) из общей плоскости фасада дома части комнаты, иногда  с окнами или без таковых.

Эркер (немец. язык “Erker”) – термин имеет немецкое  происхождение, имеет перевод как, “выступ в стене”. Если говорить проще, эркером можно назвать остеклённый выступ дома.

Загородный дом с эркером  гармонично смотрится на дачном участке. Эркер позволяет увеличить площадь помещения внутри дома и позволяет значительно улучшить освещаемость. Некоторые эркеры могут  быть в один этаж,в несколько или распологатся всей высоте сооружения. Зачастую эркер применяют при строительстве деревянных домов, для украшения  фасада коттеджа. Крыша эркера имеет собственную конструкцию и требует профессиональных навыков при монтаже. Материалы применяют, это эркеры из бруса и бревна, а так же каркасно щитовые эркера домов и коттеджей.

Виды эркера, по форме разделяют:1.прямоугольный2.полукруглый3.многогранный4.треугольный

Виды эркера

Виды эркера



Фото деревянных домов с эркером

Фото деревянных домов с эркером

Фото деревянных домов с эркером

Эркер в доме из дерева фото

Эркер в доме из дерева фото





Экстерьере дома эркер берёт главную функцию источника дневного света, преображает внешний вид дома, а так же увеличивает пространство помещения внутри и украшает дом изнтури.

Фото эркерный угол

Соединение угла эркера

Соединение угла эркера

Схема эркерного угла

Схема эркерного угла

Фото дома с эркером

Фото дома с эркером

Фото дома с эркером

Смотрите также строительный глоссарий

ckdoma.ru
