Правила разрезки кладки

Правила разрезки кладки

Прочность каменной кладки в первую очередь зависит от прочности камней, из которых она состоит, и от способа их взаимного расположения, называемого разрезкой кладки.

Существует три правила разрезки кладки. Соблюдение их при проектировании и производстве каменных конструкций дает возможность исключить смещение уложенных камней, раскалывание их под нагрузкой, обеспечивает их совместную работу в массиве кладки.

Первое правило разрезки кладки. Для того чтобы уменьшить или исключить возникновение в массиве кладки сдвигающих усилий, плоские постели соприкосновения камней следует располагать перпендикулярно к действующим на кладку силам.

Поскольку в каменных сооружениях на стены и столбы действуют, как правило, вертикальные нагрузки, то постели камней в этих конструкциях располагают горизонтально.

Таким образом, первое правило разрезки кладки дает возможность (зная направление сил в кладке) расположить камни в массиве конструкции так, чтобы исключить их сдвиг, иначе говоря, разрушение конструкции. Например, зная, что усилия в любой точке арки действуют по касательной к кривой давления, можно точно наметить положение постели камня в этой точке и быть уверенным, что его смещение (разрушение арки) не произойдет.

Второе правило разрезки кладки требует, чтобы плоскости каждого элемента ряда, имеющие общее ребро, были взаимно перпендикулярны. Например, плоскость А перпендикулярна плоскости Б, плоскость Б — плоскости Б и т. д.

Рис. 2. Усилия, действующие на кладку

Наличие в ряду кладки камней, не удовлетворяющих этому условию (клиновидных камней), приведет к тому, что клиновидные элементы будут разжимать, сдвигать в сторону соседние камни.

Рис. 2. Положение камней в арке

Рис. 3. Ряды кладки:
а — с клиновидными камнями; б — без клиновидных камней

Рис. 4. Каменная кладка:
а — без перевязки швов; 6 — с перевязкой швов

—

Воздействующим на кладку силам сопротивляется главным образом сам камень, так как раствор в кладке всегда

менее прочен, чем связанные им камни. Последние хорошо сопротивляются только сжимающим усилиям. Чтобы использовать это основное свойство каменных материалов и обеспечить правильную работу конструкции, необходимо камни в кладке располагать в соответствии с определенными правилами, называемыми правилами разрезки кладки.

Для того чтобы избежать изгиба и скалывания, камни нужно укладывать друг на друга плоскими постелями. Так, если камень А при укладке на другой камень Б опирается только в двух точках, то под влиянием внешней нагрузки Р он может прогнуться и даже сломаться. Камень А может и не получить излома, но так как давление от него передается только в двух точках, то именно в них камни А и Б могут раздробиться.

Рис. 1. Передача давления камнями:
а — в двух точках, б — излом камня, в — по всей плоскости соприкасания

Работа камней только на сжатие может быть обеспечена, если поверхность соприкосновения их перпендикулярна действующему на камень усилию. Поэтому первое правило разрезки требует, чтобы камни в кладке располагались рядами (слоями) и постели их были перпендикулярны силам, действующим на кладку.

В каждом ряду кладки камни должны быть уложены так, чтобы не произошло их сдвига. Если боковые поверхности камней имеют наклон к горизонту, то такие камни в кладке представляют собой клинья. Клинообразные камни С будут стремиться раздвинуть камни В и D. Во избежание этого необходимо, чтобы плоскости, разграничивающие одни камни от других, были перпендикулярны к постелям.

Рис. 2. Кладка, разрезанная наклонными и косыми плоскостями камней А, В, С, D

Отсюда второе правило разрезки, которое требует разделения массива кладки вертикальными плоскостями (швами), параллельными наружной поверхности кладки и перпендикулярными к ней.

Поперечные и продольные швы в кладке не должны быть сквозными по высоте конструкции, так как при этом вся кладка окажется расчлененной на отдельно стоящие столбики. Каждый такой столбик очень неустойчив, поэтому швы в кладке под влиянием вертикальной нагрузки могут расшириться, а сама кладка разрушиться.

Чтобы это не произошло, продольные и поперечные швы в двух смежных горизонтальных рядах (слоях) кладки должны перевязываться камнями вышележащего ряда путем сдвигания их на lU или длины по отношению к камням нижележащего ряда. Тогда напряжения в кладке, возникающие под воздействием какой-либо «агрузки Р, будут передаваться не на отдельный столбик сечением в один кирпич, а на всю кладку, как показано на рис. 3, б. Таким образом, третье правило разрезки требует, чтобы плоскости разрезки каждого ряда (слоя) кладки были сдвинуты относительно плоскостей обоих смежных с ним рядов (слоев), т. е. чтобы над и под каждым вертикальным швом данного ряда кладки располагались не швы, а камни.

Рис. 3. Кирпичная кладка:
а — без перевязки швов, б — с перевязкой швов

Похожие статьи:
Контроль качества и приемка работ

Навигация:
Главная → Все категории → Технология строительного производства

• Контроль качества и приемка работ
• Благоустройство и озеленение участка
• Приемка работ при огнезащите помещений
• Огнезащита древесины
• Контроль качества и приемка работ по ремонту штукатурки

Главная → Справочник → Статьи → Блог → Форум

Дата добавления: 2014-07-19 | Просмотров: 1448

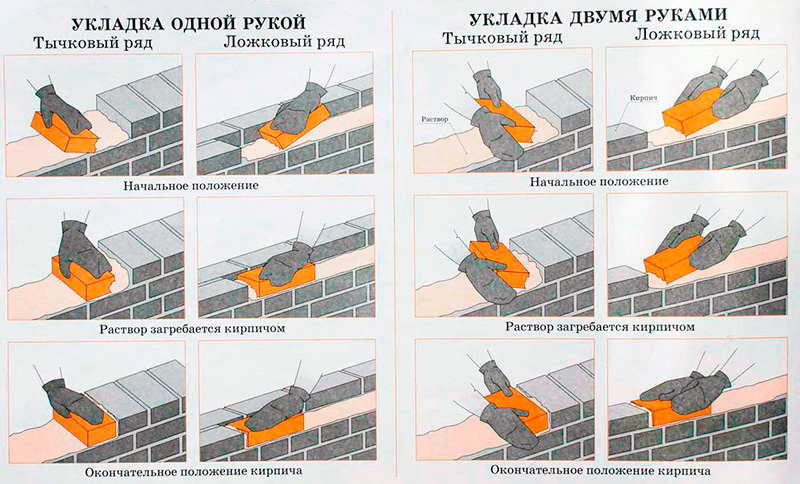

Чтобы обеспечить монолитность кладки обязательно предусматривают перевязку поперечных и продольных вертикальных швов по одно- или многорядной системе. Однорядную еще называют двухрядной, или цепной системой перевязки швов. В однорядной системе предусматривают поочередную кладку тычковых и ложковых рядов, а в многорядной несколько ложковых (до пяти) перекрываются одним тычковым. В многорядной каждым рядом перекрываются только поперечные вертикальные швы, а продольные перекрываются только тычковым рядом. Чтобы обеспечить перевязку кирпич каждого продольного ряда смещают соответственно предыдущему на 1/2. Чтобы обеспечить монолитность кладки надо выполнять правила разрезки, которые предусматривают соответствующее размещение ее рядов, разделение каждого из них на отдельные камни и размещение швов в сопредельных рядах (Рис. 4.1).

Рис. 4.1. Элементы кладки и правила ее разрезки: а ‑ элементы каменной кладки; б ‑ расшитые швы; в ‑ действие на кладку наклонной силы; г, д ‑ соответственно правильное и неправильное расположения плоскостей разрезки; е – кладка без перевязывания швов; э ‑ кладка с перевязыванием швов; 1 ‑ тычек; 2 ‑ ложок; 3 ‑ постель; 4 ‑ горизонтальный шов;

Первое правило разрезки требует чтобы постель всех камней в рядах была перпендикулярной к действующим на них силам, а если последние направленные под некоторым углом, то камни должны их воспринимать исключая их смещение. Поэтому допустимый угол отклонения от вертикали действующей силы Р должен быть не менее чем в два раза меньшим угла трения камня по камню, т.е. не превышать 15-17

Второе правило разрезки требует, чтобы массив кладки распределялся на отдельные камни системой вертикальных плоскостей (швов), одни из которых перпендикулярные к горизонтальным рядам, а другие параллельные им. Выполнение этого правила обязательное, чтобы предотвратить расклинивание рядов или скола частей камней.

Третье правило предусматривает перевязку вертикальных швов, которая исключает совпадение в сопредельных рядах кладки поперечных и продольных, чтобы кладка не могла разрезаться на отдельные столбики, которые выгибаясь могут развалить ее.

Главные элементы каменной кладки называют по названию сторон кирпича: тычок, ложек, постель, а также видах швов: горизонтальный, вертикальный продольный и поперечный. Выделяют также внешнюю и внутреннюю, тычковые и ложковые версты, забутку. Расшитые швы используют выпуклый, вогнутый и неполный.

Армирование кладки используют для повышения несущей способности кирпичных конструкций. Сумма диаметров арматурной сетки (толщина) должна быть на 4 мм меньшей толщины шва, в который она вкладывается, а средняя толщина швов не должна превышать установленных нормативов. Чаще всего используются сетки с перекрестным размещением стержней, реже зигзагом, тогда диаметр арматуры допускается до 8 мм. Расстояние между отдельными стержнями сеток должна быть от 30 до 120 мм.

Сетки, как правило, устанавливаются в горизонтальные швы и воспринимают соответствующие поперечные растягивающие усилия, упреждая разрушение кирпича при изгибе и растяжении. Но для отдельных видов конструкций из кирпича, которые эксплуатируются в сейсмических районах, или рассчитанные на восприятия растягивающих усилий вдоль столбов и других каменных конструктивов могут в соответствии с проектом устанавливаться и продольные стержни и каркасы. Для возможности контроля армирования каменных конструкций концы стержней сеток должны выступать в одну из сторон на 2-3 мм, их количество устанавливается проектом.
