Свайный фундамент с монолитным ростверком

Свайно-винтовой фундамент позволяет строить малоэтажные дома на слабых грунтах. Свайно-винтовой фундамент с монолитным ростверком применяется для строительства домов из штучных изделий – из кирпича, пеноблока, газобетона и т.д.

Монолитный ростверк, который опирается на сваи, имеет небольшую усадку. Такой фундамент применяют на зыбких, влажных и топких грунтах. Различают два вида свайного фундамента с монолитным ростверком:

1. Висячий фундамент, который располагается над грунтом на высоте 100мм и более.
2. Погружной фундамент, который полностью или частично заглубляется в грунт. Оба вида фундамента применяются для строительства малоэтажных домов, в том числе для строительства дачных домов.

Изготовление свайного фундамента с монолитным ростверком

1. На участке застройки размечается свайное поле. Сваи необходимо разместить под будущими стенами дома, на расстоянии не более 3 метров между собой. Дополнительные винтовые сваи устанавливаются на пересечении стен дома.
2. Длина винтовых свай выбирается так, чтобы сваи могли погрузиться в твердое основание не менее 200мм.
3. Винтовые сваи закручиваются в грунт. Верх свай обрезается по уровню. Сваи заливаются бетоном и закрываются металлическими заглушками.
4. На заглушки винтовых свай навариваются металлические уголки. На уголки будет опираться металлический набор монолитного ростверка.
5. На винтовые сваи укладываются деревянные щиты, которые закрываются полиэтиленом.

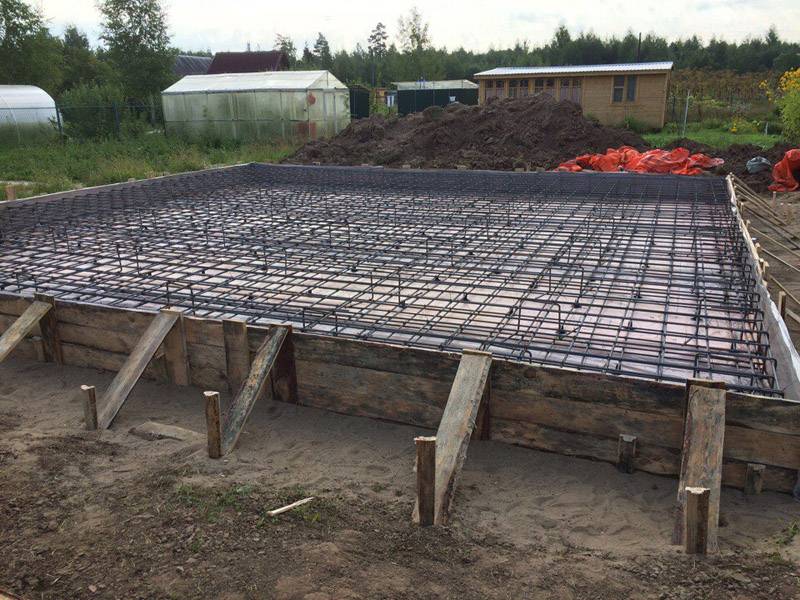

6. На деревянные щиты укладывается готовый металлический каркас. Каркас может изготавливаться непосредственно в момент укладки.
7. По краям будущего фундамента устанавливаются вертикальные деревянные щиты, после чего вся конструкция заливается бетоном. Качество монолитного винтового фундамента зависит от качества и укладки бетона.

Преимущества свайного фундамента с монолитным ростверком

1. Фундамент имеет высокую несущую способность.
2. Фундамент может применяться для строительства дома из штучных строительных материалов – из кирпича, ракушечника, пеноблоков и т.п.
3. Фундамент может применяться на подтопляемых участках.

Изготовление фундамента — ответственная операция, поэтому застройщикам следует обращаться за расчетом фундамента к проектировщикам.

Компания «Сваисад» строит свайные винтовые фундаменты более 15 лет. Компания работает по территории города Санкт Петербург и всей Ленинградской области. Перед тем, как приступать к строительству, Вам следует обратиться к нам и задать интересующие Вас вопросы. Мы выполняем работы в сжатые сроки по умеренным ценам — наш прайс-лист: https://svaisad.ru/prices/.

Другие статьи:

Ремонт фундамента дачного дома

Ремонт свайного фундамента кирпичного дома

Ремонт свайного фундамента зимой

Ремонт свайного фундамента деревянного дома

Возврат к списку

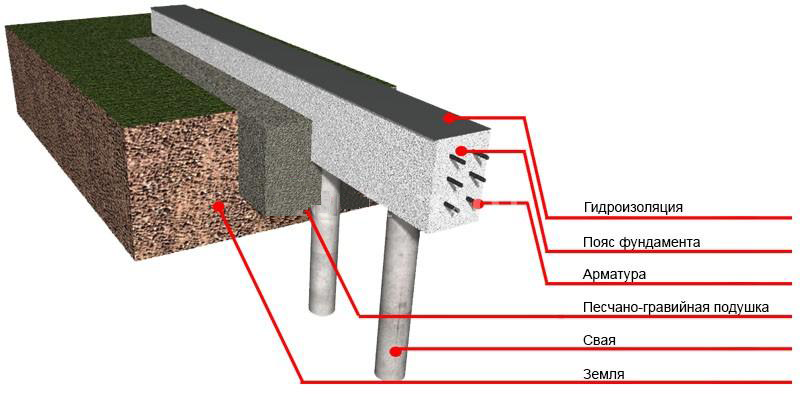

Свайно-ростверковый фундамент — устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

• Деревянных
• Каркасных
• Газо — пенно — бетонных
• Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

• Бетона
• Стали
• Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

• Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
• Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
• Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
• Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
• Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
• Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
• Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
• Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.

Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома.

Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

• Геологическая разведка – анализируется тип и однородность грунта.
• Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.
• Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
• Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
• В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.
• Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

• Формируется каркас для опалубки
• Засыпается песок
• Обязательная закладка пенополистерола.
• Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

• Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
• В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.
• Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

• Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
• Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
• Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

Свайный фундамент с монолитным ростверком: виды и технология строительства

Свайный фундамент с монолитным ростверком хорошо подходит для строительства дома на подвижном грунте. Вертикальные опоры в нем объединены лентой, что делает основание более надежным.

Содержание

1. Характеристика и применение свайного фундамента с монолитным ростверком
2. Разновидности ростверков
3. Высокий
4. Наземный
5. Заглубленный
6. Технология возведения своими руками
7. Плюсы и минусы свайных фундаментов с монолитным ростверком

Характеристика и применение свайного фундамента с монолитным ростверком

Монолитная плита равномерно распределяет нагрузку на сваи

Один из самых распространенных типы фундаментов в малоэтажном частном строительстве. Как и при обычном столбчатом основании, нагрузка от здания в этом случае давит на вертикальные опоры. Это могут быть забивные или винтовые сваи. Последние особенно рекомендуются для неустойчивых почв, заболоченных или глинистых участков. Ростверк помогает перераспределить нагрузку, создаваемую несущими конструкциями.

В отличие от одностоечного фундамента, этот фундамент хорошо подходит для всех видов проблемных грунтов. К ним относятся почвы с высоким залеганием вод, повышенной влажностью или подвижностью, районы с вечной мерзлотой. Монолитные сваи можно устанавливать на участках, где другие виды фундамента (например, ленточный) были бы перегружены. Они также подходят для надежного, стабильного грунта. Однако некоторые ограничения все же есть: для осадочных, скальных и изверженных грунтов, а также тех участков, где имеется скальный или известняковый слой, такой фундамент не рекомендуется.

Деревянные сваи устанавливаются под легкие постройки

Сваи могут быть изготовлены из разных материалов:

• Деревянные опоры устанавливаются под легкие постройки. Вбивать их предполагается вибрационным молотком. Наиболее распространены сваи из сосны, но их можно делать и из других хвойных пород.
• Железобетонные опоры могут иметь круглое или прямоугольное сечение. Они хорошо выдерживают нагрузки, возлагаемые на здание. Опоры полые и полнотелые.
• Сваи металлические винтовые подходят для разных типов грунтов, в том числе для строительства в районах вечной мерзлоты.

Опоры также различаются по своему поведению в земле. В некоторых из них передача нагрузки осуществляется через боковую сторону. Другие сваи проходят через подвижный слой в глубину грунта и передают нагрузку на твердую часть грунта, опираясь на нее.

Строительная смета зависит от типа свай, размеров основания и устройства ростверка. Необходимые расчеты должны быть сделаны заранее.

Разновидности ростверков

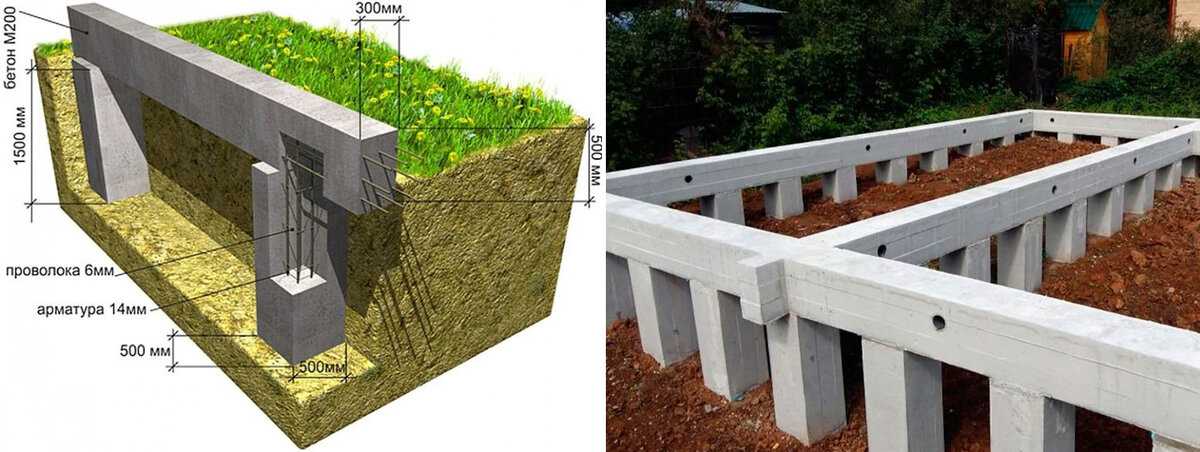

Ростверк высокий на бетонных сваях

Делают ростверк из металлических или бетонных балок. Его функция заключается в связывании вертикальных компонентов фундамента над землей. Расстояние от уровня почвы до ростверка может быть разным. Обычно сваи располагаются равномерно под конструкцией. В некоторых случаях в местах армирования опоры монтируют в скученные «балки».

Высокий

В этом случае базовая плоскость значительно выше земной поверхности. Благодаря простоте монтажных работ такой ростверк используется очень часто. Еще одним преимуществом является то, что он не подвержен давлению почвы. А вот сделать подвал в здании с этим ростверком не получится. Кроме того, при его монтаже необходимо обеспечить качественную гидроизоляцию и утепление.

Наземный

Заглубленный ростверк на железных сваях

Здесь плоскость находится вровень с землей. В эту группу также попадают случаи, когда она лишь немного возвышается над ним.

Заглубленный

В этом случае верхняя плоскость конструкции располагается ниже поверхности почвы. Это самый трудоемкий в реализации вид ростверка, ввиду сложности создания под ним свободного зазора.

Технология возведения своими руками

Монтаж и усиление свайного фундамента с монолитным ростверком можно выполнить, даже не имея большого опыта строительных работ. Заранее нужно изучить требуемые ГОСТы, подготовить чертежи, описывающие, как конструкция должна выглядеть в разрезе. Количество задействованных свай зависит от массы здания и нагрузки, создаваемой плитами.

Последовательность работ:

1. С помощью ручного бура создаются скважины необходимой глубины, в которых будут располагаться сваи. Поскольку инструмент имеет регулируемую длину стержня, его можно эксплуатировать при разных уровнях погружения (до 5 м).
2. Трубы кровельные изготавливаются диаметром, аналогичным диаметру колодцев. Они будут служить опалубкой. Длина труб должна быть на 0,3 м больше глубины колодцев. Верх изготовлен из трехслойного материала и обвязан отрезками проволоки.
3. Полученные трубы монтируются в просверленные отверстия. Если на дне последней находится немного воды, на это можно не обращать внимания, но если она больше 0,25 высоты, то перед установкой опалубки жидкость откачивается насосом.
4. Каркас готовится из арматуры. Проще всего его сделать из трех прутьев сечением 0,7 см, скрепленных проволочной стяжкой. Каркасные конструкции устанавливаются в колодцах.
5. Бетонный раствор готовят с помощью миксера и порциями заливают в опалубку. Каждый слой утрамбовывается вибратором.
6. Приступают к установке ростверка. Между сваями выкапывается траншея такой ширины, чтобы туда можно было установить опалубку. Минимальная глубина 0,3 м. Ни в коем случае нельзя заливать бетонную смесь в траншею без каркаса опалубки.
7. На дно насыпается 0,1 м песка и поверхность выстилается гидроизоляцией из рубероида. Между столбами монтируется опалубка.
8. Арматура устанавливается выше границы поверхности на 3 см.

После заливки бетонный раствор необходимо увлажнить, чтобы не треснул

Поверхность залитой смеси следует время от времени слегка увлажнять. Начиная со следующего дня в течение недели его каждый день поливают водой. Так состав лучше набирает силу. Через 3 недели опалубку можно демонтировать. При этом песчаная подушка под лентой ростверка убирается. В результате получается мостовидная конструкция между опорами. Оставляют воздушную прослойку на случай расширения грунта зимой.

Если вместо железобетонных свай выбрать металлические винтовые, монтажные работы будут еще проще. Опоры ввинчиваются в землю на глубину, указанную в чертежах конструкции. Резьбовые части должны находиться ниже отметки замерзания. Начинать закручивать сваи нужно с углов здания. Важно следить за тем, чтобы они располагались строго вертикально.

Установленные опоры обрезаются болгаркой до одного уровня. Для предотвращения коррозионных процессов в полость свай заливается железобетонная смесь. Затем привариваются оголовки и монтируется ростверк. Для удобства строительства его можно сделать из хорошо обработанного бруса. Для более массивной постройки подойдет металлический ростверк или железобетонная лента.

Плюсы и минусы свайных фундаментов с монолитным ростверком

Этот вариант основания хорош тем, что используется на большинстве типов грунтов, в том числе мерзлых и подвижных. Конструкция легко и быстро монтируется и обладает отличными несущими качествами. Устроить его обустройство можно даже в холодное время года.

Недостатками конструкции являются невозможность устройства утепленного подвала и необходимость специальных инструментов для монтажа. Если используются винтовые сваи, их нельзя проверять на повреждения.
