Монолитная плита с ростверком: высокая надежность в любых условиях

Одним из наиболее популярных в последние годы вариантов является свайно ростверковый фундамент, который благодаря особенностям конструкции может устанавливаться на самые разные грунты.

Строительство фундамента такого типа состоит из нескольких этапов. После проведения земляных работ устанавливаются сваи, которые в данном случае исполняют роль основных опор и располагаются в местах, которым характерна наибольшая нагрузка: под углами здания и в местах пересечения простенков. Далее укладываются слои тепло- и гидроизоляции, монтируется опалубка для плиты и ростверка, выполняется монтаж каркаса из арматуры. Финальный этап – заливка бетоном – должен быть выполнен в беспрерывном режиме для обеспечения монолитности конструкции.

При правильном выполнении всех процессов, монолитно ростверковый фундамент будет демонстрировать превосходные показатели прочности и устойчивости даже при значительных нагрузках. Но, с другой стороны, неточности в расчетах или ошибки исполнения могут в самом скором времени негативно отразиться на прочности фундамента, поэтому доверять такие работы следует исключительно профессиональным исполнителям.

Цена строительства монолитной фундаментной плиты с ростверком (цоколем)

Размер плиты

150 мм

200 мм

250 мм

300 мм

400 мм

359 030

380 840

403 650

425 460

470 080

428 980

458 570

488 160

516 750

575 930

524 780

563 680

601 590

640 510

718 310

624 710

672 930

721 150

769 380

864 830

739 310

799 390

859 470

918 560

1 038 730

847 890

918 840

990 780

1062 720

1 206 610

1 018 720

1 106 060

1 191 410

1 276 740

1 447 420

1 153 140

1 252 880

1 352 620

1 452 360

1 651 840

1 319 670

1 432 810

1 547 940

1 661 080

1 889 350

В стоимость входят следующие работы с материалами:

• Геодезическая разбивка, разметка, вынос высотных отметок
• Механизированная выемка грунта с перемещением до 40 метров с планировкой или погрузкой на самосвалы (глубина выемки 300 мм)
• Укладка нетканного геотекстиля
• Устройство песчаной подушки под фундамент 300мм, послойное уплотнение с проливкой
• Установка закладных инженерных коммуникаций (вода, канализация)
• Монтаж/демонтаж опалубки
• Укладка пленки п/э технической
• Вязка (без сварки) арматурного каркаса плиты из стальной арматуры Ф12 АIII ш 200*200 в 2 слоя и ростверка из Ф16AIII ш 200
• Бетонирование плиты с ростверком (цоколем) с уплотнением глубинными вибраторами и уходом за бетоном

В стоимость строительства плитного фундамента входит доставка необходимых материалов в радиусе 30 км от КАД.

При необходимости, дополнительно выполняем работы по монтажу дренажных систем, устройству оклеенной гидроизоляциии и теплоизоляции плит, а также бурим скважины на воду, монтируем очистные станции, строим и отделываем дома под ключ и и т.п.

* Цены материалов взяты по состоянию на 12.01.2020 г. Прайс лист носит ознакомительный характер и не является публичной офертой. Конечная стоимость определяется на основе геологии, проекта и сметного расчета. На стоимость строительства могут влиять такие параметры, как удаленность, наличие на участке водоснабжения и электричества, наличие подъездов, наличие уклонов участка, некоторые другие. Цена зависит от количества необходимых подготовительных грунтовых работ, высоты грунтовых вод, массы и толщины стен будущего дома и материала перекрытий, прочих параметров.

Плитный фундамент с ростверком: оптимальное решение для обустройства цоколя

При строительстве дома, особенно на проблемных грунтах, одним из лучших вариантов для обеспечения прочности основания является устройство плитного фундамента с цоколем. Суть данного метода заключается в следующем: монолитная плита с ростверком опускается вниз относительно кромки грунта на требуемую глубину. За счет монолитного основания нижняя кромка здания поднимается до нужной высоты, которая сведет к минимуму влияние грунтовых вод и осадков на стены дома. К преимуществам выбора фундамента с ростверком следует отнести возможность обустройства цоколя с увеличением общего уровня надежности основания.

Относительным недостатком является сравнительно высокая цена обустройства такого основания. Однако если учесть, что фундамент строится один раз на много десятилетий вперед – то рассуждать об экономии в тех случаях, когда речь идет о надежности и безопасности жилья, несколько неуместно.

Строительная компания Эталон оказывает профессиональные услуги по обустройству фундаментов любых типов. Предварительные расчеты производятся опытными инженерами, что исключает любые неточности на этапе проектирования и строительства. Непосредственный монтаж фундамента выполняется с полным соблюдением техпроцессов, соответствующих каждому из этапов.

Ответственный подход и применение для выполнения работ качественных материалов, оборудования и оснащения гарантируют превосходные показатели надежности и долговечности готовой основы объекта.

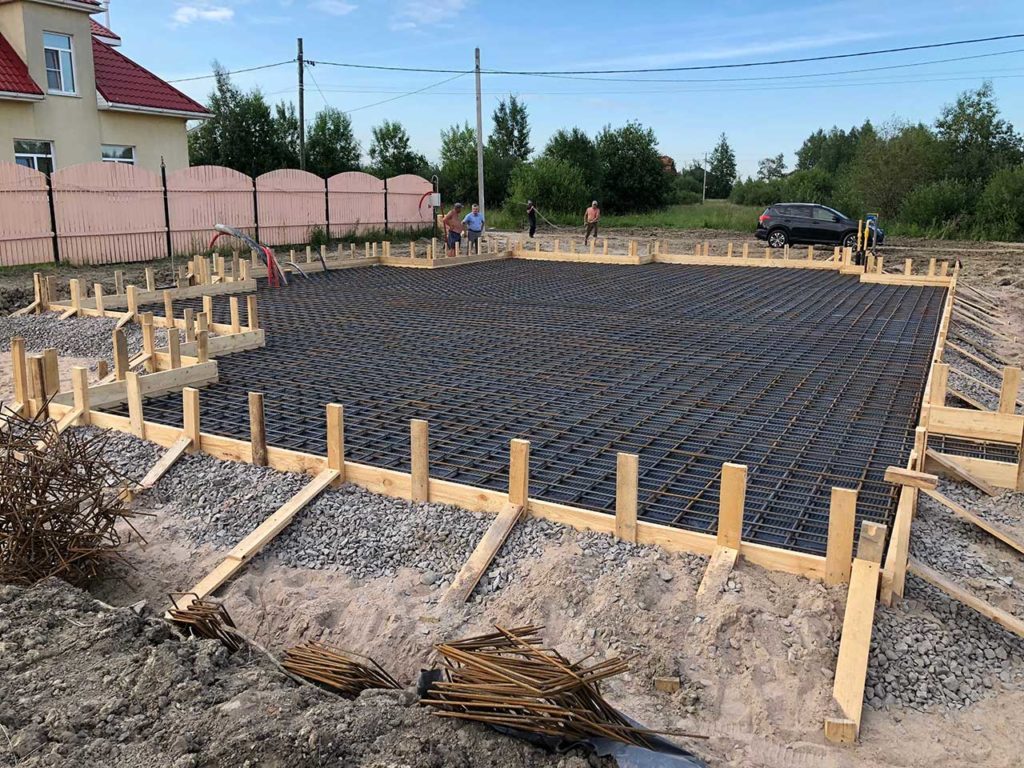

Примеры наших работ

что это такое, разновидности, преимущества, изготовление

Дата: 24 декабря 2018

Просмотров: 5475

Содержание

• Что это такое?
• Разновидности по высоте
• Преимущества
• Подготовительный этап
• Процесс изготовления ростверка
• Как сделать плиту?
• Заключение

Сегодня используют много различных видов фундамента, каждый из них отличают свои особенности, преимущества и недостатки. Наиболее надежным вариантом считается монолитная плита с ростверком – она разрешает возводить высотные здания даже на зыбкой неустойчивой почве, что раньше считалось невозможным. Рельеф местности не играет никакой роли, если фундамент – плита с ростверком.

Что это такое?

Свайно-ростверковый фундамент с конструктивной точки зрения выглядит просто – это сваи и плита-монолит. Нагрузка на плите распределяется равномерно, из-за чего ее величина может быть очень внушительной. Если кратко сформулировать задачи, которые выполняет плитный ростверк, получаем следующий перечень:

• соединить между собой сваи;
• равномерно распределить нагрузку по всему основанию;
• жестко зафиксировать сваи, чтобы исключить вероятность их передвижения;
• исключить вероятность того, что произойдет усадка фундамента.

Схема устройства свайного фундамента с ростверком

Ростверк на монолитных плитах может принадлежать к одному из трех типов:

• металлический – для соединения свай используют швеллерную или двутавровую балку, при этом размер сечения зависит от назначения стен. У несущих стен сечение больше, у любых других – меньше. Этот вариант требует серьёзных денежных затрат, поэтому применяют его нечасто;
• бетонный – он применяется только для несущих стен. В вырытые траншеи устанавливают сваи, в случае необходимости подрезают их, выполняют заполнение ПГС, после чего подвязывают арматуру и делают опалубку;
• подвесной – он выглядит так же, как и бетонный, однако плиту кладут прямо на сваи. Монолитная плита с ростверком в этом варианте так же требует армирования и прокатного профиля.

Фундамент плитный железобетонный с монолитным ростверком

Иногда, когда речь идет о постройке небольшого здания, плитный ростверк допускает установку на деревянные брусья. Однако в этом случае стоит убедиться, что они справятся с планируемой нагрузкой. Наиболее распространенным является классический вариант, когда сваи сверху накрывают монолитной плитой.

В процессе установки следует помнить о том, что бетонный плитный ростверк можно устанавливать только при температуре выше нуля. В противном случае он быстро даст усадку, что, разумеется, крайне нежелательно.

При этом специалисты рекомендуют не экономить на качестве и количестве бетона – от этого будет зависеть надежность и долговечность всей конструкции. Сама технология изготовления выглядит просто – в опалубку с арматурой заливают бетон. Однако при этом следует позаботиться о грамотно подобранном составе смеси и о достаточном ее количестве.

Ниже на схеме показано, как устроен монолитный плитный ростверк, и из каких элементов он состоит.

Сама по себе железобетонная плита является достаточно качественным основанием, а если ее использовать совместно с ростверком, который воспринимает большую часть усилий на себя, получается просто прекрасное основание

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

• Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
• Нулевой – этот вариант по высоте соответствует уровню почвы.
• Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Независимо от того, какой вариант вы выбираете для своего дома, вам понадобится серьезно потратиться на теплоизоляцию пола нижнего этажа. В противном случае зимой придется мерзнуть. Обустройство погреба в таких домах практически невозможно.

Преимущества

Здесь мы попробуем объединить в один список все преимущества, которые выделяют ростверковый вариант на монолитных плитах среди других видов фундамента:

• множество вариантов применения в практически любых условиях;

Предназначение ее состоит в том, чтобы распределять нагрузку на остальную часть основания максимально равномерно

• высокая надежность;
• долговечность – срок службы составляет более 70 лет;
• отсутствие необходимости учитывать особенности рельефа;
• доступная цена;
• универсальность;
• возможность справиться своими силами без привлечения специалистов.

Использование плиты с ростверком

Подготовительный этап

Перед тем, как приступить к работе по заливке монолитной плиты с ростверком, соберите инструменты и материалы, которые вам понадобятся в процессе:

• лопата;
• тачка;
• пилы – ручная и болгарка;
• измерительный инструмент;
• сварочное оборудование;
• бетономешалка;
• столярный инструмент;
• шнуры разметочные;
• сваи – их количество рассчитывается таким образом, чтобы обеспечить равномерность нагрузки.

Теперь можно приступать к подготовительным процедурам:

• Сначала выройте котлован – вряд ли это стоит делать вручную, лучше воспользоваться услугами экскаватора. При этом проследите, чтобы экскаваторщик аккуратно вынимал грунт и соблюдал точные размеры.
• Установите сваи в заранее намеченных местах.
• Приступайте к заливке свай цементным раствором – помните о необходимости подушки из песка и гидроизоляции. В качестве гидроизоляции используют специальные оклеечные, обмазочные и проникающие вещества.

После всего этого подготовку можно считать завершенной – остается лишь заключительный аккорд в виде засыпки котлована. Вам придется справляться с этой задачей вручную – использовать для этого специальную строительную технику нельзя.

Процесс изготовления ростверка

Схема устройства ростверка.

Устройство ростверка столбчатого фундамента

После того, как вы закончили заниматься подготовкой, можете заняться ростверком. Предполагается, что вы заранее позаботились о том, чтобы разработать проект – дальше действуете в строгом соответствии с его требованиями:

• начинайте сбивать опалубку – для этого используйте столярный инструмент и гвозди, а также доски и деревянные брусья;
• снаружи установите дополнительные подпорки для опалубки, чтобы не произошло никаких неприятных сюрпризов в тот момент, когда будете заливать в нее бетон – она может попросту развалиться;

Монолитная плита с ростверком подразумевает наличие арматуры и швеллера

• для заливки бетона используйте бетономешалку – это даст более высокое качество и надежность конструкции;
• после заливки дождитесь затвердевания бетона – специалисты говорят, что на это уйдет около пяти – семи дней. Теперь можно заняться изготовлением монолитной плиты.

Если на строительном участке высокий уровень грунтовых вод, в раствор можно добавлять специальные добавки, которые сообщат бетону дополнительные гидрофобные характеристики.

Как сделать плиту?

Теперь мы рассмотрим процесс изготовления плиты-монолита. Пошагово он выглядит следующим образом:

После заливки бетон через два часа принято накрывать пленкой. Если на улице очень жарко, то периодически снимайте пленку и поливайте бетон водой, чтобы избежать образования трещин на поверхности.

Через неделю бетон станет полностью твердым – этот момент будет собой знаменовать окончание работ по изготовлению фундамента с ростверком. В качестве последнего этапа здесь после снятия опалубки выполняется процедура гидроизоляции монолита – для этого обычно используют обмазывание битумными мастиками.

Заключение

Монолитная плита с ростверком на сегодняшний день является наиболее популярной разновидностью фундамента. Ее устанавливают на местности с любым рельефом и любым типом почвы – при этом обеспечиваются высокие показатели надежности и долговечности. Конструктивные особенности позволяют полностью исключить вероятность просадки, что гарантирует надежность и безопасность постройки.

Технология изготовления монолита с ростверком выглядит несложно – она по силам даже новичку. Это разрешает использовать такой тип фундамента при постройке частных домов, сокращая таким образом денежные расходы на услуги специалистов.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Фонд

гриляжей | Типы ростверкового фундамента

Важный момент

1

Ростверковый фундамент

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой нагрузки поверх слоя бетона для распределения большая площадь является основой для гриля.

Используется в основании колонн. Эти слои завернуты в бетон и находятся под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и подмостей колонн с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет большие нагрузки на большие площади.

Также читайте: Укладка свай для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы ростверкового фундамента

Здесь представлены два различных типа ростверковых фундаментов.

• Фундамент стального ростверка.
• Деревянный фундамент для гриля.

1. Фундамент стального ростверка

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в один или два слоя. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как прокатные стальные балки.

Минимальное покрытие 10 см сохраняется на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо проверить правильность уплотнения и образование непроницаемого слоя толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут привести к коррозии. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубчатых разделителей.

Затем заливаем бетон между и вокруг балок первого слоя. После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные опоры соединяем с верхним слоем с помощью опорной плиты, боковых уголков и усиливающей пластины.

Эти соединительные элементы также заделываются в бетон для придания жесткости соединению.

Также читайте: Разница между основанием и фундаментом | Что такое фундамент и фундамент

2.

Деревянный ростверковый фундамент

Деревянный фундамент предусмотрен для каменных стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен в затопляемых районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН/м2.

Деревянные доски и деревянные балки используются вместо стальных балок. Между стыками тимберса нет бетона.

Однако нижний бетон, поставляемый в стальной сетке, заменен деревянной платформой, построенной из деревянных досок.

Выемка основания ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается вплотную, без зазора между ними.

Над этим слоем под прямым углом размещается деревянная балка того же сечения, что и деревянная стойка.

Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстый, простирающийся на всю ширину основания стены, на котором построена кладка стены.

Также читайте: Что такое Raft Foundation | Тип фундамента | Деталь фундамента плота

Ростверковый фундамент Проект

Для проекта решетчатого фундамента необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить площадь основания, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки. Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определяет размеры балок, необходимые для того, чтобы выдерживать изгибающие моменты и силы сдвига.

Сетку нельзя заключать в бетон и по порядку, так как совместное действие балки и бетона будет деморализовано. Метод строительства и нагрузки должен быть совместим с потребностями проекта

Также прочтите: Двутавровая балка против двутавровой | Что такое двутавровая балка | Что такое двутавр

Особенности ростверкового фундамента

1. Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай.
2. Чаще всего этот фундамент организуется как монолитная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией (стальной фундамент для гриля).
3. Между балками ростверка предусмотрен минимальный зазор около 800 мм (8 см), чтобы бетон можно было легко заливать и правильно уплотнять.
4. Поскольку бетонное заполнение  не несет нагрузки, оно удерживает балки на месте и предотвращает их коррозию.
5. Глубина бетона под нижним ярусом
   составляет не менее 150 мм (15 см).

Монтаж фундамента ростверка

Этапы монтажа фундамента под ростверк показаны ниже:

1. Сначала для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот гриль, потому что он более надежный.
2. Опалубка из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Расстояние между каждой сеткой должно составлять от 15 до 30 см.
3. В опалубке мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть одинаковым.
4. Затем арматура соединяется с той же соединительной проволокой, которая использовалась ранее.
5. Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Соединения должны располагаться на высоте от 25 до 30 мм, чтобы они были полностью погружены в бетон. Бетон необходимо заливать с осторожностью, чтобы избежать нежелательных полостей. 6. После шпаклевания поверхности ее следует выровнять и оставить сохнуть. После высыхания опалубку можно снять. Фундамент уже готов.

Преимущества ростверкового фундамента

1. Требует меньше времени и материалов для монтажа.
2. Уменьшает отвод тепла от дома с помощью фундамента, так как не наносится на мерзлый грунт.
3. Снижает уровень вибрации дома (очень актуально, если дом построен близко к автомагистралям).
4. Процесс монтажа ростверка требует меньше времени и материалов.
5. Этот тип фундамента может использоваться для значительных сооружений, таких как опоры колонн и строительные леса.
6. Способен трансформировать нагрузку на большую площадь.

Недостатки ростверкового фундамента

• Требуется установка свай на достаточно большую глубину.
• Пространство под решеткой должно быть заполнено и отапливается.
• Необходимы раскопки большей площади, что увеличивает стоимость раскопок.
• На него воздействует большая подъемная сила.
• Выравнивание колонн в этом типе фундамента может немного измениться.

Краткое примечание

Фундамент для ростверка

A  Фундамент для ростверка  – это тип фундамента  , который часто используется в основании   колонны. Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Что такое ростверковый фундамент?

Фундамент , состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на обширной площади,  Фундамент ростверка . Он используется в базе столбцов. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Является ли Фундамент Грильяж глубоким фундаментом?

Ростверковый фундамент  учитывается, когда фундамент глубина ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт. Более того, ростверковый фундамент может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Грильяж — это код фундамента?

Фундамент ростверковый  является наиболее экономичным фундамент  в случае передачи больших нагрузок от колонн на грунт малой несущей способности. Тип фундамента часто используется в основании колонны.

Что такое деревянный ростверковый фундамент?

Фундамент использует деревянных досок и деревянных балок вместо стальных балок. Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень низкая, и где стальные балки могут подвергаться коррозии из-за грунтовых вод.

Как сделать ростверковый фундамент?

Порядок строительства ростверкового фундамента следующий.

1. Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
2. По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
3. Затем заливают бетоном пространство между двутаврами. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
4. Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
5. Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Что такое Ростверковая балка?

Ростверк Фундамент состоит из нескольких слоев  балок , обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт.

Что такое стальной ростверк?

Стальной ростверк Фундамент состоит из стальных стыков или балок, расположенных в один или два яруса. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок , структурно известных как прокатные балки из стали .

Что такое Ростверк в машиностроении?

Фундамент, состоящий из двух или более ярусов близко расположенных балок из конструкционной стали, опирающихся на бетонный блок, причем каждый ярус расположен под прямым углом к ​​нижнему.

;

Фундамент для ростверка – типы, преимущества и недостатки

от Civil Lead

Содержание

Ростверковый фундамент

Ростверковый фундамент из двух или более двухъярусных балок, расположенных под прямым углом для равномерного распределения нагрузки по большой площади.

Фундамент из двух и более двухъярусных балок, уложенных друг на друга в слое бетона для распределения нагрузки на большую площадь, относится к Ростверковому фундаменту.

Подходит, когда нагрузка, передаваемая колонной или стеной, велика, а несущая способность грунта недостаточна.

Это также помогает избежать необходимости глубокой выемки фундамента. Он предусмотрен в основании колонны.

Балка ростверка одного яруса расположена перпендикулярно балкам ростверка второго яруса, и эти ярусы балок залиты бетоном.

Как правило, этот тип фундамента подходит для колонн, опор и лесов массивных конструкций.

Фундамент и ростверк внешне похожи, но функция у них разная. Фундамент передает нагрузку от конструкции на землю, а ростверк распределяет большую нагрузку по широкой площади грунта.

Типы ростверкового фундамента

В зависимости от материала существует два типа ростверкового фундамента.

• Стальной ростверк
• Деревянный ростверк

Фундамент стального ростверка

Этот фундамент состоит из одного или двух ярусов ССЖ (стальных прокатных соединений), залитых цементным бетоном. RSJ, используемые в этом фундаменте, также известны как балки ростверка.

В этом фундаменте глубина ограничена от 1 м до 1,5 м, а ширина значительно увеличена, чтобы давление на грунт находилось в допустимых пределах.

Обычно этот фундамент имеет ограничения, сооруженные путем обеспечения двухъярусных балок RSJ или ростверка. Направление балок ростверка одного яруса перпендикулярно балкам ростверка второго яруса.

Ростверковый фундамент может состоять только из одного яруса, когда стена не несет большой нагрузки.

Нагрузка, воспринимаемая стальной стойкой или стеной, сначала передается на верхний ярус балок, затем на второй ярус, лежащий ниже верхнего, и, наконец, на грунт под фундаментом.

Для удержания балок ростверка каждого яруса в заданном положении используется распорка диаметром 30 мм или трубный разделитель 25 мм.

Минимальный зазор между полками соседних балок должен быть не менее 8 см, чтобы облегчить укладку и укрепление бетона.

Максимальный зазор между полками соседних балок должен быть ограничен 300 мм или 1,5-2-кратной шириной полки, в зависимости от того, что меньше.

Если расстояние между балками превышает максимальное заданное расстояние, вероятно, что бетон между балками не будет действовать монолитно с балками, что может стать причиной разрушения фундамента.

Минимум бетонное покрытие толщиной 100 мм сохраняется по всей открытой поверхности балок и по концам для защиты балочных балок от коррозии. Бетонное покрытие под нижний ярус балок должно быть не менее 150 мм.

  См. также  -   Плотность цемента, песка и заполнителя, насыпная плотность заполнителя

Деревянный ростверк Фундамент

Фундамент

Деревянные бревна, бревна, бревна, фундамент из бруса и бревна. выдерживать большие нагрузки на слабых грунтах. Этот фундамент подходит для грунта, который всегда остается

заболоченный .

В этом фундаменте не используется бетонный блок, а вместо него используется деревянная платформа, состоящая из деревянных досок толщиной от 50 мм до 75 мм, установленных вплотную друг к другу.

Над этой платформой расположен нижний ярус брусьев размером около 80 мм × 120 мм, покрывающий всю длину и ширину прямоугольной платформы.

Наконец, массивное бревно используется в центре бруса нижнего яруса, а деревянные колонны размещаются по центру над ним, как показано на рисунке.

Нагрузка от деревянной колонны передается на нижний ярус бруса через массивные бревна, расположенные непосредственно под колонной.

Наконец, нижний ярусный брус передает всю нагрузку на грунт основания через деревянную платформу.

Иногда под капитальными стенами могут применяться деревянные ростверковые фундаменты. Но в таком случае древесину необходимо оберегать от возможного вредного воздействия.

  См. также  -   Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Особенности ростверкового фундамента

Ростверковый фундамент позволяет соединить весь фундамент в единую конструкцию и равномерно распределить нагрузку дома.

Преимущественно это монолитная железобетонная конструкция, прочность которой придает металлический каркас.

Расчет фундамента ростверка

• Для целей проектирования необходимо рассчитать нагрузки и моменты надстройки.
• Теперь рассчитайте требуемую площадь основания с подходящим допустимым давлением на грунт для нагрузки конструкции.
• По этому значению мы можем определить количество и размеры балок для каждого слоя ростверка.
• Поможет определить размеры балок, необходимые для сопротивления поперечным силам и изгибающим моментам.
• Методы загрузки и строительства должны соответствовать требованиям проекта.

Практический пример проектирования ростверкового фундамента зрительного зала

Технология устройства ростверкового фундамента

Фундамент ростверка из стальных или деревянных соединений, установленных ступенчато. Он распределяет нагрузку по широкой площади земли.

• Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Укладывается и уплотняется слой бетона пропорцией 1:2:4 или 1:1,5:3 толщиной от 23 до 30 см.
• По этому бетонному основанию укладываются стальные двутавровые балки с подходящими интервалами от 45 до 90 см. Длина этой двутавровой балки равна ширине фундамента.
• Затем заливают бетоном пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
• Снова заливают бетоном внутреннее пространство, чтобы заполнить его.
• Теперь закрепите стальные стойки, соединив их с опорной плитой. Косынка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляются в бетоне.

Фундамент-ростверк обычно используется для тяжелых зданий, таких как ратуши, башни и заводы.

  Также прочтите  -   Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

Преимущества ростверка

• Процесс монтажа простой и быстрый.
• Сталь, используемая в стальных ростверках фундаментов, может использоваться повторно несколько раз, что делает ее экологически чистой.

  No related posts.
