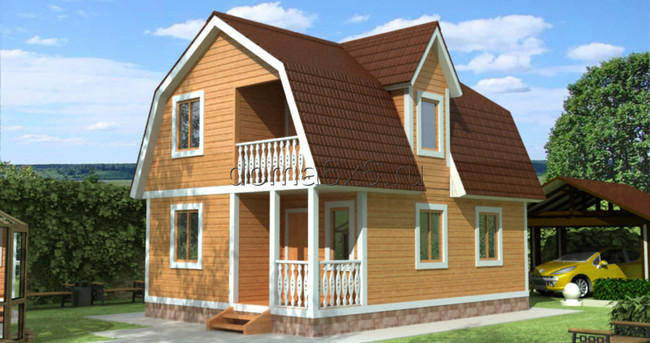

Дом с мансардой под ломаной крышей
Источник pinterest.ru

Ломаная крыша: особенности устройства

Тенденцией современного строительства является стремление повысить функциональность дома без потери внешней привлекательности. Ломаная конструкция полностью отвечает этим потребностям: она не только преображает облик постройки, но и позволяет рационально использовать подкровельное пространство. По этой причине, несмотря на усложнение сооружения, ломаные кровли все чаще украшают загородные коттеджи.

Ломаная крыша является производной от привычной двухскатной крыши. В отличие от последней, каждый скат ломаной конструкции имеет линию изгиба, на которой происходит изменение угла наклона. Благодаря этой детали количество скатов удваивается, а фронтон (боковая вертикальная поверхность между скатами, обычно имеющая треугольную форму) становится пятиугольным. Такое изменение отражается на стропильной системе ломаной крыши. Она становиться более сложной, появляются нижние и верхние стропила, а кровля характеризуются следующими параметрами:

• Нижние стропила. Задают более крутой угол, не меньше 60°.

Принципиальная схема ломаной крыши
Источник mirhat.ru

• Верхние стропила. Для них выбирается угол порядка 30°.
•
  Расположение скатов. Опорой скатов могут служить стены постройки или балки перекрытия, продолженные за стены.

Все эти изменения нужны для того, чтобы сделать площадь чердака максимальной. Получившееся пространство используется обычно для оборудования мансарды, отчего такая конструкция получила название мансардной крыши. Распространенный в частном домостроении дом с ломаной крышей и верандой считается наиболее удобным для проживания; крыша в таких постройках снабжается следующими дополнительными элементами:

• Окна. Актуальны энергосберегающие окна с безопасным стеклопакетом (с внутренним ламинированным стеклом триплекс).

Окна различного типа в ломаной кровле
Источник pinterest.es

• Балкон или терраса. Неплохой способ увеличить уровень комфорта и полезную площадь мансарды. Решение обзавестись этой эффектной деталью потребует усложнения конструкции и дополнительных расчетов на прочность.

Дом с террасой на мансардном этаже
Источник makika.ru

• Эркер. Оригинальное архитектурное решение, которое украшает постройку и также расширяет жилую площадь. Обычно эркер стремятся остеклить по максимуму, чтобы увеличить естественное освещение мансарды.

Дом с эркером
Источник klub-masterov.ru

• Кукушка. Свое название эта деталь получила из-за сходства с известными настенными часами. Кукушка имеет сопряженную с главной, отдельную стропильную систему. По форме различают одно- и двускатную конструкцию, а также вальмовую и арочную; последнюю можно встретить на домах в стиле альпийского шале.

Двускатная кукушка
Источник memphite.com

Ломаная крыша: достоинства и недостатки

Прежде, чем сделать выбор в пользу данной кровли, стоит познакомиться с ее плюсами и минусами. К достоинствам относятся следующие качества:

• Вы получаете дополнительное жилое помещение, что особенно ценно для небольших участков, где приходится экономить каждый метр территории.
• Вы получаете помещение удобной формы, в котором (в отличие от двускатной кровли) легко размещается габаритная мебель. При желании дополнительные скрытые шкафы можно разместить в мертвых зонах (между скатами и стенами).
• Мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья.
• Грамотно сконструированная мансарда сокращает теплопотери, что означает экономию энергоресурсов.
• Облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.

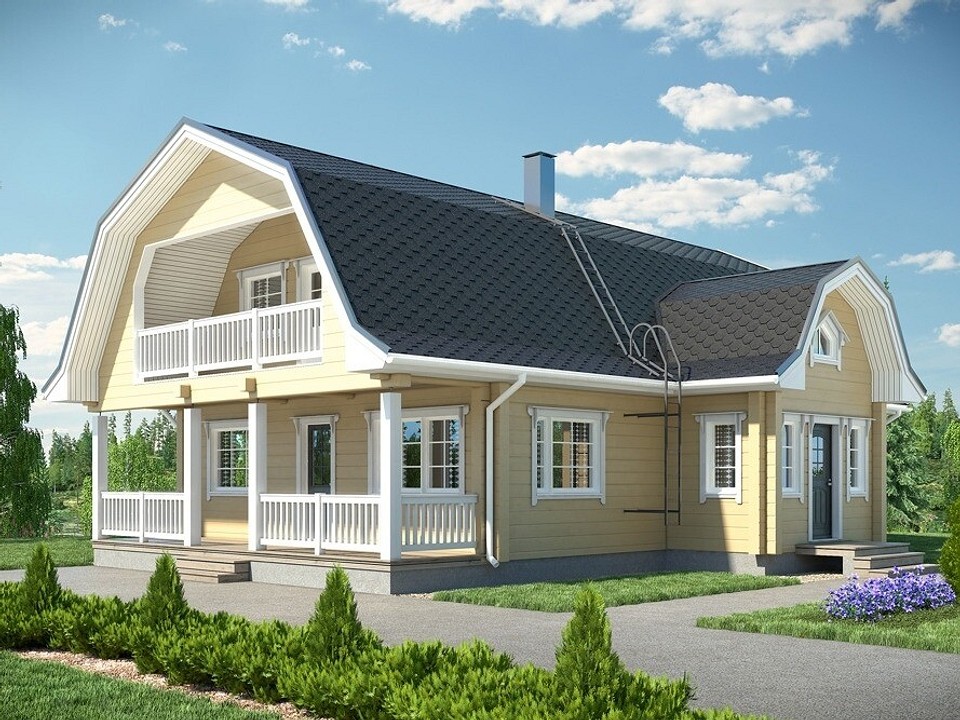

Ломаная крыша в классическом стиле
Источник 123rf.com

К негативным сторонам ломаной кровли относятся следующие факты:

•
  Финансы. Ломаная кровля обойдется в большую сумму, чем двускатная, так как потребуется больше древесины и материалов для кровельного пирога.
• Ограничения использования. Подобная кровля — не лучшее решение для регионов со снежными зимами. Снег на окнах, расположенных под наклоном, не дает солнечному свету проникать в мансарду. Если крыша сконструирована с ошибками, снег забивается под конек или на линии излома скатов, и накапливается внутри.
• Важность вентиляции. Недостаток вентилирования ведет к скоплению конденсата в слое теплоизоляции и ускоренной изнашиваемости стропильной системы.

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

•
  Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.

Дом с гаражом и мансардой под односкатной кровлей
Источник yellowhome.ru

• Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.

Мансарда под двускатной крышей
Источник mydomplus.ru

• Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».
•
  Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).

Проект дома с ломаной мансардной крышей
Источник houzz.com

• Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.
•
  Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Смотрите также:
Контакты строительных компаний, которые предлагают услугу ремонта кровли.

Мансарда под ломаной крышей: выгодно или нет

На первый взгляд, устройство мансардного этажа под ломаной кровлей — выгодное предприятие, поскольку можно сэкономить на возведении стен и одновременно получить дополнительную площадь. Это утверждение является верным наполовину; сэкономленные средства будут потрачены на другие составляющие, в число которых входит:

•
  Стропильная система. Чтобы построить ломаную крышу из досок и других пиломатериалов, необходимо оценить стоимость сооружения. На итоговую смету будет влиять тип выбранной вами конструкции и местные расценки на пиломатериалы. Лучшим выбором станут пиломатериалы из хвойных пород деревьев с влажностью 18–22%.
• Составляющие кровельного пирога. Если вы планируете жилую мансарду, на утеплении, гидро- и пароизоляции сэкономить не получится. Для поддержания в помещении надлежащей температуры потребуется приличный утепляющий слой (нормы СНиП для европейской части России предусматривают слой минваты от 20 см).

Видео описание

О доме с мансардой и балконом в следующем видео:

• Окна. Используются два типа оконных пакетов — вертикальные и в плоскости кровли. Окна, расположенные под наклоном, обходятся дороже, чем окна в доме в полтора-два раза; они снабжаются усиленной рамой поворотного типа и стеклом, способным выдержать снежный покров. Их установка также обойдется дороже, поскольку необходимо обеспечить герметичность проемов и подумать об снегозадержателях над каждым окном. Для слуховых окон потребуется отдельная стропильная система, усложняющая рельеф крыши и делающая дороже монтаж.
•
  Выбор кровельного покрытия. Популярные материалы на металлической основе (металлочерепица или профлист) — не самый лучший выбор для обустройства подобной конструкции. Кровля, покрытая металлом, характеризуется высокой теплопроводностью и сильным эффектом барабана в дождливую погоду. Эти особенности заставят вас использовать дополнительную тепло- и звукоизоляцию, что, вполне ожидаемо, приведет к дополнительным тратам.

Мансардные окна предназначаются для вентиляции или выхода наружу
Источник eadone.org

Может показаться, что строительство ломаной мансардной крыши — не настолько дешевый вариант, как виделось вначале. Однако реальная экономия все же существует и выглядит следующим образом:

•
  Экономия на фундаменте. Так как мансардный этаж легче полноценного, фундамент закладывается менее мощный, чем для двухэтажного дома. Поскольку затраты на фундамент могут составлять до 25-30% стоимости строительства, то и выигрыш будет ощутимым.
• Экономия на кровельном материале. Покупая более дорогое кровельное покрытие, вы сможете сэкономить на начинке кровельного пирога; правда, для этого придется просчитать не один вариант.
• Отложенное строительство. Нередко для стропильной системы приобретают пиломатериалы высокой влажности. Если крышу собрать сразу, влага начнет впитываться в теплоизолирующий слой, что не опасно для грамотно собранного пирога, но принесет проблемы кровле, выполненной с нарушениями. Отложенный ввод в эксплуатацию позволит древесине как следует просохнуть, что снизит количество проблем в будущем.

Видео описание

О мансардных окнах в следующем видео:

Нюансы расчета мансардной кровли

Расчет крыши решает несколько задач:

•
  Расчет стропильной системы при строительстве. Особенно важен при наличии дополнительных деталей — окон, балкона, выхода на крышу, террасы. Такие детали увеличивают нагрузку на стропила, и конструкция нуждается в корректировке.
• Расчет стропильной системы при реконструкции. Переделка нежилого чердака в мансарду ограничивается размерами существующей постройки. Для всех несущих элементов потребуется грамотный расчет их сечения.
• Расчет стройматериалов. Чтобы возведение кровли не тормозилось из-за внезапной нехватки бруса, металлочерепицы или саморезов, предварительно вычисляют нужное количество материалов.

Схема-расчет ломаной кровли
Источник stroicod.ru

Порядок расчета ломаной кровли выглядит следующим образом:

• Рассчитывается площадь будущей кровли. Измеряются линейные размеры каждого ската; определяется площадь (перемножением длины и ширины). Итоговое число является суммой площадей всех скатов.
• Рассчитывается необходимое количество кровельного материала.
• Рассчитывается несущая способность. Для этого определяется средняя снеговая и ветровая нагрузка, которую может получить конструкция в течение сезона.

В интернете предлагается онлайн калькулятор расчета стропильной системы ломаной крыши. Как правило, он позволяет рассчитать углы наклона скатов, параметры обрешетки, допустимую нагрузку и нужное количество кровельного материала. Результат основывается на следующих параметрах:

•
  Ширина заложения (проекция наклонного ската на основание) каждого элемента.
•
  Высота подъема (расстояние от верхней точки ската до основания крыши) каждого ската.
•
  Длина основания и свесов.
•
  Кровельный материал (учитывается вес).

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость мансардной кровли, воспользуйтесь следующим калькулятором:

Видео описание

О расчете вальмовой крыши с эркером в следующем видео:

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

• Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.
• Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.
• При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.

Монтаж ломаной кровли под ключ — гарантия качества
Источник houzz.com

• Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.
• После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.
• Компания предоставляет гарантию на произведенные работы.

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

Источник

Проекты крыш частных домов с мансардой

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

• Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
• Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
• Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
• Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.

Наглядный пример полноценного жилого помещения в мансардной крыше

• Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
• Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

• В некоторых случаях для строительства может потребоваться значительное количество материалов.
• Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Виды мансардных крыш

Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.

Мансардные крыши бывают:

1. Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
2. Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
3. Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения;
4. Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;

Шатровая мансардная крыша устраивается в квадратных домах

1. Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
2. Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
3. Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.

Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.

Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.

Спроектировать можно как мансардный этаж с одним окном, так и с несколькими. Иногда они располагаются на фронтонах, иногда на скатах между стропилами.

Выбор крыши дело серьезное

Скатные крыши

Среди заказчиков и строителей постоянно встает вопрос, какие крыши лучше: скатные или мансарды.

Скатные крыши бывают нескольких видов: многоскатные, простые скатные, двускатные, односкатные.

Скатные крыши обладают множеством технических преимуществ:

ускоренный сток воды предотвращает разрушение и гниение конструкции;

• наименьшая снеговая и ветровая нагрузка;
• защита дома и придание ему оригинального внешнего вида;
• возможность размещения под скатными крышами удобных жилых помещений.

Мансарда – это жилой этаж в чердачном пространстве. Дизайн ее крыши ломаный или в виде наклонной крыши. При правильном проектировании в мансарде можно обустроить офисное помещение, уютное и комфортное жилье.

Исходя из материальных возможностей хозяина, там разместится кабинет, прекрасная пронизанная лучами света библиотека, помещение для боулинга, бильярдная или просто удобная гардеробная. Еще один факт в пользу мансард — их небольшая стоимость по сравнению с новым строительством.

Зарубежный опыт: принципы возведения зеленых кровель в Германии

Все большую популярность приобретают эксплуатируемые плоские крыши. Современные технологические разработки позволяют сделать дизайн крыши домов неординарным, эстетически привлекательным, с высокими потребительскими характеристиками объекта.

Недостаток свободных земельных участков в больших городах, ее высокая стоимость, а также высокая плотность застройки — все это приводит к большим автомобильным пробкам, нехватке мест для парковки, увеличению загазованности и ухудшению экологической обстановки.

Для эксплуатируемой крыши дизайн создается профессионалами с учетом существующих традиций и образа жизни окружающих людей. Сады, как правило, устраивают на крышах престижных жилых домов и офисных зданий значимых компаний.

Наличие больших площадей существующих кровель и незначительные затраты на обустройство обеспечивают высокую популярность их использования.

Устройство сада на Вашей крыше имеет ряд преимуществ:

• улучшает среду обитания и окружающую экологию;
• повышает теплоизоляцию здания;
• увеличивает период эксплуатации крыши без выполнения ремонтных работ.

Удивительный дизайн крыш мгновенно притягивает внимание и вызывает восторг окружающих. Такой островок природы в центре мегаполиса никого не оставит равнодушным

Но зеленая кровля не только красиво эффектна, но и очень полезна для здоровья и общего состояния людей.

Устройство кровельного озеленения выполняет сразу несколько функций:

• улучшает микроклимат в помещении. Даже в самый жаркий день на зеленой кровле высокая температура воздуха будет ощущаться значительно легче, и зеленый газон будет радовать сотрудников;
• создает ни с чем несравнимую эстетику с помощью необычных цветов, вьющихся растений, экзотичных кустарников и карликовых деревьев;
• также правильно выполненный проект поможет скрыть разнообразные дефекты фасадов. Оригинальный дизайн домов крыш, созданный профессионалами, придает особенный колорит старым домам и живописным районам больших городов.

Основные нюансы планировки помещений

Важными особенностями мансардных помещений являются:

• невысокий потолок;
• наклонные стены;
• расположение световых окон в потолке.

Таким образом, мансарды лучше всего подойдут для рабочего кабинета, личной комнаты, детской. Также необходимо предусмотреть устройство лестницы, если позволяет площадь – туалетной комнаты, подсобного помещения, продумать расположение окон для обеспечения максимального освещения в течение светового дня.

Дизайн интерьера мансарды в шведском стиле. Напольное покрытие из светлого дерева с медовым отливом и нежные вкрапления розового цвета разбавляют белоснежную монотонность отделки, придавая внутреннему пространству дополнительный уют.

Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.Точки креплений в ломаной крыше

Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.Ломаная крыша мансарды

Классификация по углу наклона

По углу наклона скатов крыши делятся на плоские и скатные. Крышей с плоским скатом считается такая, у которой угол наклона противоположных краев не превышает 2,5 градуса. Такая конструкция имеет существенный недостаток – на ней задерживаются осадки, впоследствии приводящие к износу и возникновению течи.

Опавшую листву и осадки с пологоскатной крыши убирают руками. Для строительства коттеджей и частных домов данная конструкция не используется. Плоские крыши венчают многоэтажные и промышленные здания, нежилые постройки и гаражи.

При строительстве частных домов почти всегда используют скатные конструкции. Таковой будет считаться крыша, если угол наклона равен или превышает 10 градусов. На скатах не застаиваются снег и влага, что уменьшает внешнее давление на кровлю.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

• при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
• чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

• климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
• архитектурное решение;
• конструктивные особенности дома и мансарды;
• кровельный материал.

для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Общие принципы устройства

Любая строительная конструкция состоит из скелета и оболочки. Кровельная или стропильная системы не являются исключением. От их прочностных и эксплуатационных характеристик зависит комфортное и безопасное проживание владельцев жилья, а также сроки безаварийной эксплуатации.

Скелет двухскатной мансардной крыши – это деревянная стропильная конструкция. Она должна соответствовать нескольким основным требованиям:

• Прочность. Выдерживать вес снега и воды, а также ветровые и другие виды динамических нагрузок.
• Лёгкость. Чем легче каркас, тем меньше себестоимость всего дома.
• Функциональность. Стропила должны равномерно распределять нагрузку на несущие элементы не перегружая отдельные участки.

Покрытие двускатной кровли – это оболочка, которая защищает внутренние помещения от жары, холода, влаги, снега и ветра. Она должна соответствовать нескольким основным требованиям:

Лёгкость. Чем меньше вес кровельного покрытия, тем ниже нагрузка на стропильную систему. От этого зависит конечная стоимость всего строения.
Надёжность. Кровельное покрытие – это первый и главный рубеж на пути агрессивной внешней среды.
Эстетическая красота. Кровля– это один из самых видных элементов здания

На него в первую очередь обращают внимание.

Основные конструктивные элементы двускатной мансардной кровли

• Мауэрлат – это прямоугольный или квадратный деревянный брус. Он связывает между собой несущие стены и стропила, распределяя нагрузку по всему периметру здания. Мауэрлат укладывается вдоль стен и крепится с помощью анкеров или арматуры. Сверху на него устанавливаются стропила.
• Стропильные ноги – основа кровельной системы. На них ложится вся нагрузка. Стропила изготавливаются из деревянного бруса квадратного или прямоугольного сечения. Одним концом они опираются на мауэрлат, а другим соединяются между собой. По способу крепления стропильные ноги бывают наслонные и висячие.
• Коньковый брус – конструктивный элемент квадратного или круглого сечения. Он располагается сверху и на него опирается верхняя часть стропильных ног.

Эти три элемента составляют основу любой мансардной двухскатной кровли. Из них можно построить простую стропильную систему. Для более сложных сооружений существует ряд доборных элементов:

• Подкос – это брус, который поддерживает стропила и устанавливается под углом к ним. Внизу подкос опирается на балку перекрытия.
• Стойка – это брус, который служит для поддержки стропильной ноги. Она устанавливается под прямым углом к перекрытию.
• Схватка – это брус, который соединяет два вертикальных несущих элемента. Его основная функция – гасить растягивающие усилия в больших стропильных системах.
• Ригель – это брус, который дополнительно связывает между собой стропила. Он не дает им разъехаться.
• Обрешётка – это брус, который является основанием для установки кровельного покрытия. Её изготавливают их досок и крепят с определенным шагом поперек стропил.

Количество и частота установки этих элементов зависят от проектной нагрузки на мансардную двухскатную кровлю. Надо помнить – чем больше элементов, тем дороже и тяжелее вся конструкция. Тем меньше места останется для мансардного жилого помещения. Поэтому прежде чем строить, надо всё внимательно просчитать, а лучше сделать полноценный со всеми выкладками.

Формы существующих крыш

1. Самая простая крыша – односкатная. Она устраивается на производственных и складских помещениях. При правильной конструкции такая крыша защитит от снега, дождя, ветра и других внешних воздействий.
2. Двускатная крыша чаще всего применяется в частном строительстве и характеризуется оригинальным внешним видом.
3. Крыша в виде шатра используется достаточно редко и только в том случае, когда здание имеет многоугольный или квадратный план. Самый древний вид крыши – вальмовая. Она состоит из 4 скатов (два треугольника и две трапеции). Дизайн крыши характеризуется обязательным наличием окон. Такие крыши смотрятся достаточно простыми, но вместе с тем, они имеют более сложную стропильную систему.

Крыша мансардного типа придает дому определенное изящество, легкость и воздушность. Окна мансарды украшают строение и благодаря им, в помещении появляется дополнительное освещение.

Это очень важно для работы и проведения разных мероприятий, где предъявляются повышенные требования к нормам освещения. Мансарда может использоваться для проживания, хранения разных вещей

Какие бывают мансарды виды и фото

Рассмотрим подробно виды мансардных этажей, которых существует, как минимум, пять, и зависят они от формы и уклона кровли:

Односкатная крыша очень редко используется при проектировании мансарды, поскольку она не позволяет обустроить под собой достаточно просторное помещение. Вертикальные стены отсутствуют вовсе, а потолки имеют наклонную форму. Между тем, односкатная крыша очень устойчива и надежна, и при большом градусе уклона (свыше 60 градусов) можно рассчитывать на вполне комфортную обстановку внутри.

Двускатная, или щипцовая крыша – это вариант, наиболее часто используемый при проектировании мансардного этажа. Это обусловлено тем, что двухскатная конструкция позволяет получить полноценные стены, вдоль которых можно установить мебель. Кроме того, такая кровля надежна и проста в строительстве.

Классический проект дома с двускатной мансардной крышей

Ломаная крыша является, по сути, подвидом двускатной. Она выглядит несколько интереснее, и лучше подходит для проекта мансардного этажа в небольшом загородном доме или на даче.

Загородный коттедж из клееного бруса с ломаной мансардной кровлей

Вальмовая и полувальмовая крыша позволяет создавать очень просторные конструкции мансардного этажа, особенно если она ломаная. Кроме того, четырехскатная крыша дает возможность оборудовать окна в каждом из фронтонов, и избежать установки непосредственно в кровлю.

Интересный и красивый проект пример коттеджа с вальмовой мансардной крышей

Коническая, пирамидальная и купольная крыша также оставляет много простора внутри, но требует намного более серьезного подхода к проектированию и строительству. Справиться с таким проектом под силу лишь квалифицированному архитектору. Однако если вы готовы прибегнуть к помощи профессионалов, то почему бы и нет?

Особняк со сложной архитектурой и нескольким куполами

Типы конструкций и фото мансардных крыш частных домов, варианты кровли и применения материалов

Тем, кто хочет иметь частный дом за городом, не раз приходилось задумываться каким будет жилье, сколько комнат в нем устроить. А какая площадь останется свободной от застроек?

В наше время цены на землю очень высоки, поэтому все чаще рассматриваются варианты проектов с мансардными крышами. Благодаря им появляется возможность иметь дополнительную комнату, что при больших семьях немаловажно. Кому мы обязаны появлению мансард?

• Немного истории
• Основные виды мансардных крыш
• Типы мансард
• Достоинства мансардных крыш
• Недостатки
• Особенности строительства и материалов
• Характеристики и применение ломаной кровли
• Использование мансардных крыш в других постройках

Немного истории

К середине XVII века желающих жить в Париже стало так много, что жилья катастрофически не хватало, и к тому же оно было чрезвычайно дорогим. Студенты, прислуга, ремесленники ютились в каморках под лестницами и в подвалах.

Именно тогда архитектор Мансар обратил внимание на традиционную французскую крышу, имеющую излом. Эта конструкция позволяла устроить дополнительное жилое помещение.

Люди невысокого достатка были благодарны архитектору и назвали такой тип помещения в его честь — мансардой. Стоимость жилья под крышей намного ниже. Летом там было жарко, зимой холодно.

В Париже бытует выражение, что великим человеком нельзя стать, не пожарившись и не померзнув в мансарде. Отчасти это правда. Многие знаменитые люди искусства ютились в помещениях под крышами.

Основные виды мансардных крыш

Задумывая выбор проекта, необходимо сразу определится, какие типы мансардных крыш вам подойдут. От этого зависит общая стоимость строительства частного дома, а в будущем полезная площадь мансардного помещения.

Крыша мансарды определяется по типу кровли. Рассмотрим фото с основными видами кровли подробнее:

• Односкатная крыша. Наклонная плоскость крепится к несущим стенам, у которых разная высота. Этот вариант прост в исполнении и не требует больших затрат.
• Двускатная крыша. Кровля имеет два ската, которые расходятся в разные стороны.
• Вальмовые и полувальмовые крыши. Кровля имеет четыре ската, что позволяет наиболее полно использовать мансардное пространство.
• Ломаная кровля. Разновидность крыши в два ската. Этот вид конструкции один из самых удачных для устройства мансардного помещения в небольшом доме, так как дает максимально большой размер внутреннего помещения. Отличается более сложным монтажом и дополнительным расходом материалов.
• Крыши в виде купола, пирамиды, конуса. Используются для домов со сложной конфигурацией. Самый сложный и дорогостоящий.

Типы мансард

В зависимости от кровли мансардные помещения разделяются на два типа:

• Одноуровневые мансарды. Совместимы с ломаной и двускатной крышей. Также могут иметь выносные консоли.
• Двухуровневые мансарды. Получаются при использовании разных по типу опор.

Главная задача при подборе мансардной крыши правильно рассчитать нагрузки при строительстве и в эксплуатации.

Достоинства мансардных крыш

Устройство мансардных крыш имеет ряд преимуществ, что делает их популярными среди прочих видов кровли:

1. Увеличивают полезную площадь.
2. Позволяют уменьшить площадь застройки.
3. Возможность достроить на уже имеющийся дом.
4. Малобюджетная.
5. Быстро возводится.
6. Имеет прекрасный внешний вид.

Описывая преимущества, будет неразумно умолчать об имеющихся недостатках данного типа кровли.

1. Скошенные потолки. Они создают своеобразное геометральное пространство, которое не всегда удобно для комфортного проживания.
2. Хорошая теплоизоляция – непременное условие частного дома с мансардной крышей.
3. Высокое качество гидроизоляции. Дает возможность поддерживать оптимальный уровень влажности в помещении.
4. Высокая цена на специальные окна для мансард.
5. Отсутствие (полное или частичное) чердака.

Оценив все за и против, а также внимательно рассмотрев мансардные крыши, фото которых имеются в каталогах, можно делать выбор.

Особенности строительства и материалов

Во время покупки материалов и строительства нужно помнить пять основных правил:

• Материалы для кровли должны быть легкими.
• Узлы из деревянных брусьев предварительно обрабатываются антисептиком.
• Внутренняя облицовка с использованием облегченных профилей и гипсокартона.
• Качественные и легкие теплоизоляционные материалы.
• Хорошая паро- и гидроизоляция.

Не стоит пренебрегать этими правилами. Частный дом строится на долгие десятилетия, поэтому нужно быть уверенным в качестве, прочности и безопасности постройки.

Характеристики и применение ломаной кровли

Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.

Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.

Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.

Использование мансардных крыш в других постройках

В настоящее время, особенно на небольших участках, стараются оснастить мансардой не только жилой дом, но и большинство подсобных помещений.

Мансардную крышу используют для строительства:

• Бань.
• Гаражей.
• Летних кухонь.

Такое обустройство позволяет получить дополнительные помещения для гостевых комнат или мастерской, тренажерного зала или зимнего сада, студии для художника или кабинета. Использование мансардных крыш позволяет рационально использовать земельный участок, не загромождая его лишними постройками.

Обязательное условие – способность фундамента вынести дополнительную нагрузку. Обычно при строительстве подсобных помещений не озадачиваются крепостью фундамента и устойчивости стен.

Лестницы в мансарду в подсобных помещениях можно устроить как внутри, так и снаружи. На фото это наглядно видно. Выбор зависит от вкуса и предпочтений.

Выигрышно смотрится лестница снаружи постройки. Выполненная в виде крытой галереи с дверью внутри здания – один из лучших вариантов. В этом случае все полезное пространство внизу здания остается свободным. Возможность попасть на лестницу, не выходя на улицу, облегчает пользование мансардой в холодный период года.

Внешнюю часть крытой лестницы можно использовать как перголу для вьющихся растений или винограда. Если сторона подветренная, то лучшего места для солярия не найти. Пространство под лестницей послужит надежным навесом для дров или инвентаря.

Постройка по периметру увеличится всего на 1 — 1, 5 м, но выгоды и удобства в таком случае получается намного больше.

На небольшом участке земли каждый член семьи хочет иметь свое личное пространство. Оснащение построек мансардами дает такую возможность.

Прошло три с половиной века с постройки Франсуа Мансаром первой мансарды. С тех пор популярность такой кровли перешагнула границы Франции и прекрасно чувствует себя в Голландии, Польше, Германии.

В России с размахом используется в строительстве частных домов и подсобных помещений. Предпочтение мансарды перед двухэтажной постройкой заключается в более простом оформлении документов на новый дом, потому что по законодательству мансарда не является этажом.

Примеры красивых мансардных крыш

Ломанная крыша дома с мансардой своими руками

РЕКЛАМА

Другие статьи на эту тему:

⇒ Правильный жилой дом из строительного бруса
⇒ Технология сборки из строительного бруса стен дома или бани
⇒ Утепление фасада дома из бруса минватой
⇒ Как правильно утеплить мансарду

Для небольших частных домов для постоянного проживания, а также дачных, обычно выбирают простые двускатные или ломанные крыши.

Двускатные крыши с прямыми скатами привлекательны с архитектурной точки зрения. Они хорошо сочетаются со стенами при разных углах наклона скатов и имеют простую конструкцию стропильной системы. Однако вписать в двускатную крышу помещения мансарды довольно сложно.

РЕКЛАМА

Чтобы разместить достаточно просторную мансарду в доме небольших размеров выбирают двухскатную крышу с ломанными скатами.

Крыша с ломанными скатами имеет более сложную конструкцию стропильной системы. Кроме того, скаты ломанной крыши должна иметь определенные пропорции, иначе крыша будет смотреться некрасиво и уродовать внешний вид дома — «давить дом».

Размеры крыши мансарды

Чтобы дом с ломанной крышей хорошо смотрелся, необходимо правильно подобрать размеры мансардных (нижних) и коньковых (верхних) скатов.

Высота помещений мансарды h₁ по строительным нормам должна быть не менее 2,5 м. На практике высоту комнат мансарды в дачных домах часто уменьшают до 2-2,2 м.

На рисунке показана геометрия ломанной крыши. Если увеличить высоту коньковых скатов, поз.3 на рисунке, то увеличится общая высота крыши, а коньковый скат будет выглядеть непропорционально большим (на рисунке красным цветом слева).

Если увеличить ширину мансарды с B₂ до B₂‘, не меняя общую высоту крыши, то крыша на доме будет смотреться слишком громоздкой (на рисунке красным цветом справа).

Каких-то определенных правил выбора «красивых размеров» ломанной крыши нет. На внешний вид дома, кроме формы и размеров, оказывают влияние и множество других факторов. Например, изменением цвета и фактуры поверхностей разных частей фасада, а также вставкой декоративных элементов, можно скорректировать облик дома.

Подобрать красивые формы крыши рекомендуется с помощью макета дома. На земле выкладывают доски, повторяя контуры переднего фасада дома в натуральную величину. Передвигая доски контура мансарды добиваются необходимого результата. Снимают с понравившегося макета размеры ломанной крыши дома.

Ориентируясь на снятые с макета размеры вычерчивают эскиз каркаса мансарды. На эскизе указывают размеры каждой детали каркаса и способы соединения отдельных элементов между собой.

Деревянный каркас мансардного этажа

Для сборки каркаса мансардного этажа из дерева целесообразно применять технологию блочного монтажа.

В удобных для работы условиях в горизонтальном положении, на земле или перекрытии, из отдельных деталей собирают крупные части каркаса, а затем устанавливают их вертикально на место. Такой метод значительно ускоряет работы.

Работы по сборке каркаса мансарды ведут в следующей последовательности.

Сначала собирают продольные рамы боковых стен мансарды, поз.6 на рисунке. Для этого два бруса укладывают друг на друга и пользуясь угольником размечают гнезда для стоек. Пропилы для соединения со стойками  «в пол дерева» выполняют сразу на обеих брусьях обвязки.

Место соединения стойки и бруса обвязки  боковых стен рекомендуется укреплять накладкой из фанеры или оцинкованной стали.  Соединение деталей рамы «в пол дерева» с накладками увеличивает жесткость каркаса.

Собранные рамы стен мансарды устанавливают на место в вертикальное положение  и закрепляют временными раскосами. Поверх рам устанавливают балки чердачного перекрытия, поз.4. На балки сверху укладывают временный настил.

Коньковую часть каркаса также предварительно собирают в готовые узлы.  В настил вбивают гвозди, и по ним, как по шаблону, собирают стропильную раму из верхних стропил, поз. 1, коньковой накладки, поз.2, и ригеля, поз.3.

Нижние концы стропил (поз.1 и 5) обязательно должны иметь соединение «в упор» с балками, поз. 4 и 7 соответственно. Стропила из досок соединяют с балками из бруса с помощью шипа (узлы А и Г). Для облегчения выдалбливания пазов в балках перекрытий, поз.4 и 7, применяют такой способ:

Цепной пилой в брусе делают продольные пропилы. Оставшиеся перемычки между пропилами выдалбливают долотом.

Детали каркаса мансарды скрепляют  строительными скобами, как показано на рисунке, или стальными оцинкованными соединителями на саморезах.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Где купить пиломатериалы в Вашем городе

⇆

Устройство обрешетки и кровли ломанной крыши дома с мансардой

Для крепления кровельного покрытия сверху к стропилам прикрепляют обрешетку. Обрешетку лучше выполнить в виде сплошного настила из обрезных или шпунтованных досок сечением 25 х 150 мм. или древесно-стружечных плит ОСП (OSB) толщиной 10 — 14 мм., или фанеры.

Сплошной настил обрешетки увеличивает прочность и жесткость конструкции крыши, улучшает тепло и звукоизоляцию мансарды.  На сплошную обрешетку удобно укладывать практически любой кровельный материал.

Если в качестве кровельного материала применяют жесткие листы черепицы, профнастила, металлочерепицы, ондулина, асбоцемента и других подобных материалов, то обрешетку можно сделать в более экономном варианте — разреженной, набивая на стропила доски или бруски с просветами между ними, поз. 1 и 2 на рисунке.

Под настил из штучных кровельных материалов обязательно укладывают подложку из рулонного материала, поз. 3 — гидроизоляционную мембрану. Мембрана служит защитой от конденсата, который может выпадать на внутренней поверхности кровельных листов. Кроме того, мембрана предупреждает проникновение в утеплитель снежной и водяной пыли, которую ветер может задувать в стыки кровли.

В показанной на рисунке конструкции крыши с одним вентилируемым зазором, поз.9, пленка подложки, поз.3, обязательно должна иметь высокую паропроницаемость — не менее 700 г/м²/24час.

Пароизоляционная пленка, поз. 6, наоборот, должна иметь низкую паропроницаемость — не более 0,5 г/м²/24часа.

Полотнища пленок раскатывают и укладывают с нахлестом не менее 10 см.

Требования к устройству обрешетки обычно содержатся в документах производителя кровельного материала. С этими требованиями следует познакомиться заранее. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

Перед устройством обрешетки обязательно проверяют и выравнивают плоскость скатов. Прямую доску прикладывают ребром к стропилам. Выступающие стропила сострагивают, а в местах провалов к боковой поверхности стропила прибивают доску — накладку.

Кровля мансарды из битумной черепицы

В случае применения мягких кровельных материалов, например, битумной черепицы, на пологом коньковом скате ломаной крыши на сплошной настил, под черепицу, укладывают сплошной слой подкладочного ковра из стекловолокна. Ленты стеклохолста кладут параллельно свесу, снизу вверх, с нахлестом не менее 10 см.

На более крутых скатах полосу подкладочного материала, поз. 1, можно укладывать только в один ряд внизу, вдоль свеса крыши. В качестве подкладочного ковра используют и рубероид.

Сплошной настил, поз. 1, чаще всего делают из плит OSB толщиной 10 — 14 мм., фанеры или используют шпунтованные доски. Плиты рекомендуется укладывать длинной стороной перпендикулярно стропилам, что увеличивает жесткость всей конструкции крыши. Короткие стороны плит обязательно должны лежать на стропильной ноге. Плиты прибивают к стропильной ноге гвоздями с шагом 30 см.

Плиты утеплителя из минеральной ваты, поз. 3, укладывают в промежуток между стропильными ногами. Второй слой утеплителя размещают между брусками обрешетки. Общая толщина слоев теплоизоляции в крыше мансарды должна быть не менее 200 мм.

Пароизоляционная пленка, поз. 4, должна иметь минимальную паропроницаемость, не более 0,5 г/м²/24часа. Пленку закрепляют на брусках обрешетки скобами строительного степлера.

Бруски обрешетки, поз. 8, закрепляют поперек стропил с шагом, удобным для монтажа облицовки из гипсокартонных или гипсоволокнистых плит. Толщину брусков выбирают исходя из необходимости укладки между брусками второго слоя теплоизоляции требуемой толщины, обычно 50 — 100 мм.

Обрешетка также служит амортизатором деформаций стропильной системы крыши — она уменьшает передачу деформаций от стропил к обшивке, что предотвращает появление на обшивке трещин.

Для размещения теплоизоляции и повышения амортизирующих свойств обрешетку иногда делают двойной, размещая бруски в два слоя во взаимно перпендикулярных направлениях.

Для формирования вентилируемого зазора, поз. 7, между соседними стропилами натягивают медную или стальную оцинкованную проволоку, поз. 9.

Обшивку скатов мансарды изнутри, поз.5, выполняют влагостойкими листами гипсокартона (ГКЛВ) или гипсоволокнистыми плитами ГВЛВ. Гипсоволокнистые плиты имеют однородную структуру и более прочные, чем гипсокартон. Их использование для обшивки скатов предпочтительнее — меньше риск появления трещин и лучше стойкость к замачиванию плит при протечках крыши.

Плиты обшивки устанавливают длинной стороной вдоль брусков обрешетки — так меньше вероятность появления трещин в покрытии.

Выполнять внутреннюю обшивку помещений листами ОСП (OSB-3), ДСП не рекомендую. Древесностружечные плиты постоянно выделяют опасный для здоровья газ формальдегид.

Читайте: «В доме формальдегид. Источник ОСП, ДСП, фанера, минвата»

Монтаж кровельного покрытия ведут в соответствии с указаниями, изложенными в технической документации производителя. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

По окончании укладки кровли обязательно монтируют водосточные желоба и трубы.

Еще статьи на эту тему:

⇒ Правильный жилой дом из строительного бруса
⇒ Технология сборки из строительного бруса стен дома или бани
⇒ Утепление фасада дома из бруса минватой
⇒ Как правильно утеплить мансарду

Mansard Roof — Bilder und Stockfotos

1.863Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

Niedrigster Preis

Beste Qualität

Durchstöbern Sie 1.

Haus Dachbodenisolierung — Bauarbeiter, die Installation von…

Eisig kalten winter Morgen während teilweise Sonnenfinsternis, Zür

Blick vom Turm der Urania Sternwarte in Zürich, Schweiz, der öffentlichen Sternwarte im Lindenhofquartier in Richtung Lindenhof, den Kirchen und dem See. Der eiskalte Wintermorgen des 4. Januar 2011 ist während der partiellen Sonnenfinsternis ziemlich dunkel.

Schönes Dach Fenster

Schöne Dachfenster und Skylihts. Frühlingswald. Ворорт.

Haus Dachboden unter Bau Mansarde Wandisolierung mit Steinwolle

Mansardendach viktorianischen

Mann in der Nähe neuen Oberlicht (Mansarde Fenster) in einer…

ein gefliestes Dach mit klarem blue Himmel

Blick auf ein Ziegeldach mit einem Schornstein, der an einem sonnigen Tag mit klarem blauem Himmel mit Metallplatten beeckt ist

Здание музея Банка Индонезии — неоклассическая архитектура,. ..

Dachziegel und Himmel Sinnein.-

Haus Dachbodenisolierung und Sanierung. Trockenbau

Pariser Skyline mit Opera Garnier bei Sonnenuntergang

Wunderschöne Pariser Skyline mit Opera Garnier mit Dramatischem Farbenfrohem Sonnenuntergang

Haus Dachboden unter Bau Mansarde Wandisolierung mit Steinwolle

Das alte Grand Hotel (1868), Ecke Broadway und West 31st Street,… фотографии и изображения

Professioneller Arbeiter installiert Wärmedämmung Steinwolle. ..

Mann fixieren den Fensterrahmen für Mansardenraum

Natürliche Dachziegel-Instaalation. Дах мит Мансарденфенстерн.

Übernachtung und Frühstück im Winter

Nahaufnahme von Asphaltschindeldachkonstruktion mit Schornstein,…

Unter Bau Haus Dachgeschoss

eine Innenansicht eines im Bau befindlichen Dachgeschosses

Geöffnete Dachfenster mit Jalousien oder Vorhang im Holzhaus…

Geöffnetes Dachfenster mit Jalousien oder Vorhang im Dachgeschoss des Holzhauses. Zimmer mit schräger Decke aus natürlichen Öko-Materialien und Parkblick durch geöffnetes Fenster. Umweltfreundliches Haus.

Современная мансардная гостиница

Большие и удобные Wohnzimmer

Дачдекен Конструкцион. Dach Trusses der neuen Home Gebäude…

Dachdeckerbau. Хольцдахраменхаусбау.

Moderne Schlafzimmer

Arten von Dächern Symbole Vector-set

Dachgeschoss eines Gebäudes im Bau mit Holzbalken von einer…

Mineral Rockwool лежит в Dachboden im Inneren des Hauses im Bau

Haus mit Mansardendach

Buntglas-Wintergarten

Einfacher Flachvector-Satz mit verschiedenen Hausdachformen.

Mansardendach

Modernes Passivhaus-Bauweise. Solar Wasser Heizung (SWH) Systeme…

КИЕВ — УКРАИНА, 9 сентября 2014 г. : Moderner Passivhausbau. Solare Warmwasserbereitungssysteme (SWH) verwenden Sonnenkollektoren auf dem Dach.

реферат обрамления новой строительной площадки

Cloudscape für den Hintergrund.

Oberlicht Fenster

Schöner Blick in die Natur durch Dachfenster im Dachgeschoss.

Традиционные нижние деталировки Grachtenhaus mit…

Isometrische Vektorabbildung Dachtypen isoliert auf weißem…

Von Paris Dächern

Dächer im Mansardensti von Mehrfamilienhäusern в Париже, Франция.

Dach mit Mansardenfenstern und Schindeln. Oberlicht auf einem…

Haus Dachboden unter Bau Mansarde Wandisolierung mit Steinwolle

Edelstahldachkonstruktion für zukünftiges Dach im Bau….

Свакопмунд, округ Эронго, Намибия: 19, Намибия: 1906 Atlas Figur. ..

Swakopmund, Bezirk Erongo, Namibia: Griechische Mythologie im Hohenzollerngebäude, Haus Hohenzollern — 1906 Atlasfigur an der Spitze der Fassade, trägt die Welt auf seinen Schultern — Ecke Brückenstraße/Moltkestraße — seit 1988 wurde die Betonfigur durch einen Fiberglas-Zwilling ersetzt — Nationaldenkmal — Foto von M.Torres

Внутренние нефертигенные Backsteinhauses mit Betonboden, kahlen Wänd

Die Vorteile von Oberlichtern ist das zusätzliche natürliche…

Perth, WA / Australia 30/04/2017 Die Vorteile von Oberlichtern sind das zusätzliche natürliche Licht, das Sie bekommen, und die Möglichzeit imer Solarheit.

Swakopmund, Erongo district, Namibia: Hohenzollern-Gebäude

Swakopmund, Erongo District, Namibia: Hohenzollern-Gebäude, Haus Hohenzollern — neobarockes zweistöckiges Gebäude, mit Mansardendach — kroatische Baumeister schmückten die Fassade mit Amoren, Blumen, knienden Löwen und Atlas schultern die Welt Deutsche Kolonialarchitektur — Ecke Brückenstraße und Moltkestraße, heute Tobias-Hainyeko-Straße — Nationaldenkmal — Фото М. Торреса

Dach-Typen Vektorset.

Die Illustrationen von isometrischen Dächern mit Bildunterschriften. Лайн-Арт-Стиль.

Nahaufnahme von Außen Mansardenfenster. Skylight Dachgeschoss…

Dachgeschossraum eines im Bau befindlichen Gebäudes mit…

схема в земле Арканзас

Дачконструкция. Holz-Dachrahmen-Haus-Bau.

Дахдекербау. Хольцдахраменхаусбау. Neubau Wohnhaus вор синий Химмель.

Modernes Holzhaus mit Asphaltschindeldach. 3D-Abbildung

Мансардная крыша: виды, варианты, конструкция, фото

Задумываясь о строительстве собственного дома или даже дачного участка, хочется, чтобы дом был красивым, непохожим на соседей, удобным и функциональным. И было бы хорошо, если бы он был недорогим. Крыша мансардного типа позволяет решить практически все эти задачи. Внешний вид дома получается интересным, и здание может быть оформлено в разных стилях – всех вариантов сочетаний кровли, типа и формы крыши, окон и балконов, наверное, и не сосчитать. Стоимость обговаривается отдельно.

Сочетание пандусов, направленных в разные стороны, дает очень необычный эффект. Именно такой дом обычным не назовешь

Содержание статьи

• 1 Сколько стоит построить мансарду
• 2 Виды мансардных крыш
  • 2.1 Односкатная
  • 2.2 Двускатная
  • 2.2 Двускатная
  • 2.3 Ломаные
  • 2.4 Четырехскатная
• 3 Мансардная крыша с балконом

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того, что нет необходимости тратить деньги на возведение стен. Это верно лишь отчасти.

Во-первых, большие деньги уйдут на создание стропильной системы. Его стоимость зависит от выбранного типа мансардной крыши (см. ниже) и от цены пиломатериала в вашем регионе.

Во-вторых, за утепление и пароизоляцию мансардной крыши придется выложить немалую сумму. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых условий воздуха для жилых помещений (если мансарда планируется быть жилым). Придется утеплять, причем слой утепления должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна намного дороже. Если делать их слуховыми, то строят особую конструкцию стропил, что усложняет рельеф крыши, а значит, удорожает материалы и монтаж. Даже на обычном фронтоне приходится думать об устройстве ендов и снегозадержании над окнами.

Установка мансардных окон в крышу

Второй вариант — окна в плоскости кровли — требуют особо тщательной герметизации, чтобы внутрь не попали осадки. Это удорожает установку в 1,5-2 раза. Сами окна примерно такой же стоимости: они должны иметь усиленную раму и армированное стекло, выдерживающее снеговые нагрузки. Кроме того, для обслуживания рама должна быть поворотной, а это еще удорожание.

Что необходимо для установки мансардного окна и порядок установки комплектующих

На чердаке устанавливаются два типа окон — вертикальные и в плоскости крыши. Оба типа могут использоваться в одном проекте. Фото ниже — хороший пример такого сочетания. Нельзя однозначно сказать, что дом запоминающийся. Сколько еще вариантов может быть?

Мансардная крыша в несколько уровней также является распространенным приемом.

Кроме того, такие популярные и недорогие кровельные покрытия — материалы на основе металла, как профлист, металлочерепица, кровельное железо — не советуют использовать при устройстве мансардной крыши в частном доме. Причин две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать теплоизоляционные материалы большой толщины. В противном случае летом на чердаке будет слишком жарко, а зимой холодно.
2. Повышенный шум покрытия во время дождя. Даже обычная крыша, покрытая металлом, звучит как барабан под дождем. Чердак намного больше по площади и «инструмент» мощнее. Если с уровнем шума внутри помещения можно бороться с помощью дополнительной звукоизоляции, то снаружи звук убрать не получится. Если дома соседей находятся на значительном расстоянии, может быть и не страшно, но если застройка плотная, могут возникнуть конфликты.

При правильном расчете дополнительная изоляция и звукоизоляция минимизируют затраты на покупку кровельного материала. Возможно, другое, изначально более дорогое кровельное покрытие в итоге окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это было описано для того, чтобы вы лучше представляли, действительно ли так дешево построить мансардный этаж. Оказывается — не совсем. Тем не менее, у этого решения есть свои преимущества:

• Мансардный этаж легкий. Поэтому фундамент для частных домов потребуется лишь немногим более мощный, чем при возведении одного этажа. Так как стоимость фундамента составляет значительную часть себестоимости, то и выгода ощутимая.
• В случае нехватки средств утепление мансарды и ее сдача в эксплуатацию могут быть отложены на необходимый срок. Более того, эта задержка будет полезна. Вот почему. При строительстве почти всегда используется брус повышенной влажности. Если начать утепление сразу, влага будет впитываться в утеплитель. Если «пирожок» сделать правильно, он уйдет естественным путем. Но если есть нарушения, могут возникнуть проблемы. Если крыша под рубероидом какое-то время простоит без утепления (но с гидроизоляцией, обязательно уложенной под кровельное покрытие), то дерево хорошо просохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае постройка получается более выразительной и индивидуальной – вариантов оформления очень много.

Мы постарались максимально полно описать недостатки мансардной крыши и ее преимущества. Если трудности вас не испугали, выбирайте, какой дизайн вам больше нравится.

Как сделать двускатную крышу читайте здесь.

Виды мансардных крыш

Крыша мансардного типа, применяемая при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут реализовываться как в «чистом» виде, так и в комбинации.

Односкатная

Необычно выглядят дома с односкатными мансардными крышами. Его устройство наиболее простое из-за отсутствия конька и проблем, связанных с его обустройством. Балки поддерживаются мауэрлатом, закрепленным на многоуровневых стенах. Скос образован разницей в высоте между двумя противоположными стенками. При этом угол наклона должен быть в районе 35°-45°. Меньший уклон приведет к скоплению большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная крыша

Если говорить о внешнем оформлении дома, то постройки выглядят нестандартно. Чаще всего в высокой стене мансардного этажа делают большое окно: оно есть у самой конструкции. Для примера смотрите фото ниже.

Этот дом с односкатной мансардой самый консервативный

Устройство односкатной крыши самое дешевое, если расстояние между двумя противоположными стенами не превышает 4,5 метра: на стены можно уложить бруски стандартной длины и не делать несущие конструкции. Видимо в этом и причина решения на фото ниже, но получилось очень интересно.

Если расстояние между стенами меньше, конструкция довольно проста

Нестандартное решение: две скатные крыши образуют между собой террасу

Фронтон

Мансардная двускатная крыша является наиболее распространенной: при общей конструкции можно быть много решений. Сама конструкция является наиболее оптимальной: при относительно невысокой стоимости она позволяет удовлетворить различные требования к требуемой площади помещения.

Проще всего реализовать мансарду под обычной двускатной крышей, но ее высота должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

• симметричный — конек расположен над серединой здания;
• асимметричный — ребро смещено от центра.

Фронтоны прямые. Комната трапециевидная; в достаточно широких постройках можно выделить квадратную. Минус двускатной мансарды в том, что по бокам отсекается большое пространство, что не всегда приемлемо в частных домах. Чтобы большие площади не гуляли, их используют для обустройства кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве в крыше делаются окна, их расположение зависит от угла наклона. Они могут быть слуховыми, как на фото выше или в плоскости крыши, как на фото ниже.

Окна могут располагаться в плоскости кровли

Есть еще один вариант обустройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Его устанавливают на стены, выгнанные на определенный уровень. Дом тогда называется «полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но затраты выше (по материалу стен)

Это два типа двускатных крыш. Есть и третья — битые. Их можно выделить в отдельную категорию — у устройства есть существенные отличия.

Про устройство двускатной мансарды читайте здесь.

Ломаные

Устройство ломаной мансардной крыши одновременно сложнее и проще. По сути, это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет, не тратя денег на возведение стен, получить жилую площадь, лишь немногим меньшую, чем на нижнем этаже (примерно на 15%). В этом смысле его структура проще. Но стропильная система имеет более сложную конструкцию, и в этом смысле ее устройство сложнее.

Устройство ломаной мансардной крыши — наиболее часто применяемый вариант стропильной системы — с выносом части стропил за поверхность стены. Таким образом образуется свес, защищающий примыкание к стенам от атмосферных осадков

Именно такой вид наиболее распространен при самостоятельном возведении. Он легко позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, практически отдельное, жилье. Так как материалы, используемые в строительстве, как правило, легкие, то несущей способности фундамента обычно достаточно, но расчет не подходит. (Про расчет ленточного фундамента читайте здесь).

Небольшое помещение из бревен внизу, а сверху — обширный чердак, опирающийся на стеллажи

Четырехскатная

Это уже сложные системы, которые надо просчитывать. Площадь большая, значительно возрастает стоимость утепления, при этом размеры мансардного помещения уменьшаются: части помещения отсекаются со всех четырех сторон.

Их плюсом является высокая устойчивость к сильному ветру: все поверхности наклонные и ветровая нагрузка не так сильно давит на склоны. Конструкция такова, что свесы можно делать низкими, защищая стены от воздействия осадков и ветра. Кроме того, дома с такими крышами многие считают самыми привлекательными. Классический вариант вальмовой крыши – вальмовая.

Одним из видов четырехскатных крыш является вальмовая крыша и чердачное помещение под ней. Встать в полный рост можно только в центральной части

При их установке усиливают наклонные стропила — на них приходится большая часть нагрузки. В целом его стропильная система является одной из самых сложных, материалоемких и, следовательно, дорогих. Чтобы вы могли оценить весь объем работ и затраты, рассмотрим его конструкцию на фото ниже.

Стропильная система вальмовой крыши

На верхнем рисунке видны все упоры, скаты, которые необходимо поставить, на втором более четко прорисована конструкция и расположение стропил.

Есть и переходной вариант — полубедро. Она представляет собой нечто среднее между двускатной и четырехскатной крышей. При этом вальма делается только на часть высоты пола.

Крыша мансардная полувальмовая. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть и их комбинации. Например, бедро тоже можно сломать, как и односкатное. Вариантов действительно много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардная крыша с балконом

Как изготавливаются световые люки, уже было описано выше. Балконы строятся практически по такому же принципу. Существуют даже специальные оконные системы, позволяющие делать это в поверхности пандуса. Хоть реализация и проще, но стоит такое окно прилично.

Один вид малого балкона

Если позволяет несущая способность стен, за счет увеличения размера окна мансардного типа можно сделать подвесной балкон.

Мансардное окно также можно превратить в небольшой балкон.

Балконная площадка может поддерживаться колоннами. Только в этом случае вынос производится над входом. Тогда колонны органично вписываются, а также служат украшением.

Колонны, образующие входную дверь, поддерживают платформу

Балкон на фронтоне дома с мансардой строится по другому принципу. Защищается выдвинутым вперед свесом, если позволяет стена, площадка делается подвесной.

Балкон на фронтоне мансардной крыши

В небольших домах балкон часто делают в связи с тем, что фронтон мансардного этажа смещен от несущей стены. За счет этого углубления получается платформа. Козырьки в таких крышах делаются путем расширения крыши хотя бы до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и фронтонную стену, и уменьшит количество осадков, которые будут выпадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Полученная площадь используется как открытый балкон

Конструкция этого типа крыши такова, что, расширив ее, можно сделать даже крытую террасу. Его край может опираться на декоративную стену или на столбы.

Сложность этого проекта в длинных стропилах

В этом проекте реализована аналогичная идея, но крыша здесь многощипцовая. Самостоятельно рассчитать его сложно, еще сложнее правильно сделать ендовы, потому что они редкие.

Если говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух навесов получится функциональной. Это также недорогой способ украсить такое нестандартное здание.

Г-образная односкатная мансардная крыша

Если вам нужен недорогой способ построить дом — читайте про каркасное домостроение.

3,184 мансардная крыша Стоковые фото, картинки и изображения

мансардная крыша дома с кирпичной стеной, незаконченная установка окна, водосточные желоба.

Современный минималистский интерьер светлой просторной гостиной с письменным столом и серым диваном у деревянной стены и большими красочными картинами под деревянным мансардным потолком

Типы векторных иконок крыш изолированы от фона. различные типы крыш в очертаниях. коллекция в черно-белых тонах с именами или названиями типов.

Набор названий типов крыш с 3D-примерами для домостроения. внешние формы строительства дома с векторной иллюстрацией форм образования и объяснения. Раздаточный материал по архитектуре

Типы крыш с маркировкой названий Набор с 3D-примерами для строительства дома. внешние формы строительства дома с векторной иллюстрацией форм образования и объяснения. раздаточный материал для изучения архитектуры

Конструкции ендовной и двускатной кровли с мансардными окнами, водосточным желобом, гидроизоляцией. водосточная система, мансардное окно на кровле из металлочерепицы мансардного дома.

Набор векторных значков типов крыш

Красная металлическая кровля дома с водосточным желобом.

Набор векторных значков типов крыш в стиле тонкой линии

Мансардная крыша на старом кирпичном здании в Портленде, штат Мэн

Тепловая и гидроизоляция внутренней изоляции стен в деревянном доме, строящееся здание

Старый кирпичный дом с надстройкой Мансарда по улице Богдана Хмельницкого в Витебске.

Фрагмент здания в Инсбруке. Тироль. австрия

старое здание в париже, франция

Гостевой дом среди хвойных деревьев. калининград

Мансардное окно черепичная крыша с открытым мансардным окном

Новостройки рядных домов с мансардными окнами

Просторная комната в мансарде со скатным потолком

Дом под красивым голубым небом

Черепичная мансардная крыша. архитектурный текстурированный фон.

Карловы Вары, Чехия, 5 января 2014 г.: вид на центральную улицу Карловых Вар, самого популярного курорта Чехии

Павильон Королевы на площади Вогезов (бывшая Королевская площадь). Автор неизвестен, опубликовано в magasin pittoresque, paris, 1844

Дом в итальянском стиле или в архитектурном стиле второй империи. его характерная мансардная крыша выделяет его. этот дом расположен в историческом Ланкастере, штат Огайо.

Торонто, Канада, август 2008 г. — исторический фермерский дом с большим крыльцом

Внутренний вид чердака строящегося дома

Гидроизоляция проблемной зоны крыши с асфальтовой черепицей и водосточным желобом. строительство кровли из битумной черепицы.

Асфальтовая черепица на крыше. кровельное строительство дом на крыше с асфальтовой черепицей, водосточным желобом и вентиляцией крыши. крупным планом на битумной черепице.

Дом в ендове и щипце керамическая черепичная кровельная конструкция с водосточным желобом. кирпичный дом с проблемной двускатной крышей, кровельной конструкцией и системой водосточных желобов.

Современный дизайн интерьера мансарды. Концепция 3D-рендеринга

Строительство, недвижимость и агентства по аренде векторных символов с домами. дома изолированные иконы зданий с мансардными крышами и окнами. разработка фирменного стиля и фирменных эмблем

Черепица и солнечный свет. концепция кровельных подрядчиков, устанавливающих крышу дома.

Крыша современного пассивного дома с мансардными окнами, солнечным водонагревателем, солнечными панелями, битумной черепицей.

Концепция строящегося дома. кадрированный вид профессионального кровельщика укладывает лист асфальта на крыше, держа черепицу в руках

Строящийся чердак дома Изоляция мансардной стены минеральной ватой

Простой плоский векторный набор различных форм крыши дома.

Изоляция чердака дома — строитель устанавливает минеральную вату на мансардную стену

Крупный план коричневой мансардной металлической черепичной крыши со снегозащитными ограждениями, снежными пробками кирпичного дома на фоне голубого неба.

Вид сзади: рабочий в комбинезоне крепит утепляющий материал к потолку и стене мансардного помещения, работает с изоляцией минеральной ватой, стоит внутри нового строящегося дома

Текстура крыши из красной черепицы

Черепица и солнечный свет неба. концепция кровельных подрядчиков, устанавливающих крышу дома.

Детали гидроизоляции чердака дома из битумной черепицы. проблемные зоны для дома битумная черепица угловая кровельная гидроизоляция конструкции.

Традиционный дом с темной крышей с двумя мансардными окнами, круглым дымоходом в деревне пиренейских гор зимой в хечо, регион арагон, испания

Современный дизайн интерьера чердака. Концепция 3D-рендеринга

Современный дизайн интерьера кухни в стиле лофт.

Дизайн интерьера спальни в скандинавском стиле с мансардным окном. 3D иллюстрации.

Окно на чердаке. солнечное утро. свет в окне.

Чердачное помещение строящегося здания с деревянными балками конструкции крыши и кирпичными стенами. концепция развития недвижимости.

Монтаж гипсокартонных плит вокруг мансардного окна с нанесением шпаклевки для заполнения швов при ремонте помещения.

Кровельные работы и строительство нового дома с мансардными окнами, новый кирпичный дом с дымоходом. современный световой люк на крыше. Мансардные окна в дизайне дома. кровельная конструкция. глиняная черепица

Красивый парижский горизонт с Эйфелевой башней и драматическим красочным закатом

Деревянный потолок в современной мансардной комнате с мансардным окном с декоративной дощатой поверхностью.

Вентиляционное окно на крыше с громоотводом

Крыша современного пассивного дома с мансардными окнами, солнечным водонагревателем, солнечными панелями, битумной черепицей.

Кровельная конструкция мансардного интерьера. деревянные балки крыши, строительство мансарды каркасного дома.

Интерьер недостроенного кирпичного дома с бетонным полом, готовыми к оштукатуриванию стенами и строящимся деревянным каркасным чердаком.

Современная гостиная. скандинавский дизайн интерьера. Концепция 3D-рендеринга

Фрагменты нескольких домов с черепичной крышей

Коттеджи — набор иконок в стиле современной линии

Концепция усовершенствования здания. Низкий угол обзора строящегося дома, мансарда с экологически чистым и энергоэффективным световым окном на фоне голубого неба и деревянными стропильными досками крыши

Чердак на здании, имитирующем старый дом в искусственном городе «мануфактура» в киеве

Чердачное помещение строящегося здания с деревянными балками конструкции крыши и кирпичными стенами. концепция развития недвижимости.

Кровельные строительные материалы изометрический набор с установкой рамы теплоизоляция керамическая металлическая гибкая черепица векторная иллюстрация

Домостроительная компания изометрический векторный веб-баннер. план этажа современного коттеджа, виллы, комнаты в поперечном сечении, интерьеры, штриховая художественная иллюстрация. Шаблон целевой страницы службы архитектурных контрактов

Деревянный потолок в современном мансардном помещении с мансардным окном с поверхностью из декоративных досок.

Кровельные конструкции внутренние. деревянные балки крыши, деревянный каркас, стропила, фермы, строительство чердака дома.

Гостиная на мансарде с диваном и книжным шкафом в деревенском стиле — 3D визуализация

Новая крыша с мансардным окном, битумная кровля (черепица) и дымоход. крыша с мансардными окнами.

Ночная спальня на чердаке, пустой интерьер лунного света, современная домашняя мансарда или гостиничная квартира на крыше с кирпичной стеной, двуспальная кровать размера «king-size», лампы, растения в горшках, роскошный дизайн, реалистичная векторная иллюстрация

Жилые дома со скульптурными барельефами, деревянными ставнями, импровизированными балконными и мансардными надстройками привлекают в Париж толпы туристов своим неповторимым очарованием французского образа жизни оконная рама для мансардного помещения на копировальном пространстве и деревянной крышей. house in building concept

Классические дома с облупившимися каменными стенами, деревянными трухлявыми ставнями, горбатыми крышами и мансардными надстройками привлекают в Париж толпы туристов своим неповторимым шармом французского образа жизни

Потолок строящегося жилого дома из красного кирпича с выступающими балками

Мансардное окно в оранжевой черепичной крыше

Округлые конусообразные жилые квартиры многоэтажный дом с деревянными ставнями и жилой мансардой и балконами и растениями на крыше, расположенными на одной улиц парижа со старой застройкой

угол жилых квартир многоэтажный дом с деревянными ставнями и жилой мансардой и балконами за окнами расположен на одной из улиц парижа со старой застройкой

Жилые дома с мансардными этажами, деревянными одинаковыми ставнями, горбатыми крышами и мансардными надстройками привлекают в Париж толпы туристов своим неповторимым шармом французского образа жизни

Энергосберегающие концепции в конструкции энергоэффективной крыши нового здания

Минималистичная спальня интерьер с серой кроватью, бежевым постельным бельем, деревянным ночным столиком и элегантными личными аксессуарами. мансардное окно. шаблон.

Обрезанный вид профессионального рабочего в защитной спецодежде, использующего нож и держащего измерительную ленту над материалом, устанавливающего теплоизоляцию из минеральной ваты под крышей

Векторный бесшовный рисунок загородных домов и елей. зимний пейзаж. плоский стиль.

Кровельные конструкции мансардные утепления внутренние. деревянные кровельные балки, стропильные фермы, строительство чердаков каркасных домов.

Вид в профиль профессионального рабочего в защитной спецодежде, укладывающего теплоизоляционный слой под крышу, закрепленный материал на стене

Старые многоэтажные дома с облупившимися каменными стенами, деревянными трухлявыми ставнями, горбатыми крышами и мансардными надстройками привлекают в Париж толпы туристов с их неповторимым шармом французского образа жизни

Окно с покосившимися ставнями старого каменного многоэтажного жилого дома с импровизированным балконом на фасаде оштукатуренного многоэтажного дома

Жилые дома с мансардами, деревянными одинаковыми ставнями, горбатыми крышами и чердачными надстройками привлекают толпы туристов в париж с их неповторимым шармом французского образа жизни

Гидроизоляция проблемного участка крыши с помощью битумной черепицы и водосточного желоба. строительство кровли из битумной черепицы.

Черепица и солнечный свет неба. концепция кровельных подрядчиков, устанавливающих крышу дома.

Классические дома с облупившимися каменными стенами, деревянными трухлявыми ставнями, горбатыми крышами и мансардными надстройками привлекают в Париж толпы туристов своим неповторимым шармом французского образа жизни

Интерьер просторной гостиничной спальни на мансардном этаже со свежим бельем большая двуспальная кровать. уютная современная мансардная комната в современном доме.

Незавершенное строительство мансардной крыши дома. 3д иллюстрация

Вазон с цветами и растениями выставлены за окном с деревянными ставнями на несъемных металлических ободках импровизированного балкона на фасаде оштукатуренного многоэтажного дома

Угол жилых квартир многоэтажного дома с деревянными ставнями и жилыми мансардами и балконами за окнами расположен на одной из улиц парижа со старой застройкой

Парная картина ремонт

Бывший дом пастора. поселок Сосновка, Калининградская область

Жилые дома со скульптурными барельефами, деревянными ставнями, горбатыми крышами и мансардными надстройками привлекают в Париж толпы туристов своим неповторимым очарованием французского образа жизни

Рекламные концепции. вид сбоку женщины, открывающей жалюзи на чердаке или мансардном окне в деревянной раме, установленной в современной квартире. новый и удобный дизайн интерьера в доме

Мужчина ремонтирует свою квартиру в многоэтажном кирпичном доме с деревянными ставнями и жилой мансардой и балконами за окнами, расположенной на одной из улиц парижа со старой застройкой

Мансардный дом с металлической крышей и белым пластиковым водосточным желобом.

Современный дизайн интерьера мансарды. Концепция 3D-рендеринга

Низкий угол обзора верхней части загородного дома с мансардой и мезонином. простой жилой коттедж с обшивкой сайдингом в весеннем саду. Россия. избирательный фокус.

Лучшие стили крыш 2020 | 15 различных форм

Стиль крыши вашего дома — это то, что многие домовладельцы упускают из виду, хотя на самом деле это может оказать существенное влияние не только на прочность и устойчивость вашей кровельной системы, но и на ее стоимость. на замену кровли. Используйте эту страницу в качестве руководства, чтобы узнать больше о различных стилях крыш, чтобы вы могли быть хорошо информированы, прежде чем перекрывать существующую крышу или устанавливать новую крышу в только что построенном доме.

Чтобы начать работу, выберите тип крыши ниже. Наиболее часто устанавливаемый тип крыши

• Плюсы и минусы двускатных крыш
• Влияет ли форма крыши на структуру вашего дома?

701777777777777777777777777777777777 годы.
