рассчитать для частного дома, коттеджа

Содержание

• 1 Под какие конструкции можно использовать сваи
• 2 Основные требования к проекту данного основания
  • 2.1 Основные правила расчета

Свайный фундамент под дом из газобетона

Дома, которые строятся на свайном фундаменте имеют множество положительных моментов.

Благодаря тому, что сваи имеют некоторую специфику, они должны ставится на основании плана (проект).

Он необходим, для того, чтобы рассчитать нужное количество свай, которые будут надежно удерживать все здание.

Поэтому свайный фундамент под дом требует к себе тщательного подхода, а именно нужен проект, о котором и пойдет речь в данной публикации.

Под какие конструкции можно использовать сваи

Чтобы разобраться в тонкостях свайного фундамента, и под какие конструкции они подойдут, нужно изучить два важных фактора.

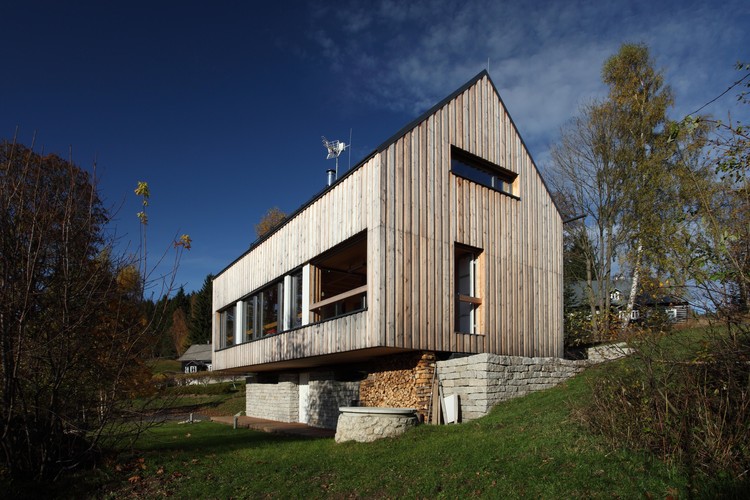

Коттедж на свайном фундаменте сооруженный на холме

Первый состоит в конструкции дома или коттеджа, которые на них будут стоять. Сразу нужно отметить, что свайный фундамент не подойдет для сооружений, которые имеют тяжелый вес.

Поэтому специалисты рекомендуют использовать свайный фундамент для домов, сооруженных из не тяжелых строительных материалов.

Сюда можно отнести дома из пеноблоков, газосиликата, из дерева, а также других легких материалов. Некоторые используют такое основание при строительстве коттеджа, но опять-таки следует не забывать, что он также должен быть сделан из пеноблоков или иных легких материалов.

Второй момент касается сложности участка, где будет происходить строительство.

На участке может быть сложный рельеф (наличие неровностей, либо он может быть вообще наклонным). Помимо этого почвенный состав может быть нестабильным и пучинистым. Все это необходимо учитывать.

Исходя из этого, можно сделать следующие выводы:

• проект фундамента оборудованного сваями должен быть разработан под сооружения из пеноблоков, газосиликата и других легких строительных материалов, а также коттеджа;
• также проект должен разрабатываться под любой тип грунта, за исключением скального, с любой глубиной промерзания и пучинистости;
• проект свайного основания необходимо просчитывать таким образом, чтобы можно было сделать ремонт некоторых элементов основания, либо отдельных блоков.

Особенно подходит свайный фундамент для дома из газобетона.

Основные требования к проекту данного основания

Любой проект необходимо правильно рассчитать.

Для частного домостроительства, этот вопрос особенно актуален, так как дома или коттеджи строятся на продолжительное время, поэтому неправильные измерения или расчеты могут привести к тому, что стоящий дом начнет давать трещины, либо будет происходить его усадка.

Чтобы этого не получалось необходимо сделать качественный проект.

Основные правила расчета

Примерный план фундамента свайного для летнего садового дома (стены деревянные)

Самое первое, на что необходимо обратить внимание, это на вес будущего частного дома. Как было указано выше, под фундамент оборудованный сваями, подойдут только легкие строительные материалы (пеноблоки, дерево, блоки из газобетона).

Поэтому зная параметры строения, и вес одного из блоков, который имеет стандартную ширину, длину и вес (так как делаются они промышленным способом) можно точно рассчитать вес всей конструкции. Это касается также пеноблоков и деревянных брусов.

Также необходимо обратить внимание на вес будущей кровли, а также на количество осадков, которые выпадают в данной области. Такие расчеты приведут к тому, что зная расстояние между сваями, можно точно рассчитать их количество.

Следующий момент состоит в том, что необходимо провести исследование грунта, где будет происходить строительство частного дома. На территории нашей страны в разных поясах грунт имеет разные свойства, пучинистость, глубину промерзания и состав. Существуют специальные справочники, согласно которым можно узнать свойства грунта в конкретной области строительства и глубину подземных вод. Благодаря таким знаниям можно определить необходимую длину свай.

Сразу нужно сказать, что их длина должна быть на 20-30 сантиметров больше чем уровень промерзания грунта. Такое правило распространяется даже тогда, когда дом делается из блоков газобетона или пеноблоков.

Устройство различных ростверков для фунламента на винтовых свай

Следующий элемент это ростверк. Он может делаться из дерева, железобетона, или бетона. В его обязанности входит сцепление всех свай в одно целое, и служит для того чтобы на него можно было ставить несущие стены и внутренние перегородки.

Ширина его будет зависеть от ширины газосиликатных блоков или пеноблоков, из которых будет строиться дом. Если он делается из дерева, тогда под ростверк пойдут деревянные брусы. Чтобы сделать качественный ростверк, необходимо четко представлять стоящий на таком основании дом, а также все его особенности.

И последнее, что необходимо учитывать, это свойство свайного основания и ростверка, возможность сделать ремонт некоторых свай или отдельных блоков из конструкции дома. Стоящий дом не может вечно сохранять свою прочность. Он требует периодического ремонта несущих частей, которые состоят из блоков или брусов.

Свайный фундамент, как было указано выше, благодаря своей особенности, позволяет сделать ремонт отдельных блоков или свай, не нарушая всей конструкции. Но для того чтобы такое можно было сделать необходимо четко проработать все мельчайшие подробности такого основания.

Чтобы сделать ремонт не нужно разбирать весь ростверк, а достаточно просто в крутить или выкрутить сваю из грунта или в грунт, заменить элемент. Можно даже таким образом осуществлять ремонт некоторых свай.

Эта таблица поможет вам определить количество и диаметр свай

Ну и последнее, это выбор диаметра будущих свай. Для этого достаточно владеть информацией о весе всей конструкции. Нужно помнить, что сваи имеют полость в которую должен заливаться бетон. Он нужен для того, чтобы дополнительно усилить сваи и придать им более лучшую жесткость.

Как видно свайный фундамент требует к себе тщательного подхода. Вызвано это тем, что такое основание требует к нему особого подхода. Несмотря на его надежность, к его проектированию необходимо подходить с особой тщательностью.

Если будущий владелец дома не владеет некоторыми знаниями в области строительной инженерии, то для подготовки качественного проекта необходимо пригласить специалиста, который учтет все особенности и предусмотрит их в проекте.

План свайного фундамента для любого сооружения представляет из себя весьма сложные расчеты, поэтому к нему необходимо подходить с особой тщательностью. Если этого не сделать, то можно рассчитывать на то, что рано или поздно стены дома начнут трескаться, либо сама конструкция будет усаживаться и косится.

Чтобы этого не произошло, необходимо позаботится о качественном свайном основании, которое будет сделано по всем требованиям и правилам. Это также нужно для того, чтобы не начать делать первый капитальный ремонт дома через несколько лет.

Каркасный дом на винтовых сваях

Каркасный дом на винтовых сваях

Благодаря сравнительно небольшой массе каркасных домов для их строительства допускается применение любого типа фундамента. Одним из лидеров в этой сфере является свайно-винтовое основание.

Это недорогой, быстровозводимый, надёжный и долговечный фундамент, идеально подходящий для возведения каркасного дома. Предлагаем познакомиться поближе с его устройством, ключевыми этапами установки, а также с преимущества и недостатками конструкции.

Устройство и этапы обустройства фундамента на винтовых сваях

Данный тип фундаментов представляет собой объединённые обвязкой опоры, количество и параметры которых рассчитываются исходя из требуемой несущей способности. Каждая опора в таком основании — стальная винтовая свая — состоит из трёх основных частей:

1. Тело сваи — стальная пустотелая труба диаметров 70-120 мм и длиной 2000-4000 мм. В некоторых случаях применяются более длинные сваи, если это требуется для достижения нужной несущей способности на слабых и нестабильных почвах. На конце, который входит в землю, имеется заострённый в виде конуса наконечник. Снаружи труба окрашивается, как правило, долговечной порошковой краской для защиты от коррозии. Внутренняя полость свай после вкручивания обычно заполняется бетоном, чтобы они не ржавели изнутри.
2. Лопасть — рабочая часть винтовой сваи, выполняющая сразу несколько функций. На этапе монтажа фундамента особая форма позволяет вкрутить сваю на нужную глубину вращением ствола. Конфигурация лопасти рассчитывается таким образом, чтобы грунт под ней не разрыхлялся, а наоборот, уплотнялся. Благодаря этому каждая свая фундамента обеспечивает высокую несущую способность и представляет собой надёжную устойчивую опору. Лопасти отличаются не только формой изгиба, но и диаметром, от чего во многом зависит допустимая нагрузка на фундамент и количество применяемых свай.
3. Оголовок — представляет собой стальную деталь, которая надевается на каждую сваю после вкручивания и выравнивания. Имеет квадратную площадку из толстой листовой стали, на которую монтируется нижняя обвязка каркасного дома.

Обустройство свайно-винтового фундамента может осуществляться двумя способами.

Более быстрый и технологичный реализуется с применением спецтехники. Как правило, это небольшие мобильные машины с электроприводом и передачей крутящего момента на сваю. Также сваи можно вкручивать в грунт вручную, используя длинные рычаги. Сегодня эта методика используется нечасто, тем более, на твёрдых и промёрзших почвах установка без техники затруднительна или вовсе невозможна.

Процесс обустройства можно разделить на 10 этапов:

1. Подготовка стройплощадки.
2. Геодезические изыскания.
3. Расчётные работы.
4. Пробное вкручивание сваи с расчётными параметрами и корректировка.
5. Разметка будущего фундамента.
6. Вкручивание свай в соответствии с проектом.
7. Выравнивание.
8. Заполнение бетоном.
9. Монтаж оголовков.
10. Сборка нижней обвязки каркасного дома.

Чтобы не нарушать технологию и не снизить несущую способность свайно-винтового фундамента, выравнивать сваи обратным выкручиванием нельзя. Делается это при помощи отрезного инструмента.

Плюсы и минусы каркасного дома на свайно-винтовом фундаменте

Поскольку недостатков у каркасного дома на винтовых сваях практически нет, начнём с них. Здесь стоит отметить невозможность обустройства данного типа фундамента на скалистых грунтах или на почве, в которой встречается много камней. Ещё следует понимать, что каркасный дом на сваях будет возвышаться над уровнем участка на 300-500 мм, из-за чего придётся обшивать фундамент цокольной отделкой, чтобы защитить низ жилья от продувания.

Плюсы:

• невысокая стоимость;
• быстровозводимость;
• высокая несущая способность;
• простота расчёта;
• долговечность;
• всесезонность монтажа;
• возможность обустройства на неровных участках;
• подходит для торфянистых, болотистых, песчаных и других нестабильных почв.

Фундамент на винтовых сваях и каркасных дом на нём — отличное сочетание и оптимальное решение, позволяющее обойти множество ограничений, характерных для других технологий.

Посмотрите проекты каркасных домов

«КДС-130»14.1 х 13.6 | 267 м2 Цена дома от 2 903 000 р. О проекте

«ФХД-189»16.7 х 11.2 | 263 м2 Цена дома от 3 794 000 р. О проекте

«КД-103»11.91 х 15.6 | 234 м2 Цена дома от 2 735 000 р. О проекте

«КД-142»12 х 10.2 | 225 м2 Цена дома от 3 000 000 р. О проекте

«КДШ-117»15.7 х 11.2 | 221 м2 Цена дома от 2 927 000 р. О проекте

«ФХД-188»10.

6 х 9.3 | 221 м2 Цена дома от 3 458 000 р. О проекте

Все каркасные дома

Другие новости и статьи

Назначение вентзазора в каркасном доме

Главным врагом каркасного дома, как ни удивительно, является не ветер, не холод, не механические воздействия, а безобидная на первый взгляд влага. Проникая вглубь стенового или потолочного «пирога», она делает его уязвимым перед всеми перечисленными …

Читать статью полностью

Электропроводка в доме из бруса

Электрическая проводка является одной из самых сложных систем любого брусового дома и требует не просто внимания, а высококвалифицированного монтажа и соблюдения правил эксплуатации. Ошибки, допущенные в процессе, могут стать не только причиной …

Читать статью полностью

Виды отопления в каркасном доме

Каркасный дом, хоть и отличается превосходными показателями энергоэффективности, вес же нуждается в обогреве. Конечно, есть технология, которая предусматривает полное отсутствие потерь тепла, но она настолько затратна, что дешевле будет все-таки . ..

Читать статью полностью

Все статьи

Наше производство

Остались вопросы?

Оставьте свои данные и наш менеджер свяжется с Вами.
Менеджер перезвонит в течение 1 часа с момента отправки заявки.

** Согласен на обработку моих персональных данных

Ваша заявка пока не отправлена

Спасибо за вашу заявку
Мы перезвоним вам в ближайшее рабочее время!

свернуть

Строительство домов под ключ проекты и цены в Москве недорого

Строительство домов под ключ проекты и цены в Москве недорого

Каркасные дома

Дома из клееного бруса

Компания «LPS-DOM» строит дома только из отборных и экологически чистых сортов северного леса с 1991 года.

У нас есть собственное деревообрабатывающее производство, что позволяет устанавливать минимальную стоимость на строительные материалы.

Наша компания специализируется также на индивидуальном проектировании: вы можете внести изменения в уже существующий проект или спроектировать дом с нуля.

Мы сделаем для вас дизайн-проект дома с расстановкой мебели и возможностью просмотра вашего будущего дома в очках виртуальной реальности.

Перейти к проектам

Несколько простых шагов к дому вашей мечты

Небольшой одноэтажный зимний дом выполнен по индивидуальному проекту. Внешняя отделка стен имитацией бруса. Кровля — металлочерепица. Мега теплый каркас повышенной прочности, утепление стен 300 мм. Гарантия на каркас 20 лет. Благодаря современной технологии «пирога» наши клиенты смогут экономить на отоплении. Дом строился по акции: электрика в подарок. Строительные работы завершены, инженерные коммуникации проложены. Дом сдан и готов к внутренней отделке. Пожелаем нашим клиентам счастливого новоселья!

Индивидуальный подход. Возможно внесение изменений в проект. Дизайн экстерьера и интерьера с расстановкой мебели. Просмотр в VR очках. Каркасный дом под ключ. Наши проекты.

Зимний дом «Бавария» выполнен по индивидуальному проекту с отделкой сайдингом под камень. Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Гарантия на каркас 20 лет. Дом строился по акции: железобетонные сваи по цене винтовых. Строительные работы завершены, инженерные коммуникации проложены. Дом сдан и готов к внутренней отделке. Пожелаем нашим клиентам счастливого новоселья!

Закончилось строительство дома по типовому проекту «Киркинес». Отделка коттеджа выполнена имитацией бруса. Фундамент дома – ж/б сваи. Проект 2-х этажного дома площадью 226 кв.м. заслуживает внимания: предусмотрена просторная терраса, жилые комнаты оборудованы панорамными окнами, предусмотрен балкон. Планировка включает в себя 5 спален, просторную столовую. Внешние отелочные работы полностью закончены. На этапе строительства в доме были проведены все инженерные коммуникации, электрика, сантехника и отопление. Мы желаем нашим любимым покупателям счастливой жизни в новом доме.

Завершилось строительство дома по индивидуальному проекту. Новый коттедж с отделкой внешних стен имитацией бруса. Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Гарантия на каркас 20 лет. Дом построен на ж/б сваях. Коттедж готов к внутренней отделке. Поздравляем наших покупателей с новосельем и желаем им много много счастливых мгновений в своем новом доме!

Новый коттедж пополнил копилку наших проектов! Каркасный дом «Монреаль» с отделкой внешних стен имитацией бруса. Внутри отделка стен под дерево, имитация бруса в интерьере в рамках акции «Отделка стен в подарок». Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Гарантия на каркас 20 лет. Дом построен на ж/б сваях. На этапе строительства в доме были проведены все инженерные коммуникации, электрика, сантехника и отопление. Поздравляем наших покупателей с новосельем и желаем им много много счастливых мгновений в своем новом доме!

Большой дом — для большой семьи! Каркасный зимний дом «Розовый сад» построен на ж/б сваях. Перепланировка по индивидуальному дизайн-проекту. Наружная отделка стен — фиброцементный сайдинг. Это высококачественный и долговечный материал для внешней отделки стен. Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Гарантия на каркас 20 лет. На данный момент дом готов к внутренней отделке. Просторная светлая терраса служит органичным переходом в садовую зону и отличным подспорьем для ландшафтного дизайна участка.

Первый этап строительства завершен! Одноэтажный каркасный дом «Берлингтон» построен, в августе запланированы работы по чистовой отделке. Индивидуальный проект, зеркальный вариант и с учетом перепланировки по требованиям заказчика. Наружная отделка стен — имитацией бруса, внутри проведена скрытая разводка коммуникаций. Дом стоит на ж/б сваях.
Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Строительные работы завершены, инженерные коммуникации проложены. Дом сдан и готов к внутренней отделке. Гарантия на каркас 20 лет. Большая светлая терраса служит органичным переходом в садовую зону и отличным подспорьем для ландшафтного дизайна участка.

Зимний дом «Бавария» выполнен по индивидуальному проекту с отделкой сайдингом. Дом строился по акции: железобетонные сваи по цене винтовых. Мега теплый каркас повышенной прочности, утепление стен 300 мм., благодаря этому наши клиенты смогут экономить на отоплении. Строительные работы завершены, инженерные коммуникации проложены. Дом сдан и готов к внутренней отделке. Гарантия на каркас 20 лет. Наши клиенты обратились в нашу компанию по совету друзей, кто несколько лет назад построил дом в их же поселке. Соседский дом был сдан пару лет назад, наши клиенты видели, что красота и надёжность построенного нами жилья никуда не деваются спустя годы. Мы абсолютно уверены, что его хозяевам живётся в столь замечательном доме хорошо и комфортно.

В июне сдали дом для молодой семьи, коттедж выполнен по проекту Филадельфия с отделкой сайдингом. На этапе строительства в доме были проведены все инженерные коммуникации, электрика, сантехника и отопление. Внутренняя отделка имитацией бруса. Большая светлая терраса служит органичным переходом в садовую зону и отличным подспорьем для ландшафтного дизайна участка.

Завершилось строительство дома по индивидуальному проекту. За базовый был взят популярный среди наших клиентов проект «Брест». На этапе заключения договора была осуществлена перепланировка с учетом пожеланий покупателей. Внешняя отделка — сайдинг под кирпич. Дом выполнен на железобетонных сваях. На этапе строительства в доме были проведены все инженерные коммуникации, электрика, сантехника и отопление. Большая светлая терраса служит органичным переходом в садовую зону и отличным подспорьем для ландшафтного дизайна участка. Поздравляем наших покупателей с новосельем и желаем им много много счастливых мгновений в своем новом доме!

Смотреть все

↑

Строительство домов на сваях

Фундамент – основа каждого сооружения. От его качества, оттого как он переносит нагрузку от строения к грунту, зависит надежность и безопасность зданий. Основание для строительства дома, должно быть достаточно прочным.

Свайный фундамент для загородного коттеджа – превосходный вариант. Он экономичен, способен выдерживать значительные нагрузки, долговечен. Поэтому многие домовладельцы, выполняя капитальное строительство, отдают предпочтение такому фундаменту.

У подобных фундаментов превосходная несущая способность. Для их возведения применяют разнообразные конструкции. Часто используются деревянные или бетонные, стальные или железобетонные, а также винтовые сваи. Для каждого фундамента требуется индивидуальное количество столбов, связываемых меж собой ростверками (бетонными либо железобетонными плитами).

На грунте со слабым верхним почвенным слоем строить фундамент целесообразно на сваях. Он идеален для грунтов с примесями торфа и перегноя, лессовидных, теряющих устойчивость при насыщении водой, и перенасыщенных влагой почв, глины, пластичных и текущих суглинков.

Чрезмерно плотные почвы также подходят для данных фундаментов. Возведение подобного основания сокращает объемы трудоемких земельных работ (исключая копку котлована, перевозку излишков грунта, использование бетонной смеси, засыпки и прочего) и расходы, связанные с ними. Оправдано строительство домов на сваях на склонах холмов, болотистой местности и воде.

Вид фундамента определяет конструкция здания. Так, для каркасных и монолитных, деревянных и газобетонных домов прекрасно подходит основание, выполненное из свайных «кустов».

Особенности строительства домов на сваях

Прежде чем начать возведение дома, анализируют грунт. Непрочный грунт – показатель для выполнения свайной несущей конструкции. Перед строительством такого основания почва подвергается дополнительному анализу, позволяющему определить глубину погружения опор.

Вид свай определяет способ их погружения в грунт. Они устанавливаются в почву забивкой, вибропогружением, вдавливанием или завинчиванием. В несжимаемые слои грунта опоры погружают с помощью спецтехники.

В ослабленные почвы с обилием грунтовых вод предпочтительнее сооружать свайный фундамент. Забивать опоры в некрепкие грунты легче, чем укладывать ленточное основание.

Все типы фундаментов с течением времени оседают. Осадку таких фундаментов рассчитывают до их строительства. Такие основания оседают обычно на 1-3 сантиметра. Более существенную усадку дают несущие конструкции, столбы которых закладывались без использования спецтехники (как правило, это фундаменты на винтовых сваях).

Сваи устанавливают на расстоянии 2-3 метров, что нередко приводит к неровному проседанию дома. Поэтому грамотный расчет фундамента на любом виде опор доверяют профессионалам. Такие фундаменты не требуют ровных площадок.

Этапы и сроки строительства домов на сваях

Дом на сваях строится поэтапно, при этом специалисты:

• Анализируют грунт для определения глубины вкручивания сваи, которая должна располагаться ниже промерзающего уровня.
• Производят проектирование фундамента. Определяют количество свай, их тип. Для этого учитывают характерные особенности грунта, массу конструкции опирающейся постройки, уровень грунтовых вод. Акцентируют внимание на конструктивных особенностях возводимого здания. Важную роль играет этажность коттеджа, несущие конструкции пола, планировка комнат, расположение межэтажных лестниц, печей и каминов. Дома весом свыше 40 тонн требуют опоры больших диаметров, выполняемые на заказ.
• Укладывают фундамент.
• Строят дом на сваях.
• Занимаются благоустройством территории.
• Вводят объект в эксплуатацию.

Дома на сваях строят круглогодично. Такие основания в отличие, например, от ленточных фундаментов, сооружаемых только летом, не нужно после монтажа выдерживать до полного высыхания и усадки, занимающей 1,5 года. Возведя конструкцию здания, сразу после установки опор, переходят к благоустройству коттеджа. К отделке приступают, дождавшись естественной усадки стен. Данный фундамент (до 30 опор) устанавливают за день. На сооружение самого жилья уходит 1-1,5 месяца.

Строительство домов на винтовых сваях

Винтовая свая – стальная труба с заостренным концом и лопастями, диаметром 57-108 мм. Выбор диаметра опоры зависит от веса постройки. Чем легче дом, тем меньше диаметр. Благодаря лопастям, винтовые сваи легко проникают в почву на необходимую глубину. Ввинчивание подобных опор не требует бурения и применения спецтехники.

Дома на свайно-винтовом фундаменте благодаря ряду преимуществ снискали превосходные рекомендации. Простота и быстрота установки – главные достоинства винтовых свай. При наличии оборудования монтаж основания занимает 1 день. К тому же ждать высыхания и усадки фундамента не придется. К сооружению объекта приступаю сразу же.

Винтовым сваям характерны высокие показатели нагрузки. Они обладают несущей способностью, достигающей 4-17 тонн. Обычному деревянному дому нужны всего 2-3 тонны, а кирпичному коттеджу – 7-9 тонн. Такие параметры не вызывают беспокойства, касающегося безопасности конструкции.

Немаловажным достоинством винтовых свай оказывается распределение нагрузки, позволяющее учитывать особенности сооружаемого дома. Этот неоспоримый плюс сделал их незаменимыми. Кроме того, столь высокие характеристики прочности и долговечности, а также прочие положительные аспекты дополняет невысокая стоимость данного фундамента (в сравнении, например, с тем же ленточным он обходится дешево).

При отсутствии оборудования выполняют ручное завинчивание, на которое уходит 2 недели. Эксплуатируются дома на таком фундаменте в течение 70-100 лет, не производя их замены и ремонта.

Технология строительства домов на винтовых сваях достаточно проста. Однако застройщики, не обладающие соответствующим образованием, подготовкой и опытом, сталкиваются с трудностями.

Наибольшую сложность представляет проектирование свайного фундамента и правильное ввинчивание опор. От их качества зависит судьба коттеджа, его прочность и безопасность. Такой специфический фронт работ разумнее всего доверить профессиональным строителям.

Наша компания строит дома на сваях в Москве и Подмосковье. По всем вопросам обращайтесь к нашим специалистам в онлайн-режиме, по телефону или в офисе компании.

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Содержание

1. Дом на сваях своими руками. Буронабивной свайный фундамент своими руками
2. Дом на сваях недостатки. Дом на сваях – фантазии или реальность?
3. Обвязка каркасного дома на сваях. Общая информация
4. Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома
5. Дом на сваях проект. Почему нельзя строить дом на сваях
6. Винтовые сваи – описание и область применения
7. Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

Дом на сваях своими руками. Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

Земляные работы.

Установка асбестоцементных труб и укладка в них арматуры.

Заливка бетона.

Устройство ростверка.

Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Дом на сваях недостатки. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Обвязка каркасного дома на сваях. Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение , поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом , являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Дачный дом на сваях. Преимущества винтовых свай для фундамента дачного дома

Решением для фундамента дачного дома могут статьи винтовые сваи: такой тип основания является экономичным и одновременно надежным.

Винтовые сваи позволяют закрепить фундамент в грунтах с достаточной несущей способностью, располагающихся за глубиной промерзания. Важно, что это не потребует проведения дополнительных земляных работ, как в случае с бетонным фундаментом, а значит, не повлечет и существенного удорожания строительства.

Свайно-винтовая конструкция не требует организации гидроизоляции. Все что необходимо для обеспечения достаточного срока службы постройки – использовать в фундаменте винтовые сваи с толщинами стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), соответствующими степени коррозионной агрессивности (КАГ) грунтов площадки строительства. Чтобы получить эту информацию достаточно провести несложные измерения на участке (подробнее «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерения коррозионной активности грунтов»).

Если нужно будет перепланировать участок, использование винтовых свай в фундаменте опять же окажется преимуществом: их можно будет демонтировать и повторно установить на новом месте.

Все работы по погружению винтовых свай выполняются в той же последовательности, что для иных типов сооружений. Найти рекомендации по самостоятельному монтажу можно в разделе «Установка винтовых свай».

Таким образом, хотя дачный дом и имеет низкий класс ответственности, все же стоит позаботиться о том, чтобы он прослужил как можно дольше и, желательно, без потери эксплуатационных свойств. А современные строительные материалы позволяют добиться такого результата без значительного увеличения затрат на строительство.

На строительство садового домика обычно выделяется мало средств, а потому он возводится из дешёвых и доступных материалов. Особенность таких построек заключается в их небольшой массе, а потому можно дополнительно сэкономить, построив садовый дом на винтовых сваях . Фундамент на винтовых сваях обходится в разы дешевле железобетонного, но обладает меньшей несущей способностью, которая не особо важна при строительстве небольших построек.

Дом на сваях проект. Почему нельзя строить дом на сваях

А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).
Почему так? Давайте разбираться!
Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).
Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.
Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).
Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.
По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).
Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.
Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.
Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь .

Винтовые сваи – описание и область применения

Винтовая свая – это металлический стержень, снабженный винтовой лопастью в нижней, погружаемой в землю части. Современные технологии позволяют выполнить изделие сложно представимых размеров, например, диаметром лопасти винта до 2,5 метров и длиной – более 20 метров, способное погружаться в грунт практически на всю длину.

При этом винтовые сваи, используемые в частном строительстве, достаточно просты конструктивно и технологически, что позволяет их изготовление своими руками.

Благодаря особенностям конструкции винтовые сваи имеют следующие основные области применения:

• в условиях сложного рельефа местности . Использование винтовых свай позволяет выполнение фундаментных работ даже при больших перепадах в отметках в пределах строительной площадки без необходимости выполнения дополнительных земляных работ. В результате заказчик экономит средства и время;
• при возведении пристроек к существующим зданиям и сооружениям . Это обусловлено тем, что при устройстве фундамента из винтовых свай отсутствует динамическое воздействие на грунт, способное повредить рядом стоящему зданию;

• при необходимости быстрого выполнения работ . Устройство фундамента частного дома, состоящего из свайного поля, вполне реально выполнить в течение суток. Это является немаловажным достоинством при жестких сроках строительства;
• при строительстве высотных сооружений (например, опоры ЛЭП, вышки сотовой связи и другие подобные им), когда особенности конструкции винтовых свай позволяют выдерживать очень серьезные нагрузки, направленные на выдергивание сооружения;
• при необходимости усиления существующего фундамента , находящегося в аварийном состоянии. Схема усиления проста: по периметру устанавливаются винтовые сваи, которые затем крепятся к существующему аварийному фундаменту кронштейнами или другим способом, значительно увеличивая его несущую способность.

Перечисленными областями применение винтовых свай не ограничивается, так как они вполне универсальны и могут применяться практически везде.

Видео каркасный дом 8х9 своими руками в Иркутске, день первый, винтовые сваи

Дом на сваях — строительство дома на винтовых сваях

« Назад 11.06.2014 00:14 Если монтаж основания произведен неправильно или с использованием некачественных материалов, такой дом не может считаться пригодным для эксплуатации. Наиболее оптимальными и экономически выгодными конструкциями для монтажа являются винтовые сваи. Они широко используются в сфере строительства, с их помощью можно построить не только малоэтажный дом, но и любые другие здания жилого назначения. Фундамент на сваях – это основа строительной конструкции любого назначения, и именно от его качества зависит долговечность постройки и безопасность всех проживающих либо работающих в ней. Возвести современный дом с основанием на винтовых сваях можно достаточно быстро и с соблюдением всех действующих норм и правил. Это универсальное решение, необходимо лишь со всей ответственностью подойти к выбору строительных материалов, а именно свай. Чтобы не возникало никаких вопросов к фундаменту будущего дома, следует заказывать винтовые сваи у крупного производителя. Лишь в случае изготовления заводским способом опоры будут соответствовать всем характеристикам, приведенным в технической документации. Особенности домов на винтовых сваях Правильно рассчитанный проект фундамента и грамотно установленные сваи способны выдерживать большие нагрузки в сложных с геологической точки зрения грунтах. При возведении дома нет необходимости заранее расчищать площадку, добиваясь максимально ровной поверхности.  Сваи легко устанавливаются во все типы грунтов, единственным исключением, является грунт скального типа. К другим преимуществам основания данного типа для дома можно отнести:   возможность строительства в сейсмически опасных зонах, простоту и высокую скорость монтажа свай, отсутствие необходимости длительное время ожидать усадки основания, возможность ручной установки без привлечения строительной техники, высокую несущую способность сваи– от 4 до 17 тонн, относительную дешевизну стройматериала, соответственно и возведения фундамента.   Сегодня все большую популярность в нашей стране набирает каркасное строительство. Вначале дома на основании из свай появились в Северной Америке, но сегодня жители многих европейских стран уже не могут себе представить жилую постройку без такого надежного основания. Использование винтовых свай при монтаже фундамента позволяет также уменьшить материальные затраты на строительство дома на 30-60%. Отсутствует необходимость применять крупную землеройную технику, а после – использовать большие объемы бетона для заливки. К тому же, устанавливая сваи не придется разрушать или изменять окружающий ландшафт. В отдельных районах нашей страны, едва ли не единственным решением при возведении жилых домов является фундамент на винтовых сваях. Это касается регионов, где грунт промерзает глубоко, и с наступлением теплого времени года его отдельные слои начинают перемещаться. Правильно установленные сваи не подвержены выдавливанию из грунта под воздействием сил морозного пучения. Если же Вам достался участок с высоким уровнем грунтовых вод, на болотистой местности, преобладает торфяная почва или имеется сильный уклон, в таких случаях сваи будут идеальным выбором. Ещё одним плюсом домов, установленных на сваи – это вентиляция подпольного пространства. Благодаря тому, что строение стоит выше уровня земли (как правило на 30-70 см), все пространство под ним продувается. Это особенно положительно влияет на деревянные строения, не давая таким образом загнивать древесине и не образовываться плесени. Дополнительно, снаружи сваи можно обвязать профильной трубой и в дальнейшем обшить сайдингом или обложить облицовочным кирпичом, таким образом придав красивый внешний вид цоколю здания.  Из какого материала можно строить? Немаловажным будет материал, из которого Вы собираетесь строить Ваш будущий дом. Конечно же, один из популярных строительных материалов в России – это дерево (брус или бревно). Сваи идеально подходят под деревянные и каркасные дома. Что же касается строительства домов из таких материалов, как: пенобетон, газобетон, кирпич, арболит т.п., то тут появляются сложности. После того, как скрепляющий раствор застынет, стены дома будут представлять собой монолитную, прочную и в тоже время хрупкую конструкцию. В силу непластичности данных строительных материалов (в отличие от дерева), при неправильно спроектированным фундаменте и установленным сваям, может произойти неравномерная усадка дома. Что повлечет за собой его незначительное проседание, которые окажется фатальным для строения из пеноблоков и других подобных материалов. Чтобы этого не произошло, мы советуем возводить дома из таких материалов на винтовой фундамент с бетонным ростверком (свайный ростверк). Данный тип фундамента представляет собой смесь основания на винтовых сваях и ленточного фундамента. Подробнее об этом виде фундамента вы можете прочитать здесь. Недорого купить сваи высокого качества вы можете в нашей компании. ООО «Завод Свайных Конструкций» было основано в 2010 году. И за этот небольшой период мы завоевали звание лучшего поставщика свай в центральном регионе. Ведь для изготовления продукции мы всегда используем качественное сырье. Весь металл проходит вторичную проверку, поэтому на сваях нашего производства ваш дом простоит очень долго. Чтобы товар был оформлен в кротчайшие сроки и максимально грамотно, к каждому клиенту мы прикрепляем отдельного менеджера. Ведь при выборе типоразмера сваи нужно учитывать все нюансы проекта. Но одного качества составляющих фундамента недостаточно. Крайне важно, чтобы каждая свая была профессионально установлена. Наш завод предлагает услуги квалифицированных монтажников по оптимальным ценам. Ведь даже такая конструкция, как фундамент из сваи, должна быть возведена грамотно, с соблюдением действующих строительных правил и норм. Обращаясь к нам, вы получаете не только качественный товар и информационную помощь, но и существенную экономию. Ведь ООО «Завод Свайных Конструкций» всегда предлагает демократичные цены на реализуемую продукцию. Читайте также: Фундамент для дома из бруса  Фундамент под баню Как расчитать необходимое количество свай

10 деревянных шпильских домов, которые поднимают архитектуру с земли

10 деревянных шпильков, которые поднимают архитектуру с земли

Media Perra House / Santos Bolívar

• Написано Olivia Bartolini
• июнь 22, 2021
• июня 22, 2021
98
• июнь 22, 2021
июнь 22, 2021 98
• .

Дома на сваях представляют собой дома, возведенные на сваях над поверхностью почвы или водоема. Начиная с неолита и бронзового века, во всем мире было обнаружено большое количество приподнятых жилищ в различных формах, спроектированных с использованием нескольких разнообразных и инновационных методологий. Дома на сваях хорошо подходят для прибрежных районов и субтропического климата. Они не только отличаются отличительным конструктивным решением, но и защищают от наводнений, улучшают вид и позволяют домовладельцам строить на каменистой, крутой или нестабильной земле. Они также служат для защиты от животных и паразитов, обеспечивают вентиляцию снизу и минимизируют экологический след дома.

Кроме того, древесина является полностью возобновляемым, органическим и экологически безопасным строительным материалом. Древесина удерживает углекислый газ в течение длительного времени, что делает деревянные здания значительно более благоприятными для климата, чем те, которые построены с использованием материалов и процессов на основе ископаемого топлива. Деревянное строительство, построенное на сваях, является исключительно устойчивым и эстетически стимулирующим способом строительства.

Следующие 10 деревянных домов на сваях являются примерами творческого потенциала, который эта уникальная типология может привнести в современную архитектуру:

Обугленная кабина / DRAA Обугленная кабина / DRAA. Изображение © Felipe Camus

Обугленная хижина, расположенная в регионе Ольмуэ к северо-западу от Сантьяго, Чили, спроектирована DRAA. Обугленная хижина, созданная как убежище в горах для академической пары, спроектирована как убежище с размеренной связью с внешним миром, понимаемым в двух моментах:

1. Входной уровень, обрамленный единственным окном, формирует деятельность просторная комната, а зона для приготовления пищи и купания теснятся в мезонине.

2. В центре этажа стальная лестница ведет на чердак, который отличается широкими горизонтальными окнами, обрамляющими живописные горы, окружающие домик.

Внешний вид кабины построен с использованием SIP-панелей, а сборные модули были расположены и пропорциональны, чтобы выделиться из крутого ландшафта на сваях. Быстро собранная партия из трех человек, простота конструкции была важным компонентом ввода кабины в эксплуатацию.

Обугленная хижина / DRAA. Изображение © Felipe Camus Обугленная хижина / DRAA. Image Обугленная кабина / DRAA. Image

Высокий дом / DELORDINAIRE

Высокий дом, спроектированный DELORDINAIRE, построенный в 2017 году, смело выделяется на пустынном фоне Квебека. High House играет с границей между интерьером и экстерьером, приглашая людей собираться в пространствах, погруженных в природу. Хотя приподнятые конструкции на сваях обычно используются в теплом климате и в зонах затопления, в этом энергоэффективном зимнем шале используется типология свай для создания защищенной зоны первого этажа с уличной печью.

Высокий дом / ДЕЛОРДИНЕР. Изображение © Olivier Blouin High House / DELORDINAIRE. Изображение © Olivier Blouin High House / DELORDINAIRE. Image © Olivier Blouin

Поднятие конструкции предоставило жильцам непрерывный вид на Мон-Сент-Анн из гостиной, а также поразительную общую эстетику. Это также позволяет солнечному свету проникать в дом в любое время дня.

В пасмурный или снежный день дом сливается с белым пейзажем, почти исчезая, а в летний день минимальное белое строение выделяется на фоне окружающих зеленых холмов.

Высокий дом / ДЕЛОРДИНЕР. Изображение © Olivier Blouin

Дом у озера / Carlos Zwick Architekten BDA

Спустя 25 лет после падения Берлинской стены берлинский архитектор Карлос Цвик влюбился в заросший участок на берегу озера в Потсдаме, где был построен Дом у озера. Озеро в настоящее время сидит.

Пассивный дом стоит на 40 диагональных железных сваях, 10 отдельных фундаментов которых почтительно касаются террас только в определенных точках. Стальная сетка поддерживает деревянные полы, стены и потолки. Экологический баланс обеспечен экологически чистыми строительными материалами, а также солнечной тепловой системой на крыше.

Дом у озера / Carlos Zwick Architekten BDA. Изображение © Хосе Кампос Дом у озера / Carlos Zwick Architekten BDA. Изображение © Хосе Кампос Дом у озера / Carlos Zwick Architekten BDA. Image

При высоте 3 метра и фасаде из вертикальных планок из лиственницы строение напоминает современный домик на дереве. Он ненавязчиво интегрируется в вековые дубы и каштаны. Лоджия проходит по всей ширине дома, на высоте 8 метров над уровнем воды, что создает ощущение парения прямо над озером. В жилых помещениях огромные деревянные раздвижные окна гарантируют максимальную близость к природе.

Даже большой клен, который когда-то стоял на пути к дому, остался на месте и теперь растет прямо посреди гостиной.

Дом у озера / Carlos Zwick Architekten BDA. Image © José Campos

Media Perra House / Santos Bolívar

Этот жилой комплекс, расположенный на северо-западе Мексики, в Валле-де-Гуадалупе, на Винном пути, был спроектирован и построен для Media Perra.

Особые природные особенности ландшафта, крутая топография и резкие перепады уровней создали проблемы и возможности для Santos Bolívar Architects. Адаптация и связь с окружающими природными особенностями были концепциями, которые привели архитекторов к решению, что скала является символом принадлежности и что новый дом должен быть связан с ней и взаимодействовать с ней. Создав мост (через скалу), предложение дома Media Perra стало началом диалога между природой и застроенным пространством.

Медиа Перра Хаус / Сантос Боливар. Изображение © Miguel Ángel Mayoral Rodríguez Media Perra House / Сантос Боливар. Изображение © Miguel Ángel Mayoral Rodríguez Media Perra House / Сантос Боливар. Image Media Perra House / Santos Bolívar

Архитекторы подняли главный этаж дома с помощью деревянных и стальных колонн, чтобы первый этаж оставался более проницаемым и открытым. Достигнув вертикального ритма, экстерьер представляет собой скромную интерпретацию фасада своего предшественника: пивоварни Media Perra.

Медиа Перра Хаус / Сантос Боливар. Image © Miguel Ángel Mayoral Rodríguez

Навесы для отеля Bjornson / Ark-shelter

Ark-shelter Студия получила заказ на строительство группы апартаментов в лесу для отеля Bjornson в Липтовски-Микулаше, Словакия. С кратким описанием дизайна двухместных кают, ориентированных на одну сторону, окружающих главное здание отеля, решение стало относительно простым.

Укрытия для отеля Bjornson/Ark-shelter. Изображение © BoysPlayNice Приюты для отеля Bjornson / Ковчег-приют. Изображение © BoysPlayNice Приюты для отеля Bjornson / Ark-shelter. Image

Дизайн квартиры среди деревьев был основан на идее клиента о внешней оболочке с односторонней ориентацией и видами. Все каюты содержат свою отдельную квартиру, состоящую из спальни-гостиной, детской комнаты, прихожей и ванной комнаты. Аккуратно приподнятые над землей, домики ориентированы так, чтобы смотреть друг на друга и смотреть на нетронутые пейзажи леса или лыжного склона.

Непосредственный контакт с горнолыжным склоном и дикой природой создает неповторимую атмосферу курорта.

Укрытия для отеля Bjornson/Ark-shelter. Изображение © BoysPlayNice

Cabin Kvitfjell / Lund Hagem Architects

Процесс проектирования Cabin Kvitfjell был вдохновлен желанием клиента иметь «летнюю хижину в зимнем пейзаже». Участок — в Норвегии — расположен на вершине одного из самые высокие участки под застройку на горнолыжном курорте Квитфьель. Отсюда открывается прямой вид на юго-восток, где рельеф резко снижается.

Домик Квитфьель / Lund Hagem Architects. Изображение © Sam Hughes Cabin Kvitfjell / Lund Hagem Architects. Image

Центральная часть участка, предварительно очищенная от растительности, оказалась и самой плоской. В то время как расчищенная территория представляла собой идеальное место, чтобы выдержать вес кабины, существующие деревья создавали естественный фильтр по направлению к дороге и к курорту, расположенному ниже по склону горы.

Главная каюта и пристройка были построены на сваях, чтобы максимально «легко» касаться земли. Чтобы продолжить идею «летнего домика в горах», структурные объемы были обернуты тонкими вертикальными жалюзи. Учитывая большие плоскости стекла за этими жалюзи, внешние стены приобрели «завесу». План главной каюты имеет Y-образную форму, которая обрамляет замечательные виды на горы как из общих помещений, так и из главной спальни.

Домик Квитфьель / Lund Hagem Architects. Изображение © Sam Hughes

Дом на 12 ногах / RJZS Architects

В пышной пустыне Зебегень, популярном месте для отдыха и пеших прогулок в Северной Венгрии, находится Дом на 12 ногах, спроектированный RJZS Architects. На архитектурное наследие Зебегень сильно повлияли геоморфология и природные ресурсы города и его окрестностей. Участок проекта расположен в северо-западной части области, среди курортной зоны с семейными и дачными домами.

Дом на 12 ножках / RJZS Architects. Изображение © Balázs Dany Дом на 12 ножках / RJZS Architects. Image © Balázs Dany

Двенадцатиногий дом стоит в густом лесу, полном молодых дубов и акаций, с особенно крутым рельефом из-за близлежащего ливня. Ключевыми требованиями проекта были следующие: здание должно как можно меньше менять местность и окружающую среду, оно должно использовать фантастический вид на излучину Дуная, а также быть дешевым и простым в строительстве. Эти аспекты были учтены как в массе, так и в расположении здания.

Массив с двускатной крышей, открытый на короткой стороне, обращен к Дунаю. Прочно стоящий на ногах, весь дом представляет собой простую легкую деревянную конструкцию. Для строительства потребовалось спилить всего одно дерево. До здания можно добраться пешком снизу. Ряд простых деревянных лестниц ведет к деревянной конструкции, которая касается местности в двенадцати точках.

Дом на 12 ножках / RJZS Architects. Изображение

Дом на сваях / B.HOUSSAIS Architecture

Верный своему названию, дом на сваях в Плерёр-Боду, Франция, поднимается над землей. Его простота, прозрачность и выбор материалов (серые алюминиевые столярные изделия, вертикальное остекление и деревянный сайдинг, перегородка из натурального дерева) стремятся создать ощущение элегантности и легкости.

Дом представляет собой застекленный бельведер с видом на Кельтское море. Его положение по отношению к границам участка и соседних домов (и его расположение за улицей Plages) является стратегическим, поскольку насыпь папоротников защищает дом от визави, позволяя ему незаметно сливаться с ландшафтом, позволяя его жители, чтобы полностью увидеть море. Доступ к нему осуществляется по лестнице из оцинкованной стали.

Дом на сваях / B.HOUSSAIS Architecture. Изображение © Паскаль Леопольд Дом на сваях / B.HOUSSAIS Architecture. Image © Pascal Léopold

Фундамент заложен с помощью 12 свай, ввинченных в песок, а грунт остается полностью проницаемым для воды, так как дождевая вода перерабатывается в выгребной яме. Каркас и сайдинг выполнены из необработанной пихты Дугласа и необработанного окуме, а полы покрыты дубовым паркетом. Солнечные панели предварительно нагревают горячую воду для бытовых нужд.

Основная конструкция изготовлена ​​из оцинкованной стали для экономии сырья и обеспечения оптимальной прочности. Второстепенная структура построена с использованием деревянных каркасов и включает в себя плитку первого этажа, второго этажа и панорамной террасы. Наконец, большой навесной фасад с деревянными шипами и алюминиевой оболочкой обращен к морю.

Дом на сваях / B.HOUSSAIS Architecture

Дом Las Trancas / Cristian Irarrázaval Andrews

Дом Las Trancas является отправной точкой для развития нетронутой земли, расположенной на берегу озера Калафкен недалеко от Коньярипе, Чили.

При этом первом строительстве большое внимание уделялось знанию местности из-за особенностей местности и труднодоступности. Большинство материалов, технологий и мастерства приходилось закупать на месте, что представляло собой технически вневременной процесс строительства. Кроме того, дом должен был оставаться гибким в качестве начала новой застройки с неопределенным будущим и множеством потенциальных применений.

Дом Лас-Транкас / Кристиан Ирарразаваль Эндрюс. Изображение предоставлено Кристианом Ирарразавалом Эндрюсом, Дом Лас-Транкас / Кристиан Ирарразаваль Эндрюс. Изображение предоставлено Cristian Irarrázaval Andrews

Программно объем представляет собой открытую планировку, которую, благодаря системе раздвижных панелей, при необходимости можно разделить на разные пространства. Тяжелая конструкция крыши обеспечивает укрытие для внутреннего пространства, которое отступает на три угла и образует уступ по периметру для защиты от сильного дождя и солнца.

Дом Лас-Транкас / Кристиан Ирарразаваль Эндрюс. Image

Half-Tree House / Jacobschang Architecture

Это сооружение площадью 360 квадратных футов расположено на отдаленных 60 акрах частного вторичного леса в округе Салливан, штат Нью-Йорк. Он расположен на крутом, изолированном участке собственности, где нет доступа для транспортных средств, водопровода и электричества.

С самого начала в этом проекте были поставлены две важные задачи: спроектировать конструкцию, которую могли бы построить строители-любители по выходным, и учесть ограниченный бюджет строительства. Топография представляла собой сложную задачу. Стремясь свести к минимуму работу на площадке и устранить необходимость в больших фундаментах, подпорных стенах и перекачиваемом бетоне, архитектура приподнята над землей и опирается на поддержку деревьев.

Дом-полудерева / Архитектура Якобшанга. Изображение © Noah Kalina Half-Tree House / Jacobschang Architecture. Изображение © Noah Kalina

Фундаменты Sonotube закрепляют выступающие углы на одном уровне, а половина веса конструкции распределяется через опоры Garnier Limbs на два существующих дерева. Конструкционные деревянные балки образуют периметр со стандартным номинальным пиломатериалом для всех промежуточных каркасов. Три поворотные двери из стальных труб размером 8 на 8 футов (самая крупная статья расходов) были изготовлены за пределами площадки и установлены, защищены от атмосферных воздействий и оснащены стеклопакетами с двойной изоляцией на месте.

Помещение отапливается высокоэффективной дровяной печью Jotul, а электроэнергия (при необходимости) подается от портативного генератора. Все строительство было выполнено двумя его владельцами и в истинном духе амбарного строительства Новой Англии с командой преданных сторонников выходного дня.

Дом-полудерева / Архитектура Якобшанга. Изображение © Noah Kalina

Ссылка: Оливия Бартолини. «10 деревянных домов на сваях, которые поднимают архитектуру над землей» 22 июня 2021 г. ArchDaily. Доступ .

Современные дома на сваях | Дома на сваях

Люди строили дома на сваях с доисторических времен, и примеры домов на сваях можно найти по всему миру.

Подъем дома может защитить от наводнения и сохранить жилое пространство свободным от паразитов, поэтому дома на сваях особенно хорошо подходят для субтропических и прибрежных регионов.

Строительство дома на сваях также является отличным решением для строительства небольших, крутых и каменистых участков в районе Голливуд-Хиллз в Лос-Анджелесе. Также известные как «дома на платформе», дома на сваях и пирсах стали одним из самых знаковых архитектурных стилей города, часто появляющимся в фильмах и телешоу.

Ненадежно висящие над краями утесов и крутыми склонами, эти современные классические произведения середины века, кажется, бросают вызов законам физики и продолжают определять гламурный, свободный духом идеал Южной Калифорнии.

Дома на сваях в Лос-Анджелесе стали популярны в конце 1950-х и начале 1960-х годов, когда застройщики искали способы застройки небольших участков, считавшихся «незастраиваемыми». За это время было построено около 1500 домов на сваях, и многие из них остались.

Типичная конструкция включает как минимум две сваи, растянутые по диагонали перекрещивающимися тросами или стержнями. Эти сваи удерживали основной этаж здания над краем склона, создавая вид плавающего дома.

В то время дома на сваях были доступным и простым решением для размещения дома на пересеченной местности. Небольшие по размеру, они продавались покупателям из среднего класса.

Могу ли я построить дом на сваях?

Несмотря на то, что в Лос-Анджелесе все еще можно построить дом на сваях, затраты на это обычно непомерно высоки.

Платформенные дома потеряли популярность у местных строителей после 1966 года из-за новых строительных норм, вступивших в силу в феврале того же года. Реальная опасность неконтролируемого огня, опустошающего склоны холмов, требовала, чтобы все новые дома из ила были сделаны огнеупорными в течение одного часа, закрывая нижнюю часть дома или покрывая несущие конструкции огнеупорными материалами.

Как вы понимаете, сопутствующие расходы привели к тому, что строительство дома на сваях почти остановилось.

Безопасны ли дома на сваях?

Вы будете прощены, если усомнитесь в их структурной целостности, глядя на эти эффектные дома, возвышающиеся над крутыми склонами холмов. Могут ли эти тонкие столбы выдержать вес дома? А что будет во время землетрясения?

Строительные нормы и правила были гораздо менее строгими, когда строилась первая волна домов на сваях, и не все они были построены одинаково. Во многих случаях использовались неглубокие сваи, что приводило к ослаблению конструкции. Гниение обнаженной древесины и ослабление стальных тросов — другие факторы, которые могут сделать дома на сваях неустойчивыми.

В худшем случае дом на сваях, не прикрепленный к фундаменту на уровне улицы, очень уязвим для бокового движения во время землетрясения. Во время землетрясения в Нортридже в 1994 году рухнуло 13 домов на склоне холма, большинство из которых были домами на сваях со стержневыми раскосами и без фундамента на уровне улицы.

С 1996 года новые дома на сваях должны быть прикреплены к фундаменту на уровне улицы, как и существующие дома на сваях, стоимость которых составляет 50% или более от их стоимости при реконструкции.

Немногие из оригинальных коллекций домов на сваях Лос-Анджелеса сохранились, но есть районы с заметной концентрацией этих чудес середины века. Время от времени дом на сваях выставляется на продажу, хотя покупатели платят больше за то, чтобы владеть культовой частью истории Лос-Анджелеса.

Hollywood Hills

Некоторые из самых известных и культовых домов на сваях в мире можно найти на Голливудских холмах.

Отличным примером является «Дом Босха» из популярного телесериала. Этот впечатляющий дом, расположенный на улице Блу-Хайтс-драйв, был спроектирован Фрэнком Л. Стиффом и завершен в 19 году.59. В доме есть окна от пола до потолка и открытая терраса с исключительным видом на центр города и Сансет-Стрип.

На южной стороне перевала Кауэнга можно найти более скромные дома на сваях.

Архитектор-самоучка и уроженец Лос-Анджелеса Гарри Геснер спроектировал двенадцать одинаковых «домов-лодок», напоминающих горные хижины. Крутые узкие участки были первоначально разделены на части в 1911 году, но проблемы строительства препятствовали развитию на десятилетия. Геснер работал с норвежскими судостроителями над реализацией своего проекта, и уникальные двухэтажные дома стоят на инновационных опорах пирса.

Шерман-Оукс

Расположенный на коротком участке Окфилд-драйв в Шерман-Оукс, 17 домов составляют исторический район Платформ Хаус. Эти великолепные дома были спроектированы известным архитектором Ричардом Нейтрой и построены в период с 1962 по 1966 год. Они были построены на платформах из нержавеющей стали, которые поддерживаются диагональными стальными опорами.

Невзрачные с улицы, одноэтажные дома резко нависают над каньоном Беверли-Глен, открывая потрясающие виды из огромных окон и террас.

Архитектура на сваях | Дезин

Результаты поиска:

Уточните параметры поиска:

• Saunders Architecture спроектировала виллу на Пилоте с видом на Норвежское озеро

  Компания

  Saunders Architecture спроектировала обшитый деревом дом недалеко от Бергена, Норвегия, со скульптурной формой, поднятой на металлических сваях, чтобы запечатлеть вид на озеро Нордас. Подробнее

  Джон Эстбери | 7 сентября 2022 г. | Оставить комментарий

• Нокс Бхаван создает устойчивый к наводнениям March House на берегу Темзы

  Лондонская студия Knox Bhavan создала сборный, устойчивый к наводнениям дом на берегу Темзы в Бакингемшире, который рассчитан на будущее как минимум в течение следующих 100 лет. Подробнее

  Джон Эстбери | 15 августа 2022 г. | Оставить комментарий

• KTA завершает строительство Художественного музея Банданона в Австралии обитаемым мостом от наводнения

  Австралийская компания Kerstin Thompson Architects (KTA) завершила строительство группы зданий для Художественного музея Банданон в Новом Южном Уэльсе, включая жилой мост от наводнения, включающий жилые дома и образовательные помещения. Еще

  Джон Эстбери | 22 июля 2022 г. | Оставить комментарий

• Tetro Arquitetura использует черные сваи для подъема угловатого дома в бразильском лесу

  Tetro Arquitetura подняла угловатый дом в форме лилии на сваях в пышном бразильском лесу таким образом, чтобы предотвратить ненужное удаление окружающих деревьев. Подробнее

  Джеймс Бриллон | 20 июля 2022 г. | Оставить комментарий

• Десять домов, бросающих вызов гравитации, поднятых на сваях

  От хижины художника, расположенной над приливным солончаком, до целого жилого дома на возвышении в Италии — вот подборка 10 домов на сваях из архивов Dezeen. Подробнее

  Дженнифер Хан | 27 мая 2022 г. | Оставить комментарий

• Akin Studio поднимает хижину Погонщиков на сваях на английской ферме

  Деревянные сваи возвышают этот дом для отдыха на дереве над тропой для погонщиков в сельской местности Англии, позволяя пасти овец внизу и открывая вид сквозь верхушки деревьев из жилых помещений. Еще

  Элин Гриффитс | 7 мая 2022 г. | Оставить комментарий

• ElasticoFarm и Bplan Studio проектируют арочный блок апартаментов для отдыха в Италии

  Архитектурные бюро ElasticoFarm и Bplan Studio создали дугообразный кластер апартаментов для отдыха с видом на Венецианскую лагуну в Езоло, Италия. Подробнее

  Джон Эстбери | 27 апреля 2022 г. | Оставить комментарий

• Бриллхарт поднимает дом в Майами на сваях в ответ на повышение уровня моря

  Реагируя на наводнения и погодные условия, вызванные изменением климата, компания Brillhart Architecture из Флориды построила жилой дом на юге Майами на сваях из оцинкованной стали. Подробнее

  Бен Дрейт | 15 апреля 2022 г. | Оставить комментарий

• Застроенная среда должна адаптироваться к «широкомасштабным и серьезным» последствиям изменения климата, говорится в отчете МГЭИК

  .

  Города не могут подготовиться к изменению климата и должны сосредоточиться на устойчивых проектных решениях, таких как строительство домов на сваях или создание плавучих кварталов, согласно последнему отчету группы экспертов ООН по изменению климата. Еще

  Дженнифер Хан | 3 марта 2022 г. | Оставить комментарий

• Коммунальная спальня Takk на сваях в ремонте квартир в Мадриде

  Испанская архитектурная студия Takk убрала стены квартиры в Мадриде, чтобы создать открытую террасу рядом с изолированным пространством, в котором есть спальня на сваях. Подробнее

  Дженнифер Хан | 9 февраля 2022 г. | Оставить комментарий

• Дом Хоррео поднят на сваях, чтобы смотреть на близлежащий лес

  Архитектор Хавьер Санхурхо и студия архитектурного дизайна Ameneiros Rey завершили строительство L-образного дома в Вилальбе, Испания, с жилыми помещениями, приподнятыми над землей на колоннах, чтобы улучшить вид на окружающую природу. Подробнее

  Элин Гриффитс | 2 февраля 2022 г. | Оставить комментарий

• Элтон Лениз сидит в Casa BB на склоне холма с видом на чилийское озеро

  Черный дом для отдыха от чилийской архитектурной студии Elton Léniz поднят над землей на деревянных сваях, чтобы уменьшить воздействие здания на землю. Еще

  Дженна Макнайт | 15 января 2022 г. | Оставить комментарий

• KS Arquitetos завершает строительство дома Mirador на сваях с видом на бразильское озеро Гуаиба

  Бразильская студия KS Arquitetos спроектировала дом в Порту-Алегри, который возвышается на сваях так, что из него открывается вид на верхушки деревьев и озеро Гуаиба. Подробнее

  Джеймс Бриллон | 23 декабря 2021 г. | Оставить комментарий

• Концепция Мэтью Пратта поднять человечество «высоко над землей» занимает третье место в конкурсе «Перепроектируй мир»

  Предложение Мэтью Пратта перенести всю человеческую деятельность на возвышенные города, построенные на стройных сваях, было удостоено третьего места в конкурсе Dezeen «Перепроектируй мир», организованном Twinmotion. Подробнее

  Амина Эмбер | 17 ноября 2021 г.

• Parnagian Architects представляет проект Salt Box Residence на побережье Джерси

  Американская фирма Parnagian Architects опубликовала изображения концептуального дома, поднятого на сваях над участком в прибрежном штате Нью-Джерси, который сильно пострадал от урагана. Еще

  Дженна Макнайт | 4 ноября 2021 г. | Оставить комментарий

• Béres Architects прячет хижину на сваях в венгерском лесу

  Эта хижина в лесу Альпокаля недалеко от Кёсега, Венгрия, была полностью построена на сваях как уединенное место для отдыха, которое гармонично сочеталось бы с окружающими деревьями. Подробнее

  Джеймс Бриллон | 4 ноября 2021 г. | Оставить комментарий

• Бетонные сваи защищают дом в Такаоке от непогоды

  Японская студия Unemori Architects завершила строительство дома в городе Такаока, который приподнят над землей на 70 сантиметров на бетонных сваях для защиты от наводнений и сильного снегопада. Подробнее

  Элин Гриффитс | 12 августа 2021 г. | Оставить комментарий

• Архитектура

  Архитектура

  Олсон Кундиг садится в пляжный дом на сваях в канадском лесу

  Американская фирма Olson Kundig спроектировала дом на сваях у океана на канадском острове Ванкувер с панорамным видом на окружающий лес и Тихий океан за его пределами. Еще

  Джеймс Бриллон | 27 июля 2021 г. | Оставить комментарий

• Гильермо Акунья возводит приморскую пристройку в лесу из окрашенных в красный цвет сосновых свай

  Punta Chilen от Guillermo Acuña Arquitectos Asociados — это пристройка к дому на ярко-красных сосновых сваях с видом на море на острове Чилоэ в Чили. Подробнее

  Блок Индии | 3 марта 2021 г. | Оставить комментарий

• The Lookout by Hybrid на сваях над переулком Сиэтла

  Американская архитектурная фирма Hybrid спроектировала и построила компактный дом в переулке Сиэтла, который частично приподнят над землей, чтобы освободить место для парковки. Подробнее

  Дженна Макнайт | 12 февраля 2021 г. | Оставить комментарий

Берлин собирается построить жилой и технологический район без автомобилей на территории бывшего аэропорта Тегель

OEO Studio использует материалы «в игровой форме» для кафе и магазина Designmuseum Denmark

Том Кундиг проектирует дом Траки с металлическим «домом на дереве» для основателя Faulkner Architects

Студия Other Spaces создает красочный конический стеклянный павильон для калифорнийской винодельни

В городах Северной Америки запланировано строительство шести сверхвысоких небоскребов

Invisible Studio представляет деревянное убежище, «сделанное многими руками» в дендрарии Уэстонбирта

Space Copenhagen добавляет «потусторонние» предметы в ресторан в Антверпене

Алексис Дорнье проектирует скворечники на Бали, чтобы они «слились с природой»

Путеводитель по мероприятиям Dezeen

Дезин Джобс

Дом на сваях | FT Architects

FT Architects as Architects

Сетка из девяти квадратов на сваях

Участок расположен у подножия древней гробницы рядом с большим озером. Северная сторона соединяется со склоном гробницы, а южная сторона выходит на рисовые поля. Дальше от рисовых полей вы можете увидеть поезда, направляющиеся к ближайшей станции. Секция этого дома отвечает этим контекстам; жилое пространство поднято на первый этаж, чтобы лучше видеть, а первый этаж представляет собой открытое пространство для пилотов. План первого этажа состоит из девяти зон, разделенных колоннами и диагональными элементами, что позволяет дому реагировать на различные жизненные ситуации. Центральное пространство, окруженное четырьмя колоннами, носит противоречивый характер; он визуально соединяется с другими областями через диагональные элементы, но пространственно ощущается оторванным от них.

Shigeo Ogawa

Конструктивно, в дополнение к предложению структурной рамы, поддерживающей фальшпол, был разработан новый тип деревянного соединения, которое могло вставлять стальную пластину в древесину. Это позволяло нести нагрузку не точками, а площадью. Четыре 240-миллиметровые квадратные колонны обеспечивают прочность традиционных фермерских домов, а также являются попыткой использовать излишки крупногабаритной древесины. Что касается устойчивости, было предпринято несколько попыток с использованием солнечной энергии с использованием бывших в употреблении аккумуляторов для электромобилей и кондиционированием воздуха под полом с помощью имеющихся на рынке кондиционеров. Все эти уникальные идеи предложены нашими прекрасными сотрудниками. Конечно, эти проблемы вызовут серьезные проблемы, но строительная компания из близлежащего города терпеливо справилась с ними.

Шигео Огава

Историк

Заказчиком дома является историк архитектуры Норитани Накатани. Проект «Деревня тысячелетия» — одно из его основных исследований, начатое после землетрясения и цунами в 2011 году и посвященное очень устойчивым деревням. С тех пор он думал о переезде из Токио. Он выбрал участок в деревне в Северном Канто и попросил меня, который также был участником проекта, спроектировать дом. Этот дом является результатом нашего сотрудничества и является частью «Проекта Millenium Village».

Shigeo Ogawa

Клиент попросил сделать деревянный дом на сваях с приятным цокольным этажом. Древесина — традиционный строительный материал в Японии, а дом на сваях — практическая типология стихийных бедствий, таких как наводнение. Однако я не мог придумать дом на сваях с приятным цокольным этажом. Именно тогда клиент показал мне фермерские дома, которые он исследовал в Индонезии. Ферма представляет собой деревянный дом на сваях, который имеет простой несущий каркас, усиленный раскосами. Кроме того, колонны были размещены во внутренней части наружных стен. Таким образом, на первом этаже царит открытая атмосфера, в результате чего помещения используются в качестве общего пространства для сообщества.

Shigeo Ogawa

Несущий каркас

Было естественно предположить, что деревянные дома на сваях с колоннами возле центральной части будут конструктивно сложными, поскольку прецедентов очень мало. Однако после того, как возникла идея смещения диагональных элементов от стыков каркаса конструкции, проектирование конструкции пошло удивительно гладко. Перемещая диагональные части от стыков несущего каркаса, можно рассеять напряжение от стыков и предотвратить усложнение деревянных стыков. Кроме того, это позволяет людям проходить под диагональными элементами.

Шигео Огава

После того, как распорки были смещены со структурной рамы, это было похоже на иерархию основной структурной рамы, а вторичная диагональная структура начала исчезать. Диагональная часть стала независимой от геометрии каркаса конструкции и в то же время приобрела равное ей сильное присутствие. Несмотря на то, что каждое решение рационально продумано, возник совершенно новый тип диагональной структуры.

Shigeo Ogawa

Диагональный элемент

Привлекательность диагональных элементов заключается в их опороподобной легкости, делающей конструкцию похожей на нечто, собранное из доступных частей, и в эклектичной импровизации комбинированного использования тектоники. Нагейредо храма Санбуцудзи является значительным прецедентом. Диагональные элементы также усиливают структурную раму, но они приобретают сильное присутствие, удаляясь от своей геометрии. Конечно, диагональные элементы в качестве армирования сегодня можно рассматривать как раскосы. Тем не менее, есть несколько проектов, где они активно представляют элементы в качестве дизайна. В этом проекте мы заново открыли забытые диагональные элементы.

Шигео Огава

Изображение для дома

Когда клиент увидел структурную модель, он представил нам многочисленные изображения дома; Энгава (традиционное японское крыльцо) для осмотра пейзажа, Кура (традиционное японское хранилище) и кабина, похожая на космический корабль, как этюд, соединяющий эти образы. Фасад в виде вывески, отлив на карнизе и горизонтальная деревянная перекладина из домов Shaker также являются хорошими примерами. Эти образы дома казались слишком произвольными с точки зрения архитектора. Тем не менее, это вещи, которые происходят из накопленного времени опыта клиента. Мы попытались интегрировать эти плотные пространственные образы в цельную диагональную структуру. Благодаря этому процессу абстрактная структура приобрела ощущение времени.

Shigeo Ogawa

Одной рациональности и эстетики недостаточно, чтобы справиться с этими образами. Обычные структуры, структурно организующие силы, противоречили бы этим образам, но наличие диагональных элементов, отличных от жесткого каркаса, позволяет сосуществовать фрагментарным образам. Сотрудничество с историком вызвало некоторые трения, но позволило дому приобрести пространство, до которого не мог добраться только архитектор.

Шигео Огава

Странное и накопленное

Как изобразить диагональные элементы в архитектурном пространстве? Shinkabe — это традиционное выражение для структур в Японии, которое обнажает колонны и балки на поверхности стены: Shinkabe скрывает диагональные элементы для усиления, такие как скобы, за стеной. Однако, если диагональные элементы рассматривать как основную конструкцию, они будут оголены. Вопрос о том, как представить забытые диагональные элементы, требует нового структурного представления. Это превосходит обычный дуализм раскрытия или сокрытия элементов.

Шигео Огава

Вы могли видеть все постройки на первом этаже этого дома, потому что это пилоти. Первый этаж основан на Шинкабэ, чтобы можно было видеть колонны и балки. Однако диагональные элементы различаются пробелами; они самостоятельно появляются в пространстве, вылетают из наружной стены, встраиваются в стены и мебель. Они представлены как нечто среднее между структурой и жизнью, что кажется странным из дома. Мы тщательно выбирали положение и размер элементов, чтобы они были заметными, но не мешали повседневной жизни.

Шигео Огава

Клиент въехал с большим количеством коробок, которые свидетельствовали о накопленном им времени. Его вещи не противоречили и не сливались с диагональными элементами даже после въезда. Странные диагональные элементы и накопленное время — это вещи, о которых забыли в современных домах. До сих пор я изо всех сил пытаюсь выразить словами их отношения. Однако такое ощущение, что я всегда хотел спроектировать такой дом.

Новые тренды: 7 современных домиков на сваях

Архитекторы: Хотите, чтобы ваш проект был представлен? Продемонстрируйте свою работу через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Архитектура на сваях не является чем-то необычным; однако его приложения часто узки. Дома, построенные над водой или в пойме, часто опираются на опорные конструкции на сваях, и подобные конструкции будут использоваться для компенсации неровностей рельефа. В таких случаях ходули вводятся в конструкцию по крайней необходимости. Архитекторы не часто выбирают строительство на сваях, когда доступны другие варианты, даже если выбор был практичным или разумным. Еще реже встречаются конструкции, в которых ходули используются в первую очередь из эстетических или символических соображений.

Следующие проекты являются в некотором смысле исключениями. Хотя большинство ходулей выполняют определенную функцию, они не используются по чистой необходимости. Как это ни парадоксально, сваи используются для того, чтобы поднять каждую конструкцию над землей, одновременно приближая проекты к ландшафту. В некоторых случаях ходули имитируют стволы деревьев, поддерживающие кабинки, имитирующие их окружение и вертикальную ориентацию лесных экосистем. Во всех проектах расстояние между архитектурой и землей под ней также означает, что здания мало нарушают природный ландшафт. Проекты разрешают эту парадоксальную связь между структурой и окружающей средой через точки соприкосновения, которые не являются ни полностью естественными, ни архитектурными, а скорее являются продолжением того и другого.

© baumraum

© baumraum

© baumraum

The Treehouse by baumraum, Hechtel-Eksel, Бельгия

The Treehouse — это одновременно павильон для архитектурных идей и устойчивых практик. Строение, созданное при поддержке Фламандского агентства леса и природы, поднято на длинных сваях, чтобы сохранить его лесную обстановку. Здание представляет собой не только визуальную модель архитектуры, но и действующую модель, предназначенную для использования предприятиями, учеными и учеными, работающими над изучением или защитой леса.

© DIN Projects

© DIN Projects

Pole House by DIN Projects, MB, Канада

Из-за неустойчивой местности и близости к близлежащему озеру компания DIN Projects построила этот домик в Манитобе на металлических сваях. Однако архитекторы рассматривали эти условия как возможность, а не ограничение. Сама структура подчеркивает вертикальный дизайн, поднимаясь в густой лес, чтобы обеспечить жителям вид на окружающий ландшафт.

High House от Delordinaire, Квебек, Канада

Вместо того, чтобы сливаться с соседними деревьями, High House дополняет заснеженный пейзаж вокруг себя. Тем не менее, совершенно белая кабина не полностью замаскирована — дом стоит на черных металлических сваях, выступая из склона холма и вне досягаемости любого снега, для максимальной высоты и доступа к непрерывному виду на сельскую местность внизу.

© mallinson ltd

© mallinson ltd

© mallinson ltd

домик на дереве лесоруба от mallinson ltd, Дорсет, Англия, Великобритания

Дом на дереве лесника, напоминающий детский домик на дереве, представляет собой деревянную конструкцию, построенную на сваях и окруженную пологом леса. Тем не менее, проект демонстрирует сложность, редко встречающуюся в игровых домиках на деревьях, с несколькими комнатами, настилом и подвесным мостом. Внешний вид конструкции, хотя и сделан из дерева, также предполагает эту сложность благодаря разнообразию текстур и методов обработки.

Хижина на озере Флэтхед от Andersson Wise Architects, Полсон, штат Монтана, США -потолочные окна. Опоры на сваях позволяют построить конструкцию на крутом лесистом склоне холма с минимальным вмешательством в природный ландшафт. Дизайн не только позволяет строению сливаться с окружающей средой, но и стирает границы между внутренним и внешним пространством.

© Mikael Olsson

© Mikael Olsson

© Mikael Olsson

Viggsö от Arrhov Frick Arkitektkontor, Vaxholm, Sweden

The WordElse Outles Outles Outles. Эти столбы позволяют построить дом на негостеприимной местности с видом на близлежащее озеро. Деревянный каркас, построенный на этом основании, определяет визуальную индивидуальность всей конструкции, видимую сквозь прозрачные стеклянные стены и полупрозрачную крышу.

© Johan Jansson

© Johan Jansson

© Johan Jansson

Номер 7 by Snøhetta, Edeforsvägen, Norrbottens län, Швеция

высокий навес сосен вокруг него. В этом проекте архитектура не только сливается с природой, но и природа, кажется, имитирует архитектуру. Snøhetta добавила отпечаток деревьев на видимую нижнюю часть здания, так что даже снизу оно остается замаскированным. Образ нарушается только одинокой сосной, спрятанной среди колонн сооружения, которая прорезает середину, заставляя сооружение уступить природе.

Архитекторы: Хотите, чтобы ваш проект был представлен? Продемонстрируйте свою работу через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Прочтите другие статьи Kaelan

Муниципалитет регионального округа Матавини, Квебек, Канада

Дом на сваях — Другая концепция жилья!

5/5 — (1 голос)

Свая — это архитектурный ресурс, используемый в строительстве, однако, некоторые люди не знают этот термин.

Если вам интересно узнать больше о сваях, ознакомьтесь с этой статьей о том, что такое сваи и как они используются при строительстве некоторых типов домов.

Фото: интернет-репродукция. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Изображение @globo.com

Дом на сваях представляет собой набор столбов, установленных в болотистой местности, чтобы предотвратить затопление домов течением реки.

Они используются во многих частях мира, особенно в тропических и экваториальных регионах, где ежегодно выпадает большое количество осадков.

Столбы, стволы или сваи могут быть высокими ограждениями на высоте от 3,0 до 4 метров над землей, чтобы обеспечить движение приливов.

Сваи приподнимают дом над землей, защищая его от затопления и позволяя строить на неровной местности.

В жарком прибрежном климате или в регионах с большим количеством болотистых мест домовладельцы могут возводить дома на сваях.

Ходули можно найти в нескольких странах Африки и Азии, а также в Бразилии, в частности, в Байшада-Флуминенсе, Пантанале и Амазонке.

Они также используются на берегах рек, например, в Сан-Висенте и Сан-Паулу (недалеко от Понте-ду-Мар-Пекено).

Фото: интернет-репродукция. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Изображение @followmeviagens

В 1854 году свидетельства существования свай, соединенных подиумами и мостами в Цюрихском озере в Мейлене, Швейцария, в период неолита, который произошел между 5000 и 1800 годами до нашей эры.

Венеция является прекрасным примером города, который развивался начиная с хрупких структур и в конечном итоге привел к более прочным зданиям, построенным прямо на воде.

Во внутритропических зонах, между Тропиком Рака и Тропиком Козерога, имеется наибольшее количество ходулей, хотя в Африке есть город под названием Ганвье, похожий на Венецию, который часто использует эту технику.

Какой материал ходули?

Фото: интернет-репродукция. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Изображение @Wikipedia

Свая сделана из бамбука или другого водостойкого дерева, которое впоследствии может быть усилено бетоном или досками для настила.

Дом построен в ямах, вырытых в почве на участке и заполнен бетонной смесью, чтобы увеличить вес и прочность дома.

Преимущества:

Свая паб. Фото: интернет-репродукция. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Фото: Mauricio Leonardi

1. Свая идеальна для домов на сырой и болотистой местности, которые в противном случае образовались бы, было бы невозможно скатать.
2. КОНСТРУКЦИЯ предотвращает проникновение животных, особенно моряков, и позволяет строить дом на земле, непригодной для дома.
3. На балконе перед домом семьи могут ловить рыбу даже во время затопления.

Недостатки:

Фото: интернет-репродукция. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Image by Uol

1. У ходулей есть недостаток, если они плохо спланированы: к ним может быть трудно получить доступ, что усложняет жизнь людям с ограниченными возможностями или физическими ограничениями.
2. Плохое планирование отходов и канализации может привести к загрязнению почвы и воды вокруг дома. Это может произойти, если системы не работают должным образом или плохо спроектированы.

Ходули по всему миру…

Рестораны на Палафитас в Бокас-дель-Торо – Панама – Фото: Репродукция Интернет. Неавторские изображения и проекты, все права принадлежат их соответствующим производителям и создателям. Изображение @intercambioeviagem

В Африке, Азии и Америке есть много областей, где сваи используются в жилищном строительстве.

В Индонезии, Сингапуре, Малайзии и на Филиппинах рыбаки часто живут в домах, построенных на сваях, называемых келонг.

Келонг — это большая деревянная платформа, похожая на конструкцию одного дома, используемая рыбаками для жизни и работы.

В Южной Америке есть небольшие дома, построенные на сваях над пресной водой.

Они также встречаются в долинах тропических рек Таиланда и США. Ходули также строятся на побережье Мексиканского залива в Америке.

В Байшаде (регион Бразилии) есть огромное поселение ходулей. Согласно переписи, проведенной БИГС, в этом районе проживает более 20 000 человек.

Dique Vila Gilda расположена в Рио-Бугрес, одном из крупнейших поселений на сваях в Бразилии.

Однако из-за отсутствия сбора мусора и надлежащей санитарии отходы из домов, построенных на сваях, выбрасываются в зону мангровых зарослей, что оказывает большое воздействие на окружающую среду.

Сокращение расходов за счет потребления воды и реализация проектов по предотвращению нехватки воды:

Избегайте заливки холодной воды в трубы сразу после отключения воды.

Делайте это медленно в течение ночи, чтобы пробирки могли остыть естественным путем.

Эта форма предотвращает растрескивание труб и протечки, и это важно помнить.

Сократите расходы за счет потребления воды и реализуйте проекты, чтобы избежать нехватки воды. Узнать больше!

Затем проведите пальцем по экрану вниз и посмотрите больше советов лайкните эти и не забудьте поделиться с друзьями!

поиск предметов или предметов для дома, украшения и ремонта ? Проверьте нашу группу скидок на телеграмм или нет WhatsApp !

Однако, если вы хотите получить предложений обучения и курсов в области архитектуры, дизайна интерьера, , я также приглашаю вас присоединиться к этой группе по телеграмме или нет WhatsApp.
