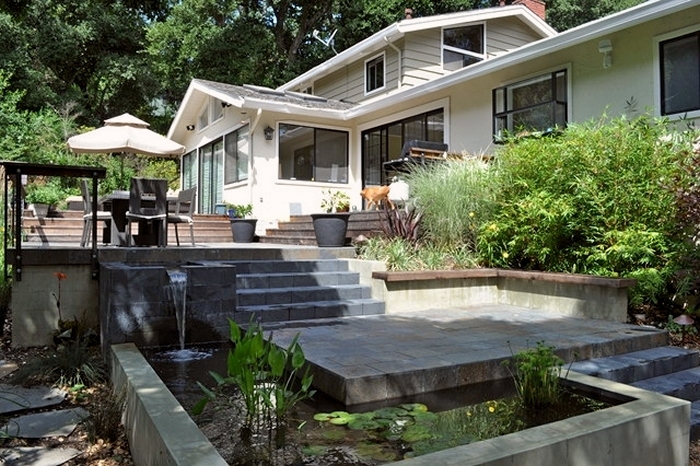

Дома на неровных участках: Как строить фундамент и дом на участке с уклоном? Особенности проектов коттеджей на неровных участках на сайте Недвио

Содержание

Отмостка на склоне. Отмостка вокруг дома на участке с уклоном.

Отмостка дома на склоне

Любое строение будет долго и успешно эксплуатироваться, если обеспечить его защиту от вредного воздействия природных явлений. Одним из факторов, оказывающих разрушительное влияние на фундамент и всю конструкцию, является вода. Больше всего от воды страдают дома, расположенные на склонах гор и неровных участках. Защитить фундамент строения на неровном участке поможет правильно уложенная отмостка.

Отмостка – это территория вокруг строения, закрытая водонепроницаемым слоем, который имеет наклон от цоколя для отведения воды, скапливающейся при выпадении осадков. Отмостка вокруг дома на ровном участке заливается по желанию хозяина. А вот строение, расположенное на склоне или местности с неровным рельефом, в обязательном порядке должно иметь защиту в виде отмостки.

Назначение отмостки и ее параметры

Отмостка на склоне выполняет несколько важных функций:

Защита фундамента и основания под ним от проникновения дождевых и талых вод.
Отведение сточных вод по всему периметру дома и сброс ее в канализационную канаву.
Благоустройство и украшение зоны вокруг дома.
Защита основания дома от разрушения корнями деревьев и кустарников.

Функции отмостки дома на склоне

Чтобы обеспечить надежную защиту строения, необходимо учитывать все нюансы устройства отмостки на склоне:

Во-первых, если ширина обычной отмостки не превышает 80 см, то строению на склоне требуется защита не менее 100 см.
Во-вторых, уклон от стен в направлении участка увеличивается до 10⁰.

к оглавлению ↑

Виды отмостки

В зависимости от покрытия выделяют несколько видов отмостки:

Разновидности отмостки на сколне

Бетонная отмостка – самый простой и распространенный вариант. Популярность обусловлена низкой стоимостью работы, долговечностью и высокой устойчивостью к агрессивным природным явлениям.
Отмостка из тротуарных плит отличается долговечностью, отличными декоративными качествами.
Отмостка из природного камня – оригинальный и долговечный вариант, но требует большого терпения для укладки на неровных участках.
Асфальтобетонная отмостка отличается декоративностью, не требует больших затрат. Но в жаркую погоду выделяет неприятные запахи битума.
Мягкая отмостка используется в том случае, когда отведение воды тщательно продумано и грамотно обустроено. Это касается не только водосточной системы с крыши, но и отвода дождевых и талых вод.

к оглавлению ↑

Устройство отмостки на склоне и ее особенности

Строительство отмостки чаще всего начинают после возведения крыши дома. Однако, строительство на участке с уклоном имеет некоторые особенности. В частности, начав устройство отмостки на склоне после возведение цоколя или первого этажа, можно на начальном этапе защитить фундамент от воды.

Отмостка на участке с уклоном обустраивается в несколько этапов:

Проводится разметка участка с соблюдением всех параметров. Для этого по периметру дома забивают колышки и натягивают шпагат.
Снимают растительный слой и верхний слой грунта до появления глины или известняка. Минимальная глубина составляет 45 см.
Для повышения защитных свойств отмостки на склоне подготовленное основание застилается геотекстилем. Поверх геоткани улаживается слой гранитного щебня толщиной 5-10 см, который разравнивают и тщательно утрамбовывают. Для достижения наилучшего результата используют ручные приспособления или вибротрамбовочную плиту. Затем укладывают второй слой геотекстиля.
На следующем этапе геоткань засыпают слоем песка толщиной не менее 20 см и также утрамбовывают вручную или с использование специального оборудования. Утрамбованный песчаный слой обильно смачивают водой, пользуясь для удобства обычным шлангом. Затем снова утрамбовывают. При необходимости операцию можно повторить несколько раз до получения ровной песочной основы.
Далее отмостку вокруг дома на склоне оборудуют специальным желобом для отвода воды. Такая процедура является отличительной особенностью сооружения отмостки на неровном участке. Для этого по всей длине отмостки копают канавку шириной около 15 см, в которую укладывают заранее подготовленные лотки. Эти элементы могут быть изготовлены из любых водонепроницаемых материалов. Можно изготовить лоток из асбоцементной или пластмассовой трубы, разрезав ее болгаркой на две части. Укладка водосточного лотка вдоль отмостки на проблемной стороне обязательно делают с уклоном. Для закрепления лотков используют обычный цементный раствор.

Следующий шаг также используется в основном при обустройстве отмостки на склоне. Поверх утрамбованного песка укладывают слой утеплителя, используя для этого экструдированный пенополистирол. Проведение этих действий необходимо для защиты отмостки и основания всей возведенной конструкции.
Важным этапом устройства отмостки считается монтаж компенсационного и деформационного швов. Первый вид не дает соприкасаться отмостке и фундаменту, что помогает защитить основание дома от разрушения при движении грунта. Монтаж компенсационного шва проводится с помощью рубероида, уложенного между отмосткой и фундаментом в два слоя. Деформационные швы защищают отмостку от разрушения при годовых колебаниях почвы. Для их устройства простые тонкие доски улаживают на ребро, разделяя отмостку на отдельные части.

Для отмостки на склоне, выполненной из бетона, необходимо провести армирование. Для этого из арматуры собирают сетку с размером ячейки 10*10 мм. Связку прутов осуществляют с помощью тонкой проволоки или специальных зажимов.
Последним этапом устройства отмостки на неровном участке является укладка покрытия.

к оглавлению ↑

Отмостка для разных видов фундамента

Строительство домов на склонах предполагает возведение разных видов фундамента:

Мелкозаглубленный ленточный фундамент;
Столбчатый фундамент;
Свайно-винтовой фундамент.

Для каждого вида основания необходимо создать защиту. Вода оказывает разрушительное воздействие и на металл, и на изделия из дерева, и на цемент. Именно отмостка поможет защитить ленточный фундамент от разрушения водой, предотвратит образование ржавчины на сваях и выступит в роли препятствия на пути образования грибка и плесени на столбчатом основании.

Облицовка отмостки вокруг дома на неровном участке природным камнем или другим декоративным материалом станет прекрасным дополнением к дизайну всего строения.

Устройство отмостки вокруг дома на склоне – это серьезный и очень ответственный процесс. Для его проведения требуется большой опыт работы, особые знания и умения. Поэтому следует тщательно обдумать все шаги, рассчитать свои силы, чтобы качественно выполнить монтаж отмостки на неровном участке. В крайнем случае, всегда можно рассчитывать на помощь специалистов.

Выбор фундамента для домов на участке с уклоном

Иногда при распределении какой-либо территории остаются несколько участков с неправильным рельефом, которые продаются дешевле и позволят построить оригинальный дом со множеством архитектурных и конструктивных новшеств.

Строительство дома на участке с уклоном должно начинаться с правильного подбора фундамента. От качества основания сильно зависит долговечность строения, его устойчивость к воздействию внешних факторов. Правильным вариантом будет обращение к профессионалам компании ИнноваСтрой за помощью. Наши специалисты проведут строительство фундамента на достойном по качеству и технологичности уровне. При этом тип основания подбирается, исходя из:

проекта коттеджа, который может потребовать даже облегченный вариант основания;
пожеланий клиента – заказчик может сам подобрать тип фундамента, основываясь на видении будущего загородного дома;
результатов геологических изысканий, способных, как упростить конструкцию фундамента, так и потребовать более серьезных работ по его устройству.

Что нужно учитывать, выбирая фундамент для дома на участке с уклоном?

Традиционно при определении вида основания коттеджа нужно провести полные геологические изыскания и изучение местности. Для участков с уклоном выше 5% это очень важное мероприятие. Принято считать, что изменение уровня территории между крайними точками участка до 3-5%, приемлемо для определения участка как «ровного». Все, что выше данного показателя, считается уже уклоном. Проведение изыскательных работ на неровных территориях позволяет определить основные параметры будущего фундамента.

Особенности выбора фундамента для дома на участке с уклоном заключаются в получении полной информации в разных направлениях, которые помогут обосновать тот или иной тип основания вашего коттеджа:

состояние почвы – для определения ее прочности и предрасположенности к пучинистости. Качество грунта очень сильно влияет на определение типа фундамента. Некоторые варианты основания можно строить только на прочных и монолитных почвах. При изысканиях изучается нижний слой, который не подвержен тектоническим сдвигам;

уровень залегания грунтовых вод – он не равномерный на участках с уклоном и может привести к постоянному заболачиванию, или к необходимости увеличения слоя гидроизоляции;
направление и давление сдвигов почвы – данный параметр очень важен, так как фундамент будет первой конструкцией, которая воспримет на себя все силы селевого потока или межслойного сдвига грунта. Даже, если этого не видно невооруженным глазом, верхний слой почвы практически всегда находится в движении из-за сезонных перепадов температур, излишней или недостаточной влаги. Оценить возможные нагрузки – задача специалиста;
метеорологические исследования – для определения уровня осадков в теплое время, толщины снежного покрова зимой, а также глубины промерзания. Все эти факторы влияют на прочность и выносливость грунта. Кроме этого снег и вода могут оказать разрушительное действие на сам уклон и вымыть почву из-под фундамента. Потому вместе с фундаментом производится проектирование и строительство дополнительных систем дренажа и укрепления почвы;
топографические съемки – помогут определить неравномерность уклона, изменения рельефа. План территории с высотами позволит обосновать выбор фундамента для домов на участке с уклоном, их размеры, тип и количество земляных работ.

Какой фундамент для дома на неровной поверхности выбрать?

В практике возведения коттеджей и частных домов на территориях с уклонами разного типа нашей компанией выбраны несколько наиболее выгодных вариантов оснований. Все они позволяют превратить недостаток неровного участка в достоинства и подчеркнуть уникальность возводимого коттеджа или дома.

Ленточный

Применяется при достаточно небольших перепадах высоты участка. Это связано с достаточно высокими затратами на создание самого основания. В ситуациях, когда уклон более 20%, возведение ленточного варианта не очень рентабельно, если отсутствуют планы создавать цокольный этаж, который может послужить дополнительным пространством для жилых и хозяйственных помещений. Отличие данного типа основания состоит в том, что он должен иметь идеальный горизонтальный уровень по верхней точке. Укладка обычно происходит до уровня промерзания грунта, так как более глубокое залегание приводит к лишним тратам на стройматериалы.

Ленточный фундамент устраивается из высококачественного бетона с обязательным армированием. Возводить данный тип основания лучше всего на почвах, не предрасположенных к пучинистости и заболачиванию. При необходимости на участках с небольшим уклоном проводят подсыпание грунта для выравнивания части склона, выделенной для фундамента.

Ступенчатый

Очень популярный и оригинальный способ устройства фундамента на неровных участках. Он используется, когда перепад территории остаточно высокий и участок позволяет создавать зонированные террасы. Принцип устройства состоит в том, что используется технология возведения ленточного основания с некоторыми уточнениями. На участке сооружаются террасы, которые сглаживают уклон и образуют отдельные площадки. Ступенчатый фундамент для дома на участке с уклоном укладывается на одинаковую глубину на каждой террасе, и соединяется перемычками или подпорными стенками.

Такая конструкция позволяет сэкономить на стройматериалах и работе специалистов. При этом конструктивная часть коттеджа может повторять изменение уровня фундамента, что является дополнительным стимулом создать уникальный загородный дом. На открытых пространствах все террасы также укрепляются различными способами, о которых скажем ниже.

Свайный

Самый распространенный вид фундаментов для участков с уклоном. Он основан на простом и элегантном решении – создание подпорных колонн для основания дома. Таким образом, всей конструкции придается определенное впечатление воздушности и легкости. При необходимости, пространство под полом закрывается декоративной отделкой, что все равно дешевле, чем возводить цельные стены фундамента. В практике применяются винтовые сваи с последующим бетонированием и созданием перемычек.

Уникальность свайного типа фундамента основана на качествах, позволяющих применять его в различных случаях:

на пучинистых и нестабильных грунтах – это единственный вариант вооружения фундамента на склонах;
на твердых почвах – если нет надобности создавать цокольный этаж, или когда конструкция дома достаточно легкая;
совмещать с другими типами фундамента – с ленточным, ступенчатым, если этого требует конструкция коттеджа;
при любых углах уклона участка – для свай вообще не принципиален перепад в высотах между крайними точками пятна застройки.

Свайный фундамент под ключ от профессионалов нашей компании позволит решить любой вопрос с неровными участками, разжиженными или подвижными почвами. Сваи вбивают в самый нижний слой почвы, гораздо ниже уровня промерзания. Кроме этого строительство такого типа фундамента происходит быстрее, чем любого другого. Отличительная черта свайного фундамента в том, что он не нарушает целостность склона, если вы собрались строить дом в лесном массиве.

На чем основывать выбор фундамента для домов на участке с уклоном?

Основной совет – берите во внимание не столько личную предрасположенность, сколько объективные факторы. Описанные выше типы оснований прекрасно выдерживают различные типы нагрузок и их комбинации:

давление конструкции дома, направленное точно вниз;
влияние продольных и поперечных сдвигов;
неравномерное приложение силы со стороны грунта и атмосферных факторов.

Правильно рассчитанный фундамент способен прослужить несколько десятилетий и сохранить прочности при любом воздействии. Профессиональные архитекторы и конструкторы ИнноваСтрой помогут выбрать лучший из вариантов конкретно для вашего участка.

Стоит отметить, что все основания на участках со склоном обязательно делаются с усиленным армированием. Использование высококачественных бетонов позволяет создавать монолитный фундамент, цены на который мало отличаются от оснований, возведенных на ровных территориях.

Фундамент для дома на участке с уклоном: дренаж и усиление

Оригинальность наклонной территории является и ее недостатком, который способен очень сильно испортить впечатление от использования построенного дома. При проектировании фундаментов обязательно нужно предусмотреть дополнительные действия:

повышенная гидроизоляция – для всех подземных конструкций она необходима из-за постоянного изменения уровня грунтовых вод, проникновения вглубь дождевой и талой воды;
дренаж – так как вся влага стекает вниз по склону, то она способна вымывать почву и даже подмыть основание дома. Устройство ливневой и дренажной канализации поможет направить стоки в сторону от строения;
укрепление склона – необходимые работы, позволяющие сохранить конфигурацию участка. При незначительном уклоне достаточно невысоких подпорных стенок и высадки кустов с деревьями. За счет корневой системы они удержат почву на месте. При сильном изменении уровня лучше использовать геосетки и дополнительные сваи, вбитые перпендикулярно поверхности склонов.

К кому обратиться за советом, какой выбрать фундамент для дома на участке с уклоном?

Профессиональная команда ИнноваСтрой поможет вам быстро и качественно провести все проектные и строительные работы. Каким бы ни был уклон участка и пожелания заказчика, наши специалисты всегда возведут фундамент и коттедж с высшим качеством конструкции и оригинальной архитектурой. Обращайтесь к настоящим профессионалам, которые помогут реализовать ваши задумки и сэкономить деньги на строительстве.

Проект жилого дома для неровного участка

Любой архитектурно-строительный проект состоит из трех частей: архитектурной, конструкторской и инженерной. Это документ, без которого застройщик не получит разрешение на начало строительства.

Основной частью проекта являются архитектурный и конструкторский разделы. Если заказчик точно уверен, что в строительной бригаде найдутся толковые специалисты по инженерным сетям, то от разработки этой части проекта в специализированной фирме можно отказаться. Но необходимо понимать, что архитектор, конструктор и инженер работают над проектом сообща и такие моменты, как, например, штробы и проемы в стенах для прокладки труб и проводов, предусматриваются ими заранее.

Инженерная часть проекта делится на несколько частей

Водоснабжение и канализация (ВК)

схема водоснабжения
схема канализации
общий вид системы.

Прежде, чем приступать к проектированию, необходимо определиться, какая будет коммуникация – индивидуальная или подключенная к централизованной системе.

Индивидуальное водоснабжение дает полную независимость от внешних условий. Но необходимо помнить, что понадобятся собственные источники воды, а бурение скважины обойдется в приличную сумму.

Подключение к централизованной системе потребует разработки проекта в соответствии с техническими условиями существующей сети и получение разрешения на врезку.

При подключении канализации к централизованной системе, порядок работы такой же, как и при подключении водоснабжения: оформление запроса в соответствующие службы, разработка проекта, получение разрешения на врезку в систему. Если вы решили организовать индивидуальную канализационную систему, то время от времени вам придется приглашать ассенизаторскую службу.

Отопление и вентиляция (ОВ)

схема отопления: расчет необходимой мощности оборудования, схемы распределения теплотрасс, расположение труб и радиаторов
схема вентиляции: привязка к силовому электрооборудованию, вентиляционные коммуникации и шахты, узлы проходов и, если необходимо, места размещения печей и каминов
обвязка котла (если необходимо)
общие указания и рекомендации по разделу.

Если система вентиляции это всегда индивидуальное проектирование, то отопление может быть как индивидуальным (печное, воздушное, водяное, электрическое), так и с подключением к централизованным сетям.

Электроснабжение (ЭТР)

разводка освещения
разводка силовых сетей
схема ВРУ
система по заземлению
детальное описание и характеристики всех элементов системы.

Электрические системы можно разделить на обязательные и дополнительные. К обязательным относятся внутреннее и наружное освещение, системы вентиляции, кондиционирования и электроотопления. К дополнительным можно отнести такие системы, как «Теплый пол» или автоматизированное управление воротами.

ВАЖНО

В каждой из частей инженерного раздела проекта должны содержаться общее и технические описания, спецификации материалов и необходимого оборудования.
Чертежи элементов всех систем и поэтажной электрической разводки выполняются в масштабе 1:100.

Цена: от 14 BYN / м² Пакет «Инженерные сети»

Ленточный фундамент на неровном участке с уклоном как сделать красивое

Как залить фундамент на неровном участке – принципы возведения и важные факторы

Устройство фундамента на участке с неровной поверхностью сопряжено с определенными трудностями. Прежде всего, для правильного расчета и проектирования основания дома потребуется геодезическая съемка стройплощадки, выявляющая степень уклона участка, и инженерно-геологические изыскания, определяющие состав разрабатываемых грунтов. Экономить на проведении таких работ не стоит, хотя они и ведут к немалым дополнительным финансовым затратам.

Принципы возведения ленточных фундаментов на участках с уклоном

Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.

Следует учесть, что на участках с большим перепадом высот (более 2,5 метров) ленточные фундаменты экономически не выгодны. В этом случае используют фундамент свайного типа.

Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.

Участки с незначительным уклоном

При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:

Hт – расчетная глубина траншеи или котлована;

Hпв – перепад высоты на строительном участке;

Hпс – величина плодородного слоя грунта.

В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.

Участки со средним уклоном

При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.

Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.

По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.

Участки с большим уклоном

При значительных перепадах высот – от 1 метра и более, самым экономичным вариантом устройства ленточного фундамента считается его ступенчатое заложение, предусматривающее индивидуальное возведение оснований для каждого определенного участка.

Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.

Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.

Факторы, которые необходимо учитывать при заливке

При устройстве оснований на неровных участках с уклоном поверхности, в обязательном порядке требуется руководствоваться строительными нормами и соблюдать технологию. Но более правильным решением станет привлечение профессионалов. Возведение подобных фундаментов имеет некоторые отличительные особенности, в основном касающиеся проведения подготовительных мероприятий и дополнительных работ.

Следующие немаловажные факторы, на которые стоит обратить особое внимание, помогут избавиться от непредсказуемых последствий в дальнейшем.

1. Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках. Он включает в себя расчет:

габаритов основания;
весовой нагрузки здания на фундамент;
оказываемого удельного давления на грунт в различных точках;
временных нагрузок.

Большое значение имеет гидрогеологическая оценка отведенного для строительства участка и анализ грунтов. Для этого в большинстве случаев прибегают к бурению разведывательных скважин.

Стоит отметить, что возведение фундаментов на склонах целесообразно лишь на непучинистых почвах.

2. Создание эффективной дренажной системы требует тщательного предварительного расчета. Скапливающаяся влага является основным источником многих неприятностей, которые могут привести к скольжению и даже обрушению грунта в нагорной части.

3. Механическое закрепление грунта является важным дополнением к дренажной системе при уклонах рельефа местности более 10 градусов. Наиболее доступным и простым вариантом может служить так называемый пригруз – насыпной слой более плотных грунтовых пород. Дополнительная масса будет препятствовать возможному сдвигу почвы. Кроме того, такие работы позволяют сформировать и частично выровнять строительную площадку, подготовив ее для рытья траншеи или котлована под фундамент.

4. Возведение соответствующей опалубки состоит в сложности ее подготовки в условиях имеющихся перепадов высот на участке. Чтобы выдержать горизонтальный уровень заливаемого основания, опалубка в низшей точке площадки изготавливается выше, чем в верхней.

5. Усиленное армирование фундамента повышает прочность основания. Для каркаса применяются металлические арматурные прутья большого диаметра или увеличивается их количество. При этом особое внимание обращается на углы собираемой каркасной конструкции, а элементы решетки располагают на расстоянии не более 15 см друг от друга.

6. Чтобы правильно залить фундамент бетонной смесью, требуется обеспечить ее непрерывную подачу. При устройстве основания на неровной поверхности данный фактор имеет особое значение. Повышенные нагрузки при дальнейшей эксплуатации постройки категорически не допускают заливки подземной части строения в несколько этапов, так как гарантированно приводят к разрывам на границах между схватившимися слоями. Помимо этого, требуется тщательная трамбовка бетонной смеси в процессе заполнения опалубки с целью предотвращения образования полостей.

Вышеприведенные мероприятия, которые необходимо учитывать при возведении основания дома на участках с неровной поверхностью, влекут за собой повышенные финансовые затраты. Однако проведенные дополнительные работы в значительной мере предотвращают угрозу сползания или смыва грунта, являясь надежным залогом устройства качественного фундамента и долгосрочной эксплуатации всего строения.

Как производится монтаж ленточного фундамента на склоне + каково его устройство и как правильно произвести расчет

Отношение строителей к ленточному фундаменту единодушно.

Лента — самый надежный и экономичный вариант конструкции основания, проверенный во всех условиях многолетней практикой.

Все технологические вопросы отработаны до полной ясности, возникновение ошибок возможно только при возведении ленты без должного обследования участка, использования недостоверных данных или неподготовленных строителей.

Рассмотрим один из наиболее сложных, но часто встречающихся случаев — создание ленточного фундамента на склоне.

Подобные ситуации встречаются достаточно часто, поэтому вопрос заслуживает детального рассмотрения.

Подходит ли ленточный фундамент для установки на склоне?

Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.

Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.

В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.

Достоинства и недостатки

К достоинствам можно отнести:

Прочность, способность переносить разнонаправленные нагрузки.
Высокая несущая способность, устойчивость к внешним факторам воздействия.
Возможность самостоятельного строительства без участия сложной техники.
Экономичность, относительно низкий расход строительных материалов.

Существуют и недостатки:

Зависимость от строения слоев грунта.
Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.

Существует множество противопоказаний по гидрогеологической или климатической обстановке, которые необходимо полностью прояснить до начала работ.

Какие виды подходят для склона

Возможно строительство разных типов ленты.

По конструкции могут быть выбраны:

По глубине погружения:

Специалисты рекомендуют строить монолитные конструкции, так как несущая способность и устойчивость к осевым растягивающим нагрузкам у сборных лент значительно ниже. Учитывая специфику размещения и возможность подвижек грунта под действием веса постройки, выбор вполне оправданный и очевидный.

Также существует общее мнение относительно глубины заложения ленты. Рекомендуется предпочитать заглубленный тип, так как нагрузки пучения в зимнее время направлены под углом и способны сдвигать основание вниз по склону.

Чем больше угол наклона, тем значительнее должна быть глубина погружения.

Что такое ступенчатый ленточный фундамент?

При строительстве фундаментов большой площади на склонах с достаточно большим углом наклона рекомендуется применять ступенчатый ленточный фундамент. Обычно он используется в случаях, когда перепад уровней в нижней и верхней точках превышает 1 м.

С точки зрения конструкции, ступенчатый ленточный фундамент представляет собой род террас, горизонтальных площадок, расположенных одна под другой.

Такое деление облегчает строительство в части земляных работ, поскольку обеспечить горизонталь на небольшой площадке значительно легче, чем на крупной площади — объемы грунта, который придется вынуть для выравнивания, уменьшаются в несколько раз.

При создании ступеней можно уменьшить их размер до получения вполне приемлемого значения перепада высот для каждого участка, но слишком уменьшать размер нельзя, так как это снижает прочность сцепления фундамента с грунтом.

Специфика уклона

Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.

Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.

Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.

Кроме того, каждая ступень, расположенная на следующем ярусе, должна перекрывать нижнюю на двойную ширину ленты или на 0,3 м (минимум).

Каково его устройство

При относительно небольшом угле наклона методика строительства мало отличается от общепринятой. Особенностью становится лишь необходимость обеспечить горизонтальный уровень дна траншеи под ленту.

При строительстве на развитых уклонах, где приходится использовать ступенчатую ленту, появляется несколько смежных ленточных оснований, расположенных друг над другом и опирающихся своими нижними частями на верхние участки ступеней, расположенных под ними.

Такая конфигурация требует определенного порядка строительства, которое производится по направлению снизу вверх и позволяет строить ступени последовательно. Одномоментная заливка всей ленты в данном случае не всегда возможна, поэтому необходимо обеспечить только монолитность отдельных ступеней.

Как рассчитать фундамент

Полноценный расчет ленты, расположенной на склоне, должен производить опытный и профессиональный специалист. Задача слишком сложна даже для профессионала, если он раньше не производил подобных вычислений.

Необходимо учитывать угол наклона, гидрогеологические факторы, прочие особенности участка и климата в регионе. В данном случае не помогут даже многочисленный онлайн-калькуляторы, поскольку сочетание факторов воздействия в каждом случае весьма специфично и усредненной методикой расчета тут не обойтись.

Если уклон невелик и не способен оказать воздействие на эксплуатационные качества ленты, расчет производится обычным способом. В данном случае вопрос решается обычной планировкой или нивелировкой участка.

Пошаговая инструкция по монтажу

Порядок действий при строительстве ленточного основания на склоне:

Разметка участка, установка кольев по углам будущей траншеи.
Рытье траншеи на необходимую по геологическим условиям глубину.
Выравнивание дна траншеи по горизонтали.
Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
Тщательная трамбовка песчаной подушки.
Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
Укладка гидроизоляционного слоя.
Сборка опалубки.
Монтаж арматурного каркаса.
Заливка бетона.
Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
Распалубка (производится через 10 дней после заливки).
После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.

Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.

Полезное видео

В данном видео вы узнаете, как правильно произвести монтаж ленточного фундамента на склоне:

Заключение

Рельеф местности редко позволяет обойтись без планировки участка. Строительство на склонах — не редкость, поэтому знание о методах и технологии решения подобных вопросов полезно не только профессиональным строителям, но и людям, планирующим возведение частного дома на участке со сложным рельефом.

В любом случае, участие специалиста будет полезным на любой стадии работ, а в особенности — на этапе создания проекта. Поэтому, начиная работы, следует привлечь грамотного и знающего прораба, имеющего опыт в создании опорных конструкций на наклонной плоскости.

Возведение на неровных участках фундамента

При покупке земельного участка под будущее строительство часто подбираются ровные поверхности без видимых уклонов. Но далеко не всегда можно найти именно такой идеальный участок для застройки. Также не каждый застройщик имеет достаточно денег, чтобы устранить большие уклоны или неровности, поэтому вынужден часто отказываться от традиционных типов фундаментов.

При возведении фундамента на участке под уклоном часто бывает достаточно сделать песчано-гравийную подсыпку. Такой вариант возможен, если угол наклона составляет несколько градусов, а также финансово целесообразно создавать подушку.

Но такой вариант не подходит, если уклон составляет пять и больше градусов. В таких случаях практикуется проектирование фундаментов ступенчатого типа, где основная нагрузка лежит на верхней плите террасы, а ступени опускаются к самой низкой точке. Понятно, что такие основания нужно надежно укреплять, чтобы не возникла деформация единичных ступеней или несущей плиты.

Возведение основания на участке с малым уклоном

Как правило, на участках с уклоном, который составляет до 30 см в одну сторону, больше практикуют возведение ленточных блочных и монолитных фундаментов. Такие конструкции прочные, возведение стоит относительно недорого, вот только нужно провести земельные работы.

Хотя такие участки считаются ровными, на самом деле ситуация будет плачевной, ведь возникнет резкий скачок высот по разным сторонам основания. Таким образом, ленточный фундамент при таком уклоне можно возвести следующими способами:

Простой вариант. При проектировании и разметке территории под будущее основание выкапывается котлован и выравнивается дно. Делается это таким образом, чтобы получить идеально ровную поверхность дна без даже минимальных уклонов. Понятно, что такой метод финансово затратный, ведь приходится делать подробные геодезические изыскания и правильно рассчитать глубину погружения фундамента. Метод простой в выполнении, практикуется для небольших по размерам и массе зданий.
Более сложный, но и надежный вариант – это проведение локального углубления траншеи. В таких случаях нужно предварительно рассчитать необходимую глубину погружения каждого конкретного участка основания, а уже затем выполнять выравнивание дна.

Как делается такой вариант возведения фундамента? Для этого используется следующая формула:

hт = hпв + hр, где:

hт – это, собственно, необходимая расчетная глубина траншеи;
hпв – это перепад высот на разных участках, причем лучше сразу выбирать большее значение для получения точных данных;
hр – толщина грунта, который обязательно снимается в процессе выкапывания траншеи.

Если принимать максимальный перепад высот в 15 см, а толщина плодородного слоя составляет до 40 см, тогда глубина траншеи будет составлять 55 см. Подошва заглубления составляет 30 см, поэтому подушку нужно делать толщиной в 25 см.

При возведении ленточного фундамента на небольших неровных земельных участках нужно предусмотреть дренажную систему и водоотлив. Особенно это важно в нижней части конструкции, ведь именно туда пойдет основной поток дождевой воды.

Для таких целей отлично подходит также водосборная канава, лоток или утрамбованный земляной вал. После заливки основания рекомендуется засыпать канаву песком и гравием, затем утрамбовать и сверху установить ливнестоковые системы.

Возведение фундаментов на уклонах среднего типа

Тут уже стоит задуматься, какой именно тип фундамента лучше использовать. Например, для ленточного основания придется использовать много подсыпки, причем делать это нужно сначала в самой низкой точке и затем равномерно выравнивать дно по горизонтали. Такое строительство будет финансово затратным, но использовать его можно при возведении небольших зданий.

Как вариант, можно тут использовать столбчато-ленточный фундамент. Он имеет ряд преимуществ перед обычным ленточным, а именно:

не нужно проводить подробные геодезические расчеты и подбирать оптимальную глубину установки ленты;
тут используется минимум песчаной подушки, а столбы можно устанавливать даже в несколько ярусов;
сразу на готовые столбы можно установить бетонную ленту.

Понятно, что такой фундамент на среднем уклоне стоит немного дороже, но в некоторых случаях себя оправдывает. Возведение ленточной конструкции имеет ряд нюансов, а именно:

Неправильно положенная и утрамбованная подсыпка со временем расползется, а следом и лента.
Перед созданием песчаной подушки нужно предварительно обустроить котлован с ровными стенками, а уже затем класть подушку.
Не нужно строго придерживаться одинаковой толщины подушки, она может быть различной, но не меньше, чем 30 см.

После возведения конструкции нужно сделать вертикальную отсыпку грунта. Для этого используется непучинистая почва, например, песок. Отмостку нужно сделать в сторону от цоколя под небольшим углом, но обязательно с уклоном в большую сторону.

Как возвести фундамент на склонах

Как правило, возведение таких оснований слишком сложное и финансово затратное. Уклон считается большим, если высотный перепад составляет метр и больше, а это полноценные склоны. Тут нужно сразу проектировать ступенчатую конструкцию основания, но она слишком дорогая. А вот столбчатые основания тут будут как раз оптимальными.

Возведение таких оснований состоит с нескольких этапов:

Разметка территории, устранение растительности и первичное выравнивание грунта.
Выкапывание углублений под будущие столбы. Глубина подбирается таким образом, чтобы будущие столбы имели горизонтальную плоскость, а ростверк немного выступал от грунта в самой высокой точке.
Затем устанавливается арматура и заливается конструкция бетоном.

Понятно, что именно земляные работы тут будут составлять как минимум половину расчетных расходов на возведение основания здания.

Стоит ли выравнивать неровный участок

Бытует мнение, что в некоторых случаях достаточно только выровнять поверхность участка и уже можно возводить ленточный фундамент. В любом случае, идеально ровных участков не существует, поэтому их в любом случае сначала выравнивают. Оптимальное решение – это использование песчано-гравийной подушки, которую также нужно выровнять и утрамбовать.

Такой вариант приемлемый, если участок действительно имеет минимальные неровности. Но он не подходит, если неровности слишком большие, то нужно делать повторную заливку поверхности для получения абсолютно ровной горизонтали. С внешней стороны опалубки лучше предусмотреть место для кирпичной кладки, которую легче выровнять и утеплить при необходимости.

Фундамент на неровном участке возвести не так просто. Тут лучше сразу привлекать специалистов, а также проводить тщательные подробные геодезические расчеты. Самостоятельно все это сделать практически невозможно, но только после получения подробного проекта существует гарантия, что здание будет стоять десятилетия и не сместится вниз по склону.

Выбор фундамента для домов на участке с уклоном

проекта коттеджа, который может потребовать даже облегченный вариант основания;
пожеланий клиента – заказчик может сам подобрать тип фундамента, основываясь на видении будущего загородного дома;
результатов геологических изысканий, способных, как упростить конструкцию фундамента, так и потребовать более серьезных работ по его устройству.

Что нужно учитывать, выбирая фундамент для дома на участке с уклоном?

состояние почвы – для определения ее прочности и предрасположенности к пучинистости. Качество грунта очень сильно влияет на определение типа фундамента. Некоторые варианты основания можно строить только на прочных и монолитных почвах. При изысканиях изучается нижний слой, который не подвержен тектоническим сдвигам;
уровень залегания грунтовых вод – он не равномерный на участках с уклоном и может привести к постоянному заболачиванию, или к необходимости увеличения слоя гидроизоляции;
направление и давление сдвигов почвы – данный параметр очень важен, так как фундамент будет первой конструкцией, которая воспримет на себя все силы селевого потока или межслойного сдвига грунта. Даже, если этого не видно невооруженным глазом, верхний слой почвы практически всегда находится в движении из-за сезонных перепадов температур, излишней или недостаточной влаги. Оценить возможные нагрузки – задача специалиста;
метеорологические исследования – для определения уровня осадков в теплое время, толщины снежного покрова зимой, а также глубины промерзания. Все эти факторы влияют на прочность и выносливость грунта. Кроме этого снег и вода могут оказать разрушительное действие на сам уклон и вымыть почву из-под фундамента. Потому вместе с фундаментом производится проектирование и строительство дополнительных систем дренажа и укрепления почвы;
топографические съемки – помогут определить неравномерность уклона, изменения рельефа. План территории с высотами позволит обосновать выбор фундамента для домов на участке с уклоном, их размеры, тип и количество земляных работ.
