Дом 8 на 8 проект с мансардой

Автор Admin На чтение 9 мин. Просмотров 432 Опубликовано

На сегодняшний день проект дома 8 на 8 с мансардой из пеноблоков можно назвать одним из самых популярных вариантов, и это неспроста. Если сравнить здание с кирпичным архитектурным сооружением, то преимущества на лицо: газо- и пенобетон «дышит» и по своим экологическим характеристикам приближается к древесине. Теплопроводность у него низкая и стоит он дешевле, чем рядовой кирпич. К этому можно добавить лёгкость блоков – благодаря этому качеству снижается нагрузка на фундамент, что в свою очередь приводит к экономии материалов и финансов.

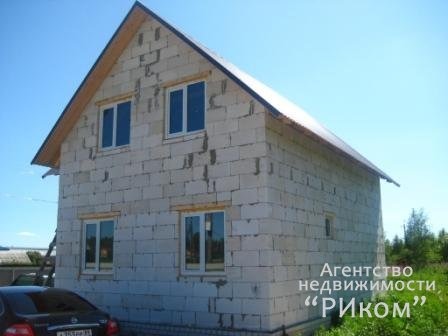

Дом из пеноблоков с мансардой

Содержание

  1. Чем отличается пенобетон от газобетона
  2. Проектирование
  3. Выбор фундамента
  4. Проектирование здания
  5. Какие открываются возможности при строительстве зданий из пенобетона
  6. Мансарда
  7. Заключение

Чем отличается пенобетон от газобетона

Геометрические параметры стандартного пеноблока

Почему-то существует двоякое мнение – одни считают, что лучше выбирать пенобетон, а другие – газобетон, но по сути, это родственные материалы, хотя они отличаются по способу формования ячеек. Так давайте вместе в этом разберёмся.

Воздушные пузырьки, которые находятся в пеноблоке, образуются при помощи пены. Пенистый состав перемешивается с бетоном, и вся масса застывает, образуя блок с определёнными геометрическими параметрами. Сама ячейка получается закупоренной, то есть, пузырёк обволакивается бетоном, и заключенный там воздух не имеет возможности свободной циркуляции.

Чтобы получить воздушные пузырьки в газобетоне, используют алюминиевую крошку – она при нагревании вступает в реакцию с кислородом, выделяя газ. Но пузырьки воздуха у такого материала имеют сообщение друг с другом. В домашних условиях сделать такой бетон нереально, так как его после изготовления подвергают сушке  в автоклаве. Поле этого полученную массу режут струнным способом с соблюдением точных геометрических параметров.

[alert]Внимание! В техническом отношении между этими материалами нет разницы – их влагопоглощаемость одинакова и не критична в обычных условиях! Критической точки абсорбирования газо- и пенобетон достигает только при полном погружении в воду. [/alert]

Ниже находится таблица геометрических параметров пеноблоков, согласованная с ГОСТ 21520-89.

Размеры для кладки на клей
Длина, ммШирина, ммВысота, мм
188300588
188250588
288200588
188200588
288250588
144300588
119250588
88200588
88250588
88200388
Размеры для кладки на цементный раствор
198295598
198245598
298195598
198195398
298245298
98295598
98245598
98195398

[alert]Примечание. Чтобы создать проект дома 8 на 8 с мансардой из пеноблоков можно подобрать разный материал в зависимости от потребности в теплоизоляции стен. Кроме того, более тонкие блоки используют для межкомнатных и технических перегородок. [/alert]

Проектирование

Проще всего заказать проект дома в каком-либо проектном бюро (частном или государственном), но это лишь в том случае, если есть свободные деньги. Гораздо дешевле сделать это самостоятельно, а потом утвердить в соответствующих органах местной администрации (Градостроительный кодекс РФ от 29.12.2004 № 190-ФЗ, ст. 48, часть 16).

Выбор фундамента

Принцип закладки свайно-ленточного фундамента

Для того чтобы построить дом, вам необходимо знать всё о состоянии и типе грунта на участке под застройку. Этот фактор напрямую повлияет на выбор фундамента. Конечно, пенобетон сам по себе очень лёгкий, следовательно, фундамент будет не таким массивным, что уменьшит его стоимость, хотя вес постройки несколько увеличится за счёт мансардного этажа.

Значит, базис для закладки фундамента следует основывать на четырёх параметрах:

  1. Тип грунта.
  2. Глубина промерзания грунта.
  3. Уклон участка.
  4. Общая масса здания.

Типов грунтов есть много, но, в общем, их можно разделить на две категории:

  • Пучинистые. В период замерзания происходит морозное пучение, а во время оттепели объём становится на своё место. Это нестабильный и опасный тип грунта – он, как правило, перенасыщен влагой.
  • Непучинистые. Это стабильные грунты, которые не изменяют свой объём при замерзании и оттаивании.
    Ниже находится таблица с глубиной промерзания грунта в некоторых регионах России.
ГородНорматив на промерзание, м
Суглинки и глиныПесчаные пылеватые и мелкиеПесчаные средние и крупныеКрупно-обломочные
Москва1,351,641,762
Дмитров1,381,681,82,04
Кашира1,41,71,832,07
Владимир1,441,751,872,12
Тверь1,371,671,792,03
Калуга1,341,631,751,98
Тула1,341,631,751,98
Рязань1,411,721,842,09
Ярославль1,481,81,932,19
Вологда1,51,821,952,21
Нижний Новгород1,491,811,942,2
Санкт-Петербург1,161,411,511,71
Новгород1,221,491,61,82

Как правило, для домов такого типа делают либо ленточный, либо свайно-ленточный фундамент и вот здесь как раз и нужны вышеприведенные выкладки. Если грунт перенасыщен влагой, то его ждёт морозное пучение и когда лента не заглублена ниже точки замерзания на 40-50 см, то основа может накрениться, просесть или закрутиться. Но представьте себе влагонасыщенный обломочный грунт в Вологде с глубиной промерзания 2,21 м – подошву придётся заглублять на 2,6-2,7 м – хорошего мало. В таких случаях планируют закладку свайно-ленточного фундамента, где на такой глубине находятся только сваи, а ленту опускают не глубже 60 см.

[info]Примечание. Лента фундамента должна в точности соответствовать площади дома, а её толщина превышать толщину стены, как минимум, на 5 см. Кроме того, она должна проходить под каждой перегородкой. Если там есть сваи, то максимально допустимый шаг 3 м плюс свая на каждом углу.[/info]

Проектирование здания

Пример проектирования блочного дома 8×8 м с мансардой

Для того чтобы создать проект дома 8 на 8 с мансардой вы нигде не найдёте инструкций с точным планом здания, так как это зависит от множества факторов.

Основополагающий фактор (фундамент) мы уже рассмотрели, теперь посмотрим, что ещё может повлиять на проектирование и строительство:

  • Площадь участка под застройку дома. На большую территорию чаще всего проектируют большие одноэтажные дома, но в данном случае вариант 8×8 м подходит для любого участка.
  • Сколько человек будут одновременно проживать в построенном доме.
  • Наличие цокольного этажа, подвала и/или гаража.
  • Размеры второго этажа (в данном случае – мансарды).

Если вы готовы дать чёткий и ясный ответ по каждому из четырёх вышеперечисленных пунктов, то можете смело приступать к проектированию здания.

[youtube]https://www.youtube.com/watch?v=hIhmRiKR_qI[/youtube]

Видео: Дом с мансардой из пеноблоков в одиночку

Какие открываются возможности при строительстве зданий из пенобетона

Возведение пеноблочного дома с мансардой

Следует отметить, что положительных качеств у пенобетона очень много и для того чтобы не путаться, давайте перечислим эти преимущества:

  1. Небольшой вес. Общая масса здания получится меньше обычного, следовательно, не потребуется мощного фундамента, что в свою очередь сэкономит вам деньги.
  2. Удобство монтажа. Пенобетонные здания возводятся очень быстро, так как размер у блока больше, чем у рядового или даже двойного кирпича.
  3. Возможность сложной подгонки. Пенобетон легко обрабатывать (сверлить, резать, подтёсывать), поэтому ним проще работать на участках со сложной подгонкой, например, при обходе труб, демаскировке электропроводки или обустройстве фигурных проёмов.
  4. Экологическая чистота. Материал содержит только цемент, песок и воду с небольшим количеством примесей, приближаясь по экологическим показателям к древесине. Так что здесь не придётся беспокоиться о своём здоровье.
  5. Пористая структура. Благодаря пузырькам воздуха, у блоков значительно понижается теплопроводность, что позволяет поддерживать определённый микроклимат в помещении.
  6. Звукопоглощение. Благодаря своей структуре, пенобетон способен поглощать звук, то есть, это готовая шумоизоляция.
  7. Возможность облицовки другими материалами. Для финишной отделки можно использовать практически все штукатурные смеси, плитку, натуральный камень или композит и так далее.
  8. Пониженная стоимость кладки. Кладка блоков стоит дешевле, нежели для кирпича и это связано с размерами.
  9. Пониженная стоимость пеноблоков. Ели взять за единицу измерения кубометр, то блоки получатся гораздо дешевле кирпича.
Растрескивание стены после усадки

Но, как вы, наверное, понимаете, безальтернативных строительных материалов не существует, так что и пенобетон имеет свои минусы:

  1. Низкая механическая прочность. Блоки можно повредить при транспортировке или при выгрузке. Если здание даст усадку, то по пеноблочной стене пойдут трещины. В связи с этим эксплуатационный ресурс значительно падает.
  2. Абсорбция. Поры способны впитывать влагу. Это не критично, но при обледенении может сказаться на прочности блока.
  3. Частное производство. В отличие от газобетона пеноблок можно изготовить в домашних условиях, поэтому на рынок зачастую попадает некачественная продукция. Защититься от этого можно только одним способом: потребовать у продавца сертификат.

Мансарда

Кровля над мансардой в разрезе

Прежде всего, следует учитывать, что мансарда, это не второй этаж загородного дома, а всего лишь чердак, приспособленный под жилое помещение. То есть, такое жильё может быть временным только на тёплый период года, но если туда провести отопление, то появляется возможность жить зимой. В связи с этим кровлю утепляют самым тщательным образом, причём даже в тех случаях, когда отопление отсутствует – теплоизоляция защищает помещение не только от холода, но и от жары.

Внутренняя часть мансарды во время строительства

Обратите внимание на фото, расположенное выше – теплоизоляционный материал закрыт полиэтиленовой плёнкой для гидроизоляции. То есть, помещение получается полностью защищено, но у вас, возможно, возникнет вопрос о том, как же мансарда будет «дышать»? Это не проблема, так как фронтон и нижняя часть боковин сделаны из пенобетонных блоков, чего хватает для циркуляции воздуха и пара.

[info]Важно. Не забудьте обеспечить аэрацию кровли. Понижение теплоизоляционных качеств, вызванных этим шагом, компенсируется внутренней отделкой.[/info]

Принцип возведения стропильной системы мансардной крыши

Самое важное в мансарде, это правильное устройство стропильной системы, так как по окончании работ исправить погрешности будет трудно и дорого. Так как вы предусматриваете оборудовать чердак под жилое помещение, то не забывайте о его высоте – посредине должно получиться, как минимум, 220 см – покатая крыша, которая одновременно послужит потолком, уменьшит этот показатель.

В качестве кровельного материала для мансардной крыши обычно выбирают профнастил, металлочерепицу и битумную черепицу. Последний вариант самый красивый, но менее прочный – металлические листы могут защищать вашу кровлю 50-60 лет, тогда как на битум производители дают гарантию всего на 20 лет.

[youtube]https://www.youtube.com/watch?v=Z0pVacmprQA[/youtube]

Видео: Строительство домов из лёгких бетонов

Заключение

Возможно, вы слегка разочарованы, не найдя детального плана на дом 8 на 8 м, но это попросту нереально. Как я и говорил, проект с мансардой привязан к местности – целому ряду конкретных факторов, так что можете воспользоваться принципами, изложенными в этой статье.
