Как сделать чертеж дома своими руками пошаговая инструкция

Многие люди мечтают построить свой собственный загородный домик с хорошей экологией и чистым воздухом, поближе к природе. Там, где можно спокойно отдохнуть от городского шума и расслабиться, проводя своё время в кругу близких и друзей. Наверняка, вы видите своё будущее жильё не только красивым, но и функциональным. Но, если в доме много деталей и углов, это ещё не значит, что он обязательно будет удобным. Поэтому перед началом строительства необходимо начертить чертёж дома, чтобы в дальнейшем избежать ошибок, способных затянуть строительство на долгое время.

Вернуться к оглавлению

Содержание материала

1 Какая будет планировка дома
2 Как сделать готовые чертежи домов
- 2.1 Подготовка эскиза
- 2.2 Архитектурный этап проектирования
3 Как из чертежа сделать готовый проект дома
- 3.1 Конструктивный этап проектирования
- 3.2 Инженерно-техническая схема
- 3.3 Проект дизайна дома
4 На чём заострить внимание, изготавливая чертежи

Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома

начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат. Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение.

Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.

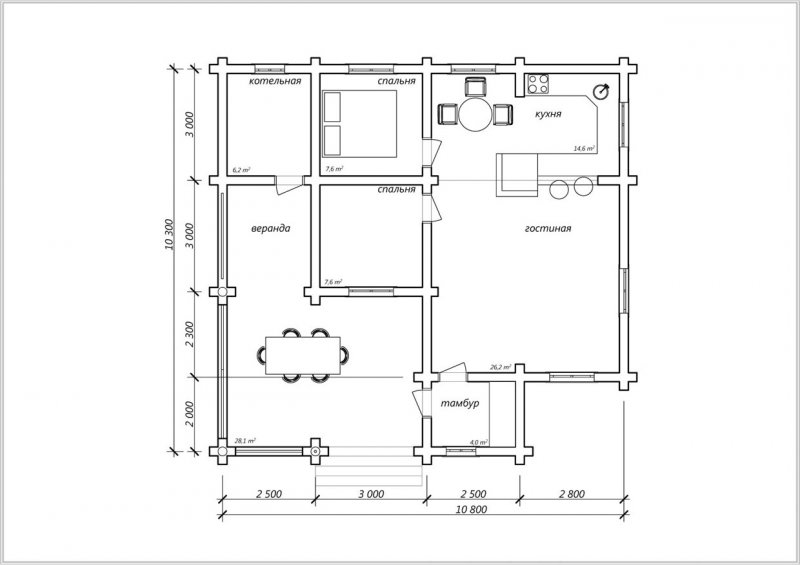

Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

Пример готового чертежа большого двухэтажного дома с цокольным этажом

Как только вы определились с планировкой дома, постарайтесь мысленно «пожить» в нём некоторое время, чтобы понять, так ли всё удобно и хорошо в нём? Наверняка, вам захочется что-то переделать, чтобы конечный результат был более совершенным. Все появившиеся идеи обязательно следует обсудить в кругу семьи, ведь каждый человек, проживающий в доме, должен испытывать радость от пребывания в нём.

Вернуться к оглавлению

Как сделать готовые чертежи домов

Перед началом работы необходимо, в первую очередь, определиться с назначением дома.

Что вы собираетесь возводить: летнюю дачу или жильё для круглогодичного проживания?
Сколько людей будет проживать в будущем доме?
Какой образ жизни у владельцев жилья? Если вы мечтаете о тишине и спокойствии, то дом можно расположить в начале участка, загородив им зону отдыха от любопытных глаз соседей. Или наоборот – сдвинуть его вглубь, позволив тем самым прохожим любоваться красивым ландшафтом и фасадом здания.
Помимо всего этого, при разработке чертежа дома, следует учитывать геодезические исследования и наличие наклона на участке, которые также могут изменить первоначальный план.

После этого, когда уже известно приблизительное положение дома на участке и прочее, можно начинать составлять его чертёж. Первоначальный чертёж можно сделать очень быстро даже своими руками, без использования компьютерных программ.

Образец первоначального чертеж дома

Подготовка эскиза

Эскизный проект можно подготовить своими собственными силами, благодаря чему у вас появится основа для создания более детального чертежа, имеющего наброски и планировки, а также для креативных стилевых и пространственных решений.

В состав этого этапа входит подготовка чертежей всех этажей дома, план кровли и застройки. Кроме этого, здесь изображают примерный лицевой вид фасада, а также продольный и поперечный разрез здания. На них отмечают все имеющиеся конструктивные особенности и материалы, которые будут использоваться для строительства.

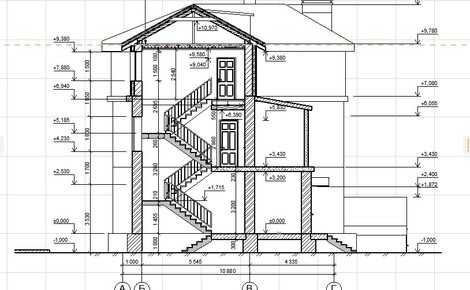

Чертёж дома в разрезе

Архитектурный этап проектирования

Архитектурный этап при создании чертежа дома является одним из наиболее интересных и захватывающих моментов. В нём описывается расположение комнат и их размеры, обдумываются какие-то дополнительные помещения, так же отмечаются положение окон и дверей.

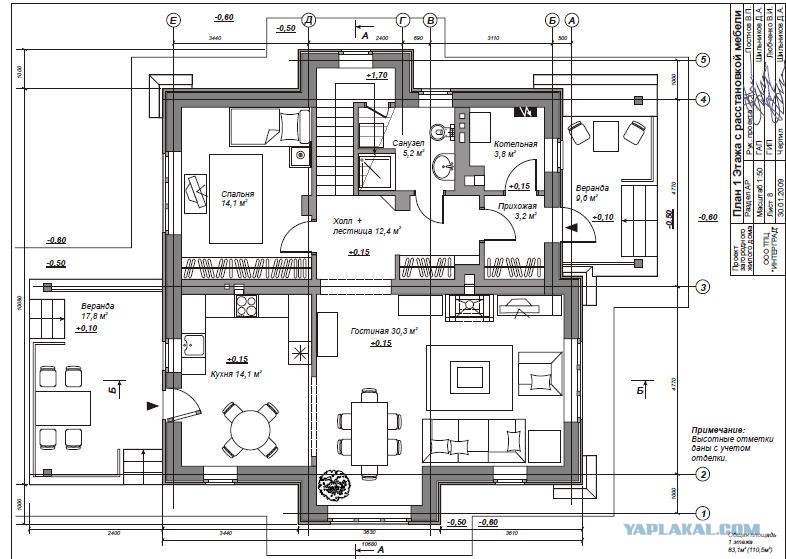

Пример готового архитектурного чертежа частного дома

На этом этапе берётся во внимание материал, из которого впоследствии будет построен дом. От его выбора будет зависеть толщина стен, размеры дверей и окон. В конечном итоге получится большой набор чертежей с рядом поясняющих записей. Делать чертежи можно вручную или с использованием специализированных компьютерных программ.

Вернуться к оглавлению

Как из чертежа сделать готовый проект дома

Конструктивный этап проектирования

На этом этапе проектируются все элементы дома, особенности фундамента, выбираются материалы для внутренней и внешней отделки стен. В общей сложности создаётся набор необходимых чертежей с описанием всех структурных частей будущего строения. Незаменимые материалы должны быть чётко просчитаны и закуплены сразу в нужном количестве.

Конструктивные чертежи проекта частного дома

Инженерно-техническая схема

Проект в инженерно-техническом оформлении представляет собой один из наиболее важных разделов, которому при планировке зданий уделяется не слишком много внимания. Несмотря на это, без него вряд ли удастся возвести подходящий и добротный дом. В его состав входит проектирование важнейших структур водоснабжения, кроме этого, систем отопления, вентиляции и электрических систем.

Инженерно-технический проект частного дома

Данный расчёт обязан включать в себя последовательное выполнение работ по укладке коммуникаций, что нужны для жизнедеятельности хозяев. В данном проектном документе указывается полная дополнительная информация о проектной мощности строения, о монтаже электропроводки, о системе громоотвода и защиты от дождевых молний. Дополнительно в проект вписывается установка системы охраны.

Проект дизайна дома

Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

Вернуться к оглавлению

На чём заострить внимание, изготавливая чертежи

Начинать проект следует совокупно, принимая во внимание все инженерные и конструктивные характеристики дома. При постройке здания нужно думать о возможностях обустройства электричества, водопровода и канализации ещё во время покупки земельного участка. Даже если разработка чертежей ведётся очень тщательно, плохо осведомлённый человек всё равно может не учесть всех тонкостей. Из-за этого во время стройки могут возникнуть непредвиденные обстоятельства, которые затормозят строительство на довольно-таки существенные сроки.

Современное многообразие строительных материалов и доступная информация значительно упрощают работу для частных застройщиков. Сейчас в сети можно легко найти огромное количество всевозможных бесплатных типовых проектов, откуда нетрудно выбрать что-то подходящее для себя.

Но при этом следует помнить, что никто бесплатно не предоставит хорошую и качественную работу для широкого использования. Всё, что представлено в интернете, является не полным результатом, который требует очень серьёзной доработки своими руками.

Как сделать чертеж дома для самостоятельного строительства

FrameHouse. club

Проекты

Проектирование – важный этап строительства собственного дома. Оно предусматривает составление множества чертежей, как самого строения, так и прилегающего участка.

Как прочесть чертеж

Для того чтобы прочесть чертеж плана дома, нужно знать множество нюансов.

ознакомьтесь с масштабом. Как правило, создаются в масштабе 1:50, 1:100, 1:200. При расшифровке значений размеров нужно помнить, что они проставляются в миллиметрах;
при чтении чертежа плана здания следует понимать, что он отображен в виде разреза по горизонтали. Разрез обязательно проходит по оконным и дверным проемам;
на плане могут присутствовать разбивочные оси. Оси, идущие вдоль фасадной стены, обозначаются арабскими цифрами, по боковой стороне – русскими заглавными буквами;
цифра, обведенная кружочком, указывает, что этот участок расписан на другой странице;

в большинстве чертежей используется аббревиатура. Ее расшифровку можно узнать у разработчика чертежа или в специальных справочниках;
вынесенные за контур фасада цифры обозначают высотные отметки до уровня земли;
по осям стен или колон на чертеже фасада можно определить его тип.

Это далеко не все правила, по которым можно прочесть чертежи. Более подробно с ними можно ознакомиться в специальной литературе.

Сделать самостоятельно или заказать

Чертежи домов должны выполняться специалистами-архитекторами. Конечно, можно попытаться выполнить чертеж самостоятельно. Это требует много времени, терпения, определенных навыков.

Что нужно, чтобы выполнить проект себе:

Определиться с назначением жилища. Здесь учитывается тип будущего здания, количество проживающих в нем человек, их образ жизни.
Узнать нормы, которые необходимо соблюсти. Чтобы это сделать, необходимо обратиться в орган, занимающийся оформлением разрешения на строительство.
Определиться с расположением жилищ, хозяйственных построек, выгребной ямы, скважины. Расстояние от забора до стены строения должно быть не менее 5 метров. Хозяйственные постройки не должны препятствовать попаданию света в дом. Сам дом желательно располагать в северо-восточной части. Центральный фасад, особенно оборудованный открытой верандой или террасой, должен выходить на южную сторону.

Создать непосредственно сам проект. Раньше проектирование выполнялось исключительно вручную.

Сейчас благодаря развитию компьютерных технологий этот процесс значительно упростился. Было создано множество софта, большинство из которых доступны для начинающих пользователей.

Софт для проектирования

Google SketchUp. Предназначена для проектирования трехмерных объектов. Она является абсолютно бесплатной и простой. Основные навыки для ее полноценного использования можно получить, посмотрев уроки на официальном сайте и видеоролики на канале youtube. Разрешает создать макросы, с помощью которых можно автоматизировать часто повторяющиеся действия.
Home Plan Pro. Имеет большой выбор готовых элементов, таких как окна, двери, мебель, аксессуары. Окончательный результат конструирования можно сохранять в различных форматах, а затем распечатать и отправить по электронной почте или факсу.
Envisioneer Express. При помощи этого софта можно создавать различные идеи . Изначально делается двухмерная модель, которая затем преобразуется в 3D-план. Готовый результат можно просмотреть с любого ракурса в различных режимах. Envisioneer Express позволяет изменять каркас, расставлять мебель, примерять различные строительные материалы. Готовый проект можно сохранять в формате, доступном другим программам для 3D-проектирования.

CyberMotion 3D-Designer. Подойдет даже для начинающего пользователя, так как содержит множество подсказок и шаблонов. Она позволяет получить трехмерное изображение после создания вида сверху, сбоку и спереди.
Дом-3D. Допускает осуществлять 3D-конструирование, а также их внутреннего интерьера. Подходит для начинающих пользователей.
Floorplan 3D. Яявляется простой и удобной для освоения. Обладает ряд библиотек, с помощью которых можно выбрать стандартные модели для внутреннего и внешнего оснащения. Программа также позволяет спроектировать придомовую территорию. В ней можно рассчитать количество необходимого для ремонта материала. Floorplan 3D подойдет как для профессионалов, так и для новичков.
Аркон. Допускает создать идеи, разработать ландшафтный дизайн, просмотреть трехмерную модель в виде цветного изображения. Она обладает встроенной библиотекой, имеющей множество текстур и объектов. Есть возможность загрузки собственных элементов, а также заказа дополнительных элементов на компакт-дисках от разработчика. Результат планирования можно просмотреть в виде фотореалистичного изображения. Также доступна виртуальная прогулка по спроектированному дому. Софт имеет упрощенную версию – Small Business.

Она лишена возможностей профессионального проектирования, но подойдет для использования на любительском уровне.
Visicon. Предназначена для быстрого планирования и разработки дизайна внутреннего интерьера. Не требует специальных навыков, имеет интуитивно понятный интерфейс, поэтому подойдет для новичков.
AutoCad. Существует вот уже почти 30 лет. Она обладает множество сфер применения, в том числе используется для проектирования домов. Является сложной, поэтому больше подойдет для профессиональных проектировщиков. Она не ограничивает пользователя, позволяет создавать любые формы. AutoCad поддерживает 3D-режим – любой чертеж можно посмотреть в трехмерном виде. Чтобы полноценно использовать возможности работы с 3D-проектом, а также для визуализации, понадобится его экспорт в программное средство 3Ds Max от того же разработчика.

Ashampoo Home Designer. Имеет доступный интерфейс, поэтому подойдет для новичков. Однако результат визуализации сопоставим с профессиональными приложениями. Позволяет выполнять проектирование как в 2D, так и в 3D-режиме, а также быстро переключаться между ними. При разработке проекта можно привязать его к конкретному географическому положению. Это поможет понять, как здание отбрасывает тень, и, исходя из этого, грамотно разработать придомовую территорию. Ashampoo Home Designer содержит большую библиотеку с образцами мебели, материалами и текстурами.
Autodesk Homestyler. Работает непосредственно в браузере. Она проста в освоении и дальнейшем использовании. В качестве основы для проекта можно использовать уже готовый 2D-план. Предусматривает возможность визуализации готовых идей, создание снимка страницы, подсчет всех необходимых материалов. Работа в Autodesk Homestyler возможна как с регистрацией, так и без нее. Создание учетной записи позволяет сохранять свои проекты, добавлять объекты в избранное.
Sweet Home. Подойдет как для начинающих пользователей, так и для профессиональных проектировщиков. Она является абсолютно бесплатной. Основой для конструирования может быть уже готовый план, который можно сфотографировать и загрузить в программу. Sweet Home предусматривает возможность виртуальной прогулки по дому.
Archicad. Подходит как для новичков, так и для профессионалов. На ее освоение уйдет всего лишь несколько дней. Содержит большую библиотеку элементов для построения и отделки, с помощью которых можно создать 3D-проект. По завершению разработки проекта можно получить всю необходимую документацию, спецификации и различные виды чертежей. Софт является платной.
Продукты Adobe. К программам, предназначенным для проектирования, из семейства Adobe можно отнести Photoshop и Adobe Illustrator. Они подходят для создания 2D-плана. Программы считаются профессиональными, но сделать в них простой чертеж сможет и новичок.

Итак, большой выбор софта позволяет сделать план схему помещений. Однако для их освоения и последующего выполнения готового проекта потребуется много времени и сил. Поэтому, если вы не уверены в результате, лучше обратиться к профессионалам.
