ГОСТ 25485-89 Бетоны ячеистые. Технические условия

БЕТОНЫ ЯЧЕИСТЫЕ

ГОСТ 25485-89



---

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



БЕТОНЫ ЯЧЕИСТЫЕ

Технические условия

Cellulary concretes. Specifications

ГОСТ 25485-89



Дата введения: 01.01.1990





Настоящий стандарт распространяется на ячеистые бетоны (далее – бетоны).
Требования настоящего стандарта должны соблюдаться при разработки новых и пересмотре действующих стандартов и технических условий, проектной и технологической документации на изделия и конструкции из этих бетонов, а также при их изготовлении.





1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



1.1. Бетоны должны удовлетворять требованиям ГОСТ 25192 и их следует изготовлять в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.


1.2. Основные параметры
1.2.1. Бетоны подразделяют:

— по назначению;
— по условиям твердения;
— по способу порообразования;
— по видам вяжущих и кремнеземистых компонентов.

1.2.2. По назначению бетоны подразделяют на:

— конструкционные;
— конструкционно-теплоизоляционные;

— теплоизоляционные.

1. 2.3. По условиям твердения бетоны подразделяют на:

— автоклавные (синтезного твердения) ¾ твердеющие в среде насыщенного пара при

— давлении выше атмосферного;
— неавтоклавные (гидратационного твердения) — твердеющие в естественных условиях, при

— электропрогреве или в среде насыщенного пара при атмосферном давлении.

1.2.4. По способу порообразования бетоны подразделяют:

— на газобетоны;
— на пенобетоны;
— на газопенобетоны.

1.2.5. По виду вяжущих и кремнеземистых компонентов бетоны подразделяют:

– по виду основного вяжущего:

— на известковых вяжущих, состоящих из извести-кипелки более 50 % по массе, шлака и гипса или добавки цемента до 15 % по массе;
— на цементных вяжущих, в которых содержание портландцемента 50 % и более по массе;

— на смешанных вяжущих, состоящих из портландцемента от 15 до 50 % по массе, извести или шлака, или шлако-известковой смеси;
— на шлаковых вяжущих, состоящих из шлака более 50 % по массе в сочетании с известью, гипсом или щелочью;
— на зольных вяжущих, в которых содержание высокоосновных зол 50 % и более по массе;

– по виду кремнеземистого компонента:

— на природных материалах — тонкомолотом кварцевом и других песках;
— на вторичных продуктах промышленности — золе-унос ТЭС, золе гидроудаления,

— вторичных продуктах обогащения различных руд, отходах ферросплавов и других.

1.2.6. Наименования бетонов должны включать как основные, так и специфические признаки: назначение, условия твердения, способ порообразования, вид вяжущего и кремнеземистого компонентов.

    Т а б л и ц а 1 — Показатели физико-механических свойств бетонов

Вид бетона	Марка бетона по средней плотности	Бетон автоклавный		Бетон неавтоклавный
		Класс по прочности на сжатие	Марка по морозостойкости	Класс по прочности	Марка по морозостойкости
Теплоизоляционный	D300	B0,75; B0,50	Не нормируется	—	—
	D350	B1; B0,75
	D400	B1,5; B1		B0,75; B0,5	Не нормируется
	D500	—	—	B1; B0,75
Конструкционно-тепло-изоляционный	D500	B2,5; B2; B1,5; B1	От F15 до F35	—	—
	D600	B3,5; B2,5; В2; B1,5	От F15 до F75	B2; B1	От F15 до F35
	D700	B5; B3,5; B2,5; B2	От F15 до F100	B2,5; B2; B1,5	От F15 до F50
	D800	B7,5; B5; B3,5; B2,5		B3,5; B2,5; B2	От F15 доF75
	D900	B10; B7,5; B5; B3,5	От F15 до F75	B5; B3,5; B2,5	От F15 до F75
Конструкци онный	D1000	B12,5; B10; B7,5	От F15 до F50	B7,5; B5;	От F15 до F50
	D1100	B15; B12,5; B10;		B10; B7,5;
	D1200	B15; B12,5		B12,5; B10
Примечание. Рекомендуемая номенклатура изделий и конструкций из бетона приведена в приложении 1.

1.3.Характеристики
1.3.1. Прочность автоклавного и неавтоклавного бетонов характеризуют классами по прочности на сжатие в соответствии со СТ СЭВ 1406.
Для бетонов установлены следующие классы: В0,5; В0,75; В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12.5; В15.
Для конструкций, запроектированных без учета требований СТ СЭВ 1406, показатели прочности бетона на сжатие характеризуются марками: М7,5; М10; М15; М25; М35; М50; М75; М100; М150; М200.
1.3.2. По показателям средней плотности назначают следующие марки бетонов в сухом состоянии: D300; D350; D400; D500; D600; D700; D800; D900; D1000; D1100; D1200.
1.3.3. Для бетонов конструкций, подвергающихся попеременному замораживанию и оттаиванию, назначают и контролируют следующие марки бетона по морозостойкости: F15; F25; F35; F50; F75; F100.
Назначение марки бетона по морозостойкости проводят в зависимости от режима эксплуатации конструкции и расчетных зимних температур наружного воздуха в районах строительства.
1.3.4. Показатели физико-механических свойств бетонов приведены в табл. 1.


 1.3.5. Усадка при высыхании бетонов, определяемая по приложению 2, не должна превышать, мм/м:

0,5 – для автоклавных бетонов марок D600-D1200, изготовленных на песке;
0,7 – то же, на других кремнеземистых компонентах;
3,0 – для неавтоклавных бетонов марок D600-D1200.

^{Примечание. Для автоклавных бетонов марок по средней плотности D300, D350 и D400 и неавтоклавных бетонов по средней плотности D400 и D500 усадка при высыхании не нормируется.}

1.3.6. Коэффициенты теплопроводности бетонов не должны превышать значений, приведенных в табл. 2 более чем на 20 %.


Т а б л и ц а 2 — Нормируемые показатели физико-технических свойств бетонов

Вид бетона	Марка бетона по средней плотности	Т еплопроводность, Вт/(м-‘С), не более, бетона в сухом состоянии, изготовленного		Коэффициент паропроницаемости, мгДм ч-Па), не менее, бетона, изготовленного		Сорбционная влажность бетона, %, не более
						при относительной влажности воздуха 75 %		при относительной влажности воздуха 97 %
						Бетон, изготовленный
		на песке	на золе	на песке	на золе	на песке	на золе	на песке	на золе
Тепло- изоляци- онный	D300	0,08	0,08	0,26	0,23	8	12	12	18
	D400	0,10	0,09	0,23	0,20
	D500	0,12	0,10	0,20	0,18
Конст- рукцион- но-тепло- изоляци- онный	D500	0,12	0,10	0,20	0,18	8	12	12	18
	D600	0,14	0,13	0,17	0,16
	D700	0,18	0,15	0,15	0,14
	D800	0,21	0,18	0,14	0,12	10	15	15	22
	D900	0,24	0,20	0,12	0,11
Конст- рукцион- ный	D1000	0,29	0,23	0,11	0,10	10	15	15	22
	D1100	0,34	0,26	0,10	0,09
	D1200	0,38	0,29		0,08

1. 3.7. Отпускная влажность бетонов изделий и конструкций не должна превышать (по массе), %:

25 – на основе песка;
35 – на основе зол и других отходов производства.

1.3.8. В стандартах или технических условиях на конструкции конкретных видов устанавливают показатели сорбционной влажности и паропроницаемости, приведенные в табл. 2, и другие показатели, предусмотренные ГОСТ 4.212.
Кроме того, при изучении новых свойств бетонов и для данных, необходимых при нормировании расчетных характеристик бетонов, качество бетона характеризуют призменной прочностью, модулем упругости, прочностью при растяжении.
1.3.9. Материалы
1.3.9.1. Вяжущие, применяемые для бетонов:

— портландцемент – по ГОСТ 10178 (не содержащий добавок трепела, глиежа, трассов, глинита, опоки, пеплов), содержащий трехкальциевый алюминат (С3А) не более 6 % для изготовления крупноразмерных конструкций на цементном или смешанном вяжущем;
— известь негашеная кальциевая – по ГОСТ 9179, быстро и среднегасящаяся, имеющая скорость гашения 5-25 мин и содержащая активные СаО + MgO более 70%, „ пережога» менее 2%;
— шлак доменный гранулированный – по ГОСТ 3476;

— зола высокоосновная – по ОСТ 21-60, содержащая СаО не менее 40%, в том числе свободную СаО не менее 16%, SO₃ – не более 6 % и R₂О – не более 3,5%.

— продукты обогащения руд, содержащие SiO₂ не менее 60 %.

1.3.9.2. Кремнеземистые компоненты, применяемые для бетонов:

— песок – по ГОСТ 8736, содержащий SiO2 (общий) не менее 90% или кварца не менее 75%, слюды не более 0,5%, илистых и глинистых примесей не более 3%;

— зола-унос ТЭС – по ОСТ 21-60, содержащая SiO₂ не менее 45%, СаО – не более 10%, R₂O — не более 3%, SO₃ – не более 3%;

— продукты обогащения руд, содержащие SiO2 не менее 60%.

1.3.9.3. Удельную поверхность применяемых материалов принимают по технологической документации в зависимости от требуемой средней плотности, тепловлажностной обработки и размеров конструкции.

1.3.9.4. Допускается применять другие материалы, обеспечивающие получение бетона, отвечающего заданным физико-техническим характеристикам, установленным настоящим стандартом.
1.3.9.5. Порообразователи, применяемые для бетонов:

— газообразователь – алюминиевая пудра марок ПАП-1 и ПАП-2 – по ГОСТ 5494;

— пенообразователь на основе:

костного клея – по ГОСТ 2067;
мездрового клея – по ГОСТ 3252;
сосновой канифоли – по ГОСТ 19113;
едкого технического натра – по ГОСТ 2263;
скрубберной пасты – по ТУ 38-107101 и другие пенообразователи.

1.3.9.6. Регуляторы структурообразования, нарастания пластической прочности, ускорители твердения и пластифицирующие добавки:

— камень гипсовый и гипсоангидритовый – по ГОСТ 4013;
— калий углекислый – по ГОСТ 4221;
— кальцинированная техническая сода – по ГОСТ 5100;
— стекло жидкое натриевое – по ГОСТ 13078;
— триэтаноламин – по ТУ 6-09-2448;
— тринатрийфосфат – по ГОСТ 201;
— суперпластификатор С-3 – по ТУ 6-14-625;
— натр едкий технический – по ГОСТ 2263;
— карбоксилметилцеллюлоза – по ОСТ 6-05-386;
— сульфат натрия кристаллизационный – по ГОСТ 21458 и другие добавки.

1.3.9.7. Вода для приготовления бетонов – по ГОСТ 23732.

1.3.9.8. Подбор составов бетона – по ГОСТ 27006, методикам, пособиям и рекомендациям научно-исследовательских институтов, утвержденным в установленном порядке.


1.4. Маркировка и упаковка
Маркировку и упаковку изделий и конструкций из бетонов проводят в соответствии с требованиями стандартов или технических условий на изделия и конструкции конкретных видов.





2. ПРИЕМКА



2.1. Приемка бетона изделий и конструкций – по ГОСТ 13015.1 и стандартам или техническим условиям на конструкции конкретных видов.
2.2. Приемку бетона по прочности, средней плотности и отпускной влажности проводят для каждой партии изделий.
2.3. Контроль бетона по показателям морозостойкости, теплопроводности и усадки при высыхании проводят перед началом массового изготовления, при изменении технологии и материалов, при этом по показателям морозостойкости и усадки при высыхании не реже одного раза в 6 мес и по показателю теплопроводности – не реже одного раза в год.
2.4. Контроль бетона по показателям сорбционной влажности, паропроницаемости, призменной прочности, модуля упругости проводят по стандартам или техническим условиям на изделия и конструкции конкретных видов.
2.5. Контроль прочности бетона проводят по ГОСТ 18105, средней плотности – по ГОСТ 27005.





3. МЕТОДЫ КОНТРОЛЯ



Контроль физико-технических показателей проводят:

— прочность на сжатие и растяжение – по ГОСТ 10180;
— среднюю плотность – по ГОСТ 12730. 1 или ГОСТ 17623;
— отпускную влажность – по ГОСТ 12730.2, ГОСТ 21718;
— морозостойкость – по приложению 3;
— усадку при высыхании – по приложению 2;
— теплопроводность – по ГОСТ 7076, отбор проб – по ГОСТ 10180;
— сорбционную влажность – по ГОСТ 24816 и ГОСТ 17177;
— паропроницаемость – по ГОСТ 25898;
— призменную прочность – по ГОСТ 24452;
— модуль упругости – по ГОСТ 24452 и (или) приложению 5.





4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ



Транспортирование и хранение конструкций из бетонов осуществляется в соответствии с требованиями стандартов или технических условий на изделия и конструкции конкретных видов.



---





ПРИЛОЖЕНИЕ 1

Справочное





РЕКОМЕНДУЕМАЯ НОМЕНКЛАТУРА ИЗДЕЛИЯ И КОНСТРУКЦИЙ

1. Панели стеновые наружные бетонные и железобетонные для жилых и общественных зданий – по ГОСТ 11024.
2. Панели из автоклавных ячеистых бетонов для внутренних несущих стен, перегородок и перекрытий жилых и общественных зданий – по ГОСТ 19570.
3. Изделия из ячеистых бетонов теплоизоляционные – по ГОСТ 5742.
4. Блоки из ячеистых бетонов стеновые мелкие – по ГОСТ 21520.
5. Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий — по ГОСТ 12504.
6. Панели из автоклавных ячеистых бетонов для наружных стен зданий – по ГОСТ 11118.

_{Примечание. Автоклавные бетоны применяют для изготовления всей рекомендуемой номенклатуры изделий и конструкций, неавтоклавные – преимущественно для изготовления мелких стеновых блоков и теплоизоляции.}





ПРИЛОЖЕНИЕ 2

Обязательное





МЕТОД ОПРЕДЕЛЕНИЯ УСАДКИ ПРИ ВЫСЫХАНИИ



Сущность метода заключается в определении изменения длины образца, бетона, мм, при изменении его влажности от 35 до 5 % по массе.



1. Изготовление и отбор образцов
1.1. Усадку при высыхании бетона определяют испытанием серии из трех образцов-призм размерами 40x40x160 мм.
1.2. Образцы серии выпиливают из конструкции или из неармированного контрольного блока, длина и ширина которого должны быть не менее 40 см, высота – равна высоте конструкции, изготовленного одновременно с конструкцией из его средней части таким образом, чтобы торцевые грани образцов были параллельны его заливке, а расстояние до краев конструкции – не менее 10 см.
1.3. Образцы из конструкции выпиливают не позднее чем через 24 ч после окончания тепловлажностной обработки и до испытания хранят в закрытых эксикаторах над водой.
1.4. Отклонения линейных размеров образцов от номинальных, указанных в п. 1.1 – в пределах ±1 мм.

Разновидности ячеистых бетонов — советы по строительству от компании Xella

Сегодня при строительстве домов часто используются блоки из ячеистого бетона, которые отличаются небольшой плотностью, высокой прочностью, теплопроводностью, физико-механическими свойствами и во многом превосходя другие стройматериалы. Существует много видов данного материала, которые определяются по составу сырья и методу производства.

Типы ячеистого бетона

Исходя из способа затвердевания в процессе производства, бетоны ячеистого типа бывают актоклавными или неавтоклавными. Автоклавный бетон затвердевает под воздействием высоких температур и давления при обработке в автоклаве. Неавтоклавный бетон затвердевает в естественных условиях.

Различные разновидности ячеистых бетонов отличаются по плотности и сфере применения. Теплоизоляционные ячеистые бетоны используются в качестве утеплителя (отличаются низкой плотностью и низким коэффициентом теплопроводности). Теплоизоляционно-конструкционные материалы имеют большую прочность, применяются для возведения стен, перегородок, и не требуют дополнительного утепления. Самый прочный – конструкционный ячеистый бетон, который можно использовать при возведении несущего элемента конструкции.

Какие бывают ячеистые бетоны по способу поризации?

По данному параметру материал разделяется на газобетон и пенобетон. Рассмотрим особенности каждого из видов:

• Газобетон. Отлично противостоит высоким нагрузкам, выделяется стабильными характеристиками по всему объему за счет равномерного распределения пор. В процессе эксплуатации не растрескивается. Имеет более высокую теплоизоляцию (по сравнению с пенобетоном). Не подвержен воздействию высоких температур и открытого огня;
• Пенобетон. Отличается меньшей прочностью и доступностью. Поры в пенобетоне наоборот более открыты, из-за чего у него меньше влагостойкость, морозостойкость и теплоизоляционные свойства.

Если вы хотите узнать больше о том, как работать с газобетоном и разобрать интересующие вас вопросы по строительству, то приглашаем вас на наши очные курсы по строительству.



Блок.

Ячеистые бетоны: классификация, газобетон, пенобетон

Сегодня найдётся не так много материалов, которые используются в строительстве в своем первозданном виде. Новые технологии предоставили возможность совершенствовать их свойства. Новейшие разработки учитывают не только требования к несущей способности строительных материалов, но и лёгкость их использования и экономичность. Одним из таких материалов и является ячеистый бетон.



Кто есть кто?

Далеко не все частные застройщики представляют себе разницу между понятиями «ячеистый бетон», «пенобетон», «газобетон», а также попутно всплывающими названиями «автоклавный» и «неавтоклавный» бетон. Что это – пять разных материалов или одно и то же? Как считают специалисты – и не то, и не другое. Из всех перечисленных понятий главным и ключевым является «ячеистый бетон» – так называют целую группу материалов, имеющих схожие свойства. Идея этих материалов отражена уже в названии: внутри материала содержатся поры – равномерно распредёленные ячейки, которые обеспечивают улучшенные физико-механические свойства бетона.

По сути, это тот же бетон, только вспененный. Из-за того, что поры значительно уменьшают плотность материала, его масса также заметно меньше, чем у всем известной смеси цемента, песка и воды. Поэтому к приведенному словосочетанию «ячеистый бетон» иногда добавляют прилагательное «лёгкий».

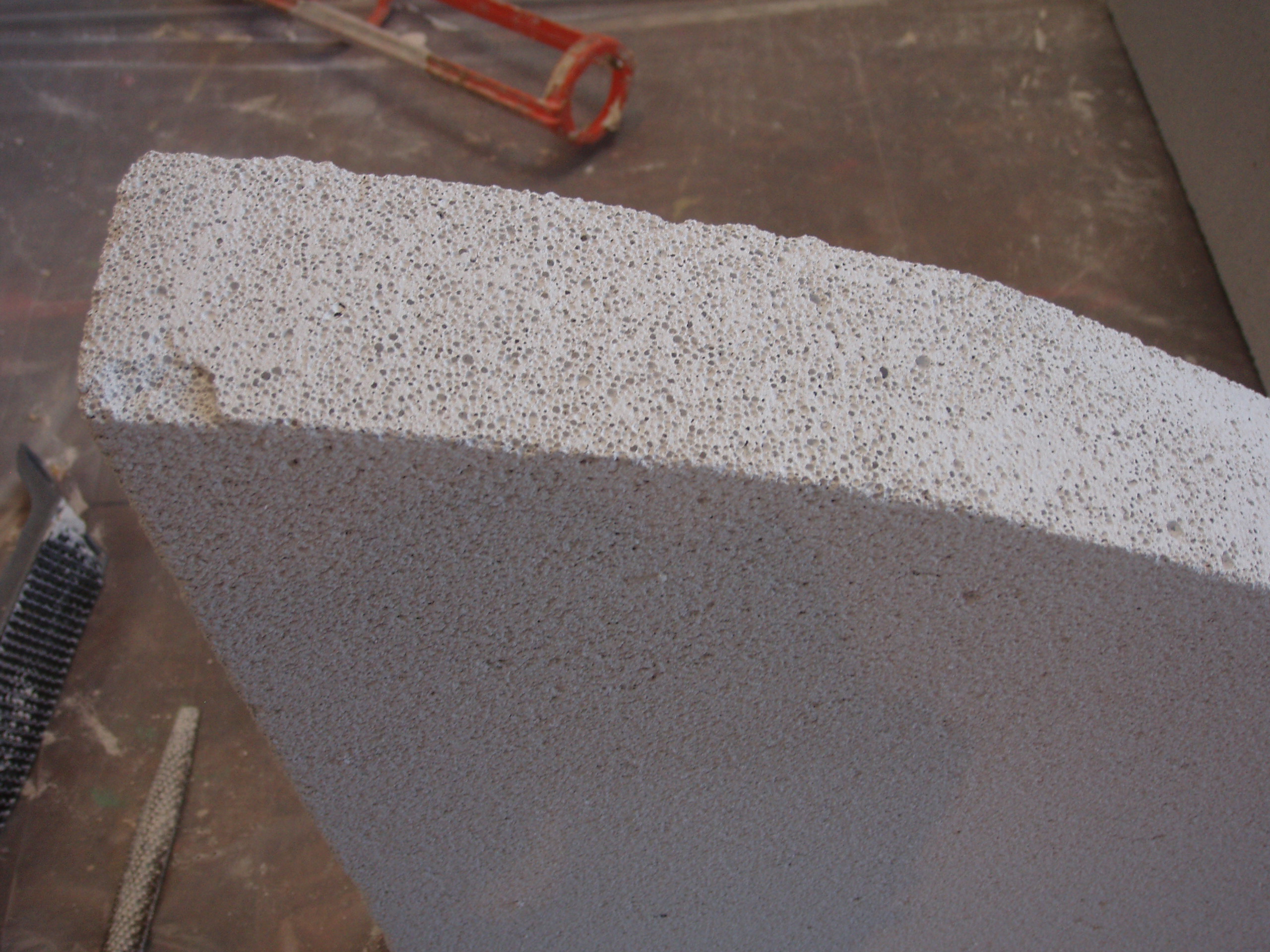

Собственно, ячеистый бетон – это искусственный пористый материал на основе минеральных вяжущих компонентов и кремнезёмистого наполнителя.

Материал в основном используют для строительной теплоизоляции: утепление по железобетонным плитам перекрытий, в качестве теплоизоляционного слоя многослойных стеновых конструкций зданий самого разного назначения.

Но в последние годы блоки из ячеистого бетона набирают популярность в качестве конструкционного стенового материала. Коттеджи и многоэтажные дома, построенные из ячеистого бетона, имеют лучшие тепловые характеристики по сравнению с кирпичными. Достигается это во многом благодаря правильной геометрии блоков, сделанных на современном оборудовании. Благодаря точным размерам, блоки можно укладывать на специальный клей с клеящим слоем не более 3 мм, а не на слой цементного раствора, который и выполняет роль мостика холода.



Ячеистый классификатор

Классификация таких бетонов весьма обширна, но главными, в соответствии с ГОСТ 25485-89 «Бетоны ячеистые», нам представляются следующие позиции.

По функциональному назначению:

•  теплоизоляционный;
•  теплоизоляционно-конструкционный;
•  конструкционный.

По способу поризации:

• газообразование;
• пенообразование;
• аэрирование.

По способу твердения:

• неавтоклавные, или безавтоклавные;
• автоклавные.



Газобетон

Один из видов ячеистых бетонов, представляющий собой искусственный камень с равномерно распределёнными по всему объёму сферическими порами диаметром 1-3 мм.

Основными компонентами этого материала являются цемент, кварцевый песок и алюминиевая пудра. Возможно также добавление гипса и извести. В него могут входить и промышленные отходы, такие как, например, зола и шлаки. Сырьё смешивается с водой, заливается в форму и происходит реакция воды и алюминиевой пудры, приводящая к выделению водорода, который и образует поры – смесь поднимается как тесто. После первичного затвердевания разрезается на блоки, плиты и панели. После этого изделия подвергаются закалке паром в автоклаве, где они приобретают необходимую жёсткость, либо высушиваются в условиях электроподогрева. В зависимости от условий твердения газобетон подразделяется на автоклавный и неавтоклавный.

Качество газобетона определяет равномерность распределения, равность объёма и закрытость пор. Он хорошо обрабатывается простейшими инструментами, в него легко забиваются гвозди, скобы. Со временем газобетон становится всё твёрже и твёрже. Не горит, так как состоит только из минеральных компонентов.

Достоинства:

• лучшая, по сравнению с обычным пенобетоном, теплоизоляция и прочность;
• на производство газобетонного изделия требуется меньше цемента;
• по простоте обработки сравним с деревом.

Недостатки:

• неавтоклавный газобетон имеет сквозные поры, и из-за этого является плохой гидроизоляцией.



Пенобетон

Ячеистый бетон, имеющий пористую структуру за счёт замкнутых пор (пузырьков) по всему объёму, получаемый в результате твердения раствора, состоящего из цемента, песка, воды и пенообразователя.

Пенобетон используется в классическом строительстве домов, в монолитном домостроении, для тепло- и звукоизоляции стен, крыш, полов, плит, перекрытий.

Технология производства достаточно простая и не требует большого вложения капитала. На рынке существует очень много кустарных производств, где качество пенобетона оставляет желать лучшего. Поэтому специалисты советуют доверять более-менее среднему производителю, у которого объёмы производства большие, что даёт возможность закупать цемент крупными партиями и значительно лучшего качества, что повышает и качество самого материала.

Достоинства:

• обладает намного лучшими теплоизоляционными свойствами, чем обычный бетон;
• на производство пенобетонного изделия требуется в 2-4 раза меньше цемента по причине меньшей плотности;
• пенобетонное изделие имеет меньшую, по сравнению с бетонным, массу, что снижает расходы на транспортировку, кладку и обработку;
• по простоте обработки сравним с деревом;
• экологическая чистота аналогична бетону;
• более гидроустойчив, чем газобетон.

Недостатки:

• из-за своей структуры имеет относительно низкую механическую прочность, меньшую, чем у обычного бетона, и несравнимую с железобетоном;
• теплоизоляционные свойства хуже, чем у пенопласта, минеральной ваты или пеностекла.

Легирование – новое направление в производстве изделий из пенобетона. Оно включает в себя как добавление микроармирующих добавок (полипропиленовое волокно), так и компоненты для увеличения морозостойкости, прочности и гидрофобности. Так, после возведения стен из пенобетонных блоков, их подвергают поверхностной гидрофобизации с помощью гидрофобизирующей эмульсии. В результате стены не боятся воды – она просто скатывается с поверхности каплями, не смачивая её.



Решать вам

Таким образом, характерные особенности ячеистого бетона следующие: отличная теплоизоляция, аэропроницаемость, пожаробезопасность, долговечность и экономичность. Эти свойства делают его весьма конкурентоспособным на современном рынке строительных материалов. Это, конечно, не означает, что всем необходимо строить дом именно из него. Но в ряде случаев этот материал будет действительно оптимальным для строительства.



Благодарим за помощь в подготовке материала
Анастасию Зыкову, коммерческого директора ООО «ЭкоБазис»







Проекты домов из газобетонных блоков:









Бетоны ячеистые — Справочник химика 21

    Существуют ячеистые бетоны, которые содержат мелкие ячейки, занимающие до 85 % объема. Это пенобетон и газобетон. Первый получают смешением цементного теста с пеной, устойчивой в течение нескольких часов, т. е. до схватывания цемента. Существует несколько пенообразователей, среди которых используется и гидролизованная кровь, вырабатываемая из отходов мясокомбинатов. Для получения газобетона в тесто вводят газообразующие добавки. Обычно — это алюминиевая пудра, вводимая в количестве 0,1—0,2 % по массе цемента. Поскольку среда цементного теста щелочная, алюминий взаимодействует со щелочами в соответствии с уравнением [c.83]
    Бетоны ячеистые автоклавные (газобетон, [c.211]

    Бетоны ячеистые автоклавные……… 1000 0,34 0,20 4,20 0,010 [c.111]

    Бетоны ячеистые (пенобетоны) на кварцевом песке (непро-сушенные) [c.269]

    Применение ячеистого жаростойкого бетона позволяет снизить потери тепла в окружающую среду и тем самым — расход топлива. В отличие от легких бетонов для его изготовления не требуются дефицитные легкие огнеупорные заполнители Применение этого эффективного материала в настоящее время ограничено узкой сырьевой базой и, как следствие, высокой стоимостью. Существует несколько его видов (на различных вяжущих). Наибольшую температуру применения имеет газобетон на основе фосфатных связующих, использование которых в последнее время расширяется. Материалы на их основе обладают высокой прочностью, имеют стабильные свойства в широком интервале температур, а рабочая температура может достигать 1800 С. Широкое применение жаростойкого фосфатного газобетона сдерживается отсутствием доступных высококачественных связующих. Чаще всего используются алюмохромфосфатное (АХФС) и алюмофосфатное (АФС) связующее. Они отличаются высокой стоимостью (для производства АХФС необходимы дефицитные хромиты). Более дешевая магнийфосфатная связка (МФС) менее технологична — не подлежит длительному хранению, так как [c.3]

    Бетоны ячеистые (пенобетоны) на аморфном песке (предварительно не просушенные) [c. 269]

    Бетон ячеистый. Методы определения пластической прочности [c.370]

    Для жаростойких монолитных футеровок применяется ячеистый бетон, состоящий нз минерального вяжущего (цемента), ячеистого наполнителя (молотого шамота) и инертной добавки (молотого кварцевого песка или диабазовой муки). Инертная добавка придает бетону жаростойкость, повышает его адгезию к металлу, улучшает совместную работу футеровки с металлом в условиях колебания температуры. [c.359]

    В последние годы широкое применение в строительстве получили легкие бетоны на пористых заполнителях. Существует целый ряд эффективных ПАВ, используемых для производства ячеистого бетона, пеногипса, пеноглинных материалов и др. В этом случае роль ПАВ сводится к способности вовлекать воздух в бетонную или другую смесь. К таким ПАВ относятся иолигликолевые алкилфе-нольные эфиры, натриевые мыла смоляных кислот (например, натриевая соль абиетиновой кислоты) и относительно дешевые омыленные древесные пеки. Применение таких воздухововлекающих добавок позволяет получать отвердевшие материалы с меньшей теплопроводностью. Кроме того, эти добавки могут выполнять и роль пластификаторов для улучшения удобоукладываемости и повышения плотности бетона. [c.348]

    Бетон ячеистый (газобетон, пенобетон). . . 300—1000 0.11—0 35 0.2 [c.26]

    Пенообразующие добавки — поверхностно-активные вещества, обеспечивающие возможность получения технической пены требуемых кратности и СТОЙКОСТИ, которые при смешении с компонентами бетонной смеси ПОЗВОЛЯЮТ получать бетоны ячеистой или поризованной структуры. [c.17]

    Количественное увеличение масштабов производства и организация массового выпуска таких, относительно новых материалов и изделий, как асбоцементные детали, ячеистый бетон, быстротвердеющий, напрягающий и декоративный сорта цемента, жаропрочное стекло и др. [c.326]

    Стирол применяют в производстве синтетических каучуков и пластмасс. Он используется как добавка в сырьевую строительную смесь для изготовления ячеистого бетона для повышения прочности и гидрофобности. Изделиям из бетона и железобетона можно придать водонепроницаемость и морозостойкость, если их после сушки насытить стиролом, а затем при повышенной температуре перевести его в полистирол. [c.298]

    К твердым пенам можно отнести также искусственные строительные и изоляционные материалы ячеистые бетоны, пеностекло, пенопласты и др. Ячеистые бетоны получают или смешиванием цементного теста с устойчивой жидкой пеной, или введением в жидкую цементную массу газообразователя. После затвердевания образуется твердый пенообразный материал, обладающий высокими теплоизоляционными свойствами. Размер пор в ячеистом бетоне находится в пределах 0,8—2 мм. Плотность пенобетона составляет 300—500 кг/м , а обычного бетона 2200— 2400 кг/м  [c.238]

    Стены из панелей сплошного сечения из легких или ячеистых бетонов  [c. 42]

    Стены из блоков сплошного сечеиия из легких или ячеистых бетонов плотностью 900—1200 кг/м  [c.42]

    Пределы огнестойкости конструкций из легких бетонов плотностью менее 1200 кг/м и из ячеистых бетонов следует принимать как для железобетонных с коэффициентом 1,3. [c.49]

    Перспективным направлением в технологии жаростойкого бетона является разработка его теплоизоляционных разновидностей — легкого бетона, особенно такого его вида, как ячеистый. Это позволяет существенно экономить материалы, снижать размеры и массу ограждающих конструкций и, главное, — уменьшать расход топлива в тепловых агрегатах и потери тепла в окружающую среду. Последнее особенно актуально из-за постоянного роста цен на энергоносители. Наиболее эффективной разновидностью легкого жаростойкого бетона является ячеистый. Для него не требуются дефицитные и дорогие фракционированные огнеупорные пористые заполнители, в таком материале нет температурных напряжений, обычно возникающих на границе заполнителя и цементного камня. . [c.8]

    Известен опыт применения молотого гранулированного ваграночного шлака Харьковского тракторного завода для производства ячеистого бетона с частичной заменой им цемента и молотого кварцевого песка, а также ваграночного шлака Нижнетагильского металлургического комбината для наружной отделки стеновых панелей. [c.183]

    Зола-унос добавляется в производстве тяжелых, легких, ячеистых бетонов. [c.195]

    Ш — для изделий и конструкций из ячеистого бетона  [c.298]

    В производственных условиях Павлодарского завода железобетонных изделий выпущен ячеистый бетон с применением красного шлама Павлодарского алюминиевого комбината. При объемной массе 400-700 кг/м он имел нормативную прочность (1,5-2 МПА). Состав ячеисто-бетонной смеси, % 15-30 цемента, 35 1илама, 35 песка, [c.151]

    Ш Для изделий и конструкций из ячеистого бетона Зольная 10 7 5 [c.301]

    ЖАРОСТОЙКИЙ ВЕТОН бетон, отличающийся жаростойкостью. Ж. б. классифицируют по предельно допустимой т-ре применения, объемной массе, структуре, прочности на осевое сжатие, виду вяжущего, виду заполнителя, способу укладки и уплотнения. По предельно допустимой т-ре применения Ж. б. подразделяют на классы 3, 6, 7, 8, 9, 10, И, 12, 13, 14, 15, 16, 17 и 18. За номер класса принимают предельно допустимую т-ру применения в градусах Цельсия, деленную на 100, За низший класс (класс 3) принята т-ра 300° С, при к-рой допустимо использование некоторых из обычных (общестроительных) бетонов. В зависимости от объемной массы различают Ж. б. особо тяжелые—объемной массой более 2500 кг/м тяжелые — объемной массой 2200—2500 кг/м , облегченные — объемной массой 1800—2200 ке/м легкие — объемной массой 500—1800 кг/м особо легкие — объемной массой до 500 кг/м . По структуре Ж. б. подразделяют на бетоны плотной структуры, у к-рых пространство между зернами заполнителя занято затвердевшим вяжущим бетоны поризо-ванные, у к-рых пространство между зернами занято затвердевшим вяжущим, поризованным пепо- и газо-образователем бетоны ячеистой структуры с искусственно созданными порами, состоящие из смеси вяжущего и тонкомолотого заполнителя. В зависимости от прочности на сжатие Ж. б. подразделяют на марки особо тяжелые и тяжелые — 50, 75, 100, 150, 200, 250, 300, 350, 400, 450 и 500 облегченные — 25, 35, 50, 75, 100, 150, 200, 250, 300, 350 и 400 легкие — 10, 15, 25, 35, 50, 75, 100,150, 200, 250,300, 350 и 400 особо легкие ячеистые и поризованные — 10, 15, 25, 35, 50, 75, 100 и 150. В зависимости от вида вяжущего различают Ж. б. на гидравлических вяжущих портландцементе, быстро- [c.428]

    Современное сборное крупноэлемептное строительство определяет необходимость резкого уменьшения веса конструкций, что эффективно решается применением легких бетонов — ячеистых и на легких заполнителях. [c.181]

    А,- в виде порошка и гранул — раскислитель чугуна и стали, восстановитель оксидов при получении металлов (напр., Сг, Мп, Са) и сплавов (напр., ферромолибдена, феррониобия, ферровольфрама) методом алюминотермии, компонент твердых ракетных топлив, пиротехн. составов, ВВ. Алюминиевая пудра и паста-пигменты лакокрасочных материалов пудра используется также как газообразователь в произ-ве ячеистых бетонов.  [c.117]

    Т.М. подразделяю.т по природе исходного сырья, пористости, т-ре применения, внеш. виду, назначению и др. признакам. По природе сырья Т. м. могут быть неорганическими и органическими. К неорганическим Т. м. относят материалы, получаемые из минер, сырья — мннер. ваты, цемента, стекла, стеклянных волокон, разл. горных пород и минералов-перлита, вермикулита, диатомита, асбеста, известняка, гипса и др., напр, пеностекло, ячеистый бетон, вспученный перлит. Органические Т. м.-материалы, получаемые переработкой древесины, торфа, газонаполненных пластмасс и др., напр, пенопласты. Существуют также Т. м. смешанного типа, состоящие из смеси минер, вяжущих материалов и орг. наполнителей. [c.525]

    Отсутствие прироста прочности можно объяснить тем, что спекание начинается при более высоких температурах. В целом динамика остаточной прочности примерно соответствует фосфатному газобетону на аналогичных заполнителях и АФС или АХФС. Термостойкость повышается по мере увеличения средней плотности бетона и в зависимости от величины последней составляет 10. ..25 воздушных теплосмен (табл. 3). Наибольшая термостойкость (при плотности 800 кг/м ) -30 теплосмен — даже превышает максимальную марку по термостойкости (Тг25), установленную для ячеистых бетонов по ГОСТ 20910. [c.14]

    Для склеивания ячеистых бетонов рекомендуется состав из 100 ч. (масс.) латекса СКС-65ГП и 2 ч. (масс.) казеината аммония с добавкой до 200 ч. (масс.) маршалита. [c.106]

    Особое направление в утилизации зол ТЭС составляет изготовление на их основе изделий из неавтоклавного ячеистого бетона, широко используемых в жилищном и культурно-бытовом строительстве. [c.195]

    Аналогичное качество неавтоклавного ячеистого бетона средней плотности получено и на других комбинатах строительных констр т[c.196]

    Горелые земли используют также при производстве сборного железобетона. Известно их вовлечение в качестве мелких заполнителей бетона, при изготовлении стеновых камней, пено- и ячеистого бетона, автоклавного и беэавтоклавного кирпича. Бетоны с добавлением отработанных смесей в качестве мелкого заполнителя отличает ускоренный набор прочности, их морозостойкость на 20-30% выше нормируемой величины. Плотность бетона может быть при этом увеличена на 5-8%. На составах с 50% цемента и 50% отработанной смеси неавто-клавированный пенобетон с плотностью 300 кг/м набирает прочность до 1,3 МПа. Автоклавный пенобетон имеет прочность 2,7-4,6 МПа, коэффициент теплопроводности 0,7-0,8 Вт/м-К, морозостойкость 23-31 цикл. [c.209]

    Высокодисперсные пыли, улавливаемые в процессе плавки на ферросилиций, в собственное производство не возвращаются, однако с успехом могут быть использованы как добавка при получении цемента и самостоятельное вяжущее, в качестве упрочняющих и пластифицирующих добавок в бетонные смеси (силикатные, ячеистые), кладочные и штукатурные растворы, силикатный кирпич. В частности, введение в состав бетонной смеси 5% пыли производства ферросилиция повышает прочность бетона на 50%, до уровня 90-100 МПа ( on rete. ..). [c.210]

    На основе вяжущего налажен также выпуск 60 тыс. м /год авто-клавированных стеновых блоков из ячеистого бетона. Построенные с их использованием для кладки наружных стен 1-4х-комнатные жилые дома, животноводческие и вспомогательные помещения спустя 15 лет находятся в удовлетворительном состоянии. [c.235]

---

ПРЕИМУЩЕСТВА В ПРОИЗВОДСТВЕ И ПРИМЕНЕНИИ БЛОКОВ ИЗ ЯЧЕИСТОГО БЕТОНА.

В связи с неуклонным ростом цен на энергоносители, растет стоимость цемента на рынке строительных материалов, что приводит к повышению себестоимости строительства. Отрадно, что в последнее время инвесторы-застройщики и проектировщики стали чаще применять в строительстве ячеистый бетон. Действительно, преимущественно для ограждающих конструкций, блоки из ячеистого бетона, обладая отличными теплотехническими качествами, эксплуатационными достоинствами, долговечностью и достаточной прочностью, заслуживает более широкого применения в строительстве зданий любого назначения.

Применение зол в производстве ячеистых бетонов, позволяющее сократить расход дорогостоящего цемента, позволит, даже в условиях рыночной экономики и гонки за сверхприбылями, сократить стоимость зданий и сооружений без ухудшения качества строительства.

Производство ячеистого бетона

Исследование и промышленное внедрение технологии производства ячеистых бетонов на основе зол ТЭС, осуществленное рядом исследовательских организаций, в том числе нашей, позволяют дать обоснованные рекомендации по широкому внедрению такой технологии. Завод по производству изделий несет затраты только на транспортировку золы и заботится об ее сухом отборе из электрофильтров и мультициклонов. Если же наладить систему использования отвальных зол, то это практически неисчерпаемый запас бесплатного сырья. Более того, использование отвальных зол позволит очистить значительные земельные площади и воспрепятствует дальнейшему загрязнению воздушных и водных бассейнов, улучшит экологическую обстановку в районах промышленных зон.

Прочны ли стены из ячеистого бетона?

Обратимся к параметрам композиционного материала — ячеистого золобетона. При изготовлении мелких стеновых блоков из ячеистых бетонов на цементном вяжущем по ГОСТ 21520, расход цемента при плотности материала изделий D500, D600 составляет соответственно не менее 200-250 кг на 1 м бетона [9]. С применением зол-унос расход цемента может быть сокращен в 2 раза. При этом прочность на сжатие такого материала может быть обеспечена в пределах В1,5-В2,5, что вполне достаточно для кладки не- несущих стен при любом, даже высотном, строительстве и для самонесущих и несущих стен при возведении малоэтажных построек [1].
Следует учесть, что при решении вопроса использования зол, в каждом отдельном случае следует провести исследование этого сырья, свойства которого зависят от степени непостоянства минералогического состава угля, нестабильности режимов работы котлов, неравномерности температурного поля в топках.
Исследования показали, что активными составляющими золы, способствующими повышению прочности бетона, являются кварц, алюмокремнеземистое стекло. Инертные компоненты — муллит и корунд, отрицательно влияют на свойства золобетона, также как частицы несгоревшего угля, количество которых не должно превышать 2% [11].
Отдельно следует упомянуть о бесцементых вяжущих на основе топливных зол. Это — золощелочные и известково-зольные композиции. Золощелочные вяжущие на основе зол унос и зол гидроудаления получают путем затворения золы каустицированными составами (содовым плавом либо содосульфатной смесью).
Известково-зольные вяжущие можно приготовить путем затворения золы известковым молоком, которое получают добавлением в известковое тесто суперпластификатора (С-3, С-4). Такое вяжущее может быть применено в чистом виде.

Твердение ячеистого бетона

Однако, для повышения интенсивности твердения, рекомендуется введение добавки в виде цемента либо молотого доменного шлака в количестве 8-12% от массы золы [10].
Перечисленные бесцементные составы вполне пригодны для приготовления ячеистобетонных смесей с последующим естественным твердением отформованных изделий, их пропариванием либо автоклавной обработкой [2].

Свойства ячеистого бетона

Основными характеристиками являются его прочность и плотность ячеистого бетона. Теплоизоляционные свойства материала прежде всего зависят от средней плотности. Некоторое влияние на теплопроводность оказывают также структура бетона и минералогический состав бетона [8]. Прочность бетона является необходимым условием при выборе вида ограждающих конструкций здания (несущие, самонесущие, ненесущие). При больших нагрузках, для обеспечения необходимой несущей способности, требуется большая прочность, и наоборот, меньшая прочность достаточна для ненесущих ограждающих конструкций здания [5].
Касаясь вопроса применения бесцементного вяжущего, уместно упомянуть шлаковые композиции. Так, в КТБ ЖБ были проведены работы по подбору составов ячеистых бетонов с использованием титанистых шлаков.
Такой газошлакобетон по своим прочностным свойствам соответствует нормативам. Экспериментальные подборы составов проводились на чусовском шлаке с получением бетона автоклавного твердения. Для активации титанистого шлака в состав вводились щелочные или сульфатные активаторы (в частности, двуводный гипс в количестве 2-3% от веса шлака) [4]. Такой шлакогазобетон плотностью 600 кг/м3 имеет соотношение шлакового вяжущего и песка 1:1. При указанной выше плотности был получен бетон с классом по прочности на сжатие В3,0-3,5. морозостойкость составила 50 циклов без потери прочности (при выборе обращайте внимание на класс ячеистого бетона) [7].
Таким образом можно сделать вывод, что ячеистый бетон не только долговечен и прочен, но и, с точки зрения использования, экологичен и очень экономичен, что является одним из важнейших показателей при выборе материала для строительства [6].

Ячеистые бетоны — применение

Сравнительно современный этап строительства, преимущественно в условиях мегаполиса, знаменуется новым направлением для нашей страны – возведением зданий повышенной этажности. В этой связи вопросы применения эффективных материалов ограждающих конструкций приобретают первостепенное значение. Многослойность наружных стен с применением «эффективной теплоизоляции» приводит к большой трудоемкости их исполнения [1]. Эксплуатационные условия работы наружных стен высотных зданий обладают объективной спецификой. К особенностям такого рода следует отнести повышенную инсоляцию, знакопеременное интенсивное воздействие ветровых потоков, что создает возможность деструктивных процессов в теплоизоляционных слоях, особенно выполненных из материалов на органический основе. К этой проблеме непосредственно относятся вопросы долговечности и эксплуатационной надежности ограждений высотных зданий [7]. Не менее важными факторами являются вопросы энергосбережения при эксплуатации таких зданий, решение которых создает дополнительные трудности. В таких условиях облегчение ограждающих конструкций с соблюдением теплотехнических качеств является важной задачей [5].
Таким образом, представляется весьма рациональным в проектах высотных зданий предусмотреть всемерное использование конструкций из ячеистых бетонов.
С применением несущих каркасов из высокопрочных материалов ограждение наружных стен с успехом может быть выполнено из мелких стеновых ячеистобетонных блоков по ГОСТ 21520 [9]. При наличии современных технологических возможностей марка бетона таких изделий по средней плотности составляет от D 500, что позволяет даже при номенклатуре стандартных блоков соблюсти требования СниП 11-3-79 «Строительная теплотехника», включая изменения №3 по Постановлению Минстроя РФ № 18-81 от 11.08.95 и директивы Постановления Госстроя России № 18-90 от 25.03.94  [4].
 Следует напомнить, что в соответствии с СП15.13330.2012 (СниП 11-22-81 «Каменные и армокаменные конструкции» (включая изменения БСТ 12-85), мелкие блоки из ячеистого бетона по предельным состояниям первой и второй группы допустимо применять для заполнения каркасов или несущих стен при любой этажности зданий.
В настоящее время, при условии достаточной точности геометрических размеров блоков с отклонениями по высоте ± 1 мм; по длине и толщине ±2 мм, возможна кладка 1 категории на клей для ячеистого бетона, что предпочтительнее. В случае поставки блоков 2 и 3 категорий точности (отклонение по высоте ±3 и ±5 мм, по длине и толщине ±5 и ±6 мм соответственно) допустима кладка на кладочном растворе с применением нормативного легкого песка, который следует применить для исключения мостиков холода [2].
В настоящее время на высотных зданиях применяют различные системы защитно-отделочных покрытий на относе (навесные вентилируемые фасады). Эти системы очень эффективны в сочетании с конструктивным исполнением наружных стен из ячеистого бетона. Действительно, такие системы с вентилируемым продухом способствуют интенсивному удалению излишней производственной влаги из конструкций [3]. В таком исполнении не имеет существенного значения отпускная влажность материала стен, регламентируемая в обычных конструкциях и учитываемая в теплотехнических расчетах. Кроме того, в этих условиях обеспечена равновесная усредненная влажность материала по всей толщине конструкции. При расчете стен расчетную влажность (по массе) с некоторым запасом следует принимать равной 10% вне зависимости от параметров исходных материалов ячеистобетонных конструкций [8].
Наши исследования показали, что в таких условиях сопротивление теплопередаче Rо может быть менее требуемого сопротивления теплопередаче Rо тр в пределах 5%.
На современном этапе высотного строительства применение ячеистых бетонов экономически обосновано и не имеет разумной альтернативы при сравнении с другими вариантами ограждения [6].

Библиографический список

1. Научно-технические основы производства и применения силикатного ячеистого бетона. А.А. Федин. Издательство ГАСИС, 2002 г.
2. «Вопросы технологии ячеистых бетонов и конструкций из них». Под ред. А.Т. Баранова, В.В. Макаревича. М., Стройиздат, 1972 г.
3. К оценке анкерных креплений фасадных конструкций к стенам из ячеистобетонных блоков. А.В. Грановский. Журнал «Технологии строительства», №5, 2008 г.
4. Рекомендации по применению стеновых мелких блоков из ячеистых бетонов. ЦНИИСК им. В.А. Кучеренко. М., 1992 г.
5. Ячеистые бетоны с пониженной объемной массой. Баранов А.Т., Макаричев В.В. (ред.), 1974 г.
6. Ячеистый бетон автоклавного твердения с улучшенными физико-техническими характеристиками. Лаповская С.Д., Волошина Т.Н., Гаврилюк В.П. Бетон и Железобетон 2012-2.
7. ГОСТ 31359-2007 Бетоны ячеистые автоклавного твердения. Технические условия. 2008 г.
8. ГОСТ 5742-76 Изделия из ячеистых бетонов теплоизоляционные. 2015 г.(переиздание).
9. ГОСТ 21520-89 Блоки из ячеистых бетонов стеновые мелкие. Технические условия. 2003 г.
10. «Бесцементные вяжущие и бетоны на основе топливных зол». А.В. Мироненко, Л.И. Дворкин, М. Стройиздат, 1991 г.
11. ГОСТ 25818-2017 Золы-уноса тепловых электростанций для бетонов. Технические условия. 2017 г.

Ячеистый бетон — что это такое и чем отличается газобетон от пенобетона?

Ячеистый бетон является разновидностью легкого бетона. Его получают в результате затвердевания вспученной при помощи порообразователя смеси вяжущего, кремнеземистого компонента и воды. При вспучивании исходной смеси образуется характерная ячеистая структура бетона с равномерно распределенными по объему воздушными порами. Благодаря этому ячеистый бетон имеет не большую среднюю плотность и малую теплопроводность.
Ячеистые бетоны подразделяются на три группы:

• теплоизоляционные со средней плотностью не более 500кг/м3.
• конструкционно-теплоизоляционные со средней плотностью 500…900кг/м3.
• конструкционные со средней плотностью 900…1200кг-м3.

Вяжущим для цементных ячеистых бетонов обычно служит портландцемент, его применяют совместно с кремнеземистым компонентом, содержащим диоксид кремния. Кремнеземистыми компонентами являются молотый кварцевый песок, зола-унос ТЭС. Эти компоненты уменьшают расход вяжущего, усадку бетона и повышает качество ячеистого бетона.

В зависимости от способа изготовления ячеистые бетоны подразделяются на газобетон и пенобетон.

Вспучивание теста вяжущего может осуществляться двумя способами:
1) Химическим, при котором в тесто вяжущего вводят газообразующую добавку и в смеси происходят химические реакции, сопровождающиеся выделением газа.
2) Механическим, при котором тесто вяжущего смешивают с отдельно приготовленной устойчивой пеной.

У нас в стране и зарубежом развивается производство преимущественно газобетона. Технология его производства более проста и позволяет получить материал пониженной средней плотности со стабильными свойствами. Пена же не отличается стабильностью, что вызывает колебания средней плотности и прочности пенобетона.

Многие потребители путают эти два материала, называя газобетон, пенобетоном. Делаем вывод из вышесказанного. Газобетон и пенобетон это два разных материала, по способу производства и по прочностным характеристикам. Хотя оба являются ячеистыми бетонами. Многие производители в связи с перенасыщением рынка газобетоном, позиционируют пенобетон как более эффективный и экономичный материал. Но прежде всего у любого ячеистого бетона его основным показателем является прочность. Каждый добросовестный производитель не только расскажет о своем продукте, но и при необходимости предоставит образец для проведения лабораторных испытаний. Что мы и советуем делать, при выборе строительного материала.

*Технология строительных изделий и конструкций
Бетоноведение
Москва. Издательский центр «Академия»

Бетоны ячеистые ГОСТ 25485 | Лабораторные испытания

1

Средняя плотность в сухом состоянии

ГОСТ 12730.1, ГОСТ 27005

600 р

1 серия из 3 шт.

2

Прочность на сжатие

ГОСТ 10180

840 р

1 серия из 3 шт.

3

Прочность на растяжение при изгибе

ГОСТ 10180

1 680 р

1 серия из 3 шт.

4

Морозостойкость: базовый метод

ГОСТ 25485

360 р

1 цикл

5

Усадка при высыхании

ГОСТ 25485

9 600 р

1 серия из 3 шт.

6

Влажность

ГОСТ 12730.2

1 800 р

1 серия из 3 шт.

7

Термическое сопротивление

ГОСТ 7076

8 400 р

1 серия из 5 шт.

8

Теплопроводность

ГОСТ 7076

8 400 р

1 серия из 5 шт.

9

Морозостойкость бетона автоклавного твердения: базовый метод

ГОСТ 31359

360 р

1 цикл

Ячеистый бетон — рентабельное решение от компаний Conco

Компании Conco профессионально производят и размещают ячеистый бетон , также известный как пенобетон, который является одним из самых производительных и экономичных решений для широкого спектра применений . Наш запатентованный Confoam ™ — это легкий наполнитель с низкой плотностью, который настраивается для каждого конкретного применения и обеспечивает преимущества, которых нельзя достичь с помощью традиционных строительных материалов. Кроме того, Conco имеет специализированное производственное оборудование и профессиональные ноу-хау для безопасного и умелого размещения высокотекучего легкого ячеистого бетона, чтобы сэкономить время и деньги.

Технология и применение ячеистого бетона

Хотя ячеистый бетон существует уже много лет, в последнее время он приобрел популярность, поскольку методы его производства и укладки были усовершенствованы, и теперь он является экономически выгодным выбором для многих других приложений .Confoam ™ — это суспензия на цементной основе, которая имеет высокий процент пены, захваченной пластичным раствором. Confoam ™ не только обладает текучестью и простотой перекачивания, но и может легко заполнять самые сложные пустоты, в том числе под плитами или узкими неустойчивыми траншеями.

Преимущества Confoam ™ включают:

• Уплотнение не требуется — Самоуплотняющийся Confoam ™ устраняет необходимость в механическом уплотнении, а также является более стабильным, но в то же время не влияет на подпорные конструкции или глубокие фундаменты.
• Легкий — Confoam ™ может изготавливаться с массой, значительно меньшей, чем у уплотненных основных материалов или естественных грунтов, что устраняет необходимость в дорогостоящих решениях для фундамента.
• Конструкция без поселений -Confoam ™ может изготавливаться таким образом, чтобы общий вес новой конструкции был меньше или равен весу удаленного грунта, и практически исключает любое оседание.
• Более безопасное размещение — Confoam ™ предлагает более безопасную альтернативу традиционным методам заполнения, поскольку устраняет необходимость помещать сотрудников в зону земляных работ.
• Легко выемка грунта — В отличие от других бетонных смесей CLSM, Confoam ™ не дает неожиданного увеличения прочности, что означает, что его легко копать с помощью обычного строительного оборудования или, в случае некоторых низкопрочных смесей, просто лопаты.

Миссия Conco — быть лучшим поставщиком бетонных услуг на западе США и привносить знания, опыт и качество в каждый проект. Мы продолжаем модернизировать и расширять объекты, чтобы лучше обслуживать растущий рынок коммерческих, образовательных, общественных работ и проектов строительства парковок, а также других строительных проектов.Пожалуйста, позвоните или напишите по электронной почте, чтобы получить дополнительную информацию о том, как Conco может помочь вашему следующему проекту с помощью Confoam ™, нашего экономичного ячеистого бетона.

Ячеистый бетон — CJGeo Contractors

CJGeo — подрядчик по установке геотехнических изделий Aerix Industries (ранее — Cellular Concrete Solutions), прошедший заводское обучение. Мы базируемся в Вирджинии и работаем по всей восточной части США. Ячеистый бетон также обозначается следующими сокращениями / названиями:

• LDCC: Ячеистый бетон низкой плотности
• LCC: Легкий ячеистый бетон
• LD-CLSM: Низкопрочный контролируемый материал с низкой плотностью
• LWFC: Легкий пенобетон
• PCLWC: Проницаемый легкий бетон из ячеистых материалов
• CLWC: Ячеистый легкий бетон
• LDFC: Пенобетон низкой плотности
• LFCF: Легкий пенобетон
• Ячеистый раствор

Мы устанавливаем как проницаемый, так и непроницаемый ячеистый бетон для различных областей применения. Типичные области применения — цементация кольцевого пространства, отказ от труб и туннелей, заполнение для снижения нагрузки и проницаемая засыпка. Ячеистый бетон легко перекачивается на большие расстояния при низком давлении из-за его небольшого удельного веса и вязкости.

Ячеистый бетон (также называемый пенобетоном) — это разновидность легкого бетона. Основная характеристика пенобетона состоит в том, что вместо таких заполнителей, как камень и песок, пенобетон содержит мелкие пузырьки воздуха. Эти пузырьки воздуха уменьшают вес материала (делая его легким бетоном), но также снижают прочность.

Геотехнический легкий ячеистый бетон не предназначен для использования в качестве поверхности, несущей нагрузку. Как правило, он предназначен для удержания или покрытия каким-либо другим материалом, например, стандартными бетонными смесями, жестким материалом пола, содержащимся в трубе и т. Д. В других типах легкого бетона вместо пузырьков воздуха используется легкий заполнитель для снижения веса бетона. . CJGeo не занимается укладкой легкого бетона с легким / расширенным заполнителем или автоклавного пенобетона.

Конструкция ячеистой бетонной смеси

Проницаемый и непроницаемый пенобетон доступен с плотностью от 20PCF (мокрое литье), которое имеет типичную прочность на сжатие при 28 днях 50psi, до 70PCF (мокрое литье), что имеет типичный прочность на сжатие через 28 дней 1100 фунтов на квадратный дюйм.В этом диапазоне плотность эффективно бесконечно варьируется за счет изменения соотношения цементного раствора и пенообразователя.

Непроницаемый LDCCF обычно используется для заброшенных работ и цементирования кольцевых пространств, где требуется контроль потока воды. Проницаемый ячеистый бетон обычно используется для применений, где размещение непроницаемого материала может нарушить поток воды, в приливных условиях, где присутствует энергия волн или частые изменения уровня грунтовых вод. Там, где необходимо поддерживать движение грунтовых вод, проницаемый ячеистый бетон позволяет легко укладывать материал без необходимости уплотнения.

Для производства и укладки пенобетона мы используем как грузовую, так и непрерывную генерацию.

В основном мы производим ячеистый бетон, используя следующие предварительно сформированные пенобетоны:

Прокачиваемость

Ячеистый бетон легко перекачивается на большие расстояния при низком давлении. Например, его можно закачать на расстояние более 1500 футов при давлении менее 20 фунтов на квадратный дюйм через 6-дюймовую трубу. Это позволяет легко отказываться от трубопроводов и сборок на большие расстояния без необходимости частого доступа к ямам, необходимым для отказа от труб с традиционным текучим наполнителем.

Поскольку смеси обычно состоят только из цементного раствора и пузырьков воздуха, проблем с разделением смесей не возникает. Ячеистый бетон также снижает плавучесть несущих труб во время замены цементного раствора кольцевого пространства. Это снижает вероятность повреждения в процессе затирки кольцевого раствора.

Заброшенные инженерные сети полностью заполнены при использовании ячеистого бетона для заброшенных территорий. Ячеистый бетон лучше заполняет небольшие трубы на гораздо более длинных участках, чем текучая заливка.

Заливка затрубного пространства

Непроницаемый ячеистый бетон — один из лучших материалов для затирки затрубного пространства по нескольким причинам. Легкость ячеистого бетона делает его исключительно простым в перекачивании. Он также очень хорошо проходит через плотные кольцевые зазоры и небольшие отверстия. Поскольку смесь обычно состоит только из цементного теста (соотношение вода: цемент 0,5) и пузырьков воздуха, заполнителя, который можно отделить, нет. Низкое давление перекачки снижает внешнее давление на стыки в трубах футеровки.Вот почему ячеистый бетон является рекомендуемым производителем материалом для затирки затрубных пространств для труб с скользящей футеровкой, таких как Snap-tite.

Заброшенные трубы и туннели

Заброшенные трубы и туннели с ячеистым бетоном являются экономичными и эффективными из-за возможности использования материалов с низкой плотностью, которые эффективно самовыравниваются и хорошо поддаются перекачке. Это позволяет отказаться от длинных конструкций с минимальным количеством точек откачки при сохранении полного заполнения.

Заливка для снижения нагрузки

Поскольку пенобетонные смеси после затвердевания весят всего 16PCF, они являются отличным выбором для снижения нагрузок.Этим может воспользоваться как тяжелое гражданское строительство, так и строительство зданий. Несмотря на очень малую массу агрегата, грузоподъемность составляет от 7000 фунтов на фут. Это намного выше несущей способности легких наполнителей на основе пластика. LDCCF — превосходный выбор для легких наполнителей, тяжелых, дорожных и других гражданских приложений.

Снижение нагрузки может быть очень экономичным способом уменьшить будущие осадки во время нового строительства. Легкие насыпи можно использовать для застройки участков на более высоких отметках или для замены неподходящих грунтов.Для создания возвышений легкие насыпи позволяют выполнять более глубокие насыпи с тем же весом груза. В качестве альтернативы, использование легкого заполнителя вместо структурного заполнения снижает нагрузку на естественные почвы на тех же глубинах.

Подрезанные грунты можно заменить на LDCCF вместо текучей насыпи или измельченного заполнителя. Это помогает еще больше уменьшить образование отложений в будущем за счет уменьшения веса почвы, которая остается на месте. Пенобетон, используемый в качестве легкого заполнителя, самоуплотняется.Таким образом, нет никаких опасений относительно адекватного уплотнения или будущего уплотнения материала.

Поговорите с профессионалом.

Есть вопросы по применению ячеистого бетона? Напишите на [email protected] или позвоните по телефону (800) 428-5690.

Профили проекта

Легкая текучая заливка (ячеистый бетон)

Легкая текучая шпатлевка

Ячеистый бетон низкой плотности (LDCC) — это легкий заполняющий материал, который в основном используется в геотехнических целях. LDCC изготавливается путем впрыскивания или смешивания предварительно сформированной стабильной пены с цементным раствором. Плотность влажного литья варьируется от 20 до 120 фунтов на квадратный дюйм, достигая прочности от 20 до 3000 фунтов на квадратный дюйм.

MCSI может производить легкий ячеистый бетон с очень низкой проницаемостью, результаты испытаний показали уровень водопоглощения около 3-7%. Эти характеристики, а также допуски FM и списки UL делают его идеальным продуктом для строительных материалов, включая сборные блоки, стеновые панели и другие легкие сборные конструкции, кровельные и напольные покрытия.

Материал не требует предварительной нагрузки для смягчения осадки и обеспечивает границу распределения точечной нагрузки 2: 1. Жидкий материал может полностью заполнять пустоты и имеет усадку менее 0,3%.

Предыдущий ячеистый бетон низкой плотности (PLDCC) за счет использования вспененной технологии с открытыми порами, которая позволяет воде проходить через капиллярно-подобную пузырьковую структуру. PLDCC предоставляет проверенные геотехнические решения для приложений, требующих дренажной способности, превышающей те, которые можно получить из уплотненного грунта или контролируемого материала низкой прочности (CLSM). Смеси цементного раствора PLDCC могут варьироваться от 50 до 200 фунтов на квадратный дюйм, с плотностью влажного литья от 20 до 40 фунтов на квадратный дюйм.

Компания

MCSI использовала ячеистый бетон в качестве засыпки на многочисленных проектах из-за высокой стоимости типичных методов засыпки из-за недостаточного пространства вокруг конструкций для обычного доступа к оборудованию, зимних условий, скорости укладки 100% уплотнения, неровностей или пустот, а также для снижения нагрузок. . LDCC или PLDCC текучая засыпка может перекачиваться практически в любом месте.

Способность точно контролировать плотность, осадку и прочность, позиционировать ячеистый бетон низкой плотности является идеальной альтернативой традиционным методам заполнения и материалам во многих областях строительства и горнодобывающей промышленности.

Особенности и преимущества :

• Легкий вес.
• Изоляция: отличная морозостойкость.
• Высокая осадка практически самовыравнивающаяся.
• Быстрая установка с помощью насоса.
• Долговечный и стабильный. Снижающая нагрузку инженерная насыпь, замена неустойчивых грунтов.
• Поглощает ударные волны.
• Широкий диапазон плотности и прочности на сжатие.
• Green — Использует значительно меньше грузовых автомобилей, чем традиционный материал для засыпки
• Поглощает ударные волны
• Широкий спектр плотности и прочности на сжатие
• Низкое водопоглощение и низкая проницаемость
• Снижает гидростатическое давление на подпорные стены

Предыдущие заявки:

• Спортивные поля и поля для гольфа
• Самовыравнивающаяся насадка
• Дренажные сооружения
• Защита от размыва
• Засыпка туннеля
• Резервуары и трубопроводы подземные
• Стабилизация почвы
• Дорожное основание проницаемое
• Водостоки
• Удерживающие системы габионов
• Засыпка кольцевая
• Инженерный наполнитель для снижения нагрузки
• Удержание воды
• Стыки трубопроводов
• Полы для теплиц
• Заливка заброшенных шахт
• Амортизация
• Подъезд к мосту и ремонт оползней

https: // www. mays-mcsi.com/wp-content/uploads/2017/12/Permeable-Lightweight-Parking-Deck-Fill-Torian-Plumb-Steamboat-Springs-CO-300×225.jpg

Ячеистый бетон | Легкий раствор

Ячеистый бетон — это легкий раствор, который в основном используется для заполнения пустот. У ячеистого бетона много названий, он также может называться пенобетон, пенобетон, ячеистый легкий бетон или легкий текучий наполнитель.

Метод затирки: ячеистый бетон

Состав ячеистого бетона

Ячеистый бетон обычно изготавливается из цемента, воды и пенообразователя и может включать добавку заполнителей, летучей золы и добавок. Поскольку ячеистый бетон относительно легкий, простой и недорогой в изготовлении, он используется в различных типах проектов.
Ключевым отличием ячеистого бетона от других вяжущих материалов является использование пены для уменьшения плотности.

Как производится ячеистый бетон?

Есть два метода производства ячеистого бетона. Первый метод — это серийный способ производства, при котором пена впрыскивается в барабан миксера на определенное время.

Второй называется «непрерывный способ производства», в котором пена вводится в линию, на нагнетательной стороне насоса.

В зависимости от области применения, требований к плотности и прочности смесь можно варьировать для соответствия различным областям применения.Как правило, плотность ячеистого бетона в сухом состоянии будет варьироваться от 25 до 100 фунтов на квадратный дюйм при прочности от 50 до 1000 фунтов на квадратный дюйм.

Приложения для ячеистого легкого бетона

Ячеистый легкий бетон — это универсальное решение, делающее фундамент и основание более прочным, более прочным и способным выдерживать большие нагрузки. Его гибкость и индивидуальная подгонка делают его особенно полезным инструментом в неопределенных или неблагоприятных местах, например, вблизи водоемов или очень мягких почв.Ячеистый бетон особенно полезен в:

• Опоры здания и уравновешивающие нагрузки
  Ровный слой ячеистого бетона под конструкцией снижает повышенное напряжение, прилагаемое к существующим грунтам, уменьшая осадки и увеличивая опорные давления. Кроме того, его можно использовать для создания прочной нерасширяющейся базы
• Сведение к минимуму или устранение необходимости в подпорных стенках
  Снижает боковую нагрузку без ущерба для прочности или безопасности.
• Ремонт и реконструкция
  Гибкость ячеистого бетона позволяет ему заполнять и укреплять неизбежные пустоты, возникающие во время ремонта и реконструкции.
• Заполнение пустот
  Ячеистый бетон легко течет и снижает вес на почву, поэтому он идеально подходит для заполнения воронок, колодцев, туннелей, цистерн, заброшенных инженерных труб и затирки кольцевого раствора.
• Восстановление почвы
  Когда состояние грунта плохое, ячеистый бетон может создать прочную основу, снижая при этом тяжелую нагрузку на грунт.
• Управление звуком и визуальная блокировка
  Вы также можете создать панели ограждения вдоль шоссе, чтобы уменьшить шум и заблокировать неприглядный вид. Благодаря небольшому весу можно сэкономить на расходах.

Преимущества использования ячеистого бетона

Ячеистый бетон имеет множество применений, потому что он дает много преимуществ.

• Сейсмостойкость
  При использовании ячеистого бетона при строительстве многоэтажных зданий снизу меньше веса земли, что делает ее более устойчивой во время землетрясения.

• Снижение стоимости материалов
  При использовании ячеистого бетона стоимость сырья ниже, поскольку вы добавляете воздух, заключенный в пузырьки пены. Это позволяет увеличить объем бетона с меньшими затратами. Кроме того, для его изготовления вам понадобится всего одна машина, что еще больше снижает ваши производственные затраты.

• Снижает вес надстройки
  Если вы используете пенобетон, вам потребуется меньше стальной арматуры, необходимой для плит, колонн, балок и фундамента из-за меньшей нагрузки.

Почему Helitech Civil Construction Division?

В компании Helitech Civil Construction в 1987 году мы оказали техническую и строительную поддержку широкому кругу рынков и отраслей. Используя стратегическое сочетание инженерных и строительных знаний, мы заняли лидирующие позиции в геотехническом строительстве на Среднем Западе.

В то время как наше основное внимание уделяется качеству строительства и монтажа, мы гордимся непревзойденным уровнем обслуживания клиентов и технической поддержкой.Мы верим в то, что помогаем нашим клиентам достичь своих целей и обрести душевное спокойствие.

Технологические достижения рынка ячеистого бетона, инновационные тенденции, новые идеи и стратегии прогресса к 2027 году — Курьер

Отчет

«Рынок ячеистого бетона» прочно основан на первичных исследованиях, интервью с высшим руководством, источниках новостей и инсайдерах, а также внедрены методы вторичного исследования для лучшего понимания и ясности анализа данных.

Ячеистый бетон или пенобетон имеет легкий вес и содержит портландцемент, пенообразователь, воду и сжатый воздух.Этот бетон дешевый и отличается высокой прочностью, текучестью, устойчивостью к плесени, огнестойкостью и высокой долговечностью. Это помогает в рентабельности строительства по сравнению с обычными материалами. Рост спроса на легкие материалы в строительстве в значительной степени стимулировал рост рынка ячеистого бетона. Однако легкая доступность альтернатив в значительной степени сдерживает рост рынка. Ожидается, что рост спроса в странах с развивающейся экономикой будет благоприятным для рынка ячеистого бетона.Кроме того, ожидается, что благоприятная государственная политика положительно повлияет на рынок в течение прогнозируемого периода.

Получите образец отчета об исследовании рынка ячеистого бетона @ https://www.theinsightpartners.com/sample/TIPMC00002734/

Состояние и перспективы рынка ячеистого бетона на 2020-2027 годы, предлагая обширную платформу знаний для участников рынка и инвесторов, а также для опытных компаний / производителей на мировом рынке ячеистого бетона. Отчет представляет собой тщательное наблюдение за текущим состоянием дел в отрасли, охватывая сегменты по конечным пользователям, сегментам приложений и типу продукта.Исторические данные, представленные в отчете, подтверждают развитие рынка на национальном, региональном и международном уровнях. В отчете об исследовании мирового рынка подчеркивается, что управляющие игроки на рынке связаны с их долями рынка.

Ключевые игроки, добавленные на рынок:

1. Xella Group
2. Cellucrete
3. Litebuilt
4. Acico
5. Aircrete
6. Laston Italiana
7. Broco Industries
8. Cellular Concrete Technologies, LLC
9.Aerix Industries
10. Cematrix Corporation

Этот отчет содержит 150 страниц. Этот отчет подробно описывает текущий сценарий анализа рынка, предстоящие, а также будущие возможности, рост доходов, цены и прибыльность.

В этом отчете об исследовании рынка содержится пристальное наблюдение за ведущими конкурентами с помощью стратегического анализа, тенденций и сценариев рынка на микро- и макроуровнях, анализа цен и целостного обзора ситуации на мировом рынке в прогнозируемый период.

Это профессиональный и подробный отчет, в котором основное внимание уделяется первичным и вторичным факторам, доле рынка, ведущим сегментам и географическому анализу рынка.В дальнейшем. Отчет о глобальном рынке сотового бетона включает в себя ключевых игроков, основные направления сотрудничества, слияния и поглощения, а также тенденции инноваций и бизнес-политику. Отчет содержит базовую, вторичную и расширенную информацию, относящуюся к глобальному статусу и тенденциям в области глобального сотового бетона, размеру рынка, доле, росту, анализу тенденций, сегментам и прогнозам на 2027 год

Кроме того, в этом отчете представлены последние стратегические и тактические шаги, которые помогают формировать собственную прибыльную бизнес-стратегию и принимать важные бизнес-решения.

Мировой рынок ячеистого бетона Географический охват:

Географические данные помогут читателю понять, какие регионы наиболее эффективны. В этом отчете предлагается анализировать и увеличивать темпы роста рынка в этих регионах, охватывающих Северную Америку (США, Канада и Мексика), Европу (Германия, Франция, Великобритания, Россия и Италия), Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия). и Юго-Восточная Азия), Южной Америки (Бразилия, Аргентина, Колумбия), Ближнего Востока и Африки (Саудовская Аравия, ОАЭ, Египет, Нигерия и Южная Африка) с их ключевыми позициями, размером, производством, потреблением, доходами, а также долей рынка.

Купить этот отчет @ https://www.theinsightpartners.com/buy/TIPMC00002734/

Содержание:

Глава 1 Обзор рынка ячеистого бетона

Глава 2 Глобальное экономическое влияние на промышленность по производству ячеистого бетона

Глава 3 Конкуренция производителей на мировом рынке ячеистого бетона

Глава 4 Мировое производство ячеистого бетона, выручка (стоимость) по регионам 2019-2027 гг.

Глава 5 Мировые поставки ячеистого бетона (производство), потребление, экспорт, импорт по регионам -2019-2027 гг.

Глава 6 Мировое производство ячеистого бетона, выручка (стоимость), динамика цен по типу

Глава 7 Анализ мирового рынка ячеистого бетона с помощью приложения

Глава 8 Анализ затрат на производство ячеистого бетона

Глава 9 Производственная цепочка по производству ячеистого бетона, стратегия снабжения и покупатели последующих сегментов

Глава 10 Анализ маркетинговой стратегии, дистрибьюторы / трейдеры

О нас:

The Insight Partners — это универсальный отраслевой поставщик полезных аналитических данных. Мы помогаем нашим клиентам найти решения для их исследовательских задач с помощью наших синдицированных и консультационных исследовательских услуг. Мы специализируемся в области технологий, здравоохранения, производства, автомобилестроения и обороны.

Свяжитесь с нами:

Звоните: + 1-646-491-9876

Эл. Почта: [email protected]

Мировой рынок ячеистого бетона — факторы будут способствовать росту отрасли в ближайшие годы — KSU

Отчет под названием « Рынок ячеистого бетона: глобальный отраслевой анализ, размер, доля, рост, тенденции и прогнозы на 2016–2024 гг. » с использованием различных методологий направлен на изучение и предоставление подробных и точных данных о глобальном рынке ячеистого бетона.Прежде всего, в отчет включены основные игроки, активно участвующие и конкурирующие на рынке ячеистого бетона; это несколько компаний, производителей, поставщиков, организаций и так далее. Таким образом, отчет поможет понять инициативы и подходы, реализованные этими игроками для создания и усиления своего присутствия на рынке. Отчет разбит на несколько четко определенных разделов, чтобы предоставить читателю простой и понятный информационный документ.Кроме того, каждый раздел разработан со всеми необходимыми данными, чтобы получить знания о рынке, прежде чем входить на него или укреплять свои текущие позиции. Отчет разделен на:

• Обзор рынка
• Ключевые игроки и конкурентная среда
• Движущие силы и ограничения роста
• Сегментация
• Региональный анализ

Запросить бесплатный образец отчета о рынке ячеистого бетона @ https: //www.zionmarketresearch.com / образец / рынок ячеистого бетона

Отчет о рынке ячеистого бетона в разделе обзора предоставляет общий сценарий и динамику глобального рынка ячеистого бетона с его определением и другими подробностями. Кроме того, ключевой игрок и конкурентный ландшафтный сегмент отчета привлекает различных игроков, активно участвующих и конкурирующих на мировом рынке. Отчет также включает в себя новых участников рынка.

К основным игрокам рынка относятся: Xella Group, Cematrix, Laston Italiana S.P.A, Aerix Industries, Shirke, Aircrete Europe, Saint Gobain, Cellucrete, Litebuilt, Cellular Concrete Technologies, ACICO и Broco Industries.

Отчет охватывает ведущих производителей с учетом их доли на мировом рынке с точки зрения выручки. Более того, в нем упоминаются их тактические шаги за последние несколько лет, смена руководства и инвестиции в инновационные продукты, которые помогают принимать обоснованные решения, а также оставаться в авангарде конкурентов.

Скачать бесплатно брошюру с отчетом в формате PDF @ https: // www.zionmarketresearch.com/requestbrochure/cellular-concrete-market

Переходя к разделу факторов роста и ограничений, будут представлены все факторы, которые прямо или косвенно способствуют росту глобального рынка ячеистого бетона. Чтобы ознакомиться со статистикой роста рынка, необходимо оценить несколько движущих сил рынка. Кроме того, в отчете также представлены существующие тенденции, а также новые и возможные возможности роста на мировом рынке.Кроме того, в отчет включены факторы, которые могут помешать росту рынка. Понимание этих факторов так же важно, поскольку они помогают понять слабые стороны рынка.

Сегментация глобального рынка ячеистого бетона разделяет рынок по различным аспектам, таким как тип, применение, отрасль конечного использования и регион. Далее, каждый сегмент прорабатывается с указанием всех важных деталей вместе с анализом роста на прогнозный период. Отчет также делит рынок по регионам на Северную Америку, Европу, Азиатско-Тихоокеанский регион, Ближний Восток и Африку и Латинскую Америку.Региональный анализ охватывает объем и оценку доходов каждого региона вместе с соответствующими странами. Кроме того, отчет также затрагивает различные рыночные аспекты, такие как импорт и экспорт, стоимость цепочки поставок, доля рынка, продажи, объем и так далее.

Узнайте больше об этом отчете на https://www.zionmarketresearch.com/inquiry/cellular-concrete-market

Первичный и вторичный подходы используются аналитиками и исследователями для компиляции этих данных.Таким образом, этот рынок ячеистого бетона направлен на то, чтобы направить читателей к лучшим, исчерпывающим и ясным фактам и данным о мировом рынке ячеистого бетона.

Цели исследования

• Для рассмотрения и анализа размера мирового рынка ячеистого бетона по ключевым областям / странам, типам изделий и областям применения.
• Чтобы понять структуру рынка ячеистого бетона, выделив его различные подсегменты.
• Сосредоточен на ключевых игроках мирового рынка сотового бетона, чтобы охарактеризовать, изобразить и исследовать ценность, кусок пирога, сцену рыночного соперничества, SWOT-анализ и планы улучшений в ближайшие несколько лет.
• Изучить рынок ячеистого бетона на предмет отдельных моделей развития, будущих возможностей и их приверженности рынку в целом.
• Для обмена детализированными данными о ключевых переменных, влияющих на развитие рынка (потенциал развития, открытия, движущие силы, отраслевые трудности и опасности).
• Чтобы спрогнозировать размер субрынков рынка ячеистого бетона по отношению к ключевым регионам (вместе с их соответствующими ключевыми странами).
• Для анализа конкурентных событий, таких как расширения, соглашения, запуск новых продуктов и приобретения на рынке.
• Для стратегического определения ключевых игроков и всестороннего анализа их стратегий роста.

Часто задаваемые вопросы

• Какие ключевые переменные движут развитием рынка ячеистого бетона?
• Какими будут оценки рынка ячеистого бетона в 2020-2026 годах?
• Какой район возьмет на себя обязательства по обеспечению доходов мирового рынка ячеистого бетона?
• Какие основные участники используют развитие рынка ячеистого бетона?

О нас:

Zion Market Research — обязательная компания. Мы создаем футуристические, современные, информативные отчеты, начиная от отраслевых отчетов и отчетов компаний до отчетов по странам. Мы предоставляем нашим клиентам не только рыночную статистику, представленную общепризнанными частными издателями и общественными организациями, но также модные и новейшие отраслевые отчеты, а также профили известных и нишевых компаний. Наша база данных отчетов об исследованиях рынка включает широкий спектр отчетов из основных отраслей. Наша база данных постоянно обновляется, чтобы обеспечить нашим клиентам быстрый и прямой онлайн-доступ к нашей базе данных.Принимая во внимание потребности клиентов, мы включили в эту базу данных экспертные мнения о мировых отраслях, продуктах и ​​рыночных тенденциях. И последнее, но не менее важное: мы делаем своим долгом обеспечивать успех клиентов, связанных с нами — в конце концов, если вы преуспеете, нам будет светить немного света.

Свяжитесь с нами:

Zion Market Research
244 Fifth Avenue, Suite N202
New York, 10001, United States
Tel: + 49-322 210 92714
Бесплатный номер для США / Канады 1-855-465-4651
Электронная почта: sales @ zionmarketresearch . com
Веб-сайт: https://www.zionmarketresearch.com

Ячеистый бетон: заполнение пустоты

Несмотря на то, что ячеистый бетон используется в строительной отрасли уже почти столетие, люди в строительстве нередко не знакомы с этим универсальным продуктом. «Что это за штука?» и «Почему я не слышал об этом раньше?» общие вопросы.

Основная причина, по которой он так медленно набирает популярность на гражданском рынке, заключается в том, что сотовая промышленность в течение последних 50 лет продолжала работать в вертикальном направлении, уделяя особое внимание напольным покрытиям и кровле.Теперь, когда поставщики ячеистого бетона набирают более широкую сеть из-за недавнего спада в экономике, гражданский мир видит преимущества, и разнообразие областей применения расширяется с каждым днем.

Недавний слух был о патенте 1923 года. Если он подтвердится, он показывает, что происхождение ячеистого бетона восходит как минимум к 1923 году и раньше. Фактическое происхождение ячеистого бетона остается загадкой, но широко распространено мнение, что он был разработан в Европе (возможно, в Германии) в 1940-х годах и доставлен в Соединенные Штаты в 1950-х годах в качестве легкого продукта для выравнивания пола, используемого в многоэтажном строительстве.

Что такое ячеистый бетон?

/**** Реклама ****/

Ячеистый бетон — это тщательно созданная смесь цемента, воды и предварительно сформированной пены. Этот материал смешивается до заданной плотности и закачивается в любую пустоту. Основы просты, но применение и возможность правильного смешивания при высокой производительности делают очень сложными.

Узкоспециализированное оборудование варьируется в зависимости от подрядной компании. Каждый из них потратил годы на разработку собственного варианта высокопроизводительного оборудования.Оборудование не продается в готовом виде и должно быть выполнено на заказ. В любой точке страны существует сеть производителей пенопласта и высококвалифицированных специализированных подрядчиков для выполнения затирки швов.

Во многих областях страны государственные департаменты транспорта (DOT) разработали стандарты для ячеистого бетона, а многие другие находятся в стадии разработки. Крупные агентства, такие как Инженерный корпус армии США и California DOT (Caltrans), являются постоянными потребителями этого продукта. Каждый день все больше агентств узнают о преимуществах, и производители ячеистого бетона надеются, что они будут распространены во всех 50 штатах.

Куда он идет?

Обычно этот материал закачивается в любую пустоту, яму или засыпку. Он очень текуч и легко перекачивается. Самая большая проблема заключается в том, чтобы предотвратить утечку, построив надлежащие переборки или опалубку и соответствующую вентиляцию для удаления воздуха.

Этот материал является стандартным для цементирования туннелей и трубопроводов во многих частях страны.Его перекачивали на очень большие расстояния за один проход, и пробеги становятся все длиннее, поскольку специализированные подрядчики продолжают исследовать пределы, совершенствовать методы, смешивать конструкции и продвигаться дальше. Текущий рекорд компании Pacific International Grout в проекте Arrowheads Tunnels Project в Южной Калифорнии составляет 20 060 штук. Основное ограничение — это просто время отверждения и скорость откачки. Cell-Crete следует простому набору правил, согласно которому компания не должна перекачивать воду более четырех часов на определенном участке трубопровода.Это означает, что простой расчет объема с использованием производительности установщика определит, как долго цикл может быть помещен в один цикл. Чем дольше пробег, тем меньше требуется земляных работ, что экономит деньги генерального подрядчика.

Хотя ячеистый бетон имеет множество применений, в этой статье основное внимание уделяется его использованию в связи с установкой новых инженерных сетей. Его часто используют в качестве низкопрочного наполнителя при заброшенных трубопроводах. Он используется в качестве структурного раствора в трубопроводах между существующей основной трубой и новой несущей трубой.Он используется в качестве засыпки туннеля, когда новый трубопровод помещается внутри туннеля. Он также используется в качестве засыпки траншей и скважин. Ячеистый бетон также используется для недорогих легких заливок фундаментов зданий, дорог и железнодорожных путей. Все эти применения связаны между собой, но различаются по преимуществам, обеспечиваемым ячеистым бетоном. Основными преимуществами являются высокая текучесть, легкий вес и низкая стоимость.

Существует длинный список государственных агентств и частных застройщиков, которые использовали ячеистый бетон, включая основные туннели, залитые ячеистым бетоном.Этот продукт используется во всех аспектах строительства и экономит деньги для умных генеральных подрядчиков, которые знают, как его применять.

Зачем нужен ячеистый бетон?

Итак, почему мы используем ячеистый бетон для цементирования туннелей и трубопроводов? Материал превосходит традиционные песчано-цементные растворы по нескольким параметрам. Ячеистый раствор намного легче по плотности и, следовательно, создает меньшую выталкивающую силу на трубу, что экономит деньги установщика труб за счет использования меньшего количества опор во время заполнения.Он обладает высокой текучестью и может быть закачан по шлангу или по трубе в очень длинный туннель и помещен прямо в пустоту. Материал изготавливается на строительной площадке и сразу же размещается, что обеспечивает очень большие объемы укладки. Прочность ячеистого бетона напрямую зависит от его плотности и может быть рассчитана в соответствии с техническими условиями проекта в диапазоне от 40 до 1000 фунтов на квадратный дюйм.

Наконец, ячеистый бетон дешевле традиционных растворов, поскольку одним из основных компонентов является воздух.Это устраняет необходимость в карьерах, грузовиках, экскаваторах, погрузчиках и т. Д. При выемке и транспортировке большого количества добытых заполнителей. Стоимость зависит исключительно от стоимости цемента, воды, пенообразователя, а также необходимой рабочей силы и специального оборудования. Дополнительным бонусом к ценообразованию является то, что этот материал обычно размещается по высоким ценам и в больших ежедневных объемах. Это снижает связанные с этим расходы на управление движением, наблюдение, обезвоживание и любые другие вспомогательные услуги, которые могут быть сокращены за счет более быстрого выполнения работы.
