пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

• 1 Особенности проводки в новых домах
• 2 Зачем делать проект электропроводки в квартире
• 3 Принцип разделения внутриквартирной сети – зачем это нужно
• 4 Линия для освещения
  • 4. 1 Мощная бытовая техника
  • 4.2 Кухонные приборы
  • 4.3 Помещения с повышенной влажностью
• 5 Варианты схем электрической проводки для квартир
  • 5.1 Однокомнатная квартира
  • 5.2 Многокомнатные квартиры квартира
• 6 Параметры электрической сети
  • 6.1 Расчет рабочих нагрузок сети
• 7 Прокладка электропроводки в квартире своими руками
• 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

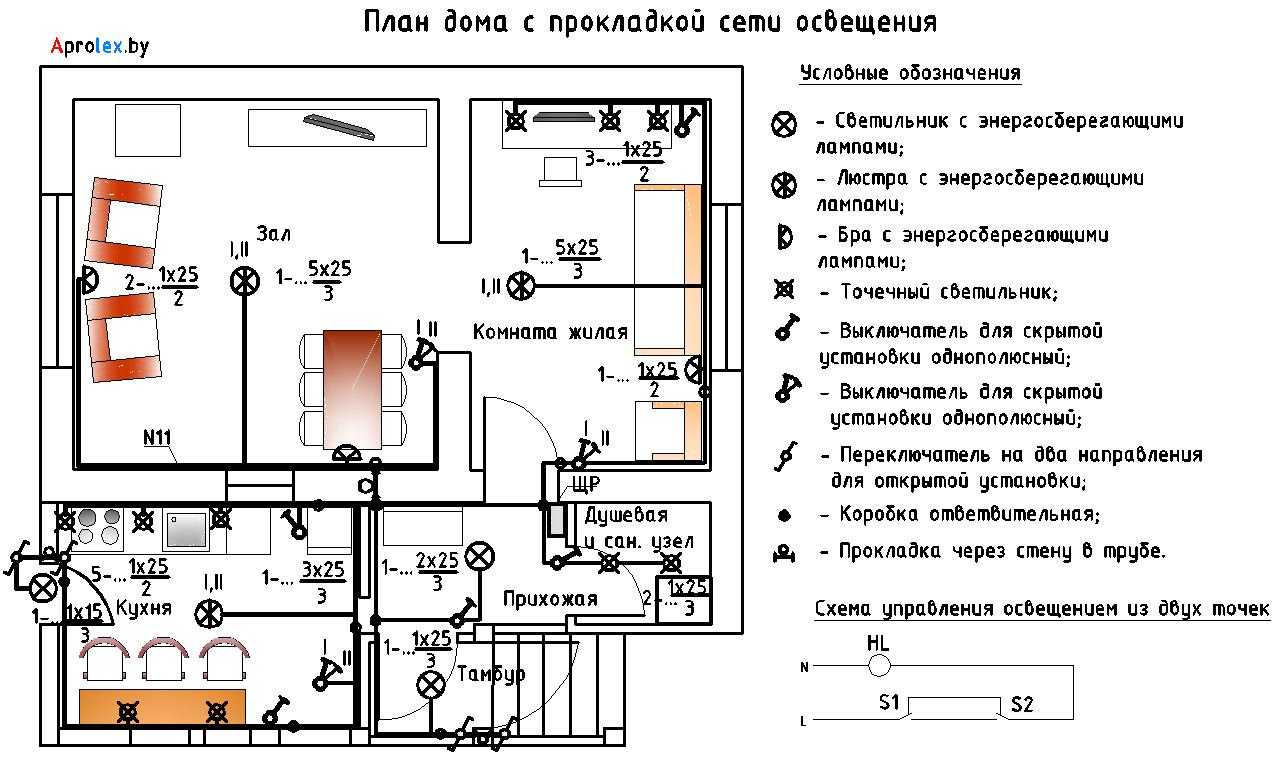

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

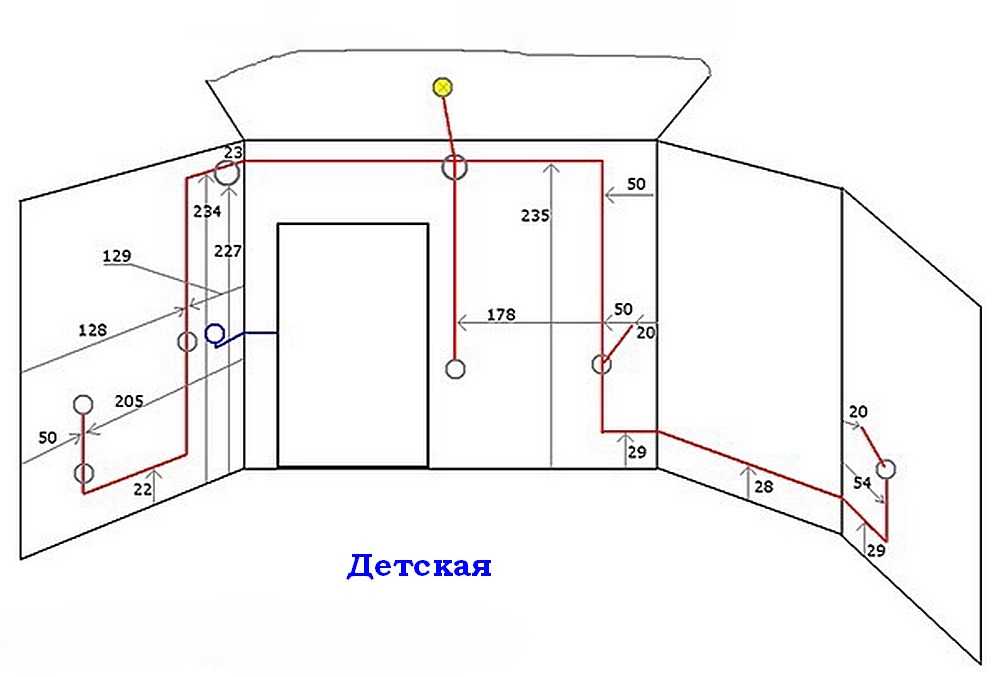

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Проекты электромонтажа

» Домашняя электропроводка » Справочник по электропроводке
» Схемы электропроводки в жилом доме
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Резюме: Вот отличный вопрос по электропроводке. Фрэнк из Иллинойса спрашивает: Сколько проводов romex 12-2 и сколько 14-3 я могу протянуть через внутреннюю стену, разделяющую две комнаты? В этой статье о домашней электропроводке Советы по реконструкции Мы рассмотрим, как безопасно установить провод romex для дома и способы защиты провода от повреждений.

Узнайте, чем делятся другие, на Спросите электрика:
Ваш сайт очень полезен. Рик из Цинциннати, Огайо

Защита электропроводки чрезвычайно важна

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

Методы безопасной проводки

Всегда используйте провод правильного размера для вашей цепи. При добавлении к существующей цепи убедитесь, что они соответствуют существующему размеру и типу провода.

Устанавливайте проводку так, чтобы она была защищена и не могла быть повреждена крепежными элементами для гипсокартона или настенного покрытия, такими как винты или гвозди.

Просверлите отверстия в центре каркасной стойки. Прежде чем сверлить отверстия, посмотрите на противоположную сторону каркасной стойки, чтобы убедиться, что на ней нет другой проводки, труб или любых других существующих компонентов системного устройства.

Всегда используйте металлические предохранительные пластины для защиты электропроводки в местах, где она может быть повреждена гвоздями или шурупами.

Отличный вопрос по электропроводке — вот ответ!

Нет ограничений на количество проводов Romex, которые вы можете проложить между двумя комнатами, метод домашней проводки будет решающим фактором при реконструкции проводки в строительных проектах.

Путь для проводки Romex должен быть проложен с использованием методов, которые защитят проводку от гвоздей и шурупов, используемых для установки гипсокартона и других настенных покрытий.

Просверлите отверстия для Romex в центре стенных стоек или каркасного материала, используемого для реконструкции. Если отверстия расположены слишком близко к внешней стороне шпилек, обязательно защитите домашнюю проводку или Romex с помощью предохранительных пластин, также известных как пластины с гвоздями.

Ниже вы увидите несколько фотографий домашней электропроводки последних проектов реконструкции, которые я выбрал, чтобы помочь вам с вашим проектом.
[Нажмите на изображения, чтобы увеличить]

стиль=»очистить: слева»>

Видео по электромонтажу Наконечники для домашней электропроводки ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

В местах, где домашняя проводка может быть уязвима для повреждения шурупами или гвоздями для гипсокартона, всегда устанавливайте пластины с защитными гвоздями для защиты проводки!

При реконструкции особое место занимает прокладка проводки через углы, поскольку в этом месте будет надежно закреплена гипсокартонная плита.

Электрическая проводка должна находиться на расстоянии 1-1/2 фута от обеих поверхностей гвоздей — внутренней и внешней.

стиль=»очистить: слева»>

Обязательно получите копию моей BIG New eBook: Полное руководство по домашней электропроводке Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электропроводка — по комнатам Цепи 120 В Цепи 240 В Многопроводные схемы Методы прокладки проводки домашней электрической цепи Электрические нормы для домашней электропроводки . …и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Проблема мерцания светильника Самикша спрашивает: Уже несколько дней свет во всем моем доме мерцает (внезапно выключается и включается) менее чем на секунду. бывает 5-6 раз в день. Я установил люстру несколько дней назад, и я думаю, что это началось после этого. возможно ли, что если я сделал что-то не так с проводкой в ​​люстре, это может повлиять на свет во всем доме? или это признак какой-то другой серьезной проблемы? Ответ Дейва: Судя по тому, что вы описали, если все лампочки в доме мигают, а также есть проблемы с розетками, то вполне возможно, что проблема в основной электрической системе в доме. квартира. Соединения проводки новой люстры следует проверить, чтобы убедиться в отсутствии ослабленных проводных соединений, потому что в случае возникновения проблемы она затронет только одну или, возможно, две цепи в квартире. Если проводка осветительных приборов выглядит нормально, сообщите о проблеме управляющему комплексом многоквартирных домов, чтобы он мог продолжить расследование проблемы с помощью квалифицированного электрика. Подробнее о проектах Проблемы с люминесцентным освещением и способы их устранения Как решить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными светильниками. Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Спросите электрика – База данных вопросов и ответов по электротехнике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электромонтажа, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты домашней электропроводки. . Что делать с заземляющим проводом Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение Заземляющий провод. Соединения проводки при добавлении светильников Я добавляю светильники, новые светильники не работают, но исходный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения. 220 Электропроводка воздушного компрессора на 240 В Как подключить воздушный компрессор на 220 В и переключатель управления: Для подключения стандартного двигателя на 240 В для такого оборудования, как воздушный компрессор, имеется только два изолированных провода для 220/240 В и один отдельный провод для земли. Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи. Установка цепи духовки на 220 В Как подключить электрическую цепь духовки: пошаговая процедура установки электрической проводки духовки, определение размера цепи духовки, выбор электрического кабеля, электрическая распределительная коробка, Подключение гибкого трубопровода от духовки, подключение проводки цепи. проектов — 2028

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, включенная в список UL, указывает на неправильное подключение. Очень удобный и простой в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, который удобен для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Домашняя электропроводка 101 — Основная электропроводка для домовладельцев

Клинт К. Томас, эсквайр.

Фотография Зои Томас

Как провести проводку в доме

Электромонтажные работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных. Каждому домовладельцу, который любит делать что-то своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, связанные с лабиринтом проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком выключателя.

Электричество поступает в каждый дом, проходя через счетчик мощности, поставленный местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в распределительную коробку дома, часто называемую блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат механизмом безопасности, предотвращающим перегрузку системы. Электрическая система дома рассчитана на работу от 120 вольт, за исключением некоторых крупных бытовых приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

Калибр бытовой проводки

Электрическая проводка бывает разного сечения или размера. Чем тяжелее калибр, т. е. чем толще медный провод, тем больший электрический ток он может пропускать без перегрева. Электрические провода и автоматические выключатели предназначены для совместной работы друг с другом, и каждый из них должен иметь соответствующий размер. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с любым автоматическим выключателем на ток более 15 ампер. Проводка калибра 12/2 рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток. Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, должны использоваться более тяжелые датчики и автоматические выключатели с более высоким усилием.

Электрический провод калибруется как дробь для дробовика. Чем меньше число, тем толще провод. Провод 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но он меньше, чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Использование провода неподходящего сечения с автоматическим выключателем неправильного размера может легко привести к возгоранию или неисправности электрической цепи. Например, если провод слишком малого сечения используется с разрывом на большой ток, то провод может перегреться и загореться задолго до срабатывания автоматического выключателя. С другой стороны, если провод слишком большого сечения используется с малоамперным выключателем, выключатель может постоянно срабатывать, нарушая цепь до того, как провод достигнет максимальной электрической нагрузки.

Крайне важно точно знать, провод какого сечения и какой амперный выключатель необходимо использовать для любого конкретного применения. Это не та область, где можно гадать. Результатом таких догадок может стать пожар в доме или удар током. Кроме того, в соответствии с применимыми строительными нормами существуют ограничения на количество розеток и / или источников света и т. д., которые может иметь конкретная цепь, и даже на то, где они могут быть размещены или не размещены. Перед началом любых электромонтажных работ обязательно ознакомьтесь с местными и государственными строительными нормами.

Стандартный бытовой электрический провод содержит три провода: черный (горячий), белый (нейтральный) и оголенный медный (земля).

Типы бытовых проводов

Типичный электрический провод для домашнего использования поставляется в изолированной оплетке и состоит из трех проводов. По черному проводу протекает электрический ток, поэтому его часто называют «горячим». Есть белый провод, который является «нейтральным», и, наконец, оголенный медный провод, который является проводом заземления. Когда электрические провода соединены вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае цепь не будет работать и приведет к «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным выключателем. Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, оголенный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для зачистки проводов, чтобы срезать изоляцию с концов проводов. Инструмент для зачистки проводов может использоваться с различными калибрами проводов, чтобы гарантировать снятие пластика без повреждения провода. Простой детектор напряжения — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы убедиться, что питание отключено, прежде чем вы начнете работать с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с любой частью электрической системы.

Провода обычно соединяются с помощью проволочных гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение осветительного прибора, провода светильника соединяются с проводами электропитания с помощью гаек. Как и сама проволока, проволочные гайки бывают разных размеров, чтобы соответствовать разным сечениям проволоки. Для подключения снимите изоляцию с концов проводов, зажмите их между пальцами и накрутите на концы гайки по часовой стрелке.

При подключении электрического прибора подсоедините проводку, совместив цветные провода линии питания и прибора, скрутив их вместе, а затем заглушив каждое соединение проволочной гайкой. Многие светильники не имеют черного и белого проводов, и в этом случае ищите ребро на оболочке провода, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для соединения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые/нержавеющие винты — для белых нейтральных проводов, а латунные винты — для черных «горячих» проводов.

Некоторые из наиболее распространенных электромонтажных работ, с которыми сталкивается домовладелец, — это замена выключателей света и настенных розеток. Расширение комнат или капитальный ремонт могут даже потребовать увеличения количества розеток в определенной части вашего дома. Таким образом, объем этой статьи будет ограничен самыми основными электрическими работами с использованием только однополюсных выключателей и оконечных розеток.

Электрический ток, проходящий по проводу, может быть прерван с помощью выключателя, который просто разрывает соединение между двумя горячими проводами. Однополюсный выключатель света имеет два латунных винта с одной стороны для соединения черных проводов.







Выключатели света просто служат для нарушения или «разрыва» потока электричества в проводке, прежде чем он попадет в светильник. Это прерывание потока и выключает свет, а затем снова включает его. Чтобы подключить выключатель, представьте себе провод, идущий от «горячей» точки соединения к коробке, в которой будет выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительная арматура. Сам выключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на выключателе.

Проведите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода с помощью гайки для проводов, а заземляющие провода вместе, закрепив их вокруг зеленого винта в нижней части переключателя. Каждый черный провод подключен к выключателю. Один провод прикреплен к каждому латунному винту на правой стороне переключателя.

Настенные розетки — еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод будет исходить от автоматического выключателя или другой «горячей» распределительной коробки и вести к первой настенной розетке. Оттуда другой провод проходит от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключено все помещение или пока к определенной цепи не будет подключено максимальное количество приборов.

Розетки (вилки или розетки) соединяются, так сказать, в ряд, путем присоединения белых проводов к серебряным/нержавеющим металлическим винтам с одной стороны и подсоединения черных проводов к латунным винтам с другой стороны. Заземляющий провод подключается к зеленому винту внизу. В отличие от светильника, настенные розетки остаются «горячими», что означает, что в них постоянно присутствует электрический ток.

Розетки, также известные как розетки или вилки, соединяются, так сказать, в ряд, путем прикрепления черных проводов к латунным винтам, белых проводов к серебряным/нержавеющим металлическим винтам и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что они имеют два винта с обеих сторон. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его по другому «дуплексному» набору винтов на другое приспособление.

Провода прикрепляются к розеткам и выключателям путем сгибания конца в форме крючка. Я обычно делаю это, удерживая оголенный провод между парой острогубцев, а затем вращая запястье, чтобы сформировать крючок на проводе. Этот крючок легко обойдет винты с каждой стороны розетки и/или выключателя, обеспечивая надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией, имеющей полномочия ».  В большинстве юрисдикций соблюдаются стандарты, провозглашенные в Национальном электротехническом кодексе, но иногда эти стандарты вносятся в местные и государственные строительные нормы и правила. Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электротехнические работы, но некоторые этого не делают. Перед началом любых электромонтажных работ ознакомьтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон будет неправильно повешен, то у вас просто мозолят глаза руки.
