Отопление дома конвекторами. Все за и против.

В этом материале расскажем об отоплении дома конвекторами. Мы занимаемся этим с 2018 года, поставили на конвекторы в качестве центрального отопления не одну сотню домов в разных регионах России – от Калининграда до Якутска и знаем об отоплении конвекторами достаточно много. Также знаем о том, что происходит в голове у тех людей, кто впервые сталкивается с этим, так что, господа, этот материал как раз для вас. Каждый вопрос вынесен в отдельную главу, так что при наличии знаний по какому-либо из  смысловых блоком, можете сразу переходить к интересующей вас части. Если что-то будет неясно – обратитесь к самому началу материала.

Итак, отопление дома конвекторами. Для многих эта идея кажется интересной, так как не требует столь существенных денежных и временных вложений, как, например, отопление на электрическом котле или с помощью теплового насоса. Интерес есть? Есть.

С другой стороны, идею поставить центральное отопление дома на конвекторах могут сразу перебивать такие мысли как:

• А они вообще справятся? Хватит ли мощности? Конвектора – это на юг, где тепло. В Москве, Урале и Сибири – просто не вывезет.
• Нагрузку на электросеть создаст – мама не горюй! Электричества не хватит! Энергопотребление будет страшно представить какое!
• Как ими управлять? Подходить к каждому и руками выставлять нужную температуру?
• И, в конце концов, у всех соседей и знакомых стоит котёл – электрический или газовый. Засмеют же, конвекторы…

Исходя из этого мы видим, что есть человек, который, как бы, и не против отопления на конвекторах, но ничего о них не знает и ещё и имеет ложное о них представление. И из-за этого уже начинает склоняться к котлам. При этом в котлах он тоже ничего не понимает, но они же у всех, значит так правильно. Но, как завещал классик — «любит наш народ, всякое …» — давайте разбираться в проблеме.



А справится ли конвектор?

Итак, предубеждение №1 – может ли конвектор считаться полноценным обогревателем, пригодным для использования в отоплении загородного дома? Может.

Во-первых, электрические конвекторы достаточно сильно продвинулись в техническом плане. У нас на канале самый часто встречаемый комментарий о конвекторах звучит так — «кусок железа, внутри спираль, сжигает кислород, сушит воздух»! И такие комментарии набирают кучу лайков, и их читают люди, которые это могут запомнить и принять как есть. То есть подавляющее большинство убеждено, что внутри конвектора находится стич-нагревательный элемент 50-летней давности и что это идёт во всех конвекторах поголовно – и за 2 тысячи, и за 10, и за 20 тысяч.

Современный монолитный X-образный нагревательный элемент — headgehog.

На деле же – ничего подобного. В хороших обогревателях стоят монолитные нагревательные элементы, у которых идёт огромная площадь теплосъёма, относительная низкая температура самого сердечника, который вообще не раскаляется докрасна. Так вот, не каждый конвектор может использоваться в качестве источника центрального отопления хотя бы в силу технологичности.

Следующее – конвектор, источник отопления для помещений с хорошей теплоизоляцией и потолком не выше, чем 3 – 3.2 метра. Если у вас адекватная для своего региона теплоизоляция, то конвектора хватит более чем. Если потолки высокие, то нужно то, что будет горячий воздух сверху отсылать вниз. Для этого может помочь потолочный вентилятор. Решение хорошее, но дорогостоящее (что-то более менее приличное начинается от 40 тысяч).

Отвечая на поставленный вопрос, может ли конвектор считаться эффективным отопительным прибором в рамках центрального отопления загородного дома – может! Это не просто какая-то локальная типа масляного радиатора, тепловентилятора или кварцевого обогревателя, это полноценный мощный отопительный прибор.


Нагрузка на электросеть и потребление электроэнергии:

Следующее, что идёт в списке настораживающих факторов – нагрузка на электросеть и потребление электроэнергии. Одна мысль о том, что конвектор будет постоянно выключаться и включаться на своей пиковой мощности – как-то не очень. А если таких конвекторов, допустим, пять и в совокупности они образуют те же 8-10 кВт – становится ещё неприятнее. Да, это нагрузка на электросеть.

Классическая схема работы on/off обогревателя — работа итерациями и максимальные нагрузки на электросеть.

Нас же это вообще волновать не должно, поскольку мы будем использовать конвекторы с инверторным управлением и построим на них инверторную систему отопления. То есть это не просто обычные электрические конвекторы. Это конвекторы, в основе которых лежит совершенно иной принцип управления нагревательным элементом. Их особенность заключается в том, что они могут управлять мощностью нагревательного элемента и плавно снижать, и повышать её – от 0 до 100 с шагом в 20%. То есть никаких пиковых нагрузок, никаких скачков. Эта же технология влияет и на конечное потребление электроэнергии. По инверторной технологии в обогревателях и инверторной системе отопления у нас будет блок информации ниже.

Соседский опыт — котлы в деле:

А у соседа стоит электрокотёл, радиаторы и тёплый пол! Окей, пусть у соседа он и остаётся. Мы такой ошибки не допустим. Поинтересуйтесь у него, во сколько денег обошелся котел, покупка всех радиаторов, арматуры, сколько ушло на работу и на каком этапе это всё потребовалось. Это о том, что это ни разу не этап чистовой отделки, а тот, когда стройка из человека выкачивает и без того очень много денег.

Котёл не лучше: он дороже с точки зрения приобретения, установки, потребляемой электроэнергии, профилактики, у него ниже гарантийный срок, а в случае выхода из строя рухнет вся система отопления. Нет ни одного «за» в пользу котла, когда идёт противопоставление отопления дома на конвекторах отоплению котлом.

Исключение составляет газовый котёл, но разовые вложения в него в среднем стартуют от 1 млн руб и срок согласования 6-8 месяцев. За ту же подводку газовой трубы с вас возьмут максимум, там нет какой-то фиксы. Это, условно, монополия и здесь не будет борьбы за справедливость.



Инверторная система управления конвектором:

Итак, мы поняли, что отопление дома конвекторами очень даже хорошая идея и бояться нечего. Мы также разобрались с тем, что речь идёт не о простых конвекторах, а об инверторных и систему отопления рационально ставить на них и только на них. Теперь об этой технологии.

Инверторное управление конвектором – принцип управления конвектором, когда есть возможность плавно регулировать мощность нагревательного элемента, опираясь на данные об изменениях температуры воздуха. Таким образом, конвектор с инверторным управлением работает плавно, выдерживая баланс, чтобы поддерживать заданную человеком tº воздуха на одном уровне. Задал человек 24ºC – конвектор её и держит.

Инверторное управление конвектором — дойти до нужной температуры и снизить мощность, оставаясь просто в режиме поддержания tº.



Инверторный конвектор никогда не отключается, он работает всегда. У него нет даже, в привычном понимании, термостата. Когда он не греет, он переходит на мощность, равную нулю, но не выключается. Экономия по электроэнергии достигается за счёт отсутствия перегрева помещения, ведь увеличение разницы между внутренней и внешней температурой увеличивает теплопотери помещения, поэтому важно поддерживать температуру воздуха на одном уровне. Держать температуру плавно, на одном уровне, может только конвектор с инверторным управлением, так как только у них реализована функция автоматической регулировки мощности нагревательного элемента.



Инструментарий – конвекторы в деле:

В наших руках самые разные обогреватели– от 1 кВт до 2.5 кВт в номинальной мощности. При этом тот же 1 кВт малыш может работать на свои 200 ватт.

К ним, в целом, можно прибавить и другие конвекторы – плинтусные. Единственный момент – на сентябрь 2021 года с инверторным управлением идёт лишь модель на 2 кВт, остальные идут с электронным. Говоря о плинтусных конвекторах – они крайне узконаправленные. В чём их соль? Они длинные и низкие, так что их можно поставить вдоль каких-нибудь панорамных окон. В некотором случае их можно поставить в коридор. Вся их прелесть заключается в том, что они визуально не сжирают пространство.



Выбор конвекторов для отопления велик — от 0.5 кВт до мощных 2.5 кВт решений.

Взять, например, малыша на 0.5 кВт – он идеален для размещения где-нибудь в санузле. Он очень компактный, находится где-нибудь в ногах и всё. Также в качестве инструмента можно использовать комнатный термостат, привязав к нему как один, так и несколько конвекторов.

Для различных зон, таких как тамбур или лоджия, где теплоизоляция не очень, можно использовать уже инфракрасные или инфракрасно-конвективные обогреватели. Это не основной, а вспомогательный инструмент для помещений с недостаточной теплоизоляцией или тех зон, где использование конвекторов не будет эффективным.

Разместить конвекторы можно как на полу, поставив их на колёса, так и на стену. При этом важно заранее предусмотреть, с какой стороны у конвектора находится провод, чтобы протянуть розетку правильно. Также важно знать, что на конвектор не должен свисать тюль, шторы и прочее, их нельзя ничем накрывать.


Конвектор можно разместить на колёсном шасси или на стене, установив на кронштейны.



Безопасность:

По части пожарной безопасности у конвекторов должен быть сертификат пожарной безопасности. Поскольку сертификация тепловой техники носит добровольный характер, то нужно уточнять о наличии этого сертификата у конкретно взятой модели электрического обогревателя. Должен быть негорючим пластик, краска не должна искрить. То есть конвектор не должен стать источником огня – пластик растекается в лужу, но не горит. Краска слезает, дымится, но не горит.

По поводу защитных датчиков – в идеале их нужно два: от перегрева корпуса и защита от падения. Второй датчик не встречается нигде уже очень давно, так как его функцию выполняет первый – защиты от перегрева корпуса, и, в случае падения, он сработает быстро.

Следующее – класс пылевлагозащиты. Особенно важен второй – защита по влаге. Нужно для того, чтобы конвектор в отоплении дома мог использоваться в душевых, где идёт повышенная влажность и где на обогреватель могут попадать водяные брызги. Всем этим требованиям отвечает линейка инверторных конвекторов Rapid от Electrolux, это самые надёжные конвекторы в семействе Electrolux.

Надёжность и обслуживание:

С технической точки зрения конвектор довольно простая единица: два листа металла, образующих конвекционную камеру, внутри которой находится нагревательный элемент и датчик защиты от перегрева корпуса. Если что-то выходит из строя, то меняют элемент целиком. Гарантия на отопительный модуль составляет 5 лет.

Значительно более сложный элемент – инверторный блок управления. На практике нашего интернет-магазина их никогда не чинили, АСЦ их всегда списывал. То есть они либо работают исправно и замечательно, либо перестают работать вообще, промежуточных значений как таковых нет. Гарантия на него составляет 3 года.

Сам конвектор не требует никаких профилактических мер по отношению к себе, стоит себе и всё. После длительного простоя на нагревательном элементе скопится пыль, которая при первом включении сгорит, будет специфичный запах, но через 20-30 минут всё выветрится.

Если вдруг что-то случается с обогревателем, вы не лишаетесь системы отопления целиком: теряется конкретное звено, а всё остальное продолжает работать как следует. Вопрос замены решается очень быстро легко. То есть не будет никаких вопросов по вскрытию ниш, нигде не нужно откручивать плинтус и снимать чистовое покрытие, чтобы добраться до какой-нибудь трубы, перекрывать систему или ещё чего-нибудь.

Мы, например, полностью ведём человека с момента расчёта отопления до покупки и внедрения этой системы, весь гарантийный и пост-гарантийный период. За 3 года, что существует инверторная система отопления, гарантийных случаев на самой надёжной линейке Electrolux Rapid было в рамках домов было не больше не пяти.

Управление системой:

Можно управлять как с каждого обогревателя в отдельности, непосредственно подойдя к нему и задав необходимые настройки. Можно управлять при помощи смартфона, подключив каждый обогреватель к Wi-Fi. Можно даже для них использовать комнатные термостаты, которые будут снимать температуру воздуха в месте их установки.

Демонстрацию Wi-Fi управления можно посмотреть здесь.

Есть также возможность как по Wi-Fi, так и в ручном режиме запрограммировать конвекторы на работу по дням недели. Потенциально должен появиться функционал запуска конвекторов согласно их приоритетности: это будет актуально для тех случаев, когда есть лимит по электроэнергии. На мой взгляд – такая себе опция, так как находиться с пониманием того, что у тебя в целом не хватает электроэнергии…

Можно вручную и по вай-фай задавать мощность каждого обогревателя – всё тот же шаг в 20%. Следующее развитие отопления дома конвекторами будет заключаться в увеличении количества шагов мощности, их будет уже не пять, а десять.



Итоги:

Отопление дома конвекторами – удачное и хорошее решение. Оно лучше, чем электрический котёл. На этапе проводки нужно лишь позаботиться о прокладке проводов к нужному месту и предусмотреть отдельный автомат на каждый конвектор. Несмотря на то, что конвектор инверторный, его пиковая мощность остаётся по-прежнему высокой. Можно заказать расчёт отопления дома конвекторами у нас.

Отопление дома конвекторами: виды, плюсы, минусы, расходы

Условно системы отопления можно разделить на радиаторные, конвекторные и теплый пол. Сегодня поговорим о том, как и при помощи каких приборов можно организовать отопление дома конвекторами.

Синонимы: конвекторный обогреватель, конвектор, конвективный обогреватель, конвекционный обогреватель.

Принцип работы, плюсы и минусы

Работа большей части обогревательных устройств основана на принципе конвекции. Это явление проявляется в движении нагретого воздуха вверх, холодного вниз. Конвекторное отопление и конвекторы как раз и используют этот физический закон.

Принцип работы конвекторов любого типа

В обогревателе стоит нагревательный элемент с большой площадью теплообмена. Снизу к нему подходит холодный воздух, проходя через нагреватель он прогревается и поднимается к потолку, вытесняя более холодный. Вот таким образом и происходит распределение тепла.

Плюсы отопления дома конвекторами:

• Так как работа основана на физическом законе, движение воздуха не зависит от каких-либо факторов. Работает нагреватель — тепло разносится.
• Бесшумная работа. Если не включать вентилятор (встраивается для более активного прогрева), шума нет вообще никакого.
• Быстрый выход в рабочий режим: включили, прошло пару минут, и конвектор уже греет воздух.
• Быстро нагревается и остывает, что позволяет поддерживать почти идеальный температурный фон (в моделях с термостатом).

Если сравнивать конвекторы и масляные радиаторы, то лучше — конвекторы. В случае с масляным радиатором, тепло только возле него. Может быть даже жарко, а на расстоянии метр-два уже холодно. Конвектор, за счет того, что «гоняет» воздух, распределяет тепло более равномерно. Так что если не знаете, что выбрать масляный радиатор или конвектор — берите второй. Более комфортно. И еще  — отопление конвекторами дома или квартиры более экономно. По сравнению с теми же маслеными радиаторами экономия составит 20-30%.

Безусловно, отопление дома конвекторами имеет и недостатки. С ними разберемся подробнее — чтобы не было неожиданностей.

В общем, отопление квартиры, дачи или дома конвекторами — неидеальное решение, но приемлемое. С их помощью можно обеспечить комфортное проживание зимой для любых условий и помещений, но счета за электричество будут немалые. И еще один момент — выделенная на дом или квартиру мощности должно быть на 20-30% больше, чем суммарная мощность электрических обогревателей. Иначе из-за перегрузок будет срабатывать защита.

Виды конвекторных обогревателей

Конвекторы для обогрева помещений могут быть частью водяного отопления, а могут быть отдельными отопительными приборами. Перед тем как выбрать конвектор, надо ознакомиться с их свойствами и особенностями хотя бы в общих чертах. Так выбор будет осознанным и, скорее всего, вы его сделаете правильно.

Чем хорошо конвекционное отопление — в любой момент можно добавить источников тепла или поменять их положение

Для водяного отопления

Конвекторы для водяного отопления отличаются от радиаторов намного большей теплоизлучающей поверхностью. Обычно на трубу с теплоносителем закрепляются дополнительные пластины (ребра). Эти ребра также нагреваются, а проходящий воздух отбирает это тепло. За счет этого ускоряется нагрев. Именно по большой площади теплообменника и отличают отопление дома конвекторами от радиаторного, хотя деление это в большей степени условно.

Для более привлекательного внешнего вида, конструкция из трубы с пластинами закрывается металлическим кожухом или декоративной решеткой. Не слишком привлекательное внешне устройство, но, за счет ребер и конвекции эффективно передает тепло.

По способу установки есть следующие виды водяных конвекторов для отопления дома или квартиры:

• Встраиваемые в пол. Идеальный вариант, если вам надо обогреть панорамное окно (называют еще французское остекление), стеклянные двери, ведущие на террасу, балкон, в сад. Декоративная решетка, прикрывающая прибор находится на одном уровне с напольным покрытием, поток воздуха направлен на стекло, предупреждая его обмерзание. Недостатки — сложность монтажа. Сделать это можно только на стадии капитального ремонта. Причем придется либо делать углубление под корпус, что не всегда возможно, либо поднимать пол. Оба решения дорогостоящие.

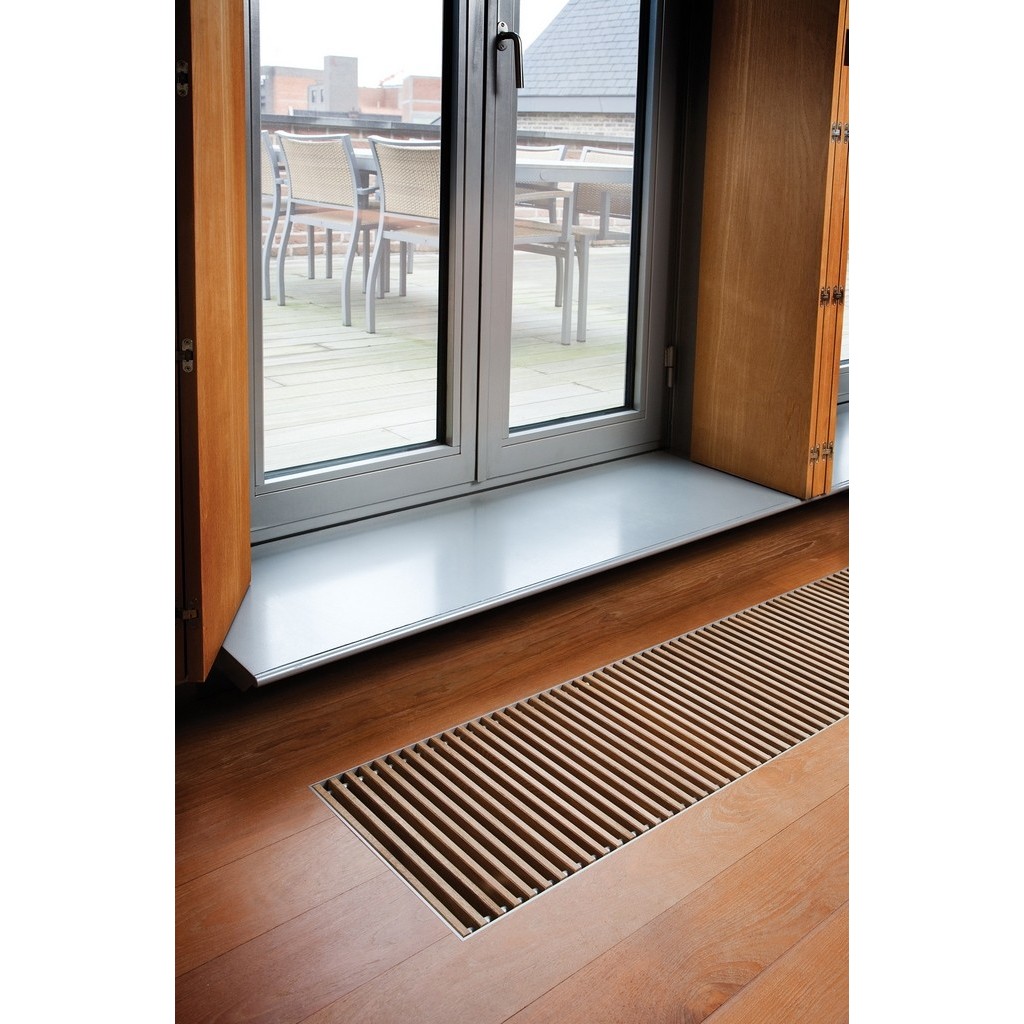

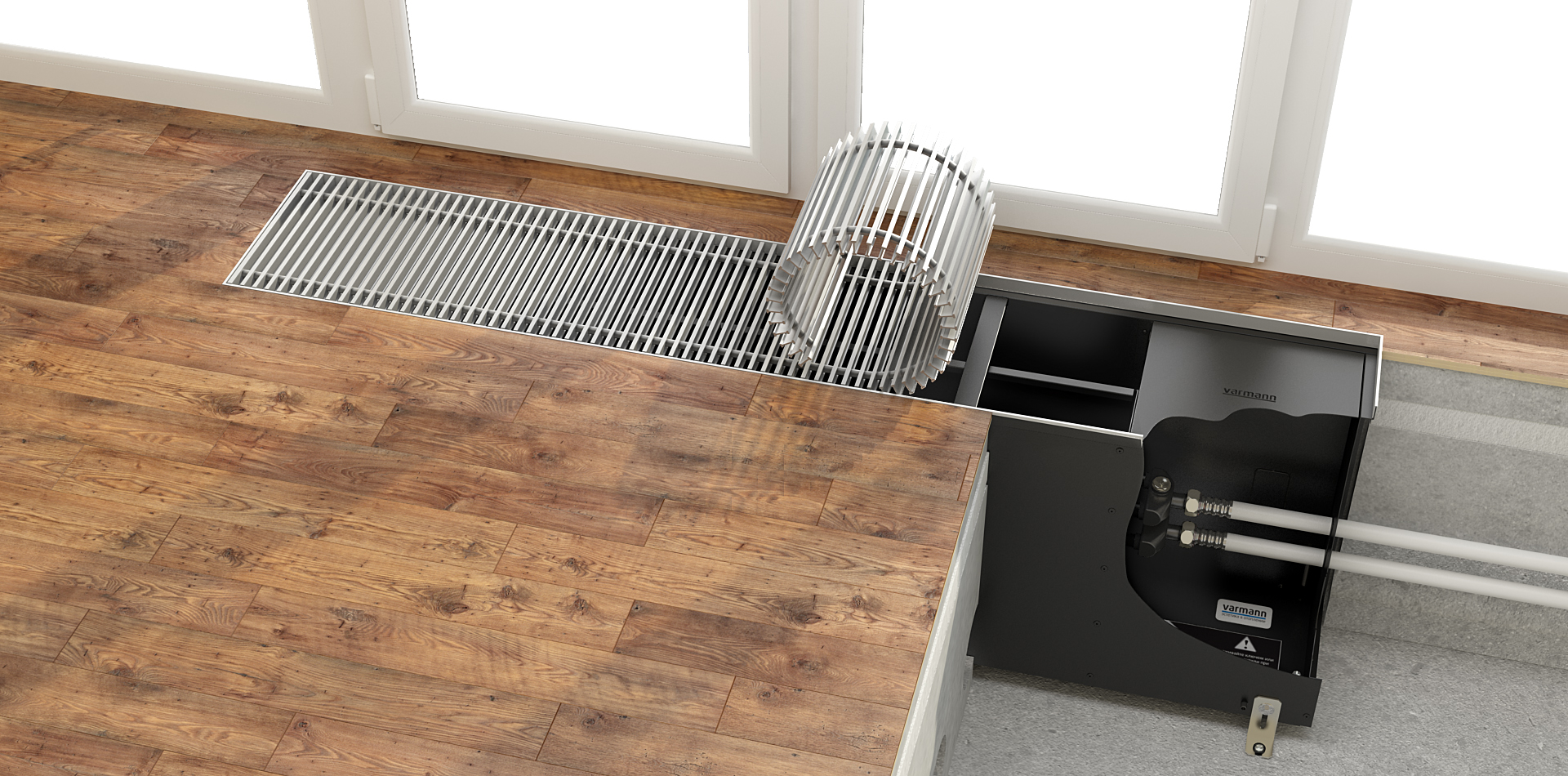

  Встраиваемые в пол конвекторы для водяного отопления

• Настенные. Один из видов — металлические радиаторы.  В них конвекционная составляющая переноса тепла очень высока, хоть и называются они радиаторами. Более дешевый вариант по сравнению с любыми другими радиаторами, но и чаще подлежит замене (металл используется черный, а он быстро разрушается).

  Металлические радиаторы работают по принципу конвекции

• Напольные радиаторы. Эти модели могут стоять не только у стены. Такие модели конвекторов можно выбрать, если вам необходимо обогревать стеклянную стену, большое окно от пола для потолка. Их ставят и если несущая способность материала, из которого сложена стена, не выдерживает больших статических нагрузок (гипсокартонные перегородки, например). Внешне мало отличаются от настенных, кроме того, что стоят на ножках. Есть дизайнерские модели, которые могут быть даже в виде скамейки или стола.
  Модели для напольного монтажа часто имеют небольшую высоту

• Греющий плинтус. Это одна из разновидностей водяных конвекторов, которая отличается малой высотой — до 12-15 см и глубиной — около 5 см. Представляет собой медные трубы с оребрением, прикрытые специальными пластиковыми кожухами, которые очень напоминают плинтуса. Система набирается из небольших секций, соединенных между собой трубами. Монтируется в месте примыкания пола и стен по периметру помещения — как раз там где обычно располагается плинтус. Из-за внешнего вида называется «плинтусное отопление». Если вы не хотите чтобы отопление конвекторами портило дизайн, обратите внимание на плинтусные конвекторы.

Водяной теплый плинтус

В нашей стране конвекторы в водяной системе отопления увидишь нечасто. Привыкли мы больше доверять более надежным металлам: чугуну, нержавейке и т.д. Хотя при желании можно найти и медные модели, которые будут служить долго. Но тут уже останавливает цена — слишком уж высока. Да и разница в ощущениях есть — отопление дома конвекторами не для всех комфортно, так как создает ощущение сквозняка.

Электрические конвекторы

Если вкладывать много денег в систему водяного отопления нет желания или возможности, отопление дома конвекторами можно сделать на основе электрических моделей. Это самостоятельные отопительные приборы, которые могут быть как дополнительным, так и основным источником тепла. Бывают электрические конвекторы с различными способами установки:

Отопление дома конвекторами, работающими от электричества хорошо тем, что не требует серьезного монтажа. Эти устройства весят немного, большой нагрузки на стены не создают. Нужны всего два-три крюка (в зависимости от размера), на которые они навешиваются и рядом расположенная розетка. И все, можно включать и греться. Еще один плюс — выход из строя одного из элементов (кроме электропитания, конечно) не наносит вреда всем остальным. Нерабочий конвектор заменить — дело пары минут, если он у вас есть в запасе, или пары часов, если надо ехать покупать.

Ну а минусы электрических конвекторов следующие:

В общем, отопление дома конвекторами в местах, где перебои с электричеством явление редкое — это неплохой вариант, не требующий больших затрат на устройство и установку обогревателей. Но он затратен с точки зрения ежемесячных расходов.

Газовые конвекторные обогреватели

Если не знаете, как сделать так, чтобы отопление дома конвекторами было экономным, рассмотрите газовые конвекторы. Это небольшие приборы, которые могут работать от природного или сжиженного газа. Газ является самым дешевым топливом на сегодня, так что и отопление газовыми конвекторами — одно из самых экономных.

Сделать отопление конвекторами парапетного типа проще всего

Устройство газовых конвекторов простое и эффективное, КПД в среднем — 85%. Газ сжигается в теплообменнике (стальной или чугунный), тепло распространяется либо за счет естественных процессов, либо за счет работы встроенного вентилятора. Продукты сгорания выводятся через трубу на улицу. По способу отвода газов, это оборудование бывает:

Если вы хотите сделать отопление дома конвекторами на газе, надо определиться с типом отведения дыма. Меньше хлопот при установке парапетных моделей. Но, при работе в морозы, коаксиал часто обмерзает, так что забор воздуха и отведение газов прекращается, что приводит к останову отопления (срабатывает автоматика). Если это происходит днем — не проблема почистить трубу от наледи, но ночью выходить на улицу в мороз — не слишком приятная затея.

Еще один минус — в коаксиал при сильном ветре попадает слишком сильный поток воздуха, который может задуть пламя горелки. С этим явлением довольно успешно борются при помощи защитных решеток, но все равно, при определенном направлении, ветер, случается, гасит пламя.

Теплообменник, в котором сгорает газ и который нагревает воздух

С установкой газового конвектора каминного типа сложностей больше: надо установить дымоход, обеспечить приток воздуха для горения. Зато работают такие устройства стабильнее и любые морозы им не страшны. Минус — если надо сделать отопление конвекторами всего дома и в каждом помещении поставить по агрегату, придется ставить для каждого дымоход. Или продумывать систему так, чтобы многоканальный дымоход был в центре, а к нему подключались каминные конвектора. Это тоже совсем не просто, но затрат и хлопот меньше. В любом случае отопление дома конвекторами на газе намного более экономичное, чем электрическими моделями.

Стерлингхит

Конвектор Radiation

Sterling Конвекторы предназначены для установки как принудительного водяного, так и двухтрубного парового отопления с нагревательными элементами легкой конструкции из цветных металлов. Они доступны в (7) основных типах для удовлетворения широкого спектра применений в отоплении в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других строениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный.

Разработанные для максимальной гибкости монтажа, конвекторы Sterling доступны в отдельно стоящих, полуутопленных, настенных и полностью утопленных моделях. Корпуса изготовлены из толстостенной стали и покрыты грунтовкой, пригодной для покраски в полевых условиях, или окрашены в любой из декоративных цветов из таблицы Sterling Color Chart.

Тип FS-A/FSG-A:

Свободностоящий шкаф типа FS-A предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус FS-A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).



Тип W-A:

Конвектор W-A представляет собой полностью открытый настенный блок с плоской верхней частью. Выпускная решетка находится на лицевой стороне корпуса. Передняя часть корпуса оборачивается вокруг устройства и крепится к боковым сторонам шкафа зажимами. Вход воздуха осуществляется через открытое дно корпуса агрегата.



Тип SR-A/SRG-A Полувстраиваемый:

Конструкция шкафа аналогична модели FS-A. Корпус выступает на расстоянии всего 2 1/4 дюйма от стены. Полный блок включает в себя корпус, переднюю панель с выпускной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Агрегат может быть оснащен встроенной входной решеткой. , (СРГ-А).



Тип PW-A/PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой для выпуска воздуха венецианского типа, стандартный для настенного монтажа, как показано на рисунке. Шкаф выдвигается всего на 2 1/4 дюйма от стены. Передняя часть корпуса крепится и привинчивается к скобам на облицовке блока, установленной в нише стены. Вход воздуха осуществляется через открытую нижнюю часть блока (PW-A). Блок может быть оснащен встроенной решеткой на входе, ( ПРГ-А).



Тип SF-A/SFG-A:

Отдельностоящий корпус типа SFA предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус SF A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть оснащен встроенной решеткой на входе (SFG-A).



Тип SW-A:

Эта модель представляет собой полностью открытую настенную подвеску с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к боковым сторонам с помощью зажимов. Вход воздуха осуществляется через открытую нижнюю часть блока. Наклон вершины 30°. Проконсультируйтесь с заводом-изготовителем о наличии из нержавеющей стали.



Тип RF-A/FRG-A и FWG-A:

Предназначен для полного утопления в стене. Металлическая передняя часть с фланцевым краем содержит выпускную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть оснащен встроенной решеткой на входе (показан RFG-A). Блок ТИПА FWG-A аналогичен, но для настенного монтажа со встроенной воздухозаборной решеткой. Все блоки выступают на 13/16 дюйма от стены. Обратитесь к производителю за информацией о наличии моделей FWG-A из нержавеющей стали.



Конвекторные обогреватели – Полное руководство

В офисах, гостиницах, школах, магазинах розничной торговли, спортивных сооружениях и других типах зданий обычно есть помещения, которые можно эффективно обогревать с помощью обогревателей, таких как конвекторы, потолочные лучистые панели или инфракрасные излучающие обогреватели.

В этих случаях «внешний вид» нагревателя так же важен, как и его характеристики. При правильном сочетании настройки и производительности конвекторы могут стать идеальным решением для зданий со сложными потребностями в отоплении.


Что такое конвекторный обогреватель?

Конвекторные обогреватели, также называемые конвекционными обогревателями или просто конвекторами , представляют собой обогреватели без вентилятора, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое помещение, что делает их намного тише, чем тепловентиляторы. Без использования вентилятора для нагнетания воздуха конвектор является отличным выбором для сведения к минимуму циркуляции пыли и пыльцы, что обеспечивает лучшую рабочую среду.

Архитекторы тратят бессчетное количество часов на проектирование интерьеров, создавая желаемую атмосферу в этих помещениях. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияет на атмосферу в вестибюле отеля или зале заседаний офиса. Следовательно, нагревательные элементы должны «гармонировать» или «дополнять» окружающую их среду.

В то же время, эти устройства должны помочь архитекторам и инженерам решить такие проблемы отопления, как противодействие холодным сквознякам возле окон, уменьшение образования конденсата на стекле и помощь в дестратификации воздуха в помещении.

Принимая во внимание все эти факторы, не существует универсального решения для обогрева любого здания. Скорее, архитекторы и инженеры должны решать свои проблемы с отоплением с помощью настраиваемых решений, чтобы обеспечить оптимальную экономическую эффективность и общую функциональность. 9№ 0005

Конвекторы идеально подходят для помещений с большими пролетами окон, таких как офисы, школы и холлы гостиниц. Конвекторы, обычно устанавливаемые на уровне пола на наружных стенах и под окнами, обеспечивают движение воздуха вверх, чтобы противодействовать холодным нисходящим потокам и минимизировать образование конденсата.

Доступные в различных размерах, конфигурациях и цветах, конвекторы также отличаются разнообразием дизайна и монтажа. Архитекторы и инженеры могут использовать настраиваемые функции для разработки конвекторов, соответствующих спецификациям проекта, а также для решения проблем с отоплением без лишних затрат энергии и пространства. Доступны модели, которые можно разместить в траншее, в специальных корпусах или установить другими способами.

Конвекторы имеют широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до управления кремниевыми выпрямителями (SCR), которые можно интегрировать в системы управления зданием (BMS).



Как работает конвектор?

Благодаря природному явлению, известному как «конвекция», воздух внутри конвектора нагревается, становясь менее плотным, чем окружающий холодный воздух, что позволяет ему подниматься за счет плавучести. По мере того, как нагретый воздух поднимается вверх, более холодный воздух на полу втягивается в конвектор, создавая постоянный поток. При размещении конвекторов под окном нагретый воздух поднимается вверх и блокирует нисходящий поток холодного воздуха, создавая воздушную завесу с подогревом.

Все конвекторы содержат два компонента, которые вместе обеспечивают безопасную подачу нагретого воздуха в помещение: элемент и ограничитель перегрева.

Элемент преобразует электрическую энергию в тепловую, пропуская электрический ток через специально разработанный провод сопротивления. Элементы, используемые в конвекторах, имеют металлическую оболочку и состоят из спирально намотанной проволоки сопротивления, заключенной в изолирующий порошок (оксид магния, MgO), заключенный в металлическую оболочку.

Ребра добавляются к стержню элемента для улучшения теплопередачи за счет создания эффекта дымохода, направляя поток воздуха на элемент, а большая поверхность ребра нагревает воздух, проходящий через блок. Большинство конвекторов имеют алюминиевые ребра, прикрепленные к стержню под давлением. Тем не менее, сверхмощные и взрывозащищенные конвекторы имеют специальные стальные ребра, припаянные к стержню, чтобы лучше справляться с более высокими требованиями.

Пределы перегрева — это датчики температуры, расположенные на элементе или рядом с ним, которые прерывают подачу электричества к элементу в случае возникновения аномально горячего состояния. В конвекторах устройство ограничения перегрева чаще всего активируется, когда входное или выходное отверстие для воздуха заблокировано драпировкой или мебелью, вызывая накопление тепла.



Использование конвектора:  Когда, где и как

Конвекторы обычно устанавливаются по периметру помещений, чтобы блокировать нисходящие потоки воздуха, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и компенсировать потери при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься от верхней части устройства и блокируя холодный «поток вниз».

Конвекторы втягивают более холодный воздух с пола, нагревают его, а затем выпускают к потолку, где он охлаждается, опускаясь обратно на пол для завершения цикла. Этот циклический или вращающийся эффект лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов. №

Для эффективного обогрева зданий с большими площадями многоэтажных окон на каждом уровне этажа может быть установлена ​​вторая серия конвекторов для предотвращения каскадного эффекта нисходящей тяги. В то время как восходящий нагретый воздух блокирует нисходящий поток, он также обеспечивает теплую воздушную завесу, которая действует как буфер для предотвращения потери тепла из помещения на холодную стену.

Для хорошо изолированных зданий с небольшим количеством стекла может быть достаточно использования более компактных конвекторов. Эти обогреватели будут устанавливаться только под окном, что позволит установить меньшее количество обогревателей и снизить первоначальные затраты. Однако эти блоки по-прежнему будут выполнять двойную функцию противодействия нисходящему потоку и эффекту передачи.

Теплое место работы

Коммерческие здания охватывают весь спектр от больниц и домов престарелых до школ, отелей и розничных магазинов. Чтобы приспособиться к очень разным средам на этих объектах, многие производители конвекторов предлагают различные стили и конфигурации, включая:

• Конвекторы с фронтальным и нижним подводом воздуха
• Встраиваемые шкафные конвекторы
• Подоконники
• Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать или дополнять большинство внутренних помещений

Как и в жилых помещениях, конвекторы в коммерческих помещениях следует устанавливать на наружной стене. В отдельных офисных или конференц-залах оптимальным выбором являются прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы на подоконниках. Декор помещения, а также его теплопотери определяют, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки прочных плинтусов, промышленных конвекторов с защитой от сквозняков или подоконников, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для находящихся рядом людей.

Использование конвекторов в вестибюлях аналогично использованию в больших офисах открытого типа, за исключением того, что необходимо учитывать тот факт, что в вестибюлях люди больше перемещаются. Точно так же в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое окно и предотвращения образования влаги в верхней части окна, не может быть получено за счет конвекции на уровне пола. оборудование одно. В этих случаях конвекторы, установленные на подоконнике или пьедестале, установленные на уровне пола, работающие в сочетании с конвекторами, установленными примерно через каждые 10-15 футов вверх по окну, обеспечат достаточно нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии остекления от пола до потолка следует рассмотреть возможность использования напольных конвекторов.

Уютный дом

Поскольку конвекторы не имеют движущихся частей и используют естественный, а не принудительный поток воздуха, они идеально подходят для тихих жилых помещений. Это включает в себя спальни и домашние офисы, где конвекторы могут быть установлены вдоль наружных стен под окнами для обеспечения бесшумного, мягкого тепла.

Однако при установке конвектора проектировщики и инженеры должны обеспечить достаточное пространство на стене для размещения мебели и драпировок, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей. Конвекторы с электронными водяными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской комнаты.

Для подвальных помещений стандартные конвекторы следует устанавливать вдоль надземных стен для устранения холодного нисходящего потока, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько обогревателей меньшего размера обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если площадь занята лишь изредка, переносные плинтусы могут быть лучшим выбором. Отопление подвала имеет дополнительное преимущество, так как нагревает пол в комнатах выше, повышая уровень комфорта на первом этаже.

In du Strial, No-Hassle Heat

Фабрикам, складам, спортивным комплексам и подобным объектам требуются обогреватели, способные выдерживать большие нагрузки, но при этом исправно функционировать при минимальном техническом обслуживании. №

Для туалетов, столовых, небольших и средних мастерских и сборочных зон с низкими и средними потолками конвекторы высокой мощности с наклонным верхом или шкафного типа обеспечивают равномерный нагрев, но при этом сконструированы так, чтобы выдерживать обычные повседневные промышленные нагрузки. 9№ 0005

Используемые на наружных стенах конвекторы со скошенной конструкцией не позволяют использовать их в качестве полок или табуреток. Корпусные конвекторы могут быть встраиваемыми, когда пространство ограничено, а стена, в которую встраивается обогреватель, не является наружной стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребность в отоплении практически любого здания без ущерба для эстетики или эффективности. Легко настраиваемые конвекционные решения, изготавливаемые на заказ, позволяют проектировщикам и инженерам интегрировать обогреватели в свои конструкции, не тратя энергию и бюджет.



Рекомендации по применению в жилых помещениях

Поскольку конвекторы не имеют движущихся частей и используют естественный воздушный поток, а не принудительный, они идеально подходят для помещений, где шум движения воздуха, связанный с нагнетаемым вентилятором нагревом, нежелателен. Это включает в себя спальни и домашние офисы, где конвекторы могут быть установлены вдоль наружных стен под окнами для обеспечения тихого, мягкого тепла.

Однако после установки конвектора необходимо следить за тем, чтобы на стене оставалось достаточно места для размещения мебели и драпировки. Кроме того, необходимо учитывать расположение электрических розеток. 9№ 0005

Конвекторы с электронными водяными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их хорошим выбором для детской или детской комнаты.

Для подвалов стандартные конвекторы следует устанавливать вдоль надземных стен для устранения холодного нисходящего потока, а также под окнами других стен.

Подвалы с внутренними перегородками должны быть оборудованы обогревателем и термостатом в каждой зоне. В больших открытых подвалах несколько обогревателей меньшего размера обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель. Если площадь занята лишь изредка, переносные плинтусы могут быть лучшим выбором. Отопление подвала имеет дополнительное преимущество, так как нагревает пол в комнатах выше, повышая уровень комфорта на первом этаже.

Соображения по коммерческому применению

Коммерческие здания охватывают всю гамму от больниц и домов престарелых до школ, отелей и розничных магазинов. Чтобы приспособиться к очень разным условиям на этих объектах, многие производители конвекторов предлагают различные стили и конфигурации.

Среди них конвекторы с фронтальным и нижним подводом воздуха, встраиваемые конвекторы для шкафов, конвекторы для подоконников и архитектурные конвекторы, которые имеют элементы дизайна, которые помогают им гармонировать или дополнять большинство внутренних помещений.

Как и в жилых помещениях, конвективный обогреватель в коммерческих помещениях должен быть установлен на наружной стене. Эстетика передних конвекторов, установленных на уровне пола, должна быть сопоставлена ​​со способностью чистящего оборудования проникать под нижние конвекторы, установленные на несколько дюймов выше пола, с меньшим повреждением нагревателя. Решением могут стать встраиваемые шкафы или коммерческие конвекторы на подоконниках специального назначения. №

В отдельных офисах или конференц-залах лучшим выбором являются прочные плинтусы, конвекторы с защитой от сквозняков или конвекторы для коммерческих помещений. Декор помещения, а также его теплопотери должны использоваться, чтобы определить, какой стиль лучше всего подходит для применения. При наличии стекла от пола до потолка следует рассмотреть конвекторы на пьедестале.

Большие открытые многоместные офисы по периметру идеально подходят для использования с прочными плинтусами, конвекторами для защиты от сквозняков или подоконников, а также архитектурными конвекторами, если площадь окна не достигает пола. Размещение конвектора по всей длине наружной стены исключает дискомфорт от эффекта холодной стены для находящихся рядом людей. Как и в случае с отдельными офисами, при наличии остекления от пола до потолка следует рассмотреть конвекторы на пьедестале.

Использование конвекторов в холлах будет таким же, как и в больших открытых офисах выше, за исключением того, что необходимо учитывать тот факт, что люди, как правило, больше двигаются в холлах. Знание ожидаемых схем движения важно при размещении нагревателя, особенно в конце цоколя, если присутствует остекление от пола до потолка и рассматриваются пьедесталные конвекторы. Вестибюли с многоэтажными окнами и атриумы представляют собой уникальное применение конвективных обогревателей.

Количество нагретого воздуха, необходимое для блокирования нисходящего потока из этого большого окна и предотвращения образования влаги в верхней части окна, не может быть получено только с помощью конвекционного оборудования на уровне пола. В этих случаях конвекторы на подоконнике или на пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10–15 футов (3–4,5 м) вверх по окну, обеспечат достаточное количество нагретого воздуха.

Архитектурные конвекторы имеют прорези в нижней части корпуса для забора воздуха, а не большие отверстия большинства коммерческих конвекторов. Эти щели имеют законченный вид, если смотреть с уровня пола. Встраиваемые или накладные корпусные конвекторы, а также конвекторы с наклонным верхом хорошо подходят для использования в коридорах, кафетериях и туалетах благодаря их прочной конструкции. Утопленный монтаж также важен в местах с ограниченным пространством.

Соображения для промышленного применения

Фабрикам, складам, спортивным комплексам и подобным объектам требуются обогреватели, которые могут выдерживать большие нагрузки, но при этом функционировать должным образом, не требуя особого обслуживания. №

Для туалетов, столовых, небольших и средних мастерских и сборочных зон с низкими и средними потолками конвекторы высокой мощности с наклонным верхом или шкафного типа обеспечивают равномерный нагрев, но при этом сконструированы так, чтобы выдерживать обычные повседневные промышленные нагрузки. 9№ 0005

Используемые на наружных стенах конвекторы с наклонной поверхностью не позволяют использовать их в качестве полок или табуреток. Корпусные конвекторы можно встраивать в тех случаях, когда пространство ограничено, а стена, в которую встраивается нагреватель, не является внешней стеной.

В некоторых промышленных применениях возможно присутствие опасных газов. Для этих целей лучше подходят взрывозащищенные конвекторы.

Термостат и управление

В дополнение к определению соответствующего типа конвектора для использования в приложениях, инженеры и подрядчики также должны учитывать тип используемого термостата. Термостаты бывают встроенными или выносными.

Встроенные термостаты монтируются на нагревателе на заводе или в полевых условиях и не требуют внешней проводки управления, что снижает затраты на установку. Однако, поскольку встроенные термостаты находятся на нагревателях, установленных на уровне пола или рядом с ним, их лучше всего использовать в помещениях, которые обычно не заняты или не требуют строгого контроля температуры.

Выносные термостаты могут быть расположены в отапливаемой зоне, что требует дополнительных затрат на прокладку проводки между обогревателем и термостатом.

Их расположение в проектируемом отапливаемом помещении делает их наиболее подходящими для зон, требующих более высокой точности регулирования или обычно занятых.

Не устанавливайте термостаты на наружных стенах, в месте прямого выхода обогревателя, над любыми устройствами, производящими тепло (кофейные станции, копировальные машины или механизмы, или слишком далеко от обогревателя.

Инструкции по управлению

Конвекторы могут управляться индивидуально с помощью встроенного термостата, в группах с помощью системы автоматизации здания или любым количеством вариантов между ними. При определении системы управления учитывают требуемую степень точности, а также параметры проектируемого пространства. Цепи управления конвектором имеют либо низкое напряжение (24 В переменного тока), либо линейное напряжение (обычно напряжение питания нагревателя).

Общепринятое практическое правило заключается в том, что электронные или ртутные термостаты на 24 В переменного тока более точны, чем стандартные биметаллические регуляторы сетевого напряжения. Лучше всего расположить в центре отапливаемого помещения, но помните о расстоянии между нагревателями и термостатом. Если термостат расположен слишком далеко от нагревателей или в одном конце длинной узкой комнаты, это приведет к перегреву и недогреву карманов в расчетном пространстве.

Выключатель-разъединитель

Основное назначение выключателя-разъединителя состоит в том, чтобы полностью отключить нагреватель и обеспечить дополнительный уровень безопасности от поражения электрическим током и травм для персонала, работающего с нагревателем.

Выключатель размыкает (отключает) источники электропитания установки. Выключатель(и) отключения может быть расположен на обогревателе или в удаленном месте.

Примечание. На обогреватель может подаваться более одного источника электроэнергии (т. е. отдельная цепь управления), поэтому может потребоваться более одного выключателя, чтобы полностью отключить обогреватель от электропитания.

Силовое реле

Силовые реле используются для управления электрическими нагрузками, мощность которых может превышать номинал термостата. Нагреватели с напряжением питания более 277 В переменного тока, нагреватели с номинальной силой тока, превышающей номинал термостата, или нагреватели, где требуется регулирование низкого напряжения, используют силовые реле для управления подачей питания на нагреватель.

В большинстве случаев силовые реле, используемые в конвективных нагревателях, представляют собой однополюсные однопозиционные устройства с контактами, рассчитанными на 600 В переменного тока, и удерживающей катушкой, рассчитанной на напряжение от 24 до 277 В переменного тока.

Удерживающая катушка обычно управляется термостатом, системой автоматизации здания или другим устройством управления.

Реле трансформатора

выше номинала термостата. Но они обычно используются, когда требуется бесшумная работа и контроль низкого напряжения.

Эти реле представляют собой комбинацию реле тока и питания 24-вольтового трансформатора. Между замыканием термостата и замыканием контактов реле существует временная задержка примерно от 45 до 60 секунд.

Преимуществом трансформаторных реле является их тихая работа и то, что требуется только одно устройство. Однако есть два заметных недостатка.

Во-первых, один термостат может управлять более чем одним реле, но, поскольку каждое из них получает питание от предыдущего реле, временные задержки складываются от реле к реле. Во-вторых, из-за малой мощности трансформатора (ВА) расстояние между мощностью трансформатора и термостатом ограничено (максимальное рекомендуемое расстояние = 25 футов, 7,6 м).

Реле трансформатора нельзя использовать на трехфазных нагревателях.

Бесконечное управление (SCR)

Когда для управления конвекторами используются термостаты или комбинации термостатических реле (силовых или трансформаторных), температура в помещении поддерживается за счет включения нагревательного элемента на полную мощность до тех пор, пока термостат не будет удовлетворен, а затем на полную мощность до тех пор, пока термостат снова не сработает. требует тепла. Это приводит к некоторому перегреву и недогреву.

Для более точного управления конвекторы могут использовать SCR (в основном электронные переключатели) для поддержания температуры в помещении путем модуляции элемента в диапазоне от нуля до ста процентов. Этот метод позволяет нагревателю подавать только то количество тепла, которое необходимо для поддержания в помещении температуры, выбранной на термостате. Тиристоры выделяют достаточное количество тепла и поэтому устанавливаются на радиаторах. Из-за размеров радиаторов они поставляются только в контрольных секциях подоконной линии, пьедестала и архитектурных конвекторов.

Электронный термостат специального назначения (выносной/встроенный) обычно используется для управления SCR, поставляемыми с этими нагревателями. Если для регулирования температуры в помещении используется стандартный модулирующий контроллер, доступен интерфейс.

Системы управления

Система управления в ее самой простой форме может содержать только одно устройство, такое как термостат, разъединитель, силовое реле или реле трансформатора.
