Как правильно спланировать разводку электрики в одноэтажном доме

Жизнь современного человека стала полностью зависима от коммуникаций, которые окружают его дома или на работе – электричество, отопление, канализация и водоснабжение. К новому виду коммуникаций относятся интернет, без которого сегодня почти никто не обходится.

Одним из этапов планирования частного дома является составление схемы электропроводки. Она почти ничем не отличается от разводки проводов в квартире, только в доме их больше, и подключение идет не от распределительного щитка, как в высотном здании, а непосредственно от столба линии электропередач.

На схему электропроводки влияют 2 фактора:

Мощность и количество всех электроприборов, которые предполагаются для установки в доме.
План всего здания.

Так как обеспечение одноэтажного дома электричеством, работа очень ответственная, то и ошибок при составлении схемы не должно быть. Они в дальнейшем могут стать причиной поломки электроприборов или пожара.Кроме этого, правильно спланированная схема позволит грамотно составить смету и провести разводку электрики в одноэтажном доме с учетом всех его комнат, подсобных помещений, и наружного освещения.

Вводный кабель

Одним из главных нюансов, с чего необходимо начинать планировать электропроводку, это определение, какого сечения должен быть вводный кабель. Если для квартиры достаточно 4-6 мм2, то в одноэтажном доме нагрузка на всю систему намного выше, поэтому может потребоваться кабель с поперечным сечением не менее 10 мм2.Важно помнить: для однофазной электросети используется трехжильный кабель, тогда как для трехфазного кабеля – пятижильный с обязательным заземлением одной жилы с предназначенной для этого клеммой на вводном щитке.

С чего начать?

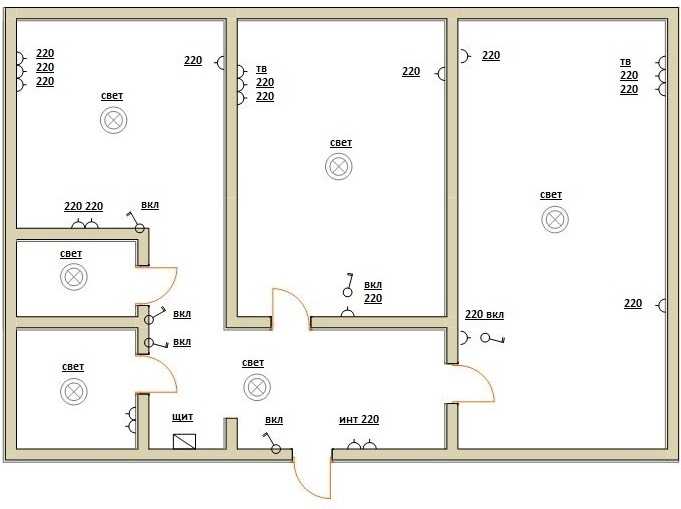

Любая схема проводки начинается с плана здания и определения количества бытовых приборов, которые предполагается в нем использовать. Так, если отопление будет электрическое, то потребуется схема, предусматривающая подобные нагрузки на сеть, если будут применяться только обычные электроприборы, то схема будет выглядеть по-другому.

Взяв подробный план одноэтажного дома, нужно:

Указать в каждом помещении, какие бытовые приборы там будут использоваться, например, кондиционер, электрокамин, телевизор и другие.

Ванная комната так же требует тщательной прорисовки схемы, ведь именно там устанавливается бойлер, стиральная машинка, другие бытовые и осветительные приборы.
То же касается кухни и всех подсобных помещений, например гардеробной, где требуется специальная подсветка.

Обязательно необходимо составить список всех приборов, которыми будут пользоваться в доме.Следующий этап – это “расстановка” мебели на плане. Это необходимо для того, чтобы заранее определить, где будут розетки и как распределять бытовую и осветительную технику. Так же заранее прорисовываются выключатели.

Чаще всего они находятся на стене возле двери, но могут быть и другие варианты.

Дальнейший этап – это изображение проводов к светильникам. Например, если это будет люстра, то должен быть прорисованы 2 линии – первая соединяет боковые стороны потолка посередине, а вторая – его продольные стороны. Точка их пересечения на потолке – это и есть место, где будет висеть люстра.Для точечного освещения требуется другой подход, поэтому лучше заранее продумать, как будут освещаться не только жилые комнаты, но и подсобные помещения и двор. Все точки, обозначенные на схеме, будут окончанием ветки в каждом конкретном помещении. Начальной из них является счетчик.

Важно помнить: лучше проконсультироваться с дизайнером, который поможет грамотно расставить и разместить все осветительные природы с учетом естественного освещения дома, чем потом тратиться на дополнительные электроприборы.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.

Важно помнить: такой же способ применяется для вывода силового кабеля на электроплиту.

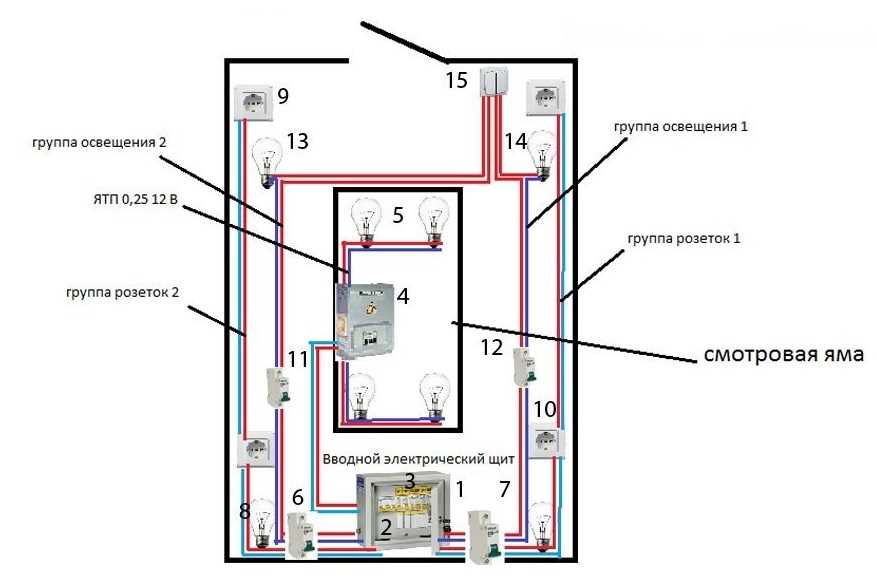

Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят:

Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.

Осветительные приборы.
Другая бытовая техника – телевизор, микроволновые печи и другие.

Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое.Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Способы введения электричества

Важно не только занести в план дома все узлы и ветки электросети, но и заранее продумать, как оно будет подаваться в помещения.

Ввести электричество в одноэтажный дом можно двумя способами:

Воздушный путь является самым распространенным, но он доступен, если расстояние между домом и столбом ЛЭП не более 20 метров. Для этого:
В стене сверлиться сквозное отверстие, в которое вставляется отрезок трубы небольшого диаметра.
К стене на кронштейнах крепится изолятор.
Между изолятором на стене и на столбе протягивается стальной трос.

К нему крепятся проводящие провода на расстоянии 0.5 м с помощью хомутов из пластика или металла.
Провода протягиваются сквозь отрезок трубы, вставленный в стену, и подсоединяются к распределительному щиту.
Герметизацию ввода провода можно провести с помощью пены, задув ею свободное пространство.

Важно помнить: натяжение троса и проводов, прикрепленных к нему должно быть достаточным, чтобы они не провисали и ни в коем случае не соприкасались с деревьями или другими постройками.

Подземный ввод кабеля у профессионалов считается более надежным, так как на него не влияют погодные и другие факторы. Тем не менее, этот метод так же имеет некоторые недостатки, так как грунт может со временем повредить внешнюю оболочку кабеля, поэтому при составлении схемы такой прокладки, следует заранее позаботиться о защите.

Важно помнить: подобные работы могут проводиться только специалистами организации, обеспечивающей подачу электроэнергии на столбы ЛЭП.

Подведение проводов к розеткам

Что бы правильно спланировать электрику в одноэтажном доме, следует внести в схему разводку проводов к розеткам.

Так как места розеток и количество приборов уже определено, следует определиться, какой кабель для них потребуется:

Чаще всего проводка осуществляется с помощью провода с поперечным сечением не более 2. 5 мм2.
Так как к одному контуру подключается сразу несколько розеток, то его защитный авто выключатель должен быть рассчитан на 25 А, а УЗО – на 30 А-30 мкА соответственно.

Важно помнить: одна ветка может быть подведена к розеткам сразу к нескольким комнатам, но при этом нужно учитывать, количество и мощность работающих там приборов. Для этого определяется их совместная мощность и делится на величину напряжения. Если сила тока превышает 20 А, то следует перераспределить нагрузку на несколько веток.

При проведении ветки в комнату, в ней устанавливается распределительная коробка, от которой отходит столько кабелей, сколько розеток в помещении.

После того, как будут проведены все расчеты и определено количество контуров, на схеме прорисовываются пути прокладки кабелей. Чтобы легче ориентироваться в схеме, лучше каждую розетку и ведущий к ней кабель прорисовывать отдельным цветом. То же делается при обозначении проводки к осветительным приборам.Эта работа касается только коридоров, жилых и подсобных помещений, так как для ванной, кухни и туалета составляется отдельная схема.

Разводка на кухне

Как правило, проводка электросети на кухне – работа специфическая, так для этого потребуются другие походы:

Здесь протягивается 4 контура: осветительные приборы, холодильник, другая бытовая техника. Последний контур предназначается для ванной комнаты, если она расположена рядом с кухней. Кабель выбирается в соответствии с мощностью электроприборов.
Контур для менее мощной техники (микроволновая печь, посудомойка, кухонный комбайн и другие) должен иметь кабель с сечением не менее 4 мм2 и двух розеток на 2-3 выхода, автономный выключатель на 2 А и УЗО 30 А.

Важно помнить: хотя места розеток уже заранее были распределены на схеме, при обустройстве кухни лучше было бы, чтобы они находились под столешницей и на значительном расстоянии от раковины.После того, как все контуры прорисованы и учтены, разводку проводки на кухне обозначают на основной схеме.

Разводка в ванной комнате

Для ванной не желательно проводить отдельные ветки, поэтому чаще всего используют часть контура из кухни. Связано это с тем, что по правилам безопасности в этом помещении должно быть только освещение, его и указывают на официальной схеме разводки электрики. Поэтому она показывает, где будет расположен светильник и маршрут кабеля к нему.

Но, как это часто бывает, люди устанавливают в ванной комнате бойлер, стиральную машину и другую технику, поэтому ее не указывают в плане, чтобы избежать проблем со сдачей дома в эксплуатацию.

Для этого используют удлинитель с тремя гнездами, от которого отходит трехжильный кабель.
Над плинтусом между ванной комнатой и кухней нужно просверлить отверстие, в которое протянуть удлинитель и кабели от бойлера и стиральной машинки.
Снабженные заранее трехполюсными вилками, эти кабеля от техники и удлинителя подключаются к контуру на кухне, а чтобы они не были видны, их можно “упаковать” в короб из гипсокартона.

В самой ванной удлинитель лучше закрепить на стене, например, повесить на шурупы. Один или два прибора могут быть подключены к удлинителю постоянно, а третий использовать для мелкой бытовой техники, например, фен, вентилятор или другого.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера — 2,5 мм2.Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Типовые решения для загородного дома

Чтобы избежать возможных недочетов и ошибок, следует точно уяснить, как именно выполняется разводка в частном доме.

Первым вначале схемы указывается место входного рубильника, с помощью которого можно быстро обесточить весь дом при необходимости.
Следующим идет электросчетчик, который должны устанавливать специалисты соответствующей организации.
Затем система автоматического отключения подачи электричества, которая срабатывает при превышении максимально допустимой мощности.
Для наиболее мощных приборов должны быть установлены автоматические выключатели большей мощности.
Следующий этап – разводка электрики непосредственно к потребителям и розеткам.

Прорисовав на схеме эти этапы с подробными маршрутами проводки кабелей, можно приступать непосредственно к монтажу.

Испытание электропроводки

Узнать, правильно ли была разработана схема проведения электричества в частный одноэтажный дом, можно проведя испытания готовой системы. Это необходимо сделать, чтобы убедиться, что ни в одной из ее узлов нет перегрева, который со временем может либо нарушить работу всей электропроводки, либо ее части, либо привести к возгоранию.

Для проведения работы потребуется мультиметр, которым нужно “прозвонить” все электролинии. Проведение работы делится на несколько этапов:

Во-первых, необходимо проверить систему на наличие коротких замыканий. Попутно так же определяется, нет ли соприкосновения проводов заземления, фазы и нуля. При проведении этой работы так же следует уделить внимание качеству изоляции, для чего можно использовать мегаомметр.
Во-вторых, проверка всех выключателей, как автоматических, так и обычных.
В-третьих, следующий этап — “прозвон” всех выводов розеток и светильников.

Чтобы после окончательного пуска в эксплуатацию сети, не получилось непредвиденных сбоев, лучше заранее проверить цельность электрического кабеля по всему дому.Вполне может быть, что при проведении других работ, провод был механически поврежден, что выльется позже либо в короткие замыкания, либо через него вообще не будет подачи электроэнергии.Только после тщательной проверки каждого узла и каждой ветки электросети, можно устанавливать розетки, осветительные приборы и вводить ее в эксплуатацию.

Правильное планирование разводки электрики в одноэтажном доме – это очень ответственная работа, требующая не только базовых знаний, но понимания, какой она должна быть, и максимального внимания на всех этапах — от схемы до монтажа. Только в этом случае можно быть уверенным, что дом безопасен для проживания и обеспечен необходимым количеством электроэнергии с учетом запросов, как его обитателей, так и самого здания.

Как спланировать разводку электрики и ни о чем не забыть? – Энциклопедия домовладельца

Начиная ремонт, следует в первую очередь позаботиться о замене коммуникаций. Именно от них зависит не только долговечность обновленного интерьера, но и функциональность электрических приборов, которых с каждым днем становится все больше. Старая электропроводка может не только вывести технику из строя, но и спровоцировать короткое замыкание. А уже оно может стать причиной пожара. Именно поэтому к замене проводов и установке точек стоит подойти с особой ответственностью. Если соблюдать все правила техники безопасности и следовать четкой схеме работ, то монтаж электропроводки можно выполнить своими руками.

Составление плана

Обычно электрика в новостройке не требует замены. Тут понадобится только добавление новых розеток и размещение осветительных приборов. В старых домах потребуется полный анализ и замена поврежденных участков, а лучше и всех проводов. Когда меняется электрика в квартире, схема становится первым этапом работ.

В схеме необходимо четко определить места размещения бытовой техники и прочих электрических приборов. К ним можно отнести и кондиционеры, и вытяжки, и компьютеры. Стоит помнить, что на кухне всегда требуется много розеток, особенно на рабочей стенке. После того, как вы спланируете расположение техники, можно рассчитать нагрузку и сопротивление. Только теперь можно определить необходимость установки дополнительных автоматов. Отдельные автоматы и линии проводки рекомендуется прокладывать для мощных приборов. Именно они помогут правильно распределить нагрузку и предотвратить выключение питания по всей квартире.

Способы монтажа электрики

Перед тем, как начинать замену проводов, стоит найти их расположение. Если система будет меняться полностью, то достаточно определить местоположение входящего в квартиру шнура и от него разводить провода по установленной схеме. Поиск электропроводки выполняется специальными приборами.

Существует два способа монтажа проводки – открытый и закрытый. Закрытый способ подразумевает полное скрытие системы. Этот вариант позволяет сделать интерьер эстетичным и удобным, а также обезопасить коммуникации от случайного повреждения. Однако он требует тщательного подхода. Чтобы скрыть провода, потребуется приобрести гофрированную трубку, в которую они будут укладываться. Для каждой точки – розетки, выключателя – требуется приобрести специальную коробочку, позволяющую обезопасить установленный механизм. Там где будут пролегать коммуникации, в стене выбиваются штробы. После полной разводки провода соединяются между собой, проверяется работоспособность системы. Только после этого можно скрывать все под слоем штукатурки.

Открытый способ монтажа обеспечивает свободный доступ к каждой точке и проводам. Именно поэтому они укладываются в специальные пластиковые короба, которые оригинально вписываются в интерьер. Соединение электропроводки необходимо производить с помощью специальных связок.

Несколько советов по технике безопасности

Электрика в частном доме должна находиться в свободном доступе. Все выключатели, щитки и розетки, контроллеры и счетчики должны располагаться в открытых местах и вдали от газовых приборов.

Все выключатели монтируются на уровне опущенной руки, а розетки на высоте от 30 см от пола. В ванной и туалете устанавливать розетки не рекомендуется. Если такая необходимость все же возникает, требуется прокладка отдельной линии и хорошая изоляция проводов.

Очень важно выдерживать требования техники безопасности. Все работы выполняются в обесточенном помещении. Соблюдайте рекомендации по монтажу проводов и следите, чтобы они не соприкасались с металлическими конструкциями строения.
