Замена радиаторов отопления в квартире. Советы эксперта (6 мая 2020)

При ремонте квартиры собственнику необходимо обращать особое внимание на монтаж инженерных систем, так как от качества выполнения данных работ, подбора материалов и оборудования зависит не только комфорт проживания но и безопасность, в том числе и финансовая. Поэтому замена радиаторов очень ответственное мероприятие, ведь по трубам отопления подается теплоноситель под большим давлением и температурой и уязвимость любого участка системы отопления многоквартирного дома может привести к печальным последствиям.

На что нужно обратить внимание при замене радиаторов отопления:

• последовательность выполнения монтажа
• материал трубопровода
• технология монтажа
• тип отопительного прибора
• запорно-регулирующая арматура
• схема подключения радиатора
• выбор исполнителя

Последовательность и время выполнения монтажа.

Замену радиаторов отопления оптимально и технологически правильно выполнять по окончании черновой штукатурки стен и заливки стяжки, перед заменой окон. Для того чтобы установщик понимал на каком расстоянии устанавливать радиатор, как от стены так и параллельно ей. Если старый отопительный прибор мешает оштукатурить стену за ним, рекомендуется выполнить штукатурку вокруг старой батареи. Оставшийся участок заштукатурить после окончания сварочных работ сняв новый радиатор и перекрыв шаровые краны. Что касается окон, для опытной и аккуратной бригады их наличие не является проблемой, но при небрежном выполнении работ стекла могут повредится искрами от УШМ (болгарки), а подоконники могут расплавиться от пламени газовой горелки, если их не укрывать специальным материалом не проводящим тепло.

Что касается времени года, основная рекомендация не планировать данные работы на август-сентябрь, чтобы не попадать на пик сезона по замене радиаторов. За свой 12-ти летний опыт я ежегодно убеждаюсь в правдивости одной известной поговорки, когда все кто хотел поменять батареи вспоминают об этом в последний момент перед началом отопительного сезона. Отсюда длинные очереди к опытным специалистам и существует риск не успеть до начала октября.

Материал трубопровода.

Трубы которыми подключаются новые радиаторы должны быть из того же материала из которого выполнены и стояки отопления по проекту дома. Это понятное для любого профессионального строителя правило очень часто нарушается отделочными бригадами выполняющими ремонт квартир «под ключ» и предлагающим своим заказчикам кроме отделочных работ выполнить и замену радиаторов, подключая их чаще всего самым доступным для непрофессионального монтажника материалом — полипропиленом. Как это выглядит наглядно показано на фото нашей переделки подобного монтажа.

Мало кому известно, что неудивительно на современном российском рынке ремонтных услуг, монтаж полипропиленовыми трубами систем высокотемпературного отопления в многоквартирных домах согласно ГОСТ Р 52134-2003 запрещен. Прямого запрета конечно нет, но согласно табл.26 в данном ГОСТе трубы отопления должны выдерживать в аварийном режиме температуру 100гр. С в течении 100 часов при давлении 10 бар. На маркировке любой полипропиленовой трубы указана максимальная рабочая температура — 95 гр.С. Так что не стоит доверять словам ЖЭКовского сантехника как истине в последней инстанции якобы » у нас таких температур не бывает и не будет никогда». Следует понимать, что будут значить слова работника по найму не подкрепленные договорными обязательствами в сравнении с вашей собственной безопасностью. Эти слова не будут значить абсолютно ничего, в случае аварии с серьезными последствиями вы не сможете привлечь никого к ответственности. Да и стоит ли так рисковать?

Поэтому при вертикальной разводке со стальными стояками из черной ВГП трубы подключение радиатора должно выполнятся стальными трубами, а при горизонтальной лучевой — трубами из сшитого полиэтилена.

Технология монтажа.

Рассмотрим подробно технологию монтажа стальными трубами, как самый распространенный случай. Тут есть два варианта, сварка или резьба. Оптимальной технологией является газосварка, так как в сравнении с резьбой отсутствуют уязвимости в виде сгонов, без которых не обходится ни один монтаж на резьбовом соединении. Если сказать коротко, сгоны текут как правило всегда, так как на них распространяются нагрузки от температурного расширения, да и монтаж с большим количество фитингов выглядит не так привлекательно как цельная стальная труба на сварке.

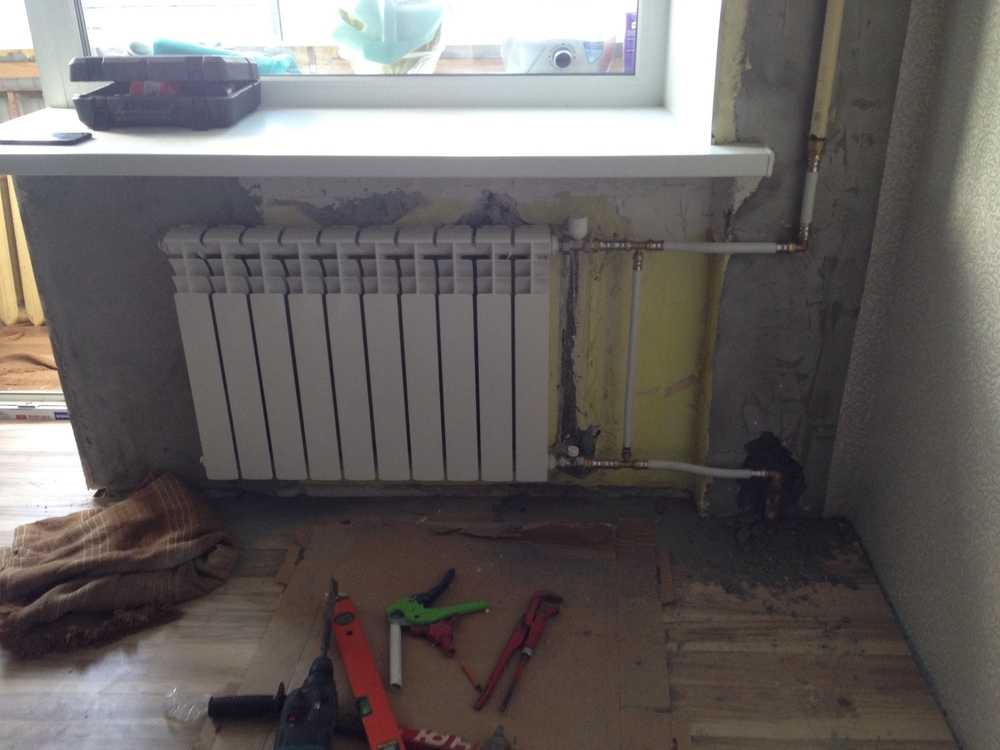

Подробности на фото монтажа радиатора на резьбе и наша переделка с газосваркой.

А что касается газосварки в сравнении с электро-дуговой сваркой, то у газовой есть 3 преимущества:

— возможность исправить неточности монтажа строителей путем нагрева и изгиба фрагментов стояка с помощью газосвой горелки.

— отсутствие шлака внутри трубы, заужающего сечение.

— отсутствие искр из расплавленного металла.

Тип отопительного прибора.

Для установки в систему центрального отопления многоквартирного дома из современных отопительных приборов подходят три типа радиаторов :

-чугунные

-биметаллические

-стальные трубчатые.

Преимуществом чугунных радиаторов является их универсальность, благодаря которой их работа не зависит от направления подачи теплоносителя по стояку, но присутствует 2 серьезных недостатка.

Чугун материал хрупкий, поэтому их не рекомендуется устанавливать в системы с высоким давлением, поэтому по проекту вы никогда не встретите чугунные радиаторы в современных высотках этажностью более 9-ти этажей. А также чугун не поддается такой обработке как сталь и алюминий, поэтому поверхность чугунных радиаторов всегда шероховатая и требует дополнительной окраски.

Из биметаллических радиаторов стоит выделить две модели выгодно отличающихся из всего многообразия на рынке благодаря своей конструкции и дизайну: Rifar Monolit и Rifar Supremo.

Rifar Monolit.

Rifar Supremo.

У этих двух моделей в отличии от всех остальных биметаллических радиаторов присутствует несколько важных конструктивных особенностей:

-радиаторы имеют цельносварной коллектор, исключающий протечку между секциями.

-входной диаметр в коллектор Ду-20 (3/4″), что избавляет от необходимости монтажа переходной футорки монтируемой на прокладку, которая может со временем потерять свою эластичность и вызвать протечку.

-широкие посадочные места под кронштейны, благодаря которым радиатор скользит не вызывая посторонних звуков при температурных расширениях на стояках.

Преимуществом стальных трубчатых в отличии от биметаллических является отсутствие большого количества тонких пластин, которые в редких случаях могут вызвать акустический дискомфорт.

Стальной трубчатый радиатор Arbonia.

Последние радиаторы весьма дорогие, но для вас у меня есть хорошая новость, отечественные производители освоили выпуск доступных по цене стальных трубчатых радиаторов под маркой RadStal, которые по своей конструкции и внешнему виду ничем не отличаются от немецкой Arbonia.

Запорно-регулирующая арматура.

В качестве запорной арматуры каждый радиатор должен быть оснащен двумя шаровыми кранами. Конкретный производитель не так важен, главное чтобы кран был выполнен из качественной водопроводной латуни марки CW617N и был оригинальным, то есть не подделкой. Контрафактные производители часто грешат применением дешевого сырья, что пагубно влияет на надежность шарового крана. Я остановил свой выбор на шаровых кранах фирмы Valtec, которые отлично зарекомендовали себя за все время работы с ними, а опыт монтажа у меня 12 лет. К тому же это единственные краны у которых присутствует маховик белого цвета, что отлично сочетается в интерьере с цветом радиатора.

Для повышения комфорта я также рекомендую вместе с шаровым краном устанавливать термостатические вентили с термоголовками, позволяющие поддерживать выбранную пользователем комфортную температуру автоматически. При выборе вентиля важно его соответствие типу системы отопления, однотрубная или двухтрубная. Для однотрубных систем на рынке распространенны всего 2 модели от производителей Valtec и Danfoss. Мой личный выбор Valtec, так как они значительно привлекательнее по стоимости и имеют универсальные посадочные места под термоголовку, позволяющие выбирать любую термоголовку по дизайну. Самые симпатичные на мой взгляд и компактные из присутствующих на рынке это Valtec 1000 и Oventrop Uni SH.

К термостатическим вентилям Danfoss подходят только термоголовки этой же марки, но они отличаются, на мой взгляд, непривлекательным дизайном, поэтому данные вентили я устанавливаю только когда у заказчика есть потребность в монтаже программируемых термоголовок, позволяющих программировать различную температуру на разное время суток, например днем теплее, на время сна — прохладнее.

Также хочу отметить, что все байки «опытных» сантехников о том, что вентили часто забиваются основаны лишь на неправильном выборе типа вентилей. Если установить на однотрубную систему вентиль от двухтрубной системы, имеющий гораздо меньший условный проход, то радиатор уже сразу может не работать и не по причине того что он забился окалиной. За 12 лет монтажа ко мне не поступало ни одной претензии со стороны моих заказчиков, о том что радиаторы укомплектованные термостатическими вентилями стали хуже прогреваться.

Схема подключения радиаторов.

С учетом многообразия вариантов прокладки стояков и форм помещений, а также присутствия верхней и нижней подачи теплоносителя по стоякам, схемы подключения биметаллических радиаторов это отдельная объемная по содержанию история. Важно лишь отметить что из-за узких каналов вертикальных коллекторов биметаллических радиаторов, они чувствительны к направлению подачи теплоносителя и как указано в инструкции любого производителя важно подключать радиаторы таким образом, чтобы остывший теплоноситель всегда выходил из нижнего коллектора. При верхней подаче получается стандартная схема с боковым подключением.

А вот при нижней подаче и боковом подключении остывший теплоноситель будет выходить из верхнего коллектора, при этом вектор гравитационного напора остывающего теплоносителя будет направлен вниз и препятствовать принудительной циркуляции со стороны насосов, что приводит к неполному прогреву радиатора, как правило работают только первые 2 секции.

Поэтому при нижней подаче биметаллический радиатор стоит подключать либо по схеме низ-низ.

Либо по универсальной схеме, которая не зависит от направления подачи теплоносителя в стояке.

Особенностью универсальной схемы является необходимость монтажа трубы большего диаметра напротив верхнего отвода радиатора, в котором благодаря принципу закона Бернулли, создается повышенное давление вызывающее ток теплоносителя в верхний коллектор радиатора.

Подробно о всех схемах подключения биметаллических радиаторов можете прочитать в моей статье «Как правильно установить биметаллический радиатор» на моем сайте, где я привожу примеры более 50-ти различных вариантов из своей практики.

Выбор исполнителя.

Как становится понятно из данной статьи монтажник радиатора отопления должен обладать серьезным багажом знаний, навыков и инструмента для качественного оказания этой услуги с учетом всех перечисленных выше нюансов. Также хочу отметить, что с учетом специфики интернет-маркетинга на рынке услуг по замене радиаторов отопления в квартирах, к сожалению, присутствует большое количество недобросовестных исполнителей, о чем я сделал подробный обзор в своей статье по сравнению нескольких предложений присутствующих по запросу «замена радиаторов» в топ10 Яндекс, статья «У вас дорого!» на моем сайте в Блоге мастера. Будьте внимательны.

Модератор раздела Отопление, форума Город Мастеров mastergrad.com, Сергей @k@ Олегович, техкомфорт.рф.

За чей счет производится замена радиаторов отопления в квартире — Портал о строительстве, ремонте и дизайне

Приближающийся холодный сезон часто вскрывает все недостатки системы отопления многонаселенного дома. Внеквартирное оборудование обычно ремонтируется и меняется исходя из коллективного мнения общего собрания. Как быть с аварийными трубами и за чей счет производится замена радиаторов отопления в квартирах нанимателей и собственников, предстоит думать самим жильцам. Но все не так просто решается, если опираться на российское законодательство. Дак все таки за чей счет производится замена радиаторов отопления в квартире?

Что такое тепловой баланс дома?

Зачастую отопительный период, особенно в старом жилищном фонде, сопровождается многочисленными претензиями граждан на плохой или чрезмерный обогрев квартир. Возникают такие неудобства по разным причинам, но основным моментом здесь является измененный тепловой баланс дома, появившийся и из-за неконтролируемой установки и замены жильцами батарей отопления.

Замена радиаторов отопления

Что собой представляет этот баланс и как он влияет на всю тепловую систему дома? Это понятие используется при разработке проекта обогревательной сети здания. Конкретного определения у него нет, но он связан с соотношением подающегося в дом тепла и его потерями, то есть в идеале второй фактор не должен превышать первый. При соответствующем балансе, когда поступления и потери равны, в здании устанавливается нужная температура, необходимая для комфортного проживания жильцов.

Разбалансировка системы отопления может происходить по разным причинам, в том числе из-за открытых линий тепломагистралей в результате длительного ремонта городских теплосетей и монтаже незаконных отопительных батарей в квартирах.

Кто должен производить замену батареи в квартире?

Оформив в свою собственность жилье, гражданин порой и не догадывается, что не все в его квартире принадлежит ему лично. Положения Жилищного Кодекса РФ поясняют, что относится к общедомовому имуществу. Кроме того, в августе 2006 года известным Постановлением Правительства РФ № 491 были введены нормы, определяющие состав общего имущества, принадлежащего всем жильцам кондоминиумов.

Входит в него и внутренняя система отопления со стояковыми трубами, арматурой, квартирными приборами отопления, общедомовыми счетчиками для измерения тепловой энергии и другим оборудованием.

Общедомовые счетчики тепла

Существует две ситуации:

• Если владелец жилья решил поменять исправный радиатор на более продвинутую модель, то он и будет сам оплачивать эту работу.
• Неисправный же радиатор, находящийся в аварийном состоянии (о чем обязательно уведомляется управляющая компания), меняют бесплатно через ЖЭК, как часть общедомового имущества. Такого рода работы ежемесячно оплачивают все жильцы дома как собственники, так и наниматели, согласно статье «содержание здания и ремонт».

При удалении радиатора без последующего восстановления данное действие должно быть согласовано с местной управляющей компанией, потому что, как говорилось, батареи входят в состав общего домового имущества и вмешательство в замкнутую тепловую систему может отразиться на температурных режимах отдельных квартир.

Замена батарей отопления своими руками

Идеальная схема замены батарей отопления в квартире через жэк: авария, вызов мастера, скорый и бесплатный монтаж — в действительности срабатывает редко. Чаще бывают ситуации, когда жильцов вынуждают за свой личный счет снимать и заменять старый потекший радиатор на новый, который и приобретается самими собственниками квартир. Надежда на последующую компенсацию потраченных денег управляющей компанией неосновательна. Практика рассмотрения подобных гражданских исков говорит о том, УК не обязана возмещать потраченные деньги.

Существует уточнение, разрешающее споры о том, за чей счет менять приборы отопительной системы, не в пользу собственников жилья. Радиатор, находящийся в квартире, перестает быть частью общего имущества, если он имеет закрывающее устройство — перемычку, и может быть отделен от стояка. Отсутствие же такого механизма включает батарею в единое целое с общедомовой отопительной системой, и тогда жилец может обратиться в ЖЭК и просить бесплатной замены аварийных радиаторов.

Запомните! Перед покупкой новой батареи обратите внимание на ответвление стояковой трубы в вашей квартире. Если на нем нет запорного устройства, можно смело идти в управляющую компанию с просьбой о замене аварийного радиатора.

Собственники жилья могут на коллективном собрании постановить, что в их доме квартирные приборы отопления будут меняться только за дополнительную оплату. Это положение обязательно должно найти отражение в договоре управления.

Договор управления

Есть ли у квартиросъемщика обязанность по оплате замены радиаторов?

Указанные выше «Правила содержания общего имущества» распространяются не только на собственников, но и на граждан, проживающих в неприватизированном жилье и не имеющих правовых основ на его владение и распоряжение.

Услуги сантехника

Указанный документ содержит перечень общедомового имущества: входит в него и общая сеть отопления, состоящая из стояков, радиаторов, запорной арматуры и остального оборудования. Кроме того, содержится здесь и указание на то, что необходимые действия с общедомовым имуществом оплачивается УК из платежей, собираемых по строке текущего ремонта. Сюда не входят работы, осуществляемые в рамках капитального ремонта всей теплосистемы здания. Поэтому при отсутствии закрывающегося устройства на радиаторе отопления квартиросъемщики не обязаны нести расходы по покупке и замене такой батареи.

Правильная установка запорно-регулирующей

При имеющемся вентиле проблема «за чей счет производится замена радиаторов отопления в квартире» решается за счет оплаты самого проживающего. Так, в договоре прописано, что гражданин — наниматель жилья обязан следить за рабочим состоянием и целостностью внутриквартирного оборудования и осуществлять периодическое обслуживание «за свой счет». Среди обозначенных работ есть и пункт с ремонтом сети теплоснабжения.

Можно ли самостоятельно менять батареи?

Жилищный закон, относящий отопительные батареи к общему имуществу кондоминиума, сужает возможности демонтажа и постановки новых радиаторов силами обитателей квартиры. Решив демонтировать такой старый прибор и поставить новый без помощи ЖЭКа, жилец рискует столкнуться со множеством препятствий.

Тот же документ указывает, что снятие или монтаж квартирного прибора отопления может быть осуществлено только по решению, принятом большинством голосов всех собственников дома. При несогласии самостоятельная деятельность по изменению конфигурации приборов отопления в своей квартире будет значиться как единоличное управление и распоряжение имуществом кондоминиума. И за случившиеся сбои системы обогревания будет нести ответственность не ЖЭК, а лично жилец данной квартиры.

Собрание жильцов дома

В реальности сложно представить, что для согласия на замену каждой батареи в доме будет проводиться общее собрание жильцов. В обязанности председателя ТСЖ входит контроль за общедомовой системой обеспечения тепла. Кроме того, нередко через самостоятельный монтаж новых батарей нарушается тепловой баланс здания, в результате чего в некоторых квартирах может быть нарушен температурный режим. Председателю того ТСЖ, чей температурный баланс дома был изменен, необходимо определять квартиры с незаконной установкой-заменой радиаторов для организации нормального отопления всего дома.

В правилах использования жилищного фонда контроль за самовольными изменениями отопительного оборудования в квартирах закреплен за обслуживающей организацией. ТСЖ может обратиться в ЖЭК и провести демонтаж незаконно установленных за счёт жильцов лишних радиаторов.

Но зачастую заставить собственника жилья удалить дополнительную и незаконно поставленную батарею или вернуть конструкцию отопления к прежнему виду очень сложно. Выходом из ситуации может стать обращение с иском в суд о понуждении к действиям по демонтажу радиатора.

Иск в суд

Вносятся ли новые отопительные приборы в техпаспорт помещения?

Чтобы установить дополнительный обогревательный элемент или модифицировать имеющийся радиатор требуется согласовать свои действия с ТСЖ. Оно же зачастую рассматривает такой процесс, как переоборудование, о чем в техническом паспорте помещения должна быть сделана пометка.

Работа ТСЖ

Многие председатели ТСЖ считают, что новый отопительный прибор или его модификация является поводом к тому, чтобы ввести данные об этом в техпаспорт. Они относят действия по замене или усложнению радиаторов к процедуре переоборудования помещения, что требует согласования с соответствующими органами. Но эта точка зрения ошибочна, так как в техпаспорте не требуется указывать обогревательные приборы, нет в нем сведений о местоположении и наличии их количества. Прописывают только источник тепла, например, ТЭЦ. Следовательно, собственников жилья нельзя понудить привести помещение в первоначальный вид, как в случае с переустройством. Но известить УК о своих действиях нужно.

Запомните! Самостоятельная замена радиаторов в квартире за свой счет требует обязательного извещения обслуживающей компании.

Извещение обслуживающей компании при замене радиаторов

Самой простой считается ситуация, когда старые радиаторы будет заменены на новые того же типа.

Но остальные работы должны пройти через экспертизу. Она подтвердит, что монтаж радиаторов не скажется отрицательно на общем балансе тепла. После получения рекомендаций, можно приступать к работам. Экспертиза требуется для таких действий:

• перемещения батареи на другое место;
• установки радиатора нового типа;
• изменения конфигурации батареи.

Экспертиза вышедших из строя радиаторов

Управляющая компания отказывается менять батареи. Как быть?

Несмотря на существующее законодательство и препятствия для самостоятельной замены батарей без обращения в ЖЭК, демонтировать старые и установить новые радиаторы своими силами намного проще, чем ждать этих действий от управляющей организации. Отказывая в замене приборов отопления, представители ЖЭКа опираются на понятие «балансового разграничения» имущества, принадлежащего собственникам и всему дому. Согласно ему жилец сам ремонтирует и обслуживает приборы отопления в личной квартире. Но никто не может по своему желанию изменить состав имущества, относящегося к общедомовому.

Замена батарей

Запомните! Имеющиеся противоречивые моменты в законе не аннулируют главного положения, относящего радиаторы в квартирах к общему имуществу дома.

И если аварийные радиаторы в вашем жилье требуют замены и не имеют запорных устройств, нужно обратить с просьбой в ЖЭК и управляющую компанию. При отказе в означенных действиях можно написать официальное письмо в организацию, обслуживающую дом, где изложить ситуацию и потребовать замены батарей. А потом, изучив жилищное законодательство, подавать в суд заявление с иском о понуждении к осуществлению замены батарей.

Куда обратиться с просьбой о замене батареи?

Далеко не все граждане знают, что делать при необходимости замены батарей в своем жилье, в какую организацию обращаться и за чей счет проводить работы. Демонтаж и следующая установка нового отопительного оборудования силами хозяина могут закончиться тепловой разбалансировкой дома, конфликтами с соседями из-за нарушенного температурного режима в их квартирах, возникновением аварийной ситуации, за которую будет отвечать ТСЖ.

Зона ответственности ТСЖ

Существующие правила эксплуатации жилищного фонда отдают право по надзору за установкой батарей обслуживающей организации, будь то увеличение сегментов одного радиатора или количества отопительных приборов. И изменять их конфигурацию без специального разрешения собственник жилья не имеет права. Например, если приобретенные собственником батареи не соответствуют общедомовым отопительным приборам, то в таком случае ТСЖ может запретить их монтаж.

Житель квартиры должен проводить такие работы через ЖЭК и согласовать со своей обслуживающей организацией замену батарей. Если он устанавливает аналогичные тем, которые предусматривались при проектировании и строительстве дома, достаточно только уведомить УК, не дожидаясь получения специального разрешения.

Согласование работ с ТСЖ

При замене радиаторов на отопительные приборы другого вида (отличных от тех, что предусматривались архитекторами), увеличения его площади или выбора нового места монтажа, требуется опытный специалист, который поможет рассчитать возможность установки отопительных приборов, поскольку сможет измениться нагрузка на все тепловую сеть дома. Вызов специалиста и проведение технической экспертизы позволит в будущем решать вопросы без обращения в судебные инстанции.

Стоит отметить, за чей бы счет ни монтировалось оборудование, снимать и менять батареи отопления лучше всего в теплое время года, до начала отопительного сезона. В противном случае жильцы дома рискуют неделями обходиться без тепла из-за нерадивых жильцов, меняющих радиаторы.
