Для обеспечения забора загрязненного воздуха и подачи свежего в рабочую зону действующего предприятия устанавливаются промышленные вентиляции. Они бывают естественные и механические.

При простой естественной вентиляции воздушные массы перемещаются за счет разницы давления снаружи и внутри. Здесь срабатывают естественные факторы: температура воздуха, сила ветра и т.д. Для постоянного воздухообмена и поддержания чистоты воздуха естественная вентиляция может быть и организованной. В жилых и административных зданиях чаще применяются вытяжные естественные вентиляции без организации притока воздуха.

В промышленных помещениях может использоваться естественная вентиляция с приточно-вытяжной организацией потока воздуха. Движение регулируется степенью открывания и закрывания фрамуг и зависит от наружной температуры воздуха и силы ветра. Из плюсов – отсутствие механических энергозатрат. Но в теплый период года эффективность падает, а поступающий воздух не очищается и не охлаждается.

Для достижения большего радиуса действия, чтобы исключить зависимость от природных факторов, для очищения, увлажнения или осушения воздуха внутри помещения используется система приточно вытяжной вентиляции со специальными механическими побудителями. На сегодняшний день она является самой распространенной. Приточной системой воздух подается в помещение, а вытяжной удаляется. Обе эти системы работают одновременно.

С целью создания нормальных санитарно-гигиенических условий для людей, работающих в больших промышленных помещениях, используют приточно вытяжные установки. Нагрев и увлажнение воздуха осуществляется при помощи рекуператора. Он извлекает тепло и влагу из утилизированного воздуха и передает их поступающему.

Вентиляционные приточно вытяжные установки с рекуператором очень эффективны для помещений производственного и общественного назначения. В отличие от кондиционеров, вентиляционные системы являются предметами первой необходимости для создания благоприятной воздушной среды в рабочей зоне.

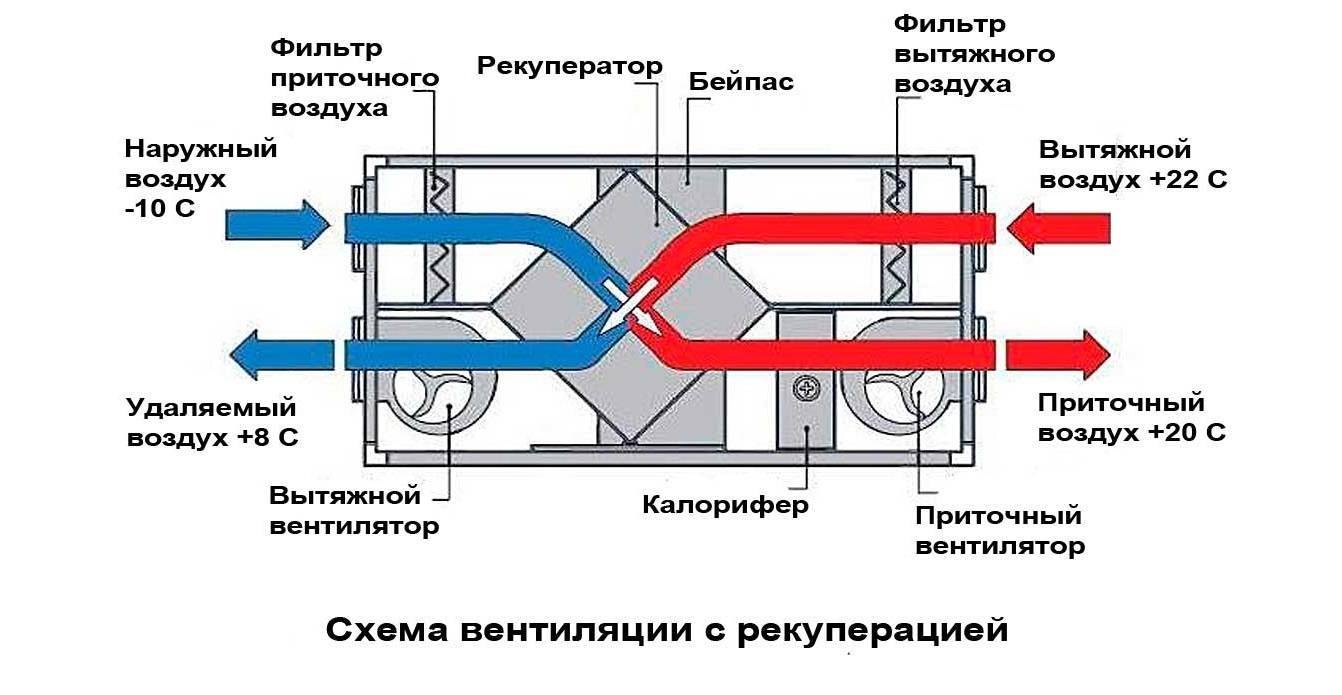

С развитием энергосберегающих технологий все большую популярность приобретают приточно вытяжные установки с рекуперацией тепла. Система построена таким образом, что при теплообмене не происходит смешивания поступающего и удаляемого воздуха. В рекуператоре используется очень тонкая мембрана, которая выдерживает высокую влажность и мороз, при этом создана максимальная площадь теплообмена, чем достигается качественный результат.

В помещениях небольшого объема используют компактные приточно вытяжные установки, которые представляют собой небольшие устройства, предназначенные для подачи, очистки и удаления отработанного воздуха. Монтировать их можно как горизонтально, так и вертикально: устанавливаются на полу, подвешиваются к потолку или монтируются на стене. В холодное время года такая установка подогревает входящий воздух до комфортной температуры, для этого устанавливается калорифер, который может быть электрическим или водяным.

Водяной калорифер подключается к системе водяного отопления, что позволяет экономить электроэнергию. Это актуально в случае, когда есть ограничения по нагрузке на электросеть.

Приточно вытяжная установка, цена на которую доступна, является комплексом приточно вытяжных вентиляционных систем, что делает монтаж недорогим.

Перед тем как купить приточно вытяжные установки, вы можете почитать отзывы покупателей, чтобы определиться с условиями монтажа и выбрать наиболее подходящую модель.

Приточно-вытяжные установки — описание, виды и применение

Полезные статьи » Приточно-вытяжные установки — описание, виды и применение

Содержание статьи:

Описание и применение приточно-вытяжных установок
Вентиляционные установки с рекуперацией тепла
Разновидности приточно-вытяжных установок с рекуператором
Управление приточно-вытяжными установками

Описание и применение приточно-вытяжных установок

Приточно-вытяжные вентиляционные установки предназначены для организации оптимального режима воздухообмена между внутренним пространством помещения и улицей. Они совмещают в себе функции вытяжных и приточных установок, параллельно обеспечивая приток необходимого количества свежего и выведение отработанного воздуха.

Универсальная технология работы и обширный модельный ряд производителей обеспечивают возможность применения

приточно-вытяжных установок для устройства вентиляции в помещениях промышленного и коммерческого назначения, в общественных местах с высокой проходимостью людей, а также в частных жилых домах и квартирах. Выбор конкретной модели зависит от общей площади помещения и необходимой производительности, которая задаётся по интенсивности потребления воздуха.

Установка приточно-вытяжной вентиляции позволяет получить следующие преимущества в сравнении с другими разновидностями вентиляционных систем:
• Дополнительная обработка потоков воздуха при поступлении в помещение — очистка с помощью фильтров, нагрев с помощью рекуператора и охлаждение посредством смеси воды с гликолем или холодильной машины.
• Принудительный воздухообмен обеспечивает постоянную циркуляцию воздуха в пределах всего помещения.
• Экономия на мощности отопительной системы за счёт предварительного подогрева входящего потока. В зависимости от требуемой температуры и интенсивности нагрева возможен полный отказ от стандартного отопления.
• Нагрев входящего потока за счёт тепла, которое отдаёт выходящий отработанный воздух.

Вентиляционные установки с рекуперацией тепла

Понятие рекуперации тепла в отношении вентиляционных установок означает процесс нагрева входящего потока воздуха при помощи тепловой энергии, которую отдаёт выходящий отработанный поток. Помимо непосредственной экономии за счёт сокращения потребности в отоплении, использование систем с функцией рекуперации позволяет сократить энергозатраты, необходимые для работы устройства. ПВУ с рекуператором комплектуются воздухонагревателем меньшей мощности, а разница в выработке тепла компенсируется его передачей от выводимого воздушного потока к приточному.

На практике отмечается повышенный спрос на приточно-вытяжные установки с рекуператорами для помещений, в которых требуется сэкономить на расходе энергии. В качестве примеров можно привести офисные пространства, помещения промышленных предприятий или большие загородные частные дома. Устройства такого типа менее востребованы в квартирах, поскольку для их установки необходима прокладка дополнительных каналов воздухопроводной сети, протяжённость которых примерно вдвое длиннее стандартной.

Разновидности приточно-вытяжных установок с рекуператором

В зависимости от типа рекуператора различают две основные категории ПВУ:

ПВУ с роторным рекуператором — оптимальный вариант для использования в местностях с холодным климатом. Отличаются высокой эффективностью работы в любое время года, сохраняют работоспособность даже в условиях очень низкой температуры воздуха. Не склонны к обмерзанию, что обеспечивает дополнительную экономию электроэнергии и более быструю окупаемость изделий. В стандартном варианте комплектуются конденсационными роторами, но оптимальные характеристики в энергосбережении, регулировании уровня влажности и создании комфортного климата в помещении демонстрируют ПВУ с сорбционными роторами.

ПВУ с пластинчатым рекуператором — оптимальный вариант для применения в условиях тёплого климата. Это объясняется тем, что в нерабочем состоянии, при уличной температуре воздуха ниже 0 °С, происходит обледенение теплоутилизатора. В результате при включении устройство тратит определённое количество электроэнергии на нагрев теплоутилизатора и только после этого приступает к основным функциям. Это утверждение относится к моделям, которые укомплектованы перекрестноточными роторами. Более производительными и экономичными являются устройства с энтальпийными рекуператорами пластинчатого типа, которые обеспечивают увлажнение приточного воздуха за счёт специальной мембраны.

Управление приточно-вытяжными установками

Дополнительное преимущество использования ПВУ — гибкая система настроек и возможность управления характеристиками работы оборудования в зависимости от текущих потребностей.

Для удобства пользователей устройства оснащены пультами дистанционного управления, с помощью которых можно регулировать основные параметры вентиляции. В большинстве случаев, воспользовавшись пультом можно выполнить следующие действия:

• Переключение между стандартными значениями параметров или переход на режим автоматической настройки.
• Установка ограничения по влажности воздуха.
• Регулировка требуемой температуры воздуха в помещении.
• Переключение в режим приточной вентиляционной установки.
• Переключение в режим вытяжной вентиляционной установки.
• Регулировка скорости вращения вентилятора (увеличение или уменьшение силы потока воздуха).

Ассортимент приточно-вытяжных вентиляционных установок позволяет подобрать недорогую и экономичную в обслуживании систему для вентиляции помещений любой площади и назначения.

Наверх

Аппарат ИВЛ с рекуперацией энергии (VAM_GVJU) | Daikin AC

• Жилой
• Легкий коммерческий
• Коммерческий

• Главная >
• Коммерческий >
• Вентиляционные установки >
• Вентилятор с рекуперацией энергии (VAM_GVJU)

• Обзор
• Характеристики
• Ресурсы

Этот продукт предназначен для поддержания хорошего качества воздуха в помещении путем обеспечения достаточного количества свежего наружного воздуха и рекуперации отработанного тепла из вытяжного воздуха, выходящего из зоны кондиционирования. Этот новый блок ERV полностью совместим с коммуникациями Daikin DIII-NET.

• Обеспечивает энергосберегающую вентиляцию с рекуперацией тепла за счет нового теплообменника с высокой эффективностью рекуперации температуры и энтальпии
• Гибкость конструкции благодаря вентиляторам с высоким статическим давлением и возможности использования в широком диапазоне климатических условий (от 5°F до 122°F по сухому термометру и относительной влажности 80% или менее) *
• Широкий набор функций, таких как независимая работа, блокировка с другими системами HVAC и автоматическая ночная продувка для снижения нагрузки на охлаждение и повышения энергосбережения
• Одновременная блокировка внутренних блоков VRV через один контроллер
• Автоматический режим переключает режим вентиляции (режим полного теплообмена на режим байпаса) в соответствии с рабочим состоянием системы кондиционирования воздуха
• Функция управления предварительным охлаждением/нагревом для задержки запуска вентиляции во время запуска кондиционера для большей экономии энергии
• Режимы приточно-вытяжной вентиляции для контроля давления в помещении
• Знак фильтра и сброс дисплея уведомляют, когда требуется замена фильтра
• ВСД до 0,76 дюйма водяного столба
• Уровень шума от 25,5 дБ(А) для чувствительных к шуму мест установки

* Примечание : Сертифицировано в соответствии с сертификационной программой AHRI ERV, основанной на стандарте AHRI 1060. Сертифицированные устройства можно найти в каталоге AHRI на сайте www.ahridirectory.org. Рабочие характеристики сертифицированы по стандарту AHRI 1060 на основе следующих условий:

— Эффективность охлаждения должна основываться на 95°F по сухому термометру / 78°F в.т. для входящего приточного воздуха и 75°F по сухому термометру / 63°F в.т. для входящего вытяжного воздуха при расходе приточного воздуха на выходе как 100%, так и 75% от номинального расхода воздуха.

— Эффективность обогрева должна основываться на 35°F по сухому термометру / 33°F по влажному термометру для входящего приточного воздуха и 70°F по сухому термометру / 58°F по влажному термометру для входящего вытяжного воздуха при расходе приточного воздуха на выходе как 100%, так и 75% от номинального расхода воздуха.

Маркетинг

• Общий каталог продукции
• Флаер продукта
• Тематические исследования
• Программные инструменты
• Гарантия

Технические

• Технические руководства
• Руководства по установке
• Руководства по эксплуатации
• Руководство по обслуживанию
• Листы данных для подачи

Элементы управления

• Аксессуары/контроллеры

Вентиляционные установки

• Обзор
• Модельный ряд
• Ресурсы

Реверсивные вентиляторы с рекуперацией тепла и энергии SOLO

Описание

Описание

ПРИМЕНЕНИЕ
Подача чистого свежего воздуха в помещения Удаление застоявшегося вытяжного воздуха из помещения Очистить воздух от пыли и насекомых Предотвращает проникновение излишней влажности и появление плесени	Защита от наружного шума Рекуперация тепла и обеспечение баланса влажности внутри Снижение расходов на отопление зимой и на кондиционирование воздуха летом Низкое энергопотребление
ЛОГИКА РАБОТЫ
Рекуперация энергии за счет реверсивной работы вентилятора, состоящей из двух циклов:
ЦИКЛ I. По мере прохождения теплого спертого вытяжного воздуха через керамический теплообменник он нагревается и увлажняет теплообменник. Через 70 секунд по мере прогрева керамического теплообменника проветриватель автоматически переключается в режим подачи воздуха.	ЦИКЛ II. Свежий, холодный поступающий с улицы воздух проходит через керамический теплообменник, поглощает скопившуюся влагу и нагревается до комнатной температуры. Через 70 секунд по мере остывания теплообменника проветриватель переключается в режим «Вытяжка» и цикл возобновляется.
Режимы подачи и вытяжки воздуха переключаются каждые 70 секунд.
ДИЗАЙН
Вентилятор
Воздух подается или вытягивается реверсивным осевым вентилятором с ЕС-двигателем. Благодаря ЕС-технологии вентилятор отличается низким энергопотреблением. Двигатель имеет защиту от перегрева и шарикоподшипники для увеличения срока службы.
Воздушные фильтры
Два встроенных фильтра с общим классом фильтрации G3 предназначены для очистки приточного и вытяжного потоков воздуха. Фильтры обеспечивают очистку свежего воздуха от пыли и насекомых, предотвращают загрязнение деталей проветривателя. Фильтры чистятся либо пылесосом, либо промываются водой.
Теплообменник энергии
Высокотехнологичный теплообменник энергии используется для рекуперации тепловой энергии вытяжного воздуха и нагрева приточного воздуха. Модель Solo RA1-35-9 R оснащена керамическим теплообменником с эффективностью рекуперации до 85 %.
