Теплый пол в стяжку

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Рассмотрим процесс укладки системы на примере теплого пола в бетонную стяжку. Этот вариант более хлопотен, а потому менее популярен, чем греющие маты. В то же время, он обладает некоторыми преимуществами пола с подогревом, которых не достичь при установке других моделей.

Греющий кабель

Греющий кабель в стяжку выпускают все производители теплых полов, поскольку он лучше защищен от повреждений и за счет этого более долговечен. Кроме того, он имеет более широкий спектр применения, главным образом благодаря возможности регулирования расчетной мощности на кв.м за счет изменения шага укладки. Например, если вы хотите использовать пол с подогревом в качестве основного обогрева помещения (расчетная мощность не менее 180 Вт/кв.м), достичь этого возможно только с помощью укладки кабеля под стяжку.

Почему же системам в стяжку часто предпочитают греющий мат?

Наиболее частая причина – сама необходимость заливки стяжки, невозможность подъема пола, а также связанные с этим дополнительные расходы. Однако этот процесс можно несколько облегчить и даже удешевить.

Теплый пол Energy Cable

Стяжка под теплый пол

Если вы хотите использовать кабель только для подогрева пола, достаточно стяжки толщиной 2 – 3 см. Если же вы планируете использовать его в качестве основного отопления, толщина стяжки составит 3 – 5 см.

Как правило, примерно столько же или чуть меньше составляет толщина слоя ровнителя для подготовки пола к укладке напольного покрытия. Поэтому если перед заливкой ровнителя уложить под него греющий кабель, то дополнительной стяжки не потребуется. Таким образом, вы сможете решить проблемы подъема пола и дополнительных затрат.

Часто приходится сталкиваться с мнением, что стяжка толщиной менее 5 см обязательно растрескается, начнет «гулять» и может повредить напольное покрытие. Чтобы избежать такой ситуации, есть простые решения.

Для придания механической прочности стяжке можно использовать полимерную армирующую сетку, а еще лучше — добавить в смесь пластификатор. Пластификатор – специальная добавка, повышающая прочность и эластичность бетонной или цементно-песчаной смеси.

Пластификатор для теплого пола

Помимо указанных преимуществ, пластификатор позволяет снизить расход смеси и ускорить время её полного застывания. Разные производители выпускают различные виды пластификаторов. Состав смеси должен подбираться в зависимости от условий заливки. Для стяжки теплого пола подходит любой пластификатор. Все информация по количеству и возможным вариантам его применения указывается на упаковке.

Теплый наливной пол

В случае если вы планируете устанавливать теплый пол под наливной пол, самый удобный и быстрый с точки зрения застывания вариант — готовые сухие самовыравнивающиеся смеси. В их составе уже присутствуют все необходимые компоненты (в том числе пластификаторы) в нужных пропорциях. При выборе состава смеси необходимо руководствоваться предполагаемыми условиями эксплуатации и ценой. Цена готовой смеси для наливного пола будет дороже, чем стоимость составляющих для ее приготовления, приобретаемых отдельно.

Теплый пол в стяжке

Материалы для монтажа

Таким образом, для заливки теплого пола в стяжку своими руками или же с помощью специалистов вам понадобятся:

• теплоизоляция
• фольга
• сам материал стяжки, которым могут служить цемент с песком, бетон или самовыравнивающиеся смеси

Материалы и их количество подбираются исходя из конкретных условий: типа помещения, общей и обогреваемой площадей, ожидаемого эффекта от использования теплого пола, конкретных условий монтажа.

Теплый пол Energy

Компания Energy предлагает две линейки теплых полов под заливку бетоном:

• теплый пол Energy Cable с линейной мощностью кабеля 18 Вт/п.м
• и теплый пол Energy Universal с линейной мощностью кабеля 10 Вт/п.м

Данные модели позволяют обеспечить подогрев любых поверхностей как в помещениях, так и на открытом пространстве, и обладают всеми преимуществами кабельных теплых полов, указанными выше.

Греющий кабель в стяжку — толщина стяжки для монтажа теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения.

При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

• Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
• Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
• Для чего используется фибра.
• Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

• На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
• По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.
• Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.
  Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

1. В бетономешалку или рабочую емкость засыпается сухая смесь.
2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Понравилась статья?

Поделиться в соцсетях:

Должен ли я устанавливать теплый пол под стяжку или непосредственно под плитку?

Как правило, нагреватель может быть размещен под стяжкой, если толщина стяжки менее 40 мм, или поверх стяжки, чтобы располагаться прямо под плиткой. Оба будут хорошо работать, но будут работать немного по-разному, так как стяжка будет действовать как тепловая масса, сохраняя тепло. При размещении обогревателя под экраном потребуется больше времени для нагрева и охлаждения, однако достигается хороший результат, поскольку термостат и датчик температуры пола будут соответственно регулировать и регулировать температуру пола.

Изменения температуры в разное время суток более эффективны для обогрева, установленного непосредственно под плиткой. Более быстрое время отклика связано с тем, что при нагреве приходится нагревать меньше материала, прежде чем он достигнет поверхности.

Таким образом, оба метода работают хорошо и являются рекомендуемыми вариантами установки. Лично у меня в собственном доме 3 ванных комнаты с подогревом. Две отапливаемые зоны находятся под стяжкой, одна под плиткой. Разницы в производительности не заметно, и все они работают без нареканий. Термостатические контроллеры соответствующим образом регулируют температуру и обеспечивают прекрасное тепло в ванных комнатах.

Прочие соображения
Как правило, на крупных строительных площадках или застройках подогрев под плитку размещается под слоем стяжки. Это связано с более высоким риском повреждения, когда на строительной площадке работают несколько специалистов. В этом случае целесообразно покрыть систему отопления песчано-цементной стяжкой до начала укладки плитки.

Предотвращение повреждения напольного отопления при укладке стяжки
Основной причиной повреждения системы отопления после ее установки является наезд тачек на отапливаемую площадь во время укладки стяжки. Это особенно распространено, если отапливается большая площадь, и бетоноукладчики используют тачки для перевозки песчано-цементной смеси. Если возможно, используйте ведра со стяжкой или сделайте «дорожку» для тачки над системой отопления с помощью желобка или подобного материала. Затем дорожку из гофрированного картона можно перемещать по мере необходимости после завершения процесса стяжки.

Преимущества подогрева пола

• Ваш пол будет дольше сохранять тепло, если подогрев пола будет установлен под основанием пола.
• Отопление не может быть повреждено во время укладки плитки, если предварительно установлена ​​стяжка.
• При необходимости замены плитки нет риска повреждения нагревательного элемента.
№

Преимущества обогрева под плиткой

• Ваш пол будет нагреваться быстрее, если напольное отопление будет установлено непосредственно под плиткой.
• Температуру пола можно более эффективно регулировать вверх и вниз в разное время суток.
• Датчик температуры расположен ближе к плитке, что дает более точную информацию о температуре пола.

Какой нагревательный элемент следует использовать?
Нагревательные маты Custom Heat под плитку предназначены как для укладки под плитку, так и в стяжку. Толщина наших матов составляет 3,8 мм, что делает их достаточно тонкими, чтобы укладываться в клей для плитки, и в то же время они достаточно мощные, чтобы нагревать песчано-цементный слой толщиной 40 мм. Если у вас кровать больше 40 мм, мы можем модернизировать нагревательный кабель в соответствии с вашими требованиями. Просто позвоните нам!

Как наносить стяжку на пол с подогревом

Когда дело доходит до укладки стяжки на пол с подогревом, оба продукта должны быть тщательно продуманы на этапе проектирования, чтобы гарантировать успешную установку.

В этой статье мы обсудим различные типы стяжек и основные аспекты их профессионального применения на полах с подогревом.

Введение в полы с подогревом

Стремление к «более экологичным» строительным системам в Великобритании за последние несколько лет привело к тому, что полы с подогревом становятся все более популярными в самых разных секторах, включая жилье, здравоохранение, образование и досуг.

Использование улучшенной теплоизоляции внутри зданий, а также переход к конденсационным котлам и геотермальным тепловым насосам свидетельствует о том, что вопросам энергоэффективности уделяется больше внимания. Все эти тенденции способствуют внедрению напольного отопления, которое идеально подходит для работы в сочетании с конденсационными котлами, то есть системами, которые более эффективно работают при более низких температурах воды.

Тем не менее, геодезисты должны проявлять осторожность в отношении взаимосвязи между системой подогрева пола и связанной с ней стяжкой пола.

Различные типы стяжек

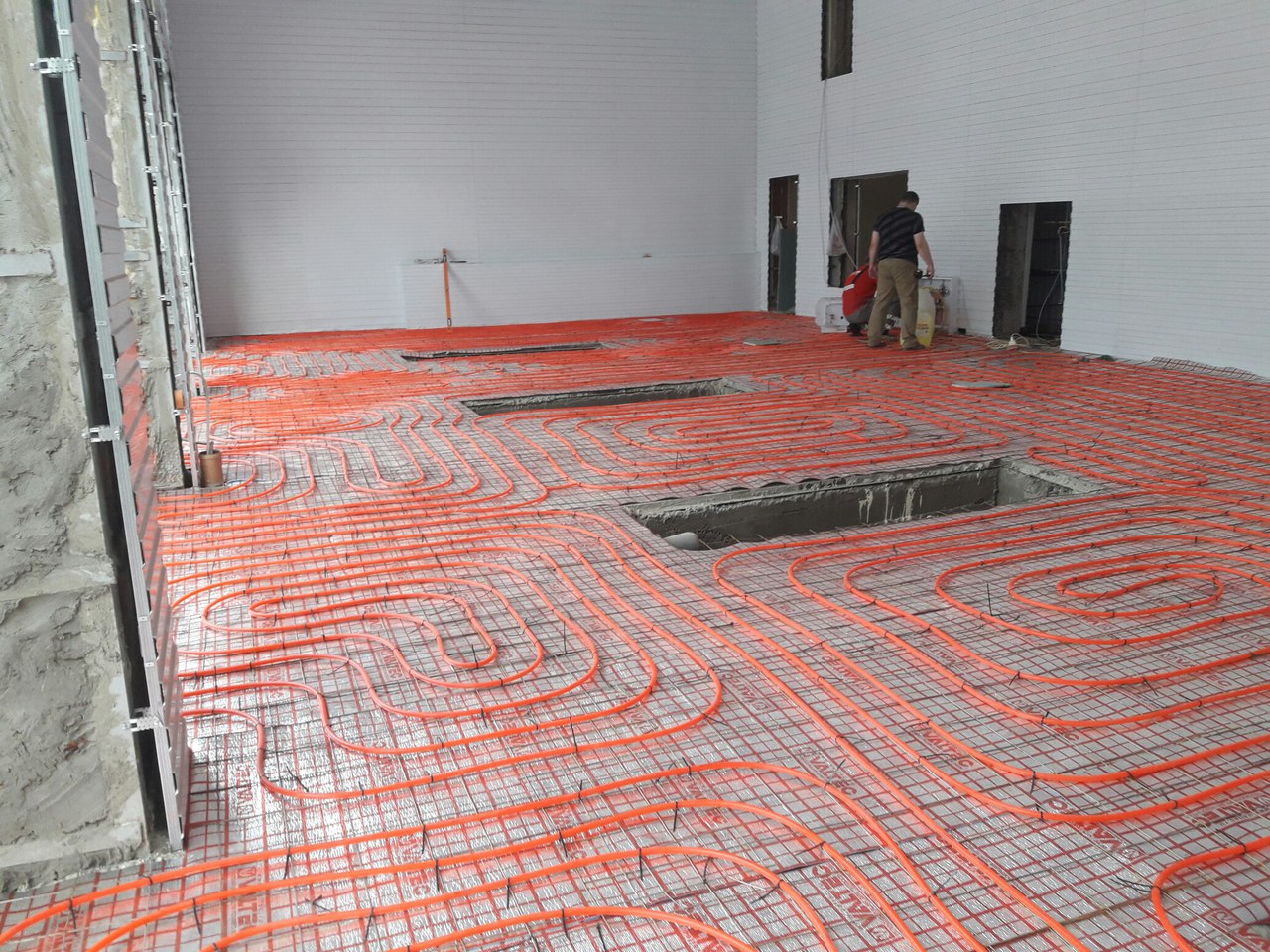

Пол с подогревом состоит из слоя водопроводных труб, прикрепленных к изоляции соответствующим образом, например, скрепками или зажимной планкой, поверх которых устанавливается стяжка.

Вообще говоря, существует два типа стяжки:

• Полусухая, наносимая вручную стяжка, затираемая шпателем до конца
• Жидкая, сыпучая стяжка, обычно перекачиваемая по трубам на заданную минимальную глубину

Независимо от типа, процесс завершается отверждением стяжки и отделкой изнашиваемой поверхности пола, а затем укладкой для завершения зоны пола. При нанесении на пол с подогревом крайне важно дать стяжке высохнуть, прежде чем постепенно выполнять предварительный нагрев пола в рамках процесса ввода в эксплуатацию. После того, как этот процесс завершен, можно приступать к финишной отделке пола.

Ключевые моменты при нанесении стяжки на полы с подогревом

Существует ряд ключевых моментов, которые необходимо учитывать, чтобы обеспечить успешное нанесение стяжки пола на полы с подогревом, в том числе:

• Прежде чем приступить к укладке, убедитесь, что участок, подлежащий стяжке, гладкий и плоский, чтобы изоляция могла лежать ровно, и что перед установкой системы теплого пола и стяжки имеется правильная зона стяжки/пола. упаковка.
• Правильная стяжка и соответствующая толщина определяется с учетом теплопроизводительности, точечной нагрузки, размера и масштаба площади пола и выбранной отделки пола. При проектировании системы теплого пола также необходимо учитывать тип стяжки и потребность в тепловом движении, вызывающем расширение.
• Все расширительные и периметральные полосы устанавливаются в соответствии со спецификацией проекта, а стяжка замешивается и наносится в соответствии с инструкциями производителя.
• Размещение деформационных или компенсационных швов, необходимых для уменьшения образования трещин в стяжке, продумывается на этапе проектирования с учетом как стяжки, так и напольного отопления.

Также очень важно помнить о влиянии этого типа нагрева на стяжки и о том, как эти стяжки реагируют на тепловую мощность.

Что может быстро стать проблемой, так это тот факт, что проектировщики, заинтересованные в зоне обогреваемого пола, часто подходят к работе с разными точками зрения и знаниями. Обычно пол с подогревом рассматривается в первую очередь из-за механического и электрического (M&E) плана здания, основанного на мощности и сопротивлении отделки пола, чтобы обеспечить необходимый комфорт для пользователя здания, тогда как стяжка предназначена для размещения отделки пола и нагрузки здания.

Эта ситуация может привести к пробелам в знаниях и, в конечном счете, к неудачным установкам, недовольным клиентам и испорченной репутации. По всей Великобритании часто проводятся расследования причин возникновения проблем в зоне отапливаемых полов.

Нередко к специалистам по стяжке обращаются для осмотра трещин, которые часто рассматриваются как неисправность стяжки. Однако в подавляющем большинстве случаев трещины являются признаком проблем с черновой зоной.

Слишком часто изучение чертежа с отмеченными положениями трещин, наложенного на чертежи «как построено» схем напольного отопления, выявляет отсутствие надлежащего проекта или плохое расположение труб отопления, или сочетание того и другого.

Поэтому важно помнить, что ремонт трещины не является немедленным решением. Выявление причины, а затем ее устранение имеют первостепенное значение, прежде чем чинить стяжку.

Контрольный список

Очевидно, что профилактика лучше, чем лечение. Помните, что размеры и форма комнат и коридоров будут влиять на проектирование и монтаж систем теплого пола и стяжки. Следующий контрольный список должен помочь геодезистам при осмотре здания, которое должно быть водонепроницаемым до начала стяжки.

• Предусмотрены ли в стяжке деформационные швы? Следует учитывать требования к деформационным швам между стяжками, установленными над соседними отопительными контурами с независимым управлением, и стяжками с подогревом/без обогрева. Гибкая изоляция должна использоваться для формирования эластичного деформационного шва по периметру и вокруг любых коммуникаций или проходов колонн через стяжку. Коридоры и дверные пороги требуют отдельных швов после укладки стяжки.

• Единственной самой большой проблемой является непонимание того, как этот тип нагрева влияет на стяжки и как эти стяжки реагируют на тепловую мощность. Октябрь-ноябрь 2012 г. Журнал геодезии зданий 17

• По периметру нанесен ли ячеистый пенопласт и через стяжку проходят выступы? Если нет, не укладывайте стяжку, пока она не будет установлена. Изоляция также должна быть плотно соединена встык с разделительным слоем полиэтилена между изоляцией и стяжкой.

• Надежно ли закреплены трубы, в частности, с плавными стяжками? В противном случае трубы могут всплыть. Трубы, проходящие через места стыков, также должны иметь соответствующие муфты.
• Изоляция уложена ровно и полностью закреплена без раскачивания? Изоляция должна располагаться на ровной поверхности, а не на камнях и не перекрывать пустоты или выступы в плитах перекрытия.
• Соответствует ли изоляция толщине и классу теплостойкости и устойчивости к сжатию при ожидаемых нагрузках на пол?
• Имеются ли заклеенные лентой участки, из-за которых изоляция поднимается под натяжением ленты? То же правило распространяется на трубы теплого пола, которые скрепляются скобами (защелкиваются) под натяжением.
• Уложена ли изоляция по краям помещений на всю глубину и правильно ли расположена, поскольку это самое слабое место в помещении?

• Правильно ли уплотнена стяжка вокруг труб теплого пола? Кроме того, убедитесь, что достигнут требуемый минимальный слой стяжки над трубами отопления. Немаловажно и то, что полусухие стяжки наносятся монолитно в два слоя.
• Плавающие цементные стяжки, содержащие системы подогрева пола, армированы полипропиленовыми волокнами и D49сетка, помогающая контролировать усадку при высыхании?
• Предусмотрено ли в программе достаточно времени, чтобы стяжка высохла и набрала прочность перед вводом в эксплуатацию системы подогрева пола (со скоростью, указанной производителем стяжки) перед нанесением окончательной отделки пола?

Наиболее распространенной проблемой, вызванной участием разных поставщиков, является конфликт ответственности, когда один поставщик обеспечивает полы с подогревом, а другой — стяжку.
