Расположение розеток на кухне (12 фото и схемы размещения)

Электрооборудование существенно упрощает человеческий труд, делая его намного комфортабельнее. Установить приборы в кухонном помещении можно по-разному, но к местам монтажа должно быть подведено электропитание.

На кухне розетки устанавливают в соответствии с определенными требованиями:

• должны располагаться на высоте более 10-20 см от пола;
• расстояние между розеткой и электрическим прибором не должно быть более 1 м;
• установка должна позволять подключение всего оборудования, как правило, в кухонном помещении необходимо от 4-х штук;
• установка поблизости от мойки и газовой плиты запрещается;
• место должно быть недоступным для детей.

Почитайте, как правильно располагать розетки согласно ГОСТам.

Количество розеток имеет значение

Для того чтобы рассчитать, сколько мест подключения к электросети необходимо в кухонном помещении, следует посчитать бытовую технику, которая будет использоваться. Если в настоящее время еще нет оборудования, то под него все равно рекомендуется сделать розетку. К примеру, сейчас на кухне нет вытяжки, но её покупка запланирована. Специалисты рекомендуют подвести под неё питание, так как монтаж после ремонта будет выполнить невозможно.

Только после того, как определено количество розеток, следует продумать, в каких местах их установить. Монтировать приборы необходимо в соответствии с требованиями пожарной безопасности и личными желаниями.

Как можно их расположить?

Чаще всего розетки размещают над кухонной столешницей на высоте 10-20 см. Для защиты от детей они могут оснащаться специальными пластиковыми крышками, которые скрывают их от глаз и ограничивают доступ.

Для подключения электродуховок, посудомоечных и стиральных машин иногда делают розетки, встроенные в шкаф. Однако стоит заметить, что доступ к ним ограничен и они часто оказываются заставленными.

Для вытяжки розетка встраивается в навесной шкаф либо монтируется под потолком.

С каждым годом количество электроприборов растет, поэтому приходится придумывать новые варианты их подключения. Инновационным решением стали выдвижные системы. Они могут устанавливаться как вертикально, так и горизонтально, монтируются в шкаф или столешницу. Внутри корпуса могут находиться несколько розеток, аудиовыходы.

Такие приборы позволяют сэкономить пространство и избавят от удлинителей и переносок, провода которых постоянно мешают и создают неэстетичный вид.

Еще одна инновация – это угловые системы распределения. Они помогут рационально использовать поверхность и задействовать угловую зону.

Существует еще один тип – встроенные в столешницу электророзетки, которые занимают меньшую глубину. Открываться они могут как книжка, а сверху защищены алюминиевой крышкой.

Примеры размещения розеток в дизайне кухни:

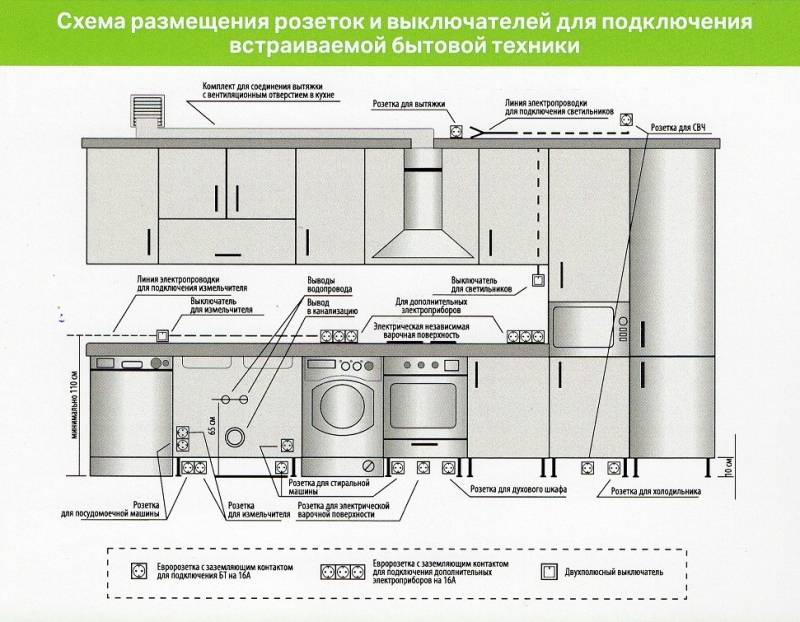

Схема расположения электророзеток

Самой распространенной для размещения розеток на кухне является трехуровневая схема:

• Нижний уровень. На нем располагают подключения для крупной бытовой техники (10-30 см от пола).

• Средний уровень. Здесь подключаются приборы, расположенные на столешнице.

• Верхний уровень. Используется для подключения подсветки и вытяжки.

Монтажные работы по установке розеток не являются слишком сложными, но работа с сетями электролиний требует определенных знаний и навыков. Именно поэтому их стоит доверить специалистам, которые учтут все ваши пожелания, не нарушая нормы и технологии.

Если вы решили выполнять всё самостоятельно, необходимо изучить параметры своей кухни, определить лучшие и необходимые места и провести монтажные работы, не нарушая технику безопасности.

расчеты и советы по размещению . Электропара

В процессе ремонта перед владельцами квартиры непременно встает вопрос о том, сколько розеток нужно установить на кухне. Решать эту задачу также приходится в случае покупки очередного электроприбора, в этом случае исправить ситуацию помогут дополнительные розетки. Чтобы наслаждаться комфортом в полной мере, лучше с самого начала рассчитать примерное количество приборов и их расположение на кухне.

Назначение розеток на кухне

На каждой кухне есть хотя бы один электроприбор. Даже в квартире закоренелого холостяка присутствует чайник, холодильник и телевизор. Что уж говорить о семьях с детьми – здесь кухня буквально напичкана всевозможной бытовой техникой, ведь малыши требуют больше внимания и заботы.

Рассчитать количество розеток на кухне не так сложно, нужно лишь внимательно вспомнить уже имеющиеся приборы, а также потенциальную технику, покупка которой уже запланирована. Лучше выписать все на листок бумаги, чтобы ничего не упустить. Начинаем считать:

• Холодильник/морозильник
• Электроплита
• Духовой (жаровой шкаф)
• Стиральная/посудомоечная машина
• Чайник
• СВЧ
• Вытяжка для плиты

Также на кухне могут присутствовать дополнительные электроприборы: кофеварка, стерилизатор для детской посуды, телевизор, мелкая техника (миксеры, блендеры, комбайны), хлебопечка, мясорубка, тостер и т. д. Данный список можно продолжать бесконечно, ведь сегодня любому покупателю доступен широкий выбор техники. Также нужно накинуть розетки для ноутбука, зарядки мобильных или планшетов. Если речь идет о кухне в частном доме, скорее всего, потребуется дополнительная розетка для насоса, обеспечивающего беспрерывную подачу воды, и водонагреватель.

Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку. Вот почему так важно рассчитать количество розеток на самом начальном этапе.

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы.

Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок). Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.

д.

Установка розеток

Сложность работ по установке розеток напрямую зависит от типа проводки, поэтому нужно поподробнее остановиться на описании существующих способов.

Выбор типа проводки

Итак, электрическая проводка бывает скрытой и наружной. В квартире чаще всего именно скрытая проводка – проводов не видно, они утоплены в бетонные стены. А вот в частных домах более популярен открытый способ проводки, или, наружный. Это связано с повышенной пожароопасностью в деревянных домах.

Если ремонт производится в квартире, придется штробить стены. Для этого рабочие используют специальный инструмент штроборез или другие инструменты. В бетонной стене выдалбливают канавки, в которые будет заложен кабель, а в месте установки розетки устанавливается подрозетник (углубление в стене, куда будет ставиться монтажный короб). Минусы такого метода: трудоемкость работ, сильные загрязнения (мелкие частицы бетона летят во все стороны), сложность доступа к отдельным элементам цепи в перспективе.

При проведении работ в частном доме наиболее предпочтителен наружный монтаж проводки. По дому поверх стен разводится кабель, затем подключаются розетки и выключатели, а провода прячутся в кабель-каналы. Существенный плюс такого способа – отсутствие грязи, быстрый доступ к любому участку цепи, отсутствие каких-либо следов на ремонте (при скрытой проводке придется убирать дорогие обои или плитку).

Итак, вопрос о том, сколько нужно розеток на кухню, каждый  должен решать самостоятельно. Отдавайте предпочтение многомодульным розеткам, двух- и трехместным, а в некоторых случаях придутся впору блоки на несколько розеток. Соблюдайте правила установки (розетки с заземлением для трехфазной сети, розетки с крышкой или шторками для влажных мест) и не жалейте средств на качественные приборы, ведь дешевые китайские модели придется скоро менять, а это опять все с самого начала.

Все, что вам нужно знать

К
Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 24.05.22

Рассмотрено
Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Хотя это может быть трудно увидеть в краткосрочной перспективе, удовлетворение требований жилищного электротехнического кодекса не означает, что инспектор будет доволен или получит штамп «Одобрено» на вашем разрешении. Электротехнические нормы и правила — это гибкий набор практик, которые реагируют на постоянно меняющиеся условия дома, и все они направлены на обеспечение безопасности.

Подключение кухонных розеток в соответствии с электрическими нормами, безусловно, помогает самодельщикам создать более безопасное пространство. Но во многих отношениях это также помогает сделать кухню более функциональной.

Основы электрических норм часто кажутся бессмысленными правилами, состряпанными в зале заседаний офиса. Тем не менее, электрики, подрядчики и другие специалисты отрасли, работающие в этой области, на самом деле разрабатывают электрические нормы в ходе подробных обсуждений и многочисленных исправлений. Ни одно изменение не приходит без особого внимания.

Для домовладельца электрические нормы являются менее ограничивающими, чем информативными и конструктивными. Например, большинство небольших бытовых приборов, таких как миксеры, имеют короткие шнуры. Требования кодекса для розеток GFCI на кухне гласят, что розетки должны быть расположены на расстоянии не более 4 футов друг от друга.

NFPA обновляет код каждые три года, чтобы соответствовать растущим требованиям современной кухни. Если вы переделываете свою старую существующую кухню, большинство юрисдикций требуют, чтобы ваша новая кухня соответствовала текущим требованиям кодекса.

Цепи малых бытовых приборов с защитой GFCI

Требование : Предусмотреть не менее двух 20-амперных, 120-вольтовых цепей для питания электрических розеток GFCI (прерыватель цепи замыкания на землю) для столешниц и столовых.

Почему : На кухне требуются розетки на 20 ампер (против 15 ампер) для более высоких требований к мощности из-за таких приборов, как тостеры, блендеры, кофеварки и миксеры.

Причина, по которой требуются две цепи, заключается в том, что это расширяет зону покрытия. Таким образом, общая нагрузка не полностью обслуживается одной и той же цепью.

Предоставление частых точек подключения долгое время было опорой NEC, чтобы домовладельцы не испытывали соблазна слишком сильно натягивать шнуры питания. Но со временем шнуры небольших приборов постепенно становились короче. Новые шнуры для настольных приборов обычно имеют длину всего 2 фута, а электрические розетки на кухне не должны располагаться на расстоянии более 4 футов друг от друга. По этой причине высота кухонной розетки также не должна превышать 20 дюймов от поверхности прилавка.

Ель / Марго Кавин

Основная цепь освещения

Требование : Обеспечьте по крайней мере одну 15-амперную, 120-вольтовую цепь, питающую потолочный светильник, встроенные светильники и любые светильники под шкафами. Это не может быть в цепи GFCI.

Почему : Для светильников требуется меньшая сила тока. Однако, если вы хотите больше освещения, вам придется увеличить силу тока и другие сопутствующие факторы (такие как калибры проводов и т. д.), чтобы удовлетворить эти потребности.

Электротехнические нормы требуют, по крайней мере, одной цепи освещения, чтобы на кухне было хотя бы какое-то постоянное освещение.

Причина, по которой цепь освещения не может быть включена в GFCI, заключается в том, что она может быть случайно отключена, если другие службы отключат GFCI.

Расстояние между GFCI над столешницами

Требование : расстояние между розетками на столешнице не должно превышать 48 дюймов.

Почему : Цель состоит в том, чтобы домовладелец не поддавался искушению натянуть шнур более чем на 24 дюйма (т. е. половину требуемых 48 дюймов), чтобы подключить небольшой прибор. Вы можете предоставлять GFCI чаще, чем каждые 48 дюймов, что обычно считается рекомендуемой практикой.

Ель / Марго Кавин

Требования к коду розетки с защитой от несанкционированного доступа

Требование : Все розетки на 15 и 20 ампер, независимо от того, GFCI или нет, должны быть защищены от несанкционированного доступа в следующих местах, связанных с кухней: цепь небольших приборов, пространство на столешнице (включая розетки на столешнице кухонного островка), стены и пространство в коридоре.

Почему : Если вы не занимались электромонтажными работами в течение нескольких лет, вас может удивить это требование. Если вы приобрели старый дом, скорее всего, в вашем доме нет ни одной из этих специальных розеток.

Реагируя на опасность того, что дети могут ударить себя током, воткнув в розетки токопроводящие предметы (канцелярские скрепки, невидимки и т. д.), НЭК стал требовать установки розеток, имеющих внутри прочную шторку.

Этот затвор можно открыть только тогда, когда два электрических штыря одновременно вставлены в розетку и с большой силой. Эти розетки обозначаются буквами «TR» на передней вилке розетки.

Секции столешницы шириной 12 дюймов Требуют GFCI

Требование : Секции столешницы шириной 12 дюймов и более считаются стеной и должны иметь розетку (GFCI).

Почему : Люди делают самые разные вещи на крошечных участках столешницы, в том числе пытаются втиснуть мелкую бытовую технику. Это требование гарантирует, что даже на небольших площадях любые используемые приборы будут иметь собственный источник питания.

Контур посудомоечной машины

Требование : Предусмотреть одну выделенную цепь на 15 А, 120 В, подключенную кабелем 14/2. Цикл NEC Code 2017 теперь требует установки посудомоечных машин в контуре GFCI.

Почему : Посвященный — это ключевое слово в требованиях к электрическим цепям посудомоечных машин. Это означает, что посудомоечная машина получает свою собственную цепь, отдельную от холодильника и других приборов, поэтому она не может случайно отключиться (на уровне цепи), тем самым отключив питание других областей кухни.

Наконец, 14/2 — это стандартный кабель для 15-амперной цепи. Допускаются цепи с большей силой тока (если они находятся в пределах рабочей мощности прибора). Если это так, кабель и розетка должны быть заменены.

Цепь утилизации мусора

Требование : Предусмотреть одну выделенную цепь на 15 А, 120 В, подключенную кабелем 14/2.

Почему : Причина та же, что и для контура посудомоечной машины. У мусоропроводов нет длительного пробега, как у плит или микроволновых печей. Первоначальный скачок напряжения настолько высок, что он может легко отключить автоматический выключатель, тем самым отключив другие приборы на кухне.

Микроволновая цепь

Требование : Предусмотреть одну выделенную цепь на 20 А, 120 В, подключенную кабелем 12/2.

Почему : Схема на 20 ампер необходима для удовлетворения более высоких требований к мощности микроволн. Кабель калибра 12 является стандартным для любой цепи на 20 ампер.

Цепь электрической плиты

Требование : Предусмотреть одну выделенную цепь на 50 А, 120/240 В, соединенную кабелем соответствующего сечения. Это не должно быть GFCI.

Почему : Электрические плиты потребляют на кухне больше энергии, чем что-либо еще. Все в этой схеме имеет большой размер и отделено: большой кабель, автоматический выключатель с большим усилием и выделенная цепь (чтобы не отключить другие приборы или источники света).

О кухонном электрическом коде

Национальная ассоциация противопожарной защиты США (NFPA) — это группа, которая создает и обновляет Национальный электротехнический кодекс (NEC), который затем полностью или частично принимается вашим муниципалитетом.

Требования к электрической цепи для кухонь

К
Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено
Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. и является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, а Национальный электротехнический кодекс предусматривает, что кухни должны обслуживаться несколькими цепями. На кухне, где используются электроприборы для приготовления пищи, может потребоваться до семи или восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна универсальная схема освещения может обслуживать все осветительные приборы и штепсельные розетки.

Когда-то большинство кухонных приборов подключались к обычным общим розеткам, но по мере того, как с годами кухонные приборы становились все больше и больше, теперь стандартно и требуется строительными нормами, чтобы каждый из этих приборов имел выделенную цепь прибора, которая ничему другому не служит. Кроме того, для кухонь требуются небольшие цепи электроприборов и как минимум одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила имеют одинаковые требования. В то время как NEC (Национальный электротехнический кодекс) служит основой для большинства местных норм, отдельные сообщества могут и часто устанавливают свои собственные стандарты. Всегда согласовывайте с местными властями требования к коду для вашего сообщества.


• 01 07

  Контур холодильника

  Инти Сент-Клер / Фотодиск / Getty Images

  Современному холодильнику требуется отдельная цепь на 20 ампер. В настоящее время у вас может быть холодильник меньшего размера, подключенный к общей цепи освещения, но во время любой крупной реконструкции установите для холодильника специальную цепь (120/125 вольт). Для этой выделенной 20-амперной цепи для проводки требуется неметаллический (NM) экранированный провод 12/2 с заземлением.

  Эта цепь обычно не требует защиты GFCI, если только розетка не находится в пределах 6 футов от раковины или расположена в гараже или подвале, но обычно она требует защиты AFCI.

• 02 из 07

  Цепь диапазона

  Для электрической плиты обычно требуется отдельная цепь на 240/250 вольт, 50 ампер. Это означает, что вам потребуется установить кабель 6/3 NM (или провод #6 THHN в кабелепроводе) для питания диапазона. Однако, если это газовая плита, ей потребуется только розетка на 120/125 вольт для питания органов управления плитой и вентиляционного колпака.

  Тем не менее, во время капитального ремонта рекомендуется установить электрическую цепь плиты, даже если вы в настоящее время не будете ее использовать. В будущем вы, возможно, захотите перейти на электрическую плиту, и наличие этой схемы станет преимуществом, если вы когда-нибудь продадите свой дом. Имейте в виду, что электрическая плита должна быть прижата к стене, поэтому расположите розетку соответствующим образом.

  В то время как цепи на 50 ампер типичны для диапазонов, для некоторых устройств могут потребоваться цепи до 60 ампер, в то время как для меньших устройств могут потребоваться цепи меньшего размера — 40 или даже 30 ампер. Однако новое жилищное строительство обычно включает цепи на 50 ампер, поскольку их достаточно для подавляющего большинства бытовых кухонных плит.

  На кухнях, где варочная панель и настенная духовка являются отдельными устройствами, Национальный электротехнический кодекс обычно разрешает питание обоих устройств от одной и той же цепи при условии, что совокупная электрическая нагрузка не превышает безопасную мощность этой цепи. Однако, как правило, 2-, 30- или 40-амперные цепи запускаются от главной панели для питания каждой из них отдельно.

• 03 из 07

  Контур посудомоечной машины

  При установке посудомоечной машины цепь должна быть выделенной 120/125-вольтовой, 15-амперной цепью. Эта 15-амперная цепь питается проводом 14/2 Нм с землей. Вы также можете подключить посудомоечную машину к сети на 20 ампер, используя провод 12/2 Нм с заземлением. Убедитесь, что кабель NM имеет достаточную слабину, чтобы посудомоечную машину можно было вытащить и обслуживать, не отсоединяя ее — мастер по ремонту бытовой техники будет вам благодарен.

  Примечание: для посудомоечных машин требуется местное отключение или блокировка панели. Это требование выполняется с помощью конфигурации шнура и вилки или небольшого устройства блокировки, установленного на выключателе на панели для предотвращения удара током.

  Некоторые электрики подключают кухню, чтобы посудомоечная машина и мусоропровод питались от одной и той же цепи, но если это делается, то это должна быть цепь на 20 ампер, и необходимо позаботиться о том, чтобы общая сила тока обоих приборов не превышала 80 процентов от номинального тока цепи. Уточните у местных властей, разрешено ли это.

  Требования GFCI и AFCI варьируются от юрисдикции к юрисдикции. Обычно для схемы требуется защита GFCI, но защита AFCI может не требоваться в зависимости от местной интерпретации кода.

• 04 07

  Цепь утилизации мусора

  Мусоропроводы делают грязную работу по уборке беспорядка после еды. Когда они загружены мусором, они потребляют большую силу тока, когда измельчают мусор. Для вывоза мусора требуется выделенная цепь на 15 ампер, питаемая кабелем 14/2 Нм с заземлением. Вы также можете выбрать для питания измельчителя цепь на 20 ампер, используя провод 12/2 Нм с заземлением. Это часто делается, когда местные правила разрешают утилизатору использовать общий контур с посудомоечной машиной. Вы должны всегда уточнять у местного инспектора по строительству, разрешено ли это в вашем регионе.

  В разных юрисдикциях могут быть разные требования, требующие защиты GFCI и AFCI для утилизации мусора, поэтому проконсультируйтесь с местными властями. Включение защиты AFCI и GFCI является самым безопасным подходом, но поскольку устройства GFCI могут быть склонны к «фантомному отключению» из-за скачков напряжения при запуске двигателя, профессиональные электрики часто опускают устройства GFCI в этих цепях, где это разрешено местными нормами. Обычно требуется защита AFCI, поскольку эти цепи управляются настенным выключателем, а утилизация может быть подключена к настенной розетке.

• 05 из 07

  Контур микроволновой печи

  Для питания микроволновой печи требуется специальная цепь на 20 ампер и 120/125 вольт. Для этого потребуется провод 12/2 Нм с заземлением. Микроволновые печи бывают разных видов и размеров. Некоторые из них представляют собой настольные модели, а другие микроволновые печи устанавливаются над плитой.

  Хотя нередко можно увидеть, как микроволновые печи подключены к стандартным розеткам для бытовой техники, более крупные микроволновые печи могут потреблять до 1500 Вт, и для них требуются собственные выделенные цепи.

  Эта цепь не нуждается в защите GFCI в большинстве областей, но иногда требуется, когда устройство подключается к доступной розетке. Для этой цепи обычно требуется защита AFCI, так как прибор подключен к розетке. Однако микроволны вносят вклад в фантомные нагрузки, поэтому вы можете подумать об отключении их от сети, когда они не используются.

• 06 из 07

  Цепи малых бытовых приборов

  На столешнице вам потребуются две выделенные цепи на 20 ампер, 120 / 125 В для питания небольших бытовых приборов, включая такие устройства, как тостеры, электросковороды, кофейники, блендеры и т.  д. Две цепи — это минимум, требуемый кодом. ; вы также можете установить больше, если этого требуют ваши потребности.

  Планируя схемы и расположение розеток, постарайтесь представить, где на столешнице вы будете размещать технику. Если сомневаетесь, добавьте дополнительные схемы на будущее.

  Цепи питания подключаемых розеток, обслуживающих настольные приборы, должны всегда иметь защиту как GFCI, так и AFCI.

• 07 из 07

  Цепь освещения

  Конечно, кухня не была бы полноценной без схемы освещения, освещающей зону приготовления пищи. Для питания кухонного освещения, такого как потолочные светильники, канистры, светильники под шкафами и полосовые светильники, требуется как минимум одна выделенная цепь на 15 ампер и 120 / 125 В.

  Каждый комплект светильников должен иметь свой выключатель, позволяющий управлять освещением. Всегда учитывайте и будущие потребности. Возможно, в будущем вы захотите добавить потолочный вентилятор или группу трековых светильников. По этой причине неплохо установить 20-амперную цепь для общего освещения, даже если в коде требуется только 15-амперная цепь.

  В большинстве юрисдикций цепь, которая питает только осветительные приборы, не требует защиты GFCI, но может потребоваться, если настенный выключатель расположен рядом с раковиной. Защита AFCI обычно требуется для всех цепей освещения.

  9 лучших вариантов освещения под шкафами 2023 года

Кухонная электропроводка в старых домах




В старых домах, в которых не были обновлены системы электропроводки на кухне, очень часто кухонная электропроводка оказывается недостаточной для электрических требований современной кухни. Например, нередко кухня имеет только две или три цепи, а базовые приборы, такие как холодильник, посудомоечная машина, мусоропровод, питаются от той же цепи общего назначения, которая питает светильники и розетки на столешнице. . Вообще говоря, старым системам электропроводки разрешается оставаться на месте («устареть»), когда на кухне проводятся скромные ремонтные работы, такие как простая замена приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешений на строительство, вам может потребоваться полностью привести кухню в соответствие с нормами, и для этого, скорее всего, потребуется добавить несколько электрических цепей.

Кухонная электропроводка в новых или реконструированных кухнях




Во время нового строительства или крупной реконструкции кухни строительные нормы и правила, вероятно, потребуют, чтобы вы привели системы сантехники и электропроводки в соответствие с текущими требованиями правил. Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI уже давно требуются на кухнях, но защита AFCI появилась совсем недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 г. и расширенной в редакции 2017 г., для многих цепей в доме, включая кухню, стал требоваться особый тип защиты цепи. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дугового разряда), возникающего при скачке электричества между неисправными проводными соединениями. AFCI отключают текущий поток до того, как может произойти пожар.

На кухнях лучший совет — убедиться, что все 15-амперные и 20-амперные цепи имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, чаще всего это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI и не заменяет эти требования. С другой стороны, защита от замыкания на землю (GFCI) предназначена для защиты от ударов.

Многие кухонные цепи требуют защиты как AFCI, так и GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Ни в коем случае нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых регионах любая цепь, которая обслуживается втычными розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех 15-амперных или 20-амперных цепей , даже тех, которые обслуживают только проводные устройства.
