Здравствуйте друзья.

В этой статье мы с вами научимся определять размеры выдвижных ящиков (с накладными фасадами), делать их разметку и установку.

Изначально, для изготовления короба и ящиков, будет использоваться ДСП толщиной 16мм, и выдвижной фурнитурой будут телескопические направляющие.

Итак, сначала разберемся, как рассчитать размеры ящиков.

Любой такой элемент мебели, состоит из четырех деталей.

Как правило, две фронтальные детали располагаются между двумя боковыми (на которые потом крепятся полозья от телескопических направляющих).

Для того чтобы высчитать размеры фронтальных деталей, нам нужно знать ширину всего короба.

Пусть, она будет равна S.

Для расчета, нам, так же, нужно знать зазоры, которые необходимо дать на телескопические направляющие. Они равны 13мм (на каждую направляющую).

Теперь, исходя из устройства самого ящика, высчитаем размер его фронтальной детали (Sфр):

Sфр = S-32-26-32 = S-90 (мм, все размеры, в дальнейшем, будут в миллиметрах), где: 32 – толщина двух боков короба, 26 – допуски под направляющие с двух сторон (13+13=26), 32 – толщина двух боковых деталей ящика.

Формулу Sфр = S-90 можно использовать в случае, если, как было сказано выше, толщина ДСП равна 16мм.

Если, например, толщина ДСП будет равна 18мм, то:

Sфр = S-36-26-36 = S-98

Боковые детали ящика, обычно равны размерам самих направляющих, которые бывают:

250:300:350:400:450:500:50:600:650:700:750:800 (мм).

Самый распространенный вариант (например, для изготовления кухонных гарнитуров – короб, глубиной 460мм, под направляющие, размером 450мм).

Высота ящиков зависит от высоты фасадов, которые должны быть на них установлены.

Например, в нашем варианте, верхний фасад будет иметь стандартную высоту 140мм, и под него высота может быть равной 100мм.

А вот для двух остальных фасадов, высотой по 291мм, эту высоту можно брать, например, 120, 150, 180….В нашем случае, она будет равна – 200мм.

Теперь, довольно ответственный момент – разметка боков короба под установку «телескопов».

Разметка должна быть правильной, так как выдвижные ящики должны находиться внутри короба на определенном расстоянии друг от друга. Все это «завязано» на положении фасадов и зазоров между ними.

Итак, как сделать такую разметку?

Для начала, нужно определиться с положением фасада относительно выдвижного ящика.

В случае с верхним фасадом – он будет располагаться строго по центральной оси ящика.

Зазоры между деталями ящика и крайними гранями фасада (по высоте) будут равны 20мм (сверху и снизу).

Остальные два фасада будут располагаться так, чтобы расстояние между деталями ящика и нижней гранью фасада, было равно, например, 25мм.

Почему 25мм?

Дело в том, что самый нижний фасад будет перекрывать короб (по низу) заподлицо.

Так как нижний горизонт короба имеет толщину 16мм, должен еще быть зазор между этим горизонтом и выдвижным ящиком (чтобы последний мог двигаться, не цепляя этот горизонт).

По этому:

25-16=9 (мм). Это и будет величина зазоры.

Даже, если в этот расчет включить толщину ДВП (из которого будет сделано дно ящика), толщина которого, например, будет равна 3мм, то:

9-3=6 (мм).

Как видите, зазор есть, все будет работать.

И последнее условие: Для простоты расчетов, та часть телескопической направляющей, которая будет крепиться на выдвижной ящик, будет крепиться строго по его центру.

Итак, общая высота короба – 730мм.

Размеры фасадов: 140мм и 291мм.

Верхний зазор между фасадом и коробом равен 4мм, и зазоры между фасадами – по 2мм.

Размечаем бок с верхней части вниз.

Но для того, чтобы начать делать разметку, нужно определить положение оси направляющей на выдвижном ящике с фасадом.

В случае с верхним фасадом, оно будет равно 70мм сверху и снизу.

В случае же с двумя другими фронтами, оно высчитывается следующим образом:

Так как зазор между фронтом и ящиком (снизу) равен 25мм, и половина высоты самого ящика (200мм) равна 100мм, то расстояние от низа фасада до центральной оси ящика будет равна:

25+100=125мм.

Тогда расстояние от верхней грани фасада до этой центральной оси будет равно:

291-125=166 (мм), где 291 – высота фасада.

Этих двух размеров нам будет достаточно.

Итак, рассчитываем положение верхней направляющей (все размеры будут в миллиметрах):

4+70=74, где 4 – зазор между верхним фасадом и верхней гранью короба.

74+70+2+166=312. Это положение оси под второй выдвижной ящик.

312+125+2+166=605 – положение оси под третий (нижний) ящик.

Чтобы сделать проверку на правильность расчета, нужно к последнему размеру (605мм) добавить расстояние от центральной оси нижнего ящика к низу фасада (125мм), так как этот фасад полностью перекрывает короб снизу, и мы должны получить высоту всего короба, которая равна 730мм.

Проверяем:

605+125=730 (мм).

Все правильно.

Алгоритм расчета, я думаю, понятен.

На этом я буду заканчивать.

До новых встреч.

Расчет выдвижных ящиков с роликовыми, шариковыми направляющими

Выдвижными механизмами оснащается практически любая корпусная мебель, начиная от оснований кроватей и заканчивая навесными кухонными шкафами. Это удобная система хранения для чего угодно: различных мелочей, канцелярии, белья, инструмента и кухонной утвари. Каким образом произвести расчет выдвижного ящика зависит только от типа выбранных направляющих. И нет разницы, если выбраны роликовые или шариковые.

Содержание

1. Роликовые или шариковые направляющие, какие выбрать?
2. Расчет выдвижных ящиков
3. Расчет фасада ящика
4. Как рассчитать боковину ящика
5. Как рассчитать лоб (переднюю и заднюю часть) ящика
6. Как рассчитать глубину ящика
7. Расчет дна из ДВП
8. Расчет выдвижного ящика на примере

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

• Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

• Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

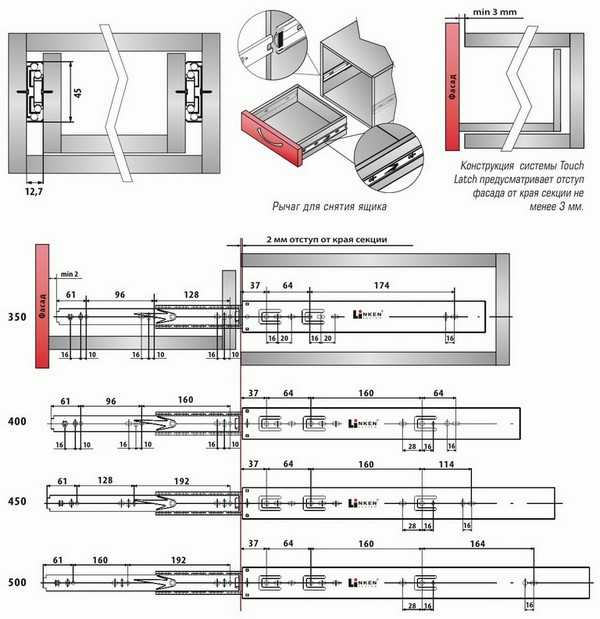

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

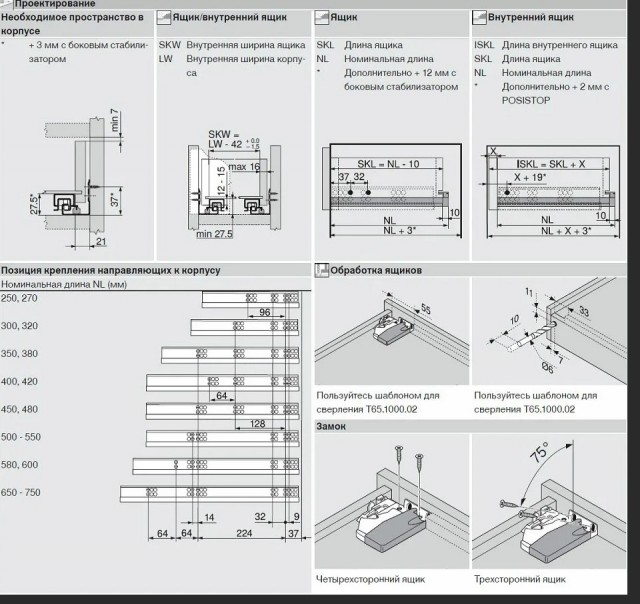

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Расчет выдвижного ящика на примере

Как рассчитать размеры деталей для выдвижных ящиков в нишу шириной 400 мм, глубиной 500 мм и высотой 600 мм. Пусть будут внутренние фасады, зазор не 3, а 4 мм для каждого (по 2 мм с каждой стороны) с учетом кромки толщиной 0,5мм. Дно крепится внахлест.

Формулы удобнее всего вносить в табличную форму эксель, указывая названия деталей и их размер (длину и ширину), количество.

При изготовлении ящиков насколько меньше должен быть ящик, чем отверстие, в которое он входит? | Главная Руководства

Автор: Wade Shady Обновлено 27 декабря 2018 г.

Шкафы обычно имеют стандартные ящики и отверстия для ящиков с двумя типами направляющих, которые регулируют размеры отверстий: крепление снизу и крепление сбоку. В большинстве кухонных шкафов используются направляющие с нижним креплением, потому что они дешевле, а допуски более щадящие. Направляющие с боковым креплением выдерживают больший вес, но допуски меньше. Отверстия ящиков для обоих типов разные.

Боковое крепление

Шкафы, предназначенные для бокового крепления ящиков, имеют одно существенное отличие: боковые стороны отверстия шкафа находятся на одном уровне с отверстием ящика. Направляющие прикрепляются к боковым сторонам ящиков и боковым сторонам внутренних косяков шкафа. Эта конструкция встроена в шкаф с самого начала. Боковые ящики должны быть на 3/16 дюйма меньше, чем отверстие шкафа с обеих сторон. Например, если ширина отверстия ящика составляет 12 дюймов, ширина ящика должна быть 11 5/8 дюймов. Однако здесь присутствует некоторая свободная игра; если вы сделаете ящик на 1/16 дюйма слишком широким или слишком узким, он все равно будет работать.

Нижнее крепление

В отверстиях выдвижных ящиков для нижнего крепления используются лицевые рамы для поддержки. Они могут иметь или не иметь сплошной вертикальный косяк с обеих сторон, но стороны лицевой рамы редко находятся на одном уровне с косяками. Это характерно для большинства кухонных шкафов. Ящики могут быть изготовлены практически любой ширины для крепления снизу, но наиболее распространенный размер на 3/4 дюйма меньше с обеих сторон, чем отверстие шкафа. Например, если ширина отверстия составляет 12 дюймов, ящик должен быть изготовлен шириной 10 1/2 дюймов. Направляющие с нижним креплением прикрепляются к нижней части лицевой рамы и нижней части ящиков. Это делает их более простительными, чем боковое крепление, и более простыми в установке.

Высота

Глубина или высота ящика не имеют решающего значения, но наиболее распространенная разница между ящиком и проемом составляет 3/4 дюйма. Например, если размер отверстия составляет 4 дюйма по вертикали, ящик должен быть построен на 3 1/4 дюйма. Это позволяет оставить 1/4 дюйма внизу, где крепится затвор, и 1/2 дюйма вверху для зазора. Это измерение одинаково для бокового и нижнего монтажа. Большие и глубокие ящики в нижней части могут быть значительно более мелкими, чтобы облегчить доступ к кастрюлям и сковородкам в задней части ящика, если это необходимо. Например, некоторые большие ящики, в которых хранятся кастрюли, сковородки или большие корзины, имеют разницу в высоте до 4 дюймов по сравнению с отверстием.

Фронтальные панели ящиков

Фронтальная панель ящика перекрывает проем шкафа. Фасады ящиков почти всегда на 3/4 дюйма больше со всех сторон, чем отверстие ящика. Большинство краснодеревщиков сначала изготавливают ящики, а затем добавляют 1 1/2 дюйма к ширине и высоте ящика. Этого достаточно, чтобы закрыть отверстие, сохраняя при этом дизайн, который выровняет все фасады ящиков друг с другом. Например, если отверстие ящика имеет размеры 4 на 12 дюймов, передняя часть ящика должна быть 5 1/2 на 13 1/2 дюйма. Это тот же допуск, который обычно используется на всех дверцах шкафов, чтобы координировать дверцы и ящики вместе.

Writer Bio

Специализируясь на мебели из твердых пород дерева, столярных изделиях, шкафах, обустройстве дома и архитектурных столярных изделиях, Уэйд Шадди работает в жилищном строительстве с 1972 года. Шадди также работал репортером и писателем в газете, а также автором статей для журнала Bicycling. . Шадди начал публиковаться в различных журналах в 1992 году, а в 2008 году опубликовал роман «Темный каньон».

Опубликовано Admin 16 декабря 2021 г.

Сломанный или поврежденный выдвижной ящик может стать причиной головной боли на кухне. Однако, когда дело доходит до замены выдвижного ящика, может быть трудно понять, с чего начать. В CabinetDoorMart мы здесь, чтобы помочь. Первый шаг – снять мерки. Итак, возьмите блокнот, ручку или карандаш и рулетку.

Если вы никогда не меняли выдвижной ящик, вам может быть интересно, как вы вообще его измеряете. Измерить дверцы шкафов и фасады ящиков достаточно просто, достаточно высоты и ширины.

Но с коробками вам также нужно будет найти глубину и ваши направляющие или направляющие для ящиков с нижним креплением. Имея это в виду, давайте начнем.

---

1. Измерьте ширину и высоту

При заказе нового выдвижного ящика первое, что вам нужно сделать, это измерить высоту и ширину проема ящика. Итак, тщательно измерьте и запишите горизонтальную (ширину) и вертикальную (высоту) части проема ящика лицевой рамы.

---

2. Выберите крепление A

После определения высоты и ширины необходимо вычесть достаточно места или зазора для оборудования. Существует два основных стиля фурнитуры для выдвижных ящиков: направляющие нижнего монтажа или направляющие бокового монтажа. Вы всегда должны проверять рекомендованный производителем зазор для фурнитуры ящика, так как у них будет самая точная информация.

Как правило, если вы используете направляющие для ящиков, устанавливаемых под монтаж, вам нужно будет вычесть около ⅝ дюйма из ширины отверстия ящика шкафа. Далее вам нужно будет вычесть примерно 1 дюйм из высоты.

Для боковых направляющих для ящиков необходимо вычесть примерно 1 1/16 дюйма из ширины проема. Затем вычтите ¾ дюйма из высоты проема коробки шкафа. Поскольку фурнитура этого типа крепится к бокам ящика, вам придется вычесть немного больше из ширины, чем для нижнего крепления.

Это общие рекомендации по определению высоты и ширины вашего ящика. Обязательно проконсультируйтесь с производителем, чтобы получить точный зазор, необходимый для вашего оборудования.

---

3. Измерение глубины

Последним шагом является измерение глубины. Рулеткой в ​​руке измерьте расстояние от передней части коробки шкафа до задней стенки. Обязательно обратите внимание на любые препятствия, которые могут помешать установке выдвижного ящика. Эти препятствия могут включать трубы, шнуры или даже электрические коробки.

Как и в случае с высотой и шириной, вы не будете заказывать ящик для ящиков шкафа на полную ширину. Например, если размер вашего шкафа составляет 22 6/8 дюйма, вам следует вычесть около 1 6/8 дюйма, чтобы заказать коробку с ящиками глубиной 21 дюйм. Опять же, это общие рекомендации, поэтому перед покупкой вам следует ознакомиться с рекомендациями производителя. Вы же не хотите заказывать ящик с выдвижными ящиками, который не влезет в проем шкафа.

---

Заключительные замечания

После того, как вы сделали все свои измерения, вы готовы выбрать материал. Мы с радостью поможем вам выбрать ящики из нашего ассортимента, включая клен, осину, вишневый дуб и красный дуб. Если у вас возникнут проблемы или у вас возникнут дополнительные вопросы об измерении ящика для выдвижного ящика, позвоните или напишите нам по адресу CabinetDoorMart.com, чтобы поговорить с одним из наших обученных торговых представителей. Мы также можем помочь вам выбрать идеальную переднюю часть выдвижного ящика для вашего нового выдвижного ящика.

Наши высококачественные ящики с выдвижными ящиками доступны в конструкции типа «ласточкин хвост» и на штифтах.
