Современный дом трудно представить без возможности интернет-доступа. Изучаем, как с умом организовать подключение всех домашних систем

Не только смартфоны и планшеты, но и современные телевизоры, медиа-плееры и другие домашние устройства обретают дополнительные возможности при подключении к интернету. Да и проверить с помощью камер, что происходит с домом, пока мы в отъезде, бывает весьма полезно. Остается лишь правильно организовать это подключение.

Если в вашем доме довольно много оборудования, которое использует IP (Internet Protocol), установлена аудио и видео мультирум-система, система автоматики, видеонаблюдение и т.д., хорошо бы подумать о хорошей компьютерной сети с надежным интернет-доступом. Это сеть уровня enterprise grade network, то есть, корпоративного. Она может быть ориентирована на меньшее число подключений, чем в офисе, но сделана должна быть на компонентах подобного же класса.

Palmerston Design Consultants

Почему роутер «все-в-одном»— это не всегда хорошо
Никакие домашние «роутеры все-в-одном» в таких условиях работать не смогут. Им просто не хватит производительности и надежности. Не очень приятно, когда при загрузке какого-нибудь большого файла из интернета весь канал передачи данных оказывается занят, а для онлайн-видео или звонка по Skype не хватает пропускной способности. Роутер класса SMB (Small Medium Business) позволит назначить разным типам данных разный приоритет и ограничить возможности требовательных к пропускной полосе задач.

Прелести 3G/4G за городом
Если в городе чаще всего подключение происходит по кабелю (медному или оптоволоконному), в загородном коттедже такого кабеля поблизости может не оказаться. В этом случае хорошей заменой может быть интернет-доступ, обеспечиваемый сотовыми операторами. Но обеспечить устойчивый и быстрый интернет через 3G/4G USB-модем вряд ли получится. И хорошую скорость на встроенную в такой модем антенну получить сложно, и уровня сигнала часто недостаточно.

Выходом может быть внешняя панельная многопоточная антенна MIMO, направленная на наименее загруженную станцию сотовой связи. Подключают такую антенну либо на разъемы для внешней антенны того же модема, либо (и это намного надежнее) — на специальный роутер. Подходящая внешняя антенна к такому 4G-роутеру идет в комплекте, а ПО (программное обеспечение) позволяет точно сориентировать антенну по уровню сигнала и получаемой скорости интернет-канала.

Руслан Кирничанский

Про «быстрый интернет» нужно думать до начала капремонта
Если интернет-канал вы тем или иным образом получили, дальше его надо «раздать» всем устройствам. Делается это посредством локальной сети LAN. Фундаментом такой сети будет правильно сделанная кабельная система. То есть, система, в которой предусмотрены все виды кабелей, которые потребуются для работы оборудования.

Кабели должны быть проложены точно в запланированных местах. Это очевидное, на первый взгляд, обстоятельство не так просто реализовать. Особенно, если в целях экономии заказчик пытается использовать дешевую рабочую силу, которая вместе с электрическим кабелями заодно недорого проложит слаботочку. Проблемы такой прокладки нередко выясняются на этапе запуска системы, когда весь ремонт уже сделан, и что-то поменять в кабельной системе бывает очень сложно.

Phil Kean Designs

«Но кому нужны кабели? Сейчас же все беспроводное!»
Именно так реагирует будущий заказчик. Да, почти любой вид сигнала при сильном желании можно передать беспроводным способом. Вот только ни один уважающий себя инсталлятор не возьмется гарантировать работоспособность такого решения во всех случаях жизни — радиоэфир на всех один, и одно неисправное устройство (например, дешевая камера видеонаблюдения) может помешать работе множества беспроводных систем. Поэтому везде, где можно положить кабель, лучше это сделать.

Но в дополнение все равно стоит построить Wi-Fi сеть с хорошим «запасом прочности». Такую, которая умеет анализировать существующие радиопомехи и выбирать наименее зашумленный диапазон.

Александр Сахаров | Electronhouse

Оцените качество сигнала и сделайте вывод
На схеме приведены уровни сигнала, измеренные в жилом помещении. Там, где уровень обозначен зелеными и желтыми цветами, устойчиво буду работать все устройства. В оранжевой зоне стоит рассчитывать только на удовлетворительную работу ноутбуков с их качественными большими WiFi-антеннами.

Смартфоны и планшеты из-за меньших габаритов и необходимости экономить энергию батарей в этой зоне вряд ли смогут установить надежное соединение.

А в красной зоне, скорее всего, не будет хорошо работать ни одно устройство. Иными словами, на это помещение одной Wi-Fi точки доступа будет недостаточно. Нужна еще одна, которую нужно разместить в правом крыле дома.

Александр Сахаров | Electronhouse

А на этой схеме можно видеть состояние радиоэфира в квартире типичной многоэтажки. То, что находится внизу слева, — диапазон 2,4 ГГц. Он полностью «забит» чужими точками доступа. Нет ни одного свободного канала. Если вы захотите работать в этом же диапазоне, вашей точке доступа надо будет «перекричать» чужие Wi-Fi точки. Понятно, что это не добавит скорости и надежности соединения ни им, ни вам.

В нижней правой части схемы отражен второй диапазон, на котором может работать WiFi, — 5 ГГц. Там есть только два сигнала от ваших тестовых точек. Никакие другие сигналы мы там не обнаружили. Это не значит, что в этом диапазоне больше никого нет, но 5 ГГц хуже проходит через стены, и чужих точек доступа вы просто не услышите. Кажется, вот оно — решение! Но ваш сигнал в этом диапазоне тоже будет хуже проходить через стены.

Ксения Чупина

Совет: Нужно либо ставить очень много точек доступа, либо использовать «умные» Wi-Fi точки. Такие, которые определяют, с какой стороны к ним пытается подключиться клиентское устройство, и формируют направленный сигнал (радиолуч) в его сторону. Со стороны клиентского устройства это выглядит так: был уровень сигнала первого-второго сегмента из пяти, прошла пара секунд, и уровень стал соответствовать четырем или пяти сегментам. Точка настроилась на клиента, не мешая при этом никому вокруг.

Такие «умные» точки доступа выпускаются многими производителями. Но у них есть один недостаток — они значительно дороже обычных домашних точек доступа.

Phoenix Audio Video

Что такое «бесшовная сеть» и зачем нужен контроллер Wi-Fi
Если вы решили установить несколько таких точек доступа, имеет смысл настроить бесшовную Wi-Fi сеть. Просто поставив пять точек доступа, вы получите пять разных Wi-Fi сетей. Если начать двигаться по дому с планшетом или смартфоном, ему надо будет переключаться между этими сетями, результатом чего часто бывают временные разрывы соединения.

Чтобы все точки работали как единая система, потребуется устройство, которое сможет их объединить. Называется оно контроллером Wi-Fi сети и может быть как отдельным устройством, так и функцией одной из «умных» точек доступа. При правильной настройке такой системы с контроллером все точки доступа будут восприниматься клиентскими устройствами как единая WiFi-сеть, покрывающая весть дом и окрестности.

Александр Сахаров | Electronhouse

Когда беспроводной репитер — выход
Существует еще один способ организации интернет-доступа — установка беспроводного репитера. В этом случае точка доступа по радиоканалу принимает сигнал от клиента, а потом опять по радиоканалу передает его другой точке доступа.

Это бывает нужно, если в какое-то место очень сложно или дорого провести кабель для передачи данных, а интернет-доступ, все-таки, нужен. У такого способа все хорошо, кроме скорости передачи. Точке-репитеру надо сначала принять порцию данных от клиента, остановить прием, передать порцию данных следующей точке, принять ответ и только потом принять следующую порцию данных от клиента. Суммарная скорость падает минимум на 50%. Но иногда лучше так, чем вообще никак.

Вывод из всего этого можно сделать один: планируйте и реализуйте домашнюю компьютерную систему правильно, с учетом возможностей существующих технологий. Только так вы получите надежно работающую систему интернет-доступа для себя и всех своих устройств.

Phoenix Audio Video

Как проложить кабеля домашней сети самостоятельно – 5 простых шагов

Несмотря на то, что я много пишу про Wi-Fi, я большой поклонник использования кабелей в качестве способа расширения домашней сети. Проводное подключение вашего дома к сети – единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi. И это обязательно, если вы хотите использовать Multi-Gig.

Прокладка кабелей, безусловно, является проблемой, и иногда это может быть так по довольно необычной причине. Читатель по имени Максим как-то написал мне:

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы продеть провод. Ничего особенного. Проблема в том, что к тому моменту, как я добрался туда, куда хотел, головка разъёма была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Максим, я сочувствую тебе. Но использование готовых сетевых кабелей в вашем случае не идеально. Самое главное, что этот кабель всё ещё работает нормально, и вы очень близко к решению.

Фактическая физическая работа по прокладке кабелей из одного места в другое (и установка монтажных коробок) является самой сложной частью подключения дома к сети.

Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем вы думаете, и пригодится, когда вам нужно будет починить домашнюю сеть.

Сетевая проводка в доме – что нужно

Прежде всего, вам нужно выяснить места, куда вам нужно проложить кабели. Сетевой кабель имеет два конца. Как правило, они оба одинаковы. Но ради этого поста назовем их А и Б.

A – это место, где начинается кабель, а Б – место, где он заканчивается. В частности, конец А подключается к коммутатору (или роутеру), а конец Б подключается к проводному устройству (например, к компьютеру, вещательному модулю Wi-Fi или другому коммутатору).

Выяснение локаций

Вам нужен только один или два кабеля, чтобы иметь ячеистую систему с проводной обратной связью во многих домах.

В этом случае вы прокладываете кабель (кабели) от роутера к месту, где вы хотите разместить спутниковое устройство (устройства) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) туда, где вы хотите разместить Wi-Fi-роутер. Всё дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать всё возможное и подключить весь дом, вам понадобится место, где концы А всех кабелей сходятся. Лучше всего иметь их все в небольшой комнате или чулане, где ваша линия Интернета входит в дом.

Оттуда концы Б кабелей идут в разные части дома, куда нужно. Лично у меня по два на каждую комнату в моем доме.

Какой сетевой кабель взять

Если вам нужно проложить кабель только на открытом пространстве, можно использовать готовый длинный кабель. Но, скорее всего, вам придется прокладывать кабели за стеной, на чердаке, снаружи дома, под полом и т. д.

Типы сетевых кабелей

В этом случае лучше покупать их оптом. Теперь вы можете отрезать любую длину, какую захотите, а оптовые кабели намного доступнее, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать погодостойкие кабели или использовать кабелепровод, если вы живёте в районах с ненастной погодой или экстремальными температурами.

Получите объём, которого с запасом хватит для всего дома. Обратите внимание, что каждому кабелю нужна некоторая слабина. Как правило, бухты на 305 метров более чем достаточно для большого дома.

Классы кабелей – CAT5e, CAT6, CAT7, CAT8

Что касается классов кабелей, то нет заметной разницы между CAT5e и CAT6 (или CAT6a) для домашнего применения. Оба могут поддерживать до 10 Гбит/с, но с разной максимальной длиной.

CAT5e может передавать 10 гигабит в секунду, несмотря на общепринятое мнение, что максимальная скорость составляет 1 Гбит/с.

CAT7 похож на CAT6, но лучше с точки зрения непрерывной длины. CAT8 обеспечивает скорость до 40 Гбит/с.

Именно ваш коммутатор или роутер и конечное устройство определяют скорость соединения. На практике, кабелей CAT5e хватит практически для любого дома. Но не помешает перейти на CAT6 (или любой более высокий класс).

Правило состоит в том, что чем сложнее прокладывать кабели, тем чаще вы должны использовать кабели более высокого (и более дорогого) качества. Выберите оптимальное для вас соотношение «затрат и результата».

Основное правило сетевой разводки

Прокладка сетевых кабелей отличается от проводки электричества в доме. Вам нужен один кабель для каждого соединения.

Это потому, что вы не можете разделить сетевой кабель так же, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств – использовать коммутатор. И это включает в себя несколько кабелей.

Тем не менее, давайте возьмём этот конкретный сценарий:

Если ваша интернет-линия проходит в подвале, вы должны разместить роутер именно там. Теперь, если вы хотите использовать проводное устройство в своей гостиной (например, Xbox), а другое – в офисе (настольный компьютер), вот два способа подключения:

Подключение стандартным способом – рекомендуется

• Один кабель, идущий из подвала в гостиную.
• Ещё один кабель из подвала в офис.
• Подключите концы A кабелей к роутеру, а концы Б к проводным устройствам.

Миссия выполнена!

Подключение по цепочке – не идеально, но более реально

• Один кабель из подвала в гостиную.
• Коммутатор в гостиной.
• Ещё один кабель из гостиной в кабинет.
• Подключите конец A первого кабеля к роутеру.
• Теперь подключите конец Б первого кабеля и конец A второго кабеля к коммутатору.
• Затем подключите конец Б второго кабеля к настольному компьютеру.
• Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости – они просто отличаются количеством проводов, деталей и трудозатрат.

Вероятно, вы будете использовать оба способа. Это связано с тем, что даже при использовании стандартного способа всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в данном месте.

И это подводит нас к следующей важной части: тому, что вы прикрепляете к концам кабелей.

Какие запчасти взять для сетевых кабелей

Оптовая катушка кабеля не включают в себя детали, благодаря которым они работают как сетевые из коробки.

Другими словами, это обычные провода, которые можно использовать для самых разных целей. Прежде чем провод сможет работать как сетевой кабель, мы должны превратить каждый конец в сетевой разъем или порт.

Следовательно, нам нужно получить эти модульные биты и установить их на концах A и Б каждого кабеля.

Разъём против порта (коннектор против гнезда)

Коннектор – это конец, который входит в сетевой порт. Гнездо – это сетевой порт, к которому можно подключить разъём. Это штекерные и гнездовые клеммы.

Части для этих концов обычно называются коннекторами и портами, но вы также можете найти их помеченными как RJ45 обжим и RJ45 keystone. (Существует также много других названий, таких как вилки, соединители

, розетки и так далее.)

Если вы купите готовый сетевой кабель, вы заметите, что оба конца имеют обжимные разъёмы. И это хорошо, когда это применимо, всегда используйте готовые кабели, которые бывают разных подходящих размеров, для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я не рекомендую использовать разъёмы (обжимные) для концов кабелей, когда дело доходит до сетевой проводки дома. Лучше всего превратить их в сетевые порты. Говорю по многолетнему опыту.

Вот несколько причин:

• Меньше работы: гораздо проще и быстрее подключить порт (гнездо RJ45) к кабелю.
• Более высокий шанс на успех: вероятность ошибки намного меньше, чем с обжимом. Немного внимания, и вы сможете сделать идеальный сетевой порт с первой же попытки – подробнее ниже.
• Стабильность: сетевой порт остаётся неподвижным, что позволяет кабелю за ним оставаться неизменным.
• Гибкость: если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Сетевая проводка дома: подходящие кабели и разъёмы

Упомянутый выше тип кабеля (CAT5e, CAT6 и т.д.) – это лишь часть сделки. Фактический класс сетевого кабеля также зависит от того, что вы установили на каждый конец.

Если вы используете кабель CAT5e с разъёмами CAT6, вы получите сетевой кабель CAT5e. Поэтому всегда используйте кабели и разъёмы одного и того же класса.

Если вам по какой-то причине приходится их смешивать, имейте в виду: Вы можете использовать разъёмы CAT6 (или обжим) на кабеле CAT5e, но наоборот – плохая идея. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Кроме того, убедитесь, что вы используете один и тот же тип на обоих концах кабеля.

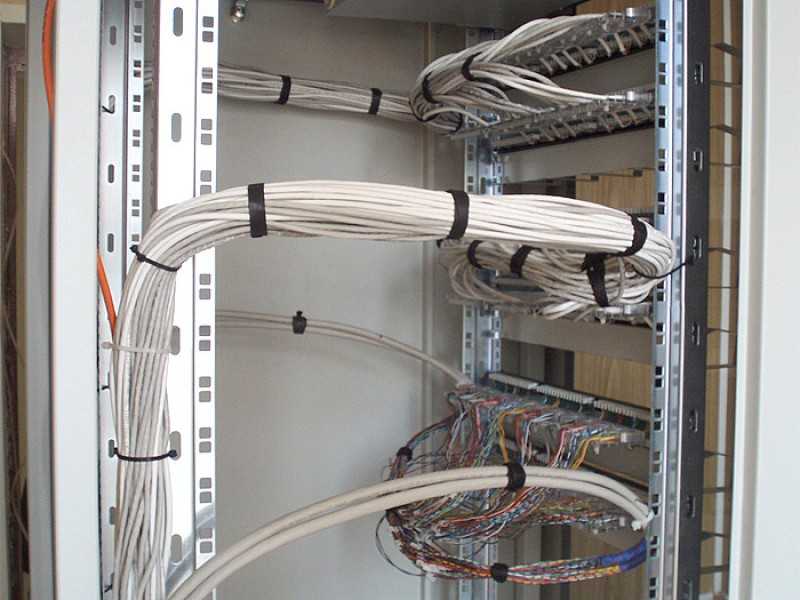

Дополнительно: патч-панель

Патч-панель представляет собой множество разъёмов RJ45 (сетевых портов), расположенных в одном месте для удобства управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести коммутационную панель для их концов A вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что является отличным способом узнать, какой кабель к какому месту подходит. (Это если вы также пронумеруете другой конец кабеля теми же цифрами.)

Кстати, если вам нужно проложить больше кабелей, чем количество портов LAN на вашем роутере, то пришло время также приобрести коммутатор.

Инструменты, которые вам нужны

Для работы, которую мы собираемся выполнить, а именно превращения концов кабеля в сетевые порты, нам потребуется два устройства. Оба относительно недороги.

Инструмент для пробивки

Это устройство, которое вы используете для пробивки внутренних проводов кабеля к разъёму. Это очень легко и даже весело.

Обжимной инструмент (или кримпер)

Этот инструмент предназначен для обжима сетевого кабеля, превращая его концы в сетевые разъёмы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы открыть внутренние провода.

Однако для того, что мы здесь делаем, можно обойтись обычными ножницами.

Проводка в вашем доме: внутренняя часть сетевого кабеля

Внутри каждого сетевого кабеля (класса CAT5e или выше) вы найдете восемь маленьких проводов – четыре витых пары.

Каждая пара имеет свой цвет, включая синий, оранжевый, зеленый и коричневый, причём один провод имеет сплошной цвет, а другой в основном белый с цветной полосой.

Важно помнить об этих цветах, поскольку каждый провод должен соответствовать разъёму в определенном порядке.

Помимо этого, вы также найдете тонкую, но очень прочную верёвку, которая работает как опора, когда вам нужно протянуть кабель из одного места в другое. Она позволяет довольно сильно тянуть за сетевой кабель, не повреждая его. Только не тяните слишком сильно.

Кстати, при прокладке сетевого кабеля убедитесь, что вы оставляете некоторую слабину. Вы всегда можете обрезать его или свернуть, но сделать наоборот очень сложно.

Понимание схемы проводки

Вам нужно знать схему разводки, чтобы добавить порт (или разъём) на конец кабеля. Их две, включая Т-568A и Т-568B. Не задумывайте о значении этих чисел. Считайте их именами собственными.

Это популярные разъёмы или выводы для кабелей Ethernet категории 5e и выше (CAT6/a, CAT7, CAT8 и т.д.). Это два конкретных способа согласования цветов проводов с контактами клемм (разъём или порт).

Т-568A против Т-568B

Любой из этих шаблонов будет работать до тех пор, пока вы используете один и тот же на обоих концах. В таком случае вы получаете стандартный кабель Straight-Through Ethernet.

Если вы используете T-568A на одном конце и T-568B на другом, вы получите кабель Crossover Ethernet. Этот кабель не будет работать как прямой, но он отлично подходит для прямого подключения двух устройств без роутера между ними.

Тем не менее, не рекомендуется путать два конца кабеля. Выберите один и идите с ним. Последовательно!

Стоит отметить, что обычно T-568B является предпочтительной схемой подключения, которую я использую для этого поста, а также в реальной жизни. Если вы покупаете готовый кабель, скорее всего, он также использует эту схему разводки.

Кстати, если вы используете неправильные шаблоны (даже если последовательно на обоих концах), кабель вообще не будет работать или будет работать на пониженной скорости (10 Мбит/с или 100 Мбит/с).

Дополнительно: как узнать, использует ли кабель T-568A или T-568B

Чтобы узнать, какой шаблон используется на кабеле, взгляните на его разъём. Во-первых, переверните его так, чтобы сторона с зажимом была далеко от вас. Теперь, если первая «булавка» имеет зеленую полоску, это Т-568А; если полоса оранжевая, то это Т-568B.

Теперь взгляните на другой конец. Если они одинаковые, то это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели являются прямыми, вы должны указать, что хотите найти перекрестный кабель.)

Конечно, вы всегда можете отрезать кончик кабеля и снова его обжать. Однако, опять же, мы не делаем этого в этом посте.

Дополнительно: почему создавать собственные сетевые разъёмы –

плохая идея

Как вы можете представить из приведенного выше шаблона, обжатие кабеля довольно сложно и подвержено ошибкам.

Это потому что:

1. Сначала вам нужно расположить все восемь маленьких проводов по определенному шаблону, как показано выше – удачи в этом!
2. Затем обрезать кончики проводов, чтобы они все были ровными – ещё раз удачи!
3. Затем вставить их все в крошечный обжимной штекер, не испортив шаблон – убедитесь, что вы задержали дыхание.
4. После этого вставьте саму вилку – с неплотно присоединенными проводами – в отверстие кримпера.
5. Наконец, обожмите всё это одной рукой, скрестив пальцы другой, в надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не так сложно, но вы поняли.

Проводка дома: как сделать сетевой порт

Сделать сетевой порт (CAT5e или выше) из конца кабеля намного проще, чем превратить его в разъём.

Вам нужно иметь дело только с одним проводом за раз. Пока вы не сильно страдаете дальтонизмом, вы не можете ошибиться. Шаги ниже помогут.

Я использовал детали CAT5e, но всё то же самое, если вы используете CAT6 и более высокие эквиваленты.

1. Определите схему подключения

   Взгляните на keystone и определите, какую схему подключения вы будете использовать. Опять же подойдет любой, но Т-568B самый распространенный.

   Обратите внимание на рисунок T-568B, нижний ряд цветов: оранжевый с полосой, сплошной оранжевый, синий с полосой, сплошной синий. Остальные находятся на другой стороне

   Обратите внимание, что каждая канавка имеет свой цвет, соответствующий жилам кабеля, как упоминалось выше.

2. Подготовьте кабель

   Отрежьте кончик кабеля, чтобы удалить части внутренних проводов, которые вы могли случайно повредить. Теперь используйте обжимной инструмент (или ножницы), чтобы удалить 2,5 см защиты, чтобы открыть медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги.)

3. Установите провода на keystone

   Держите пары как можно ближе друг к другу. Теперь прижмите их по отдельности к канавкам keystone, чтобы они соответствовали цветам узора (в данном случае T-568B).

   Нет необходимости нажимать на них слишком сильно, но достаточно сильно, чтобы они не выпали.

4. Обрежьте их!

   Теперь самое интересное. Используйте инструмент для заделки и обрезки витой пары, чтобы протолкнуть провода в канавку – по одному.

   Для этого вам понадобится поверхность (подойдёт стол/стена). Убедитесь, что вы поместили лезвие наконечника инструмента наружу – он отрезает лишний провод. Теперь нажмите его вниз быстрым движением. Вы услышите приятный звук щелчка.

   Повторите это с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление очень плотное,

   гораздо более прочное, чем обжатая вручную соединительная головка.)

5. Прикрепите порт к лицевой панели

   Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена. Если нет, вы можете получить коробку для поверхностного монтажа . Даже если вы оставите кабель незакрепленным, вы все равно получите сетевой порт.

   И это всё! Теперь повторите тот же процесс на другом конце кабеля и остальных кабелях, и вы только что подключили свой дом.

Дополнительно: как подключить патч-панель

Подключение патч-панели похоже на подключение нескольких розеток в одном месте. Принцип тот же: вы сопоставляете цвета проводов с канавками на панели.

Под каждой панелью вы также увидите схемы разводки проводов T-568A и T-568B. Выберите одну и придерживайтесь её последовательно. Кстати, на коммутационной панели вы можете найти все восемь жил кабеля с одной стороны.

Советы:

Соедините один порт панели и соответствующий Б-конец кабеля. Проверьте это, чтобы убедиться, что вы всё поняли правильно. Это делается для того, чтобы избежать случая, когда вы могли бы неправильно понять положение рисунка или цвета на панели и применить это к остальным портам.

Также обратите внимание, что если вы сделаете ошибку в подключении одного порта, это может каскадом отразиться на остальных портах.

Если ошибетесь, то можете просто выдернуть провода из панели – не повредите – обрежьте кабель и попробуйте ещё раз.

Опять же, убедитесь, что у вас есть панель с достаточным количеством портов для проложенного вами кабеля.

Сетевая проводка в вашем доме – выводы

Опять же, то, что я описал выше, – это самая простая часть сетевой проводки дома, хотя она может показаться самой пугающей. Надеюсь, последнее было таковым, пока вы не прочитали этот пост.

Вот небольшая хитрость: наймите кого-нибудь долговязого парня, чтобы он проложил кабели. Как только концы кабелей будут торчать из стены (или пола), отправьте его домой! Пришло время «повеселиться», сэкономив немного денег на рабочей силе.

Очень приятно видеть, насколько лучше становится ваша домашняя сеть (Wi-Fi) после этого, особенно когда вы можете утверждать, что сделали это (всё) самостоятельно!

Как провести кабель Ethernet через стену

Как провести кабель Ethernet через стену

Повысьте уровень домашнего компьютера

Фото: Morsa Images / DigitalVision / Getty Images 9001 1 сложность

Промежуточный уровень

Идеальный выбор для домовладельцев.

Время выполнения

3 часа

Добавьте один час за каждый дополнительный кабель

50–100 долларов США

Вы удивитесь, почему все не делают этого сами.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам потребуется:

ИНСТРУМЕНТЫ

• Электрическая дрель
• Перистое сверло 3/4 дюйма
• Карандаш
• Искатель гвоздей
• Гипсокартон (замочная скважина) пила
• Фонарик
• Кусачки и инструмент для снятия изоляции ( опционально)
• Инструмент для обжима и обрезки J45 (опционально)
• Инструменты для гипсокартона и покраски (дополнительно)

ПРИНАДЛЕЖНОСТИ

• Кабель(и) Ethernet
• Этикетки
• Переключатель/разветвитель Ethernet
• Модернизация низковольтных розеток
9000 3 Ethernet-розетки и настенные панели
• Лента Fish
• Проходные заглушки J45 (дополнительно)
• Панель проводки Ethernet (дополнительно)
• Секции для укрытия кабелей (дополнительно)
• Заплатки и краска для гипсокартона (дополнительно)

Многие люди полагаются исключительно на Wi-Fi для своего домашнего Интернета. Однако, поскольку мир видеоигр только расширяется и все больше людей работают из дома, вам часто могут потребоваться физические проводные соединения, по крайней мере, в части вашей системы. Ethernet-кабель — это тип провода , который соединяет ваш компьютер с модемом или маршрутизатором, обеспечивая более стабильное и часто более быстрое подключение к Интернету.

Если это кажется вам привлекательным, узнайте, как проложить кабели Ethernet через стены и скрыть их, прокладывая проводку Ethernet там, где вам это нужно в вашем доме.

Покупка Ethernet-кабеля

Чтобы получить максимальную отдачу от тяжелой работы по установке вашей системы, выберите Ethernet-кабель, который соответствует или превышает текущую максимальную скорость и пропускную способность Интернета. Имейте в виду, что стоимость увеличивается с более высоким качеством, а некоторые типы имеют ограничения по расстоянию, прежде чем ваши данные могут столкнуться с проблемами при передаче.

Вы можете приобрести кабель Ethernet оптом вместе с разъемами RJ45 для подключения к концам проводов нестандартной длины или приобрести готовые кабели с разъемами на каждом конце. Существует несколько типов кабелей Ethernet, доступных для домашнего использования. Каждый из них указан ниже по категориям с указанием их скорости и пропускной способности.

• Категория 5: 100 Мбит/с, 100 МГц

• Категория 5e: 1000 Мбит/с, 100 МГц 250+ МГц

• Категория 6a: 10 Гбит/с, 500 МГц

• Категория 7: 10 Гбит/с, 600 МГц

• Категория 8: 50 Гбит/с, 2,00 0 МГц

Советы по безопасности

напряжения, и вы будете устанавливать кабели еще до того, как подключите их к модему или маршрутизатору, следует помнить о некоторых соображениях безопасности.

• Отключите электроэнергию на сервисном щите, выключив автоматические выключатели зоны, где вы будете работать. Этот шаг поможет вам избежать удара током от случайного прокола провода при проделывании отверстий в стенах.

• Если вы планируете резать стену, за которой, как вы подозреваете, может быть водопровод, вырежьте небольшое отверстие с помощью пилы для гипсокартона, но не очень глубоко. Затем используйте фонарик, чтобы осмотреть трубы, прежде чем приступить к вырезанию большего отверстия.

• Если вы живете в старом доме, помните о таких опасностях, как свинцовая краска, свинцовые трубы, проводка ручек и трубок и асбест. Примите профилактические меры, например, наденьте защитное снаряжение, чтобы ограничить контакт с этими предметами 9.0011

1. Планирование кабельного маршрута

   Фото: Westend61 / Westend61 / Getty Images

   Перед тем, как протыкать дыры в различных стенах, создайте план, в том числе, в какие комнаты вам нужно добраться. Вы можете обнаружить, что вам не нужно столько проволоки, сколько ожидалось.

   Выберите кратчайший путь от каждой комнаты до вашего интернет-маршрутизатора. Ищите легкодоступные пустоты, в которых можно проложить кабели. Чердаки и подвальные помещения — отличные кандидаты для быстрой и легкой прокладки кабелей. Если нет возможности пройти через определенную стену, вы можете рассмотреть возможность использования секций для маскировки кабелей или прокладки проводов под обшивкой плинтуса.

2. Отключите электричество

   Фото: фотофирма / Adobe Stock

   Прежде чем делать какие-либо отверстия в стене, отключите электричество в цепях, рядом с которыми вы будете работать. Если вы сомневаетесь, выключите главный выключатель дома. Вы можете снова включить питание и свет, чтобы увидеть, что вы делаете после вырезания отверстий.

3. Сделать отверстия для розеток

   Фото: ungvar/Adobe Stock

   Выберите место для новой розетки Ethernet в комнатах, где требуется проводка. Используйте искатель стержней, чтобы убедиться, что прямо за точкой нет настенного стержня. Обведите карандашом низковольтную электрическую коробку на стене, затем сделайте небольшое смотровое отверстие с помощью пилы для гипсокартона или замочной скважины, прежде чем вырезать форму коробки. Повторите в каждой торговой точке. Кроме того, создайте отверстие для разветвителя Ethernet или монтажной панели, если это необходимо, используя тот же процесс.

4. Проложите и спрячьте кабели

   Фото: Gajus/Adobe Stock

   На этом шаге проявится ваша креативность. Мысленно следуйте за маршрутом троса. С помощью сверла и лопаты проделайте отверстия в нижней или верхней пластинах стены, чтобы получить доступ к следующей полости в стене, чердаку или подполью. Один из трюков заключается в том, чтобы отогнуть обшивку плинтуса и просверлить отверстия в нижней части стены или шпильках, чтобы добраться до следующего места. Рыбная лента также может пригодиться для прохождения через узкие места.

   Продолжайте процесс, пока каждый кабель не окажется на маршрутизаторе. При установке каждого из них пометьте каждый кабель его назначением.

5. Установка разъемов (при необходимости)

   Фото: piyaphunjun / Adobe Stock

   Этот шаг можно пропустить, если у вас есть кабели с разъемами.

   Если вы используете многожильный провод, вам необходимо установить коннекторы на каждом кабеле. Зачистите кабель с обоих концов и раскрутите каждую пару проводов. Вставьте их в сквозной разъем J45 в порядке слева направо: белый и оранжевый, оранжевый, белый и зеленый, синий, белый и синий, зеленый, белый и коричневый и коричневый. Дважды проверьте порядок, прежде чем обжимать провода на месте и отрезать излишки с помощью инструмента для обжима и обрезки J45.

6. Установка панели проводки

   Фото: Светлана / Adobe Stock

   Если вы прокладываете несколько кабелей Ethernet, вы можете использовать панель проводки, чтобы все было организовано. Подключите панель к модему и установите каждый кабель в слот. Прикрепите панель к стене или закрепите ее в предназначенном для нее отверстии.

7. Установка розеток Ethernet

   Фото: v74 / Adobe Stock

   Установите и закрепите ремонтные коробки низкого напряжения в каждой комнате, которую вы прокладываете, и вставьте конец кабеля в розетку Ethernet на стене. Используйте прилагаемые винты, чтобы прикрепить пластину к коробке.

8. Ремонт стен

   Фото: kilukilu / Adobe Stock

   Установка любых электрических розеток или проводов часто оставляет несколько отверстий в гипсокартоне. Замените все плинтусы и залатайте отверстия в гипсокартоне перед грунтовкой и покраской.

Самостоятельная установка Ethernet-кабеля по сравнению с наймом профессионала

Самостоятельная установка Ethernet-кабеля по всему дому может потребовать некоторой работы. Проведение гибкого провода через пространство, до которого вы не можете дотянуться руками, может стать испытанием для вашего терпения. Тем не менее, процесс довольно прост, и сохранение стоимость установки компьютерной сети обычно стоит затраченных усилий.

Однако вполне понятно, если вы предпочитаете продолжать играть или работать в эти выходные, а не использовать собственный кабель Ethernet. В этом случае местный сетевой установщик или ближайший электрик будут рады выполнить эту работу за вас.

Часто задаваемые вопросы

Кабель Ethernet — это низковольтная проводка, которую можно установить своими руками. Однако задача требует усилий. Электрики и профессиональные сетевые установщики знают все тонкости проводки Ethernet, и их наем может избавить вас от разочарований и обеспечить безупречную работу вашей системы.

Выключите компьютер и вставьте конец кабеля во входной порт Ethernet. Подключите другой конец кабеля к порту LAN на маршрутизаторе или модеме. Снова включите компьютер и дайте ему возможность обнаружить новые соединения. Если ПК не распознает новое подключение, возможно, вам придется настроить его в настройках вашего компьютера в соответствии с требованиями вашего ПК.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Не знаете, куда поставить электрические розетки? Ознакомьтесь с этими 8 идеями

  Автор Allie Ogletree • 10 мая 2023 г. 0003

  Почему мерцают фары при повороте on Appliances

  Скотт Дилан Вестерлунд • 27 августа 2021 г.

Полное руководство по прокладке домашней сети Ethernet — LazyAdmin

Хотя беспроводные и ячеистые сети с каждым годом становятся все лучше, ничто не сравнится с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить в своем доме.

Единственная проблема с проводным Ethernet-соединением заключается в том, что вам придется протягивать кабели через весь дом, предпочтительно через стены. Если вы не ремонтируете свой дом, то это может быть проблемой.

Я делал это дважды в своих домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью готов, когда мы его купили.

В этой статье я помогу вам выбрать правильные материалы, проведу вас через процесс прокладки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана. Нам нужно не только знать, где мы хотим наши проводные Ethernet-соединения, но и где они соединяются и как туда добраться.

Я разбил планирование на несколько этапов:

1. Сделайте простой план вашего дома .
   Это действительно помогает визуализировать все проводные сетевые подключения.
2. Определение расположения соединений Ethernet .
   Имейте в виду, что дети вырастают и могут получить компьютер или игровую приставку в своей комнате. Придумайте место для сетевого принтера и, конечно же, не забудьте о точках доступа.
3. Где разместить маршрутизатор и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это более удобно, или провести все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, таким образом, вы можете использовать один коммутатор большего размера или лучше использовать коммутаторы.
4. Как вы собираетесь прокладывать кабель?
   Чердак и подвальное помещение являются хорошими местами для прокладки кабелей по всему дому.
5. Сколько портов Ethernet на место?
   На самом деле рекомендуется использовать два разъема Ethernet на место. Кабели UTP не стоят так дорого, а дополнительные затраты на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам гораздо больше работы и, возможно, денег.

   Только для точек доступа конечно достаточно одного ethernet разъема.

Кабели можно прокладывать через воздуховоды HVAC или любой другой воздуховод. Но имейте в виду, что для этого вам может понадобиться использовать кабели plenum cat 6.

Средство проектирования домашней сети

Центр проектирования Unifi поможет вам спланировать установку домашней сети. Инструмент позволяет размещать сетевое оборудование и рисовать все провода. Это немного больше работы, но может действительно помочь вам в планировании проводки вашей домашней сети.

Вы можете использовать план этажа в качестве нижнего слоя для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из замечательных и действительно полезных функций Unifi Design Center заключается в том, что вы также можете видеть покрытие вашей беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительную, если это необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я подробно расскажу о лучших местах для точек доступа.

Лучший Ethernet-кабель для проводки вашей домашней сети

Итак, когда наш план завершен, мы собираемся посмотреть, что нам нужно. И, конечно же, самая важная часть — это сетевой кабель. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги на кабели CCA (алюминий с медным покрытием). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, которое может быть достигнуто только с полностью медными кабелями.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели будут нагреваться сильнее, а при большей длине они будут подавать на устройство меньшую мощность. Другая проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к разрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В настоящее время кабели UTP Cat 6 являются минимальным стандартом для использования в установках. Теперь всегда есть много путаницы в отношении разницы между Cat 6 и Cat 6a. Последний дороже, почти в 2 раза, но нужен ли он вам?

	Скорость	Полоса пропускания	Цена 500 футов / 150 м
Категория 6	10 Гбит/с до 55 метров / 1 Гбит/с > 55 метров	250 МГц	ок. $ 55,-
Кат. 6a	10 Гбит/с	500 МГц	ок. $ 99,-

Как видите, со скоростью кабеля Cat 6 что-то происходит. Поддерживает 10 Гбит, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит/с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Теперь, почему это важно? Вы можете сравнить пропускную способность с полосами на шоссе. По обоим шоссе вы можете двигаться со скоростью 70 миль в час, но у Cat 6 только 2 полосы, а у Cat 6a — 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных одновременно, чем Cat 6.

Так какой купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно. Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит/с. Пропускной способности 250 МГц более чем достаточно для вашей домашней сети.

Одножильный и многожильный

Одножильный кабель UTP имеет один сплошной провод на проводник. В кабеле UTP 8 проводников, поэтому сплошной кабель UTP состоит из 8 одножильных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для проводки вашей домашней сети вы должны использовать цельные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и коммутационные панели. Многожильные кабели используются только для изготовления соединительных кабелей, коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать цельный кабель UTP заключается в том, что вы можете покупать сплошные кабели UTP только оптом (от 250 футов (75 метров) до 1000 футов (330 метров).

Кабели Plenum Cat6

Как упоминалось ранее, Вы можете проложить домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха, но для этого вам может понадобиться специальный тип кабеля Ethernet, кабели категории 6. Эти кабели категории 6 имеют специальную оболочку для предотвращения распространения огня. не более 5 футов.

Убедитесь, что вы ознакомились с местными нормами пожарной безопасности, чтобы узнать, существуют ли требования к кабелям, которые вы можете использовать в воздуховодах ОВКВ. Кабели Plenum дороже, чем обычные кабели Cat6.

Вертикальный кабель категории 6

Как и в случае с кабелем для воздуховодов HVAC, в некоторых странах требуется использовать вертикальный кабель категории 6 (CMR) в гипсокартонных стенах или между полами. Кабели CMR, как и Plenum, являются огнестойкими, чтобы предотвратить распространение огня, например, между этажами. Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для бытового использования. Опять же, убедитесь, что вы проверили местные правила пожарной безопасности на предмет требований в вашем регионе.

Лучшие бренды Ethernet-кабелей

На рынке представлено множество различных брендов Ethernet-кабелей, так какой же выбрать? Имейте в виду, что вам понадобятся кабели Cat6 с сплошными медными проводниками .

Также я рекомендую приобрести кабель 23AWG . Медные провода кабеля 23AWG толще, что лучше при использовании питания через Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG имеют ширину 0,52 мм.

Я перечислил несколько лучших марок кабелей Ethernet, чтобы помочь вам начать работу с выбором лучшего кабеля UTP:

• TrueCable Cat6 — 500 футов CMR — 23AWG
• Monoprice Cat6 — 500 футов CMR — 24AWG
• Southwire Cat6 — 500 футов CMR — 23AWG

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к прочному кабелю UTP, но это действительно не рекомендуется. Свисающие кабели Ethernet некрасиво выглядят, с ними непросто работать, а найти правильный кабель сложнее. Но что еще более важно, кабели UTP со сплошными жилами хрупкие и их нельзя слишком сильно сгибать .

Посмотрите видео ниже, чтобы узнать, как подключить настенные розетки, гнезда трапецеидального искажения и патч-панели:

Патч-кабели, которые вы используете между патч-панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без поломок).

провода).

Так что гораздо лучше использовать патч-панель. Теперь эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также есть патч-панели, которые можно монтировать на стене и которые намного меньше.

^{Патч-панель на 12 портов без крышки}

На рынке доступно несколько вариантов. Это действительно зависит от того, сколько у вас подключений, какой лучший вариант. Для подключения до 12 Ethernet-соединений мне очень нравятся следующие настенные патч-панели:

. 12-портовая экранированная коммутационная панель TRENDnet Cat6A, 10G Ready, совместимость с Cat5e, Cat6, Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, укладка кабелей, настенный монтаж, черный, TC-P12C6AS

• ИНТЕРФЕЙС УСТРОЙСТВА: 12 портов RJ-45 с позолоченными контактами 8P/8C толщиной 50 микрон для устранения электромагнитных помех (EMI) и перекрестных помех, обеспечения максимальной производительности и целостности данных.
• СОВМЕСТИМЫЕ КАБЕЛИ: кабели Cat5e, Cat6 и Cat6A.

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель с 24 портами и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабелей Ethernet нам понадобятся настенные розетки Ethernet. Розетки в США в целом отличаются от европейских. В США вы можете получить настенные розетки со съемными гнездами трапецеидального искажения. Это значительно облегчит установку.

Настенная панель VCE Ethernet с 1 портом (внесена в список UL), настенная розетка Cat6 «мама-мама» RJ45, встроенный переходник Keystone, настенная розетка, белая (2 шт.)

Настенные розетки Ethernet категории 6

Поскольку мы используем одножильные провода, вам потребуются разъемы для трапецеидальных искажений, которые можно врезать, как эти разъемы для трапецеидальных искажений категории 6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

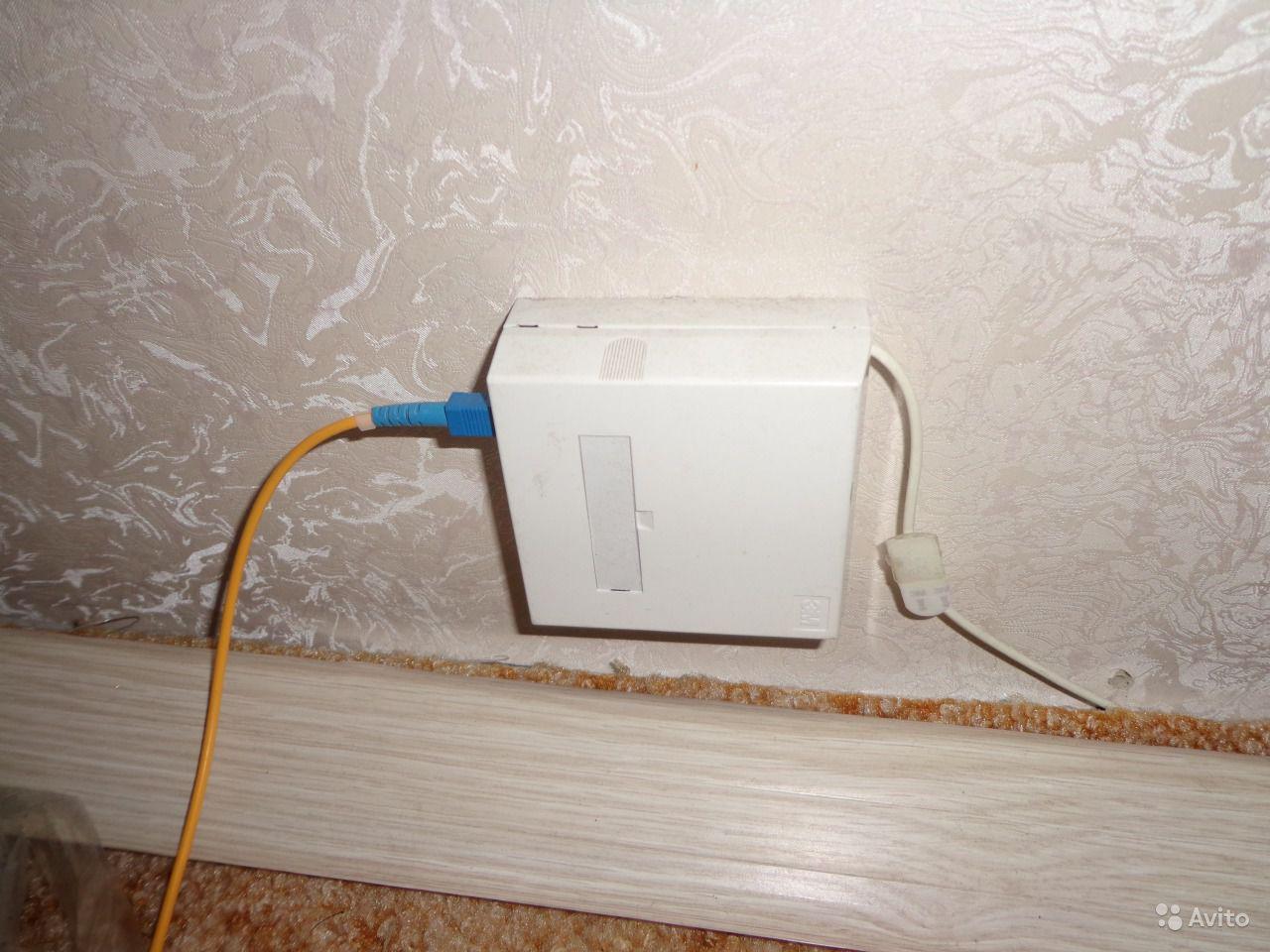

Розетки Ethernet для поверхностного монтажа

Вы не всегда можете использовать настенную розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный соединительный кабель между розеткой и точкой доступа.

^{Эта точка доступа размещается на потолке внутри шкафа.}

Использование разъемов RJ45 на цельном кабеле UTP

Цельные кабели UTP на самом деле не предназначены для обжима разъема RJ45. Но это не значит, что это невозможно. Только вам нужно купить правильные вилки RJ45, разница заключается в лезвиях разъема RJ45

Как вы можете видеть на изображении выше, лезвие в середине проткнет многожильный медный провод, что невозможно сплошными медными проводами. При использовании сплошных медных проводов лезвиям придется снимать изоляцию сбоку, чтобы она соприкасалась с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также потребуются некоторые специальные инструменты, чтобы начать прокладку домашней сети Ethernet:

• Инструмент для обжима Ethernet — если вы собираетесь подключать RJ45 заглушки

Распродажа

Инструмент для обжима TRENDnet, инструмент для обжима, обрезки и зачистки, для любого кабеля Ethernet или телефонного кабеля, встроенный инструмент для обрезки и снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- СТ68

• Пробивной инструмент – для пробивки кабеля в гнездах трапецеидальных искажений и коммутационной панели
• Тестер сетевого кабеля – (дополнительно)
• Основные инструменты для самостоятельной работы – например, дрель, отвертка и т. д. 90 004

Прокладка кабелей

Со всеми инструментами и деталями мы можем начать прокладку кабелей. Большую часть времени вы используете два или более кабеля Ethernet в одном и том же месте. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Надежнее проложить один кабель, отрезать его по длине, вытянуть, сделать второй (или более) кабель и повторно соединить их вместе.

Убедитесь, что у вас достаточно дополнительной длины на каждом конце кабеля . Вы хотите красиво проложить кабели к патч-панели. Также желательно иметь некоторую дополнительную длину со стороны настенной розетки на случай, если что-то не так с подключением.

Цвет кабеля Ethernet Заказ

После того, как вы протянули все кабели, пришло время подключиться к штекерам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах трапецеидальных искажений и коммутационной панели вы, вероятно, найдете два стандарта окраски , 568A и 568B (или просто A и B ).

568B — наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/синий
6. Зеленый 90 004
7. Белый/Коричневый
8. Коричневый

Если у вас в руке есть вилка RJ45, держите зажим вниз, тогда левая сторона будет контактом 1. делать. Просто убедитесь, что вы зачистили кабель достаточно далеко на 5 см / 2 дюйма. Это значительно облегчит укладку проводов в правильном порядке.

В этом видео очень хорошо показано, как подключать штекеры RJ45:

Подключение разъемов трапецеидального искажения

Разъемы трапецеидального искажения довольно просто подключить. На них есть цветовой код, точно указывающий, куда какой провод должен идти. Просто проложите кабель по правильному проводнику и подключите его с помощью перфоратора. Видео ниже объясняет/показывает это очень хорошо:

Убедитесь, что вы следуете цветовому коду на разъеме трапецеидального искажения или коммутационной панели, который соответствует 568B или 568A, если вы используете его дома.

Проверка домашней сети Ethernet

После того, как вы протянули и подключили все кабели Ethernet, пришло время их протестировать. Теперь есть два способа проверить кабель: с помощью кабельного тестера (наилучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ — просто подключить ноутбук с одной стороны, а другую подключить к коммутатору. Если есть доступ к интернету, то кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых соединений 1 Гбит. Так что теоретически при правильном подключении оранжевого и зеленого проводов можно получить подключение к сети. Но только при скорости сети 100Мбит.

Кабельные тестеры

Кабельный тестер проверяет каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить, правильно ли подключены кабели Ethernet и нет ли в них неисправностей.

Каждый провод обозначен индикатором на кабельном тестере. Если лампочка не загорается, то у вас неисправный контакт.

Лучшим решением будет отрезать защитную оболочку или штекер RJ45 и начать заново.

Подведение итогов

Я надеюсь, что эта статья помогла вам приступить к проекту подключения домашней сети Ethernet. Убедитесь, что вы покупаете качественные кабели и разъемы для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet требует много работы.

Если у вас есть какие-либо вопросы или предложения, просто оставьте комментарий ниже.
