Перегородки в деревянном доме: варианты изготовления

При выборе конструкций дома важно учитывать материал изготовления его стен и других несущих элементов, поскольку именно они будут передавать нагрузку на грунт основания. Например, для легкого каркасного дома не подойдут бетонные перекрытия и тяжелые кирпичные перегородки. Чтобы понять, какие нужны перегородки в деревянном доме, нужно ознакомиться с их разновидностями и особенностями.

Чем отличаются перегородки от стен

Прежде чем приступать к работе, необходимо освоить теорию. Часто среди не профессионалов путаются такие понятия как стены и перегородки (особенно когда вопрос заходит о перепланировке).

Чтобы внести ясность, можно привести следующие определения:

1. Несущие стены — конструкции дома, которые воспринимают нагрузку от перекрытий и кровли и передают ее на фундамент. Эти стены выполняют очень ответственную функцию, поэтому должны рассчитываться по несущей способности. Стена идет на всю высоту этажа (от пола до пола следующего), то есть словно разрезает диск перекрытия.
2. Ненесущие стены — конструкции, которые, как и в предыдущем случае, выкладываются на всю высоту этажа, но передают нагрузку на фундамент только от собственного веса (на них не опираются перекрытия или кровля).
3. Перегородки выкладываются на высоту помещения (от пола до потолка одного этажа). В отличие от стен они опираются не на фундамент, а на перекрытие. Несущей функции не выполняют, служат только в качестве ограждающих конструкций.

К перегородкам предъявляется меньше требований, чем к стенам, поэтому они могут быть более тонкими и менее прочными.

Особенности перегородок в деревянном здании

В отличие от стен, перегородки опираются на перекрытие, а не фундамент и выкладываются на высоту комнаты.

Чтобы сделать межкомнатные перегородки своими руками в доме из бревна, бруса или каркасном здании, нужно помнить о массе и прочности материала стен. В кирпичных домах часто монтируют перегородки из того же материала, что и стеновые конструкции.

Но важно помнить, что элемент высотой 2,7 м и толщиной 1,2 м из керамики будет весить примерно 600 кг на погонный метр. Это примерно на 100 кг больше, чем масса наружной стены из бруса, толщиной 300 мм (оптимально по теплотехнике). То есть на стену будет приходится вес больше собственного, а если прибавить еще перекрытия и кровлю, картина получается не радостная. Именно поэтому важно запомнить одно: плотность материала для перегородок не должна превышать плотность несущих стен.

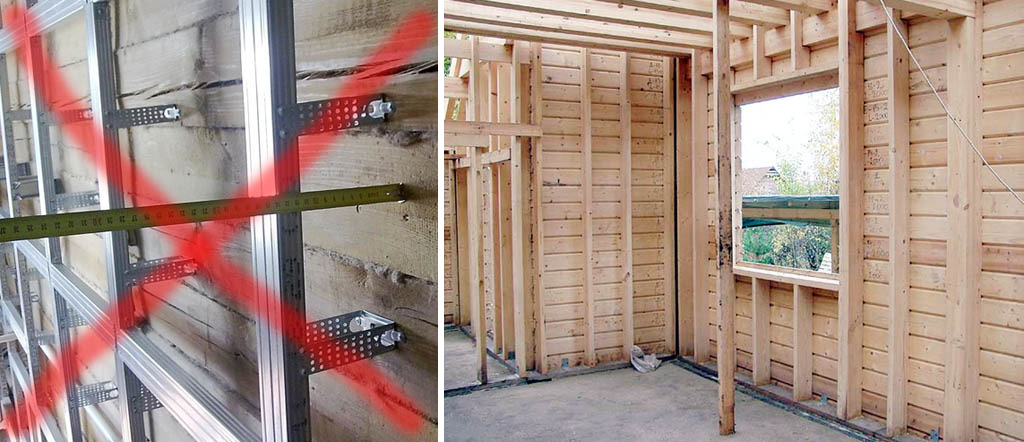

Схема каркасной констуркции

Следующий совет можно дать по поводу времени начала монтажа своими руками. Межкомнатные ограждающие конструкции стоит монтировать только после того, как стены дома дадут усадку. Если сделать это раньше, то возникнет следующая ситуация:

1. Стены, которые нагружены весом перекрытий и кровли начинают усыхать и просаживаться.
2. В это же время дают усадку перегородки (если они сделаны из дерева), но поскольку нагрузка на них меньше, чем на стеновые ограждения, процесс происходит медленнее.
3. Разница приводит к тому, что перекрытия, опирающиеся на стеновые конструкции, давят на межкомнатные ограждения и приводят к их отклонению от вертикали, выпору и изгибу.

Для предотвращения этого явления, требуется выждать время после сборки своими руками дома из бруса или оцилиндрованного бревна.

Щитовые и каркасные дома практически не дают усадки, поэтому устанавливать межкомнатные элементы можно сразу после сборки.

Типы перегородок и технология их изготовления

Перегородки в деревянном доме из бруса или оцилинрованного бревна, а также каркасных зданиях могут быть следующих видов:

• каркасные и каркасно-щитовые;
• щитовые и столярные;
• бескаркасные.

Все приведенные выше типы относятся к конструкциям из древесины. В качестве дополнительных вариантов можно сделать ограждения из гипсокартона или пазогребня. Они тоже имеют достаточно небольшую массу и просты в установке.

Схема сборки перегородки из гипсокартона

Чтобы понять, как изготовить межкомнатные элементы для дома из бруса или оцилиндрованного бревна своими руками, нужно рассмотреть каждый тип в отдельности.

Перегородки по каркасу

Такие перегородки в деревянном доме из бруса или бревна могут применяться по желанию будущего владельца, а для каркасных зданий они станут наиболее оптимальным вариантом.

Технология изготовления следующая:

Монтаж каркасной перегородки

1. Обмеры помещения и размечивание на полу, где будут располагаться межкомнатные конструкции.
2. Изготавливают бруски нижней обвязки, руководствуясь полученными размерами. Крепят элементы к полу шурупами или саморезами.
3. Далее выпиливают по замерам стойки и поперечные элементы каркаса. Монтаж их в проектное положение своими руками может осуществляться двумя способами: по отдельности или установка рамы после сборки ее на полу. Крепления выполняют шурупами или саморезами. Крайние стойки фиксируются непосредственно к стене.
4. Раму расклинивают в верхней части и фиксируют крепежными элементами.
5. После между элементов каркаса укладывают утеплитель (если он нужен для звукоизоляции) и выполняют обшивку. Обшить можно гипсокартоном или вагонкой. При этом листы и элементы обшивки раскраивают так, чтобы их стык приходился на середину стойки каркаса.

Щитовые и столярные

Чтобы сделать своими руками межкомнатные ограждения такого типа для дома из бруса или бревна нужно руководствоваться следующим порядком действий:

Дощатые перегородки в доме

1. Обмеры помещения и разметка.
2. Изготовление дощатых щитов (сплошных) из досок толщиной 20-40 мм.
3. На поверхность пола и потолка прибивают бруски, которые образуют пазы для установки щитов. Щит может быть двухслойным или трехслойным. При изготовлении трехслойной конструкции для внутреннего слоя используются доски меньшей толщины.
4. Собирают перегородку из щитов по высоте. Вставляя их в пазы, образованные брусками.
5. Между слоями можно уложить звукоизоляционный материал.

Размеры столярных перегородок зависят от назначения. Они похожи на дверные полотна, могут быть глухими или остекленными.

Изготавливаются как на всю высоту помещения, так и с зазором 30-50 см от верхнего обреза до потолка.

Бескаркасные

При изготовлении своими руками простейших конструкций такого типа работу производят в следующем порядке:

Схема простейшей бескаркасной перегородки

1. Обмеры помещения и разметка.
2. Закрепление нижней обвязки.
3. Изготовление на брусе обвязки паза путем прибивки двух брусков. Паз должен быть равен толщине досок перегородки.
4. К потолку выполняется крепление бруса треугольной формы. Он будет случить составной частью паза для крепления сверху, поэтому расположение должно соответствовать нижнему креплению.
5. Устанавливают вертикальные доски, начиная с той, которая расположена у стены. Ее поджимают и прибивают к треугольному бруску сверху.
6. Устанавливают все доски по очереди. Пространство между отдельными элементами заполняют паклей, монтажной пеной или изоляционным шнуром.
7. После завершения монтажа досок прибивают к потолку второй треугольный элемент паза.
8. Выполняют обшивку перегородки.

Вместо брусков для крепления к полу и потолку можно использовать металлические уголки.

Чтобы грамотно изготовить перегородки для дома из бруса или других деревянных элементов своими руками, необходимо правильно подобрать их тип, смонтировать без отклонений по вертикали и горизонтали и надежно скрепить части конструкции между собой. Для изготовления рекомендуется выбирать древесину первого или второго сорта хвойных пород. Вся древесина в обязательном порядке обрабатывается антисептиками для предотвращения гниения.

По желанию можно обработать элементы антипиренами для повышения сопротивляемости возгоранию.

Внутренние перегородки в деревянном доме: 3 вида и советы по строительству

Почти в любом бревенчатом или брусовом доме есть как минимум одна внутренняя капитальная стена, которая возводится одновременно с наружными из того же материала. Она нужна, чтобы поддерживать балки перекрытий, воспринимать часть нагрузки от стропильной системы. В деревянных домах сложной архитектуры большинство внутренних стен — несущие и выполнены из бруса или бревна.

1 Бревенчатые и брусовые внутренние стены

Бревенчатые и брусовые внутренние стены должны опираться на фундамент или столбы. При их строительстве важно в точности соблюдать ту же технологию, что и для наружных стен, то есть с той же частотой располагать нагели (шпильки) и прокладывать в межвенцовых швах тот же уплотнитель. Иногда строители экономят трудозатраты и небрежно уплотняют венцы под тем предлогом, что стена внутренняя и продувание ей не грозит. Этого нельзя допускать, иначе велика вероятность неравномерной усадки, провисания балок и стропил, перекоса крыши, не говоря об ухудшении звукоизоляции между комнатами. Если необходимы конопатные работы (возводится сруб из окорённого или оцилиндрованного бревна либо бруса естественной влажности), то их также проводят на всех стенах, включая внутренние, переходя от одного венца к другому. Дверные и открытые проёмы необходимо усилить обсадными коробками или закладными рейками, а если предусмотрена обшивка вагонкой или листовым материалом — делать скользящую обрешётку.

2 Каркасные перегородки

Каркасные перегородки обходятся дешевле массивных стен и опираются на перекрытие. Минимальная толщина конструкции — 70 мм, оптимальная — 120 мм. Каркас, для которого подойдут сухие строганые доски, обычные состоит из верхней и нижней обвязки, стоек и горизонтальных перемычек. Шаг стоек и перемычек выбирают, исходя из требований прочности и размеров плит заполнения. Наиболее распространённая величина ячейки каркаса — примерно 600×1200 мм. Стойки, к которым впоследствии будут крепиться дверные коробки, для большей жёсткости следует усилить подкосами.Для заполнения каркасных перегородок чаще всего используют шумопоглощающие плиты из минеральной ваты. Для предотвращения эмиссии частиц материала в помещения плиты нужно с обеих сторон затянуть пароизоляционной плёнкой с перехлёстом полос 10 см и проклейкой стыков бутил-каучуковой лентой.

«Экострой Центр»

Боковые стойки каркасной перегородки как в мансарде, так и на первом этаже крепят к стенам с помощью скользящих узлов, а сверху оставляют зазор 2-6 % от высоты помещения (в зависимости от материала стен и стадии усадки).

«Экострой Центр»

Как альтернативные варианты можно рассмотреть заполнение целлюлозной ватой методом влажного напыления (обойдётся дороже на 20-40 %), мягкими ДВП (на 70-100 %), льняным утеплителем (в 5-6 раз). Перечисленные материалы обеспечивают несколько лучшую звукоизоляцию, чем минеральная вата, и на практике позволяют уменьшить толщину перегородки на 20-40 мм. Целлюлозные и древесные волокна сравнительно безопасны для здоровья, но плёнка всё равно необходима, иначе в комнатах будет пыльно. Обшивают перегородки чаще всего вагонкой, располагая её вертикально. Имитации бруса или бревна, иногда применяемые из дизайнерских соображений, обойдутся в 2,5-3 раза дороже. Во влажных зонах нередко строят перегородки из влагостойкого гипсокартона или цементных листов под облицовку плиткой.

Процесс монтажа каркасной перегородки под облицовку керамической плиткой

ТЕХНОНИКОЛЬ

Для каркаса выбрали брус сечением 70×100 мм. Стойки расположили с шагом 30-35 мм, чтобы добиться большей жёсткости перегородки.

ТЕХНОНИКОЛЬ

Плиты из минеральной ваты «Greenguard Универсал» толщиной 50 мм уложили в два слоя с перевязкой стыков.

ТЕХНОНИКОЛЬ

Обшили каркас влагостойким гипсокартоном. Предстоит заделка стыков листов, грунтование и облицовка.

Каркасные перегородки почти не ограничивают вас при планировке этажа, а стеклянные чаще монтируют в проёмах капитальных стен.

3 Стеклянные перегородки

Монтаж стеклянных раздвижных конструкций следует осуществлять только по окончании основной усадки сруба, то есть после того, как дом не менее года простоял под крышей и отапливался хотя бы один сезон. При этом соблюдают все правила устройства проёмов и предусматривают над верхней перемычкой компенсационный зазор величиной примерно 2% от высоты конструкции. Этот зазор заполняют мягким утеплителем.

«Артель Данила, Макар и братья»

При монтаже стеклянной перегородки необходимо полностью исключить усадочное давление на конструкцию, механизм которой крайне чувствителен к перекосам.

Руководство по строительству | Внутренние перегородки

Перегородка на стойках обычно состоит из гипсокартона, прибитого к обеим сторонам деревянного каркаса. Гипсокартон, используемый для этого типа перегородок, обычно имеет скошенный край, что позволяет выполнять стыки заподлицо.

Деревянный каркас должен быть выполнен аккуратно, расстояние между брусьями и их выравнивание важны для прибивания гипсокартона. Важно следить за тем, чтобы используемая древесина была правильно высушена с влажностью менее 20%, это поможет предотвратить деформацию или коробление, которые могут привести к растрескиванию швов.

В ситуациях, когда внутренние перегородки из деревянных стоек должны нести нагрузку, используемая древесина должна иметь класс прочности C14 или выше. Стойки должны быть закреплены на расстоянии 400 м от центра и должны иметь размер не менее 44 мм x 100 мм. Несущие стойки должны быть установлены с двойной головкой, подошвой и двумя рядами выемок.

При несущих перекрытиях для несущих перегородок может потребоваться огнестойкость. Дополнительные указания по этому вопросу можно получить в Техническом руководстве B: Том 2, которое доступно в Приложении H к настоящему приложению.

Рекомендуется предусмотреть два ряда выемок для перегородок с деревянными стойками, которые содержат стойки с поперечным сечением 75 x 36 мм или менее и высотой 2438 мм. В случаях, когда используется шпилька большего размера, обычно достаточно одной вырубки.

Все кромки плит в противопожарных перегородках, в которых используется гипсокартон с пароизоляцией, требуют зазубрин.

При использовании любых запатентованных систем перегородок с металлическими стойками важно следовать рекомендациям производителя.

Диаграмма C141 — Типовая перегородка с ненесущими стойками — деревянная

Рекомендуемое максимальное расстояние между стойками для гипсокартона различной толщины и ширины указано в таблице ниже.

Таблица C19 – Рекомендуемое расстояние между стойками для гипсокартона разной толщины и пролетов 12,5 мм или 9.5мм.

У каждого листа есть лицевая и оборотная стороны, лицевая сторона – это лицевая сторона, на которой бумага закрывает края и которая известна как лицевая сторона цвета слоновой кости (или цветная лицевая сторона, если используются влагостойкие плиты, противопожарные плиты и т.п.). Оборотная сторона имеет двойную толщину бумаги и известна как серая лицевая сторона.

Несмотря на то, что у каждого производителя есть свои особые рекомендации и требования, когда речь идет о гипсокартоне, плиты следует крепить с помощью стальных гвоздей с гальваническим цинкованием, горячим цинкованием или шерадизацией. Эти стальные гвозди должны иметь хвостовик с минимальным диаметром в готовом виде 2,5 мм и головку с минимальным диаметром 7 мм.

Доски должны быть прибиты к каждой опоре от центра доски наружу на расстоянии примерно 150 мм. Убедитесь, что все гвозди забиты так, чтобы шляпка гвоздя не протыкала поверхность плиты, оставляя неглубокое сжатие, чтобы облегчить процесс разметки. В перегородках, которые не должны быть огнестойкими и не будут являться несущими, доски должны располагаться длинной кромкой параллельно стойкам так, чтобы скрепленные края соединялись на стойке.

Саморезы из оцинкованной стали с гальваническим покрытием или блочные, пропитанные фосфатным маслом, следует использовать саморезы для гипсокартона с потайными или крестообразными головками на расстоянии 230 мм. В таблице напротив указана минимальная длина шурупов и гвоздей.

Таблица C20 — Минимальная требуемая длина гвоздей и шурупов

Длина шурупов должна быть не менее 10 мм от общей толщины ламината при креплении плит термоламината к металлическим стойкам и не менее 25 мм при креплении досок к деревянным стойкам .

Диаграмма C142 — Типичные детали соединения гипсовых платеров

Детали фиксирования

Отставление

Возможно использовать разделы для шпильки, чтобы обеспечить внутреннюю затопку для внешних стен на верхних складах, только когда:

• Длина перегородки превышает 1200 мм.

• Используются высушенные в печи шпильки размером не менее 75 мм x 35 мм с максимальным расстоянием между центрами 400 мм.

• Используются два ряда зубцов.

• При креплении к наружной стене необходимо просверлить торцевую стойку, прикрепив ее к стене вверху и на каждом выступе.

Схема C143 — Типовая деталь крепления для внутренней подпорки к наружным стенам с помощью стоечных перегородок на верхних этажах

Звукоизоляция
Для достижения наилучшего возможного уровня звукоизоляции между помещениями, т. е. между туалетами и другими помещениями, между стойками следует установить звукоизоляционный стеганый материал с гипсокартоном толщиной 12,5 мм, прикрепленным к стойкам. Альтернативные сведения могут быть получены от производителя в отношении требований, предъявляемых к конкретному месту.

Использование керамической облицовки стен в местах с постоянной влажностью

В помещениях, где регулярно наблюдается значительный уровень влажности, т. е. в ванных комнатах, душевых, важно обеспечить использование влагостойкого гипсокартона. Настенная плитка может крепиться непосредственно к влагостойкой плите, однако должны соблюдаться рекомендации производителя

. Можно использовать альтернативы влагостойкому гипсокартону, включая влагостойкую фанеру и фирменные влагостойкие строительные плиты.

Ниже перечислены рекомендации, которые необходимо соблюдать, чтобы предотвратить проникновение воды вокруг ванн и душевых поддонов:

• Убедитесь, что используемые плитки, клей и затирка соответствуют месту и фону, на который они укладываются, обратившись к производителю плитки.

• Все продукты должны использоваться строго в соответствии со спецификациями производителя.

• Перемещение по периметру может быть проблемой для ванн и душевых поддонов, установленных на деревянных полах, из-за прогиба балок и усадки из-за высыхания. Чтобы решить эту проблему, установите фитинги рядом с опорами балок.

• Должны использоваться показанные ниже фитинги со встроенной стойкой. В качестве альтернативы на стыке стен и фурнитуры можно использовать фирменные планки / бортики для плитки.

Для швов между стенами и арматурой следует использовать герметики на силиконовой основе.

Схема C144 — Типовая деталь для облицовки плиткой стыка стены и санитарно-технического оборудования

Конструкция каркасных перегородок

Во избежание риска растрескивания или прогиба потолка соорудить перегородки из ненесущих стоек на двойных балках. В качестве альтернативы вышеперечисленному можно установить дополнительную балку непосредственно под линией перегородки.

Обратите внимание: Для поддержки несущих перегородок может потребоваться специально сконструированный RSJ или универсальный брус.

Сверление и нарезка шпилек

Обычно на шпильках не должно быть надрезов, вместо этого сервисы должны проходить через просверленные отверстия по центральной линии шпильки. Служебные отверстия должны быть меньше ¼ ширины шпильки, а допустимые зоны размещения показаны напротив.

Диаграмма C145 – Типичная перегородка из стоек, построенная на деревянном перекрытии – ненесущая

Диаграмма C146 – Типичные места просверливания отверстий в стойках

9 Конструкция перегородки0032

Если каркасные стены проходят под прямым углом к ​​балкам, на балки действуют точечные нагрузки, которые необходимо учитывать при расчете балок. В этом случае двойная подошва, как подробно описано ниже, также должна быть встроена под перегородку.

Диаграмма C147 — Типичное расположение опорных перегородок, построенных под прямым углом к ​​балкам

Когда перегородки проходят под прямым углом к ​​балкам, головки перегородок следует крепить к потолочным балкам. Там, где перегородки идут параллельно балкам, прикрепите перегородки к выступам, расположенным между балками. На расстоянии 400 мм должны быть предусмотрены выступы.

Для крепления сантехнического оборудования, радиаторов и т.п. между стойками необходимо установить выступы.

Диаграмма C148 — Типичная деталь вырубки в верхней части перегородок

Обратите внимание
Детали, представленные выше, представляют собой каркасные перегородки под конструкцией деревянной крыши, где потолочный материал фиксируется после возведения перегородки. Потолочный материал часто крепится до возведения перегородки, где используется сборная ферменная конструкция крыши.

В центре внимания проекта: Три дерева строят высокоэффективный дом без обшивки!

Когда дело доходит до строительства дома с деревянным каркасом, одним из типичных компонентов, которые мы ожидаем , является внешняя обшивка. Именно так большинство домов достигают прочности на сдвиг и обеспечивают основу для сайдинга. Но, хотя это и знакомо, это рецепт, который может предотвратить сильное высыхание сборки, повышая риск повреждений от влаги и плесени. Клеи на основе формальдегида, которые часто встречаются в таких обшивках, как фанера или OSB, могут дополнительно ухудшать качество воздуха в помещении. И что немаловажно, вся эта обшивка просто не нужна — это еще кое-что . Поэтому неудивительно, что некоторые строители стремятся вообще избежать обшивки. но как это может быть?

Как сборка без обшивки может соответствовать устойчивым и долговечным высоким стандартам качества?

В 475 High Performance Building Supply мы всегда призываем строителей строить в соответствии с передовыми методами. Одной из наших любимых стен является стена с двойным каркасом без обшивки, как описано в нашем блоге «Упрощенная стена с двойным каркасом: низкая стоимость, высокая производительность». С помощью этой системы вы строите дом из 2х каркасных пиломатериалов, волокнистого утеплителя, атмосферостойкого барьера SOLITEX MENTO PLUS снаружи с вентилируемым дождевиком и внутри, интеллектуального пароизолятора INTELLO PLUS или DB+ с полостью для обслуживания и отделкой. Вот так..

Эти компоненты Pro Clima вместе с конструкцией деревянной рамы без обшивки обеспечивают оптимальные условия изоляции и контроля влажности, что повышает устойчивость и комфорт, устраняя вредные для здоровья продукты обшивки. А когда они перевернуты на крышу, те же компоненты могут решить еще более сложную проблему контроля влажности крыши без матери нездоровых и неустойчивых строительных продуктов — распыляемой пены с закрытыми порами.

Компания Three Tree Home Performance, базирующаяся в северном Вермонте, представляет собой универсальную компанию по повышению энергоэффективности домов, которая «использует строительные технологии, чтобы сделать дома более безопасными, здоровыми и эффективными». Возможность построить новый дом без обшивки пришла к ним от клиента, и владелец Three Tree Home Performance Дэйв Пауэрс с радостью согласился. Он использовал герметичные системы Pro Clima в нескольких проектах корпуса и очень хотел попробовать их в минимальном варианте, который мы предложили в нашем блоге.

История проекта в трех слайд-шоу:

Результатом стал дом без обшивки, в котором самые высокие европейские технологии воздухонепроницаемости и пароизоляции используются в доме на одну семью в Новой Англии. Фотографии из этого проекта рассказывают историю, а к следующим трем слайд-шоу добавлены аннотации.

Слайд-шоу 1: Наружная воздухонепроницаемая защита от атмосферных воздействий, от крыши до стен

Диагональная металлическая обвязка обеспечивает диафрагму крыши для прочности на сдвиг при отсутствии сплошной обшивки

Начиная снизу, первый слой SOLITEX MENTO PLUS раскатывается поперек ферм

Второй слой MENTO PLUS, швы проклеены TESCON VANA, затем идут 59-дюймовые рейки

9003 — по всей кровле

TESCON NAIDECK двухсторонняя бутиловая лента используется для герметизации отверстий от шурупов и гвоздей

Примечание: SOLITEX MENTO PLUS наматывается на конек и накладывается на мембрану с противоположной стороны

Незакрепленные «летучие» рейки устанавливаются под горизонтальными рейками

Решетка от дождя в сборе

над ней для обеспечения положительного дренажа

Без конструкционной обшивки стены, вставленные диагональные распорки обеспечивают прочность на сдвиг стен

Как и на крыше, SOLITEX MENTO PLUS использовался в качестве воздухонепроницаемой мембраны для ограждения без обшивки паровые открытые стены

В этом проекте использовалась двойная диагональная обвязка для обеспечения как вентиляции от дождя, так и дополнительной прочности на сдвиг.

Начиная снизу, первый слой SOLITEX MENTO PLUS раскатывается поперек ферм, за которым следуют вертикальные рейки 2×4 длиной 4 фута. В отличие от обычных крыш, необходимо соблюдать осторожность, чтобы наступать только на элементы конструкции. Как показано, стандартная ширина MENTO PLUS шириной 59 дюймов предпочтительнее, так как мембрану можно накладывать снизу вверх удобными частями (также доступна мембрана MENTO PLUS двойной ширины 118 дюймов). Крепежные скобы в идеале ограничиваются нижним нахлестом мембраны для создания герметичной временной крыши, но в других случаях скобы в полевых условиях можно заклеивать водонепроницаемой лентой TESCON VANA.

Второй ряд SOLITEX MENTO PLUS Швы проклеены с помощью TESCON VANA, после чего 59-дюймовые рейки (ширина рулона MENTO) выровнены над первым слоем. Для этого проекта были добавлены горизонтальные рейки для металлической крыши. Горизонтальные рейки также добавляют решетку в виде лестницы для облегчения движения. Скребок Pressfix оптимален для прижатия ленты к постоянному соединению, особенно там, где армированная мембрана не имеет опоры в зазорах между фермами, стропилами и стойками.

Двухсторонняя бутиловая лента TESCON NAIDECK используется для герметизации отверстий под винты и гвозди, которые крепят рейки через MENTO PLUS к нижней конструкции. Лента шириной 2 дюйма сначала наклеивается на заднюю сторону обрешетки, затем перед окончательным креплением удаляется разделительная бумага. NAIDECK завершает временную гидроизоляцию полностью обвязанной крыши. MENTO PLUS рассчитан на 3 месяца воздействия УФ-излучения, поэтому окончательная кровля может подождать. №

Незакрепленные «летучие» латы вставляются на место под горизонтальными латами, на полпути между вертикальными латами, чтобы сохранить большие зазоры от дождя над паропроницаемым MENTO PLUS. Это особенно важно в тех случаях, когда кровля утеплена плотной целлюлозой, а мембрана подпирает вверх. Лучшей практикой является ориентация 2×3 на ребро (или настоящие 2×2, показанные здесь), чтобы также создать дренажный канал, который отводит любую потенциальную влагу от проходов.

Как и на крыше, SOLITEX MENTO PLUS использовался в качестве воздухонепроницаемой мембраны для паронепроницаемых стен без обшивки. Как и на крыше, все швы были проклеены с помощью TESCON VANA, а неподдерживаемые шпильки герметизированы с помощью инструментов Pressfix. С кровлей MENTO PLUS и фундаментом были выполнены герметичные соединения лентой для завершения внешнего воздушного барьера перед окном.

Слайд-шоу 2: Внутренняя воздухонепроницаемая интеллектуальная пароизоляция и плотная целлюлозная изоляция

Металлические обвязки крыши, вид снизу через фермы. В пролеты ферм также были добавлены диагональные распорки.

Внутренний каркас стены с двойными стойками размером 2×4 был добавлен внутрь внешнего каркаса 2×6

Pro Clima DB+, наш воздухонепроницаемый интеллектуальный пароизолятор на усиленной бумажной основе, идеально подходил для этого сверхустойчивого, универсального проект по дереву

Доступ к фермам для плотной набивки был обеспечен путем оставления открытым щитка DB+ на пересечении крыши и стены

Крыша была плотно набита непосредственно за усиленной DB+

Компания Three Tree решила сначала провести сетку и плотную упаковку с помощью Insulweb перед установкой DB+

Идеальная плотная упаковка целлюлозы!

Плоские потолки также были включены в непрерывный внутренний воздухонепроницаемый слой

Внутренний каркас стены с двойными стойками размером 2×4 был добавлен внутрь внешнего каркаса 2×6. Также обратите внимание, что пористая сетка была добавлена ​​к каждой ферме для разделения секций ферм перед плотной укладкой целлюлозы, чтобы облегчить достижение однородной плотности. 9№ 0003

Pro Clima DB+, наш воздухонепроницаемый интеллектуальный пароизолятор на основе армированной бумаги, идеально подходил для этого сверхэкологичного проекта, полностью выполненного из дерева. Он был нанесен вместо INTELLO PLUS на все внутренние поверхности стен и крыши и проклеен TESCON VANA. Горизонтальная обвязка на высоте 16 дюймов. был добавлен в соответствии с нашей передовой практикой обслуживания полостей. Внутренние перегородки были добавлены после DB+ и служебных полостей, чтобы обеспечить постоянную внутреннюю воздухонепроницаемость и пароизоляцию.

Несмотря на то, что в предыдущих проектах компания Three Tree умела выполнять плотную упаковку непосредственно за INTELLO PLUS, в этом проекте перед установкой DB+ было решено сначала выполнить сеть и плотную упаковку с помощью Insulweb. Как и INTELLO PLUS, DB+ достаточно надежен для прямой плотной упаковки, но опыт и оборудование могут иметь значение для идеальной установки.

Слайд-шоу 3: Полная интеграция окна и детали

Гибкая подоконная лента EXTOSEAL ENCORS всегда является первым шагом для сплошных герметичных подоконников

DB+ заворачивается в черновые оконные проемы для подготовки к полной герметичной интеграции окна

Фланцевые окна, вставленные под верхнюю крышку, обклеенные пароизоляционной лентой, открытые TESCON VANA с трех сторон, затем верхняя крышка обклеенная лентой

Окна, установленные для полной внешней воздушной защиты

Первый тест дверцы вентилятора прошел при 163 CFM50 или 0,7 ACH50. После поиска утечек последняя дверца вентилятора открылась на 0,56 ACH50.
