Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

• 1 Что оно дает
  • 1.1 Нужно ли заземление на даче или в деревянном доме
• 2 Системы заземления частного дома
• 3 Устройство заземления частного дома
  • 3.1 Из чего делать заземлители
  • 3.2 Глубина забивания штырей
  • 3.3 Чего делать нельзя
• 4 Как правильно сделать
  • 4.1 Порядок действий
  • 4.2 Почему нельзя делать отдельные заземления
• 5 Модульная штырьевая система

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм²). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

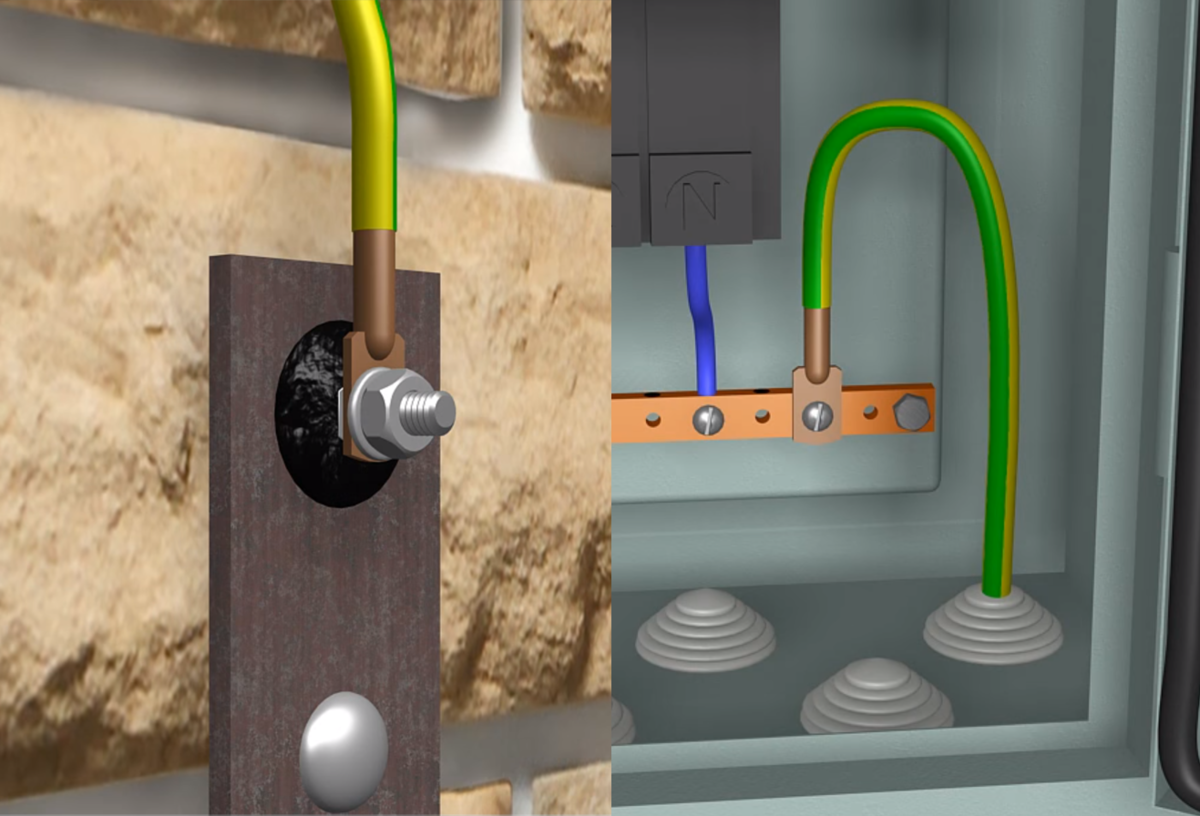

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм².

Выход заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Как правильно сделать контур заземления в частном доме своими руками

8 декабря 2020

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности. Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.

Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов. Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек. Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.

Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев.

Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений.

Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

• Соединительная полоса — не менее 12×4 мм (сечение не менее 48 кв.мм).
• Штыри (металлический уголок) — толщина металла не менее 4 мм.
• Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
• Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

• До 0.5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
• До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
• Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
• Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

• Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
• Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.
• Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

• Три заостренных прута равной длины — 2-3 метра.
• Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю. Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

• УШМ для резки и зачистки швов.
• Гаечные ключи М12 и М14.
• Штыковая лопата для рытья траншеи до места установки контура.
• Кувалда для заглубления токоподводящих штырей.
• Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

• Металлический уголок 50×50 мм с толщиной металла 5 мм — 3 отрезка по 3 метра.
• Стальная полоса 40 мм толщиной 4 мм — 12 метров (для одной точки заземления).
• Болты М12 или М14 с шайбами и гайками — 2 шт.
• Медный проводник для отвода контура от здания — медный кабель сечением 6-10 кв.мм.

Не стоит использовать в качестве заземлителей рифленую арматуру или круглую сталь диаметром менее 10 мм. Минимальные требования для заземлителя является уголок 40x40x5 ммили стальной круг диаметром от 14 мм.

Все перечисленное позволит собрать качественный и надежный заземляющий контур, который обезопасит ваших близких, и весь дом, от неприятностей с электричеством.

Перед заглублением штырей, стоит заострить один из их краев, оптимальным вариантом будет угол не менее 30 градусов. Так уголок будет намного проще заглубить в грунт.

Приступаем непосредственно к земляным работам.

Чтобы упростить вбивание штырей, можно создать три вертикальных отверстия при помощи бура, и лишь после этого вбивать заземлители в землю.Не забывайте, что вся конструкция должна быть заглублена в грунт на 0,5 метра, соответственно все параметры нужно рассчитывать начиная с этой глубины, а не поверхности земли.

После забивания штырей можно заняться свариванием всех компонентов в монолитную конструкцию. Благодаря одинаковой длине отрезков стальной полосы, у вас в любом случае получиться равнобедренный треугольник. Не забудьте расположить его так, чтобы одна из вершин «указывала» на сам дом, именно от неё нужно отвести оставшуюся полосу для связки с проводкой дома.

Также дадим вам несколько советов — лучше всего покупать материалы с запасом, исходя из максимально указанной выше длины. Это позволит перестраховать себя, при этом штыри в процессе забивания могут деформироваться, и соответственно уменьшить свою длину. Также стоит поступить и с металлической полосой, поскольку при сваривании или обрезке размеры могут измениться.

Готовые комплекты или ручная сборка?

У многих владельцев, решивших сделать контур заземления своими руками может возникнуть резонный вопрос — не проще ли воспользоваться готовыми комплектами заземления?

Нет, не проще, точнее не всегда проще, а иногда и дороже. Готовые комплекты являются компромиссным решением, поскольку с экономией времени вы получаете более высокую стоимость, при этом не всегда надлежащее качество материалов.

В большинстве магазинов продают модульные или линейные контуры, которые сравнительно дешевле, но при этом не всегда обеспечивают должного качества проводимости электричества.

Самостоятельно подобрав и соединив все компоненты вы будете на 100% уверены в качестве заземляющего контура, соответственно и в безопасности всего дома. Но не стоит отказываться от готовых комплектов — они прекрасно подойдут для обустройства небольшой дачи или коттеджа, гаражей и подсобных помещений, оборудованных электросетью.

Перед тем как вы закопаете всю конструкцию, необходимо выполнить окрашивание видимой части контура для надежной защиты от коррозии. Лучше всего зачистить всю плоскость элементов, поскольку некачественная подготовка перед покраской приведет к ускоренной коррозии металла.

После выполнения всех монтажных работ вам необходимо зарыть траншеи. Еще один совет — перед закапыванием можно залить свежий грунт соляным раствором, который повышает проводимость контура. Чтобы его приготовить руководствуйтесь пропорцией 2-3 кг соли на 10 литров воды. После нужно тщательно утрамбовать почву для лучшего контакта с контуром, малая плотность негативно сказывается на показателях сопротивления грунта.

Нюансы и подводные камни в использовании контура заземления

Как бы хорошо вы не произвели расчеты количества и качества материалов, есть нюансы, которые не зависят от них, но об этом должен знать каждый домовладелец.

В первую очередь речь идет о сопротивлении самого грунта, ведь оно разнится, в зависимости от его характеристик. Например сопротивление торфа составляет всего 20 Ом на 1 куб.м, а вот показатели песка могут достигать 1000 Ом на 1 куб.метр. Чернозем и глина практически не отличаются по своим характеристикам, их сопротивление на 1 куб.метр составляет 50 Ом и 60 Ом соответственно.

Также на уровень сопротивления влияет глубина водного горизонта, чем ближе он к поверхности, тем меньше сопротивление грунта. Обязательно учтите какой именно тип грунта в вашем регионе, и определите хотя бы приблизительные показатели сопротивления, так вы будете уверены в качестве работы заземления.

Итак, мы разобрали все важные особенности и требования к заземляющим контурам для частных домов. Если вы не знали как правильно сделать контур заземления, здесь рассмотрены все схемы, особенности и специфика процесса монтажа подобных систем.

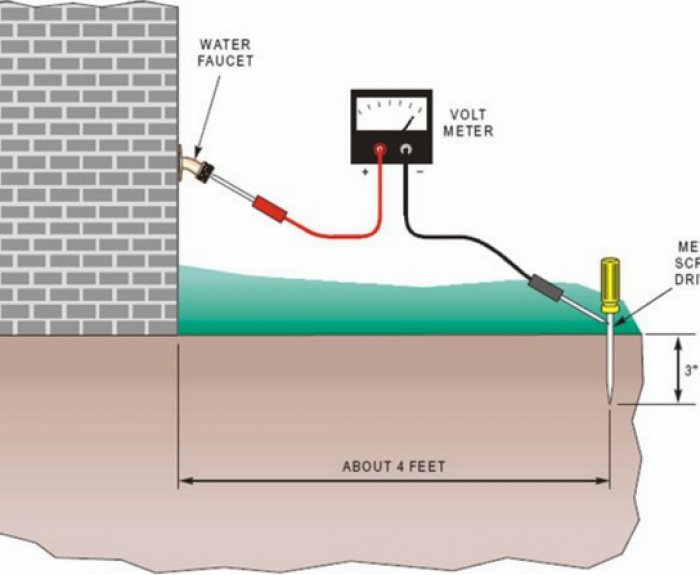

Как проверить контур заземления после установки?

Все описанные ниже действия нужно проводить перед засыпкой траншей, поэтому не стоит спешить, повторная проверка позволить быть ещё более уверенным в надежности конструкции.

В первую очередь проведите визуальный осмотр:

• Проверьте места соединения элементов на качество сварки, а также наличие трещин.
• Исследуйте отсутствие следов повреждения соединительного провода и металлической полосы.
• Осмотрите качество окрашивания элементов, при необходимости исправьте поврежденные места.

По такому же принципу необходимо проводить ежегодный контроль состояния контура заземления частного дома. Благодаря этому он будет работать долгие годы, без необходимости замены элементов.

Кроме этого, стоит уделять внимание и периодическим проверкам физических показателей контура, таких как сопротивление. ПЭУ гласит, что общее сопротивление всех повторных заземлений в любое время года не должно превышать 10 и 20 Ом для сетей с напряжением 380 В и 220 В соответственно. При этих же напряжениях сопротивление каждого отдельного элемента заземления не должно превышать 30 Ом и 60 Ом для сетей 380 В и 220 В соответственно.

Обязательно помните — кроме соответствия техническим параметрам, заземляющий контур должен соответствовать всем требованиям стандартов ГОСТ и ПЭУ, регламентирующих этот вопрос. Только полное их соблюдение позволит быть уверенным в работе заземления для частного дома на 100%.

Финальная стадия — ввод заземления в дом

Хотя все уличные работы по организации заземляющего контура мы уже разобрали, нужно еще подумать о соединении электропроводки и контура заземления.

Для соединения нужно использовать такую же шину, как и для соединения проводников. Лучше всего постараться «дотянуть» металлическую шину прямо к электрощитку, но если это не удастся, стоит сделать это хотя бы с наружной стороны дома, и после соединить при помощи медного провода сечением 6-10 мм2.

Если вам кажется что всё настолько просто, не забывайте о том что есть несколько схем подключения — TN-C-S и TN-S.

Схема TN-S — наиболее современный и надежный тип электропроводки. Такая схема совместима с трансформаторами с глухозаземленной нейтралью, при этом проводники N и PE разделены на протяжении всей линии от подстанции до потребителя. Этот вариант подразумевает использование пятижильного кабеля, благодаря чему обеспечивается максимальная эффективность и безопасность.

Схема TN-C-S — отличный вариант организации заземления на временной основе. Исходя из этой схемы, нейтральная жила N пересекается с проводником PE, при этом в таком случае необходимо несколько точек заземления. От подстанции проводится общий провод PEN, который на подводе к жилому дому разделяется на PE и N. Чаще всего подобные схемы применяются на участках новостроя, или при отсутствии современной электросети в регионе. В последнем случае необходимо дождаться проведения полноценной пятижильной системы службами электросетей.

Главным недостатком второго варианта является необходимость прокладки проводки трехжильным кабелем, который впоследствии всё равно придется заменить более надежным пятижильным. Также при необходимости подключения трёхфазной сети 380В необходимо использовать всё тот же пятижильный кабель. Исходя из всего этого выходит что затраты на монтаж проводки по этой схеме является экономически невыгодным.

Если изначально позаботиться о прокладке правильного типа проводки, внедрение заземления не станет для вас проблемой. Кроме этого, применение пятижильной линии позволит существенно сэкономить, поскольку вам не придется повторно заниматься прокладкой электросетей в собственном доме.

Теги:

• электромонтаж

Оцените материал:

Оставить комментарий / Всего комментариев: 0

Оставить комментарий

Заземление в частном доме: что есть, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.

ООО ГеоГраффити

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки. В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.

Схема сайта aquatic-home.ru

Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.

Требует особого внимания к проводке системы заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, никаких дублей — то есть повторных заземлений на пути от трансформаторной подстанции к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами. Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домохозяйства предпочтительнее.

Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).

Во-вторых, при правильно разработанной схеме электроснабжения позволяет свести к минимуму провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.

1. Использовать в качестве заземлителя заглубленные или забитые в землю проводники: стальную проволоку, уголок и т.п. Подходят два или три металлических стержня, соединенных сварной перемычкой. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.

Фото с сайта amperof.ru

Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинченные) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с zazem812.ru

2 . Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно бывает достаточно. Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.

Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.

Фото с elektro.ru

Сложный корпус: Электролитическое заземление
Электролитическое заземление — тоже «коробочное» решение, но оно предназначено для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом, песчаном грунте), мест, где невозможно заглубление в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).

В качестве заземлителя здесь используется Г-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.

James Martin Associates

Одинарное заземление для системы электро- и молниезащиты — возможно ли это?
Скажем так, правила не запрещают. Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.

CityRoof

Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления. Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.

Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял). Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джучин

Не забудьте узо!
Неважно какое заземление сделано в вашем доме, подстраховку на случай его «осечки» поставить отдельное УЗО на отходящей линии на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (ванные комнаты, гардеробная, цокольный этаж). Имейте в виду, что в них можно устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно, минимальный класс защиты — IP54 (внутри помещения), IP65 (улица), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ТВОЯ ЧЕРЕДЬ…
Расскажите, какие нюансы заземления в дачном доме вы узнали на собственном опыте. Поделитесь в комментариях!

Заземление в частном доме

Метки: ЗАНДЗ рекомендации для физических лиц для установщика частный дом монтаж заземление

Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.

Преимущества

Основной элемент любого заземляющего устройства — заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.
Система заземлителей ZANDZ, входящая в состав комплекта «Заземление в частном доме» — это индивидуальный сборный глубинный заземлитель, состоящий из четырех 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения по применению

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

	ЗЗ-6
Вес:	12 кг
Длина:	155 см
Ширина:	25 см
Высота:	7 см



Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

4 шт.

Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

	ЗЗ-6-1
Диаметр стержня:	17 мм
Длина:	1,51 м
Вес:	2,75 кг

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

---

Приводная головка для монтажа с помощью кувалды

1 шт.

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

	ЗЗ-6-4
Вес:	0,12 кг
Длина:	70 мм
Диаметр:	16 мм



---

Зажим для соединения проводника,

1 шт.

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

	ЗЗ-6-5
Вес:	0,358 кг
Длина:	80 мм
Ширина:	80 мм
Высота:	30 мм

Дополнительные материалы

Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины — для подключения навесного заземлителя к электрощиту.

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

Перед монтажом

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю. Лучшим местом является положение в радиусе 0,5 метра от электрощита, чтобы добиться наименьшей длины проводника. Максимальное расстояние от электрощита не ограничено.
При размещении системы заземлителей СНАРУЖИ дома необходимо учитывать, что заземлитель должен быть проложен на глубину 0,5 — 0,7 метра в предварительно вырытом канале. Эта мера является обязательной и необходимой для защиты проводника от повреждений в процессе эксплуатации и минимизации погодного/сезонного влияния, что увеличивает срок его службы.
В этом же канале установлен переключатель системы заземляющих электродов. Ввод заземлителя через стену осуществляется внутри стальной трубы.
Необходимые материалы:

• Комплект ZZ-6 «Заземление в частном доме»
• медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
3. Поместите заземляющий проводник в канал
4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острым краем в установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см над землей. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установите зажим для присоединения заземляющего проводника, а подключив проводник, затяните винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

Пример монтажа заземления в частном доме

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта «Заземление в индивидуальном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Грунт	Сопротивление заземления, Ом
Влажная глина	4
Суглинок влажный	6
Глина	12
Суглинок	18

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если для подключения газового котла/газопровода используется заземление:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрегионального территориального управления и начальникам Управления по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы основного уравнивания потенциалов на вводном объекте»;
№
• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;
№
• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;
№
• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.

2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) при отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.

3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.

4. Применение системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.


Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи — это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, подключаемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций входящие на объект: горячее и холодное водоснабжение, канализация, отопление, газ и т.д.
5. металлические детали каркаса здания
6. металлические детали систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на подключение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;

Сертификат

Сертификат соответствия РОСС RU.

No related posts.
