В теплице огурцы и помидоры зреют раньше, чем в открытом грунте. Только за ранний урожай практически всегда приходится платить силами и временем, ведь тепличные культуры особенно остро нуждаются в регулярном поливе и прикорме. Установка системы капельного автополива в теплице намного упростит заботу о грядках в парнике, а также уменьшит расход воды на полив и естественным образом повысит урожайность.

Какую систему автоматического полива установить в теплице

Выделяют два основных типа автоматики для орошения почв: капельная и аэрозольная. Аэрозольные поливалки работают по принципу душа — распыляют воду направленно с определенной интенсивностью. Из систем капельного полива в теплице вода капает на землю под корень, оставляя наземную часть растения сухой.

Система автоматического полива в теплице может быть только капельной. Аэрозольная технология не подходит потому, что в закрытом пространстве парника сырые листья и завязи растений начнут гнить из-за избыточной влажности. Капельная же подает воду сразу в землю, поддерживая комфортный микроклимат.

Как работает капельный автополив

Капельный автополив обеспечивает равномерное смачивание грунта на глубину до 25-30 см. Расход воды на такой полив до 5 раз меньше, в сравнении с использованием лейки и шланга. И это при том, что конструкция системы капельного орошения теплицы простая и собрать ее будет несложно, даже если раньше подобным заниматься не приходилось.

• Основные элементы системы капельного автополива в теплице:
• Бак с отстоянной водой, разогретой до температуры окружающей среды;
• Разводка труб из полиэтилена высокого давления от бака к грядкам;
• Капельная лента или вставные капельницы;
• Капельные иглы для подачи воды под корень на глубину до 30 см (для кустарников и молодых деревьев).

Принцип работы понятен из перечисления элементов системы. Из бака вода поступает в трубы, из труб — в капельные ленты, откуда и попадает в почву при включении полива.

В базовой комплектации управлять капельным орошением в теплице придется вручную: открывать и перекрывать вентиль подачи, следить за количеством воды в баке. Чтобы избавить и от этих забот нужно оснастить систему датчиком активации, насосом для подачи воды в бак из скважины или водопровода с дополнительным фильтром, управляющим модулем для настройки интенсивности полива и пр.

В чем выгода использования системы автополива в теплице

Капельный автополив в теплице повышает урожайность овощей. Равномерное увлажнение грунта вкупе с традиционной подкормкой способен поднять урожайность в 7 раз, по крайней мере так утверждают израильские ученые-изобретатели метода.

Технология сокращает расход воды на полив. Ни капли жидкости не тратится впустую, поэтому почва всегда остается равномерно влажной при меньших до нескольких раз затратах воды.

Каждый грамм жидкости работает на поддержание оптимального для растений уровня влажности, что невозможно при ручном поливе, когда часть воды непременно прольется мимо, попадет на стебли и листья.

На теплицу уходит меньше времени. Автоматизация полива сохраняет несколько часов в неделю и избавляет от риска потери урожая. Ведь если нет настроения стоять со шлангом или бегать от колодца к грядкам с лейкой, ничего страшного на огороде не случится — система без участия человека утолит жажду растений.

Автополив окупается за сезон. Даже в маленькой теплице на 20-40 растений автополив из бочки без датчиков и насосов окупится за один сезон, особенно с учетом того, что благодаря нему урожай заметно улучшится. В большой теплице за лето получится сэкономить несколько сотен литров воды без ущерба для выращиваемых культур.

Качественные комплектующие не нуждаются в обслуживании. Если сразу не экономить и собрать добротную конструкцию для автоматического полива в теплице, то вы сможете не беспокоиться об обслуживании более 10 лет. Единственное, что нужно будет делать каждый год — тщательно утеплять трубы на зиму.

Собирать автополивалку не сложно. Всего-то нужно подвести воду по пластиковым трубам высокого давления, закрепить ленту для капельного полива или вставить капельницы в шланг и включить подачу. Если все сделано правильно, из всех капельниц вода будет поступать в землю равномерно, с одинаковой интенсивностью.

Капельный полив в теплицах придумали в Израиле — стране, где остро ощущается дефицит воды. Сегодня государство с не самым благоприятным климатом успешно обеспечивает свои потребности в сельхоз культурах и активно экспортирует фрукты и овощи за рубеж — весомое доказательство эффективности подхода к орошению почв.

Капельный или прикорневой полив подходит не только для теплиц, его активно применяют на открытых грядках. Направленное увлажнение не дает такого сильного вымывания, как струя из поливочного шланга, что позволяет меньше беспокоиться о минеральном и органическом удобрении участка.

Поэтому вы можете организовать разводку по всем (открытым и закрытым) грядкам от одного скважинного насоса или ответвления от централизованного водопровода.

Как организовать капельный полив своими руками

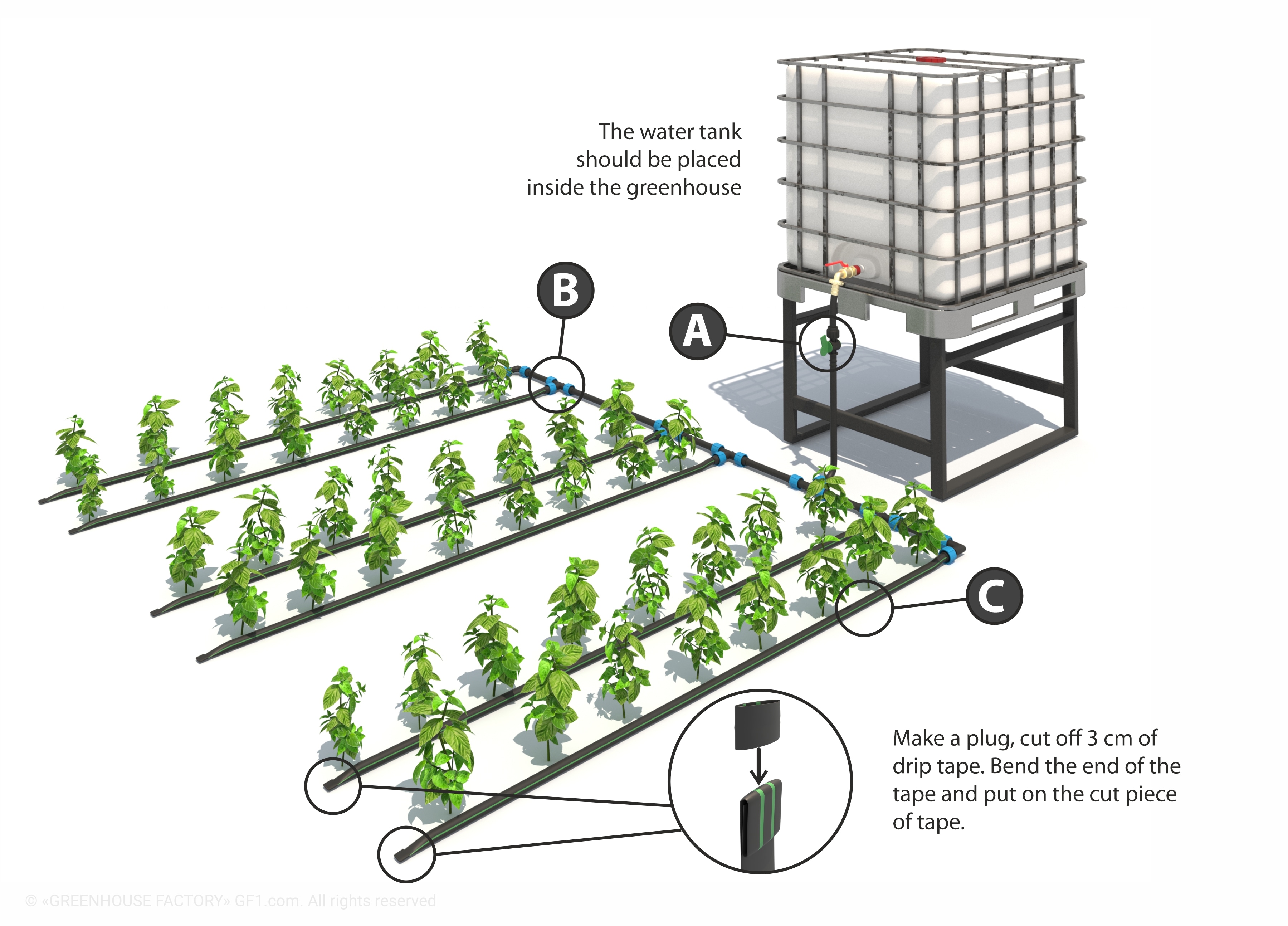

Общая схема капельного полива:

Разберем один из способов организации автоматического капельного полива. Допустим, есть пластиковая бочка. Первым делом необходимо сделать врезку в бак.

1) Берем фитинг для врезки необходимого диаметра. Например на 3/4″. Отвод из бака 3/4″. Видеоинструкция по монтажу представлена на той же странице.

2) После врезки в бак можно поставить кран для принудительного отключения полива. Кран шаровый пластиковый 3/4″ .

3) После того как врезка готова необходимо установить фильтр для полива. Установка фильтра обязательна. Так Ваша капельная лента не будет засоряться и прослужит несколько сезонов.

 Фильтр на 3/4″ .

3) Далее после фильтра необходимо установить таймер для организации автоматического полива. Если Вы планируете включать и выключать полив самостоятельно, то этот пункт можно пропустить. Берем любой понравившийся контроллер из нашей номенклатуры, например, контроллер полива GA-319N . Соединение между фильтром и котроллером можно также организовать при помощи переходника.

4) После таймера полива можно поставить кран для принудительного отключения полива. Кран с внутренней резьбой 3/4″ для шланга 16 мм. Далее к крану присоединяем обычный садовый армированный шланг диаметром 1/2 (16 мм), либо слепую капельную трубку При помощи шланга будем делать разводку воды по всему участку.

5) Ветвление садового шланга осуществляется при помощи тройников и уголков. На конце садовый шланг завершаем заглушкой.

6) Переход от садового шланга к капельной ленте осуществляется при помощи специальных фитингов: тройник редукционный для садовой трубки 16 мм и уголок 16 мм x К/Л .



7) Разводку капельной ленты по грядке делаем при помощи

тройников и уголков. Диаметр пятна из капельницы в ленте составляет 20 см. Таким образом на грядку шириной 60-70 см необходимо уложить капельную ленту в 3 ряда. На одну такую грядку Вам потребуется два уголка и один тройник. Капельная лента укладывается водовыпусками вверх.

Ваш капельный полив готов. При использовании капельной ленты от центрального водопровода необходимо внедрить в систему редуктор давления, для понижения давления, чтобы Ваша капельная лента не разрывалась и прослужила несколько сезонов. Если все же разрыв капельной ленты произошел, то для такого случая есть специальный ремонтный фитинг

.

Для больших участков актуально использование в качестве магистральных труб жестких ПНД труб и эластичных ПВХ шлангов. Для монтажа с использование таких труб существуют специальные фитинги : с уплотнительной резинкой и поджимом.

Стартер для капельной ленты с поджимом. Используется в следующих случаях:

1. Жесткая ПНД труба диаметром от 32мм. Для монтажа, в трубе сверлят отверстие диаметром 11мм, в которое с усилием вставляют фитинг и фиксируют прижимной гайкой.
2. Шланг поливочный армированный диаметром от 16мм (1/2). Для монтажа, в шланге сверлят отверстие диаметром 8мм, в которое с усилием вставляют фитинг и фиксируют прижимной гайкой.
3. ПВХ трубка капельная слепая диаметром 16мм. Для монтажа, в трубке сверлят отверстие диаметром 10мм, в которое с усилием вставляют фитинг и фиксируют прижимной гайкой.

Стартер для капельной ленты с уплотнительной резинкой.  Используется при монтаже:

1. Жесткой ПНД трубы диаметром от 25мм.  Для монтажа, в трубе сверлят отверстие диаметром 15мм, в которое  вставляют уплотнительную резинку, потом фитинг.

Примеры организации капельного полива:

Tweet

Капельное орошение

Капельное орошение — это эффективный и экономичный способ полива вашего двора и сада. Капельное орошение, обычно используемое в более засушливых районах страны, становится все более популярным на северо-востоке. В отличие от других форм орошения, таких как разбрызгиватели, эффективность которых составляет всего 65-75%, капельное орошение эффективно позволяет растениям использовать подаваемую воду. Кроме того, это уменьшает сток и испарение. Капельное орошение подает воду медленно в корневую зону растений, где она больше всего нужна.

Капельное орошение чаще используется в коммерческих питомниках и фермерских хозяйствах, однако домовладельцы начинают пользоваться его преимуществами. Как домовладелец, вы можете использовать капельное орошение в своих овощных и многолетних садах, а также для полива деревьев и кустарников.

Преимущества капельного орошения

Капельное орошение предполагает размещение трубок с эмиттерами на земле рядом с растениями. Излучатели медленно капают воду в почву в корневой зоне. Поскольку уровень влажности поддерживается на оптимальном уровне, продуктивность и качество растений улучшаются. Дополнительно капельное орошение:

• Предотвращает болезни, сводя к минимуму контакт воды с листьями, стеблями и плодами растений.
№
• Позволяет сохранять ряды между растениями сухими, улучшая доступ и уменьшая рост сорняков.
• Экономит время, деньги и воду, потому что система очень эффективна.
• Уменьшает труд.
• Повышает эффективность на неровной поверхности.
• Снижает вымывание воды и питательных веществ ниже корневой зоны.

Конструкция и компоненты системы капельного орошения

Основные компоненты системы капельного орошения (см. рисунок ниже) включают магистраль, клапан, вспомогательную магистраль, превентор обратного потока, регулятор давления, фильтр, переходники и фитинги для трубок, капельные трубки, эмиттеры и торцевые заглушки. Магистраль — это труба, идущая от источника воды — обычно от наружного крана — к клапану; а вспомогательная магистраль проходит от клапана до точки, где подсоединяется капельная трубка. Как правило, вспомогательные сети используются только тогда, когда имеется несколько линий капельных трубок и зон, питающихся от одного и того же основного источника воды. Суммарная длина основной и вспомогательной линий не должна превышать 400 футов.
Клапан регулирует подачу воды в систему и может быть настроен как на автоматическое, так и на ручное управление. Предохранители обратного потока необходимы для того, чтобы оросительная вода не попадала обратно в трубы и не загрязняла ваш основной источник воды.
Регуляторы давления необходимы, если давление воды превышает 40 фунтов на квадратный дюйм. Если вы не знаете свое давление воды, рекомендуется установить его на всякий случай. Фильтры
предохраняют растворенные в воде вещества от засорения эмиттеров с течением времени. Установите фильтры либо на эмиттерах, либо на источнике воды, чтобы защитить как клапан, так и регулятор давления в дополнение к эмиттерам. Лучше всего, если фильтр имеет сетку не менее 150 меш или выше.
Переходники и фитинги для трубок используются для присоединения капельной трубки к остальной части системы. Важно, чтобы они были подходящего размера для трубок, чтобы они не разорвались под давлением.

Капельные трубки и капельницы
Капельные трубки представляют собой полиэтиленовую трубку с капельницами, размещенными вдоль растений. Эмиттеры выпускают воду из капельной трубки. Капельные трубки и эмиттеры бывают разных типов и диаметров в зависимости от ваших потребностей. Длина одной капельной трубки не должна превышать 200 футов от точки, где вода входит в трубку. Вам нужно будет закрепить трубу, чтобы она не двигалась. Как правило, не закапывайте капельные трубки и эмиттеры, даже если они предназначены для этого. Это помогает предотвратить засорение и повреждение грызунами.

Расстояние между эмиттерами и конструкция
Для пропашных культур эмиттеры могут быть расположены равномерно, и эта конструкция известна как шланг эмиттера. Излучатели также могут быть расположены с перерывами для растений, расположенных дальше друг от друга, таких как деревья, кустарники и многолетники. При использовании эмиттерного шланга эмиттеры обычно располагаются на расстоянии около 18 дюймов друг от друга. При поливе деревьев и кустарников обычно должно быть два эмиттера на одно растение. Эмиттеры обычно имеют скорость потока 1 галлон в час, хотя скорость потока ½ галлона в час может быть лучше для максимальной эффективности. На конец капельной трубки надевается заглушка, чтобы предотвратить вытекание воды из конца.

Базовая эксплуатация и техническое обслуживание
Капельное орошение можно настроить на автоматический запуск, как спринклеры, или управлять им вручную. Ручное управление позволяет использовать дождевые осадки перед применением ненужной воды. Для получения дополнительной информации о правильном поливе см. «Поливайте с умом».

Поскольку небольшое количество воды подается медленно, капельное орошение предназначено для ежедневного использования, если не идет дождь. Как долго будет работать система капельного орошения, будет зависеть от того, сколько воды требуется растениям в день и расхода эмиттеров. Вода применяется один или два раза в день. Раннее утро — лучшее время для полива, потому что испарение будет меньше. Полив в вечернее время увеличивает заболеваемость растений.

Регулярно проверяйте фильтры и эмиттеры, чтобы убедиться, что они работают правильно и не засорены. Чтобы предотвратить зимние повреждения, устанавливайте систему капельного орошения в конце каждого садового сезона.

Большинство поставщиков/производителей систем капельного орошения предоставляют конкретные спецификации и рекомендации по проектированию, установке, эксплуатации и техническому обслуживанию, которым следует тщательно следовать.
Стоимость системы капельного орошения будет варьироваться в зависимости от размера орошаемой площади и типа используемых эмиттеров и трубок. Однако, независимо от размера орошаемой площади, первоначальные затраты на стандартные элементы, такие как клапан, регулятор давления и превентор обратного потока, вносятся заранее.

Приведенный выше рисунок и информация, содержащиеся в этом информационном бюллетене, частично адаптированы из Руководства по проектированию капельного орошения. Джесс Страйкер.http://www.irrigationtutorials.com/dripguide.htm

Шланг смачивателя

Шланг смачивателя – еще один вариант ирригации. Шланг для замачивания требует меньше оборудования, его проще и дешевле установить, чем капельное орошение. Шланг для замачивания представляет собой пористый шланг, который можно подсоединить к внешнему крану, садовому шлангу или бочке для дождевой воды и проложить вдоль основания растений. Шланг позволяет воде медленно просачиваться по всей его длине. Эта система хорошо работает с растениями, расположенными близко друг к другу, такими как декоративные клумбы с сросшимися цветами или почвопокровные растения. Тем не менее, шланг для орошения не следует использовать для орошения растений, деревьев или кустарников, расположенных далеко друг от друга, потому что пространство между растениями будет орошаться без необходимости.

Загрузите информационный бюллетень для печати:

Капельное орошение для домашнего сада

Дополнительные ресурсы

Веб-ресурсы
Руководство по проектированию капельного орошения. Джесс Страйкер. http://www.irrigationtutorials.com/dripguide.htm

Капельное орошение для домашних садов. И. Бронер. Расширение кооператива Университета штата Колорадо.
http://www.ext.colostate.edu/pubs/garden/04702.html

Книги по капельному орошению

Капельное орошение для любого ландшафта и любого климата: помогаем вашему саду процветать, экономя воду! Роберт Курик и Хайди Шмидт. 1993. Метаморфная пресса.

Все о спринклерах и капельных системах Ortho. Орто Книги. 1998.

Системы полива сада. Сьюзан Лэнг. Закатные книги. 1999.

Системы полива для газона и сада: руководство «Сделай сам». Р. Додж Вудсон. Этажные книги. 1996.

Как работает капельное орошение? — Магазин спринклерной техники

Вы когда-нибудь проезжали или проходили мимо прекрасного цветущего сада, вокруг которого росла здоровая зелень, и задавались вопросом, как они это делают? Большая часть красоты сада или красивого зеленого двора действительно является работой зеленого большого пальца, но отчасти это то, как сад поливают или орошают.

Самый эффективный способ полива цветочной клумбы или любой замульчированной территории — это капельное орошение, коричневатая трубка, которую иногда можно увидеть под мульчей во дворе.

Как работает капельный полив и почему он так хорош при выращивании растений?

Эта медленная капля воды гарантирует, что вода попадет туда, куда ей нужно, в почву, где она сможет полностью впитаться и распределиться — больше никаких потерь воды!

Капельное орошение — это медленный и непрерывный выпуск воды через гибкий трубопровод, известный как капельная линия или капельная линия. Верхнее орошение, такое как роторы, распылители или старомодные дождеватели ударного действия, покрывает растения водой, как это делает дождь. Такие растения, как деревья, кустарники и цветы, на самом деле предпочитают целенаправленное и контролируемое применение воды, при котором вода поступает непосредственно к корням растений.

Поскольку капельница лучше контролируется, она более эффективна. Верхнее орошение обычно измеряется в галлонах в минуту (галлонов в минуту), тогда как капельное орошение измеряется в галлонах в час (галлонов в час). Эта медленная капля воды гарантирует, что вода попадет туда, куда ей нужно, в почву, где она может полностью впитаться и распределиться — больше никаких потерь воды!

Происхождение капельного орошения

В 1965 году группа «Нетафим» в Израиле первой разработала капельное орошение, пытаясь выращивать сельскохозяйственные культуры в пустыне Негев. Как фермеры, так и новаторы, компания узнала, что точное орошение имеет значение для успешного выращивания. Из этого новшества родилась индустрия. В то время как Netafim продолжает лидировать в отрасли как по продуктам, так и по устойчивому развитию, американские компании Hunter Irrigation, Rain Bird, Toro и многие другие также представили новые продукты и идеи на рынке капельного орошения.

Области применения

Капельное орошение можно использовать в самых разных садовых и дворовых условиях, а также в теплицах и крупных сельскохозяйственных объектах. Гибкая труба может быть уложена в любом количестве конфигураций и может быть спроектирована по индивидуальному заказу и соответствовать вашим конкретным потребностям. Капельное орошение можно использовать на всех типах почвы — глине, песке, иле или суглинке.

Из-за большого разнообразия местностей, на которых можно разместить оросительные линии, некоторые типы капельных линий имеют компенсацию давления, что обеспечивает постоянную скорость потока даже при подъеме в гору или на очень длинных рядах растений. Капельная трубка без компенсации давления подходит для плоских установок или более коротких участков.

Термины, которые нужно знать

Капельный шланг — длинные гибкие трубы с эмиттерами и отверстиями, расположенными на равном расстоянии друг от друга, предназначенные для точной подачи воды. Обычно отверстия или эмиттеры располагаются через каждые 6, 12 или 18 дюймов. Капельные шланги бывают размеров 17 мм и 12 мм, и мы призываем пользователей следить за тем, чтобы они «оставались в своей полосе» при заказе, чтобы соединители, тройники и другие элементы имели правильные размеры. Также доступны пустые трубки для транспортировки воды из одной линии в другую.

Эмиттеры и капельницы — Существует 2 основных типа эмиттеров: «онлайн» капельные эмиттеры, известные как «точечный источник», и «встроенные» капельные эмиттеры.

1. Интернет-эмиттеры с точечным источником: они идеально подходят для проточных горшков, деревьев, кустарников и местных растений с широкими и/или случайными требованиями к промежуткам. В зависимости от размера кроны растения и типа почвы количество точечных излучателей может варьироваться.
2. Встроенные излучатели: излучатели работают так же, как и встраиваемые излучатели, однако они поставляются с завода, предварительно установленными внутри трубки. Эти эмиттеры отлиты/выдавлены внутри трубки, и все, что видно снаружи, — это отверстие для выхода воды.

Фитинги — Тройники, уголки и муфты помогут вам установить капельную линию именно там, где вы хотите.

Всегда дважды проверяйте, что вы получаете фитинги того же размера, что и линия, которую вы используете. Зажимы помогают удерживать фитинги на месте в случае высокого давления воды. Скобы используются для удержания труб на месте и просты в установке.

Регуляторы давления — у некоторых людей есть замечательная проблема, связанная с тем, что в их дворы поступает вода под высоким давлением. Если давление вашей воды превышает 50 фунтов на квадратный дюйм, вам понадобится регулятор давления на ваших линиях. Регулятор давления должен быть установлен сразу после источника воды, т.е. клапан или патрубок.

Фильтры — фильтр на вашей основной линии будет препятствовать проникновению крупных частиц грязи и других загрязняющих веществ через ваши трубки и их закупорке.

Промывочные клапаны — мусор, грязь и водоросли могут накапливаться в линиях с течением времени, и их следует промывать из линий не реже одного раза в год. Эти маленькие клапаны применяются в конце линии и могут быть открыты, чтобы пропустить все.

Конец линии — На концах капельных линий можно установить специальные фитинги, такие как «рисунок 8» — элемент, через который шланг проходит петлями, чтобы перекрыть поток воды. Линии могут быть обжаты и закреплены на месте с помощью зажимов.

Предохранитель обратного потока — в некоторых муниципалитетах и ​​местах очень важно предотвратить обратный поток воды в дом и систему снабжения питьевой водой. Этот тип клапана предотвращает попадание воды, которая контактировала с химическими веществами, экскрементами животных, грязью и т. д., обратно в основные водопроводные линии.

Планирование капельной системы

Планирование капельной системы может быть увлекательным! Нарисуйте свой двор и сад на большом листе бумаги, а затем поиграйте с идеями, представленными здесь, чтобы придумать план полива. Держите текущий список фитингов, которые вам понадобятся. На веб-сайте NetafimUSA.com есть калькулятор, который поможет вам рассчитать, сколько того или иного элемента вам понадобится для вашей системы. Netafim и некоторые другие компании также предлагают дизайнерские услуги, которыми вы можете воспользоваться, или вы можете нанять опытного ландшафтного дизайнера, который поможет вам достичь вашей цели – красивого, хорошо орошаемого двора.
