дачные, садовые, из металла (трубы круглой, профилированной), дерева (бруса, бревна)

Помните детские ощущений от качелей? Это не только приятно, но еще и полезно — монотонные раскачивания тренируют вестибулярный аппарат, а еще — успокаивают нервную систему. Второе свойство в наше время очень полезно. Такое себе приятное лечение-расслабление после напряженного дня. Тем более, что сделать качели своими руками сможет любой человек с «прямыми» руками. Есть, конечно и сложные модели, но простых намного больше.

Содержание статьи

• 1 О конструкциях
• 2 Делаем качели своими руками из дерева
  • 2.1 Материалы
  • 2.2 Как расположить стойки
  • 2.3 Способы крепления поперечины
  • 2.4 Фотогалерея самодельных качелей на цепях
  • 2.5 Крепление качелей к перекладине
• 3 Качели из металла своими руками
• 4 Детские качели

О конструкциях

Как и большую часть надворных построек, качели чаще всего делают из дерева. Стойки и перекладину — из бруса, бревна, сиденья — из дощечек и даже из частей домашней мебели.

Такие качели-диван со с стойками из бревен сделать самостоятельно легко: быстро, дешево, удобно

Немного о конструкциях. Есть три основных вида подвесных качелей, или как их еще называют — качели-лодочка, диван, скамейка и т.п. Основное отличие в типе опорной конструкции: есть А-образное и П-образное. Пример со стойками, сложенными в треугольную конструкцию вы видите выше, а на фото ниже пример с П-образной стойкой. Это уже скорее пергола с подвесной скамейкой и строится она по тому же типу, только еще с учетом раскачивающих нагрузок.

Такая конструкция качели более надежна: компенсированы еще и боковые нагрузки. Перевернуться на них невозможно, но стоить их намного дольше, дороже, сложнее

Качели на П-образном основании

Очень уютно

Вариант с крышей

Это как крепить укосы в ласточкин хвост. Надежно, но для новичков сложно

Есть третий вид — это уже сложное сооружение, которое требует определенных навыков — в его основе шарнирные соединения и раскачиваются они от упора ногами в пол. Сразу приведем и фото и схемы для желающих (можно развернуть во весь экран, если нажать на стрелки в правом верхнем углу картинки).

Качели-лодочка на шарнирных соединениях

Вариант с крышей

Рабочий чертеж с размерами

Вторая часть чертежа с размерами сидений

Частичные пояснения по сборке

Пояснения по строительству качелей по шагам

Вторая часть комментария

Как построить беседку из дерева своими руками читайте тут.

Делаем качели своими руками из дерева

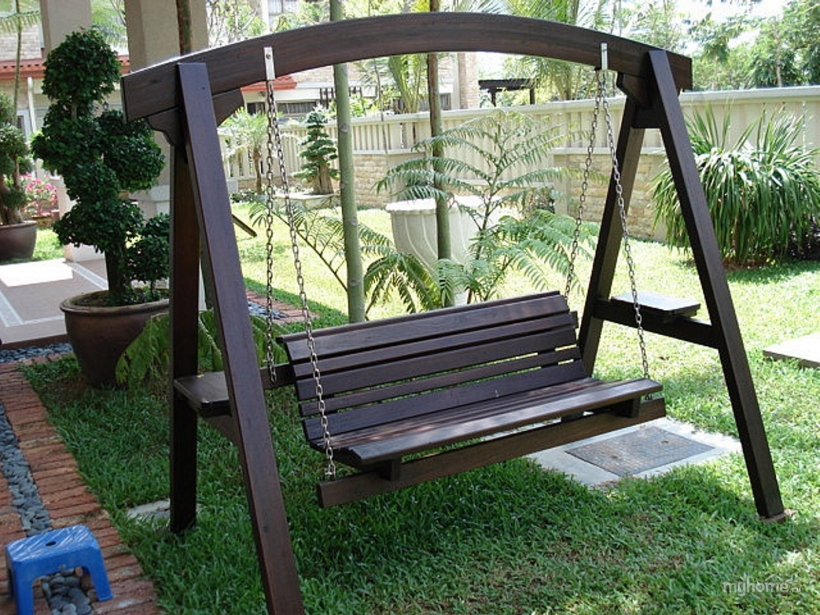

Чаще всего самостоятельно делают конструкцию в виде буквы «А». Она проще, требует меньшего расхода материалов. Более подробно разберем узлы, крепления, поговорим о материалах, защите от разрушения и устойчивости.

Материалы

Сразу о том, из чего сделать деревянные качели. Выбор сечения пиломатериалов зависит от планируемой нагрузки. Если предполагается, что сидеть будет один взрослый человек, стойки и верхняя перекладина по минимуму — 50*70 мм. Если предполагается большее количество «посадочных» мест — два или три, то сечение бруса не менее 100*100 мм, в лучше — 100*150 мм. Опытным путем установлено, что такая конструкция при использовании бруса 100*100 нормально выдерживает суммарную нагрузку около 200 кг. Если вам необходимо больше — берите большее сечение, или ставьте бревна))

О том, из чего изготавливают скамью/диванчик. На каркас пойдет брусок 70*40 мм, высота спинки не менее 600 мм, глубина сиденья не менее 480 мм. С глубиной сиденья и углом наклона спинки можно экспериментировать: есть варианты под «лежачее» положение. Соответственно, и длинна дивана и габариты конструкции от этого сильно меняются. Для крепления используют гвозди 200 или шпильки не менее 10 мм в диаметре.

Как расположить стойки

Схема с размерами и перечнем требуемого материала на фото ниже. Если откровенно, мало кто делает из таких материалов, как указано в спецификации. Чаще ставят брус.

Перечень материалов для изготовления качели-скамьи

Чертеж с размерами подвесной качели из дерева

Есть разновидности этой конструкции: с нижней рамой или без. Если качели устанавливаться будут на жесткой площадке и крепления сделать жесткими, на шпильки, без возможности люфта, то стоять такая конструкция будет без проблем. Если есть сомнения, можно сделать по низу стяжку из бруса, прибить ее шпильками к покрытию, или вогнать скобы в землю.

Тут добавлена перекладина, разъезжаться нечему

Самая простая конструкция, но «ноги» могут разъезжаться

Эти просто стоят, не закопанные

Для тех, кто боится боковых нагрузок — конструкция в этой оси не самая надежная — можно предложить стойки ставить с уклоном. Площадь потребуется большая, но устойчивость будет высокой.

Стойки с уклоном сделают конструкцию более устойчивой

Если предполагается установка в грунт, части стоек, которые будут закапываться необходимо обработать био-защитой. Как дешевый вариант — поставить на несколько часов в сосуд с отработанным маслом. Высушить, потом закапывать. Зарывают на глубину не менее 50 см, на дно насыпают немного щебня, выставляют стойки и бетонируют. Если боитесь, что этого недостаточно, прикрепите крестообразно внизу несколько полос металла. Лунку придется копать большего размера, но площадь удержания будет больше.

Качели из бруса на грунте. Видны следы бетонирования

Как сделать пруд для дачи или возле дома читаем в этой статье. Возможно, вам будет интересно прочесть о бассейнах для дачи.

Способы крепления поперечины

Во всех качелях такого типа — с подпиленным вверху брусьями стоек — проблемным является узел крепления поперечины, к которой цепляют потом скамью. На фото выше он решен надежно, хоть и не совсем эстетично.

Вся беда в том, что эстетичные способы сложны в исполнении. И, если вам не на продажу, быстрее сделать что-то неэлегантное, но надежное. Так вот, чтобы закрепить поперечину, ниже пересечения приделан накладной брус, притянутый к стойкам шпильками. На него и ложится поперечина, которая от боковых сдвигов удерживается стойками и крепежом — гвоздями и шипильками.

Еще один способ установки поперечины — крепить боковые стойки в виде буквы «Х». При таком варианте несущий брус отлично ложится. Его дополнительно крепят гвоздями, а стойки стягивают шпильками. Такой вариант смотрите на следующем фото.

Все хорошо, но длины диванчика не хватает…

По такому же принципу собраны качели своими руками из бревен: боковые скреплены накрест, а сверху уложено опорное бревно. Если брус иногда собирают на гвозди, то в случае с бревнами используют в основном шпильки.

Качели на цепях из бревна

Для тех, кто хорошо знаком с плотницким делом, есть еще варианты: в пол-дерева. Такой проект в фотогалерее ниже с крупным планом некоторых ключевых узлов.

Подвесные качели с крышей

Узел крепления опорной балки под подвесную скамейку

Крепление брусьев под обрешетку

Как скреплены между собой стойки — вид изнутри

О скамейках для сада и участка можно прочесть тут.

Фотогалерея самодельных качелей на цепях

И несколько фото разных качелей, сделанных на основе А-образной конструкции.

Красивое и мощное сооружение

Из нетолстых бревен под камышовой крышей — отлично смотрится

Шикарный вариант — 3-х местные, а может и больше, качели

Узел крепления кровли

Еще вариант, в котором сложились все «доделки» — стойки в виде буквы «Х» и под уклоном

Что-то он не очень рад))

Одна из модификаций — сложнее в изготовлении

Это — целый домик- качели…. прикольно

Сразу и лестница…

Это как можно сделать диванчик на качели

Если есть надежные столбы, прикрепить цепи от скамейки можно к ним. Получится неплохо

Как построить детский игровой домик на дачном участке или возле дома читайте тут.

Крепление качелей к перекладине

Еще требует разъяснений крепление для качелей, то есть не для всех очевидно, как подвесить скамейку-диванчик на перекладину. Сначала перекладина сверлится снизу-вверх насквозь. Через отверстие пропускается болт, к которому крепится рым-гайка. Под шляпку гайки укладывают одну-две широкие шайбы, чтобы она не продавливалась под весом.

Вместо обычной гайки на пропущенный через отверстие в перекладине болт накручивается рым-гайка

Получается, что кольцо рым-гайки расположено внизу. К нему можно крепить карабин, перекинуть канат или трос и т.п. Только обратите внимание, что карабин должен нормально, свободно висеть на кольце рым-гайке. А в карабине должны свободно помещаться два звена цепи. Потому желательно покупать все вместе в одном магазине: можно примерить весь узел сразу.

Как собирается крепление из цепей для качели. Потом этот карабин продевается в рым-гайку и закручивается страховочное кольцо

Кстати, в магазине такелажа можно наткнуться на другие приспособления, которые можно приспособить для крепления цепей или веревок от сиденья качели. Например, такие, как на фото ниже.

Еще варианты такелажа. Из них тоже можно сделать качельный узел для крепления к перекладине

Они рассчитаны на подъем груза от 0,5 тонны, так что для детских их использовать нет смысла, в вот на качели для взрослых — вполне.

У такого крепления есть существенный минус — при раскачивании слышен скрип. На время от него избавиться можно смазав узел, но операцию эту придется периодически повторять. Выход — сделать узел на подшипниках, но без сварки не обойтись.

Качели из металла своими руками

Конструкция у них точно такая же. Материал другой, и способ его крепления. Это — сварка. Тем, кто знаком со сварочными инверторами, не составит труда сварить нечто подобное. А для вдохновения фотоотчет.

Качели из профильной трубы в готовом виде

Как сварена основа для скамейки

Вид на спинку

Первоначальная сборка узла подвеса. Забракована из-за сильного скрипа

Этот узел подвеса сидения качели на подшипнике сварен и установлен взамен: теперь тихо

Ниже есть чертеж этой качели с размерами. Требуются некоторые пояснения. На рисунке имеется приваренная по периметру труба (эта плоскость заштрихована). Она закопана и потому на фото не видна. Была сделана для того, чтобы повысить устойчивость: массы у друзей немалые. По той же причине наварены на торцы стоек пластины металла. Установку усложнили, но стоят качели намертво.

Чертеж качели из профильной трубы с размерами

Для изготовления ушло 22 метра профильной трубы 50*50 мм, для сиденья 25*25 мм — 10 мм,  доски 2000*120*18 — 7 шт и остальное — крепеж, краска, антиржавчина.

Есть еще один способ крепления качели к перекладине. Он на фото.

Способ сделать крепление металлической качели к перекладине

Никто так не сможет объяснить, как автор произведения. Как сделать качели своими руками из металла смотрите в видео.

Оригинальной формы качели из профильной трубы — стойки нелинейные, а изогнутые. Такое с деревом сделать если и возможно, то только мастеру.

Несколько фото-идей от авторов и владельцев подобных конструкций.

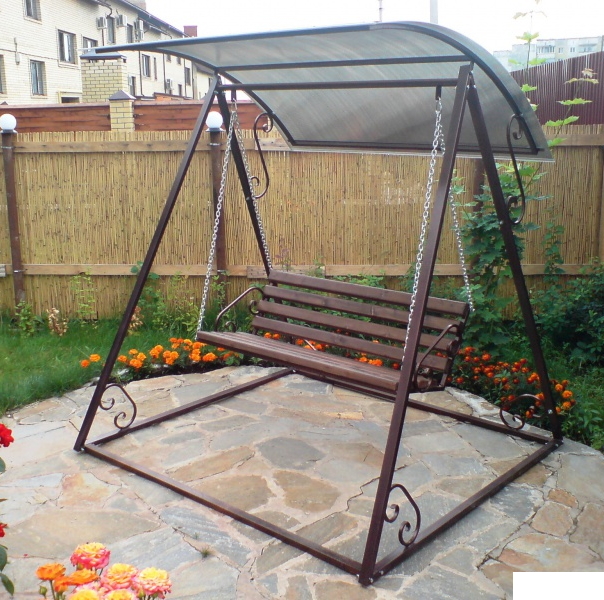

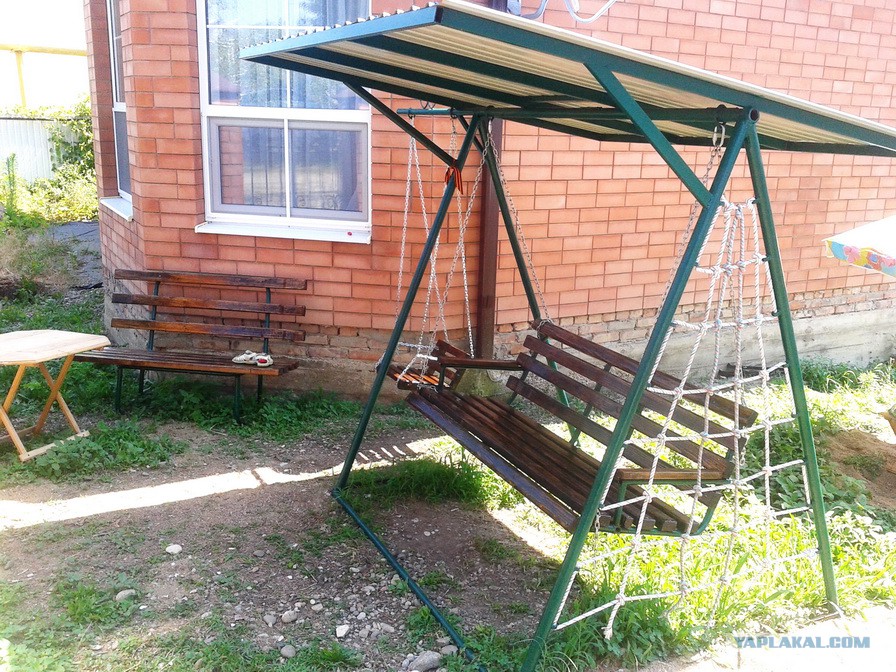

Такие металлические качели своими руками можно сделать при наличии трубогиба

Это вариант из металла самой первой конструкции

Классика жанра: все просто и без излишеств

О конструкциях и изготовлении металлических мангалов можно прочесть в этой статье.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

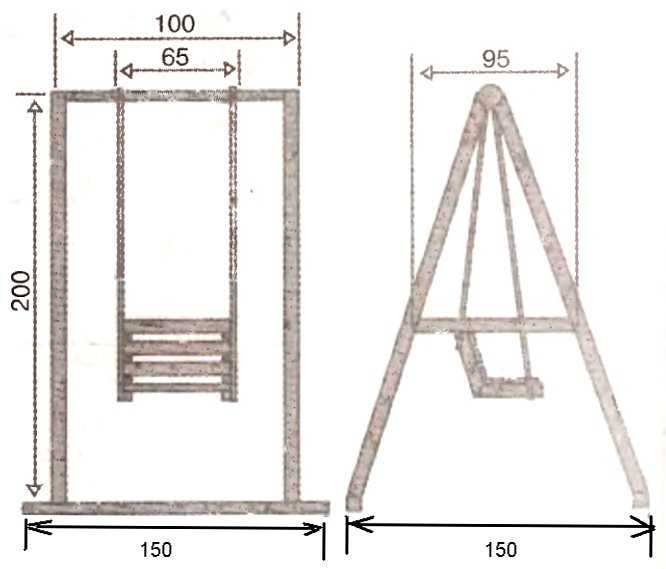

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

140 фото качелей для дачи своими руками

качели садовые

Меню статьи

• Качели из бревен. 100+ фото
• 25 фото итересных идей качелей для сада
• Качели беседка
• Кресло качели из шины
• Качели из поддонов своими руками

Наверно нет никого, кто бы равнодушно относился к качелям, а уж о детях и говорить нечего. У всех иногда возникает желание побыть в подвешенном состоянии, поэтому качели, это не только обязательный атрибут детской площадки, их можно сделать во дворе, в саду, на веранде, даже дома. Здесь представлено несколько фотографий — выбор за вами.





Садовые качели своими руками



Вот, например вариант обычных садовых качелей, которые подойдут и детворе и взрослым любителям покачаться  Незатейливая конструкция, которую сможет воплотить в жизнь, даже человек, далекий от плотницкого дела.

Качели на дереве

Делаем классические качели на дереве



А это классический вариант качелей из дощечки, подвешенной на двух тросах на ветке дерева. Самый-самый простой вариант!!! Подсмотрено на сайте wikihow.com

1 фото — нарисован самый безопасный узел. Используем нейлоновую веревку, что бы дерево меньше перетиралось.
2,3 и 4 фото — отпиливаем, шлифуем и сверлим симметричные отверстия.

Пошаговые фото

•

Советы:

• — Дуб — лучший вариант.
• — Осмотрите ветвь, на которую будете вешать качели на наличие трещин и признаков болезни.
• — Если используете цепи, то рекомендуем их обернуть в пластиковые трубы, для предотвращения попадания в них пальцев.
• — Проверяйте надежность ветви каждую неделю, т.к. использование качели может постепенно разрушать древесину.
• — Перед использованием качели детьми испытайте качели на самом крупном члене семьи.

 Источник фото: wikihow.com



Качели для детей





Если делать детские качели, то можно добавить немного декора, в этом случае боковины сделали в виде машинок. Впрочем, не важно, можно хоть динозавров, главное, чтобы было ярко и весело. Карабины и перекладину тоже желательно подобрать понадежней, дети все-таки. Вряд ли они будут тихо качаться, и любоваться природой.

Детские комнатные качели для годовалого ребёнка



А-образные садовые деревянные качели своими руками. Чертеж. Схема. Пошаговые фото

Очень подробный проект деревянных качелей для сада.

Такие качели будут под силу даже самому неопытному мастеру.
Данные качели крепятся к земле, устанавливаясь в бетонные основания при заливке (см. фото 5). Проект скамейки для этих качелей смотрите на странице ниже.

•

 Источник фото: www.howtospecialist.com

Делаем скамейку для качелей

Ниже приведены пошаговые фото, чертежи для изготовления деревянной скамейки для садовой качели, которую мы описали выше.
Данная скамья является универсальной и поэтому такую конструкцию можно подвесить не только на а-образных качелях, но и на других видах качелей, например, можно подвесить балке потолка в беседке.

•

 Источник фото: www. howtospecialist.com

Варианты крепления верхней перекладины качелей

•

Подробное описание одного такого варианта крепления

Кресло качеля



Если захочется побыть в одиночестве и поразмышлять на природе о чем-то вечном, покачиваясь в уютном кресле, соорудите себе такое кресло-качель. Согласитесь, есть в нем что-то винтажное, а бахрома с кистями настраивает на поэтический лад.



















Качели диван на веранду



Впрочем, зачем лишать себя удовольствия дома. Если у вас большая веранда с крепким перекрытием, можно сделать качели и там, например, в виде подвешенного дивана. Наверно приятно подремать на свежем воздухе на мягких подушках



Чертеж схема качелей с навесом

Что бы увеличить картинку кликните по ней

На иллюстрации подробно изображены все детали для изготовления таких качелей. Есть даже шаблоны для вырезания боковых стоек скамейки. К сожалению, нам не удалось найти изображение более высокого качества, и мы не смогли установить источник картинки.

Источник изображения установить не удалось.









Использовать качели диван можно и в такой беседке парголе. Сегодня они очень модные, хотя и не очень практичные. Если пойдет дождик, подушки придется спасать, но зато это так по европейски. На таком диванчике можно представить, что находишься на берегу Эгейского моря.

 Чертеж скамейки качелей для беседки или крыльца

Такие качели можно повесить в не только в беседке, но и в любом помещении, главное что бы опорная балка была прочной. Ниже на пошаговых фото приведены подробные схемы создания. На одной иллюстрации имеется шаблон для выпиливания боковой стенки от каркаса скамейки.

•

 Источник фото: www.howtospecialist.com

Как сделать скамью для качелей

Пошаговые фото

Кликните по фото для увеличения

•

Источник фото: buildeazy. com



Качели с навесом



Но для наших условий лучше делать качели с крышей. Вот такую скамеечку под небольшим накрытием сделать совсем не сложно Просто и со вкусом.



 Качели в стиле пергола

Интересный вариант качелей мы нашли на сайте diynetwork.com. Ниже в галерее вы можете посмотреть пошаговые фото создания не только опор качелей, но и сиденки. Кстати, конструкция очень простая и симпатичная. Особую элегантность создают параллельнее бруски на крыше качелей, придающие конструкциям вид перголы.

•

 Источник фото: diynetwork. com



 Схема-чертеж качелей перголы своими руками

Посмотрите пошаговые фото постройки качелей пергола. На 3-ем фото изображен способ крепления опорных балок с бетонными основаниями. По причине множества деталей рекомендуется все промежутки между древесиной перголы заполнить специальным наполнителем. Чертеж скамейки смотрите ниже.

•

 Источник фото: www.howtospecialist.com



Чертеж скамейки для качелей пергола

Здесь вы можете ознакомиться с пошаговыми фото инструкциями по созданию скамейки для перголы модели описанной выше в статье. Это довольно простая конструкция, справиться даже новичок.

•

 Источник фото: www.howtospecialist.com



Из бревен…





Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.











 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.
1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.
4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.
6 фото: мы видим что боковые стойки должны получиться симметричными
7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.
9 фото: для придания прочности конструкции добавляем два наклонных упора.
11 фото: скамья с размерами. Каркас: бруса 5х7, доски — сороковка
Предпоследнее фото — покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.
Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!
Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

•

Эти пошаговые фото мы нашли на сайте jawura. com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен

•





Необычные качели на двоих



Если тянет на что-то креативное, бывают и такие оригинальные качели на двоих. Конструкция, конечно, сложная, но, как говорится, было бы желание. Зато, как маленькая беседка, очень удобно разговаривать с глазу на глаз, слегка покачиваясь.













Чуть незаслуженно не забыли про старые покрышки. Каких только видов качелей из них не делают. А вот до такого кресла не каждый додумается.











Качели из покрышки своими руками. Пошаговые фото

Для создания такой качели нам понадобятся три U-образные болта, один карабин, три цепи и нейлоновый трос. Нейлоновый трос нам нужен, что бы не перетиралась кора дерева от цепи. На фото прекрасно видно как это все крепиться, комментарии излишни.

Источник фото: todayscreativelife.com, автор: Michele



Красивые качели с ковкой



Такие качели в ажурной беседке, конечно, роскошь, но зато как красиво. Правда, не всем по карману.









Металлические качели



•





А если вашим бюджетом расходы на качели не предусмотрены, то достаточно найти старый деревянный стеллаж и пару крепких цепей. Пожалуйста, бюджетный вариант качелей готовый.





Качели кровать из поддонов (пошаговые фото)

Вот один из самых распространенных вариантов изготовления качелей из паллет, который представлен в интернете почти на каждом сайте. Поэтому и мы не обойдём его стороной. Ниже вы можете посмотреть два фото блока с пошаговыми инструкциями по созданию. А ещё ниже вы можете ознакомиться с фотогалереей готовых качелей. Думаю ничего сложного

Соединяем два поддона брусками

Сверлим отверстия для канатов

Что бы увеличить фото нажмите на них



•

Источник фото: http://themerrythought. com

 Качели из евро паллет

Просто отпиливаем половину от евро паллет. Заполняем пустые пространства между досками, что бы было удобнее сидеть. Подвязываем полученную скамейку за тросы указанным на фото способом. Качели готовы.



•





Другие материалы в этой категории: « Кресло-качели на дачной веранде Русские качели »

Как построить качели

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 12. 08.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Клаус Ведфельт / Getty Images

Обзор проекта

Какой ребенок устоит перед качелями? А что может быть лучше, чем качели на собственном заднем дворе? Дети могут часами развлекаться на этих прочных деревянных качелях. Кроме того, толстая окрашенная деревянная рама и джутовая веревка для качелей придают вашему двору причудливую живописную атмосферу.

Используя всего несколько кусков пиломатериала шесть на шесть, джутовую веревку и еще несколько крепежных деталей и аксессуаров, вы с помощником можете построить эти качели всего за один выходной день. Эти качели имеют высоту около 7 футов 3 дюймов, ширину 8 футов и размах ног 7 футов.

Кодексы и правила

Разрешения на строительство, скорее всего, не потребуются для ваших качелей на заднем дворе, но обратитесь в местное агентство по выдаче разрешений. В этом проекте соблюдаются правила безопасного строительства. Если вы живете в сообществе, контролируемом ассоциацией домовладельцев, вам, возможно, потребуется получить разрешение от правления, чтобы установить качели во дворе.

Когда строить качели

Всегда удобнее строить такие проекты на открытом воздухе, как эти качели, в период с поздней весны до начала осени. Однако ничто в конструкции этих качелей не мешает вам строить их в холод, снег или другую ненастную погоду. Если у вас есть гараж или другое закрытое помещение, вы можете установить две боковые части внутри, а затем перенести их на улицу.

Оборудование/инструменты

• Площадь скорости
• Циркулярная пила
• Аккумуляторная дрель
• Шестиметровая стремянка
• Лазерный уровень или пузырьковый уровень
• Молоток
• Рулетка
• Плотницкий карандаш
• Ручная пила (пила по дереву)
• Пила лошадь
• Набор ключей
• Длинный шнек

Материалы

• 4 8 футов длиной шесть на шесть обработанных давлением пиломатериалов, контактирующих с землей
• 1 8 футов длиной четыре на шесть пиломатериалов, обработанных давлением
• 5 8 футов длиной два на четыре обработанных под давлением пиломатериала
• морилка
• 40-футовая джутовая или нейлоновая веревка
• Сиденье для качелей из дерева
• 3-дюймовые болты

1. Измерение меток на ножках

   Для четырех качелей размером шесть на шесть требуются угловые разрезы на всех восьми концах, чтобы качели лежали ровно и надежно стояли на земле.

   Положите один квадрат шесть на шесть на землю длинной стороной к себе. С помощью угольника скорости и карандаша отметьте слева угол 64 градуса, а справа угол 26 градусов. Слегка обозначьте карандашом, что с этого момента левая сторона считается верхней (качелей), а правая — нижней.

   Совет

   Убедитесь, что углы измеряются с использованием длинной стороны шестиугольника шесть в качестве начальной точки угла.

2. Оберните метки

   Поставьте одну ногу на лошадь-пилу. С помощью карандаша и угольника Speed ​​Square оберните предыдущую карандашную отметку со всех четырех сторон шестиугольника шесть на шесть. Сделайте это, продолжив концы меток на двух соседних сторонах под углом 90 градусов с помощью Speed ​​Square и нарисовав линии карандашом. Наклонная метка на противоположной стороне должна быть обратным зеркалом исходной угловой метки.

3. Обрежьте концы ножек

   Установите циркулярную пилу на максимальную глубину, последовательно прорежьте каждую из четырех меток, так как пила не делает пропила достаточно глубоко, чтобы сделать пропил за один проход. Небольшой соединительный кусок дерева в центре останется. Завершите этот разрез ручной пилой.

   Повторите для оставшихся трех ножек, используя первую ногу в качестве шаблона.

4. Добавить опору для голени

   Положите две ноги на ровную поверхность под углом друг к другу. Верх должен образовывать угол 52 градуса. Две вершины должны быть на расстоянии 3 1/2 дюйма друг от друга. Использование формата «четыре на шесть» — удобный способ держать их отдельно друг от друга. Положите два на четыре примерно на 1 фут выше основания ног (как если бы качели стояли вертикально) и положите его на шесть на шесть. Прикрутите его на место с помощью 3-дюймовых болтов и шайб, по две на каждую ногу. Просверлите пилотное отверстие для каждого болта.

5. Добавить крепление для верхней части ноги

   Как и в случае с опорой для голени, добавьте более короткую опору для верхней части ноги на расстоянии 5 1/2 дюйма от верха. Используйте 24-дюймовый размер два на четыре. Закрепите болтами, как вы сделали это с нижней распоркой.

   Вместе с помощником переверните ножку вверх дном и срежьте лишний материал ручной пилой.

6. Повторите скобы для ног с другой стороны

   Распорка для нижней и верхней части ноги должна быть продублирована на другой стороне узла ноги.

   После завершения продублируйте все распорки для другой ноги в сборе.

7. Поставить на место

   С помощью переместите узлы ножек на площадку. Расположите их на расстоянии 7 футов друг от друга. С помощью уровня убедитесь, что они находятся на одном уровне с землей и отвесом. Временно зафиксируйте их на месте, прибив два куска металла размером 8 футов два на четыре к ножкам так, чтобы шляпки гвоздей выступали для облегчения удаления.

   Совет

   Вы можете установить узлы ножек под небольшим противоположным углом друг к другу (аналогично тому, как устанавливаются ножки козлов), чтобы добавить устойчивости и прочности конструкции, уменьшая раскачивание.

8. Верхние части с выемками, крепятся болтами

   С помощью циркулярной пилы вырежьте секции в верхней части ножек на 2 дюйма вниз. Секции должны иметь вырезы под углом 90 градусов, которые обеспечивают плоские поверхности для крепления головок болтов.

   Поместите 8-футовую длину четыре на шесть поперек вершины. Просверлите направляющие отверстия, затем вставьте 3-дюймовые болты и шайбы (по две на ножку) через ножки в бруски размером четыре на шесть.

9. Добавьте сиденья-качели

   Получите доступ к верхней части поперечной балки с помощью стремянки и просверлите четыре вертикальных отверстия сверлом. Проденьте веревки качелей вверх через дно и завяжите несколько узлов наверху, чтобы предотвратить проскальзывание веревок.

   Сбейте временные брекеты молотком.

Как сделать каркасные качели | HowToSpecialist

Этот пошаговый проект по дереву посвящен тому, как построить качели с А-образной рамой . Соорудить простые садовые качели из дерева несложно, и они будут развлекать вас много часов подряд. Есть много аспектов, которые вы должны принять во внимание, прежде чем браться за проект самостоятельно. Если вы хотите получить профессиональный результат с опрятным внешним видом, покупайте пиломатериал самого высокого качества, которое вы могли себе позволить.

Сборка садовых качелей в форме треугольника — это простая работа по дереву, поэтому любой человек, обладающий базовыми навыками работы с деревом, может выполнить эту работу всего за несколько часов. Есть много дизайнов и форм, которые вы можете выбрать, поэтому мы рекомендуем вам изучить альтернативы, прежде чем приступать к фактическому строительству (деревянная крепость, театр). Выкопайте ямы в земле и установите столбы в бетон, чтобы построить крепкие качели.

С другой стороны, вы также должны установить раскосы 4×4 между рамами, чтобы добавить поддержку конструкции. Отвесьте А-образные рамы с помощью спиртового уровня перед установкой верхней балки, иначе углы не будут прямыми. Не забудьте посмотреть остальную часть проекта, чтобы узнать, как заставить скамейку качаться. Планируйте все очень тщательно, если хотите держать расходы под контролем. Посмотреть все мои Премиум планы в магазине .



Изготовлено по этому чертежу



Изготовление качелей на раме

Изготовление качелей на раме



Материалы

– 9

A шт. из бруса 4×4 – длина 106″ СТОЛБ

B — 2 куска бруса 4×4 — длина 33″, 2 куска — длина 11 1/2″ БРЕЙСЫ

C — 2 бруска 4×4 — длина 30 1/2″ ОПОРЫ

D — 1 шт. 4×4 — длина 108″ ВЕРХНЯЯ БАЛКА

---

• 5 пиломатериалов 4×4 – 10 футов
• 2 пиломатериала 4×4 – 8 футов
• вешалки для качелей
• 50 шт. винтов 3 1/2″
• 50 штук 5-дюймовых винтов
клей
• , морилка

Инструменты

• Защитные перчатки, очки
• Торцовочная пила, лобзик, приспособление для карманных отверстий
• Меловая линия, рулетка, уровень, столярный карандаш
• Буровое оборудование и буровые долота

Наконечники

• Нанесите несколько слоев морилки на деревянные компоненты
• Отрегулируйте размер полок в соответствии с вашими потребностями и вкусами

Время

• Один день

Сопутствующие

• Часть 1. Как построить качели с А-образной рамой
• Часть 2. Как сделать качели на крыльце





Обязательно  Подпишитесь на меня на YOUTUBE и Facebook , чтобы быть первым, кто получит наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на меня в Pinterest , чтобы получить много идей для вашего двора со всего Интернета! Узнайте, как вы можете  ПОДДЕРЖИТЕ МЕНЯ  без дополнительных затрат.



Как построить качели с А-образной рамой

Изготовление рамы с А-образной рамой



Первым этапом проекта деревообработки является изготовление стоек для А-образной рамы. Как вы можете видеть на изображении, мы рекомендуем вам собирать компоненты из пиломатериалов 4×4. Обрежьте концы стоек под углом 17º или под любым другим углом, который вам подходит. Убедитесь, что вы вырезали паз в верхней части стоек, иначе вы не сможете установить верхнюю балку.

Умный совет: Если вы не хотите втыкать ножки в землю, вам следует обрезать ножки длиной около 84 дюймов. Тем не менее, вы должны иметь в виду, что качели с А-образной рамой не будут такими жесткими. Прикрепите балки 2×6 к нижней части ножек, чтобы создать подставку для качелей, аналогичную этой .



Изготовление верхней части стоек



На схеме показано, как сделать вырезы в верхней части стоек 4×4. Отметьте линии разреза карандашом и удалите лишнее (желтый участок) циркулярной пилой. Электролобзик тоже подойдет, но срезы будут не такими прямыми, поэтому потребуется шлифовка.



Установка боковых распорок



Следующим шагом проекта является установка раскосов 4×4 между А-образными рамами. Отрежьте скобы под углом 17º и установите их между компонентами. Просверлите направляющие отверстия на внешней стороне стоек и вставьте 5-дюймовые оцинкованные винты в распорки. Убедитесь, что между стыками нет зазоров и добавьте водостойкий клей, если хотите получить профессиональный результат.



Установка стоек в бетон



После сборки А-образных рам мы рекомендуем забетонировать стойки. Таким образом вы создадите жесткую конструкцию для садовых качелей. Как вы можете видеть на чертежах, мы рекомендуем вам вырыть в земле ямы глубиной 18-24 дюйма, прежде чем устанавливать А-образные рамы на место.

Умный совет: Выровняйте рамы с помощью спиртового уровня и временно закрепите рамы несколькими распорками. Залейте в отверстия бетон, разровняйте его кельмой и дайте высохнуть в течение нескольких часов.



Установка верхней балки



После высыхания бетона рекомендуется установить верхнюю балку 4×4 на место. Убедитесь, что углы прямые, прежде чем просверлить направляющие отверстия в верхней балке и вставить 6-дюймовые шурупы. Просверлите направляющие отверстия в верхней части ножек и вставьте винты 2 1/2″ в верхнюю балку. Поместите спиртовой уровень поверх балки, чтобы убедиться, что она идеально горизонтальна.



Установка скоб



Одним из последних этапов этого садового проекта является установка верхних скоб, чтобы добавить поддержку деревянной конструкции. Обрежьте оба конца опор 4×4 под углом 45º и выровняйте их по обоим концам. После этого просверлите направляющие отверстия и вставьте несколько оцинкованных винтов 3 1/2″. Добавьте в стыки водостойкий клей, чтобы повысить жесткость конструкции.



Изготовление распорок



Используйте схему, чтобы построить распорки для рамы качели. Удалите желтую область с помощью циркулярной пилы, предварительно сделав точные замеры. Сгладьте края наждачной бумагой.



Изготовление качелей в форме буквы А



Качели в форме буквы А имеют приятный внешний вид и деревенский вид. Если вы выберете правильное место, эти качели улучшат внешний вид вашей собственности. Кроме того, это выведет в вас ребенка на поверхность.



Как сделать садовые качели



И последнее, но не менее важное: вы должны позаботиться о последних штрихах.
