Глубина контура заземления в частном доме. Какова необходимая глубина штыря заземления?

Во время строительства важно уделить внимание заземлению для частного дома. Это является неотъемлемым моментом для повышения безопасности. Благодаря качественно выполненной задаче удается снизить риск возникновения коротких замыканий при эксплуатации электрического оборудования. Чтобы разобраться в вопросе, следует узнать, какой глубины должно быть заземление, а также познакомиться с некоторыми особенностями процедуры.

Устройство изделия

При создании конструкции для снижения опасности при использовании электрических приборов потребуется действовать согласно инструкции. Определив глубину заземления, следует придерживаться следующей схемы:

1. Три предмета вбиваются в землю вертикально. Достаточно часто конструкция выполняется в форме угла.
2. С помощью трех полос изготовленных из стали, штыри соединяются между собой.
3. Еще одним металлическим изделием объединяют получившуюся конструкцию с распределительным щитом. Таким образом, создается проводник.

Стоит отметить, что определив глубину штыря заземления, у владельца появляется возможность выбора его формы. На сегодняшний день оптимальным вариантом для частного дома считается треугольник. Однако допускается создание прямоугольника, овала, дуги или линии. В некоторых случаях приемлемо сочетать несколько видов изделий различающихся по контурам и типу материала.

Какая глубина заземления в частном доме

Проектируя стандартный треугольник, мастеру потребуется забить в грунт прочные штыри на глубину 2,5 метра. При этом важно соблюдать определенное расточение между вертикальными изделиями. Минимальная дальность составляет 2,5 метра, однако, в некоторых случаях может достигать 5. Подобное построение при измерении сопротивления контура заземления достигаются наилучшее значение.

Из-за особенностей рельефа не всегда есть возможность создать треугольник. Альтернативой становится линейный контур. Для создания конструкции надо забивать штыри на расстоянии примерно 1,5-2 метра между собой. При этом, сконструированное изделие должно находиться не менее чем на 500 мм под землей.

Составные элементы

Определив глубину контура заземления важно помнить, что нужно соблюдать дистанцию от постройки. В идеале здание должно быть на расстоянии 2-4 метров. Эти параметры можно нарушать, однако важно помнить, что не допускается создавать изделия ближе 1 и дальше 10 м от фундамента. Групповой контур предполагает наличия двух или более цепей, которые объединены за счет единого электрического заземления.

Для достижения идеальных показателей все имеющиеся точки должны быть одного потенциала. Но это не всегда может быть так по ряду причин:

• Особенностей грунта и ее показателей сопротивления.
• Из-за отступа между несколькими проводниками.
• Исходя из показателей напряжения.
• В зависимости от исправности постройки с фазой на ноль.

Как правило, определив, какая глубина заземления нужна для постройки, в которой находятся несколько устройств подключенных к различным линиям, например аудио-видео проводов для связи, возникает потребность формирования контура. В некоторых случаях опорное напряжение может различаться. Это приведет к тому, что ток будет переходить от более высокой точки к низкой, совершая движение по круговой дуге.

Нередко ток приводит к нестабильной работе. Это выражается в шуме, возникновениях помех в видеоизображении, звуке или компьютерном оборудовании. Помимо снижения качества сигнала возникает риск утраты данных. В том числе, появляется опасность поражения электричеством, что особенно заметно на открытом пространстве.

Правильно выбранная глубина заземления в частном доме зачастую решает проблему. Но порой возникает необходимость в устранении помех. Вопрос решается с помощью нескольких способов:

1. Осуществления подсоединения всех имеющихся физических соединений к одной розетке. После чего потребуется удостовериться, что заземленная вилка покинута к той же цепи.
2. Производиться запуск электрических приборов.
3. Создаются два блока питания с плавающим и заземленным выходом.

Конструкция электродов

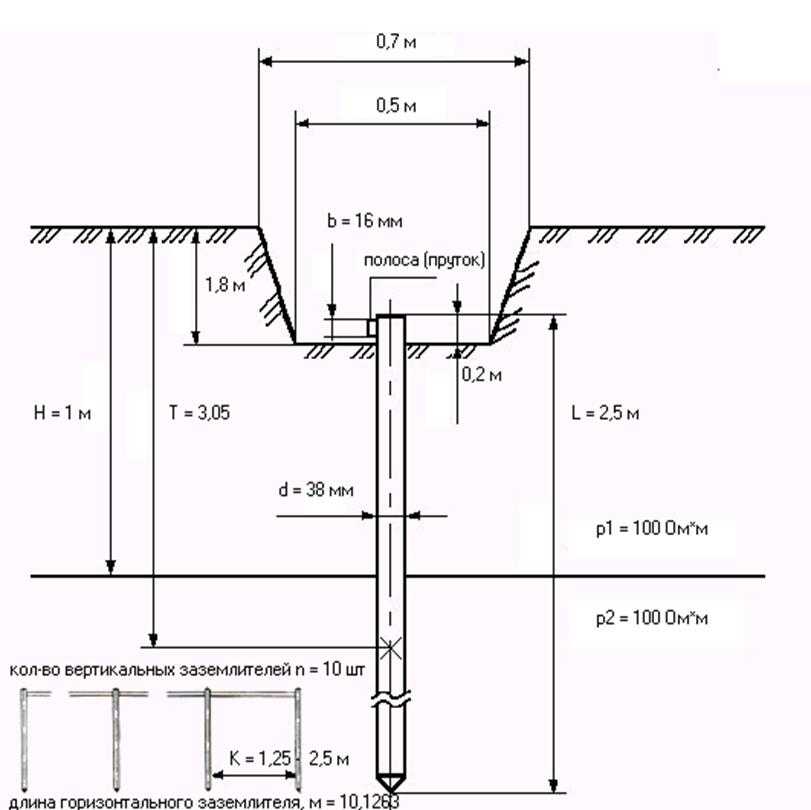

Используя электроды, часто возникает вопрос, на какую глубину забивать заземление. Как правило, изделия углубляются в грунт примерно на 2-3 метра. Данные показатели могут колебаться в зависимости от степени промерзания. Наиболее предпочтительно работать в суглинке.

Чтобы конструкция работала, потребуется закапывать один или несколько стержней, после чего соединить их при помощи специальной ленты или обычным электрическим кабелем. Важно убедиться, что провод имеет общие показатели сопротивления независимо от времени года и до подключения к другому сегменту.

Для достижения оптимального сопротивления потребуется располагать стержни не менее чем в 6 метрах друг от друга. Как уже было отмечено, эти значения могут сильно разница в зависимости от типа грунта. При регулярном понижении температуры потребуется увеличить размеры отступа между колышками.

Специалисты компании смогут выполнить работу в короткие сроки. Высокая квалификация мастеров позволит быстро и качественно осуществить установку. Заказчик может рассчитывать на гарантию проделанных работ в течение трех лет и в случае необходимости, на оперативное устранение неполадок.

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см. ниже).

Быстрая навигация: Введение — о роли заземления в частном доме Необходимость заземления в частном доме Система TN-S Система TN-C-S Система TT Как сделать заземление в частном доме? Этап 1.Установка защитного заземления Этап 2. Заземление для газового котла Этап 3. Заземление для молниезащиты Этап 4. Внешняя молниезащита Этап 5. Внутренняя молниезащита Перечень оборудования (спецификация) Этап 6. Измерение сопротивления заземления

Дом только что построен или куплен — перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности.

В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т. е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети — воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам.

Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников — так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.



Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.



В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

• если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
• если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа



Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление.

Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ.com за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

1. Имеется внешняя молниезащита
   В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
2. Внешняя молниезащита отсутствует
   Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

№ п/п	Рис	Артикул	Изделие	Кол-во
Система молниезащиты
1		ZZ-201-004	ZANDZ Молниеприемник-мачта вертикальный 4 м (нерж. сталь)	2
2		GL-21202	GALMAR Держатель для молниеприёмника — мачты ZZ-201-004 к дымоходу (нержавеющая сталь)	2
3		GL-20023	GALMAR Зажим к молниеприёмнику — мачте GL-21105G для токоотводов (нержавеющая сталь)	2
4		GL-11149-50	GALMAR Проволока омедненная стальная (D8 мм; бухта 50 метров)	1
5		GL-11149-10	GALMAR Проволока омедненная стальная (D8 мм; бухта 10 метров)	1
6		GL-11514	GALMAR Зажим на водосточную трубу для токоотвода (луженная медь + луженная латунь)	18
7		GL-11568A	GALMAR Зажим на кровлю универсальный для токоотвода (высота до 15 мм; оцинк. сталь с покраской)	38
8		GL-11703A	GALMAR Зажим к фасаду/стене для токоотвода с возвышением (высота 15 мм; оцинк. сталь с покраской)	5
9		GL-11551A	GALMAR Зажим для соединения токоотводов (крашенная оцинкованная сталь)	2
10		GL-11562A	GALMAR Зажим контрольный для соединения токоотводов проволока + полоса (крашенная оцинкованная сталь)	2
Заземляющее устройство
11		ZZ-005-064	ZANDZ Зажим для подключения проводника (до 40 мм)	3
12		GL-11075-20	GALMAR Полоса омеднённая (30*4 мм / S 120 мм²; бухта 20 метров)	1
13		ZZ-001-065	ZANDZ Штырь заземления омедненный резьбовой (D14; 1,5 м)	6
14		ZZ-002-061	ZANDZ Муфта соединительная резьбовая	4
15		ZZ-003-061	ZANDZ Наконечник стартовый	3
16		ZZ-004-060	ZANDZ Головка направляющая для насадки на отбойный молоток	2
17		ZZ-006-000	ZANDZ Смазка токопроводящая	1
18		ZZ-007-030	ZANDZ Лента гидроизоляционная	1
19		ZZ-008-000	ZANDZ Насадка на отбойный молоток (SDS max)	1
20		ZZ-500-103	ZANDZ Проводник заземляющий (3м; S25; одножильный; с наконечником под болт D8)	1
21		LE-373-930	LEUTRON Ограничитель перенапряжений (УЗИП) PP BCD TT 25/100	1

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой.



---

Смотрите также:

• Заземление. Что это такое и как его сделать
• Таблица удельного сопротивления грунтов
• Омеднённая сталь
• Молниезащита и заземление: требования и рекомендации
• Заземление газового котла / газопровода

Смотрите также:

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата выходом ее из строя. На большей части территории нашей страны, особенно в сельской местности, действуют системы электропередачи старого образца. У них нет защитного заземления, либо они находятся в таком состоянии, что просто не соответствуют требованиям электробезопасности. Поэтому заземление частного дома или дачи хозяевам приходится делать самим.

Содержание статьи

• 1 Что дает
  • 1. 1 Нужно ли заземление на даче или в деревянном доме
• 2 Системы заземления частного дома
• 3 Устройство заземления частного дома 90 006
• 3.1 Что сделать заземлители
• 3.2 Глубина забивки штырей
• 3.3 Что нельзя делать

4 Как правильно сделать

• 4.1 Порядок действий
• 4.2 Почему нельзя делать отдельное заземление

5 Модульная штыревая система

Что дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. При правильном выполнении появление тока утечки приводит к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновении к токоведущим частям). Это главная и главная задача этой системы.

Второй функцией заземления является обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного проводника в розетке (если он есть) недостаточно. Требуется прямое подключение к шине заземления. Для этого обычно на корпусе есть специальные клипсы. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основной задачей заземления является обеспечение электробезопасности частного дома

Мало кто знает, но микроволновая печь без прямого подключения к «земле» при работе может генерировать значительное количество радиации, а уровень радиации может быть опасным для жизни. В некоторых моделях можно увидеть специальную клемму на задней стенке, хотя в инструкции обычно содержится только одна фраза: «необходимо заземление» без уточнения, как именно это желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается покалывание. Это безвредно, но неприятно. Избавиться можно, подключив «землю» напрямую к корпусу. В случае с духовкой ситуация аналогична. Даже если не «пережимает», прямое подключение безопаснее, так как проводка внутри блока работает в очень жестких условиях.

Компьютеры еще интереснее. Напрямую подключив «земляной» провод к корпусу, можно в несколько раз увеличить скорость интернета и свести к минимуму количество «зависаний». Это так просто благодаря прямому подключению к шине заземления.

Нужно ли заземление на даче или в деревянном доме

На дачных участках заземление обязательно. Особенно, если дом построен из горючего материала – дерева или каркаса. Речь идет о грозах. На дачных участках очень много элементов, привлекающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или заглубленные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах велика вероятность удара молнии

При отсутствии громоотвода и заземления удар молнии практически эквивалентен пожару. Рядом нет пожарной части, поэтому огонь будет распространяться очень быстро. Поэтому в тандеме с заземлением сделайте еще и громоотвод – хотя бы пару метровых стержней, прикрепленных к коньку и соединенных стальным проводом с заземлением.

Системы заземления частных домов

Всего существует шесть систем, но в основном в индивидуальных домах используются только две: TN-S-C и TT. В последние годы рекомендуется система TN-S-C. В этой схеме нейтраль на подстанции заземлена и оборудование находится в непосредственном контакте с землей. К потребителю земля (PE) и нейтраль/ноль (N) подводятся одной жилой (PEN), а на вводе в дом она снова делится на две отдельные.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматическими устройствами (УЗО опционально). Недостатком является то, что при перегорании или повреждении провода PEN на участке между домом и подстанцией на шине заземления в доме появляется фазное напряжение, которое ничем не отключается. Поэтому ПУЭ предъявляет к такой линии жесткие требования: должна быть обязательная механическая защита ПЭН-провода, а также периодическое резервное заземление на опорах через каждые 200 м или 100 м.

Однако многие сельские линии электропередач не соответствуют этим условиям. В этом случае рекомендуется система ТТ. Также эту схему следует использовать в отдельно стоящих открытых хозяйственных постройках с земляным полом. Существует риск одновременного касания земли и земли, что может быть опасно при использовании системы TN-S-C.

Система заземления частного дома ТТ

Отличие в том, что «земляной» провод к щиту идет от индивидуального контура заземления, а не от трансформаторной подстанции, как на предыдущей схеме. Такая система устойчива к повреждению защитного проводника, но требует обязательной установки УЗО. Без них нет защиты от поражения электрическим током. Поэтому ПУЭ определяет ее только как резервную, если существующая линия не соответствует требованиям системы TN-S-C.

Система заземления ТТ в более четком виде

Устройство заземления частного дома

Некоторые старые линии электропередач вообще не имеют защитного заземления. Все они должны измениться, но когда это произойдет — вопрос открытый. Если это ваш случай, нужно сделать отдельный контур. Варианта два – сделать заземление в частном доме или на даче самостоятельно, своими руками, либо доверить выполнение кампании. Походные услуги стоят дорого, но есть важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, ущерб компенсирует компания, осуществившая монтаж (это должно быть прописано в договоре, читайте осторожно). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Система заземления частного дома состоит из:

• заземляющих штанг,
• металлических полос, объединяющих их в одну систему;
• линий от контура заземления до распределительного щита.

Из чего сделать заземлители

В качестве штырей можно использовать металлический стержень диаметром от 16 мм. Более того, взять арматуру нельзя: ее поверхность закалена, что меняет распределение тока. Также быстрее разрушается затвердевший слой в земле. Второй вариант – металлический уголок с полками 50 мм. Эти материалы хороши тем, что их можно забить в мягкий грунт кувалдой. Чтобы это было проще сделать, один конец заостряется, на второй приваривается накладка, по которой легче бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень.

Иногда применяют металлические трубы, один край которых сплющен (сварен) в конус. В их нижней части (примерно в полуметре от края) просверливаются отверстия. При высыхании грунта значительно ухудшается распределение тока утечки, и в такие стержни можно заливать рассол, восстанавливая работу заземления. Недостаток этого способа в том, что под каждый стержень приходится копать/бурить лунки – забить их кувалдой на нужную глубину не получится.

Глубина забивки штырей

Заземляющие штыри должны входить в землю ниже глубины промерзания не менее чем на 60-100 см. В регионах с засушливым летом желательно, чтобы штыри хотя бы частично находились во влажной земле. Поэтому в основном используют уголки или стержень длиной 2-3 м. Такие размеры обеспечивают достаточную площадь контакта с землей, создавая нормальные условия для рассеивания токов утечки.

Чего нельзя делать

Функция защитного заземления заключается в рассеивании токов утечки на большой площади. Происходит это из-за плотного контакта металлических заземлителей – штырей и полосок – с землей. поэтому 9Заземляющие элементы 0105 никогда не окрашиваются. Это сильно снижает проводимость между металлом и землей, и защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами, но не краской.

Второй важный момент: заземление должно иметь низкое сопротивление, а для этого очень важен хороший контакт. Это обеспечивается сваркой. Все стыки сварные, при этом качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обратите внимание: 9Заземление 0105 в частном доме на резьбовые соединения делать нельзя. Со временем металл окисляется, разрушается, многократно возрастает стойкость, портится или вообще не работает защита.

Использовать только сварные соединения

Крайне нецелесообразно использовать трубопроводы или другие металлические конструкции в земле в качестве заземлителя. Какое-то время такое заземление работает в частном доме. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается неработоспособным, как и трубопровод. Поэтому такие типы заземлителей лучше не использовать.

Как сделать правильно

Сначала разберемся с формой системы заземлителей. Самый популярный – в виде равностороннего треугольника, в вершины которого вбиты штифты. Бывает и линейное расположение (те же три штуки, только в линию) и в виде контура – ​​вокруг дома забиваются штыри с шагом около 1 метра (для домов площадью более 100 м). кв м). Штифты соединены между собой металлическими полосками — металлическая связь.

Самая популярная модель заземлителя

Процедура

От края отмостки дома до места установки штыря должно быть не менее 1,5 метра. На выбранном участке выкапывается траншея в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина – 50-60 см – чтобы удобно было готовить. Одна из вершин, обычно расположенная ближе к дому, соединяется с домом траншеей глубиной не менее 50 см.

Рытье траншеи

В вершинах треугольника забиваются штыри (круглый брусок или уголок длиной 3 м). Над дном ямы оставляют около 10 см. Обратите внимание, что заземлитель не выносится на поверхность земли. Находится на 50-60 см ниже уровня земли.

К выступающим частям стержней/уголков приваривается металлическая связка — полоса 40*4 мм. Созданный заземлитель соединяется с домом металлической полосой (40*4 мм) или круглым проводом (сечением 10-16 мм ² ). Полоса с созданным металлическим треугольником также приваривается. Когда все готово, места сварки очищают от шлака, покрывают антикоррозийным составом (не краской).

Лента сварная

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом) траншеи засыпают землей. В почве не должно быть крупных камней или мусора, земля утрамбовывается слоями.

На вводе в дом к металлической полосе от заземлителя приваривается болт, к которому крепится медная жила в изоляции (традиционно цвет заземлителей желтый с зеленой полосой) с сечением жилы не менее 4 мм ² .

Вывод заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельное заземление

Переделывать проводку по всему дому, конечно, долго и дорого, но при желании чтобы без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление некоторых розеток неэффективно и даже опасно. И вот почему. Наличие двух и более таких устройств рано или поздно приводит к выходу оборудования, подключенного к этим розеткам. Все дело в том, что сопротивление цепей зависит от состояния грунта в каждом конкретном месте. В некоторых ситуациях между двумя заземляющими устройствами возникает разность потенциалов, что приводит к поломке оборудования или поражению электрическим током.

Модульная штифтовая система

Все ранее описанные устройства, изготовленные из забивных уголков, труб и стержней, называются традиционными. Их недостатком является большой объем земельных работ и большая площадь, которая требуется при монтаже системы заземлителей. Это связано с тем, что требуется определенная площадь контакта штырей с землей, достаточная для обеспечения нормального «растекания» тока. Сложность может вызвать и необходимость сварки – другого способа соединения заземляющих элементов нет. Но плюс этой системы в относительно небольших затратах. Если делать традиционное заземление в частном доме своими руками, это будет стоить максимум 100 долларов. Это если покупать весь металл и оплачивать сварку, а остальные работы выполнять самостоятельно

Комплект модульной системы заземления

.

Модульные штыревые (штыревые) системы появились несколько лет назад. Это набор штырей, которые забивают на глубину 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штифта соединяются между собой с помощью специальных зажимов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Преимуществом модульного заземления является небольшая занимаемая площадь и меньший объем работы. Необходим небольшой котлован со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штифты длинные и тонкие, и их можно легко вбить в подходящую почву. Вот мы и подошли к главному минусу: глубина большая, и если на пути встретится, например, камень, придется начинать сначала. А снять стержни — проблема. Они не сварные, а вот выдержит ли хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой такое заземление обойдется вам в 300-500 долларов. Самостоятельная установка проблематична, так как забить эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который мы научились заменять перфоратором с ударным режимом. Также необходимо проверять сопротивление после каждого забитого стержня. Но если вы не хотите возиться со сваркой и земляными работами, модульные заземляющие шпильки — хороший вариант.

Требования к заземлению жилых помещений

В системе электропроводки вашего дома система заземления является критически важной функцией безопасности. В случае какого-либо сбоя в системе система заземления обеспечивает путь наименьшего сопротивления, который обеспечивает безопасный возврат тока обратно в землю. Таким образом, снижается вероятность того, что короткое замыкание может привести к пожару или опасному для жизни поражению электрическим током. Последняя и наиболее важная часть системы заземления дома состоит из металлического заземляющего стержня, вбитого глубоко в землю, проводки, соединяющей этот стержень с заземляющим наконечником основания сервисной панели или счетчика коммунальных услуг, и соединительного зажима между проводкой и стержнем.

Это «заземление» — очень важная часть вашей электрической системы для обеспечения электробезопасности. Согласно Национальному электротехническому кодексу или NEC, система заземления должна иметь сопротивление заземления не более 25 Ом. Для этого может потребоваться более одного заземляющего стержня.

• 01 из 05

  Что такое заземляющие стержни?

  Хоум Депо

  Заземляющие стержни, также известные как заземляющие электроды, используются для подключения системы заземления электрических систем к заземлению. Заземляющие стержни могут быть изготовлены из различных материалов, но медь является наиболее распространенным материалом, используемым для жилых помещений. Заземляющие стержни являются очень хорошими проводниками электричества и позволяют любому опасному электричеству течь на землю, устраняя опасность от вас и электрической панели.

• 02 из 05

  Длина заземляющего стержня

  Заземляющий стержень, который соединяет домашнюю систему заземления с землей, представляет собой длинный металлический стержень, обычно медь, соединенная со сталью, оцинкованным железом или нержавеющей сталью.

  Заземляющие стержни бывают 8-футовой и 10-футовой длины, причем 8-футовый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни должны иметь длину не менее восьми футов и не должны быть срезаны. В очень сухой земле, которая обеспечивает большее сопротивление, чем влажная почва (это означает, что она не так легко воспринимает электричество), заземляющие стержни иногда укладываются друг на друга и соединяются специальным зажимом, чтобы они могли углубляться в землю.

  Другой вариант — добавить второй заземляющий стержень. Обычно это лучший вариант, но, согласно NEC, стержни должны быть на расстоянии не менее шести футов друг от друга.

  Примечание: В большинстве местных юрисдикций и местных энергетических компаний для прохождения проверки требуется метод с двумя заземляющими стержнями. Некоторые округа также разрешают или требуют заземления фундамента или фундамента для нового строительства.

  Когда это возможно, заземляющие стержни должны вонзаться во влажную почву вокруг вашего дома. Обычно в зоне, близкой к фундаменту, достаточно влаги из-за стока воды из водосточных желобов.

  Неразумно и небезопасно устанавливать более короткие 4-футовые заземляющие стержни, которые часто продаются для заземления таких вещей, как телевизионные антенны и другие отдельные устройства. Они не являются законными для заземления домашней электросети, и они могут привести к сбою вашей системы заземления, когда это необходимо больше всего.

• 03 из 05

  Диаметр заземляющего стержня

  Заземляющие стержни бывают разной толщины (диаметра), в том числе 3/8″, 5/8″, 1/2″, 3/4″ и 1″. Минимально допустимый диаметр для заземляющего стержня составляет 3/8″, но большие размеры являются лучшим выбором, потому что они обеспечивают большую площадь поверхности для контакта с землей.

• 04 из 05

  Провод заземления

  Заземляющий провод, часто называемый проводником заземляющего электрода , является связующим звеном между заземляющим стержнем и заземляющим соединением.

  No related posts.
