Сравнение AutoCAD и ARCHICAD для ландшафтного проектирования
AutoCAD – универсальный электронный кульман, который позволяет создавать чертежи любой сложности. Многие ландшафтные дизайнеры использует это приложения, как незаменимый рабочий инструмент. В AutoCAD работа построена на основе компиляции примитивов: линий, окружностей, текста и т.д (имитация черчения от руки с возможностью использования ранее сохранённых элементов).
ARCHICAD предназначен, в первую очередь, для проектирования зданий и сооружений. Общий принцип работы в этой программе полностью отличается от AutoCAD. Здесь в основе лежит BIM технология. Процесс моделирование заключается в создании 3D модели из готовых параметрических объектов (окна, стены, деревья). Данные из параметрических объектов можно в дальнейшем автоматически извлекать для создания спецификаций и ведомостей. Если говорить о черчении с помощью примитивов, то в ARCHICAD такая возможность тоже присутствует.
Вывод: И ARCHICAD и AutoCAD позволяют создавать чертежи из примитивов, но в ARCHICAD, дополнительно, есть возможность получать информационную модель и извлекать из нее данные.
Теперь разберемся для чего нужна информационная модель при проектировании ландшафта.
Что такое информационная модель и зачем она нужна ландшафтному дизайнеру?
Информационная модель рельефа
В программе ARCHICAD есть специальная команда «3D сетка». Имея данные топосъемки мы за несколько кликов получаем 3D-модель проектируемого участка. Созданный объемный участок хранит в себе информацию об объеме земли и отметках высот, относительно уровня моря. Эти данные мы можем использовать в спецификациях и для дальнейших расчетов. При изменении формы модели участка, ее параметры также обновляются. Как следствие, все спецификации и связанные расчеты, в которых участвуют параметры нашей модели также автоматически обновляются.
Получается, что такая модель рельефа является информационной: меняем форму участка, пересчитываются отметки высот, объем земли и прочие характеристики. Можем посмотреть, как падает тень в реальном режиме времени. Расчет инсоляции происходит автоматически.
Описанные выше подход позволяет эффективно выполнять вертикальную планировку ARCHICAD и получать картограмму земляных работ. Этот этап работы является обязательным для любого участка! Даже если у вас плоский рельеф без «вертикалки» не обойтись. Нужно обязательно обеспечить уклоны для отвода воды от дома, дорожек и площадок. Если этого не сделать, то готовьтесь к тому, что весной, когда будет таять снег или во время обильных осадков ваш участок может затопить. Такие последствия будут катастрофические для растений.
Картограмма земляных работ
Картограмма земляных работ – один из первых чертежей при ландшафтном проектировании. Картограмма состоит из границ участка, зданий и сооружении и специальной сетки. А дальше отображаются расчетные значения: на пересечении линий сетки указаны черные (существующие) и красные (проектные) отметки. Для каждого фрагмента картограммы высчитывается объем насыпи и выемки.
Из 3D модели рельефа, сделанной в ARCHICAD, можно извлечь всю эту информацию автоматически с помощью выносных надписей! Достаточно одного щелчка мыши, чтобы данные отобразились на чертеже.
Если в дальнейшем нужно внести изменения в «вертикалку», например, изменить уклон рельефа или поднять выше террасу, то все цифры обновятся автоматически.
В AutoCAD также можно создать трехмерный рельеф. Но в этом нет никакого смысла: модель не содержит информации. Это просто геометрическая форма. Автоматически извлекать значения для красных и черных отметок не получится. Также нет возможности узнать объем насыпи и выемки. Все что мы сможем сделать – это просто посмотреть на свой участок с разных ракурсов. Стоит ли тратить несколько часов на создание 3D модели участка в AutoCAD решать вам.
Для картограммы земляных работ в AutoCAD все эти данные нужно высчитывать вручную и только потом, с помощью инструмента «Текст», наносить на чертеж. Помните, что красные и черные отметки рассчитываются методом интерполяций. Процедура не сложная, но очень утомительная и рутинная. Возможно, вам также пригодятся формулы и разъяснения для ручного расчета объема насыпи и выемки грунта.
Готовьтесь к тому, что, если будут внесены корректировки в вертикальную планировку, расчет нужно будет выполнить повторно.
Где проще начертить ГЕНЛАН?
На ГЕНПЛАНЕ мы должны показать границы участка, здания и сооружения, дорожки и площадки, а также растения.
Здания и сооружения.
В AutoCAD мы используем линии, дуги, штриховки. Чтобы вставить окна и двери мы оставляем под них проемы, после чего создаем эти элементы с помощью вышеперечисленных команд. Со временем у вас появляются блоки – примитивы объединенные в один объект. Опытные пользователи используют динамические блоки и даже формируют собственные библиотеки, что существенно ускоряет работу. Так вы собираете план здания в AutoCAD.
В ARCHICAD для этого используется всего лишь три команды: «стена», «окно», «дверь». Окна и двери автоматически прорезают проемы, а их внешний вид и детализация гибко настраивается в параметрах. Стены уже имеют штриховку, которая соответствует масштабу и строительному материалу.
Практика показывает, что скорость создания плана здания в ARCHICAD в несколько раз быстрее, чем черчение его в AutoCAD.
Растения
Важным элементом ГЕНПЛАНА являются растения, поэтому проведем сравнительный анализ.
Для создания деревьев на плане в AutoCAD мы по-прежнему используем стандартные примитивы: линии, дуги, штриховки. Затем группируем эти элементы или создаем блоки. Для AutoCAD существуют большие коллекции растительности в формате DWG, которые есть в открытом доступе. Поэтому достаточно просто копировать такие элементы. Можете скачать готовую коллекцию растений AutoCAD с нашего сайта.
В ARCHICAD растения мы выбираем из стандартной библиотеки. Здесь есть ряд преимуществ:
- Растения являются объектами с параметрами.
Можем быстро менять форму, размеры, заливку, тип линий и т.д. - Растение является одновременно и 2D, и 3D элементом.
- Объекту-растению можно добавлять свойства, такие как «Наименование», «Латинское название», «Высота» и т.д. Это дает возможность автоматически создавать таблицу с номенклатурой растений для дендроплана. Посмотрите подробный мастер-класс, как в ARCHICAD можно сделать спецификацию растений.
- Есть возможно внедрять коллекции растительности из DWG файла.
Можем быстро менять форму, размеры, заливку, тип линий и т.д.Очень важная опция, которой нет в AutoCAD…

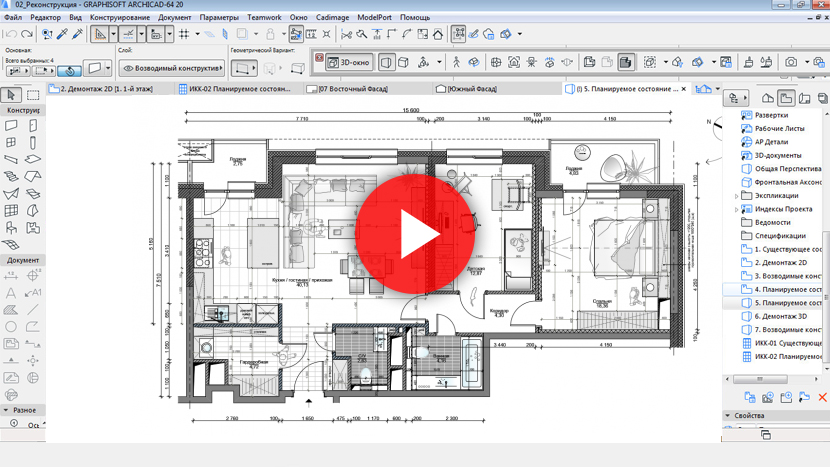

Речь идет о графической замене. В ARCHICAD можно визуально заменять стиль отображения целых групп элементов, сортируя их по слоям, типу объектов и другим характеристикам.
Меняются такие параметры, как тип линии, цвет, толщина и штриховка. Как это работает смотрите в видео.
Сравнение AutoCAD и ARCHICAD
|
Возможности программы |
AutoCAD |
ARCHICAD |
Команды 2D черчения |
+ |
+ |
|
Команды 3D моделирования |
+ |
+ |
|
Слои |
+ |
+ |
|
Библиотека объектов растений с параметрами |
— |
+ |
|
Извлечение данных из модели |
— |
+ |
|
Графическая замена |
— |
+ |
|
Инструменты для оформления чертежей |
+ |
+ |
|
Настройка собственного образца штриховки |
+ |
+ |
|
Настройка собственного типа линии |
+ |
+ |
|
Пакетный вывод на печать в PDF |
+ |
+ |
Дополнительные ссылки:
- Базовый курс «Ландшафтный дизайн в ARCHICAD. Генплан.»
- Полный курс «Профессия ландшафтный дизайнер»
- Больше уроков по Ландшафтному дизайну
Генплан.»Выбираем САПР: ArchiCAD или Revit, ArchiCAD и AutoCAD
Что лучше: AutoCAD (Autodesk) или ArchiCAD
Что лучше: ArchiCAD или Revit
ArchiCAD vs 3ds Max
ArchiCAD: версии
Чтобы создать проект какой-либо конструкции, необходимо смоделировать ее в виртуальном режиме. Для этого разработаны специальные программы — системы автоматизированного проектирования (САПР). С помощью них создается объёмная модель изображения и оформляется документация с соответствующими расчетами. В обзоре изложена техническая информация о принципах отличия САПР. Цель обзора заключается в том, чтобы у пользователя появилась возможность определиться с выбором программного обеспечения. В зависимости от специфики задачи, которая стоит перед проектировщиком – отдается предпочтение тому или иному программному пакету.
Что лучше: AutoCAD (Autodesk) или ArchiCAD
AutoCAD – программный пакет, который разработала компания Autodesk.
Функции программного пакета ориентированы на проектную часть в ракурсе внутренней коммуникации: отопления, электросети, вентиляция помещений и т. д. Сначала ПО разрабатывает чертеж 2Д-формата (например, план фрагмента проекта). А потом, на основе двухмерного изображения, программа создает 3Д-модель.
ArchiCAD – программный пакет, который разработала компания Grafhisoft. Это программное обеспечение позволяет с начала разработки проекта влиять на его дизайнерскую составляющую. Библиотека элементов программы дает возможность сразу визуализировать проект в процессе работы: «собирать» его из готовых 3Д-деталей. ПО «умеет» контролировать параметры и характеристики деталей итоговой конструкции. Соответствующая расчетная документация формируется в процессе моделирования проекта.
Таким образом, принцип работы программного пакета ArchiCAD — «обратный» соотносительно принципа работы программы AutoCAD.
Что лучше: ArchiCAD или Revit
Изначально, ПО ArchiCAD работает с чертежами. ПО Revit работает с проектом целиком. На текущем этапе развития технологий, оба программных пакета похожи по своим техническим возможностям с некоторыми отличиями.
ArchiCAD – более «уважаемая» система по году выпуска на этапе ее разработки. Это положительно сказывается на удобстве ее функционала. Программа русифицирована, имеются версии под макинтош. С каждой обновленной версией программного пакета улучшаются ее возможности. Основной недостаток – программа, изначально была рассчитана на довольно слабые компьютеры. Эту закономерность можно отследить на более ранних версиях разработки ПО. В программном пакете есть много ограничений: конструкция визуализируется поэтажно, до сих пор используются слои, неофициальный модуль экспорта/импорта и т.
д.
ПО в силу «почтенного возраста» ориентирована все же на старых пользователей, но с каждой версией оптимизируется. Среди опытных пользователей эта САПР считается, своего рода, классикой. У традиций всегда есть свои поклонники.
Revit – «молодая» программа. Адаптированная под требования современного пользователя. Удобство и интуитивное понимание функционала – ее визитная карточка. Среди основных преимуществ программного пакета – возможность сделать весь проект на одной трехмерной платформе. Можно визуализировать для клиента процесс стройки от первого часа до последнего. Пользователю рекомендуется, в случае надобности, – совмещать работу обоих ПО. Многое зависит от нюансов аппаратной части пользовательского компьютера и ОС.
ArchiCAD vs 3ds Max
В ракурсе сравнения, оба программных пакета мало в чем уступают друг другу. Обе программы работают с дизайном объёмных конструкций. Объекты ПО ArchiCAD позволят реалистично сконструировать практически любую объёмную модель из деталей, что находятся в библиотеке САПР.
Скорректировать параметры деталей и автоматически учесть изменения в течении всего проекта. 3ds Max позволяет воплотить в жизнь любые «тонкости» дизайна, которые сложно отобразить в ArchiCAD. В комбинации обе системы считаются эффективными.
ArchiCAD: версии
За все время существования, ПО ArchiCAD была оптимизирована на немаленькое количество обновлений. Это свидетельствует о том, что компания-разработчик внимательна к пользовательскому комфорту и модернизации технологий. Также, это говорит о том, что функционал программы собрал в себе большое количество необходимых изменений. Эта информация поэтапно отражена в некоторых обзорах ArchiCAD от СофтМагазин:
- Возможности САПР ArchiCAD, интерфейс программы
- Установка ArchiCAD 19 — проблемы и «тормоза» программы
- Установка и работа в ArchiCAD 20
- ArchiCAD 21 — новая версия САПР и ее проблемы
| Вероятность порекомендовать | Graphisoft Питер Мугамби Учитель математики Читать отзыв полностью | Autodesk Janeil Harricharan Фрилансер Читать обзор полностью |
|---|---|---|
| Профессионалы | Graphisoft Хума Али Центральная головка Читать обзор полностью | Autodesk Марк Перри Учитель Читать отзыв полностью |
| Минусы | Graphisoft Чак Коттка Архитектор — BIM-менеджер Читать обзор полностью | Autodesk radu stancescu IT Читать полный обзор |
| Вероятность продления | 9 0006Autodesk Nelson David Sanchez Villasmil Gerente de proyectos de Arquitectura (Contrato fijo) Читать обзор полностью | |
| Удобство использования | Графика soft Нет ответов на эту тему | Autodesk Nelson David Sanchez Villasmil Gerente de proyectos de Arquitectura (Contrato fijo) Читать обзор полностью |
| Рейтинг поддержки | Grap hisoft
Подтвержденный пользователь Анонимно Читать отзыв полностью | Autodesk Brij Purohit Инженер-технолог Читать отзыв полностью |
| Рейтинг внедрения | Graphisoft Нет ответов на эту тему | Autodesk Нельсон Дэвид Санчес Вилласмил Gerente de proyectos de Arquitectura (Contrato fijo) Читать полный обзор |
| Рассмотрены альтернативы | 9000 7 GraphisoftPeter Mugambi Учитель математики Читать обзор полностью | Autodesk Ашиш Матур Старший инженер Читать обзор полностью |
| Возврат инвестиций | Graphisoft Брайан Уокер, AIA Архитектор Прочитать обзор полностью | Autodesk Пол Ли Старший юрист Читать отзыв полностью |
| Снимки экрана |
При выполнении всех коммерческих зданий, где необходимы надлежащие записи и доказательства, следует учитывать ARCHICAD. Проекты, которые включают сложные и большие объемы труда, требуют хорошо оформленных чертежей или изображений, выполненных в ARCHICAD, для правильного и легкого выполнения. ARCHICAD менее подходит для небольших работ, таких как создание теней, которые не являются сложными и требуют меньшего внимания.
Простые вещи, такие как видовые экраны и слои, могут сбить с толку нового пользователя, даже обладающего базовыми знаниями AutoCAD. Для использования этого программного обеспечения требуется обучение и образование.
У Revit есть доля рынка, потому что она тратит больше денег на маркетинг и меньше на разработку продукта.
Кроме того, смена интерфейса всегда требует времени, чтобы каждый партнер в компании освоился. Итак, это основные причины, по которым мы можем захотеть сохранить ту же версию.
Они честны, когда проблема связана с ошибкой пользователя или сбоем в версии, на которой мы работаем.
Любой пользователь может легко понять процессы, поэтому он может легко получить доступ к ошибкам. Взаимодействие человека с машиной этого программного обеспечения является лучшим среди его современных пользователей.
Благодаря многочисленным функциям мы смогли сделать гораздо больше и уложиться в сроки гораздо быстрее.ArchiCAD и AutoCAD: сравнение программного обеспечения САПР
Обновлено 24 августа 2020 г.
По Etiido
Опубликовано 10 августа 2020 г. в CAD
До появления приложений САПР проекты, будь то механические или архитектурные, выполнялись на листе бумаги, помещенном на чертежную доску, с использованием карандашей, угольников и других инструментов для рисования.
Процесс проектирования был очень трудоемким и утомительным. Если нужно было внести изменения и исправления, дизайнер/инженер должен был перезапустить проект. Внедрение САПР действительно облегчило сложный процесс проектирования и привело к созданию первоклассных проектов.
С момента появления было создано несколько программных приложений САПР с различными впечатляющими возможностями для использования в разных отраслях. Из-за огромного количества доступных приложений выбор правильного программного обеспечения для вашего проекта может быть затруднен. По этой причине Scan2CAD предоставляет вам статьи, сравнивающие различные программы САПР, чтобы упростить процесс выбора.
В этой статье мы проведем краткий сравнительный анализ между ArchiCAD от Graphisoft и AutoCAD от Autodesk. Мы бы начали с краткой истории приложений, а затем их различных возможностей и пользователей. Наконец, будут даны изложенные различия между ними.
Содержание
ArchiCAD
Разработка ArchiCAD началась в 1982 году, когда венгерский разработчик программного обеспечения Габор Баджор вместе с группой опытных специалистов по трехмерному математическому моделированию основал Graphisoft.
В партнерстве с Apple Incorporation компания Graphisoft официально выпустила ArchiCAD в 1987 году. Его виртуальная концепция сделала его одной из первых реализаций BIM и первым программным обеспечением, которое можно использовать для создания двухмерных и трехмерных геометрий на персональном компьютере. Спустя более 30 лет после выпуска ArchiCAD является одним из лучших архитектурных программ на рынке и имел различные версии с заметными модификациями. Graphisoft выпустила последнюю версию ArchiCAD 24 в 2020 году. Она совместима с операционными системами Mac и Windows.
Что делает ArchiCAD?
Проектирование в ArchiCAD (Исходный код)
ArchiCAD — это программный пакет архитектурного BIM CAD, который предлагает архитекторам и дизайнерам инструменты для создания 2D- и 3D-моделей. Используя это, пользователи могут создавать сложные модели зданий, используя конструктивные элементы, такие как окна, двери, стены, плиты, мебель и многие другие. Программное обеспечение поставляется с множеством функций, которые позволяют пользователям проектировать в очень удобном интерфейсе и создавать подробные проекты.
Различные возможности делятся на проектирование, совместную работу, визуализацию и рендеринг, а также управление данными.
Дизайн
Инструменты проектирования предлагают решения для создания подробных архитектурных 2D- и 3D-проектов. Вы можете легко создавать модели с деталями конструкции и точными оценками строительных материалов для таких материалов, как железобетон, древесина, сталь, композитные балки и колонны. Вы также можете проектировать как в 2D, так и в 3D на экране. Кроме того, ArchiCAD поддерживает импорт и экспорт файлов в форматах DWG, DXF, IFC и BFC.
Совместная работа и управление данными
ArchiCAD предоставляет своим пользователям решения для совместной работы в различных формах.
- Члены команды могут работать над проектом одновременно с облаком Graphisoft BIM.
- Комбинированный BIM/архитектурный дизайн и структурный анализ, представленный в интегрированной структурной аналитической модели ArchiCAD.
- Сравнение моделей
Совместная работа над дизайном позволяет сэкономить много времени. Кроме того, BIMx упрощает представление вашего проекта с мобильного устройства или компьютера без необходимости установки ArchiCAD.
Визуализация и рендеринг
ArchiCAD имеет высококачественные инструменты для создания качественных фотореалистичных моделей. Благодаря встроенному движку Cine-рендеринга более чистые результаты рендеринга получаются в кратчайшие сроки. Вы также можете улучшить визуализацию своей модели с помощью динамического содержимого, такого как лотки для мух, изучение солнца и инструменты выравнивания.
Кто использует ArchiCAD?
За годы растущей популярности и доминирования в BIM ArchiCAD набрал более 120 000 пользователей по всему миру. Он в основном используется архитекторами и другими работниками в отрасли AEC. Дружественный интерфейс программы и наличие студенческой версии делают ее правильным выбором для студентов-архитекторов вузов и преподавателей.
Автокад
История AutoCAD началась в 1977 году с разработки Interact CAD, программного обеспечения САПР, также известного как MicroCAD. Это предшествовало основанию Autodesk в 1982 году Майклом Риддлом. Позже в декабре того же года Майкл вместе с 15 соучредителями выпустил AutoCAD, их флагманский продукт.
Выпуск AutoCAD произвел революцию в индустрии САПР. До выпуска большинство проектов выполнялось на доске и бумаге с использованием различных инструментов для рисования, поскольку доступное коммерческое программное обеспечение САПР работало только на мэйнфреймах и мини-компьютерах. AutoCAD был одной из первых программ САПР, запущенных на персональных компьютерах, а также владельцем широко используемого формата файлов DWG. AutoCAD 2020, последняя версия, является 34-й версией, выпущенной Autodesk. Он совместим с операционными системами Windows и Mac. Также доступны версии для мобильных устройств. AutoCAD доступен на 14 различных языках.
Что делает AutoCAD?
Проектирование в AutoCAD Architecture (Исходный код)
AutoCAD — это программное обеспечение, состоящее из различных отраслевых инструментов, которые охватывают большинство процессов проектирования и моделирования.
Первоначально он был создан только для 2D-чертежей для инженеров-механиков. Однако сегодня AutoCAD включает в себя различные мощные наборы инструментов, которые удовлетворяют потребности проектирования в различных отраслях.
Наборы инструментов: AutoCAD Classic, AutoCAD Architecture, AutoCAD Electrical, AutoCAD Mechanical, AutoCAD Plant 3D и AutoCAD.
Классический AutoCAD
Как следует из названия, он имеет традиционный интерфейс AutoCAD, который облегчает пользователям проектирование 2D-чертежей, создание 3D-моделей, аннотирование проектов и обмен данными в файлах.
Архитектура AutoCAD
Набор архитектурных инструментов предлагает функции для архитектурного проектирования. При этом вы можете создавать планы этажей, генерировать фасады и создавать сечения. Он также содержит элементы здания, такие как стены, окна и двери. В дополнение ко всему этому, он поставляется с библиотекой из более чем 8000 архитектурных объектов для использования в дизайне.
AutoCAD Electric
Возможности набора инструментов помогают создавать, модифицировать и документировать электрические системы. Электрические чертежи, такие как принципиальные схемы и компоновка панели, могут быть выполнены с помощью предоставленных специализированных инструментов. Кроме того, все чертежи расположены в структуре проекта в соответствии со стандартами проекта. В пакете есть библиотека из 65000+ электрических символов, поддерживающих различные стандарты.
AutoCAD Механический
Этот набор инструментов специально разработан для DFM (дизайн для производства). Эти функции используются для создания, изменения и документирования механических конструкций для производства. AutoCAD Mechanical помогает автоматизировать механические задачи, такие как определение размеров моделей, создание компонентов машин и оценка спецификаций материалов
AutoCAD Plant 3D
С помощью предоставленных инструментов можно создавать схемы трубопроводов и контрольно-измерительных приборов и интегрировать их в трехмерную модель предприятия.
Вы можете легко спроектировать сложную систему прокладки трубопроводов и установок в 2D и 3D. Библиотека AutoCAD Plant 3D предлагает на выбор более 400 компонентов предприятия, таких как шаблоны оборудования, конструктивные элементы и шаблоны опор.
AutoCAD MEP
В строительстве зданий система MEP является очень важной частью. AutoCAD MEP помогает пользователям создавать чертежи как в 2D, так и в 3D, проектировать и документировать модели MEP для зданий. Это упрощается благодаря наличию в библиотеке более 10 500 компонентов MEP.
В дополнение к этим наборам инструментов AutoCAD, AutoCAD имеет мобильную и веб-версию, а также AutoCAD 360 для повышения гибкости использования пользователями. Это позволяет пользователям просматривать, редактировать и делиться своими проектами в любое удобное время на своих мобильных устройствах или компьютерах. У них также есть более дешевая версия с меньшими функциями, чтобы пользователи с меньшим бюджетом могли испытать программное обеспечение.
Это версия AutoCAD LT.
Кто использует AutoCAD?
Огромное количество отраслевых инструментов AutoCAD в одном программном обеспечении делает его востребованным в самых разных областях и отраслях.
Ниже перечислены пользователи различных областей, которые используют AutoCAD для своих проектов;
- Архитектура; Дизайнеры интерьера и города, архитекторы, инженеры-строители.
- Механический; Автомобильные инженеры, производители, инженеры-механики и технологи
- Электрика; Электротехники, электрики и заводские инженеры.
- Карта 3D; Геодезисты, картографы, географы, специалисты по картографии и топологии.
- МЕР; Сантехники, механики и электрики.
- Растение 3D; Инженеры-химики, инженеры-технологи, инженеры-технологи и инженеры-технологи.
Сравнение ArchiCAD и AutoCAD
| ArchiCAD | Автокад |
Архитектурный BIM для 2D и 3D моделирования. | Используется для 2D-черчения и 3D-моделирования. |
| Его основными пользователями являются архитекторы, инженеры-строители и дизайнеры. | Пользователи AutoCAD разбросаны по разным областям и отраслям. Это картографы, инженеры-механики, инженеры-строители, инженеры-электрики, дизайнеры и многие другие. |
| Имеет функции совместной работы, которые позволяют членам команды работать над дизайном одновременно. | Не имеет этой функции. |
| Имеет более низкую кривую обучения для начинающих. | Имеет более крутую кривую обучения. |
| Использует BIMx для презентаций и сервер Graphisoft BIM для комбинированного проектирования. | Имеет веб-версию и мобильную версию AutoCAD, с помощью которой вы можете создавать, редактировать и делиться своим дизайном. |
| В основном используется малым и средним бизнесом. | Может использоваться на крупных предприятиях |
| Совместимость с операционными системами Windows и Mac OSx | Совместимость с операционными системами Windows и Mac, а также с мобильными устройствами. |
