Приточно-вытяжная установка с рекуперацией тепла Alasca R1400

Для помещений площадью от 200 до 500 м²

• Описание
• Характеристики
• Производительность
• Дополнительные опции
• Скачать

Коэффициент возврата тепла (КВТ) – до 90%.

Этот коэффициент показывает, какой процент тепла возвращается обратно в помещения.

Энтальпийный рекуператор.

Применение энтальпийного рекуператора в данной ПВУ позволяет возвращать не только тепловую энергию, но и влажность. В энтальпийном рекуператоре происходит синергетический эффект – за счет паропроницаемости молекул воды через стенки рекуператора влажность конденсируется с вытяжной стороны и испаряется в приточной части с выделением скрытого тепла. Результат – более комфортная влажность в помещении и отсутствие дренажа в установке.

Фильтры тонкой очистки.

В ПВУ установлены карманные фильтры тонкой очистки большой емкости класса F5. Фильтры задерживают пыль, сажу, пыльцу растений и другие неорганические загрязнения. Опционально ПВУ комплектуется фильтрами класса F7-F9, HEPA фильтрами h20. Для чистых комнат и чистых помещений ПВУ могут комплектоваться HEPA и ULPA фильтрами h20-U17.



Приточно-вытяжная установка с двойным мембранным рекуператором Alasca R1400

Предназначена для вентиляции квартир, загородных домов, офисов, пассивных и активных домов, чистых помещений и помещений и зданий различного назначения.

Данный агрегат позволяет удалять из помещения старый и подавать свежий воздух с улицы.

Выгодное отличие его от классических систем:



Возврат тепла. За счет применения технологии двойной рекуперации воздуха – Вам не придется нагревать зимой воздух с улицы мощными нагревателями.. За них это сделает Наш рекуператор воздуха Alasca. Он берет тепло из вытяжного воздуха и передает его приточному воздуху. Потоки при этом не перемешиваются. А так как это специальный пластинчатый мембранный рекуператор собственной разработки – влага из помещения при работе рекуператора – возвращается обратно в помещение.



Увлажнение. До 80% влаги зимой возвращается обратно в вентилируемые помещения, а избыточная влажность в герметичных строениях – наоборот, снижается.  Во многих случаях эта технология позволяет отказаться от применения дополнительных увлажнителей воздуха. А главное ее предназначение – максимальная передача тепла в рекуператоре, т.к. основное количество тепла содержится как раз не в воздухе, а в частичках влаги. Передавая влагу обратно – передаем и тепло. Использование такой технологии позволяет нам изготавливать приточно-вытяжные установки с рекуператором без дренажа. Эффективность и работоспособность данной технологии подтверждена годами эксплуатации наших приточно-вытяжных установок в различных климатических условиях от побережья Черного моря до суровых условий Северного Ледовитого океана. Установка дренажного штуцера рекомендуется только лишь при использовании наших рекуператоров в бассейнах, где относительная влажность переваливает за 70%.

Фильтрация воздуха. Мы по умолчанию ставим в наши приточно-вытяжные установки с рекуператором карманные воздушные фильтры тонкой очистки с эффективностью фильтрации F5 (EU5), которые позволяют удерживать пыль, сажу, аллергенные частицы и другие загрязнения крупнее 1 мкм. Воздух, поступающий с улицы – очищается данными фильтрами весьма эффективно. Одновременно со своей эффективностью очистки воздуха – данные фильтры стоят недорого. Заменяются фильтры в установках раз в полгода, если приточно-вытяжная установка установлена в квартире неподалеку от автомагистралей или в оживленном районе мегаполиса. Либо 1 раз в год для загородных домов. На заказ возможна интеграция дополнительных фильтров класса HEPA, ULPA для фильтрации мельчайших частиц. Так же самых эффективных фотокаталитических ультрафиолетовых фильтров для уничтожения органики, вирусов, бактерий, запахов свалок и других токсичных газов. Применение столь обширных систем фильтрации воздуха позволяет устанавливать наши приточно-вытяжные установки для чистых помещений с необходимыми классами чистоты воздуха.

Тихие и экономичные. Нас очень заботит комфорт наших потребителей и поэтому мы применяем тихие, идеально отбалансированные и безвибрационные вентиляторы. Высокоэффективные DC вентиляторы EBM-Papst (Германия) постоянного тока, а так-же AC и EC вентиляторы переменного тока Ziehl-Abegg (Германия), позволили нам серьезно снизить расход электроэнергии при работе наших приточно-вытяжных установок. А их аэродинамические свойства позволяют создавать на базе наших приточно-вытяжных установок с рекуператором – бесшумные системы вентиляции.



Жизнь класса A++. Как вы знаете – залог успеха в любом начинании – максимум выгоды при минимуме затрат. Наши приточно-вытяжные установки помогут вам в этом. Помещения, в которых постоянно много свежего и чистого воздуха комфортной температуры – будь то комната в квартире или огромный офис компании – стимулируют всех, находящихся в них людей к более продуктивной деятельности. Лучший сон, лучшая производительность труда… А мы для Вас сделали лучшие вентиляционные установки с лучшими в отрасли показателями энергоэффективности. Максимальный комфорт с максимальным уменьшением затрат на его создание.



Удобство размещения и монтажа. Отсутствие необходимости сбора и отвода конденсата позволяет размещать наши приточно-вытяжные установки с рекуператором и на полу и на стене и на потолке. Там, где удобно их разместить. Крепятся они в четырех точках. Автоматика встроенная. Вам необходимо лишь закрепить агрегат, подключить к нему воздуховоды, закрепить пульт управления, вставить датчик подаваемой температуры в подающий воздуховод и включить приточно-вытяжную установку в розетку. Готово.

Идеальная форма. Внутренний корпус вырезан из монолитного блока теплоизоляционного материала, что позволяет исключить “Мостики холода” внутри установки и промерзание при установке на улице или на неотапливаемом балконе или чердаке. Да и сам вес приточно-вытяжной установки значительно снижен и позволяет установить её даже в одном из шкафчиков кухни. Шум работы приточно-вытяжной установки с рекуператором Alasca Eco настолько мал, что можно установить её где угодно и она не превысит шум работающего ноутбука.



Приточно-вытяжные установки с рекуператором позволяют осуществлять эффективную вентиляцию помещений. Вам больше не надо открывать окна для проветривания, у вас в доме существенно меньше пыли и сажи, поступающих с улицы при проветривании через окна. В вашем доме содержание кислорода превысит содержание углекислого газа. Вы сразу почувствуете разницу и начнете понимать что сделали выгодное вложение в своё здоровье. А гигроскопичный рекуператор в приточно-вытяжной установке будет поддерживать оптимальную влажность в Вашем помещении.

Характеристики

Модель	ALASCA R1400AC			ALASCA R1400EC
Модификация	R1400AC	R1400AC E	R1400AC W	R1400EC	R1400EC E	R1400EC W
Цена*	По запросу	По запросу	По запросу	По запросу	По запросу	По запросу
Вентилируемая площадь, м2	от 200 до 500	от 200 до 500	от 200 до 500	от 200 до 500	от 200 до 500	от 200 до 500
Основные преимущества
Возврат влаги (не сушит помещение)
Электрический нагреватель		2,4 кВт			2,4 кВт
Водяной нагреватель			2,4 кВт			2,4 кВт
Коэффициент отдачи тепла	до 90 %	до 90 %	до 90 %	до 90 %	до 90 %	до 90 %
Автоматика	ALASCA GTC	ALASCA GTC	ALASCA GTC	ALASCA GTC	ALASCA GTC	ALASCA GTC
Скорости	3	3	3	10	10	10
Недельный таймер
Режим «отпуск»
Индикатор загрязнения фильтра
Защита теплообменника от замерзания
Монтаж в различных положениях
Удаленное управление (Browser, IOS, Android) **	Опция	Опция	Опция	Опция	Опция	Опция
Технические характеристики
Производительность, (м3/ч / Па)	1400/170	1400/170	1400/170	1400/170	1400/170	1400/170
Диаметр воздуховодов, (мм)	315	315	315	315	315	315
Количество теплообменников	4	4	4	4	4	4
Питание, (В/Гц)	1х230V-50Hz	1х230V-50Hz	1х230V-50Hz	1х230V-50Hz	1х230V-50Hz	1х230V-50Hz
Мощность моторов, Вт	140-560	140-560	140-560	140-560	140-560	140-560
Габаритные размеры, мм	1200x1000x620	1200x1000x620	1200x1000x620	1200x1000x620	1200x1000x620	1200x1000x620
Масса, кг	70	70	80	70	70	80
Гарантия
На вентиляторы и автоматику	2 года	2 года	2 года	2 года	2 года	2 года
На корпус и теплообменники	5 лет	5 лет	5 лет	5 лет	5 лет	5 лет

* Цены установлены для информации конечных потребителей (покупателей). Цены дилеров на данную продукцию могут отличаться от указанных цен.
** Укомплектовывается отдельно.

Производительность

Дополнительные опции

Охладитель

Канальный охладитель воздуха, который устанавливается в приточный воздуховод и позволяет в летнее время подавать в помещения охлажденный воздух.

Фреоновый канальный охладитель используется в комплекте с Компрессорно-Конденсаторным блоком, который вы можете подобрать в нашем каталоге.

Водяной канальный охладитель поставляется в комплекте с смесительным узлом и используется в зданиях, которые оснащены чиллерами и имеют сеть водяного холодоснабжения.

On/Off или Инверторные ККБ

On/Off или Инверторные ККБ – используются в комплекте с канальными охладителями воздуха. Связка ККБ + канальный охладитель – позволяют охлаждать подаваемый в помещения воздух.

Преднагрев

Преднагрев – дополнительный канальный нагреватель воздуха, предназначенный для преднагрева экстремально холодного воздуха в арктических условиях. Преднагрев рассчитывается индивидуально и позволяет использовать Приточно-вытяжную установку при температурах наружного воздуха до -60С. Он нагревает забираемый воздух до температуры -25 для стандартных ПВУ и до -40 для «Арктической серии» – Alasca ECO AR.

Увлажнитель

Увлажнитель – канальный увлажнитель сотового типа, в котором происходит естественное увлажнение подаваемого воздуха. В зимнее время воздух с улицы, нагреваясь – значительно расширяется и это приводит к снижению влажности. Хотя Наши мембранные установки и возвращают часть влажности обратно в помещение, порой её может быть недостаточно. Увлажнитель позволяет контролировать помимо температурного – еще и влажностный режим в помещении и устанавливать на пульте управления желаемую влажность в процентах.

Фильтры тонкой очистки

Фильтры тонкой очистки F7-F9, HEPA, фотокаталитические, угольные фильтры от запахов, модули абсолютной фильтрации – Alasca EcoFilter 5 (Взять фотку с сайта). Помимо установленных в наших устройствах фильтров тонкой очистки класса F5 по желанию заказчика мы комплектуем наши приточные и приточно-вытяжные установки фильтрами. Состав групп фильтрации зависит от места расположения здания заказчика. Для квартиры или офиса в мегаполисе необходим один набор фильтров, а для загородного дома в лесу – другой набор фильтров.

Ethernet и Wi-Fi модули

Ethernet модуль позволяет подключить изделие к роутеру или маршрутизатору в домашней сети или сети предприятия кабелем Витая пара. Это позволит использовать облачное управление системой вентиляции со смартфона, планшета или компьютера из любой точки мира. Доступ к серверу облачного управления – бесплатный.

Wi-Fi модуль позволяет управлять системой вентиляции внутри сети Wi-Fi. Пульт управления вентиляцией находится прямо в вашем смартфоне или планшете.

VAV Система

VAV Система – система, позволяющая снижать производительность вентагрегата исходя из присутствия людей в помещениях.

Логика работы данной системы проста – подавать то количество воздуха, которое необходимо на данный момент. Система понимает в скольких помещениях есть люди и какое количество воздуха необходимо подать. Управляется либо по выключателям в каждом помещении, либо по датчикам CO2. Это позволяет подавать нужное количество воздуха в дом и не прогонять вхолостую через систему вентиляции лишний воздух. Пример: Вы уехали на работу, и установка автоматически работает на минимальной скорости. Вечером приехали с друзьями и играете в настольные игры, а потом расходитесь по нескольким спальням – система видит, что увеличилось пребывание людей в доме и повысился уровень CO2 и увеличивает свою производительность. То же самое и с офисами и бизнес центрами, бассейнами и производственными помещениями.

Датчик влажности

Датчик влажности – дополнительный датчик влажности помимо встроенного в стандартный цветной пульт управления Alasca. Его можно установить в какое-то конкретное помещение или в вытяжной канал для анализа влажности воздуха не там, где установлен настенный цветной пульт управления, а там, где установлен этот дополнительный датчик.

Датчик качества воздуха

Датчик(-и) качества воздуха CO2 – датчики углекислого газа позволяют отслеживать уровень углекислого газа и производить вентиляцию помещений не по статическим расходам из нормативов, а по фактическому присутствию в воздухе помещений углекислого газа. Это позволяет существенно оптимизировать производительность вентиляционных установок как в составе VAV систем в каждом из помещений, так и управлять одной вентиляционной установкой с помощью одного датчика CO2 в больших помещениях. Например, в спортивных или тренажерных залах.

Гибкие шумоглушители

Гибкие шумоглушители – устанавливаются как на приток, так и на вытяжку и позволяют существенно снижать шумы от приточных и приточно-вытяжных установок. А использование именно гибких шумоглушителей – позволяет располагать их в самых компактных местах.

Охладитель

Канальный охладитель воздуха, который устанавливается в приточный воздуховод и позволяет в летнее время подавать в помещения охлажденный воздух.

Фреоновый канальный охладитель используется в комплекте с Компрессорно-Конденсаторным блоком, который вы можете подобрать в нашем каталоге.

Водяной канальный охладитель поставляется в комплекте с смесительным узлом и используется в зданиях, которые оснащены чиллерами и имеют сеть водяного холодоснабжения.

On/Off или Инверторные ККБ

On/Off или Инверторные ККБ – используются в комплекте с канальными охладителями воздуха. Связка ККБ + канальный охладитель – позволяют охлаждать подаваемый в помещения воздух.

Преднагрев

Преднагрев – дополнительный канальный нагреватель воздуха, предназначенный для преднагрева экстремально холодного воздуха в арктических условиях. Преднагрев рассчитывается индивидуально и позволяет использовать Приточно-вытяжную установку при температурах наружного воздуха до -60С. Он нагревает забираемый воздух до температуры -25 для стандартных ПВУ и до -40 для «Арктической серии» – Alasca ECO AR.

Увлажнитель

Увлажнитель – канальный увлажнитель сотового типа, в котором происходит естественное увлажнение подаваемого воздуха. В зимнее время воздух с улицы, нагреваясь – значительно расширяется и это приводит к снижению влажности. Хотя Наши мембранные установки и возвращают часть влажности обратно в помещение, порой её может быть недостаточно. Увлажнитель позволяет контролировать помимо температурного – еще и влажностный режим в помещении и устанавливать на пульте управления желаемую влажность в процентах.

Фильтры тонкой очистки

Фильтры тонкой очистки F7-F9, HEPA, фотокаталитические, угольные фильтры от запахов, модули абсолютной фильтрации – Alasca EcoFilter 5 (Взять фотку с сайта). Помимо установленных в наших устройствах фильтров тонкой очистки класса F5 по желанию заказчика мы комплектуем наши приточные и приточно-вытяжные установки фильтрами. Состав групп фильтрации зависит от места расположения здания заказчика. Для квартиры или офиса в мегаполисе необходим один набор фильтров, а для загородного дома в лесу – другой набор фильтров.

Ethernet и Wi-Fi модули

Ethernet модуль позволяет подключить изделие к роутеру или маршрутизатору в домашней сети или сети предприятия кабелем Витая пара. Это позволит использовать облачное управление системой вентиляции со смартфона, планшета или компьютера из любой точки мира. Доступ к серверу облачного управления – бесплатный.

Wi-Fi модуль позволяет управлять системой вентиляции внутри сети Wi-Fi. Пульт управления вентиляцией находится прямо в вашем смартфоне или планшете.

VAV Система

VAV Система – система, позволяющая снижать производительность вентагрегата исходя из присутствия людей в помещениях. Логика работы данной системы проста – подавать то количество воздуха, которое необходимо на данный момент. Система понимает в скольких помещениях есть люди и какое количество воздуха необходимо подать. Управляется либо по выключателям в каждом помещении, либо по датчикам CO2. Это позволяет подавать нужное количество воздуха в дом и не прогонять вхолостую через систему вентиляции лишний воздух. Пример: Вы уехали на работу, и установка автоматически работает на минимальной скорости. Вечером приехали с друзьями и играете в настольные игры, а потом расходитесь по нескольким спальням – система видит, что увеличилось пребывание людей в доме и повысился уровень CO2 и увеличивает свою производительность. То же самое и с офисами и бизнес центрами, бассейнами и производственными помещениями.

Датчик влажности

Датчик влажности – дополнительный датчик влажности помимо встроенного в стандартный цветной пульт управления Alasca. Его можно установить в какое-то конкретное помещение или в вытяжной канал для анализа влажности воздуха не там, где установлен настенный цветной пульт управления, а там, где установлен этот дополнительный датчик.

Датчик качества воздуха

Датчик(-и) качества воздуха CO2 – датчики углекислого газа позволяют отслеживать уровень углекислого газа и производить вентиляцию помещений не по статическим расходам из нормативов, а по фактическому присутствию в воздухе помещений углекислого газа. Это позволяет существенно оптимизировать производительность вентиляционных установок как в составе VAV систем в каждом из помещений, так и управлять одной вентиляционной установкой с помощью одного датчика CO2 в больших помещениях. Например, в спортивных или тренажерных залах.

Гибкие шумоглушители

Гибкие шумоглушители – устанавливаются как на приток, так и на вытяжку и позволяют существенно снижать шумы от приточных и приточно-вытяжных установок. А использование именно гибких шумоглушителей – позволяет располагать их в самых компактных местах.

Скачать

Техпаспорт

Чертёж PDF



Приточно-вытяжные установки с рекуперацией тепла ВУЭ/ ВУТ 100 П мини -VENTS

Описание

Описание

ОПИСАНИЕ
Компактная приточно-вытяжная установка ВУЭ 100 П мини (ВУТ 100 П мини) – простое и эффективное решение для создания энергосберегающей вентиляции отдельных комнат в квартирах, частных домах, мастерских, коммерческих помещениях. Установка представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор перекрестного типа.	Применение встроенного рекуператора позволяет значительно уменьшить затраты на отопление зимой и кондиционирование летом. Благодаря компактной высоте корпуса и бесшумной работе ВУЭ 100 П мини (ВУТ 100 П мини) мини может устанавливаться в помещении за подвесным потолком. Установка предназначена для соединения с круглыми воздуховодами номинальным диаметром 125 мм. Небольшая воздухораспределительная сеть позволит вентилировать от одного до нескольких помещений. Регулирование расхода воздуха осуществляется с помощью переключателя скоростей А3 (П3-1-300).
КОРПУС
	Крепление откидной панели к корпусу с помощью петель обеспечивает быстрый и удобный доступ к внутренним узлам для обслуживания. Также установка оборудована двумя обратными клапанами: в приточном и вытяжном каналах.
ФИЛЬТР
	Фильтры предотвращают попадание грязного воздуха в помещение и служат защитой элементов установки от засорения.
ВЕНТИЛЯТОРЫ
Установка оснащена надежными и экономичными приточным и вытяжным центробежными вентиляторами с вперед загнутыми лопатками. Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов).	Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
РЕКУПЕРАТОР ВУЭ 100 П МИНИ
Пластинчатый энтальпийный рекуператор перекрестного тока с эффективностью от 64 до 72 %. Рекуператор позволяет утилизировать не только тепло, но и влагу, вследствие чего в помещение поддерживается определенный уровень влажности. В летнее время рекуператор охлаждает и осушает приточный воздух, а в зимнее – подогревает и увлажняет.	Водяной пар «конденсируется» из влажного отработанного воздуха и впитывается пластинами рекуператора. Полученная влага и тепло передаются приточному воздуху, при этом полностью исключается передача микробов и неприятных запахов.
РЕКУПЕРАТОР ВУТ 100 П МИНИ
В установке применяется высокоэффективный пластиковый рекуператор перекрестного тока.	Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

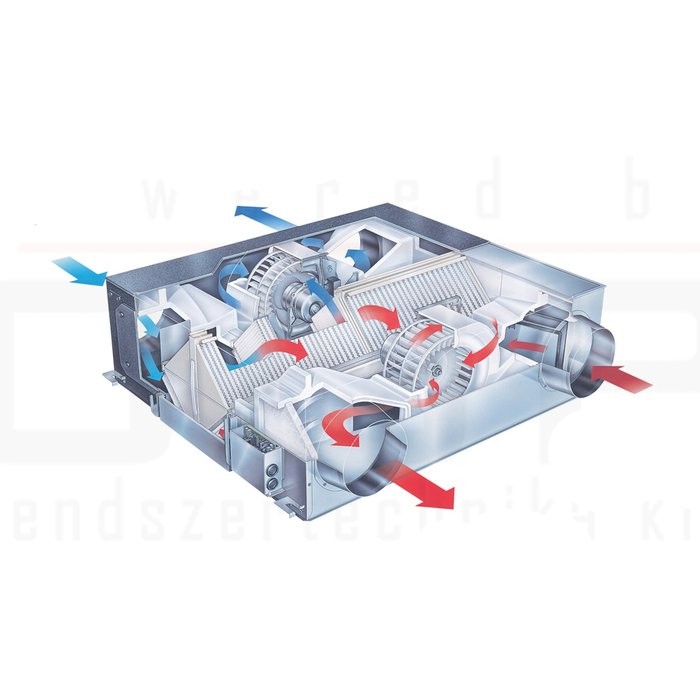

ПРИНЦИП РАБОТЫ
Теплый воздух из помещения проходит через очищающий фильтр, поступает в рекуператор и, передав ему большую часть тепла, удаляется с помощью вытяжного вентилятора. Холодный воздух, проходя через очищающий фильтр, поступает в рекуператор, и, получив тепло от удаляемого воздуха, поступает в помещение с помощью приточного вентилятора.	Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев приточного воздуха в холодный период года.

УПРАВЛЕНИЕ
Регулирование расхода воздуха осуществляется в 3-х режимах с помощью переключателя скоростей А3 (П3-1-300): 1-я скорость – 55 м3/ч, 24 дБА 2-я скорость – 74 м3/ч, 32 дБА 3-я скорость – 100 м3/ч, 41 дБА	Выносной переключатель скоростей может быть размещен в удобном для пользователя месте.
ЗАЩИТА РЕКУПЕРАТОРА
Для защиты рекуператора от обмерзания в холодное время года внутри корпуса установлен термостат (отключение приточного вентилятора для подогрева рекуператора потоком теплого воздуха из помещения).
МОНТАЖ
Благодаря минимальной высоте корпуса установка монтируется внутри помещений за подвесными потолками в горизонтальном положении и присоединяется к воздуховодам диаметром 125 мм.

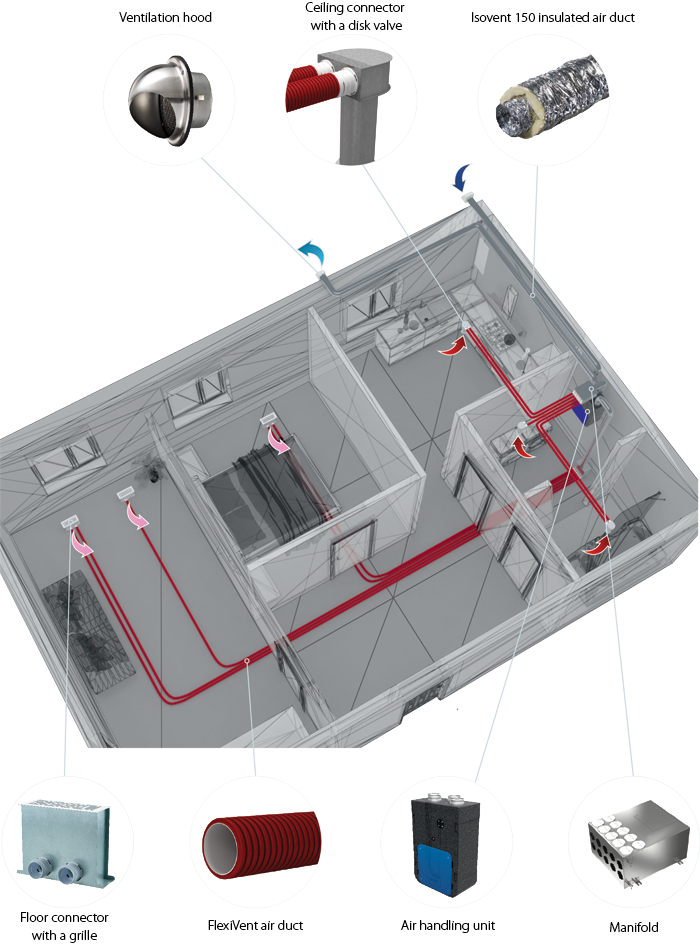

ПРИМЕР МОНТАЖА

Модификации

Наименование модификации

Загрузки

Загрузки

Выберите тип документа

Название

Скачать

Смотреть

Сертификат УкрСЕПРО «Приточно-вытяжные установки с водяным нагревателем или рекуператором» (pdf 495. 71Kb)

Скачать изображение товара в высоком качестве «ВЕНТС ВУЭ 100 П мини (ErP 2016, 2018)» (psd 4.2Mb)

Сертификат ГОСТ Р «Приточные и приточно-вытяжные установки с водяным нагревателем» (pdf 1.07Mb)

«ВЕНТС ВУЭ/ВУТ 100 П мини» описание продукта 05-2022 (pdf 741.44Kb)

Сертификат ГОСТ Р «ВУТ Г мини,ВУТ В мини,ВУТ Г мини ЕС,ВУТ В мини ЕС,ВУЭ П мини,ВУТ Г,ВУТ Г ЕС» (pdf 358.49Kb)

Скачать изображение товара в высоком качестве «ВЕНТС ВУТ 100 П мини (ErP 2016, 2018)» (psd 4.21Mb)

Скачать изображение «ВЕНТС ВУЭ 100 П мини (ErP 2016, 2018)» для Вашего сайта (png 315.23Kb)

Скачать изображение «ВЕНТС ВУТ 100 П мини (ErP 2016, 2018)» для Вашего сайта (png 319.28Kb)

«ВЕНТС ВУТ/ВУЭ 100 П мини» паспорт 08-2022 (V59RU-05) (pdf 2. 87Mb)

«Навигация по приточно-вытяжным установкам с рекуперацией тепла» описание продукта 04-2015 (pdf 4.96Mb)

Условное обозначение

Условное обозначение

Серия	Номинальная производительность, м³/ч	Монтажное исполнение	Тип
ВУТ: вентиляция с рекуперацией тепла; ВУЭ: вентиляция с рекуперацией энергии	100	П: подвесная	мини

BIM

BIM

Инновации в области климата — умные вентиляционные установки MXR

Модельный ряд систем обработки воздуха с рекуперацией тепла

Установки TClever с рекуперацией тепла имеют высококачественную прочную конструкцию с панелями с двойной обшивкой, обеспечивающие высокую коррозионную стойкость для мест, подверженных воздействию морской среды.

• Плавательные бассейны​
• Открытые школы
• Рекуперация тепла здания

• Импортировано из рекуператора в Италии
• Пластинчатый теплообменник
  •   [Только разумные]
• Гигроскопические тепловые колеса
  •   [Явная и скрытая теплопередача]

Эффективность рекуперации тепла в соответствии с EN13053

• Сертификация производительности Eurovent № 03.01.242
• КПД минимум 60% КЛАСС h4.
• Импорт теплообменников с 2003 г.
• Используется в кондиционерах Clever MXR европейского типа

Ваша система HVAC является рассадником плесени и бактерий, вызывающих заболевания, увеличение трудозатрат и неэффективное использование энергии.

Ультрафиолетовое бактерицидное облучение (UVGI) от Steril-Aire — это решение, которое устраняет множество проблем с HVAC у источника. RIK предназначен для средних и крупных вентиляционных установок, которые обычно используются в коммерческих и промышленных целях. Это идеальное решение для установок с ограниченным пространством, расположенных в шахматном порядке и объектов, где время простоя ОВКВ является критической проблемой.

Виновником является биопленка. Биопленка не просто уродлива, это загрязнение на ваших змеевиках и дренажных поддонах является вредным микробиологическим материалом, который процветает во всех системах отопления, вентиляции и кондиционирования воздуха. Это препятствует потоку воздуха и снижает эффективность теплообмена, заставляя ваши чиллеры и вентиляторы работать с большей нагрузкой, увеличивая затраты на электроэнергию.

Дорогостоящая очистка змеевика удаляет только видимую биопленку на поверхности змеевика, где она быстро отрастает. Эта очистка не достигает отложений глубоко внутри ребер теплообменника. Бесчисленные исследования связывают астму, аллергии и болезни с микроорганизмами, растущими в биопленке HVAC. Плохое качество воздуха в помещении становится рискованным и дорогим.

Свет Steril-Aire уничтожает корень проблемы.

Система Sterile-Aire UVCI — это простое комплексное решение. Наши запатентованные УФ-излучатели быстро и навсегда избавляются от биопленки. Экономия только на эксплуатационных расходах может обеспечить окупаемость уже через 6 месяцев с бонусом: IAQ, которым вы можете поклясться.

Steril-Aire RIK Преимущества:

• Простота установки: Специально разработан для простой и экономичной установки
• Быстрая установка:  Предварительно проложена на нашем заводе, что значительно сокращает время установки и время простоя ОВКВ
• Гибкость:  6 Излучателей увеличенной длины (24”, 30”, 36”, 42”, 50″, 61″) с 8 рядами излучателей для оптимального охвата змеевиков в камерах высотой 24–180 дюймов.
• Экономичная доставка: Продуманная конструкция, помещающаяся в одну коробку, обеспечивает эффективную доставку
• Непревзойденная мощность УФ-излучения: Обеспечивает до 6 раз большую мощность по сравнению с конкурирующими продуктами УФ-излучения, обеспечивая наилучший бактерицидный контроль
• Проверенная технология УФС, подкрепленная наукой: Доказано, что бактерицидное ультрафиолетовое облучение эффективно инактивирует плесень, бактерии и вирусы
• Энергосбережение:   Снижает затраты на электроэнергию за счет восстановления теплопередачи и равномерности воздушного потока по змеевикам
• Улучшает качество воздуха в помещении:    Steril-Aire разрушает биопленку HVAC, предотвращая рост и распространение переносимых по воздуху патогенов в жилых помещениях.
• Безопасен:  Не производит озона или вторичных загрязнителей
• Повышает эффективность эксплуатации:   Устраняет дорогостоящие программы очистки ОВКВ и продлевает срок службы оборудования.
• Экономичность:   Окупаемость обычно составляет менее 2 лет.
• Качество: UL, CUL, CE и другие списки агентств

Как работает система Sterile-Aire:

1. Steril-Aire непрерывно очищает катушки лучше, чем когда-либо.
   • Пар высокого давления больше не нужен. Больше никаких токсичных химикатов. Нет больше труда. Наша система UVGI обеспечивает самоочищение вашего блока HVAC и поддерживает его в этом состоянии, от змеевиков до укромных уголков, недоступных для вашей ремонтной бригады.
2. Ваши кондиционеры будут работать более эффективно и дольше.
   • Без биопленки, засоряющей работу, эффективность агрегата резко возрастает благодаря улучшенной эффективности теплообмена и объему воздуха. Увеличение общей холодопроизводительности на 30 % является обычным явлением. Вместо того, чтобы заменять старый змеевик или увлажнитель воздуха, вы, вероятно, можете омолодить его с помощью Steril-Aire.
3. Сэкономьте до 15% или 20% на счетах за электроэнергию!
   • Экономия энергии от 15 до 20% и выше обычно документируется на предприятиях, использующих технологию Steril-Aire. Отсутствие органических отложений в змеевиках и других компонентах восстанавливает теплопередачу и равномерность воздушного потока, а также снижает падение давления на змеевиках. Результат: снижение энергопотребления.
4. Снизить потенциальную ответственность за болезни, вызванные микробами, размножаемыми HVAC.
   • Плохое качество воздуха в помещении (IAQ) влечет за собой скрытые затраты и обязательства. Аллергены и болезнетворные микроорганизмы, переносимые по воздуху, представляют опасность, снижают продуктивность и увеличивают количество прогулов. Хорошая новость для владельца вашего объекта: здоровое, экологичное здание не только снижает потенциальную ответственность. Это может быть точкой продажи для арендаторов или сотрудников.

T2 / TB2 Tropical 60 x 45 Особенности

• Терморазрыв 60-мм профиль и 45-мм панели
• Нейлоновый угловой узел
• Дверной профиль со встроенным уплотнением

Характеристики

• Наилучшие тепловые характеристики
• Система протестирована в соответствии с DIN EN 1886
• Подходит для очень низких температур S/A < 9 градусов Цельсия во влажных помещениях

Технические данные

Установка и обслуживание

Чертежи САПР

Аксессуары

Блок кондиционирования воздуха Clever MC

Полностью настраиваемые блоки кондиционирования воздуха Clever.

Фанкойл серии SB

Большие фанкойлы, изготовленные по индивидуальному заказу.

Системы рекуперации тепла — WOLF Heating

Оглавление

01.

Пластинчатый теплообменник

02.

Тепловой колесный теплообменник

03.

Теплообменник

• 01 Пластинчатый теплообменник
• 02 Тепловой колесный теплообменник
• 03 Работа- система вокруг катушки

Индивидуально спроектированные системы рекуперации энергии, сконфигурированные в соответствии с требованиями, могут использовать ранее выработанное тепло, влагу и охлаждение технически эффективным и экономичным способом. Это снижает потребление первичных источников энергии в долгосрочной перспективе и положительно влияет на срок окупаемости системы. Производительность устанавливаемой системы может быть значительно уменьшена, что также снижает инвестиционные и эксплуатационные расходы. Использование систем рекуперации энергии является обязательным требованием многих национальных и международных стандартов и правил и должно быть задокументировано.



Кроме того, системы рекуперации тепла WOLF спроектированы таким образом, чтобы свести к минимуму долю рециркулирующего воздуха. Это делает практически невозможным попадание частиц, переносящих вирусы, из вытяжного воздуха в приточный. Для агрегатов WOLF AHU доступен широкий ассортимент высокоэффективных пластинчатых и тепловых колесных теплообменников. Мы разработали высокоэффективную систему змеевика для использования в наших модульных установках. Полностью исключается рециркуляция воздуха за счет полного разделения потоков приточного и вытяжного воздуха.

01. Пластинчатые теплообменники WOLF №

Идеальное решение для рекуперационных агрегатов с низким и средним расходом воздуха.



Пластинчатые теплообменники работают как системы рекуперации тепла. В основном они используются в вентиляционных установках с низким и средним расходом воздуха. Пластинчатые теплообменники идеально подходят для случаев, когда требуется надежное, малообслуживаемое и высокоэффективное оборудование, которое также может предотвратить попадание влаги в приточный воздух.

Противоточные теплообменникиПерекрестноточные теплообменники

• Противоточные теплообменники 1
• Перекрестноточные теплообменники 2

• Противоточные теплообменники

  Пластинчатый теплообменник

  Использование ранее выработанной энергии для нагрева или охлаждения технически и экономически эффективным способом является экологически безопасным и рациональным. Это также чрезвычайно полезно для тех, кто эксплуатирует и инвестирует в системы кондиционирования воздуха с точки зрения бизнеса.

  • КПД до 90 %
  • Безотказность и низкие эксплуатационные расходы благодаря отсутствию движущихся частей.
  • Нет передачи влаги или запаха
  • Непрерывная регулировка выпуска с использованием функции обхода
  • Интегрированный байпас, особенно полезный летом
  • , подходящие для адиабатического экстрактного воздушного охлаждения
  • Функция ледяной.
  • Полностью не содержит силикона
  • Исключительно гигиенично

• Высокоэффективный теплообменник перекрестного тока (KGXD)

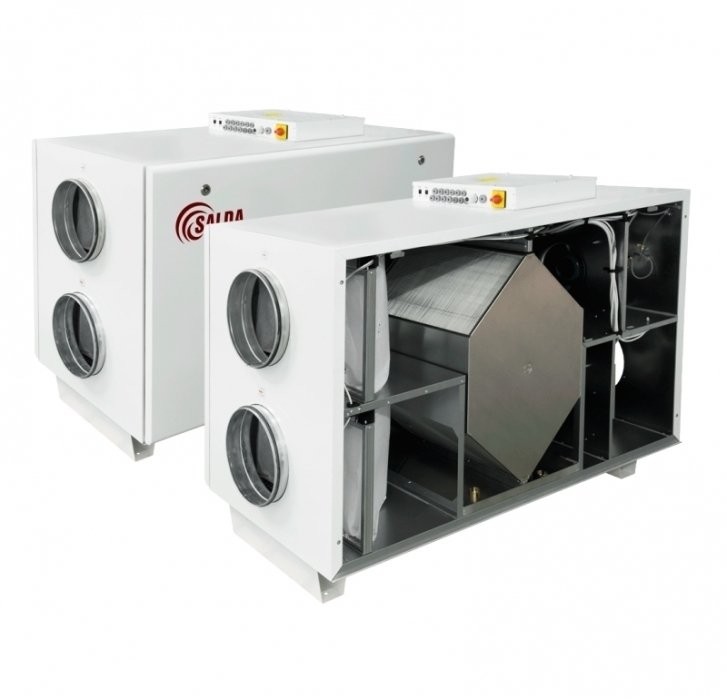

  Пластинчатый теплообменник

  Использование ранее выработанной энергии для нагрева или охлаждения технически и экономически эффективным способом является экологически безопасным и рациональным. Это также чрезвычайно полезно для тех, кто эксплуатирует и инвестирует в системы кондиционирования воздуха с точки зрения бизнеса. Высокоэффективные пластинчатые теплообменники WOLF с коэффициентом рекуперации тепла до 80 % работают чрезвычайно надежно в системах с низким и средним расходом воздуха и недороги при покупке.

  • КПД до 80 %
  • Надежность и низкие эксплуатационные расходы благодаря отсутствию движущихся частей
  • Отсутствие переноса влаги или запаха
  • Непрерывная регулировка мощности с помощью функции байпаса
  • Встроенный байпас, особенно полезный летом
  90 010 Подходит для адиабатического охлаждения вытяжного воздуха
  • Дополнительная встроенная рециркуляция
  • Функция защиты от обледенения
  • Низкие потери давления
  • Термостойкость до 90°C
  • Специальные алюминиевые пластины для высокой коррозионной стойкости
  • Полностью не содержат силикона
  • Чрезвычайно гигиеничны

Высочайшие стандарты гигиены

В наших установках кондиционирования воздуха (AHU) воздух обрабатывается как пища. Благодаря продуманным техническим решениям и оптимальной конструкции агрегата наше требование выходит за рамки соблюдения гигиенических норм.

В сочетании с правильной эксплуатацией и регулярным техническим обслуживанием в соответствии с VDI 6022 WOLF обеспечивает гигиеничный воздухообмен в зданиях.

Узнать больше

02. Колесные теплообменники WOLF

Гибкая рекуперация тепла с компактными размерами

Колесные теплообменники — это лишь один из типов регенеративной системы рекуперации тепла. Их можно использовать в помещениях во всем диапазоне расходов воздуха. Благодаря своей компактной конструкции и способности передавать высокую мощность рекуперации тепла они особенно эффективны при более высоких скоростях воздушного потока. Своей универсальностью роторы обязаны своей особой конструкции, при этом материал основания, глубина установки, высота волны и диаметр могут свободно выбираться. Рекуперация энергии с переносом влаги или без него зависит от выбранного основного материала и его покрытия.

Ротор конденсационный Ротор энтальпийный Ротор сорбционный

• Конденсационный ротор 1
• Энтальпийный ротор 2
• Сорбционный ротор 3

• Конденсационный ротор

  Колесный теплообменник



  Конденсационный ротор состоит из роторного аккумулятора, передающего тепло. Ротор приводится в движение небольшим двигателем через ремень. Одна половина ротора находится в вытяжном воздухе, а другая — в приточном. Аккумулятор находится в потоке вытяжного воздуха и обогревается этим воздухом в зимнем режиме. Ротор медленно вращается вокруг своей центральной оси. Тепловая энергия возвращается свежему приточному воздуху и нагревает его.



  • КПД до 85 %
  • Высокая скорость перекачки при малой занимаемой площади
  • Множество применений благодаря высокому уровню гибкости
  • Переменная регулировка мощности путем изменения скорости вращения
  • Летний байпас за счет остановки ротора 9 0011
  • Низкий потеря давления
  • Режим самоочистки
  • Непрерывная работа без байпаса оттайки

• Энтальпийный ротор

  Тепловой колесный теплообменник



  Роторный аккумулятор имеет гигроскопичную поверхность и может передавать как энергию, так и влагу. Ротор приводится в движение небольшим двигателем через ремень. Одна половина ротора находится в вытяжном воздухе, а другая — в приточном. Аккумулятор находится в потоке вытяжного воздуха и обогревается этим воздухом в зимнем режиме. В то же время гигроскопичная поверхность ротора поглощает образующийся водяной пар. При медленном вращении ротора тепловая энергия и водяной пар возвращаются в холодный, сухой и свежий приточный воздух.



  • Эффективность до 85 %
  • Высокая производительность при малой занимаемой площади
  • Дополнительный отвод влаги
  • Множество применений благодаря высокому уровню гибкости
  • Переменная регулировка производительности путем изменения скорости вращения 9001 1
  • Летний байпас остановка ротора
  • Низкая потеря давления
  • Режим самоочистки
  • Непрерывная работа, поскольку не требуется байпас оттайки

• Сорбционный ротор

  Тепловой колесный теплообменник



  Роторный аккумулятор сорбционного ротора имеет гигроскопическое покрытие и регулирует передачу как температуры, так и влаги круглый год. Ротор приводится в движение небольшим двигателем через ремень. Одна половина ротора находится в вытяжном воздухе, а другая — в приточном. Аккумулятор находится в потоке вытяжного воздуха и обогревается этим воздухом в зимнем режиме. В то же время гигроскопичная поверхность ротора поглощает образующийся водяной пар. При медленном вращении ротора тепловая энергия и водяной пар возвращаются в холодный, сухой и свежий приточный воздух. Процесс также можно реверсировать, что делает сорбционный ротор идеальным и для летнего режима. Возможность работать в обратном направлении может значительно сэкономить на стоимости энергии охлаждения.



  • Эффективность до 85 %
  • Высокая производительность при малой занимаемой площади
  • Опциональный перенос влаги/осушение влаги
  • Множество применений благодаря высокому уровню гибкости
  • Переменная регулировка производительности путем изменения скорости вращения
  • Лето байпас с остановкой ротора
  • Охлаждение в летнем режиме
  • Низкая потеря давления
  • Режим самоочистки
  • Непрерывная работа, так как не требуется байпас оттаивания

03.
