Приточная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы. Кроме этого такая вентустановка может выполнять ряд других функций, описанных ниже. Предлагаемые нами приточки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Выполняемые функции

Приточная установка для вентиляции, в зависимости от ее состава, может выполнять следующие функции:

• подача в помещения приточного воздуха с улицы
• очистка наружного воздушного потока от пыли
• подогрев с помощью водяного нагревателя или электрического ТЭНа
• охлаждение с помощью фреонового или водяного охладителя
• увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
• обеззараживание (бактерицидные ультрафиолетовые лампы)

Конструкция и элементы

Приточная установка вентиляции с подогревом по своей конструкции может быть, как моноблочного (т.

н. компактные приточные установки с нагревателем и охлаждением воздуха, когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый компонент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточной вентиляционной установки может быть как простой, т. е. не иметь тепло и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу (последнее время применяется все реже и реже), либо прямую посадку на ось двигателя:

• вентилятор – устройство, которое перемещает воздушный поток, т. е. подает его с улицы в обслуживаемые помещения.
• нагреватель – служит для подогрева наружного воздушного потока с помощью горячей воды (водяная приточная установка), либо электричества (электрическая приточная установка).
• охладитель — используется для охлаждения свежего воздушного потока с помощью фреона или воды.
• воздушный фильтр – служит для очистки свежего наружного воздуха от частиц пыли, запахов и даже микробов.
• шумоглушитель – нужен для снижения шума, который неизбежно появляется при работе приточной установки.
• воздушный клапан с сервоприводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину.
• увлажнитель – необходим для увеличения влажности воздуха в помещении.
• бактерицидная секция — используется для обеззараживания приточного воздуха от микробов (см. каталог).
• система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)

Управление

Управление приточной вентиляционной установкой осуществляет непосредственно контроллер. Он встроен в так называемый шкаф или блок управления, который может находиться, как на самом корпусе приточки, так и расстоянии от нее, например на стене. В последнее время, очень часто, контроллер имеет пультом дистандионного управления с ЖК дисплеем.

Контроллер осушествляет включение и выключение приточной установки, ее аварийное отключение, регулирование расхода подаваемого наружного воздуха, поддержание заданной температуры воздушного потока, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение компрессорно-конденсаторного блока.

Принцип действия

Для начала, рассмотрим принцип действия приточной вентиляционной установки, имеющей простейший состав и набор функций. При включении такой приточной установки открывается воздушная заслонка и воздух с улицы, за счет засасывается вентилятором, попадает внутрь корпуса приточки. Вначале он проходит через заслонку (она же клапан), затем поступает в воздушный фильтр, где происходит его очистка от частиц пыли, растений и т. п. После этого очищенный воздух поступает в нагреватель (водяной калорифер или электро-ТЭН), где он нагревается до заданной пользователем температуры. И наконец, пройдя через вентилятор , по каналам воздуховодов, поступает в обслуживаемые помещения. Управление работой приточной установки осуществляет система автоматики, описанная ниже. Очень часто после вентилятора дополнительно устанавливается шумоглушитель для снижения уровня шума, который возникает при работе приточной установки. Если приточная установка имеет секцию охлаждения, то воздух после нагревателя проходит через фреоновый воздухоохладитель (он же испаритеть) работающий от внешнего ККБ или водяной охладитель, работающий от чиллера, где он охлаждается до заданной температуры. Также приточная установка может иметь секцию увлажнения согласно каталогу, где расположен распределитель влаги промышленного увлажнителя. Здесь воздух насыщается водяными парами и тем самым увеличивается его относительная влажность и влагосодержание.

Основные параметры

• Производительность – Количество воздуха, которое приточная установка может подать в обслуживаемые помещения в единицу времени. Измеряется в кубометрах в час м ³/ч
• Свободное давление на сеть — это то давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие устройства, сетевые элементы, и т.д.). Измеряется в Паскалях, Па
• Потребляемая мощность – Количество электрической энергии, которое потребляет приточная вентиляционной установка в единицу времени, измеряется в Вт, чаще в кВт

• Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
• Мощность нагрева – Количество тепловой энергии, которое приточная установка может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл

• Мощность охлаждения – Количество холода, которое приточная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт, реже в ккалл
• Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
• Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
• Гарабитные размеры или габариты, высота ширина и грубина, мм или м
• Вес или масса, кг
• Присоединительные размеры к воздуховодам системы вентиляции

Классификация, виды и типы

По способу нагрева свежего наружного воздуха приточные установки бывают:

• водяные – воздух нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
• электрические — воздух нагревается с помощью электронагревателя ( электрических ТЭНов)

По способу охлаждения свежего наружного воздуха приточные вентиляционные установки бывают:

• с фреоновым охлаждением при помощи компрессорно-конденсаторного блока
• с водяным охлаждением при помощи чиллера или воды из скважины

По способу крепления и подключения приточные установки бывают:

• напольные – устанавливаются на полу
• подвесные – крепятся к потолку, либо к стене

По конструкции корпуса приточки могут быть:

• напольные – устанавливаются на полу
• подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вентустановки могут быть:

• обычные – без теплошумоизоляции (корпус из листовой стали)
• теплошумоизолированные (сендвич-панели)

По производительности и функциям:

• бытовые — расход до 500 м³/ч
• полупромышленные — производительность до 5 000 м³/ч
• промышленные (центральные кондиционеры) — от 5 000 до 100 000 м³/ч

По стране изготовления:

• российские приточные установки — изготавливаются в России
• импортные — изготавливаются в другой стране

Подбор

Подбор приточной установки осуществляется главным образом по требуемому расходу воздуха, который она должна выдавать. Далее обращают внимание на потери давления на сеть воздуховодов. Если выбранная установка не может выдать требуемое давление, то следует либо увеличить диаметр воздуховодов, либо выбрать приточную установку большего типоразмера. Затем выбирается тип нагрева воздуха (водяной или электрический) в зависимости от технического задания и производится подбор нагревателя на расчетную мощность. Если используется водяной нагрев, то в этом случае обязательно применение воздушных заслонок с приводами, имеющими механизм возврата. Аналогично выбирается тип охлаждения (фреоновый или водяной) и также производится подбор воздухоохладителя приточной установки. При необходимости по данным акустического расчета добавляется шумоглушитель.

Рекомендации по размещению

Приточную установку по возможности необходимо размещать в помещении, в котором нет особых требований по уровню шума (это может быть коридор, подсобное помещение, балкон ну и конечно же венткамера). Если такой возможности нет, то необходимо предусмотреть шумоизоляцию корпуса вентустановки. ПВУ с электрическим нагревом можно монтировать в любом положении (горизонтальном или вертикальном) Приточную установку с водяным нагревом можно монтировать только в горизонтальном положении. Это связано с тем, что в противном случае может образоваться завоздушка. ПВУ с электрическим нагревом можно устанавливать, как в помещении, так и на улице. Приточную установку с водяным калорифером можно устанавливать только в помещении, противном случае может можем произойти разморозка калорифера, т. е. его необратимая поломка.

Применение

Приточные установки применяются в тех случаях, когда в помещение или группу помещений необходимо подать свежий воздух с улицы, а также очистить его от загрязнений, подогреть или охладить. Согласно многочисленным независимым источникам, приточные вентиляционные установки на сегодняшний день – это самый популярный вид климатическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок приточных установок в настоящий момент, достаточно насыщен, а потому цены на них достаточно низкие и приточные установки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов и коттеджей.

Приточная вентиляционная установка: что это, типы, монтаж

5 минут

Алексей Папченко

24 ноября 2021

Обновлено:15.03.2023

Приточная вентиляционная установка что это из чего она состоит и как работает. Расскажем о ценах, как выбрать и установить, о достоинствах и недостатках. Многие собственники бизнеса признают: коммерческим объектам нужен свежий воздух в помещении. Как это организовать? Не всегда понятно. Подрядчики предлагают разные способы реализации, зачастую не утруждая себя объяснениями. При этом цены могут отличаться на порядок. Ясности это не добавляет.

Содержание:

Скрыть

1. Приточная вентиляционная установка что это?
2. Как работает приточная вентиляционная установка?
3. Устройство приточной установки и принцип работы
   1. Дополнительные опции
4. Типы приточных установок
   1. Наборные установки
   2. Моноблочные приточные установки
5. Что добавляется к приточной установке
   1. Воздуховоды
   2. Клапаны
   3. Система автоматики
6. Бытовые приточные вентиляционные установки
7. Приточные установки для коммерческих и производственных помещений
8. Монтаж приточной вентиляционной установки
   1. Этапы монтажа
9. Как выбрать приточную вентиляционную установку?
10. Вывод

Приточная вентиляционная установка что это?

Приточная вентиляционная установка — комплекс оборудования, который обеспечивает приток свежего воздуха в помещение.

Как работает приточная вентиляционная установка?

Принцип работы механический — за нагнетание воздушных масс отвечает вентилятор. Простейшая реализация приточной установки — бесканальная. Вентиляторы монтируются в окнах или стенах для принудительной подачи воздуха. Эта система имеет ряд недостатков: воздух не очищается, не осушается и не согревается. В канальных установках воздух подается в комнаты по вентиляционным каналам и предварительно фильтруется. Опционально можно установить канальные нагреватели, увлажнители и осушители.

Устройство приточной установки и принцип работы

Вентиляционная система — это конструктор, который состоит из ключевых элементов. Ниже рассмотрим из чего состоит приточная установка:

1. Вентилятор, без него не сможет работать ни одна система с механическим приводом. Даже самая простейшая. Достаточно проштробить отверстие в стене, вставить вентилятор, все загерметизировать и подключить в сети — и система будет работать.
2. Воздушный клапан, блокирует проникновение воздуха в систему, когда вентиляция выключена.
3. Фильтры, свежий воздух не значит чистый. Особенно в условиях мегаполиса. Пыль, грязь, выхлопные газы, насекомые и пыльца не должны попадать в помещение. С этой целью устанавливают фильтры.
4. Калориферы (нагреватели и охладители), если за окном -30 (или +30°C), то воздух сначала нужно подогреть или охладить. Иначе в здании будет очень некомфортно и увеличится расход электроэнергии на обогрев или охлаждение помещения. Ранее специалисты инженерной компании QWENT рассказывали для чего нужны калориферы и что это такое.
5. Шумоглушитель, вентиляторы работают громко, и вся система прилично шумит. Не обойтись без шумоглушителя.

Выше перечислены основные компоненты системы. Приточная вентиляция часто совмещается с вытяжной, которая выводит воздух из помещения. Агрегат, который одновременно загоняет и удаляет воздух, называется приточно-вытяжной установкой.

Дополнительные опции

Приточная вентиляционная установка дополнительно оснащается следующими блоками:

1. Канальные нагреватели обеспечивают нагрев воздуха во время его движения по каналу. Приборы разделяют по принципу передачи энергии на электрические (питаются от сети) и водяные (в качестве теплоносителя используется вода).
2. Водяные и фреоновые охладители служат для охлаждения воздушного потока. Во фреоновом канальном охладителе рабочим веществом является фреон. Водяные охладители предназначены как для охлаждения воздуха, так и для его осушки. Хладагент в такой системе – вода, иногда в нее могут добавлять гликоль.
3. Увлажнители и осушители поглощают избытки влаги или дополнительно увлажняют сухой воздух. Без этих приборов невозможен строгий контроль параметров воздухообмена.
4. Рециркуляция или повторное использование отработанного внутреннего воздуха экономит тепловую энергию в холодное время года.
5. Рекуперация — процесс «возврата тепла» из отработанного воздуха и подогрев приточного. Системы вентиляции воздуха с рекуператором востребованы в умеренном и холодном климате. Эффективны при большой разнице температур в помещении и на улице. Снижают энергопотребление отопительных приборов и экономят наши расходы.
6. Автоматическое управление системой позволяет контролировать скорость перемещения воздушных потоков, поддерживать оптимальные параметры микроклимата в соответствии с заданными значениями температуры и влажности. Защищает систему от сбоев и влияния человеческого фактора.

Оснащение приточной установки дополнительными модулями способно увеличить эффективность ее работы, но стоит дополнительных денег.

Типы приточных установок

Далее рассмотрим имеющиеся типа приточных вентиляционных установок подробно.

Наборные установки

Эти агрегаты собираются как конструктор. Детали могут быть разных производителей. Популярность этих устройств вызвана спросом на бюджетное оборудование. В инженерные компании часто обращаются заказчики с просьбой подобрать вариант подешевле. У инженера в этой ситуации один выход — собрать недорогие компоненты в работающую систему. Минус этой установки в ее ненадежности. Завтра может полететь один компонент, послезавтра другой, и никто не понесет ответственности. Ни один производитель не станет гарантировать работу всей системы, где есть лишь часть его компонентов. Проектировщики и монтажники теряют интерес к таким заказам после внесения оплаты и при возникновении сбоев не торопятся устранять причину. Выход один: обращаться к частным подрядчикам и ремонтировать по завышенному ценнику.

Преимущества наборных систем вентиляции:

• низкая цена;
• гибкость при подборе оборудования;
• простой монтаж.

Недостатки наборных систем вентиляции:

• отсутствие гарантий;
• частые отказы оборудования.

Моноблочные приточные установки

В моноблочной установке все функциональные узлы размещаются в звукоизолированном корпусе на этапе заводской сборки. Производитель дает гарантию на работу всего агрегата.

Моноблочная система стоит дороже наборной.

Преимущества моноблочных систем:

• производитель гарантирует качественную работу всей системы в целом, что исключает простои;
• экономия полезного пространства;
• быстрый монтаж, простота эксплуатации и обслуживания.

Недостатки моноблочных систем:

• стоимость выше наборных систем за аналогичные характеристики;
• систему сложно масштабировать.

Что добавляется к приточной установке

Далее рассмотрим перечень дополнительного оборудования, которым может доукомплектовываться приточная установка.

Воздуховоды

Как организовать равномерный воздухообмен в помещении? Недостаточно приточных и вытяжных установок. Нужны воздуховоды, по которым приходит чистый воздух и удаляется грязный. Вентканал — это труба с диффузором или вентиляционной решеткой, которые равномерно распределяют воздух по помещению. Напомним, что специалисты компании QWENT выполняют монтаж воздуховодов вентиляции под ключ.

Клапаны

Воздушные массы движутся по воздуховодам по закону минимального сопротивления. Основной поток уходит в то помещение, куда удобнее попасть. Задача же вентиляционной установки — распределять воздух равномерно. Чтобы регулировать подачу воздуха в помещения по существующим нормам, используется дроссель-клапан. Если система выключена, то попаданию воздуха в комнаты через вытяжку препятствует обратный клапан.

Система автоматики

Сложной системой нужно управлять: открывать и закрывать воздушный клапан при запуске, регулировать скорость вращения вентилятора, подогревать или охлаждать воздух до определенной температуры. С этой целью вентиляция оснащается системой автоматики. Для наборных агрегатов она устанавливается отдельно, а в моноблочных находится внутри корпуса. Все перечисленные выше компоненты представляют собой большую вентиляционную систему — приточную установку с набором дополнительных элементов. Устройства, которые работают как опции, расширяют функционал вентиляционной сети.

Бытовые приточные вентиляционные установки

Для небольшой квартиры достаточно бризера. Прибор стоит недорого, монтируется в стену. Современные модели оборудованы фильтрами и нагревателями. Для больших квартир, коттеджей и загородных домов проектируется и устанавливается канальная система вентиляции.

Приточные установки для коммерческих и производственных помещений

Для коммерческих и производственных помещений единого рецепта не существует. Оптимальное решение подбирается в соответствии с задачами бизнеса, требованиями СНиП и СП и бюджетом заказчика. На объектах можно увидеть моноблочные приточные установки, которые размещаются на крыше. Хороший пример: торговые центры. На небольших производствах и в сфере общепита зачастую используются наборные системы. Эти агрегаты отличаются по мощности, функционалам, габаритам и реализации.

Монтаж приточной вентиляционной установки

Существует несколько локаций и способов размещения приточных установок:

• на крыше — эту локацию выбирают при монтаже вентиляции в крупных торговых и бизнес-центрах, производственных помещениях, административных учреждения, спорткомплексах;
• на стенах — негабаритные агрегаты можно размещать на стене в техническом или подсобном помещении;
• на полу — приточные установки часто устанавливают на полу и в чердачных помещениях.

Места для размещения функциональных блоков продиктованы сложностью и габаритами системы, а также параметрами обслуживаемого помещения.

Этапы монтажа

Монтажные работы на объекте включают несколько этапов:

1. Установка вентиляционного оборудования, приточных, вытяжных установок.
2. Монтаж воздуховодов.
3. Монтаж комплектующих (вентиляционные решетки, система клапанов, нагревательные элементы, фильтры, диффузоры).

Для штатной работы сети собирают шкаф автоматики и управления. Оборудование позволяет запускать и останавливать работу сети, защищать от перегрузок и замыканий, отслеживать параметры микроклимата. После завершения работ по монтажу оборудования и воздуховодов специалисты выполняют подключение к электросети, пусконаладочные работы, вывоз строительного мусора. При необходимости проводится обучение персонала и ответственного сотрудника. Напомним, что компания QWENT осуществляет монтаж систем вентиляции различной сложности.

Как выбрать приточную установку

Самостоятельный выбор приточной установки чреват ошибками. Нужно досконально разбираться в теме бытового и промышленного вентилирования, знать, как организовать техническое решение, понимать принципы воздухообмена и не забыть о требованиях нормативных документов. Мы советуем обращаться в проектную организацию или в компанию, которая реализует системы вентиляции «под ключ».

Ответственный подрядчик предложит несколько вариантов реализации, составит проект, обоснует преимущества того или иного решения. Итоговая цена зависит от разных факторов, которые учитываются на этапе проектирования. Играет роль стоимость оборудования и комплектующих, сложность монтажа, логистика и квалификация персонала.

Вывод

Базовые знания о работе приточных вентиляционных установках помогут принять верное решение при выборе оборудования и подрядчика. Подкованность в этом вопросе убережет от типичных ошибок, неверных расчетов и дорогой реконструкции в будущем. Разобраться в вопросе не так сложно: читайте профильные ресурсы и общайтесь с техническими специалистами, которым доверяете. Помните: недобросовестным подрядчикам сложнее продать свои услуги подготовленным клиентам.

Оцените статью:

4.5

Оценок: 0

Автор статьи

Алексей Папченко

QWENT

Руководитель технического отдела

Эксперт в области проектирования, монтажа и обслуживания систем вентиляции, кондиционирования и дымоудаления.

Комментарии

Вам могут быть полезны эти статьи

Канальный вентилятор: что это такое

Разберемся подробнее как работает канальный вентилятор, для чего нужен, как установить и подключить и сколько стоит.

Время чтения:7 минут

Проверка эффективности вентиляции — образец акта

Эффективность вентиляции должна составлять не менее 10 воздухообменов в час.

Время чтения:5 минут

Что такое приточная вентиляция Приточная вентиляция — это система для подачи свежего воздуха в помещение.

Время чтения:6 минут

Остались вопросы? Свяжитесь с нами или оставьте заявку и наши менеджеры с радостью вас проконсультируют!

Заказать проектирование, монтаж и обслуживание инженерных систем можно по телефону +7 (495) 055-72-55, по адресу электронной почты order@ceds. ru, или просто оставьте заявку в форме ниже — мы вам перезвоним!

Что такое установка кондиционирования воздуха

Установка кондиционирования воздуха иногда обозначается аббревиатурой «AHU». Как следует из названия, вентиляционная установка — это часть оборудования, которое обрабатывает воздух. Его внутренняя структура очень проста. Вентиляционная установка (AHU) является сердцем центрального кондиционирования воздуха. Он собирает наружный воздух и воздух в помещении, удаляет пыль и другие частицы из собранного воздуха, регулирует температуру и влажность, а затем по воздуховодам подает в помещения комфортный и освежающий кондиционированный воздух.

Что такое вентиляционная установка?

Вкратце, установка кондиционирования воздуха — это огромный внутренний блок коммерческого оборудования для кондиционирования воздуха. Этот массивный «внутренний блок» устанавливается на крыше или вдоль внешней стены здания. Он производит холодный/теплый воздух и направляет его в помещения для охлаждения/обогрева. В отличие от обычных коммерческих кондиционеров, приточно-вытяжные установки обычно изготавливаются на заказ для индивидуальных зданий. Кроме того, вентиляционные установки могут быть изготовлены по индивидуальному заказу путем установки внутреннего фильтра, увлажнителя и других устройств для контроля температуры, влажности, воздушного потока и чистоты воздуха.

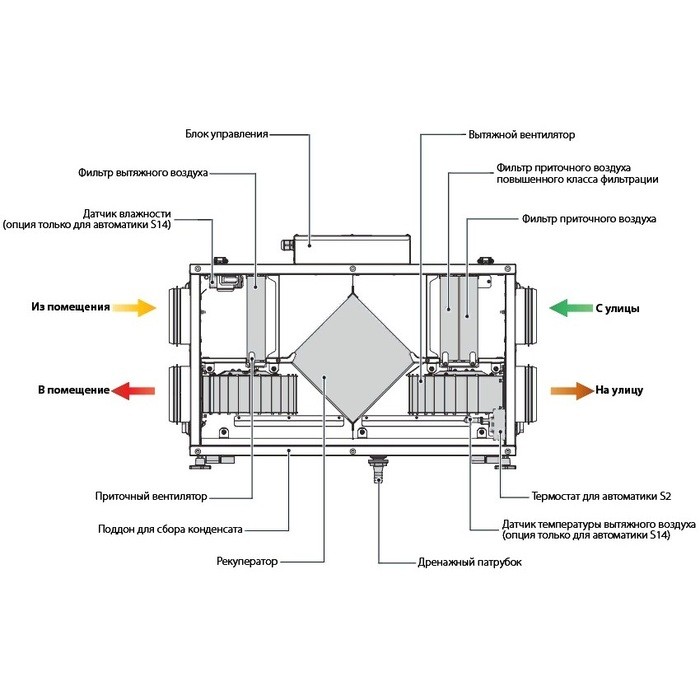

Механизм приточно-вытяжной установки

Вентиляционная установка обычно содержит в своем корпусе фильтр, увлажнитель, воздуходувки (вентиляторы) и теплообменник (ребра). Там вообще нет сложного механизма. Система очень проста.

Центральное кондиционирование

Чтобы правильно понять функцию вентиляционной установки (AHU), необходимо понять концепцию центрального кондиционирования воздуха.
Центральное кондиционирование воздуха относится к системе, в которой используется оборудование источника тепла, установленное в одном месте в здании, для подачи охлажденной/нагретой воды в вентиляционную установку для использования в охлаждении/обогреве помещений. Для сравнения, система, требующая распределенной установки нескольких источников тепла, например, по одному на каждом этаже или в каждой зоне, называется «индивидуальным кондиционированием воздуха».

Механизм центрального кондиционирования

Центральное кондиционирование воздуха использует комбинацию оборудования источника тепла (холодильная машина, котел и т. д.) и оборудования для кондиционирования воздуха (приточно-вытяжная установка, фанкойл) для охлаждения и обогрева. Поскольку все источники тепла устанавливаются в одном месте в здании, а охлажденная/нагретая вода направляется в блоки кондиционирования воздуха для охлаждения/обогрева помещений, центральное кондиционирование также называют централизованным кондиционированием. Центральные системы кондиционирования воздуха устанавливаются и используются обычно в крупных зданиях и сооружениях.

Преимущества центрального кондиционирования

Центральное кондиционирование воздуха имеет ряд преимуществ. Например, он позволяет гибко выбирать места установки чиллеров и вентиляционных установок (AHU), а также гибко проектировать маршруты водопровода. Центральное кондиционирование накладывает минимальные ограничения на трубопроводы охлажденной/нагретой воды и расстояние подачи воздуха по воздуховодам. Например, когда центральная система кондиционирования воздуха работает в режиме охлаждения, чиллер производит охлажденную воду, а установка обработки воздуха (AHU) направляет охлажденную воду в змеевик холодной воды, который обменивается теплом между водой и воздухом. Затем холодный воздух направляется вентиляторами по воздуховодам. Таким образом, в зависимости от комбинации оборудования и устройств или конструкции системы центральное кондиционирование воздуха может эффективно обогревать или охлаждать большие помещения и помещения. Кроме того, поскольку используются большие водяные насосы и вентиляторы для нагнетания воздуха, нет необходимости беспокоиться о верхних пределах перепада высот труб хладагента, длины труб, расхода воздуха или статического давления, в отличие от кондиционеров с непосредственным охлаждением.

Функция приточно-вытяжной установки

Давайте посмотрим, какие функции выполняют приточно-вытяжные установки в системе центрального кондиционирования. Как упоминалось ранее, блок обработки воздуха — это огромный внутренний блок коммерческого кондиционирования воздуха. Этот огромный «внутренний блок» установлен снаружи. Он производит, направляет и циркулирует охлажденный или нагретый воздух в помещения через воздуховоды. Приточно-вытяжные установки обычно изготавливаются на заказ. Они также настраиваются в соответствии с приложениями и характеристиками здания.
Приточно-вытяжные установки широко используются в крупных объектах, посещаемых большим количеством людей, таких как театры и торговые центры. Одна из причин этого заключается в том, что на крупных объектах, посещаемых людьми, соблюдаются строгие правила, касающиеся удаления углекислого газа и чистоты воздуха. На крупном объекте необходимо пропускать большое количество воздуха в здание и использовать множество вентиляторов для циркуляции воздуха. Поскольку вентиляционные установки подают наружный воздух в помещения, они могут уменьшить количество необходимых вентиляторов.
Установки обработки воздуха также используются на фабриках и других рабочих местах, где обрабатываются горючие газы. В местах, где работают с горючими газами, искры, создаваемые электрическим устройством, могут вызвать взрыв. Поэтому в таких местах используют взрывозащищенное оборудование или приточно-вытяжные установки.

Механизм и способ кондиционирования воздуха приточно-вытяжной установки

В предыдущем разделе вентиляционная установка была описана как огромный внутренний блок, но сами по себе вентиляционные установки не могут охлаждать или нагревать помещения. Для них требуются различные устройства, такие как оборудование источника тепла, выполняющее функцию наружного блока. Наружные блоки коммерческого кондиционирования воздуха (VRF), чиллеры или градирни используются для подачи охлажденной/нагретой воды в вентиляционные установки для кондиционирования воздуха.
Внутри вентиляционной установки находятся змеевик горячей/холодной воды, змеевик повторного нагрева, увлажнитель, воздушный фильтр, вентиляторы и другие элементы. Приточно-вытяжные установки устанавливаются в специально отведенных машинных залах. Поскольку все внутренние устройства унифицированы и интегрированы в вентиляционную установку, техническое обслуживание и проверка выполняются легко.
В вентиляционных установках используется чиллер или VRF в качестве источника тепла и осуществляется обмен тепла между охлажденной/нагретой водой или хладагентом и воздухом для регулирования температуры воздуха. Таким образом, вентиляционные установки обеспечивают превосходную эксплуатационную гибкость. Например, в зданиях среднего/большого размера можно установить комбинацию чиллеров и кондиционеров, а в зданиях малого/среднего размера можно использовать комбинацию VRF и кондиционеров.

Преимущества приточно-вытяжных установок

Одним из преимуществ вентиляционных установок является то, что их можно устанавливать вместе в одном месте снаружи. Обычные наружные блоки коммерческого кондиционирования воздуха устанавливаются на крышах или вдоль внешних стен зданий, а внутренние блоки должны устанавливаться индивидуально в комнатах. Кроме того, необходимо проводить техническое обслуживание каждого внутреннего блока, установленного в помещении, а это требует затрат и времени. Для сравнения, вентиляционные установки можно сгруппировать и установить вместе в одном месте снаружи, чтобы техническое обслуживание можно было выполнять в одном месте.

Недостатки приточно-вытяжных установок

Приточно-вытяжные установки имеют и недостатки. Если вентиляционная установка выйдет из строя, весь объект потеряет функцию кондиционирования воздуха. Следовательно, необходимо установить более одной вентиляционной установки для обеспечения резерва.

Отличия приточно-вытяжной установки от обычного коммерческого кондиционера

Основное различие между блоком обработки воздуха и обычным кондиционером заключается в том, что блок обработки воздуха производит холодный/теплый воздух в одном месте и направляет этот воздух в несколько комнат, в то время как обычный коммерческий кондиционер использует отдельные внутренние блоки, установленные в помещения для производства холодного/теплого воздуха, как указано в предыдущем разделе. Еще одно отличие состоит в том, что вентиляционная установка охлаждает/нагревает воздух, поступающий снаружи, и направляет его в помещения, в то время как обычный коммерческий кондиционер забирает воздух в помещении, охлаждает/нагревает этот воздух и выпускает холодный/теплый воздух в помещение. комната.

Различия между приточно-вытяжной установкой и фанкойлом

Приточно-вытяжные установки устанавливаются для охлаждения/обогрева всего здания, а фанкойлы используются для охлаждения/обогрева отдельных помещений. Для фанкойлов также требуется теплоноситель. Как правило, теплоносителем для фанкойлов служит нагретая/охлажденная вода. Вода, нагретая или охлажденная в другом месте, направляется в фанкойл для подачи теплого/холодного воздуха в помещения.

Техническое обслуживание вентиляционной установки

Вентиляционная установка состоит из фильтра, увлажнителя, воздуходувок (вентиляторов) и теплообменника (ребер). Некоторые вентиляционные установки достаточно велики, чтобы в них мог войти человек, поэтому инженеры иногда заходят в вентиляционные установки для обслуживания. В вентиляционную установку можно установить воздушный фильтр различных типов, от фильтра грубой очистки до фильтра тонкой очистки, называемого фильтром HEPA. Однако, поскольку фильтр покрывается пылью, его необходимо очищать с помощью пылесоса или чистящих средств. Увлажнитель прилипает к хлору, поэтому используются химические вещества, чтобы облегчить отделение прилипшего хлора перед очисткой. Вентиляторы также собирают пыль. Химические вещества используются для очистки и удаления стойких загрязнений с вентиляторов. Во время охлаждения некоторые секции теплообменника покрываются конденсатом, что может способствовать росту грибка.

Поэтому теплообменник необходимо очищать химическими средствами. Техническое обслуживание проводится весной или осенью, когда кондиционеры не используются.

Вентиляционная установка (AHU) — понимание вашего HVAC

16 февраля 2022 г. · 3 min read

Вентиляционная установка , или AHU, представляет собой оборудование HVAC, предназначенное для регулирования и циркуляции воздуха в помещении. Обработчики воздуха обычно подключаются к системе вентиляции воздуховодов. Эта система распределяет кондиционированный воздух по всему зданию и возвращает его обратно в установку.

Вентиляционная установка смешивает теплый наружный и холодный воздух в помещении, охлаждает его с помощью испарителя и циркулирует по воздуховодам.

Производительность кондиционера обычно измеряется объемом воздуха, который он кондиционирует и распределяет. Вы рассчитываете это измерение в объемных единицах, известных как CFM (кубические футы в минуту).

Допустим, у вас есть помещение размером 10 футов x 10 футов x 10 футов = 1000 футов³ и вентиляционная установка мощностью 500 кубических футов в минуту. В этом сценарии потребуется две минуты, чтобы старый воздух в помещении полностью заменился свежим кондиционированным воздухом из кондиционера.

Узнайте, как DivcoWest сократила потребление энергии на 55% и сэкономила 270 долларов в день на счетах за электроэнергию.

Вентиляционная установка обычно представляет собой большую металлическую коробку, содержащую ограниченный набор компонентов холодильного цикла. Обработчики воздуха содержат один из двух охлаждающих элементов: охлажденную воду или хладагент.

Что делать, если у вас необычное помещение? Небо — это предел, когда дело доходит до проектирования вентиляционной установки. Если стандартная вентиляционная установка не подходит для применения, вы можете спроектировать индивидуальную вентиляционную установку, которая соответствует ограничениям по пространству и производительности. Такие настройки могут повлиять на размер вентиляционной установки и ее внутренних компонентов. Индивидуальные воздухообрабатывающие агрегаты могут стоить в два раза дороже, чем стандартные устройства, но, как правило, они требуются только для определенных областей применения, таких как хирургические кабинеты или химические лаборатории.

Как работает вентиляционная установка

Вентиляционная установка без смесительной камеры или нагревательного элемента.

Сначала воздух возвращается из вентилируемого помещения, проходя по воздуховоду обратно в приточно-вытяжную установку. Здесь возвратный воздух обычно подается в смесительную камеру и смешивается с более теплым, вентилируемым наружным воздухом. Однако не все кондиционеры используют свежий наружный воздух. Многие просто рециркулируют холодный воздух, присутствующий в помещении.

В зависимости от здания, вы можете застрять, оплачивая счет на миллионы долларов за ремонт ОВК, прежде чем здание можно будет заселить. Избегайте дорогостоящих сюрпризов после продажи с помощью этого контрольного списка должной осмотрительности HVAC.

Воздух проходит через стойку с воздушными фильтрами. Затем он проходит через охлаждающий змеевик испарителя , который содержит холодную воду или хладагент для кондиционирования воздуха. Наконец, воздуходувка проталкивает его через воздуховод и по всему пространству. Иногда сразу после змеевика испарителя устанавливают небольшой нагревательный элемент , чтобы контролировать влажность воздуха перед тем, как он попадет в помещение.
