Ливневая канализация, или Как организовать поверхностный водоотвод на участке?

С крыши среднего загородного дома в год стекает до 100 кубометров дождевой воды. Если предоставить ее самой себе, участок может попросту затопить. Чтобы не допустить локального катаклизма, нужна система поверхностного водоотвода, или, говоря проще, ливневка

Задача ливневой канализации — собирать дождевую воду и отводить ее за пределы участка. Обустроить такой водосток, конечно же, непросто, но он гарантирует, что во время затяжных дождей участок не превратится в болото. И лучше установить ливневку и забыть о проблеме раз и навсегда, чем каждый год поправлять размытые грядки, осушать затопленный подвал, и, что особенно плохо, рисковать фундаментом дома, который во время паводков может серьезно пострадать.

Дренажные лотки и дождеприемники устанавливают при въезде на участок, по периметру площадок, вдоль дорожек, а также под водосточными трубами дома. От них прокладывают трубы или дрены, которые выводят в дренажный колодец, стоящий в нижней точке участка, и уже от колодца дождевую и сточную воду отводят за пределы участка. Очевидно, что система действует по принципу самотека и не предполагает использование насосов и других принудительных механизмов. Рассмотрим ее подробно.

Открытая система

В самом простом и дешевом варианте ливневка представляет собой систему лотков, немного заглубленных в грунт. Обычно такие водоотводы прокладывают вдоль мощеных садовых дорожек и площадок.

Многие годы рынок предлагал только бетонные желоба. Они прочны, долговечны и доступны по цене, но отличаются большим весом, что затрудняет транспортировку и монтаж. Кроме того, у изделий такого рода небольшой выбор размеров.

Полимербетонный желоб

Сегодня существуют изделия из полимербетона, которые намного легче, и при этом обладают немалой прочностью. Средний срок их службы составляет три десятилетия. Но цена выше, чем у бетонных образцов.

А наибольшей популярностью у владельцев загородных участков пользуются лотки из пластика. Их преимущества — малый вес и большой выбор типоразмеров. Недостаток — относительная хрупкость.

Для защиты лотков от засорения лотки закрывают решеткой. Здесь тоже есть несколько вариантов на выбор — чугун, сталь и алюминий. Чугунные решетки прочны, долговечны, но не очень-то презентабельны. Стальные прекрасно выглядят, но очень быстро ржавеют. Алюминиевые не подвержены коррозии и отличаются хорошим дизайном, но при этом стоят дороже вышеперечисленных.

Планируя магистрали для стока дождевой воды, желательно выбирать самый короткий путь от дома до нижней границы участка

Схема установки бетонного лотка в открытой системе

А теперь несколько слов о монтаже. Разумеется, просто положить лотки на землю — не самая хорошая идея, ведь через несколько месяцев они неизбежно разъедутся в разные стороны. Необходимо сделать подготовленное основание: вырыть траншею чуть больше высоты лотка, утрамбовать дно и насыпать песчано-гравийную подушку высотой около 10 см. Уложенный таким образом лоток должен стоять вровень или чуть ниже покрытия дорожки или площадки. Стыки между модулями заделывают герметиками, устойчивыми к влаге и низким температурам. Обычно производители дренажных систем дают подробные рекомендации по выбору таких составов.

Если система подключается к централизованной канализации, необходимо предусмотреть пескоуловитель или дождеприемник — прямоугольная или квадратная емкость с крышкой, имеющая входное (система водоотвода) и выходное (канализация) отверстия. В нем оседает весь поступающий с водой мусор, песок, а потому дождеприемники следует устанавливать в самой нижней точке системы поверхностного водоотвода. Что касается последовательности работ, то сначала устанавливают пескоуловитель и уже от него начинают делать разметку для прокладки дренажных каналов.

Закрытая система

Открытая система довольно проста в монтаже и обходится относительно недорого, но она отнимает у участка драгоценную полезную площадь, да и эффективность ее не бесспорна. Если зарядят долгие сильные дожди (что в нашем климате, увы, не редкость) лотки переполнятся и вода польется через край. Но с закрытой системой такого можно не опасаться. Хотя установить ее будет намного труднее.

Важно! Если на участке проложена система для отвода грунтовых дренажных вод, ее нельзя объединять с дождевой. Ливневый водосток должен стоять выше

Схема закрытой ливневой канализации

Итак, закрытая система предполагает, что вода из водосточной системы попадает в дождеприемники, откуда по дренам, проложенным под землей, попадает в дренажный колодец. Разумеется, это лишь обобщенное описание. Рассмотрим все в деталях.

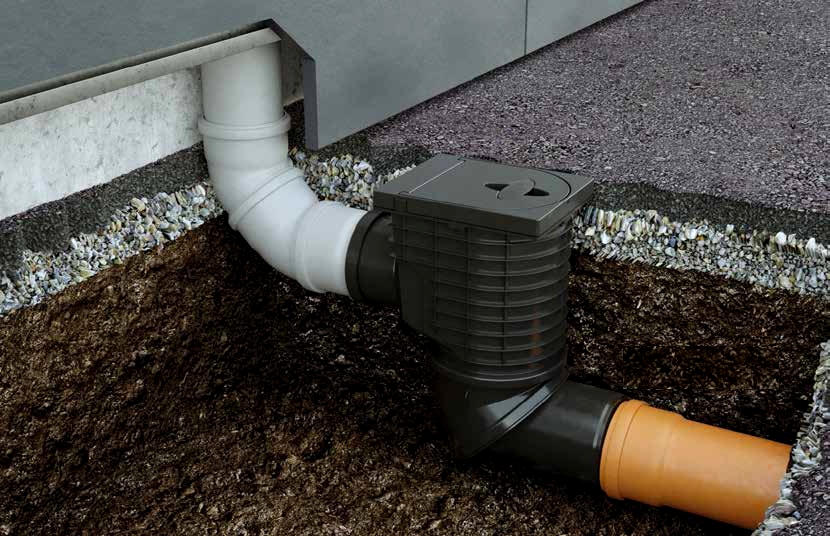

Из водосточных труб, стоящих на фасадах дома, вода попадает в так называемые дождеприемники. Это небольшие емкости, закрытые решеткой, которые, как правило, оснащены фильтрами. Это нужно, чтобы листья, песок и прочее не загрязняли дренажные трубы.

Трубы (дрены) — основной элемент системы. Они могут быть выполнены из керамики, асбестоцемента, и пластика. Керамические прочны, долговечны, но дороги. Асбестоцементные напротив, дешевы, но недостаточно прочны. Разумнее всего выбрать пластиковые изделия. Полиэтиленовые изделия отличаются высокой устойчивостью к холоду, а выполненные из ПВХ хороши гладкой внутренней поверхностью, на которой не оседает ил.

Разумеется, диаметр трубы должен быть соразмерен объему отводимой воды. Минимальный диаметр дрены составляет 110 мм, но если у дома большая площадь крыши, разумно будет выбрать изделие порядка Ø 150 мм.

Трубы прокладывают с уклоном 1-2 см на метр погонный в сторону излива. Желательно, что на магистрали было как можно меньше изгибов

В местах изгибов и соединений труб устанавливают ревизионные колодцы. Они необходимы, чтобы можно было проверить стратегически важные узлы магистрали и быстро устранить возможные повреждения. Шахта колодца может быть выполнена из пластика или асбестоцемента. Выбор материала в данном случае не имеет принципиального значения. Разумеется, колодец должен быть накрыт крышкой. Обычно ее окрашивают в зеленый цвет, чтобы она не бросалась в глаза.

Люк ревизионного колодца можно поставить ниже уровня земли, засыпать слоем плодородной почвы толщиной 15-20 см, и сделать небольшую клумбу

Схема с двумя водоприемными колодцами и бетонным коллектором, из которого вода уходит в грунт

И наконец, коллектор — емкость для сбора дождевой воды. Обычно это конструкция из бетонных колец. Если собранную воду планируется использовать для технических нужд (более чем разумное решение) необходимо бетонное же дно. Если же участок не нуждается в дополнительной влаге, дно оставляют открытым, и она уходит в грунт, либо же от колодца прокладывают трубу, по которой воду выводят за пределы участка.

Есть также пластиковые колодцы — изделия из ПВХ, которые, в отличие от бетонных, могут похвастать абсолютной герметичностью. Но их прочность и морозоустойчивость значительно ниже.

Стоит отметить и специальные дренажные емкости, предназначенные именно для сброса воды в грунт. Это пластиковые емкости с мелкими отверстиями, через которые постепенно просачивается влага. К сожалению, такие изделия можно использовать только на песчаных грунтах. В глине от них толку мало.

Из коллектора вода может уходить по трубам в сточную канаву. Но направлять ее в септик ни в коем случае нельзя. Если переполнить его водой (что случится при первом же ливне) септик просто парализует, что может привести к самым плачевным последствиям.

В завершении темы отметим, что при проектировании дренажной системы нужно учитывать размеры дома, рельефы участка, особенности климата, тип грунта и множество других переменных. Но все не так страшно, как кажется на первый взгляд. Как правило, компании, продающие трубы, лотки и прочие компоненты водоотвода, готовы предложить помощь в этом вопросе.

Секреты ливневки — Реальное время

Недвижимость

00:00, 11. 04.2022 Сюжет: Дом в фокусе

Как устроена ливневая канализация и как ее правильно сделать

Ливневая канализация — часть системы отведения ненужной влаги с участка). Без нее в нашем климате не обойтись — в ее задачи входит защита фундамента от подмывания дождевой и талой водой. Подробностям ее обустройства и эксплуатации и посвятим нашу сегодняшнюю статью.

Что такое ливневая канализация и какая она бывает

Ливневая канализация — это инженерная система, состоящая из различных деталей и компонентов. Ее цель — собирать и уводить с участка в специально предназначенное место дождевую влагу и талую воду. А если обустроить все по-умному, то ливневую воду можно аккумулировать в емкостях — а потом поливать ею грядки или деревья. Особенно создание такого запаса актуально для тех участков, где по той или иной причине случаются перебои с водоснабжением. Но даже если у вас есть собственная скважина — дождевая вода мягче, а еще она определенно теплее, поэтому поливать ею растения предпочтительнее.

Впрочем, главная функция ливневки — защита фундамента от размывания, а участка — от луж. Причем если почва у вас песчаная — с застойными лужами на ровном участке вы вряд ли столкнетесь: вода быстро уйдет в грунт. А вот сушить глину от последствий дождя — удовольствие достаточно медитативное.

Чтобы обустроить ливневку для своего дома, ее для начала надо рассчитать. Есть нормативы, по которым это делается. Они носят рекомендательный характер, но ими удобно пользоваться при проектировании — ведь в них аккумулирован большой опыт и знания инженеров. Прежде всего это СП 32.1330.2018.

Фото: rozarii.ru

В индивидуальном домостроении используются два типа ливневой канализации.

Точечная ливневка — это несколько дождеприемников, которые ставятся под водостоки, и водоотводы (они бывают открытые или закрытые). Этот вид ливневки самый простой и самый распространенный.

Линейная ливневка гораздо сложнее: она уже ближе к дренажу, просто, в отличие от дренажных труб, здесь лотки или открытые каналы устанавливают не в толще почвы, а на уровне грунта. Это не самый массовый способ обустройства ливневой канализации.

Из чего состоит ливневка

В идеале домашняя точечная ливневая канализация состоит из следующих частей:

• дождеприемники — емкости, которые стоят под водосточной трубой;
• отводы, по которым вода перенаправляется к водоприемнику. Это могут быть трубы, проложенные под землей, а могут быть и бетонные или полимерные лотки с решетками, установленные поверх грунта. «На живую нитку» временную ливневку можно сделать даже просто в виде канав, прокопанных в грунте. Просто не забываем о том, что вода должна самостоятельно стекать к приемникам — а значит, трубы надо прокладывать под уклоном в сторону места разгрузки.
• пригодятся фильтрационные устройства или пескоуловители — их задача удерживать на себе мусор (траву, частицы почвы и т. д.), чтобы защитить систему от загрязнения.

Если вы хотите линейную ливневку, то можно сначала смонтировать точечную, а потом добавить к дождеприемникам открытые лотки. Их устанавливают: вдоль отмостки дома, садовых дорожек, в зоне парковки и там, где на участке скапливается вода.

Фото: vozduhvoda.ru

Трубы для ливневой канализации

Если площадь крыши, с которой собирается вода, велика, а грунт на участке плотный и глинистый, то в нашем регионе есть смысл озаботиться все-таки подземными отводами. А вот для песчаных почв, которые быстро и хорошо просушиваются, вполне достаточно будет открытых каналов. Тем более что тропические дожди в нашем климате не выпадают.

Но если вы решили сделать подземные отводы ливневой канализации, вам понадобится проложить полимерные трубы от каждого дождеприемника. Они могут быть, например, гофрированные двухслойные, причем не перепутайте: речь идет не о монтажных трубах для электрокабеля, а именно специализированные для ливневки — у них подходящий класс жесткости. Еще один вариант — канализационные трубы, точно такие же, которыми вы выводите канализацию из дома в коллектор или в септик. В нашем климате для среднестатистического особняка достаточно трубы диаметром 110 мм.

Что из труб выбрать — зависит от вас. Но специалисты говорят, гофрированная удобнее, да и фитингов при монтаже уйдет меньше.

Несколько советов

Главное, о чем нельзя забывать — уклон при прокладке каналов как подземных, так и открытых. Это вообще ключевой принцип работы ливневой канализации, потому что он обусловлен законами физики. По прямо проложенной трубе ничего никуда не потечет, а тихо изольется верхом прямо на землю (в случае открытой системы). В вышеприведенном СП написано, что при трубе диаметром в 110 мм уклон должен быть 2 см на каждый погонный метр трубы.

А если у вас подземные отводы — обязательно надо сделать поворотные колодцы (или хотя бы дождеприемники на поворотах). Это нужно на период пиковых нагрузок, чтобы замедляющаяся на поворотах вода не скапливалась и не разорвала трубу.

Насколько глубоко убирать отводы для ливневки — каждый решает сам для себя. Если мы говорим о точечной системе, то отводы укладываются ниже уровня отмостки. В среднем глубина заложения отводов для ливневки — 30—50 см. Если поверх отводной магистрали у вас растет, например, цветочная куртинка, будьте осторожны при ее обработке, чтобы не повредить трубу.

Фото: vodoprovodnaya.ru

Трубопровод укладывается прямо на грунт в большинстве случаев. Но если грунт пучинистый, есть смысл подсыпать на дно траншеи щебень, чтобы снизить воздействие движения пластов земли на трубу.

А вот под дождеприемники стоит залить бетонное основание на щебень, чтобы они были хорошо зафиксированы.

Как ухаживать за домашней ливневкой

Пропускная способность ливневой канализации прямо зависит не только от того, как замечательно она спроектирована и проложена, но и от того, как за ней ухаживают. Просто система «положил — и забыл» чревата осложнениями. Так что вот несколько правил обслуживания вашей ливневки:

• закройте решетками дождеприемники, лотки и открытые водоводы. Иначе система быстро забьется крупным мусором — ветками, листьями, другими нежелательными элементами, которые придется потом искать по всей трубе и вынимать вручную;
• проверяйте приемники и поворотные колодцы после сильных дождей и когда пройдет весенний паводок, убирайте из них мусор при необходимости;
• примерно раз в пару-тройку лет устраивайте генеральную уборку ливневки от мусора и ила, вплоть до промывания сильной струей из шланга.

Людмила Губаева

Недвижимость Татарстан

Что такое ливневая канализация?

Последнее обновление: 31 октября 2017 г.

Что означает ливневая канализация?

Ливневая канализация представляет собой канал или трубу, используемую для отвода дождевой воды. Этот термин может использоваться для стоков в доме или на предприятиях, а также для труб, которые являются частью городской дренажной системы. Бестраншейное строительство является эффективным методом устройства, ремонта или очистки ливневых стоков.

Ливневая канализация обычно называется ливневой канализацией, канализацией поверхностных вод или ливневой канализацией.

Реклама

Trenchlesspedia объясняет ливневую канализацию

Ливневая вода должна управляться должным образом, чтобы избежать подпора воды, затопления кварталов и повреждения машин и домов. Ливневые стоки на частной территории собирают воду из ливневых желобов дома. Эта вода может быть направлена ​​в более крупную общегородскую систему ливневой канализации. Уличные желоба направляют дождевую воду в ливневые стоки через определенные промежутки времени вдоль сторон улиц, чуть ниже линии тротуара.

Проблемы возникают, когда ливневые стоки забиваются где-то по пути или когда количество дождя просто переполняет систему. Мусор может легко заблокировать канал дождевой воды, в результате чего вода будет скапливаться и затапливать участки за ним.

Ливневые стоки обычно используют гравитацию для сбора и перемещения дождевой воды. Вода движется во все более крупные трубы в системе, и перелив может быть направлен в ручьи или реки. Технология ливневой канализации не нова; древние цивилизации использовали стоки для направления потока воды. В прошлые десятилетия в городах часто использовали комбинированные коллекторы, чтобы сэкономить деньги. Бестраншейная конструкция используется как для прокладки и обслуживания ливневых и канализационных труб.

Связанный вопрос

Какое оборудование улучшило управление сточными водами?

Реклама

Синонимы

Слив поверхностных и ливневых вод

Поделись этим термином

Связанные термины

• Ливневая канализация
• Ливневая вода
• Бестраншейное строительство
• Канализационная труба
• Комбинированная канализационная система

• Перелив комбинированной канализации
• Катастрофический ливень
• Канализационная сеть
• Здание ливневой канализации

Связанное Чтение

• 4 Распространенные причины бестраншейной реабилитации в вашем районе
• Сложный мир канализационных сетей
• Оборудование для управления сточными водами в бестраншейной технологии
• Полускамейка против. Полная скамья: основные различия между распространенными методами скамьи
• Подробный обзор эффективных бестраншейных методов обезвоживания
• Бестраншейный ремонт и очистка канализации 101

Теги

ВодаРемонт канализацииБетраншейное строительство

Актуальные статьи

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Микротоннелирование против. Горизонтально-направленное бурение: понимание различий между этими ключевыми бестраншейными методами

Ливневая дренажная система | Общественные работы и экологические службы

Что такое система ливневой канализации?

• Это сеть сооружений, каналов и подземных труб , по которым ливневая (дождевая) вода поступает в пруды, озера, ручьи и реки. Сеть состоит из общедоступных и частных систем.
• Это неотъемлемая часть системы управления ливневыми стоками в округе, предназначенная для контроля количества, качества, времени и распределения ливневых стоков. Все ливневые воды в округе в конечном итоге стекают в реки Оккокуан и Потомак и в Чесапикский залив.
• Не является частью системы сточных вод (бытовой канализации), по которой вода и отходы из канализации (раковины, ванны, душевые и т. д.) и туалетов поступают на очистные сооружения для очистки и фильтрации. Ливневая вода не поступает на очистные сооружения.

Где я могу увидеть общедоступную систему?

Вы можете увидеть наземные части системы, в том числе:

• придорожные кюветы
• придорожные бордюры
• дворовые входы
• каналов: трава, бетон, камень (каменная наброска) и немного асфальта
• отводы труб (отверстия для труб)

Кто обслуживает дренажную систему?

Округ обслуживает общественную систему ливневой канализации, расположенную в специально отведенных сервитутах для ливневой канализации. Департамент транспорта Вирджинии обслуживает системы защиты от ливневых дождей на улицах общего пользования. Штормовые системы на земле, принадлежащей другим государственным органам, таким как Управление парков округа Фэрфакс, государственные школы округа Фэрфакс и федеральное правительство, обслуживаются этими организациями. Существует также множество частных систем, ответственность за которые несут владельцы частной собственности, в том числе водопропускные трубы и мосты, пересекающие общественные дренажные системы.

Кто поддерживает сервитут?

Округ отвечает за техническое обслуживание общественной дренажной системы и конструкций в пределах ливневой канализации, чтобы обеспечить надлежащее функционирование системы.

Владельцы собственности несут ответственность за:

• текущее обслуживание территории, такое как скашивание травы и вывоз мусора/мусора. может блокировать поток воды;
• деревьев, кустарников и другой растительности в пределах сервитутов;
• проезды и связанные с ними водопропускные трубы или мосты;
• ограждений, которые допускаются в сервитутах, если они не блокируют поток ливневых стоков.

Куда звонить по поводу…

Обслуживание ливневых стоков:

• Для обслуживания окружных ливневых стоков, помощи в определении того, кто обслуживает ливневые стоки, и ответов на вопросы о сервитутах ливневых стоков используйте отчет о проблеме ливневых стоков Сформируйте или позвоните в Отдел технического обслуживания и управления ливневыми стоками по телефону
  703-877-2800, телетайп 711 .

  Отправить онлайн-форму

• По вопросам обслуживания систем в полосе отчуждения на улицах общего пользования (придорожные кюветы, бордюры, трубы под проезжей частью) обращайтесь в Департамент транспорта штата Вирджиния (VDOT) по телефону 1-800-367-7623, телетайп 711 . или используйте онлайн-форму запроса на работу. Водопропускные трубы (трубы под проезжей частью, соединяющие систему ливневой канализации с обеих сторон) не являются частью системы общественного пользования; они являются обязанностью владельца собственности.
• Частные дренажные системы (например, водопропускные трубы/мосты, водосточные трубы и т. д.) и грунтовые воды находятся в ведении владельца недвижимости. Дренаж, направленный из желобов, водосточных труб или других частных систем в соседние владения, является гражданским делом между владельцами имущества.

Наводнение:

• В экстренных случаях, угрожающих жизни, звоните по номеру 911 .
• Чтобы сообщить о ливневых наводнениях в обычное рабочее время (понедельник-пятница, с 7:30 до 16:00), позвоните в отдел технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп 711 .
• В случае чрезвычайных ситуаций, связанных с ливневыми наводнениями в нерабочее время, которые не представляют угрозы для жизни, звоните в круглосуточный Центр реагирования на неполадки по телефону 703-323-1211 , телетайп 711 и сообщайте, что вы сообщаете о чрезвычайной ситуации с ливневой канализацией.
• В случае затопления канализации звоните в круглосуточный Центр реагирования на неисправности по телефону 703-323-1211 , телетайп 711 .

Техническое обслуживание пруда для сбора ливневых стоков:

Чтобы сообщить о проблеме с прудом для сбора ливневых стоков, используйте номер 9.0161 Форма заявки на техническое обслуживание пруда для управления ливневыми стоками или позвоните в Отдел технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп: 711 .

Подать онлайн-форму

Поймы:

Как правило, техническое обслуживание в поймах проводится только при угрозе затопления домов.

Комары:

Для получения информации о наличии и возможном лечении комаров, пожалуйста, позвоните в Департамент здравоохранения округа Фэрфакс по номеру 9.0161 703-246-8931, телетайп 711 .

Частные вопросы дренажа и эрозии:

Частные вопросы дренажа и эрозии, а также проблемы грунтовых вод являются ответственностью владельца собственности. Дренаж, направленный из водосточных желобов, водосточных труб или других частных систем к соседним владениям, является гражданским делом между владельцами имущества. Подъездные пути и связанные с ними водопропускные трубы или мосты, пересекающие общественные дренажные системы (например, пересекающие канавы или ручьи), также являются обязанностями владельца собственности. Информацию или помощь можно получить в округе охраны почв и водных ресурсов Северной Вирджинии по телефону 9.0161 703-324-1460, телетайп 711 или по электронной почте. Окружной отдел технического обслуживания и управления ливневыми стоками ( 703-877-2800, телетайп 711 ) может предложить помощь в отношении причины проблемы и возможных решений; однако округ не может рекомендовать конкретного подрядчика или выполнять какие-либо работы за пределами сервитута округа.

Проекты по маркировке ливневых стоков:

Для получения информации о проведении проекта по маркировке ливневых стоков обращайтесь в Район сохранения почвы и воды Северной Вирджинии по телефону 9. 0161 703-324-1460, телетайп 711 .

Чем я могу помочь?

• Очищайте ливневые стоки от мусора и мусора. Не сгребайте и не сбрасывайте скошенную траву или листья в систему ливневой канализации.
• Обеспечьте легкий доступ к этому участку в случае необходимости ремонта или технического обслуживания.
• Не размещайте навесы или другие постоянные постройки на сервитуте или поверх дренажных сооружений.
• Применяйте пестициды и удобрения за несколько дней до прогнозируемого дождя; если нанести прямо перед дождем, большая часть просто смоется и попадет в ливневую канализацию. Также рассмотрите возможность сокращения количества приложений. Дополнительную полезную информацию см. в разделе «Советы по сохранению зеленого газона и чистоте Чесапикского залива» (PDF).
• Никогда не выбрасывайте отходы домашних животных, отработанное моторное масло, краску, химикаты или другие вещества в ливневую канализацию. Информацию о надлежащей утилизации опасных бытовых отходов можно получить в Программе обращения с твердыми отходами по телефону 703-324-5230, телетайп: 711 .
