Утеплитель для лоджии и балкона изнутри, утепление пола на балконе и лоджии своими руками

У жителей квартир с балконами и лоджиями есть возможность увеличить свою полезную площадь. И очевидно, что расширение пространства должно начаться с теплого остекления, а затем — утепления.

Высококачественной теплоизоляцией нужно обеспечить стены, пол и потолок лоджии.

Спешим разочаровать тех, кто считает, что для утепления балкона/лоджии достаточно энергоэффективных стеклопакетов и дополнительной батареи. Лоджия, а уж застекленный балкон тем более в любом жилом доме не рассчитаны на комфортные условия для человека в холодное время. Глубокой осенью, зимой и ранней весной там холодно.

Все эти неприятности устраняет отопление совместно с эффективным утеплителем, что обеспечит нормальную комнатную температуру воздуха в помещении балкона/лоджии и совмещенной с ним комнате или кухне в любое время года. Оптимальным выбором утеплителя будут высококачественные и эффективные теплоизоляционные плиты марки ПЕНОПЛЭКС КОМФОРТ

® из экструзионного пенополистирола.

Решение Пеноплэкс для утепления балкона и лоджии

ПЕНОПЛЭКС КОМФОРТ®

УТЕПЛИТЕЛЬ НАПЫЛЯЕМЫЙ ПЕНОПЛЭКС® FASTFIX®

ОЧИСТИТЕЛЬ PENOPLEX® FASTFIX®

Преимущества плит ПЕНОПЛЭКС КОМФОРТ

^® при утеплении лоджии:

Низкий коэффициент теплопроводности до 0,034 Вт/м•К — обеспечивает качественную теплозащиту даже при малой толщине. Нулевое водопоглощение — не допустит сырости, развития грибка и плесени.

Утепление балкона/лоджии изнутри высококачественным ПЕНОПЛЭКС КОМФОРТ^® под силу любому человеку, который не боится работы. Не стоит опасаться и неприятных последствий, которые порой одолевают нас в контакте с некоторыми стройматериалами. Плиты ПЕНОПЛЭКС

® экологичны и безопасны для здоровья. Они изготовляются из полистирола общего назначения, который также широко применяется и для производства пищевой и медицинской упаковки, детских игрушек, деталей холодильника.

ПЕНОПЛЭКС^® в своем составе не содержит мелкие волокна, пыль, фенолформальдегидные смолы, сажу,  шлаки. Поэтому работа с ПЕНОПЛЭКС^® не требует средств защиты органов дыхания и кожи. В его изготовлении не применяются фреоны.

Безопасность применения теплоизоляции ПЕНОПЛЭКС

® в квартире подтверждается заключением санитарно-эпидемиологической экспертизы.

С утеплением балкона/лоджии своими руками тем более справятся многие еще и потому, что ПЕНОПЛЭКС^® удобен в монтаже. У плит оптимальная геометрия — по всем сторонам имеются Г-образные кромки, что позволяет легко их состыковывать.

Как утеплить балкон/лоджию с помощью ПЕНОПЛЭКС КОМФОРТ

^® своими руками

Для утепления балкона/лоджии своими руками понадобятся следующие материалы:

• Теплоизоляция ПЕНОПЛЭКС КОМФОРТ^®. Необходимая толщина для совмещенной лоджии в центральных регионах России составляет 100 мм.

  Толщина может быть рассчитана с помощью нашего калькулятора.

• Влагостойкие гипсокартонные (ГКЛ) или гипсоволокнистые (ГВЛ) листы.

• Для устройства стяжки по плитам ПЕНОПЛЭКС^® требуется цементно-песчаная смесь с арматурной сеткой при «мокром» покрытии; или плитные материалы при «сухом» покрытии — два слоя плитных материалов, таких как ГВЛ, ЦСП, ОСП или фанера в перехлест стыков.

• Для создания пароизоляционного слоя часто используется фольгированная полиэтиленовая пленка.

• Полиуретановый клей ПЕНОПЛЭКС^®FASTFIX^®.

• Саморезы для крепления листов ГКЛ, ГВЛ к направляющим.

Схема утепления балкона/лоджии

1. Остекление балкона/лоджии
2. Стена балкона/лоджии
3. Теплоизоляция ПЕНОПЛЭКС КОМФОРТ®
4. Пароизоляция
5. Обрешетка
6. Финишная отделка стен (пластиковые панели или влагостойкий гипсокартон)
7. Крепежный элемент
8. Стяжка под финишную отделку пола
9. Финишная отделка пола
10. Пол балкона/лоджии.

Последовательность утепления лоджии с помощью ПЕНОПЛЭКС КОМФОРТ

^®

• Устанавливаются оконные блоки. Оптимальным средством герметизации швов будет монтажная пена ПЕНОПЛЭКС^®FASTFIX^®.

• Плиты ПЕНОПЛЭКС КОМФОРТ^® крепятся полиуретановым клеем ПЕНОПЛЭКС^®FASTFIX^®, которым также обрабатываются стыки между конструкциями./p>

• Крепится пароизоляция — фольгированная полиэтиленовая пленка — с помощью двухстороннего скотча. Пароизоляция ставится встык, при этом стык между полотнами и конструкциями проклеивается металлическим скотчем. /p>

• Монтируем пол балкона./p>

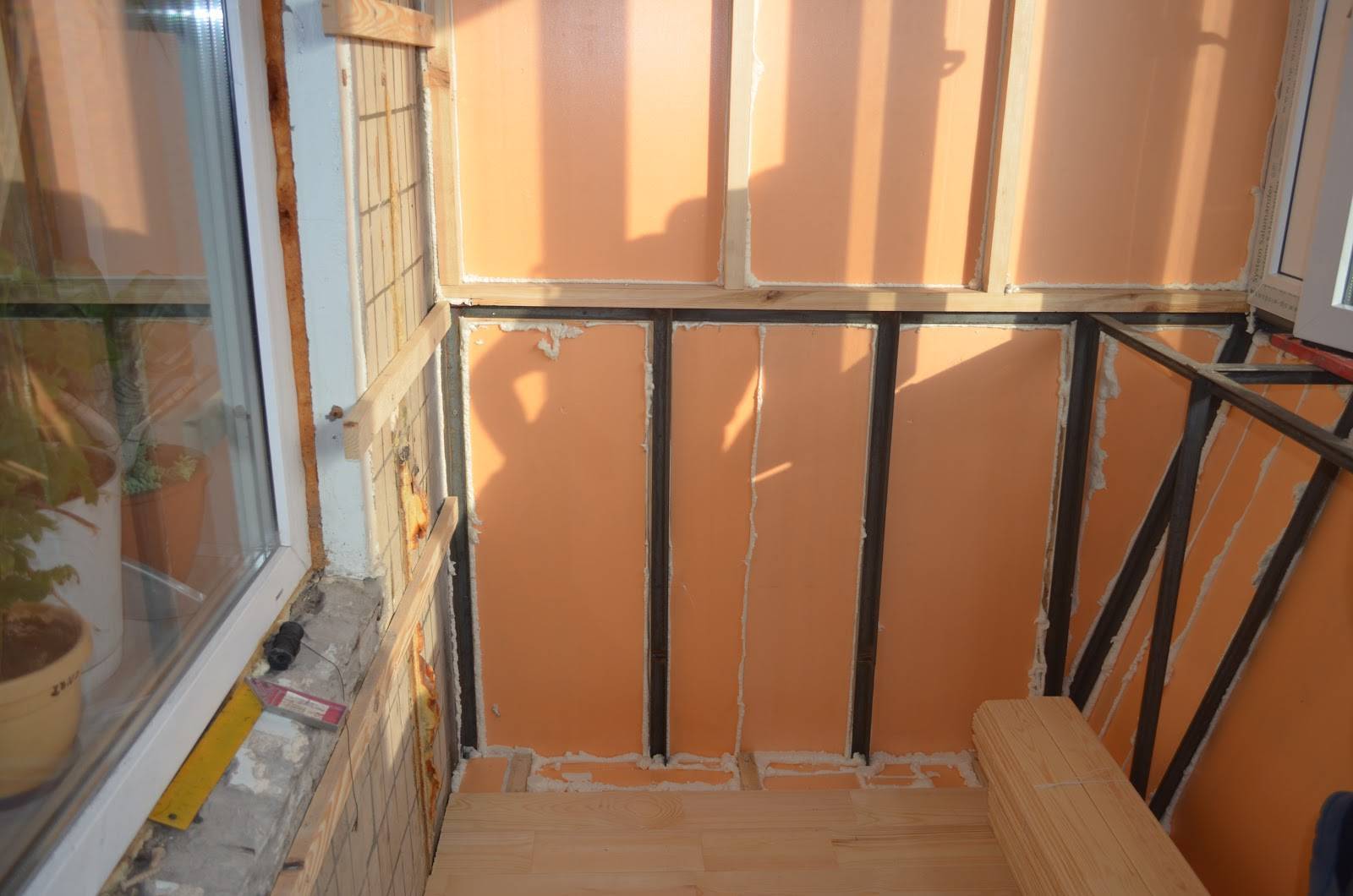

На фото — утепление лоджии плитами ПЕНОПЛЭКС^® в квартире актрисы Марины Дюжевой

На теплоизоляцию ПЕНОПЛЭКС

^® можно укладывать следующие основания:

— Цементно-песчаная стяжка (толщина 4 см). Между вертикальной стеной и стяжкой необходимо оставить температурный зазор 1 см. Для этого достаточно перед заливкой стяжки установить по периметру полосу из вспененного ПЭ толщиной 1 см. После затвердевания стяжки укладывается финишный отделочный слой.

— ЦПС стяжка с электрическим обогревом — по технологии устройства системы теплого пола.

— Сплошной настил из ГВЛ (гипсоволоконных листов) — устраивается в два слоя с обязательным перехлестом стыков.

• Обрешётка на стенах, потолке и парапете выполняется из сухих деревянных (обработанных антисептиком) реек и выставляется по вертикальному и горизонтальному уровням. Крепится непосредственно к бетону с помощью дюбелей и саморезов. Рейки могут быть размером 40х20 мм.
• К обрешётке крепится финишная отделка. Обычно это пластиковые панели шириной 25 см или влагостойкий гипсокартон. В случае использования гипсокартона требуются дополнительные отделочные работы, а именно: грунтование, шпаклёвка, обработка углов, выравнивание, наклейка обоев или покраска.
• На лоджии могут устанавливаться электрические обогреватели, освещение и т.д. Электрическая проводка монтируется до внутренней отделки в негорючих коробах.

Видео про утепление балкона

Утепление балконов и лоджий: обзор и сравнение материалов

• Главная
• Советы
• Утепление балконов и лоджий: обзор и сравнение материалов

0 0

18.07.2019

В борьбе за полезную площадь квартиры, балкон и лоджия отошли от своего первичного назначения быть подсобными помещениями. Они давно превратились в полноценные квадратные метры, которые обеспечивают дополнительное жилое пространство. И сделать их таковыми позволяет установка стеклопакетов и, конечно, утепление.

Существует достаточно много теплоизоляционных материалов, позволяющих быстро и качественно утеплить балкон своими руками. Главная конкурентная борьба, все же, ведется между тремя. Это:

• Обычный бесперессовой пенопласт ПСБ;
• Экструдированный пенополистирол XPS;
• Новый утеплитель ПИР или PIR-плиты.

Каждый из них имеет свои технологические и эксплуатационные особенности. Это и является главным ориентиром выбора того или иного утеплителя. Предлагаем вашему вниманию обзор самых популярных теплоизоляционных материалов для обустройства теплого и комфортного балкона или лоджии.

Пенопласт ПСБ: как выбрать для балкона

Пенопласт ПСБ — один из первых утеплителей, который начали использовать для утепления балконов и лоджий. По сути, он представляет собой полистирольные шарики с воздухом внутри, которые склеиваются между собой под небольшим давлением. В итоге получается плита с довольно хрупкой структурой, что ограничивает способ и место ее применения.

Лучшим образом пенопласт ПСБ подойдет для утепления лоджий или балконов снаружи. Это связанно не только с хрупкостью материала, но и с его увеличенной толщиной. Если утеплитель монтировать изнутри, то он «съедает» площадь, ради которой и проводится данное мероприятие.



Выбираем ПСБ пенопласт для утепления балкона

При выборе пенопласта для утепления жилых помещений (включая балконы и лоджии), обязательно стоит отдавать предпочтение плитам, в маркировке которых присутствует обозначение «С». Оно указывает на наличие в составе полистирола антипиренов. Эти добавки придают материалу свойства самозатухания. Хотя от пожара подобный состав не защитит, но и не сможет стать его первопричиной. А это главное.

Вторым критерием выбора является плотность. В маркировке она присутствует в виде цифирного обозначения и определяется в кг/м3. Обычно для балконов используются плиты плотностью 15-25 кг/м3. Чем больше плотность – тем ниже хрупкость плиты. Самые прочные плиты имеют плотность 35-50 кг/м3. Но и цена такого материла, соответственно, выше.

Толщина – важный параметр, исходя из которого и определяются теплоизоляционные свойства материала. Наиболее распространенный диапазон толщины пенопласта для утепления балкона – 20-50 мм. От толщины и плотности зависит и сфера применения той или иной плиты:

• Пенопласт ПСБ-С-15 20 мм — это экономичное решение для внутреннего утепления балконов по лагам, где в качестве ограждающей конструкции используется бетонная плита. Материал монтируется при помощи монтажного клея или специализированной пены с использованием пластиковых дюбелей. Допускается монтаж на потолках, где материал не отнимает много полезной площади.
• Пенопласт ПСБ-С-15 50 мм — используется для утепления балконов и лоджий снаружи. За счет повышенной толщины обеспечит хорошую теплоизоляции даже при тонких перегородках.
• Пенопласт ПСБ-С-25 Фасадный 50 мм — характеризуется высокой изолирующей способностью и прочностью. Его можно использовать для монтажа на балконах первых этажей с высоким риском механических влияний.

Как утепляют пенопластом ПСБ снаружи?

Инструкция наружного утепления балконов плитами ПСБ не отличается от проведения фасадной теплоизоляции. Плиты крепятся к основанию перекрытия на специализированный клей. Дополнительно фиксируется пластиковыми дюбелями с увеличенной шляпкой. Перед монтажом на минеральные поверхности обязательно проводится гидроизоляция, предотвращающая проникновение влаги в структуру основания.

Для защиты от механических нагрузок и других внешних факторов, пенопласт ПСБ-С нуждается в дополнительной отделке. В качестве отделки может использоваться декоративная штукатурка с предварительной гидроизоляцией. Более высокая эстетичность достигается за счет обшивки теплоизолятора виниловым или акриловым сайдингом.

Экструдированный пенополистирол для балконов и лоджий

Экструдированный пенополистирол – это тот же пенопласт, но изготовленный по другой технологии. Сырье подают через формовочный аппарат (экструдер), который уплотняет плиту. Таким образом достигается однородная плотная структура с повышенной механической прочностью. Плиты экструдированного полистирола легко выдерживают нагрузки от ходьбы и других механических влияний, практически не дают усадку.

Преимущества экструдированного полистирола выражаются в следующем:

• отличная изоляция даже при малых толщинах – 2-3 см.
• нулевая гигроскопичность;
• паронепроницаемость;
• простота монтажа.

Благодаря таким особенностям, материал пригоден для теплоизоляции помещений изнутри. Часто именно такое утепление балконов и лоджий под ключ выполняют мастера. Хотя простая технология монтажа позволяет сделать это своими руками.

Существует довольно много производителей XPS-полистирола. Несмотря на это, провести утепление балкона Пеноплексом или Tехнониколем можно одинаково хорошо, если материал был приобретен у надежного поставщика и имеет сертификаты, подтверждающие качество. Мы же рекомендуем использовать для теплоизоляции:

• ТЕХНОНИКОЛЬ CARBON ECO 1200х600х20 мм — для помещений с небольшой площадью. За счет малой толщины достигается качественное утепление стен без «съедания» площади. Данные плиты монтируется встык. Для более качественной теплоизоляции рекомендуется запенить место соединения.
• ТЕХНОНИКОЛЬ Техноплекс 1180х580х50 мм– это хороший выбор для утепления как стен, так и полов с потолками изнутри балкона. Увеличенная толщина позволяет усилить теплоизолирующий эффект и дополнительно повысить шумопоглощение со стороны улицы. Наличие пазогребневого замка позволяет избежать мостиков холода через стыки.
• ТЕХНОНИКОЛЬ CARBON ECO 1180х580х100 мм – выбор для просторных и отапливаемых помещений. Если у вас снесен блок, а балкон или лоджия являются частью комнаты или кухни – эта марка экструдированного пенопласта будет оптимальным вариантом. Такой пенопласт гарантирует отсутствие проникновения холода со стороны улицы и утечки тепла со стороны помещения. При соблюдении инструкции утепления балконов изнутри, он позволит получить гарантированно высокий результат.

PIR-плита – обзор и особенности утепления балкона

PIR-плита – представляет собой инновационный материал, используемый для эффективного утепления внутренних помещений. Производится он на основе полиизоцианурата. Этот химический реактопласт характеризуется достаточно высокой прочностью и безусадочностью за счет химически упрочненного молекулярного соединения структуры. Вместе с тем, плита ПИР характеризуется пористостью. Поры закрытые, что обеспечивает:

• повышенную теплоизоляционную способность;
• шумопоглощение;
• отсутствие гигроскопичности;
• отсутствие паропроницаемости.

Все эти критерии важны при утеплении балкона изнутри.

Некоторые компании выпускают специализированную линейку материалов для утепления лоджий или балконов. Одним из таковых является Технониколь. От этого бренда разработана PIR-плита LOGICPIR Балкон L. Конструктивно, такая плита представляет собой трехслойный материал. Сердцевина — реактопласт полиизоцианурат. Лицевые поверхности – алюминиевая фольга повышенной плотности. Рассмотреть можно этот утеплитель для балкона на фото.



Благодаря особенности сэндвич-конструкции, плита отлично отражает тепло вовнутрь помещения, а холод – наружу. Кроме того, плита по четырем сторонам имеет L-образную кромку. При монтаже достигается качественная состыковка без образования в последующем мостиков холода. Таким образом достигается уникальная до сегодня теплоэффективность с коэффициентом теплопроводности – 0,021 Вт/м2*К.

Монтаж ПИР-плит не отличается от крепления обычного или экструдированного пенополистирола. Крепление производят на предварительно выровненные стены. Для фиксации используются дюбели-грибки с увеличенной шляпкой и пластиковым гвоздем.

Придать форму такой плите можно легко, используя обычный режущий инструмент. После обустройства всех поверхностей, стыки рекомендуется дополнительно проклеить алюминизированным скотчем. Оставшиеся зазоры можно запенить. Для запенивания лучше использовать пистолетную монтажную пену SOUDAL. Она дает экономичный выход из баллона, имеет низкое вторичное расширение и качественно герметизирует зазоры.

Что лучше для утепления балкона: пенопласт, экструдированный пенополистирол или Пир-плита?

Так что лучше выбрать: ПСБ полистирол, экструдированный пенопласт или PIR плиту? Ответ на поставленный вопрос индивидуальный и зависит от комплекса критериев.

1. Маленькая площадь балкона или лоджии. Для утепления небольших помещений наиболее рациональный выход – делать это снаружи. При этом обычный беспрессовый пенопласт справляется с поставленной задачей «на отлично». Вы можете выбрать оптимальный тип материала по толщине и плотности, за счет чего на балконе будет уютно и тепло.
2. Нормальный размер балкона позволяет использовать метод внутреннего утепления. В целях экономии пространства подойдут плиты из экструдированного полистирола. Они без проблем могут использоваться на полах и не нуждаются в усиленной защите.
3. Отапливаемые балконы и лоджии требуют от теплоизоляционного материала максимум эффективности. По этой причине выбор очевидно падает на PIR-плиту. Отражающая способность и невероятно низкий коэффициент теплопроводности позволяют сэкономить на отоплении дома. Особенно, если балкон является продолжением комнаты, кухни или обустроен под личный рабочий кабинет.

В целом, каждый для себя может выбрать теплоизоляцию, исходя из собственных соображений. Наиболее важные критерии оценки мы вынесли в таблицу.

Таблица. Сравнение утеплителей из пенопласта

Теплоизоляционный материал	Теплопроводность (Вт/м2*К)	Прочность на сжатие (кПа)	Паропроницаемость (мг/м*ч*Па)	Водопоглощение (за сутки погружения в воду)	отражение ИК-излучения
Плиты ПСБ-С	0,04-0,05	от 50 до 300 (зависит от плотности)	0,023	2-4%	нет
Экструдированный пенопласт	0,03-0,04	от 400 до 700	0,015	0,2%	нет
Pir Плита	0,021-0,023	от 100-120	0	0,03%	96-98%



Говоря о цене утеплителей, то наиболее дорогими являются PIR-плиты. Но они обеспечивают небывалый комфорт в помещении и позволяют в последующем существенно сэкономить на отоплении. Если же балкон будет выполнять функцию подсобного помещения, то вполне можно обойтись и экструдированным или безпрессовым полистиролом. От себя можем добавить: даже за небольшие деньги всегда можно найти отличную альтернативу, которая сможет удовлетворить потребности хозяев дома в теплом балконе или лоджии.

Также советуем посмотреть

Статья

15.12.2016

Утепление дома. Армирование пенопласта фасадной сеткой

Утепление

0 0

Статья

18.07.2019

Утепление балконов и лоджий: обзор и сравнение материалов

Утепление

0 0

Статья

15. 12.2016

Правильный монтаж откосов из гипсокартона

Гипсокартон

0 0

Статья

07.10.2019

Утепление стен дома изнутри: выбор материалов и особенности монтажа

Утепление

0 0

Статья

20.07.2019

Ремонт ванной и санузла: выбор материалов для отделки влажных помещений

Гидроизоляция

0 0

Статья

09.01.2017

Монтаж электропроводки (основные принципы)

Электрика

0 0

Статья

03.10.2019

Монтаж плитки и керамогранита: от начала до конца

Плитка

0 0

Статья

16. 12.2016

Общие рекомендации при замене электропроводки

Электрика

0 0

Оплата заказа

• 1
• 2

Введите номер заказа

Продолжить

Оплата заказа

• 1
• 2

Для оплаты покупки Вы будете перенаправлены на платежный шлюз ОАО «Сбербанк России» для ввода реквизитов Вашей карты. Пожалуйста, приготовьте Вашу пластиковую карту заранее. Соединение с платежным шлюзом и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL.

В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa или MasterCard Secure Code для проведения платежа также может потребоваться ввод специального пароля. Способы и возможность получения паролей для совершения интернет-платежей Вы можете уточнить в банке, выпустившем карту.

Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ОАО «Сбербанк России». Введенная информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платежных систем Visa Int. и MasterCard Europe Sprl.

Оплата заказа

Оплата прошла успешно!
Спасибо за ваш заказ!

Вернуться на главную

Вход в личный кабинет

Войти с помощью

Забыли пароль?

Запомнить меня

Регистрация

Изоляция балкона и консольного пола – сравнительное исследование тепловых и энергетических аспектов

В исследовании сравниваются различные методы изоляции консольной плиты (например, балкона). Исследование охватывает только энергетические (теплопотери) и тепловые аспекты различных случаев. Экономические, эстетические и конструктивные аспекты также должны быть рассмотрены, но они не являются частью этого обзора.

При оценке теплового моста необходимо учитывать два различных эффекта:

1. Локальное снижение температуры поверхности, вызванное тепловым мостом
   Снижение температуры характеризуется путем оценки самой низкой температуры внутренней поверхности. Эта температура должна оставаться выше точки росы, чтобы избежать образования конденсата на стене или потолке. Однако, как правило, требуется, чтобы температура также находилась выше так называемой «температуры пресс-формы». При этой температуре воздух в помещении достигает уровня влажности 80%. Когда уровень влажности 80% достигается или превышается в течение длительного периода, очень вероятно образование плесени.
2. Дополнительные потери тепла из-за теплового моста
   Так называемое «значение теплопередачи» отражает потери тепла на квадратный метр (кв. фут) стены при разнице температур в один градус. По аналогии значение Ψ («psi») или линейный коэффициент теплопередачи используется для характеристики потерь энергии линейного теплового моста. Соответственно он измеряет потери тепла на погонный метр конструкции при разнице температур в один градус.

Граничные условия

Имитационная модель предполагает наличие консольного балкона и обогрева обоих этажей. Температура внутри 20°C, а снаружи -5°C. Точка росы и температура плесени рассчитываются исходя из предположения, что относительная влажность в помещении составляет 60%.

Помимо минимальной температуры был рассчитан так называемый температурный коэффициент f* _Rsi . Значение описывает падение температуры независимо от фактической разницы температур.

Модели

Модель состоит из железобетонной плиты, образующей консольный балкон длиной 150 см (измеряется от внешней поверхности стены). Плита имеет толщину 20 см.

Исследуются два различных типа стеновых конструкций, так как эффект теплового моста зависит от проводимости стены:

железобетонная стена 1см штукатурка (λ=0,7 Вт/мК) 18см усиливать бетон (1% сталь) (λ=2,3 Вт/мК) Изоляция 24 см (λ=0,038 Вт/мК) Синтетическая штукатурка толщиной 0,5 см (λ=0,4 Вт/мК) Значение U: 0,152 Вт/м²К

кирпичная стена штукатурка 1 см (λ=0,7 Вт/мК) пустотелый кирпич 25 см (λ=0,12 Вт/мК) изоляция 16 см (λ=0,038 Вт/мК) 0,5 см штукатурка из синтетической смолы( λ=0,4 Вт/мК) Коэффициент теплопередачи: 0,154 Вт/м²К

В отношении изоляции было проанализировано 12 различных случаев:

• отсутствие изоляции (ссылка)
• внутренняя изоляция – вкладыш из изоляционной панели 50 x 2 см
• внутренняя изоляция – изоляционный клин в углу 50 х 10 см (под штукатуркой)
• терморазрыв – термически разделенный балкон –  (Изокорб модель KXT 30 R90)
• внешняя изоляция – толщина: 8см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная
• внешняя изоляция – толщина: 16см (λ=0,038 Вт/мК)различная длина: 30см, 75см, 120см, полная

Таким образом, всего было обработано 2 x 12 симуляций. (для получения более подробной диаграммы и таблицы были обработаны дополнительные длины для корпусов внешней изоляции). Ниже вы найдете графическое представление различных случаев моделирования:

Примеры моделирования «каменная стена»

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренний – вкладыш	Внешняя изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренний – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Примеры моделирования «бетонная стена»

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренний – вкладыш	Внешняя изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренний – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная



Моделирование и результаты

В соответствии с местными стандартами в Австрии и Германии были проведены расчеты минимальной температуры поверхности с повышенным сопротивлением внутренней воздушной пленки R _si =0,25 м²K/Вт. Расчеты тепловых потерь (значения Ψ) проводились при стандартном сопротивлении воздушной пленки R _si = 0,13 м²K/Вт.
Поскольку симуляции раскрывают много интересных деталей, все изображения температуры и теплового потока для каждой симуляции доступны в нижней части этой статьи. После того, как вы нажмете на изображения в таблицах, вы сможете просмотреть их в более высоком разрешении. Количественная оценка минимальных температур и потерь энергии представлена ​​в таблицах и сравнительных диаграммах ниже.

Сравнение минимальных температур поверхности

В результате теплового моделирования получены следующие минимальные температуры поверхности:

Легче сравнивать результаты, представленные в виде графиков:

Примечание: точка росы и указанные температуры пресс-формы действительны для внутреннего климата 20°C/60% относительной влажности.

Сравнение потерь энергии/значений Ψ

В отношении потерь энергии/тепла моделирование приводит к следующим результатам:

снова отображаются в виде диаграмм для облегчения сравнения:



Заключение и интерпретация

Различные воздействия на кирпичную или бетонную стену 90 216

Важным результатом исследования является то, что эффект теплового моста консольный пол различается в зависимости от материала стен. Хотя, с одной стороны, высокая проводимость бетонной стены увеличивает потери энергии, с другой стороны, она помогает предотвратить низкие температуры поверхности. Стена с высокой проводимостью способна подавать дополнительное тепло в проблемную угловую область, что может значительно снизить риск образования росы или плесени. Иными словами, можно сказать, что современный (хорошо изолирующий) кладочный материал помогает снизить потери энергии, но может увеличить минимальный температурный риск в местах соединения, подверженных тепловым мостам. Это относится и к другим классическим элементам теплового моста, например оконные соединения.

Внутренняя изоляция консоли или балкона

В соответствии с только что проведенным различием следует различать влияние внутренней изоляции на конструкцию с бетонной стеной и влияние на современную конструкцию из каменной стены. Использование местной внутренней изоляции (вкладыш или клин) на каменной конструкции стены может значительно повысить минимальную температуру поверхности в угловой зоне. С другой стороны, использование тех же элементов с железобетонной стеной не оказывает влияния на температуру поверхности или даже несколько отрицательно(!), так как снижает температуру плиты в зоне стыка.
С точки зрения потерь энергии влияние на каменную конструкцию незначительно, тогда как на бетонные стены практически не влияет. Причина опять же в высокой проводимости бетона, что позволяет тепловому потоку легко обходить элементы утепления.

Внешняя изоляция консоли или балкона

Основным результатом моделирования является то, что внешняя изоляция требует обширного или полного применения изоляционных панелей вокруг балкона. Консольная плита в основном соответствует конструкции охлаждающего ребра. Он имеет большую поверхность снаружи и высокопроводящую сердцевину внутри. По этой причине необходимо утеплить балкон достаточно толстой панелью и максимально полно. Случай односторонней изоляции, который здесь не представлен, практически неэффективен. При тщательном применении внешней изоляции можно значительно повысить температуру внутренней поверхности. В отличие от случая с внутренней изоляцией влияние температуры на бетонную стену теперь сильнее, чем на каменную.
Очевидно, что с точки зрения потерь энергии внешняя изоляция является лучшим выбором, чем внутренняя изоляция, однако она все еще значительно отстает от значений, достигнутых при термическом разделении. Что касается сравнения с внутренней изоляцией, следует также учитывать, что внутренняя изоляция часто приводит к проблемам конденсации внутри конструкции. Однако по соображениям ясности эта тема не является частью этой статьи, но будет рассмотрена в следующей.

Терморазрыв (Изокорб)

Наилучшие результаты в отношении минимальных температур и особенно в отношении потерь энергии могут быть достигнуты при использовании термического разделительного элемента. По сравнению с неизолированным случаем, термически разделенный балкон обеспечивает экономию энергии на 78% в случае с каменной кладкой и на 82% в случае с бетонной стеной. Даже по сравнению с корпусом с полной внешней изоляцией и панелями толщиной 16 см термическое разделение на 40 % эффективнее. Также с точки зрения минимальных температур поверхности термическое разделение явно достигает наилучших (=самых высоких) значений.
Высокая эффективность термической сепарации объясняется ее положением. Расположенный точно в изоляционном слое здания элемент должен изолировать наименьшую возможную поверхность. В этом случае тепловое разделение должно охватывать эффективную длину 20 см (толщина плиты), тогда как внешняя изоляция должна удерживать тепло на эффективной длине (поверхности) 320 см (две длины балкона плюс его высота).

Конструктивное/дизайнерское разделение

Следует отметить, что, если это возможно, конструктивно полностью отделенный балкон представляет собой идеальное решение с точки зрения снижения температуры и потерь энергии. Однако часто реализовать это решение невозможно по эстетическим, дизайнерским или другим причинам. Что касается этого исследования, случай структурного разделения не имеет значения, так как не будет теплового моста. В этом случае температура внутренней поверхности и энергетические характеристики соответствуют показателям плоской стены для бетонных стен (Ψ=0,000 Вт/мК) и лишь немного смещены для каменной стены (Ψ=0,025 Вт/мК).

Термическое моделирование – температурные изображения и результаты измерений

Примечание: минимальные температуры поверхности, показанные на рисунках ниже, были рассчитаны при повышенном сопротивлении воздушной пленки R _si =0,25 м²K/Вт. Расчеты значений Ψ, изотерм и температурных цветов основаны на моделировании стандартного сопротивления внутренней воздушной пленки (R _si = 0,13 м²K/Вт).

для модели с кирпичной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16см l=полная

для модели с бетонной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Тепловое моделирование – просмотр тепловых потоков

для модели каменной стены

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция – вкладыш	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
Терморазрыв (Изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

для модели с бетонной стеной

без изоляции	Наружная изоляция 8 см, длина = 30 см	Внешняя изоляция 16 см, длина = 30 см
внутренняя изоляция — вставка	Наружная изоляция 8 см, длина = 75 см	Внешняя изоляция 16 см, длина = 75 см
внутренняя изоляция – клин	Наружная изоляция 8 см, длина = 120 см	Внешняя изоляция 16 см, длина = 120 см
терморазрыв (изокорб)	Внешняя изоляция 8 см l=полная	Внешняя изоляция 16 см l=полная

Автор: DI Daniel Rüdisser, HTflux

Примечание. Вам разрешено и рекомендуется использовать изображения с этой страницы или устанавливать ссылку на эту страницу при условии, что авторство указано на «www.htflux.com». ».

Изоляция для балконов и террас

Обеспечение полезного пространства на плоской крыше является привлекательным предложением для многих типов зданий. Для людей, живущих в квартирах и квартирах, балкон — это способ получить доступ к внешнему пространству, не находясь на уровне первого этажа. Тем временем террасы могут обслуживать более крупные жилые дома и коммерческие помещения, обеспечивая место сбора с жестким ландшафтом для различных целей.

Если балконы и террасы располагаются над жилым помещением, они образуют часть тепловой оболочки здания. Они должны быть соответствующим образом изолированы, чтобы соответствовать требованиям по энергоэффективности, но при этом нести дополнительную нагрузку, связанную с тем, что они используются не только для периодического доступа для технического обслуживания.

Теплая кровля с изоляцией (можно рассмотреть Celotex GA4000 или XR4000), уложенной поверх несущих балок, остается предпочтительным вариантом конструкции холодной кровли. Теплая кровля не нуждается в перекрестной вентиляции и лучше детализируется на стыках с другими элементами для устранения линейных тепловых мостов.

Плиты из жесткого полиизоцианурата (PIR) Celotex легкие, их легко резать и обрабатывать, и их можно использовать для быстрой и эффективной изоляции участков плоской крыши. Несмотря на то, что они уже обладают высокой прочностью на сжатие, чтобы противостоять динамической нагрузке от пешеходного движения, связанной с балконами и террасами, рекомендуется устанавливать доски с дополнительным слоем фанеры поверх. Верхний слой фанеры, как и настил из конструкционной древесины под изоляцией, должен иметь толщину не менее 18 мм. Дополнительный слой защищает изоляцию от повреждений, распределяя вес декоративной отделки крыши и дополнительную пешеходную нагрузку более равномерно по всему слою изоляции.

К сожалению, компания Saint-Gobain Interior Solutions не поддерживает использование своей продукции для изоляции между и над балками деревянной конструкции плоской крыши. Утвержденный документ C строительных норм и правил рекомендует, чтобы конструкции крыш соответствовали британскому стандарту BS5250:2021 Своду правил по контролю конденсации в зданиях.

Этот документ предусматривает наличие 50 мм вентиляции между нижней стороной настила крыши и изоляционным слоем в случае холодной кровли (когда изоляция находится внутри конструкции). Он определяет теплую конструкцию крыши как такую, в которой вся изоляция находится над деревянными балками. По этой причине Saint-Gobain Insulation UK не поддерживает плоскую кровлю в гибридной ситуации с изоляцией между балками и над ними. Для плоской крыши любая изоляция между балками или под балками потребует вентиляции для соответствия BS5250.

Мы можем предоставить расчет коэффициента теплопередачи как для холодных, так и для теплых плоских крыш.
