Громоотвод на даче своими руками |
Начинались весенние и летние грозы, и на даче я чувствовал себя неуютно. Рядом с моим участком нет высоких деревьев, поэтому от молнии он не защищен. Вот я и решил сделать молниеотвод, который в просторечии зачастую называют громоотводом.
МАТЕРИАЛЫ
Громоотводы состоят из 3 частей: молниеприемника, заземляющего проводника и заземлителя.
Молниеприемник — вершина защитной конструкции, которая непосредственно соприкасается с молнией. Его я сделал из металлического стержня диаметром 10 мм и длиной около 1,5 м. Кончик загнул в форме петли и обмотал вокруг стержня (рис. 1, А), хотя существует и масса других удобных вариантов (рис. 1,Б-Д).
В качестве заземляющего проводника, который соединит молниеприемник и заземлитель, использовал стальную проволоку диаметром 6 мм. Длина проволоки зависит от того, как молниеприемник будет соединен с заземлите-лем. Я пустил его по крыше и внешней стороне дома. На это мне понадобилось 12 м проволоки.
Заземлителем стала метровая металлическая труба, потому что на моем участке высокий уровень подпочвенных вод. Если бы грунт был суше, понадобилось бы 2 металлических стержня по 2-3 м и соединяющий их стальной трос. Впрочем, форма заземлителя может быть самой разной, вплоть до металлической сетки. Важно, чтобы он плотно и глубоко входил в грунт.
СБОРКА
Все 3 части конструкции я соединил сваркой. Заземляющий проводник приварил примерно к середине заземлителя. Но для соединения частей громоотвода подошли бы и пайка, болты, скобы. На дом устанавливается уже собранный отвод.
НА КРЫШЕ
Молниеприемник я закрепил на самой высокой точке дома — трубе.
Металлический стержень должен быть выше трубы хотя бы на 1 м. Впоследствии я установил на стержень флюгер: защитные свойства от этого не снижаются, а выглядеть, стало интереснее.
Приваренный к молниеприемнику заземляющий проводник я строительными скобами прикрепил сначала к крыше, затем к стене дома. Расстояние между креплениями — где-то 1 м.
Моя крыша покрыта шифером, он не требует особых мер противопожарной безопасности. Но если бы крышу покрывал горючий материал, например пластиковая черепица или доски,то проводник пришлось бы крепить с зазором в 15-20 см между ним и крышей.
ПОДЗЕМЛЕЙ
Заземлитель закопал на глубину более 1 м на расстоянии 2 м от дома. Место для этого выбрал в стороне от тропинок и крыльца — там, где никто не проходит. Важно, чтобы рядом с уходящим в землю разрядом не оказался человек.
ПРОФИЛАКТИКА
Примерно раз в годя проверяю прочность соединения молниеприемника и проводника. Осматриваю и крепления проводника на стене и крыше. Время от времени их приходится подновлять или заменять.
ПРИНЦИП ДЕЙСТВИЯ
Молниеотвод служит для улавливания разряда молнии, который он направляет в землю так, чтобы не повредить зданию.
Чтобы выяснить, какую площадь защищает громоотвод, пришлось произвести расчеты. Из вершины молниеприемника я опустил на землю воображаемый луч под углом 45°. Если прочертить таким лучом на земле окружность, то луч образует поверхность конуса с вершиной на кончике молниеотвода (рис. 2). Нужно чтобы дом полностью оказался внутри этого конуса — именно такую площадь молниеотвод способен защитить от разряда.
Теперь пусть себе гремит — мне уже не страшно.
Автор; Андрей КУРЧАВИН ж.д.с.713
- Автор: Павел
- Распечатать
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!Громоотвод в частном доме: как установить молниезащиту
Дачи и загородные дома
И почему без нее нельзя
Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.
Андрей Ненастьев
электромонтер
Профиль автораВ статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.
Зачем частному дому молниезащита
Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.
Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.
Чем севернее, тем реже грозы. Источник: WearproВероятность попадания молнии рассчитывается по формуле:
N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶
где:
А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.
Как посчитать плотность ударов молнии
Среднегодовая продолжительность гроз | Удельная плотность ударов молнии в землю, n |
---|---|
10—20 часов | 1 |
21—40 часов | 2 |
41—60 часов | 4 |
61—80 часов | 5,5 |
81—100 часов | 7 |
> 100 часов | 8,5 |
Среднегодовая продолжительность гроз
Удельная плотность ударов молнии в землю, n
10—20 часов
1
21—40 часов
2
41—60 часов
4
61—80 часов
5,5
81—100 часов
7
> 100 часов
8,5
Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.
Сколько стоит содержать частный дом в Ленинградской области
Как жить в России
Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке
Что такое молниезащита
Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.
Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.
Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.
Внешняя молниезащита
Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.
Защитная зона. Перед покупкой или изготовлением молниеотвода выполняют расчет его защитной зоны. Устройство должно быть расположено так, чтобы молния гарантированно попала в него, а не в дом.
Калькулятор для расчета зоны защиты молниеотвода
Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.
Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»Из чего состоит громоотвод

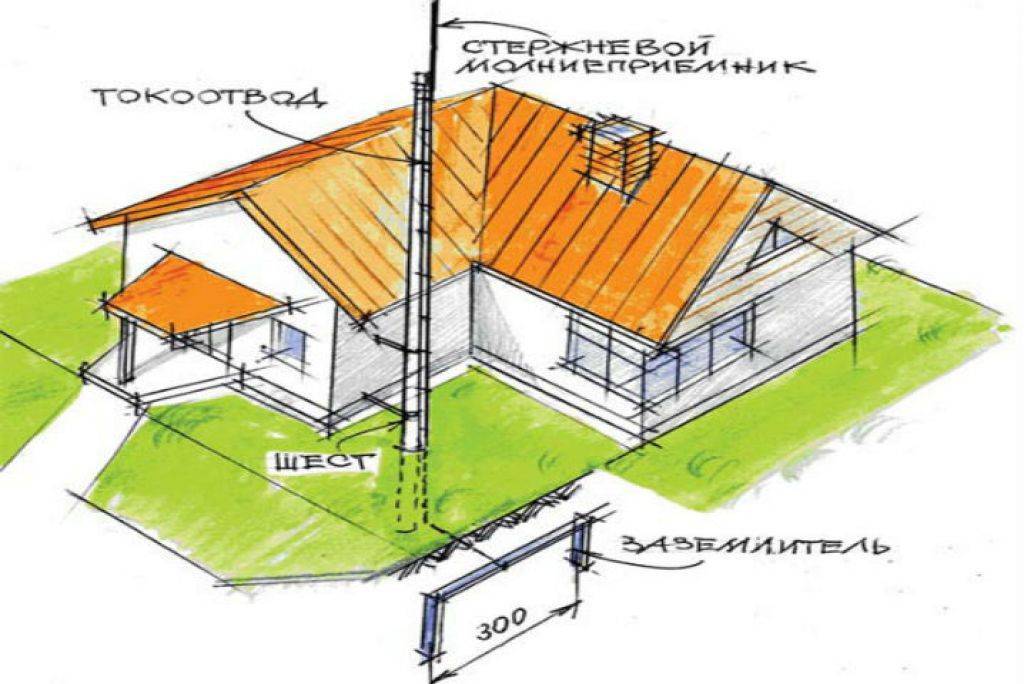

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.
Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.
Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.
Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.
Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.
Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.
Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.
Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.
Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.
Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.
Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метрЗаземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.
Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.
Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.
Здесь токоотвод переходит в контур заземления. Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»Пассивные и активные громоотводы
Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.
Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.
Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.
У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»От чего зависит стоимость молниезащиты
Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.
Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.
Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.
Выбор готовой молниезащиты
При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.
Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.
Монтаж готовой молниезащиты
С готовой молниезащитой обычно идут заводские крепления.
Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».
Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.
За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.
Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.
Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.
Самостоятельное изготовление молниезащиты
Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.
Минимальные диаметры компонентов громоотвода, чтобы он не сгорел
Молниеприемник | Токоотвод | Заземлитель | |
---|---|---|---|
Медь | 7 мм | 5 мм | 8 мм |
Сталь | 8 мм | 8 мм | 11,5 мм |
Алюминий | 9,5 мм | 6 мм | Запрещено |
Молниеприемник
7 мм
Токоотвод
5 мм
Заземлитель
8 мм
Молниеприемник
8 мм
Токоотвод
8 мм
Заземлитель
11,5 мм
Алюминий
Молниеприемник
9,5 мм
Токоотвод
6 мм
Заземлитель
Запрещено
Все компоненты громоотвода в идеале делают из одного и того же материала.
Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.
Соседка хочет спилить мое дерево
Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.
Инструкция по устройству молниезащиты
Токоотвод крепят к молниеприемнику болтовым соединением.
Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.
Болтовое соединение прутков. Источник: Связькомплект Стоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластинНельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.
Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.
Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.
Сколько стоит построить погреб
Сколько стоит самодельный громоотвод для двухэтажного частного дома
Материалы | Стоимость |
---|---|
Держатели токоотвода, 10 шт. | 1000 Р |
Металлическая полоса 40 × 4 мм, 3 м | 308 Р |
Болтовые зажимы, 10 шт. | 300 Р |
Расходные материалы (отрезные круги, электроды) | 300 Р |
Арматура 8 мм, 20 м | 180 Р |
Итого | 2088 Р |
Держатели токоотвода, 10 шт.
1000 Р
Металлическая полоса 40 × 4 мм, 3 м
308 Р
Болтовые зажимы, 10 шт.
300 Р
Расходные материалы (отрезные круги, электроды)
300 Р
Арматура 8 мм, 20 м
180 Р
Итого
2088 Р
Как делать нельзя
Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.
Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.
Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.
Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.
Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.
Внутренняя молниезащита — УЗИП
Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.
При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.
Я переехал из хрущевки в частный дом
Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: ТивикомЧтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.
Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.
УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.
УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»Запомнить
- Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
- Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
- Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
- Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.
Как сделать громоотвод в частном доме своими руками
Надежный громоотвод на дачном участке защитит не только человека от молнии, но и дом от пожара, особенно если он деревянный. Хорошая система молниезащиты состоит из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям my.electricianexp о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!
- Принцип работы системы
- Составные элементы защиты
- Громоотвод
- Токоотвод
- Заземлитель
- Производственная инструкция
Принцип работы системы
Для начала разберемся, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы можно на этой схеме:
Как вы уже поняли, металлические стержни на крыше — это громоотводы, отводящие опасный разряд на землю через токоотвод и специальное заземление.
Есть мнение, что если рядом с домом установлена телефонная вышка, то в частном доме громоотвод не сделать. Это неправильно, потому что лучше потратить немного времени и обеспечить себе полную защиту от ударов молнии. Чтобы вы знали, каким должен быть молниеотвод и как его сделать своими руками, ниже мы отдельно рассмотрим особенности выбора каждого из элементов системы.
Краткий обзор установки молниезащиты
Комплектующие элементы защиты
Молниеприемник
Основная задача — правильный выбор молниеприемника, который должен обеспечить полную защиту загородного дома в районе его эксплуатация. Сегодня в качестве приемника молнии может выступать штырь, сетка, трос или сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.
Что касается булавки, то уже есть готовые изделия от производителей, имеющие подходящую форму и удобное крепление. Как правило, металл изготовления молниеприемника – медь, алюминий или сталь. Наиболее подходящим и эффективным является первый вариант. Чтобы ресивер хорошо справлялся со своей задачей, его сечение должно быть не менее 35 мм 2 (если медь) или 70 мм 2 (стальной стержень). Что касается длины удилища, то в бытовых условиях рекомендуется использовать приемники длиной от 0,5 до 2 метров. Штифты удобно использовать для того, чтобы сделать громоотвод на дачном домике, бане или другой, небольшой постройке.
Металлическая сетка также может продаваться в готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры толщиной 6 мм. Размер ячейки может быть от 3 до 12 метров. Чаще всего этот вид молниезащиты используется в многоквартирных домах и крупных зданиях, например, торговых центрах.
Трос более практичен в быту и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с тросом, его нужно протянуть по крыше (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр кабеля для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если вы хотите сделать громоотвод на свой дом с шиферной крышей своими руками.
Ну и последний вариант — крыша как ресивер, можно использовать, если крыша многоквартирного дома покрыта профнастилом, металлочерепицей или другим металлическим кровельным материалом. При таком варианте молниеотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под крышей не должно быть горючих материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономить на покупке специальных молниеотводов.
Обращаем Ваше внимание на то, что если Вы будете использовать сетку, то ее монтаж должен производиться на высоте не менее 15 см над кровлей!
Токоотвод
В качестве токоотвода для частного дома используется 6-мм провод из меди, стали или алюминия. Провод следует соединить с молниеприемником и системой заземления с помощью болтов или сварки. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить в землю по кратчайшему пути. Что касается изоляции, то в дачах и загородных домах популярно использование обычных кабель-каналов, которые также применяются при необходимости. сделать открытую проводку в доме своими руками
Заземлитель

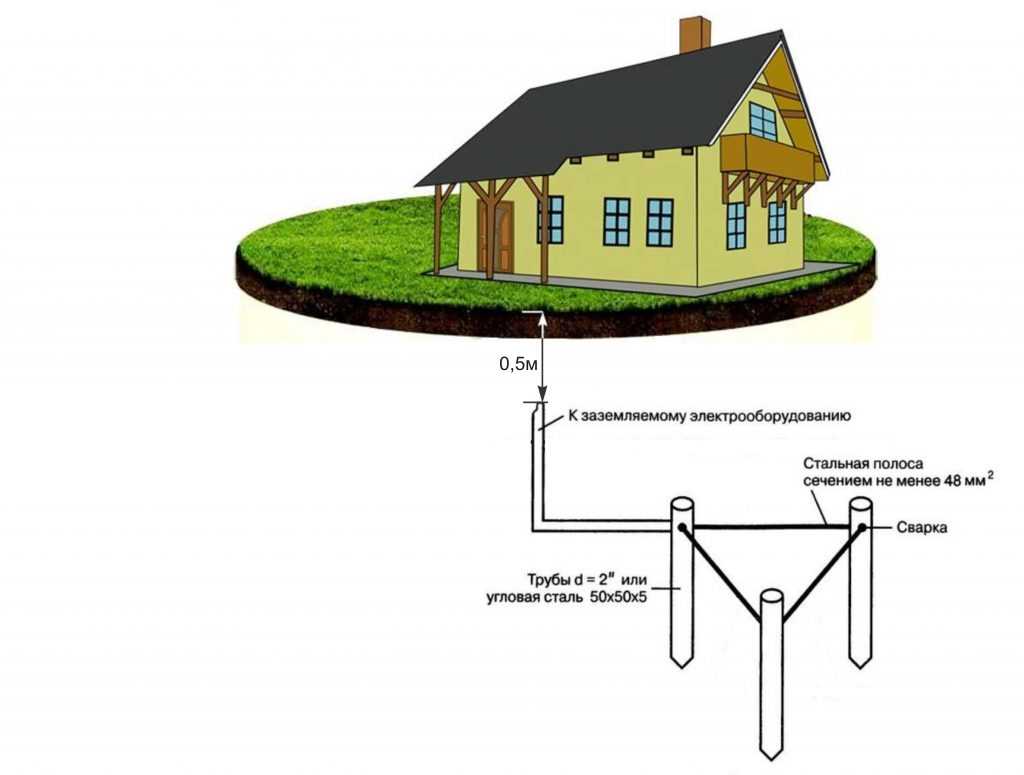

Ну и последний элемент громоотвода — контур заземления. Чтобы не делать материал слишком объемным, мы выделили на этот вопрос отдельную статью — как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы знать все тонкости этого этапа.
Вкратце можно сказать, что контур заземления должен быть рядом с домом, но не в променаде участка, а, наоборот, ближе к забору. Заряд извлекается на землю металлическими стержнями, заглубленными в грунт на глубину 0,8 метра. Все стержни лучше располагать по схеме треугольника, которая как раз показана на фото:
Итак, с составляющими молниезащиты на крыше мы ознакомились, теперь рассмотрим, как сделать громоотвод своими руками.
Надежный молниеотвод на даче — видеоурок по созданию
Инструкция по изготовлению
Чтобы вам было проще собрать молниеотводную систему частного дома в целом, приводим пошаговую инструкцию с примеры фото:
- Рассчитываем материал. Самым важным моментом является выбор длины воздухоприемника. Для эффективной защиты нужно рассчитать таким образом: 1,5 радиуса защиты территории — это высота мачты. Например, если высота стержня 10 метров, то защитная зона будет иметь диаметр 30 метров. Приведенная ниже схема дает понять суть расчета. Обращаем ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если нет возможности охватить одним молниеотводом всю площадь дома, лучше сделать мачты в 2-х или 3-х разных местах.
- Устанавливаем ресиверы в подходящие места, согласно приведенным выше рекомендациям.
- Самостоятельно протягиваем токоотвод от стержней до земли по кровле и стенам.
Провод рекомендуется фиксировать специальными пластиковыми креплениями. Для увеличения длины провода используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по желобу, закрепив провод хомутами.
- Подсоедините токоотвод к контуру заземления. Для этого рекомендуется использовать сварку или болтовое соединение. Чтобы контакт был хорошим, а, соответственно, громоотвод эффективным, перед подключением зачистите все участки от ржавчины и грязи до металлического цвета.
- Проверить сделанную молниезащиту мультиметром, измерив ее сопротивление. На дисплее должно отображаться значение не более 10 Ом.
Вот и вся технология создания системы защиты от молнии. Как видите, сделать громоотвод в частном доме своими руками совсем не сложно; Рекомендуем посмотреть видео-инструкцию, в которой более подробно рассмотрены все этапы установки молниеотвода.
Сопутствующие материалы:
- Как пользоваться мультиметром
- Как сделать освещение на солнечных батареях
- Как сделать сварочный аппарат своими руками
Краткий обзор установки молниезащиты
Надежный громоотвод на даче — видеоурок по созданию
Опубликовано: Обновлено: 30.08.2019 7 комментариев
Молниеотвод своими руками (система молниезащиты) | Сделай сам
Содержание ✓
- ✓ Самодельная молниезащита своими руками — ФОТО
- ✓ КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА: ВИДЫ ГРОМООТВОДОВ
- ✓ СВЕТ НА УЛИЦЕ ОТ СОБСТВЕННОГО ЗАЗЕМЛЕНИЯ – ВИДЕО
За последние два года в мой загородный дом дважды попадала молния. К счастью, большого вреда она не причинила. Я не стал ждать третьего раза и смонтировал систему молниеотвода.
Подготовлено четыре металлических стержня d 12 мм, три — длиной 60 см и один — длиной 100 см.
Штыри меньшего размера установил на изгибе крыши: два над самим домом (по краям) и один над коридором, а больший закрепил рядом с трубой дымохода.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Соединил молниеотводы между собой алюминиевым кабелем в оплетке сечением 14 мм. Последние проходят по краю опущенной вниз крыши (фото 1) по двум углам дома.
Не доходя до земли примерно 50-60 см, соединил концы алюминиевого кабеля с медным (фото 2, 3), предварительно припаянным к металлическим пластинам. Последнюю закапывают в землю на глубину около 40-50 см.
С одной стороны выполнено заземление путем подключения медного кабеля к водопроводу от дома к земле (фото 4)
Самодельная молниезащита своими руками — ФОТО
© Автор: Юрий Афанасьев, Эстония. Фото автора
Молниезащита в частном доме!
Посмотреть это видео на YouTube
КОНСУЛЬТАЦИЯ СПЕЦИАЛИСТА: ВИДЫ ГРОМОЛОКА различные виды.

Молниезащитная сетка
Этот тип используется для больших зданий с плоской крышей. Это обычный проволочный молниеотвод, который монтируется либо внутри пирога кровли, либо на кровле здания таким образом, чтобы защита не выходила за внешние границы конструкции. Сетчатые проводники, проложенные под кровельным покрытием, выполняют три функции: обеспечивают заземление, отвечают за распределение и протекание тока молнии между токоотводами и выравнивание потенциалов.
Минусом молниезащитных сеток является низкий уровень защиты здания от прямых ударов молнии (ПУМ). Сетка, расположенная на поверхности кровли, обеспечивает защиту от ПУМ на 50-55%, при необходимом минимуме 80%. А сетка, расположенная в пироге кровли, не защищает крышу здания и установленное на ней технологическое оборудование от молнии.
Молниеотводы
Применяются для защиты зданий и сооружений различного типа и назначения. Стержневые молниеотводы представляют собой штифт, изготовленный из металла с высокой проводимостью тока (нержавеющая или оцинкованная сталь, алюминий или медь). В зависимости от материала исполнения и защищаемого объекта они могут иметь разные габаритные размеры (от 30 см до нескольких десятков метров в длину и 6 мм в диаметре). Они могут быть установлены непосредственно на охраняемом объекте или на определенном расстоянии от него.
Мачтовые отдельно стоящие молниеотводы представляют собой самонесущие конструкции, состоящие из металлической или железобетонной опоры и молниеприемника. При установке такого молниеотвода необходимо учитывать ветровые нагрузки.
Для крепления молниеотводов обычно используют существующие строительные конструкции или специально монтируют несущие конструкции.
Основными преимуществами являются сочетание высокого уровня безопасности, эксплуатационной надежности, простоты и легкости изготовления и невысокой стоимости.
Пирог плоской кровли (см. рис.) Состоит из основания (плиты перекрытия), бетонной стяжки, пароизоляции, двух слоев утеплителя (может быть больше) и гидроизоляционной мембраны.
