Заземление в квартире: что и как нужно заземлять в квартире

Дотронулись до стиральной машины или посудомойки влажной рукой, и аппарат легонько ударил током. Часто мы даже не обращаем на это внимания. И очень зря! Такая ситуация — предвестник проблем. Рассказываю, почему их нельзя игнорировать.

PUUSTELLI MOSCOW

Почему стиральная машина «кусается»?
Производители европейской бытовой техники бесконечно доверяют потребителям. Они уверены, что их изделия, имеющие вилки с тремя контактами, будут подключаться только к трехпроводной сети с заземлением. В России так, к сожалению, происходит не всегда.

Как задумано: у электроприбора есть встроенный сетевой фильтр. Он защищает технику от нештатных скачков напряжения, но при этом на металлический корпус отправляется потенциал в 110 V. Поскольку корпус соединен с заземлением, опасный потенциал благополучно «утекает» прочь из дома через третий контакт на вилке и розетке, по защитному проводу желтого цвета. Представим, что такого провода в сети вашего дома нет.

IRV Plumbing & Electric

Во многих «брежневках», хрущевках, домах старого фонда даже 80-х годов прошлого века проложены двухпроводные сети. Желтого провода здесь просто нет! Напряжение остается на корпусе электроприбора, и он начинает «кусаться». Это если машинка исправна. Но если с прибором вдруг возникнут проблемы — например, протекла вода или внутри оголился провод и его замкнуло на корпус — ситуация становится критически опасной. Стоя на мокром полу и прикоснувшись одной рукой к крану или струе воды, а другой — к неисправному прибору, легко получить смертельный заряд.

Факт: Электричество из розетки 220 V может быть причиной серьезных электроожогов и электротравм — в том числе с печальным исходом. Это почти всегда «русская рулетка». В девяти случаях — ничего, на десятый — травма с последствиями (от глубоких и долго заживающих ожогов до остановки сердца, дыхания и других сбоев «автоматики» организма). Особенно это опасно для пожилых людей и маленьких детей.

Дина Александрова

Кстати, напряжение в 110 V тоже может быть смертельным (условно-безопасным для здорового человека во влажном помещении считается 12 V, с сухом — 36 V, но, повторимся, это «русская рулетка» — пороговых значений здесь нет).

Важно: Если от корпусов электроприборов или струи воды из-под крана бьет током — значит, у вас нет заземления или оно неисправно. Обесточьте помещение, выключив входные автоматы, и вызывайте электрика!

Елена Першина

Как проверить, есть ли в доме заземление?
Лучшее, что вы можете сделать — это вызвать электрика и задать вопросы. Все, что написано ниже, дано исключительно для общего понимания «куда запрягать лошадь».

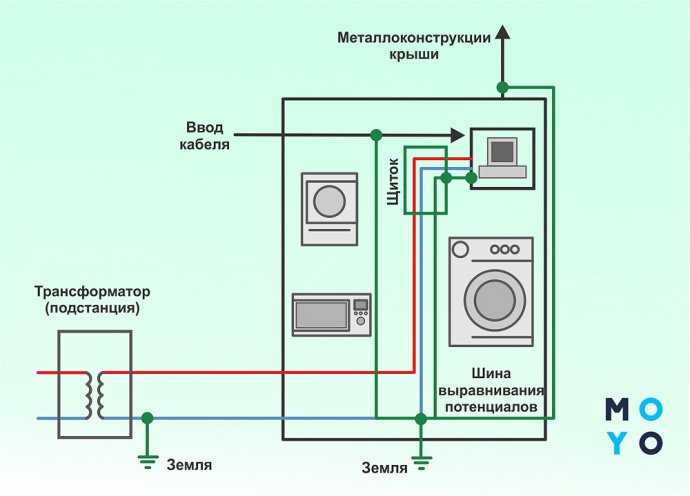

Заземление — это преднамеренное соединение какой-либо точки электросети с заземлителем: электродом (группой электродов), находящихся в постоянном контакте с землей. Основная функция заземления — защита человека от поражения электрическим током при повреждениях электрооборудования или случайном прикосновении к оголенным проводам. Защитному заземлению подлежат металлические наружные части и каркасы электротехнического оборудования.

В «конституции» для электриков — нормативном документе «Правила устройства электроустановок» (глава 1.7) — приведены шесть соответствующих стандартам систем заземления, из которых в квартирах и частных домах используют четыре: TN-C, TN-S, TNC-S, TT.

Екатерина Нестеренко

Схема с сайта electromanual.ru

Чтобы понять, какая схема заземления в вашем доме, нужно смотреть на схему электропроводки в проекте. Либо считать, сколько проводов подходят к этажному щитку и вашему щитку со счетчиком. Именно так пишут в пособиях для «самсебеэлектриков» в интернете.

Но если вы не электрик с соответствующей группой допуска (минимум второй), то даже и не пытайтесь. Во-первых, вам запрещено копаться в щитке. Во-вторых, даже открутив болты и сняв защитную крышку с блока автоматов, вы увидите нагромождение проводов, но не поймете, куда они идут. Поэтому приглашайте профессионала — он точно разберется.

Schneider Electric Россия

Заземление есть, но машинка «кусается»? Проверьте розетки
Для подключения электроприборов к бытовой сети 220 V используются двух- и трехконтактные электрические вилки, преимущественно на 16 А.

Двухконтактные вилки служат для подключения приборов с корпусами из непроводящих материалов (II класс защиты): пылесосов, фенов, электроинструментов, домашних медиасистем. Их можно подключать в любую розетку.

Трехконтактные вилки имеют заземляющий контакт. Применение трехконтактных вилок обязательно при подключении приборов с токопроводящим корпусом (I класс защиты): стиральных и посудомоечных машин, холодильников, бойлеров, электрических плит и духовок.

Екатерина Нестеренко

На фото: двух- и трехконтактная вилки отличаются лишь наличием у последней заземляющего контакта. Фото с сайта ekfgroup.com

Важно: Приборы I класса защиты подключают только в трехконтактные розетки. Дизайн их может быть любым. Главное отличие от привычных с советских времен — наличие третьего заземляющего контакта.

Такие розетки подключаются к квартирному распределительному щиту через трехпроводный кабель. Провода в кабеле имеют разный цвет:

• синий — N, нейтраль, ноль;
• красный, черный или коричневый — L, фаза;
• желтый (как правило, с зеленой маркировкой) — PE, защитный заземляющий проводник.

Екатерина Нестеренко

Схема с сайта samelectrik.ru

Защитный заземляющий проводник обозначается на схемах буквами PE. В электрощитках, а также трехжильных монтажных кабелях это обычно желтый провод с зеленой маркировкой. Но присутствие такого провода НЕ говорит о наличии рабочего заземления. Вполне может быть: провести — провели, а прикрутили не туда, куда надо. Например, к шине, которая никуда не подключена.

Что делать, если заземления по факту нет?

Роман Спиридонов

Если у вас старый дом — двухпроводные сети
Итак, если к вам в квартиру заходят два провода, а к розеткам ведут двухжильные кабели, у вас доисторическая система TN-С. Она использовалась не только в хрущевках, но и почти во всех домах советской постройки, а также в постсоветских — примерно до 1998 года — как индивидуальных, так и многоквартирных («примерно» — потому что иногда дома вводились в строй с опозданием и по старым нормативам).

В таких сетях от трансформаторных подстанций к распределительному щиту на этаже обычно ведут четыре провода: один общий и три фазовых. Каждый потребитель (квартира), подключается к двум (общему и одному из трех). Соответственно, в такой системе к счетчику, а затем к каждой розетке или лампочке подходят два провода: рабочий (L — фаза), и ноль (N — нейтраль, совмещенная с заземлением).

Защитный провод, в котором защитный провод (PE) и нейтраль (N) совмещены, называется PEN.

DK 4home

Важно: Прикасаться к любым проводам здесь опасно для жизни и категорически запрещено! Но при случайном прикосновении к фазе вы гарантировано получите удар током. Если к совмещенной с заземлением нейтрали (обычно это синий провод) — скорее всего, не получите. Но это, как говорится, без гарантий. Во-первых, заземление может быть неисправным (отгореть), во-вторых, электрики могли что-нибудь напутать, подав фазу на синий провод.

С начала нашего века система TN-С вне закона. То есть, пользоваться можно, но осторожно. А при текущем ремонте в квартире не следует упускать случай поменять двухжильную проводку на трехжильную.

Если у вас новый дом — трехпроводные сети
В современных системах заземления присутствуют те же ноль, фаза, а также кабель с третьим проводом — защитным проводником PE c желто-зеленой маркировкой. В новых домах используются системы подключения заземления TN-S, TNC-S. В чем разница?

INT2architecture

Сразу отметим, что для частных потребителей она непринципиальна. В первом случае дополнительный провод «земля» идет непосредственно с трансформаторной подстанции. Такое подключение практикуют при масштабном новом строительстве: на протяжении сети проводов пять (три фазовых, рабочий ноль и «земля»).

Во втором — от подстанции, как и в советских домах, идут четыре провода (три фазовых, и совмещенный с защитным проводником ноль). Но через распределительные щиты на этажах проходят те же пять проводов.

Откуда взялся пятый? На входе в дом нулевой провод разветвляется на два. Один бежит дальше, через счетчики, к нулевым контактам розеток. Второй подсоединяется к коллективному заземляющему контуру, и дальше (обходя счетчики и автоматы) к контактам «земля» в тех же розетках.

То есть, система TNC-S — это компромиссный вариант, позволяющий коммунальщикам модернизировать сети с относительно небольшими затратами, без прокладки дополнительных кабелей.

Ретро электрика Salvador

Таким образом, если ваш дом построен или модернизировался в нашем веке, то заземление у вас, скорее всего, уже есть. Но проверить его работоспособность не помешает.

Чего делать категорически нельзя
Вот типичная ситуация. Вы делаете ремонт кухни в хрущевке или «сталинке» и приглашаете электрика из соседнего подъезда, чтобы он установил силовые розетки с заземлением для стиралки и посудомойки. Спец сделал разводку трехпроводным кабелем и установил трехконтактные розетки. Но на щитке со счетчиком третий провод (желтый) просто некуда прикрутить: шины для подключения желтого провода PE здесь нет.

Далее возможны как минимум четыре неправильных варианта и один правильный.

Как делать нельзя
1. Ничего не делать. Подключить стиральную машинку в обычную розетку без заземления — самый опасный вариант: прикоснулись одной рукой к корпусу, а другой к заземленному прибору или естественному заземлителю (например, водопроводному крану) / наступили ногой в лужу на полу — получите опасный удар.

2. Установить трехконтактные розетки для подключения силовой техники (стиральная и посудомоечная машины, электроплита, бойлер), сделать разводку трехжильным проводом, но провод PE никуда не подключать, а оставить до лучших времен.

В этом случае при пробое хотя бы на одном из подключенных к линии приборов вы получите опасное напряжение на других, подключенных к той же линии — это еще хуже. То есть, если «заболеет» стиральная машинка, «кусаться» начнут и микроволновка, и посудомойка, и струя воды из бойлера. А это уже совсем ни в какие рамки.

3. Подсоединять защитный проводник к естественным заземлителям (например, к трубам, или батареям отопления). Раньше так делали, и довольно часто. Но это тоже нарушение, причем критичное. Постоянный контакт трубопроводов с землей не гарантирован. Во-первых, из-за их коррозии (а блуждающие токи ускоряют коррозию). Во-вторых, из-за возможного наличия в них вставок из материалов, не проводящих электричество (например, полиэтиленовых и полипропиленовых труб). Поэтому, подключившись к батареям, вы рискуете убить не только себя, но и соседей.

4. Сделать зануление, соединив перемычку между нулем и «землей» в самой розетке или подключив желтый провод к нулевой шине непосредственно на щитке. Так «самисебеэлектрики» тоже делают сплошь и рядом (по принципу «лучше такая защита, чем никакой»). Но это запрещено.

Работать такое «заземление» будет, однако вероятность фатальной осечки слишком велика, чтобы расслабляться. Если вы воткнете вилку в розетку вверх ногами, в сети (вне дома) отгорел защитный ноль или при очередном ремонте где-то в недрах сети горе-электрики поменяли местами ноль и фазу (бывает, дело житейское) — рискуете получить опасные 220 V на корпусах приборов.

Электро21Век

Правильный вариант: поставить УЗО
Даже если вы считаете, что ремонт в квартире подождет, а капитальный — еще не скоро, не откладывайте замену старого квартирного щитка и установку устройства защитного отключения (УЗО). Вот прямо завтра же посмотрите, есть оно у вас или нет. Если нет — вызовите электрика и поставьте.

Важно: Вне зависимости от того, есть у вас заземление или нет, вся электротехника в кухне и санузлах должна подключаться через УЗО.

УЗО — это автомат, который монтируется на din-рейку на отходящей от счетчика линии, перед обычными автоматическими предохранителями. Выглядит так же, как обычный «двойной» автомат. Основное отличие — наличие кнопки «тест» на корпусе. Через УЗО проходят фазный и нулевой провода.

Екатерина Нестеренко

Схема с сайта orenburgelectro.ru

Какой УЗО выбрать
Сколько линий и приборов вешать на одно защитное устройство, вам должен подсказать электрик. Если вкратце, основные характеристики УЗО: номинальный ток (например, у ведущих производителей это 16, 25, 40, 63 А) и номинальный отключающий ток (значение утечки, при котором УЗО срабатывает — 10 мА, 30 мА, 100 мА, 300 мА, 500 мА). Например, УЗО с номинальным током 16 или 25 А ставят на исходящие линии, коммутируя их с автоматами на одну «ступеньку» ниже (соответственно, 10 или 16 А).

Екатерина Нестеренко

Фото с сайта master-ptz.ucoz.ru

• Для защиты от поражения электротоком во влажных помещениях (та же стиральная машина в ванной, подключенная к отдельной исходящей линии) выбирают УЗО с отключающим током 10 мА. Это логично, ведь в противном случае при неисправности машинки будет вырубать всю квартиру.

• Для защиты стандартной группы розеток (например, в комнате) — УЗО на 30 мА (маркировка I∆n 0,03 А на корпусе — на фото выше). УЗО с большими значениями тока срабатывания устанавливаются на вводе в квартиру, но их задача — противопожарная защита, от поражения током могут не спасти.

Фотограф Rozonova

Важно: При наличии в сети УЗО следует полностью исключить в линии зануление — контакт между нулем и «землей»: в этом случае при прикосновении к корпусам приборов ложные срабатывания УЗО будут постоянными. Если так и происходит — вызывайте электрика. Пусть проверит, что нет зануления.

Если все сделано правильно, то при опасных утечках через сотые доли секунды сеть, защищенная УЗО, будет обесточена. Да, удар током вы, вероятно, ощутите. Но ваши мышцы не успеет парализовать, вы не потеряете сознание, «уснув» с проводом в руках, и ваша жизнь будет вне опасности.

Да, если подключенный к УЗО прибор неисправен и «бьет» на корпус, отключения также будут постоянными. Но это тот случай, когда дыма без огня не бывает: вашей стиральной машине, посудомойке, или плите нужен ремонт.

Важный момент: УЗО — не альтернатива заземлению, а очень надежная подстраховка при его отсутствии или неисправности. Если у вас или управляющей компании руки наконец-таки дойдут до правильного заземления, ложные срабатывания УЗО перестанут давать о себе знать. Но если через какой-то момент УЗО снова начало систематически срабатывать — значит, с заземлением что-то не так.

Электро21Век

Ремонт в старом доме: три шага до заземления
1. Вне зависимости от того, затеяли ли вы полный или выборочный ремонт (например, только в кухне, ванной или отдельно взятой комнате) — начинайте с переборки квартирного щитка со счетчиком и установкой УЗО (делать это может только квалифицированный электрик).

2. Замените проводку в ремонтируемых помещениях. Причем всю новую разводку делайте только трехжильным проводом, а розетки используйте только трехконтактные — с заземлением. Все линии доводите до квартирного щитка с блоком автоматов, защитные проводники (желтые провода PE) — оставляйте неподключенными.

Электро21Век

Совет: Если вы делаете комплексный ремонт во всей квартире, начинайте с проекта электропроводки. Но запомните важные моменты:

• все блоки розеток (не только в кухне, но и в комнатах) должны быть с заземлением;
• разводка — только трехжильным проводом;
• УЗО — обязательно;
• пока заземления не сделано, защитные проводники оставляем неподключенными.

3. Если все сделано правильно, у вас остается два варианта: ждать, когда региональные операторы капремонта многоквартирных домов (ТСЖ, управляющие компании) дойдут до плановой модернизации электросетей в вашем доме, либо попытаться ускорить решение этого вопроса.

Екатерина Нестеренко

Где узнать, когда будет капремонт?
Адресные программы опубликованы на официальных сайтах операторов и муниципальных администраций. Например, в Москве — repair.mos.ru, в Санкт-Петербурге — gilkom-complex.ru. Обычно достаточно просто ввести в соответствующие поля адрес дома и посмотреть, на какой год запланирован капремонт внутридомовых электросетей. Но иногда на официальных сайтах случаются поломки, поэтому придется гуглить. К тому же сроки ремонта не всегда близкие. Например, в моем доме в Петербурге замена электропроводки запланирована на 2038 год.

Как ускорить установку заземления?
Обратиться в управляющую компанию, администрацию ТСЖ с требованием включить установку контура заземления в бюджет текущего ремонта. В свою очередь, администрация должна обратиться для расчета стоимости и производства работ непосредственно к электроснабжающей организации.

Екатерина Нестеренко

Фото с сайта res.cloudinary.com

Как проверить, все ли в порядке с заземлением?
Такая необходимость возникает при покупке квартиры, приемке ее от строителей или после ремонта с заменой электропроводки. Но сделаем оговорку: мы принципиально не даем рекомендаций, как ремонтировать проверять или чинить проводку своими руками. Без соответствующих допусков это запрещено. Поэтому возможны два варианта.

1. Пригласить соседа-электрика с тестером (мультиметром), чтобы он замерил напряжение в розетках —между фазой и нулем, затем между фазой и «землей». Если эти значения лежат в пределах 220 V и почти не отличаются — скорее всего, все в порядке. Или не совсем в порядке: вместо заземления у вас зануление (см. выше).

Екатерина Нестеренко

Фото с сайта res. cloudinary.com

2. Воспользоваться бытовым тестером для проверки евророзеток (можно самостоятельно). Он почти никогда не ошибается и покажет все возможные ошибки (отсутствие контакта, перепутанные ноль и фазу, неработающее заземление). Если вы часто ремонтируете или меняете жилье, такой прибор в домашнем арсенале будет весьма кстати.

Помните: исправная электропроводка и правильно сделанное заземление не просто снизят вероятность бытовых электротравм, а сведут их к нулю. Поэтому экономить на модернизации сетей или вызове электрика точно не стоит!

ВАША ОЧЕРЕДЬ…
Если вы жили или живете в доме без заземления, расскажите, каким образом решали эту проблему. Удалось ли вам установить контур заземления еще до капитального ремонта дома?

Где взять заземление в квартире Видео

Если вы решили менять полностью всю проводку у себя дома, то вопрос где взять заземление в квартире, у вас обязательно возникнет. Реконструкция проводки включает в себя замену старых двухжильных проводов на новые трехжильные, с отдельной жилой под заземление.

Эту жилу необходимо где-то подключить в общем электрощите подъезда. Главное что вы должны помнить — не всегда этот проводник можно подключить безопасно. Прежде всего выясните, что за система заземления у вашего электрощита.

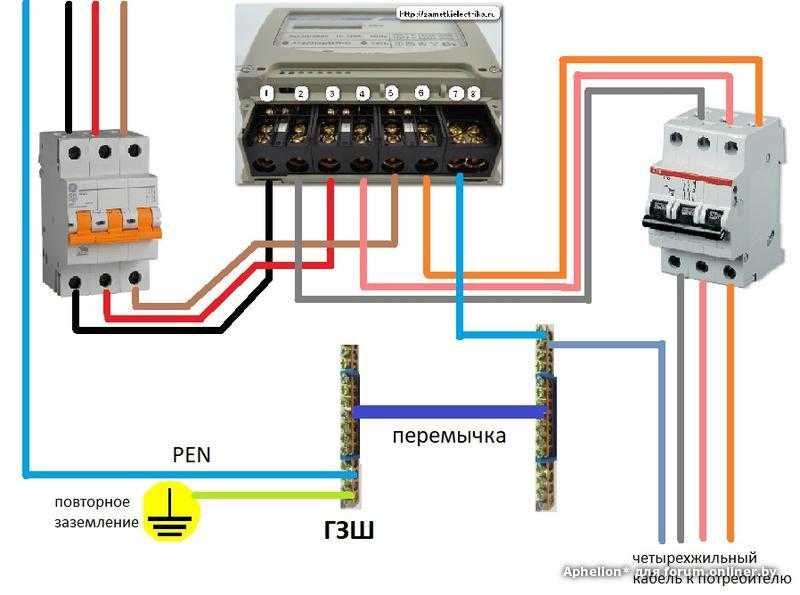

Системы заземления в многоквартирных домах

Дома старой постройки имеют систему заземления — TN-C. Этажные электрощиты в них не заземляют, а зануляют. В щит заходит 3 фазы и нулевой провод, который сажается на корпус щитка. Всего проводников четыре.

В современных домах применяется система — TN-C-S. Здесь уже в щит заходит не четыре, а пять проводов питания. Три фазных, нулевой и отдельно защитный проводник. На корпус щитка подключается именно защитный проводник. Ноль имеет отдельную шинку, не соединенную с корпусом.
Существует еще более современная система TN-S. Здесь пять проводников, отдельно друг от друга, прокладываются уже непосредственно от трансформаторной подстанции до жилого дома.

В вашем доме система TN-C-S

Как описано выше, определяется это легко — подсчитайте кол-во проводов питания в щите, их должно быть 5. Только обязательно убедитесь, что нулевая шинка отсоединена от корпуса!
Заземление в квартире в этом случае делается следующим образом:

• ⚡фаза вашего питающего кабеля подключается на старое место, где была ранее подключена старая проводка. Не рекомендуется самостоятельно переключаться на другую фазу. Как правило нагрузка в подъезде уже распределена, и ваша самодеятельность может сказаться на перекосе напряжения;
• ⚡нулевая жила подключается на нулевую шинку. Она должна быть отсоединена от корпуса и не иметь с ним связи;
• ⚡провод заземления подключается к корпусу. Не подсоединяйте свой провод под болты, где уже подключены соседние квартиры. Выберите отдельное место крепления.

Если в вашем доме современная система TN-S, механизм подключения такой же самый.

В вашем доме система TN-C

В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.

И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.
При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.

А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.

Лучше третий-защитный проводник в этом случае вообще не подключать. Дождитесь когда проведут реконструкцию эл.сетей в доме и только после этого переходите на подобную схему защиты.

Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!

Если вы проживаете на первом этаже многоэтажки, некоторые советуют отгородиться от всех, и под окнами или в подвале, смастерить собственный контур заземления. После этого заземление в квартире присоединяется к нему. При нахождении квартиры выше первого этажа рекомендуют следующие мероприятия:

• ⚡в подвале по всем правилам монтируете самостоятельный контур заземления
• ⚡в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
• ⚡соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.

Однако и такое казалось бы  надежное и «автономное» заземления  в многоэтажном доме, запрещено правилами.

Многие стараясь схитрить, не имея контура заземления, подсоединяют корпуса своего оборудования к батареям, газовым трубам и т. д. Вот к чему это может привести:

Думаете что таким образом  заземлились и обезопасили себя. Ни в коем случае так не делайте. При пробое изоляции на оборудовании, фаза попадет на батарею и по трубам окажется во всех квартирах жилого дома. А ту уже и до несчастного случая не далеко. Виновником которого будете именно вы.

Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда озадачивает домовладельцев. Чтобы понять его важность для домашней электропроводки, важно знать кое-что о природе потока электрической энергии.

Что такое электрическое заземление?

Заземление предлагает избыточному электричеству самый эффективный и безопасный путь от устройства к земле с помощью электрического щита. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, которыми управляет коммунальная компания, иногда на расстоянии многих сотен миль. Именно этот поляризованный заряд эффективно составляет поток электрического тока, и он поступает в ваш дом через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда – это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд.

Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем могут объяснить самые простые объяснения, но, по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию. Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какое-либо нарушение пути, горячий ток может вместо этого проходить через другие материалы, такие как металлический или деревянный каркас, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, где возникает большинство электрических пожаров и ударов током. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно проходить, — другими словами, когда оно проходит более короткий путь к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает резервный план — систему заземляющих проводов, которые проходят параллельно горячим и нейтральным проводам. Он обеспечивает альтернативный путь прохождения электрического тока в случае поломки системы горячих и нейтральных проводов, по которым обычно проходит ток. Например, если проводное соединение ослабевает или грызун перегрызает провод, система заземления направляет блуждающий ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Путь заземления обычно представляет собой систему оголенных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными токопроводящими жилами внутри кабеля. Неизолированные медные заземляющие провода оканчиваются заземляющей шиной на главной сервисной панели, а эта заземляющая шина, в свою очередь, соединяется с заземляющим стержнем, вбитым глубоко в землю за пределами вашего дома.

Эта система заземления обеспечивает путь наименьшего сопротивления для возврата электричества обратно в землю, если разрыв в системе электропроводки приведет к «утечке» электричества из предпочтительной системы черно-белых проводов.

В большинстве домашних систем электропроводки признаки системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе заземляющих проводов из неизолированной меди внутри цепей дома.

Не во всех домах есть эта сложная и полная система заземления, образованная сетью оголенных медных проводов. В то время как такая система заземления является стандартной в домах с автоматическими выключателями, которые подключены к защитному кабелю NM, старые системы электропроводки, установленные до 1965 можно заземлить через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода.

И даже более старые системы, установленные до 1940 года, могут вообще не иметь никакого заземления. Так обстоит дело в проводке с ручкой и трубкой, где нет никакого заземляющего пути. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к этому старому поколению. Одним из признаков того, что ваша проводка устарела, является то, что розетки имеют два слота, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие устройства безопасности, помогающие предотвратить бедствие. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткие замыкания и отключаются или «ударяют», чтобы мгновенно остановить подачу тока при возникновении проблем. В ситуации короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенной практикой является подключение металлических водопроводных труб в вашем доме к заземляющему контуру. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление устанавливается с помощью заземляющего провода, прикрепленного к металлической водопроводной трубе рядом с водонагревателем или там, где водопроводная линия общего пользования входит в ваш дом.

Заземление прибора

В целях безопасности система заземления есть не только в вашей домашней электропроводке, но и во многих подключаемых приборах и устройствах. Электроинструменты, пылесосы и многие другие бытовые приборы намного безопаснее, если у них есть третий контакт на вилке шнура питания, форма которого соответствует круглому гнезду заземления в розетке. Наличие этого третьего штыря указывает на то, что прибор имеет систему заземления, и очень важно, чтобы они были подключены к заземленным розеткам. Известно, что некоторые люди отрезают заземляющий контакт на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющему гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки прибора.

Переходники для вилок

Большинство людей знакомы с переходниками для вилок, которые позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту заземления ТОЛЬКО , если косичка или металлическая петля на адаптере правильно прикреплены к крепежному винту на крышке розетки, И , если этот винт крышки соединен с металлической коробкой. И , если этот металлический ящик правильно заземлен. В любом случае это ненадежная вещь, поэтому переходники с трех контактов на два разъема следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять трехштырьковые вилки только в заземленные трехгнездовые розетки.

Там, где заземленная розетка невозможна, как в старой проводке, некоторую защиту можно обеспечить, установив в этом месте розетку GFCI (прерыватель цепи замыкания на землю). GFCI обнаружит замыкание на землю и отключит питание до того, как блуждающий ток может вызвать проблемы. Однако важно отметить, что использование GFCI на самом деле не создает путь заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все электроприборы и подключаемые устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск короткого замыкания.

Что такое электрическое заземление? — Кухня Infinity

Электрическое заземление является одним из самых важных элементов в электрических системах. Тем не менее, многие люди не знают, что он делает и как он работает. Многие люди до сих пор не знают, что им необходимо правильно заземлить свою электрическую систему.

Некоторые даже считают, что заземленная система может быть опасна для них и членов их семей. В этой статье мы обсудим важность заземления электрической системы и то, как это работает с проводкой вашего дома. Мы также расскажем вам, почему у вас дома должна быть заземленная панель автоматического выключателя, читайте дальше.

Что такое электрическое заземление?

Заземление электрической системы — это процедура, при которой электрический ток переходит от источника его использования к источнику заземления под электрической системой. Он также известен как цепь заземления или заземляющий провод.

Изображение предоставлено: https://safetyskills.com/

Правильно заземленная электрическая система гарантирует безопасность электропроводки в вашем доме и обеспечивает надежный путь к заземлению в случае любых перегрузок по току или коротких замыканий.

Как это работает

Электротехнические правила и многие другие электротехнические правила требуют системы заземления как для электроснабжения, которое входит в ваш дом, так и для компонентов цепи внутри вашего дома. Это гарантирует, что каждый провод в вашем доме подключен к источнику заземления либо в точке, где он выходит из счетчика мощности, либо в точке входа в ваш дом, либо как можно ближе к этим точкам.

Заземление обеспечивает путь для прохождения электрического тока. Например, от автоматического выключателя и электрической коробки служебный электрический провод идет к счетчику мощности, где он присоединяется к набору из трех заземляющих шин, соединенных вместе заземляющими проводами. Они соединены с вашей подземной водопроводной трубой другим набором колючих стержней, вбитых в почву или закрепленных в пластиковых ведрах с низким сопротивлением, наполненных песчано-гравийной смесью.

В электрической цепи есть активный провод, по которому подается питание, и нейтральный провод, возвращающий ток обратно на панель выключателя. Заземляющий провод соединяет цельнометаллические конструкции, чтобы иметь общую точку отсчета электрического потенциала. Заземляющий провод обеспечивает безопасный возврат электрического тока в землю, не причиняя никому вреда в случае короткого замыкания.

Медная жила соединена с металлическим стержнем электропроводки в землю. Заземляющий стержень подключен к электрической цепи, которая безопасно проводит электричество на землю. Если в системах электропроводки используются электрические кабели, покрытые металлической оболочкой, они считаются заземленными. Металл будет служить заземляющим проводом между настенными розетками и сервисной панелью.

Но если в системе электропроводки используется кабель с пластиковой оболочкой, система обычно считается незаземленной. В этом случае заземляющие стержни должны быть установлены как единственный способ заземления проводки цепи.

Системы заземления должны оставаться заземленными, даже если через них не протекает электрический ток. Если бы заземляющий провод был отключен от системы и по нему не протекал ток, любые металлические материалы, которые могли оказаться под напряжением, могли бы вызвать протекание электрического тока через них.

Например, если электрическая система внутри незаземленного здания была затоплена и электричество было отключено, любые заземленные металлические предметы, такие как ручные инструменты или приборы, останутся электрически заряженными, даже если они не используются.

Важность электрического заземления

Защита от электрических перегрузок

Одним из основных преимуществ электрического заземления является защита ваших приборов, дома и всех остальных в случае скачков напряжения. Всплески обычно случаются, когда молния ударяет в экстремальных погодных условиях. Эти события могут вызвать высокое напряжение электричества, которое может повредить ваши приборы.

Однако, заземлив электрическую систему, вы защитите себя от скачков напряжения. Это поможет гарантировать, что даже когда ваши приборы выключены, они не получат удара током, если в проводке вашего дома произойдет внезапный скачок напряжения.

Помощь в стабилизации уровней напряжения

Когда вы заземляете электрическую систему, вы можете легко распределить нужное напряжение на каждое устройство. Это помогает приборам работать более эффективно и может предотвратить перегрузку вашей электрической системы. Земля обеспечивает общую точку отсчета для источников напряжения в электрической системе.

Предотвращение серьезного ущерба, травм и смерти

Если вы не заземлите электрическую систему, ваши электроприборы и ваша жизнь будут в опасности. В худшем случае вы можете получить серьезные или смертельные травмы в результате скачка напряжения или возгорания, если ваши электроприборы не заземлены.

Земля — отличный проводник

Одной из основных причин, по которой вы должны заземлять свои приборы, является то, что земля — отличный проводник. Это означает, что избыточное электричество всегда будет идти по пути наименьшего сопротивления. Когда прибор не заземлен, он может передавать ток через любого человека, который соприкасается с ним. Если это электричество достаточно высокое, вы получите серьезные травмы или даже умрете.

Помощь в подаче электроэнергии

Еще одна причина, по которой полезно заземлять электроприборы, заключается в том, что это помогает лишнему электричеству поступать туда, куда вам нужно. Например, если бы этот ток избыточного электричества ударил по объекту, то у этого объекта был бы шанс стать наэлектризованным. Это означает, что каждый раз, когда вы прикасаетесь к нему, вы рискуете получить удар током.

Как определить, заземлен ли ток или нет

Вы можете проверить, заземлен ли электрический прибор, просто положив на него руки. Если вы чувствуете покалывание, исходящее от прибора, это означает, что в данный момент он не заземлен. Его также нельзя добавлять в воду.

Если прибор оснащен трехжильным шнуром и трехконтактной вилкой, третий провод и штырь обеспечивают заземление. Однако бытовая техника не всегда комплектуется этим трехжильным шнуром, иногда у них бывает только два провода.

Как проверить электрическое заземление

Ваша розетка является первым признаком надлежащего электрического заземления. Если это трехштырьковая розетка с П-образным пазом, то это означает, что розетка заземлена.

Изображение предоставлено: https://www.thespruce.com/

Осмотрите свои приборы. Если у вас есть электроприбор с трехжильным кабелем, вы в безопасности, потому что эти машины оснащены вилками с заземлением. Это сделано для того, чтобы свести к минимуму вероятность поражения электрическим током, обеспечивая надлежащее заземление для любого оборудования, оснащенного им.

Эти устройства также снижают вероятность поражения электрическим током. Вставьте красный щуп тестера цепи в меньший слот розетки. Эта розетка представляет собой горячий провод, по которому проходит электрический ток. Вставьте черный провод зонда в один из двух больших разъемов, нейтральных проводов, возвращающих электричество на автоматический выключатель или основной источник питания.

Проверьте все свои розетки, чтобы убедиться в отсутствии неисправных с высоким сопротивлением и пропустить через них небольшой ток. Проверьте индикатор, он должен загореться, если ваша розетка заземлена. Если он не загорается, поменяйте местами красный и черный щупы. Если индикатор не отображается при проверке электрического заземления, ваша розетка не заземлена и небезопасна для использования.

Часто задаваемые вопросы об электрическом заземлении

Что произойдет, если не подключить заземляющий провод?

Простое отключение провода заземления не делает вашу электрическую систему более безопасной.
