Из этой статьи вы узнаете:

  • Каких правил нужно придерживаться при разводке электрики в доме
  • Как правильно производится и из каких этапов состоит разводка электрики в доме
  • Какие инструменты нужны для разводки электрики в доме
  • Как составляются проект и схема разводки электрики в доме
  • Какой тип проводки выбрать лучше всего: открытую или скрытую
  • Как узнать общую мощность приборов
  • Как сделать разводку электрики в доме своими руками
  • Какова стоимость разводки электрики в доме

К ремонту в Москве необходимо подойти серьезно. Составление схем и прокладка электропроводки в доме – дело непростое, требующее от мастера определенных навыков и знаний. Электрик должен отлично читать схемы, уметь быстро и надежно прокладывать кабель даже в сложных помещениях, знать все нормы и стандарты электромонтажных работ.

Несомненно, разводка электрики в доме может осуществляться и непрофессионалом, но все-таки при этом он обязан придерживаться определенных правил и норм, которые мы разберем в этой статье, чтобы монтаж был качественным, а электропроводка – безопасной.

Правила разводки электрики в доме

На каждый вид строительных и монтажных работ существуют правила и стандарты, такие как СНиП и ГОСТ. Если брать электромонтажные работы, то они должны проводиться согласно ПУЭ – правилам устройства электроустановок. Человек, решивший самостоятельно произвести разводку электрики в доме, должен в обязательном порядке ознакомиться с этим документом. В ПУЭ можно найти самую разнообразную информацию, например, правила монтажа и принципы выбора электрооборудования.

Основные правила при разводке электрики в частном доме или квартире:

  1. Основные элементы электропроводки в доме должны быть в свободном доступе (к таким элементам относят короба, розетки, выключатели).
  2. При установке выключателей их высота над полом должна быть в пределах 60-150 сантиметров, сами выключатели располагаются с той стороны двери, где она не мешает доступу к ним, то есть если дверь открывается направо, выключатель должен располагаться слева от нее, и наоборот.
    Кабель к выключателю подводится сверху.
  3. Из-за возможности затопления помещения, правила указывают на установку розеток в 50-80 сантиметрах от пола, при этом розетки должны располагаться в 50 и более сантиметрах от газовых плит, труб и радиаторов отопления, водоснабжения. Таким образом, розетки должны монтироваться не ближе, чем полметра от всех заземленных предметов.

  4. Нормой установки розеток является показатель: 1 розетка на 6 квадратных метров помещения. Исключение составляет кухня, в ней устанавливается необходимое количество розеток, достаточное для подключения всех бытовых приборов и техники. Установка розеток в туалете запрещена. В ванной розетку установить можно, но при этом подвод электричества к такой розетке осуществляется через отдельный автомат, находящийся вне помещения ванной комнаты.
  5. Прокладка кабелей осуществляется только вертикально и горизонтально, углы перехода – строго 90 градусов. Все проложенные кабели наносятся на электрическую схему.

  6. При прокладке кабелей существуют нормы отступа от труб, несущих балок и подобных конструктивных элементов помещения. Высота прокладки кабеля от пола – 15-20 сантиметров. От газовых труб кабель должен находиться на расстоянии не менее 40 сантиметров. От балок и карнизов горизонтально идущий кабель должен быть на расстоянии 5-10 сантиметров, при этом кабель, идущий вдоль потолка, прокладывается в 15 сантиметрах от него.
  7. Во время прокладки проводки необходимо учитывать, что кабель не должен касаться металлических конструктивных элементов, использованных при строительстве квартиры или дома.
  8. Если кабели прокладываются параллельно, расстояние между ними не должно быть менее 3 миллиметров, при этом каждый отдельный кабель должен быть проложен в специальном кабель-канале: защитном коробе или гофре.
  9. Разводка кабелей или их соединение выполняется только в специальных коробах, все соединения должны быть хорошо заизолированы, соединение медного и алюминиевого кабеля между собой строго запрещено, и уж тем более запрещены так называемые «скрутки».

  10. Провод заземления или нулевой провод к заземляющей шине прикрепляются только с помощью болтовых соединений.

Читайте также: Варианты отделки загородного дома снаружи и внутри

Разводка электрики в доме: план действий

  1. Определяем тип ввода: он может быть однофазный (220 вольт) или трехфазный – 380 вольт.

В частный дом возможен ввод и однофазного, и трехфазного электричества.



Разница заключается в возможности включения в трехфазную сеть более мощных приборов, например, отопительных электрических котлов или небольших токарных станков для гаражной мастерской при доме. При этом стоит учитывать, что в дом площадью 100 квадратных метров, не отапливаемый электричеством, достаточно будет провести однофазную сеть. При вводе в дом сети 380 вольт правила монтажа электроприборов и электропроводки жестче, это связано с тем, что более высокое напряжение опаснее для жизни человека при поражении электрическим током.

  1. Разработка схемы и расчет мощности, подача документов на получение проекта.

Несмотря на заявленную вами мощность в 15 киловатт, в проекте в итоге вы можете увидеть, что вам выделили всего 5 киловатт мощности. Это связано со многими факторами, конкретную причину необходимо выяснять в местных организациях по электросетям.

  1. Подбор согласно проекту подходящих комплектующих: кабелей, электросчетчиков, розеток, расходных материалов.
  2. Ввод электричества от столба в дом. Он может быть двух видов – воздушный или подземный. Осуществляется это мероприятие специализированной организацией. Устанавливается автомат ввода и счетчик.
  3. Установка распределительного щитка и ввод электричества в дом.

  1. Прокладка кабелей от щитка по дому, установка розеток и выключателей.
  2. Формирование контура заземления, а также его подключение.
  3. Проверка системы, тестирование электрической схемы дома или квартиры.
  4. Подключение электричества и пользование им.

Выше перечислены лишь базовые пункты плана подключения дома к электросети, в каждом конкретном случае могут быть свои нюансы, но в начале всегда необходимо получение проекта и технических условий на подключение. От подачи документов до выдачи технических условий может пройти полгода, поэтому необходимо делать это заранее, еще до начала активного строительства дома.

Рекомендуемые статьи по данной теме:

  • Ремонт гостиной на даче
  • Установка автоматических ворот
  • Отопление в доме под ключ

Стоит помнить, что технические условия на подключение действуют всего лишь два года, за это время необходимо возвести хотя бы стену, на которой будет крепиться автомат ввода и электросчетчики.

Выбираем инструменты для разводки электрики в доме

Для монтажа электропроводки понадобится специальный инструмент, ведь голыми руками невозможно качественно произвести разводку электрики в доме (из газобетона, к примеру, или любого другого материала).

Итак, нам понадобятся:

  • индикаторная отвертка;
  • качественный тестер, мультиметр;
  • перфоратор и молоток;
  • пассатижи и плоскогубцы;
  • нескольких видов и размеров отвертки – плоские и фигурные;
  • изолента, термоусадка или жидкая изоляция;
  • штроборез.

Читайте также: Септик для частного дома: от выбора до установки

Проект и схема разводки электрики в доме

Работы по прокладке электропроводки в доме должны выполняться профессионалами и строго в соответствии с проектом. Сам проект стоит определенных денег, но от того, насколько грамотно составлен проект и разработана схема, будет напрямую зависеть безопасность людей в доме.

Если же вы хотите сами составить проект электропроводки в доме, то должны строго придерживаться определенных правил, при этом желательно понимать, что такое электрический ток, чем он опасен и каковы должны быть нормы обращения с электросетью. Для начала необходимо понять условные графические обозначения элементов электрической схемы:

Далее рисуем чертеж квартиры или дома и на нем указываем точки, в которых будут смонтированы розетки, выключатели, а также отмечаем, где будет находиться освещение. Главная задача такой схемы – показать, где будут проходить электрические кабели и устанавливаться электроприборы. Необходимо заранее продумать, где будет установлена бытовая техника, например, холодильник, и разместить на схеме соответствующие элементы – розетки и выключатели, чтобы в дальнейшем свести к минимуму проблемы с установкой крупной бытовой техники.

Далее на схеме производим разводку кабелей к точкам подключения. Существуют несколько способов разводки питающих кабелей – последовательный, параллельный и смешанный. Смешанный тип используется чаще, так как дает существенную экономию материала.

Все точки подключения разделяются на несколько базовых групп:

  • освещение коридора, жилых комнат, кухни;
  • освещение ванной и туалета;
  • электроснабжение розеток в жилых комнатах и коридоре;
    электроснабжение розеток кухни;
  • при наличии электроплиты – электроснабжение розетки плиты.

Выше приведен только простой пример распределения на группы, в каждом конкретном случае схема подбирается индивидуально. Такая группировка дает возможность сэкономить на материалах и сделать электрическую схему в доме логичной и эффективной.

Читайте также: Электромонтаж в квартире: особенности, рекомендации, правила

Узнаём общую мощность приборов

Для того чтобы вычислить силу тока, которой будет подвержен электрический кабель, необходимо суммарную мощность потребителей в ваттах разделить на 220 вольт. Например, если суммарная мощность потребителей, подключенных на один питающий кабель, равна 5 киловаттам, сила тока будет достигать 5000/220=22,7 ампер.

Согласно определенному максимальному току подбирается кабель подходящего сечения. Сделать это можно по стандартным таблицам, а можно самому произвести расчет по специальной формуле.

При расчете электрической схемы стоит учитывать, что одновременно в доме все потребители к электросети не подключаются, поэтому в расчеты вносятся поправочные коэффициенты. Так, для общей мощности до 14 киловатт поправочный коэффициент будет 0,8. От 14 до 20 киловатт коэффициент составит 0,65. От 20 до 50 киловатт – 0,5.

Какой тип проводки выбрать: открытую или скрытую

Прежде всего, тип проводки зависит от материала, из которого изготовлен дом. Для деревянных домов применяется исключительно открытая проводка, которая должна быть скрыта в кабель-канале или специальном коробе.

Важно помнить, что открытая проводка в деревянном доме должна иметь дополнительный слой электроизоляции, чтобы эксплуатация электрической сети была максимально безопасной.

В домах из кирпича или каменного блока возможно применение как скрытой, так и открытой электропроводки, но выполнена она должна быть таким образом, чтобы всегда был свободный доступ к ней для ремонта в случае каких-либо неполадок, а также возможность дополнительного монтажа новых элементов электросети, например, розеток.

Читайте также: Ремонт загородного дома под ключ: этапы и рекомендации

Разводка электрики в доме своими руками: пошаговая инструкция

При разводке электрики в доме (из оцилиндрованного бревна, например) своими руками важно соблюдать все этапы,  так как от этого будет завесить качество сети и ее дальнейшая эксплуатация.

  1. Подготовительный этап. Необходимо иметь под рукой все необходимые материалы и инструменты.
  2. Установка электрического счетчика, который должен быть проверен заранее на работоспособность.

  3. Монтаж автоматов, УЗО и ему подобных защитных устройств.
  4. Согласно схеме выбиваем в стенах (если монтируем скрытую электропроводку) штробы и каналы, в которые будут уложены электрические кабели.

  5. С помощью крепежных петель укладываем кабели.
  6. Соединяем кабели в специальных распределительных коробках, не забывая при этом правила соединения кабелей.
  7. Используем затирки и шпатлевки для выравнивания стен.
  8. Если проводка монтируется открытым типом, заранее укладываем ее в защитные кабель- каналы или короба.

Аналогично производится монтаж электропроводки в квартире, но в данном случае стоит учитывать, что в некоторых случаях потребуется работа специалистов и временное отключение подъезда или дома от электроснабжения, что потребует согласования с соседями и управляющей компанией, обслуживающей дом.

Стоимость разводки электрики в доме

Вид услуги

Описание

Цена (руб)

Установка электрощитка

1 штука

3000-7000

Монтаж автомата

1 штука

500-700

Укладка (разводка) электрики в деревянном доме

за 1 м кв. площади помещения

650-800

Монтаж электропроводки в кирпичном частном доме без штробления

за 1 м. кв. площади помещения

1000-1300

Монтаж электропроводки в кирпичном частном доме со штроблением

за 1 м. кв. площади помещения

1400-1600

Установка розетки, выключателя

1 штука

850-1150

Монтаж распределительной коробки в углубление

1 штука

850-1100

Монтаж накладной распределительной коробки

1 штука

400-600

Уточнение для желающих узнать больше про разводку электрики в доме: цена разных услуг в таблице указана без стоимости материалов. Также отдельно оплачивается вызов специалиста, составление схемы электропроводки. В каждом случае итоговая стоимость работ будет зависеть от различных факторов, поэтому сначала составляется смета работ, где прописывается вся информация, а затем подсчитывается окончательная сумма.

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

схемы электропроводки + как провести самому

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Содержание статьи:

  • Отличительные черты современной электропроводки
  • Для чего нужна схема разводки?
  • Разделение электропроводки на группы (линии)
    • Стационарная бытовая техника
    • Выделенная линия для кухни
    • Одна или несколько осветительных групп?
    • Помещения с повышенной влажностью
  • Обзор схем электропроводки для жилых помещений
    • Вариант #1: однокомнатное жилье или студия
    • Вариант #2: 2-, 3-комнатная квартира
  • Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с , осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной ?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

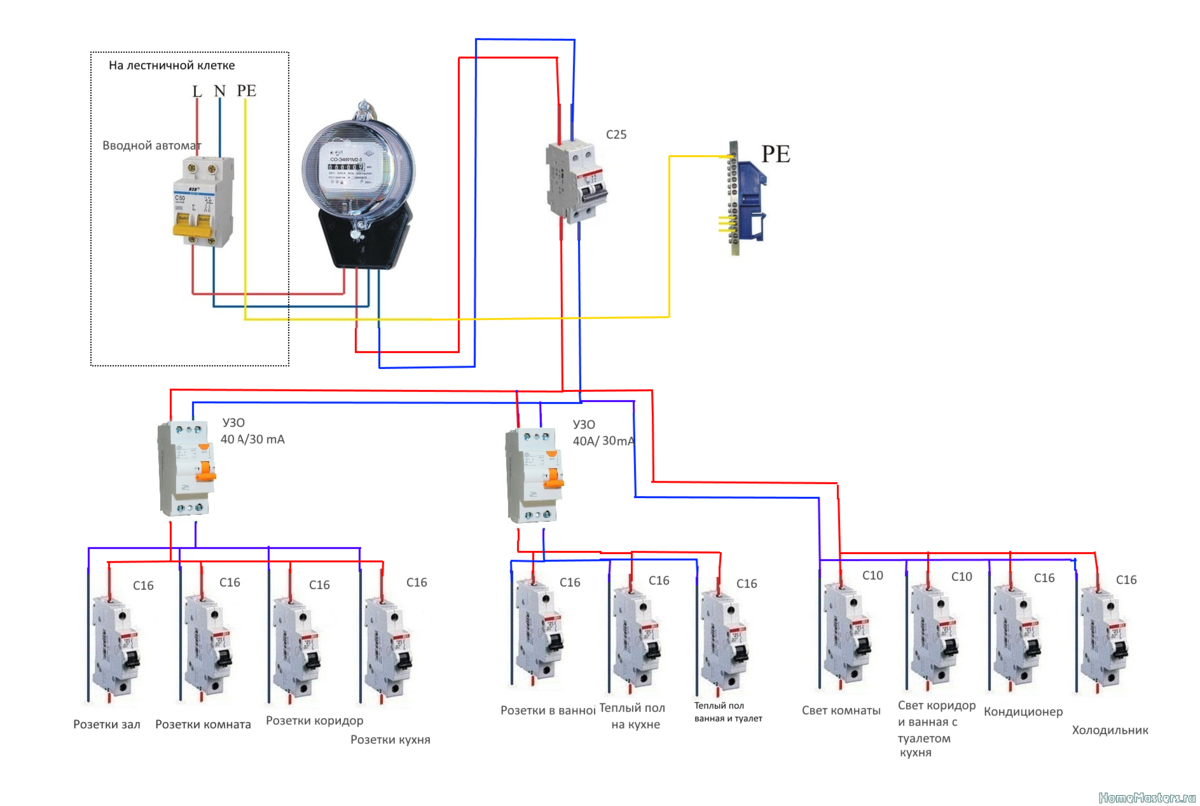

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

Галерея изображений

Фото из

Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей

На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты

Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа – мощная бытовая техника

2 группа – кухонная линия

3 группа – ванная и туалет

4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей

Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

Галерея изображений

Фото из

Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей

Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку

Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери

Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1 – установка распределительной коробки

Правило 2 – монтаж розеток для электроприборов

Правило 3 – место установки выключателя

Правило 4 – способ монтажа проводки

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но  во всей квартире электропроводку придется заменить на трехжильную.

С правилами выбора для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.

Обзор схем электропроводки для жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования разводки в собственном помещении. При составлении чертежа важно учесть расстановку и мощность стационарной техники, условия использования электроприборов, комфортное для использования размещение розеток и выключателей.

Вариант #1: однокомнатное жилье или студия

Отличительная черта однокомнатного жилья – минимальное, по сравнению с остальными вариантами, количество электроприборов, соответственно, образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или санузла не нужно планировать отдельные группы – общие принципы лучше сохранить.

Вариант схемы проводки для 1-комнатной квартиры с учетом того, что в каждом помещении планируется установить один прибор освещения

Рассмотрим, что обязательно следует предпринять при составлении схемы разводки электрики в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему будет намного легче.

Параметры электрической сети

Сложно заранее решить, какие приборы будут установлены во всей квартире, тем не менее, хотя бы приблизительное их количество необходимо, чтобы правильно подсчитать суммарную мощность.

Важно определить и места их размещения, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для монтажа розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток – 0,3-1,8 м, выключателей – 0,6-0,9 м. Ориентируемся на удобство пользования

Также важно выбрать способ прокладки кабелей – открытый или закрытый. предполагает укладку проводов поверх декоративной отделки стен. В этом случае чаще всего проводку прикрывают пластиковыми коробами, но в отдельных случаях оставляют на виду.

Монтаж проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и находящиеся на виду провода являются частью декоративного оформления

Преимущества открытой проводки:

  • возможность установки после или во время ремонтных работ;
  • быстрый монтаж;
  • в любое время можно подключить еще одну линию.

При монтаже скрытой проводки придется штробить стены, чтобы все провода замаскировать под финишной отделкой. Проще с подвесными конструкциями: подводку для системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

У скрытой проводки плюсов немного, но они весомее:

  • предъявляются не такие строгие требования к параметрам и условиям монтажа;
  • увеличиваются допуски к номинально разрешенным токам;
  • сохраняется интерьерная целостность.

Традиционно в новых квартирах используют скрытую разводку, а открытым способом пользуются только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет нагрузки электросети

Чтобы рассчитать общую нагрузку электроприборов, необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение электросети. Существует множество формул расчета, но лучше воспользоваться готовыми таблицами.

Таблица потребляемых мощностей наиболее распространенных бытовых электроприборов, которые обычно используются жителями квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики приборов (+)

Рекомендуем для подсчета точной нагрузки обратиться к инженеру или воспользоваться компьютерной программой, потому что от результата зависит .

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытый или закрытый), так как у закрытой проводки теплопроводность меньше, следовательно, и ток также меньше (+)

По правилам, если внутриквартирные сети разделены на группы, то каждую отдельную линию необходимо оборудовать автоматом 25 А. Следовательно, при разбивке на группы учитываем суммарный номинальный ток (не более 25 А).

Существуют исключения: например, для осветительных сетей достаточно аппарата защиты на 16 А, но при условии, что группа включает в себя не более 20 розеток и ламп одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) необходима отдельная линия с аппаратом защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, в которых на протяжении долгих лет не проводился ремонт, или на даче, где нет мощного электрооборудования. Получается, что даже для устройства электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электроточек по группам. Для кухни выделено целых три группы, обслуживающих электроплиту, малую бытовую технику и осветительную сеть

Эта схема практически применима к любому типу жилья, но точек подключения, соответственно, и линий, в 2- и 3-комнатных квартирах будет больше.

Вариант #2: 2-, 3-комнатная квартира

Принципиально электрическая разводка не зависит от количества комнат, но существует ряд особенностей, которые нужно учесть:

  • розеточную сеть лучше разделить на несколько групп – по количеству комнат;
  • осветительную систему также необходимо разделить по комнатам;
  • для кухни следует выделить как минимум три линии – для приборов освещения, мощного оборудования и малой бытовой техники;
  • если санузел раздельный, лучше также использовать разделение на 2 группы.

Учитывая, что большая площадь квартир характерна для жилья элитной категории, в схемы разводки включают охранное оборудование.

Примерная схема установки защитной аппаратуры для квартиры с двумя комнатами. Предполагается, что кроме розеточных и осветительных групп в квартире установлена система видеонаблюдения и охранная сигнализация

Если составлением схемы и монтажом занимаются специалисты, то и у вас по окончании работ должна остаться схема – на случай ремонта или возникновения непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки для многокомнатных квартир лучше использовать несколько чертежей, так как в одном сложно обозначить все группы, включая слаботочные

По разработанной схеме прокладки электролиний и установки электроточек можно смело выполнять монтаж . Желательно избегать изменений в спланированной разводке во время производства работ. Однако если в них возникнет необходимость, корректировку схемы нужно делать с учетом вышеизложенных правил.

Составляя , обязательно следует указать входное электрооборудование и параметры кабеля из входной группы.

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Как подключить лампы последовательно? Базовый монтаж электропроводки

Монтаж электропроводкиКак сделать

В сегодняшнем учебном пособии по установке электропроводки мы покажем , как подключить точки освещения в . Хотя мы знаем, что последовательное соединение для бытовой проводки, такой как вентиляторы, выключатели, лампочки и т. д., не является предпочтительным способом вместо параллельного или последовательно-параллельного соединения. Но в некоторых случаях нам необходимо последовательно подключать и подключать электроприборы, исходя из системных требований. Одной из наиболее распространенных конфигураций последовательно соединенных огней является цепочка рождественских огней, в которой светодиоды и маленькие лампочки в основном соединены последовательно.

Как подключить лампы последовательно?

На приведенном выше рисунке все три световые точки соединены последовательно. Каждая лампа подключается к следующей, т. е. L (линия, также известная как фаза) подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключается к напряжение питания тогда.

Согласно аналогии с последовательной цепью, протекающий ток одинаков во всех этих лампах накаливания / лампах, но напряжение отличается, в отличие от параллельной цепи, где напряжение одинаково в каждой точке, где ток разный.

Одним из основных недостатков последовательной цепи освещения является то, что добавление или удаление одной лампы из цепи повлияет на всю цепь, т. е. другие лампы будут светиться тусклее, а другие подключенные устройства и приборы не получат достаточного или требуемого рабочего напряжения, потому что напряжение в последовательной цепи разное в каждой точке, но протекающий ток одинаков.

Любое количество точек освещения или нагрузки может быть добавлено (в соответствии с расчетом нагрузки цепи или подцепи) в цепи такого типа путем простого удлинения L и N провода к другим лампам, но они не будут светиться в соответствии с номинальной выходной эффективностью. Короче говоря, добавление большего количества лампочек в последовательную цепь приведет к затемнению остальных световых точек.

Другим серьезным дефектом последовательной цепи освещения является то, что, поскольку все лампы или лампочки подключены между линией L и нейтралью N соответственно, если одна из лампочек выйдет из строя, остальная часть цепи не будет работать, поскольку цепь будет разомкнута, как показано на рис. ниже. Здесь вы можете видеть обрыв линейного провода, подключенного к лампе 3, поэтому лампа выключена, а остальная цепь работает правильно, т. Е. Лампы светятся.

Светильники, соединенные последовательно

Недостатки последовательной цепи освещения.

  • Обрыв провода, выход из строя или удаление любой отдельной лампы приведет к разрыву цепи и прекращению работы всех остальных, поскольку в цепи протекает только один единственный путь тока.
  • Если в последовательную цепь освещения добавить больше ламп, их яркость будет снижена. потому что напряжение распределяется в последовательной цепи. Если мы добавим больше нагрузок в последовательную цепь, падение перенапряжения увеличится, что не является хорошим признаком для защиты электроприборов.
  • Проводка серии
  • представляет собой проводку типа «ВСЕ или НИ ОДИН», что означает, что все устройства будут работать одновременно или все они отключатся, если возникнет неисправность в любом из подключенных устройств в последовательной цепи.
  • Высокое напряжение питания необходимо, если нам нужно добавить дополнительную нагрузку (лампочки, электронагреватели, кондиционер и т. д.) в последовательную цепь. Например, если пять ламп на 220 В должны быть соединены последовательно, то напряжение питания должно быть: 5 x 220 В = 1,1 кВ.
  • Общее сопротивление последовательной цепи увеличивается (и ток уменьшается) при увеличении нагрузки в цепи.
  • В соответствии с будущими потребностями в последовательную цепь тока следует добавлять только те электроприборы, если они имеют такой же номинальный ток, как и ток, одинаковый в каждой точке последовательной цепи. Однако мы знаем, что электрические приборы и устройства, такие как лампочки, вентиляторы, обогреватели, кондиционеры и т. д., имеют разный номинальный ток, поэтому их нельзя включать в последовательную цепь для бесперебойной и эффективной работы.

Преимущества :

  • При последовательном подключении требуется меньший размер кабеля.
  • Мы используем для защиты цепи последовательного соединения предохранителей и автоматических выключателей с другими приборами.
  • Цепь серии
  • не вызывает накладных расходов из-за высокого сопротивления при добавлении в цепь дополнительной нагрузки.
  • Срок службы батареи при последовательном включении больше, чем при параллельном.
  • Это самый простой способ подключения электропроводки, и неисправность может быть легко обнаружена и устранена по сравнению с параллельным или последовательно-параллельным подключением.
Недостатки последовательной цепи освещения

Полезно знать:

  • Выключатели и предохранители должны быть подключены через линию (под напряжением) провод.
  • Параллельное соединение электрических устройств и устройств, таких как вентиляторы, розетки, лампочки и т. д., является предпочтительным способом вместо последовательного соединения.
  • Параллельное или последовательно-параллельное подключение более надежно, чем последовательное подключение.

Предупреждение:

  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные основные руководства по установке домашней электропроводки:

  • Как подключить лампы параллельно?
  • Как подключить переключатели последовательно?
  • Как подключить переключатели параллельно?
  • Как управлять лампой с помощью одностороннего или одностороннего переключателя?
  • Введение в последовательное, параллельное и последовательно-параллельное соединения
  • Серия
  • , параллельное и последовательно-параллельное соединение батарей
  • Разница между последовательной и параллельной схемой — сравнение

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Объяснение проводки 3-ходового переключателя — Академия MEP

Объяснение проводки 3-ходового переключателя

Объяснение проводки 3-ходового переключателя. Как работают трехпозиционные выключатели света. В этой презентации мы научимся управлять светом с помощью трехпозиционного выключателя, что удобно при наличии двух и более входов в помещение или верхней и нижней лестничной клетке. Мы покажем несколько различных конфигураций проводки.

Чтобы посмотреть БЕСПЛАТНУЮ версию этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Объяснение проводки трехходового переключателя

Предупреждение об электробезопасности

При работе с электричеством обязательно отключите питание на электрическом щите и наймите квалифицированного электрика для выполнения установки, если вы не уверены, что сможете выполнить эту работу безопасно. Электричество может убить.

3-позиционный переключатель для управления освещением или вентилятором

Как работают 3-позиционные переключатели освещения?

Если мы посмотрим на трехпозиционный переключатель, то увидим, что он имеет четыре клеммных винта. У нас есть два пассажирских терминала, которые обычно обозначаются светлым бронзовым или медным цветом, наземный терминал зеленого цвета и общий терминал часто темного цвета. 3-позиционный переключатель не будет иметь обозначения включения/выключения, которое можно найти на стандартных переключателях, так как любое положение может быть включено или выключено.

Внутри выключателя любой из контактных зажимов соединен с общим контактным зажимом, который может замыкать или размыкать цепь в зависимости от того, совпадают или нет положения других контактных зажимов переключателя. Это похоже на игру на концентрацию, когда вы переворачиваете две игральные карты, пытаясь совместить их. Когда два отдельных двухпозиционных переключателя совпадают на своих контактных проводах, загорается свет, когда они не совпадают, свет гаснет. Они могут сочетаться как с красным, так и с обоими черными, но не с черным/красным или красным/черным.

В зависимости от производителя переключателя две контактные клеммы могут находиться на одной стороне переключателя или на противоположных сторонах переключателя.

3-позиционный переключатель, пример № 1

В этой схеме у нас есть светильник между двумя переключателями.

Входящая электроэнергия будет подключаться к общей клемме переключателя №2. Затем мы прокладываем черный контактный провод от переключателя № 2 к переключателю № 1. То же самое проделываем с красным проводом. От общей клеммы на выключателе №1 подключаемся к свету. Подводим нулевой провод от источника питания и подключаем напрямую к светильнику. Также подводим провод заземления от электрощита и подключаем к каждому из выключателей.

3-позиционный выключатель света с выключенным светом.

Если мы снимем крышки переключателей и заглянем внутрь, мы увидим, как работают эти 3-позиционные выключатели света. Внутри находится однополюсный двухпозиционный переключатель, который предоставляет каждому переключателю возможность подключения общей клеммы к красной или черной клемме для перемещения.

Когда оба переключателя находятся в разных конфигурациях, например, как показано ниже, у нас есть один общий переключатель, подключенный к черному контакту, а другой переключатель, подключенный к красному разъему. Если мы следим за питанием от источника, то черный общий провод от электрощита соединяется с общей клеммой на выключателе №2, затем проходит через выключатель на черную контактную клемму, а затем на выключатель №1, где заканчивается тупиком.

3-ходовой переключатель Проводка с переключателями в противоположных положениях

Если мы переключим переключатель № 1 на черный провод, то загорится свет, поскольку электрическая цепь имеет полный путь через оба переключателя к свету.

Объяснение проводки трехпозиционного переключателя

Процесс включения и выключения света может происходить от любого переключателя, как показано здесь, теперь мы щелкаем переключателем № 2, чтобы разорвать электрическую цепь и выключить свет. Чтобы снова включить свет, у нас есть два варианта: мы можем переключить переключатель № 1 на красный терминал путешественника, чтобы он совпадал с переключателем № 2, или просто переключить переключатель № 2 обратно на черный терминал путешественника.

3-позиционный переключатель, пример #2

В зависимости от планировки помещения и места прокладки проводки существует несколько вариантов ее прокладки. Мы покажем, как подключить трехпозиционный переключатель, подключив оба переключателя перед светом.

Установит светильник и два выключателя. Черный горячий провод от источника питания подводим к общему выводу переключателя №2. Обратите внимание, что этот провод обычно черный, но ваш провод может быть другого цвета.

3-ходовой выключатель света Схема подключения

Затем мы протянем черный контактный провод от трехпозиционного переключателя №2 к той же клемме на переключателе №1, это может быть от левой стороны переключателя к левой стороне другого переключателя. Затем мы устанавливаем розеточную коробку и прокладываем черный провод от темного винта с общей клеммой в нижней части выключателя № 2 к светильнику. Теперь у нас есть один полный путь от источника до самого света.

Затем мы устанавливаем красный контактный провод с правой стороны переключателя №1 на правую сторону переключателя №2. Это дает нам второй необязательный путь к свету через красные дорожные провода от черного горячего провода, подведенного к общей клемме.

Далее устанавливаем входящий белый нулевой провод, обычно белого цвета, и подключаем к светильнику. Затем устанавливаем зеленый провод заземления от нашего источника на клемму заземления розеток, а затем на каждую из клемм заземления на выключателях. Заземление обычно представляет собой изолированный зеленый провод или может быть оголенным медным проводом. В распределительной коробке светильников должно быть место для заземления.

У нас есть 4 проводных соединения на каждом выключателе. Два путешественника, один обычный и один наземный.

Когда мы включаем питание и оба переключателя имеют одну и ту же контактную клемму, подключенную к общему, тогда загорится свет, как показано выше, где оба черных контактных провода находятся в одном и том же положении. Это могут быть либо оба черных, либо оба красных путешественника в одной и той же позиции.

Схема подключения 3-ходового переключателя освещения

Когда один из переключателей щелкнут так, что нет соответствующего бегущего провода, который обеспечивает полный путь к горячему общему проводу, свет гаснет, как показано здесь, при этом переключатель № 1 выключается. Трехпозиционный переключатель не указывает, что свет горит, когда переключатель находится в верхнем положении, и выключается, когда он находится в нижнем положении. Включение или выключение света определяется наличием соответствующей пары контактных проводов, обеспечивающих полный путь питания к фонарю.

Внутри 3-позиционного переключателя

Если мы заглянем внутрь, то увидим, что каждый переключатель имеет один полюс и двойной ход, а это означает, что у переключателя есть два варианта: подключить общий провод к клемме № 1 или 2.

Когда оба переключателя находятся на одной клемме для пассажиров, как показано здесь, питание проходит к свету. Если какой-либо из переключателей изменит положение, свет погаснет. Электроэнергия поступает через черный общий провод, подключенный к выключателю № 2, и использует красный провод для достижения клеммы № 2 выключателя № 1, где она проходит через общий провод к свету, образуя полную цепь.

Лестничная клетка Пример

Сначала мы монтируем светильник над лестничной клеткой и устанавливаем выключатель вверху и внизу лестничной клетки.

Следующая запись

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
