Вступление

Открытая электропроводка в квартире это прокладка электрических проводов по поверхности стен и потолка квартиры на специальных креплениях или в специальных коробах, плинтусах и т.п. Открытая электропроводка часто используется в квартире, хотя это не самый эстетичный вариант прокладки проводов для розеток и освещения квартиры.

Отличительная привлекательность открытой проводки для жилой квартиры, это простота исполнения и отсутствие большого мусора от проведения работ. Проще проложить новую электрическую цепь видимой в специальном коробе, чем замуровывать электрический кабель в стену, производя при этом шум на весь дом и пыль со строительным мусором на всю квартиру.

Стоит отметить, что открытый монтаж инженерных коммуникаций применяются гораздо чаще, чем скрытый. Например, трубы водопровода или отопления открыто монтируются гораздо чаще, чем скрыто. Обусловлено это не только простотой монтажных работ и удобством последующего обслуживания.

Очень часто технологически невозможно скрыть инженерную коммуникацию. Например, скрыть электропроводку в деревянном срубе будет очень проблематично. Или водопроводный узел с запорной арматурой скрыть просто невозможно, ведь любая запорная арматура, как резьбовая, так и фланцевая должна быть доступна для обслуживания. И здесь не важно, используется качественная запорная арматура от производителя или наборное оборудование посредников, технологически скрывать такие инженерные коммуникации нельзя.

Открытая электропроводка в квартире – типы и виды

По технике выполнения открытую проводку в квартире можно разделить на следующие виды:

Открытая электропроводка в коробах

Открытая электропроводка в коробах разрешена во всех помещениях квартиры, если электропроводка выполняется электрическими кабелями. Если для проводки используется провода, то  нельзя прокладывать провода в коробах в ванной и санузлах. Это связано с влажностью в этих помещениях и как следствие, техникой безопасности электропроводки.

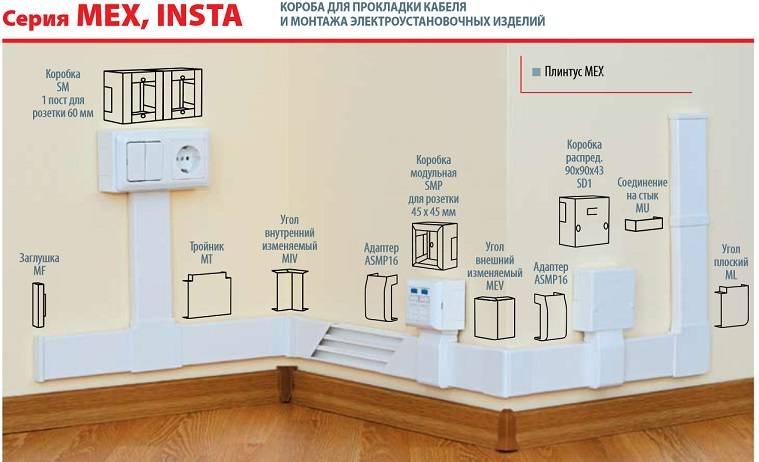

Короб пластиковый для прокладки электрокабелей

На кухне в отличие от ванной, можно проложить короба и в них сделать электропроводку проводами.

Важно! Используйте для проводки только специальные короба, именно для электропроводки. Они изготавливаются из негорючих материалов и безопасны в эксплуатации.

Кстати, в широких электрокоробах сделаны разделения на секции. Это позволит вам разделить силовую электропроводку и слаботочную проводку (телефон, антенна, компьютер) и тем самым, избавится от ненужных электрических помех на слаботочную разводку.

Открытая электропроводка на клипсах

Клипса это специальное крепление для закрепления кабеля на поверхности стен или потолка.

Металлические клипсы для крепления кабеляКлипса с дюбель-гвоздемПрижимы для кабеля.

Открытая электропроводка на клипсах разрешена и допустима во всех помещениях квартиры. В качестве совета, если делаете открытую проводку на клипсах, используйте электрический кабель с тройной, а не с двойной защитной изоляцией. Например, известный кабель NYM(НЮМ).

На следующем фото вы видите клипсу для крепления гофрированной трубы ( электротехнической гофры). Это тоже может быть элемент открытой проводки, только теперь в электротехнической гофре.

Зажим клипса для крепления гофры или пластиковых труб

Открытая электропроводка в плинтусах

Плинтусная электропроводка, в специальных электпроплинтусах, с доступом к прокладываемым проводам или кабелям также относится к открытой электропроводки.

Отсюда обычные правила.

• Плинтуса должны быть специально предназначены для электропроводки, то есть, выполнены из негорючих материалов или материалов не распространяющих горение.
• Также, советую, не прокладывайте в одной связке провода для электропроводки и слаботочные провода для телефона, компьютера и телевизионной антенны. Высока вероятность помех из-за электромагнитных возмущений от электропроводов.
• В электроплинтусе, для разделения электропроводки от слаботочных проводов, достаточно места.

Другие виды открытой электропроводки, например, на фарфоровых роликах, применяются только в деревянных домах.

Открытая проводка в лотках, характерна для промышленных помещений и гаражей.

Где запрещена открытая проводка

• Запрещена открытая электропроводка проводов в ванных и санузлах;
• Согласно технике безопасности электрика в частных домах, запрещена открытая электропроводка проводов в саунах и банях;
• Но хочу заметить, что во всех выше перечисленных помещениях, допускается открытая проводка электрическими кабелями.

Несмотря, на то, что открытая электропроводка в квартире зачастую бросается в глаза и может нарушать некоторые эстетические каноны дизайна, она остается востребованной особенно в обжитых квартирах.
