особенности конструкции и технология, плюсы и минусы

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. Конструкция представляет собой монолитную ленту, соединяющую оголовки свай по периметру, или сплошную плиту, которая объединяет между собой все опоры. Ее располагают на уровне грунта либо выше его. Основная задача такой конструкции — равномерное распределение нагрузки от возведенной постройки на всю площадь основания дома.

Фундамент на сваях (столбах)

Сваи — это заостренные с одного края столбы, которые забивают или вворачивают в землю. Такой вид основания применяют при слабом грунте, когда его верхний слой не может выдержать большого веса возводимой постройки. К слабым грунтам относятся глинистые, суглинистые, торфяные или лессовидные почвы и плывуны. Снимать большой слой грунта не имеет смысла, поэтому при строительстве используют сваи. По виду заглубления в грунт они могут быть:

• забивными;
• набивными;
• винтовыми.

Основание дома на столбах используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают сваи. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров.

Друг от друга такие конструкции различаются способом заглубления, размещением под домом, типом опор и материалом, из которого они изготовлены. Столбы могут быть металлическими, железобетонными или деревянными, круглой, прямоугольной или квадратной формы. К преимуществам свайно-ростверкового фундамента

относятся:

• высокая надежность,
• небольшой фронт земляных работ,
• небольшой расход строительных материалов,
• возможность работ в зимнее время,
• отсутствие просадки грунта при вспучивании или подтоплении,
• уменьшение времени возведения основания,
• снижение стоимости работ до 20%.

Забивные сваи изготавливают или приобретают заранее. При слабом грунте они погружаются в почву с помощью вибрации или вдавливания. Ударный метод позволяет устанавливать опоры в любой плотный грунт (исключение составляют скальные породы).

Набивные столбы изготавливаются по месту, путем армирования и заливки бетоном предварительно пробуренных скважин.

Винтовые сваи схожи с большим шурупом. Такая опора состоит из металлической трубы с заостренным концом, к которой приварено спиральное ребро. Такие столбы вкручиваются в грунт как винты. Для возведения основания дома с монолитным ростверком большую популярность получили набивные сваи.

Плюсы и минусы свайной конструкции

Любые конструкции обладают своими достоинствами и недостатками. Несомненными плюсами свайного основания являются:

• возможность постройки дома вне зависимости от рельефа местности (допускается уклон строительной площадки до 200) или типа грунта;
• свайное основание с монолитным ростверком — конструкция с большим запасом прочности, которой не страшно близкое расположение грунтовых вод, вспучивание или промерзание грунта на большую глубину;
• сокращение сроков возведения по сравнению с обычным заглубленным фундаментом;
• более низкая стоимость строительства;
• при строительстве на сложном рельефе столбчатая плитная конструкция — единственно возможный вариант.

К относительным

недостаткам можно отнести такие моменты, как:

• потребность в жестком контроле качества свай (особенно промышленного производства). Небольшой изъян одной из них снизит эксплуатационные качества всей конструкции;
• создание армирующего каркаса, его привязка к оголовкам опор и заливка требуют определенных знаний и навыков.

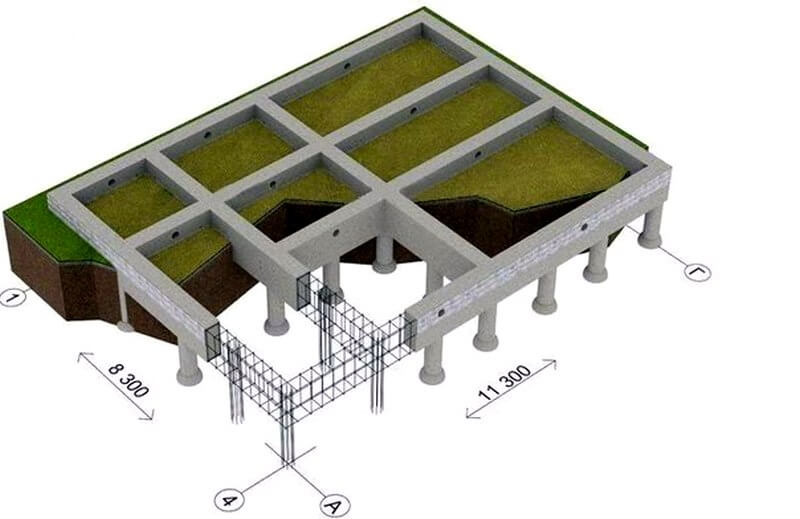

Виды свайных фундаментов с монолитным ростверком

Основание дома на столбах возводят с монолитным ленточным или плитным ростверком. В обоих случаях фундамент дома необходимо армировать. Простое бетонное основание без арматуры может выдержать только легкие постройки, а срок его службы меньше, чем у армированного.

Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка оголовков столбов ростверком в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой. Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк.

Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводите свайный фундамент с ростверком ленточного типа.

Порядок работ

1. Расчищаем участок. Удаляем верхний плодородный слой грунта, чтобы впоследствии под фундаментом не росли растения.
2. Наносим контур фундамента, определяем места для установки свай. Для монтажа промышленных изделий потребуется дополнительная техника, поэтому рассмотрим вариант с набивными (изготовленными на месте) сваями.
3. Приступаем к бурению отверстий для свай. Глубина скважины должна быть на 50−60 см ниже уровня промерзания грунта (в средней полосе он составляет 140−160 см). Для малоэтажного строительства частных домов достаточно погружения свай в грунт на 2−3 метра.
4. Устанавливаем в скважины арматуру, готовим раствор, заливаем сваи. Если предполагается делать свайный фундамент с висячим ростверком (расположенным выше уровня грунта), то для заливки выступающих из земли опор делаем опалубку. Когда предполагается возведение жесткого фундамента, из свай должны торчать части арматуры, которые при заливке ростверка будут погружены в него. Если выбрана накладная (шарнирная) конструкция ростверка, опоры должны быть подрублены до одинаковой высоты. После того как сваи полностью готовы, приступают к возведению монолитного ростверка.
5. Собираем и устанавливаем армирующий каркас будущего ростверка. Для этого потребуется металлический прут толщиной 1−1,4 см, вязальная проволока и специальный крючок, который можно купить на строительном рынке. Конструкция каркаса должна состоять как минимум из 2 рядов горизонтальных прутьев, соединенных вертикальными стойками арматуры. Расстояние между вертикальными стойками составляет 30−40 см.
6. Надежно закрепляем каркас на сваях, обращая особое внимание на углы будущего фундамента. Арматура на углах загибается в разные стороны. Контур армирующего каркаса должен быть полностью замкнут по периметру.
7. Приступаем к возведению опалубки для заливки монолитной ленты. Если возводится висячий (надземный) ростверк, то между сваями под опалубку устанавливают дополнительные опоры. В равной степени это относится и к ростверку в виде монолитной плиты.
8. Последним этапом возведения свайного монолитного ростверка является приготовление бетона и заливка его в опалубку.

Надежность и крепость фундамента зависит от всех его составляющих, в том числе и от качества бетона. На использование той или иной его марки влияют несколько факторов:

• расчетная нагрузка на основание дома;
• тип почвы, на котором строится дом;
• конструкция возводимого основания.

Чем легче возводимая конструкция дома, тем меньше будет нагрузка на фундамент. Предъявляемые требования к прочностным характеристикам бетона снижены. Если же грунт, на котором строится дом, подвергается вспучиванию в зимнее время года, то основание дома будет подвергаться перепадам нагрузок от всего строения. При выборе марки бетона это тоже стоит учитывать.

Сегодня при заливке фундамента под достаточно легкие каркасные дома применяют бетон марки М200, для домов из бруса или бревен используют раствор М250-М300. Для более тяжелых строений следует применять бетон не ниже М350.

Свайные основания с монолитным ростверком занимают достойное место среди других типов оснований для дома. Они являются надежными конструкциями с большим запасом прочности для большинства возводимых в частном секторе домов.

Проектирование и устройство свайно-ростверковых фундаментов в Московской области

Часто у застройщика возникает необходимость возводить дом на участке со слабым грунтом.

Обычное основание здесь использовать нет смысла, поэтому наиболее эффективным решением становится фундамент ростверк, цена работ зависит от конкретного места строительства. Слабопесчаные и песчаные почвы требуют особого основания для придания дому прочности и надежности.

Виды обвязок фундамента с ростверком

Если на участке в качестве основания Вы решили установить  фундамент свайный с ростверком, то необходимо позаботиться о надежной обвязке. С этой целью используются бетон.

Использование бетона является самым надежным вариантом обвязки, стоимость фундамента ростверк в этом случае немного возрастает. В то же время, такое основание является самым надежным и выдерживает нагрузки стен, сделанных из любых материалов.

Особенности и применение свайного фундамента с ростверком

Существует немало типов строительных работ, при которых единственно возможным вариантом основания является ростверк. Монолитный фундамент располагается на отдельных сваях. По своим конструктивным особенностям сваи делятся на:

• монолитные;
• сборные;
• сборно-монолитные.

Сверху на сваях размещается балка из бетона или железобетона.
Приемлемо использование свайного ростверка во многих случаях, с его помощью также можно:

• прокладывать коммуникации;
• утеплять пространство под строением;
• обеспечивать эстетичный вид дому;
• использовать в качестве основания для оград.

Этапы возведения свайного фундамента с ростверком

К основанию дома необходимо подходить со всей ответственностью, поскольку от этого этапа работ зависит прочность и надежность всего строения. Укладывать фундамент свайный с ростверком необходимо в строго определенном порядке. Ниже описаны все этапы работ.

1. Подготовительный этап. Выравнивание площадки под фундамент. Разметка. Проверка правильности разметки и ее соответствия проектной документации.

2. Установка свай. Доступно использование нескольких типов свай:

• винтовых;
• забивных;
• набивных.

При использовании забивных свай лучше приобретать их готовыми. Также этот вариант предполагает эксплуатацию специальной техники. Применение набивных свай предусматривает больший объем работ, поскольку необходимо пробурить шурфы под столбы. Также требуется опалубка. Винтовые сваи являются фактически огромными шурупами, поэтому понадобится использование специальных технических средств.

3. Этап армирования. Укладывая фундамент ростверк на сваях необходимо применять арматуру, сечение которой равно 10-14 мм. Связка прутьев проводится арматурной проволокой соответствующего диаметра (6 мм). Необходима послойная заливка бетонной смеси и тщательная трамбовка с использованием ручных вибраторов.

4. Обеспечение гидроизоляции. Если для опалубки использованы древесные материалы, то необходимо внутреннюю ее часть обложить рубероидом. Для несъемных опалубок подойдет пленка из полиэтилена.

5. Установка ростверка. На этой стадии работ используются стальные или железобетонные балки. Однако, время показало максимальную надежность свайного фундамента, в котором используется монолитный ростверк. Требуется соединение арматуры ростверка с прутьями свай, обеспечение опалубки и заливка бетона.

6. Устройство забирки. Наличие свободного пространства под ростверком может привести к попаданию атмосферных осадков под основание дома. Поэтому есть необходимость обеспечения стенок-перегородок между сваями. Для забирки чаще всего используется кирпич.

При правильной организации всех работ можно быть абсолютно уверенным в надежности и долговечности фундамента с ростверком.

Компания ВосДомСтрой изготовит фундамент ростверк на сваях с точным соблюдением всех технологий!

Монолитное разрешение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитное Определение:

Монолитное строительство – это процесс, при котором здание строится монолитно с использованием однородной смеси.

Это конструкция, изготовленная из единого материала, собранная и выкопанная. Обе  стены, плиты, лестницы, а также дверные и оконные проемы отлиты на месте в Монолитный метод .

Процесс на месте с использованием специально изготовленной, более простой в эксплуатации модульной опалубки из алюминиевого и пластикового композита с меньшими трудозатратами и техникой.

Система сопротивления поперечной и гравитационной нагрузке в этой системе состоит из железобетонных стен и железобетонных плит.

Ключевыми вертикальными конструктивными элементами являются железобетонные конструктивные стены, выполняющие двойную функцию по сопротивлению как силе тяжести, так и боковым нагрузкам

Монолитные строительные работы способны экономически эффективно обеспечить высокое качество и прочную конструкцию . Он использовался для строительства промышленных бункеров, жилых домов, школ, стадионов и крыш, атомных электростанций, сосудов высокого давления и аудиторий.

Мы использовали опалубку в монолитном каркасе, что обеспечивает правильную ориентацию, гладкую поверхность и высокое качество работы. Это повышает скорость строительства по сравнению с традиционными подходами за счет использования опалубки.

Монолитная конструкция важна для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического воздействия.

Также прочтите: Что такое модуль упругости | Что такое модуль упругости при изгибе | Что такое изгибное напряжение | Прочность бетона на изгиб | Модуль изгиба | Что такое прочность на изгиб

Монолитный фундамент:

Монолитный фундамент предусматривает только одну заливку, так что фундамент строится для замены нижних колонтитулов с единственной заливкой из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон окружности.

Гораздо ровнее и снижает стоимость производства, так как плита сливается сразу. Возведение монолитных фундаментов действительно несложно. Все это можно сделать за один день. Монолитная конструкция имеет толщину всего 12 дюймов.

Благодаря подходящему усилению это является основой для стоимости, скорости и дизайна предпочтения. Это также самое великое, что можно выразить. На данный момент это, безусловно, самый безопасный вариант, когда бетон смешивают и поддерживают достаточное количество стали, чтобы он не расслаивался.

Без затяжки швов и холодных соединений нет. Сборные фундаменты не используются.

Также прочтите: Что такое торкрет-бетон | Торкрет-бетон и бетон | Технология торкретирования | Виды технологии торкретирования | Преимущества торкретбетона | Недостатки набрызг-бетона

Монолитный плитный фундамент:

Для увеличения несущей способности стен залитая бетонная плита снаружи более гладкая, а нижние колонтитулы снаружи отсутствуют.

Для ровного грунта идеально подходят монолитные плитные фундаменты. Если земля неровная, то для присыпки земли сверху используется много насыпной почвы; если земля плохо уплотнена, это со временем приведет к растрескиванию.

• Обычно бетонную поверхность заливают монолитно или отдельно от основания.
• Во избежание растрескивания из-за оседания предпочтительнее использовать арматуру или волокнистую сетку.
• На строительство уходит меньше времени и труда, чем на традиционный фундамент.
• Под линией промерзания основание фундамента должно простираться вниз.

Также прочтите: Что такое шлифовка бетона | Как обновить бетон » вики полезно Бетонный шлифовальный материал | Ремонт и облицовка бетона

Преимущества монолитно-плитного фундамента:

1. Скорость строительства.

Монолитные плиты невероятно просты в изготовлении. Добавьте траншею по периметру и рассыпьте гравий, пока не уплотните почву (или не выбросите верхний слой почвы).

В самой тонкой части (т. е. в середине дома) бетон должен иметь толщину 4 дюйма, и обычно для полного высыхания требуется несколько дней. Это значительно быстрее, чем любой другой метод строительства фундаментов.

2. Устойчивость.

С точки зрения простоты монолитно-плитный фундамент при правильном строительстве прослужит около 50 лет. Из-за отсутствия сложных элементов в самой плите нет ничего плохого.

В бетоне нет швов, и если опора и анкерные болты установлены правильно, у вас будет прочный фундамент, способный выдержать большой вес.

3. Плохое обслуживание.

Чтобы поддерживать его в хорошем состоянии, вам не нужно ничего делать каждый месяц, если вы регулярно проверяете его, чтобы убедиться, что в фундаменте нет пробелов.

4. Энергоэффективность.

Для монолитно-плитного фундамента нет пространства между землей и домом, а значит, вам не придется тратить слишком много энергии на подогрев воздуха под ним в вашем доме. Даже для подвала или подвального помещения существует постоянная трата энергии.

Это означает, что фундамент из монолитных плит не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе сэкономит ваши деньги.

Также читайте: Как удалить краску с бетона без химикатов | Процедура удаления краски с бетонной поверхности | Как очистить бетон от аэрозольной краски

Недостатки монолитного плитного фундамента:

1. Нет доступа.

Ниша или подвал обеспечивает доступ к полу, что гарантирует, что в этом пространстве вы можете разместить сантехнику, электрический щит и проводку.

Также, если что-то пойдет не так с монолитным плитным основанием, вы не сможете добраться до него, чтобы устранить проблему.

2. Дорогой ремонт.

В то время как с фундаментами из монолитных плит редко возникают проблемы, когда они ломаются, это может быть невероятно дорого.

Как правило, вам нужно использовать стратегии, которые могут стоить тысячи долларов, такие как грязевой или базовый джектинг.

3. Плохая погода.

Ваш дом возвышается всего на 6 дюймов или около того над землей с полами из бетонных плит, что делает остальную часть здания уязвимой для наводнений. Это серьезная уязвимость в некоторых частях мира.

4. Цена перепродажи дома.

Монолитная плита может в некоторых случаях снизить стоимость вашего дома. Если у вас есть старое монолитное плитное основание, потенциальный покупатель обнаружит, что может потребоваться дорогостоящий ремонт.

Если вы разработали его самостоятельно, клиент может быть не уверен в результатах.

Также прочтите: сталь прочнее бетона | Затраты на строительство из стали и бетона | Сталь против бетона | Насколько силен бетон | Бетон против стальной стоимости строительства

Монолитная плита:

В строительстве из бетонных плит термин «монолитная плита» используется для описания компонентов бетонных конструкций, таких как фундаменты, плиты, фундаменты, балки уклона, опоры и колонны, заливаемые одновременно.

Монолитная цементная плита не только относится к залитому на грунт бетону, но и соответствует подвесной плите.

Применение подкрепляющих материалов делает заливку бетонных плит монолитной с бетонными балками и колоннами, при этом висячая бетонная плита находится над уровнем земли.

Монолитные плиты представляют собой базовые конструкции, спроектированные с использованием единой бетонной заливки, обычно состоящие из бетонной плиты толщиной 4 дюйма с утолщенными внутренними участками под несущими стенами и часто утолщенными по краям периметра.

Среди преимуществ монолитных плит:

• Более быстрое среднее время строительства.
• Более высокая цена.
• Очень прочный, особенно с добавлением арматуры из стали и волокнистой сетки.
• Его можно дополнительно улучшить, добавив пост-натяжение на участки со слабым грунтом.

Также прочтите: Что такое поперечная балка | Детали соединительной балки | Преимущества использования анкерной балки | Усиление стяжной балки | Зачем использовать бетонную анкерную балку

Как сформировать монолитную плиту?

Надлежащее планирование площадки и усиление бетона являются важными критериями для строительства монолитной плиты.

1. Почва.

Необходимо уплотнить почву под плитой и не содержать органических веществ. Если верхний слой почвы соскоблить, то он обычно в достаточной степени цементирует ненарушенный грунт под ним.

Важно хорошо дренировать почву. Важно учитывать потоки воды, и необходимо подготовить правильное перенаправление, чтобы оно не подрезало плиту.

2. Траншеи по периметру.

Утолщенный край монолитной плиты образован канавкой по окружности плиты. В теплом климате траншея может быть только фут глубиной и фут шириной.

Траншея должна быть глубиной 2 фута в местах, подверженных промерзанию, и может быть изолирована, чтобы предотвратить морозное пучение под плитой.

3. Гравий.

Плотный гравий рассыпается под плитой и в траншеях на глубину от 3-1/2 до 4 и более дюймов. Популярным вариантом является хорошо дренируемый гравий с заполнителями размером от 3/8 до 3/4 дюймов.

4. Армирование.

Плетеная проволочная сетка размером 6 дюймов на 6 дюймов (6 дюймов x 6 дюймов) используется в стандартной установке, которая размещается на опорах из арматуры таким образом, чтобы ее можно было расположить ближе к середине готовой плиты.

Для усиления утолщенного края, № 4 арматурный стержень 9Обычно определяется 0008. Там, в нижней части траншеи, можно расположить 2 последовательных стержня рядом друг с другом, начиная с одного стержня в верхней части.

Арматура должна быть помещена в траншеи и постоянно связана.

5. Бетон.

Очень часто бетон определяется как 3000 фунтов на квадратный дюйм, а также толщиной не менее 4 дюймов. Минимум 6 дюймов над основной землей должен быть в конце плиты. Земля, которая покрывает его, должна иметь уклон в сторону от плиты.

6. Анкерные болты.

С помощью 1/2-дюймовых анкерных болтов нижние пластины строительных стен крепятся к перекрытию. На концах, которые помещаются в уже влажный бетон, эти болты имеют J- или L-образную форму.

Другие стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками. Обычно анкерные болты располагаются на расстоянии 6 футов от середины.

Читайте также: Железобетонный каркас | Бетонная конструкция каркаса | Строительство бетонных зданий | Каркасная конструкция | Типы рамок

Монолитное строительство:

Монолитная строительная система с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям строительство, новая разработка, позволяющая создавать экономичные и быстрые массовые жилые дома.

Монолитная архитектура представляет собой механизм, посредством которого стены и плиты укладываются одновременно.

В этой системе свежая цементная смесь помещается в легкое алюминиевое формующее устройство с арматурными стержнями, необходимыми для необходимой прочности.

Метод достаточно прост, так как стены и перекрытия отливаются за один раз. Это подходит для многоэтажного строительства, что позволяет быстро масштабировать строительство.

Позволяя лучше использовать время, ресурсы и строительные материалы, такие как сталь и цемент, эта технология обеспечивает более быстрые альтернативы быстро растущей нехватке жилья в городских районах.

Когда мы переходим к массовому жилью, оно предлагает быстрое развитие с оптимизированными затратами и временем, особенно для экономически более слабых слоев населения и слоев населения с низким доходом, у которых много жилья.

Это высокоэффективная технология, которая одновременно облегчает бетонирование всех компонентов, таких как стены, крыша и т. д., в результате чего получается конструктивно очень прочная монолитная конструкция

Технология требует неквалифицированного и полуквалифицированного (ручного) труда и поэтому не требует использования дорогостоящей строительной техники.

Следовательно, рентабельно

• Модульные конструкции в широкомасштабных жилых комплексах открывают новые возможности для повторного использования опалубки, что делает технологию весьма рентабельной.
• Материал опалубки (алюминий или ПЭВП) является экологически чистым и исключает использование ценной древесины из природных ресурсов. Это делает устройство экологически безопасным.
• Эта система обеспечивает превосходное управление качеством всего каркаса в соответствии с BIS и другими международными стандартами.
• Нет необходимости в плитке, блоках и штукатурке.
• Затраты на надстройку и фундамент могут быть снижены без потери прочности благодаря уменьшению статической нагрузки примерно на 50 процентов.
• Коробчатое поведение по существу создает очень сильную структурную прочность, делая ее устойчивой к землетрясениям и ветру/циклонам по отношению к вертикальным и горизонтальным силам.
• Превосходно обработанная поверхность устраняет необходимость дорогостоящей штукатурки и укрепляет относительно полностью водонепроницаемую поверхность.
• Из-за уменьшения толщины стенок для данной зоны цоколя доступно больше места на ковре.
• Монолитная бетонная конструкция обеспечивает точную подготовку и гарантированную регулировку консистенции.

Метод опалубки, который позволяет отливать стены и плиты в соответствии с заранее определенным процессом, используется системой монолитного железобетона.

Он сочетает в себе скорость, эффективность и точность производства с эффективностью и экономичностью проектирования на месте.

Эффект 3 здания из железобетона, материалы которого достаточно высокого качества, чтобы обеспечить только ограниченную отделку, в то время как торцевые стены и фасады легко завершить.

Поскольку пол, стена и плита строятся как единая конструкция, арматура является непрерывной и сцепляется со всеми элементами конструкции здания, такими как фундамент, стены и плиты.

Таким образом, колонны и балки не нужны, в результате чего тонкие детали обеспечивают высокую устойчивость к землетрясениям, циклонам, ветрам и наводнениям.

Также прочтите: Что такое строительство плит | Типы дизайна плит | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

---

Краткое примечание

Монолитная плита

Это означает «состоящая из одного большого каменного блока». В строительной отрасли мы определяем это как «все за один раз». Итак, монолитная плита — это гигантский блок цемента, который заливается одним махом. Хотя он может быть вылит сразу, это не обязательно однородная плита.

Монолитное строительство.

Монолитная конструкция означает, что вся конструкция вместе с плитой отливается за один раз. Чтобы построить монолитная конструкция,  потребовалась опалубка для конструкции . В этом проекте мы обсуждаем важность использования монолитной конструкции для высотных зданий.

Фундамент из монолитной плиты

Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и основания . Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов.

Монолитная бетонная плита

Монолитная бетонная плита — это гигантский блок цемента, заливаемый одним махом . Хотя он может быть вылит сразу, это не обязательно однородная плита. Его делают утолщенным в местах, где будет несущая стена, и по всему периметру (на месте цоколя).

толщина для дома из газобетона, минимальное значение

Устройство монолитных несущих систем широко распространено в частном и промышленном строительстве. Такой выбор является оптимальным, а иногда и единственным, когда строительство зданий приходится вести на неустойчивых, рыхлых и сильно влажных грунтах, когда закладка глубокого пояса или свайного поля невозможна. Железобетонная плита фундамента для дома из газобетона – отличное решение в таких ситуациях. Конструкция отличается высокой прочностью, надежностью и долговечностью.

Содержание

1. Описание монолитной плиты и технические характеристики
2. Что влияет на расчет толщины монолитной фундаментной плиты
3. Минимальная толщина
4. Необходимость расчета
5. Примеры расчета 2 Описание монолитной плиты

1 и технические характеристики Чем тяжелее стеновые материалы, тем толще должна быть монолитная плита фундамента.

Монолитное основание представляет собой железобетонную плиту, форма которой соответствует конфигурации наружных стен дома.

Если посмотреть на это сооружение схематично, то его внутреннее устройство в разрезе выглядит так:

1. Яма. Оснащается во всех случаях, независимо от глубины системы поддержки. Предназначен для размещения всех его элементов.
2. Дренажный лист. Его укладывают на дно приямка для предотвращения размывания подстилки подушки.
3. Подушка. Производится из песка и щебня. Толщина колеблется в пределах 30-50 см, в зависимости от типа почвы и количества знаний.
4. Изоляционный слой. Как правило, производится комбинация рубероида и пенопластовых плит. Защищает бетон от холода, влаги и активных химических соединений в грунте.
5. Стальная рама. Служит для восприятия нагрузок на растяжение, сжатие, скручивание и изгиб. Предотвращает появление трещин, обеспечивает равномерное распределение веса здания по всей площади и передачу его на грунт.
6. Бетон. Для заливки изготавливают смесь марки М300 и выше. Толщина бетонной плиты рассчитывается в каждом случае отдельно с учетом условий, сопутствующих выполняемой задаче. Минимальная толщина бетонной плиты 20 см для газобетонных зданий и 30 см для кирпичных.

Плавучее основание желательно заглубить на толщину подушки, плюс 3-5 см на плиту. Заглублять фундамент больше не стоит, так как он может быть затоплен талыми и ливневыми водами, что крайне нежелательно для стен.

По форме нижней плоскости основания плит ровные и с ребрами жесткости. Последние используются при возведении этажных конструкций и на слабых грунтах.

Когда высоты первого уровня недостаточно для создания слоя теплоизоляции, делается цоколь. Целесообразно возводить ее не менее 150 см, чтобы иметь возможность оборудовать в пространстве между плитами технический этаж для размещения коммуникаций, приборов отопления, водоснабжения и фильтрации.

Что влияет на расчет толщины монолитной фундаментной плиты

Монолитный фундамент возводится на неустойчивых пучинистых глинистых грунтах

Толщина фундаментной плиты для двухэтажного дома из газобетонных блоков рассчитывается путем сравнения следующих данные:

• Масса конструкции. В ее состав входят материалы стен, потолков, окон, дверей, мебели и бытовой техники.
• Тип почвы. Определяют его плотность, степень пучения, содержание щелочи и кислот. Глубина промерзания не учитывается.
• Влажность почвы и глубина грунтовых вод. Определяет вероятность просадки и деформации грунта, эрозии основания фундамента.
• Средние и максимальные зимние температуры, необходимость утепления и его тип.
• Несущая способность грунта. Определяется в тоннах на единицу площади. Если эти показатели низкие, монолитная железобетонная плита может быть больше стен здания.

После сравнения всех данных производится расчет площади и толщины перекрытия.

Минимальная толщина

Размеры монолитной плиты для фундамента

Пенобетон относится к классу легких пористых стеновых материалов, однако готовая конструкция создает ощутимую нагрузку на несущую систему. К весу блоков добавляются перекрытия, массивные окна и двери, достаточно тяжелая кровельная система.

С противоположной стороны на опорную систему действуют нагрузки от пучения, набухания и усадки при изменении влажности грунта. Это создает эффект плавающей плиты, когда она поднимается и опускается синхронно с деформирующимся грунтом.

На основании анализа таких факторов получается, что основным критерием расчета параметров основания является усилие скручивания и изгиба. Чтобы эффективно противостоять этому, монолитная плита фундамента для дома из газобетона должна иметь толщину не менее 20 см при условии возведения одного этажа, и 5 см дополнительно на каждый новый этаж или чердак. Тонкая плита просто треснет из-за разницы нагрузок по площади, а более тяжелое основание повлечет за собой лишние затраты.

Необходимость расчета

Пенобетон дает трещины, если фундаментная плита тонкая и проседает

При планировании строительства дома из газоблоков следует учитывать особенности этого материала. Обладает малым удельным весом, высокими теплоизоляционными свойствами и ровными краями, что способствует получению ровной и аккуратной кладки. Однако блоки очень хрупкие. Если железобетонная плита прогнется, то пенобетонная стена треснет. Кроме того, нужно помнить, что материал гигроскопичен и нуждается во внешней отделке.

Вышеуказанные факторы определяют требования к фундаменту под пенобетонный дом:

• Достаточно прочный, чтобы выдерживать вертикальное давление конструкций дома.
• Устойчивость к изгибающим и скручивающим нагрузкам от неустойчивого грунта.
• Низкая теплопроводность, если не планируется строительство цокольного этажа. Применение дренажной, тепло- и гидроизоляции.
• Долгий срок службы. Пенобетонные дома рассчитаны на 60-75 лет, система опор должна ему соответствовать.
• Устойчивость в космосе. Для этого плиту немного углубляют, а для дополнительной устойчивости оснащают ребрами жесткости.
• Достаточная площадь. На особо неустойчивых грунтах края плиты целесообразно выдвигать на 100-120 см за наружные стены. Это помогает снизить давление на почву и исключить риск проседания грунта. Кроме того, выступающая часть фундамента будет выполнять роль отмостки. Эта полоса бетона придает зданию законченный вид, защищает от грязи и воды, может использоваться как пешеходная дорожка и стоянка для малой колесной техники.

При проектировании плитного основания не полагайтесь на минимальную прочность. Необходимо предусмотреть запас в 5 см, который может потребоваться при надстройке здания дополнительными уровнями в дальнейшем.

Примеры расчета

Для пенобетона толщина плиты минимальна. Прочность достигается арматурой

Так как газобетон даже с отделкой легкий, для такого дома в один этаж необходима несущая система минимально допустимой толщины. Для достижения требуемой прочности следует использовать арматуру 16 мм и бетон марки М300.

Расчеты основаны на следующих данных:

1. Максимальное расстояние между рядами горизонтальных перекладин 100 мм.
2. Слой бетона между арматурой и краями плиты 50 мм (× 2 = 100).

   No related posts.
