Какие существуют стандартные размеры мансардных окон? Рекомендации оптимального размера окна в зависимости от уклона кровли.

Скрыть ↑

• Отчего зависит размер мансардного окна?
• Как должны быть расположены окна?
• Зависит ли размер конструкции от производителя?
• Индивидуальный заказ
• Как выбрать производителя и марку?
• Особенности установки

При выборе стандарты мансардных окон играют важную роль, так как типичные изделия, во-первых, стоят значительно дешевле, во-вторых, их легче подобрать. Из статьи вы узнаете все о стандартах и допустимых размерах окна для мансардного этажа.

к содержанию ↑

Отчего зависит размер мансардного окна?



Габариты изделий обусловлены рядом факторов; прежде всего, размер окон на мансардной крыше зависит от того, какую роль играет помещение. Если это спальня, окна могут быть небольшими, для гостиной или детской, наоборот, требуется более сильное освещение, поэтому нужно устанавливать окна большей площади.

Размеры мансардных окон могут быть разными. Но чаще всего в продаже встречаются модели, имеющие стандартные габариты 94 или 114 см. Различаться окна этого типа могут также по конструкции стеклопакета, способу открывания, расположению ручки и т. д.

Если для спального помещения можно исходить из расчета 1 метр остекления на 10 метров пола, то для других типов помещений требуется стандарт 1 к 8. Окно должно быть как минимум одно, если мансарда небольшая. Если конструкция кровли позволяет, можно установить одно большое окно, а при стандартной стропильной системе потребуется установка нескольких рам. Нужно помнить и о проветривании, поэтому хотя бы одно окно должно открываться.

Определение размеров окон в зависимости от площади помещения

к содержанию ↑

Как должны быть расположены окна?

Если планируется всего два оконных проема, то удобнее всего будет расположить их напротив друг друга. Это позволит получить более яркое освещение, а продолжительность его будет больше, так как в течение дня солнце меняет свое положение. Чаще всего используется мансардное окно, ширина которого не превышает ширину стропил. Рама должна быть немного уже, что позволит расположить ее между стропилами, не нарушить конструкцию крыши.

Перед монтажом стоит обратить внимание на сторону света: если окно будет смотреть на восток, это не очень удобно для спальни. Южная сторона обеспечит хорошее освещение, но в помещении будет жарче, поэтому, возможно, придется использовать тонирующую пленку или лучше сделать окно выходящее на другую сторону. Длина и высота конструкции также играет роль. Высота не должна быть меньше одного метра, а от пола окно должно быть расположено не ниже 90 сантиметров и не выше 1, 3 метра.

Высота размещения мансардных окон

Выбирая конструкцию по длине, учитывают в основном угол наклона крыши. Иных ограничений данный параметр не имеет; чем уклон больше, тем окно может быть короче, и наоборот. Это позволит создать оптимальное освещение. Например, если угол наклона 35 градусов, то окна лучше всего выбирать в пределах 160 см, при сильном уклоне около 70 градусов наиболее оптимальным вариантом станут конструкции, длина которых не превышает 120 см.

Длина мансардного окна: вертикальное сечение

Для того чтобы подобрать ширину, нужно знать, на каком расстоянии друг от друга находятся стропила. Для этого можно использовать проектную документацию или измерить рулеткой, если стропила не спрятаны под отделку. Крайне не рекомендуется вмешиваться в стропильную систему, так как это может существенно ослабить крышу и даже привести к ее обрушению. Именно поэтому окна подбирают таким образом, чтобы они помещались между стропил.

Схема размещение с дополнительным вертикальным окном

к содержанию ↑

Зависит ли размер конструкции от производителя?

Стандартные размеры окон мансарды разных производителей могут существенно отличаться друг от друга, поэтому пред покупкой необходимо изучить параметры каждого понравившегося окна. Например, встретить маленькие окна Velux практически невозможно: производитель ориентируется на крупные и средние конструкции. Самой маленькой можно назвать модель, размер которой – 55х98 см, самое большое окно, которое предлагает компания – 114×140 см.

Окна Fakro можно подобрать чуть меньше 55×78, самое большое окно – 134×98. Большинство моделей производителя среднего размера, достаточно хорошо подходят для разных мансардных этажей. Большой популярностью пользуются окна фирмы Roto. Самые маленькие конструкции имеют размер 54×78 и 54×98, можно подобрать конструкцию среднего размера. Однако не стоит пытаться искать большие окна: производитель их практически не выпускает.

Стандартные размеры мансардных окон

к содержанию ↑

Индивидуальный заказ

Для того чтобы конструкция подходила идеально, ее можно заказать у производителя. Вам изготовят окно по нужным размерам: это наиболее оптимальный способ, при котором рама точно подойдет по ширине и длине, можно будет учесть особенности вашей кровли и все ваши пожелания. Однако, некоторая ограниченность в возможности заказать нужную конструкцию присутствует. Любой производитель может выпустить всего шесть вариантов окон, учитывая ширину и высоту. Окна могут быть прямоугольными, иметь только одну створку. Однако, она может открываться разными способами; способ открывания связан с используемой фурнитурой.

Прежде чем заказывать мансардное окно, размер проема требуется тщательно измерить. Ширина измеряется от стропила до стропила, а длина – по размеру ската кровли с внутренней стороны помещения. Она не может превышать длину ската, так как окно не должно выходить за границу крыши.

У многих производителей есть 6-14 стандартных размеров окон, которые в большинстве случаев подходят для той или иной стропильной системы. Однако, можно заказать и по своим размерам, но габариты окна могут быть ограничены особенностями используемых материалов и оборудования. Таким образом, выпустить окно меньше минимального размера или больше максимального у производителя вряд ли будет возможность.

к содержанию ↑

Как выбрать производителя и марку?

После того как с выбором размеров окна стало понятно, стоит перейти к не менее важному вопросу, касающемуся выбора производителя, ведь мансардные окна выпускает большое количество компаний. Для того чтобы правильно выбрать продукцию, нужно учитывать следующее:

• Количество функций. Чем их больше, тем окно будет стоить дороже, однако далеко не всегда после покупки используются все имеющиеся возможности окна, поэтому не стоит переплачивать за лишние опции. Четко определитесь, что вам потребуется, а что нет.
•  Покупать лучше у производителя, название которого на слуху. Можно почитать отзывы в интернете. Для того чтобы не переплачивать, стоит найти саму компанию или ее регионального представителя, потому что посредники накручивают до половины стоимости продукции.
• Узнайте, какие размеры выпускает компания, есть ли готовые окна нужных вам размеров. Если готовой продукции нет, не будет лишним узнать, возможно ли изготовление окна с нужными параметрами и сколько это займет времени.
• Не стесняйтесь узнавать цену. Она может зависеть не только от бренда, но и от качества профиля, используемой фурнитуры, размеров конструкции. Часто производители проводят различные акции, предоставляют скидки, поэтому есть шанс приобрести конструкцию дешевле.
• Внимательно присмотритесь к профилю, производитель должен иметь в офисе образцы; если пластик не имеет пустот, постороннего запаха, привлекателен на вид, можно довериться собственному мнению.
• Обратите внимание, что если размеры мансардных окон стандартные, готовая продукция стоит несколько дешевле, чем нестандартная, которую придется заказывать специально. Это обусловлено не только массовостью производства, но и базовыми настройками оборудования.
• Стоит помнить о том, что мансардные окна, как и обычные, отличаются техническими характеристиками. Может быть разный сорт пластика, отличаться толщина стеклопакета, сами стекла могут иметь разные свойства. Все это учитывается индивидуально, так как предъявляемые к окну требования могут существенно отличаться у разных клиентов.

Стандартные размеры мансардных окон Roto, Fakro Velux

к содержанию ↑

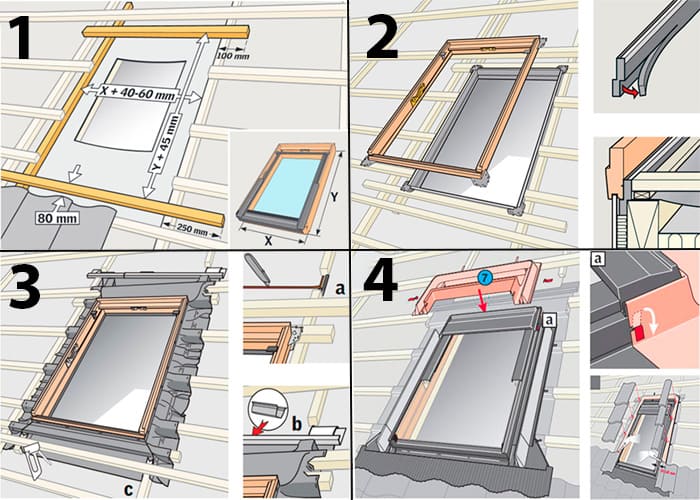

Особенности установки

Монтаж мансардных окон несложен, однако, требует некоторых знаний и навыков, поэтому, если вы не имеете никакого опыта, работу лучше поручить профессионалам.

Если окно будет установлено неправильно, существует риск его промерзания, образования сквозняка и конденсата. Если окно выбрано правильно и качество его высокое, то при неправильном монтаже можно свести на нет все его положительные свойства, тем более вмонтированные в кровлю окна могут протекать, если не обеспечить им достойную гидроизоляцию.

Приобретая окно, удостоверьтесь, что производитель прилагает к нему гарантию. Профессиональные компании занимаются установкой сами и дают гарантию на работу. Если вы обращаетесь в стороннюю фирму, также проследите, чтобы гарантия на работы была задокументирована. Это поможет избежать проблем, если окно будет поставлено с нарушениями.

Когда правильно выбрана ширина и высота мансардного окна, конструкция куплена у надежного производителя и правильно установлена, проблем с эксплуатацией не будет. Окно будет достаточно герметично, позволит превратить чердачное помещение в жилое, обеспечит достаточное освещение и позволит проветривать.

Стандартные размеры мансардных окон Velux, Fakro и Roto

Мансардное окно представляет собой особый элемент в конструкции кровли. Как это понятно из названия, его устанавливают в кровле с мансардной комнатой. Главной отличительной чертой таких окон является способность выдерживать те же нагрузки, что и крыша постройки. По этой причине конструкция такого окна немного отличается от привычных нам вертикальных окон в стенах домов и квартир. В данной статье мы расскажем, какие размеры мансардных окон встречаются чаще всего.

Содержание

• От чего зависят размеры мансардных окон
• Стандартные размеры мансардных окон

Вернуться к содержанию

От чего зависят размеры мансардных окон

Площадь остекления

Для начала делом следует подсчитать площадь остекления помещения. Здесь на помощь приходит достаточно простая формула – на каждые 10 квадратных метров площади помещения должно приходиться по квадратному метру мансардного окна. Пропорции могут быть слегка другими для следующих комнат:

• гостиная;
• студия;
• детская.

В этом случае, а также при условии наличия «второго света» необходимо проводить расчеты, опираясь на пропорцию 1 к 8, то есть на 8 квадратов комнаты 1 квадратный метр мансардного окна. Выбор пропорции напрямую зависит от предназначения помещения. Так или иначе, одна из этих формул должна фигурировать в проектной документации.

Определение размеров окон в зависимости от площади помещения

Минимум одно окно в одном помещении

Здесь все понятно без объяснений, даже самой маленькой комнатке требуется хотя бы одно окно. В качестве исключений можно привести следующие комнаты:

• туалет;
• ванная;
• гардероб;
• кладовая;
• прочие комнаты технического назначения.

Расположение мансардных окон

Монтаж двух или трех подобных окон в одном помещении, но на противоположных гранях крыши даст гораздо более яркое освещение, чем большое окно, площадь которого равна сумме площадей нескольких элементов. Большие окна с большой поверхностью освещения делают жилые помещения уютными. Промежутки между окнами и их ширина выбираются исходя из расстояния между стропилами.

Высота (длина) мансардного окна

Наверняка, каждый хотел бы наслаждаться чудесным видом из окна. Для этого необходимо, чтобы высота мансардного окна составляла около одного метра. Но это не главное правило. Куда важнее правильно установить окно в стену. В идеале, оно должно находиться на высоте от 0.9 до 1.2 метра над полом, а верхняя грань, соответственно, на высоте от 2 до 2.2 метра.

Высота размещения мансардных окон

Длина мансардного окна

Про оптимальный размер мансардного окна говорить не приходится, поскольку длина зависит от угла наклона ската крыши. Выбирая размер по длине, руководствуйтесь принципом: чем ниже уклон, тем длиннее должно быть окно. Так, для кровли уклоном 35 градусов оптимально подходит окно длиной 160 см, а для кровли уклоном 70 градусов — окно длиной 100-120 см. Таким образом, если крыша достаточно крутая, потребуются, более короткие окна, для более плоских крыш возможно более длинные окна.

Длина мансардного окна: вертикальное сечение

Ширина мансардного окна

О количестве мансардных окон лучше задуматься на этапе составления проектной документации. Дело в том, что ширина мансардных окон и расстояние между стропилами, которое также называется шаг, напрямую связаны. До начала ремонтных или монтажных работ лучше выбрать размер мансардного окна по проему, а также количество данных элементов. От этого выбора зависит проектирования стропильной конструкции.

Схема размещение с дополнительным вертикальным окном

Вернуться к содержанию

Стандартные размеры мансардных окон

Несмотря на то, что габариты мансардного окна – вещь индивидуальная, некоторые производители изготавливают готовые конструкции со стандартными размерами.

Таблица стандартных размеров мансардных окон Velux, Fakro и Roto

Размеры мансардных окон Velux

Датская компания Велюкс по больше части производит мансардные окна больших и средних размеров, поэтому сложно найти небольшое окошко данной фирмы. Единственный малый размер – это 55Х98. Далее следует модель средних габаритов 66×118, после чего идут крупные модели, габариты которых колеблются от 78×98 до 114×140.

Размеры мансардных окон Fakro

Производитель Факро также отдает предпочтение изготовлению мансардных окон крупных габаритов. В модельной линейке только два небольших экземпляра 55×78 и 55×98. Далее размеры начинаются с 78×98 и заканчиваются 134×98. Присутствуют еще две модели средних размеров 66×98 и 66×118.

Размеры мансардных окон Roto

Фирма Рото кардинально отличается от конкурентов, поскольку занимается производством самых маленьких моделей мансардных окон — 54×78 и 54×98. Также в модельной линейке присутствуют модели средних размеров, но действительно крупного окна не найти.

Размеры мансардных окон в зависимости от конструкции

Shopping by roof window size

Standard sizes

Height	Width
	55cm	66cm	78cm	94cm	114 см	134 см
55 см				VELUX					9001
62cm			VELUX
70cm	VELUX
78cm	VELUX, ECO+, FAKRO, RoofLITE, Keylite	FAKRO
98cm	VELUX, ECO+, FAKRO, RoofLITE, Keylite	VELUX, FAKRO	VELUX, ECO+, FAKRO, RoofLITE, Keylite	VELUX, FAKRO		Velux, Fakro, KeyLite
118 см	Velux, Fakro	Velux, Fakro, Rooflite, Keylite	Velux, Eco+, Faklite, Keylite	Velux, Eco+, Faklite, rowlite. 0005	VELUX, FAKRO	VELUX, ECO+, FAKRO, RoofLITE, Keylite
140cm		VELUX	VELUX, FAKRO, RoofLITE, Keylite	VELUX , FAKRO,	VELUX, FAKRO	VELUX, Keylite
160cm			VELUX	VELUX, FAKRO, Keylite	VELUX	VELUX
180cm			VELUX

Non-standard roof window sizes

Высота	Ширина
	47CM	54CM	54CM	018 64cm	74cm
78cm	ECO+
98cm	VELUX, ECO+
118 см													0018
140cm
160cm

* Наследие, специализированный производитель скатных мансардных окон для заповедных зон, предлагает консервационные окна различных размеров.

Магазин мансардных окон

Размеры окон VELUX — это просто — руководство по размерам Velux

Опубликовано Skye Tunks 1 февраля 2020 г.

Почему бы не сделать покупку новых окон еще проще?

В этом блоге мы познакомимся с нашим эксклюзивным VELUX Руководство по размерам окон, потому что, как мы все знаем, это может сбить с толку различные размеры, номера моделей и коды окон, которые применяются к каждый. Давайте узнаем точное совпадение вашего окна сейчас, это займет всего несколько минут.

Во-первых, вы должны знать точные доступные размеры, и с помощью нашего руководства по размерам вы можете увидеть ниже точные размеры, из которых вы можете выбрать.

Преимущество размеров VELUX в том, что они неразрывно связаны друг с другом. На протяжении большей части эксплуатации VELUX они не меняли большинство размеров мансардного окна VELUX.

Нажмите на нашу интерактивную таблицу размеров VELUX ниже, чтобы просмотреть все продукты с указанными ниже размерами окон VELUX.

Если вы хотите заменить существующее мансардное окно VELUX, вы можете легко использовать приведенное выше руководство по размерам, чтобы увидеть, какой код нового поколения относится к вашему старому коду мансардного окна (сравните со схемой ниже), чтобы определить размеры ваших окон VELUX.

Чтобы объяснить, если ваше текущее окно марки VELUX имеет код GGL2, то ваши новые окна VELUX теперь будут иметь код MK08. Для еще большего объяснения, еще раз просмотрите приведенную выше диаграмму и сравните свой старый код с новым. В этом примере показан VELUX ggl 4 ->

VELUX SK06.

Справочник по кодам и размерам окон VELUX.

Общеизвестно, что VELUX постоянно совершенствует свою продукцию, чтобы поддерживать высокое качество, которым она известна. Эти непрерывные улучшения на протяжении многих лет привели к тому, что некоторые из старых стилей устарели с точки зрения срока годности.

Однако это не проблема, так как новые готовые оклады VELUX во многих случаях могут быть изготовлены для любого старого окна. Однако стандартный размер окна VELUX ggl 5, теперь VELUX FK04 VELUX, изменился. Это означает, что для этой модели нет сменных накладок.

Вот старая таблица размеров окон VELUX, серийный номер и числовые коды —

• .

  VELUX Размеры окон 55 (Ш) x 78 (В) код 102 или C02 или CK02

• VELUX Размеры окон 55 (Ш) x 98 (В) код 104 или 6 или C04 или CK04

• VELUX Размеры окон 78 (Ш) x 98 (В) код 304 или 1 или M04 или MK04

• VELUX Размеры окон 66 (Ш) x 118 (В) код 206 или 5 или F06 или FK06

• VELUX Размеры окон 78 (Ш) x 118 (В) код 306 или 14 или M06 или MK06

• VELUX Размеры окон 78 (Ш) x 140 (В) код 308 или GGL 2 или M08 или MK08

• VELUX Размеры окон 134 (Ш) x 98 (В) код 804 или 7 или U04 или UK04

• VELUX Размеры окон 114 (Ш) x 118 (В) код 606 или 4 или S06 или SK06

• VELUX Размеры окон 94 (Ш) x 160 (В) код 410 или 3 или P10 или PK10

• VELUX Размеры окон 134 (Ш) x 140 (В) код 808 или 8 или U08 или UK08

Например. VELUX GGL4 будет заменен на VELUX с кодом SK06. Сменные планки VELUX можно использовать для замены мансардного окна, чтобы свести к минимуму внутренние изменения гипсокартона.

Выше приведен список размеров окон и вариантов кодов, которые они могут иметь на них, но все зависит от того, когда было куплено окно.

Но помните, что размеры окон указаны для внешней оконной рамы, а не для внутренних размеров. №

Это строгие размеры скатных мансардных окон VELUX. Отличия от размеров окон VELUX для плоской крыши.

Где находятся коды окон бренда Velux?

Вы можете легко найти коды окон VELUX в верхнем правом углу мансардного окна, когда вы его открываете. На табличке с техническими данными указан тип окна и размер окна, указанный в коде (как показано ниже).

Как показано в приведенном выше примере, 304 будет иметь размер 78 см x 98 см, а нижний код окна 4 будет иметь размер 114 см x 118 см. Определение размера структурного проема VELUX имеет решающее значение для установки мансардного окна. Вот разбивка по размеру структурного проема для вашего мансардного окна VELUX.

Замена мансардного окна.

При покупке в нашем магазине Мансардные окна ВЕЛЮКС. Если вы заменяете мансардное окно, важно помнить что вы можете изменить косметические функции, такие как операция (21U, 30), внутренние отделка (ГГЛ, ГГУ) и остекление (70,68,66……). Однако вы не можете изменить Размер окна ВЕЛЮКС. Код размера окна VELUX определяет вашу новую замену мансардное окно. Например, если вы заменяете GGL-4, вы можете изменить на белая краска, верхнее тройное остекление. Тем не менее, мы рекомендуем придерживаться сменный размер. ГГЛ-4 + СК06. Таким образом, вашей заменой будет GGL SK06 2068.

Размер структурного проема VELUX и как найти свой размер структурного проема VELUX.

Для определения размера проема конструкции крыши VELUX окно, вам нужно будет измерить грубый проем в конструкции крыши. Здесь шаги, которые вы можете выполнить:

1. Доступ к конструкция крыши: чтобы измерить грубый проем, вам потребуется доступ к крыше состав. Для этого может потребоваться лестница или строительные леса, в зависимости от высоты крыша.
2. Измерение ширина: Измерьте ширину чернового отверстия в самом широком месте. Возьми два измерения, один в верхней части отверстия и один в нижней части, и используйте меньший из двух.
3. Измерение высота: Измерьте высоту чернового проема в самой высокой точке. Брать два измерения, одно с левой стороны проема и одно с правой стороны и используйте меньший из двух.
4. Измерение уклон: Измерьте уклон крыши, также известный как уклон, в градусах. Это измерение важно для выбора правильного оклада для вашей крыши. окно.
5. Запишите измерения: Запишите размеры грубого отверстия и наклона крыши и используйте эту информацию для выбора подходящего мансардного окна VELUX и перепрошивка для вашей установки.

Важно быть точными в измерениях, чтобы гарантировать правильно выбрать мансардное окно и оклад, а также обеспечить правильная посадка и водонепроницаемое уплотнение. Если вы не уверены в своих измерениях или пригодности конкретного мансардного окна и оклада, рекомендуется проконсультируйтесь с профессиональным кровельщиком или представителем VELUX.

(КРАСНЫЙ) Стандартные оклады VELUX. Размер вашего структурного проема VELUX должен соответствовать окну VELUX, который должен выглядеть следующим образом.

VELUX Размер структурного проема = размеры VELUX — внешний размер рамы (H) + 45 мм в целом сверху вниз. Размер внешней рамы окна VELUX (Ш) + 20–30 мм для каждого размера окна (левого и правого)

(СИНИЙ) Стандартные планки VELUX. Размер вашего структурного проема VELUX должен соответствовать окну VELUX, который должен выглядеть следующим образом.

Размер структурного проема VELUX = размеры VELUX — внешний размер рамы (H) + 145 мм в целом сверху вниз. Размер внешней рамы окна VELUX (Ш) + 25-30 мм для каждого размера окна (левого и правого)

Найти структурный размер проема для вашего окна Velux очень просто! Начните с измерения внешней рамы вашего окна. Размер структурного проема VELUX будет немного меньше размера оконной рамы. Далее с помощью рулетки измерьте высоту и ширину оконного проема. Обязательно измерьте расстояние от внешней поверхности стены до внутренней поверхности стены. Теперь у вас должны быть размеры вашего структурного размера проема!

Размеры конструкционных проемов VELUX могут различаться по многим параметрам в зависимости от таких факторов, как гипсокартон, изоляция и монтажные аксессуары. Тем не менее, размеры структурного проема для окон VELUX могут дать нам чистый холст, чтобы помочь вам найти идеальное мансардное окно для вашего дома.

Если вы нашли свои структурные размеры проема для вашего окна VELUX. Вы можете посмотреть наше видео ниже о том, как сделать открывающиеся размеры VELUX здесь.

Не можете найти код VELUX?

Не можете найти код размера VELUX? Делать не паниковать. Давайте делать тяжелую работу! Мы рекомендуем измерить видимый размер стекла VELUX на мансардном окне. Размеры VELUX указаны в формате (Ш) см x (В) см и отражают изображение мансардного окна. Затем вы можете отправить эти данные по адресу [email protected]. Хотя размер стекла VELUX не дает нам точного внешнего размера рамы. Это дает нам грубый ориентир. Неважно, самое маленькое у вас окно VELUX или самое большое окно VELUX, наш отдел продаж приложим все усилия, чтобы найти идеальное, новое, стильное мансардное окно!

Почему стоит выбрать VELUX?

VELUX — ведущий мировой производитель крыш. Начиная с 1942 года, их производство и дизайн востребованы всеми. VELUX предлагает широкий выбор размеров мансардных окон как для скатных, так и для плоских мансардных окон. VELUX определяет рынок высококачественными доступными мансардными окнами, которые удваивают дневной свет в вашем доме. Независимо от размера окон VELUX, мы всегда сможем найти для вас лучший вариант.
