Раствор готовый кладочный цементный марки 50 характеристики: Цементный раствор М50, цена, характеристики

Содержание

Растворы кладочные: особенности использования и разновидности

«Группа ЛСР» специализируется на производстве и поставке бетона. Наше предприятие располагает развитой сетью заводов. Они находятся в разных районах Петербурга, что позволяет «охватить» весь город. Именно благодаря этому каждому клиенту мы можем гарантировать оперативность поставки продукции в любом необходимом объеме. Предлагаем ознакомиться с нашим ассортиментом, если вам требуется раствор готовый кладочный цементный, купить его у нас вы можете на оптимальных условиях.

Кладочный раствор купить целесообразно в том случае, если требуется ускорить процесс строительства. Он представляет собой материал, который полностью готов к эксплуатации. Это – специальная кладочная смесь, качественно смешанная с определенным количеством воды до состояния пластичной однородной массы. Можно использовать раствор кладочный для кирпича, например, при устройстве стен. Также он подходит для возведения зданий из блоков и некоторых других видов стройматериалов.

На раствор кладочный цена зависит от состава смеси. Ее компоненты, в свою очередь, определяют сферу применения и назначение материала. Его принято классифицировать на два основных типа:

  • Специальный. Такой материал применяется при выполнении особых видов кладочных работ. А в частности, он незаменим при устройстве печей, различных сложных конструкций и даже емкостей, предназначенных для временного или постоянного размещения кислот, щелочей, а также других жидкостей.
  • Общестроительный. Этот материал является универсальным и наиболее востребованным. Его целесообразно применять при устройстве промышленных, жилых, а также сельскохозяйственных и любых других сооружений.

Какой раствор считается качественным?

На раствор готовый кладочный цена определяется в зависимости от его характеристик и свойств. При выборе продукции следует обратить внимание на некоторые аспекты. А в частности, качественным считается материал, который:

  • Имеет однородный цвет. Обратите внимание: на данный момент выпускается цветной кладочный раствор, который используется при сооружении элементов, имеющих эстетическую нагрузку. Например, его целесообразно применять при устройстве фасада здания. Также можно использовать в работе «классический» белый кладочный раствор.
  • Обеспечивает долговечность и надежность создаваемой конструкции.
  • Надежно защищает стыки между элементами сооружения от проникновения влаги.
  • Обеспечивает максимальное сцепление между кладочными элементами.
  • Отличается эффективностью в заполнении горизонтальных, а также вертикальных швов.
  • Характеризуется удобством укладки и обработки.

Цветные материалы: особенности и применение

Следует отдельно упомянуть про цветной материал. Такой раствор кладочный по ГОСТ должен производиться с использованием цветных минеральных пигментов. Они выступают в качестве специальных модифицирующих добавок. Применение минеральных компонентов дает возможность обеспечить высокую стойкость расцветки при эксплуатации раствора.

А в частности, созданный шов не выгорает под лучами солнца, на его оттенок не влияют внешние негативные факторы.

Раствор готовый кладочный цементный: марки, особенности и ключевые преимущества

Предлагаем рассмотреть марки растворов, которые являются наиболее востребованными:

  • Раствор готовый кладочный цементный марки 50. Отличительная черта и ключевой недостаток такого материала – он не способен выдержать деформацию. Ввиду этого его целесообразно применять исключительно для затирки, то есть обработки, имеющихся неровностей. Ввиду этого не раствор готовый кладочный цементный марки 50 цена относительно невысока. Вы можете лично убедиться в этом, ознакомившись с прайс-листом «Группы ЛСР».
  • Раствор готовый кладочный цементный марки 100, по ГОСТ он может быть применен для штукатурки внутренних поверхностей. Помимо этого его можно использовать при устройстве стяжки пола. Также допустимо применение раствора готового кладочного цементного марки 100 при проведении работ, связанных с внутренней или наружной кладкой кирпича или камня.
    Обратите внимание: на смесь готовую кладочную цементную марки 100 цена напрямую зависит от ее оттенка. Цветной материал стоит несколько дороже, однако он оптимально подходит для наружной штукатурки различных поверхностей. В данном случае его используют совместно с пластификаторами.
  • Раствор готовый кладочный цементный марки 150. Он применяется при осуществлении работ по стяжке, а также кладке и штукатурке. Ключевое преимущество данного материала заключается в том, что он подходит для работы с высокопористыми материалами, а также может быть использован в сырых помещениях.
  • Раствор готовый кладочный цементный марки 200. Этот материал имеет более узкую сферу применения, так как он достаточно редко используется в кладке. Значительно лучше он подходит для выполнения работ, которые связаны с устройством полов и фундаментов. Материал обладает хорошими гидроизоляционными характеристиками. Важным преимуществом является и то, что он устойчив к воздействию агрессивных сред.
  • Раствор готовый кладочный цементный марки 25. Такой материал отличается хорошей пластичностью, а наряду с тем высокими прочностными характеристиками. Он применяется для кладки камней, а также кирпича. В составе материала присутствует наполнитель (то есть песок), а также вяжущий компонент и жидкость. При выборе следует понимать, что прочность раствора напрямую зависит от чистоты песка, используемого для его изготовления. На раствор готовый кладочный цементный марки 25 цена у нас конкурентоспособна. Вы можете уточнить ее у менеджера «ЛСР».

Почему стоит сделать заказ на раствор в «Группе ЛСР»?

«Группа ЛСР» успешно сотрудничает как с предприятиями, работающими в сфере строительства и ремонта, так и с частными лицами. Мы ориентированы на предоставление высококлассного сервиса каждому клиенту, что делает сотрудничество максимально удобным и выгодным. Наличие обширной сети заводов дает возможность быстро поставлять растворы, при этом – в любом количестве. В случае, если требуется доставка в большом объеме, материал привозится на объект заказчика с нескольких заводов к единому времени.

Оцените преимущества сотрудничества с «Группой ЛСР»:

  • Отличное качество реализуемых растворов. Обратите внимание: вся выпускаемая нами продукция проходит строгий контроль качества на каждом этапе изготовления. Также свойства материала оцениваются непосредственно на объекте заказчика, так как мы располагаем собственной экспресс лабораторией.
  • Наша компания – изготовитель, и мы работаем в данной сфере с 1993 года. Это позволяет нам предлагать на растворы готовые кладочные тяжелые цементные цены, которые ниже среднерыночных. Впрочем, и любые другие виды материалов мы реализуем по привлекательной стоимости.
  • Точное соблюдение договорных обязательств. Отлаженная система логистики, информационный обмен между заводами и офисом в режиме реального времени и профессионализм каждого сотрудника позволяют поставлять продукцию в срок, удобный для заказчика.

Вы можете сделать заказ или получить подробную информацию о реализуемых растворах, связавшись со специалистом «ЛСР» по телефону или с помощью формы на сайте.

Бетон, раствор в Красноярске с доставкой. Низкая цена, высокое качество!

Главная страница → Продукция → Растворы

Строительные растворы

 получают в результате затвердевания смеси вяжущего вещества, мелкого заполнителя и воды. Так как в составе растворов нет крупного заполнителя, то в сущности они представляют собой мелкозернистые бетоны. Поэтому общие закономерности, характеризующие свойства бетона, в принципе применимы и к растворам. Однако при использовании растворов надо учитывать две особенности. Во-первых, их укладывают тонкими слоями (1…2 см), не применяя специального механического уплотнения. Во-вторых, растворы часто наносят на пористые основания (кирпич, бетон, легкие камни и блоки из пористых горных пород), способные сильно отсасывать воду. В результате этого изменяются свойства раствора, что учитывают при назначении его состава.

В зависимости от назначения растворы бывают кладочные, отделочные и специальные.

Кладочные растворы употребляют для скрепления элементов при кладке фундаментов, стен, столбов, сводов из кирпича или природного камня, а также при монтаже крупноблочных и крупнопанельных элементов.

Отделочные растворы служат для оштукатуривания поверхностей конструкций, устройства выравнивающих слоев, декоративной отделки лицевых поверхностей стеновых панелей и блоков, фасадов и интерьеров зданий.

Специальные растворы — инъекционные, жаростойкие, кислотостойкие, рентгенозащитные, акустические применяют в случаях, когда к конструкциям предъявляют особые требования.

По средней плотности растворы подразделяют на тяжелые (рт > 1500 кг/м3) и легкие (рт = 1500 кг/м3 и менее).

По виду вяжущего различают цементные, известковые и смешанные растворы.

Удобоукладываемость — важнейшее свойство строительного раствора. Оно характеризует способность раствора распределяться на основании тонким однородным слоем. Элементы кладки надежно скрепляются раствором в том случае, когда смесь равномерно заполняет все неровности и шероховатости основания. Жесткий, неудобоукладываемый раствор контактирует с основанием лишь частично, что снижает прочность кладки в 1,5…2 раза. При использовании неудобоукладываемых растворов резко ухудшается и сопротивляемость кладки физико-химическому воздействию окружающей среды.

Удобоукладываемость растворных смесей оценивают по показателям подвижности и водоудерживающей способности.

Подвижность строительного раствора определяют в лаборатории или непосредственно на строительной площадке по глубине погружения (h, см) металлического стандартного конуса массой 300 г ( 22). Подвижность выбирают с учетом назначения раствора и способа производства. Например, растворы, перекачиваемые по трубопроводам, характеризуются глубиной погружения конуса до 14 см, а растворы для вибриро-ванной бутовой кладки — всего 1. ..3 см.

Водоудерживающая способность отражает свойство растворной смеси удерживать в своем составе достаточное для твердения вяжущего количество воды в условиях интенсивного ее отсоса пористым основанием. Проверка этого свойства предупреждает получение малопрочных растворов в конструкции. Водоудерживающую способность оценивают по количеству воды, отсасываемой из пробы раствора промокательной бумагой. Раствор с хорошей водоудерживающей способностью при укладке на пористое основание отдает излишнюю воду постепенно, становясь при этом плотнее и прочнее. Растворы с недостаточной водоудерживающей способностью могут расслаиваться. Это выражается в отделении воды и оседании наиболее тяжелого компонента — песка. Расслоение нарушает однородность смеси и, следовательно, снижает прочность раствора. Смеси, расслоившиеся при перевозке, дополнительно перемешивают на месте работ. Необходимая удобоукдадываемость достигается при правильном выборе соотношения между составляющими строительного раствора и при надлежащем зерновом составе песка. Пустоты в песке должны быть заполнены цементным тестом, а поверхность песчинок покрыта тонким слоем этого теста.

Для изготовления растворов используют специальный цемент (см. § 7). Поскольку его выпускают пока в небольшом количестве, приходится применять обычные цементы марок 300…400, но для экономии вяжущего вводить в раствор пластифицирующие добавки. Из неорганических пластифицирующих добавок наиболее часто употребляют известь и глину. В смесь вводят 30…200 % добавок от массы цемента. Органических пластификаторов (поверхностно-активных веществ) вводят в состав раствора всего 0,03 …0,2 % от массы цемента.

Таким образом, производство строительного раствора с органическими пластификаторами по сравнению с неорганическими является менее материалоемким. Вместе с тем поверхностно-активные вещества улучшают технические характеристики затвердевших растворов: сокращают водопоглощение и усадку, повышают морозостойкость. К наиболее распространенным органическим пластификаторам относятся гидрофобизу-ющие вещества: мылонафт, кубовые остатки синтетических жирных кислот, употребляемые иногда в сочетании с техническими лигносульфоната-ми (комплексный пластификатор «Флегматор-1»). Применяют и добавки-микропенообразователи: подмыльный щелок, отходы соапстока.

Затвердевшие строительные растворы должны обладать такими свойствами, которые гарантируют их безотказную работу в течение всего периода эксплуатации конструкции. Из комплекса свойств в соответствии с назначением строительного раствора выделяют главные характеристики, которые определяют его качество. Например, в растворах для каменной кладки и монтажа сборных конструкций такими характеристиками являются прочность на сжатие и морозостойкость.

В отделочных растворах к определяющим условиям относится совместная работа отделочного слоя и основания. Важнейшие требования к таким растворам — прочность сцепления с основанием и малая усадка, предотвращающая возникновение трещин в отделке.

Предел прочности растворов при сжатии определяют на образцах-кубах с длиной ребра 7,07 см или балочках размерами 4Х 4Х 16 см.

Контрольные образцы изготовляют в формах без дна, которые устанавливают на водоотсасывающее основание — кирпич. Водопоглощение кирпича должно быть в пределах 10… 15 % по массе, влажность не более 2 %. Условия хранения образцов до момента испытания (28 сут) должны соответствовать условиям будущей эксплуатации раствора.

По пределу прочности при сжатии строительные растворы подразделяют на следующие марки (в кгс/см2): 4, 10, 25, 50, 75,100,150 и 200. Растворы марок 4 и 10 изготовляют преимущественно на извести или местных вяжущих, например известково-шлаковом или известково-пуц-цолановом.

Морозостойкость растворов зависит от тех же факторов, что и морозостойкость бетонов, т.е. от свойств исходных материалов, их соотношения и особенностей сформировавшейся при твердении структуры раствора. Нормируемые марки по морозостойкости находятся в широких пределах — от F10 до F300.

Вид и состав кладочных растворов зависят от расчетных напряжений и условий эксплуатации кладки. Кладку надземных конструкций, работающих при небольшом напряжении, рекомендуется выполнять на растворах, содержащих дешевые местные вяжущие вещества: известково-шлаковое, известково-пуццолановое, известь. В растворах для кладки фундаментов при агрессивных сульфатных водах применяют сульфато-стойкие цементы, для монтажа крупноблочных и крупнопанельных стен — портландцемент, шлакопортландцемент, а также портландцемен-ты с органическими добавками. Подвижность растворной смеси (глубину погружения конуса, см) выбирают с учетом назначения раствора.

При кладке из камней правильной формы основное значение имеет не марка скрепляющего раствора, а прочность камней. Поэтому подбор состава строительного раствора не требует такой точности, как при определении состава бетона. Составы растворов назначают, используя готовые таблицы, и корректируют их по результатам испытания в строительной лаборатории.

При использовании органических пластификаторов указанные в таблице составы корректируют в сторону уменьшения расхода вяжущего, т.е. они будут более экономичны. В то же время в растворе любого состава должно содержаться такое количество вяжущего, которое обеспечивает получение удобоукладываемой смеси и затвердевшего раствора необходимой плотности, прочности и долговечности. Так, в цементно-известковых растворах для надземных конструкций минимальный расход вяжущего на 1 м песка установлен 75 кг, а в растворах для подземных конструкций — 100 кг.

При кладке растворов зимой скорость твердения замедляется. Например, в возрасте 28 сут прочность растворов, твердеющих при температуре 1 °С, вдвое меньше, чем при температуре твердения 20 °С. Поэтому зимой для каменной кладки и замоноличивания швов в сборных элементах используют раствор с маркой на одну-две ступени выше, чем летом.

В необходимых случаях при возведении каменных, крупноблочных и крупнопанельных конструкций в зимних условиях применяют растворы марок 50 и выше с противоморозными добавками (поташем, нитритом натрия, нитратом кальция с мочевиной). Температура кладочного раствора в момент укладки должна быть не менее 15 °С при температуре 100 наружного воздуха -11…-20 °С и не менее 20 °С при температуре воздуха ниже —20 °С. Раствор для монтажных швов крупнопанельных и крупноблочных стен в момент его разравнивания должен быть на 10 С теплее, чем для обычной кладки.

Отделочные растворы подразделяют на штукатурные и декоративные. Применение этих растворов в построечных условиях (т.е. оштукатуривание мокрым способом) допускается в виде исключения, когда обоснована невозможность использования индустриальных методов отделки поверхностей.

К штукатурным относят известковые, цементные, цементно-известковые и известково-гипсовые растворы.

Известковые растворы хорошо сцепляются с основанием и относительно мало изменяются в объеме при колебаниях температуры и влажности окружающего воздуха. Эти растворы рекомендуется применять для оштукатуривания внутренних стен, перегородок, перекрытий в помещениях с относительной влажностью воздуха меньше 60%, а также наружных стен, не подвергающихся систематическому увлажнению. Известковые растворы медленно твердеют и долго просыхают.

Цементно-известковые и цементные растворы употребляют для получения прочных, быстротвердеющих и водостойких штукатурок. Их применяют для оштукатуривания цоколей, карнизов, парапетов, наружных стен и других конструкций, систематически увлажняющихся при эксплуатации.

Известково-гипсовыми растворами оштукатуривают внутренние деревянные и каменные стены, а также наружные стены в районах с устойчивым сухим климатом. Введение гипса существенно увеличивает скорость твердения и прочность сцепления известкового раствора с основанием, особенно деревянным.

Максимально допустимый размер зерен песка для подготовительного и основного слоев штукатурки составляет 2,5 мм, а для отделочного слоя — 1,2 мм. Перед употреблением в дело штукатурные растворы обязательно процеживают через сита, удаляя посторонние включения и комья непромешанного раствора.

Декоративные растворы и составы, как это следует из их названия, предназначены для придания определенных архитектурно-художественных качеств фасадам и интерьерам зданий. Чаще всего декоративные цветные растворы используют при заводской отделке лицевых поверхностей стеновых панелей и крупных блоков. В зависимости от вида отделки применяют декоративные растворы (известково-песча-ные, цементно-песчаные), а также декоративные составы (полимер-цементные, цементно-перхлорвиниловые).

Кроме прочности на сжатие и необходимого сцепления с основанием декоративные растворы должны в течение всего периода эксплуатации сохранять первоначальный цвет, текстуру и другие качества независимо от воздействия окружающей среды. К таким растворам предъявляют дополнительные требования по морозо-, свето- и водостойкости.

Стабильность этих показателей во времени зависит в основном от свойств использованных при изготовлении растворов материалов. К вяжущим для декоративных растворов и составов, наносимых на наружные поверхности зданий, относятся белый и цветные портландцементы, полимерцементы. Для отделки интерьеров чаще применяют известь, гипс, гипсополимерцемент, цементно-перхлорвиниловое вяжущее.

Красящие добавки — зто свето-, щелоче- и кислотостойкие пигменты природного или искусственного происхождения, например оксид хрома, железный сурик, графит. Из белых пигментов наиболее употребительны известь, мраморная мука, белый портландцемент.

Заполнителями декоративных растворов служат промытые кварцевые пески либо каменная крошка, получаемая при дроблении горных пород. Используют также керамическую, стеклянную, угольную, разноцветную пластмассовую крошку с размером частиц 2…5 мм, приклеиваемую на полимерцементном составе (внешняя отделка) или водоэмульсионной краске ВА-27 (отделка интерьеров). В необходимых случаях для получения искрящихся поверхностей в состав раствора вводят слюду или дробленое стекло.

Строительные растворы изготовляют, как правило, централизованно на автоматизированных растворных заводах или узлах и оттуда доставляют на объекты в виде готовых пластичных смесей. При значительном удалении строительного объекта от завода рекомендуется использовать сухие растворные смеси, которые затворяют водой на месте производства работ. Сухие смеси должны иметь влажность не более 1 % по массе; их поставляют в упаковке, исключающей возможность увлажнения.

SikaQuick VOH — быстросхватывающийся ремонтный раствор для вертикальных и потолочных работ

Технический паспорт продукта Паспорт безопасности Показать все документы

Быстросхватывающийся однокомпонентный цементный строительный раствор для ремонта вертикальных и потолочных перекрытий с превосходными строительными свойствами

0,0 (0)

SikaQuick® VOH — это быстросхватывающийся однокомпонентный готовый к применению ремонтный раствор для вертикальных и потолочных работ с использованием специальных цементных смесей. SikaQuick® VOH LD — это формула с низким содержанием пыли, которую также можно приобрести отдельно.

  • Минимальное время между подъемами.
  • Быстрая отделка
  • Экономящий время/трудоемкость материал; нанесение до 3 дюймов (76,2 мм) на вертикальные поверхности в один слой
  • Простота в использовании, просто добавьте воды
  • Высокая прочность сцепления обеспечивает отличную адгезию
  • Высокая начальная и конечная прочность
  • Повышенная морозостойкость и устойчивость к размораживанию соли
  • Подходит для наружных и внутренних работ
  • Толщина потолка до 2 дюймов (50 мм)
  • Армированное волокном и модифицированное полимером
  • Содержит ингибитор коррозии
  • Использование при низких температурах с SikaQuick WinterBoost (20–45 °F)
  • Доступна версия с низким уровнем пыли

Купить сейчас

Технический паспорт продукта Паспорт безопасности Показать все документы

Применение

  • Быстрый ремонт потолочных и вертикальных бетонных и растворных поверхностей на уровне земли, выше и ниже уровня земли.
  • В качестве ремонтного материала для фасадов зданий, парковок, промышленных предприятий, мостов и т. д.
  • В качестве быстросхватывающегося ремонтного материала для новых строительных дефектов.

Преимущества

  • Минимальное время между подъемами.
  • Быстрая отделка
  • Экономящий время/трудоемкость материал; нанесение до 3 дюймов (76,2 мм) на вертикальные поверхности в один слой
  • Простота в использовании, просто добавьте воды
  • Высокая прочность сцепления обеспечивает отличную адгезию
  • Высокая начальная и конечная прочность
  • Повышенная морозостойкость и устойчивость к размораживанию соли
  • Подходит для наружных и внутренних работ.
  • Толщина потолка до 2 дюймов (50 мм)
  • Армированный волокном и модифицированный полимером
  • Содержит ингибитор коррозии
  • Использование при низких температурах с SikaQuick WinterBoost (20–45 °F)
  • Доступна версия с низким уровнем пыли

Упаковка

  • Мешок 44 фунта (20 кг)

Цвет

Серый порошок

Информация о продукте

Устойчивое развитие / Сертификаты / Разрешения

СЕРТИФИКАТЫ / СТАНДАРТЫ

  • Соответствует ASTM C-928, тип R2

Информация о продукте

Химическая основа

  • SikaQuick® VOH представляет собой модифицированный полимером цементный раствор.
  • SikaQuick® VOH LD представляет собой модифицированную полимером цементную смесь с технологией уменьшения пыли.

Срок годности

12 месяцев с даты изготовления при условии надлежащего хранения в оригинальной, невскрытой и неповрежденной упаковке.

Условия хранения

Хранить в сухом месте при температуре 40–95 °F (4–35 °C)

Защищать от влаги. Если материал влажный, утилизируйте его. 3 часа

> 1500 фунтов на кв. дюйм

(10,3 МПа)

400 фунтов на кв.0138 1 day

> 3,000 psi

(20.7 MPa)

1,800 psi

(12.4 MPa)

7 days

> 4,500 psi

(31.0 MPa)

2400 фунтов на квадратный дюйм

(16,6 МПа)

28 дней

5 500 фунтов на дюйм

(37,9 МПа)

4,50000 пс.0002 * См. лист технических данных SikaQuick® Winter Boost.

Modulus of Elasticity in Compression

7 days

2.2×10 6 psi (15.2 GPa)

Flexural Strength

1 day 400 psi (2.8 MPa)
7 days 600 psi (4.1 MPa)
28 days 1,000 psi (6.9 MPa)

Splitting tensile strength

1 day

200 psi (1.4 MPa)

7 days

250 psi (1.7 MPa)

28 days

500 psi (3.4 MPa)

Slant Shear Strength

1 day 1,000 psi (6.9 MPa)
7 days 1,600 psi (11.0 MPa)
28 дней 2000 фунтов на квадратный дюйм (13,8 МПа)

* 250 psi (1. 7 MPa)

Substrate failure

(ASTM C-1583)

73 °F (23 °C)

50 % R.H.

Shrinkage

< 0.05 %

(ASTM C-157

modified per

ASTM C-928)

Rapid Chloride Permeability

28 days

Low range

Применение

Информация по применению

Соотношение смешивания

6–6,5 пунктов (2,8–3,1 л) на мешок

Плотность свежего раствора

/100130226 3 (2,0 кг/л)

(ASTM C-138)

Толщина слоя

Мин. Макс.
Накладной 1/8″ (3 мм)* 2″ (51 мм)
Вертикальный 1/8″ (3 мм)*

* Минимальная толщина составляет 1/2 дюйма (12,7 мм) при использовании SikaQuick® Winter Boost 9. 0005

Температура продукта

65–75 °F (18–24 °C)

Температура окружающего воздуха

> 45 °F (7 °C)

20–45 °F (-6,7–7 °C) с при использовании SikaQuick® Winter Boost

Температура основания

> 45 °F (7 °C)

20–45 °F (-6,7–7 °C) при использовании SikaQuick® Winter Boost

Время схватывания

10-25 мин

(ASTM C-266)

Время окончательного отверждения

< 35 мин

(ASTM C-266)

, погода.

Время нанесения

~ 15 минут

Время отделки

20–30 минут

Время ожидания/перекрытия

Время между подходами
Акрил на водной основе 4 часа
Эпоксидная/полиуретановая основа 6 часов

Всегда рекомендуется проводить испытания на совместимость и адгезию.

Потребление

покрытие

0,44 фута 3 (0,01 м 3 ) на сумку

(покрытие фигуры не включает пособие для поверхностного профиля и пористого отхода

.0013 Смочите все используемые инструменты и смеситель.

  • Перемешать механически с помощью низкоскоростной дрели (400–600 об/мин) и лопастной мешалки или растворомешалки.
  • Смешивать до однородной консистенции, максимум 3 минуты.
  • Ручное смешивание допустимо только для менее полной единицы.
  • Необходимо тщательное смешивание и правильное соотношение порошка и жидкости.
  • Неточное соотношение порошка и жидкости приведет к получению готового продукта, который может не соответствовать типичным опубликованным значениям рабочих характеристик.

    •

    С водой

    • Начните смешивать с 6 пинтами (2,8 л) воды на пакет.
    • При необходимости отрегулируйте дозировку воды максимально на +/- 1/2 пинты для достижения желаемой консистенции.
    • Не переливать. Чрезмерный полив может привести к трудностям в обращении и/или несоответствию заявленным значениям свойств.



    С Sika Latex R

    • Начните смешивание с 6 пинтами (2,8 л) Sika Latex® R на пакет.
    • Отрегулируйте дозировку Sika Latex® R максимально на +/- 1/2 пинты, если необходимо, для достижения желаемой консистенции.
    • Не допускайте передозировки SikaLatex® R. Использование слишком большого количества SikaLatex®-R может привести к трудностям в обращении и/или несоответствию типичным опубликованным значениям эксплуатационных характеристик.



    С SikaQuick® Winter Boost

    • Налейте рекомендуемый объем чистой питьевой воды [> 34° F (- 1° C)] в чистую емкость для смешивания подходящего размера.

    • Добавьте 1/2 или 1 чашку на пакетик в воду и перемешайте до полного растворения.

    • Добавьте содержимое пакета SikaQuick® VOH / SikaQuick® VOH LD , продолжая перемешивать.

    • Полные и подробные инструкции по использованию SikaQuick® Winter Boost см. в действующем Техническом паспорте.

    ПРИМЕНЕНИЕ

    • Смесь SikaQuick® VOH / SikaQuick® VOH LD необходимо хорошо втереть в подготовленное основание, заполняя все поры и пустоты.
    • Компактный колодец. Прижмите материал к краю ремонтной работы по направлению к центру. Тщательно утрамбуйте раствор вокруг открытой арматуры.
    • После заполнения отремонтируйте, закрепите, затем стяжка.
    • Отделка стальными, магниевыми, деревянными, пластиковыми терками или влажными губками в зависимости от желаемой текстуры поверхности.



    НЕСКОЛЬКО ПОДЪЕМОВ



    • Если требуется несколько подъемов, сделайте надрезы на верхней поверхности каждого слоя, чтобы получить шероховатую поверхность для следующего слоя.
    • Перед нанесением свежего материала дайте предыдущему слою затвердеть и достичь первоначального схватывания.
    • Предварительно поднимите SSD, слегка сбрызнув его чистой водой. Удалите все стоячие капли.
    • Повторяйте процедуру, пока не будет достигнута желаемая толщина установки. Завершите окончательный подъем SikaQuick® VOH / SikaQuick® VOH LD, как описано выше.
    • Если предыдущие слои старше 6 часов, подготовьте основание механическим способом и увлажните.

    ОТВЕРЖДЕНИЕ

    • В соответствии с рекомендациями ACI для бетона на портландцементе требуется отверждение.
    • Влажное отверждение с помощью влажной мешковины и полиэтилена, тонкого водяного тумана или Sika® Antisol®-250 W*.
    • Отвердители отрицательно влияют на адгезию последующих слоев раствора, выравнивающего раствора или защитных покрытий.
    • Влажное отверждение должно начинаться сразу после отделки. №
    • Защищайте свеженанесенный раствор от прямых солнечных лучей, ветра, дождя и мороза.

    * Рекомендуется предварительное тестирование отвердителя.

    ОЧИСТКА ИНСТРУМЕНТОВ

    • Незатвердевший продукт можно смыть с инструментов и поверхностей водой.
    • Отвержденный продукт необходимо удалять механически.

    Документы

    SikaQuick® VOH

    Паспорт продукта (PDS) PDF — 259 КБ (ан)

    Видео о продукте SikaQuick VOH

    Общая информация

    SikaQuick VOH

    Паспорт безопасности (SDS) PDF — 526 КБ (ан)

    SikaQuick VOH

    Спецификация PDF — 184 КБ (ан)

    Цемент и строительные растворы | Кирпичный завод

    перейти к содержанию

    Цемент и растворThe Brickyard2022-04-11T15:30:07-06:00

    Есть вопросы о нашей продукции?

    Let’s Talk

     Цемент и строительные растворы

    В настоящее время мы предлагаем следующие продукты из цемента, строительных растворов, гравия и песка.

      Производители : Quikrete, Spec Mix, Laticrete

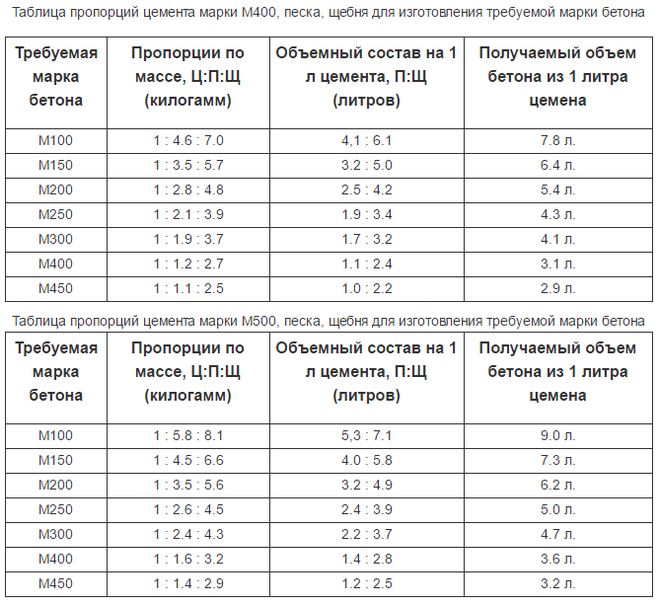

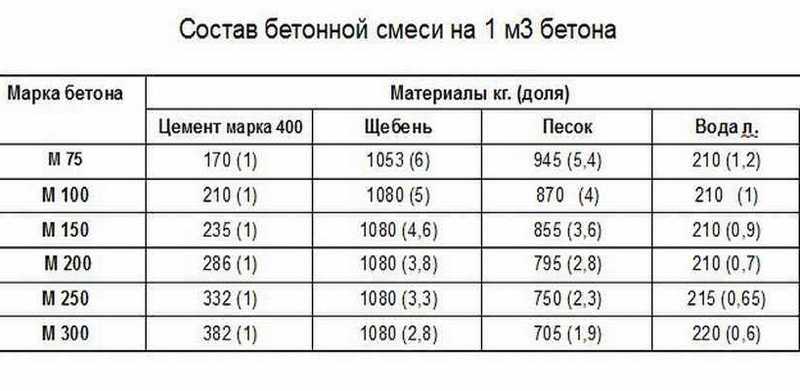

    Бетонная смесь 80lb.
