Подпорные стены из габионов: Габионы для подпорных стен. Что это такое и в чем их особенность.

Содержание

Устройство подпорной стены из габионов

Содержание

  1. Что входит в перечень подготовительных работ?
  2. Основы габионного монтажа
  3. Видео: Устройство и монтаж габионов

Благодаря свойствам современных геоматериалов, благоустройство территории с проблемным рельефом реализуется с меньшими затратами средств и времени. В частности, при возведении надежных и долговечных противооползневых подпорных стен используются уникальные свойства коробчатых габионов.

  •  Стандартный коробчатый габион, стоимость которого по всем показателям считается бюджетной, в собранном виде представляет собой сеточно-металлический контейнер, для жесткости снабженный внутренними перегородками.
  •  Наполнитель — любой атмосферостойкий и экологически безвредный минеральный материал, в большей или меньшей степени обладающий декоративными свойствами

Таблица требований к техническим параметрам заполнителя габионов

    Параметр

    Значение

    Удельный вес не менее

    для работ на суше – 17,5 кН/м3; для гидротехнических работ – не менее 23 кН/м3

    Морозоустойчивость выше

    МР350

    Прочность не менее

    400

    Низкое водопоглощение менее

    0,6 %

    Устойчивость против распада

    Максимальная потеря массы должна быть 5 – 10 %

    Коэффициент размягчаемости должен быть

    Не менее 0,9; для осадочных пород – не менее 0,8


    		 По сравнению с бетонными и кирпичными стенами, габионные сооружения отличаются: доступной стоимостью, простым монтажом, положительным эстетическим восприятием.

    Габионные конструкции надежно блокируют образование характерных для сложного рельефа грунтовых оползней, а так же органично вписываются в разные варианты ландшафтного оформления. Оптимальный по всем параметрам наполнитель — это крупный щебень горных пород, так называемый рваный гранит.

    Проблемы, где можно купить бутовый камень в наше время не существует. Любой каменный наполнитель можно заказать в нужном количестве, при необходимости с доставкой на строительную площадку. Габионы декоративные — возводятся для украшения ландшафтного дизайна, в большинстве случаев используются как элементы вертикального озеленения.

    Что входит в перечень подготовительных работ?

    Удельное давление на грунт относительно небольшое, необходимости в создании фундаментного основания нет. Исключением может быть слабый песчаный или переувлажненный грунт. Проблема решается обустройством надежного основания из плоских габионов, заполненных менее благородным материалом, в частности экологически безупречными строительными отходами.

    Габионы продаются в разобранном виде, что удобно для транспортировки и хранения. Сборка контейнеров входит в объем предварительных работ. Перечень так же включает в себя выравнивание и уплотнение грунта на рабочем участке, сортировку камня по размеру и цвету.

    Технология не предусматривает перемещения полного габиона. Его заполнение производится по месту установки.

    Основы габионного монтажа
    • Каменный наполнитель укладывается с максимальной плотностью, причем крупные фрагменты располагаются ближе к стенкам контейнера. Мелкая фракция используется для заполнения середины объема.
    •  Для укладки камня на лицевой стороне подпорной конструкции, рекомендован камень с большим содержанием кварца. Такие стены отлично смотрятся в любую погоду на протяжении всего года.
    •  Усадка наполнителя в габионе компенсируется увеличением его высоты на 50 мм. Крышка обвязывается по периметру вязальной проволокой, которая так же используется для соединения габионов между собой.
    •  После установки следующих верхних рядов, нижние габионы приобретают правильную форму, которая поддерживается внутренними перегородками. Небольшая усадочная деформация подпорной стенки на ее внешнем виде и рабочих характеристиках практически не сказывается.

    Коррозиезащищенная сетка для габионов. Купить в Москве и пригородах этот прочный и долговечный материал можно без особых затруднений. Сетка используется домашними умельцами для создания оригинальных элементов ландшафтного дизайна.

    В качестве примера можно назвать так называемые длинные габионы, выполненные из закрепленной на металлических стойках сеточной оболочки. Длина таких конструкций варьируется в пределах нескольких десятков метров.

    Расход колец на связывание габионных конструкций

    Тип конструкции

    Габионы

    Матрацные конструкции

    Высота (м)

    1. 00 с диафрагмами

    1.00 без диафрагм

    0.50

    0.17 — 0.23

    0.30

    Расход колец на м3 , м 2 (шт.)

    30-40

    20-30

    40-60

    15-18

    15-20

    Видео: Устройство и монтаж габионов


    Также стоит почитать:

    • Габионные конструкции: технология монтажа, доступная каждому!
    • Возведение габионных сооружений своими руками
    • Как правильно выбрать комплектующие для самодельных габионов?

    Как самому сделать подпорную стенку из габионов за 5 шагов!

    Габионы инициировали интерес застройщиков, к самостоятельному возведению несложных габионных конструкций. Этому способствует:

    На сегодняшний день, домашние умельцы успешно осваивают строительство габионных ограждений и подпорных, противооползневых стен.

    Где подпорные стены станут настоящим подарком?

    Эти технологии особенно актуальны для владельцев участков со сложным природным рельефом, с крутизной склонов от 8 градусов, которые предоставляют несомненную опасность из–за возможного произвольного схода больших масс грунта. Грунтовые оползни наиболее вероятны во время интенсивных, весенних и осенних дождей. Подпорную стену можно изготовить самостоятельно. В ряде случаев, для ее обустройства не обязательно делать фундамент или создавать дренажную систему.

    Подпорная конструкция, геосетка и геомат эксплуатируются в условиях повышенной влажности, поэтому цинковое противокоррозионное покрытие, должно иметь дополнительную полимерную оболочку. Для работы пригодны коробчатые и сетчатые габионы, желательно оборудованные внутренними перегородками, такие модели габионов сохраняют форму даже при значительных нагрузках.

    Если требуется остановить эрозию грунта на склоне, потребуется достаточное количество габионов плоских, известных под названием матрацно-тюфячных.


    Вы можете приобрести габионы, геотекстиль и другие виды геосинтетики на нашем сайте прямо сейчас! Звоните нашим менеджерам: (495) 215-53-29!

    Подпорная стенка может функционировать в нескольких направлениях, в частности служить декорирующим элементом ландшафтного дизайна. Для этого на лицевую сторону габиона укладываются плоские фрагменты породы, для этой цели лучше всего подойдет колотый или рваный гранит. Допускается применение менее долгих наполнителей, но в таком варианте, стеку декорируют вьющимися растениями, превращая сооружение в элемент вертикального озеленения.


    Последнее усовершенствование габионного строительства заключается в замене традиционных наполнителей стеклянным камнем.

    После оборудования светодиодной подсветкой, такие конструкции стали пользоваться повышенным спросом. Более того, дизайнеры предлагают устанавливать декоративные подпорные конструкции, вся задача которых заключается в создании положительного эстетического восприятия.

    Этапы монтажа подпорной стены из габионов

    • Монтажу габионной стенки предшествует создание предварительного плана, привязка сооружения к ландшафту местности, выбор вида габионных сеток и наполнителя. Заманчиво использовать строительные отходы, кирпичный и бетонный щебень, но эти материалы характеризуются низкой влаго-морозостойкостью, а бетон-неполным соответствием экологическим стандартам. В его составе могут содержаться различные присадки и компоненты, неблаготворно воздействующие на природное окружение.
    • Прочность и долговечность сеточной оболочки актуальны только на первом этапе эксплуатации. Со временем структура стенки заполнится грунтом, прорастет корнями многолетних трав и габионная стенка превратится в прочную, практически монолитную конструкцию, не нуждающуюся в дополнительном упрочении.

    • Габионы монтируются по примерно одинаковой схеме. Сначала контейнеры выставляются по месту постоянной эксплуатации, заполняются камнями на треть объема, после чего строительным уровнем или отвесом проверяется правильность установки. Убедившись в отсутствии недостатков, габион наполняется выше верхнего обреза на 50 мм, это необходимо для компенсации естественной усадки материала.

    Фрагменты породы рекомендуется не отсыпать а укладывать вручную, добиваясь минимального количества внутренних пустот.

    При этом крупные куски располагают ближе к краям объема, середину можно заполнить менее крупным материалом. Если крышка габиона полностью не закрывается, крупные куски породы верхнего слоя, можно переместить ближе к середине контейнера.

    Для соединения габионов между собой рекомендуется использовать, по крайней мере, на лицевой стороне стенки, механический крепеж в виде спиралей. Менее декорируемые участки габионных конструкций, можно связывать коррозиестойкой стальной проволокой.

    Если Вы хотите подпорную стену, которая будет служить Вам сотни лет, закажите монтаж нашим опытным профессионалам прямо сейчас!

    Хиты продаж габионов по супер ценам!

    Сетка для габионов 2х50,
     ячейка 8х10     		Габион 0,5*0,5*0,5 Zn
    		 Матрацные конструкции 3*2*0,23
    		 Камень бутовый гранитный
    фр. 100-300







    Проектирование подпорных стен из габионов

    Габионнные конструкции, что это такое и какие требования к ним существуют описано подробно в наших статьях. Как правильно запроектировать подпорную стенку из габионов?

    Давайте рассмотри, что такое подпорная стена. Подпорная стена это конструкция определенной высоты и массы, которая предназначена для удерживания грунта от смещения и обрушения. А, значит, подпорная стена должна обладать определенной массой и устойчивостью, чтобы выступать противовесом удерживаемому весу грунта. Сам по себе любой габион не является подпорной стенкой. Именно поэтому рекомендации по проектированию подпорных стен из габионов содержат в себе типовые конструкции, которые нужно сопоставлять с высотой склона удерживаемого грунта если нет возможности заказать расчет в проектном институте.

    Итак, основные принципы проектирования подпорных стен из габионов без расчета:

    1. Конструкция из габионов должна обладать достаточной массой и устойчивостью для удерживания грунта. Для этого габионы устанавливаются по принципу пирамиды– нижний ярус делается широким, равным высоте склона. Следующий ярус должен быт Уже не менее, чем на 0,25 м. нижнего яруса.

    2. Высота габиона не может быть больше ширины чтобы обеспечить устойчивость и не допустить опрокидывание подпорной стенки. Эти значения могут быть равными, но высота всегда равна или меньше ширины габиона.

    3. Тем более это верно для подпорной стены из одного яруса– ширина габиона при высоте склона в 1 метр должна быть 1 метр или больше. При меньше ширине произойдет опрокидывание прямоугольного габиона, основание которого будет недостаточно устойчивым. При высоте склона в 0,5 м выбор габиона шириной 1 м придаст дополнительную устойчивость конструкции и позволит ей надежно удерживать массу грунта. При высоте склона в 1 м выбор ширины в 0,5 м и высоты в 1 м габиона приведет к тому, что габион опрокинет давлением грунта в ближайшей перспективе.

    4. Габионные конструкции имеют типоразмеры, кратные 0,5 м. Минимальный типоразмер коробчатых габионов 0,5*0,5*0,5 (м, длина*высота* ширина). И в них нет размерностей, высота которых превышает  ширину. Это сделано не просто так, а именно для обеспечения устойчивости подпорной стены из габионов.

    5. Масса 1 м3 грунта составляет примерно 1,6 тонн. Вес 1 м3 габиона 1,8 тонн. При этом нужно учитывать, что при укреплении склона вашего дачного или иного участка на подпорную стенку из габиона будет давить прямо или косвенно вес всего объема грунта, имеющегося на территории. При этом чем круче и выше склон, тем давление прямонаправлено. А также добавьте вес дома и иных строений. И чем ближе они к укрепляемому склону, тем оно больше. Попробуйте удержать склон 90 градусов высотой 2 м и потенциальным весом грунта в 3 тонны габионом 0,5*0,5*1 м (900 кг).

    6. Выбирайте типовые размеры конструкций при проектировании. Нетиповые размеры приводят к удорожанию конструкций в работе и не позволяют прогнозировать поведение стенки во времени.

    7. Данные принципы подходят и для вязаных, и для сварных габионов. Сварной габион 2*1*0,5 м(д*в*ш) не является опорной конструкцией. Ее саму нужно укреплять сваями или иными закладными деталями даже если значительного веса грунта на нее не происходит.

    8. Исключением для подобных принципов является система «террамеш» или использование габионов с армирующей панелью (габион имеет «язык» из сетки, который укладывается между слоями грунта). Но она всегда проектируется в профессиональных институтах и не применяется в частном строительстве.

    9. Игнорирование воздействия иных факторов (подмытие грунтовыми водами, подземными ручьями, ливневыми водами). Если факторы такие присутствуют, решение нужно выбирать комплексное. Например, с дренажом.

    10. И, главное, разделяйте функционал своего сооружения. Не путайте декоративную функцию с функцией подпорной стены. Проектирование подпорных стен, особенно при больших высотах склонов или больших площадях участков, это ответственная задача. Пренебрежение рекомендациями приведет к обрушению недостаточно устойчивой стены.



    Наиболее распространенные ошибки при выборе конструкции:

    -Высота больше ширины конструкции. Подумайте, нужно ли значительное усилие, чтобы опрокинуть такую конструкцию? Особенно, если усилие оказывает не человек, а, например, двухэтажный дом? Или административное здание?

    – Отсутствие хотя бы примерных сопоставлений массы стенки из габионов и удерживаемого склона (выдержит ли стенка 0,5*0. 5 м склон в три метра высотой из суглинков)?

    – Не учитываете иные факторы при выборе конструкции подпорной стены (забор падает, но мне хватит габиона 0,5*0,5. Там нет никаких нагрузок и воздействий типа грунтовых вод. Но забор падает).

    – Изобретение своих размеров. Например, стенка 0,75*0,75 м. Теоретически сделать можно. Практически вязать такой габион придется вручную, что будет дороже. Главный вопрос-является ли это подпорной стеной? Скорее всего, нет.

    -Подмена функций. Если Вы хотите укрепить склон, то старайтесь придерживаться рекомендаций. Если хотите сделать нечто декоративное, то не стоит называть это подпорной стеной, чтобы не вносить путаницу в функционал конструкции. Чтобы строитель правильно реализовал Вашу задачу, ему нужно правильно обозначить цель. В декоративных габионах существуют свои принципы.





    Расчет подпорной стенки из габионов



    В настоящей статье мы рассмотрим грубый расчет гравитационной подпорной стенки высотой до 4м с применением габионов на конкретных примерах из нашей практики. Для точного определения типов габионных конструкций потребуется дополнительный формульный расчет нагрузок с учетом данных геологии, гидрологии и прочих факторов. Рассматривая стандартную гравитационную стенку следует придерживаться традиционной практики и ни в коем случае не строить забор из габионов, в надежде что такая конструкция выдержит нагрузки грунта. Такое «творение» сначала деформируется, а вскоре завалится в весенне-осенний период. Для расчета мы рассмотрим габариты конструкций стандартных габионов по ГОСТ Р 52132-2003 и не будем затрагивать размеры ячейки, которые коррелируют с фракцией камня, а также покрытие проволоки.

    Подпорная стенка высотой до 1,5м

    Для распределения нагрузок стенки используем матрацы Рено высотой 0,17м, которые укладываем в проектное положение вдоль линии подпорной стенки (в поперечном сечении 2х0,17). Длина матрацев может быть разной (3,4,5,6м). Затем нужно купить габионы высотой 1м (ширина у всех габионов стандартная и равна 1м). Укладываем габионы вдоль лини подпорной стенки (в сечении получаем 1х1), оставляя 20см фартук матраца с фасадной стороны. Получаем подпорную стенку высотой 1м с матрацем в основании 0,17м. Для подпорной стенки высотой 1,5м дополнительно укладываем дополнительный ряд высотой 0,5м. Длина коробчатых габионов в стандарте 1,5, 2, 3, и 4м. Наиболее распространенные длины, часто используемые в работе 1,5 и 2м. Верхний ряд устанавливаем со смещением в сторону обратной засыпки на 8-10см. Обратная засыпка проводится поэтапно после завершения монтажа конструкции каждого яруса. К примеру, для монтажа подпорной стенки высотой 1,5м и длиной 12м потребуется: матрацы Рено 3х2х0,17 — 4шт, габионы 2х1х1 — 6шт, габионы 1,5х1х0,5 — 8шт. При слабых грунтах матрацы в основании также укладываем вдоль, далее устанавливаем ярус габионов 1,5х1х1 поперек линии стенки и завершающий ярус 2х1х0,5 вдоль линии стены. В поперечнике получаем пирамиду, с фасадной стороны с выступами 8-10см со смещением в сторону обратной засыпки и хвосты габионов с обратной стороны в теле засыпки. В частности, для подпорной стенки высотой 1,5м и длиной 12м при слабых грунтах нужно купить матрацы Рено 3х2х0,17 — 4шт, габионы 1,5х1х1 — 12шт, габионы 2х1х0,5 — 6шт.

    Подпорная стенка высотой до 2,5м

    Как и в предыдущем случае в основании стенки потребуются матрацы Рено только с высотой 0,23см. При высоте стенки 2м потребуются матрацы Рено 3х2х0,23, которые укладываем поперек линии стены. Далее ярус габионов поперек линии стены длиной 1,5 или 2м и высотой 1м. Завершающий ярус с высотой 1м укладываем вдоль. Фасадные выступы как и в предыдущем решении. По количеству конструкций для стенки высотой 2м и длиной 12м получаем: матрацы 3х2х0,23 — 6шт, габионы 1,5 либо 2х1х1 — 12шт и для верхнего яруса 2х1х1шт — 6шт. Для стенки высотой 2,5м: в основании также оставляем матрацы 3х2х0,23, уложенные поперек, далее ярус габионов 2х1х1 поперек, 1,5х1х1 поперек, 2х1х0,5 вдоль. Таким образом, для подпорной стенки высотой 2,5м и длиной 12м потребуются матрацы Рено 3х2х0,23 — 6шт, габионы 2х1х1 — 12шт, габионы 1,5х1х1 — 12шт и габионы 2х1х0,5 — 6шт.

    Подпорная стенка высотой до 4м

    В основании стенки нам потребуются матрацы Рено высотой 0,3м и длиной 4 либо 5м. Конфигурация гравитационной стенки аналогична предыдущей конструкции. Так, для монтажа подпорной стенки высотой 3м и длиной 12м потребуется: матрацы Рено 4х2х0,3 — 6шт (укладываются поперек линии стены), габионы 3х1х1 — 12шт (поперек), 2х1х1 12шт (поперек), 1,5х1х1 — 8шт (вдоль). При высоте стенки 3,5м и длине 12м имеем следующие конструкции: в основании матрацы 4х2х0,3 — 6шт, габионы 3х1х1 — 12шт, 2х1х1 — 12шт, 1,5х1х1 — 12шт и последний ярус укладываем вдоль 2х1х0,5 — 6шт. И при высоте подпорной стенки 4м и длиной 12м в основании укладываем матрацы длиной 4 либо 5м — 6шт, габионы 3х1х1 — 12шт (поперек), 2х1х1 — 12шт, 1,5х1х1 — 12шт и 2х1х1 — 6шт (укладываются вдоль).

    Расчет других материалов подпорной стенки

    Для монтажа подпорной стенки из габионов также потребуется полотно геотекстильное, которое выполняет функцию разделения и обратного фильтра. Геотекстиль бывает полиэфирным либо полипропиленовым, тканым либо нетканым, отличается по плотности и цвету. Наиболее экономичный вариант это нетканый полиэфирный геотекстиль плотностью 200г/м2. Для расчета вычисляем площадь основания подпорной стенки и площади граней заднего фасада со стороны обратной засыпки. Также потребуется монтажная проволока/ проволока вязки д.2,2мм оцинкованная либо с дополнительным покрытием аналогичным покрытию проволоки самих конструкций. Проволока идет в объеме 5-7% от общего веса конструкций. Если имеются пологие откосы на более высоких отметках, можно купить Макмат (геомат) и укрепить склон, тем более что цена на МакМат значительно ниже стоимости габионов.

    Взаимозаменяемость габионных конструкций

    Часто бывает так, что нужно срочно купить габионы и уже «вчера» начать работы по монтажу, а часть конструкций отсутствует и сроки увеличиваются ввиду загруженности производства. В таких случаях можно заменить отсутствующие конструкции аналогичными по высоте и ширине. К примеру: габион 3х1х1 можно заменить на 2шт 1,5х1х1. Или габион 3х2х0,5 можно заменить на 2шт 3х1х0,5. Цена на габионы в этом случае не сильно изменится, тем более, что вы сможете приступить к работам сразу после прибытия машины на стройплощадку. Также иногда требуются нестандартные конструкции. К примеру, нам нужен матрац 2х2х0,17. Его можно изготовить на площадке из матраца 3х2х0,17 отрезав бокорезами лишний метр, в данном случае диафрагма матраца будет играть роль его боковой стенки. Имея бокорезы и умелые руки, на стройплощадке можно изготовить конструкции любой формы, включая трапеции и сегменты. И пусть Ваши знания и опыт помогут построить такие подпорные стенки, которые простоят не один десяток лет, выполняя функции по сдерживанию грунта!

    Смотрите также:

    • Габионы: за или против
    • Неровный рельеф: помогут ли габионы?
    • Габионные конструкции
    • Подпорная стенка из сварных габионов

    geofast.ru Адрес: 141407, г. Химки, Нагорное шоссе д.2
    Тел.: +7 (495) 665-32-11
    E-mail: info@geofast. ru

    создание сайтов
    IT-ГРУППА “Цитрон”

    Заказать звонок

    Оставьте свой номер телефона и наш Специалист перезвонит Вам в ближайшее время

    Габионы своими руками: пошаговая инструкция

    Содержание статьи

    • 1 Подпорная стенка (габионы): пошаговая инструкция
    • 2 Забор из габионов: пошаговая инструкция
    • 3 Выбор каменного материала
    • 4 Долговечность конструкции

    Габионные конструкции представляют собой сооружения из камней, уложенных в контейнер из металлической (реже пластиковой) сетки. Они могут служить в качестве подпорных стенок, укрепления берегов водоемов и откосов, элементов для сооружения дамб. Чтобы правильно изготовить габионы своими руками необходимо изучить технологию скрепления сеток и их элементов между собой, а также требования к материалам.

    Подпорная стенка (габионы): пошаговая инструкция

    При возведении конструкций необходимо руководствоваться ВСН-АПК 2. 30.05.001 03. По нормативным документам существует два вида стенок из габионов:

    • массивные;
    • с армирующей панелью.

    Чаще всего используется первый вариант. Для создания такого элемента потребуются коробчатые габионы. Иногда в качестве фундамента под стену используют плоские (тюфячные габионы). Массивная конструкция удерживает грунт за счет собственной массы. При изготовлении подпорной стенки из габионов необходимо учитывать некоторые требования:

    • При проектировании сооружений с высоким уровнем ответственности выполняют расчет. При расчете проверяют устойчивость стенки, подбирают ее сечение в зависимости от высоты и характеристик грунта. Проверка на устойчивость включает в себя расчеты на сдвиг, опрокидывание и возможность выхода из строя опорной части габиона. Для частного строительства при небольшой высоте конструкции расчет можно не выполнять, ширину берут «на глаз».
    • При достаточно большой длине стены необходимо обеспечить ее жесткость в вертикальной плоскости. Для повышения устойчивости конструкцию делают ступенчатой с широким основанием и постепенным сужением кверху. Также можно предусмотреть поперечные элементы.
    • Высота габиона не должна превышать 7—8 метров. При необходимости устройства стенки большей высоты по нормативным документам требуется наличие берм. Берма — это горизонтальный участок откоса сравнительно большой ширины.

    Схема устройства подпорной стенки из габионов.

    • Верхние габионы не должны свешиваться над нижними более чем на 15 см.
    • При укладке габионов (контейнеров из сетки) необходимо соблюдать перевязку. Минимальное смещение вертикальных швов одного ряда относительно другого составляет 25 см.
    • Габионы наполняют каменным материалом на 2—5 см выше отметки контейнера. Это необходимо из-за частичного самоуплотнения камней при строительстве при воздействии вертикальных нагружающих сил.
    • Невысокие подпорные стенки можно устанавливать на уплотненный грунт основания. Перед началом работ площадку требуется расчистить и выровнять. При высоте конструкции более 1 м необходимо предусмотреть фундамент. Он может быть изготовлен из плоских габионов, под которые предусматривается песчано—гравийная подсыпка.  Фундамент также может быть залит из бетона. Часто не обойтись без устройства дренажа в основании.

    Совет! Для стабилизации грунта можно подкладывать под габионы геотекстиль. Часто этот материал применяют при укладке тюфячных элементов.

    Перед началом работ необходимо подготовить материалы и конструкции. Для изготовления подпорных стенок рекомендуется использовать коробчатые габионы из сетки двойного кручения с диафрагмами, обеспечивающими большую жесткость. Металлическая сетка должна иметь защиту от коррозии.

    Контейнеры для габионов из сетки можно купить готовыми. Поставляются такие изделия в сложенном плоском виде. Они могут быть из рабицы или сварной сетки. В сварных изделиях все элементы обычно уже соединены между собой.

    Для вязки рабицы рекомендуется выбирать проволоку двойного кручения с аниткоррозийным покрытием. Очень важно при покупке обращать внимание на качество проволоки, как для основной конструкции, так и для соединений. Требуется закупить большее количество материалов, чем требуется, особенно если такая работа выполняется впервые. Запас должен составлять 5—15% в зависимости от опыта мастера.

    Контейнеры из сварной сетки в сложенном виде.

    К работе по возведению подпорной стенки из габионов не рекомендуется приступать в одиночку. Это не затрагивает небольшие конструкции ландшафтного дизайна. Для выполнения работ потребуются следующие виды инструментов и материалов:

    • готовые контейнеры для габионов;
    • каменный заполнитель;
    • вязальная проволока хорошего качества;
    • анкера;
    • монтировки, молотки и лопата.

    В качестве инструмента для скрепления деталей можно использовать специальный габионный степлер. Он может быть механическим или пневматическим. Они существенно сокращают временные затраты на выполнение работ. Вместо вязальной проволоки в этом случае для скрепления сеток применяются специальные скобы в виде колец. Скобы изготавливают из габионной проволоки диаметром 3 мм с цинковым или гальфановым покрытием, поставляются в ленте (обойме), которая устанавливается в степлер.

    При соединении элементов вручную проволокой, она заводится змейкой (расстояние между витками 10 см) по кромке двух скрепляемых элементов. Этот процесс требует серьезных трудовых и временных затрат, но позволит сэкономить денежные средства. Необходимое количество проволоки или скоб определяют в зависимости от массы контейнеров и составляет 5—7%.

    Инструкция по устройству габионов.

    В общем случае выполнение работ по изготовлению габионов выглядит следующим образом:

    1. Распаковка готовых контейнеров. Далее один из элементов укладывают на ровную поверхность, поднимают и выпрямляют боковые стенки, проверяют ровность деталей и геометрическую форму сетки. Если днище, стенки и крышка не связаны, их соединяют между собой степлером или проволокой.
    2. На следующем этапе устанавливают (при необходимости) диафрагмы. Их шаг чаще всего составляет 75 или 100 см. Диафрагмы вяжут со стенками и днищем.
    3. Проверяют расположение плоскостей и углов короба. В перечисленном выше порядке нужно собрать несколько элементов, из которых будет изготовлен первый ряд габиона.
    4. Несколько готовых контейнеров располагают в ряд. При необходимости их скрепляют с грунтом или между собой анкерами и кольцами.
    5. Следующим этапом выполняют заполнение контейнеров первого ряда каменным материалом. Камни необходимо укладывать плотно. Объем заполняется в несколько приемов (для контейнеров высотой 50 см — в два, высотой 100 см — в три). После засыпки каждого слоя выполняют усиление конструкции за счет связей из вязальной проволоки. Ими фиксируют расположение стенок относительно друг друга.
    6. После заполнения сетки закрывают крышку и закрепляют ее скобами или проволокой.
    7. Все перечисленные выше действия повторяют для следующего ряда габионов. Верхние и нижние контейнеры связывают между собой по углам или в местах крепления диафрагм.

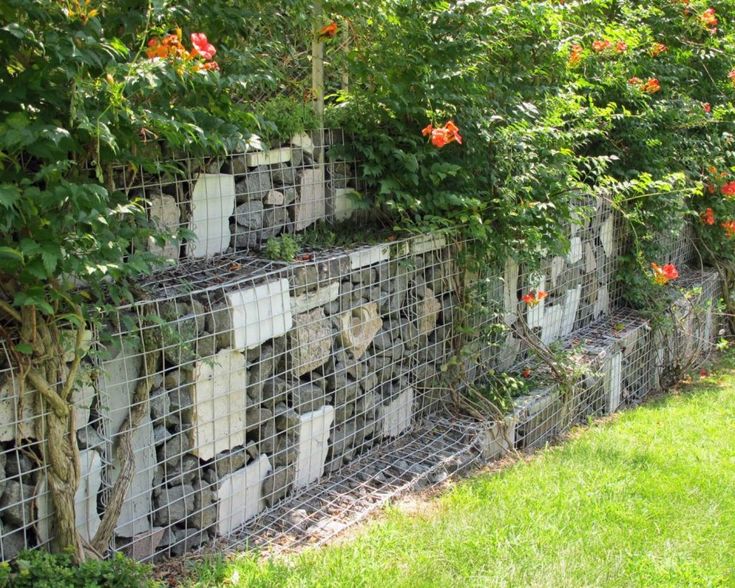

    Фото подпорной стены из габионов.

    Совет! При необходимости выполнить ряд в несколько приемов, последний контейнер оставляют незаполненным. К нему по периметру боковой грани необходимо будет прикрепить следующий элемент. Сделать это при уложенных внутрь камнях практически невозможно.

    После завершения монтажа стены выполняют обратную засыпку. Делать это можно вручную (при небольших объемах) или с применением специальной техники. Размещать экскаватор на склоне необходимо с осторожностью. Материал обратной засыпки — песок средней или крупной фракции с послойным уплотнением.

    Забор из габионов: пошаговая инструкция

    Забор изготавливается по тому же принципу, что и подпорная стенка. Прочностные требования к конструкции часто снижены, а эстетические, наоборот, повышаются. Вместо сетки-рабицы часто используют каркасы из стальных прутов.

    Перед устройством забора необходимо подготовить фундамент. Часто его делают железобетонным ленточным. Размеры назначают в зависимости от высоты забора и характеристик грунта. В среднем будет достаточно ленты высотой 25—30 см. Ширина назначается в равной ширине будущего ограждения.

    Совет! При необходимости ширина фундамента может быть меньшей, но здесь необходимо соблюдать упомянутое ранее правило: габионы не должны свешиваться над нижележащей конструкцией более чем на 15 см.

    Фото забора из габионов.

    Пошаговая инструкция по изготовлению забора из габионов выглядит следующим образом:

    1. Изготовление фундамента (для конструкций высотой 1 м и более) или уплотнение основания (для забора ниже 1 м).
    2. Раскладывание готовых сеток для габионов на ровной поверхности. Соединение элементов контейнера между собой (технология и инструменты такие же, как для подпорных стенок).
    3. Установка первого ряда пустых контейнеров в проектное положение, соединение их между собой. Засыпка каменного материала.
    4. Изготовление вышележащего ряда.

    Технология сооружения забора из габионов не имеет принципиальных отличий от подпорных стенок. Различия есть только в геометрических размерах и требованиях к прочности и устойчивости.

    Выбор каменного материала

    Коробчатые контейнеры заполняют камнями с размерами 15—25 см. Для плоских элементов, которые используются в качестве основания, необходимо подобрать заполнитель с фракцией 8,5—15 см.

    Материал подбирают в зависимости от эстетических требований. Чтобы обеспечить забору или подпорной стенке привлекательный внешний вид, лицевые грани можно выложить крупными аккуратными камнями, а на основном объеме использовать более дешевый заполнитель. Допускается применение местных материалов, например, гравия или щебня (при условии соблюдения рекомендуемых размеров фракции).

    Долговечность конструкции

    Контейнер из рабицы.

    Срок службы габионов зависит долговечности каркаса. При сооружении подпорной стенки или забора стоит учитывать необходимую долговечность и грамотно выбрать антикоррозийное покрытие для проволоки. Можно привести следующие значения:

    • контейнеры из проволоки с цинковым покрытием прослужат минимум 35 лет;
    • с покрытием из гальфана — минимум 75 лет;
    • при использовании одновременно антикоррозийного покрытия и полимерной оболочки минимальная долговечность составляет более 75 лет.

    Качество и долговечность габионной конструкции любого типа в большей степени зависит от качества контейнера и вязальной проволоки. По этой причине указанным материалам необходимо уделять особое внимание при покупке.

    всё про ремонт и обустройство жилья

    Самая дешевая подпорная стена на участке с уклоном — собранная вами из бесплатного камня, который вы упаковали в «корзины» для камни — габионы.

    Подпорная стена из чего сделать дешевле.

    Из чего, вообще, можно сделать подпорную стену?

    • Бетон
    • Бетон.
    • И еще раз бетон:-)

    Это мы шутим, конечно. Есть еще бут. Есть еще подпорные блоки из разных материалов, но всё это НЕ дешево. А очень даже прилично стоит. Просчитывали уже? Из чего сделать дешево подпорную стену? А вы хотите делать сам, своими руками? Или вам нужно под ключ и вы определяетесь — из чего?

    Если своими руками — дешевле всего вам выйдет самому набрать где-то камня и упаковать его в сетчатые короба, чтобы не разбежался (это технология габион). Да, да, это можно сделать и самому.

    Если же вы собираете информацию — подпорная стена из чего сделать дешевле, то стена из габионов выходит дешевле бетона в 2 раза. Чуть дешевле бута. И дороже, чем совсем ничего не делать:-))

    Если вы хотите сами — читайте ниже. Если под ключ.

    Закажите у нас монтаж подпорной стены или забора

    Как самому сделать дешевую подпорную стенку на участке с уклоном — видео.

    Подробнее о габионах — из чего сделаны, почему долговечны, посмотрите здесь. Кстати, если вам понравится технология — габионы можете заказать у нас. Отправим в любой регион России. Наше производство находится в Ряжске.

    А знаете, чем габионы лучше всех остальных способов постройки дешевой подпорной стены на участке с уклоном?

    1. Не надо отделывать. Сразу выглядят «дизайнерски» и современно.
    2. Дешевле бетона — раза в два. А если делать самому — то и в 3.
    3. Их не размоет вода — она пройдет сквозь них.
    4. Экологично — камни и оцинкованная сетка.
    5. Легкий монтаж, без грязи и хлопот.
    6. Можно смонтировать в любом, самом труднодоступном участке.

    Дешевая подпорная стена — для чего вам нужна?

    Большая подпорная стена на участке монтаж видео.

    Небольшая стена из первого видео монтируется просто — можно даже одному человеку. А вот подпорная стена размером побольше. Здесь мы использовали технику. НО, технология — та же самая.

    Бесплатные камни для габионов.

    Камни для небольшого габиона вполне можно собрать вокруг своего дома. В Севастополе, по крайней мере, это проблем не составляет. Покажем, как правильно бесплатные камни уложить в габион. А так же объясним, сколько нужно стяжек и что это на квадратный метр.

    Лайвхак — как быстро закручивать стяжки в габионе для дешевой подпорной стены

    И еще один момент — если ваша подпорная стена на участке с уклоном должна держать большую нагрузку, нужно использовать габионы с армопанелью. Что это? Объясняем.

    Чтобы не потерять друг друга, давайте установим связь? У нас есть рассылка. Раз в неделю выходит. Присылаем подборку последних материалов с сайта.

    МОЩЕНИЕ ДОРОЖЕК

    • Мощение на бетон
    • Мощение на сухую смесь
    • Мощение на песок
    • Гравийные дорожки и площадки
    • Пошаговые дорожки
    • Мощение деревянными спилами
    • Установка бордюров

    ЛЕСТНИЦЫ И СТУПЕНИ

    • Бетонные лестницы
    • Лестницы на раствор
    • Лестницы из крупных камней
    • Бордюры для лестниц

    ПОДПОРНЫЕ СТЕНКИ ИЗ КАМНЯ И БЕТОНА

    • Подпорные стенки из бетона
    • Подпорные стенки — бордюры
    • Подпорные стенки — метод сухой кладки
    • Подпорные стенки из плитняка

    Технология мощения подпорной стенки на участке

    Подпорные стенки из бетона

    Бетонные подпорные стенки . Такие подпорные стены позволяют держать большие перепады высот. Они прочны и надежны.

    Нами выполняются работы в следующем порядке:

    • — 1 выкапываем траншею для устройства фундамента подпорной стенки. Глубина фундамента зависит от высоты стенки, чем она выше, тем глубже фундамент. Если стенка будет высотой 1 метр, то фундамент глубиной 50 см. Для очень высоких подпорных стенок заливается бетонный фундамент с подошвой.
    • — 2 заполняем дно траншеи щебнем мин. 5-10 см.
    • — 3 утрамбовываем щебень ручной трамбовкой или виброплитой
    • — 4 устанfвливаем опалубку, которая будет сдерживать бетон до его полного застывания, и заливаем бетон

    Армирование. В том случае если стенка имеет высоту не более 1 метра, мы используем арматуру диаметром 12-14 мм и при помощи вязальной проволоки связываем из нее объемную сетку с ячейкой 20 см.

    Бетонирование слоем 10-15 см. Приготовленный или привезенный свежий бетон заливается в пространство, образованное опалубкой. Бетон застывает через несколько дней! Внимание! Если стоит жаркая сухая погода необходимо поливать бетон водой несколько раз в день, иначе он получится недостаточно прочным.

    Демонтаж опалубки. Когда бетон застынет, всю опалубку мы просто убираем. Доски и фанера могут еще пригодиться или Вам в хозяйстве, или нам для последующих ландшафтных работ на Вашем участке.

    Гидроизоляция. На тыльной стороне подпорной стенки укрепляется гидроизолирующий материал, например, рубероид.

    Дренаж подпорной стенки. Вдоль основания тыльной стороны подпорной стенки укладывается дренажная труба в оплетке. Она укладывается по уровню для обеспечения оттока воды. Уклон составляет 1-2 см на метр длины.Дренажная труба должна быть связана с системой дренажа или выводить воду в дренажный колодец, канаву, овраг и т.п.

    Облицовка подпорной стенки. Фронтальную поверхность подпорной стенки можно облицевать натуральным или искусственным камнем, которые закрепляются на специальный клей (для наружных работ).

    Подпорные стенки и бордюры

    Стенки-бордюры имеют высоту 20-40 см. Они чаще служат для декоративного эффекта на участке, чем для формирования рельефа участка. С помощью подпорных стенок можно создать приподнятые цветники или террасирование участка.

    Работы ведутся в следующем порядке:

    • — 1 выкапываем траншею для устройства фундамента подпорной стенки. Глубина фундамента 20-30 см, ширина равна ширине бордюра (обычно 15-30 см).
    • — 2 заполняем дно траншеи щебнем мин. 5-10 см.
    • — 3 утрамбовываем щебень
    • — 4 устанавливаем опалубку, которая будет сдерживать бетон до его полного застывания, и заливаем бетон
    • — 5 армирование и бетонирование

    Поверхность подпорной стенки можно облицевать натуральным или искусственным камнем, на специальный клей для наружных работ.

    Сухая кладка подпорной стенки

    Метод сухой кладки – это способ создания подпорной стенки без использования строительного раствора. Обычно таким методом делают стенки высотой 40-80 см. Для устройства стенки методом сухой кладки используются крупные камни (не менее 30 см). Такие стенки получаются прочными и долговечными!

    Выкладывание камней. В первом ряду используются самые крупные камни, по мере увеличения высоты стенки – все более мелкие. Укладывая, располагая их горизонтально, так, чтобы камни имели уклон 1-2 градуса в сторону тыльной стороны стенки. Для последнего карнизного ряда подбираются наиболее красивые камни.

    Подпорная стенка из натурального камня

    Подпорные стенки из плитняка выглядят очень декоративно. Но, расход камня на такое строительство стен очень велик.

    • — выкапывается основание глубиной до 30 см.

    Выкладывание камней. Укладываются камни на строительный раствор, располагая их горизонтальными рядами. Для последнего карнизного ряда подбираются наиболее ровные и красивые камни.

    Пространство между стенкой и грунтом заполняется щебнем в 30-40 см. А чтобы щебень не забивался частицами грунта, защищаем его геотканью.

    У Вас есть загородный участок, строительство дома практически законченно. Вы планируете максимально благоустроить его?

    Начните этап благоустройства с озеленения участка — посадка деревьев.

    Вы желаете , чтобы дом и участок выглядели современно? Тогда Вам просто не обойтись без такого материала, как натуральный камень!

    Мощение дорожек из различных материалов, разнообразные виды мощения — патио, площадки, облицовка цоколя, ступени и многое другое.

    У Вас непрерывная сырость на участке? Вода постоянно скапливается возле вашего дома? Лужи? Подтоплены коммуникации?

    Причина всему этому — дождливый сезон, болотистая местность или же грунты не справляются с количеством накопившейся воды.

    Эти и многие другие проблемы подтопления участка могут быть легко решены благодаря современным технологиям устройства дренажной и ливневой системы!

    Вниманию заинтересованных клиентов и поставщиков!

    Компания принимает и осуществляет сезонные заказы на покупку, поставки, реализацию деревьев (крупномеров) различных пород и сортов из разных регионов России и ближнего зарубежья!

    озеленение дизайн участка

    цветники и клумбы

    стрижка газона уход за газоном

    восстановление газона и реставрация газонов

    Прежде всего, задача стен состоит в том, чтобы удерживать вес толкающей площадки. Подпорные стены сначала строятся в садах, где нет места для пологих откосов и, в частности, на рыхлых почвах, где почва имеет тенденцию стекать.

    В зависимости от природы сада для строительства могут использоваться различные материалы, в том числе натуральный камень, кирпич, дерево и бетон.

    Идеальным решением является следование природной среде с использованием материалов, характерных для данного места — это усиливает естественную красоту местности, привносит гармонию и изображает пространство сада в живописном ландшафте.

    • Сухие стены
    • Кирпичные стены
    • Отток воды
    • Фото каменных подпорных стен

    Сухие стены

    Они построены на небольших склонах, высотой до 120 см в ситуации, когда вы хотите, чтобы стена была сказочно покрыта растительностью.

    Чтобы построить такую стену, вам не понадобится раствор, потому что пространства между камнями заполнены плодородной почвой, который позволяет растениям расти.

    Для строительства такой конструкции используются камни, которые имеют как минимум две плоские параллельные поверхности, позволяющие размещать отдельные слои горизонтально — особенно рекомендуются песчаники и мягкие известняки.

    Земля, на которой будет возведено сооружение, не может относиться к отстойным почвам, так как это поставит под угрозу устойчивость конструкции. Допустимая нагрузка на почву может быть улучшена путем тщательного уплотнения основания.

    Подпорные стены высотой до 60 сантиметров не требуют фундамента. В этом случае первого слоя камней достаточно, чтобы погрузиться в субстрат, предварительно уплотненный и выровненный, на глубину 20-25 см.

    Для конструкций высотой более 60 см предлагается сделать фундамент в виде слоя гравия или щебня толщиной 30-40 см и твердого камня, помещенного в грунт.

    Дно траншеи должно спускаться к склону, чтобы обеспечить небольшое отклонение от вертикали садовой стены примерно на 10-15%.

    Стоит также помнить, что каждый 2-3 слой следует размещать более длинные камни, задача которых состоит в том, чтобы более точно связать конструкцию с надлежащей почвой и попеременно укладывать разные камни — таким образом, чтобы не допустить вертикальных трещин.

    Конструкции, поддерживающие склон, требуют обезвоживания. С этой целью между каменной кладкой и вертикальной грунтовой почвой помещается слой гравия или мелкого гравия, что обеспечивает свободный дренаж воды и предотвращает скольжение почвы.

    Добавление статьи в новую подборку

    Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

    Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

    1. Подпорная стенка из бетона

    Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

    Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

    2. Подпорная стенка из камня

    Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

    Перед тем, как начать укладывать камни, вымойте их в воде.

    Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

    3. Подпорные стенки из блоков

    Для этого вида конструкции подходят как бетонные пеноблоки, так и блоки ФБС (фундаментный блок сплошной). Ширина траншеи для строительства подпорной стены из блоков должна соответствовать ширине блока. На дно рва, как и в других случаях, засыпается гравийно-песчаная подушка слоем до 20 см. Затем устанавливаются блочные камни, которые необходимо скрепить арматурой. После установки стены ее поверхность облицовывают декоративной плиткой или другими элементами.

    4. Подпорная стенка из кирпича

    Как и при строительстве подпорной стены из камня, для сооружения кирпичной стенки нужно заложить фундамент. Следует отдать предпочтение максимально морозостойким и влагоустойчивым кирпичам.

    Ширина низких стенок (высотой до 0,6 м) может быть в полкирпича, но более высокие стены оптимально делать шириной в кирпич.

    Водоотводные трубки размещают через каждые 5 кирпичей во втором ряду кладки. Ряды промазываются цементным раствором, а расстояние между склоном и стеной засыпается галькой или щебнем.

    5. Подпорная стенка из дерева

    Бревна диаметром до 20 см предварительно обработайте средством против гниения. Для вертикальной укладки бревен фундамент заливать не нужно, достаточно вырыть ров глубиной не менее 0,5 м и устанавливать в него бревна вплотную друг к другу.

    Чтобы уложить бревна горизонтально, на дно вырытой траншеи сначала засыпьте гравий или щебень, затем уложите бревно и закрепите его арматурой. Впоследствии каждое следующее бревно скрепляйте с предыдущим при помощи саморезов или гвоздей. В пространстве между склоном и стенкой можно высадить цветы, предварительно засыпав его сначала битым кирпичом (для дренажа), а затем почвой.

    6. Сухая подпорная стенка

    Невысокую каменную стену (50-80 см высотой) можно сделать и без использования раствора. В этом случае выкопайте широкий ров глубиной 0,5 м и наполовину засыпьте его гравием. Вымытые камни укладывайте слоями, заполняя пространство между рядами почвой, смешанной с песком (или чернозем). При укладке выдерживайте к откосу небольшой уклон.

    Для такой стены дренаж не нужен. Растения можно высаживать в почву по время укладки камней.

    7. Подпорная стенка из габионов

    Габион – это объемное сетчатое изделие, заполняемое различными материалами. Его используют для укрепления склонов, стен и речных берегов. Преимущество габионной подпорной стенки в том, что для ее строительства не нужно тратить время на тщательный подбор камней и их аккуратную укладку, но придется приобрести сетку-контейнер.

    Сетку для габиона наполните камнями и прикрепите конструкцию к вертикальной плоской поверхности. Если вы сооружаете невысокую стенку из габиона (до 1 м), то фундамент закладывать не нужно. Чтобы сэкономить, облицуйте декоративным камнем только лицевую часть габиона, а с внутренней стороны заполните пространство между стеной и склоном щебнем или гравием.

    Установка подпорных стенок делает сад стильным, и при этом позволяет максимально использовать возможности участка с уклоном.

    В настоящее время такой элемент ландшафтного дизайна, как подпорные стенки, все чаще встречается на территории частных домовладений. Какой вид придать этим сооружениям, чтобы органично вписать их в общую стилистическую концепцию и архитектурный ансамбль участка?

    Те, кому предстоит осваивать территорию с перепадами высот, сегодня воспринимают данное обстоятельство скорее как преимущество, а не недостаток. Природный рельеф позволяет интересно распланировать пространство сада, естественно разграничить различные функциональные зоны, выделить удачные обзорные точки. Те же, кто стал обладателем абсолютно ровного участка, стараются так или иначе террасировать его, создавая рукотворные насыпи и спуски. Кто-то из поэтов назвал ландшафт мимикой Земли, так вот чтобы эта «мимика» не была скучной и унылой, многие и стремятся ее усложнить, разнообразить, придать ей большую выразительность за счет искусственных высотных перепадов, склоны которых нуждаются в укреплении подпорными стенками.

    Материалы для строительства подпорных стен

    Подпорные стенки могут быть сложены из дерева, камня (диабаза, базальта, гранита и других твердых пород), полнотелого красного кирпича, изготовлены из монолитного бетона или железобетонных плит.

    Подпорная стенка из вертикальных бревен

    Сооружения из установленных горизонтально или вертикально бревен относительно недороги и не представляют особых сложностей при монтаже, но имеют ограниченную несущую способность и обычно не бывают выше 1–1,5 м. Кроме того, даже при соответствующей обработке антисептическими составами, защите нижней и тыльной стороны конструкции от грунтовой влаги с помощью рубероида, древесина остается подверженной разрушительным атмосферным и биологическим воздействиям. Да и внешний вид деревянных стенок (типа частокола или тына) будет гармонично сочетаться далеко не со всяким стилевым окружением.

    Каменные и кирпичные подпорные стенки возводят из материалов марки не ниже М 200. Они прочны, долговечны, обладают хорошей устойчивостью и солидно выглядят, но их строительство потребует значительных финансовых и трудозатрат. Под конструкцией необходимо устроить песчано-гравийную подушку и залить бетонное основание. Помимо этого, при высоте каменной стены 1,5 м и более в крупных камнях нужно высверлить сквозные отверстия и армировать их железными стержнями, а кирпичную кладку, если она поднимается выше метровой отметки, следует выводить не тоньше чем в полтора кирпича и в любом случае по ее высыхании тщательно затирать швы. Несмотря на обязательные меры по отводу воды от кирпичных стенок (гравийная отсыпка по всей площади прилегания к откосу, дренажный канал в нижнем ряду кладки), они все равно нередко покрываются высолами, серьезно портящими внешний вид сооружений. А значит, понадобится их очистка и обработка гидрофобизирующими препаратами либо дополнительная облицовка водонепроницаемыми материалами.

    Обратите внимание: при проектировании конфигурации и расчете технических параметров подпорной стенки должны быть учтены гидрогеологические особенности участка, крутизна земляного откоса, а также силы активного (бокового) давления грунта, способные вызвать деформации и смещение конструкции

    Подпорные стенки из монолитного бетона

    Стенки из монолитного бетона (М 150–200, марка по морозостойкости Мрз 50–150, в зависимости от региона строительства) отличаются прочностью, надежностью и завидным «долголетием», к тому же высота даже в 2 м для них не предел. Сначала в траншее расчетной глубины отливают армированную выравнивающую подошву, дают ей выстояться и затем сколачивают опалубку. Туда укладывают арматурные пруты, перевязывая их с силовым каркасом основания, слой щебня и дренажную трубу (дренаж может быть и наружным пристенным) и заливают бетон. Через месяц, когда стена окончательно затвердеет, с задней стороны ее отсыпают тем же щебнем или колотым кирпичом.

    К сведению: для повышения устойчивости конструкции проектом могут быть предусмотрены монолитные стены переменного сечения (например, лицевая грань вертикальная, а задняя наклонена вперед) либо же с двумя гранями, параллельно наклоненными в сторону засыпки. С той же целью с передней стороны стенки устраивают консольный выступ, делающий невозможным ее опрокидывание.

    Кроме монолитных, бетонные подпорные стенки делают в виде сборных сооружений уголкового типа из железобетонных плит. Это могут быть также комбинированные конструкции с отлитым фундаментом и телом из тонкостенных готовых элементов. Лицевые плиты жестко связывают с основанием с помощью так называемого щелевого паза или петлевого стыка.

    Требования к облицовке

    Понятно, что в своем первозданном виде конструкции из бетона, непрезентабельного чернового или рядового красного кирпича, покрытого белесыми пятнами высолов, не послужат украшению ландшафта. Зато они предоставляют широкие возможности для декорирования и могут быть окрашены, отделаны структурной штукатуркой, камнем, лицевым кирпичом. Однако ни один из данных вариантов одновременно не удовлетворяет таким требованиям, как высокая водо- и износостойкость, ударопрочность, простота нанесения или монтажа, долговечность. Добавим сюда еще и респектабельный внешний вид и доступность по цене.

    С этой точки зрения оптимальным материалом для отделки подпорных стенок является гибкая фасадная плитка (производство ТЕХНОНИКОЛЬ). Она позволяет надежно гидроизолировать конструкции, придать им вид безупречной каменной или кирпичной кладки и при этом значительно упрощает процесс облицовки. Такая плитка гораздо прочнее, долговечнее и практичнее красочного или штукатурного покрытия, легче и устойчивее к механическим повреждениям, чем декоративный камень и кирпич.

    Важные преимущества гибкой фасадной плитки — это ее легкость (10,8–11,8 кг/м²), простота укладки, в том числе на сложных криволинейных поверхностях, что позволяет обойтись в работе своими силами и сэкономить на услугах отделочников, а также 20-летняя гарантия производителя

    Прямое назначение подпорных стен — предотвращение обрушения или оползания грунта между двумя разными уровнями поверхности.

    1. Кладка на раствор

    Наиболее распространённый вид сооружения подпорной стенки — это кладка на раствор. Монтаж такой стены несложен, но нельзя забывать о достаточно массивном фундаменте и наличии дренажа. Для такого вида стены применяют кладочный бутовый камень, дикий камень и иногда валуны. Камень, уложенный на раствор, образует собой весьма прочный и устойчивый монолит.

    2. Сухая кладка

    Следующим по популярности методом является так называемая «сухая кладка», при которой используют бутовый камень постелистого типа, не применяя при этом раствора. Этот вид подпорной стены также очень практичен, устойчив, и колоритен с художественной точки зрения, но в отличие от первого вида требует более тщательного подхода к отбору подходящего для кладки камня.

    3. Облицовка плитняком

    Подпорная стенка из голого бетона красиво смотрится далеко не во всех случаях декоративного оформления террас, или иных ландшафтных участков. Поэтому облицовка стены плиткой из натурального камня является весьма актуальным и эффектным способом стилизовать стену с учётом её функционала. Для таких работ подходящим материалом служит плитняк, дикий камень, или иная плитка натурального происхождения.

    4. Габионы

    Габионы заслуживают особого внимания. Дело в том, что укрепление террас, отделение одного уровня поверхности от другого, и другие ландшафтные задачи имеют помимо декоративного ещё и практический, инженерный характер, и габионы этому в полной физической мере соответствуют. Для наполнения габионной корзины используют декоративный бутовый камень, небольшие валуны, или комбинацию камней различных видов, оттенков и пород.

    5. Геосинтетика.

    Геотекстиль (геоткань) и георешётка представляют собой материалы, используемые в качестве каркаса наклонных подпорных стен, наполнителем которого служит утрамбованный грунт. Геосинтетика относится к высокотехнологичным системам обеспечения устойчивости грунтов, и применяется в основном при строительстве трасс, укреплении русел рек и формировании ландшафта в достаточно больших масштабах.

    При наличии на участке неустойчивых, слабых грунтов, близости грунтовых вод, и других нетривиальных условий, подпорные стенки представляют собой сложное техническое сооружение, требующее грамотных инженерных расчетов и квалифицированных специалистов для строительства.

    Камень для подпорных стен

    Панкамень располагает широким ассортиментом натурального камня для сооружения подпорных стен. Декоративный бутовый камень, плитняк для облицовки, валуны и камень для «сухой» кладки представлены в спектре, способном удовлетворить самое богатое воображение.

    Многие садоводы недооценивают те преимущества, которые им дает расположение участка на склоне. А зря, ведь на неровной поверхности можно создать ландшафт с красивым и стильным дизайном, который будет выгодно отличаться от всех аналогичных участков, расположенных рядом. Конечно, непосредственно на самом склоне довольно сложно разместить такие элементы, как площадки для отдыха, или цветники, но зато он отличным образом подойдет для сооружения подпорных стенок из каменных блоков.

    На наклонных поверхностях предварительно создаются отдельные террасы, при помощи которых склон разбивается на несколько ровных участков. Благодаря ним, можно значительно облегчить дальнейшее формирование ландшафтного дизайна.

    Для изготовления террас применяются специальные подпорные стенки из камня (плитняка), затем в свободное место между склоном и стенкой насыпается грунт.

    Материалами для их изготовления могут служить:

    • бутовый камень;
    • галечник;
    • кругляк;
    • песчаник;
    • сланец;
    • плитняк.

    Стенка из натурального камня выкладывается на предварительно подготовленном фундаменте. Соответственно, чем выше планируется сделать ограждение, тем глубже должен быть прокопан фундамент. Лучше всего использовать его ленточный тип. Делается он следующим образом: в грунте необходимо прокопать траншею, её ширина должна равняться аналогичному показателю подпорной стенки, затем, в нее засыпается щебень и укладывается арматура, а только потом происходит заливка бетона. Для повышения надежности и устойчивости изделия рекомендуется использовать также металлические трубы, концы которых связываются при помощи арматуры.

    Поперек фундамента монтируются отрезки металлических или пластиковых труб, которые будут обеспечивать качественный водоотвод. Далее можно приступать непосредственно к самому сооружению подпорной стенки из плитняка, например.

    Несмотря на кажущуюся простоту, сооружение подпорной стенки из натурального камня – это сложный технологический процесс. Необходимо учитывать множество факторов, способных в конечном итоге повлиять на качество проделанной работы. Именно по этой причине лучше всего доверить сооружение постройки в руки настоящих профессионалов в данной области.

    Если вы заинтересованы в быстром и недорогом сооружении каменной подпорной стенки на собственном садовом участке, и проживаете на территории Москвы или Подмосковья, то вы можете связаться с менеджерами студии «Соверен», и уточнить все интересующие вас вопросы. Наши подпорной стенки из камня будут сделаны на самом высоком профессиональном уровне.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Подпорные стенки являются важным архитектурно-планировочным элементом ландшафтного дизайна. И могут выполнять как декоративную, так и функциональную роль. Подпорные стенки необходимы если на вашем участке есть перепады высот.

    На ровном участке подпорная стенка будет являться сильным декоративным элементом вашего участка.

    Надежным и эффектным материалом для создания подпорных стенок является натуральный камень. Это может быть сланец, песчаник, златолит, лемизит, валуны или речной окатыш.

    Форму подпорной стенки предпочтительнее выбирать криволинейную, т.к. они более прочные по сравнению с прямолинейными, к тому же выглядят более красивыми.

    Рассмотрим одну из технологий устройства подпорных стенок из натурального камня, где лицевая часть выкладывается камнем, а задняя стенка заливается бетоном:

    1. Делаем разметку будущей подпорной стенки, вбиваем колышки и натягиваем шнур.
    2. Копаем траншею, тщательно ее выравниваем и трамбуем.
    3. На дно укладываем геотекстиль, засыпаем щебень и также тщательно трамбуем.
    4. Забиваем арматуру на расстоянии метр друг от друга. Это необходимо для дальнейшего армирования бетонной стенки.
    5. Армируем основание и заливаем бетоном.
    6. Начинаем укладывать камни. Предварительно очищаем их от грязи и смачиваем водой. Скрепляем камни специальным клеем.
    7. После того как уложим весь камень начинаем армировать заднюю стенку.
    8. Далее выставляем опалубку и заливаем бетоном.
    9. Верхнюю часть подпорной стенки облицовываем камнем.
    10. Когда бетон застынет снимаем опалубку и гидроизолируем заднюю стенку битумной мастикой.
    11. Делаем продольный или поперечный дренаж.

    Схема подпорной стенки с продольным дренажем

    Ждём Вас на нашей торгово-выставочной площадке в Новосибирске!

    Габионная подпорная стенка | Пользовательское предложение

    Подпорные стены из габионов

    СИСТЕМЫ ПОДПОРНЫХ СТЕН ГАБИОНОВ ЯВЛЯЮТСЯ МОНОЛИТНЫМИ МАССОВЫМИ КОНСТРУКЦИЯМИ, КОТОРЫЕ ИДЕАЛЬНО ПОДХОДЯТ ДЛЯ ЗАЩИТЫ ОТ ЭРОЗИИ И СООТВЕТСТВУЮТ СТАНДАРТНЫМ МЕТОДАМ ПРОЕКТИРОВАНИЯ ПОДПОРНЫХ СТЕН, СВЯЗАННЫХ С ГРАВИТАЦИЕЙ И MSE.

    ПРИМЕЧАНИЕ: СЛЕДУЮЩАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ В КАЧЕСТВЕ РУКОВОДСТВА ДЛЯ ПОМОЩИ ПОДРЯДЧИКАМ И САМОСТОЯТЕЛЬНИКАМ В ПРАВИЛЬНОМ СООРУЖЕНИИ ПОДПОРНЫХ СТЕН ГАБИОНОВ. ФОТОГРАФИИ И ИЛЛЮСТРАЦИИ, ПРЕДСТАВЛЕННЫЕ НА ЭТОМ ВЕБ-САЙТЕ, ЯВЛЯЮТСЯ ПРИМЕРАМИ ТИПИЧНЫХ ПОДПОРНЫХ СТЕН, РАБОТАЮЩИХ НА МНОЖЕСТВЕННОМ ТЯЖЕСТИ. ЭТО СОДЕРЖАНИЕ ПРЕДСТАВЛЕНО ТОЛЬКО В ОБЩИХ ИНФОРМАЦИОННЫХ ЦЕЛЯХ И НЕ ДОЛЖНО РАССМАТРИВАТЬСЯ КАК ПРЕДЛАГАЕМЫЙ ДИЗАЙН ИЛИ ПРОФЕССИОНАЛЬНЫЙ КОНСУЛЬТАЦИЯ ПО СТРОИТЕЛЬСТВУ ВАШЕЙ СТЕНЫ. МЫ ВСЕГДА РЕКОМЕНДУЕМ СВЯЗАТЬСЯ С МЕСТНЫМ ПРОФЕССИОНАЛЬНЫМ ИНЖЕНЕРОМ ДЛЯ ОЦЕНКИ ГРУНТА ДЛЯ ПРОЕКТИРОВАНИЯ ГАБИОННОЙ СТЕНКИ И НА ОСНОВЕ ЗАВЕРЕННОГО ГЕО-ТЕХНИЧЕСКОГО ОТЧЕТА ПО ПОЧВЕ НА РАСПОЛОЖЕНИИ ПЛОЩАДКИ.

    ПРИМЕР ФОТОГРАФИЙ ТИПИЧНЫХ ПОДПОРНЫХ СТЕН С МНОГОСТРОЙНЫМИ УСТРОЙСТВАМИ:

    Ширина основания стены из габиона относительно высоты стены

    Ширина основания подпорной стены из габиона напрямую связана с высотой стены. По мере увеличения высоты стены основание стены должно становиться шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы ниже, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены.

    Консервативное практическое значение ширины основания = 2/3 высоты стены.

    Примечание: Профессиональный анализ устойчивости может определить, что ширина основания гравитационной подпорной стены габиона может быть меньше или больше, чем правило 2/3 высоты стены.

    РАЗМЕРЫ И РАЗМЕРЫ ГАБИОННОЙ СТЕНЫ

    Гравитационные подпорные стены DURA-WELD и DURA-FLEX могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Информацию о высоте стен от 18 до 36 футов см. в разделе «Стабильный уклон» на этом веб-сайте.

    Ширина основания стены габиона относительно высоты стены Ширина основания гравитационной подпорной стены габиона связана с высотой стены, поэтому по мере увеличения высоты стены основание становится шире для обеспечения устойчивости конструкции. Ниже приведена рекомендуемая диаграмма, иллюстрирующая отправную точку для проектирования. Типичное консервативное значение ширины основания = 2/3 высоты стены.

    *** Анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше 1/2 — 2/3 высоты стены.

    ТИПИЧНЫЕ РАЗМЕРЫ И РАЗМЕРЫ — НАПОЛНЕНИЕ ГАБИОНАМИ

    DURA-WELD TM Габионы: квадратные отверстия 3″ x 3″ — камни угловатой формы 4″–8″

    DURA-FLEX TM Габионы: 3-1/4″ x 4-1/2 »      – шестигранные сетчатые отверстия размером 8×10 см. Заполните камнями угловатой формы размером от 4 до 8 дюймов

    DURA-FLEX TM Габионы: 2-1/2″ x 3-1/4″ — шестигранные сетчатые отверстия 6×8 см. Заполните камнями угловатой формы размером 3 – 6 дюймов

    Удельный вес, требуемый для каменной наброски, определяется проектом и указывается инженером-проектировщиком. Удельный вес каменно-набросного материала должен быть не менее 2,5

    Удельный вес каменной наброски габиона

    ТИП РОК

    БАЗАЛЬТ

    ГРАНИТ

    ИЗВЕСТНЯК

    ПЕСЧАНИК

    ФУНТ/КУБИЧЕСКИЙ ФУТ

    180

    160

    138

    140

    • Вес уборки заполнения каменного каменного.
    • ИЗВЕСТНЯК 2,5
    • ПЕСЧАНИК 2,2
    • ЛОВУШКА 2,7

    ОБЩИЕ КОНСТРУКЦИОННЫЕ СООБРАЖЕНИЯ

    Подготовка основания

    Гравитационные подпорные стены из габионов обычно укладываются непосредственно на градуированный грунтовый фундамент. Чтобы увеличить несущую способность, свести к минимуму неравномерную осадку и/или обеспечить дополнительный дренаж, можно уложить и уплотнить в соответствии с местными стандартами базовый слой гранулированного каменного наполнителя с постоянной градацией от ½ до 1-1/2 дюйма в соответствии с местными стандартами. в глубину

    Тесто для фундамента и стены

    С помощью анализа устойчивости может быть определено, что может потребоваться дополнительная устойчивость гравитационной подпорной стены габиона для достижения приемлемых коэффициентов безопасности от скольжения. Возможные варианты перед увеличением поперечного сечения стены габиона для дополнительной устойчивости: выкопать и закопать половину корзин первого ряда и возвести гравитационную подпорную стену габиона на откосе 5–6 градусов в сторону сохранившегося уклона. Это потребует выравнивания и уплотнения грунта фундамента, чтобы приспособиться к указанному тесту стены.

    ПРИМЕРЫ ПОДПОРНЫХ СТЕН

    Фильтровальная ткань из геотекстиля GEO-TEX является жизненно важным компонентом любого проекта подпорной стены из габионов. Стены габионов чаще всего заполняются камнями, а пустоты между ними заполняются засыпными материалами, такими как ил и глина или мягкая глина. Скальные пустоты в корзинах габионов обеспечивают свободный дренаж удерживаемого грунта и требуют размещения фильтрующей ткани между стенкой габиона и границей раздела грунта обратной засыпки. Геотекстильная фильтровальная ткань сведет к минимуму гидростатическое давление и предотвратит потери грунта при дренаже и просадке. Гравитационные подпорные стены из габионов, построенные без размещения фильтрующей ткани, будут иметь тенденцию к потере удерживаемого грунта и повышению уровня за стеной габиона. Тип указанного грунта обратной засыпки будет определять тип и размещение геотекстильной фильтрующей ткани.

    Нетканый геотекстильный материал GEO-TEX

    Макет

    Для обеспечения максимальной устойчивости к силам грунта корзины габионов следует размещать таким образом, чтобы размер габиона по длине шел от задней стенки габиона к передней грани габионной стенки. Это приведет к тому, что внутренние диафрагмы будут размещены перпендикулярно поверхности стены и параллельно напору грунта. Когда габионные блоки размещаются так, что длина габиона проходит параллельно длине стены, вертикальные швы должны быть смещены.

    Нагрузки на сжатие

    Для гравитационных подпорных стен из габионов высотой 15–30 футов корзинчатое основание габионов и нижние ряды должны быть размещены в 1,5-футовых вертикальных подъемах для лучшего восприятия сжимающих и сдвигающих напряжений.

    Конфигурация лицевой стороны габиона

    Подпорные стенки из габионов могут иметь ступенчатую или гладкую лицевую сторону. При использовании стены из габиона с гладкой лицевой стороной стена из габиона должна быть уложена на 5-6 градусов и не рекомендуется для стен высотой более 18 футов. Стены габионов со ступенчатой ​​лицевой стороной должны иметь горизонтальный отступ минимум 1–1,5 фута на каждые 3 фута вертикального подъема.

    Высота стены габиона

    Гравитационные подпорные стены из габионов могут быть спроектированы и построены примерно до 30 футов, однако из-за конфигурации габионных гравитационных подпорных стен они лучше всего подходят для стен высотой 18 футов или меньше. Для стен высотой 18–36 футов рассмотрите две отдельные стены, разделенные ровным плато, или см. раздел «Стабильный уклон» на этом веб-сайте.

    Стена из габионов — ширина основания относительно высоты стены

    Ширина основания подпорной стены из габиона связана с высотой стены. По мере увеличения высоты стены основание стены становится шире, чтобы обеспечить устойчивость конструкции. Мы предоставили диаграммы выше, чтобы проиллюстрировать отправную точку для анализа конструкции, чтобы определить ширину основания по отношению к высоте стены. Консервативное значение ширины основания = 2/3 высоты стены. Профессиональный анализ устойчивости может определить, что ширина основания подпорной стены габиона меньше или больше ½ — 2/3 высоты стены.

    ПРИМЕЧАНИЕ. Все приведенные выше примеры приведены только для информации и не являются рекомендациями по проектированию. Информация, представленная в приведенных выше примерах, включая геотехнические данные, размеры и условия площадки, является предположениями, сделанными производителем, и должна быть проверена и сертифицирована профессиональным инженером. Пожалуйста, ознакомьтесь с местными, государственными и федеральными требованиями.

    Ссылки на сайты
