Кирпичная кладка: ложковая, круговая, сплошная

Кирпичный камень, как материал для строительства, известен человечеству давно. Его используют при возведении жилых домов и других объектов, используя различные методы и разновидности укладки. Технология состоит из многочисленных нюансов, но разобраться в них вполне реально, изучив главные положения и термины. После этого выполненная вами кирпичная кладка будет смотреться не хуже, чем стена, возведенная профессиональным каменщиком.

Содержание

1. Основные термины
2. Параметры кладки
3. Перевязка швов
4. Однорядная
5. Многорядная
6. Трехрядная
7. Ложковая
8. Другие виды
9. Замешивание раствора
10. Какими способами делать кладку?
11. Вприсык
12. Вприсык с подрезкой
13. Вприжим
14. Армирование
15. Виды расшивки
16. Необходимые инструменты и материалы
17. Рекомендации
18. Заключение

Основные термины

Чтобы выполнить полный анализ кладки из строительного кирпича, следует изучить общие понятия и терминологию, используемые в описании материала. Для начинающих строителей сначала необходимо ориентироваться в понятиях, приведенных ниже.

Следует твердо усвоить, что кирпич представляет собой искусственно созданный камень либо блок, имеющий прямоугольные формы, как у параллелепипеда.

Материал изготавливается по стандартным параметрам:

• одинарный – 25 на 12 на 6.5 см;
• полуторный – 25 на 12 на 8.8 см;
• двойной – 25 на 12 на 13.8 см;
• утолщенный – 28.8 на 13.8 на 6.3 см;
• одинарный модульного типа – 28.8 на 13.8 на 6.3 см;
• утолщенный модульный – 28.8 на 13.8 на 8.8 см;
• пустотелый, имеющий продольные каналы – 25 на 12 на 8.8 см.

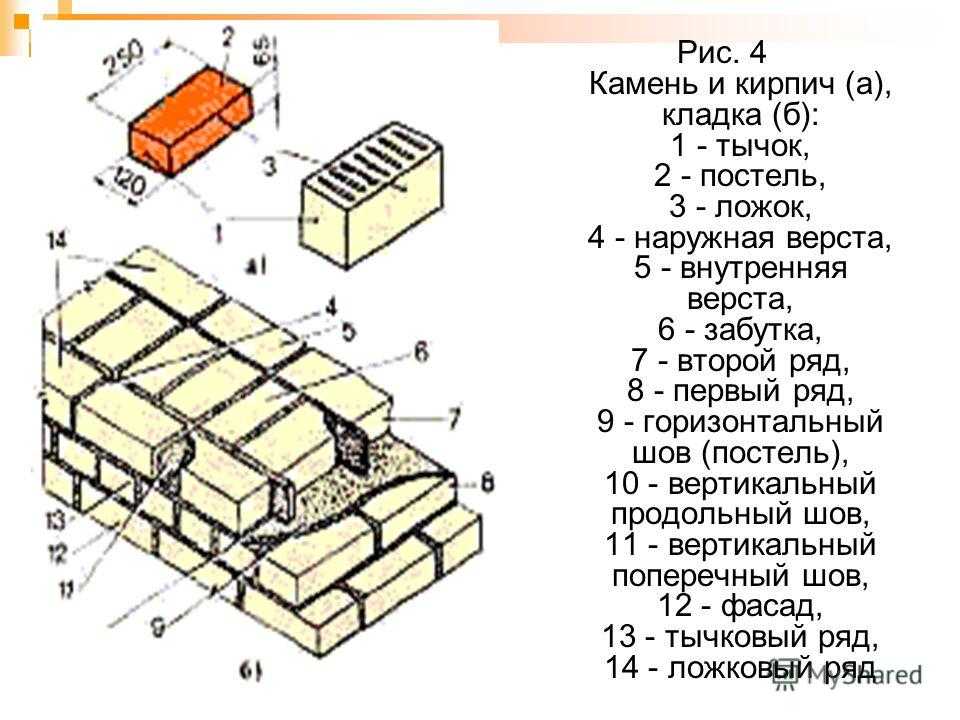

В кирпиче, как и в каждом параллелепипеде, имеется шесть граней, называемых таким образом:

• постельная – две наиболее большие, расположенные одна напротив другой. На такую из граней ведется укладка кирпича плашмя;
• ложковая – удлиненные боковые стороны;
• тычковая – наименьшие по размерам грани, находящиеся на торцевых участках.

Кроме того, кирпич классифицируется по следующим показателям:

• по материалам:

• Керамический камень красного цвета изготавливают из глины, подвергая ее обжигу.
• Силикатный белый кирпич производят из песка и извести. Основное сырье гиперпрессованного стройматериала составляют известняк, цементный материал и красящие составы.

• по назначению:

• стандартный камень, который еще называют рядовым или строительным;
• облицовочный. Используется только для отделки;
• шамотный (огнеупорный). Отличается особым желтоватым цветом, выдерживает температурный режим около 1 600 градусов;
• клинкерный (керамический). Производство основано на особом способе обжига глины.

Маркируется камень по показателю прочности, который варьируется от М 50 до М 500. Цифрой обозначается максимальная нагрузка.

Современные виды кирпичей бывают полнотелыми и пустотелыми. Для первого варианта объем пустотных участков не превышает тринадцати процентов от всего камня.

Для пустотелого кирпича характерно наличие отверстий и щелей, общее количество которых достигает пятнадцати – сорока процентов.

Многочисленные варианты кирпича и их размеры позволяют подобрать подходящий материал для кладки под определенные эксплуатационные условия.

Параметры кладки

В сплошной кладке из кирпича различают два параметра – толщину и высоту.

Первый размер определяется климатическими особенностями региона, предназначением здания и расчетными нагрузками. Складывается он из общей толщины камней, параметра кладочного слоя между кирпичами. Шов, как правило, делается в пределах восьми – двенадцати миллиметров. Для вычисления толщины стены берется среднее значение – десять миллиметров.

Исходя из этого, кладка, выполненная различными способами, отличается следующими параметрами толщины:

• в четверть – 6.5 см;
• в половину камня – 12 см;
• в кирпич – 25 см;
• в полтора элемента – 38 см;
• в два кирпича – 51 см;
• в два с половиной камня – 64 см.

Чаще всего строители пользуются одинарным или утолщенным кирпичным материалом, высота которого составляет 6.5 и 8.8 см соответственно. Среднее значение высоты шва, идущего горизонтально, равно двенадцати миллиметрам.

Зная, каким кирпичом предстоит работать, можно без проблем определить высоту кладки наружных стен.

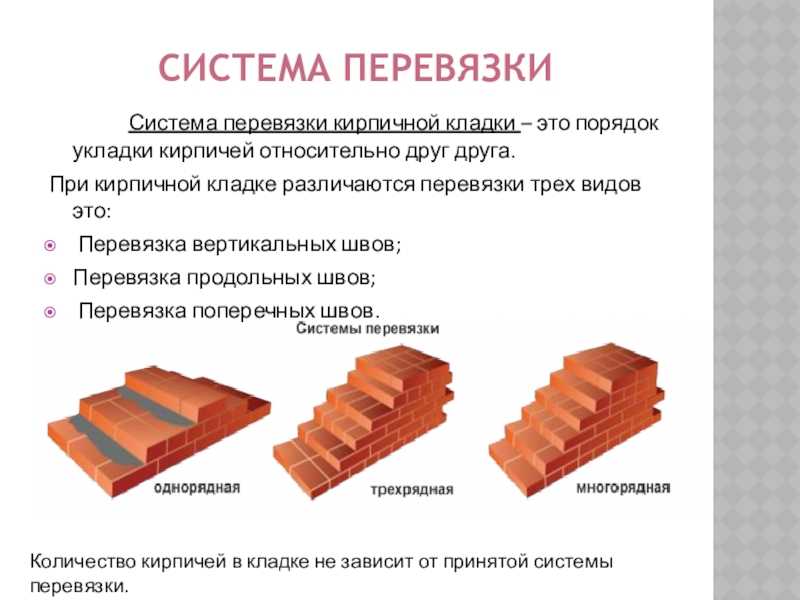

Перевязка швов

Чтобы обеспечить надежность кладки, ряды между собой перевязываются. Суть методики заключается в смещении горизонтально расположенных соседних рядов по отношению друг к другу.

Как показывает практика, если вертикальные швы совпадают во всех рядах, прочность конструкции существенно снижается.

Те, кто выполняет кладку кирпича своими руками, для перевязки швов пользуются одним из существующих способов.

Однорядная

Простой вариант перевязки, при котором на ложковую кладку кирпича выкладывается тычковый ряд, после чего все повторяется снова. В этой кладке рекомендуется соблюдать определенные условия: кладка первого и крайнего ряда выполняется тычковым методом, при укладке на ложковую грань соблюдается смещение на половину камня. Данный тип укладки имеет один недостаток – при работе образуется большое количество кирпичного боя.

Многорядная

Укладка камня ведется следующим образом. На ряд, уложенный тычком, формируется ложковая линия из кирпича с таким расчетом, чтобы его вертикальные швы приходились на середину ряда, расположенного ниже. После этого кладут четыре ряда ложком с обязательным смещением на половину элемента.

Седьмая линия выводится тычковым способом с увязкой, аналогичной первому ряду. В данной последовательности выполняется вся кладка дома. Достоинство методики заключается в снижении отходов строительного материала, увеличении производительности. Правда, показатель прочности такой разновидности укладки немного ниже, чем в первом случае.

Трехрядная

Это разновидность предыдущего варианта. На один ряд, выполненный тычком, укладывают три ложковых линии. Отличие состоит в том, что в этой тройке рядов разрешается совмещение вертикальных шовных линий. Прочность стены несколько ниже из-за этого, но отходов кирпича после строительства практически не остается.

Ложковая

Укладку выполняют в полкирпича с обязательной перевязкой – камни смещают. В строительстве применяется редко, больше подходит в качестве основного вида кладки облицовочного кирпича.

Другие виды

Различают еще ряд видов кладки кирпича для стен:

• облегченную. Используют при строительстве малоэтажных сооружений. Особенность заключается в том, что в стенках остаются пустотные участки, заполняемые утеплительным слоем;
• декоративную. Предназначена для устройства архитектурных фасадов и внутренних стен;
• баварскую. Данная технология ведения кирпичной кладки на несущих стенах считается немецкой, но применяется во многих странах. Суть ее заключается в непреднамеренном смешивании камней различных оттенков;
• лицевую. Ведется только качественным кирпичом для отделочных работ, имеющим интересные эффекты декоративного характера;
• ажурную. Возводят конструкции с элементами перфорации. Что это такое? Кладка ведется обычным ложковым способом, только между тычковыми гранями камней остаются зазорные участки, украшенные аккуратно расшитыми швами.

Замешивание раствора

В качестве связующего материала используют песчано-цементную смесь. Речной песок по отношению к цементному материалу берутся в соотношении 4 к 1, замешивание выполняется вручную или в бетономешалке.

Песок просеивается, в него добавляют цемент, перемешивают до получения однородной массы, порциями доливают воду, добиваясь необходимой пластичности. Чтобы улучшить качество кладочного раствора, в него добавляют известь, глину или жидкие моющие составы.

Большой объем кладочного раствора готовить не следует. Замес должен быть таким, чтобы его вырабатывали в течение двух часов.

Какими способами делать кладку?

Мы уже знаем, какая бывает кладка. Теперь остается разобраться с техниками ее выполнения.

Вприсык

Для выкладки кирпичного камня используют пластичную растворную массу. Смесь должна отличаться подвижностью, быстро наноситься и легко смещаться в нужное место. Такое возможно, если добавить в раствор специальные присадки, продлевающие период схватывания.

Отступив от края стены полтора – два сантиметра, выкладывается двухсантиметровый слой раствора. Используя ложковую технологию выполнения, камень удерживают с некоторым уклоном и подводят к месту, подгребая тычком растворную смесь. На момент стыковки шовный участок практически заполнен раствором. Остается прижать кирпич, выровнять его по месту, удалить излишки смеси.

Работая по такой технологии, вы не всегда полностью заполните вертикальные швы, так что способ имеет второе название – «пустошовка». Наполняют их во время укладки раствора под очередной ряд. Если такой технологией в совершенстве не владеете, сначала заполните швы, а потом уже раскладывайте кладочную смесь. В противном случае, сквозь пустотные места начнет проникать холодный воздух.

Тычковый ряд укладывается по аналогичной схеме, только смесь загребается ложковой гранью.

Вприсык с подрезкой

Методика отличается средним уровнем производительности. Постель раствора укладывается в сантиметре от среза кирпичного ряда, камень укладывается по предыдущему варианту: загребается раствор, прижимается по месту кирпич, излишки смеси снимаются. Если дальнейшая отделка не запланирована, кладочные швы можно расшить, придавая им нужные формы.

Для удобства в работе раствор замешивают средней пластичности.

Вприжим

Такой способ хорош при возведении стен из пустотелого кирпичного материала и жесткого кладочного раствора.

Растворная масса раскладывается с удалением в один сантиметр от края, толщина ее остается прежней. Cмесь подгребается инструментом на край уложенного камня и удерживается, левой рукой подается кирпич, поджимается гранью к кельме, которая сразу выдергивается. На камень продолжается давление, пока толщина шва не составит порядка десяти – двенадцати миллиметров.

Кладка получается плотной, но процесс требует больше времени из-за дополнительных движений.

Армирование

Металлическую сетку закладывают в горизонтальные швы, в случаях, когда необходимо придать дополнительный уровень прочности кирпичной стене без увеличения поперечного сечения строящегося элемента.

Укладка выполняется после каждого пятого ряда, если работаете с обыкновенным кирпичным материалом, и после каждого четвертого при ведении кладки из утолщенного камня. Работа с керамическим кирпичом подразумевает армирование каждого третьего ряда.

Кроме сетки, можно использовать арматурные прутья с сечением в шесть – восемь миллиметров.

Виды расшивки

Чтобы хорошо уплотнить кладочный раствор в шовных участках и придать кладке кирпича для облицовки стен красивый вид, используют методики расшивки швов. Кирпич укладывается с подрезкой растворной смеси.

Расшивочные швы могут иметь различные формы:

• треугольную;
• вогнутую;
• выпуклую;
• прямоугольную;
• закругленную.

Чтобы получить качественные швы и сократить трудозатраты, на вертикальной кладке из кирпича выполняется расшивка. Алгоритм действий выглядит следующим образом:

• с помощью щетки либо ветоши вытирается поверхность возведенной стены, удаляются брызги растворной смеси;
• расшиваются вертикальные швы нескольких рядов, после чего оформляются горизонтальные линии.

Необходимые инструменты и материалы

Решив выполнить один из видов круговой кладки из кирпичей, придется провести предварительную подготовку к работе. Вам понадобятся:

• кельма – для нанесения и разравнивания кладочного раствора;
• емкость для готового раствора, бетоносмеситель для выполнения замеса;
• лопаты разные, ведра;
• отвес для проверки вертикальности угловых участков и стен;
• уровень строительный для контроля за горизонтальным расположением кирпичных рядов;
• шнур-причалка – с его помощью отбиваются новые ряды;
• расшивка для формирования швов;
• молоток-кирка – для раскалывания кирпичного материала на отдельные элементы;
• правило, уголок каменщика, шаблоны;
• кирпичный камень нужного размера;
• речной песок;
• цементный материал;
• известь, глина, пластификаторы.

Рекомендации

Остается изучить советы опытных специалистов.

При выполнении кладки кирпичный камень необходимо немного увлажнить, чтобы улучшить показатель его адгезии. Такая мера особенно необходима в жаркую погоду. Мокрые грани будут меньше впитывать влагу из кладочного раствора, цемент успеет набрать достаточную прочность, что отразится на надежности сооружения.

В первую очередь выводятся угловые участки. Сначала устраивается первая пара, которая соединяется несколькими кирпичными рядами по определенной вами схеме. После этого выгоняется третий участок, который связывается с одним из уже готовых. Остается оформить четвертый угол, соединить кладочным рядом, чтобы замкнуть периметр. После этого работа по выведению стен выполняется только по кругу – возведение их поочередно считается грубейшим нарушением.

Правильность рядов контролируется двумя технологиями. В шовные участки можно вставить гвозди и натянуть тонике шнурки, отмечающие верхние грани кирпичного ряда стены. Во втором случае пользуются порядовками из древесины или металлического материала. Представлены они ровными планками или уголками, на которых через каждые семьдесят семь миллиметров наносятся метки в виде рисок или пропилов. Так отмечается необходимая высота кладочного ряда из расчета соответствующего параметра камня и толщины кладочного шва. При необходимости такую порядовку снимают и устанавливают на новый ряд. Контроль осуществляется и уголком каменщика. Его садят углом на растворную смесь, в имеющуюся прорезь заводят причалку.

Неполномерные кирпичи необходимо готовить правильно. В процессе выкладки, как известно, пользуются любыми элементами камня. Чтобы рабочий процесс не останавливался, некоторую часть кирпича следует предварительно расколоть киркой. Готовя такой материал, необходимо придерживаться точности в размерах, иначе перевязка собьется. Для удобства контроля длины на рукоятке кирки устраиваются соответствующие отметки, по которым отмеряется длина на ложковой грани материала. После этого к камню прикладывается кирка, по ней выполняется удар молотком, чтобы осталась зарубка. Аналогично выполняется обработка второй ложковой грани, после чего киркой наносится сильный удар, и кирпич разваливается на части.

Заключение

Изучив представленную информацию, Вы сможете самостоятельно выполнять кладку из кирпичного материала. Если есть сомнения в собственных силах – доверьте работу профессиональным специалистам.

8.6. Кирпичная кладка

или теп-

Кирпичная кладка выполняется из полнотелого глиняного рйича, размером 250х 120×65 мм. и средней массой 3,6 кг, силикатного кирпича с такими же размерами. Улучшает

194

95

о)

S)

Рис. 8. 4. Системы перевязки швов: о- цепная; б

лотехнические свойства и уменьшает массу кирпичной конст­рукции, применение пористого и дырчатого кирпича.

Толщина кирпичной конструкции должна приниматься кратной длине кирпича или его половине.

Укладка кирпичей в конструкции ведется по определенным системам, которые называют системами перевязки кладки.

Системы перевязки кирпичной кладки.

Наиболее широко в строительстве распространены три си-1 стемы перевязки: цепная, шестирядная — многорядная и трехЛ рядная.

Цепная перевязка швов выполняется чередованием тыч-1 ковых и ложковых рядов, со смещением вертикальных, попе-л речных швов каждого ряда на четверть кирпича (рис. 8.4, а). Вертикальные продольные швы, смещаются в смежных рядах, I при такой системе, на полкирпича.

Для того чтобы обеспечивалось смещение вертикальных! поперечных швов на 1/4 кирпича, приходится в местах

верти-Я кальных ограничений стены, укладывать неполномерный кир-1 пич, длина каждого равна 3/4 длины полномерного кирпича, что является существенным недостатком этой системы пере­вязки.

В шестирядной системе перевязки, первые два ряда вы- ( полняются так же, как и при цепной. Остальные четыре ряда укладываются сплошь ложками со смещением вертикальных поперечных швов на 1/3 кирпича (рис. 8.4, в). При кладке сте-i ны, толщиной в два кирпича, вертикальные продольные швы оказываются без перевязки на высоту пяти рядов (рис. 8.4). Поскольку связующая роль раствора в этих швах мала, их мож­но вообще не заполнять раствором, благодаря этому не только экономится раствор, но и улучшаются теплотехнические свой­ства стены, так как в ее массиве образуются вертикальные воз­душные прослойки. Тем не менее, следует иметь в виду, что при значительных нагрузках или в период оттаивания

(есЯ кладка велась зимой) возможно выпучивание стены, выложем ной по шести рядной системе, в продольном направлении. При-

еревязки швов:

t— цепная; б — трехрядная; в — шестирядная; г -разрез стены, выложенный \ по шестирядной схеме перевязки.

При строительстве малоэтажных зданий и последних эта­жей многоэтажных, возведение стен может производиться по облегченной конструкции. В этом случае, кладка ведется таким °бразом, что в массиве стены образуются пустоты — колодцы, вторые заполняются сыпучими теплоизоляционными матери­ками или легкими бетонами.

196

197

Предложено много конструкций экономичных облегченных стен. К ним можно отнести стены из кирпично-бетонной аи- \ керной кладки. Такая кладка, ведется в жилых домах и зданиях . культурно-бытового назначения, высотой до трех этажей, а так­же во вспомогательных зданиях промышленных предприятий. 1

Конструкция выполняется в виде двух, параллельно рас-положенных, верстовых стенок толщиной в полкирпича и лег-1 кобетонного заполнителя. Между стенками, при кладке через I 1 -2 ложковых кирпича, один укладывается тычком так, чтобы j часть его заанкерилась между стенками, куда укладывается лег-1 кий бетон. Тычки кирпича, обеспечивают надежную связь вер- ] сговых кирпичных стенок с бетоном. Кроме того, через каж- j дые 2-3 м, верстовые стенки связываются вертикальной диа­фрагмой толщиной в 1/2 кирпича.

Облегченным стенам, присущ ряд преимуществ по срав­нению со сплошными: значительно сокращается расход кир-1 пича и раствора, уменьшается масса стен, повышаются тепло-■! технические качества конструкции, появляется возможность широко использовать местные материалы.

Производство кирпичной кладки. В основе правильной организации процесса кирпичной кладки, лежит принцип рази деления работ на основные и вспомогательные. Каменные pa- \ боты выполняются звеньями и бригадами, которые комплекту! ются с учетом использования рабочих на основных (в зависи-j мости от их профессии и квалификации) и. вспомогательных работах. Звено подбирается так, чтобы его можно было делить на более мелкие звенья или объединять с другими.

Каменные работы рекомендуется выполнять комплексны­ми бригадами. Комплексная бригада, состоит из рабочих раз­личных профессий и выполняет весь комплекс работ по возве­дению кирпичных зданий. Такие бригады комплектуются из специализированных звеньев-каменщиков, плотников, такелаж­ников и др. Их численный и квалификационный состав устш навливается в зависимости от сроков строительства, характера и объема работ и принятых методов их производства.

198

Наиболее опытные рабочие звена ведут кладку верст, ме­нее квалифицированные выполняют забутку и подсобные опе­рации (расклддку кирпича, расстилку раствора и т. п).

Раскладка кирпича по стене производится в соответствии с положением камня в конструкции. Если кирпич предназна­чен для кладки ложкового ряда, то он раскладывается парал­лельно оси стены, а для тычкового — перпендикулярно (Прил. 6). Раствор расстилается по стене совками, различной конструк­ции, его можно доставлять к рабочему месту каменщиков не­сколькими способами. Чаще всего его подают краном в ящиках небольшой емкости.

Загруженные раствором ящики, краном транспортируют на рабочие места. Для более эффективного использования крана, подъем раствора может осуществляться сразу в нескольких ящи­ках специальным контейнером. Ящики отсоединяют от контей­нера по мере их расстановки поочередно, начиная с нижнего (рис. 8.5).

Рис, 8.5. Контейнер для подъема ящиков с раствором.

Облегчают и ускоряют процесс транспортирования раство-■Ра различные виды растворонасосов и растворонагнетателей. [Использование этих механизмов, дает возможность подавать

Раствор по трубопроводам, непосредственно на место его ук-Дадки.

199

В случае, когда протяженность и высота подачи, не могутЯ быть обеспечены одним растворонасосом или растворонагне-Я тателем, раствор подают на промежуточную установку, состоя- 1 щую из приемного бункера и второго насоса или нагнетателя. ] Эта установка, помещенная на высоте, выполняет функции станЛ

ции перекачки.

Раствор для кирпичной кладки, применяют в соответствии 1 с указанием проекта. Имеющаяся в нем вода, не должна отде-,| ляться при транспортировании, а главное, раствор должен об­ладать необходимой и достаточной подвижностью. Кирпич до-1 ставляют на стройку и поднимают на перекрытие уложенным на поддонах. Для того, чтобы исключить падение кирпича в процессе подъема, его огораживают специальным металличесЯ ким футляром, который снимается, после того, как поддон с кир- д пичом установлен на рабочем месте. Сборные железобетонные I перекрытия можно загружать одиночными пакетами кирпича массой 0,5 и 0,75т, но уложенному вдоль стен настилу из дере­вянных щитов. При этом щиты размерами в плане 70×200 см. можно укладывать как с продольным, так и с поперечным рас-1 положением, по отношению к стене. Пакеты кирпича массой 1—1,5 т. следует устанавливать на специальный разгрузочный настил, шириной не менее 2 м. Порядок загрузки и масса гру­зов должны соответствовать несущей способности между л аж-ных перекрытий и подмостей. Не допускается установка опор подмостей и грузов непосредственно на перекрытие в средней части пролета. Для того, чтобы нагрузка от стоек подмостей равномерно распределялась на несколько плит, под стойки под-

кладывают доски.

Подача необходимых для работ материалов, к рабоч* — 7 мест>’ каменщика, чаще всего осуществляется теми же подъем­но-транспортными механизмами (кранами), что и при монтаже сборных элементов этих зданий. Выбор подъемно-траиспортно-f го оборудования, для сооружения кирпичных зданий, произвол дится при составлении проекта организации работ. При выбо-,_: ре кранов в расчет принимают такие факторы, как масса и раз-

меры пакетов, контейнеров, сборных конструкций, конфигура­цию и размеры здания, необходимые темпы возведения конст­рукций и экономические показатели. Начиная кладку конструк­ции с отметки перекрытия, каменщик вынужден работать со­гнувшись, поэтому не может дать высокой производительности. По мере увеличения высоты конструкции, положение камен­щика делается более удобным для работы и производительность его, естественно, возрастает и достигает максимальной вели­чины при кладке на высоте 0,6-0,7 м. Дальнейшее увеличение высоты конструкции, ведет к снижению производительности так как укладывать кирпич на возросшей высоте неудобно, а при высоте более 1,4-1,5 м невозможно, поэтому через каждые 1,2 м высоты рабочее место каменщика должно быть на столько же поднято вверх. Для этого служат различного вида подмости, которые представляют собой деревянные настилы, уложенные по стойкам или рамам. В первом случае, подъем настила на необходимую высоту осз-тцествляется удлинением телескопи­ческих стоек (подмости И. А. Руффеля), во втором — переста­новкой откидных опор в новое положение (рис.8.6).

Рис. 8. б. Шарнирно-блбчные подмости на откидных треугольных опорах: 1 — настил: 2 — откидные опоры: 3 — шарниры; 4 — трос с крюками.

Используемые в каменной кладке подмости, должны быть Инвентарными, изготовленными по типовым проектам (Прил. «)• Неинвентарные подмости применяют только в исключитель­ных случаях, с разрешения начальника или главного инженера строительного управления.

200

201

При выборе типа инвентарных подмостей, руководствуются следующими соображениями. При наличии на стройке кранов применяют блочные подмости, наращивание и перестановку которых производят при помощи крана, если же на стройке от­сутствует кран и материалы на этажи подаются другими грузоподъемными механизмами, целесообразно применять под­мости на выдвижных трубчатых стойках. Если конструктивные особенности здания не позволяют вести кладку его конструк­ций с подмостей, устраивают наружные леса, которые своими стойками опираются на землю (Прил. 8).

В настоящее время, для производства кирпичной кладки используют стоечные трубчатые леса, детали которых соеди­няются хомутами или безболтовыми узлами. Леса крепятся к стене, в процессе кладки, с помощью специальных анкеров. Настилы лесов делают в виде стандартных щитов из досок и укладывают на продольные трубы перпендикулярно к лицевой поверхности стены. При кладке стен промышленных зданий высотой 15 м. и более целесообразно применять подвесные леса. На рабочем месте каменщика материалы, инструмент и приспособления должны быть размещены таким образом, что­бы обеспечивать максимальные удобства, для высокопроизво­дительной и бесперебойной работы. Рабочее место каменщика включает в себя три зоны: рабочую, материальную и транспор­тную (рис.8.7).

Рабочая зона, где работают каменщики, имеет ширину 6″ 70 см., и проходит непосредственно вдоль возводимой коне рукции. В пределах этой зоны, находится весь ручной инстрз мент и приспособления каменщика.

В зону материалов (65-100 см.), подают кирпич на поддо­нах, раствор в ящиках и детали закладываемые в конструкцию I (анкера, деревянные пробки и т. д.).

При кладке стен, ящики с раствором устанавливают проЯ тив проемов, а поддоны с кирпичом — против простенков. Если 1 ведется кладка кирпичных столбов, то материалы располагав ются по одну сторону от них.

Рис. 8. 7. Организация рабочего места каменщиков:

1 — рабочая зона; 2 — зона материалов; 3 — транспортная юна.

Зона материалов не должна быть перегружена. Запас кир­пича заготовляется в ней на 2-3 ч. работы, раствор подают по мере необходимости.

Транспортная зона (115-125 см.), предназначается для ра­боты такелажников, в задачу которых входит обеспечение ка­менщиков всеми необходимыми материалами.

В зависимости от характера кирпичных конструкций и при­меняемых материалов, рабочее место может несколько видоиз­меняться. Однако, во всех случаях, должны быть обеспечены свободное передвижение рабочих по фронту работ и их полная безопасность.

202

203

Если кладка выполняется одновременно с облицовкой поверхности, то ширина зоны материалов увеличивается до 1,5м, а материалы размещают в два ряда: в первом ряду- кир­пич, во втором облицовочные материалы.

Вкомплект инструментов и приспособлений,необхо­димых каменщику, входят (Прил..5): комбинированная кельма, растворная лопата, односторонний молоток-кирочка, дву­сторонняя кирочка, расшивки для выполнения выпуклых и вог­нутых швов, причалка, строительный уровень, отвес, измери­тельная стальная рулетка, стальной метр, порядовка, деревян­ный угольник. Для выноса горизонтальных отметок применя­ют гибкий уровень, состоящий из резиновой мягкой трубки со стеклянными наконечниками. В процессе кирпичной кладки необходимо следить за выполнением ряда технологических пра­вил. В жаркие и ветреные дни нужно осуществлять смачивание кирпича, чтобы уменьшить впитывание им воды из раствора.

It t\

Рис. 8.8. Виды штраб:

а — убежная; б — вертикальная.

Кладка на захватке должна вестись равномерно по всему фронту работ, а если это условие трудно выполнимо, то опере­жение одного участка над другим должно быть минимальным. Кладка на границе участков, либо сразу же стыкуется, либо за­канчивается вертикальной или убежной штрабой, для сопря­жения ранее уложенной кладки с последующей (рис. 8.8,а,б). Незначительные отклонения, в толщине горизонтальных швов могут привести к тому, что в пределах одной и той же

высоты окажется, на стыкуемых участках, разное количество рядов, а отсюда неправильное их чередование. Поэтому, кир­пичная кладка ведется по рейкам-порядовкам, на которых раз­мечены толщины рядов кладки. Порядовки устанавливают по углам здания, в местах пересечения стен и прямых участках, не реже, чем через 12 метров. Для контроля прямолинейности на­ружной версты используют шнур-причалку, закрепленную од­ним концом за порядовку, а другим за переставную скобу (рис. 8.91 Чтобы длинная причалка не провисала, под шнур подстав­ляется деревянный кирпич, а сверху прижимается обычным кирпичом. (Прил. 5, п.п. 7,8).

Рис. 8.9. Крепление причалки:

а — к порядовке; б-к переставной скобе; 1 — порядовка; 2 — шнур-причалка; 3 — переставная скоба.

Горизонтальность рядов проверяется уровнем, а вертикаль­ность конструкции — отвесом, правильность закладки углов кон­тролируется угольником — шаблоном.

>04

205

Кладка печей и каминов из кирпича

Требования к качеству печной кладки существенно более высокие, чем к какой бы то ни было ещё. Толщина швов должна быть минимально возможной. В идеальном варианте она не может превышать пяти миллиметров. Горизонтальные ряды и вертикальные углы постоянно контролируются по уровню. Поверхность выполненной кладки должна быть гладкой. Максимально разрешённым, на всю высоту конструкции печи разрешается уход от вертикали максимум на 10 миллиметров. Неровности, наличие которых на лицевых сторонах допустимо, не должны быть более 5 миллиметров, а на тех сторонах, которые имеют облицовку изразцами, допустимая величина снижается до 2 миллиметров.

Если планируется класть новую печь на старом фундаменте, то до начала работы следует тщательно проверить качество последнего и, в случае необходимости, выполнить его ремонт. До начала кладки нового фундамента необходимо ещё раз внимательно просчитать, в каком именно месте его следует разместить, на каком расстоянии от стен окажутся выложенные стены печи, не будут ли мешать выводу через крышу здания печной трубы, имеющиеся потолочные балки и стропила. Если всё в порядке, то выбранное место для работы утверждается. Если появляются вопросы, то печь рекомендуется перенести на другое место.

Формы и размеры возводимой вами конструкции требуется постоянно контролировать правилом, угольником, метром или шпагатом (проверка диагонали кладки). В процессе предварительной сухой раскладки кирпичи подбираются по качеству и размерам, обращается внимание на перевязку швов и учитывается примерная их толщина. Только выполнив в полном объёме указанные предварительные мероприятия можно приступать непосредственно к кладке кирпича на раствор. Обращаем внимание на то, что КАЖДЫЙ выложенный ряд необходимо контролировать по трём параметрам: выдерживанию горизонтали, вертикали и ровности боковых сторон. Несмотря на то, что времени на указанные операции уходит достаточно много, пренебрегать ими не следует. В противном случае это обязательно скажется на качестве вашей работы.

Для удобства работы кладку, чаще всего, ведут в стойках направляющих, либо в передвижной опалубке, что гораздо предпочтительнее. Выглядит передвижная опалубка как ящик, не имеющий дна, и перемещаемый по вертикально установленным стойкам (смотри рисунок). И стойки и опалубка до начала их эксплуатации должны быть тщательно обработаны, чтобы добиться лёгкого перемещения опалубки в вертикальной плоскости.

Обычно опалубку выполняют либо на один, либо сразу на несколько рядов кладки. После заполнения ограниченного ей пространства, опалубку перемещают выше и фиксируют на новом месте. Обратите внимание на то, что рекомендуемая толщина шва при кладке обычного красного кирпича не должна быть более 3-5 миллиметров, а кирпича тугоплавкого (огнеупорного) – 3 миллиметров. Если кладка будет вестись на известковом, либо на сложном растворе, то допустимой для неё считается толщина швов до 10 миллиметров.

Швы, независимо от того, горизонтальные они или вертикальные, необходимо тщательно забивать раствором. В противном случае там могут остаться пустоты и через указанные пространства между кирпичами стеновой кладки могут вылетать искры, что создаёт предпосылки к возникновению пожара. В подобных незаполненных швах весьма высока вероятность появления трещин, через которые в печь и её дымовые каналы будет проникать холодный воздух. Подобная ситуация приводит к снижению температуры горячих печных газов, что, в свою очередь, уменьшает тягу и петь начинает сильно дымить.

Наружные и внутренние поверхности печи в процессе кладки обязательно требуется очищать от излишков (остатков) кладочного раствора. Как правило, снимают их раками или кельмой. После зачистки внутренние поверхности топливников и дымовых каналов шабрятся (протираются) влажной тряпкой или мочальной кистью. Важно помнить о том, что топливники и каналы категорически запрещено обмазывать глиняными растворами. Объясняется это тем, что в ходе эксплуатации печи подобные растворы быстро пересыхают, осыпаются и засоряют каналы, нарушая, тем самым, работоспособность печи.

Чтобы улучшить перемещение газов и добиться повышения эффективности работы печи внутренние поверхности таких элементов конструкции печи, как каналы дымовые, трубы, топливники, следует класть очень ровно, устраняя малейшие изменения рельефа. Все повороты и углы на каналах следует обязательно закруглять – указанное требование диктуется базовыми законами аэродинамики, а имеющиеся места сужения или расширения кладки должны выводиться плавно, что также способствует повышению тяги. Колосниковые решётки следует размещать не меньше, чем на один-два ряда (70-150 мм), ниже уровня топочного отверстия.

Между кладкой и решёткой всегда оставляется зазор по их периметру в 5 или более миллиметров. Иначе металл, имеющий свойство при нагревании расширяться, повредит вашу кладку. Укладываются колосниковые решётки с уклоном вперёд, в сторону дверки. Перепад по высоте между передней и задней кромкой решётки должен быть не менее 20-30 миллиметров. Подобное конструктивное решение гарантированно обеспечивает скатывание продуктов горения (остатков топлива) от задней стенки вперёд, на решётку, прорези которой всегда направлены вдоль топливника (от дверцы к задней стенке). Используемые на варочных поверхностях чугунные плиты (как целые, так и составные) кладутся на тонкий слой подложки из глины и выставляются по уровню.

До начала кладки весь приобретённый вами кирпич следует отсортировать. Лучший кирпич, не имеющий видимых дефектов в виде трещин и сколов, пойдёт на кладку сводов вашей печи, её дымовых каналов и топливников. Кроме того, подобрав кирпич, равный по толщине, можно добиться при кладке максимально тонких швов. Кирпич запрещено укладывать стороной, имеющей дефекты в виде, стёсов, сколов иди трещин, внутрь топки или каналов. Такой кирпич обладает меньшей прочностью по сравнению с неповреждённым. Он может начать разрушаться под влиянием высокой температуры, что создаёт предпосылки к непроизвольному возгоранию.

Категорически запрещено выполнять кладку замораживанием. Если выполняются работы в холодное время года, то все материалы и растворы для кладки должны иметь температуру не ниже + 5 градусов. Холодный раствор не рекомендуется брать руками. После завершения кладки печь следует высушить. Этого можно добиться как искусственным, так и естественным путём. В последнем случае до окончания процесса сушки все вьюшки, задвижки в печи и форточки в помещении следует держать открытыми круглосуточно.

Естественная сушка занимает, как правило, не менее 12 суток. Сушка, выполняемая искусственным методом, подразумевает протапливание печи специальным образом. В качестве топлива в таком случае применяют мелко наколотые дрова, стружку, щепу и солому. В первой закладке максимальный объём используемого топлива не должен превышать четверти того, на который она рассчитана при нормальной эксплуатации. Вторая топка проводится уже с большим объёмом, который может достигать 30 – 40 процентов. При третьей топке количество увеличивают до 69 – 70 процентов. Четвёртую выполняют на полной закладке (100%). Выполняя искусственную сушку, обязательно контролируйте температуру наружной поверхности печи. Она не должна подниматься выше 50, максимум – 60 градусов. После завершения каждой из четырёх вышеназванных топок следует обязательно открыть все печные приборы. Искусственную сушку можно считать законченной после того, как на поверхности сложенной печи перестают проявляться влажные пятна, а на вьюшках и задвижках, после завершения топки, нет конденсата.

Кладка кирпича своими руками: видео как сделать укладку

Кирпичное строительство существует не один век, но берясь первый раз за возведение дома, важно понимать и знать все возможности выкладки. Благодаря наличию доступных видео материалов, даже новичок сможет быстро овладеть нужными понятиями, терминами и разберется в технологических тонкостях и секретах. Основные понятия, техника кладки, выбор типа перевязки – все эти знания нужны, если предстоит кладка кирпича своими руками.

• Основные термины
• Виды кладки
• Что такое перевязка, названия рядов
• Перевязка однорядная
• Схемы кладки стен
• Многорядная перевязка
• Схема кладки стен
• Раствор для кладки
• Техника кладки кирпича строительного
• Техника вприсык
• Техника «вприжим»
• Декоративная кладка
• Как выкладывать шамотный кирпич
• Кладка силикатного кирпича

Основные термины

Большая грань бруска называется пастель, средняя боковая – ложок, самая маленькая – тычок

Большая грань бруска называется пастель, средняя боковая – ложок, самая маленькая – тычок. Размерные градации кирпича стандартны: одинарный 250*125*65 мм, полуторный 250*125*88 мм. Как видно из размеров, бруски различаются по толщине, поэтому важно определиться с типом строительного материала до начала работ. При этом важно учитывать, что разные производители часто предлагают товар с допуском изменений градаций в 2-5 мм, а это существенная разница для выкладки стеновых панелей. Поэтому, перед тем, как заказывать партию, имеет смысл измерить несколько образцов, чтобы понять, какой будет кирпичная кладка, что зависит от неукоснительного соблюдения технологии изготовления продукции.

Важно! Стабильная геометрическая форма – обязательный показатель: все углы бруска должны располагаться только под 90 градусами. В противном случае, укладка кирпича потребует больших трудозатрат, чтобы минимизировать распирающие нагрузки и предотвратить обрушение стеновой панели.

Виды кладки

В зависимости от назначения, стеновые панели могут выполнять разную роль: отделочную, несущую, перегородки

В зависимости от назначения, стеновые панели могут выполнять разную роль: отделочную, несущую, перегородки. Исходя из данных параметров, требований теплопроводности и нагрузочной способности, выбираются схемы выкладки конструкций из кирпича:

1. В 0,5 – это облицовочный вариант с толщиной стены 125 мм. Чтобы немного сэкономить материал, допускается поставка элемента на ложок, чтобы получилась стена в 1/4, но требуется армировочная сетка на каждый 4-5 ряд.
2. В 1 кирпич делаются несущие стеновые панели или перегородки. Толщина стены 250 мм, что показано для малых объектов, частных домостроений.
3. В 1,5; 2; 2,5 кирпича – это несущие стеновые панели, которые подходят как для частного, так и многоэтажного строительства.

Что такое перевязка, названия рядов

Кирпичная кладка состоит из отдельных элементов, но должна быть неким монолитом, чтобы строение эксплуатировалось как можно дольше

Кирпичная кладка состоит из отдельных элементов, но должна быть неким монолитом, чтобы строение эксплуатировалось как можно дольше. Для повышения прочностных показателей строители применяют схемы смещения швов – элементы являются уязвимым местом конструкции. Называется данный прием перевязкой, он обеспечивает связку разных рядов и элементов, перераспределяя нагрузку на поверхность соседних брусков. Обеспечение смещения шва достигается различным расположением кирпича:

1. Если они придвинуты к лицевой стороне тычком, то ряд имеет название тычкового;
2. Если повернуты к пастели ложком, ряд ложковый.

Важно! Всегда 1 ряд на фундаменте и последний в стене – тычковый! Выполняется только из целых кирпичей.

Перевязка однорядная

Использование приема чередования рядов всегда обеспечивает хороший результат

Это один из самых практикуемых вариантов. Использование приема чередования рядов всегда обеспечивает хороший результат. Такой тип перевязки называется в 1 ряд или цепная перевязка, показан для применения на стенах, не планируемых под финальную облицовку. Кладку можно выполнять как на наружных, так и несущих типах стен. А как сделать, покажет однорядная кладка кирпича – видео от специалистов.

Совет! Профессионалы советуют брать на вооружение «принцип 5 кирпича», то есть выполнение перевязки именно 5 бруском – такая технология выполняется просто, но при  этом значительно упрочнит стеновые панели.

Схемы кладки стен

Если осуществляется кирпичная кладка в 2 бруска, то стоит запомнить еще два определения: оба наружных ложковых ряда имеют название версты

Если осуществляется кирпичная кладка в 2 бруска, то стоит запомнить еще два определения: оба наружных ложковых ряда имеют название версты. Причем внешняя верста смотрит наружу, внутренняя – в помещения дома. Пространство между рядами имеет название забутка, а заполнять его можно бруском пониженного качества или бывшим уже в употреблении, так как это пространство закрыто со всех сторон. Чтобы осуществить кладку, потребуется применение пиленого бруска: половины и 3/4 бруска нужны для подгонки размерного ряда.

Схема угла в этом случае важна. Сначала выставляются углы, затем по ним натягивается веревка и осуществляется кладка. Чтобы выложить угол в один кирпич, сначала устанавливаются два бруска в 3/4 , затем уже целые бруски. Точно такая же схема при выкладке в 1,5 кирпича, также потребуется 2 бруска в 3/4 размера и бруски в 1/4 размера. Ложковый ряд выполнятся попеременно на внешней и внутренней версте. При обустройстве стены в 2 кирпича, для 1 ряда потребуются все те же 2 куска в 3/4 бруска и 6 кусков в 1/4 бруска, второй ряд выкладывается с помощью 1 бруска в 3/4 и 2 брусков в 1/4.

Многорядная перевязка

Вариант подходит для выкладки наружных, внутренних стеновых панелей

Тут есть несколько ложковых рядков: 6 при строительстве в 1 кирпич и 5 при строительстве в 1,5 бруска. Перемежаются они одним тычковым рядом. Ряды первый и последний также кладутся тычком. Вариант подходит для выкладки наружных, внутренних стеновых панелей, которые планируются под последующую отделку или будут закрыты утеплителем.

Схема кладки стен

Чтобы обеспечить монолитность строения, ложковые ряды также перевязываются, а вот для смещения шва можно использовать дробленый брусок кирпича

Чтобы обеспечить монолитность строения, ложковые ряды также перевязываются, а вот для смещения шва можно использовать дробленый брусок кирпича. Начинается все с углов, но тут если стена в один брусок, то четные и нечетные ряды одинаковые, кроме первого. Если стена в 1,5 бруска, то 1-2 ряд идет тычковый, попеременно расположенный во внешней и внутренней стене, 3-4 ряды – ложковые, 5 ряд как третий, 6 ряд как четвертый. Можно иногда делать не многорядную схему 5 кирпича, а трехрядную схему, тогда с пятого ряда кладка повторяется.

Видео:

Примыкание стен обязательно, чтобы повысить прочность примыкания простенков, что достигается наличием перевязки. Как видите на фото, и как показывает чертеж, все варианты выкладки довольно понятны. Главное, не ошибиться и выложить первый ряд тычком, как и последний – это, к сожалению, одна из распространенных ошибок начинающих каменщиков.

Раствор для кладки

Кладочный раствор составляется из цемента марки М400, чистого песка и воды

Кладочный раствор составляется из цемента марки М400, чистого песка и воды. Пропорции замеса 1:4 или 1:5, если берется марка М500. Порядок замеса не меняется вне зависимости от использования ручного или машинного труда: в просеянный песок всыпается цемент, промешивается, а только потом доливается вода. Количество не более 0,6 частей, все зависит от пластичности состава. С более мягкой смесью проще работать, она заполняет пустоты, однако повышается расход, поэтому практичнее работать с более жесткой смесью, она же показана для строительства стен из пустотелых кирпичей.

Совет! Чтобы улучшить качественные показатели смеси, допустимо делать добавки извести глины, мыльного моющего средства. Объем добавок не должен превышать 0,1 части.

Техника кладки кирпича строительного

Перемешанный состав поднимается на место работы, где распределяется для одного ряда

Перемешанный состав поднимается на место работы, где распределяется для одного ряда: под тычковый ширина 200-220 мм, под ложковый 80-100 мм. В случае заполнения шва целиком, нужен отступ от края примерно в 10-15 мм. Высота наносимого раствора не более 20-25 мм, обязательно выравнивание смеси посредством кельмы.

Существует две техники кирпичной кладки: вприжим – ее применяют на жестком растворе, вприсык – если раствор пластичный.

Техника вприсык

Раствор выкладывается на всю стену, толщина до 20 мм, отступ от края 20 мм

Раствор выкладывается на всю стену, толщина до 20 мм, отступ от края 20 мм. Края шва могут остаться незаполненными, поэтому в сейсмоопасных районах техника не применяется. Чтобы выложить ложковый ряд, тычком кирпича подгребается раствор, при стыковке брусок немного придавливается вниз, излишки смеси снять и отправить в ведро. Пустоты в швах обязательно заполняются при выкладке смеси для следующего ряда.

При выкладке тычкового ряда, состав подгребается ложковой гранью, забутку выкладывать аналогично тычковым рядам, прижать ладонью и следить, чтобы соблюдалась идеальная ровность выкладки камня.

Техника «вприжим»

Процедура проводится для стеновых конструкций, которые не готовятся под финальные отделочные работы или облицовку утеплителем

Используется в случае малопластичного раствора. Смесь выкладывается с зазором от края в 10 мм, толщина выкладки 20 мм. Кирпич прижимается до требуемой толщины шва в 10-12 мм. Излишки смеси собрать кельмой, проверка ровности рядов обязательна. Техника требует больших трудозатрат, однако получается более плотной.

Расшивка швов выполняется после укладки кирпича под расшивку. Пока раствор еще не застыл, шов уплотняется, углубляется на 2 мм или разглаживается. Процедура проводится для стеновых конструкций, которые не готовятся под финальные отделочные работы или облицовку утеплителем.

Декоративная кладка

Особых технологических трудностей выкладки нет: все кирпичи кладутся лицевой стороной наружу, чтобы облицовка смотрелась эстетично

Кладка облицовочного кирпича своими руками для карнизов требует применения полнотелого целого бруска, причем выступающая часть не должна быть более 1/3 общей длины. При этом придется продумать облицовку всех украшений, в частности, если есть сандрики, то придется обустроить общий карниз и продумать угловые моменты. Особых технологических трудностей выкладки нет: все кирпичи кладутся лицевой стороной наружу, чтобы облицовка смотрелась эстетично. Отделка чаще всего выкладывается под расшивку, процесс описан выше. Применяется:

1. Крестовая выкладка при которой 1 ряд кладется ложком, 2 – тычком;
2. Бранденбургская с 2 короткими и 1 длинной гранью выкладки;
3. Русская – при которой попеременно кладутся в каждом ряду ложок – тычок;
4. Архаичная с произвольной выкладкой.

Также есть «дорожка», «шахматка» и прочие технологии, допустимые при работе с отделкой. Очень неплохая вариация получается с выкладкой каждого 5 кирпича тычком. Обеспечивается не только узор, но и своеобразная перевязка рядов, что предполагает увеличение прочности всей кладки.

Как выкладывать шамотный кирпич

Технология такова: каждый укладываемый верхний ряд перекрывает промежутки предыдущего

Обязательным условием является обеспечение ровности швов и предварительная сухая выкладка огнеупорного кирпича. Это позволит соблюсти ровность рядов и подогнать элементы по форме. Технология такова: каждый укладываемый верхний ряд перекрывает промежутки предыдущего. Правильная расшивка обязательна: малозаглубленный шов станет собирать воду, сажу. В зависимости от температурного режима допускается ширина шва в 1, 2, 3, 4 мм. Чем выше нагрев, тем тоньше должен быть шов. Обязательно проверять равномерность толщины раствора и ровность укладываемых рядов.

Кладка силикатного кирпича

Кладка силикатного кирпича будет только лучше, если бруски на пару секунд опускать в воду перед выкладкой

Работа требует применения малопластичного цементного состава. Используется техника вприсык, причем раствор нужно уложить толщиной в 10 мм, выровнять, снять кельмой излишки и положить кирпич. Брусок прижать, лучше даже простукать киянкой. Расшивка выполняется сразу. Кладка силикатного кирпича будет только лучше, если бруски на пару секунд опускать в воду перед выкладкой, так смесь быстрее схватится, и раствор будет высыхать равномерно.

Выстроить свой дом из кирпича можно, даже не прибегая к услугам специалистов. Если просмотреть все схемы, чертежи и видео от профессионалов, станут понятны все этапы работ. Не забывайте о технологии 5 кирпича – перевязке, выполняемой 5 бруском, а также о других техниках и возможностях возведения объектов. И тогда сделанный своими руками дом будет радовать вас комфортом и удобством.



простая кладка для чайников, видео

Содержание

• 1 Основные понятия
• 2 Виды кирпичной кладки
• 3 Перевязка: назначение и виды
  • 3. 1 Цепная (однорядная) перевязка
  • 3.2 Многорядная перевязка
• 4 Технология кладки кирпича
  • 4.1 «Вприсык»
  • 4.2 «Вприжим»
  • 4.3 «Вприсык с подрезкой»

Кирпичные до сих пор очень популярны. Это объясняется целым комплексом хороших характеристик кирпича. Этот материал экологичен, прочен, надежен, удобен в монтаже, да и просто красив. Кладка кирпичной стены своими руками – не такая уж сложная вещь, как может показаться на первый взгляд. О том, какие виды кладок существуют и как класть кирпич своими руками правильно, пойдет речь в этой статье.

Основные понятия

Чтобы было проще ориентироваться в инструкциях кладки, приведем несколько основных терминов.

На рисунке обозначены профессиональные названия граней кирпича.

В соответствии с тем, какой стороной в ряду кладки лежат кирпичи, выделяют тычковый и ложковый типы рядов.

Виды кирпичной кладки

Первый параметр, по которому различают разные виды кладки, это толщина стенки.

Итак, кладка выполняется:

• В четверть кирпича – самый экономный вариант, когда кирпичи кладутся не на широкую, а на продолговатую узкую сторону. При этом толщина стенки составляет 6,5см.
• В полкирпича – здесь кирпичи уже кладут на самую большую по площади сторону изделия. Толщина такой кладки – 12см.
• В 1 кирпич – позволяет сложить стенку толщиной в 25см.
• В 1,5кирпича – составляет примерно 32-34см в толщину.
• В 2кирпича – около 50см.
• В 2,5кирпича – приблизительно 62см в толщину.

Перевязка: назначение и виды

Чтобы набрать необходимый запас прочности и хорошие несущие характеристики, кирпичная стена должна стать своего рода «монолитом». Необходимая прочность обеспечивается за счет смещения швов в разных рядах. Это и есть «перевязка». Именно благодаря данному приему состоящая из множества кирпичиков конструкция становится единым целым и способна выдерживать большие нагрузки.

Первым рядом на фундаменте всегда является тычковый. Таким же рядом кладка должна заканчиваться. Для этих рядов важно очень важно использовать именно целые кирпичи.

Цепная (однорядная) перевязка

Если стенка не будет в дальнейшем подвергаться отделке, то это самый лучший вариант. В результате вы получаете эстетически привлекательную и очень аккуратную стенку.

Таким образом может быть сложена наружная или несущая стена.

Чтобы сэкономить, при кладке в последнем варианте в качестве внутренних кирпичей можно использовать б/у материалы или кирпичи неприглядного характера. Они все равно будут замурованы внутри стены и к их внешнему не предъявляется таких жёстких требований, как к наружным элементам.

На иллюстрации ниже представлены правильные варианты примыкания стенок.

По технологии, кладку начинают с углов. Между углами натягивают бечевку. И после этого уже приступают к кладке стенки.

Далее на иллюстрациях вы видите схемы угловых кладок в 1, 1,5 и 2кирпича соответственно.

Многорядная перевязка

Такая кирпичная кладка дома обычно используется, если стены планируется утеплять и отделывать. Стартовый и завершающий ряды также тычковые.

Если кладка выполняется в один кирпич, то 6 ложковых рядков перемежает один тычковый. В случае с полуторной кладкой та же история, но ложковых рядов 5.

Чтобы обеспечить перевязку внутри ложковых рядов, пользуются дроблеными кирпичами. С их помощью смещаются швы.

На иллюстрации ниже вы видите кладку в 2кирпича в местах примыкания стенок.

И, разумеется, не забываем о важности кладки углов. От того, насколько правильно и точно они будут выставлены, зависит качество кладки основной площади стенок. На рисунках кладки в 1 и 1,5киприча соответственно.

Технология кладки кирпича

Перед тем, как наносить раствор на кирпич, его обязательно нужно перемешать, чтобы обеспечить однородность смеси.

Полоска раствора сразу накладывается вдоль всего ряда. Для тычковых рядков соблюдают ширину в 20-22см, для ложковых – в 8-10см.

Чтобы в результате получить шов толщиной в 1-1,2см, следует накладывать раствор слоем в 2-2,5см.

Существует три варианта укладки кирпичей. Описание каждой технологии представлено ниже.

«Вприсык»

Эта техника обычно применяется в случае с пластичными растворами.

Кладка осуществляется по следующему алгоритму:

• От края стенки отступают 2,5-3см и наносят слой раствора.
• Далее берут кирпич и, слегка наклонив его, устанавливают на расстоянии примерно 10см от соседнего кирпича, а затем плавным движением задвигают до конца.

«Вприжим»

Если раствор более жесткий, то с успехом пользуются данной техникой:

• Раствор толщиной в 2см укладывается с помощью мастерка в 10мм от края стенки.
• Ребром кельмы состав подгребается к стенке соседнего уложенного кирпича.
• Затем кирпичик прижимают вплотную к кельме, после чего выдергивают ее на себя.
• Кирпич поддавливают до тех пор, пока в итоге не получится шов в 1-1,2см.
• Лишний раствор удаляется.
• Горизонтальность укладки проверяют с помощью строительного уровня.

Такой метод укладки актуален для кладки пустотелых кирпичей. Он занимает больше времени, чем описанный выше, но позволяет добиться большей прочности.

«Вприсык с подрезкой»

Эта технология представляет собой своего рода сочетание вышеописанных методик. Она легче и удобней укладки вприжим, при этом раствор должен быть более пластичным. По консистенции он должен быть средней жесткости.

1. Раствор накладывают также в 1см от края.
2. А техника аналогична, как при кладке вприсык – раствор слегка загребается кирпичом, затем камень двигается на свое место, а лишний раствор убирается кельмой.
3. Если стена не будет подвергаться дальнейшей отделке, то выполняется расшивка и швам придается желаемая форма.

Один из вариантов, как сделать кирпичную кладку своими руками, представлен ниже на видео.

Типы кладки кирпича при возведении объектов, особенности

Сегодня поговорим о том, какие бывают типы кладки кирпича и чем они различаются.

Среди стройматериалов, используемых для возведения разнообразных построек (жилые дома, гаражи и другое), кирпич – пользуется наибольшим спросом.

В зависимости от того, для чего предназначена будущая постройка, используется определённый вариант кирпичной укладки.

Разнообразные типы кирпичной кладки предоставляют возможным возведение конструкций, отличающихся как рисунком швов, так и прочностью, а также теплосберегающими характеристиками.

Кроме этого от выбора её схемы зависит ещё и то, какой материал будет использоваться, то есть, вид кирпича (силикатный, шамотный и прочие), раствор и иные необходимые приспособления и стройматериалы.

• 1 Основные понятия
• 2 Толщина стен
  • 2.1 Перевязка рядов
  • 2.2 Типы кладки
  • 2.3 Сплошной вариант
  • 2.4 Колодцевая кладка
  • 2.5 Армированный тип
  • 2.6 Анкерный тип
  • 2.7 Декоративный тип
    • 2.7.1 Вывод

Основные понятия

Внешний вид кирпича всем известен, однако далеко не каждый может правильно назвать ту или иную часть как самого стройматериала, так и кладки из него.

Поэтому для начала стоит подробней разобраться с основными терминами.

Итак, начнём, пожалуй, с названия составляющих камня:

• «Постель» – это широкая часть плоскости кирпича, благодаря которой и образуется кладка.
• Под узкой длинной боковой частью кирпича подразумевается «ложок», в то время как узкая боковая составляющая – это «тычок».

Теперь перейдём к терминологии, применяемой для кладки:

• Под понятием «ряд ложковый» подразумевается сплошная выкладка, которая делается на широкую плоскость камня, а «тычковый ряд», соответственно, при скреплении раствором стройматериала по узкой части.
• Крайний наружный ряд, т.е. фасад строения, является «верстой кладки».
• «Забутка» — часть укладки, располагающаяся в центральной части стены и выполняется новым, б/у кирпичом или заливается бетоном.

Толщина стен

Выбор того или иного типа выкладывания кирпича, зависит от назначения и степени теплопроводности стен, поэтому и толщина кладки может быть следующей:

• В полкирпича. Этот вариант, в основном, применяется при облицовке. Чтобы увеличить жёсткость стены и создать дополнительные связи, способствующих упрочнению кирпичной кладки, можно укладывать армирующую сетку.
• В один кирпич, хорошо применять при строительстве забора или перегородок.
• Несущие стены строятся, в полтора, два или два с половиной кирпича.

Перевязка рядов

Чтобы возводимое сооружение было более прочным, каждый из кирпичей обязательно должен опираться, по меньшей мере, на два лежащих ниже.

Таким образом, образуется «перевязка» кирпичной кладки, которая, в свою очередь, имеет несколько видов:

• При однорядной перевязке чередуются параллельные и перпендикулярные ряды. Также этот  способ носит ещё и другое название – цепная перевязка. Главная особенность данного варианта заключается в совпадении вертикальных швов.
• Многорядная укладка подразумевает чередование рядов таким образом, что через несколько рядов (чаще, 5-6 ложковых), устанавливают на один перпендикулярный.
• При выкладывании кирпичей без перевязки горизонтальных рядов наружной версты, вертикальные швы и продольные ряды совпадают.
• Применение чередования продольного и поперечного расположения камня в каждом ряду — чередующаяся перевязка.

Типы кладки

Среди разнообразных типов кирпичной кладки стен, можно выделить следующие варианты:

• Сплошная.
• Колодцевая (облегчённая).
• Армированная.
• Анкерная.
• Декоративная.

Теперь подробнее разберём каждый из вышеперечисленных типов кладки кирпича.

Сплошной вариант

При использовании метода выкладывания камня сплошным способом, использование утеплителя или дополнительных материалов не потребуется.

Отлично подходит для постройки цоколя, заборов или несущих стен. Толщина выкладываемого материала может быть разной, начиная от половины кирпича и так далее.

Например, при строительстве стен, на которые не будет осуществляться большая нагрузка, можно воспользоваться кирпичным боем или половинками.

Однако для несущих стен это не приемлемо и в этом случае требуются только целые и полнотелые материалы.

Для данного вида укладывания стройматериала, применяется многорядная или однорядная система перевязки. Всё зависит от возводимой конструкции.

Колодцевая кладка

Этот вариант носит и другое название – облегчённая кладка. Особенностью колодцевого метода выкладывания камня, является создание внутренних пустот, которые образуются за счёт разнесения внешних вёрст, что, в свою очередь, позволяет облегчить конструкцию.

При этом для придания жёсткости строению, стены связываются арматурой. Кроме этого, стенки колодца связываются перемычками, выполненными из кирпича или арматуры.

Образовавшиеся пустоты не остаются незаполненными. На начальном этапе строительства определяется толщина пустот, поскольку она должна строго соответствовать толщине наполнителя. В качестве утеплителя используется облегчённый бетон, минеральная вата и другое.

Закладка наполнителя должна осуществляться лишь после полного просыхания стенок.

Армированный тип

Такой тип кирпичной кладки подразумевает обязательное применение армирующих материалов (стальная сетка, прутья и др.).

При использовании сетки, оптимальным расстоянием является 3-5 рядов кирпичной укладки. Если в качестве армирующего элемента применяются стальные прутья, то их нужно располагать в швах в горизонтальном или вертикальном положении.

Главное о чём следует помнить – толщина шва должен быть больше диаметра стального прута.

Армирование возводимой конструкции, позволяет распределить нагрузку, ведь в этом случае она будет действовать не только на кирпич, но и на арматуру.

Поэтому такой вариант укладки камня является довольно надёжным. Данный вариант кладки подходит для строительства в сейсмоопасных зонах.

Анкерный тип

При возведении стен с использованием анкерного типа укладки стройматериала, примерно каждые 3-5 кирпичных рядов будет образовываться пустота, её, в свою очередь, заполняют бетонным раствором, в котором присутствует шлак, опилки или керамзит.

В целом же анкерная система подразумевает несъёмную опалубку, внутрь которой заливается бетон.

При этом в случае с кирпичной выкладкой подобным образом, роль опалубки исполняют внутренняя и внешние версты, а в качестве анкеров послужат тычковые кирпичи, вступающие в пространство между стенками.

Декоративный тип

Такой способ укладывания кирпича применяется для украшения постройки, как со внешней, так и с внутренней стороны, при необходимости.

Кроме этого, в данном случае, можно использовать однорядную и многорядную перевязку. Также имеется несколько видов подобной укладки камня, отличающиеся между собой как уровнем сложности, так и внешним видом:

• Готическая. Этот вариант укладки, подразумевает чередование длинных и коротких сторон камня, в каждом ряду.
• Чтобы выложить кирпич в виде креста, сначала подбирается расстояние для чередования узора и только после этого можно приступать к работе.
• Силезская. При использовании данного вида выкладывания камня, сначала два ряда кладут в ложок, а третий в тычок, соблюдая вертикальность шва.
• Голландская техника выкладывания камня, подразумевает выкладывание кирпича ложковой частью, чередуя каждые два ложка с тычком.
• Ажурная кладка подходит для возведения заборов и внешний части конструкции.

Вывод

Как можно увидеть, существует достаточно много типов кладки кирпича и в этом материале рассмотрены наиболее распространенные из них.

На выбор того ли иного типа кладочных работ влияет место и условия, где будет происходить строительство. Тем не менее, для возведения конструкций нужно стараться выбирать только качественный материал.

Помните, чтобы конструкция прослужила как можно дольше очень важно соблюдать все нормы строительного процесса.

Рекомендуемые статьи:

·  Как заложить проем в стене кирпичом, инструкция.

·  Кирпичный пол в интерьере, своими руками, инструкция.

·  Особенности кирпичной кладки.

·  Раствор для дымохода из кирпича, пропорции.

·  Уют экстерьера – кирпичные стены и крыльцо, выполненные своими руками.

Видео обзор типов кирпичной кладки

Кирпичная кладка в строительстве от Construction Knowledge.net

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> КЛАДКА >>

КЛАДКА

1. Что такое масонство?
2. Какие типы и размеры бетонных блоков доступны?
3. Какие типы и размеры блоков доступны?
4. Как работают перемычки?
5. Как стальная арматура используется в каменной кладке?
6. Что нужно знать о растворе и цементном растворе?
7.  Почему так важны суставы, управляющие движением?
8. Какие общедоступные документы доступны для дальнейшего изучения?
9. Торговые хитрости и практические правила масонства:

Что такое масонство?

Кирпичная кладка состоит из строительных конструкций путем кладки отдельных кирпичных кладок единиц (кирпич, бетонный блок, камень и т. д.). Обычно кирпичные блоки уложены цементным раствором, который связывает их вместе, чтобы создать структура. Кирпичная кладка может обеспечить красивые стены и полы по экономичным ценам. Из-за отдельных блоков кладки кладка строительство довольно трудоемкое. Из-за цемента, глиняная или каменная природа кладочных материалов, каменная конструкция имеет тенденцию быть долговечным и часто требует минимального обслуживания. Ан отличное введение в основы навыков и концепций каменной кладки находится в ВМС США Курс обучения строителей, том №1.

Подобно бетону, кирпичная кладка имеет высокую прочность на сжатие но с низкой прочностью на растяжение. Чтобы получить лучшее представление о конструкционные преимущества и проблемы кирпичной кладки см. в разделе Структурные основы для бетона. Борьба с трещинами, как правило, является серьезной проблемой в каменных конструкциях и обычно рассматривается профессиональными дизайнерами на планах.

Типы и размеры бетонных блоков кладки Доступный?

Блоки бетонной кладки (БКМ) являются одними из наиболее часто используемых материалов в строительстве. Благодаря их относительно низкой стоимости, т. материал стен и их огнестойкость, стены из КМУ кладут на многие типы проектов. От школ до складов, во многих зданиях есть КМУ стены. Полезно понимать, какие типы и размеры CMU обычно доступный. Поскольку КМУ производятся частными производственными фирмами, на самом деле нет ограничений на различные типы и размеры CMU, которые могут быть произведено. По следующей ссылке показаны общедоступные типы CMU и размеры от одной фирмы: http://www.newhollandconcrete.com/images/images9021/Продукты/Грей/серые размеры.pdf.

Вы можете распечатать эти формы и размеры, если вы хотите лучше понять, какие варианты есть у подрядчика по каменной кладке для завершить свою часть проекта. Или, если у вас есть удобный веб-сайт доступ, вы можете просто вернуться к этой ссылке по мере необходимости. Также доступны многие специальные продукты CMU:

• Раздельная поверхность
• Поверхность земли
• Пескоструйная обработка
• Матовая поверхность
• Рифленый и ребристый
• Легкий вес
• Акустический
• Изолированный

Подробную информацию о типах и размерах этих различных CMU можно найти по адресу следующий веб-сайт: http://www. newhollandconcrete.com/default.aspx?portalid=9021&tabid=172&pageid=Arch_Msnry

Какие типы и размеры кирпичей доступны?

Кирпичи представляют собой изделия из закаленной глины, используемые более 5000 лет. Библейская история о Моисее и египетском фараоне обсуждает создание кирпичи израильскими рабами. Размер древнего кирпича был длиной до отношение ширины к глубине 4:2:1, что все еще распространено сегодня.

Модерн кирпич обычно изготавливается в одном из следующих процессы: мягкий шлам, сухое прессование или проволочная резка. В мягкой грязи процесса глина и песок смешиваются с водой и часто с известью. или зола до мягкой грязеподобной консистенции, затем прессованная в сталь формы на гидравлических прессах. Затем кирпичи обжигают в печах. для увеличения силы. Этот процесс, как правило, является наименее затратным.

Процесс сухого прессования похож на процесс мягкого шлама, за исключением того, что в процессе используется более густая и сухая глиняная смесь и многое другое. гидравлическая мощность для подачи смеси в формы. Сухой пресс процесс позволяет получить более четкие края и, следовательно, стоит немного подробнее.Кирпич цвет исходит от тепла обжига и меняется в зависимости от различных добавлены минералы. Образцы кирпичных панелей часто кладут на строительные проекты, чтобы показать изменение цвета кирпича (и цвета раствора и тип шва), поэтому конечный продукт на здание соответствует утвержденному образцу.

На следующем веб-сайте представлено множество типов и размеров кирпичей: http://www.glengerybrick.com/brick/index.html

Как работают перемычки?

Как упоминалось выше, кирпичная кладка и бетон имеют тенденцию быть прочными при сжатии, но слабый при растяжении. В старину строители воспользовались этим фактом, применив арки над дверью и оконные проемы. Арки – интересная конструктивная форма потому что они действуют полностью на сжатие. Поэтому арки выше окна имеют нисходящую нагрузку от стены и нагрузки на пол/крышу выше перемещается вокруг арки, удерживая конструкцию в сжатие, поэтому в своде кладки не возникало трещин от напряжения. Сводчатые потолки на самом деле представляют собой трехмерные арки. поэтому они также работали только как элементы сжатия. Перемычка определяется как горизонтальный элемент конструкции, поддерживающий нагрузку стены над окно или дверь. Перемычки могут быть сборными железобетонными, стальными конструкционные формы, камень, дерево или другие изделия. Некоторые общие типы перемычек показаны ниже. Руководитель строительства должен знать о концепции действия арки в отношении перемычки дизайн. Перемычка, предназначенная для действия арки, должна нести только фактический вес стены непосредственно в треугольнике под углом 45 градусов выше проема. Поскольку типичные сборные перемычки CMU разработан таким образом, если изменение, которое создает сосредоточенную нагрузку в этом треугольнике происходит в ходе проекта, Руководитель строительства должен понимать последствия и сообщите об этом профессиональному дизайнеру.

Рисунок 4.1

Строительные надзорные органы также должны обратить внимание на вероятность перемычки ржавеют и обесцвечивают фасад. Во многих проектах сталь перемычки ржавеют через краску через год или два и выглядят плохо. Иногда стальные перемычки требуют оцинковки или заводского порошкового покрытия. покрытием, в этих случаях перемычки нужно защищать только от царапины до и после установки. Если покрытие не указано, нередки случаи установки грунтованной стали или даже ржавой стали и покрасил после установки. Поскольку перемычка не может быть эффективно окрашены после его установки, руководитель строительства должен попытаться чтобы убедиться, что перемычки должным образом загрунтованы и окрашены до монтаж.

Как стальная арматура используется в каменной кладке?

Поскольку КМУ и строительный раствор обладают высокой прочностью на сжатие, но низким растяжением прочность, производители определили многие стальные изделия, чтобы помочь получить более прочные и пригодные для эксплуатации стены. Арматура может быть добавлена ​​в каменные стены с залитым цементным раствором ядром, чтобы существенно увеличить несущая способность стены. Обычно инженер-строитель обозначает размер арматурного стержня и расстояние между ними. Поскольку ядра CMU обычно на 8-дюймовых центрах, обычное расстояние составляет 8 дюймов, 16 дюймов, 24 дюйма, 32 дюйма или 48 дюймов на центр.

Существуют также специальные продукты CMU, которые позволяют по горизонтали. Связующая балка предназначена для этой цели, так как имеет открытый конец. CMU. При использовании этих продуктов цементный раствор связывает арматуру с CMU. создание цельной стены. Важный пункт для строительства Супервайзер должен следить за цементным раствором, используемым в этой армированной кладке. Много раз инженер-строитель указывает, что цементный раствор должен быть бетонным. цементный раствор, скажем, 3000 фунтов на квадратный дюйм, с заполнителем размером с горошину. Это проще всего для Подрядчик по каменной кладке просто использует тот же раствор, который он использует для укладки стена. Если никто не обратит внимания, может быть установлен миномет на 1200 фунтов на квадратный дюйм. вместо указанного бетонного раствора на 3000 фунтов на квадратный дюйм. Очевидно, это становится трудной проблемой, чтобы вернуться и исправить.

Чтобы получить представление о различных стяжках, в наличии арматура и другие кладочные изделия, следующие сайт предоставляет отличную информацию: http://www.dur-o-wal.com/prod/index.html. В целом проект В документах должна быть указана необходимая информация, но полезно знать что доступно.

Что нужно знать о строительном растворе и цементном растворе?

Раствор связывает элементы кладки вместе. Обычно изготавливается из смеси Портландцемент и известь, песок и вода, растворные смеси обычно указанный в Контрактной документации по проекту. Есть миномет системы, которые производятся за пределами площадки и доставляются на рабочую площадку (Готовые растворы), но большинство растворов смешивается в полевых условиях. Из-за Полевое смешивание раствора, важно ингредиенты раствора и смесь должна быть последовательной на протяжении всего проекта. Пока эта ответственность обычно возлагается на подрядчика по каменной кладке, руководителя строительства следует заметить, если процесс смешивания, кажется, протекает качественно мода. Если ингредиенты хранятся таким образом, что посторонние элементы становятся смешать с раствором, если процесс измерения кажется бессистемным с одной партия к следующей, или если консистенция раствора, кажется, меняется между партиями, руководитель строительства может предотвратить будущие проблемы, заметив эти проблемы и обсудив с масонством Подрядчик. Прораб не может уловить каждую проблему на одном дыхании. место работы, но может обратить внимание на лучшие практики качества и развивать привычка замечать, где в будущем могут возникнуть проблемы.

Типы минометов обычно относятся к типу M, S, N или O. Основное понимание из этих типов миномета полезно. Все количества смеси, указанные ниже, являются пропорции объема (в отличие от пропорций веса).

Раствор

типа M обладает самой высокой прочностью (среднее давление при сжатии 2500 фунтов на кв. прочность через 28 дней) и часто используется для конструкций ниже уровня земли, таких как в качестве фундаментов стен и ливневых сооружений. Он имеет типичный пропорции: 1 часть портландцемента, 1/4 части извести и 6 частей песок.

Миномет

типа S является следующим по прочности (среднее значение 1800 фунтов на квадратный дюйм). прочность на сжатие через 28 дней) и является универсальной высокой крепкий раствор. Это, как правило, самая высокая стоимость растворных смесей и имеет пропорции 1 часть портландцемента, 1/2 части извести и 4 1/2 части песок. В большинстве армированных каменных стен используется раствор типа S, а также указан для многих других целей.

Строительный раствор

типа N представляет собой раствор средней прочности (в среднем 750 фунтов на кв. дюйм). прочность на сжатие через 28 дней) и, как правило, используется для стены в районах с умеренным ветром. Удобоукладываемость миномета типа N вполне высокая из-за более высокой доли извести в смеси. Типичный микс количество составляет 1 часть портландцемента, 1 часть извести и 6 частей песка. Минометы типа N и типа M дешевле, чем минометы типа S.

Раствор

типа O представляет собой раствор с низкой прочностью (среднее давление при сжатии 350 фунтов на кв. дюйм). прочность через 28 дней) применяется только для ненесущих внутренних стен. Это является самым дешевым раствором с пропорциями смеси 1 часть портландцемента. Цемент, 2 части извести и 9 частей песка. Редко можно увидеть миномет типа О. указано, но разрешено использовать в соответствии с Международным зданием Кодекс 2006. Более детальное понимание свойств раствора может быть можно получить с помощью следующей бесплатной загрузки с сайта Portland Cement Ассоциация: http://www.cement.org/bookstore/profile.asp?store=&id=262

Растворы бывают мелкодисперсными (портландцемент, известь и песок) или крупнозернистыми цементный раствор (портландцемент, известь, песок и крупный заполнитель). Обычно Структурные чертежи определяют тип требуемого цементного раствора и свойства: прочность, максимальная крупность заполнителя и др. Поскольку каменная кладка Подрядчики часто используют смешанный в настоящее время раствор для затирки, потому что это проще, руководитель строительства должен убедиться, что существует четкое понимание требований к цементному раствору.

Метод цементирования может быть низкотемпературным или высокотемпературным. Заливка раствора с низким подъемом — это простой метод размещения раствора на высоте строительных лесов. (до возведения следующего подъема строительных лесов) или высоты привязной балки. Вертикальную арматуру, если требуется, часто помещают в сердечники после затирки и перемешивания, чтобы помочь консолидировать раствор. Барный круг для вертикальная арматура часто имеет диаметр не менее 30 стержней. Одна сложность при малой подъемной массе затирка предполагает снятие следующих рядов блоки бетонной кладки над дюбелями из арматуры, которые выступают после каждого затирочный подъемник.

С другой стороны,

Заливка с высоким подъемом позволяет каменщикам заливать раствором стена на весь этаж (до 24 футов) и более сложная. Размер необходимо оценить открытые вертикальные ячейки и очистить 3 x 4 дюйма следует использовать отверстия в нижней части подъемника цементного раствора. Высокий лифт метод цементации позволяет экономично использовать цементный насос и сводит к минимуму перехлесты в вертикальной арматуре, что повышает общую эффективность строительной площадки.

При любом способе затирки убедитесь, что затирка действительно заполняет пустоты в стенах, предназначенные для заполнения, — это область, которую часто упускают из виду на строительных площадках. Должен быть согласован метод заполнения пустот в стенах, обеспечивающий раствор доходит до самого дна. Инспектор по строительству следует осознавать вероятность неудачи в этой области и принимать меры чтобы убедиться, что процесс выполнен правильно.

Почему шарниры управления движением так важны?

Здания двигаются. Иногда движения связаны с температурой расширение и сжатие. Или, возможно, структурные нагрузки от ветер, снег или вибрация приводят к началу движения. Конечно, Осадка фундамента также перемещает здания. Из-за тенденции для кирпичной кладки легко трескается (низкая прочность на растяжение), движение необходимо учитывать контроль за правильным строительством каменной кладки стены.

Один из распространенных методов устранения трещин в кирпичной кладке заключается в повышении прочности стены на растяжение. Связующие балки использовать специальные формы CMU, которые позволяют размещать арматуру горизонтально и заполнены раствором. Стальной горизонтальный шарнир арматура также может быть использована на расстоянии от 8 до 24 дюймов по центру и уложена непосредственно в горизонтальном шве кладки. Различные стили Армирование горизонтальных швов можно найти по адресу: http://www.dur-o-wal.com/prod/index.html.

Контрольные швы используются для снятия растягивающих напряжений в кирпичной кладке и позволяют произойти движение. Обычно используется предварительно отформованная резиновая прокладка. вертикальные управляющие швы для передачи поперечной нагрузки (обычно ветровой нагрузки) через сустав, но при этом позволяя суставу двигаться горизонтально. Контрольные швы каменной кладки должны быть указаны в Контрактной документации. В следующей таблице приведены рекомендации по контрольному расстоянию между швами:

Расстояние между контрольными швами для конструкции из бетонных блоков
(Тип 1, агрегаты с регулируемой влажностью)
Усиление горизонтального шва, вертикальное расстояние

Максимальное расстояние для шарниров	Нет	24 дюйма	16 дюймов	8 дюймов
Максимальное соотношение ширины стеновой панели см к высоте: Ш/В	2	2,5	3	4
Макс. ширина стены, независимо от высоты	40′	45′	50′	60′

Для чего доступны общедоступные документы Дальнейшее изучение?

Это Министерство Армии США Полевое руководство по бетону и кладке отлично справляется со своей задачей. объясняя основы бетона и каменной кладки. Это 323 страницы рисунки, основные пояснения и инструкции по выполнению Работа. Если вы новичок в строительстве, уделите немного времени и просмотрите этот превосходный ресурс. Официальное название — Армия США. ФМ 5-428.

Еще одно замечательное вводное руководство по строительству, которое покрывает некоторые кладочные работы ВМС США Курс обучения строителей, том №1. Официальное название этой страницы 332 ресурс — Builder 3 и 2, Volume #1, NAVEDTRA 14043.

Министерство обороны США Проектирование строительных конструкций из каменной кладки для зданий — это в основном инженерная руководство по дизайну, но есть несколько отличных простых руководств по дизайну в приложение. Официальное название этого 169страница справочника UFC 3-310-05A, 1 марта 2005 г.

Министерство обороны США Холодноформованные несущие стальные системы и каменная кладка / стальной стержень Walls — это справочник по дизайну, в котором есть информация о кирпичная кладка стен. Официальное название этого 148-страничного справочника: UFC 3-310-07A, 19 июня 2006 г.

Секреты мастерства и практические правила для каменной кладки:

1. Поймите, что перемычки обычно предназначен только для того, чтобы нести треугольник стены над ними и замечать, если прилагаются нагрузки, превышающие грузоподъемность перемычки.
2. Убедитесь, что стальные перемычки, если нет оцинкованы или окрашены порошковой краской в ​​заводских условиях, должным образом загрунтованы и окрашены все поверхности перед установкой (поскольку перемычки не могут быть эффективно покрасил после установки).
3. Подумайте о временном креплении каменных стен как о несущей конструкции. инженер бы.
Стены
4. CMU могут иметь ширину, в 18 раз превышающую их толщину (т. е. 18 футов для 12-дюймового толстая стена) для несущих и наружных ненесущих стен или 36 их толщину для внутренних ненесущих стен. Эмпирический кирпичная конструкция IBC 2003, 2109.4.
Портландцемент
5. обычно продается в мешках по 94 фунта, поскольку один кубический фут портландцемента весит 94 фунта.
6. Убедитесь, что раствор не используется когда указан раствор.
7. Прежде чем начинать какие-либо работы, определите, где должны располагаться контрольные швы в кладке.

Основы каменной кладки — этот старый дом

Камень, кирпич, раствор и бетон — это материалы, которыми занимается каменщик. Самым основным из этих материалов является камень, который можно укладывать в качестве дорожек и стен без использования раствора. Кирпичи не сильно отставали от камня в истории строительства, когда люди поняли, что глину и песок можно смешивать и формировать штабелируемые блоки. Где-то в то время мы поняли, что раствор ускоряет и упрощает многослойное строительство.

Первые растворы были просто глиняные, затем известь и песок. Основным ингредиентом современного раствора является портландцемент, который также является активным компонентом бетона.

Поддержка каменной кладки

У всех кладочных материалов есть две общие черты: они тяжелые и жесткие, поэтому подвержены растрескиванию. Если поверхность, на которой размещена каменная конструкция, может двигаться, эта кладка в конечном итоге треснет. Вся кладка должна быть построена на устойчивом основании, либо грунт, который не был нарушен ранее, либо насыпь, которая была механически уплотнена.

В большинстве случаев фундаменты также должны располагаться ниже глубины промерзания, то есть максимально возможной глубины промерзания грунта зимой. Когда земля замерзает, вода в ней расширяется, превращаясь в лед, и это может генерировать достаточную силу, чтобы поднять или перевернуть здание, треснув твердый каменный материал.

Поверх этого стабильного грунта каменные стены строятся на фундаменте. В большинстве случаев фундаменты представляют собой бетонные конструкции, хотя также могут подойти подушки из утрамбованного гравия или щебня. Всегда шире стены, опоры распределяют вес каменной кладки на большую площадь, поэтому она не проваливается в землю неравномерно и не трескает стену. Ширина фундамента зависит от веса, который он выдержит, и несущей способности грунта, на котором он стоит. Глубина большинства фундаментов примерно вдвое меньше их ширины, что обеспечивает достаточную глубину для того, чтобы фундамент действовал как балка, поддерживая нагрузку.

Бетонные плиты, а также каменные или кирпичные дорожки также должны опираться на твердую почву, но не на бетонное основание, а на основание из щебня. Подобно основанию, щебень помогает распределить вес, скажем, автомобильного колеса на землю под ним. Камень также обеспечивает дренаж и более или менее ровную поверхность для кладки наверху. Это также позволяет бетону, камню или кирпичу над ним немного смещаться вбок. Вся кладка расширяется и сжимается при изменении температуры, и если ее остановить от перемещения, она треснет.

Что такое бетон?

Бетон, используемый для плит и фундаментов, представляет собой смесь гравия, песка и портландцемента. Портландцемент представляет собой смесь глины и известняка, обожженную при очень высокой температуре, а затем измельченную в мелкий порошок. Вода добавляется на месте.

Портландцемент и вода смешиваются и окружают песок и гравий. В то же время вода вступает в химическую реакцию с портландцементом, и весь раствор начинает затвердевать. Важно добавить только минимальное количество воды, необходимое для приготовления рабочей смеси — избыток воды ослабляет готовый бетон.

Бетону требуется около 28 дней для полного затвердевания, хотя обычно по нему можно ходить через 12-24 часа. В зависимости от назначения бетона в смесь могут быть включены добавки. Волокно снижает вероятность растрескивания. Пластификаторы позволяют добавлять меньше воды, но в результате получается бетон пригодной для обработки консистенции. Замедлители замедляют процесс затвердевания, что может быть полезно в жаркую погоду, когда бетон может схватываться слишком быстро, чтобы закончиться хорошо. И наоборот, ускорители ускоряют затвердевание бетона, что полезно в холодную погоду, когда бетон схватывается медленно.

Для больших объемов работ профессионалы заказывают бетон на бетонном заводе, который доставляется в грузовиках. Полностью загруженный автобетоносмеситель содержит около 10 кубических метров влажного бетона, около 20 тонн материала. Работы, требующие менее одного кубического метра бетона, обычно выполняются с использованием смесей в мешках.

Раствор представляет собой смесь портландцемента и песка и используется для засыпки кладочных блоков, таких как бетонные блоки, кирпич и камень. Традиционный раствор также включает известь, которая делает раствор более липким, поэтому он остается на концах каждого кирпича или блока при укладке. Минометы, использовавшиеся до конца 19 в.^-й -й век состояли только из извести и песка, из которых получился очень мягкий раствор. Это хорошо сочеталось с мягкими кирпичами того времени. В современных растворах используются другие добавки, кроме извести, для достижения хороших рабочих характеристик, и они продаются в нескольких составах, предназначенных для кладки кирпича, блоков или камня. Профессионалы обычно доставляют песок и раствор в мешках навалом, но, как и в случае с бетоном, смеси в мешках доступны для небольших работ.

Может ли домашний мастер заниматься каменной кладкой?

Большинство кладочных работ выполняют профессионалы. Большие работы требуют тяжелого оборудования, специализированных инструментов и навыков, отточенных годами. Тем не менее, есть еще ряд задач по кладке, которые попадают в рубку мастера-сделай сам. Проходы, например, могут быть проектом DIY. И есть ряд ремонтов каменной кладки, которые умелый человек с несколькими инструментами и правильными продуктами может сделать хорошо. Например, перенаправить вышедший из строя миномет может большинство людей. Точно так же ремонт бетона — это простая работа, а также восстановление поверхности изъеденной и изношенной плиты или тротуара. Сборные железобетонные блоки открывают большие возможности, такие как кострища и патио.

кирпичная кладка | Материалы, методы и история

кирпичная кладка

Смотреть все СМИ

Похожие темы:

рустикация краеугольный камень циклопическая кладка бутовая кладка квойн

Просмотреть весь связанный контент →

Резюме

Прочтите краткий обзор этой темы

каменная кладка , искусство и ремесло строительства и изготовления изделий из камня, глины, кирпича или бетонных блоков. Строительство из литого бетона, армированного или неармированного, часто также считается каменной кладкой.

Искусство каменной кладки зародилось, когда первобытный человек стремился дополнить свои ценные, но редкие естественные пещеры искусственными пещерами, сделанными из каменных груд. Круглые каменные хижины, частично врытые в землю, датируемые доисторическими временами, были найдены на островах Аран, Ирландия. К 4-му тысячелетию до нашей эры Египет разработал сложную технику каменной кладки, кульминацией которой стали самые экстравагантные из всех древних сооружений — пирамиды.

На выбор кладочных материалов всегда влияли преобладающие геологические образования и условия в данной местности. Египетские храмы, например, были построены из известняка, песчаника, алебастра, гранита, базальта и порфира, добытых на холмах вдоль реки Нил. Другой древний центр цивилизации, район Западной Азии между Тигром и Евфратом, не имел обнажений камня, но был богат залежами глины. В результате каменные сооружения Ассирийской и Персидской империй были построены из высушенных на солнце кирпичей, облицованных обожженными в печи, иногда глазурованными элементами.

Узнайте о великолепной инфраструктуре имперского Рима, особенно о римской кладке

Просмотреть все видео к этой статье

Камень и глина оставались основными материалами для кладки в Средние века и позже. Значительным событием в каменном строительстве в древние времена стало изобретение римлянами бетона. Хотя хорошо вытесанные блоки каменной кладки можно было возводить без использования раствора, римляне признавали ценность цемента, который они делали из пуццоланового туфа, вулканического пепла. Смешанный с водой, известью и каменными осколками цемент превратился в бетон. Стены из этого бетона, облицованные различными каменными или шамотными материалами, возводились экономичнее и быстрее, чем стены из каменных блоков.

Поскольку бетон давал больше свободы при формировании конструкций, он помог римлянам превратить арку в одну из основных строительных форм. До появления арки все строители из камня были затруднены из-за фундаментального недостатка прочности камня на растяжение, то есть его склонности ломаться под собственным весом, когда он опирался на широко расставленные опоры или стены. Египтяне покрывали храмы каменными плитами, но были вынуждены ставить опорные колонны близко друг к другу. Греки использовали деревянные балки крыши, покрытые тонким камнем; такие лучи были подвержены погоде и огню. Римская арка полностью избегала напряжения, удерживая всю кладку в сжатом состоянии, от замкового камня до опор. Камень при сжатии обладает большой прочностью, и римляне в большом количестве строили огромные арочные мосты и акведуки. Продлив свою арку в туннель, они изобрели бочкообразный свод, которым успешно покрывали такие здания, как храм Венеры в Риме. Несколько арок, пересекающихся на общем замковом камне, могли быть использованы для формирования купола, такого как у Пантеона в Риме. Два пересекающихся цилиндрических свода дали начало паховому своду, который использовался в некоторых великих римских общественных банях.

Римская арка претерпела значительные изменения в Средние века в результате эволюции стрельчатой ​​арки, которая обеспечивала прочный каркас, опирающийся на хорошо разнесенные опоры. Массивные, жесткие каменные конструкции римлян уступили место парящим сводам, поддерживаемым внешними контрфорсами (внешние распорки). Использование камней меньшего размера и толстых растворных швов создало эластичную, стройную структуру, которая максимально нагрузила кладку. Подшипник блока за блоком требовал использования раствора для распределения контактных напряжений.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

С появлением готических форм каменное строительство в историческом смысле решило проблему перекрытия пространства полностью за счет сжатия материала, единственной формулы дизайна, подходящей для камня. С появлением фермы в 16 веке, расцветом научного анализа конструкций в 17 веке и разработкой высокопрочных материалов (сталь и железобетон) в 19 веке.X веке значение каменной кладки как практического материала для перекрытия пространства уменьшилось. Своим возрождением он во многом обязан изобретению портландцемента, основного ингредиента бетона, который в 20 веке вернул модульной кладке ее по существу доримскую роль формирования вертикальных стеновых ограждений, перегородок и облицовки.

Каменная кладка начинается с добываемых материалов, таких как глина, песок, гравий и камень, обычно добываемых из открытых карьеров или карьеров. Наиболее широко используемые горные породы: гранит (магматические), известняки и песчаники (осадочные), мрамор (метаморфические). В дополнение к камням, глины различных типов перерабатываются в кирпичи и черепицу. Бетонные блоки изготавливаются из цемента, песка, заполнителя и воды.

Для обработки и обработки камня можно использовать самые разные инструменты. Они варьируются от таких ручных инструментов, как молотки, молотки, долота и долота, до машин, включая рамные и дисковые пилы, формовочные и наплавочные машины и токарные станки. Существуют также различные приспособления для перемещения камня на строительной площадке, начиная от легких ручных талей различных форм и заканчивая кранами с механическим приводом.

Многие архитекторы ценят кирпичную кладку за ее цвет, масштаб, текстуру, рисунок и внешний вид. В дополнение к своей эстетической привлекательности каменная кладка обладает рядом других желательных свойств, таких как ее способность контролировать звук, сопротивляться огню и изолировать от ежедневных колебаний температуры.

Начиная с жилищного строительства 20-го века, кирпичная кладка часто использовалась вместо конструкции с деревянными стойками. Полые стены, обладающие высокой устойчивостью к влаге, часто строились из двух вертикальных слоев каменной кладки, разделенных слоем изоляционного материала. Некоторые фундаменты были построены из бетонных блоков, и многие строительные нормы и правила требовали использования каменной кладки в противопожарных стенах.

Эта статья была недавно пересмотрена и обновлена ​​Робертом Льюисом.

Кирпичная кладка стен | бартлби

Что такое кирпичная стена?

Кирпичные стены различных видов используются в строительстве зданий. Кирпичные стены являются наиболее прочной частью любого строения или здания. Он отделяет строение от внешнего мира. В каменной кладке обычно используются строительный камень, кирпич, литой камень, стеклянный блок и бетонный блок. Кирпичная кладка – это тип конструкции, обладающий самой высокой прочностью.

CC BY-SA 4.0 | Изображение предоставлено: https://commons.wikimedia.org | Беко

Каменная кладка

Каменная кладка — это термин, используемый для описания конструкции, в которой раствор используется в качестве связующего материала между определенными камнями, мрамором, кирпичом, бетонными блоками, гранитом, плиткой и т. д. Строительный раствор представляет собой смесь песка и вяжущего вещества. В качестве вяжущего вещества можно использовать цемент, известь, грязь или любое другое вещество. При использовании между сырцовыми кирпичами раствор содержит мягкую грязь, пек, глину и асфальт. Испытание на водопоглощение проводится для проверки долговечности кирпича, используемого для защиты от атмосферных воздействий.

Все каменные стены являются либо несущими, либо ненесущими стенами; несущие стены являются частью конструкции над зданием; Ненесущая стена — это просто стена, разделяющая разные помещения здания. Кладочный раствор типа Н используется для ненесущих стен, а также для тех стен, которые не требуют большой прочности.

Прямоугольный блок стандартного размера, используемый в строительстве, известен как бетонная кладка. Из-за большого разнообразия внешнего вида бетонная кладка является наиболее универсальным доступным строительным материалом. Бетонные блоки, используемые в кладке, изготавливаются необходимого размера и формы. Бетонные блоки могут быть сплошными или пустотелыми.

Стены

Стены – это конструкции, которые окружают пространство, поддерживают полы и крыши или делят площадь здания на необходимое количество комнат. Для создания стен можно использовать любой подходящий материал, например, кирпич, камни, дерево, бетон, алюминий, сталь. Они необходимы для уединения осужденных и их защиты от окружающей среды.

Функции стен

• Для ограждения части конструкции.
• Для поддержки полов и крыши здания.
• Чтобы разделить площадь здания на необходимое количество комнат.
• Для защиты заключенных от сильного ветра.
• Чтобы обеспечить сокамерникам уединение.

Типы каменных стен

Разновидности каменных стеновых систем классифицируются на основе составляющих элементов, используемых для каменных стеновых систем, и их назначения.

• Система несущих стен
• Система армированных стен
• Пустотелые стены
• Композитные каменные стены
• после натяжения каменных стен
• Сплошной кладбин
• Легкие бетонные блок. термины, используемые в каменной стене
  • Перемычка — Перемычка представляет собой цельный кирпич или камень, установленный перпендикулярно поверхности стены. В случае модульных кирпичей передний кирпич будет иметь лицевую сторону 10 см × 10 см на лицевой стороне стены. Коллектор упоминается как «сквозной камень» в каменной кладке.
  • Носилки — Носилки представляют собой целый кирпич или камень, уложенный параллельно лицевой стороне стены. В случае модульных кирпичей кирпич, уложенный в виде подрамника, будет показывать свою лицевую сторону размером 10 см х 20 см на лицевой стороне стены.
  • Верхний ряд — Верхний ряд относится к ряду кирпичной конструкции, которая показывает только верхние части на лицевой стороне стены.
  • Ряд носилок — Ряд носилок относится к ряду кирпичной кладки, который имеет носилки только на лицевой стороне стены.
  • Ряд — Ряд горизонтальных слоев кирпичей или камней. В случае модульной кирпичной кладки толщина ряда равна 10 см плюс толщина растворного шва.
  • Связка — Связка относится к укладке кирпичей или камней в чередующихся рядах стены для устранения непрерывных вертикальных швов и соединения отдельных элементов вместе.
  • Кровать — Это нижняя или нижняя поверхность кирпичей или камней в каждом ряду.
  • Лицевая сторона — Относится к открытой поверхности стены.
  • Облицовка — Материал, используемый для облицовки стен, называется облицовкой.
  • Задняя часть — Внутренняя часть стены, которая не подвергается воздействию окружающей среды.
  • Основа — Основа — это материал, который используется для создания задней части стены.
  • Сердцевина — Сердцевина — это внутренняя часть стены между лицевой и задней стенками.
  • Стык — Стык — это место, где встречаются два кирпича или камня. Для швов можно использовать цементный или известковый раствор. Постельные швы — это швы, которые проходят параллельно кирпичному или каменному ложу. В результате швы постельного белья представляют собой горизонтальные растворные швы, на которых возводятся блоки кладки. Кладочные блоки изготавливаются из очень легкого бетона, природного камня, силиката кальция и обожженной глины.
  • Quoin- Quoin — это внешний угол или угол стены. Заголовок quoin представляет собой кирпич или камень, установленный на углу стены в качестве заголовка.
  • Скатывание назад- Процедура установки ступенчатого упора на незавершенный конец стены.
  • Бат- Это длина кирпича, разрезанного по ширине. В результате летучая мышь короче целого кирпича. Полубат — это когда длина биты равна половине длины кирпича. Под трехчетвертным битом понимается бита, длина которой равна трем четвертям длины кирпича. Скошенная летучая мышь — это та, у которой ширина летучей мыши скошена.
  • Доводчик – Это часть кирпича, отрезанная таким образом, что одна длинная грань остается неразрезанной.
  • Лягушка- Это впадина, образованная на верхней поверхности кирпича для создания шпонки для раствора, которая предотвращает смещение кирпича наверху.
  • Цоколь- Горизонтальный выступ из камня или кирпича дается по верху стены над уровнем земли. Он защищает конструкцию от осадков и других погодных воздействий, поднимая уровень первого этажа над естественным уровнем земли.
  • Подоконник- Нижняя поверхность дверного или оконного проема называется подоконником.
  • Косяки — Косяки — это вертикальные стороны двери, окна или камина.
  • Перемычка- Это горизонтальный каменный, кирпичный, деревянный, стальной или железобетонный элемент, используемый для поддержки каменной кладки или груза над дверным или оконным проемом.
  • Арка- Кладка или нагрузка над проемом поддерживается механическим расположением клиновидных каменных или кирпичных блоков, организованных в виде кривой.
  • Парапет- Невысокая стена, построенная вокруг внешней границы плоской крыши для защиты пользователей террасы. В случае скатных крыш сооружают парапет, чтобы скрыть желоб у карниза.

  Типы связей

  • Английская облигация
  • Фламандская облигация
  • Заголовок
  • Растяжение Бонд
  • Лица Бонга
  • Стена сада
  • Raking Bond
  • Стена Свала
  • Rake Bond
  • Liter Bond
  700370038
  • Зигзагообразная связка
  CC BY 2. 0 | Изображение предоставлено: https://commons.wikimedia.org | Дефекты Diamondmountain

  в кирпичной кладке

  • атака сульфата
  • Кристаллизация солей из кирпича
  • Коррозия встроенного железа или стальной светильники
  • Усаживание на

  Solid Masshra. представляют собой полнотелую кладку и облицовочный кирпич. Полнотелая кладка была довольно распространена до середины 19 века.00-х годов и считается старым добрым строительством из кирпича. В этом типе конструкции используются различные слои кирпича с закладными кирпичами, чтобы скрепить их вместе. В случае облицовки кирпичом структурная поддержка исходит из стали, бетона или дерева, которые образуют опорную стену, а с эстетической точки зрения кирпич находится снаружи.

  Контекст и приложения

  Эта тема важна для профессионального экзамена для студентов и аспирантов.

  • Бакалавр технологии в области гражданского строительства
  • Магистр технологии в области гражданского строительства

  Практические задачи

  Q1) Какое из следующих утверждений относительно кирпичной кладки верно?

  1. Кирпичная кладка является очень долговечным видом строительства.
  2. Изготавливается путем методичной укладки кирпичей в раствор для создания прочной массы, способной выдерживать прилагаемые нагрузки.
  3. И a, и b верны.
  4. Ничего из вышеперечисленного

  Ответ- c

  Пояснение: Кирпичная кладка – очень долговечное здание. Он строится путем систематической укладки кирпичей в раствор для создания прочной массы, способной выдерживать прилагаемые нагрузки.

  Q2) Что такое завершение стены таким образом, что каждый альтернативный ряд в конце проекта называется?

  1. Нахлест
  2. Лягушка
  3. Зубья
  4. Задняя часть

  Ответ-c

  Объяснение: Зубчатые зацепления используются для обеспечения надлежащего соединения при последующем расширении стен по горизонтали. Откат — окончание стены в ступенчатой ​​форме.

  Q3) Как называется горизонтальный слой кирпичей?

  1. Деформационные швы
  2. Ряд
  3. Облицовка
  4. Кровать

  Ответ- b

  Пояснение: Горизонтальный слой кирпичей известен как ряд.

  Q4) Как называется часть стены между облицовкой и подкладкой?

  1. Неармированный
  2. Сердцевина
  3. Коллектор
  4. Носилки

  Q5 ) Сколько существует видов кирпичной кладки?

  1. 4
  2. 2
  3. 5
  4. 6

  Ответ- а

  Объяснение: В целом существует четыре типа кирпичной кладки: кирпичная кладка на глине, кирпичная кладка на цементном или известковом растворе — I класс и III класс.

  • Строительство зданий
  • Железобетонная стена
  • Строительство каменных стен

  У нас есть пошаговые решения для миллионов задач из учебников, эксперты в любой области готовы 24/7, когда вы в тупике, и более.

  Ознакомьтесь с образцом решения вопросов и ответов для гражданского строительства здесь!

  *Время ответа зависит от темы и сложности вопроса. Среднее время отклика составляет 34 минуты для платных подписчиков и может быть больше для рекламных предложений.

  Кирпичные стеновые системы | WBDG

  Введение

  На этой странице

  • Введение
  • Описание
  • Основы
  • приложений
  • Детали
  • Возникающие проблемы
  • Соответствующие нормы и стандарты
  • Дополнительные ресурсы

  Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания. Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

  Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

  Описание

  Кирпичная кладка обычно строится (укладывается) на месте с использованием готовых блоков кладки и раствора, замешанного на месте. Элементы укладываются в раствор на разную высоту, при этом прочность конструкции достигается во время отверждения раствора. Каменная кладка может образовывать структурные элементы (обычно несущие стены, колонны или пилястры) и/или готовую систему облицовки.

  Кирпичные блоки

  Обычно используются несколько различных типов каменных блоков. Обычные типы блоков каменной кладки включают блоки из глины и бетона, которые могут быть сплошными или пустотелыми, глазурованными или неглазурованными. Другие типы блоков каменной кладки включают блоки из литого камня и силиката кальция.

  Глиняные блоки

  Блоки из глиняного кирпича обычно используются в кирпичной кладке. В зависимости от используемой глины и способа формирования блоков при изготовлении, глиняные блоки имеют различные цвета, размеры и текстуры. Другие типы блоков включают блоки из глазурованного кирпича (глиняного и бетонного), бетонный кирпич, кирпич из силиката кальция и пустотелую глиняную плитку (обычно используемую в старых каменных зданиях).

  Блоки глиняной кладки обычно формируются из мягкой глины, экструдированной в требуемую форму на заводе-изготовителе. На внешней поверхности кирпича может быть выполнено несколько различных видов отделки, таких как проволочная резка или шлифовка, в зависимости от метода, используемого для придания кирпичу желаемой формы. Затем кирпичные блоки нагревают в печи (обжигают) до температуры от 1100 до 1200 градусов по Фаренгейту, чтобы создать структурные свойства блоков.

  Блоки могут быть полыми (сердцевины занимают более 25% блока) или сплошными. Блоки, отнесенные к категории твердых, обычно содержат сердечники для обращения и обеспечения более равномерного зажигания. Для большинства наружных стен используются блоки, относящиеся к категории сплошных.

  Стандартом для блоков из глиняной кладки является ASTM C216 (Стандартные технические условия для облицовочного кирпича (полные блоки из глины или сланца). В этом стандарте и в строительных спецификациях блоки из глины классифицируются по сортам (NW, MW или SW) и тип (FBA, FBS и FBX).Класс кладки зависит от требуемой долговечности блоков.Как правило, класс SW (тяжелое атмосферное воздействие) рекомендуется в большинстве районов США.Эти блоки гораздо более устойчивы к циклическому замораживанию-оттаиванию Установки MW (умеренное атмосферное воздействие) следует использовать только в тех областях, где не ожидаются циклы замерзания Устройства NW (незначительное атмосферное воздействие) следует использовать только во внутренних условиях, когда воздух в помещении кондиционируется и нет воздействия влаги.

  Тип устройства зависит от требуемых допусков на размеры. Обычно указывается тип FBS, если не требуются необычно жесткие допуски. Если требуются жесткие допуски, следует указать тип FBX. Блоки типа FBA обычно используются для создания деревенского вида с высокой точностью размеров.

  Элементы кладки из глазурованной глины должны соответствовать требованиям ASTM C126 (Стандартные технические условия для облицовочной плитки из глазурованной керамической конструкционной глины, облицовочного кирпича и полнотелых блоков кладки).

  Бетонные блоки (БК)

  Бетонные блоки (БК) изготавливаются из смеси портландцемента и заполнителей в контролируемых условиях. Устройства могут иметь различные размеры, но обычно имеют лицевые размеры 8 дюймов в высоту и 16 дюймов в ширину (номинал). Бетонные блоки обычно изготавливаются в форме желаемой формы, а затем отверждаются под давлением на заводе-изготовителе. Блоки часто используются, когда кладка должна сформировать несущую стену или внутреннюю перегородку между помещениями внутри здания. Бетонные блоки могут быть изготовлены разных размеров и с различной фактурой лицевой стороны.

  Блоки бетонной кладки должны соответствовать требованиям ASTM C90. Устройства классифицируются по весу (легкие, нормальные и тяжелые). Структурные блоки кирпичной кладки бывают нормальными или тяжеловесными. Легкие блоки используются в ненесущих условиях или в качестве облицовки.

  Так как эти блоки обычно больше, чем блоки из кирпича, время строительства, необходимое для укладки блоков, как правило, меньше, чем для кирпича. Блоки могут быть цельными или полыми (две или три жилы) и могут иметь сплошные или фланцевые концы. Сердечники обеспечивают непрерывные вертикальные пустоты, которые часто армируются. Стальные стержни помещаются в стержни, а цементный раствор устанавливается вокруг стержней. Таким образом, стена действует подобно железобетонному элементу.

  Раствор

  Раствор обычно состоит из цемента, извести и песка, хотя известковые растворы также могут быть составлены без использования цемента. Компоненты и пропорции строительных растворов варьируются в зависимости от желаемых свойств раствора. Растворы, состоящие из портландцемента и извести, а также песка, являются наиболее распространенными. Предварительно смешанные растворы должны быть тщательно проверены, чтобы определить фактические компоненты смеси.

  Существуют различные типы растворов в зависимости от требуемой прочности. Растворы для нового строительства обычно относятся к типам N, S или M. Для ремонта существующих зданий могут потребоваться некоторые другие типы, такие как тип O, или даже более мягкие растворы, чтобы воспроизвести свойства исходного раствора. Наиболее распространенные типы каменной кладки и области применения в новом строительстве:

  • Тип N — используется в обычных каменных стенах выше уровня земли. Это наиболее распространенный раствор для кладки, используемый в неструктурных применениях в новом строительстве. Обладает хорошими связующими свойствами и хорошей устойчивостью к проникновению воды.
  • Тип S — обычно используется в строительной кладке. Имеет более высокую долю цемента и впоследствии может иметь повышенную усадку раствора.
  • Тип M — обычно используется только в приложениях ниже уровня земли.

  Пропорции раствора и требования к смешиванию изложены в ASTM C270 и в соответствующих технических примечаниях, опубликованных Американским институтом кирпича (Brick Institute of America). Как правило, строительные растворы смешивают на месте с водой, чтобы получить влажную жидкую смесь с достаточным количеством воды для удобоукладываемости. Раствор периодически подвергается повторному отпуску (в смесь добавляется дополнительная вода) для поддержания удобоукладываемости. Через два часа сцепление свежего неиспользованного раствора с новыми элементами значительно снижается. Поэтому раствор, не использованный в течение двух часов, следует выбросить.

  Основы

  Установка

  Кирпичная кладка должна быть установлена ​​на прочном жестком основании. Обычно это бетонный фундамент, конструкционная сталь или система бетонных балок. Большинство строительных норм и правил не позволяют поддерживать вес кирпичной кладки на деревянном каркасе из-за потери прочности деревянного элемента под воздействием влаги. Опорная система должна быть рассчитана на небольшие прогибы (обычно 1/600 пролета), чтобы избежать растрескивания кладки.

  Элементы кладки укладываются на раствор. Горизонтальные стыки между блоками называются стыковыми соединениями, а вертикальные стыки называются головными стыками. Кладка из глиняного кирпича должна иметь сплошные (полноценные) швы оголовка и постели. В бетонной кладке элементы обычно укладывают на раствор только на лицевые оболочки (подложка лицевых стенок). Это связано с размером сердечников и сложностью установки строительного раствора в перемычках между сердечниками без возможности заполнения сердечников значительным количеством строительного раствора. Полная засыпка блоков бетонной кладки обычно выполняется только в том случае, если часть ячеек будет заполнена раствором. Там, где выполняется заливка раствором, необходимо следить, чтобы раствор не попадал в ячейки, так как это приведет к образованию слабой плоскости в растворе.

  Coursing

  Блоки каменной кладки также могут быть разных размеров и форм для удовлетворения конкретных потребностей проекта. Блоки также могут быть ориентированы по-разному для создания различных эстетических эффектов. Распространенные схемы беговых тренировок следующие:

  • Носилки — юниты ориентированы горизонтально с открытым лицом (наиболее часто)
  • Коллекторы — блоки ориентированы перпендикулярно поверхности стены с открытым концом (могут быть истинными или ложными коллекторами)
  • Солдаты — юниты ориентированы вертикально с открытым лицом
  • Уключина — блоки ориентированы перпендикулярно поверхности стены с открытым концом и поверхностью (часто используются на подоконниках и на вершинах стен)

  Расширение и усадка блоков

  После изготовления блоки из глиняной кладки расширяются под воздействием влаги. Это объемное изменение блока приводит к необратимому аккумулированному росту стеновой системы. Бетонные блоки обычно дают усадку после изготовления. Эти движения, если они не учтены в конструкции элементов кладки, могут вызвать растрескивание, выкрашивание и смещения в кладке. По этой причине в строительстве из глиняной кладки необходимы компенсационные швы, особенно в местах, подверженных воздействию внешней среды, где блоки могут намокнуть. Компенсационные швы обычно требуются в углах, смещениях и других изменениях плоскости стены; изменения в конструкции стены; и на обычных расстояниях (обычно от 20 до 30 футов по центру максимум, в зависимости от единиц измерения). Рекомендации по проектированию/размещению компенсационных швов приведены в Техническом примечании 18A Ассоциации кирпичной промышленности (BIA).

  Стены из бетонной кладки обычно армируют швами для предотвращения усадки. В зависимости от размера и шага арматуры расстояние между контрольными швами будет варьироваться. Тем не менее, контрольные швы необходимы во всех стенах из бетонной кладки. Рекомендации по размещению контрольных швов приведены в Tek Note 10-A Национальной ассоциации бетонщиков (NCMA).

  Как глиняная, так и бетонная кладка также подвергаются циклическим тепловым движениям. Эти материалы расширяются при высоких температурах и сжимаются при низких температурах. Подвижные суставы также должны приспосабливаться к этим движениям.

  Стеновые системы

  Кирпичные стены могут быть нескольких типов:

  • Шпон (стеновая система обеспечивает облицовку и сопротивляется только передаче ветровой нагрузки на опорную конструкцию)
  • Несущая/несущая стена (может быть облицовкой, но также обеспечивает несущую систему)

  Следует предвидеть проникновение воды через наружные каменные элементы, подвергающиеся воздействию дождя. Вода обычно протекает через перегородки между раствором и агрегатами. Это может быть связано с расслоением, пустотами и трещинами. Также может происходить проникновение воды, хотя обычно в меньшей степени, из-за впитывания через элементы и раствор. В наружной каменной кладке должны быть предусмотрены системы для предотвращения проникновения воды в стеновую систему.

  Каменная облицовка

  Каменная облицовка состоит из наружного слоя кирпичной кладки, который образует только облицовочный материал. Необходима боковая поддержка кладочного шпона. Обычно это обеспечивается внутренней стеной. Общие внутренние стены (опорные стены) представляют собой холодногнутые стальные каркасные стены с водонепроницаемой обшивкой и бетонной кладкой.

  Критические компоненты каменной фанеры, подвергающиеся воздействию влаги, включают:

  • Дренажная полость за шпоном
  • Система накладок у основания шпона
  • Уплотнители для полости оконных проемов (оконные, дверные, жалюзийные рамы и т.п.)
  • Система боковых креплений для крепления шпона к несущей конструкции
  • Вертикальная опорная система для поддержки веса шпона
  • Приспособления для расширения/уменьшения стеновой системы

  Фанерные стены спроектированы как «дренажные стены» в отношении их сопротивления проникновению воды. Воздушное пространство/дренажная полость должна быть установлена ​​за облицовкой каменной кладки, чтобы позволить воде, проникшей в кладку, стекать вниз к основанию стены, откуда она может быть направлена ​​наружу. Эта дренажная полость должна оставаться открытой, чтобы вода могла свободно стекать. Там, где существуют ограничения в полости, рекомендуются оклады для сбора воды и отвода ее наружу. Это требуется в отверстиях в кирпичной кладке, таких как окна, опоры и т. д. В основании дренажной полости должна быть установлена ​​система гидроизоляции, состоящая из трехстороннего поддона, обычно образованного металлическими и/или мембранными материалами, собирать воду, проникающую в дренажную полость, и направлять ее наружу через стоки или водостоки. Эти оклады должны быть спроектированы так, чтобы быть водонепроницаемыми, особенно в углах, нахлестах и ​​на концах каменной кладки. Торцевые дамбы необходимы на концах, чтобы предотвратить боковое стекание воды с гидроизоляции в соседнюю конструкцию. Обычными материалами для наплавки являются нержавеющая сталь, медь и медь со свинцовым покрытием. Эти металлические накладки долговечны, могут быть герметизированы и включают в себя припаянные углы и торцевые перемычки. Мембранные материалы, такие как прорезиненный битум и EPDM, также могут использоваться в сочетании с металлическими отливами для герметизации верхней части металлического отлива к опорной конструкции.

  Крайне важно, чтобы на внутренней стороне дренажной полости (на поверхности подпорки) имелась влагозащита для предотвращения проникновения воды в опорную конструкцию. Рекомендуемая ширина полости за каменной кладкой составляет минимум 2 дюйма.

  В летние месяцы воздушное пространство за кирпичной облицовкой обычно содержит горячий и влажный воздух по сравнению с внутренним помещением. Этот воздух может достигать относительно высокого давления пара по сравнению с внутренним пространством. В зимние месяцы это воздушное пространство может быть заполнено относительно холодным воздухом по отношению к интерьеру. Особенно это актуально для северного климата. Если этот воздух контактирует с внутренней частью оконных рам или внутренней отделки, может образоваться конденсат. По этой причине, как правило, рекомендуются уплотнители полостей на окнах, дверях и других проемах, чтобы предотвратить попадание воздуха из полости (и влаги) в дверные/оконные рамы.

  Вертикальная опора для каменной кладки обычно предусмотрена на каждой линии пола. Для облицовки кирпичной кладкой на каждой из вертикальных опор должны быть предусмотрены условия для вертикального расширения кладки. Это достигается за счет пропуска раствора между верхним слоем кладки и нижней стороной опоры. Этот шов должен быть спроектирован с учетом вертикального расширения кладки, а также структурных прогибов опоры. В бетонных конструкциях также следует учитывать ползучесть бетонного каркаса.

  Металлические стяжки необходимы для бокового крепления облицовки к опорной стене. Обычно они расположены на расстоянии 16 дюймов от центра в каждом направлении.

  Несущие стены из каменной кладки

  Несущие стены из каменной кладки обычно возводятся из бетонной кладки. Бетонную кладку можно армировать как по вертикали, так и по горизонтали для достижения требуемой прочности на изгиб. Вертикальная арматура, устанавливаемая в ячейках бетонной кладки, обычно заливается сплошным раствором. Горизонтальная арматура обычно устанавливается с использованием сварных проволок заводского изготовления, которые заделываются в стыки станины. Хотя эта горизонтальная арматура повышает прочность кладки, особенно для горизонтальных пролетов, она также служит для предотвращения растрескивания при усадке.

  Если в качестве наружных стен используются несущие каменные стены, обычно рекомендуется второй ряд каменной кладки. В этой конструкции кирпичная кладка может быть построена как составная стена (оба выступа действуют как единое целое, чтобы противостоять нагрузкам) или как некомпозитная стена (отдельные выступы действуют независимо, чтобы выдерживать нагрузки). Поскольку ожидается проникновение воды через наружную стенку каменной кладки, обычно не рекомендуется полагаться на одну вертикальную стенку каменной кладки в качестве системы наружных стен. Если должны быть установлены одинарные наружные стены, на внешней поверхности должен быть предусмотрен барьер, такой как наносимое жидкостью, воздухопроницаемое каменное покрытие или внешняя облицовка (EIFS, металлические панели, штукатурка и т.п.), чтобы предотвратить проникновение воды в помещение. каменная кладка. Добавки могут использоваться при изготовлении блоков бетонной кладки для уменьшения проникновения воды из-за впитывания в сами блоки. Тем не менее, смесь также должна быть смешана с раствором для достижения надлежащего сцепления. Эти системы могут эффективно уменьшать проникновение воды в каменную кладку; однако не следует полагаться на них для предотвращения проникновения воды.

  Тепловые характеристики

  Кирпичная кладка обычно представляет собой большую тепловую массу, которая может нагреваться и охлаждаться под воздействием солнца и внешних температур. Каменная кладка, подвергающаяся воздействию солнечного света, может нагреваться до температуры, значительно превышающей 100 градусов по Фаренгейту. Кирпичная кладка поглощает тепло и отдает его окружающим компонентам стеновой системы. При низких температурах кирпичная кладка будет прохладной, особенно в затененных местах. При проектировании тепловые характеристики каменной кладки обычно основаны в первую очередь на изоляции, размещенной в полости стены или внутри опорной стены. Обычно считается, что каменная кладка обеспечивает небольшую изоляционную ценность.

  Пожарная безопасность

  Кирпичная кладка обеспечивает значительное повышение пожарной безопасности стен зданий. Бетонная кладка обычно используется для строительства брандмауэра. Огнестойкие характеристики основаны на толщине кладки.

  Акустика

  Из-за своей массы каменные стеновые системы обеспечивают лучшую звукоизоляцию, чем более легкие стеновые системы, такие как металлические панели. Для улучшения акустических характеристик бетонную кладку обычно заполняют изоляцией, чтобы устранить пустоты в ядрах.

  Техническое обслуживание

  При правильной конструкции каменные стеновые системы требуют относительно небольшого обслуживания по сравнению с другими стеновыми системами. Срок службы кладки может составлять 100 лет и более, в зависимости от детализации и ухода. Наиболее частым обслуживанием является регулярная замена герметика в деформационных швах, по периметру проемов (окна, двери и т.д.) и на сквозных примыканиях стен. Срок замены герметика зависит от используемого герметика, но обычно составляет от 7 до 20 лет.

  Замена швов в наружной кладке обычно требуется через 20-30 лет после укладки, в зависимости от типа и качества первоначальной укладки кладки.

  Области применения

  См. Приложения для конкретных климатических условий по проектированию ограждений зданий.

  Сведения

  Следующие сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF™ (Design Web Format™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от названия чертежа.

  Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

  Клэй-кирпичный кирпичный кирпич внутренний угол PDF

  Клэй-кирпичный кирпичный кирпич на наружный угол PDF

  Клэй-кирпичный кирпич через вал PDF . -напряженная кладка. Он заключается в строительстве стены из бетонной кладки с кабелями внутри ячеек, аналогично элементу из предварительно напряженного бетона. После возведения стены тросы натягиваются и крепятся к кладке. Это может значительно повысить устойчивость каменной стены к нагрузкам на изгиб и изгиб.

  Необходимость сделать ограждающие конструкции зданий взрывостойкими заставила рассмотреть варианты конструкции фасада из армированной кладки с учетом водонепроницаемости и тепловых характеристик.

  Соответствующие нормы и стандарты

  • Американский институт бетона ACI 530— Строительные нормы и правила для каменных конструкций и спецификации для каменных конструкций
  • Американское общество инженеров-строителей ASCE-7 Минимальные расчетные нагрузки для зданий и других сооружений
  • Технические примечания Американского института кирпича по кирпичному строительству
  • Национальная ассоциация бетонщиков — NCMA «Tek» Примечания
  • Американский национальный институт стандартов (ANSI)
  • ASTM Международный

  Дополнительные ресурсы

  WBDG

  Цели проектирования

  Функциональность/эксплуатация — обеспечение надлежащей интеграции продуктов/систем

  Продукты и системы

  См. соответствующие разделы в соответствующих спецификациях руководств: Спецификации Unified Facility Guide (UFGS), VA Guide Specifications UFGS), ПРОЕКТ Федерального руководства по спецификациям зеленого строительства, MasterSpec®

  Публикации

  Организации

  • Ассоциация кирпичной промышленности (BIA)
  • Национальная ассоциация бетонщиков (NCMA)
  • Институт масонства Америки (MIA)
  • Международный институт масонства (IMI)
  • Консультативный совет по масонству (MAC)
  • Ассоциация каменщиков Америки (MCAA)
  • Совет по исследованию масонства (CMR)
  • Масонское общество (TMS)

  СЛОВАРЬ ТЕРМИНОВ ПО БЕТОННОЙ КЛАДКЕ

  Блок «А»: Пустотелая кладка с одним концом, закрытым поперечной стенкой, и противоположным концом, открытым или не имеющим торцевой поперечной стенки. (См. «Блок с открытым концом».)

  Поглощение: Разница в количестве воды, содержащейся в блоке бетонной кладки, между насыщенным и сухим состоянием, выраженная в весе воды на кубический фут бетона. [4]

  Ускоритель: Жидкая или порошкообразная добавка, добавляемая в цементную пасту для ускорения гидратации и ускорения набора прочности. Примером ускорительного материала является нитрит кальция.

  Клейкий анкер : Анкерное устройство, которое помещается в предварительно просверленное отверстие и закрепляется с помощью химического состава.

  Добавка: Вещество, отличное от воды, заполнителей и вяжущих материалов, добавляемых к бетону, строительному раствору или цементному раствору для улучшения одного или нескольких химических или физических свойств. [3]

  Заполнитель: Инертный гранулированный или порошкообразный материал, такой как природный песок, искусственный песок, гравий, щебень, шлак, мелочь и легкие заполнители, которые при соединении цементной матрицей образуют бетон, цементный раствор или раствор . [3]

  Воздухововлекающие: Способность материала или процесса образовывать систему равномерно распределенных микроскопических пузырьков воздуха в цементной пасте для повышения обрабатываемости или долговечности конечного продукта. Некоторые примеси действуют как воздухововлекающие агенты.

  Анкер: Металлический стержень, стяжка, болт или лента, используемые для крепления кирпичной кладки к другим элементам. Можно отливать, приклеивать, расширять или закреплять в кирпичной кладке. [1]

  Уголок: Профиль из конструкционной стали с двумя полками, соединенными в 90 градусов друг к другу. Используется в качестве перемычки для поддержки каменной кладки над проемами, такими как двери или окна, вместо каменной арки или усиленной каменной перемычки. Также используется в качестве полки для вертикальной поддержки каменной кладки. Иногда его называют разгрузочным углом.

  Арка: Вертикально изогнутый сжимаемый конструктивный элемент, перекрывающий отверстия или углубления. Также может быть построена плоской с использованием специальных форм каменной кладки или специально размещенных элементов.

  Площадь поперечного сечения брутто: Площадь, очерченная внешними размерами кладки в рассматриваемой плоскости. Сюда входит общая площадь сечения, перпендикулярного направлению нагрузки, включая области внутри ячеек и пустот. [1]

  Площадь в чистом поперечном сечении: Площадь элементов кладки, цементного раствора и раствора, пересекаемых рассматриваемой плоскостью, исходя из внешних размеров и без учета площади всех пустот, таких как незалитые ядра, открытые пространства или любые другие участки, лишенные каменной кладки. [1]

  Осевая нагрузка: Нагрузка, воздействующая на стену или другой конструктивный элемент и действующая параллельно оси элемента. Осевые нагрузки обычно действуют в вертикальном направлении, но могут быть и в другом направлении в зависимости от типа и ориентации элемента.

  Основа: Стена или поверхность, к которой крепится шпон. Материалом основы может быть бетон, каменная кладка, стальной каркас или деревянный каркас. [1]

  Балка: Конструктивный элемент, обычно горизонтальный, предназначенный в первую очередь для сопротивления изгибу.

  Полированный блок: (см. «Шлифованный лицевой блок»)

  Площадь основания: Площадь поверхности каменной кладки, контактирующей с раствором в плоскости растворного шва.

  Цемент из доменного шлака: Цемент с добавлением доменного шлака.

  Цемент с добавками: Портландцемент или портландцемент с воздухововлекающими добавками в сочетании с такими материалами, как доменный шлак или пуццолан, которые обычно представляют собой летучую золу. Может использоваться в качестве альтернативы портландцементу в строительных растворах.

  Блок: Сплошной или пустотелый блок, крупнее блоков размером с кирпич. (См. также «Бетонный блок, бетонная кладка, каменная кладка»)

  Станок для производства блоков: Оборудование, используемое для формования, уплотнения и уплотнения форм при производстве бетонных кладочных блоков.

  Связка: (1) Расположение блоков для обеспечения прочности, стабильности или уникального визуального эффекта, создаваемого укладкой блоков по заданной схеме. См. ссылку 6 для иллюстраций и описаний распространенных моделей скрепления кирпичной кладки. (2) Физический клей или механическое соединение между элементами кладки, раствором, цементным раствором и арматурой. (3) Для соединения витых или каменных блоков.

  Связующая балка: (1) Залитый раствором ряд или ряды каменных блоков, армированные продольными стержнями и предназначенные для восприятия продольных изгибающих и растягивающих усилий, которые могут возникать в каменной стене. (2) Горизонтальный залитый раствором элемент в кирпичной кладке, в который встроена арматура.

  Блок соединительных балок: Полый элемент с вдавленными стенками или с «выбивными» стенками (которые удаляются перед укладкой) для размещения горизонтальной арматуры и цементного раствора.

  Разрушитель сцепления: Материал, используемый для предотвращения слипания двух поверхностей.

  Стыковка, ходовая: Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока. [1] Центрирование головных соединений над блоком, расположенным ниже, называется центральным или половинным соединением и является наиболее распространенной формой подвижного соединения. Горизонтальное смещение между головными суставами в последовательных рядах на одну треть и одну четверть единичной длины называется третьей связью и четвертной связью соответственно.

  Связка, штабель: В целях проектирования конструкций в соответствии со Строительными нормами и правилами для каменных конструкций вся кладка, не уложенная на подвижной связке, рассматривается как связка штабеля. [1] В обычном употреблении связка укладки обычно относится к кирпичной кладке, уложенной таким образом, что головные швы в последовательных рядах выровнены по вертикали. Также называется скреплением отвесным соединением, прямым стеком, соединением домкратом, соединением домкрата на домкрате и соединением в шахматном порядке.

  Прочность сцепления: Сопротивление отделению раствора от блоков кладки, раствора и раствора от арматурной стали и других материалов, с которыми он находится в контакте.

  Кирпич: Массивная или пустотелая кирпичная кладка из бетона, глины или камня.

  Консоль: Элемент, конструктивно поддерживаемый только одним концом посредством фиксированного соединения. Противоположный конец не имеет структурной поддержки.

  Накладной блок: Сплошная плита, используемая в качестве перекрытия. Может иметь гребни, фаски или уклоны для облегчения дренажа. (См. также «Перегородочный блок».)

  Полость: Непрерывное воздушное пространство между витками каменной кладки или между каменной кладкой и ее резервной системой. Обычно более 2 дюймов (51 мм) в толщину. (См. «Шарнирное соединение».)

  Ячейка: Полое пространство внутри блока бетонной кладки, образованное наружными оболочками и стенками. Также называется ядром.

  Вяжущий материал: Общий термин для любого неорганического материала, включая цемент, пуццолан или другие мелкодисперсные минеральные добавки или другие химически активные добавки, или смесь таких материалов, которая затвердевает и набирает прочность в результате химической реакции с водой. В целом к ​​вяжущим материалам относятся: портландцемент, гидравлические цементы, известковая замазка, гашеная известь, пуццоланы и молотый гранулированный доменный шлак. [3]

  Отверстие для очистки/очистки: Отверстие достаточного размера и на таком расстоянии, чтобы можно было удалить мусор со дна пространства для затирки. Обычно располагается в первом ряду кладки. [2]

  Строительство в холодную погоду: Процедуры, используемые для возведения кладки, когда температура окружающего воздуха или температура каменной кладки ниже 40°F (4,4°C).

  Замковое соединение: Вертикальное продольное пространство между сучьями кладки или между сучками кладки и опорной конструкцией, иногда заполненное строительным раствором или цементным раствором. Обычно менее 2 дюймов (51 мм) в толщину. [1] (См. также «Полость».)

  Цвет (пигмент): Совместимая, цветостойкая, химически стабильная добавка, придающая цементной матрице ее цвет.

  Колонна: (1) В конструкциях — относительно длинный, тонкий конструкционный сжимаемый элемент, такой как стойка, колонна или распорка. Обычно вертикальная колонна воспринимает нагрузки, действующие преимущественно в направлении ее продольной оси. (2) Для целей проектирования изолированный вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​толщине, не превышает трехкратной толщины, а высота более четырехкратной толщины. [1]

  Комбинированное действие: Передача напряжения между компонентами элемента, спроектированного таким образом, чтобы при сопротивлении нагрузкам объединенные компоненты действовали вместе как единый элемент. [1]

  Прочность на сжатие: Максимальная сжимающая нагрузка, которую выдерживает образец, деленная на чистую площадь поперечного сечения образца.

  Прочность каменной кладки на сжатие: Максимальная сила сжатия, выдерживаемая на единицу чистой площади поперечного сечения каменной кладки, определяемая путем испытания призм каменной кладки или в зависимости от отдельных элементов каменной кладки, строительного раствора и цементного раствора в соответствии со справ. 2. [2] (См. также «Заданная прочность кладки на сжатие».)

  Бетон: Композитный материал, состоящий из вяжущего вещества, реагирующего с водой, воды и заполнителя (обычно сочетание мелкого и крупного заполнителя) с добавками или без них. В портландцементном бетоне вяжущее представляет собой смесь портландцемента с водой и может содержать примеси.

  Бетонный блок: Пустотелый или сплошной бетонный блок. Больше по размеру, чем бетонный кирпич.

  Бетонный кирпич: Бетонный полый или сплошной элемент меньшего размера, чем бетонный блок.

  Бетонная кладка: Полая или сплошная кладка, изготовленная с использованием низкочастотной высокоамплитудной вибрации для уплотнения жесткого или очень сухого бетона.

  Соединитель: Механическое устройство для соединения двух или более частей, деталей или элементов вместе; включает в себя анкеры, настенные связи и крепежные детали. Может быть как структурным, так и неструктурным. [1]

  Соединитель, стяжка: Металлическое устройство, используемое для соединения каменной кладки в многослойной стене или для крепления каменной облицовки к ее основе. [1] (См. также «Привязка»).

  Контрольный шов: Непрерывный несклеенный кладочный шов, который формируется, распиливается или обрабатывается в каменной кладке для регулирования местоположения и количества трещин и разделения, возникающих в результате изменения размеров различных частей конструкции, что позволяет избежать образования высоких стрессы.

  Покрытие: Материалы или каменные блоки, используемые для формирования готовой верхней части стены, опоры, дымохода или пилястры для защиты нижней кладки от проникновения воды.

  Перегородочный блок: Полнотелый бетонный блок, предназначенный для использования в качестве верхнего финишного слоя при возведении стен.

  Выступ: Проекция последовательных рядов с лицевой стороны каменной кладки. [1]

  Сердцевина: (см. «Ячейка»)

  Коррозионностойкий: Материал, который обработан или покрыт для замедления коррозионного действия. Примером может служить сталь, оцинкованная после изготовления.

  Курс: Горизонтальный слой каменной кладки в стене или, что гораздо реже, изогнутый над аркой.

  Борьба с трещинами: Методы, используемые для контроля протяженности, размера и местоположения трещин в кирпичной кладке, включая арматурную сталь, контрольные швы и размерную стабильность кладочных материалов.

  Отбраковка: Кирпичная кладка, которая не соответствует стандартам или спецификациям и поэтому была отклонена.

  Отверждение: (1) Поддержание надлежащих условий влажности и температуры во время начального схватывания для достижения необходимой прочности и уменьшения усадки в продуктах, содержащих портландцемент. (2) Начальный период времени, в течение которого вяжущие материалы набирают прочность.

  Влагонепроницаемость: Обработка каменной кладки для замедления прохождения или поглощения воды или водяного пара либо путем нанесения подходящего покрытия или мембраны на открытые поверхности, либо с помощью подходящей добавки или обработанного цемента.

  Защита от влаги: Непроницаемый горизонтальный слой для предотвращения вертикального проникновения воды в стену или другой каменный элемент. Влажный затвор состоит либо из массивной каменной кладки, металла, либо из тонкого слоя асфальтового или битумного материала. Обычно его размещают рядом с уровнем земли, чтобы предотвратить миграцию влаги вверх за счет капиллярного эффекта.

  Диафрагма: Система крыши или пола, предназначенная для передачи боковых сил на стены, работающие на сдвиг, или другие элементы, сопротивляющиеся боковой нагрузке. [1]

  Размер, фактический: Измеренный размер блока бетонной кладки или сборки.

  Номинальный размер: Указанный размер плюс допуск на растворные швы, обычно ⅜ дюйма (9,5 мм). Номинальные размеры обычно указываются целыми числами. Сначала указывается ширина (толщина), затем высота и длина. [1]

  Размер, указанный: Размеры, указанные для изготовления или изготовления узла, соединения или элемента. Если не указано иное, все расчеты основаны на указанных размерах. Фактические размеры могут отличаться от указанных на допустимые отклонения. [1]

  Дюбель: Металлический арматурный стержень, используемый для соединения кирпичной кладки с кирпичной кладкой или с бетоном.

  Капельница: Канавка или щель, прорезанная ниже и немного позади переднего края выступающего блока или элемента, такого как подоконник, перемычка или карниз, для стока дождевой воды и предотвращения ее проникновения через стену.

  Усадка при высыхании: Изменение линейных размеров бетонной стены или блока из-за высыхания.

  Сухая кладка: Кладочная кладка без раствора.

  Эксцентриситет: Расстояние между равнодействующей приложенной нагрузки и центральной осью элемента кладки под нагрузкой.

  Расчетная высота: Высота раскосного элемента в свету между боковыми опорами, используемая для расчета коэффициента гибкости элемента. [1]

  Эффективная толщина: Предполагаемая толщина элемента, используемая для расчета коэффициента гибкости.

  Высолы: Отложение или корка растворимых солей (обычно белого цвета), которые могут образовываться на поверхности камня, кирпича, бетона или раствора, когда влага проходит через кладочные материалы и испаряется на поверхности. В новом строительстве иногда называют расцветом нового здания. Как только структура высыхает, налет обычно исчезает или удаляется водой.

  Эквивалентная толщина: Толщина твердого тела, до которой можно было бы уменьшить полый элемент, если бы материал в элементе был перелит в элемент с такими же размерами лицевой стороны (высота и длина), но без пустот. Эквивалентная толщина 100% сплошного блока равна фактической толщине. Используется в основном для определения показателей огнестойкости кирпичной кладки.

  Распорный анкер: Анкерное устройство (на основе фрикционного захвата), в котором распорная втулка расширяется, вызывая клиновидное действие, когда в нее затягивается болт.

  Лицевая сторона: (1) Поверхность стены или кирпичной кладки. (2) Поверхность блока, предназначенная для обнажения в готовой кладке.

  Лицевая оболочка: Внешняя стена пустотного блока бетонной кладки. [5]

  Раствор лицевой облицовки: Пустотелая конструкция из каменной кладки, в которой раствор наносится только на горизонтальную поверхность лицевых облицовок и головных швов на глубину, равную толщине лицевой облицовки. Раствор на поперечные стенки блока не наносится. (См. также «Полная засыпка раствором».)

  Облицовка: Любой материал, образующий часть стены и используемый в качестве отделочной поверхности.

  Крепеж: Устройство, используемое для крепления компонентов к кирпичной кладке, обычно ненесущих по своей природе.

  Огнестойкость: Оценка, присваиваемая стенам, указывающая продолжительность времени, в течение которого стена служит барьером для прохождения огня, горячих газов и тепла при стандартном испытании на огнестойкость и поток из шланга. Для кирпичной кладки огнестойкость чаще всего определяется на основе эквивалентной толщины каменной кладки и типа заполнителя.

  Облицовка: Тонкий непроницаемый материал, наносимый на растворные швы и воздушные зазоры в кирпичной кладке для предотвращения проникновения воды и облегчения стока воды.

  Зола-унос: Мелкодисперсный остаток, образующийся в результате сжигания измельченного или пылевидного угля.

  Фундамент: Элемент конструкции, передающий нагрузку непосредственно на грунт.

  Морозостойкость: Способность сопротивляться повреждениям от циклического замерзания и оттаивания влаги в материалах и, как следствие, расширению и сжатию.

  Полная засыпка раствором: Кладочная конструкция, при которой раствор наносится на всю горизонтальную поверхность блока кладки и головные швы на глубину, равную толщине лицевой оболочки. (См. также «Раствор для лицевой оболочки».)

  Кладка из стеклопакетов: Кладка, состоящая из стеклопакетов, соединенных раствором. [1]

  Глазурованный блок: Блок бетонной кладки с постоянной облицовкой из гладкой смоляной плитки, нанесенной в процессе производства. Также называется предварительным блоком.

  Шлифованный лицевой блок: Блок бетонной кладки, поверхность которого отшлифована до гладкости, обнажая внутреннюю матрицу и заполнитель блока. Также называется полированным или отточенным блоком.

  Затирка: (1) Пластичная смесь из вяжущих материалов, заполнителей, воды, с добавками или без них, первоначально доведенная до консистенции заливки без расслоения компонентов во время укладки. [3] (2) Затвердевший аналог таких смесей.

  Затирка для предварительного напряжения: Цементная смесь, используемая для герметизации предварительно напряженных связок. [2]

  Самоуплотняющийся цементный раствор: Высокотекучий и стабильный цементный раствор, используемый в высоком и низком нагнетании, не требующий уплотнения или повторного уплотнения.

  Подъем раствора: Приращение высоты раствора в пределах всей заливки раствора. Заливка раствора состоит из одного или нескольких подъемов раствора. [2]

  Заливка раствора: Общая высота кладки, которую необходимо залить раствором перед возведением дополнительной кладки. Заливка раствора состоит из одного или нескольких подъемов раствора. [2]

  Цементная кладка: (1) Кладочная конструкция из пустотелых элементов, в которой полые ячейки заполнены раствором, или многовитковая конструкция, в которой пространство между стенками полностью заполнено раствором. (2) Кладочная конструкция с использованием сплошных блоков кладки, где внутренние швы и пустоты заполнены раствором.

  Затирка, высокий подъем: Техника затирки кладки в подъемах на всю высоту стены.

  Заливка, низкий подъем: Техника заливки раствором по мере возведения стены, как правило, до высоты строительных лесов или балок, но не более 4–6 футов (1219до 1829 мм) в зависимости от кодовых ограничений.

  Блок «H»: Полый блок кладки без поперечных перемычек на обоих концах, образующих букву «H» в поперечном сечении. Используется с армированной каменной конструкцией. (См. также «Блок с открытым концом».)

  Заголовок: Блок кладки, который соединяет два или более смежных витка кладки. Также называется бондером. [1]

  Высота стены: (1) Расстояние по вертикали от стены фундамента или другой подобной промежуточной опоры до верха стены. (2) Расстояние по вертикали между промежуточными опорами.

  Отношение высоты к толщине: Высота каменной стены, деленная на ее номинальную толщину. Толщина стенок полости принимается как общая толщина минус ширина полости.

  Заливка цементным раствором с высоким подъемом: (См. «Заливка цементным раствором, высокий подъем»)

  Блок пустотелой кладки: Блок, чистая площадь поперечного сечения которого в любой плоскости, параллельной опорной поверхности, составляет менее 75 % его общей площади площадь поперечного сечения измеряется в одной плоскости. [4]

  Заточенный блок: (см. «Шлифованный блок»).

  Строительство в жаркую погоду: Процедуры, используемые для возведения кладки, когда температура окружающего воздуха превышает 100°F (37,8°C) или температура превышает 90°F (32,2 °C) при скорости ветра более 8 миль в час (13 км/ч).

  Осмотр: Наблюдения для проверки того, что каменная конструкция соответствует требованиям применимых стандартов проектирования и контрактной документации.

  Косяк: Блок, специально изготовленный для оконных или дверных косяков, как правило, с вертикальным пазом для установки оконных рам и т. д. Также называется блоком створки.

  Соединение: Поверхность, на которой соединяются или упираются два элемента. Если они скреплены раствором, объем, заполненный раствором, является соединением.

  Армирование швов: Стальная проволока, укладываемая в швы на строительном растворе (по лицевым оболочкам в пустотелой кладке). В многопроволочных узлах арматуры между продольными проволоками через равные промежутки вварены поперечные проволоки.

  Нахлест: (1) Расстояние, на котором два стержня перекрываются при формировании соединения. (2) Расстояние, на которое одна единица кладки простирается над другой.

  Соединение внахлестку: Соединение арматурной стали путем нахлеста концов арматуры.

  Боковая опора: Средства крепления элементов конструкции в горизонтальном пролете колоннами, контрфорсами, пилястрами или поперечными стенами или в вертикальном пролете балками, перекрытиями, фундаментами или крышами.

  Легкий заполнитель: Природный или искусственный заполнитель низкой плотности, такой как керамзит или спеченная глина, сланец, сланец, диатомитовый сланец, перлит, вермикулит, шлак, природная пемза, вулканический пепел, диатомит, спеченная летучая зола или промышленный пепел.

  Кирпичная кладка из легкого бетона: Блок с плотностью в сухом состоянии менее 105 фунтов/фут ³ (1680 кг/м ³ ). [4]

  Известь: Оксид кальция (CaO), общий термин для различных химических и физических форм негашеной, гашеной и гидравлической извести.

  Перемычка: Балка, установленная или установленная над проемом в стене для восприятия дополнительной нагрузки.

  Блок-перемычка: U-образный блок кладки, уложенный открытой стороной вверх для размещения горизонтального армирования и цементного раствора для формирования непрерывной балки. Также называется блокировкой канала.

  Несущая: (См. «Стена, несущая»)

  Заливка раствора с низким подъемом: (См. «Заливка раствора с низким подъемом»)

  Готовая кладка: Искусственное негорючее строительное изделие, предназначенное для ручной укладки и соединения раствором, цементным раствором или другими способами. [5]

  Кирпичная кладка: Совокупность каменных блоков, соединенных раствором, цементным раствором или другими общепринятыми методами. [5]

  Кладочный цемент: (1) Вяжущий материал, смешанный на мельнице, в который добавляют песок и воду для приготовления раствора. (2) Гидравлический цемент, произведенный для использования в строительных растворах для каменной кладки.

  Бетонная кладка средней тяжести Блок: Устройство, плотность которого в сухом состоянии составляет не менее 105 фунтов/фут ³ (1680 кг/м ³ ), но менее 125 фунтов/фут (2000 кг/м ³ ). [4]

  Метрическая система: Международная система (SI), стандартная международная система измерения. Жесткая метрика относится к продуктам или материалам, изготовленным в соответствии с указанными метрическими размерами. Мягкая метрика относится к продуктам или материалам, изготовленным в соответствии с размерами, указанными на английском языке, а затем преобразованными в метрические размеры.

  Состав смеси: Пропорции материалов, используемых для производства раствора, цементного раствора или бетона.

  Модульная координация: Обозначение блоков кладки, дверных и оконных рам и других строительных компонентов, которые соединяются во время строительства без индивидуальной настройки.

  Модульная конструкция: Конструкция со стандартными единицами измерения или размерами для гибкости и разнообразия использования.

  Содержание влаги: Количество воды, содержащейся в единице во время отбора проб, выраженное в процентах от общего количества воды в единице при насыщении. [4]

  Раствор: (1) Смесь вяжущих материалов, воды с мелким заполнителем, с добавками или без них, используемая для возведения монолитных кладочных конструкций. [3] (2) Затвердевший аналог таких смесей.

  Растворная подушка: Горизонтальный слой раствора, используемый для укладки каменной кладки.

  Растворный шов: (см. «Связь»)

  Растворный шов, основание: Горизонтальный слой раствора между элементами кладки. [1]

  Растворный шов, головка: Вертикальный растворный шов между кладочными элементами внутри шва. [1]

  Профиль строительного шва: Готовая форма открытой части строительного шва. Общие профили включают в себя:

  • Вогнутый: Производится с помощью закругленного фуганка, это стандартный растворный шов, если не указано иное. Рекомендуется для наружных стен, так как легко отводит воду.
  • Скошенный: соединение, в котором снаружи соединения удалено от ¼ до ½ дюйма (от 6,4 до 13 мм).
  • Ударил: почти заподлицо. См. также «Забастовка».

  Сечение нетто: Минимальное поперечное сечение рассматриваемого элемента.

  Ненесущие: (см. «Стены, ненесущие»)

  Бетонный кирпичный блок нормального веса: Блок с плотностью в сухом состоянии 125 фунтов/фут ³ (2000 кг/м

  0 3 ) или больше. [4]

  Блок с открытым концом: Полый блок с одним или обоими открытыми концами. Используется в основном с армированной кирпичной конструкцией. (См. блок «А» и блок «Н».)

  Parging: (1) Покрытие из раствора, который может содержать гидроизоляционные ингредиенты, на поверхности. (2) Процесс нанесения такого покрытия.

  Опора: Изолированная каменная колонна или несущая стена, не соединенная по бокам с соответствующей кладкой. Для проектирования вертикальный элемент, горизонтальный размер которого, измеренный под прямым углом к ​​его толщине, не менее чем в три раза превышает его толщину и не превышает его шестикратную толщину, а высота которого менее чем в пять раз превышает его длину. [1]

  Пигмент: (см. «Цвет»)

  Пилястра: Скрепленная или замковая каменная колонна, являющаяся частью стены. Он может быть заподлицо или выступать за одну или обе поверхности стен. Он имеет однородное поперечное сечение по всей высоте и служит вертикальной балкой, колонной или тем и другим.

  Пилястровый блок: Бетонные блоки для кладки, предназначенные для использования при строительстве простых или железобетонных пилястр и колонн.

  Гладкая кладка: (См. «Неармированная кладка»)

  Штукатурка: (См. «Стукко»).

  Пластификатор: Ингредиент, такой как добавка, вводимая в цементный материал для повышения его удобоукладываемости, гибкости или растяжимости.

  Последующее натяжение: Метод предварительного напряжения, при котором предварительное напряжение напрягается после укладки кирпичной кладки. [1] См. также «Стена предварительно напряженная».

  Предварительно напряженная арматура: Стальной элемент, такой как проволока, стержень или прядь, используемый для придания каменной кладке предварительного напряжения. [1]

  Призма: Небольшая сборка, состоящая из каменных блоков и раствора, а иногда и цементного раствора. В основном используется в целях контроля качества для оценки прочности полноразмерных элементов кладки.

  Прочность призмы: Максимальная сжимающая сила, выдерживаемая на единицу чистой площади поперечного сечения каменной кладки, определяется путем испытания каменных призм.

  Спецификации проекта: Письменные документы, в которых указаны требования к проекту в соответствии с параметрами обслуживания и другими конкретными критериями, установленными владельцем или агентом владельца.

  Обеспечение качества: Административные и процедурные требования, установленные контрактной документацией и кодексом, для обеспечения того, чтобы построенная кладка соответствовала контрактной документации. [1]

  Контроль качества: Планируемая система действий, используемая для обеспечения уровня качества, соответствующего потребностям пользователей и использования такой системы. Целью контроля качества является создание системы, которая является безопасной, адекватной, надежной и экономичной. Общая программа включает в себя интеграцию факторов, в том числе: правильную спецификацию; производство в полном соответствии со спецификацией; проверка, чтобы определить, соответствуют ли полученные материалы, продукты и услуги спецификациям; и обзор использования для определения любых необходимых изменений в спецификациях.

  Армированная кладка: (1) Кирпичная кладка, содержащая армирование швов раствором или залитые раствором сердечники, используемые для сопротивления нагрузкам. (2) Элементарная кладка, в которую армирование встроено таким образом, что материалы компонентов взаимодействуют друг с другом, чтобы противостоять приложенным силам.

  Арматурная сталь: Сталь, встроенная в кирпичную кладку таким образом, что два материала действуют вместе, чтобы противостоять силам.

  Замедлитель схватывания: Ингредиент или добавка к строительному раствору, замедляющая схватывание или твердение, чаще всего в виде мелкоизмельченного гипса.

  Ребристый блок: Блок с выступающими ребрами (с прямоугольным или круглым профилем) на лицевой стороне для эстетических целей. Также называется рифленым.

  Блок створки: (см. «Косяк»)

  Блок с насечками: Блок с канавками на лицевой стороне для эстетических целей. Например, канавки могут имитировать гребенчатые соединения.

  Экранирующий блок: Открытый каменный блок, используемый в декоративных целях или для частичной защиты от солнца или взглядов.

  Оболочка: (см. «Лицевая оболочка»)

  Подпорки и распорки: Подпорки или стойки, используемые для временной поддержки элементов во время строительства.

  Усадка: Уменьшение объема из-за потери влаги, понижения температуры или карбонизации вяжущего материала.

  Подоконник: Плоский или слегка скошенный элемент, устанавливаемый горизонтально у основания проема в стене.

  Простая опора: Элемент, конструктивно поддерживаемый сверху и снизу или с обеих сторон посредством штифтового соединения, которое не предполагает передачи момента.

  Коэффициент гибкости: (1) Отношение эффективной высоты элемента к радиусу вращения. (2) Отношение высоты элемента к его толщине.

  Оползание: (1) Падение высоты вяжущего материала по сравнению с его первоначальной формой в пластическом состоянии. (2) Стандартизированное измерение пластичного вяжущего материала для определения его текучести и удобоукладываемости.

  Осадочный блок: Блок бетонной кладки, изготовленный таким образом, что он неравномерно оседает или провисает до затвердевания.

  Застывший шов: Растворный шов, заполняемый после укладки блоков путем «набрасывания» раствора краем шпателя.

  Полнотелая каменная кладка: Блок, чистая площадь поперечного сечения которого в каждой плоскости, параллельной опорной поверхности, составляет 75 или более процентов общей площади поперечного сечения, измеренной в той же плоскости. [4] Обратите внимание, что канадские стандарты определяют твердую единицу как 100% твердую.

  Отслаивание: Отслаиваться или откалываться под действием внутренних или внешних сил, таких как воздействие мороза, давление, изменение размеров после установки, вибрация, удар или какое-либо их сочетание.

  Заданные размеры: (см. «Размер, указанный»)

  Заданная прочность кладки на сжатие, f’ : силы на единицу чистой площади поперечного сечения). [1]

  Раздельный блок: Блок бетонной кладки с одной или несколькими поверхностями, специально расколотыми для придания шероховатой текстуры в эстетических целях. Также называется блоком с разрезной или каменной поверхностью.

  Хомут: Арматура на сдвиг в изгибаемом элементе. [1]

  Удар: Для отделки растворного шва движением кельмы или специального инструмента, одновременно удаляя выдавленный раствор и выравнивая поверхность раствора, оставшегося в шве.

  Штукатурка: Комбинация цемента и заполнителя, смешанная с соответствующим количеством воды для образования пластичной смеси, которая будет прилипать к поверхности и сохранять наложенную на нее текстуру.

  Temper: Для увлажнения и перемешивания раствора до нужной консистенции.

  Тепловое перемещение: Изменение размеров из-за изменения температуры.

  Стяжка: (см. «Соединитель, стяжка»)

  Допуск: Указанный допуск в отличие от указанного размера, местоположения или размещения.

  Инструменты: Сжатие и придание формы поверхности растворного шва с помощью инструмента, отличного от кельмы. См. «Профиль строительного шва» для определения общих швов.

  Неармированная кладка: Кирпичная кладка, в которой принимается во внимание сопротивление кладки растяжению и пренебрегается сопротивлением арматуры, если она имеется. Также называется простой кирпичной кладкой. [1]

  Шпон, приклеенный: Кирпичный шпон, прикрепленный к подложке и поддерживаемый с помощью адгезии. [2]

  Шпон, анкерный: Кирпичный шпон, прикрепленный и поддерживаемый в боковом направлении с помощью подложки с помощью анкеров и опирающийся вертикально на фундамент или другие конструктивные элементы.

  Шпон, каменная кладка: Кирпичная кладка, обеспечивающая отделку стеновой системы и передающая внеплоскостные нагрузки непосредственно на основу, но не повышающая устойчивость стеновой системы к нагрузкам. [1]

  Стена, скрепленная: Кирпичная стена, в которой две или более перекладины соединены между собой, образуя составную структурную единицу.

  Стена, полость: Стена из многослойной некомпозитной кладки со сплошным воздушным пространством внутри стены (с изоляцией или без нее), которая связывается металлическими стяжками. [1]

  Стена, составная: Многослойная стена, в которой отдельные каменные кладки действуют вместе, чтобы выдерживать приложенные нагрузки. (См. также «Композитное действие».)

  Стена, навес: (1) Ненесущая стена между колоннами или опорами. (2) Ненесущая наружная стена, вертикально опирающаяся только на свое основание или имеющая несущую опору через заданные вертикальные интервалы. (3) Наружная ненесущая стена каркасной конструкции. Такие стены могут крепиться к колоннам, перемычкам или перекрытиям, но не к

  Стена, фундамент: Стена ниже уровня пола, служащая опорой для стены, опоры, колонны или другой структурной части здания и, в свою очередь, поддерживаемая фундаментом.

  Стена, несущая: Стена, которая помимо собственного веса выдерживает вертикальную нагрузку. Согласно нормам, стена, несущая вертикальные нагрузки более 200 фунтов / фут (2,9 кН / м) в дополнение к собственному весу. [1]

  Стена, многовитковая: Стена, состоящая из 2 или более кирпичных витков.

  Ненесущая стена: Стена, которая не выдерживает никакой вертикальной нагрузки, кроме собственного веса. По нормам стена, несущая вертикальные нагрузки менее 200 фунтов / фут (2,9 кН / м) в дополнение к собственному весу. [1]

  Стена, панель: (1) Наружная ненесущая стена каркасной конструкции, полностью поддерживаемая на каждом этаже. (2) Ненесущая наружная каменная стена, имеющая несущую опору на каждом этаже.

  Стена, перегородка: Внутренняя стена без несущей функции. [2]

  Стена, предварительно напряженная: Кирпичная стена, в которую были введены внутренние сжимающие напряжения для противодействия напряжениям, возникающим в результате приложенных нагрузок. [1]

  Стена, армированная: (1) Кирпичная стена, армированная сталью, заделанная таким образом, что два материала взаимодействуют в силах сопротивления. (2) Стена, содержащая арматуру, используемую для сопротивления сдвиговым и растягивающим напряжениям.

  Стена, подпорная: Стена, предназначенная для предотвращения перемещения грунтов и конструкций, расположенных за стеной.

  Стена, экран: Кирпичная стена, имеющая открытую площадь более 25% и предназначенная для декоративных целей, как правило, для частичной защиты от солнца или обзора.

  Стена на сдвиг: Стена, несущая или не несущая, предназначенная для сопротивления боковым силам, действующим в плоскости стены. [1]

  Стена, одинарная створка: Стена толщиной в один кирпичный блок.

  Стена, сплошная кладка: Стена, построенная из сплошных каменных блоков или из пустотелых блоков и монолитного раствора.

  Настенная стяжка: Металлический соединитель, соединяющий кирпичные кладки.

  Стеновой анкер, шпон: Стеновой анкер, используемый для соединения облицовочного шпона с подложкой.

  No related posts.
