Эвакуационные лестницы: типы (виды), требования, испытания

Важнейшим показателем пожарной безопасности на объектах любого назначения служит обеспечение эвакуации посетителей и работников предприятий (организаций). Чтобы все прошло быстро и безопасно, должны быть свободными (открытыми) эвакуационные пути, выходы из зданий, сооружений, состоящие из коридоров, лестниц, фойе, холлов и тамбуров.

Лестница в лестничной клетке

Эвакуационными лестницами являются те из них, которые подпадают под определение статьи 39 Федерального закона РФ № 123-ФЗ, т.е. предназначенные для эвакуации людей из зданий и сооружений при пожаре и подразделяющиеся на типы:

• внутренняя лестница, размещенная в лестничной клетке.
• внутренняя открытая лестница.
• наружная открытая лестница.

Каждая пожарно-эвакуационная лестница должна обеспечить свободное движение потока людей, спускающихся с этажей строения, выводя их туда, где находится ближайший эвакуационный выход.

Кроме того, для тушения пожара, обеспечения спасательных работ на зданиях устанавливают еще два типа пожарных лестниц: вертикальные и маршевые; а также в составе пожарно-технического вооружения подразделений МЧС России имеются ручные пожарные лестницы – штурмовые, лестницы-палки, 3-х коленные.

Довольно часто, наружную открытую эвакуационную лестницу путают с лестницами аварийного выхода, которые устанавливают на балконе (лоджии) квартиры (комнаты) многоэтажного жилого дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.

 Подробнее о пожарных лестницах и аварийных выходах читайте в материалах:

Пожарные лестницы: типы, требования, испытание

Аварийные пути и выходы

Типы (виды)

Цель пожарно-технического классифицирования эвакуационных, пожарных лестниц и лестничных клеток указана в статье 39 123-ФЗ – это определение требований к их объемным, планировочным и конструктивным исполнительным решениям; а также для установки требований к их использованию на эвакуационных путях зданий и сооружений.

Согласно классификации пункта 5.15* СНиП 21-01-97* существует три типа эвакуационных лестниц, соответствующие тем, которые указаны в статье 39 «Технического регламента о требованиях ПБ»:

• Эвакуационная лестница 1 типа – внутренняя, которая размещена в лестничной клетке.
• Эвакуационная лестница 2 типа – открытая, внутри строения.
• Эвакуационная лестница 3 типа – открытая, которая размещается снаружи строения.

В этом же СНиП в таблице 4* приведены минимально требуемые пределы огнестойкости строительных конструкций маршей и площадок внутренних эвакуационных лестниц, в зависимости от степени огнестойкости зданий:

• I, II – R;
• III – R;
• VI – R;
• V – Не нормируется.

При пределе R 15 огнестойкости строительных конструкций, допустимо в зданиях использовать стальные эвакуационные лестницы, без проведения огнезащиты металлических конструкций.

При возведении незадымляемых лестничных клеток типа Н1 допустимо применять лестничные марши, площадки с пределом стойкости к огню R 15 с классом пожарной опасности К0.

Существует также классификация стен лестничных клеток, противопожарных преград, а также площадок, маршей эвакуационных лестниц в лестничных клетках в зависимости от класса конструктивной пожарной опасности здания, сооружения, в которых они размещены, указанная в таблице 5* пункта 5.19*:

• При классе С0 конструктивной пожарной опасности строения классы пожарной опасности строительных конструкций стен лестничных клеток, противопожарных преград, а также площадок и маршей эвакуационных лестниц должны соответствовать К0 (не пожароопасные).
• С1 – К0.
• С2 – К1 (мало пожароопасные).
• При С3 строения – стены лестничных клеток, противопожарные преграды – К1, а площадки, марши эвакуационных лестниц – К3 (пожароопасные).

Внутренние лестницы в лестничных клетках

Статья 40 123-ФЗ устанавливает следующую классификацию лестничных клеток эвакуационных лестниц, по нескольким параметрам строительной конструкции, технического исполнения, в зависимости от степени их защищенности от задымления в ходе развития пожара:

• обычные;
• незадымляемые.

В свою очередь обычные лестничные клетки классифицируют на типы, которые зависят от способа их естественного освещения:

• Л1 – через открытые, остекленные, в том числе противопожарным (огнестойким) стеклом, строительные проемы в наружных стенах, в том числе противопожарных, на каждом этаже здания.
• Л2 – через открытые, остекленные проемы в покрытиях / крышах зданий, сооружений.

Внутренняя лестница в обычной лестничной клетке типа Л1

А незадымляемая эвакуационная маршевая лестница в зависимости от способа защищенности от проникновения дымовых потоков подразделяется на следующие типы:

• Н1 – с лестничными клетками, где выход на лестничную клетку с этажа осуществляется по открытым переходам в наружные зоны, являющиеся незадымляемыми.
• Н2 – с лестничными клетками, в которые при возникновении очага возгорания в одном из помещений здания, после срабатывания пожарных извещателей, начинает осуществляться подпор воздуха установками из состава систем дымоудаления, принудительной подачи свежего воздуха.
• Н3 – с лестничными клетками, вход в которые на каждом этаже здания осуществляется через тамбур-шлюз, внутри которого постоянно или только на время возникновения, ликвидации пожара создается избыточное давление воздуха, не позволяющее проникать в него ядовитым дымовым газам.

Внутренняя лестница в незадымляемой лестничной клетке типа Н1

Допустимо устраивать выход из подвала через общую лестничную клетку внутренней эвакуационной лестницы, имеющей обособленный выход наружу, при отделении ее противопожарной перегородкой 1 типа.

Внутренние открытые

Внутренняя открытая лестница (Государственный академический Большой театр России)

В СНиП 21-01-97* указано, что эвакуационный выход из фойе, гардероба, курительных и санитарных комнат, находящихся в цокольных или подвальных этажах строений классов Ф2–Ф4 (общественные здания, объекты торговли, образования – в детских садах, школе, ТЦ, магазине) может по отдельной внутренней открытой лестнице выходить в вестибюль первого этажа.

Внутренние открытые лестницы, используемые для эвакуации людей со второго этажа до вестибюля строений, допустимо размещать в зданиях I, II степеней стойкости к огню класса С0. При этом вестибюль обязательно отделяется от всех смежных помещений, коридоров огнестойкими перегородками 2 типа.

Внутри строений высотой больше 28 м функциональной пожарной опасности Ф1.2, Ф2–Ф4 I, II степеней стойкости к огню класса С0 допустимо проектировать, возводить открытые эвакуационные лестницы для соединения больше двух этажей, при наличии нормативно требуемых наличии лестничных клеток для эвакуации; а также при отделении помещения, где находится открытая лестница, от примыкающих помещений, коридоров перегородками 1 типа.

Допустимо не отделять такое помещение при выполнении следующих условий:

• Все здание защищено стационарной системой пожаротушения.
• В строениях выстой не больше 9 м при площади этажа не больше 300 м².

Общую длину эвакуации по внутренней открытой эвакуационной лестнице принимают равной ее утроенной высоте.

При устройстве эскалаторов в зданиях любого функционального назначения их проектируют в соответствии с требованиями пожарной безопасности для внутренних открытых эвакуационных лестниц.

Наружные открытые

Наружная открытая лестница

Проектирование, установка наружных лестниц для эвакуации, также, как и пожарных лифтов, внутренних лестниц относятся к конструктивным, инженерно-техническим мероприятиям по проведению спасательных работ и ликвидации пожара.

Такие лестницы для эвакуации людей с этажей зданий выполняют из негорючих материалов, чаще всего это металлическая лестница; и устанавливают, как правило, у глухих, не имеющих строительных проемов, частей стен класса К1 (не ниже) с пределом огнестойкости от REI 30 и выше.

Они проектируются и монтируются не ближе 1 м от имеющихся в здании оконных проемов, имеют площадки с ограждением высотой 1,2 м, расположенные на уровне эвакуационных выходов с этажей / отметок.

Требования

Пожарные лестницы, установленные на зданиях, маршевая, а особенно вертикальная, ведущие на крышу (кровлю) или покрытие строений, не предназначены для эвакуации людей; а служат для подъема сотрудников пожарной охраны для действий по разведке места возникновения очага возгорания и ликвидации пожара.

Проектирование всех типов эвакуационных лестниц ведется на основании нормативно-технической документации. Определения, общие требования, конкретные нормы размещения, конструирования, перечни допустимых размеров элементов изложены в следующих документах:

• СНиП 21-01-97* – о пожарной безопасности строений.
• СП 118.13330.2012*, СП 54.13330.2016, СП 160.1325800.2014 – об общественных зданиях; жилых многоквартирных домах; многофункциональных комплексах соответственно.
• СП 1.13130.2020 – об эвакуационных путях, выходах.
• ГОСТ 25772-2021 – об условиях изготовления, установки ограждений лестниц из стали.

Основные параметры внутренних, наружных эвакуационных лестниц:

• Число эвакуационных выходов, количество эвакуационных лестниц из зданий должно быть не меньше двух с этажа, если на нем расположено помещение, в котором должно иметься два выхода для эвакуации людей; а также из цокольных, подвальных этажей зданий, если их площадь больше 300 м2, или они предназначены для одномоментного нахождения в них больше 15 человек.
• При необходимости наличия двух и более эвакуационных выходов они должны быть расположены рассредоточено согласно формулы, приведенной в п. 4.2.16 СП 1.13130-2020.
• Максимальное количество ступеней в марше эвакуационных лестниц в общественных зданиях между площадками должно не превышать 16, но в лестницах с одним маршем, или в одном марше 2–3 маршевых лестниц первого этажа здания может быть увеличено до 18 ступеней.
• Максимальная высота ступени эвакуационной лестницы должна быть не больше 0,22 м, а ширина ступени не меньше 0,25 м, которую допустимо уменьшить до 0,22 м в узкой части криволинейных парадных открытых лестниц; а ширину ступени лестницы, ведущей к помещению с числом работников не больше 15 человек – до 0,12 м.
• Освещение эвакуационных лестниц должно проектироваться, выполняться в соответствии с требованиями СП 52.13330.2011 (СНиП 23-05-95*) о естественном/искусственном освещении зданий.

Устройство эвакуационных лестниц при их проектировании, конструировании должно иметь по требованиям противопожарных норм следующие типовые размеры, их определенное соотношение между собой:

• Уклон эвакуационных лестниц проектируется, как правило, не больше, чем 1:1. Допускается увеличивать угол наклона до 2:1 для открытых лестниц, ведущих к рабочим местам, рассчитанным на одного человека.
• Ширина марша эвакуационной лестницы, в том числе размещенной в лестничной клетке, обязана быть не меньше проектной, определяемой расчетом в зависимости от количества людей, находящихся на этажах здания. Или быть не меньше ширины любого выхода для эвакуации; двери, ведущей на нее из помещения, коридора, и быть, как правило, не меньше 1,35 м в зданиях детских дошкольных учреждений, больниц, спальных корпусах интернатов, социальных учреждений для инвалидов, престарелых граждан; 1,2 м в зданиях с числом людей, которые могут находиться на любом этаже, больше 200; 0,7 м у лестниц, ведущих рабочим местам, рассчитанным на одного человека; 0,9 м – ширина лестницы эвакуационного выхода во всех остальных случаях.
• Соответственно, минимальная ширина эвакуационной лестницы составляет 0,9 м. В основном лестницы с такой шириной являются наружными, предназначенными для эвакуации с этажей зданий, отметок общественных, производственных сооружений.
• Ширина площадки эвакуационной лестницы проектируется не меньше ширины ее марша, а перед входом в лифты, оснащенные распашными дверями, не меньше суммы ширины марша и половины ширины дверного полотна лифта, но не меньше 1,6 м; а все промежуточные площадки в прямых маршах эвакуационных лестниц должны быть длиной не меньше 1 м.
• Все двери, выходящие на лестницы, предназначенные для эвакуации, будучи полностью открыты, не должны уменьшать ширину как лестничных площадок, так и маршей.
• Ширина тамбура должна быть не меньше ширины эвакуационного выхода из здания.
• Ограждения эвакуационных лестниц зданий выполняются из стальных конструкций.
• Дверь на эвакуационную лестницу по высоте в свету должна быть не менее 1,9 м, а ширина дверей клеток эвакуационных лестниц быть равной ширине марша такой лестницы; или в общественных зданиях, с большим количеством посетителей, определяться расчетом на стадии проектирования.
• Во всех конкретных ситуациях ширина двери, ведущей на эвакуационную лестницу, должна позволять без препятствий проносить через нее носилки с человеком, лежащим на них.

Существуют требования противопожарных норм, превышающие в отдельных случаях параметры, размеры, определенные СНиП 21-01-97*. Так, ширину маршей эвакуационных лестниц в учебных, лекционных, лабораторных корпусах высших образовательных учреждений, где на каждом этаже присутствует не меньше 200 студентов, принимают не меньше 1,5 м.

Этот пример ясно показывает, что нельзя считать общие параметры требований противопожарных норм к внутренним, наружным эвакуационным лестницам за незыблемый канон; а следует при проектировании каждого конкретного здания ориентироваться как на них, так и на нормативные установки для того типа, высоты, степени стойкости к огню, функциональному назначению зданий, к которому оно относится.

Испытания

Испытание внутренних маршевых лестниц зданий, сооружений, используемых для эвакуации, и выполненных из железобетонных конструкций, как правило, производится аккредитованными лабораториями строительного контроля при признаках потери целостности, изменениях геометрических размеров, потере несущей способности.

Случаи такие на практике не происходят не столь часто, но имеют место. Гораздо чаще необходимы испытания внутренних и наружных эвакуационных лестниц, выполненных из стальных конструкций. Первые также проверяют на сохранность слоя огнезащитной штукатурки, других огнестойких покрытий, красок.

Наибольший же интерес у читателей, в том числе у собственников объектов недвижимости, руководства предприятий (организаций), вызывает необходимость проверки наружных эвакуационных лестниц зданий.

ГОСТ Р 53254-2009, регламентирующий методики испытаний наружных стационарных пожарных лестниц, в пункте 1.1 прямо указывает, что его требования распространяются на пожарные вертикальные и маршевые лестницы, том числе эвакуационные и на аварийных выходах, устанавливаемые снаружи общественных, жилых, промышленных объектов защиты.

Поэтому уверения о том, что существуют требования противопожарных норм о проверке только наружных пожарных, но не эвакуационных лестниц, беспочвенны. Стоит также обратить внимание, что наружные лестницы на аварийных выходах – это, в том числе и лестницы на лоджиях, балконах многоэтажных жилых домов, так же подлежащие регулярным испытаниям.

Периодичность проверки наружных эвакуационных лестниц согласно ГОСТ Р 53254-2009:

• во время сдачи зданий, сооружений в эксплуатацию;
• не реже 1 раза в году обследование на целостность металлических конструкций, составив об этом мероприятии акт;
• не реже 1 раза в пятилетие периодические испытания, по результатам которых следует составить протокол, форма которого приведена в этом стандарте.

Для проведения испытаний как наружных пожарных, так и эвакуационных лестниц не требуется лицензия МЧС России, но необходим обученный персонал, а также материально-техническая база – аттестованное испытательное оборудование, набор проверенного измерительного инструмента.

На практике в основном такие испытания проводят те же специализированные организации, которые выполняют работы по всему спектру противопожарных услуг, в том числе в рамках договорных отношений по пожарному аутсорсингу.

Часто задаваемые вопросы

Нужна ли лестница аварийного выхода на балконе?

— Да, если они уже существуют.

Можно ли убрать (срезать, спилить, произвести демонтаж) лестницу аварийного выхода с балкона (лоджии), и какой предусмотрен штраф за это?

— В вопросе уже есть ответ – нельзя. Смогут ли оштрафовать собственника за это вопрос на практике сложный. Но, управляющая компания по собственной инициативе, а скорее по предписанию инспектора федерального пожарного надзора, наверняка найдет рычаги давления, чтобы заставить владельца квартиры восстановить этот аварийный выход, который нужен не только ему и членам его семьи, но и соседям снизу и сверху. В сложных случаях сделать это заставят по решению суда.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0,6 м, а для эвакуационной – 1:2 и 0,9 м.

Можно ли остеклить балкон с лестницей аварийного выхода?

— Нет. Остекление балконов и без этого запрещено, т.к. меняет архитектурный облик здания.

9. Лестницы. Классификация лестниц.

Требования, предъявляемые к ним.

Служат для обеспечения вертикальных связей между помещениями, а лестницы ещё в качестве аварийных путей эвакуации.

Лестницы должны обладать высокой пропускной способностью, износостойкостью, жесткостью.

Классификация:

по типу:

1. внутренние закрытые (в лестничных клетках)

2. внутренние открытые (без ограждающих стен)

3. наружные открытые

по назначению:

1. основные (главные) – общего пользования

2. вспомогательные – чердачные, подвальные и др.

3. входные

по противопожарным свойствам:

1. обычные

2. незадымляемые (противопожарные)

по материалам:

железобетонные, бетонные, деревянные, металлические, из естественного камня, могут быть с применением стекла.

по условиям освещения:

1. с естественным освещением (окна в наружных стенах)

2. без естественного освещения

по условиям незадымляемости:

1. с выходом через наружную открытую зону по балкону, лоджии, переходам через открытое воздушное пространство

2. с подпором воздуха при пожаре

3. с выходом в лестничную клетку через шлюз с подпором воздуха.

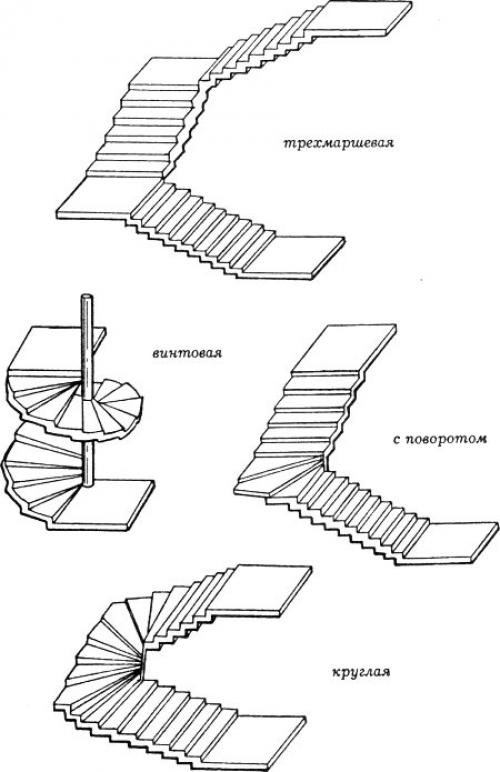

По числу маршей в пределах одного этажа:

Одно, двух, трехмаршевые, винтовые и др.

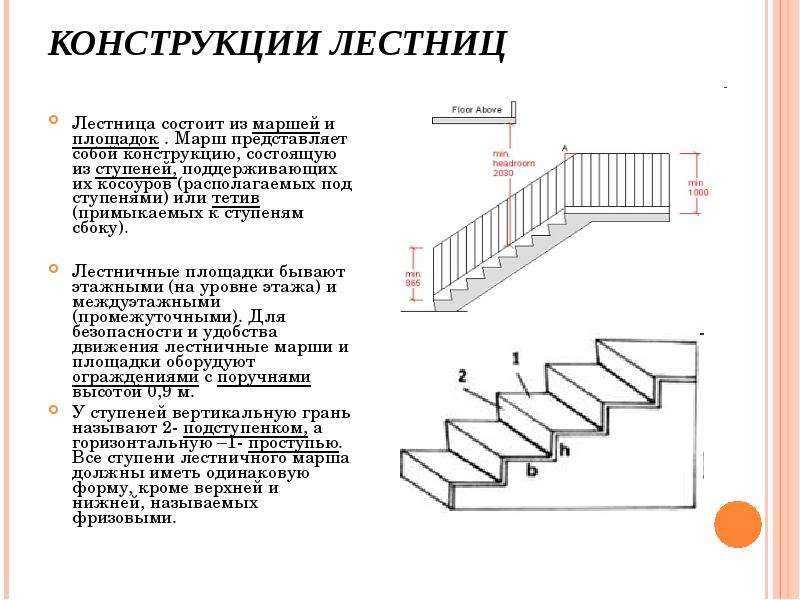

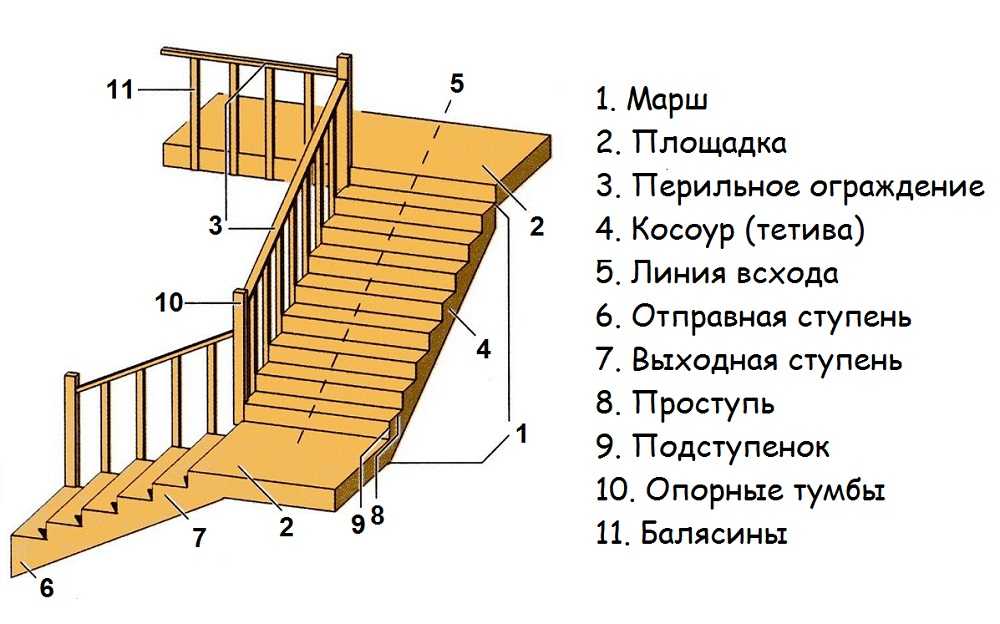

Лестница состоит из наклонных маршей и горизонтальных лестничных площадок (этажных и межэтажных).

Ширина лестничного марша должна быть меньше ширены эвакуационного выхода (двери). Ширина площадки не менее ширины марша.

Схемы лестниц:

Конструкции лестниц из сборного железобетона

По двум вариантам:

1. из четырёх сборных элементов

2. из двух Z-образных элементов (марш с двумя полуплщадками)

В каркасных зданиях по четырём углам колонны и с 4-х (или 3-х, если примыкают к фасаду) сторон – стены жесткости.

Если монолитная лестница, то также 2 варианта:

1. ступени опираются на предварительно выполненную несущую плиту

2. Конструкция, изготовленная одновременно с несущей плитой и ступенями лестницы.

Лестницы из мелкоразмерных элементов: стальные косоуры из двутавров или швеллеров, сопрягают с площадными балками при помощи сварки. По косоурам укладывают железобетонные ступени. Косоуры могут быть и железобетонными, тогда в пазы в железобетонных площадках.

Деревянные лестницы могут быть только в 1 – 2 этажных зданиях и внутри квартир.

Конструкция марша, поддерживающая ступени выполняется в виде балок. Если балки под ступенями, то их называют – косоурами, если ступени примыкают к ним сбоку, то это – тетивы.

Минимальное количество ступеней в маршах – 3 штуки (по пожарным нормам), максимальное – 18 штук (по санитарным нормам).

Стандартные уклоны: 1:2; 1:1,5; 1:1,75; 1:1,25.

При повышении температуры частицы материала стены, расширяясь, давят друг на друга и при большой ее протяженности в ней накапли­ваются огромные внутренние усилия, которые могут привести к тре­щинам. Чтобы исключить образование таких трещин, от верха (обреза) фундамента и до карниза здания включительно в стенах устраива­ют температурные швы . За счет изменения толщины швов (сжатие, расширение) гасятся линейные температурные изме­нения размеров стен и связанные с этими изменениями внутренние усилия. Расстояния между швами определяют при проектировании по норнам.

При неоднородных грунтах, при строительстве здания по оче­редям, при пристройке нового здания вплотную к старому, а также в местах перепада высот здания более чем на10м устраивают осадочные швы. В таких швах прикладывают два слоя толя, облегчающих взаим­ное скольжение двух степ при неравномерной осадке.

В отличие от температурных швов, начинающихся только от обреза фундамента, осадочный шов разрезает весь фундамент до его основания. Осадочный шов может выполнять функции температурно­го шва. Температурный шов. поскольку он не разрезает фундамента, функций осадочного шва выполнять не может.

Кроме температур­ных и осадочных швов в зданиях могут быть швы антисейсмические и усадочные. Антисейсми­ческие швы устраивают в зданиях, строящихся в сейсмических районах. Сейсмическими называ­ются районы, подвер­женные землетрясени­ям. При проектировании для таких районов кро­ме обычных нагрузок на здание (в том числе на степы) учитывают воз­действие сейсмических сил, считая условно, что они действуют горизонтально.

Кроме рассмотренных трех типов деформационных швов в моно­литных бетонных и в глинобитных стенах значительной протяженнос­ти устраивают усадочные швы, так как при твердении монолитные стены уменьшаются в объеме. После усадки ширина шва увеличива­ется и его заделывают раствором

16 различных типов лестниц {коммерческих, промышленных и домашних}

Лестницы являются неотъемлемой частью любой многоэтажной конструкции. На самом деле, лестницы и лестницы существуют почти столько же, сколько и люди. Мы принимаем их как способ перехода с одного уровня на другой без особых размышлений. Однако для любого проекта строительства или реконструкции важно сознательно учитывать тип лестницы, которая будет использоваться.

Сколько существует типов лестниц?

Лестницы могут быть спроектированы в почти бесконечном сочетании различных форм и типов, чтобы наилучшим образом соответствовать пространству, функциям и эстетике вашего проекта. Различные типы архитектуры лестниц обеспечивают разную визуальную привлекательность, а также занимают разное количество места. Некоторые типы лестниц чаще встречаются в жилых домах, в то время как другие чаще встречаются в коммерческих или промышленных условиях.

Дизайн лестницы может варьироваться от простой прямой лестницы с болтовым соединением до грандиозной раздвоенной или раздельной лестницы, используемой в элегантных домах и зданиях. Даже части лестницы могут различаться в зависимости от функции или стиля. Например, вместо стандартного подступенка (вертикальной части лестницы) можно использовать открытый подступенок, чтобы обеспечить более открытый и просторный вид. Различные типы ступеней лестницы, такие как дерево, стекло, плитка или сталь, могут влиять как на функцию, так и на внешний вид лестницы.

Итог. Тип лестницы и форма лестницы должны соответствовать требованиям к пространству и функции лестницы. Стиль лестницы и проступи зависит от архитектуры и дизайна проекта.



Какие бывают типы лестниц?

У каждого типа лестницы есть свои преимущества и недостатки. Здесь мы обсудим некоторые из наиболее распространенных типов и форм лестниц, чтобы помочь вам выбрать лучший вид лестницы для вашего проекта.



Прямая лестница

Самая простая и распространенная конструкция лестницы — это прямая лестница, имеющая один линейный марш без изменения направления.

Прямые лестницы/лестницы

Этот классический стиль обычно используется как в жилых, так и в коммерческих лестницах.

Преимущества и недостатки прямой лестницы/лестницы

Плюсы

Из-за простой конструкции прямые лестницы, как правило, проще всего построить. Они не нуждаются в какой-либо специальной поддержке, а также позволяют упростить установку перил и поручней.

Поскольку прямые лестницы просты в изготовлении, они также доступны по цене. Предварительно вырезанные подступенки и сборные металлические лестницы широко доступны, и многие строители используют их для снижения затрат.

Прямые лестницы можно сделать более прозрачными, чем лестницы других типов, за счет использования более тонких ступеней, открытых подступенков и металлических косоуров.

Наконец, по прямой лестнице легче всего подниматься и спускаться или перемещаться по ней.

Минусы

Прямые лестницы имеют простой внешний вид, но их можно сделать визуально более интересными с помощью открытых подступенков, современных материалов и металлических перил.

Этот тип лестницы также занимает больше линейного пространства.

В то время как некоторые другие типы лестниц создают барьер конфиденциальности между этажами вашего дома или здания, прямые лестницы не обеспечивают эту функцию.



Прямая лестница с промежуточной площадкой

В этой версии прямой лестницы центральная площадка разделяет длинный лестничный пролет. Строительные нормы и правила требуют, чтобы этот тип лестницы использовался, когда высота лестницы должна быть более 12 футов.

Прямая лестница с промежуточной площадкой

Прямая лестница с промежуточной площадкой обычно используется в больших коммерческих зданиях, а не в частных домах. Однако их можно использовать для жилых помещений на открытом воздухе, например, в качестве ступеней с палуб, обеспечивающих доступ к областям внизу.

Прямая лестница с промежуточными преимуществами и недостатками

Плюсы

Этот тип лестницы имеет те же общие преимущества, что и прямые лестницы без площадки, в том числе простоту сборки, простоту и удобство перемещения.

Кроме того, промежуточная площадка служит местом отдыха для тех, кто поднимается и спускается по лестнице.

Минусы

Основным недостатком прямых лестниц с промежуточной площадкой является занимаемая ими площадь.



Прямая лестница с верхней площадкой

Эта версия прямой лестницы имеет площадку в верхней части лестницы, доходящую до пола. С площадкой наверху лестница может идти параллельно полу, что обеспечивает дополнительную гибкость лестничной конструкции.

Прямые лестницы с верхней площадкой

Прямые лестницы с верхней площадкой могут использоваться в коммерческих и жилых зданиях и широко используются для доступа к промышленному оборудованию, антресольных лестниц и лестниц погрузочных площадок.

Прямая лестница с верхней площадкой: преимущества и недостатки

Плюсы

Предоставьте проектировщику возможность расположить лестничный марш параллельно полу или выйти за его пределы.

Минусы

Дополнительная площадка — это дополнительные расходы по сравнению с простой конструкцией прямой лестницы.



Лестница с поворотом на четверть (L-образная лестница)

Еще одна более интересная версия прямого марша — лестница с поворотом на четверть или L-образная лестница. Главной особенностью этой лестницы является поворот на 90 градусов после приземления. Затем лестница продолжается влево или вправо. В то время как площадка обычно находится в середине лестницы, она может быть расположена ближе к одному или другому концу.

Лестницы/лестницы с поворотом на четверть поворота

Лестницы с поворотом на четверть используются как в жилых, так и в коммерческих зданиях. Эти типы лестниц обычно используются, когда опора стены находится только с одной стороны лестницы.

Поворотная лестница/лестница, преимущества и недостатки

Плюсы

Поворотная лестница визуально более привлекательна и интересна, чем прямая лестница.

Занимают меньше места, чем прямые лестницы, и могут использоваться в углу комнаты.

По лестницам с поворотом на четверть легче перемещаться и они безопаснее, чем прямые лестницы. Площадка обеспечивает место для отдыха, а также уменьшает количество ступенек, с которых можно упасть за раз.

Эти лестницы также обеспечивают конфиденциальность, так как создают визуальный барьер между этажами.

Если лестницы находятся внутри стен, они также могут помочь предотвратить распространение звука между этажами.

Минусы

Лестницы на четверть поворота более сложны и, следовательно, более дороги в строительстве, чем прямые лестницы.

Для этих лестниц требуется опорная конструкция для площадки и поворота, которая часто встраивается в окружающие стены.

Поручни для четвертьоборотных лестниц требуют больше навыков и планирования, чем поручни для прямых лестниц.

Большие предметы трудно перемещать вверх и вниз по лестнице из-за поворота.



Лестница с обратным ходом (U-образная лестница)

Лестница с обратным ходом — это еще одна форма прямых лестниц с поворотом на 180 градусов или U-образной формой на площадке, расположенной между двумя параллельными лестничными пролетами.

Обратные лестницы Применение

Обратные лестницы чаще всего используются в офисных зданиях. Если вы поднимались по лестнице вместо лифта на работе, вы, вероятно, использовали эти U-образные или половинчатые лестницы.

Обратная лестница, преимущества и недостатки

Плюсы

Обратная лестница визуально более интересна, чем прямая лестница.

Они занимают меньше линейного пространства и их легче вписать в архитектурный план.

Обычно большая лестничная площадка между маршами может служить планом отдыха для тех, кто поднимается или спускается по лестнице.

Сборные коммерческие лестницы для обратных лестниц могут помочь сэкономить деньги для коммерческих проектов.

Минусы

Лестницу с поворотом сложнее построить, чем более простую лестницу.

Поворот на 180° может затруднить перемещение крупных предметов вверх и вниз по лестнице с обратным ходом.



Лестницы с чередующимися ступенями

На стандартных лестницах каждая ступня обычно использует только половину каждой ступени, выходя за пределы неиспользуемой секции. В лестницах с чередующимися ступенями неиспользуемая половина ступени удаляется, чтобы обеспечить большую глубину ступени.

Лестница с переменным шагом CAD Подробнее >>

Лестницы с чередующимися ступенями

Эти компактные лестницы обычно используются в жилых, промышленных и коммерческих помещениях. Они могут обеспечить удобный способ добраться до чердака, подвала, мезонина или другого помещения, куда стандартная лестница не подходит.



Лестницы с чередующимися ступенями Преимущества и недостатки

Плюсы

Лестницы с чередующимися ступенями обеспечивают дополнительную безопасность и комфорт для пользователя. Обычно пользователь смотрит в направлении движения при подъеме и спуске по лестнице.

Для наклона лестницы требуется меньшая площадь основания, чем для стандартной лестницы.

Поскольку лестницы с чередующимися ступенями представляют собой прямолинейную конструкцию, по ним легче перемещать длинные предметы вверх и вниз по сравнению с винтовой лестницей.

Поскольку чередующиеся лестницы имеют вырезы на каждой ступени, это позволяет ступне, не несущей вес, двигаться более расслабленно.

В качестве стационарной конструкции лестницы с чередующимися ступенями намного безопаснее любой лестницы или корабельной лестницы.

Поскольку в лестницах с чередующимися ступенями меньше ступеней, они почти всегда дешевле, чем стандартные лестницы.

Минусы

Из-за необычного дизайна и крутизны может потребоваться практика, чтобы научиться подниматься по лестнице с чередующимися ступенями.

Лестницы с чередующимися ступенями не предназначены для использования в качестве главной лестницы, а подходят только для доступа в отдельные помещения, такие как чердак, подвал, крышу или мезонин.



Перекидная лестница

Перекидные лестницы и мосты позволяют преодолевать препятствия и препятствия.

Перекидные лестницы/лестницы

Перекидные лестницы обычно используются в промышленности и идеально подходят для доступа к оборудованию и мезонинам, а также для обеспечения прохода через машины, трубы, механические воздуховоды и другие препятствия. Перекидные лестницы являются хорошим примером конструкции стальной лестницы .

Перекрестная лестница/лестница преимущества и недостатки

Pros

Перекидные лестницы повышают безопасность, помогая предотвратить скольжение, случайные падения и травмы, которые часто случаются вокруг препятствий на уровне земли, для которых должна быть обозначена безопасная точка пересечения.

Большинство перекрестных лестниц разработаны в соответствии со стандартами безопасности OSHA.
Модульная конструкция перекрестной лестницы позволяет легко обеспечить доступ туда, где это необходимо.

Готовые и модульные перекидные лестницы могут быть доставлены быстрее, чем сварные решения.

Минусы

Как и любая лестница, перекидная лестница требует достаточного пространства для установки, чего может не быть на промышленных объектах с ограниченным пространством.



Лестничные башни

Лестничная башня представляет собой четко очерченную вертикальную шахту или башню, содержащую лестницы. Эти башни могут быть самонесущими инженерными конструкциями. Собирается каждый отдельный лестничный блок, а затем создается башня путем штабелирования и скрепления блоков вместе на опорных плитах. Лестничные башни могут состоять из стандартных или чередующихся лестниц.



Лестничные башни

Лестничные башни обычно используются в промышленности. Обычно лестничные башни используются для доступа к крыше, резервуару и оборудованию.

Преимущества и недостатки лестничных башен

Плюсы

Модульные, стационарные, соответствующие нормам, лестничные башни экономят время и деньги по сравнению с индивидуально разработанными лестничными башнями.

Лестничные башни намного безопаснее, чем лестницы, так как боковые поручни обеспечивают защиту от падения. Кроме того, рабочие могут более безопасно подниматься по лестнице с инструментами и оборудованием.

Лестничные башни обеспечивают более быстрый доступ, поскольку несколько рабочих могут использовать их одновременно и даже в разных направлениях.

Минусы

Лестничные башни требуют больше места для установки, чем простая вертикальная стационарная лестница.



Лестницы ножничные



Лестницы ножничные состоят из двух разных лестничных маршей, обеспечивающих два отдельных пути подъема или спуска, расположенных в пределах одного ограждения лестничной клетки.

Применение ножничных лестниц

Ножничные лестницы особенно эффективны в небольших зданиях, требующих двух вертикальных выходов, например, в жилых многоквартирных домах. Они также распространены в высотных коммерческих зданиях.

Преимущества и недостатки лестницы с ножницами

Плюсы

Лестница с ножницами экономит место и снижает затраты на строительство второго ограждения лестницы.

Кроме того, с помощью ножничных лестниц можно создать поразительный визуальный эффект, располагая строительные материалы с различной степенью непрозрачности, отражающей способности и текстуры.

Минусы

Больше не считается, что ножничные лестницы соответствуют стандартам безопасности и имеют два выхода на случай пожара. Поскольку обе лестницы расположены в одном и том же ограждении, огонь из одной открытой двери может быстро повредить обе лестницы, которые могут быть единственным средством выхода с верхних этажей здания.

Поскольку большая часть тепла, выделяемого при пожаре, имеет тенденцию перемещаться вверх, использование ножничных лестниц считается значительным риском пожара и безопасности жизни людей в многоэтажном здании.

Забежные лестницы

Забежные лестницы аналогичны четвертьоборотным или Г-образным лестницам. Однако вместо плоской площадки, где делается поворот, забежные лестницы сплошные с пирогообразными или треугольными ступенями на угловом переходе.

Забежные лестницы

Забежные лестницы обычно используются в качестве второго ряда лестниц в старых домах. Тем не менее, этот стиль становится все более популярным в современных домах из-за увеличения количества небольших и более экологичных домов.



Преимущества и недостатки винтовой лестницы

Плюсы

Основное преимущество винтовой лестницы заключается в том, что она занимает меньше места, чем лестницы многих других типов.

Забежные лестницы также более привлекательны внешне, чем лестницы других более простых конструкций, создавая более плавный переход между этажами, чем лестницы других типов.

Минусы

Из-за отсутствия площадки и клиновидной формы лестницы в повороте по забежным лестницам может быть сложнее ориентироваться.

Установка перил также может быть затруднена при использовании винтовых лестниц.

Как и в случае с четвертьоборотными лестницами, для данной конструкции обычно требуется центральная опорная конструкция.



Лестницы (корабельные лестницы)

Лестницы или корабельные лестницы очень крутые. Лестничные лестницы, используемые для тесных помещений и небольших домов, очень компактны. Лестничные лестницы могут быть построены в разных стилях, от буквально похожих на лестницу до более дизайнерских версий.

Лестничные лестницы

Лестничные лестницы можно использовать в различных помещениях, включая библиотеки, чердаки и доки. Владельцы небольших домов, которым необходимо максимально сэкономить пространство, могут использовать лестничные лестницы.

Лестницы преимущества и недостатки

Плюсы

Лестницы могут быть эффективным способом перехода с одного уровня на другой.

Благодаря простой конструкции лестничные лестницы очень экономичны.

Некоторые лестницы могут иметь такие приспособления, как колеса, которые позволяют убрать их с дороги, когда они не используются.

Минусы

Из-за своей крутизны строительные нормы и правила не позволяют использовать корабельные лестницы в качестве основного средства доступа к зданию.

Лестничные лестницы обычно имеют более высокие ступени и более короткие ступени, чем лестницы других типов, и являются наиболее сложными и менее безопасными для навигации, чем лестницы других типов, особенно при спуске по лестнице.



Изогнутые лестницы

Изогнутая лестница не имеет площадки, а представляет собой непрерывный набор ступеней, которые следуют за изгибом перил. Изогнутые лестницы не образуют круг или спираль.

Изогнутые лестницы

Изогнутые лестницы чаще всего используются в жилых или коммерческих зданиях или рядом с ними, чтобы подчеркнуть архитектуру.

Преимущества и недостатки изогнутой лестницы

Плюсы

Изогнутые лестницы элегантны и часто считаются традиционными. Тем не менее, они также могут быть использованы с более современным дизайном.

Если радиус лестницы достаточно большой, по ней очень легко перемещаться.

Минусы

Изогнутые лестницы очень сложны в изготовлении из-за большого количества деталей и часто представляют собой блестящее достижение для строителя лестниц. Даже построить перила сложно из-за кривизны.

Изогнутые лестницы из-за сложности изготовления также являются одними из самых дорогих видов лестниц.



Круглые лестницы

Если смотреть сверху, кажется, что круглые звезды следуют по окружности с одним центром кривизны и большим радиусом. В то время как круглые лестницы действительно идут по кругу, а ступени сужены, они больше похожи на обычные лестницы, чем на винтовые, потому что кривая более расслаблена.

Круглые лестницы

Круглые лестницы могут использоваться как в жилых, так и в коммерческих зданиях и обычно предназначены для оформления интерьера.

Преимущества и недостатки круговых лестниц

Плюсы

Круглые лестницы изящны и могут использоваться для создания архитектурного фокуса.

По ступеням круговой лестницы перемещаться гораздо проще, чем по винтовой лестнице.

Минусы

Круглые лестницы требуют больше открытого пространства и обходятся дороже, чем лестницы других типов.

Круговые лестницы одни из самых дорогих как по материалам, так и по работе.



Парящие лестницы (консольные лестницы)

Прямую лестницу можно сделать более интересной, создав парящую или консольную лестницу с ступенями и без подступенков. Часто ступени лестниц крепят к стене, чтобы опорная конструкция не была заметна. В других случаях для подступенков можно использовать стекло или оргстекло, чтобы создать плавающий вид.

Плавающие лестницы

Плавающие лестницы можно использовать как в жилых, так и в коммерческих зданиях, чтобы придать им современный вид и ощущение открытости.

Плавающие лестницы, преимущества и недостатки

Плюсы

В отличие от обычных прямых лестниц, плавающие лестницы придают помещению больше визуального интереса и простора.

Стрингер обычно располагается сбоку или спрятан в стене, что дает больше пространства над головой.

Минусы

Плавающие лестницы представляют опасность для здоровья из-за пустого пространства под лестницей и между ней.

Консольные лестницы могут быть особенно небезопасны для пожилых людей и детей, особенно если на них нет перил.



Винтовые лестницы

Винтовые лестницы обычно имеют очень компактную конструкцию. Настоящие винтовые лестницы имеют одну центральную стойку, к которой крепятся все ступени.

Винтовые лестницы

Винтовые лестницы обычно используются в небольших помещениях, таких как пляжные домики, городские лофты или другие небольшие жилые дома. Винтовые лестницы также используются в замкнутых пространствах промышленных помещений для доступа оборудования и антресолей.

Преимущества и недостатки винтовых лестниц

Плюсы

Основным преимуществом винтовых лестниц является их компактность.

Винтовые лестницы могут быть визуально привлекательными благодаря множеству различных вариантов перил, которые могут повлиять на общий вид лестницы.

Поскольку центральная стойка и площадка обеспечивают большую часть структурной поддержки лестницы, установка обычно проще, чем лестницы других типов.

Минусы

По узким клиновидным ступеням винтовых лестниц перемещаться труднее, чем по лестницам других типов.

Винтовой лестницей может пользоваться только один человек.

Перемещение крупногабаритных предметов вверх и вниз по винтовой лестнице может быть чрезвычайно затруднено.

Многие городские и муниципальные строительные нормы и правила не позволяют использовать винтовые лестницы в качестве основного доступа на второй этаж жилого дома.

Лестница с раздвоением (раздельная лестница)

Лестница с раздвоением или раздвоением — дедушка всех стилей лестниц. Одна большая и широкая лестница ведет к просторной площадке с двумя более узкими пролетами, отходящими вправо и влево.

Раздвоенные лестницы

Раздвоенные лестницы обычно используются на входе в очень высококлассный и просторный дом. Они также были культовой особенностью корабля «Титаник».



Преимущества и недостатки раздвоенной лестницы

Плюсы

Раздвоенная лестница представляет собой парадный вход, который мгновенно производит визуальное впечатление.

В конструкции раздельной лестницы используется минимальная площадь пола.

Раздельные лестницы удобны тем, что создают точки уединения между верхними этажами с разными комнатами.

Большая площадка позволяет альпинисту отдохнуть, делая восхождение более комфортным.

Минусы

Раздельные лестницы требуют большей архитектурной поддержки во время строительства.

Кроме того, они очень дороги в строительстве, в отличие от других типов лестниц.



Заключение

Когда вы думаете о количестве различных типов дизайна лестниц, а также о разнообразии материалов, которые могут использоваться для ступеней, подступенков и перил, возможности практически безграничны. Одним из наиболее важных факторов, которые следует учитывать при выборе стиля лестницы, является необходимое пространство. Функция, стоимость и визуальная привлекательность лестницы также должны быть приняты во внимание при выборе идеального дизайна лестницы для вашего проекта.

Часто задаваемые вопросы

Как называются круглые лестницы?

Круглые лестницы в зависимости от конструкции лестницы называются круговыми или винтовыми. Круговые лестницы следуют по окружности с одним центром кривизны и большим радиусом. Настоящие винтовые лестницы имеют одну центральную стойку, к которой крепятся все ступени.



Какие лестницы занимают меньше всего места?

Типы лестниц, которые занимают меньше всего места, — это корабельные лестницы, винтовые лестницы и лестницы с чередующимися ступенями. Все эти лестницы имеют компактную конструкцию для ограниченного пространства.



Какие существуют типы лестниц?

Различные типы лестниц практически безграничны. Наиболее распространенными типами лестниц являются прямые лестницы, круговые лестницы, винтовые лестницы, обратные лестницы, забежные лестницы, раздельные лестницы и лестницы с промежуточными площадками.





Готовы сделать следующий шаг?

Типы лестниц, используемых в строительстве

🕑 Время чтения: 1 минута

Типы лестниц, используемых в строительстве, во многом зависят от формы лестницы. Прямые лестницы, поворотные лестницы и непрерывные лестницы — это широкие типы лестниц. Лестница — это набор ступеней, ведущих с одного этажа здания на другой, как правило, внутри здания. Помещение или ограждение здания, в котором находится лестница, называется лестницей. Проем или пространство, занимаемое лестницей, называется лестницей.

В комплекте: 9 шт.0003

• Типы лестниц — Классификация лестниц:
  • 1. Прямые лестницы
  • 2. Поворотные лестницы
  • 3. Четвертьповоротные лестницы
  • 4. Полуповоротные лестницы
  • 5. Раздвоенные лестницы 9.5006 9.5006 лестницы
  • 7. Сплошные лестницы

Лестницы можно условно разделить на три типа:

1. Прямая лестница
2. Поворотная лестница
3. Сплошные лестницы

1. Лестница прямая

Как правило, для небольших домов доступная ширина очень убирается. Таким образом, этот тип прямых лестниц используется в таких условиях, когда они проходят прямо между двумя этажами. Эта лестница может состоять как из одного марша, так и из нескольких маршей с площадкой.

2. Поворотная лестница

Поворотные лестницы подразделяются на:

1. Лестница на четверть поворота
2. Полуповоротные лестницы (лестницы на собачьих ножках)
3. Лестница в три четверти поворота
4. Раздвоенная лестница

3.

Лестница на четверть поворота

Лестница на четверть оборота — это лестница, которая меняет свое направление вправо или влево, но на поворот которой влияет либо введение площадки на четверть, либо установка забежных ворот. В этих типах лестниц лестничный пролет поворачивается на 90 градусов при художественной посадке, когда он поднимается, чтобы соединить два разных уровня. Поэтому ее еще называют L-ступенькой. Опять же, эти четвертьоборотные лестницы бывают двух типов.

3.1. Четвертьоборотная лестница Newel

Эти лестницы имеют хорошо видимые стойки в начале и в конце марша. На четверть оборота может быть либо посадка на четверть, либо могут быть забежные.

3.2. Лестница с геометрическим поворотом на четверть оборота

В геометрических лестницах косоур, а также поручни являются непрерывными без какой-либо стойки на площадке приземления.

4. Полуповоротные лестницы

В случае полуоборотной лестницы ее направление реверсируется или изменяется на 180 ^или . Такие лестницы встречаются довольно часто. Опять же, это три типа.

4.1. Лестница с изгибом

Это название дано из-за его внешнего вида в разрезе. Он относится к категории новых лестниц, в которых в начале и в конце каждого марша предусмотрены новые стойки.

4.2. Полуповоротная полуповоротная лестница

В этом типе полуоборотной лестницы с открытым нолью лестница имеет пространство или колодец между внешними струнами. Это единственный аспект, в котором она отличается от лестницы с изогнутыми ногами.

4.3. Геометрические полуоборотные лестницы

В случае геометрических полуоборотных лестниц косоуры и поручни являются непрерывными, без какой-либо промежуточной стойки. Эти лестницы могут содержать как с полупространственной площадкой, так и без площадки.

5. Лестница в три четверти поворота

Направление лестницы менялось трижды, при этом ее верхний марш пересекал нижний в случае лестницы с поворотом в три четверти. Эти лестницы могут быть как ночными, так и открытыми. Лестницы этого типа обычно используются, когда вертикальное расстояние между двумя этажами больше, а также длина лестничного помещения ограничена.

6. Лестница раздвоенная

Раздвоенные лестницы обычно используются в общественных зданиях в их вестибюле. Он имеет более широкий пролет в нижней части, который раздваивается на два более узких пролетов, один из которых поворачивает влево, а другой вправо, при посадке. Он может быть либо ньельного типа со стойкой ньюэля, либо геометрического типа со сплошным стрингером и ручкой. рельсы.

7. Сплошные лестницы

Лестницы этого типа не имеют ни площадки, ни промежуточной стойки.
